MANUALE UTENTE IK3310LI AEG-ELECTROLUX

È molto importante che questo libretto istruzioni sia conservato assieme all'apparecchiatura per qualsiasi futura consulazione. Se l'apparecchiatura dovesse essere venduta o trasferita ad un'altra persona, assicurarsi che il libretto venga fornito assieme, in modo che il nuovo utente possa essere quello al corrente del funzionamento della macchina e delle avvertenze relative.

Queste avvertenze sono state redatte per la Vostra sicurezza e per quella degli altri. Vi preghiamo, dunque, di volerle leggere attendamente prima d'installare e di utilizzare l'apparecchiatura.

Sicurezza generale

• Qualora esta appearecchiatura, munita di chiusura magnetica, venisse usata in sostituzione di una con chiusura a scatto, consigliamo di renderere quest'ultima inservibile. Cio' eviterà che i bambini, giocando, vi rimangano intrappolati, con grave pericolo per la loro vita.
• Togliere la spina dalla presa di corrente prima di procedere a qualsiasi operazione di pulizia e manutenzione (come nel caso di sostituzione della lampadina, sulle apparecchiature che ne sono provviste).
• Quest'apparecchiatura è stata progettata per essere utilizzata da persone adulte. Fare attenzione, quindi, che i bambini non si avvicinino con l'intento di giocarvi.
• è pericoloso modificare o tentare di modificare le caratteristiche di quest' apparecchiatura.
• Questa apparecchiatura contiene idrocarburi nel circuito refrigerante; pertanto la manutenzione e la ricarica deve essere effettuata esclusivamente da personale autorizzato dall'azienda.
• Prestare la massima cura nella movimentazione per non dannegiar parte del circuito refrigerante onde evitare possibili fuoriuscite di fluido.
• L'apparecchiatura non deve essere collocata nelle vicinanze di termosifoni o cucine a gas.
• Evitate agli esposizione prolongata dell'apparecchiatura ai raggi solari.
• La parte posteriore dell'apparecchiatura deve riceve una sufficiente circolazione d'aria e deve essere evitato qualsiasi danno al circuito refrigerante.
• Solo per i congelatori (escludi incassati): una collocazione ottimale è la cantina.
  Non introdurre apparecchi elettrici all'interno dell'apparecchiatura (ad es. gelatiera)

Assistenza / Riparazioni

• Ogni eventuale modifica che si rendesse necessaria all'impiano elettrico domestico, per poter installare l'apparecchiatura, dovrè essere eseguita solo da personale abilitato.

• Mai riparare l'apparecchiatura da soli. Le riparazioni effettuate da persona non competenti possono provocare dei danni. Contattare il Centro di Assistenza più vicino ed esigere solo ricambi originali.

Uso

• I frigoriferi e/o congelatori domestici sono destinati unicamente alla conservazione e/o congelazione degli alimenti.
• Le migliorari prestazioni si hanno con temperature dell'ambiente comprese tra +18^ e +43^ (Classe T); +18^ e +38^ (Classe ST); +16^ e +32^ (Classe N); +10^ e +32^ (Classe SN); la classe di apparitenza è riportata sulla targa matricola ubicata nella cella a fianco del vano verdura.

Attenzione: al di fuori delle temperature ambiente indicate alla classe climatica di apparomenza di甚么 prodotto, si devono osservare le seguenti indicazioni: quando la temperature ambiente scende al di fatto del valore minimo cui non essere garantita la temperature di conservazione nel vano congelatore; pertanto si consiglia di consumare al più presto gli alimenti inesso contenuti.

• In tutte le apparecchiature ci sono delle superfici che si coprono di brina. A seconda del modello, tale brina cui assere eliminata automaticamente (sbrinamento automatico) oppure manualmente. Non tentare mai di togliere la brina con un oggetto appuntito, si rischierebbe di danneggiare irrimidiabilmente l'evaporatore. Utilizzare a tale scopo una paletta in plastica.
• Non mettere mai quello scompartimento a bassa temperatura (congelatore o conservatore) bibite gassate: possono esplodere.
  Non introdurre mai liquidi o alimenti caldi e non riempire fino all'orlo i recipienti muniti di coperchio.
• Non usare alcun dispositivo meccanico o altri mezzo artificiale per accelerare il processo di sbrinamento tranne quelli qui raccomandati.
  Non usare mai oggetti metallici per pulire l'apparecchiatura;essa potrebbe venir danneggiata.

Installazione

• Durante il normale funzionamento il condensatore ed il compressore, che sono posti sul retro dell'apparecchiatura, si riscaldano sensibilmente. Assicurarsi quindi che l'installazione venga eseguita come da struzioni riportate sul libretto. Un'aerazione insufficiente comprera sicuramente un cattivo funzionamento e dei danni all'apparecchiatura.
• Assicurarsi, dopo aver installato l'apparecchiatura, cheessa non appoggi sul cavo di alimentazione.

Importante: se il cavo di alimentazione si danneggiasse, dovrè essere sostituito da uno speciale cavo o assieme disponibili presso il costruttore o il servizio di assistenza tecnica.

• Se l'apparecchiatura viene trasportata in posizione orizzontale è possibile che l'olio contentuto nel compressore defluisca nel circuito refrigerante. Lasciare l'apparecchiatura in posizione verticale almeno 2 ore prima di metterla in funzione per dar modo all'olio di refluire nel compressore.
  L'apparecchiatura non deve essere collocata nelle vicinanze di termosifoni o cucine a gas.
  Evitate agli esposizione prolongata dell'apparecchiatura ai raggi solari.
• La parte posteriore dell'apparecchiatura deve riceve una sufficiente circolazione d'aria e deve essere evitato qualsiasi danno al circuito refrigerante.

Protezione dell'ambiente

Questa apparecchiatura non contiene, nel circuito refrigerante e nell'isolamento, gas refrigeranti nocivi per l'ozono. L'apparecchiatura non deve essere smaltita con rifiuti urbani e rottami. Deve essere evitato il danneggiamento del circuito refrigerante, soprattutto nella parte posteriore vicino allo scambiatore. Informazioni sui centri di raccolta vengono forniti dall'autorità comunale. I materiali usati in questa apparecchiatura contrassegnati dal symbolo sono riciclabili.

Smaltimento di apparecchi vecchi

Il significato sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il ricericlaggio di apparecchiature elettriche ed elettroniche.

Provedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali consequences negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul ricolaggio di quello prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.

INDICE

Avverenze e consigli importanti 19
Uso / Pulizia - Pannello di controllo - Funzionamento 21
Uso / Refrigerazione dei cibi e delle bevande - Ripiani mobili - Posizionamento delle mensole . . . . . .22
Uso / Portabottiglie - Ricircolo dell'aria - Consigli / Consigli per la refrigerazione 23
Manutenzione / Pulizia periodica - Periodi di inattività - Lampada di illuminazione - Sbrinamento . . . .24
Se qualcosa non va - Dati tecnici - Installazione / Posizionamento - Fermi-Ripiani - .25
Installazione / Collegamento elettrico - Istruzioni per l'incasso integrale 26
Garanzia 35

Pulizia delle parti interne

Prima dell'uso e del collegamento elettrico pulire tutte le parti interne con acqua tiepida e sapone neutro allo scopo di togliere il caratteristico odore di nuovo indi asciugare accuramente.

Uso del frigorifero

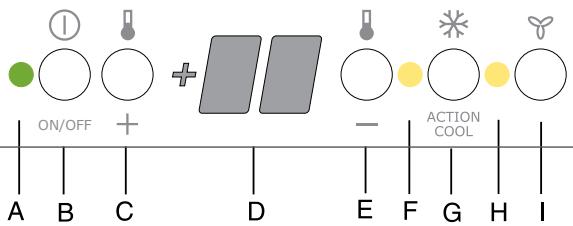

Pannello di controllo

Non usare detersivi nè polveri abrasive che sono dannose alle finiture.

A. Luce spia di funzionamento verde
B Tasto ACCESO/SPENTO
C Tasto per la regolazione della temperatura (piú calda)
D Indicatore della temperatura
E Tasto per la regolazione della temperatura (piu fredda)
F Indicatore Super cooling
G Tasto Super cooling
H Indicatore DAC

Tasto DAC

A. Luce spia di funzionamento

ACCESO/SPENTO

B. Tasto ACCESO/SPENTO

ACCESO: Premere il tasto (B). La luce spia di funzionamento (A) si illumina.

SPENTO: Tenere premuto il tasto (B) sono a che la luce spia di funzionamento (A) e l'indicatore di temperatura si spengono. (approx. 3 secondi).

C - E. Tasti per la regolazione della temperatura

La regolazione della temperatura avviene con i tasti C ed E.

I tasti sono collegati con l'indicatore della temperatura.

Premendo uno dei tasti C o E l'indicatore della temperatura viene impostato alla temperatura reale (indicatore della temperatura acceso) alla temperatura nominale (indicatore della temperatura lampeggia).

Premendo nuovamente su uno dei due tasti viene nuovamente impostata la temperatura nominale. La temperatura nominale deve essere raggiunta entro 24 ore.

Se non viene premuto nessun tasting, dopo poco tempo (circa 5 sec.) ritorna automaticamente sulla temperatura reale.

!Attenzione!

Durante il periodo di stabilizzazione nella prima messa in funzione la temperature visualizzata può non corrispondere alla temperature impostata. Durante questo periodo è possibile che la temperature visualizzata sia inferiore alla temperature impostata.

D. Indicatore della temperatura

Durante il normale funzionamento l'indicatore visualizza la temperatura all'interno del frigorifero.

Attenzione!

Una differenza tra la temperature visualizzata e la temperatura impostata e'normale . Specialmente quando :

• una nuova impostazione e'stata selezionata da poco
• la porta e' stata lasciata aperta per lungo tempo
• del cibo caldo e' stato insertip nel compartmento

F. Luce spia Super cooling

G. Tasto Super cooling

Le massime prestazioni sono ottentue selezionando la funzione supercooling. Tale funzione e' raccomandata quando si insertiscono grande quantita; di alimenti.

Premere il tasto supercooling button (G). La luce spia corrispondente (F) si accende.

Dopo circa 6 ore la funzione supercooling si spegnera' automaticamente.

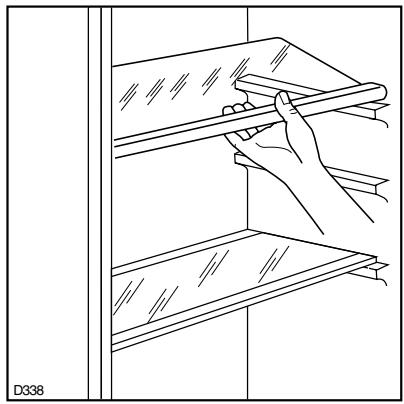

Ripiani mobili

Sulle pareti della cella sono ricavate delle guide che consentono il posizionamento dei ripiani a diverse altezze, secondo la necessità.

Per un migliorie utilizzato dello spazio, i semiripiani anteriors potso sono sovrapporsi a quelli posteriori.

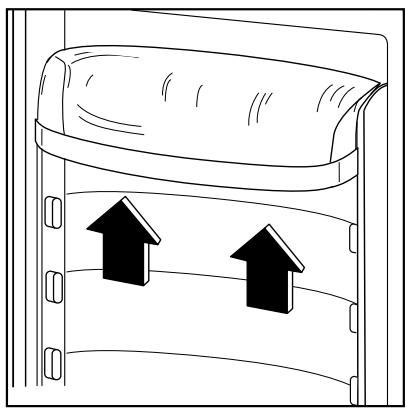

Posizionamento delle mensole

Per permettere lo stoccaggio d'alimenti di diverse dimensioni, si possono posizionare le mensole ad altezze differenti.

Operare come segue:

Spingere la mensola nel senso della freccia sono a quando non si libera e posizionarla all'altezza desiderata.

Refrigerazione dei cibi e delle bevande

Perutilizzarenelmodegliore lo scomparto refrigeranteeneecessario:

• non introdurre nella cella vivande calde o liquidi in evaporazione;
• coprire o avvolgere gli alimenti, specie se contengono aromi;
  disporre gli alimenti in modo che l'aria possa circolare liberamente attorno ad essi.

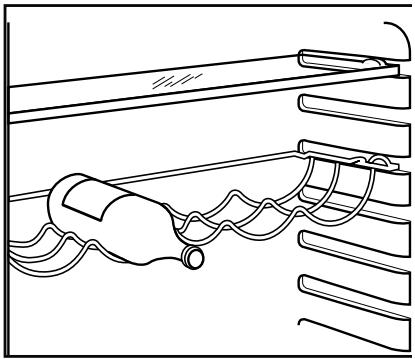

Portabottiglie

Mettere le bottiglie (con l'apertura verso il davanti) nel ripiano preposto.

Se il ripiano è situato orizzontalmente mettere solo bottiglie chiuse.

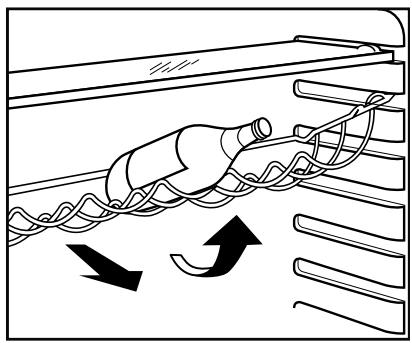

Questo ripiano portabottiglie ha la possibilità di essere inclinato al fine di favorire lo stoccaggio di bottiglie più aperte.

Per ottenero questo risultato tirare il ripiano verso l'alto in modo che possa girarsi verso l'alto ed essere posizionato sul ripiano superiore.

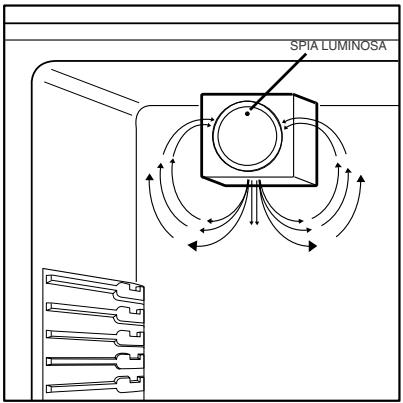

Ricircolo dell'aria

Il vano frigorifero è dotato di una speciale ventilola D.A.C. (Dynamic Air Cooling) che viene attivata agenda sull'interruttore (vedi I -Pannello di controllo), la spia verde (fig. 1)acea significa che la ventilola è in funzione.

Si consiglia l'uso della ventola (D.A.C.) quando la temperatura ambiente supra i 25^ C.

Questo dispositivo consente un raffreddamento velocce dei cibi e una migliorie uniformita della temperature all'interno del vano.

i CONSIGLI

Consigli per la refrigerazione

Carne (di tutti i tipi): va avvolta in sacchetti di plastica e posta sul vetro sopra il cassetto verdura.

In questa posizione si potrà conservare per uno o due giorni al massimo.

Cibi cotti piatti freddi, ecc. devono essere ben coperti e possono essere disposti su qualsiasi griglia.

Frutta e verdura: saranno messe, previa pulitura, nel/ nei cassetto/i previsto/i a tale scopo.

Burro e formaggio devono essere conservati negli apposti contentitori o avvolti in fogli di plastica o alluminio per evitare il contatto con l'aria.

Latte in bottiglia: ben chiuse poste nel portabottiglie.

Banane, patate, cipolla ed aglio, se non sono confezionati, non vanno messi in frigorifero.

Fig. 1

MANUTENZIONE

Staccare la spina alla presa di currente prima di eseguire qualsiasi operazione.

Attenzione

Questa appearecchiatura contiene idrocarburi nel circuito refrigerante; pertanto la manutenzione e la ricarica devono essere effettuate escludivamente da personale autorizzato dall'azienda.

Periodi di inattività

Durante i periodi in cui l'apparecchiatura non è in funzione osservare le seguenti precauzioni:

• staccare la spina alla presa di corrente; togliere tutti gli alimenti;
• sbrinare e pulire l'interno e tutti gli accessori;
• lasciare le porte socchiuse per facilitare la circolazione di aria all'interno in modo da evitare la formazione di odori sgradevoli.

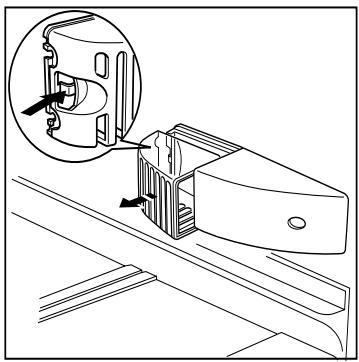

Lampada di illuminazione

Per eventuale sostituzione della lampada premere l'aggancio posteriori e contemporaneamente sfilare il coperchietto nel senso delle frece.

Attenzione

Sostituire la lampada con una di pari potenza (la potenza massima é riportata sul diffusore luce).

Sbrinamento

Sull'evaporatore dello scomparto refrigerante la brina viene eliminata automaticamente ad agli arresto del compressore. L'acqua derivante dallo sbrinamento,tramite un apposto convogliatore, viene raccolta in una bacinella, posta nella parte posteriori sopra il compressore, dove evapora.

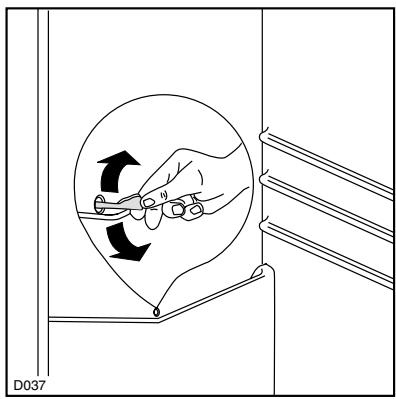

Si raccomanda di pulire periodicamente il foro di scarico dell'acqua di sbrinamento,ippo nella parte centrale dell'apposto convogliatore dello scomparto frigorifero,utilizzando l'apposto «pulitore» che si trova nel foro, per evitare che I'acqua di sbrinamento cada sui cibi.

Pulizia periodica

Non usare mai oggetti metallici per pulire l'apparecchiatura;essa potrebbe venir danneggiata.

Pulire l'interno con acqua tiepida e bicarbonato di soda. Risciacquare e asciugare accuratamente.

Pulire il condensatore e il motocompressore con una spazzola o un aspirapolvere. Questa operazione migliorera il funzionamento con seguente risparmio di energia.

SE QUALCOSA NON VA

Qualora l'apparecchiatura presentasse quale disfunzione, è bene controllare:

• che la spina sia ben inserita nella presa di corrente;
• che non manchi l'energia elettrica
• che la manopola del termostato si trovi in posizione intermedia.

Inoltre:

• se l'apparecchiatura èccessivamente rumorosa verificare che i bianchi non siano a fatto con mobili o schienali che possono causare rumore o vibrazioni;

• se vi sono trace di acqua sul fondo dello scomparto, verificare che il foro di deflusso dell'acqua derivante dallo sbrinamento non sia ostruito.

Dopo le verifiche di cui sopra, se la disfunzione dovesse permanere, è bene chiamare il Centro di Assistenza Tecnica più vicino.

Per un sollecito intervento è importante, all'atto della chiamata,indicare il tipo di difetto,il modello di apparecchiatura (Mod.),il numero di prodotto (Prod.No.) e il numero di fabbricazione (Ser.No.), rilevati dal certificato di garanzia o alla targhetta matricola posta all'interno dell'apparecchiatura.

DATI TECHNICI

Capacità netta in litri del frigorifero	330
Consumo energetico in kWh/24h	0,397
Consumo energetico in kWh/annuo	145

I dati tecnici sono riportati sulla targhetta matricola posizionata sul lato sinistro interno dell'apparecchiatura.

INSTALLAZIONE

Posizionamento

Collocare l'apparecchiatura lontana da fonti di calore, quali: termosifoni, stufe da riscaldamento, esposizione diretta ai raggi solari ecc.

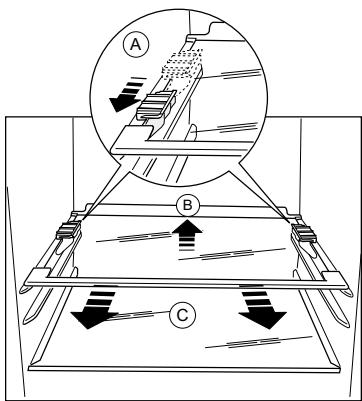

Fermi-Ripiani

La vostra apparecchiatura é dotata di fermi-ripiani che consentono di bloccare i ripiani durante il trasporto.

Per rimuoverli operare come segue :

muovere i fermi-ripiani nel senso della freccia, rialzare posteriormente il vetro e spingerlo in avanti fino a quando non si libera e togliere i fermi.

Attenzione

L'apparecchio deve poter essere scollegato alla rete; è quindi necessario che la spina rimanga accessibile ad installazione avvenuta.

Collegamento elettrico

Assicurarsi, prima di insertire la spina nella presa di corrente, che la tensione e la frequenza riportate sulla targhetto matricola corrispondano a quella dell'impiano domestico.

É ammessa una oscillazione di ±6% sulla tensione nominale.

Per il funzionamento a tensioni diverse si dovrà utilizzare un autotrasformatore di potenza adeguata.

Importante

E' indispensableable collegare l'apparecchio ad una effidente presa di terra.

A tale scopo la spina del cavo di alimentazione è dotata dell'apposto fatto. Qualora la presa di corrente dell'impianto domestico non sia collegata a

terra, allacciare l'apparecchiatura ad un impianto di terra a parte conformmente alle norme in vigore consultando in proposito un technician specializzato.

La Casa Costrutrice declina agli responsabilità qualora但这a norma antinfortunistica non fosse rrispettata.

€ Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie

• 87/308/CEE del 2/6/87 relativà alla suppressione dei disturbi radio.
• 73/23/CEE del 19/02/73 (Bassa Tensione) e successive modificazioni;
• 89/336/CEE del 03/05/89 (Compatibilità Elettromagnetica) e successive modificazione

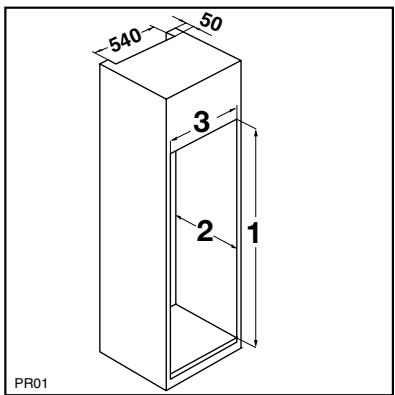

Istruzioni per l'incasso integrale

Dimensioni del vano

Altezza 1780 mm

Profondità 550 mm

Larghezza 560 mm

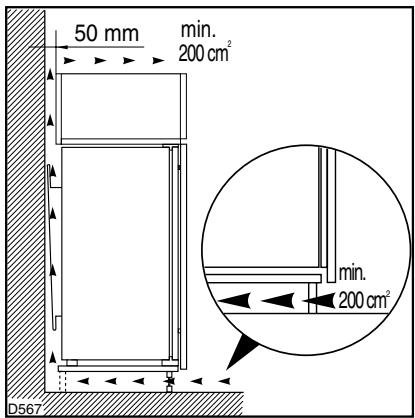

Per motivi si sicurezza la ventilazione deve essere comeindicato in figura.

Attenzione:mantenereleapertureperlaventilazionelibere daogni ostruzione.

Inoltre é necessario che la nicchia sia provvista di un camino d'areazione con le seguenti misure:

profondita: 50 mm

larghezza: 540 mm
