AKS 370/TF - Cucina IGNIS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cucina a gas con forno elettrico
Dimensioni (larghezza x profondità x altezza)	50 cm x 60 cm x 85 cm
Peso	Circa 45 kg
Alimentazione	Gas (metano o GPL) e corrente elettrica 220-240 V ~ 50/60 Hz
Potenza totale assorbita	Circa 8 kW (gas) + 2,5 kW (forno elettrico)
Numero di fuochi	4 fuochi a gas con diversa potenza
Tipo di accensione	Accensione elettronica automatica con sicurezza termocoppia
Forno	Elettrico con funzione statica e ventilata, grill
Volume forno	Circa 58 litri
Termostato forno	Regolabile da 50°C a 250°C
Classe di efficienza energetica	A+ (forno)
Materiale piano cottura	Acciaio inox
Porta forno	Vetro termico con doppio strato, rimovibile per la pulizia
Pulizia e manutenzione	Smontaggio facile di griglie e piano cottura; forno con rivestimento smaltato facile da pulire
Sicurezza	Termocoppia su tutti i fuochi, blocco sicurezza forno, spia di funzionamento
Dotazione	Graticola, leccarda, istruzioni di montaggio e uso
Installazione	Consigliata da personale qualificato; regolabile per gas metano o GPL con kit ugelli incluso
Ricambi e riparabilità	Ricambi originali disponibili presso centri assistenza autorizzati; parti soggette a usura come termocoppie e guarnizioni facilmente sostituibili
Informazioni generali	Marchio Ignis, modello AKS 370/TF, anno di produzione variabile; manuale disponibile online in PDF

Domande frequenti - AKS 370/TF IGNIS

Come regolare il forno per cotture diverse?

Utilizzare la manopola del forno per selezionare la funzione desiderata: statica per dolci e arrosti, ventilata per cotture uniformi su più livelli, grill per gratinare. Impostare la temperatura con il termostato.

Quale gas utilizzare per la cucina AKS 370/TF?

La cucina è predisposta per metano o GPL. Per convertire da un gas all'altro, sostituire gli ugelli dei bruciatori e regolare il by-pass utilizzando l'apposito kit fornito a corredo.

Come pulire il piano cottura in acciaio inox?

Pulire con un panno morbido e detergente neutro non abrasivo. Evitare spugne metalliche e prodotti contenenti cloro. Asciugare bene per evitare aloni.

Cosa fare se il forno non si accende?

Verificare che l'alimentazione elettrica sia presente (spia di accensione). Controllare il termostato e la sicurezza termocoppia: se la fiamma si spegne, attendere qualche secondo e riprovare. Se persiste, contattare l'assistenza.

Come smontare la porta del forno per la pulizia?

Aprire completamente la porta, sollevare i fermi laterali e sfilare la porta verso l'alto. Pulire i vetri con detergente specifico. Rimontare seguendo il procedimento inverso.

Posso usare pentole di qualsiasi materiale sui fuochi a gas?

Sì, purché il fondo sia stabile e di diametro adeguato al bruciatore. Evitare pentole con fondo deformato per non compromettere la sicurezza.

Dove trovo il manuale utente completo?

Il manuale è disponibile gratuitamente in formato PDF sul sito notice-facile.com o sul portale del produttore Ignis. Cerca il modello AKS 370/TF.

Come sostituire la lampadina del forno?

Spegnere l'apparecchio e staccare la corrente. Svitare il coprilampada in vetro, sostituire la lampadina per forno (resistente ad alta temperatura, 300°C) e riavvitare il coperchio.

La fiamma dei fuochi non è regolare, cosa fare?

Verificare che i fori del bruciatore non siano ostruiti da residui di cibo. Pulire con uno stuzzicadenti. Controllare anche la regolazione della vite di by-pass.

Quali ricambi sono disponibili per questo modello?

Sono disponibili termocoppie, ugelli, guarnizioni forno, manopole e griglie. Rivolgersi a centri assistenza autorizzati Ignis o ricambi online.

MANUALE UTENTE AKS 370/TF IGNIS

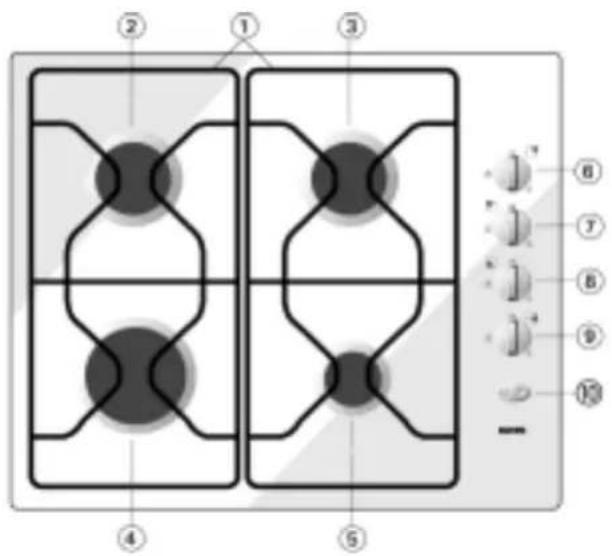

1. Griglie amovibili
   2-3. Bruciatori semi-rapidi
2. Bruciatore rapido
3. Bruciatore ausiliario
4. Manopola comando bruciatore semi-rapido
5. Manopola comando bruciatore semi-rapido
6. Manopola comando bruciatore rapido
7. Manopola comando bruciatore ausiliario
8. Pulsante accensione elettrica

Simbologia

Disco pieno Rubinotto chiuso

Fiamma grande e stella

Fiamma piccola

Apertura massima/portata massima

Apertura minima o portata ridotta

Funzionamento dei bruciatori a gas con sicurezza e accensione elettrica

Per accendere uno dei bruciatori:

• Premere e ruotare la manopola corrispondente in senso anti-orario fino a far coincidere l'indice con il simbolo rappresentante la fiamma grande.

- Nel contempo, premere il pulsante con il simbolo rappresentante una stella

La scintilla che scaturirà dalla candelina darà luogo all'accensione del bruciatore interessato.

In caso di mancata accensione, ripetere le operazioni sopra descritte.

Nota:

- Qualora particolari condizioni del gas erogato localmente rendessero difficoltàa l'accensione del bruciatore, si consiglia di ripetere l'operazione con la manopola in posizione rappresentante la fiamma piccola.

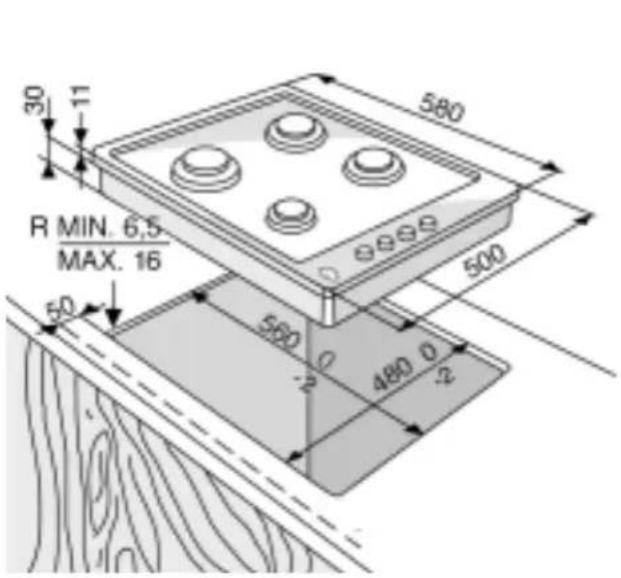

DIMENSIONI DEL PIANO E DEL PIANALE (mm)

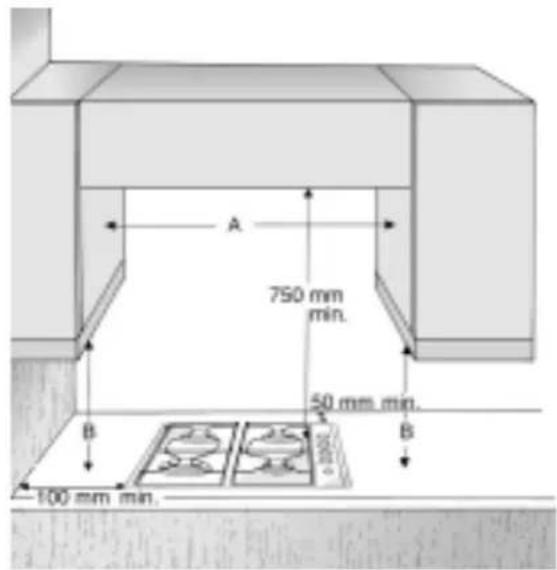

NOTE: Qualora venga installata una cappa sopra il piano di cottura, consultare le istruzioni di montaggio della cappa nelle quali è riportata la distanza corretta da rispettare.

TABELLA INIETTORI CATEGORIA II 2H3+

Tipo di gas utilizzato	Tipo di bruciatore	Marcatura iniettore	Portata termica nominale kW	Consumo nominale	Portata termica ridotta kW	Pressione del gas mbar
						min.	nom.	max.
GAS NATURALE (Metano) G 20	rapido semirapido ausiliario	H3 130 H2 98 X 72	3,00 1,65 1,00	286 l/h 157 l/h 95 l/h	0,60 0,35 0,30	17 20	25
GAS DI PETROLIO LIQUEFATTO (Bombola) G 30	rapido semirapido ausiliario	87 65 50	3,00 1,65 1,00	218 g/h 120 g/h 73 g/h	0,60 0,35 0,30	20 28	-30 35
GAS DI PETROLIO LIQUEFATTO (Bombola) G 31	rapido semirapido ausiliario	87 65 50	3,00 1,65 1,00	214 g/h 118 g/h 71 g/h	0,60 0,35 0,30	25 37	45

Tipo di gas utilizzato	Apparecchio modello	Portata termica totale nominale kW	Consumo totale nominale	Aria necessaria alla combustione m^3/h
G 20 20 mbar 4 gas 7,3	0 695 l/h 14,6
G 30 28-30 mbar 4 gas	7,30 531 g/h	14,6
G 31 37 mbar 4 gas 7,3	0 521 g/h	14,6

ALIMENTAZIONE ELETTRICA: 230V - 50HZ
