Tipo di prodotto	Cucina a gas
Modello	AKF 618/IX
Marca	Ignis
Alimentazione	Gas metano / GPL
Numero fuochi	5
Potenza massima fuochi	da 1,0 a 3,5 kW
Tipo di forno	Forno statico/ventilato
Capacità forno	73 litri
Grill	Sì
Accensione	Elettronica con termocoppia di sicurezza
Classe energetica	Classe A
Dimensioni (LxPxA)	60 x 60 x 85 cm
Peso	circa 45 kg
Colore	Inox (IX)
Pulizia	Pulizia manuale con panno umido
Sicurezza	Termocoppia su tutti i fuochi e forno
Pezzi di ricambio	Disponibili presso centri assistenza autorizzati
Garanzia	2 anni

Domande frequenti - AKF 618/IX IGNIS

Come si accende il forno?

Ruotare la manopola del forno sulla posizione desiderata e premere contemporaneamente il pulsante di accensione fino all'accensione del gas. Rilasciare dopo circa 5 secondi per attivare la termocoppia di sicurezza.

Cosa fare se il gas non si accende?

Verificare che il rubinetto del gas sia aperto e che la bombola (se GPL) non sia vuota. Controllare anche che i fori del bruciatore non siano ostruiti. Se il problema persiste, contattare un tecnico.

Come si puliscono i bruciatori?

Rimuovere i cappellotti e i diffusori della fiamma e lavarli con acqua calda e sapone neutro. Asciugare accuratamente prima di rimontarli. Non utilizzare detergenti abrasivi.

Il forno non scalda uniformemente: cosa fare?

Assicurarsi di non aver selezionato la modalità statica quando serve ventilata. Controllare che la guarnizione del forno sia integra. Se il problema persiste, potrebbe essere necessario un intervento tecnico.

È possibile utilizzare pentole in alluminio?

Sì, purché il fondo sia spesso e perfettamente piano per garantire un buon contatto con il piano cottura a gas. Evitare pentole deformate.

Come si sostituisce la lampadina del forno?

Spegnere l'apparecchio e togliere la corrente. Svitare il coprilampada in vetro e sostituire la lampadina (modello specifico, resistente a 300°C). Rimontare il coprilampada.

A cosa serve la funzione grill?

Il grill permette di cuocere e gratinare cibi sulla parte superiore. Utilizzare la leccarda posizionata nel ripiano più basso per raccogliere i grassi.

Come si regola la fiamma dei fuochi?

Ruotare la manopola sulla posizione desiderata: la fiamma massima per bollire, la fiamma minima per sobbollire. La regolazione è proporzionale alla rotazione.

Cosa significa il termine 'termocoppia'?

La termocoppia è un dispositivo di sicurezza che interrompe il flusso del gas se la fiamma si spegne accidentalmente, evitando fughe di gas.

Come faccio a sapere se il mio modello è a gas o elettrico?

Il modello AKF 618/IX di Ignis è una cucina a gas con forno a gas (o misto). Verificare l'etichetta energetica sul retro dell'apparecchio per conferma.

Domande degli utenti su AKF 618/IX IGNIS

0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.

Fai una nuova domanda su questo apparecchio

Ancora nessuna domanda. Sii il primo a farne una.

Scarica le istruzioni per il tuo Cucina in formato PDF gratuitamente! Trova il tuo manuale AKF 618/IX - IGNIS e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. AKF 618/IX del marchio IGNIS.

MANUALE UTENTE AKF 618/IX IGNIS

ISTRUZIONI PER L'USO

PRIMA DI USARE IL PIANO DI COTTURA

CONSIGLI PER LA SALVAGUARDIA

DELL'AMBIENTE

PRECAUZIONI E SUGGERIMENTI GENERALI

CONSIGLI PER IL RISPARMIO ENERGETICO

PULIZIA E MANUTENZIONE

RIFERIMENTI NORMATIVE NAZIONALI

PRIMA DI USARE IL PIANO DI COTTURA

Queste istruzioni sono valide solamente per i Paesi le cui sigle di destinazione sono riportate sulla copertina del libretto istruzioni e sull'apparecchio.

- Per utilizzare al meglio il vostro piano di cottura, vi invitiamo a leggere attentamente le istruzioni per l'uso e a conservarle in caso di necessità.

Gli elementi dell'imballo (sacchetti di plastica, poliuretano espanso, ecc.) non devono essere tenuti alla portata dei bambini perché costituiscono una potenziale fonte di pericolo.
Verificare che il piano di cottura non abbia subito danni durante il trasporto.
Accertarsi che l'installazione ed i collegamenti gas/elettrico siano effettuati da un tecnico qualificato secondo le istruzioni del Fabbricante e secondo le norme locali in vigore.

CONSIGLI PER LA SALVAGUARDIA DELL'AMBIENTE

I. Imballo

Il materiale d'imballo è interamente riciclabile ed è contrassegnato dal simbolo del riciclaggio, che lo identifica come un tipo di materiale da inviare ai centri locali di smaltimento dei rifiuti.

I. Elettrodomestici

- Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che questo prodotto sia smaltito in modo corretto, l'utente contribuisce a prevenire le potenziali conseguenze negative per l'ambiente e la salute.

IGNIS AKF 618/IX - Elettrodomestici - 1

Il simbolo sul prodotto o sulla documentazione di accompagnamento indica che questo prodotto non deve essere trattato come rifiuto domestico ma deve essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettroniche. Disfarsene seguendo le normative locali per lo smaltimento dei rifiuti. Per ulteriori informazioni sul trattamento, recupero e riciclaggio di questo prodotto, contattare l'idoneo ufficio locale, il servizio di raccolta dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

IGNIS AKF 618/IX - Elettrodomestici - 2

PRECAUZIONI E SUGGERIMENTI GENERALI

Attenzione: Le parti accessibili diventano molto calde quando l'apparecchio è in funzione. Tenere i bambini lontani dall'apparecchio per evitare il rischio di ustioni e bruciature.

Uso non consentito da parte di bambini e persone inferme senza supervisione.

Controllare che i bambini non giochi con l'apparecchio.

L'utilizzo di questo apparecchio non è previsto da parte di persone (bambini compresi) con ridotte capacità fisiche, sensoriali o mentali o con esperienza e conoscenza inadeguate, se non previa supervisione o istruzione iniziale sull'utilizzo dell'apparecchio da parte di chi è responsabile della loro sicurezza.

Prima di qualsiasi intervento di pulizia o manutenzione, disinserire il piano dalla rete elettrica.
L'uso di un apparecchio a gas produce calore ed umidità nel locale. Assicurare una buona aerazione del locale o installare una cappa di aspirazione con condotto di scarico.
Un utilizzo prolungato del piano di cottura può necessitare di una aerazione supplementare (apertura di una finestra o aumento della potenza di aspirazione della cappa).
Tenere lontani i bambini quando il piano è in funzione.
Dopo l'uso, assicurarsi che le manopole siano in posizione di chiusura e chiudere il rubinetto principale del condotto erogazione del gas o il rubinetto della bombola.
Attenzione: il coperchio (se presente) potrebbe rompersi se viene surriscaldato. Prima di chiuderlo, accertarsi che tutti i bruciatori siano spenti.

Avvertenza: i piedini di protezione in gomma sotto le griglie amovibili rappresentano un rischio di soffocamento per i bambini molto piccoli.

Dopo aver pulito le griglie, accertarsi che tutti i piedini di gomma siano stati posizionati correttamente.

Dichiarazione di conformità CE

- Questo piano di cottura è stato progettato, costruito e immesso sul mercato in conformità:

ai requisiti di sicurezza della Direttiva CEE "Gas" 90/396;
obiettivi di sicurezza della Direttiva “Bassa Tensione” 2006/95/CE (che sostituisce la 73/23/CEE e successivi emendamenti);
ai requisiti di protezione della Direttiva CEE "EMC" 89/336;
ai requisiti della Direttiva CEE 93/68.

- Questo piano di cottura è idoneo al contatto con gli alimenti ed è conforme al Regolamento (CE) n. 1935/2004.

- Questo piano di cottura (Classe 3) è stato progettato per essere utilizzato solo per la cottura di cibi. Qualsiasi altro uso (come il riscaldamento di una stanza) è improprio e pericoloso.

CONSIGLI PER IL RISPARMIO ENERGETICO

Il piano cottura è dotato di bruciatori e/o piastra con diametri diversi. Utilizzare tegami e pentole con un diametro del fondo uguale o lievemente maggiore rispetto a quello dei bruciatori e della piastra.
Utilizzare soltanto pentole e tegami con fondo piatto.
Le pentole e i tegami non devono sovrapporsi alla mascherina comandi.

Bruciatore Diametro del tegame
Rapido (9,8 cm)	da 24 a 26 cm
Semirapido (6,8 cm)	da 16 a 22 cm
Ausiliario (4,8 cm)	da 8 a 14 cm
Tripla corona (12 cm)	da 24 a 26 cm

Se possibile, tenere il tegame coperto durante la cottura.
Cuocere verdure, patate, ecc. con una piccola quantità d'acqua per ridurre il tempo di cottura.
Utilizzando la pentola a pressione, si riduce ulteriormente il consumo di energia e il tempo di cottura.

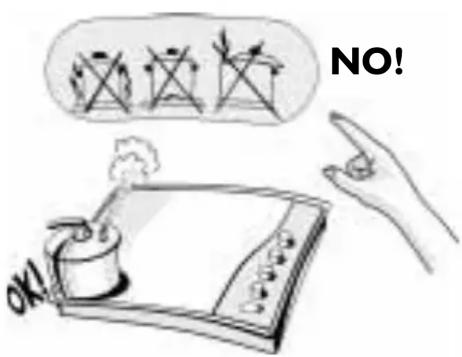

NO! OK!

PULIZIA E MANUTENZIONE

Importante: evitare assolutamente l'uso di pulitrici a vapore.

Pulizia della superficie del piano di cottura, delle griglie amovibili e della mascherina comandi

Prima di pulire il piano cottura, disinserirlo dalla rete elettrica ed attendere che si sia raffreddato.
Pulirlo con un panno inumidito in acqua calda e sapone o detergente liquido diluito.
Non utilizzare prodotti abrasivi o corrosivi, prodotti contenenti cloro o pagliette metalliche.
• Non usare pulitori a vapore.
• Non utilizzare prodotti infiammabili.
Evitare di lasciare sul piano di cottura sostanze acide o alcaline, come aceto, sale, succo di limone, ecc.

Superficie in acciaio inox

- Pulirla con un prodotto specifico normalmente reperibile in commercio.

Nota: l'uso continuo del piano potrebbe causare, in corrispondenza dei bruciatori, una colorazione diversa dall'originale, dovuta all'alta temperatura della fiamma.

Pulizia dei bruciatori

I. Sollevare e togliere il cappellotto.
2. Estrarre il bruciatore dalla propria sede tirandolo verso l'alto.
3. Immergere il bruciatore e il cappellotto in acqua calda e detersivo liquido (non lavare in lavastoviglie).
4. Risciacquare ed asciugare accuratamente.
5. Controllare che nessuna delle aperture del bruciatore sia otturata.
6. Riposizionare il bruciatore e il cappellotto.

Nota: per evitare danni all'accensione elettrica, non utilizzarla quando i bruciatori non sono nella loro sede.

Pulizia della piastra elettrica

La pulizia deve avvenire a piastra tiepida.

Pulirla con un panno inumidito in acqua e sale e rifinire strofinando con uno straccio imbevuto di olio.

IGNIS AKF 618/IX - Pulizia della piastra elettrica - 1

I. Il bruciatore non si accende

Il rubinetto erogazione gas è aperto?
È stata sospesa l'erogazione del gas di città (metano)?

- La bombola del gas (gas liquido) è vuota?

• Le aperture del bruciatore sono otturate?

- Il cappellotto e il bruciatore sono stati posizionati correttamente dopo le operazioni di pulizia? (Vedere il paragrafo “Pulizia e manutenzione”.)

2. Il bruciatore non rimane acceso

Ripetere l'operazione di accensione posizionando la manopola sul simbolo rappresentante la fiamma piccola.

3. L'accensione elettrica non funziona

- Si è verificata un'interruzione di corrente?

SERVIZIO ASSISTENZA TECNICA

Prima di contattare il servizio assistenza tecnica

I. Consultare la “Guida ricerca guasti” sopra riportata per verificare se è possibile eliminare il problema personalmente.
2. Riaccendere il piano cottura per verificare che sia stato ripristinato il corretto funzionamento.
3. Se il problema persiste, contattare il Servizio di Assistenza Tecnica.

Fornire le seguenti informazioni:

tipo di guasto;
• modello di piano cottura;
numero di assistenza (la cifra che si trova dopo la parola SERVICE, sulla targhetta matricola posta sotto il piano e sulla garanzia);
il proprio indirizzo completo;
il proprio numero di telefono e prefisso.

Qualora si renda necessario un intervento di riparazione, rivolgersi a un centro di assistenza tecnica autorizzato indicato sulla garanzia.

Nell'improbabile eventualità che un intervento o una riparazione siano effettuati da un tecnico non autorizzato, richiedere sempre un'attestazione del lavoro eseguito e insistere sull'uso di pezzi di ricambio originali.

La mancata osservanza di queste istruzioni può compromettere la sicurezza e la qualità del prodotto.

IGNIS AKF 618/IX - Prima di contattare il servizio assistenza tecnica - 1

INSTALLAZIONE

Collegamento elettrico

I collegamenti elettrici devono essere conformi alle normative locali.
I dati relativi alla tensione e alla potenza assorbita sono riportati sulla targhetta matricola.
La messa a terra dell'apparecchio è obbligatoria a termini di legge. Il fabbricante declina ogni responsabilità per eventuali danni subiti da persone, animali domestici o beni, derivanti dalla mancata osservanza delle norme sopra indicate.
All'installazione occorre prevedere un interruttore omnipolare con distanza di apertura dei contatti uguale o superiore a 3 mm.
La sostituzione del cavo di alimentazione, avente le stesse caratteristiche di quello fornito dal costruttore, deve essere effettuato dal Servizio Assistenza o da un tecnico qualificato.

Collegamento alimentazione a gas

L'impianto di alimentazione a gas deve essere conforme alle norme locali in vigore (vedi capitolo “Riferimenti normative nazionali”).

Per il collegamento del piano di cottura alla rete del gas o bombola, utilizzare un tubo metallico rigido di rame o acciaio con relativi raccordi conformi alla norma locale, oppure un tubo flessibile in inox con parete continua conforme alla norma locale. Interporre per il collegamento al gomito la guarnizione B. I tubi metallici flessibili devono avere una lunghezza massima di m. 2.

Attenzione: Nel caso si utilizzi un tubo flessibile in acciaio inox, questo dovrà essere installato in maniera tale che non possa entrare in contatto con una parte mobile del mobile, ma passi in un punto libero da ingombri e possa essere ispezionato su tutta la lunghezza.

ADATTAMENTO A DIVERSI TIPI DI GAS

In caso di utilizzazione con un gas diverso da quello indicato sull'etichetta, adattare il piano a questa nuova funzione.

I. Per la sostituzione degli iniettori rivolgersi al Servizio Assistenza o ad un tecnico qualificato.
Gli iniettori non forniti a corredo vanno richiesti al Servizio Assistenza.

Allacciare il piano al rubinetto di intercettazione con un tubo adatto al gas di utilizzo secondo le norme vigenti.
Regolare i minimi dei rubinetti.

Nota: con i gas di petrolio liquefatto G30/G31 i minimi devono essere avvitati a fondo.

IGNIS AKF 618/IX - ADATTAMENTO A DIVERSI TIPI DI GAS - 1

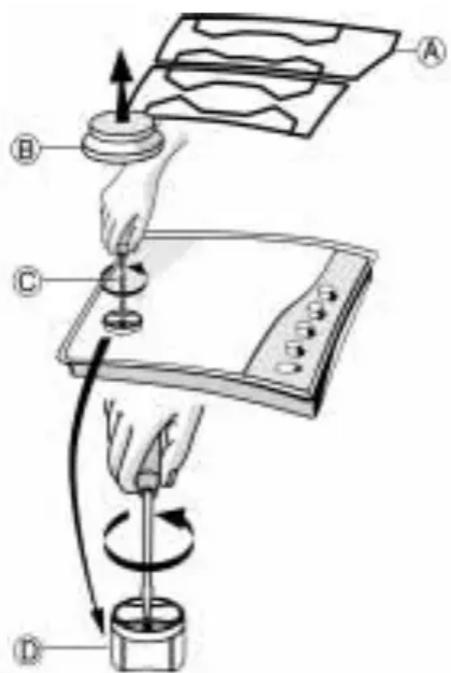

Sostituzione Iniettori (vedere tabella sulla Scheda Prodotto allegata)

I. Togliere le griglie A.
2. Sfilare i corpi bruciatori B.
3. Con una chiave a tubo del 7 C svitare l'iniettore da sostituire.
4. Sostituirlo con l'iniettore previsto per il nuovo tipo di gas.
5. Rimontare l'iniettore in D.
6. Nei modelli in cui è impiegato il bruciatore tripla corona procedere come indicato in figura:

- Dopo aver svitato le due viti F e rimosso il coperchio G sostituire entrambi gli iniettori D come precedentemente descritto. Rimontare il coperchio G assicurandosi della perfetta tenuta della guarnizione prima di mettere in funzione il piano.

Prima di installare il piano, ricordarsi di applicare la targhetta taratura gas inserita nel corredo iniettori in modo da coprire le preesistenti informazioni relative alla taratura stessa.

Regolazione minimo rubinetti

Per verificare la corretta regolazione del minimo, togliere la manopola E e procedere alla regolazione:

- Avvitare (–) per ridurre l'altezza del dardo.

- Allentare (+) per aumentare l'altezza del dardo.

La regolazione dovrà essere effettuata con il rubinetto in posizione di minimo fiamma piccola.

IGNIS AKF 618/IX - Regolazione minimo rubinetti - 1

RIFERIMENTI NORMATIVE NAZIONALI

ITALIA

Norma di areazione della stanza

Nota: quando l'apparecchio non e` provvisto di sicurezza sui bruciatori del piano di lavoro (termocoppie), le aperture di ventilazione devono essere maggiorate nella misura del 100% con un minimo di 200 cm ^2 in conformità al D.M. 21 aprile 1993.
