MANUALE UTENTE MKHG 641L E XS Master Kitchen

Piano di Cottura a Gas - Manuale d'uso

IT

MODELLO: MKHG 641F E XS

La rappresentazione grafica è realizzata al solo scopo di illustrare il prodotto ed è puramente indicativa.

Leggere attentamente questo manuale prima di usare il vostro piano cottura da incasso in qaunto contiene i suggeriemtni e le informazioni per mantenere inalterate le qualità estetiche e funzionali dell'apparecchio acquistato.

Prefazione

Grazie per aver scelto un piano cottura a gas Master Kitchen.

Per utilizzare questo prodotto correttamente e prevenire ogni potenziale pericolo, si prega di leggere con cura queste istruzioni prima di utilizzare l'elettrodomestico.

Conservare queste istruzioni in un luogo dove possano essere facilmente trovate.

Se sussistono delle incertezze riguardo alle informazioni contenute in queste istruzioni, si prega cortesemente di contattare il centro di assistenza clienti.

Il produttore non si ritiene responsabile per qualsivoglia danno a persone o cose di proprietà derivanti dalla non corretta installazione o da un utilizzo sbagliato del prodotto.

L'elettrodomestico è stato certificato per essere utilizzato anche in altri paesi oltre a quelli segnalati.

Il produttore si riserva inoltre il diritto di applicare delle modifiche ai prodotti, nel caso siano considerate necessarie o utili, anche nell'interesse del consumatore, senza compromettere il funzionamento principale e le caratteristiche di sicurezza dei prodotti stessi.

Il prodotto è destinato ad uso in ambiente domestico e non ad uso commerciale.

Avvertenze di Sicurezza

3 Avvertenze generali di Sicurezza
4 Installazione
5 Sicurezza di Bambini e Persone
6 Durante l'Utilizzo
8 Pulizia e Riparazione
8 Tutela dell'Ambiente

Istruzioni per l'utilizzo e la manutenzione

9 Descrizione del prodotto
14 Come utilizzare il prodotto
15 Sicurezza e Risparmio di energia
17 Pulizia e Manutenzione

Istruzioni tecniche

20 Istruzioni di utilizzo

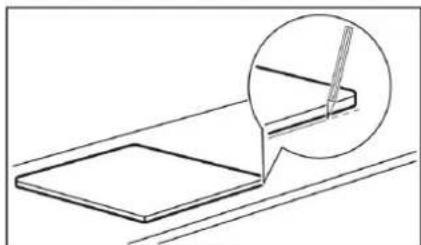

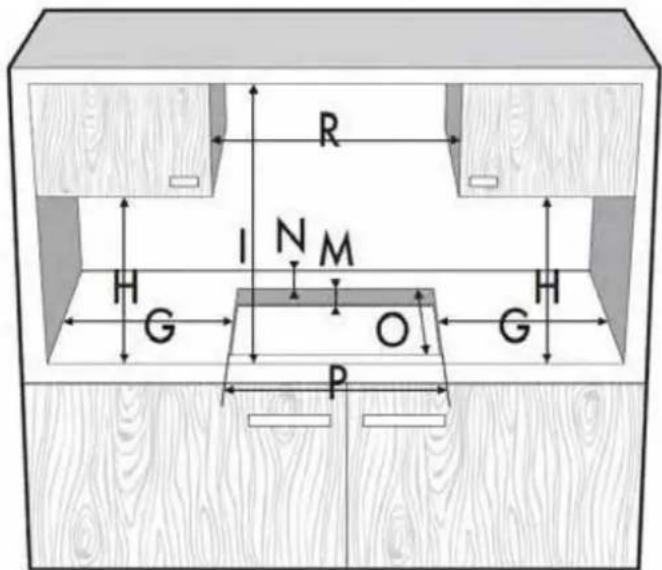

21 Installazione del prodotto
24 Allacciamento del gas
26 Allacciamento elettrico
27 Conversione del gas / regolazione minimo
28 Risoluzione dei problemi

CE Questa apparecchiatura è conforme alle seguenti Direttive CEE :

• 2014/35 (LVD)
• 2014/30 (EMC)
• 2016/426 (GAD)

Queste istruzioni sono valide solamente per i paesi di destinazione i cui simboli di identificazione figurano sulla copertina del libretto istruzioni e sull'apparecchiatura.

Avvertenze generali di Sicurezza

■ Si prega di prendersi il tempo di leggere questo Manuale di Istruzioni prima dell'installazione o dell'uso del prodotto.
- Questo libretto di istruzioni deve essere conservato insieme al prodotto per qualsiasi consultazione futura. Se il prodotto viene venduto o passato ad un'altra persona, assicurarsi che il libretto venga consegnato al nuovo utente.
Il produttore declina qualsiasi responsabilità nel caso in cui queste avvertenze di sicurezza non vengano rispettate.
I seguenti simboli sono stati creati per essere facilmente compresi così che sia possibile prevenire qualsiasi incidente causato da uso improprio, e utilizzare il prodotto nel modo migliore.
■ Leggere per intero il contenuto e assicurarsi di averlo compreso prima di leggere le successive istruzioni.
■ I seguenti simboli vengono utilizzati nel Manuale d'Uso come segue:

Pericolo /Avvertenza	Non rispettare questo simbolo potrebbe provocare seri danni fisici o la morte.
Attenzione	Non rispettare questo simbolo potrebbe provocare danni alle persone o alle cose.

Obbligo di osservanza

Pericolo

In caso di fughe di gas, prestare attenzione a quanto segue:

• Non accendere la luce.
• Non accendere alcun apparecchio elettrico e non toccare alcuna presa di corrente.
• Non utilizzare il telefono.

1 Smettere di utilizzare il prodotto e chiudere la valvola di collegamento.
2 Aprire la finestra per arieggiare la stanza.
3 Contattare il centro di assistenza utilizzando un telefono esterno.

* Il gas di alimentazione contiene mercaptano, e pertanto è possibile rilevare le perdite di gas dall'odore (puzza di aglio o uova marce) anche alla presenza di 1/1000 di gas nell'aria.

Installazione

Avvertenza

- Questo apparecchio deve essere installato nel rispetto della normativa in vigore e utilizzato solo in uno spazio ben ventilato.

■ Prima dell'installazione, assicurarsi che l'impianto gas ed elettrico siano conformi al tipo indicato sulla targa caratteristiche.

■ Questo apparecchio non deve essere installato su yacht, caravan o roulotte.

Il tubo del gas e il cavo elettrico devono essere installati in modo tale da non venire a contatto con nessuna parte dell'apparecchio.

Attenzione

Sicurezza di bambini e persone

Avvertenza

- Non permettere ai bambini di giocare con il prodotto o nelle sue immediate vicinanze. Il prodotto diventa rovente durante l'uso. I bambini devono essere tenuti lontani dal piano cottura finchè non si è completamente raffreddato.

• Questo prodotto è destinato all'utilizzo da parte di persone adulte.
  ■ I bambini potrebbero farsi del male tirandosi addosso padelle o pentole bollenti.
• Questo prodotto non è destinato all'utilizzo da parte di bambini o altre persone le cui caratteristiche fisiche, sensoriali o mentali o la cui mancanza di esperienza e conoscenza impedisca loro di utilizzarlo in sicurezza senza la supervisione o le indicazioni di

Avvertenza

■ Utilizzare l'apparecchio solo per preparare cibo.

■ Non modificare l'apparecchio. Il piano cottura non è progettato per essere azionato da un timer esterno o da un separato sistema di controllo remoto.

■ L'utilizzo di piani cottura a gas produce calore e umidità nella stanza in cui l'apparecchio è installato. Assicurarsi che l'angolo cottura sia ben ventilato: tenere aperte le bocche di ventilazione o instal -lare un dispositivo di ventilazione mec -canica (cappa di aerazione).

■ Non utilizzare l'apparecchio con le mani bagnate o nel caso sia venuto a contatto con l'acqua.

■ Le superfici di riscaldamento e di cottura dell'apparecchio diventano roventi quando vengono utilizzate: prendere pertanto tutte le dovute precauzioni.

■ Non utilizzare panni larghi, tovagliette da tè tessuti simili in quanto le loro estremità potrebbero venire a contatto con le fiamme e prendere fuoco.

■ Non lasciare mai l'apparecchio incustodito durante la cottura.

■ Padelle instabili o deformate non dovrebbero essere utilizzate in quanto potrebbero accidentalmente rovesciarsi o versare il contenuto.

■ Non utilizzare o immagazzinare materiali infiammabili in cassetti o armadietti vicini all'apparecchio.

■ Cibo deteriorabile, oggetti di plastica e bombolette spray potrebbero venir danneggiate dal calore e non dovrebbero essere conservate sopra o sotto l'apparecchio.

■ Non spruzzare bombolette spray in prossimità dell'apparecchio mentre è in funzione.

■ Assicurarsi che le manopole di controllo siano nella posizione ● quando il prodotto non viene utilizzato.

■ Questo prodotto è destinato al solo uso domestico. Non è stato realizzato per l'uso commerciale o industriale.
■ L'uso prolungato e intensivo del prodotto può richiedere ulteriore ventilazione, per es. l'apertura di una finestra o l'incremento del livello di ventilazione meccanica, se presente.
■ Utilizzare manopole o guanti resistenti al calore quando si maneggiano contenitori roventi.
■ Non lasciare che le manopole vengano a contatto con le fiamme nel sollevare le pentole.
■ Assicurarsi che manopole o guanti non siano umidi o bagnati, in quanto ciò potrebbe far si che il calore si diffonda più velocemente, con il rischio di provocare ustioni.
- Utilizzare sempre i fornelli solo dopo avervi posato sopra pentole o padelle. Non mettere sul fuoco padelle o pentole vuote.
■ Non utilizzare mai contenitori in plastica o fogli di alluminio sul prodotto.
■ Quando si utilizzano altre apparecchiature elettriche, assicurarsi che i cavi non vengano a contatto con la superficie del prodotto in cottura.
Se si hanno parti meccaniche all'interno del proprio corpo, come per esempio un pace-maker, consultare il proprio medico prima di utilizzare il prodotto.
Non utilizzare tovagliette da té o altro materiale simile in sostituzione delle manopole. Tali parti in stoffa possono prendere fuoco.
■ Quando si utilizzano recipienti di cottura in vetro, assicurarsi che siano realizzate per la cottura su fornello.
Per ridurre la possibilità di eventuali scottature, infiammabilità di materiali e riversamenti, ruotare le maniglie delle pentole di cottura verso le parti laterali o lontane dai bruciatori adiacenti.
■ Spegnere sempre il bruciatore prima di togliere la pentola dal fuoco.
■ Sorvegliare attentamente il cibo durante la cottura a fiamma elevata.
■ Riscaldare sempre olii e grassi in modo lento e controllare mentre si scaldano.
I cibi da friggere devono essere sempre il più asciutti possibile. Cibi congelati o surgelati o cibi freschi ancora umidi possono far bollire l'olio e farlo traboccare dalla padella.
■ Non tentare mai di togliere dal fuoco una padella di grasso bollente, specialmente se si tratta di una friggitrice a immersione. Attendere che il grasso si sia raffreddato.

Avvertenza

■ Non utilizzare mai sostanze chimiche abrasive o caustiche.

■ La riparazione e manutenzione di questo apparecchio deve essere fatta da tecnici autorizzati e le parti devono essere sostituite solo da pezzi di ricambio autorizzati.

Attenzione

■ Prima di cercare di pulire l'apparecchio, assicurarsi che sia staccato dalla rete di alimentazione e che si sia raffreddato.
■ Non utilizzare getti di vapore o altri apparecchi di pulitura ad alta pressione per pulire il prodotto.
■ Tenete ben pulita l'apparecchiatura, i residui ci cibo possono causare rischi di incendio

Tutela dell'Ambiente

■ Dopo l'installazione, si prega di gettare i materiali di imballaggio con la dovuta attenzione alla salvaguardia dell'ambiente.
■ Prima dello smaltimento di vecchie applicazioni, si prega di renderle inutilizzabili, tagliandone il cavo di alimentazione.

Corretto smaltimento di Questo Prodotto

Smaltimento di Apparecchiature Elettriche & Elettroniche

• Questo simbolo, apposto sul prodotto o sul libretto di istruzioni, indica che l'elettrodomestico, una volta esausto, non dovrebbe essere smaltito insieme agli abituali rifiuti domestici Per [prevenire possibili danni all'ambiente o alla salute umana dovuti a un incontrollato smaltimento, si prega di separarlo dagli altri rifiuti e di riciclarlo in modo responsabile al fine di favorirne il riutilizzo del materiale riciclabile.
  Gli utenti del prodotto dovrebbero contattare il rivenditore presso il quale il prodotto è stato acquistato, oppure il servizio di smaltimento rifiuti locale, per informazioni circa il luogo e le modalità di smaltimento corretto e riciclaggio delle parti dell'apparecchio.
  Gli utenti commerciali dovrebbero contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto non deve essere mescolato ad altri rifiuti di tipo commerciale.

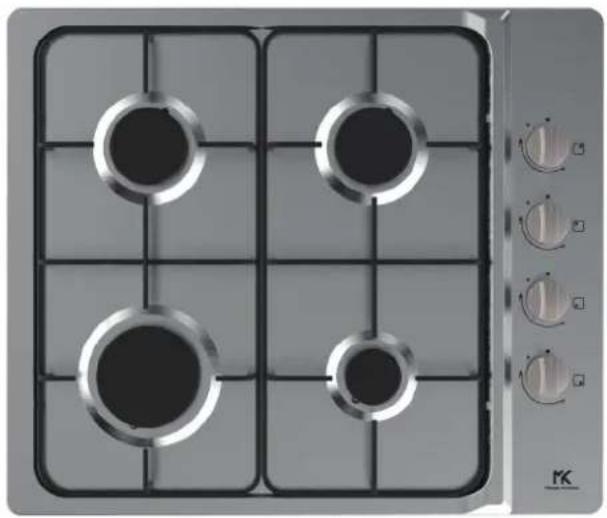

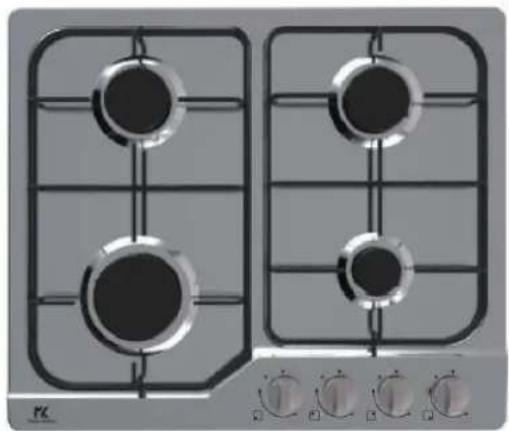

Modello	MKHG 641F E XS
Materiale piano	Acciaio inossidabile
Materiale griglie	Piattina FE smaltata
Dimensioni (L*P*H)	600 mm * 510 mm * 95 mm
Tipo di accensione	Accensione sotto-manopola
Collegamento del gas	G 1/2 cilindrico
Alimentazione Elettrica	220-240V ac, 50Hz-60Hz, 2W
Bruciatori	Rapido (1)Semi-rapido (2)Ausiliario (1)
ΣQn	7.5 kW

La rappresentazione grafica è realizzata al solo scopo di illustrare il prodotto ed è puramente indicativa.

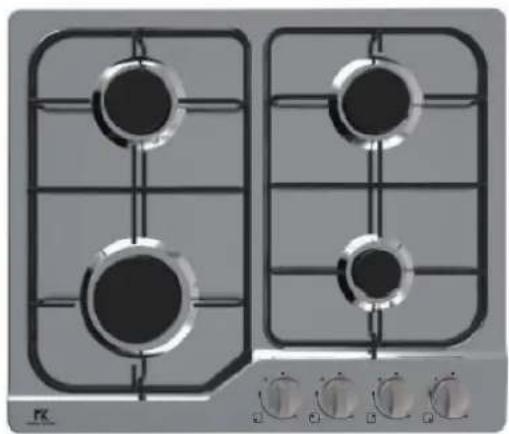

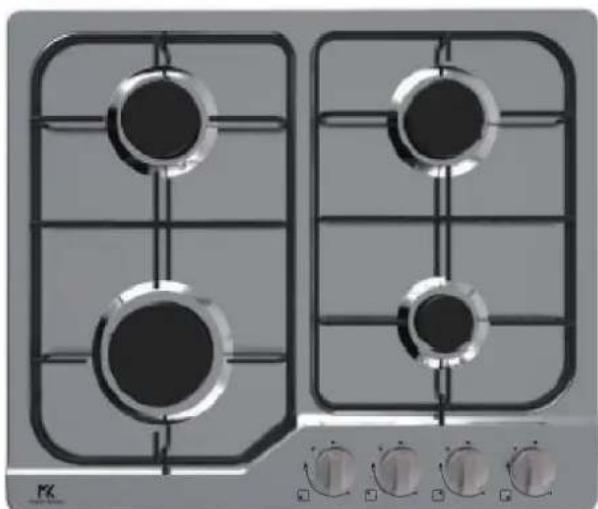

Modello	MKHG 641L E XS
Materiale piano	Acciaio inossidabile
Materiale griglie	Piattina FE smaltata
Dimensioni (L*P*H)	590 mm * 500 mm * 95 mm
Tipo di accensione	Accensione sotto-manopola
Collegamento del gas	G 1/2 cilindrico
Alimentazione Elettrica	220-240V ac, 50Hz-60Hz, 2W
Bruciatori	Rapido (1)Semi-rapido (2)Ausiliario (1)
ΣQn	7.5 kW

La rappresentazione grafica è realizzata al solo scopo di illustrare il prodotto ed è puramente indicativa.

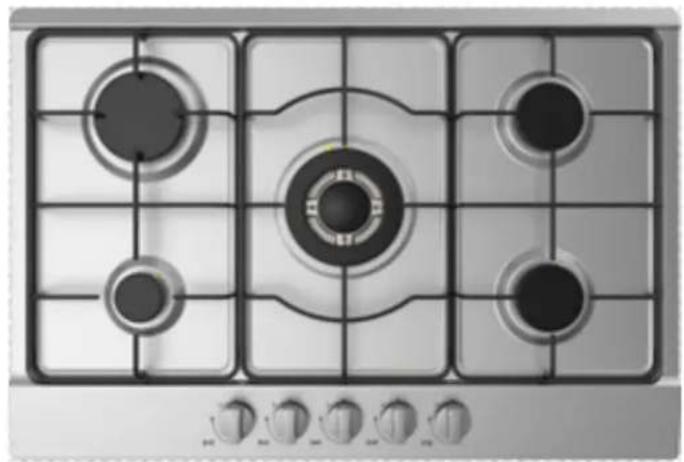

Modello	MKHG 75 E XS
Materiale piano	Acciaio inossidabile
Materiale griglie	Piattina FE smaltata
Dimensioni (L*P*H)	750 mm * 510 mm * 90 mm
Tipo di accensione	accensione sotto-manopola
Collegamento del gas	G 1/2 cilindrico
Alimentazione Elettrica	220-240V ac, 50Hz-60Hz, 2W
Bruciatori	Tripla Corona (1)Rapido (1)Semi-rapido (2)Ausiliario (1)
ΣQn	11.5 kW

La rappresentazione grafica è realizzata al solo scopo di illustrare il prodotto ed è puramente indicativa.

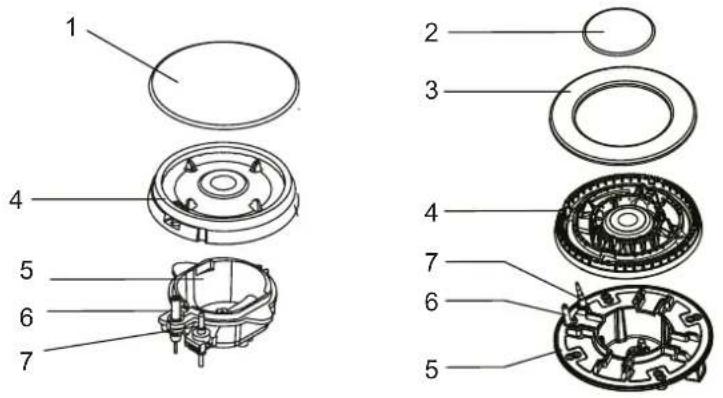

TABELLA CARATTERISTICHE BRUCIATORI ED UGELLI

TABELLA PER MODELLI MKHG 641F E XS e MKHG 641L E XS

Categoria	Tipo di gas	Bruciatore	Rapido	Semirapido	Ausiliario
		Potenza nominale (kW)	3.0	1.75	1.0
I3+	G30/G3129/37 mbar20 mbar	Flusso nominale max (g/h)	219	127	73
		Diametro dell'iniettore (mm)	0.8 0.6	6 7	0.50
I2H/I2E/I2E+	Gas naturale20 mbar	Flusso nominale max (l/h)	286	167	95
		Diametro dell'iniettore (mm)	1.30	1.00	0.78
II2H3+	G30/G3129/37 mbar	Flusso nominale max (g/h)	219	127	73
		Diametro dell'iniettore (mm)	0.8 0.6	6 7	0.50
	Gas naturale20 mbar	Flusso nominale max (l/h)	286	167	95
		Diametro dell'iniettore (mm)	1.30	1.00	0.78
II2E3B/P, II2H3B/P	L.P.G(G30,G31)(28-30)mbar	Flusso nominale max (g/h)	219	127	73
		Diametro dell'iniettore (mm)	0.870.6		0.50
	Gas naturale20 mbar	Flusso nominale max (l/h)	286	167	95
		Diametro dell'iniettore (mm)	1.30	1.00	0.78

■ Se si desidera eseguire il processo di conversione del gas, tutti i lavori devono essere eseguiti da un tecnico qualificato.
■ La sostituzione di tutti gli iniettori deve essere eseguita secondo la tabella di cui sopra ; per maggiore chiarezza dopo la conversione del gas si consiglia vivamente di segnalarlo nella targhetta dati.

TABELLA CARATTERISTICHE BRUCIATORI ED UGELLI

Categoria	Tipo di gas	Bruciatore	Tripla Corona	Rapido	Semirapido	Ausiliario
		Potenza nominale (kW)	4.0	3.0	1.75	1.0
I3+	G30/G3129/37 mbar	Flusso nominale max (g/h)	291	219	127	73
		Diametro dell'iniettore (mm)	1.00	0.8 0.6	6 7	0.50
I2H/I2E/I2E+	Gas naturale20 mbar	Flusso nominale max (l/h)	381	286	167	95
		Diametro dell'iniettore (mm)	1.50	1.30	1.00	0.78
II2H3+	G30/G3129/37 mbar	Flusso nominale max (g/h)	291	219	127	73
		Diametro dell'iniettore (mm)	1.00	0.8 0.6	6 7	0.50
	Gas naturale20 mbar	Flusso nominale max (l/h)	381	286	167	95
		Diametro dell'iniettore (mm)	1.50	1.30	1.00	0.78
II2E3B/P, II2H3B/P	L.P.G(G30,G31)(28-30)mbar	Flusso nominale max (g/h)	291	219	127	73
		Diametro dell'iniettore (mm)	1.00	0.8 0.6	6 7	0.50
	Gas naturale20 mbar	Flusso nominale max (l/h)	381	286	167
		Diametro dell'iniettore (mm)	1.50	1.30	1.00	0.78

■ Se si desidera eseguire il processo di conversione del gas, tutti i lavori devono essere eseguiti da un tecnico qualificato.
■ La sostituzione di tutti gli iniettori deve essere eseguita secondo la tabella di cui sopra ; per maggiore chiarezza dopo la conversione del gas si consiglia vivamente di segnalarlo nella targhetta dati.

Descrizione del prodotto

Accessori

Staffa (4)

Guarnizione perimetrale (4)

Vite (4)

Guarnizione (1)

Iniettore (5 per Piani 75 cm) Iniettore (4 per Piani 60 cm)

Manuale d'Uso (1)

Come utilizzare il prodotto

Significato dei simboli presenti sul pannello di controllo:

● Cerchio nero: gas chiuso

Fiamma grande: impostazione al massimo

Fiamma piccola: impostazione al minimo

■ L'impostazione al minimo è alla fine della rotazione in senso anti-orario della manopola.
■ Tutte le posizioni operative devono essere selezionate tra l'impostazione al massimo e quella al minimo.
Il simbolo sul pannello di controllo, vicino alla manopola indicherà quale dei bruciatori controlla.
■ L'apparecchio è dotato di un dispositivo di accensione elettronica. È sufficiente premere e ruotare in senso antiorario la manopola sul simbolo di fiamma massima fino ad accensione avvenuta.

Se il bruciatore non si accende nei primi 15 secondi portare la manopola su ● e non tentare la riaccensione per 60 secondi.

Ad accensione avvenuta, mantenere premuta la manopola per qualche secondo per consentire alla termocoppia di riscaldarsi.

Può accadere che il bruciatore si spenga al momento del rilascio della manopola, significa che la termocoppia non si è riscaldata abbastanza.

Attendere qualche istante e ripetere l'operazione; mantenere premuta la manopola più a lungo.

In caso di spegnimento accidentale, un dispositivo di sicurezza provvede a bloccare l'uscita del gas anche a rubinetto aperto.

Riportare la manopola su● e non tentare la riaccensione per 60 secondi.

Sicurezza e Risparmio di energia

- Il diametro del fondo della pentola dovrebbe corrispondere a quello indicato in tabella

Valori
per

BRUCIATORI	PENTOLE
	min.	max.
Tripla-corona	220mm	260mm
Rapido	200mm	260mm
Semi-rapido	180mm	240mm
Ausiliario	120mm	180mm

Vpianper Piani 60 cm
75

BRUCIATORI	PENTOLE
	min.	max.
Tripla-corona	200 mm	240 mm
Rapido	200 mm	240 mm
Semi-rapido	160 mm	180 mm
Ausiliario	120 mm	160 mm

Non utilizzare pentole che superano i bordi dell'apparecchio

TRIPLA CORONA

NO		Sì
	Non utilizzare pentole di piccolo diametro su bruciatori grandi.La fiamma non dovrebbe mai salire lungo i bordi della pentola.	Utilizzare sempre pentole che corrispondono alle dimensioni del bruciatore, per evitare spreco di gas e alterazione del colore della pentola.
	Evitare di cucinare senza coperchio o con il coperchio non correttamente posizionato In quanto così si spreca energia.	Coprire la pentola con un coperchio.
	Non utilizzare pentole con fondo convesso o concavo.	Utilizzare solo pentole e padelle che abbiano il fondo piatto e spesso.
	Non collocare mai pentole sul bordo del bruciatore, in quanto potrebbero rovesciarsi	Collocare sempre le pentole esattamente sopra il bruciatore, non a lato.
	Non collocare le pentole con un diametro più largo del bruciatore vicino alle manopole, in quanto possono provocare il surriscaldamento di questa zona e causarne il danneggiamento.Questo vale anche se la pentola viene posizionata al centro del bruciatore ma tocca le manopole.
	Non collocare mai pentole direttamente sopra al bruciatore.	Collocare le pentole sopra la griglia di supporto.
	Non collocare nulla, come ad es.diffusori di fiamma tra la pentola e la griglia di supporto, in quanto ne potrebbero derivare seri danni al prodotto.
	Non utilizzare pesi eccessivi e non urtare la piastra di cottura con oggetti pesanti.	Maneggiare con cura le pentole quando sono sopra i fornelli.

Uso della bistecchiera

Qualora si volesse utilizzare una bistecchiera occorre tenere presente alcuni accorgimenti:

• È possibile pre-riscaldare la bistecchiera sulla potenza massima del bruciatore per non più di 10 minuti.
  ■Si consiglia di impostare la cottura degli alimenti su una potenza ridotta.
  ■Fare attenzione che le fiamme del bruciatore non escano dal bordo della bistecchiera.
  ■Mantenere dalla parete laterale una distanza minima di 150 mm dal bordo della bistecchiera.
  ■Non posizionare la bistecchiera su più bruciatori contemporaneamente.

Sicurezza e Risparmio di energia

■ Si raccomanda di non utilizzare contemporaneamente pentole per arrosti, padelle per friggere e bistecchiere su diversi fornelli, in quanto il calore potrebbe danneggiare l'apparecchio.
■ Non toccare il piano cottura e i supporti utilizzati per un certo tempo dopo l'uso.
■ L'acciaio inox, se sottoposto ad eccessivo riscaldamento, può brunire. Pertanto si sconsiglia la cottura prolungata con pietre ollari, teglie in terracotta o piastre in ghisa.E' da evitare anche l'impiego di fogli di alluminio a protezione del piano durante il funzionamento.

■ Quando un liquido comincia a bollire, abbassare la fiamma per evitare che il liquido trabocchi.
■ Durante le cotture in cui vengono impiegati grassi ed olii, sorvegliate attentamente le Vostre pietanze, perché queste sostanze, portate ad alte temperature possono incendiarsi.

■ Le operazioni di pulizia devono essere eseguite solo quando l'apparecchio si è raffreddato.
■ L'apparecchio dovrebbe essere scollegato dalla rete di alimentazione elettrica prima di iniziare qualsiasi procedimento di pulizia.
■ Pulire l'apparecchio regolarmente, preferibilmente dopo ogni utilizzo.
Spugne in acciaio oppure oggetti appuntiti potrebbero danneggiare la superficie dell'apparecchio; si consiglia di pulire con acqua e un po' di detergente non abrasivo.

Utilizzabile Non utilizzabile
Panno morbido Detergente neutro	Spazzola di nylon Spazzola metallica Olio da cucina [XO10] Detergenti acidi/alcalini[0TSH] Abrasivo Diluente Rhizene

Griglie, Manopole di controllo

Durante l'utilizzo del piano cottura, tutti i suoi componenti accessori sono soggetti ad usura, come ad esempio le griglie di appoggio delle pentole. Queste possono macchiarsi a causa dei residui grassi depositati nel tempo durante le cotture, oppure a causa del trascinamento delle pentole.

■ Rimuovere le griglie dal piano di cottura.
■ Immergerle per alcuni minuti in una soluzione di acqua calda e detergente neutro.
■ Strofinare con una spugna non abrasiva e asciugare con un panno morbido.

N.B. Per evitare il peggioramento estetico delle griglie è consigliabile pulirle accuratamente subito dopo ogni utilizzo.

Attenzione, non lavare le griglie in lavastoviglie.

Residui bianchi sulle griglie sono dovuti al normale sfregamento con le pentole e non pregiudicano la qualità e le performance del manufatto.

Anche per la pulizia delle manopole utilizzare un panno morbido e una miscela di acqua calda e detergente neutro.

Superficie del piano

Attenzione, e' sconsigliato versare acqua sul piano lavoro per evitare che possa penetrare all'interno del prodotto e causare danni.

■ Per una buona conservazione delle superfici occorre pulirle regolarmente al termine di ogni utilizzo, dopo averle lasciate reaffreddare.
■ Detergere regolarmente la superficie del piano utilizzando un panno inzuppato di acqua calda cui sia stato aggiunto del detersivo neutro non abrasivo (per i piani inox strofinare seguendo il verso della spazzolatura dell'acciaio).
■ Asciugare il piano con cura dopo averlo pulito.
■ Le parti di acciaio inossidabile dell'apparecchio possono scolorirsi con il passare del tempo. Ciò è normale a causa delle temperature elevate. Ogni volta che l'apparecchio viene utilizzato queste parti dovrebbero essere pulite con un prodotto specifico per l'acciaio inossidabile.

BRUCIATORI

Spartifiamma e coperchi smaltati sono inevitabilmente soggetti ad usura e possono macchiarsi durante l'utilizzo del vostro elettrodomestico. Queste macchie sono generalmente dovute a depositi di grassi e zuccheri derivanti dalle cotture dei cibi.

■ Rimuovere i coperchi dei bruciatori e gli spartifiamma sollevandoli verso l'alto.
- Immergerli in acqua bollente con un po' di detergente neutro.
Dopo averli puliti e lavati, asciugarli strofinandoli con cura. Assicurarsi che i fori/scanalature da cui fuoriesce la fiamma siano puliti e completamente asciutti.
■ Pulire le parti fisse della coppa del bruciatore con un panno umido e quindi asciugarle.
■ Strofinare delicatamente il dispositivo di accensione e di controllo della fiamma (termocoppia) con un panno ben strizzato e asciugarli con un panno pulito.
■ Prima di riposizionare coperchi smaltati e spartifiamma sulla relativa coppa bruciatore, assicurarsi che l'iniettore non sia ostruito onde evitare problemi di funzionamento del bruciatore stesso.

■ Ri-assemblare i bruciatori Ausiliari, Semi-rapidi, Rapidi e Tripla-corona come segue:

1. Posizionare lo spartifiamma (4) sulla coppa del bruciatore (5) così che il dispositivo di accensione e il dispositivo di controllo della fiamma si infilino dentro i rispettivi fori dello spartifiamma. Lo spartifiamma dovrebbe posizionarsi correttamente con uno scatto.

2. Posizionare il coperchio del bruciatore (1,2,3) sullo spartifiamma (4) così che i ganci si collochino dentro i rispettivi vani.

Riposizionare le parti nel corretto ordine dopo la pulizia.

- Non scambiare i coperchi dei bruciatori.

- I ganci devono entrare esattamente dentro le scanalature.

- MANUTENZIONE PERIODICA : fate controllare periodicamente lo stato di conservazione e di efficacia del tubo del gas e se presente, del regolatore di pressione. Qualora venissero riscontrate anomalie, non richiedete riparazioni, ma sostituite la parte difettosa.

Avvertenze

■ Non modificare questo apparecchio.
■ Tutte le operazioni di installazione, connessione, regolazione e adattamento ad altri tipi di gas devono essere effettuate da un tecnico autorizzato, nel rispetto della normativa e della legislazione applicabili, nonchè delle prescrizioni delle società locali di fornitura di gas ed elettricità. Fare particolare attenzione alle disposizioni applicabili in materia di ventilazione.
■ Le caratteristiche di funzionamento dell'apparecchio sono dichiarate sull'etichetta (o sulla piastrina dati).
- Questo apparecchio non è collegato a un dispositivo di scarico di prodotti di combustione. Deve essere installato e collegato nel rispetto delle vigenti normative. Particolare attenzione deve essere data alle vigenti disposizioni riguardanti la ventilazione.
- Prima dell'installazione, chiudere la connessione alla fornitura di gas e di corrente elettrica all'apparecchio.
■ Tutte le applicazioni contenenti componenti elettriche devono avere la messa a terra.
■ Assicurarsi che il tubo del gas e il cavo di alimentazione elettrica siano installati in modo da non venire a contatto con alcuna parte dell'apparecchio che potrebbe diventare rovente.
Il tubo o la valvola di connessione del gas non dovrebbero essere piegati o bloccati da nessun altro dispositivo.
- Verificare le dimensioni dell'apparecchio così come le dimensioni dello spazio che deve essere realizzato nel piano della cucina.
I pannelli collocati sopra la superficie di lavoro, direttamente a contatto con l'apparecchio, devono essere di materiale non infiammabile. Sia le superfici stratificate che la colla utilizzata per legarle devono essere resistenti al calore, per prevenirne il deterioramento.
■ Ruotare le manopole e accendere tutti i bruciatori. Verificare che la fiamma sia blu e chiara, senza punte di giallo. Se il bruciatore evidenzia delle anomalie, verificare quanto segue:
- Che il coperchio sia posizionato correttamente
- Che lo spartifiamma sia posizionato correttamente
- Che il bruciatore sia verticalmente allineato con l'ugello di iniezione
■ Un completo test di funzionamento e un test per possibili perdite deve essere compiuto dall'installatore, dopo l'installazione.
Il tubo di connessione gas e il cavo di alimentazione non devono venire a contatto con parti mobili e non devono essere schiacciati.

Installazione del prodotto

L'installazione è realizzabile su materiali diversi, quali muratura, metallo, legno di massello e legno rivestito di laminati plastici purchè resistenti al calore (>90°C).

Installare l'apparecchiatura esclusivamente su un piano di lavoro dalla superficie piatta.

Nella imagine sottostante sono riportate le dimensioni necessarie per una corretto posizionamento del piano di cottura.

INSTALLAZIONE DEL PIANO DI COTTURA SOTTO LA CAPPA

La distanza minima da osservare tra le cappe aspiranti e la superficie di cottura deve corrispondere come minimo a quella indicata nelle istruzioni di montaggio della cappa aspirante.

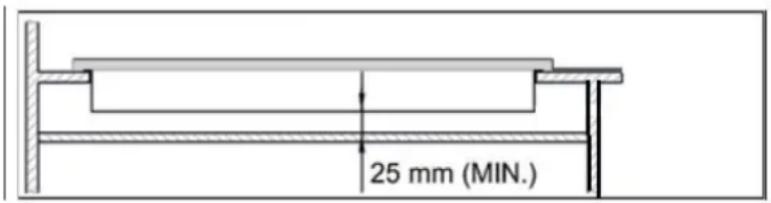

Installazione su vano neutro o cassetto

- Qualora si trovino altri mobili sotto il piano cottura (es. un cassetto), deve essere installato un doppio fondo ad una distanza minima di 25 mm dal lato inferiore del piano cottura per evitare contatti accidentali.

- Il pannello installato deve essere facilmente removibile e altrettanto facilmente deve consentire l'accesso in caso di interventi da parte dell'assistenza tecnica.

Installazione su vano incasso forno

• Se il piano cottura viene installato sopra a un forno, questo deve essere dotato di ventilazione di raffreddamento.
• Prima di procedere all'installazione verificare le dimensioni del forno nel manuale di installazione.
• La distanza tra il piano cottura e gli apparecchi da incasso deve essere tale da garantire una sufficiente ventilazione ed un sufficiente scarico dell'aria.
• Se installato sopra a un forno è necessario lasciare uno spazio tra il fondo del piano cottura e la parte superiore del prodotto installato sotto.

Installazione del prodotto

Per evitare perdite di liquido e relative infiltrazioni tra il piano di cottura e il piano da lavoro (top cucina), posizionare la guarnizione isolante seguendo le istruzioni di seguito :

1. Inserire l'elettrodomestico nel foro presente sul piano da lavoro e utilizzare una matita per disegnare una linea lungo i bordi esterni dello stesso.
2. Estrarre l'elettrodomestico e posizionare la guarnizione adesiva in dotazione lungo la linea disegnata nel passaggio 1. Esercitare una leggera pressione per far aderire la guarnizione al piano di lavoro.
3. Riposizionare nuovamente il piano di cottura esercitando una leggera pressione per far aderire la guarnizione al piano di lavoro.
4. Rimuovere con attenzione il bordo in eccesso della guarnizione.
5. Pulire il top della cucina da eventuali residui di guarnizione rimasti.

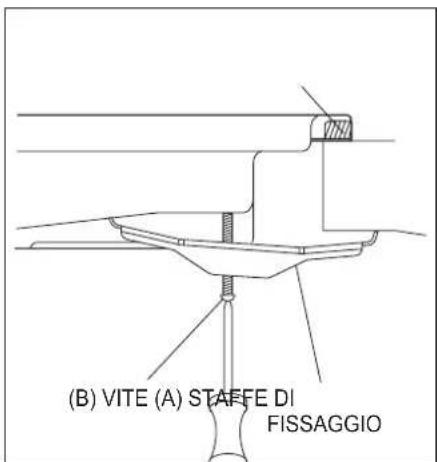

Per fissare il piano cottura al top della cucina, utilizzare le staffe in dotazione e seguire le seguenti indicazioni.

Non utilizzare sigillante al silicone per sigillare l'apparecchio all'apertura.

Ciò renderebbe difficile la rimozione dell'apparecchio in futuro, in particolare qualora fosse necessaria una riparazione.

Avvitare le staffe di fissaggio (A) mediante le apposite viti (B) negli appositi fori posti sui lati del carter inferiore per fissare correttamente il piano cottura alla struttura.

• Questo apparecchio deve essere installato e allacciato nel rispetto della normativa di installazione in vigore nel paese in cui l'apparecchio viene utilizzata.
• Questo elettrodromestico è fornito per funzionare con GPL o gas naturale. La conversione per l'uso con GPL e gas naturali deve essere eseguita da una persona qualificata.

■ Per il massimo rendimento ed il minor consumo, assicurateVi che la pressione di alimentazione del gas rispetti i valori indicati nella tabella delle "Caratteristiche dei Bruciatori". Qualora la pressione del gas impiegato sia diversa (o variabile) rispetto a quella prevista, è necessario installare, sulla tubazione in ingresso, un appropriato regolatore di pressione per gas canalizzati (NON GPL) conforme alla norma UNI EN88.

L'utilizzo di regolatori di pressione per gas liquidi (GPL) è consentito purchè questi siano conformi alla norma UNI EN 12864

• È obbligatorio per legge che tutti gli elettrodomestici a gas siano installati da persone competenti in conformità con la corrente edizione delle Norme sull'installazione e l'uso sicuro del gas
• È necessario garantire il rispetto della legge per il proprio interesse e per motivi di sicurezza

Informazioni generali

Il collegamento alla rete del gas può essere effettuato con un tubo rigido in rame o con un tubo flessibile in acciaio a parete continua nel rispetto delle prescrizioni stabilite dalla norma vigente.

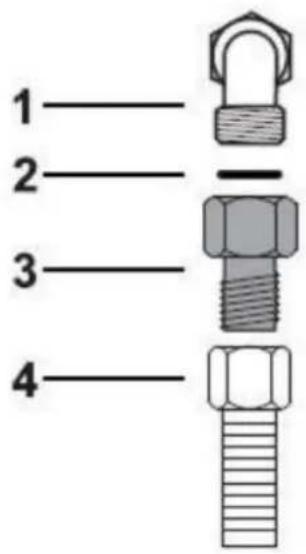

Allacciamento con tubo flessibile in acciaio

Eseguire il collegamento alla rete del gas utilizzando un tubo flessibile in acciaio a parete continua conforme alle caratteristiche indicate dalla norma vigente.

Avvitare il raccordo 3 al raccordo gas 1 dell'apparecchio interponendo sempre la guarnizione 2 in dotazione.

Ad installazione completata, verificare eventuali perdite con una soluzione saponosa, mai con una fiamma.

Allacciamento con tubo flessibile in acciaio con raccordo conico

Eseguire il collegamento alla rete del gas utilizzando un tubo flessibile in acciaio a parete continua conforme alle caratteristiche indicate dalla norma vigente.

Avvitare accuratamente il raccordo 3 al raccordo gas 1 (filetto ½" ISO 228 -1) dell'apparecchio interponendo sempre la guarnizione 2 in dotazione. Applicare del materiale isolante sul filetto del raccordo 3, dopodichèavvitare il tubo flessibile in acciaio 4 al raccordo 3.

Ventilazione nei locali

L'apparecchio deve essere installato in locali permanentemente ventilati, come previsto dalle norme vigenti (l'installatore deve seguire le norme in vigore UNI-CIG 7129 - 7131 e successivi aggiornamenti).

Per il buon funzionamento dell'apparecchio a gas è indispensabile che nel locale possa affluire, in modo naturale, l'aria necessaria alla combustione del gas.

L'afflusso di aria nel locale deve avvenire direttamente attraverso aperture praticate su pareti esterne. Queste aperture devono avere una sezione libera di passaggio di almeno 100 cm2 se l'apparecchiatura è dotata di dispositivo di sicurezza o 200 cm2 se l'apparecchiatura non è dotata di dispositivo di sicurezza.

Il locale deve essere mantenuto adeguatamente ventilato per eliminare il calore e l'umidità prodotti dalle cotture; in particolare, dopo un uso prolungato, èconsigliabile aprire una finestra o aumentare la velocità di eventuali ventilatori.

IL PIANO DEVE ESSERE CONNESSO ALL'ALIMENTAZIONE SOLO DA PERSONALE QUALIFICATO E COMPETENTE. VERIFICARE CON UN ELETTRICISTA CHE L'IMPIANTO ELETTRICO DOMESTICO SIA ADATTO SENZA MODIFICHE, QUALSIASI MODIFICA DEVE ESSERE APPORTATA SOLO DA UN TECNICO QUALIFICATO.

■ Verificare che la tensione nominale e il tipo di corrente della rete di distribuzione corrispondano ai valori indicati sulla targa caratteristiche applicata al prodotto.
■ Utilizzare sempre una presa elettrica con contatto di protezione correttamente installato.
■ Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare sempre dalla spina. Il cavo non deve essere schiacciato.
■ Collegando l'apparecchiatura a una prolunga, adattatore o presa multipla esiste il rischio di incendio. Accertarsi che il collegamento di messa a terra sia in linea con le disposizioni e le norme in vigore.
■ Il cavo di alimentazione non deve riscaldarsi ad una temperatura superiore a 90°.
■ Se l'apparecchio viene collegato direttamente all'alimentazione, deve essere installato un interruttore di circuito omni-polare con un minimo di apertura di 3 mm tra i contatti.
■ L'apparecchiatura è predisposta per un funzionamento con una tensione di alimentazione di 220-240 V monofase. Il collegamento deve essere eseguito in conformità con le norme e le disposizioni di legge in vigore. Prima di effettuare il collegamento accertatevi che la presa o l'interruttore omni-polare usati siano facilmente raggiungibili una volta installata l'apparecchiatura.

■ Se il cavo è danneggiato o deve essere sostituito, l'operazione deve essere eseguita dal centro assistenza o da un tecnico qualificato onde evitare qualsiasi inconveniente. Il metodo di collegamento è mostrato a fianco.

SMALTIMENTO: Non smaltire questo prodotto come rifiuto urbano indifferenziato. È necessaria la raccolta differenziate di tale rifiuto per sottoporlo a trattamento speciale.

Questo elettrodomestico è etichettato in conformità alla direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Garantendo che questo elettrodomestico verrà smaltito correttamente, si contribuisce a evitare qualsiasi eventuale danno all'ambiente e alla salute umana che potrebbe altrimenti essere causato qualora lo smaltimento avvenisse in modo errato.

Il simbolo sul prodotto indica che non può essere trattato come un normale rifiuto domestico. Deve essere conferito presso un centro di raccolta per il riciclo di apparecchi elettrici ed elettronici.

Questo elettrodomestico richiede uno smaltimento dei rifiuti speciale. Per ulteriori informazioni riguardo al trattamento, il recupero e il riciclo di questo prodotto, rivolgersi al proprio comune, al proprio servizio di smaltimento dei rifiuti domestici o al negozio presso il quale è stato acquistato.

Per informazioni più dettagliate sul trattamento, il recupero e il riciclo di questo prodotto, rivolgersi al proprio comune, al proprio servizio di smaltimento dei rifiuti domestici o al negozio presso il quale è stato acquistato il prodotto.

Conversione del gas / Regolazione minimo

■ Prendere delle precauzioni riguardo alle operazioni e alle modifiche da apportare quando si passa da un gas all'altro.
■ Tutto il lavoro deve essere svolto da un tecnico qualificato.
■ Prima di cominciare, chiudere il gas e l'alimentazione elettrica dell'apparecchio.

Cambiare l'iniettore dei bruciatori

Rimuovere le griglie, il coperchio del bruciatore e lo spartifiamma.

Svitare l'iniettore utilizzando una chiave esagono 7mm e sostituirlo con l'iniettore destinato all'erogazione del nuovo tipo di gas. Dopo che gli iniettori sono stati sostituiti, è consigliabile stringerli con forza.

iniettore

Regolazione al livello minimo della fiamma.

Manopola di controllo

Rubinetto Anello di sigillo

Vite di regolazione by-pass

① Posizionare la manopola in posizione di minimo.
② Rimuovere la manopola e con un cacciavite sottile

.regolare la posizione de

③ La regolazione corretta si ottiene quando la fiamma ha una lunghezza di circa 3-4 mm.

• Per gas butano/propano, la vite di regolazione deve essere saldamente avvitata.
• Riposizionare la manopola di comando.

Assicurarsi che la fiamma non si spenga ruotando rapidamente alla portata minima. In tal caso, rimuovere la manopola di comando e apportare ulteriori regolazioni al flusso di gas, testandolo nuovamente una volta effettuata la regolazione.

④ Ripetere questo processo per tutti i bruciatori.

Non smontare l'albero del rubinetto: nel caso di malfunzionamento, sostituire l'intero rubinetto.
■ Un completo test di funzionamento e un test per l'eventualità di perdite deve essere compiuto dopo la conversione del gas (come ad es. acqua saponata o rilevatore di gas).

A conversione completata, un tecnico o un installatore qualificato deve mettere un segno "V" di spunta sull'esatta categoria di gas corrispondente alle impostazioni della piastra dati. Cancellare il precedente segno "V" di spunta.

Risoluzione dei problemi

■ Le riparazioni devono essere eseguite solo da tecnici abilitati. Riparazioni improprie potrebbero causare danni a cose o persone.
■ Tuttavia, alcuni problemi minori possono essere risolti come segue:

Problema Probabile causa Soluzione
Non si accende	Non c'è scintilla.	Verificare l'alimentazione elettrica.
	Il coperchio del bruciatore non è correttamente posizionato.	Posizionare correttamente il coperchio.
	Il rubinetto del gas è chiuso.	Aprire completamente il rubinetto del gas.
Fa fatica ad accendersi	Il rubinetto del gas non è completa-mente aperto.	Aprire completamente il rubinetto del gas.
	Il coperchio del bruciatore non è correttamente posizionato.	Posizionare correttamente il coperchio.
	Il dispositivo di accensione è contaminata da sostanze estranee.	Rimuovere le sostanze estranee con un panno asciutto.
	I bruciatori sono bagnati.	Asciugare bene i coperchi dei bruciatori.
Fa rumore quando brucia e quando viene acceso	Il bruciatore non è assemblato corretta-mente.	-Assemblare il bruciatore corretta-mente.
Le fiamme si spengono durante l'uso	Il cibo che viene cucinato bollendo si è riversato fuori dalla pentola e ha spento la fiamma.	Spegnere il bruciatore. Attendere un minuto e riaccendere.
	Una forte folata d'aria può avere spento la fiamma.	Si prega di spegnere il bruciatore e verificare le correnti d'aria nella zona di cottura, come finestre aperte. Attendere un minuto e riaccendere.
Fiamma gialla	Le feritoie dello spartifiamma sono ostruite.	Pulire lo s[partifiamma
	Viene utilizzato un gas differente.	Verificare il tipo di gas utilizzato.
Fiamma instabile	Il coperchio del bruciatore non è corretta-mente posizionato.	Assemblare correttamente il coperchio del bruciatore.
Puzza di gas	Fuga di gas.	Smettere di usare il prodotto e chiudere la valvola centrale. Aprire la finestra per ventilare. Contattare il servizio di assisten-za clienti utilizzando un telefono esterno.

Se il problema non si risolve, si prega di contattare il Servizio di Assistenza Clienti.

MK

Master Kitchen

Gas hob - User manual

EN

MODELLO: MKHG 641F E XS
