PS 6048 - Caricabatterie RCF - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo PS 6048 RCF in formato PDF.
| Tipo di prodotto | Caricabatterie / Alimentatore |
| Marca | RCF |
| Modello | PS 6048 |
| Tensione di ingresso | 100-240 V AC, 50/60 Hz |
| Tensione di uscita | 48 V CC |
| Corrente di uscita | 6 A |
| Potenza massima | 288 W |
| Modalità di carica | Corrente costante / tensione costante (CC/CV) |
| Caratteristiche di protezione | Sovraccarico, corto circuito, sovratensione, sovracorrente, sovratemperatura |
| Indicatori LED | Accensione, stato di carica, guasto |
| Temperatura operativa | 0°C a 40°C |
| Temperatura di stoccaggio | -20°C a 60°C |
| Dimensioni (L x A x P) | 200 x 85 x 150 mm |
| Peso | 1,2 kg |
| Materiale dell'alloggiamento | Metallo con griglie di ventilazione |
| Raffreddamento | Convezione naturale |
| Certificazioni | CE, RoHS |
| Tipi di batteria compatibili | Piombo-acido (AGM, Gel, Allagate) o Litio (se supportato) |
| Algoritmo di carica | Multistadio per una durata ottimale della batteria |
| Connettore di ingresso CA | IEC C14 |
| Connettore di uscita CC | Anderson Powerpole o morsetti a vite |
Domande frequenti - PS 6048 RCF
Domande degli utenti su PS 6048 RCF
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Caricabatterie in formato PDF gratuitamente! Trova il tuo manuale PS 6048 - RCF e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. PS 6048 del marchio RCF.
MANUALE UTENTE PS 6048 RCF
RISOLUZIONE DEI PROBLEMI 25
DATI TECNICI 26
FUSIBILI 26
IMPORTANT
RISOLUZIONE DEI PROBLEMI
DATI TECNICI
FUSIBILI
16
18
18
18
20
21
22
23
24
25
26
26
IMPORTANTE
Prima di collegare ed utilizzare questo prodotto, leggere attentamente le istruzioni contenute in questo manuale, il quale è da conservare per riferimenti futuri. Il presente manuale costituisce parte integrante del prodotto e deve accompagnare quest'ultimo anche nei passaggi di proprietà, per permettere al nuovo proprietario di conoscere le modalità d'installazione e d'utilizzo e le avvertenze per la sicurezza. L'installazione e l'utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità.
ATTENZIONE: per prevenire i rischi di fiamme o scosse elettriche, non esporre mai questo prodotto alla pioggia o all'umidità.
AVVERTENZE PER LA SICUREZZA
- Tutte le avvertenze, in particolare quelle relative alla sicurezza, devono essere lette con particolare attenzione, in quanto contengono importanti informazioni.
2.1 ALIMENTAZIONE DA RETE ELETTRICA
- La tensione di alimentazione dell'apparecchio ha un valore sufficientemente alto da costituire un rischio di folgorazione per le persone: non procedere mai all'installazione od alla connessione dell'apparecchio con il cavo dell'alimentazione collegato alla rete elettrica.
- Prima di alimentare questo prodotto, assicurarsi che tutte le connessioni siano corrette e che la tensione della vostra rete di alimentazione corrisponda quella di targa dell'apparecchio, in caso contrario rivolgetevi ad un rivenditore RCF.
- Le parti metalliche dell'apparecchio sono messe a terra tramite il cavo di alimentazione. Un apparecchio avente costruzione di CLASSE I deve essere connesso alla presa di rete con un collegamento al conduttore di protezione (terra).
- Accertarsi che il cavo di alimentazione dell'apparecchio non possa essere calpestato o schiacciato da oggetti, al fine di salvaguardarne la perfetta integrità.
- Per evitare il rischio di shock elettrici, non aprire mai l'apparecchio: all'interno non vi sono parti che possono essere utilizzate dall'utente.
- La spina del cavo d'alimentazione è utilizzata come dispositivo di scollegamento e deve rimanere sempre facilmente accessibile.
2.2 BATTERIE
- La tensione nominale è 48 V c.c. (pertanto, occorre collegare in serie più batterie aventi una tensione nominale inferiore, es. 4 x 12 V).
- Utilizzare sempre batterie ricaricabili, opportunamente scelte in funzione del massimo carico possibile.
- Verificare che sia rispettata la polarità delle batterie.
- Non cortocircuitare le batterie (ad esempio collegando i 2 poli opposti con un filo di metallo).
-
Smaltire le batterie esaurite facendo riferimento alle norme di legge vigenti (nel paese di utilizzo) in materia di ecologia e protezione dell'ambiente.
-
Impedire che oggetti o liquidi entrino all'interno del prodotto, perché potrebbero causare un corto circuito. L'apparecchio non deve essere esposto a stillicidio o a spruzzi d'acqua; nessun oggetto pieno di liquido (quali vasi) e nessuna sorgente di fiamma nuda (es. candele accese) deve essere posto sull'apparecchio.
IMPORTANTE
-
Non eseguire sul prodotto interventi / modifiche / riparazioni se non quelle espressamente descritte sul manuale istruzioni. Contattare centri di assistenza autorizzati o personale altamente qualificato quando:
-
l'apparecchio non funziona (o funziona in modo anomalo);
- il cavo di alimentazione è danneggiato;
- oggetti o liquidi sono entrati nell'apparecchio;
-
l'apparecchio ha subito forti urti.
-
Qualora questo prodotto non sia utilizzato per lunghi periodi, scollegare il cavo d'alimentazione dalla rete e le batterie.
-
Nel caso che dal prodotto provengano odori anomali o fumo, spegnerlo immediatamente e scollegare il cavo d'alimentazione e le batterie.
-
Non collegare a questo prodotto altri apparecchi e accessori non previsti.
Quando è prevista l'installazione sospesa, utilizzare solamente gli appositi punti di ancoraggio e non cercare di appendere questo prodotto tramite elementi non idonei o previsti allo scopo.
Verificare inoltre l'idoneità del supporto (parete, soffitto, struttura ecc., al quale è ancorato il prodotto) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza dell'impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore.
Per evitare il pericolo di cadute, non sovrapporre fra loro più unità di questo prodotto, quando questa possibilità non è espressamente contemplata dal manuale istruzioni.
- La RCF S.p.A. raccomanda vivamente che l'installazione di questo prodotto sia eseguita solamente da installatori professionali qualificati (oppure da ditte specializzate) in grado di farla correttamente e certificarla in accordo con le normative vigenti. Tutto il sistema audio dovrà essere in conformità con le norme e le leggi vigenti in materia di impianti elettrici.
- Sostegni e Carrelli
Se previsto, il prodotto va utilizzato solo su carrelli o sostegni consigliati dal produttore. L'insieme apparecchio-sostegno / carrello va mosso con estrema cura. Arresti improvvisi, spinte eccessive e superfici irregolari o inclinate possono provocare il ribaltamento dell'assieme. - Non ostruire le griglie di ventilazione dell'unità. Collocare il prodotto lontano da fonti di calore e garantire la circolazione dell'aria in corrispondenza delle griglie di aerazione.
- Non usare solventi, alcool, benzina o altre sostanze volatili per la pulitura delle parti esterne dell'unità; usare un panno asciutto.
RCF S.P.A. VI RINGRAZIA PER L'ACQUISTO DI QUESTO PRODOTTO, REALIZZATO IN MODO DA GARANTIRNE L'AFFIDABILITÀ E PRESTAZIONI ELEVATE.
DESCRIZIONE
PS 6048 è un alimentatore che assicura la continuità dell'alimentazione nei sistemi audio con funzioni d'emergenza in accordo con la norma EN 54-16 (es. per i sistemi DXT 9000 e DXT 7000EN); deve essere implementato di batterie ed include le funzioni di ricarica e controllo.
INSTALLAZIONE

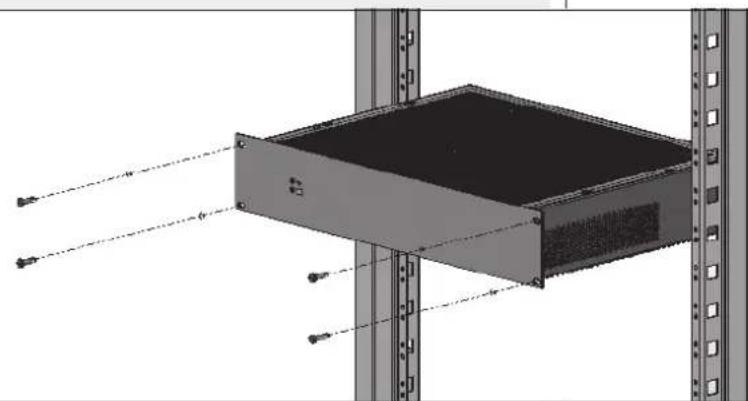

Fissare l'unità al rack 19" tramite 4 viti.
In accordo con la norma EN 54-16, l'alimentatore d'emergenza deve essere installato nello stesso rack dove è presente il sistema audio con funzioni d'emergenza (od una sua sezione) a cui è collegato.
RACK 19" - 2U
Durante il funzionamento normale, l'alimentatore PS 6048 ricarica le batterie e le mantiene cariche.
La corrente massima erogabile continuamente (I max a) durante la ricarica delle batterie e data da:
C: capacità delle batterie [A h]
Quando l'alimentazione da rete elettrica è disponibile, la corrente massima erogabile per un breve tempo (I max b) corrisponde al valore nominale (12 A).
Durante questo tempo, le batterie non sono ricaricate (e non si scaricano).
Quando l'alimentazione da rete elettrica NON è disponibile, la corrente massima erogabile dalle batterie (I max c) è 150 A se il jumper interno è impostato su "75" o 100 A se impostato su "50".

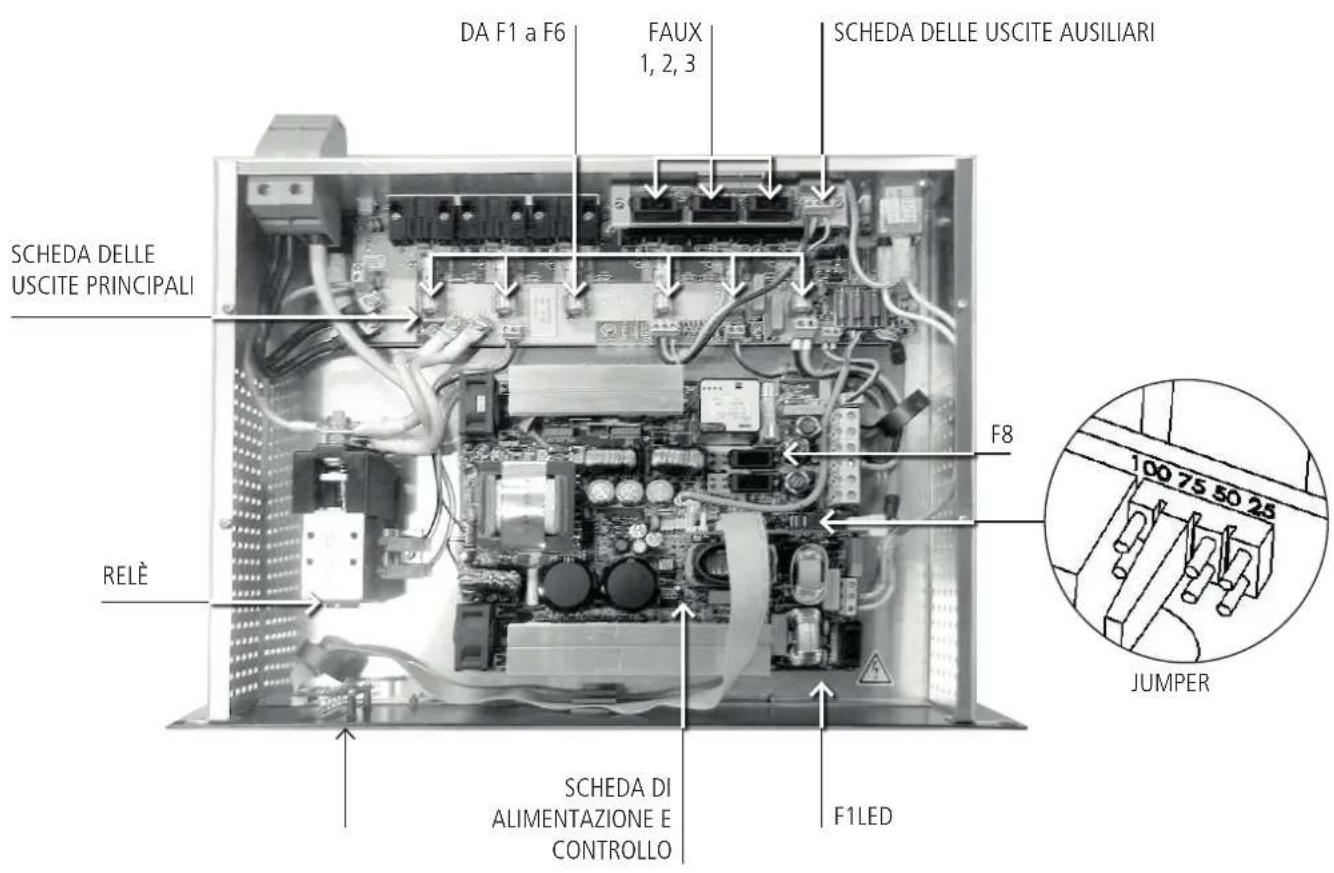

Impostare il jumper interno su "75" ed usare batterie con capacità compresa tra 86 e 225 Ah.
b) I max c = 100 A
Impostare il jumper interno su "50" ed usare batterie con capacità compresa tra 65 e 225 Ah.
L'impostazione di fabbrica del jumper è la posizione "75".
Ogni altra impostazione è equivalente alla posizione "50".
MODELLI APPROVATI DI BATTERIE:
- Yuasa serie NPL;
- Powersonic serie GB;
- ABT serie TM;
- Enersys serie VE;
- Effekta serie BTL;
- Long serie GB.
È consigliabile proteggere le batterie con un fusibile (a bassa resistenza, di tipo "gG") scelto considerando la massima intensità di corrente.
Il sensore di temperatura delle batterie deve essere posizionato il più vicino possibile alla batterie, ma non è necessario che sia in contatto con queste; ad esempio, potrebbe essere fissato al cavo.
L'alimentatore PS 6640 verifica la resistenza delle batterie (incluse le connessioni) ogni 4 ore.
Il valore di resistenza usato come soglia di guasto è 32 mΩ ±10% (se il jumper è impostato nella posizione "75") o 48 mΩ ±10% (jumper su "50"); sopra questa soglia si ha la segnalazione di guasto, in quanto le batterie non hanno più la durata richiesta nel caso che manchi l'alimentazione da rete elettrica.
Per evitare possibili indicazioni false di guasti, usare cavi per batterie i più corti possibile e con sezioni elevate (max. 35 mm²).
Approssivativamente, la resistenza per metro di cavo (con 2 fili di rame) è:
- 3,6 mΩ/m (sezione 10 mm²);
- 2,3 mΩ/m (sezione 16 mm²);
- 1,5 mΩ/m (sezione 25 mm²);
- 1,1 mΩ/m (sezione 35 mm²).
ESEMPIO: IL VALORE DI RESISTENZA DI UN CAVO LUNGO 1,5 M E DI SEZIONE 10 MM² E 5,4 MΩ.
DATE LE BATTERIE RACCOMANDATE, È CONSIGLIABILE L'USO DI UN CAVO LUNGO 1,5 M E DI SEZIONE 25 MM ^2 .
IL FUSIBILE DELLE BATTERIE AGGIUNGE CIRCA 1÷2 MΩ. IL COLLEGAMENTO E LA CRIMPATURA DOVREBBERO ESSERE REALIZZATI CORRETTAMENTE PER OTTENERE LA MINIMA RESISTENZA POSSIBILE.
LED SUL PANNELLO FRONTALE E FUNZIONAMENTO
Il LED MAINS FAULT 1, quando è acceso giallo, indica un problema all'alimentazione da rete elettrica, segnalato anche dal rispettivo contatto "pulito" (ritardato di 5 s) sul pannello posteriore.
Si ha quando:
- la tensione di rete è inferiore a 185 V ac ±5% (se il caricabatterie non sta ricaricando) oppure 165 V ac ±5% (se il caricabatterie sta ricaricando) oppure è totalmente assente;
- il fusibile di protezione F1 sulla scheda madre è bruciato (o assente);
- il caricabatterie è guasto;
- la temperatura interna è troppo alta.
LED acceso verde: nessun guasto (funzionamento corretto).
Il LED BATTERY FAULT 2, se acceso giallo, indica un problema alle batterie, segnalato anche dal rispettivo contatto "pulito" sul pannello posteriore.
Si ha quando:
- le batterie non sono presenti (il test è effettuato nel seguente modo: ogni 30 secondi per i primi 20 minuti dopo l'avviamento e successivamente ogni quarto d'ora; se sarà rilevato un guasto, il test sarà effettuato ogni 30 secondi per 20 minuti dopo la scomparsa del problema);
- la resistenza interna delle batterie è troppo alta (è effettuato un test ogni 4 ore quando l'alimentazione da rete elettrica è presente e la corrente d'uscita dal caricabatterie è inferiore a 12A; il valore limite della resistenza è 32 mΩ ±10%);
- la tensione delle batterie è inferiore a 47 V ±3% (quando l'alimentazione da rete è presente).
Un sistema di compensazione della tensione mantiene le caratteristiche di carica entro i limiti delle batterie (e nel campo della temperatura di funzionamento).
LA SOGLIA DI PROTEZIONE DELLE BATTERIE PER TENSIONE TROPPO BASSA È 43,2 V ±3 %.
QUANDO LA TENSIONE DELLE BATTERIE RAGGIUNGE LA SOGLIA DI PROTEZIONE, UN RELÈ INTERROMPE LA CONNESSIONE TRA LE BATTERIE E TUTTE LE USCITE (PRINCIPALI ED AUSILIARIE).
Protezione da collegamento inverso (polarità invertite) delle batterie:
- se all'accensione, il relè in serie alle batterie interrompe il collegamento;
- se durante il funzionamento, brucia il fusibile F8.
Se la tensione delle batterie è superiore a 60 V ±3% od inferiore a 40 V ±3%, il collegamento delle batterie è interrotto.
LED acceso verde: nessun guasto (funzionamento corretto).
II LED OUTPUT VOLTAGE FAULT 3, se acceso giallo, indica l'assenza di tensione su una o più uscite (nota: tutte le nove uscite sono controllate), problema segnalato anche dal rispettivo contatto "pulito" sul pannello posteriore.
LED acceso verde: nessun guasto (funzionamento corretto).
4 Sei (da 1 a 6) uscite principali 48 V c.c. (per amplificatori).
Connettori: terminali a vite bloccabili (max. sezione conduttori: 16 mm ^4 ).
5 Tre (7, 8, 9) uscite ausiliarie 48 V c.c. .
Connettori: terminali a vite (max. sezione conduttori: 2.5 mm ^4 ).
6 Uscite logiche per segnalazione remota di guasti.
Da sinistra a destra:
MAINS FAULT (guasto alimentazione rete elettrica), BATTERY FAULT (guasto batterie), OUTPUT VOLTAGE FAULT (guasto uscite).
Connettori: terminali a vite (max. sezione conduttori: 1.5 mm ^4 ).
Ciascuna uscita logica ha tre tre contatti "puliti": normalmente chiuso (NC), comune e normalmente aperto (NO). Le indicazioni di guasto si ottengono collegando questi contatti ad ingressi logici di dispositivi di controllo.
La massima corrente applicabile ai contatti è 1 A a 24 V c.c. oppure 0,5 A a 120 V c.a. .
7 Ingresso per il cavo d'alimentazione da rete elettrica (bloccabile, IEC320, sezione dei conduttori: 2,5 mm²).
8 Ingresso per il sensore di temperatura delle batterie.
9 Ingresso 48 V c.c. per il collegamento delle batterie.
Connettori: terminali a vite (max. sezione conduttori: 50 mm ^4 ).
Quattro batterie da 12 V devono essere collegate in serie (tensione totale: 48 V dc).
CABLAGGIO
a. Collegare il cavo delle batterie all'ingresso 48 V c.c. 9 del PS 6048, ma NON collegarlo ad i terminali delle batterie.
b. Dopo aver connesso il cavo dell'alimentazione da rete elettrica e tutti i carichi, mettere la linea in tensione (accendere l'interruttore di rete a monte).
c. Verificare la tensione d'uscita verso i carichi.
d. Collegare i terminali delle batterie.
Il PS 6048 funziona correttamente quando i suoi tre LED sul pannello frontale sono tutti accesi e verdi.
IMPORTANTE: SE GLI AMPLICATORI NON SONO ALIMENTATI DALLA STESSA RETE ELETTRICA COLLEGATA AL PS 6048, UN EVENTUALE GUASTO DI RETE DI UN AMPLICATORE DEVE SEGNALARE UN ALLARME AL SISTEMA AUDIO D'EVACUAZIONE.
UTILIZZO DI DIODI PER IL COLLEGAMENTO CON MU 7100EN (DXT 7000EN)
Per collegare l'ingresso 48VDC dell'unità centrale MU 7100EN (del sistema DXT 7000EN), è necessario inserire dei diodi in modo da ottenere una caduta di tensione di circa 4 V.
MANUTENZIONE
Al fine di garantire la sua miglior funzionalità ed affidabilità, il prodotto deve essere installato in un luogo asciutto e ventilato e mantenuto pulito. RCF S.p.A. non è in alcun caso responsabile per i danni connessi con l'uso improprio o errata manutenzione.
ATTENZIONE: NON usare batterie non adatte, in quanto ciò potrebbe causare un rischio di esplosione.
Le batterie usate devono essere smaltite in conformità con le norme vigenti.
- verificare la presenza dell'alimentazione da rete elettrica;
- controllare i fusibili (solo assistenza RCF);
- controllare la tensione di ciascuna singola uscita;
- verificare che ciascuna batteria da 12 V abbia una tensione uguale o superiore a 11,5 V;
- ripetere le misure dopo aver scollegato i carichi e le batterie;
- controllare le indicazioni dei LED sul pannello frontale;
- dopo aver effettuato tutti i controlli sopraelencati, verificare la compatibilità del carico.
IL LED BATTERY FAULT LED È ACCESO GIALLO:
- controllare se la tensione (totale) delle batterie è compresa nel campo 40 ÷ 60 V;
- verificare il cablaggio delle batterie (e la corretta polarità).
LE BATTERIE NON SI INSERISCONO QUANDO MANCA LA TENSIONE DI RETE:
- verificare la tensione di ogni singola batteria;
- controllare il collegamento delle batterie ed il rispettivo fusibile di protezione;
- controllare la tensione di ciascuna singola uscita.
I LED SUL PANNELLO FRONTALE NON SONO ACCESI:
- verificare la presenza dell'alimentazione da rete elettrica;
- controllare il collegamento delle batterie ed il rispettivo fusibile di protezione;
- controllare la tensione di ciascuna singola uscita;
- controllare il "flat cable" interno (solo assistenza RCF).
DATI TECNICI
TEMPERATURA DI FUNZIONAMENTO:
UMIDITÀ RELATIVA:
TEMPERATURA INTERNA, SOGLIA DI PROTEZIONE:
TEMPERATURA DI STOCCAGGIO:
TENSIONE DI FUNZIONAMENTO (DA RETE):
CORRENTE ASSORBITA (A 195 V):
CONSUMO (POTENZA A PIENO CARICO):
TENSIONE NOMINALE BATTERIE:
CAPACITÀ BATTERIE CONSENTITA:
DIMENSIONI:
PESO NETTO:
CPR:
NORMA DI REFERIMENTO:
48 V c.c.
54,4 V c.c. ±0,5%
7200 W (jumper interno su "75")
4800 W (jumper interno su "50")
150 A (jumper interno su "75")
100 A (jumper interno su "50")
6 (da 1 a 6)
1536 W
32 A
3 (da 7 a 9)
240 W
5 A
12 A
-5 ÷ +45 °C (con l ricarica: 12 A)
20 ÷ 95 % senza condensa
+65°C
-25 ÷ +85 °C
230 V c.a. ±15% (47 ÷ 63 Hz), classe I
4 A
760 W
profondità senza connettori: 344 mm
profondità con connettori: 399 mm
5,9 kg
0333-CPR-075383-2, 2011
EN 54-4 (1997) + A1 (2002) + A2 (2006)
FUSIBILI
SCHEDA MADRE F1 (ALIMENTAZIONE RETE):
SCHEDA MADRE F8:
T8A 5x20 250V (potere di interruzione: 1500 A)
T12.5A 5x20
32 A gG 10x38
F5A 5x20
scegliere un fusibile con curva gG
secondo la corrente massima delle batterie
(es. 80/100/125 A)
Salvo eventuali errori ed omissioni.
RCF S.p.A. si riserva il diritto di apportare modifiche senza preavviso.
HEADQUARTERS:
RCF S.p.A. Italy
tel. +39 0522 274 411
e-mail: info@rcf.it
RCF UK
tel. 0844 745 1234
Int. +44 870 626 3142
e-mail: info@rcfaudio.co.uk
RCF France
tel. +33 1 49 01 02 31
e-mail: france@rcf.it
RCF Germany
tel. +49 2203 925370
e-mail: germany@rcf.it
RCF Spain
tel. +34 91 817 42 66
e-mail: info@rcfaudio.es
RCF Belgium
tel. +32 (0) 3 - 3268104
e-mail: belgium@rcf.it
RCF USA Inc.
tel. +1 (603) 926-4604
e-mail: info@rcf-usa.com
www.rcfaudio.com
- IMPORTANT
- IMPORTANTE
- AVVERTENZE PER LA SICUREZZA
- ALIMENTAZIONE DA RETE ELETTRICA
- BATTERIE
- DESCRIZIONE
- INSTALLAZIONE
- b) I max c = 100 A
- MODELLI APPROVATI DI BATTERIE:
- LED SUL PANNELLO FRONTALE E FUNZIONAMENTO
- CABLAGGIO
- UTILIZZO DI DIODI PER IL COLLEGAMENTO CON MU 7100EN (DXT 7000EN)
- MANUTENZIONE
- IL LED BATTERY FAULT LED È ACCESO GIALLO:
- LE BATTERIE NON SI INSERISCONO QUANDO MANCA LA TENSIONE DI RETE:
- I LED SUL PANNELLO FRONTALE NON SONO ACCESI:
- DATI TECNICI
- HEADQUARTERS:
Marca : RCF
Modello : PS 6048
Categoria : Caricabatterie
