MANUALE UTENTE EA645GF11C SIEMENS

Numero E et numero FD :

Normedi sicurezza. 8

Norme di sicurezza relative all'apparecchio. 8

Cause dei danni. 8

Tutela dell'ambiente 9

Smaltimento ecologico 9

Consiglio per il risparmio energetico 9

Conoscere l'apparechio 9

Le zone di cottura 9

Indicatore del calore residuo e delle zone di cottura. 9

Regolazione del piano di cottura 10

Attivazione e disattivazione del piano di cottura. 10

Regolazione della zona di cottura 10

Tabella di cottura 10

Pulizia e manutenzione 11

Vetroceramica 11

Cornice del piano di cottura 11

Servizio di assistenza tecnica 11

Istruzioni di montaggio 12

Preparazione dei mobili 12

Inserimento del piano di cottura 12

Collegamento del piano di cottura 12

Smontaggio del piano di cottura 12

Norme di sicurezza

Leggere attentamente le presenti istruzioni per l'uso. Solo sono è possibile utilizzare il proprio piano di cottura in modo corretto e sicuro.

Custodire con la massima cura le presenti istruzioni per l'uso e il montaggio e il certificato di identificazione dell'apparecchio. Nel caso si ceda l'apparecchio a terzi allegare ancche i documenti corrispondenti.

Controllare l'apparecchio dopo averlo disimballato. Non metterlo in funzione qualora si riscontrassero danni.

Norme di sicurezza relative all'apparecchio

Questo appearecchio è adatto solo all'utilizzo in abitatazioni private. Utilizzato l'apparecchio esclusivamente per la preparazione di cibi. Durante il funzionamento non lasciare mai incontrato l'apparecchio.

Utilizzo sicuro

Adulti e bambini non devono mai utilizzato l'apparecchio da soli, se

non sono in condizioni fisiche o mentali appropriate
o non hanno adeguata esperienza e conoscenze

Surriscaldamento di olio e burro

Pericolo di incendio!

L'olio e il burro surriscaldati si infiammano rapidamente. Non lasciarli mai incustoditi e non versare mai acqua sul burro o sull'olio bollenti. Soffocare le fiamme con un coperchio o con un piatto. Disattivare la zona di cottura.

Zone di cottura calde

Pericolo di scottature!

Non toccare mai le zone di cottura calde. Tenere lontano i bambini dal piano di cottura.

Pericolo di incendio!

Non appoggiare mai oggetti infiammabili sul piano di cottura.
Non tenere mai oggetti infiammabili o bombolette spray nei cassetti sottostanti al piano di cottura.

Zone di cottura e fondi di pentola bagnati

Pericolo di lesions!

La pressione del vapore generato alla presenza di liquido tra il fondo della pentola e la zona di cottura potrebbe far saltare improvisamente la pentola verso l'alto. Tenere sempre asciutti la zona di cottura e il fondo della pentola.

Incrinature nella vetroceramica

Pericolo di scariche elettriche!

In presenza di eventuali rotture, incrinature o crepe nella vetroceramica disattivare il fusabile all'interno della scatola dei fusibili. Chiamare il servizio di assistenza tecnica.

Riparazioni effettuate in modo improprio

Pericolo di scariche elettriche!

Gli interventi di riparazione effettuati in modo non conformere rappresentano una fonte di pericolo. In caso di apparecchioGUasto disattivare il fusibile nella scatola corrispondente. Chiamare il servizio di assistenza tecnica. Le riparazioni devono essere effettuate unicamente dai tecnici del nostro servizio di assistenza.

Cause dei danni

Attenzione!

I fondi ruvidi di pentole e padelle grafiano la vetroceramica.
Non lasciare pentole vuote sulle zone di cottura accese per evitare danni.
Non appoggiare mai pentole e padelle calde sul pannello comandi, sul Campo degli indicatori o sulla cornice per evitare danni.
La caduta di oggetti duri o appuntiti sul piano di cottura cui provocare danni.
- Se appoggiati sulle zone di cottura calde la pellicola in alluminio o i contentitori in plastica si sciolgono. La pellicola di protezione della cucina non è adatta a quello piano di cottura.

Riepilogo

Nella seguente tabella sono indicati i danni più frequenti:

Danni	Cause	Provvedimento
Macchie	Fuoriuscita di cibi	Rimuovere subito i cibi fuoriusciti con un raschietto per vetro.
	Detergenti non adatti	Utilizzare unicamente detergenti adatti alla vetroceramica
Graffi	Sale, zucchero e sabbia	Non utilizzato il piano di cottura come superficie di lavoro o di appoggio
	I fondi ruvidi di pentole e padelle graf- fiano la vetroceramica.	Controllare le proprie stoviglia.
Variazioni cro-matiche	Detergenti non adatti	Utilizzato unicamente detergenti adatti alla vetroceramica
	Sfregamento delle pentole (ad es. alluminio)	Sollevare pentole e padelle quando le si sposta.
Fratture	Zucchero, cibi molto zuccherosi	Rimuovere subito i cibi fuoriusciti con un raschietto per vetro.

Tutela dell'ambiente

Disimballare l'apparecchio e smaltire la confezione nel rispetto dell'ambiente.

Smaltimento ecologico

Questo apparecchio è conforme alla Direttiva europea 2002/96/CEE su apparecchi usati elettrici ed elettronici (WEEE - waste electrical and electronic equipment). La direttiva detta i termini per il ritiro e il ricerciaggio degli apparecchi vecchi valido a livello europeo.

Consigli per il risparmio energetico

• Coprire sempre le pentole con un coperchio di dimensioni adatte. La cotturaenza coperchio richiede molta più energia.
• Utilizzare pentole e padelle con fondi lisci. I fondi irregulari augmentano il consumo di energia.

Il diametro delle pentole e delle padelle deve corrispondere alle dimensioni della zona di cottura. In modo particolare l'utilizzo sulla zona di cottura di pentole troppo piccole causa sprechi d'energia. Attenzione: spesso i produttori di stoviglie indicano il diametro superiore della pentola che solitamente è più grande di quello del fondo.
Per quantità di alimenti ridotte utilizzato pentole piccole. Una pentola più grande, non del tutto piena, richiede molta energia.
- Cuocere con poca acqua per risparmiare energia e preservare le vitamine e i minerali contenuti nelle verdure.
Passare tempestivamente a un livello di cottura più basso.
Utilizzare il calore residuo del piano di cottura. Nel caso di tempi di cottura prolongati, spegnere la zona di cottura più 5-10 minuti prima della fine prevista per la cottura.

Conoscere l'apparecchio

Le istruzioni per l'uso valgono per diversi piani di cottura. A pag. 2 è riportato un sommario dei modelli con relative dimensioni.

Le zone di cottura

Zona di cottura	Attivazione e disattivazione
○ Zona di cot- tura a cir- cuito singolo
◎ Zona di cot- tura a cir- cuito doppio	Attivazione: ruotare il selettore delle zone di cottura verso destra e portarlo sul simbolo ⊙. Impostare il livello di cottura. Disattiva- zione: ruotare il selettore delle zone di cot- tura portandolo su 0 e regolare di nuovo. Non portare mai il selettore delle zone di cottura su 0 ruotandolo altri il simbolo ⊙.
∞ Zona di cot- tura per pen- tole ovali	Attivazione: ruotare il selettore delle zone di cottura verso destra e portarlo sul simbolo ∞. Impostare il livello di cottura. Disattiva- zione: ruotare il selettore delle zone di cot- tura portandolo su 0 e regolare di nuovo. Non portare mai il selettore delle zone di cottura su 0 ruotandolo altre il simbolo ∞.

Indicatore del calore residuo e delle zone di cottura

L'indicatore del calore residuo e delle zone di cottura si accende in presenza di una zona di cottura calda:

• Indicatore delle zone di cottura - durante l'esercizio poco après l'accensione di una zona di cottura.
  ■ Indicatore del calore residuo - dopo la cottura se la zona di cottura è ancora calda.

Il calore residuo può essere utilizzato per risparmiare energia, ad es. per tenere in caldo una pietanza piccola o per sciogliere la glassa.

Regolazione del piano di cottura

In quello capitolo viene illustrato come regolare le zone di cottura. Nella tabella sono indicati i livelli e i tempi di cottura per le diverse pietanze.

Attivazione e disattivazione del piano di cottura

Il piano di cottura si attiva e disattiva mediante il selettore delle zone di cottura.

Regolazione della zona di cottura

I pulsanti delle zone di cottura consentono di impostare il livello di riscaldamento delle zone di cottura stesse.

Livello di cottura 1 = potenza minima

Livello di cottura 9 = potenza massima

Avvertenza: La zona di cottura si regola mediante l'attivazione e la disattivazione del riscaldamento. Anche in caso di potenza massima si attiva e si disattiva il riscaldamento.

Tabella di cottura

Nella seguente tabella sono riportati alcuni esempi.

I tempi di cottura e i livelli di cottura dipendono dal tipo di alimento, dal peso e alla qualità del cibo. Pertanto sono possibili variazioni.

Mescalare regolarmente i cibi cremosi nelle vengono riscaldati.

Iniziare la cottura con il livello di cottura 9.

	Livello di cottura a fuoco lento	Durata della cottura a fuoco lento in minuti
Sciogliere
Cioccolato, glassa, gelatina	1	-
burro	1-2	-
Riscaldare e mantenere in caldo
Minestra (ad es. minestre di lenticchie)	1-2	-
Latte**	1-2	-
Stufare, cuocere a fuoco lento
Canederli, gnocchi	4*	20-30 min.
Pesce	3*	10-15 min.
Salse bianche, ad es. besciamella	1	3-6 min.
Bollire, cuocere a vapore, stufare
Riso (con doppia quantità di acqua)	3	15-30 min.
Patate lesse (con buccia)	3-4	25-30 min.
Patate lesse in acqua salata	3-4	15-25 min.
Pasta	5*	6-10 min.
Pasticci, minestre	3-4	15-60 min.
Verdure	3-4	10-20 min.
Verdure, surgelate	3-4	10-20 min.
Cuocere nella pentola a pressione	3-4	-
Brasare
Involtini	3-4	50-60 min.
Stufato	3-4	60-100 min.
Gulasch	3-4	50-60 min
Cuocere in padella**
Fettina, naturale o impanata	6-7	6-10 min.
Fettina, surgelata	6-7	8-12 min.
Bistecca (spessore 3 cm)	7-8	8-12 min.
Pesce e filetto di pesce naturale	4-5	8-20 min.
Pesce o filetto di pesce impanato	4-5	8-20 min.
Pesce o filetto di pesce impanato e surgelato, ad es. bastoncini di pesce	6-7	8-12 min.
Pietanze surgelate cotte in padella	6-7	6-10 min
Torte flambé	5-6	progressivement

• Prosecuzione della cottura alla coperchio
  ** Senza coperchio

Pulizia e manutenzione

Le avventenze continue in quello capitolo sono di aiuto nella pulizia e nella cura del piano di cottura.

I detergenti adatti sono disponibili presso il servizio di assistenza clienti o nel loro e-shop.

Vetroceramica

Pulire accuramente il piano di cottura dopo agli utilizzato per evitare che i residui di cibo si incrostino.

Pulire il piano di cottura solo quando si è completeness raffreddato.

Utilizzare unicamente detergenti adatti alla vetroceramica. Osservare le istruzioni per la pulizia indicate sulla confezione. Non utilizzato:

detersivi per piatti (lavaggio a mano) non diluiti
detergenti per lavastoviglie

detersivi abrasivi
detergenti aggressivi come spray per ilorno o smacchiatori
spugne abrasive
detergenti ad alta pressione o dispositivi a getto di vapore

In caso di sporco molto ostinato è preferibile utilizzato un raschietto per vetro reperibile in commercio. Rispettare le avventenze fornite dal produttore.

Un raschietto per vetro adatto più essere richiesto anche presso il servizio di assistenza clienti o il nostro e-shop.

Cornice del piano di cottura

Attenersi alle seguenti avvertenze in modo da non provocare danni alla cornice del piano di cottura:

Utilizzare solo soluzione alcalina di lavaggio calda.
Nonutilizzare strumenti affiliato abrasivi.
Nonutilizzareilraschietto pervetro.

Servizio di assistenza technique

Il nostro servizio di assistenza tecnica è a completeness per eventuali riparazioni dell'apparecchio.

Codice del prodotto (E) e numero di produzione (FD):

Quando ci si rivolge al servizio di assistenza tecnica bisogna indicate il codice del prodotto (E) e il numero di produzione (FD) dell'apparecchio. La targhetta di identificazione con i relativi numeri si trova nel certificato di identificazione dell'apparecchio.

Prestare attenzione al fatto che, in caso di utilizzo improprio, l'intervento del technique del servizio di assistenza non è miglioratoanche se effettuato durante il periodo di garanzia.

Trovate i dati di contatto di tutti i paesi nell'accluso elenco dei centri di assistenza clienti.

Ordine di riparazione e consulenza in caso di guasti

800-018346

Linea verde

CH 0848 840 040

Fidatevi della competenza del Costruttore. In quello modo avrete la garanzia di una riparazione effettuata da tecnici qualificati e con pezzi di ricambio originali per il vosto elettrodomestico.

Istruzioni di montaggio

Procedere nel modo seguente

Il collegamento dell'apparecchio può essere effettuato solo da un technique autorizzato La sicurezza durante il funzionamento viene garantita solo se il montaggio è stato eseguito in modo conforme alle presenti istruzioni. In caso di danni dovuti a un collegamento errato dell'apparecchio, il diritto di garanzia decade. In caso di danni dovuti a un montaggio scorretto, la responsabilità ricade su chi ha montato l'apparecchio.

La protezione da fatto deve essere garantita tramite il montaggio.

Il piano di cottura, la cucina o l'unità di lavoro devono essere forniti dallo stesso produttore e dotati di un contrassegno identico.

Inoltre, devono averre la stessa tensione nominale (vedere targhetto).

Osservare le istruzioni di montaggio della cucina o dell'unità di lavoro.

Il piano di lavoro deve essere stabile, in piano e orizzontale.

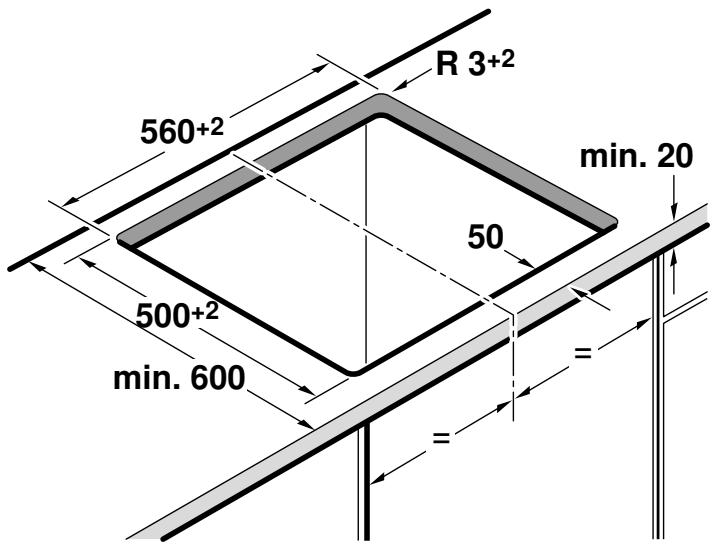

Preparazione dei mobili

Rimuovere i trucioli dopo i lavori di taglio.

I mobili da incasso devono essere termostabili fino a una temperatura di 90^ . Distanza minima dell'apertura delle pareti laterali: 70 mm.

Per evitare rigonfiamenti causati dall'umidità, sigillare le superfici di taglio in modo refrattario.

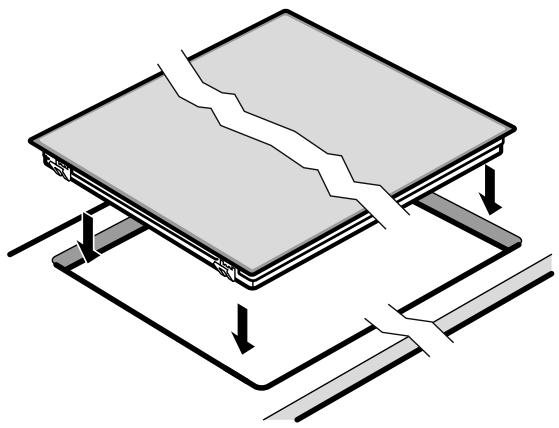

Inserimento del piano di cottura

Non schiacciare i cavi durante il montaggio. Inserire il piano di cottura fino al completto innesto.

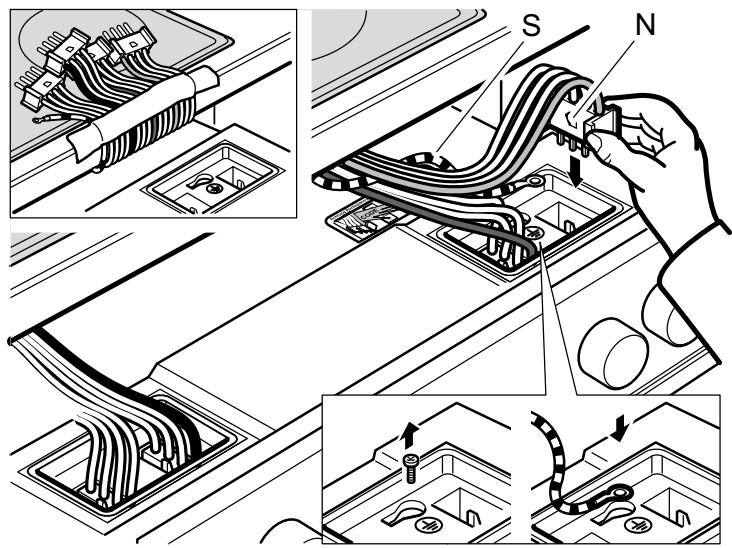

Collegamento del piano di cottura

La cucina o l'unità di comando vanno collegate alla rete, ma in assenza di tensione!

1. Inserire la cucina in modo che la spina a presa fissa sua accessibile.
2. Avvitare il conduttore di terra S (verde/giallo) del piano di cottura al punto di messa a terra $ della cucina.
3. Inserire la spina delle zone di cottura nella cucina o nelle'unità di dato. Il colore del cavo anteriore deve corrispondere a quello dell'etichetta adesiva. La sporenza N del conduttore deve trovarsi a sinistra.

Inserire la cucina. Durante il montaggio non schiacciare i cavi.

Avvertenza: In caso di piani di lavoro piastrellati, chiudere a tenuta le fughe tra le piastrelle mediante gomma siliconica.

Smontaggio del piano di cottura

Togliere tensione. Estrarre leggermente la cucina. Togliere la spina delle zone di cottura. Infine staccare il conduttore di terra. Estrarre il piano di cottura spingendolo dal basso.
