MANUALE UTENTE EQL4520BOZ ELECTROLUX

IT PIANO COTTURA ISTRUZIONI PER L'USO 2

PT PLACA MANUAL DE INSTRUÇÕES 23

Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a voi. Quindi, in qualsiasi momento desiderate utilizzarlo, potete esser certi di ottenere sempre i migliori risultati.

Benvenuti in Electrolux.

Visitate il nostro sito web per:

Ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenere informazioni sull'assistenza:

www.electrolux.com

Registrare il vostro prodotto e ricevere un servizio migliore:

www.registerelectrolux.com

Acquistare accessori, materiali di consumo e ricambi originali per la vostra apparecchiatura:

www.electrolux.com/shop

SERVIZIO CLIENTI E MANUTENZIONE

Consigliamo sempre l'impiego di ricambi originali.

Quando si contatta il Centro di Assistenza autorizzato, accertarsi di disporre dei seguenti dati: Modello, PNC, numero di serie.

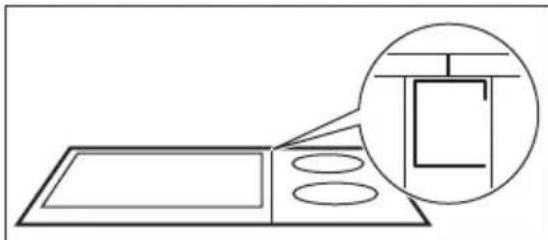

Le informazioni si trovano sulla targhetta dei dati.

Avvertenza/Attenzione - Importanti Informazioni per la sicurezza

Informazioni e suggerimenti generali

Informazioni sull'ambiente

Con riserva di modifiche.

1. INFORMAZIONI PER LA SICUREZZA

Leggere attentamente le istruzioni fornite prima di installare e utilizzare l'apparecchiatura. Il produttore non è responsabile se un'installazione ed un uso non corretto dell'apparecchiatura provocano lesioni e danni. Tenere sempre le istruzioni a portata di mano come riferimento futuro.

1.1 Sicurezza dei bambini e delle persone vulnerabili

- Questa apparecchiatura può essere usata da bambini a partire dagli 8 anni e da adulti con limitate capacità fisiche, sensoriali o mentali o con scarsa esperienza o conoscenza sull'uso dell'apparecchiatura, solamente se sorvegliati o se istruiti relativamente all'uso dell'apparecchiatura e se hanno compreso i rischi coinvolti.

- Non consentire ai bambini di giocare con l'apparecchiatura.

- Tenere i materiali di imballaggio al di fuori della portata dei bambini.

- Tenere i bambini e gli animali domestici lontano dall'apparecchiatura durante il funzionamento o raffreddamento. Le parti accessibili sono incandescenti.

- Se l'apparecchiatura dispone di un dispositivo di sicurezza per i bambini, consigliamo di attivarlo.

- La pulizia e gli interventi di manutenzione non devono essere eseguiti dai bambini senza supervisione.

- Tenere lontani i bambini al di sotto dei 3 anni se non costantemente supervisionati.

1.2 Avvertenze di sicurezza generali

- L'apparecchiatura e le parti accessibili si riscaldano molto durante l'uso. Non toccare le resistenze.

- Non utilizzare un timer esterno o un sistema di controllo remoto distinto per mettere in funzione l'apparecchiatura.

- Non lasciare mai il piano di cottura incustodito durante la preparazione di cibi in quanto olio e grassi potrebbero provocare un incendio.

- Non tentare mai di spegnere un incendio con dell'acqua; spegnere l'apparecchiatura e coprire le fiamme ad es. con un coperchio o una coperta di protezione dal fuoco.

• Non conservare nulla sulle superfici di cottura.

- Oggetti metallici quali coltelli, forchette, cucchiai e coperchi non dovrebbero essere posti sulla superficie del piano di cottura in quanto possono diventare caldi.

- Non usare una pulitrice a vapore per pulire l'apparecchiatura.

- Dopo l'uso, spegnere l'elemento utilizzato mediante la corrispondente manopola, senza considerare quanto indicato dal rilevatore di utensili.

- Se la superficie di vetroceramica/vetro presenta delle crepe, spegnere l'apparecchiatura per evitare il rischio di scossa elettrica.

- Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un tecnico autorizzato o da una persona qualificata per evitare situazioni di pericolo.

2. ISTRUZIONI DI SICUREZZA

2.1 Installazione

ATTENZIONE!

L'installazione dell'apparecchiatura deve essere eseguita da personale qualificato.

• Rimuovere tutti i materiali di imballaggio.
• Non installare o utilizzare l'apparecchiatura se è danneggiata.
• Attenersi alle istruzioni fornite insieme all'apparecchiatura.
• È necessario rispettare la distanza minima dalle altre apparecchiature.

• Prestare sempre attenzione in fase di spostamento dell'apparecchiatura, dato che è molto pesante. Indossare sempre guanti di sicurezza.

• Proteggere le superfici di taglio con un materiale di tenuta per evitare che l'umidità causi dei rigonfiamenti.

• Proteggere la base dell'apparecchiatura da vapore e umidità.
• Non installare l'apparecchiatura accanto ad una porta o sotto una finestra, per evitare che pentole calde cadano dall'apparecchiatura quando la porta o la finestra sono aperte.
• Se l'apparecchiatura viene installata sopra dei cassetti, assicurarsi che lo spazio, tra la base dell'apparecchiatura e il cassetto superiore, sia sufficiente per il ricircolo d'aria.
• La base dell'apparecchiatura può surriscaldarsi. Si consiglia di prevedere un pannello divisorio in materiale non infiammabile al di sotto

dell'apparecchiatura per rendere inaccessibile la base.

- Assicurarsi che lo spazio per il ricircolo d'aria di 2 mm, tra il piano di lavoro e la parte anteriore dell'unità sottostante sia libero. La garanzia non copre danni dovuti all'assenza di uno spazio di ventilazione adeguato.

2.2 Collegamento elettrico

ATTENZIONE!

Rischio di incendio e scossa elettrica.

• Tutti i collegamenti elettrici devono essere realizzati da un elettricista qualificato.
• L'apparecchiatura deve disporre di una messa a terra.
• Prima di qualsiasi intervento, è necessario verificare che l'apparecchiatura sia scollegata dalla rete elettrica.
• Verificare che i dati elettrici riportati sulla targhetta dei dati corrispondano a quelli dell'impianto. In caso contrario, contattare un elettricista.

- Verificare che l'apparecchiatura sia installata correttamente. L'allentamento di un collegamento elettrico o di una spina (ove previsti) può provocare il surriscaldamento del terminale.

- Utilizzare il cavo di alimentazione appropriato.

- Evitare che i collegamenti elettrici si aggroviglino.

- Assicurarsi che la protezione da scosse elettriche sia installata.

- Utilizzare il morsetto fermacavo sul cavo.

- Assicurarsi che il cavo di alimentazione o la spina (ove prevista) non sfiori l'apparecchiatura calda o pentole calde quando si collega l'apparecchiatura alle prese vicine

• Non utilizzare prese multiple e prolunghe.

- Accertarsi di non danneggiare la spina e il cavo (ove previsti). Contattare il nostro Centro di Assistenza autorizzato o un elettricista qualificato per sostituire un cavo danneggiato.

- I dispositivi di protezione da scosse elettriche devono essere fissati in modo

tale da non poter essere disattivati senza l'uso di attrezzi.

- Inserire la spina di alimentazione nella presa solo al termine dell'installazione. Verificare che la spina di alimentazione rimanga accessibile dopo l'installazione.

- Nel caso in cui la spina di corrente sia allentata, non collegarla alla presa.

- Non tirare il cavo di alimentazione per scollegare l'apparecchiatura. Tirare sempre dalla spina.

- Servirsi unicamente di dispositivi di isolamento adeguati: interruttori automatici, fusibili (quelli a tappo devono essere rimossi dal portafusibile), sganciatori per correnti di guasto a terra e relè.

- L'impianto elettrico deve essere dotato di un dispositivo di isolamento che consenta di scollegare l'apparecchiatura dalla presa di corrente a tutti i poli. Il dispositivo di isolamento deve avere una larghezza dell'apertura di contatto non inferiore ai 3 mm.

2.3 Utilizzo

ATTENZIONE!

Rischio di lesioni, ustioni o scosse elettriche.

• Rimuovere tutti i materiali di imballaggio, le etichette e la pellicola protettiva (ove presente) prima del primo utilizzo.
• Utilizzare l'apparecchiatura in un ambiente domestico.
• Non apportare modifiche alle specifiche di questa apparecchiatura.
• Accertarsi che le fessure di ventilazione non siano ostruite.
• Non lasciare mai l'apparecchiatura incustodita durante il funzionamento.
• Spegnere la zona di cottura dopo ogni utilizzo.
• Non fare affidamento sul rilevatore di pentole.
• Non appoggiare posate o coperchi sulle zone di cottura. Possono diventare roventi.

• Non mettere in funzione l'apparecchiatura con le mani umide o quando c'è un contatto con l'acqua.

• Non utilizzare l'apparecchiatura come superficie di lavoro o come piano di appoggio.

• Se la superficie dell'apparecchiatura presenta delle incrinature, scollegare immediatamente l'apparecchiatura dall'alimentazione per evitare scosse elettriche.
• I portatori di pacemaker, devono mantenere una distanza di almeno 30 cm dalle zone di cottura a induzione quando l'apparecchiatura è in funzione.
• Un alimento immerso nell'olio molto caldo può provocare degli schizzi.

ATTENZIONE!

Pericolo di incendio ed esplosioni.

• Grassi e olio caldi possono rilasciare vapori infiammabili. Mantenere fiamme o oggetti caldi lontani da grassi e olio quando li si utilizza per cucinare.
• I vapori rilasciati da un olio molto caldo possono provocare una combustione spontanea.
• L'olio usato, che può contenere residui di cibo, può liberare delle fiamme ad una temperatura inferiore rispetto ad un olio utilizzato per la prima volta.
• Non appoggiare o tenere liquidi o materiali infiammabili, né oggetti facilmente incendiabili sull'apparecchiatura, al suo interno o nelle immediate vicinanze.

ATTENZIONE!

Vi è il rischio di danneggiare l'apparecchiatura.

• Non poggiare pentole calde sul pannello dei comandi.
• Non esporre al calore pentole vuote.
- Fare attenzione a non lasciar cadere oggetti o pentole sull'apparecchiatura. La superficie si potrebbe danneggiare.
- Non mettere in funzione le zone di cottura in assenza di pentole o con pentole vuote.
- Non appoggiare la pellicola di alluminio direttamente sull'apparecchiatura.

• Lo spostamento di pentole in ghisa, in alluminio o con fondi danneggiati può graffiare il vetro o la vetroceramica. Per spostare questi oggetti sollevarli sempre dalla superficie di cottura.
• L'apparecchiatura è destinata solo alla cottura. Non deve essere utilizzata per altri scopi, come per esempio il riscaldamento di un ambiente.

2.4 Pulizia e cura

• Pulire regolarmente l'apparecchiatura per evitare il deterioramento dei materiali che compongono la superficie.
• Disattivare l'apparecchiatura e lasciarla raffreddare prima di procedere con la pulizia.
• Scollegare l'apparecchiatura dalla rete elettrica prima di eseguire le operazioni di manutenzione.
• Non nebulizzare acqua né utilizzare vapore per pulire l'apparecchiatura.
• Pulire l'apparecchiatura con un panno inumidito e morbido. Utilizzare solo detergenti neutri. Non usare prodotti abrasivi, spugnette abrasive, solventi od oggetti metallici.

2.5 Smaltimento

ATTENZIONE!

Rischio di lesioni o soffocamento.

• Contattare le autorità locali per ricevere informazioni su come smaltire correttamente l'apparecchiatura.
• Staccare la spina dall'alimentazione elettrica.
• Tagliare il cavo di rete e smaltirlo.

2.6 Assistenza Tecnica

• Per riparare l'apparecchiatura contattare il Centro di Assistenza Autorizzato.
• Utilizzare esclusivamente ricambi originali.

3. DESCRIZIONE DEL PRODOTTO

3.1 Disposizione della superficie di cottura

1 Zona di cottura a induzione
2 Pannello dei comandi

3.2 Disposizione del pannello dei comandi

Utilizzare i tasti sensore per mettere in funzione l'apparecchiatura. I display, gli indicatori ed i segnali acustici mostrano quali funzioni sono attive.

	Tasto sen-sore	Funzione Commento
1	➊	ACCESO/SPENTO Per attivare e disattivare il piano di cottura.
2	➌	Blocco / Dispositivo di Sicurezza bambini	Per bloccare/sbloccare il pannello dei co-mandi.
3	STOP+GO	STOP+GO Per attivare e disattivare la funzione.
4	➎	Bridge Per attivare e disattivare la funzione.
5	- Display livello di potenza Per mostrare il livello di potenza.
6	- Spie del timer delle zone di cottura		Indica per quale zona è impostato il tem-po.
7	- Display timer		Indica il tempo in minuti.
8	➎	CountUp Timer	Indica che la funzione è attiva.

	Tasto sen- sore	Funzione Commento
9	⚠️	Timer del conto alla roves- Indica che la funzione è attiva. cia / Contaminuti
10	💡	- Per impostare la funzione Timer.
11	💡	- Per selezionare la zona di cottura.
12	+ / —	- Per aumentare o ridurre il tempo.
13	P	Funzione Power Per attivare e disattivare la funzione.
14	- Barra dei comandi Per impostare un livello di potenza.

3.3 Display del livello di potenza

Display Descrizione
0	La zona di cottura è disattivata.
1 - 14	La zona di cottura è in funzione.
u	STOP+GO è attiva.
R	Preriscaldamento automatico è attiva.
P	Funzione Power è attiva.
E + numero	È presente un malfunzionamento.
≡ / ☑ ☐	OptiHeat Control (indicatore di calore residuo su 3 livelli): proseguire la cottura/tenere in caldo/calore residuo.
L	Blocco /Dispositivo di Sicurezza bambini è attiva.
F	Pentola non adeguata o troppo piccola; oppure manca la pentola sulla zona di cottura.
-	Spegnimento automatico è attiva.

3.4 OptiHeat Control (indicatore di calore residuo su 3 livelli)

ATTENZIONE!

☐ Il calore residuo può essere causa di ustioni. La spia indica il livello di calore residuo.

Le zone di cottura a induzione generano il calore richiesto per la cottura direttamente sul fondo della pentola. Il piano in vetroceramica viene leggermente riscaldato dal calore residuo delle pentole.

4. UTILIZZO QUOTIDIANO

ATTENZIONE!

Fare riferimento ai capitoli sulla sicurezza.

4.1 Attivazione e disattivazione

Sfiorare Ⓐ per 1 secondo per accendere o spegnere il piano di cottura.

4.2 Spegnimento automatico

La funzione spegne automaticamente il piano di cottura se:

• tutte le zone di cottura sono disattivate,
  • non è stato impostato il livello di potenza dopo l'accensione del piano di cottura,
• è stato versato qualcosa o appoggiato un oggetto sul pannello dei comandi per più di 10 secondi (un tegame, uno straccio, ecc.). Viene emesso un segnale acustico e il piano di cottura si disattiva. Rimuovere l'oggetto o pulire il pannello dei comandi.

- Il piano di cottura è surriscaldato (per es. se si esaurisce l'acqua in ebollizione nella pentola). Lasciare raffreddare la zona di cottura prima di utilizzare nuovamente il piano di cottura.

- è stata utilizzata una pentola non idonea. Il simbolo F si accende e la zona di cottura si spegne automaticamente dopo 2 minuti.

- non è stata spenta una zona di cottura o non è stato modificato il livello di potenza. Dopo un tempo prestabilito, si accende e il piano di cottura si spegne.

Rapporto tra livello di potenza e il tempo trascorso il quale si spegne il piano di cottura:

Livello di potenza Il piano di cottura si disattiva dopo
u, 1 - 3	6 ore
4 - 7 5 ore
8 - 9 4 ore

Livello di potenza Il piano di cottura si disattiva dopo

10 - 14 1,5 ora

4.3 Livello di potenza

Per impostare o modificare il livello di potenza:

Sfiorare la barra di controllo per impostare il livello di potenza corretto o spostare il dito lungo la barra di controllo fino a raggiungere il livello necessario.

4.4 Indicazione della zona di cottura

AVVERTENZA!

Non poggiare pentole calde sul pannello dei comandi. Sussiste il rischio di danni ai componenti elettronici.

La linea orizzontale indica la dimensione massima delle pentole.

Fare riferimento al capitolo "Dati tecnici".

4.5 Funzione Bridge

Questa funzione collega due zone di cottura del lato sinistro funzionanti come se fossero una sola.

Impostare come prima cosa il livello di potenza per una delle zone di cottura di sinistra.

Per attivare la funzione: sfiorare Per impostare o modificare il livello di potenza sfiorare uno dei sensori.

Per disattivare la funzione: sfiorare 📁. Le zone di cottura funzionano in modo indipendente.

4.6 Preriscaldamento automatico

Se si attiva questa funzione, è possibile ottenere un livello di potenza in tempi brevi. Questa funzione configura il livello di potenza più elevato per un po' di tempo per poi diminuire fino a raggiungere il livello necessario.

Per attivare la funzione, la zona di cottura deve essere fredda.

Per attivare la funzione per una zona di cottura: sfiorare P (si accende).

Selezionare immediatamente il livello di potenza necessario. Dopo 3 secondi accende.

Per disattivare la funzione: modificare il livello di potenza.

4.7 Funzione Power

Questa funzione aumenta la potenza fornita alle zone di cottura a induzione. La funzione può essere attivata per la zona di cottura a induzione solo per un periodo di tempo limitato. Dopodiché la zona di cottura a induzione passa automaticamente al livello di potenza massimo impostato.

Fare riferimento al capitolo "Dati tecnici".

Per attivare la funzione per una zona di cottura: sfiorare P si'accende.

Per disattivare la funzione: modificare il livello di potenza.

4.8 Timer

Timer del conto alla rovescia

Questa funzione consente di impostare la durata di funzionamento della zona di cottura per la preparazione di una pietanza.

Innanzitutto impostare la zona di cottura, quindi la funzione. È possibile selezionare la funzione Timer per le zone di cottura attive e dopo aver impostato il livello di potenza.

Per impostare la zona di cottura:

sfiorare ripetutamente 📁 finché si accende la spia della zona di cottura desiderata. Quando la funzione è attiva, 🌐 si accende.

Per attivare la funzione: sfiorare del timer per impostare il tempo (00 - 99 minuti). Quando la spia della zona di cottura lampeggia lentamente, il tempo scorre a ritroso.

Per visualizzare il tempo residuo:

selezionare la zona di cottura con 📄. La spia della zona di cottura comincia a lampeggiare rapidamente. Sul display compare il tempo residuo.

Per modificare l'ora: selezionare la zona di cottura con Sfiorare o+.

Per disattivare la funzione: selezionare la zona di cottura con 📄 e sfiorare . — Viene visualizzato il tempo residuo fino a 00. La spia della zona di cottura si spegne.

Allo scadere del tempo stabilito, viene emesso un segnale acustico e 00 lampeggia. La zona di cottura si disattiva.

Per arrestare il segnale acustico:

sfiorare

CountUp Timer (Timer)

Utilizzare questa funzione per controllare per quanto tempo funziona la zona di cottura.

Per impostare la zona di cottura (se è in funzione più di 1 zona di cottura):

sfiorare ripetutamente 📂 anché si accende la spia della zona di cottura desiderata. Quando la funzione è attiva, 🌐 si accende.

Per attivare la funzione: sfiorare 📂

simbolo si spegne e si accende.

Per controllare per quanto tempo funziona la zona di cottura: selezionare

la zona di cottura con 📄La spia della zona di cottura comincia a lampeggiare rapidamente. Il display mostra per quanto tempo è rimasta in funzione la zona. Durante il primo minuto il display mostra il tempo in secondi. Dopo il primo minuto il display mostra il tempo in minuti.

Per disattivare la funzione: selezionare

la zona di cottura con sfiorare o . Il simbolo si spegne e si accende

Se sono attive due funzioni contemporaneamente, il display mostra prima la funzione CountUp Timer.

Contaminuti

Si può utilizzare questa funzione come Contaminuti mentre il piano di cottura è attivo e le zone di cottura non sono in funzione (il display del livello di potenza indica).

Per attivare la funzione: sfiorare ⏻. Sfiorare il tasto + o del timer per

selezionare la durata. Allo scadere del tempo stabilito, viene emesso un segnale acustico e 00 lampeggia.

Per arrestare il segnale acustico:

sfiorare

La funzione non ha alcun effetto sul funzionamento delle zone di cottura.

4.9 STOP+GO

La funzione imposta tutte le zone di cottura in funzione al livello di potenza più basso.

Quando la funzione è attiva, non sarà possibile modificare il livello di potenza.

La funzione non interrompe le funzioni del timer.

Per attivare la funzione: sfiorare si accende.

Per disattivare la funzione: sfiorare + GO . Il livello di potenza precedente si accende.

4.10 Blocco

È possibile bloccare il pannello dei comandi mentre le zone di cottura sono in funzione. Questa funzione impedisce di modificare inavvertitamente il livello di potenza.

Impostare innanzitutto il livello di potenza.

Per attivare la funzione: sfiorare si accende per 4 secondi. Il Timer rimane acceso.

Per disattivare la funzione: sfiorare 📋 Il livello di potenza precedente si accende.

Quando si spegne il piano di cottura, si interrompe anche questa funzione.

4.11 Dispositivo di Sicurezza bambini

Questa funzione impedisce l'azionamento accidentale del piano di cottura.

Per attivare la funzione: attivare il piano di cottura con Ⓙ Non impostare alcun

livello di potenza. Sfiorare per 4 secondi. si accende. Disattivare il piano di cottura con Ⓙ

Per disattivare la funzione: attivare il piano di cottura con ⒶNon impostare alcun livello di potenza. Sfiorare 📋 per 4 secondi. 🚫 si accende. Disattivare il piano di cottura con Ⓗ

Per escludere la funzione per una sola operazione di cottura: attivare il piano di cottura con Ⓐ. Lsi accende. Sfiorare il tasto □ per 4 secondi. Impostare il livello di potenza entro 10 secondi. È possibile mettere in funzione il piano di cottura. Quando si disattiva il piano di cottura con Ⓐ la funzione si riattiva.

4.12 OffSound Control (Disattivazione e attivazione dei segnali acustici)

Disattivare il piano di cottura. Sfiorare il tasto ① per 3 secondi. Il display si accende e si spegne. Sfiorare ② per 3 secondi. ③ si accendono. Sfiorare + del timer per effettuare la selezione seguente:

• segnali acustici sono spenti
• segnali acustici sono attivi Per confermare la selezione, attendere finché il piano di cottura non si disattiva automaticamente.

Quando la funzione è impostata su segnali acustici saranno udibili soltanto quando:

• si sfiora ①
• Contaminuti diminuisce
• Timer del conto alla rovescia diminuisce
• si appoggia un oggetto sul pannello dei comandi.

4.13 Funzione Power Management

• Tutte le zone di cottura sono collegate a una fase. Vedere l'illustrazione.
• Ciascuna fase dispone di un assorbimento massimo di 3.700 W.
• La funzione suddivide la potenza tra le zone di cottura.
• La funzione si attiva quando l'assorbimento massimo delle zone di cottura supera 3.700 W.
• La funzione riduce la potenza delle altre zone di cottura.
• Il display del livello di potenza per le zone a ridotta potenza, passa da un livello all'altro.

5. CONSIGLI E SUGGERIMENTI UTILI

ATTENZIONE!

Fare riferimento ai capitoli sulla sicurezza.

5.1 Pentole

Per le zone di cottura a induzione, un forte campo elettromagnetico crea calore nelle pentole molto rapidamente.

Utilizzare le zone di cottura a induzione con pentole idonee.

Materiale delle pentole

• materiali idonei: ghisa, acciaio, acciaio smaltato, acciaio inox, fondi multistrato (se specificati come idonei dal produttore).
• materiali non idonei: alluminio, rame, ottone, vetro, ceramica, porcellana.

Una pentola è idonea per un piano di cottura a induzione se:

• una piccola quantità d'acqua su una zona di cottura a induzione impostata sul livello di cottura massimo si riscalda in breve tempo.
• una calamita si attacca al fondo delle pentole.

Il fondo delle pentole dovrebbe essere il più possibile spesso e piano.

Dimensioni delle pentole

Le zone di cottura a induzione si adattano automaticamente alle dimensioni del fondo delle pentole entro determinati limiti.

L'efficienza della zona di cottura dipende dal diametro delle pentole. Una pentola con un diametro inferiore alla zona più piccola riceve solo una parte della potenza generata dalla zona di cottura.

Fare riferimento al capitolo "Dati tecnici".

5.2 I rumori durante l'uso

Se si avverte:

• crepitio: si stanno utilizzando pentole di materiali diversi (costruzione a sandwich).
• fischio: si stanno utilizzando la zona di cottura a livelli di potenza elevati con pentole di materiali diversi (costruzione a sandwich).
• ronzio: si stanno utilizzando livelli di potenza elevati.
• scatto: sono state accese parti elettriche.
• sibilo, ronzio: è in funzione la ventola.

I rumori descritti sono normali e non sono da ricondurre a un guasto del piano di cottura.

5.3 Öko Timer (Timer Eco)

Per risparmiare energia, il riscaldatore della zona di cottura si disattiva prima che il timer per il conto alla rovescia emetta un segnale acustico. La differenza nel tempo di funzionamento dipende dal livello di potenza e dalla durata dell'utilizzo dell'apparecchiatura.

5.4 Esempi di impiego per la cottura

Il rapporto tra il livello di potenza e il consumo di energia della zona di cottura non è regolare. L'aumento del livello di potenza non è proporzionale all'aumento del consumo di energia della zona di cottura. Ciò significa che la zona di cottura con un livello di potenza medio impiega meno della metà della propria energia.

I dati riportati in tabella sono puramente indicativi.

Livello di po-tenza	Usare per: Tempo	(min.)	Suggerimenti
u - 1	Tenere in caldo le pietanze cotte.	secon-do ne-cessità	Mettere un coperchio sulla pentola.
1 - 3 Salsa olandese, sciogliere: burro, cioccolata, gelatina.		5 - 25 Mescolare di tanto in tanto.
1 - 3 Rassodare: omelette morbide, uova strapazzate.		10 - 40 Cucinare coprendo con un coperchio.
3 - 5 Cuocere riso e pietanze a base di latte, riscaldare pie-tanze pronte.		25 - 50	Aggiungere al riso almeno una doppia quantità di liq-uido, mescolare di tanto in tanto i preparati a base di latte.
5 - 7 Cuocere a vapore verdure, pesce, carne.		20 - 45	Aggiungere alcuni cucchiai di liquido.
7 - 9 Cuocere al vapore le patate. 20 - 60 Usare al max. 14 I di acqua per 750 g di patate.
7 - 9 Bollire grandi quantità di ali-menti, stufati e zuppe.		60 - 150	Fino a 3 I di liquido più gli in-gredienti.
9 - 12 Cottura delicata: cotolette, cordon bleu, costolette, polp-ette, salsicce, fegato, roux, uova, frittelle, krapfen.		secon-do ne-cessità	Girare a metà tempo.
12 - 13 Frittura, frittelle di patate, lom-bate, bistecche.		5 - 15	Girare a metà tempo.
14 Portare a ebollizione l'acqua, cuocere la pasta, rosolare la carne (gu-lasch, stufati), friggere patatine.
P	Portare a ebollizione grandi quantità d'acqua. La funzione Power è atti-va.

6. PULIZIA E CURA

ATTENZIONE!

Fare riferimento ai capitoli sulla sicurezza.

6.1 Informazioni generali

• Pulire il piano di cottura dopo ogni impiego.
• Usare sempre pentole con il fondo pulito.
• I graffi o le macchie scure sulla superficie non compromettono il funzionamento del piano di cottura.
• Usare un prodotto di pulizia speciale adatto alla superficie del piano di cottura.
• Il vetro richiede l'uso di un raschietto speciale.

6.2 Pulizia del piano di cottura

• Togliere immediatamente: plastica fusa, pellicola in plastica, e alimenti contenenti zucchero. Se non vengono eliminati, potrebbero danneggiare il piano di cottura. Appoggiare lo speciale raschietto sulla superficie in vetro, formando un angolo acuto, e spostare la lama sulla superficie.

- Quando il piano di cottura è sufficientemente raffreddato, è possibile rimuovere: i segni di calcare e d'acqua, le macchie di grasso e le macchie opalescenti. Pulire il piano di cottura con un panno umido e un detergente non abrasivo. Al termine della pulizia, asciugare il piano di cottura con un panno morbido.

7. RISOLUZIONE DEI PROBLEMI

ATTENZIONE!

Fare riferimento ai capitoli sulla sicurezza.

7.1 Cosa fare se...

Problema Causa possibile Soluzione
Non è possibile attivare il piano di cottura o metterlo in funzione.	Il piano di cottura non è collegato a una fonte di alimentazione elettrica o non è collegato correttamente.	Accertarsi che il piano di cottura sia collegato correttamente alla rete elettrica. Fare riferimento allo schema di collegamento.
È scattato il fusibile. Verificare se l'anomalia di funzionamento sia dovuta al fusibile. Nel caso in cui il fusibile continui a scattare, rivolgersi ad un elettricista qualificato.
Accendere di nuovo il piano		di cottura e impostare il livello di potenza in meno di 10 secondi.
Sono stati sfiorati 2 o più tasti sensore contemporaneamente.		Sfiorare un tasto sensore alla volta.
La funzione STOP+GO è attiva.		Fare riferimento al capitolo "Utilizzo quotidiano".
Il pannello dei comandi è bagnato o presenta macchie di unto.		Pulire il pannello dei comandi.
Viene emesso un segnale acustico e il piano di cottura si disattiva. Viene emesso un segnale acustico quando il piano di cottura non è attivo.	Uno o più tasti sensore sono stati coperti.	Rimuovere gli oggetti dai tasti sensore.
Il piano di cottura si disattiva.	È stato appoggiato un oggetto sul tasto sensore Ⓙ	Rimuovere l'oggetto dal tasto sensore.
Spia del calore residuo non si accende.	La zona non è calda perché è rimasta in funzione solo per brevissimo tempo.	Se la zona ha funzionato abbastanza a lungo da essere calda, contattare il Centro di Assistenza Autorizzato.
Preriscaldamento automatico non funziona.	La zona è calda. Lasciar raffreddare sufficientemente la zona.
È impostato il livello di potenza massimo.	Il livello di potenza massimo ha la stessa potenza della funzione.
Il livello di potenza cambia tra due livelli.	La funzione Power Management è attiva.	Fare riferimento al capitolo "Utilizzo quotidiano".
I tasti sensore si surriscal-dano.	Le pentole sono troppo grandi oppure sono state collocate troppo vicino ai comandi.	Se possibile, collocare le pentole grandi sulle zone posteriori.
Assenza di segnale quando si toccano i tasti sensore del pannello.	I segnali acustici sono disattivati.	Attivarli.Fare riferimento al capitolo "Utilizzo quotidiano".
Compare [IMAGE]	Spegnimento automatico è attiva.	Spegnere e riaccendere il piano di cottura.
Compare [IMAGE]	Dispositivo di Sicurezza bambini o Blocco sono attive.	Fare riferimento al capitolo "Utilizzo quotidiano".
Compare [IMAGE]	Non vi sono pentole sulla zona.	Appoggiare una pentola sulla zona.
Le pentole non sono adatte. Utilizzare pentole idonee.		Fare riferimento al capitolo "Consigli e suggerimenti".
Il diametro del fondo della pentola è troppo piccolo rispetto alla zona.		Usare pentole delle dimensioni corrette.Fare riferimento al capitolo "Dati tecnici".
E e un numero si accen-dono.	C'è un errore nel piano di cottura.	Scollegare per un certo periodo di tempo il piano di cottura dall'alimentazione elettrica. Scollegare il fusi-bile dall'impianto elettrico domestico. Ricollegarlo. Se [E] si accende di nuovo, rivolgersi al Centro di Assis-tenza Autorizzato.
Compare [E3]	Il collegamento elettrico non è stato effettuato corretta-mente. La tensione di alimentazione è fuori gamma.	Consultare un elettricista qualificato per controllare l'installazione.
Compare	È presente un errore nel piano di cottura in quanto l'acqua in ebollizione nella pentola è esaurita. Spegnimento automatico e la protezione contro il surriscalda-mento delle zone sono at-tive.	Disattivare il piano di cot-tura. Togliere le pentole calde. Dopo circa 30 sec-ondi, riaccendere la zona. Se il problema era la pento-la, il messaggio di errore scompare. Spia del calore residuo può rimanere acce-so. Lasciar raffreddare suffi-cientemente la pentola. Ver-ificare che la pentola sia compatibile con il piano di cottura.Fare riferimento al capitolo "Consigli e suggerimenti".
Compare	La ventola di raffreddamen-to è bloccata.	Controllare se degli oggetti bloccano la ventola di raffreddamento. Se si ac-cende di nuovo, rivolgersi al Centro di Assistenza Autor-izzato.

7.2 Se non è possibile trovare una soluzione...

Qualora non sia possibile trovare una soluzione al problema, contattare il rivenditore o il Centro di Assistenza Autorizzato. Fornire i dati riportati sulla targhetta dei dati. Fornire inoltre il codice a tre lettere per il piano in vetroceramica (si trova nell'angolo della superficie in vetro) e il messaggio di errore visualizzato.

Assicurarsi di aver acceso il piano di cottura correttamente. In caso di azionamento errato dell'apparecchiatura, l'intervento del tecnico del Centro di Assistenza o del rivenditore potrà essere effettuato a pagamento anche durante il periodo di garanzia. Le istruzioni relative al Centro di Assistenza e alle condizioni di garanzia sono contenute nel libretto della garanzia.

8. INSTALLAZIONE

ATTENZIONE!

Fare riferimento ai capitoli sulla sicurezza.

8.1 Prima dell'installazione

Prima di installare il piano di cottura, annotare l'informazione riportata di seguito presente sulla targhetta dei dati. La targhetta dei dati è applicata sul lato inferiore del piano di cottura.

Numero di

serie ....

8.2 Piani di cottura da incasso

Utilizzare esclusivamente piani di cottura da incasso solo dopo l'installazione in idonei piani di lavoro e mobili da incasso conformi alle norme.

8.3 Cavo di collegamento

• Il piano di cottura è fornito con un cavo di collegamento.
• Per sostituire il cavo di alimentazione danneggiato, utilizzare il tipo di cavo di alimentazione seguente (o superiore):

H05BB-F T min 90°C. Contattare il Centro di Assistenza locale.

8.4 Posizionamento della guarnizione

1. Pulire il piano di lavoro attorno alla zona di incasso.
2. Fissare il nastro adesivo in dotazione attorno alla parte inferiore

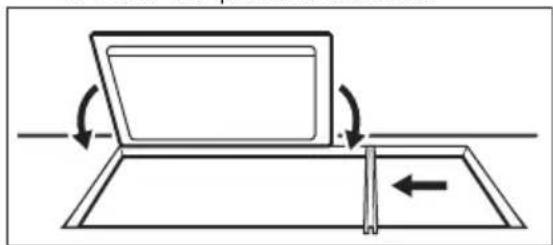

8.5 Montaggio

dell'apparecchiatura lungo il bordo esterno del piano in vetroceramica. Non tenderla eccessivamente. Assicurarsi che le estremità del nastro adesivo si trovino al centro di un lato del piano di cottura.

1. Lasciare qualche millimetro di nastro adesivo in più prima di tagliare.
2. Far combaciare le due estremità del nastro adesivo.

8.6 Installazione di più di un piano di cottura

Accessori forniti: barra di collegamento, silicone resistente al calore, guarnizione in gomma, nastro adesivo.

Usare solo uno speciale silicone resistente al calore.

Intaglio piano di lavoro

Distanza dalla par-ete	minimo 50 mm
Profondità	490 mm

Larghezza somma delle larghezze dei piani di cottura installati me- no 20 mm

Esempio:

Montaggio

1. Calcolare le dimensioni corrette dell'intaglio.
2. Preparare l'intaglio del piano di lavoro.
3. Uno dopo l'altro posizionare i piani di cottura su una superficie morbida (ad esempio su una coperta) con il lato inferiore rivolto verso l'alto.
4. Fissare il nastro adesivo in dotazione attorno alla parte inferiore dell'apparecchiatura lungo il bordo esterno del piano in vetroceramica.
5. Avvitare in modo lasco le piastre di fissaggio nei fori appropriati all'interno del rivestimento protettivo.
6. inserire il primo piano di cottura nell'intaglio del piano di lavoro. Quindi inserire la barra di collegamento nell'intaglio del piano di lavoro. Spingerlo per metà della larghezza al di sotto del piano di cottura.

1. Ruotare leggermente le piastre di fissaggio dal basso sul piano di lavoro e la barra di collegamento.

9. DATI TECNICI

9.1 Targhetta dei dati

Modello EQL4520BOZ PNC 941 460 013 00

Tipo 55 FED 02 AU 220 - 240 V 50 - 60 Hz

Induzione 3.7 kW

Numero di serie...... 3.7 kW

1. inserire il successivo piano di cottura nell'intaglio del piano di lavoro. Controllare che le parti anteriori dei piani di cottura si trovino sullo stesso livello.

1. Serrare le viti delle piastre/maniglie di fissaggio.

2. Utilizzare il silicone per sigillare gli spazi tra i piani di cottura e tra questi e il piano di lavoro.

3. Passare dell'acqua saponata sul silicone.

4. Premere con forza la guarnizione in gomma contro la superficie di vetroceramica e spostarla lentamente lungo l'interspazio.

1. Non toccare il silicone per almeno un giorno finché non si sarà solidificato.

2. Rimuovere accuratamente il silicone in eccesso con una lama per rasatura.

3. Pulire la superficie di vetro.

ELECTROLUX

9.2 Caratteristiche tecniche zone di cottura

Zona di cottura	Potenza nominale (impos-tazione di cal-ore massima) [W]	Funzione Power [W]	Funzione Power durata massima [min.]	Diametro delle pentole [mm]
Anteriore cen-trale	2300 3200 10 145 - 265
Posteriore cen-trale	2300 3200 10 145 - 265

La potenza delle zone di cottura può differire in alcune circostanze rispetto ai dati presenti in tabella. Cambia a seconda del materiale e delle dimensioni delle pentole.

Per risultati di cottura ottimali, utilizzare pentole con un diametro non superiore a quello riportato in tabella.

10. EFFICIENZA ENERGETICA

10.1 Informazioni prodotto conformi alla norma UE 66/2014

Identificativo modello EQL4520BOZ
Tipo di piano di cottura Piano di cottura	da incasso
Numero di zone di cottura 1
Tecnologia di calore Induzione
Lunghezza (L) e profondità Centrale L 37.3 cm(P) della zona di cottura	P 27.1 cm
Consumo energetico della Zona di cottura (EC elec-tric cooking)	Centrale 175,1 Wh/kg
Consumo energetico del piano di cottura (EC elec-tric hob)	175,1 Wh/kg

EN 60350-2 - Apparecchiature elettriche per la cottura per uso domestico - Parte 2: Piani di cottura - Metodi per la misurazione delle prestazioni

Le misure energetiche relative alla zona di cottura sono identificate dalle croci delle rispettive zone di cottura.

10.2 Risparmio energetico

È possibile risparmiare energia quotidianamente durante la cottura seguendo i suggerimenti che seguono.

• Quando si riscalda l'acqua, utilizzare solo la quantità necessaria.
• Se possibile, coprire sempre le pentole con il coperchio.

www.electrolux.com22

• Prima di attivare la zona di cottura, sistemare la pentola.
• Sistemare le pentole più piccole sulle zone di cottura più piccole.
• Posizionare le pentole direttamente al centro della zona di cottura.

- Utilizzare il calore residuo per mantenere caldi i cibi o fonderli.

11. CONSIDERAZIONI SULL'AMBIENTE

Riciclare i materiali con il simbolo Buttare l'imballaggio negli appositi contenitori per il riciclaggio. Aiutare a proteggere l'ambiente e la salute umana e a riciclare rifiuti derivanti da apparecchiature elettriche ed elettroniche.

Non smaltire le apparecchiature che riportano il simbolo insieme ai normali rifiuti domestici. Portare il prodotto al punto di riciclaggio più vicino o contattare il comune di residenza.

ÍNDICE
