Tipo di prodotto	Piano cottura a gas
Marca	Fulgor Milano
Modello	CPH 402 G X
Numero di fuochi	4
Tipo di gas	Gas naturale (G20) / Butano/Propano (convertibile)
Potenza totale	Circa 8 kW
Dimensioni (L x P x H)	600 x 510 x 50 mm
Peso	Circa 12 kg
Alimentazione	Gas
Materiale	Acciaio inossidabile
Accensione	Accensione elettrica integrata
Sicurezza	Dispositivo di sicurezza fiamma (termocoppia)
Comandi	Manopole rotanti
Pulizia	Superficie liscia in acciaio inossidabile, facile da pulire con panno morbido e detergente non abrasivo
Ricambi	Griglie, iniettori, termocoppie, manopole disponibili presso il servizio post-vendita
Riparabilità	Indice di riparabilità stimato 6/10
Garanzia	2 anni secondo la legislazione vigente
Consumo energetico	Non applicabile (gas)

Domande frequenti - CPH 402 G X Fulgor Milano

Come installare il piano cottura CPH 402 G X?

L'installazione deve essere eseguita da un professionista qualificato secondo le norme vigenti. Assicurarsi che il foro nel piano di lavoro rispetti le dimensioni indicate nel manuale (600 x 510 mm). Collegare il gas con un tubo flessibile adatto al tipo di gas utilizzato e verificare la tenuta.

Posso convertire il piano cottura per utilizzare gas butano/propano?

Sì, il modello CPH 402 G X è convertibile. Sostituire gli iniettori con quelli forniti nel kit di conversione e regolare il flusso d'aria primaria secondo le istruzioni del manuale. Rivolgersi a un professionista per questa operazione.

Come pulire i bruciatori e la superficie in acciaio inox?

Aspettare che la superficie si raffreddi. Rimuovere le griglie e i cappelli dei bruciatori, lavarli con acqua calda e sapone. Per l'acciaio inox, utilizzare un panno morbido e un detergente non abrasivo. Evitare spugne metalliche per non graffiare la superficie.

Cosa fare se una fiamma si spegne durante l'uso?

Il dispositivo di sicurezza termocoppia interrompe automaticamente il gas se la fiamma si spegne. Attendere qualche minuto prima di riaccendere. Se il problema persiste, verificare che gli orifizi dei bruciatori non siano ostruiti e che la termocoppia sia pulita.

L'accensione elettrica non funziona, cosa fare?

Verificare che l'apparecchio sia collegato a una presa con messa a terra. Pulire gli elettrodi con un panno asciutto. Se il problema persiste, contattare il servizio post-vendita per una sostituzione.

Che tipo di pentole utilizzare?

Utilizzare pentole con fondo piatto e stabile, il cui diametro sia adatto alla dimensione del bruciatore. Evitare recipienti deformati o troppo grandi che potrebbero destabilizzare la fiamma.

Il piano cottura si scalda molto durante l'uso?

Sì, l'acciaio inox conduce il calore. È normale che la superficie intorno ai bruciatori diventi calda. Non toccare le zone adiacenti durante e dopo l'uso. Usare presine per le maniglie.

Come regolare la fiamma minima sui bruciatori?

Assicurarsi che la fiamma sia regolata sulla posizione minima. Se è troppo alta o troppo bassa, regolare la vite di regolazione situata sullo stelo del rubinetto con un cacciavite sottile, seguendo le indicazioni del manuale.

Dove trovare i ricambi per il modello CPH 402 G X?

I ricambi (griglie, iniettori, termocoppie, manopole) sono disponibili presso il servizio post-vendita autorizzato Fulgor Milano o su siti specializzati in ricambi per elettrodomestici. Utilizzare il numero del modello per identificare i pezzi.

Qual è la durata stimata di questo apparecchio?

Con una manutenzione regolare, un piano cottura a gas di qualità può durare dai 15 ai 20 anni. La sostituzione delle parti soggette a usura (griglie, iniettori) può prolungarne la durata.

MANUALE UTENTE CPH 402 G X Fulgor Milano

sentitamente La ringraziamo e ci congratuliamo per la scelta da Lei fatta. Questo nuovo prodotto, accuratamente progettato e costruito con materiali di primissima qualità, è stato accuratamente collaudato per poter soddisfare tutte le Sue esigenze di una perfetta cottura. La preghiamo pertanto di leggere e rispettare le facili istruzioni che Le permetteranno di raggiungere eccellenti risultati sin dalla prima utilizzazione. Con questo moderno apparecchio Le formuliamo i nostri più vivi auguri.

IL COSTRUTTORE

Indice

Istruzioni per l'utente

Installazione

Uso

Manutenzione

Istruzioni per l'installatore

Installazione

Collegamento gas

Collegamento elettrico

Caratteristiche utilizzatori

QUESTO PRODOTTO È STATO CONCEPITO PER UN IMPIEGO DI TIPO DOMESTICO. IL COSTRUTTORE DECLINA OGNI RESPONSABILITÀ NEL CASO DI EVENTUALI DANNI A COSE O PERSONE DERIVANTI DA UNA NON CORRETTA INSTALLAZIONE O DA USO IMPROPRIO, ERRONEO OD ASSURDO. L'APPARECCHIO NON DEVE ESSERE USATO DA PERSONE (COMPRESI BAMBINI) CON RIDOTTE CAPACITÀ FISICHE, SENSORIALI O MENTALI, O DA PERSONE

CHE MANCANO DELL'ESPERIENZA E DELLE CONOSCENZE NECESSARIE SE NON SOTTO LA SUPERVISIONE O DIETRO ISTRUZIONI SULL'USO DELL'APPARECCHIO DA PARTE DI UNA PERSONA RESPONSABILE PER LA LORO SICUREZZA. I BAMBINI DEVONO ESSERE CONTROLLATI PER ASSICURARSI CHE NON GIOCHINO CON L'APPARECCHIO.

Istruzioni per l'utente

Installazione

Tutte le operazioni relative all'installazione (allacciamento elettrico, allacciamento gas, adattamento al tipo di gas, conseguenti regolazioni, ecc.) devono essere eseguite da personale qualificato secondo le norme vigenti. Per le istruzioni specifiche vedi la parte riservata all'installatore.

Uso

Bruciatori gas

L'accensione del bruciatore avviene avvicinando una fiammella ai fori della parte superiore dello stesso premendo e ruotando in senso antiorario la manopola corrispondente sino a farne coincidere l'indice con la posizione di massimo. Ad accensione avvenuta regolare la fiamma secondo la necessità. La posizione di minimo si trova al termine delle rotazione antioraria. Nei modelli con accensione automatica agire sulla manopola come sopra descritto, premendo contemporaneamente l'apposito pulsante. Nei modelli con accensione automatica/simultanea (a una mano) è sufficiente agire come sopra descritto sulla sola manopola corrispondente. La scarica elettrica fra candelina e bruciatore dà luogo all'accensione del bruciatore interessato. Ad accensione avvenuta rilasciare immediatamente il pulsante regolando la fiamma secondo necessità. L'accensione del bruciatore nei modelli con sicurezza termoelettrica avviene come nei diversi casi sopra descritti tenendo premuta a fondo la manopola nella posizione di massimo per circa 3/5 secondi. Nel rilasciare la manopola assicurarsi che il bruciatore rimanga acceso.

Modelli con bruciatore Dual Wok

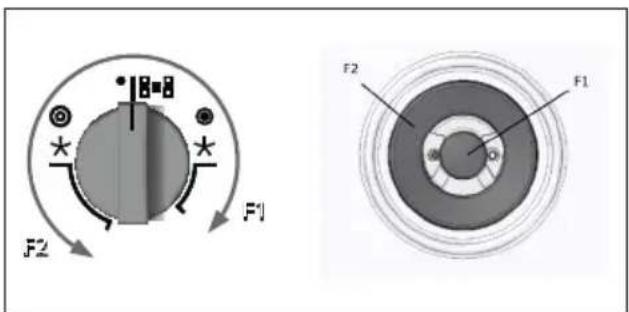

Alcuni modelli sono dotati di un bruciatore Dual Wok. È possibile accendere la fiamma centrale (F1) ruotando e premendo la manopola in senso orario, oppure accendere tutto il bruciatore (F2), come indicato in figura qui sotto.

N.B.

- si consiglia di usare pentole di diametro adatto ai bruciatori evitando che la fiamma al massimo fuoriesca dal fondo delle stesse (Fig. 1):

- non lasciare pentole vuote sul fuoco acceso.

Al termine della cottura è buona norma provvedere anche alla chiusura del rubinetto principale del condotto e/o della bombola.

Importante

• L'uso dell'apparecchio produce calore e umidità nella stanza in cui è installato. Assicurarsi che la cucina sia sufficientemente ventilata; mantenere aperti i fori di ventilazione naturale o installare dispositivi meccanici di ventilazione (es. cappa).
• L'uso prolungato dell'apparecchio può richiedere ulteriore ventilazione, per esempio l'apertura di una finestra.
• Nei piani con sicurezza termoelettrica non azionare l'accensione oltre 15 secondi. Se dopo 15 secondi il bruciatore non si è acceso, aprire la porta del locale e attendere almeno un minuto prima di ritentare.
• Nei piani senza sicurezza in caso di estinzione delle fiamme di un bruciatore chiudere il rubinetto corrispondente e non rìtentare l'accensione prima di un minuto.

Manutenzione

Prima di ogni operazione disinserire elettricamente l'apparecchiatura. Per una maggiore durata dell'apparecchiatura è indispensabile eseguire periodicamente un'accurata pulizia generale tenendo presente quanto segue:

• le parti in vetro e acciaio devono essere pulite con prodotti idonei (reperibili in commercio) non abrasivi o corrosivi. Evitare prodotti a base di cloro (varechina, ecc.);
• evitare di lasciare sul piano lavoro sostanze acide o alcaline (aceto, sale, succo di limone, ecc.);
• gli spartifiamma ed i coperchietti (parti mobili del bruciatore) vanno frequentemente lavati con acqua bollente e detersivo avendo cura di togliere ogni eventuale incrostazione, asciugati accuratamente, controllare che nessuno dei fori dello spartifiamma risulti otturato anche parzialmente.

N.B.

L'eventuale lubrificazione dei rubinetti deve essere eseguita da personale qualificato al quale è bene rivolgersi in caso di anomalie di fuzionamento.

Controllare periodicamente lo stato di conservazione del tubo di alimentazione gas. In caso di perdite richiedere l'immediato intervento del personale qualificato per la sostituzione.

NON UTILIZZARE PULITORI A VAPORE

Istruzioni per l'installatore

Installazione

Questo apparecchio non è provvisto di un dispositivo di scarico del prodotti della combustione. Si raccomanda che sia installato in locali sufficientemente areati secondo le disposizioni di legge vigenti. La quantità d'aria necessaria alla combustione non deve essere inferiore a 2.0 m³/h per ogni kW di potenza installato. Vedi tabella potenze bruciatori.

N.B.

L'apparecchio è in classe 3 di installazione. Le condizioni di regolazione dell'apparecchio sono indicate nella targa dati fissata al carter.

Posizionamento (Fig. 2)

L'apparecchio è previsto per essere incassato in un piano di lavoro come illustrato nell'apposita figura.

Prima di inserire il piano predisporre la guarnizione di tenuta ✕ su tutto il perimetro della foratura d'incasso.

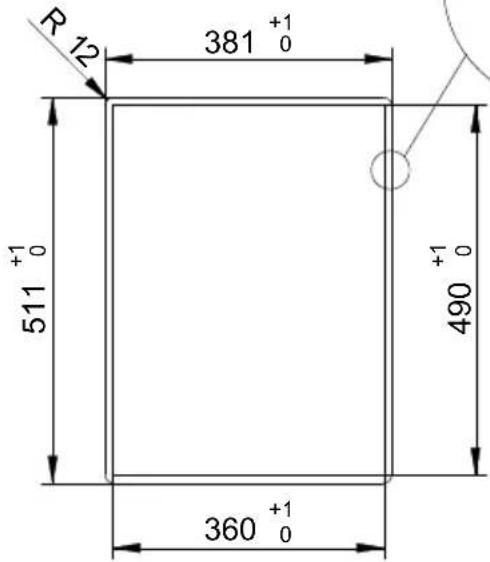

Le misure d'incasso sono riportate nelle figure 6-7-8-9.

Per i modelli Filotop è necessario eseguire un abbassamento nella zona perimetrale del foro di incasso per una profondità di 1,5 mm.

Per i modelli Semifilotop tale fresatura non deve essere realizzata.

L'installazione è realizzabile su materiali diversi, quali, acciaio, marmo, conglomerati, sintetici, legno e legno rivestito di laminati plastici, purchè resistenti ad una temperatura di 90°C.

Sotto il pannello deve essere installato un pannello di legno o altro materiale isolante, posizionato ad una distanza minima di 15 mm dall'involucro del piano.

Fig. 2

Mod: CPH 402 G

N.B. Per versione Semifilotop l'abbassamento di 1,5 mm non è necessario.

1 - AUSILIARIO
2 - RAPIDO

Mod: CPH 401 GDWK

N.B. Per versione Semifilotop l'abbassamento di 1,5 mm non è necessario.

1 - DUAL

Collegamento gas (Fig. 3)

Il collegamento alla bombola o all'impianto deve essere eseguito da personale qualificato e come prescritto dalle norme UNI-CIG 7129 e 7131 in vigore e successivi aggiornamenti accertandosi preventivamente che l'apparecchiatura sia predisposta al tipo di gas disponibile. In caso contrario vedi: "Adattamento a diverso tipo di gas". Verificare inoltre che la pressione di alimentazione rientri nei valori riportati nella tabella: "Caratteristiche utilizzatori".

Fig. 3

Eseguire l'allacciamento con raccordi e tubi metallici (anche flessibili) in modo da non provocare sollecitazioni agli organi interni all'apparecchio.

N.B. - Ad installazione ultimata controllare, con una soluzione saponosa, la perfetta tenuta di tutto il sistema di collegamento.

Nota importante: eseguire l'allacciamento esclusivamente con raccordi e tubi metallici (tubo flessibile di acciaio a parete continua oppure con tubo rigido di rame o acciaio) ed in modo che possano essere ispezionati su tutta la lunghezza.

Collegamento elettrico (Fig. 4)

L'installatore deve essere qualificato ed è responsabile del corretto collegamento elettrico e dell'osservanza delle norme di sicurezza.

Prima di effettuare l'allacciamento elettrico accertarsi che:

• le caratteristiche dell'impianto siano tali da soddisfare quanto indicato sulla targa matricola applicata sul fondo del piano;
• l'impianto sia munito di un efficace collegamento di terra secondo le norme e le disposizioni di legge in vigore. La messa a terra è obbligatoria a termini di legge.

Nel caso che l'apparecchiatura non sia munita di cavo e/o di relativa spina utilizzare materiale idoneo per l'assorbimento indicato in targa matricola e per la temperatura di lavoro. Il cavo in nessun punto dovrà raggiungere una temperatura superiore di 50 °C a quella ambiente.

Per il collegamento diretto alla rete è necessario interporre un interruttore omnipolare dimensionato per il carico di targa che assicuri la sconnessione della rete con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, conformemente alle regole di installazione (il cavo di terra giallo/verde non deve essere interrotto). La presa o l'interruttore omnipolare devono essere facilmente reggiungibili con l'apparecchiatura installata.

Fig. 4

Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.

Adattamento a diverso tipo di gas (Fig. 5)

Se l'apparecchiatura risulta predisposta per un diverso tipo di gas da quello di alimentazione disponibile, si deve procedere:

• alla sostituzione degli iniettori (fig. 5) con i corrispondenti al tipo di gas da utilizzare (vedi tabella Caratteristiche utilizzatori);
• per la regolazione del minimo agire con opportuno cacciavite sulla vite posta sul rubinetto (fig. 6) dopo averlo ruotato in posizione di minimo. Per GPL (butano/propano) avvitare a fondo.

Mod. Dual

Mod. 2G
