Tipo di prodotto	Ricevitore terrestre digitale
Marca	Samsung
Modello	DTB-S500F
Dimensioni (L x A x P)	270 mm x 200 mm x 45 mm
Peso	1,2 kg
Alimentazione	CA 100-240V, 50/60Hz
Consumo energetico	Basso (tipicamente inferiore a 15W)
Gamma di frequenza del sintonizzatore	50 - 860 MHz
Demodulazione	OFDM (DVB-T), 2K/8K FFT
Decodifica video	MPEG-2 MP@ML
Decodifica audio	MPEG-1 Layer I & II
Numero di canali programmabili	400
Uscite A/V	2 SCART (TV, VCR), RCA (Video, Audio L/R), SPDIF (ottica)
Loop-through RF	Sì (connettore maschio per ricevitore analogico)
Porta RS-232	Sì (per aggiornamento software tramite PC)
Modem	Integrato (per PPV e informazioni sull'abbonamento)
Accessori inclusi	Telecomando, 2 batterie AAA, cavo modem, cavo SCART, manuale utente
Istruzioni per la pulizia	Scollegare dalla rete, utilizzare un panno umido solo con acqua (nessun solvente)
Precauzioni di sicurezza	Tenere lontano da liquidi, assicurare la ventilazione, non sovraccaricare le prese, rivolgersi a un tecnico qualificato per la manutenzione
Riparazione e assistenza	Non tentare di riparare da soli; contattare un tecnico qualificato (la garanzia decade se aperto)

Domande frequenti - DTB-S500F SAMSUNG

Come configuro il mio Samsung DTB-S500F per la prima volta?

Collega l'antenna a RF IN e la TV a TV SCART o RCA. Inserisci il cavo di alimentazione e premi MENU. Vai su Installazione > Scansione automatica per cercare i canali. Il PIN predefinito è 0000.

Cosa devo fare se non c'è immagine sullo schermo?

Controlla che il ricevitore non sia in modalità Standby. Assicurati che il cavo SCART o RCA sia collegato saldamente. Verifica che la TV sia sulla giusta sorgente di ingresso. Controlla anche se l'antenna è collegata correttamente.

Perché non c'è audio?

Controlla le connessioni dei cavi audio. Premi VOL+ per aumentare il volume. Premi il tasto MUTE per assicurarti che non sia in muto. Controlla anche le impostazioni audio nel menu (ad es. Selezione lingua per la colonna sonora).

Come posso resettare il codice PIN se lo dimentico?

Il PIN predefinito di fabbrica è 0000. Se lo hai cambiato e lo hai dimenticato, devi contattare il tuo rivenditore o fornitore di servizi. Non esiste un metodo di reset utente.

Come imposto i blocchi parentali su canali specifici?

Premi MENU, vai su Blocco parentale (inserisci PIN), seleziona Imposta blocco canale. Usa i tasti freccia per scegliere un canale e premi ROSSO per bloccarlo. Premi OK per confermare. I canali bloccati richiedono il PIN per essere visualizzati.

Perché il telecomando non funziona?

Controlla che le batterie siano inserite correttamente (+/-) e abbiano carica. Punta il telecomando direttamente verso il Sensore a infrarossi del ricevitore. Rimuovi eventuali ostacoli. Se ancora non funziona, sostituisci le batterie.

Come posso migliorare la qualità dell'immagine scadente?

Controlla la potenza del segnale in Installazione > Scansione manuale. Assicurati che l'antenna sia orientata correttamente verso un trasmettitore digitale. Usa un'antenna con amplificatore integrato se il segnale è debole. Controlla anche le connessioni dei cavi.

Come eseguo un aggiornamento software?

Vai su Impostazioni di sistema > Aggiornamento software. Il ricevitore può scaricare nuovo software tramite un canale di trasmissione. Segui le istruzioni a schermo. Non spegnere il ricevitore durante il processo. Tutte le impostazioni verranno ripristinate ai valori predefiniti.

Qual è il modo corretto per pulire il dispositivo?

Scollegare sempre il ricevitore dalla presa di corrente prima di pulirlo. Usare un panno morbido leggermente inumidito con acqua. Non usare solventi o detergenti abrasivi. Evitare di far penetrare liquidi all'interno del dispositivo.

Come devo smaltire il ricevitore?

Non smaltire con i rifiuti domestici. Seguire le normative locali per i rifiuti elettronici. Il prodotto è contrassegnato dal simbolo WEEE. Contattare il comune o il rivenditore per le opzioni di riciclo.

MANUALE UTENTE DTB-S500F SAMSUNG

Istruzioni per l'uso

|

GB

Istruzioni per l'uso .....

Istruzioni per l'uso .....①

Istruzioni per l'uso

I

RICEVITORE TERRESTRE DIGITALE

ISTRUZIONI PER LA SICUREZZA

Questo dispositivo STB è stato realizzato in modo tale da soddisfare gli standard di sicurezza. Leggere attentamente le seguenti precauzioni relative alla sicurezza.

ALIMENTAZIONE DA RETE: CA 100-240V-, 50/60Hz

SOVRACCARICO: Non sovraccaricare le prese a muro, i cavi di prolunga o gli adattatori polché ciò potrebbe causare incendi o scariche elettriche.

LIQUIDI: Tenere i liquidi lontani dall'STB.

PULIZIA: Prima di pulire l'STB, scollegarlo dalla presa a muro.

Utilizzare un panno leggermente inumidito con acqua (non utilizzare solventi) per pulire la parte esterna.

VENTILAZIONE:

Non bloccare i fori di ventilazione dell'STB. Accertarsi che l'aria circoli liberamente alltomo al dispositivo. Non posizionare mai l'STB in modo tale che sia esposto alla luce solare diretta o accanto ad apparecchi per riscaldamento, ad esempio un radiatore. Non impilare mai altre apparecchiature elettroniche sull'STB. Posizionare l'STB ad almeno 30 mm dalla parate.

ACCESSORI: Non utilizzare accessori che non siano raccomandati dal produttore per evitare situazioni pericolose o danni all'apparocchiatura.

CONNESSIONE AL SEGNALE TV VIA CAVO E AL TELEVISORE:

Collegare tutti i componenti prima di inserire qualsiasi tipo di cavo elettrico nella presa di corrente a muro. Spegnere sempre l'STB, il televisore e ogni altro componente acceso prima di collegare o scollegare qualsiasi tipo di cavo elettrico.

MANUTENZIONE:

Non tentare di effettuare da soli operazioni di manutenzione del prodotto. Eventuali tentativi invalideranno la garanzia. Per la manutenzione rivolgersi a personale qualificato.

TEMPESTE ELETTROMAGNETICHE:

Se l'STB è installato in un'area soggetta a un'intensa attività elettromagnetica, i dispositivi di protezione per il connettore di rete e la linea telefonica del modem dell'STB sono essenziali. Durante le tempeste elettromagnetiche, è inoltre necessario attenersi alle istruzioni fornite dai singoli produttori delle apparecchiature collegate all'STB, come TV, Hi-Fi, ecc.

MESSA A TERRA:

L'antenna terrestre DEVE ESSERE MESSA A TERRA. Il sistema di messa a terra deve essere conforme allo standard SABS 061.

ISTRUZIONI PER LA SICUREZZA

AVVERTENZA!

1. Per non danneggiare il cavo di alimentazione o la spina attenersi alle seguenti indicazioni.

2. Non modificare o usare in modo arbitrario il cavo di alimentazione o la spina.

3. Non piegare o torcere eccessivamente il cavo di alimentazione.
4. Scollegare il cavo di alimentazione afferrandolo per la spina.

5. Tenere le apparecchiature che producono calore il più lontano possibile dal cavo di alimentazione, per evitare che il rivestimento si fonda.

6. La mancata osservanza di una delle seguenti indicazioni può provocare una scossa elettrica.

7. Non aprire il corpo principale.

8. Non inserire metalli od oggetti inflammabili all'interno del prodotto.
9. Non toccare la spina del cavo di alimentazione con le mani bagnate.
10. Scollegare il cavo di alimentazione in caso di temporale.
11. Non coprire l'apertura di ventilazione del ricevitore con oggetti quali giornali, vestiti, ecc.

12. Non collocare il ricevitore sopra apparecchiature domestiche che generano calore.

13. Non utilizzare il prodotto quando non funziona bene. Continuando a utilizzare il prodotto anche se è difettoso, può verificarsi un danno grave. Se il prodotto non funziona bene, rivolgersi al rivenditore locale.

DICHIARAZIONE DI CONFORMITA

Il presente apparato è conforme ai requisiti fissati dalla direttiva 99/47/CE in materia di emissione di segnali televisivi. Recepita in Italia con Decreto Legislativo nr.191 del 17 maggio 1999. In particolare la suddetta apparecchiatura è conforme ai requisiti fissati dal comitato congiunto(JTC) UER/ETS/CENELEC standard "DVB" Digital Video Broadcasting.

SOMMARIO

Istruzioni per la sicurezza....2

Funzionalità generali....5

Collegamento dell'STB 6

Descrizione 8

Pannello anteriore 8

Pannello posteriore 9

Telecomando 10

Funzioni di base 12

Funzionamento del ricevitore 15

Menu principale 15

1. Installazione 15

1.1 Seleziona paese....16

1.2 Auto scansione 16

1.3 Manuale scansione 17

1.4 Azzera alle impostazioni di fabbrica 17

1. Organizzazione canale 18

2.1 Cancella frequenza....18

2.2 Cancella Canale 18

2.3 Cancella tutti i Canali 18

2.4 Sposta e modifica canale 19

1. Chiave elettronica 20

3.1 Imposta blocco canale 20

3.2 Modifica codice PIN 21

3.3 Impostare blocco modem....21

1. Impostazioni di sistema 22

4.1 Selezione lingua 22

4.2 Impostazioni OSD 22

4.3 Impostazioni media 23

4.4 Impostazioni ora e timer....23

4.5 Informazioni di sistema....24

4.6 Aggiornamento software 24

4.7 Controllo appl. MHP....24

4.8 Impostazione modem 25

4.9 Impostazione funzionamento auto 25

Risoluzione dei problemi 26

Smaltimento 26

Specifiche tecniche 27

FUNZIONALITÀ GENERALI

1. SEZIONE UTENTE

400 CANALI PROGRAMMABILI
SCARICAMENTO SOFTWARE ATTRAVERSO PC
GUIDA ELETTRONICA AVANZATA AI PROGRAMMI
SUPPORTO MULTILINGUA PER OSD
TELETEXT (VBI) SUPPORTATO CON PIÙ LINGUE
TELECOMANDO A INFRAROSSI A FUNZIONALITÀ COMPLETA
▶ SCANSIONE AUTOMATICA E MANUALE
▶ ORGANIZZAZIONE DEI CANALI (PROGRAMMABILE)
CONSUMO RIDOTTO DI ALIMENTAZIONE
▶ EPG CON AGGIORNAMENTO AUTOMATICO

2. SEZIONE SINTÔNIZZATÔRE

SINTONIZZATORE A BANDA LARGA DA 50-860 MHz
USCITA RF LOOP-THROUGH (MASCHIO) PER RICEVITORE ANALOGICO

3. SEZIONE VIDEO

CONFORME A DVB-T
VIDEO MPEG-2 (MP@ML)
▶ SUPPORTA PROPORZIONI 4:3 (NORMALE) E 16:9 (WIDE SCREEN)
FFT: 2K O 8K
2 SCART. RCA

4. SEZIONE AUDIO

MPEG 1 AUDIO LAYER I & II
AUDIO MONO, DUAL, STEREO E JOINT STEREO
FREQUENZE DI CAMPIONAMENTO 32, 44,1 E 48 KHz
CONTROLLO DEL VOLUME E FUNZIONE DI DISATTIVAZIONE AUDIO DA TELECOMANDO
USCITA AUDIO DIGITALE SPDIF

Il RICEVITORE deve essere posizionato in un ambiente adeguatamente ventilato.

Non posizionarlo in un armadietto completamente chiuso per non bloccare il flusso dell'aria ed evitare surriscaldamenti.

Il dispositivo deve essere protetto dalla luce diretta del sole, dall'eccessiva umidità, da manipolazioni improprie e dagli animali domestici.

Evitare di impilare altri componenti elettronici sul ricevitore.

Il dispositivo deve essere posizionalo in modo tale che l'accesso per il cavo dell'antenna sia sicuro.

2. COLLEGAMENTO DEL RICEVITORE ALLE ANTENNE

È possibile collegare il ricevitore ai seguenti tipi di antenna:

- Utilizzare un'antenna da tetto standard per la ricezione di canali tra VHF e UHF.

- Poiché molto antenne da tetto meno recenti possono ricevere solo un numero limitato di canali, è difficile o impossibile ricevere i canali digitali trasmessi sulle frequenze più alte. In questo caso, è possibile sostituire l'antenna.

- Alcune antenne esterne sono dirette verso un trasmettitore analogico. In questo caso, l'antenna va diretta verso un trasmettitore TV digitale.

- Non è consigliabile utilizzare antenne interne o montate alle finestre, poiché sarebbe difficile o impossibile ricevere i canali digitali.

3. COLLEGAMENTO DEL RICEVITORE AL TELEVISORE

Per collegare il ricevitore al televisore è possibile utilizzare un cavo SCART o RCA. Se il televisore viene collegato tramite il cavo SCART, collegare il connettore SCART contrassegnato con TV alla relativa presa SCART sul televisore.

Per consentire il collegamento del VCR, il ricevitore è dotato di un connettore SCART sul retro contrassegnato con la scritta "VCR". Il connettore SCART consente di collegare il VCR al ricevitore.

5. COLLEGAMENTO DEL RICEVITORE ANALOGICO

Questo ricevitore è compatibile con i segnali analogici e quindi non è necessario alcun collegamento ulteriore, oltre al collegamento Digitale.

6. COLLEGAMENTO DEL SISTEMA AUDIO / HI-FI ESTERNO

Per consentire il collegamento del sistema Audio Hi-Fi esterno, il ricevitore è dotato di due connettori RCA sul retro contrassegnati rispettivamente con la scritta AUDIO L e R, per collegare l'audio sinistro e destro.

7. COLLEGAMENTO DI UN SISTEMA AUDIO DIGITALE

Collegare un cavo in fibra ottica tra SPDIF sul ricevitore e OPTICAL sul sistema audio digitale.

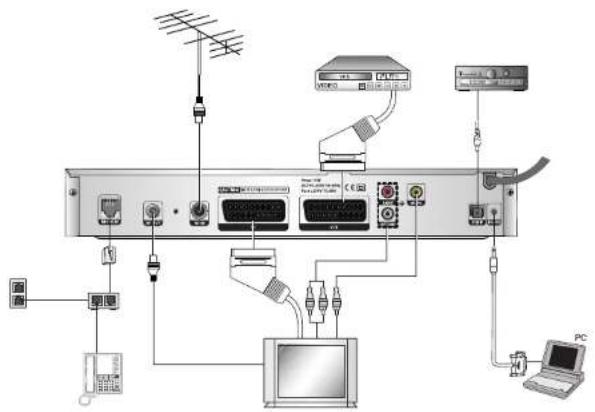

Schema di collegamento

Note: In alcune aree, il segnale terrestre digitale potrebbe essere debole. Per ricevere questi segnali, è consigliabile utilizzare un'antenna con potenziatore del segnale incorporato.

DESCRIZIONE

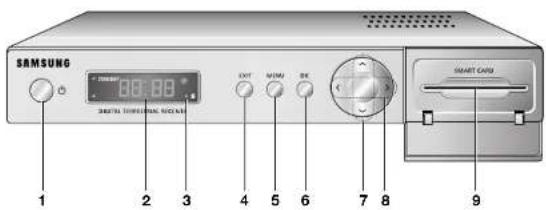

1. Questo tasto serve per accendere e spegnere il ricevitore (Standby).
2. 7 Display segmento Questo display a LED visualizza il numero di canale corrente. Mentre il ricevitore è in modalità Standby, il display visualizza l'ora corrente.
3. Sensore a infrarossi Consente di ricevere i comandi a infrarossi del telecomando.
4. EXIT Questo lasto serve per uscire da un menu, per tornare al menu procedente o per uscire da alcuni riquadri.
5. MENU Questo tasto serve per aprire il menu o per tornare al menu precedente.
6. OK Questo tasto serve per inserire i dati del ricevitore nel sistema di menu e confermari. Questo tasto serve per selezionare le voci.
7. ∧, ∨Questi tasti servono per cambiare canale.
8. <, >Questi tasti servono per alzare o abbassare il volume.
9. Alloggiamento scheda Alloggiamento per smartcard.

1. MODEM Il modern è un terminale che condivide una linea con un apparecchio telefonico utilizzando uno sdoppiatore. Viene utilizzato per la PPV e per il trasferimento di informazioni relative alla sottoscrizione.
2. RF OUT Serve per collegare il televisore tramite il cavo RF.
3. RF IN Serve per collegare un'antenna terrestre.
4. TV Serve per il collegamento alla TV.
5. VCR Serve per il collegamento al VCR.
6. VIDEO, AUDIO L/R Questi connettori RCA servono per il collegamento di dispositivi video e audio esterni.
7. SPDIF Uscita per il collegamento a un amplificatore digitale.
8. RS-232 Serve per collegare il ricevitore a un computer per leggere e caricare dati.

Telecomando

Note: quando a inseriacono le batterie, verificare che la polants (+/-) s/a corrella.

1. POWER Consente di mettere l'STB in modalità stand-by (nessun segnale al televisore). Il pulsante è di colore grigio.
2. Tasti numerici 0-9 Questi tasti servono per immettere i valori numerici e per selezionare il canale inserendone direttamente il numero.
3. TEXT Questo tasto serve per selezionare la modalità teletext.
4. BACK Questo tasto viene utilizzato nell'applicazione MHP.
5. MUTE Questo tasto serve per passare dall'audio normale all'assenza di audio.
6. EXIT Per uscire da un menu o tomare al menu precedente.
7. VOL+/VOL- Questi tasti servono per alzare o abbassare il volume.

8. CH+/CH- Questi tasti servono per camblare canale.

9. Tasti colore (ROSSO, VERDE, GIALLO, BLU)

Questi tasti vengono utilizzati per selezionare funzioni speciali per l'STB.

1. Tasto freccia Sposta la barra di evidenziazione dell'applicazione MHP.
   OK Questo lasto serve per inserire i dati del ricevitore nel sistema di menu e conformarli.

2. APP È il tasto che consente di accedere al gestore dell'applicazione SAMSUNG.

3. LIST Premondolo mentre si guarda il televisore, viene visualizzato un clenco di canali.

4. MENU Questo tasto serve per aprire il menu o per tornare al menu precedente.

5. "i" Tasto "Now and Next Information" (Adesso e informazione successive).

6. EPG Il pulsante Electronic Program Guide (Guida elettronica ai programmi) visualizza la guida ai programmi TV/Radio.

7. TV/RADIO Passa dai canali TV a quelli Radio.

8. ALT Questo tasto serve per selezionare l'elenco delle informazioni audio/video per il servizio corrente.

9. SUB Riservato.

FUNZIONI DI BASE

1. Schermo

Prima di visualizzare il programma televisivo, è necessario eseguire l'installazione.

In un primo tempo sarà infatti possibile vedere solo le immagini dei menu.

Una volta programmati i canali televisivi, l'immagine che segue (banner) apparirà ogni volta che si cambia canale:

- Premere il tasto i in modalità di visualizzazione.

Questa immagine appare anche ogni volta che si cambia canale.

Premendo il tasto TV/RADIO del telecomando, vengono attivati i programmi TV e Radio.

Informazioni dettagliate sul programma

- Premere il tasto i due volte mentre si sta visualizzando un programma.

Con la prima pressione del tasto apoparà il banner descritto scora.

Dopo aver premuto il tasto i una seconda volta, si otterranno informazioni dettagliate sul programma che si sta visualizzando e, se le informazioni sono numerose, verranno visualizzate in un altro riquadro. Quando le informazioni sono costituite da più pagine, CH+/CH- può essere utilizzato per s'ogliare le pagine su è giu.

Sola: questo servizio dipende dal provider.

2. Regolazione del volume

Per regolare il livello del volume:

• Premere i tasti VOL+ o VOL- per regolare il livello del volume.
• Premere il tasto MUTE per disattivare l'audio.
• Premere nuovamente il tasto MUTE o i tasti VOL+ o VOL- per annullare la disattivazione dell'audio.

FUNZIONI DI BASE

3. Selezione informazioni audio

• Premore il tasto ALT per visualizzare l'elenco delle informazioni audio.
• Promere i tasti ▲ / ▼ e OK per effettuare una selezione.

4. Selezione informazioni video

• Premere il tasto ALT due volte per visualizzare l'elenco delle informazioni video.
• Premere i tasti ▲ / ▼ e OK per effettuare una selezione.

5. Elenco servizi

• Premere il tasto LIST mentre si sta visualizzando un programma.
• Selezionare l'elenco premendo TV/RADIO.

Poste dietro il nome del canale, l'icona —o indica che il canale è criptato, mentre l'icona 📁 indica che il canale è bloccato.

• Selezionare il canale premendo ▲ / ▼ e premere CH+/CH- per passare alle pagine precedenti e successive dell'elenco.
• Premere il tasto OK per visualizzare il canale selezionato.

FUNZIONI DI BASE

6. Informazioni sul programma

EPG - Guida elettronica avanzata ai programmi

La guida elettronica al programma fornisce per tutti i canali le informazioni sul programma scelto.

Suisse : 1. questo servizio dipende dal provider.

1. Dopo avere riconosciuto il GMT dal segnale, operazione che richiede alcuni secondi, il ricovitore è in grado di visualizzare le informazioni corrette sul programmi.

- Premere il tasto EPG mentre si sta visualizzando un programma.

Questa funzione viene visualizzata sullo schermo solo durante l'utilizzo.

- Tasto ROSSO : Il tasto rosso consente di passare alla data precedente.

- Tasto VERDE : Il tasto verde consente di passare alla data successiva.

- Tasto i : Questo tasto consente di visualizzare le informazioni sul programma, se non sono tutte elencate nella stessa pagina. Utilizzare i tasti CH+/CH- per passare alle pagine precedenti e successive.

•◀/▶ : Visualizza l'elenco dei programmi in blocchi da 30 minuti.

L'intervello di tempo può essere regolato premendo i seguenti tasti sulla schermata EPG:

Tasto 1:1 ora e 30 minuti tasto 2:30 minuti tasto 3:15 minuti

- Selezionare il canale premendo i tasti ▲ / ▼ e premere il tasto OK per visualizzare il canale selezionato.

Dopo avere installato il sistema dell'antenna e l'STB con i connettori appropriati:

- Collegare l'alimentazione di rete CA e accendere il ricevitore.

- Premere il tasto MENU per visualizzare il menu principale.

Verrà visualizzata la seguente schermata:

Le voci del sottomenu verranno visualizzate.

Per i sottomenu Installazione, Organizzazione e Chiave

elettronica è necessario il codice PIN.

1. Installazione

Il menu é costituito da 4 sottomenu:

Seleziona paese, Auto scansione, Manuale scansione e Azzera alle impostazioni di fabbrica.

- Selezionare "Installazione" dal menu principale per

accedere al sottomenu.

- Immettere il codice PIN.

Se non è stato immesso un codice PIN personale, verrà utilizzato il codice PIN 0000 impostato in fabbrica.

1.1 Seleziona paese

Per sintonizzare i nuovi canali, è disponibile l'opzione "Seleziona paese" che consente di selezionare la nazione dove hanno sede i servizi dell'emittente.

Una volta selezionato "Seleziona paese" nel menu installazione, verrà visualizzata la schermata seguente:

• Selezionare la propria nazione.
  È possibile selezionare il valore ITALY, SPAIN, SWEDEN, UK, USER, BELGIUM, GERMAN, FINLAND, o FRANCE premendo i tasti ◄/▶.

- Una volta selezionata l'opzione, premere il tasto OK per scegliere la nazione corrispondente all'area di trasmissione. Se non si desidera salvare le modifiche, premere il tasto EXIT senza premere OK.

Note: Se si modifica il codice nazionale, tutti i programmi salvati verranno eliminati.

1.2 Auto scansione

Il sottomenu "Auto scansione" consente di scaricare automaticamente i canali dal punto di caricamento preprogrammato.

Per scaricare automaticamente i canali:

- È possibile selezionare la frequenza specificata tra Frequenza inizio e Frequenza fine.

- Promere il tasto OK. Verrà visualizzato il menu Auto scansione. Tutti i canali nell'elenco verranno automaticamente scaricati.

1.3 Manuale scansione

Per sintonizzare i nuovi canali e i segnali più deboli, è disponibile l'opzione "Manuale scansione" che consente di immettere manualmente i dati sul canali.

Dopo aver selezionato "Manuale scansione" dal menu installazione verrà visualizzata la schermata seguente:

• Selezionare il numero del canale.
  È possibile selezionare il canale specifico da cercare.

Le opzioni seguenti sono impostante per default, tuttavia è possibile modificarle.

La barra di stato del segnale mostra se il canale è valido.

• Immettere la frequenza del canale da trovare.
• Selezionare la larghezza di banda.
  È possibile selezionare un valore pari a 6,7 o 8 MHz.
• Selezionare la modalità di intervallo di sicurezza.
  È possibile selezionare il valore Auto, 1/32, 1/16, 1/8, o 1/4.
• Selezionare la modalità FFT (Fast Fourier Transform).

Il valore AUTO, 2K e 8K è impostato automaticamente.

- Una volta selezionate le opzioni, prennere il tasto OK per avviare la procedura di scansione.

1.4 Azzera alle impostazioni di fabbrica

Consente di tornare ai valori impostati in fabbrica nel caso in cui si verificassero dei problemi dopo la modifica di alcuni valori relativi ai dati dei canali o per l'uso di valori errati. Nella finestra di richiesta, se si preme il tasto OK, il ricevitore viene automaticamente reimpostato in base ai valori predefiniti.

Euros: Questa operazione elimina tutte le impostazioni esistenti!

2. Organizzazione canale

Il menu "Organizzazione canale" ha quattro opzioni:

Il menu "Organizzazione canale" viene utilizzato per eliminare Frequenze e Canali oppure per spostarli e modificarli in base alle proprie preferenze.

- Immettere il codice PIN.

Se non è stato immesso un codice PIN personale, verrà utilizzato il codice 0000 impostato in fabbrica.

2.1 Cancella frequenza

• Selezionare l'elenco delle frequenze da eliminare premendo il tasto ROSSO.
• Premere II tasto OK per confermare.

Note: Questo commando non elimina le frequenze, ma solo l'elenco dei canali registrati su quella frequenza.

2.2 Cancella Canale

• Selezionare l'elenco dei canali da eliminare premendo il tasto ROSSO.
• Premere il tasto OK per confermare.

2.3 Cancella tutti i Canali

Nella finestra di richiesta, premere il tasto OK per eliminare tutti i canali e premere EXIT per uscire.

2.4 Sposta e modifica canale

• Selezionare l'elenco Interattivo/TV/RADIO premendo i lasti ◄/►.
• Selezionare l'elenco Interattivo/TV/RADIO premendo i tasti ▲ / ▼ oppure i lasti CH+/CH-.
• Selezionare il canale premendo il tasto ROSSO.
• Premere i tasti ▲ / ▼ per modificare la posizione del canale desiderato, e premere CH+/CH- per passare alle pagine precedenti e successive dell'elenco. Premere il tasto OK per confermare.
• Per rimettere il canale nella posizione iniziale, premere il tasto BLU senza premere il tasto OK.

Per modificare il nome di un canale

• Selezionare l'elenco Interattivo/TV/RADIO premendo i tasti ◄/▶.
• Selezionare un elenco di canali da spostare in un'altra posizione premendo | tasti ▲ / ▼ oppure i tasti CH+/CH-,
• Premere || tasto VERDE.
  Viene visualizzata la tabella dei font.
• Selezionare il carattere desiderato premendo i tasti ◀/►, ▲/▼, quindi premere OK per associare il carattere alla stringa.
  Note : Tasto CH- : Elimina il carattere precedente.

- Premere il tasto MENU e poi il tasto OK per salvare i dati impostati.

3. Chiave elettronica

La funzione "Chlave elettronica" consente di impostare le limitazioni della visualizzazione e impedisce l'accesso non autorizzato all'STB tramite l'uso del PIN (Personal Identification Number), un numero personale di 4 cifre. (codice PIN preimpostato in leobrica: 0000)

Selezionando questo menu, si dispone di tre opzioni: è possibile impostare il blocco di qualsiasi canale, modificare il codice PIN personale, e impostare il blocco modem.

- Immettere II codice PIN.

Se non è stato immesso un codice PIN personale, verrà utilizzato il codice PIN 0000 impostato in fabbrica.

3.1 Imposta blocco canale

• Selezionare il canale premendo i tasti ◀/▶ oppure i tasti ▲/▼.
• Selezionare il blocco del canale premendo il tasto ROSSO
• Premiere il tasto OK per confermare.

Quando si desidera visualizzare il canale bloccato, è necessario immettere ogni volta il codice PIN nella finestra di richiesta.

L'inscrimento del codice PIN, che consente l'accesso a un canale bloccato, agisce su tutti i canali bloccati.

Ciò significa che, inserendo il codice PIN corretto in uno qualsiasi dei canali bloccati, è possibile accedere a tutti i canali bloccati.

Per annullare il blocco:

- Premere di nuovo il tasto ROSSO per annullare il blocco.

3.2 Modifica codice PIN

Per modificare il codice PIN, selezionare la seconda opzione, "Modifica codice PIN".

In questo modo si accederà al menu seguente:

In questa opzione, è necessario immettere il codice PIN corrente in corrispondenza del primo cursore e in corrispondenza del secondo il codice PIN desiderato.

Per confermare, immettere nuovamente il nuovo codice PIN.

Occorre ricordare che il codice PIN deve essere un valore numerico di 4 cifre.

CODICE PIN PREIMPOSTATO IN FABBRICA: 0000.

Note: nel caso in cui si dimenticasse il Codice PIN, contattare il rivenditore o il servizio assistenza. Una volta modificata la password, è necessario ricordarla e conservarla in un luogo sicuro.

3.3 Impostare blocco modem

Per bloccare la visione dei servizi a pagamento, come ad esempio il servizio PPV (Pay Per View), selezionare la terza opzione "Impostare blocco modem".

È possibile selezionare Blocca o Sblocca nel menu Parental Lock del modem.

• Selezionare Blocca per bloccare la visione dei servizi a pagamento.
• Selezionare Sblocca per sbloccare la visione del servizi a pagamento.

4. Impostazioni di sistema

É possibile modificare le impostazioni predefinite del sistema in base alle proprie esigenze.

4.1 Selezione lingua

L'opzione "Selezione lingua" consente all'utente di selezionare la lingua desiderata per OSD, informazioni audio, Teletext e EPG.

• Per favorire gli utenti delle varie nazioni che parlano lingue diverse, gli OSD sono disponibili in 5 lingue diverse. (Sono attualmente supportate le lingue inglese, tedesco, francese, italiano e spagnolo)
• Per selezionare il menu nella lingua desiderata premere i tasti ◄/►, quindi promore OK.
• Gli OSD, le informazioni audio, il Teletext e l'EPG variano a seconda della lingua selezionata.

4.2 Impostazioni OSD

È possibile impostare la trasparenza dell'OSD e la durata della visualizzazione.

• Selezionare il livello di trasparenza dell'OSD. Il livello di trasparenza dell'OSD varia da 0 a 100%. L'impostazione viene effettuata premendo i tasti numerici◄/► oppure i tasti CH+/CH-.
• Impostare la durata della visualizzazione del riquadro delle informazioni che appare sullo schermo. La durata varia da 0,5 a 60,0 secondi.
  L'impostazione viene effettuata premendo i tasti numerici◀/▶, (a ogni pressione il valore decrementa o incrementa di 0,5 sec) oppure i tasti CH+/CH- (a ogni pressione il valore decrementa o incrementa di 1 sec).

4.3 Impostazioni media

È possibile definire varie impostazioni per i supporti. Posizionare il cursore sul sottomenu e premere il tasto OK.

• Premere i tasti ▲ / ▼ per spostare le sotto voci e premere i tasti ◀ / ▶ per selezionare l'opzione desiderata.
• Premere il tasto OK per confermare.
• Premere i tasti MENU/EXIT per uscire dal menu.
• Selezionare il sistema TV: PAL o SECAM.
• Selezionare la proporzione TV in base all'apparecchio televisivo in uso:
  STANDARD, rapporto 4:3 o WIDE SCREEN, rapporto 16:9.
• Selezionare la conversione della proporzione: None, Letter Box o Pan & Scan.
• Selezionare il tipo di segnale video: Composite o Composite+RGB.
  ● Canale RF: Off o K21 CH - K69 CH
• Sistema di trasmissione: B/G, I, D/K

4.4 Impostazioni ora e timer

È possibile impostare l'ora in diverse modalità, ad esempio ora locale corrente, ora di accensione/spegnimento. L'ora locale corrente può essere regolata mediante il GMT.

- Posizionare il cursore sul sottomenu e premere il tasto OK.

- Premere i tasti ◀/▶ per modificare l'ora locale in base al fuso orario. L'ora locale varla a seconda della località.

Il GMT si riferisce all'ora standard di Greenwich. Questa non può essere modificata.

• Premere i tasti ◀/▶ per scegliere la ripetizione dell'evento da prenotare: una volta sola oppure tutti i giorni, ogni domonica, ogni lunedì, ogni martedì, ogni mercoledì, ogni giovedì, ogni venerdì e ogni sabato.
• Inserire l'ora desiderata per l'accensione e lo spegnimento utilizzando i tasti Numerici (0\~9) e i tasti ◀/▶. Premere i tasti ◀/▶ per scegliere un'ora da prenotare per l'accensione.
• Selezionare il programma per impostare l'evento premendo i tasti ◀/► e i tasti Numerici (0–9).

4.5 Informazioni di sistema

Nel caso in cui sia necessario contattare il service provider o un centro di assistenza, è possibile che vengano richieste alcune informazioni contenute in questo menu.

Posizionare il cursore sul sottomenu e premere il tasto OK. Verrà visualizzata la seguente schermata:

4.6 Aggiornamento software

È possibile scaricare e aggiornare il software di sistema del ricevitore utilizzando un canale specifico indicato dall'emittente. Maggiori informazioni verranno fornite direttamente dall'emittente. Se si sceglie di scaricare una nuova versione del software, tutte le impostazioni precedenti, come codici d'accesso, canali preferiti, ecc., verranno eliminate! Lo scaricamento può richiedere diverso tempo. Durante lo scaricamento, non spognere il ricevitore.

4.7 Controllo appl. MHP

Per modificare la modalità di visualizzazione dell'applicazione MHP, seguire le istruzioni fornite di seguito.

• Selezionare Avvio automatico o Non consentito in modalità. Controllo avvio automatico utilizzando i tasti ◄/►.
• Selezionare On/Off in modalità Mostra elenco appl. premendo i tasti ◄/►.
• Premere il tasto VERDE per modificare i dati contenuti in Numero telefonico, Nome utente e Password.
• Inserire il valore desiderato utilizzando i tasti Numerici (0\~9) e premendo i tasti ▶/▶ in DNS.
• Premere 'OK' per salvare le nuove impostazioni Controllo appl. MHP.

Note: Se si sceglie Exit senza premere il tasto OK le modifiche apportate al menu MHP App Control non verranno salvate.

4.8 Impostazione modem

Per impostare il modem, seguire le istruzioni fornite di seguito.

• Selezionare Tone o Pulse in Modalit di composizione.
• Selezionare il 'Tempo d'attesa portante' nell'intervallo compreso tra 1 e 255 secondi utilizzando i tasti ◄/▶ o i tasti numerici.
• Selezionare il 'Tempo attuale portante' nell'intervello compreso tra 0.1–25.5 secondi utilizzando i tasti ◄/▶ o i tasti numerici.
• Selezionare il 'Tempo perdita portante' nell'intervello compreso tra 0.1 e 25.5 secondi utilizzando i tasti ◀ /▶ o i tasti numerici.
• Selezionare Blank (Vuoto), 0, # o 9 nella casella Prefisso utilizzando i tasti ◀/▶, per specificare il tasto di pre-composizione per l'estensione telefonica.
• Premere 'OK' per salvare la configurazione del modern, se è stata modificata.

Note: Se si sceglie Exit senza premere il tasto OK le modifiche apportate al modem non veranno salvate.

4.9 Impostazione funzionamento auto

E' possibile impostare i parametri per la ricerca di nuovi canali e l'aggiornamento di nuovo software.

• Selezionare Si o NO in Modo standby e in Modo funzionamento premendo i tasti ◄/▶.
• Inseitre l'ora desiderata premendo i tasti Numerici (0–9), CH+/CH- e ◀/►.
• Premere i tasti ▶ per selezionare l'opzione Event Repetition (Ripetizione evento) da prenotare: Una volta sola oppure tutti i giorni, ogni domenica, ogni lunedì, ogni martedì, ogni mercoledì, ogni giovedì, ogni venerdì, ogni sabato.

Note: Se si preme Si in Modo standby (selezionando NO in Modo funzionamento o Aborting the operation in progress (Termina operazione in corso) in Modo funzionamento), il ricevitore attiverà il funzionamento automatico dopo 45 minuti per il nuovo software e 1 ora per i nuovi canell dal momento in cui entra in Modo standby.

RISOLUZIONE DEI PROBLEMI

In alcune aree, il segnale terrestre digitale potrebbe essere debole.

Per ricevere questi segnali, è consigliabile utilizzare un'antenna con potenziatore del segnale incorporato.

È possibile scaricare e aggiornare il software di sistema del ricevitore utilizzando un canale specifico indicato dall'emittente.

Maggiori informazioni verranno fornite direttamente dal distributore.

Problema	Causa possibile	Soluzione del problema
Non si accende il LED sul pannello frontale; non c'è alimentazione	Il cavo di alimentazione non è inserito correttamente	Inserire correttamento il cavo di alimentazione
Non appaiono immagini sullo schermic	Ricevitore in mocalita Standbyc; Scart non saldamento collegata all'uscita video del televisor; canale o uscita video non corretti selezionati sul televisora	Impostare il ricevitare su "On"; Verificare la connessione e correggere; verificare l'uscita canale e video e correggere (manuale di isruzioni della TV)
Non c'è audio	Il cavo audio non è collegato correttamento; livello volume = 0; audio disattivato	Verificare la connessione e correggere; aumentare i volume sul televisore; premere il tasto MUTE
Il telecomande non funzione	Funzionamento non corretto; Batterie scariche a inserite non correttamente	Puntare il telecomando verso il ricevitore; sostituire le batterie o inserire correttamente
Qualità dell'immagine insufficiente	Forza dal segnale tropico bassa	Verificare la potenza del segnale nel menu "Installation" (installazione), correggere l'allineamento dell'antenna
Messaggio di errore "Searching for signal" sullo schermic	Cavo dell'antenna non collegato e non ben inserito; posizione non corretta dell'antenna verificare la potenza	Verificare la connessione e correggere; controllare la posizione e correggere, del segnale nel menu "Installation" (installazione)
Messaggio di errore "Channel data docs not exist" sullo schermo	Ricevitore non ancora impostato	Scansione nel menu "installation" (installazione)

SMALTIMENTO

Il dispositivo, il materiale di imballaggio, ad esempio la schiuma, e le batterie non devono mai essere gettati nella normale immondizia. È opportuno informarsi circa le norme in vigore nella zona di residenza e smaltire questi rifiuti in conformità con le norme previste per la raccolta differenziata.

SPECIFICHE TECNICHE

Alimentazione

Tipo : SMPS

Tensione di ingresso : CA 100-240V-, 50/60Hz

Potenza fusibili : 250V T1.6AH

Demodulatore

DEMODULAZIONE : DEMODULAZIONE OFDM (DVB-T)

MODALITA:2K/8K

VELOCITÀ CODIFICA : Viterbi convoluzionale

Velocità di codifica - 1/2, 2/3, 3/4, 5/6, 7/8

Sintonizzatore

Gamma Freq.: 50\~860 MHz

Livello segnale in ingresso : -20 \~ -78 dBm

Sezione canale : Sintetizzatore frequenza PLL

Impedenza in ingresso : 75 Ω non bilanciato

Modello connettore : Din tipo femmina (ingresso RF/uscita RF)

Decodificatore video

Decodifica sisterna : MPEG 2 ISO/IEC 13818

(flusso di trasporto)

Profilo e livello : MPEG 2 MP@ML (4:2:2)

Velocità dati : 1 - 15 Mb/s

Formati video : 4:3 (standard) e 16:9 (widescreen)

Risoluzione Immagini : 720 (H) x 576 (V) x 50 campl/sec

Decodificatore audio

Decodifica sistema : MPEG 1 ISO/IEC 11172-3 layer I e II

Modalità audio : canale singolo, canale doppio, stereo,

joint stereo

Frequenza di campionamento : 32, 44.1, 48, 96 KHz

Notes: la specifica del codificatore può essere modificata senza preavviso.

SPECIFICHE TECNICHE

Modulatore RF

Uscita modulatore : CH 21-69 (preimpostato su CH 21)

Tipo video : PAL BG, I, D/K (preimpostato su PAL BG)

Livello uscita UHF : 70±5 dBμV

Connettore uscita : IEC maschio

Ant. Connettore O/P : IEC femmina

Metodo di sintonizzazione : Sintetizzatore frequenza PLL

Canale preimpostato : Disabilitato

Uscita A/V

SCART TV : VIDEO (CVBS, RGB), AUDIO R&L

SCART VCR : VIDEO (CVBS), AUDIO R&L

SPDIF : Uscita audio digitale

Specifica física

Dimensioni (L x A x P) : 270 mm x 200 mm x 45 mm

Peso (netto) : 1.2 kg

Temperatura di esercizio : da 0 °C a +45 °C

Temperatura di stoccaggio : da -10 °C a +70 °C

Ecc

Accessori : Telecomando, manuale dell'utente, 2 batterie (AAA), cavo modern, cavo Scart

Corretto smaltimento del prodotto (rifiuti elettrici ed elettronici)

(Applicabile in i paesi dell'Unione Europea e in quelli con sistema di raccolta differenziata)

Il marchio riportato sul prodotto o sulla sua documentazione indica che il prodotto non deve essere smalito con altri rifiuti domestici al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati dall'inopportuno smaltimento dei rifiuti, si invita l'utente a separare questo prodotto da altri tipi di rifiuti e di riciclarlo in maniera responsabile per favorire il riutilizzo sostenibile delle risorse materiali.

Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l'ufficio locale preposto per tutte le informazioni relative alla raccolta differenziata e al riciclaggio per questo tipo di prodotto.

Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto non deve essere smaltito unitamente ad altri rifiuti commerciali.

Warrenty

Questo prodotto Samsung e' garantito per un periodo di codici (12) mesi dalla data di acquisto, da diffetti di fabbricazione e nel materiali. Ne caso di riparazione, il prodotto dova' essere riportato presso il rivenditore dal quale si è' effettuato l'acquisto. Comunque tutti i rivenditori e i centri di assistenza tecnica autorizzata Samsung presenti nei paesi dell'Europa occidentale roonosceranno la validità di questa garanzia compatibilmente con le normativi vigenti nei paese interessato.

I centri di assistenza tecnica autorizzata sono gli unici riconosciuti icloni dalla Samsung ad effettuare l'attività di ricarazione in garanzia.

In caso di difficoltà' la preghiamo di rivolgersi alla:

SAMSUNG ELECTRONICS ITALIA S.P.A VIA C. DONAT CATTIN 5

20063, CERNUSCO SUL NAVIGLIO (MI) TEL. [phone] FAX. [phone]

Servizio Clienti: Tel. 199.153.153

http://www.samsung.it

■ CONDIZIONI DI GARANZIA

1. La garanzia viene accettata solo nel caso in cui il certificato risulta completamente compilato ed esibito unitamente alla fattura comprovante l'acquisto o allo scontrino fiscale; inoltre nessuna alle-razione o cancellazione dovranno essere apportate al certificato medesimo.
2. Ci obblighi della Samsung sono limitati alla ricarazione o, a sua discrezione, alla sostituzione del prodotto o delle parti diflettosa.
3. Ribadiamo che i centri di assistenza tecnica autorizzata sono gli unici incaricati dalla Samsung a svolgere l'attività di garazia.

4. La garanzia del presente prodotto decadra' immediatamente se lo stesso verra' modificato ed adattato a normative tecniche e di sicurezza diverse da quelle vigenti nel paese per il quale il prodotto e' stato progettato e costruito. Non sarà quindi previsto nessun rimborso per danni derivanti dalle modifiche qui menzionate.

5. La presente garanzia non copre:

a) Periodici controlli, manutenzione, riparazioni o sostituzioni di parti soggette ad usura.
b) Costi relativi a trasporto, spostamenti o installazione del presente prodotto.
c) Uso improprio, errori di utilizzazione o non corretta installazione.
d) Danni causati da incendo, acqua, fenomeni naturali, guerra, moti pubblici, inocretta alimentazione, ventilazione insufficiente od ogni altra causa non dipendente dalla Samsung.

1. Questa garanzia e' valida per ogni persona che prende possesso formalmente del prodotto durante il periodo di garanzia.

2. Questa garanzia non influisce sul diritti del cliente prescritti dalla legge secondo la legislazione nazionale aplicabile in vigore, ne sui diritti del cliente nei confronti del rivenditore derivanti dal contratto di compra-vencita.

In assenza di legislazione nazionale applicabile questa garanzia sarà la sola ed unica salvaguardia del cliente e ne la Samsung ne la sua consociata o il, suo distributore saranno responsabili per alcun danno accidentale o indretto ai prodotti Samsung derivante dalla violazione dello condizioni di garanzia sin qui descritte.

1. Queste condizioni non pregiudicano i diritti riconosciuti al Consumatore dal Decreto Legislativo 2/02/02 n. 24 emesso in attuazione della Direttiva Europea 99/44/CE.
