STROBE 37LED - Luce Karma - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Strobe LED
Marca	Karma
Modello	STROBE 37LED
Numero di LED	37
Colore LED	Bianco (6000K)
Alimentazione	CA 100-240V, 50/60Hz
Consumo energetico	30W
Dimensioni (L x P x A)	260 x 215 x 110 mm
Peso	1,2 kg
Frequenza di lampeggio	1-20 lampeggi al secondo
Modalità di controllo	Attivazione sonora, Manuale (tramite potenziometro), Master/Slave
Supporto DMX	Non disponibile
Angolo di fascio	120 gradi
Montaggio	Supporto a pavimento o staffa per sospensione (non inclusi)
Certificazioni di sicurezza	CE, RoHS
Grado di protezione	IP20 (solo per uso interno)
Istruzioni per la pulizia	Pulisci con un panno morbido e asciutto. Non usare solventi.
Temperatura operativa	da 0°C a 40°C
Durata prevista dei LED	50.000 ore
Accessori inclusi	Cavo di alimentazione, manuale utente

Domande frequenti - STROBE 37LED Karma

Come accendo il Karma STROBE 37LED?

Collega il cavo di alimentazione incluso a una presa CA adatta (100-240V). Porta l'interruttore di alimentazione sul retro dell'unità sulla posizione ON. Gli indicatori LED si accenderanno.

Come regolare la velocità dello strobo?

Usa il potenziometro Speed sul pannello posteriore. Ruota in senso orario per aumentare la frequenza di lampeggio (fino a 20 Hz) e in senso antiorario per diminuirla (fino a 1 Hz).

Posso usare questo strobo all'aperto?

No, lo STROBE 37LED ha un grado di protezione IP20 ed è progettato solo per uso interno. L'esposizione a umidità o polvere può danneggiare l'unità.

Quanto durano i LED?

I LED hanno una durata prevista di 50.000 ore in condizioni operative normali. Dopo questo periodo, la luminosità potrebbe diminuire gradualmente.

Come ripristinare le impostazioni di fabbrica?

Questo modello non ha un menu digitale o DMX, quindi non esiste una funzione di ripristino alle impostazioni di fabbrica. Spegnere e riaccendere l'unità reimposta eventuali impostazioni manuali.

Questa luce supporta il controllo DMX?

No, lo STROBE 37LED è un modello base senza supporto DMX. Il controllo è limitato ai potenziometri di bordo e all'attivazione sonora.

Come si monta lo strobo?

L'unità ha una staffa di montaggio con un foro filettato (standard 5/8 di pollice) per il fissaggio a un treppiede, supporto per luce o morsetto da sospensione. Assicurati che la staffa sia serrata saldamente.

Qual è l'angolo del fascio?

L'angolo del fascio è di circa 120 gradi, offrendo una copertura ampia adatta per l'illuminazione di palchi o feste.

È adatto per la fotografia?

Sì, può essere usato come effetto di sfondo o strobo d'accento. Tuttavia, non è una luce continua; assicurati di regolare la velocità dell'otturatore di conseguenza.

Lo strobo non lampeggia. Cosa devo controllare?

Prima, verifica che il cavo di alimentazione sia inserito e l'interruttore sia su ON. Controlla che la manopola Speed non sia girata completamente in senso antiorario (minimo). Se ancora non funziona, prova a collegare un microfono all'ingresso audio (se disponibile) o contatta il supporto Karma.

MANUALE UTENTE STROBE 37LED Karma

MANUALE DI ISTRUZIONI

Instruction Manual

INDICE / INDEX

- ITALIANO

PAG. 4

- ENGLISH

PAG. 10

PT

CONTENUTO DELLA CONFEZIONE / INSIDE THE PACKAGING

All'apertura della confezione controllate che il prodotto sia integro e che siano presenti tutti i componenti. Comunicate immediatamente al venditore eventuali danni o mancanze.

Il fabbricante, allo scopo di migliorare i propri prodotti, si riserva il diritto di modificarne le caratteristiche siano esse tecniche o estetiche, in qualsiasi momento e senza alcun preavviso.

EN

Il prodotto da Lei acquistato è frutto di un'accurata progettazione da parte di ingegneri specializzati.

Per la sua fabbricazione sono stati impiegati materiali di ottima qualità per assicurarne il funzionamento nel tempo. Il prodotto è stato realizzato in conformità alle normative imposte dall'Unione Europea, garanzia di affidabilità e sicurezza.

Vi preghiamo di leggere attentamente questo manuale prima di iniziare ad utilizzare l'apparecchio al fine di sfruttarne appieno le potenzialità.

Augurandoci che rimarrete soddisfatti del vostro acquisto, vi ringraziamo nuovamente per la fiducia riposta nel nostro marchio e vi invitamo a visitare il nostro sito internet www.karmaitaliana.it dove troverete l'intera gamma dei prodotti, insieme ad informazioni ed aggiornamenti utili.

• Leggete con attenzione le istruzioni riportate su questo manuale e seguitele scrupolosamente.
• Conservate il manuale per future consultazioni e allegatelo se cedete l'apparecchio ad altri.
• Il dispositivo funziona con pericolosa tensione di rete a 110 - 230V. Non apritelo, non smontatelo e non cercate di intervenire al suo interno. In caso di utilizzo improprio esiste il pericolo di una scarica elettrica.
• L'installazione del prodotto deve essere effettuata esclusivamente da tecnici specializzati. In caso di installazione o collegamenti errati il produttore non si assume alcuna responsabilità per danni a persone o cose.
• Assicuratevi sempre che la tensione della rete elettrica corrisponda a quella indicata sul prodotto. Un voltaggio errato danneggerebbe seriamente l'apparecchio.
• Per evitare il rischio di pericolose scosse elettriche, prima di accendere il prodotto controllate sempre che l'impianto sia collegato alla messa a terra.
• Prima di effettuare collegamenti con altri dispositivi controllate che tutti gli apparecchi siano scollegati dall'alimentazione.
• Se dovete appendere il prodotto utilizzate solo la staffa originale. Assicuratevi che la struttura su cui viene montato sia in grado di sorreggerne il peso e fissatelo saldamente, utilizzando anche un cavo di sicurezza.
• Il prodotto non è adatto per usi esterni. Per evitare il rischio di cortocircuiti non esponetelo a temperature elevate (oltre i 40°), pioggia o umidità.
• Evitate che nel prodotto entrino liquido infiammabile, acqua o oggetti metallici.
• Non toccate il prodotto con le mani bagnate.
• Non posizionate recipienti pieni di liquido, come ad esempio vasi, sull'apparecchio o in prossimità di esso.
• Installate il prodotto in posizione stabile e areata, lontano da fonti di calore e non ostruite le prese d'aria.
• Trattate l'apparecchio e i suoi comandi con la dovuta delicatezza, evitando vibrazioni, cadute o colpi.
• Se il prodotto non si accende controllate il fusibile e se necessario sostituitelo con uno dello stesso tipo e amperaggio, dopo aver scollegato l'apparecchio dall'alimentazione.
• In caso di problemi di funzionamento interrompete l'uso immediatamente. Non tentate di riparare l'apparecchio per conto vostro, ma rivolgetevi all'assistenza autorizzata. Riparazioni effettuate da personale non competente potrebbero creare gravi danni sia all'apparecchio che alle persone.
• Evitate l'esposizione diretta degli occhi alla sorgente luminosa.
• Non accendere e spegnere il prodotto a brevi intervalli: potrebbe ridurre la durata del dispositivo
• Scollegate l'unità dall'alimentazione quando non è in uso.
• Non staccate il cavo di alimentazione tirandolo dal filo. Non tagliate modificate o piegate il cavo di alimentazione e controllate sempre che sia in buone condizioni.
• Lasciate raffreddare il prodotto prima di effettuare pulizia o manutenzione.
• Per la pulizia del prodotto usate esclusivamente un panno asciutto o leggermente umido, evitando solventi o detersivi di qualsiasi genere.
• I bambini devono essere sorvegliati se presenti durante l'utilizzo del prodotto.

Questo simbolo vi avverte della presenza di istruzioni d'uso e manutenzione importanti, nel manuale o nella documentazione che accompagna il prodotto

Questo simbolo vi avverte della presenza di materiale non isolato "sotto tensione" ad elevato voltaggio, all'interno del prodotto, che può costituire pericolo di folgorazione per le persone.

Il marchio CE indica che questo prodotto è conforme alle direttive europee e relative normative ad esso applicabili. La documentazione di conformità in forma completa è reperibile presso la società Karma Italiana Srl.

Ai sensi del Decreto Legislativo N°49 del 14 Marzo 2014 - “ Attuazione delle Direttive 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)”.

Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al reciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.

Il telecomando del prodotto contiene una batteria che, in base alla Direttiva Europea 2013/56/EU, non può essere smaltita con i normali rifiuti domestici. Informarsi sulle normative locali relative alla raccolta differenziata delle batterie: un corretto smaltimento permette di evitare conseguenza negative per l'ambiente e la salute.

CONDIZIONI DI GARANZIA

Il prodotto è coperto da garanzia in base alle vigenti normative nazionali ed Europee.

Per le condizioni complete di garanzia e per effettuare richieste di assistenza visitate il sito:

www.karmaitaliana.it

• La garanzia copre i difetti di fabbrica ed i guasti verificatisi nei primi 2 anni dalla data di acquisto. Nel caso di acquisto con fattura, la garanzia è limitata ad 1 anno.
• Sono esclusi i guasti causati da imperizia o da uso non appropriato dell'apparecchio
• La garanzia non ha più alcun effetto qualora l'apparecchio risulti manomesso.
• La garanzia non prevede necessariamente la sostituzione del prodotto.
• Sono escluse dalla garanzia le parti esterne, le batterie, le manopole, gli interruttori, e le parti asportabili o consumabili.
• Le spese di trasporto e i rischi conseguenti sono a carico del proprietario dell'apparecchio
• A tutti gli effetti la validità della garanzia è avallata unicamente dalla presentazione della fattura o scontrino d'acquisto.
• In caso di invio in assistenza è importante che il prodotto sia completo dell'imballo originale: vi raccomandiamo quindi di conservarlo.

Vi suggeriamo anche di procedere alla registrazione del prodotto sul nostro sito internet, www.karmaitaliana.it loggandovi nell'area riservata. Avrete così la possibilità di tener traccia della validità della garanzia e di ricevere aggiornamenti sui nostri articoli.

DESCRIZIONE PRODOTTO

1) PANNELLO A LED

Permette il posizionamento del faro su qualunque superficie o su tralicci di vario genere. Allentate i pomelli (3), regolate le staffe correttamente quindi serrate nuovamente i pomelli.

3) POMELLI

Serrandoli permettono di bloccare la staffa nella posizione desiderata.

4) POWER IN

A questa presa andrà connesso il cavo di alimentazione la cui spina verrà poi collegata ad una comune presa elettrica domestica 110/220V a seconda del voltaggio impiegato nel vostro paese.

5) PORTA FUSIBILE

Se il faro non si dovesse accendere, scollegate il cavo di alimentazione dalla presa (4) quindi estraete il fusibile dall'apposito vano e controllatelo.

Se necessario sostituitelo con uno di eguale valore amperometrico.

6) PRESA D'ARIA

Evitate di coprire queste feritoie che permettono l'areazione interna dell'apparecchio

7) PRESA DMX IN

Qui potete collegare il cavo DMX a 3pin proveniente da un controller DMX o da un altro apparecchio a sua volta connesso ad un impianto DMX.

8) PRESA DMX OUT

Grazie a questa presa potrete collegare un altro apparecchio all'impianto DMX.

9) DISPLAY

Mostra le principali funzioni e permette, tramite i tasti sottostanti (10), di settare l'apparecchio.

10) TASTI DI CONTROLLO

Permettono di gestire ogni funzione dell'apparecchio. Il tasto MODE consente di selezionare il parametro da cambiare: premetelo ripetutamente per passare da una funzione all'altra. I tasti UP e DOWN permettono di spostarsi tra le varie opzioni, mentre il tasto ENTER è preposto alla conferma del valore selezionato. Per maggiori dettagli sulle funzioni del menu riferitevi alla tabella 1 alla pagina seguente.

TABELLA 1 (FUNZIONI DA DISPLAY)

N. SIGLA RANGE VALORI FUNZIONE E DESCRIZIONE
1 A001 001 - 512		Impostazione indirizzo DMX512 - Modalità 8 canali
2 d001 001 - 512		Impostazione indirizzo DMX512 - Modalità 8 canali
3 r255 000 - 255 Dimmer rosso, da scuro a chiaro
4 G255 000 - 255 Dimmer verde, da scuro a chiaro
5 b255 000 - 255 Dimmer blu, da scuro a chiaro
6 FH99 00 - 99		Strobo, da lento a veloce: il valore O spegne lo strobo.
7 WLO1 01 - 7 Selezione colore manuale
8 EO1 01 - 74		Effetti 1-73. Con valore 74 effetti sull'intero processo.
9 Co00 00 - 07		OO: no controllo effetto colore, 01-07 controllo effetto colore
10 SP99 01 - 99	Velocità effetto, da lento a veloce
11	SU01 01 - 02	Modalità: 1 jump strobo, 2 jump colore

INTRODUZIONE ALLE CONNESSIONI DMX

In una connessione DMX 512 ci sono 512 canali a disposizione.

Ogni apparecchio DMX impiega 1 o più canali per gestire le varie funzioni. L'utente deve assegnare un indirizzo di partenza ad ogni apparecchio DMX connesso all'impianto, tale indirizzo indicherà il primo canale occupato nella centralina. Bisogna pianificare la scelta dell'indirizzo di partenza in modo da non far mai sovrapporre i canali, onde evitare un funzionamento non corretto dell'apparecchio.

Esempio: Ammettiamo di collegare 3 apparecchi DMX ognuno dotato di 10 canali, il primo apparecchio dovrà essere settato sull'indirizzo 1, il secondo apparecchio sull'indirizzo 11 ed il terzo sull'indirizzo 21. Tuttavia si può usare lo stesso indirizzo di partenza su più apparecchi se si desidera ottenere un loro movimento all'unisono.

Gli apparecchi DMX sono concepiti per ricevere dati tramite collegamento seriale Daisy Chain. Questo tipo di collegamento si ha quando l'uscita dati di un apparecchio è connessa all'ingresso dati del successivo. L'ordine in cui gli apparecchi sono collegati non ha importanza e non incide su come la centralina comunica con ciascuno di essi. Utilizzare l'ordine in cui il cablaggio è più semplice e diretto. La lunghezza del cavo di segnale non dovrebbe superare i 100 metri per evitare l'interferenze tra segnali e altri apparecchi elettrici.

Per settare l'indirizzo (da 001 a 512) che volete assegnare all'apparecchio, premete ripetutamente il tasto MENU fino a visualizzare la scritta "A" o "d" quindi, tramite i tasti UP e DOWN impostate l'indirizzo e confermate con ENTER. Per poter operare correttamente in impianti DMX occorre conoscere il numero di canali di cui ogni apparecchio connesso dispone e la funzione dei canali stessi.

Questo apparecchio dispone di due diverse modalità DMX, ognuna con 8 canali.

Le tabelle 2 e 3 mostrano le funzioni abbinate ai vari canali dell'apparecchio in modalità DMX.

Prima di utilizzare l'apparecchio è utile fare un corso specifico sugli impianti DMX per comprendere appieno le potenzialità e le funzioni di questo apparecchio.

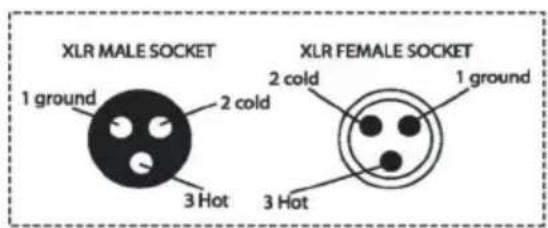

CONNETTORI DMX

Nell'acquisto di cavi DMX o ancora nella creazione di cavi DMX è necessario conoscere esattamente come devono essere collegati i connettori a 3pin di tipo XLR. Riferitevi ai disegni qui accanto.

CANALE FUNZIONE DESCRIZIONE

ch1 Dimmer generale Dimmer generale, da scuro a chiaro
ch2 Dimmer R Dimmer rosso, da scuro a chiaro
ch3 Dimmer G Dimmer verde, da scuro a chiaro
ch4 Dimmer B Dimmer blu, da scuro a chiaro
ch5 Funzioni strobo Strobo generale, da lento a veloce
ch6 Controllo effetto colore	O-10: Nessuno; 11-44:R; 45-79:G; 80-114; B; 115-149: RG; 150-184: RB; 185-219:GB; 220-255:RGB;
ch7 Selezione funzione	O-10: Modalità dimmer; 11-223: effetto 1-71 (Intervallo numerico di 3 per 1 effetto); 224-239: tutti gli effetti; 240-244:cambio graduale; 245-250 cambio pulse; 251-255: attivazione sonora (CH8 seleziona attivazione sonora 1 e 2)
ch8 Velocità funzione	Velocità funzione, da lento a veloce (selezione strobo e jump in modalità attivazione sonora )

TABELLA 3

MODALITA' 8 CANALI (D001)

CANALE FUNZIONE DESCRIPTION

ch1 Dimmer generale Dimmer generale, da scuro a chiaro
ch2 Funzioni strobo Strobo generale, da lento a veloce
ch3 Controllo effetto colore	O-10: Nessuno; 11-44:R ; 45-79:G ; 80-114:B;115-149: RG; 150-184:RB; 185-219:GB;220-255:RGB;
ch4 Selezione funzione	O-10: Modalità dimmer; 11-223: effetto 1-71(Intervallo numerico di 3 per 1 effetto);224-239: tutti gli effetti; 240-244: cambio graduale;245-250 cambio pulse; 251-255:attivazione sonora(CH5 seleziona attivazione sonora 1 e 2)
ch5 Velocità funzione	Velocità funzione, da lento a veloce (selezione strobo e jump in modalità attivazione sonora )
ch6 Dimmer R Dimmer rosso, da scuro a chiaro
ch7 Dimmer G Dimmer verde, da scuro a chiaro
ch8 Dimmer B Dimmer blu, da scuro a chiaro

Funzionamento in master-slave

In modalità d001 o A001 il segnale slave viene ricevuto automaticamente senza necessità di ulteriori impostazioni

TELECOMANDO

Il prodotto è dotato di un telecomando per il controllo a distanza.

Qui di seguito la descrizione delle funzioni dei tasti.

SPECIFICHE TECNICHE

Tipo di luce Wash / Strobo
Led 288 led (RGB 3 in uno) - 0,2W SMD 5050
Potenza totale 58W
Effetti Strobo / dimmer / fade
Angolo di proiezione 180°
Canali DMX 2 modalità DMX da 8 canali ciascuna
Modalità operativa Auto / manual / Music / DMX
Connettori XLR 3 pin
Staffa Si
Colore Nero
Display Si
Alimentazione 110/230V ~ ; 50-60Hz
Assorbimento 60 W
Materiale Plastica
Dimensioni 270 x 170 x 70 mm
Peso 0,65 Kg

THANK YOU FOR YOUR PURCHASE
