MANUALE UTENTE TA1000 VSA RCF

DESCRIZIONE, INSTALLAZIONE E COLLEGAMENTO 12

DATI TECNICI 14

IMPORTANT NOTES

Prima di collegare ed utilizzare questo prodotto, leggere attentamente le istruzioni contenute in questo manuale, il quale è da conservare per riferimenti futuri. Il presente manuale costituisce parte integrante del prodotto e deve accompagnare quest'ultimo anche nei passaggi di proprietà, per permettere al nuovo proprietario di conoscere le modalità d'installazione e d'utilizzo e le avvertenze per la sicurezza.

L'installazione e l'utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità.

ATTENZIONE: per prevenire i rischi di fiamme o scosse elettriche, non esporre il trasformatore alla pioggia o all'umidità.

AVVERTENZE PER LA SICUREZZA E PRECAUZIONI D'USO

1. Tutte le avvertenze, in particolare quelle relative alla sicurezza, devono essere lette con particolare attenzione, in quanto contengono importanti informazioni.
2. La linea diffusori (uscita dell'amplificatore) può avere una tensione sufficientemente alta (100 V) da costituire un rischio di folgorazione per le persone: non procedere mai all'installazione o alla connessione del trasformatore quando la linea è in tensione.
3. Assicurarsi che tutte le connessioni siano corrette, verificando che la tensione della linea sia compatibile con le caratteristiche del trasformatore.
4. Accertarsi che le linee diffusori non possano essere calpestate o schiacciata da oggetti, al fine di salvaguardarne la perfetta integrità.
5. Impedire che oggetti o liquidi entrino all'interno del trasformatore, perché potrebbero causare un corto circuito.
6. Non eseguire sul prodotto interventi / modifiche / riparazioni.

Contattare i centri di assistenza autorizzati o personale altamente qualificato quando:

• il trasformatore non funziona (o funziona in modo anomalo);
• i conduttori in uscita dal trasformatore sono danneggiati;
• oggetti o liquidi sono entrati nel trasformatore;

• il trasformatore non è più integro (a causa di urti / incendio).

• Nel caso che dal trasformatore provengano odori anomali o fumo, spegnere immediatamente l'amplificatore relativo alla linea 100 V e poi scollegare il trasformatore.

• Non collegare a questo trasformatore apparecchi ed accessori non previsti; installare il trasformatore come indicato nel manuale.

IMPORTANTE

1. La RCF S.p.A. raccomanda vivamente che l'installazione di questo prodotto sia eseguita solamente da installatori professionali qualificati (oppure da ditte specializzate) in grado di farla correttamente e certificarla in accordo con le normative vigenti.

Tutto il sistema audio dovrà essere in conformità con le norme e le leggi vigenti in materia di impianti elettrici.

1. Quando si installa un sistema audio professionale, si devono considerare anche i fattori meccanici ed elettrici (oltre a quelli prettamente acustici, come la pressione sonora, gli angoli di copertura, la risposta in frequenza, ecc.).

11. Perdita dell'udito

L'esposizione ad elevati livelli sonori può provocare la perdita permanente dell'udito. Il livello di pressione acustica pericolosa per l'udito varia sensibilmente da persona a persona e dipende dalla durata dell'esposizione. Per evitare un'esposizione potenzialmente pericolosa ad elevati livelli di pressione acustica, è necessario che chiunque sia sottoposto a tali livelli utilizzi delle adeguate protezioni; quando si fa funzionare un trasduttore in grado di produrre elevati livelli sonori è necessario indossare dei tappi per orecchie o delle cuffie protettive. Consultare i dati tecnici contenuti nel manuale d'uso dei diffusori VSA, per conoscerne la massima pressione sonora.

1. I diffusori VSA devono essere collegati in fase (corrispondenza delle polarità +/- tra amplificatori e diffusori) in modo da garantire una corretta riproduzione audio.

2. Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e compromettano il buon funzionamento dell'impianto, le linee diffusori non devono essere canalizzate insieme ai conduttori dell'energia elettrica, ai cavi microfonici, alle linee di segnale a basso livello che fanno capo ad amplificatori.

3. Il cavo per il collegamento del trasformatore dovrà avere conduttori di sezione adeguata (possibilmente intrecciati, per minimizzare gli effetti induttivi dovuti all'accoppiamento con campi elettro-magnetici circostanti) ed un isolamento idoneo.

4. Collocare il diffusore VSA lontano da fonti di calore.

5. Non usare solventi, alcool, benzina o altre sostanze volatili per la pulitura delle parti esterne; usare un panno asciutto.

RCF S.P.A. VI RINGRAZIA PER L'ACQUISTO DI QUESTO PRODOTTO, REALIZZATO IN MODO DA GARANTIRNE L'AFFIDABILITA E PRESTAZIONI ELEVATE.

DESCRIZIONE, INSTALLAZIONE E COLLEGAMENTO

TA 1000 è un accessorio composto da un piccolo circuito stampato con un trasformatore che permette il collegamento di una linea 100 V (uscita di un amplificatore) direttamente all'ingresso audio ausiliare (0 dBu) di un diffusore attivo digitale della serie VSA.

L'accessorio TA 1000 si fissa con biadesivo nel pannello ingressi del diffusore VSA ed i suoi conduttori d'uscita (OUT) si collegano all'ingresso AUX AUDIO INPUT come mostrato nelle seguenti figure:

• il filo bianco del trasformatore al polo positivo (+);
• il filo nero del trasformatore al polo negativo (-).

Il polo GND (massa) dell'ingresso AUX AUDIO INPUT non è collegato.

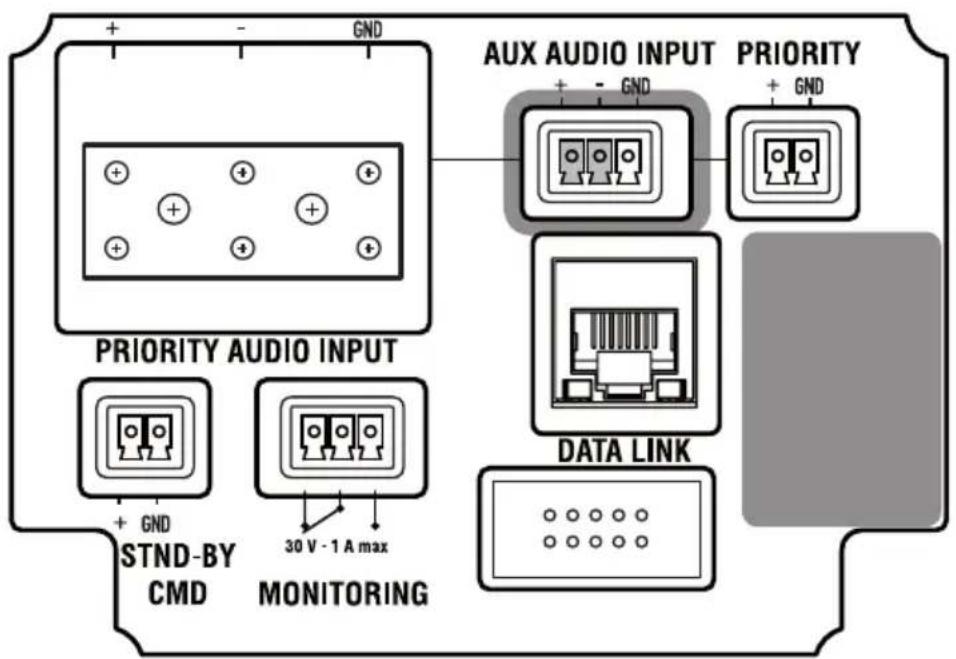

PANNELLO INGRESSI DIFFUSORE VSA

Collegare la linea diffusori 100 V all'ingresso IN (morsettiera a vite) del TA 1000:

• il conduttore positivo della linea (uscita dell'amplificatore contrassegnata con l'indicazione 100 V oppure +, a) collegato al polo 100 V (+) del TA 1000;
• il conduttore negativo della linea (uscita dell'amplificatore COM oppure 0, -, b) collegato al polo COM (-) del TA 1000.

TENSIONE DI INGRESSO: 100 V – 70 V

TENSIONE D'USCITA: 0,1 ÷ 1 V

RISPOSTA IN FREQUENZA: 40 Hz ÷ 16 kHz ± 1 dB

DISTORSIONE: ≤ 0,3%

CONNESSIONE: ingresso 100V su terminale a vite

USCITA (OUT): 0 dBu con saldata trecciola bipolare (fili bianco-nero)

sezione 2 x 0,25 mm² (10cm)

FISSAGGIO: biadesivo in schiuma poliuretanica, spessore: 3,2 mm

DIMENSIONI: 30 x 20 x 19 mm

PESO NETTO: 20 g

Salvo eventuali errori ed omissioni.

RCF S.p.A. si riserva il diritto di apportare modifiche senza preavviso.
