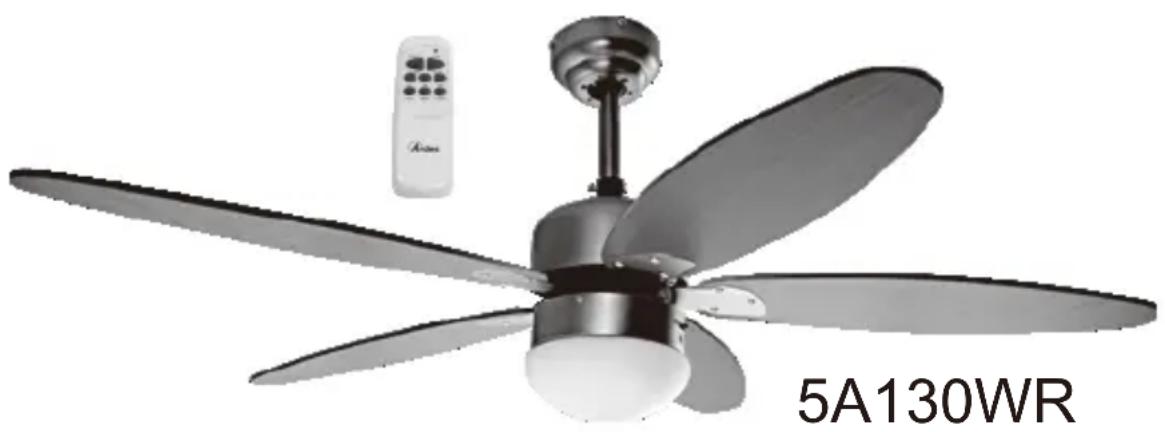

AR5A130WR - Ventilatore ARDES - Manuale utente e istruzioni gratuiti

Marca	Ardes
Modello	AR5A130WR
Tipo di prodotto	Ventilatore a soffitto con luce e telecomando
Alimentazione	220-240 V ~ 50 Hz
Tipo di lampadina	E27, max 60 W (non inclusa)
Batterie telecomando	2 x AA (non incluse)
Numero di pale	5
Velocità	Bassa, Media, Alta
Timer	1H, 2H, 4H
Funzione reversibile	Sì (interruttore sul motore per estate/inverno)
Controllo luce	Accensione/spegnimento tramite telecomando
Altezza di installazione	Almeno 2,3 m dal pavimento alla parte inferiore del ventilatore
Cavi richiesti	Cavo H05 VVF, collegamento a terra
Norme di sicurezza	Disconnessione su tutti i poli (distanza >3 mm)
Manutenzione	Pulire con un panno morbido e asciutto; non usare solventi
Smaltimento batterie	Rimuovere le batterie prima dello smaltimento; riciclare separatamente
Garanzia	24 mesi

Domande frequenti - AR5A130WR ARDES

Come installare il ventilatore a soffitto?

L'installazione deve essere eseguita da personale professionalmente qualificato. Assicurarsi che il soffitto possa sostenere il peso e che il ventilatore sia montato ad almeno 2,3 m dal pavimento. Seguire i passaggi di montaggio nel manuale: fissare la piastra di supporto, collegare i cavi, montare il motore, fissare le pale e il kit luce.

Che tipo di lampadina devo usare?

Il ventilatore utilizza una lampadina E27 con potenza massima di 60 W (non inclusa). Non superare i 60 W.

Come abbinare il telecomando?

Inserire 2 batterie AA (non fornite) nel telecomando. Non è necessario alcun abbinamento; funziona immediatamente. Il ricevitore IR deve essere posizionato fuori dalla calotta e puntato verso il telecomando.

Come impostare il timer?

Premere il pulsante 1H, 2H o 4H sul telecomando per impostare lo spegnimento automatico del ventilatore dopo 1, 2 o 4 ore.

Posso invertire la direzione del ventilatore?

Sì, il ventilatore ha una funzione reversibile. Localizzare l'interruttore sul motore e commutarlo per cambiare la direzione del flusso d'aria per l'estate (verso il basso) o l'inverno (verso l'alto).

Come pulire il ventilatore?

Spegnere il ventilatore e scollegare l'alimentazione. Utilizzare un panno morbido e asciutto per pulire l'esterno. Non utilizzare solventi, acqua o prodotti chimici.

Perché il mio ventilatore non funziona?

Controllare l'alimentazione e assicurarsi che il telecomando abbia batterie nuove. Verificare che il ricevitore sia collegato correttamente e che il sensore IR non sia ostruito. Se il problema persiste, contattare il servizio post-vendita.

Quali batterie usa il telecomando?

Il telecomando richiede 2 batterie AA (non incluse). Inserirle con la polarità corretta. Sostituirle se il raggio d'azione diminuisce.

Come smaltire il ventilatore?

Non smaltire il ventilatore con i rifiuti domestici. Seguire le normative locali per il riciclaggio dei RAEE (Rifiuti di Apparecchiature Elettriche ed Elettroniche). Rimuovere le batterie e smaltirle separatamente.

Qual è il periodo di garanzia?

Il ventilatore ha una garanzia di 24 mesi dalla data di acquisto. Conservare la ricevuta e la carta di garanzia. La garanzia copre i difetti di fabbricazione ma non l'uso improprio o le riparazioni non autorizzate.

MANUALE UTENTE AR5A130WR ARDES

Il presente apparecchio può essere utilizzato dai bambini a partire da 8 anni in su e da persone dalle ridotte capacità fisiche, sensoriali o mentali, oppure con mancanza di esperienza e di conoscenza se a loro è stata assicurata un'adeguata sorveglianza, oppure se hanno ricevuto istruzioni circa l'uso in sicurezza dell'apparecchio e hanno compreso i pericoli correlati.

I bambini non devono giocare con l'apparecchio. Le operazioni di pulizia e di manutenzione non devono essere effettuate dai bambini senza sorveglianza. L'installazione dell'apparecchio deve essere effettuata da personale professionalmente qualificato.

Essendo l'installazione dell'apparecchio

fissa, l'alimentazione della rete deve essere effettuata conformemente alle regole di installazione vigenti mediante un cavo flessibile con spina o mediante un interruttore onnipolare che assicuri la disconnessione completa nelle condizioni della categoria di sovratensione III. La distanza di apertura dei contatti non deve essere inferiore a 3 mm.

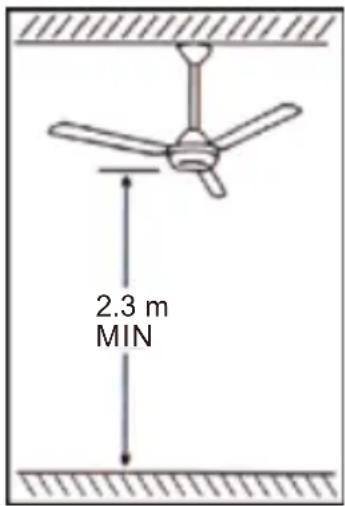

L'apparecchio deve essere installato ad almeno 2,3 m dal piano di calpestio (2,3 m si intendono dal piano di calpestio alla parte inferiore del ventilatore).

ATTENZIONE: leggere attentamente il presente libretto in quanto contiene importanti istruzioni per la sicurezza di installazione, uso e manutenzione.

Istruzioni importanti da conservare per riferimenti futuri.

Dopo aver tolto l'imballaggio assicuratevi dell'integrità dell'apparecchio. In caso di dubbio non utilizzate l'apparecchio e rivolgetevi solo a personale qualificato. Gli elementi dell'imballaggio (sacchetti in plastica, polistirolo, punti metallici ecc.) non devono essere lasciati alla portata dei bambini in quanto possibili fonti di pericolo.

Prima di collegare l'apparecchio accertatevi che i dati di targa siano rispondenti a quelli della rete di distribuzione.

Questo apparecchio dovrà essere destinato solo all'uso per il quale è stato espressamente costruito ossia come ventilatore da soffitto.

Il costruttore non può essere considerata responsabile per eventuali danni derivati da usi impropri od errati.

L'apparecchio deve essere collegato ad un buon conduttore di terra.

L'apparecchio deve essere installato ad una altezza non inferiore a metri 2,3 dal piano di calpestio (2,3 metri s'intendono dal piano di calpestio alla parte inferiore del ventilatore).

Essendo l'installazione dell'apparecchio fissa, l'alimentazione della rete deve essere fatta mediante cavo flessibile con spina o mediante interrut- tore onnipolare con una distanza di apertura dei contatti non inferiore ai 3 mm.

Per l'installazione dell'apparecchio usate un cavo tipo H05 VVF.

Prima di effettuare qualsiasi operazione di pulizia o di manutenzione, disinserite l'apparecchio dalla rete di alimentazione elettrica spegnendo l'interruttore dell'impianto.

Questo apparecchio non deve essere alimentato con un dispositivo di manovra esterno, quale un temporizzatore, oppure essere connesso a un circuito che viene regolarmente alimentato o disalimentato dal servizio.

In caso di guasto e/o cattivo funzionamento dell'apparecchio, spegnetelo e non manomettetelo. Per l'eventuale riparazione rivolgetevi solo a personale qualificato e richiedete l'utilizzo di ricambi originali. Il mancato rispetto di quanto sopra può compromettere la sicurezza dell'apparecchio.

L'uso di qualsiasi apparecchio elettrico comporta l'osservanza di alcune regole fonamentali, in particolare:

-non toccare l'apparecchio con mani o piedi bagnati o umidi

-non lasciare l'apparecchio esposto agli agenti atmosferici

Non utilizzare l'apparecchio in presenza di liquidi o gas potenzialmente infiammabili o esplosivi.

Quando decidete di non utilizzare più l'apparecchio si raccomanda di renderlo inoperante spegnendo l'interruttore dell'impianto

Questo prodotto è destinato solo all'uso domestico e non per uso commerciale/industriale o all'aperto.

L'installazione dell'apparecchio deve essere effettuata da personale professionalmente qualificato.

AVVERTENZE PER LE BATTERIE:

1.TENERE LE BATTERIE FUORI DALLA PORTATA DEI BAMBINI.

L'ingestione può provocare ustioni chimiche, perforazione dei tessuti molli e morte. Ustioni gravi possono insorgere entro 2 ore dall'ingestione. Consultare immediatamente un medico.

2.Non permettere ai bambini di sostituire le batterie.
3. Inserire correttamente le batterie, facendo attenzione alle polarità (+ e -) marcate sulle batterie e sull'apparecchio.
4. Le batterie non devono essere messe in cortocircuito.
5. Non caricare le batterie.
6.Non forzare la scarica delle batterie.
7. Non utilizzare tra loro batterie nuove e usate o batterie di diverso tipo o di diversi produttori.
8. Le batterie scariche devono essere rimosse immediatamente dall'apparecchio e smaltite correttamente, secondo le leggi in vigore.
9. Non scaldare le batterie e non esporle a fonti di calore.
10. Non saldare direttamente le batterie.
11. Non smontare le batterie.
12. Non deformare le batterie.
13. Non buttare e non smaltire le batterie nel fuoco.

1. Non mettere a contatto con l'acqua o l'umidità, in particolare nel caso in cui il contenitore della batteria dovesse essere danneggiato.
   15.Non incapsulare e non modificare le batterie.
2. Conservare le batterie non utilizzate nel loro imballaggio originale lontano da oggetti metallici. Se già rimosse dall'imballaggio, non mischiare o mescolare le batterie.
   17.Se si intende non utilizzare l'apparecchio per un periodo di tempo prolungato, rimuovere le batterie.
3. Pulire i contatti delle batterie e quelli dell'apparecchio prima di inserire le batterie.
4. In caso di perdite dalle batterie, evitare qualsiasi contatto con il materiale fuoriuscito; in caso contatto, sciacquare la parte interessata con acqua e consultare un medico.

Informazioni tecniche

1. Morsettiera
2. Piastra di supporto
3. Gancio di sostegno
4. Asta di sostegno
5. Viti per fissare la calotta alla piastra di supporto (4 pcs.)
6. Calotta
7. Perno di sicurezza
8. Fermo di sicurezza e rondella
9. Motore
10. Interruttore per l'inversione del senso di rotazione
11. Porta lampada
12. Vetro decorativo
13. Viti per fissaggio pala al motore
14. Pale
15. Sostegno reggipala
16. Viti e bulloni per il fissaggio pala all'apposito supporto reggipala
17. Ricevitore
18. Ricevitore a raggi infrarossi
19. Telecomando
20. Porta telecomando da parete

Assemblaggio

Accertatevi di avere a disposizione tutti i componenti prima di procedere all'installazione. Per evitare danni assemblare il motore all'asta di sostegno su di una superficie morbida oppure servitevi del polistirolo contenuto nell'imballo.

• Aprire la confezione ed estrarre tutti i pezzi del ventilatore (fig. 1)
• Montare la piastra di sostegno al soffitto servendovi di due o più viti con tasselli ad espansione e di rondelle appropriate. Attenzione: le viti fornite in dotazione sono per il montaggio su travi in legno. I cavi provenienti dal soffitto devono essere inseriti nel foro centrale presente sulla piastra di sostegno (fig. 2).
• Rimuovere il fermo di sicurezza e la rondella dal perno di sicurezza. Successivamente sfilare il perno di sicurezza dall'asta base (fig. 4) ed

inserire la calotta sull'asta di sostegno.

-Svitare la vite posizionata sulla parte inferiore dell'asta di sostegno e far scorrere i cavi elettrici fuoriuscenti dal corpo motore all'interno dell'asta di sostegno (fig. 5).

-Fissare l'asta di sostegno al corpo motore utilizzando il perno di sicurezza e la rondella precedentemente rimossi. Bloccare il perno di sicurezza con il fermo di sicurezza precedentemente rimosso piegandolo leggermente in modo da evitare che il perno fuoriesca. (fig. 6 e 7)

-Assicurare il tutto con la vite precedentemente svitata (fig. 8).

-Collegare i cavi fuoriuscenti dal ricevitore ai cavi fuoriuscenti dall'asta di sostegno rispettando i colori ed inserire il ricevitore nella calotta. Il ricevitore a raggi infrarossi deve essere posizionato all'esterno della calotta e il cavo deve essere inserito nell'apposita fessura verticale presente sulla calotta (fig. 9). Per fissare il ricevitore a raggi infrarossi a soffitto oppure sull'esterno della calotta rimuovere la protezione di carta ed attaccare il ricevitore a raggi infrarossi nella posizione desiderata.

-Svitare le 4 viti poste sul perimetro della piastra di supporto.

-Appendere provvisoriamente il ventilatore al gancio di sostegno della piastra di supporto servendovi di uno dei fori posti alla sommità della calotta ed eseguire il collegamento elettrico (fig. 10). NOTA BENE: per il collegamento elettrico rispettare le indicazioni riportate nella fig. 3.

-Togliere il ventilatore dal gancio e fissare la calotta alla piastra di supporto avendo cura che i fori della calotta e quelli della piastra di sostegno coincidano. Fissare la calotta alla piastra di sostegno con le 4 viti precedentemente rimosse. ATTENZIONE: accertatevi che tutte le viti siano fissate in modo sicuro e che la guida della calotta si inserisca nella sede della semisfera in plastica (fig. 11).

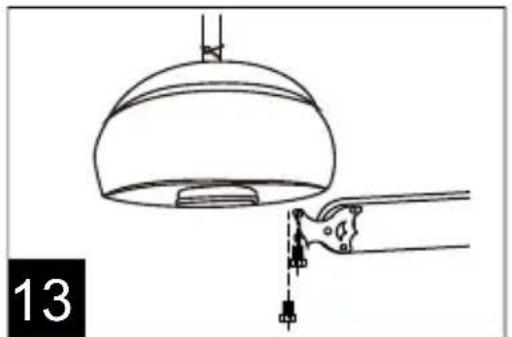

-Assemblare i sostegni reggipala sulle pale utilizzando le viti e i bulloni in dotazione (fig. 12).

-Svitare le viti presenti sulla parte inferiore del motore e rimuovere la protezione in carta. Posizionare le pale con il supporto reggipala sul motore in modo che i fori coincidano e bloccarle con le viti svitate precedentemente (fig. 13).

-Installare la lampadina (attacco E27 Max 60W non fornita) nel porta lampada.

-Inserire il vetro decorativo nella sua apposita sede in modo che si agganci alle 3 linguette metalliche del ventilatore.

SCHEMA DI COLLEGAMENTO:

Per fissare il porta telecomando a parete praticare due fori nel muro tenendo conto che la distanza corrisponda a quella dei due fori sul porta telecomando. Utilizzare le viti in dotazione per fissare il porta telecomando alla parete.

Istruzioni d'uso

Il ventilatore è dotato di telecomando.

Batterie

Per utilizzare il telecomando inserire 2 batterie AA 1,5V (non fornite) nell'apposito vano batterie sul retro del telecomando rispettando la polarità indicata.

Per rimuovere le batterie, aprire il vano batterie posto sul retro del telecomando, facendo scorrere il coperchio verso l'esterno.

1. LIGHT: tasto luce. Permette di accendere / spegnere la luce del ventilatore.
2. FAN: tasto ventialatore. Premere questo tasto per accendere il ventilatore; il ventilatore inizierà a funzionare alla velocità massima. Premere questo tasto a ventilatore acceso per spegnerlo.
3. 1H-2H-4H: tasti timer. Permettono di impostare lo spegnimento differito del ventilatore a scelta tra 1H (un ora), 2H (due ore) o 4H (4 ore). Trascorso il tempo selezionato il ventilatore si spegnerà automaticamente.
4. LOW-MED-HIGH: tasti velocità. A ventilatore acceso premere il tasto LOW per selezionare la velocità minima, premere il tasto MED per selezionare la velocità media, premere il tasto HIGH per selezionare la velocità massima.

Manutenzione

Prima di eseguire le normali operazioni di pulizia e prima di sostituire la lampadina spegnere il ventilatore e scollegarlo dalla rete di alimentazione elettrica.

Per la pulizia utilizzare un panno soffice ed asciutto.

NON immergere il ventilatore in acqua, né spruzzarlo con liquidi di alcun tipo.

NON utilizzare solventi o altri prodotti chimici per la pulizia.

Smaltimento

BATTERIE - Rimuovere le batterie dall'apparecchio prima dello smaltimento. Non gettare le batterie nei rifiuti domestici. Lo smaltimento delle batterie deve avvenire negli appositi contenitori o negli specifici centri di raccolta. L'adeguata raccolta differenziata contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute. Per rimuovere le batterie, seguire le indicazioni delle Istruzioni d'uso.

SMALTIMENTO

Informazione agli utenti: ai sensi dell'art. 26 del Decreto Legislativo 14 marzo 2014, n. 49 "Attuazione della direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)" Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti elettrotecnici ed elettronici. In alternativa alla gestione autonoma è possibile consegnare l'apparecchiatura che si desidera smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente. Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400 m² è inoltre possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con dimensioni inferiori a 25 cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.

GARANZIA

Condizioni

La garanzia ha validità 24 mesi dalla data d'acquisto.

La presente garanzia è valida solo se viene correttamente compilataed accompagnata dallo scontrino fiscale che ne prova la data di acquisto.

L'apparecchio deve essere consegnato esclusivamente presso unnostro Centro Assistenza autorizzato.

Per garanzia si intende la sostituzione o la riparazione dei componenti dell'apparecchio che risultano difettosi all'origine per vizi di fabbricazione.

Viene comunque garantita l'assistenza (a pagamento) anche a prodotti fuori garanzia.

Il consumatore è titolare dei diritti applicabili dalla legislazionenazionale disciplinante la vendita dei beni di consumo; questa garanzia lascia inpregiudicati tali diritti.

La Casa costruttrice declina ogni responsabilità per eventuali danni a persone, animali o cose, conseguenti ad uso impropriodell'apparecchio e alla mancata osservanza delle prescrizioni indicate nell'appositòbretto istruzioni.

Limitazioni

Ogni diritto di garanzia e ogni nostra responsabilità decadono s'apparecchio è stato:

-Manomesso da parte di personale non autorizzato.

-Impiegato, conservato o trasportato in modo improprio.

Sono comunque escluse dalla garanzia le perdite di prestazioni estetiche o tali da non compromettere la sostanza delle funzioni.

Se nonostante la cura nella selezione dei materiali e l'impegno nella realizzazione del prodotto che Lei ha appena acquistato si dovessero riscontrare dei difetti, o qualora avesse bisogno di informazioni, V i considliamo di telefonare al rivenditore di zona.
