MANUALE UTENTE AD429WE1 BRANDT

Avete appena comprato una cappa BRANDT e Ve ne ringraziamo. Le nostre equipe di ricerca hanno concepito per voi una nuova generazione di apparecchi per cucinare ogni giorno con piacere.

Con linee pure ed un'estetica moderna, la vostra nuova cappa Brandt s'integra armoniosamente nella vostra cucina e combina perfettamente facilità di uso e prestazioni.

Troverete anche nella gamma dei prodotti Brandt, un'ampia scelta di tavole di cottura, di forni, di lavastoviglie e frigoriferi integrabili, che potrete coordinare alla vostra nuova cappa Brandt. Beninteso, in una cura permanente di soddisfare il meglio possibile le vostre esigenze rispetto ai nostri prodotti, il nostro servizio consumatori è a vostra disposizione e al vostro ascolto per rispondere a tutte le vostre domande o suggerimenti (estremi alla fine del presente opuscolo).

Alla punta dell'innovazione, la Brandt contribuisce così a migliorare la vita quotidiana fornendovi prodotti dalle prestazioni sempre più alte, semplici da utilizzare, rispettosi dell'ambiente, estetici ed affidabili.

Il Marchio BRANDT.

Consigli di sicurezza

- È vietato cuocere preparazioni al flambé oppure far funzionare i fornelli gas senza ricoprirli con pentole al di sotto della cappa (le fiamme aspirate rischierebbero di deteriorare l'apparecchio).

• Le fritture effettuate sotto l'apparecchio devono essere sorvegliate costantemente.
• Le riparazioni devono essere effettuate esclusivamente da un tecnico autorizzato.
• Pulite regolarmente il filtro cassetta.
• Il funzionamento al di sopra di un fornello a combustibile (legna, carbone, ecc.) non è consentito.

Queste cappe sono state progettate per essere utilizzate all'interno di abitazioni comuni a scopo non professionale.

Preoccupati di migliorare costantemente i nostri prodotti, ci riserviamo il diritto di portare ogni modifica necessaria delle loro caratteristiche tecniche, funzionali o estetiche legata all'evoluzione tecnica.

Queste cappe sono destinate esclusivamente alla cottura delle bevande e derrate alimentari.

Questi prodotti non contengono alcun componente a base di amianto.

Nell'intero manuale,

vi segnala le consegne di sicurezza,

Vi segnala i consigli ed astuzie

Come si presenta la cappa ?

Fig.1

Modello a 3 velocità

I Velocità minima
II Velocità media
III Velocità massimae
Illuminazione

IT

Modello silenzio elettronico

Illuminazione

Velocità minima

Stop

Velocità media

Messa in funzione

Velocità massima

In caso di cucina riscaldata con un apparecchio collegato ad un camino (esempio, stufa cucina economica) occorre installare la cappa in versione riciclo interno. Non utilizzate la cappa senza i filtri metallici.

Una ventilazione corretta della stanza va prevista quando una cappa da cucina è utilizzata simultaneamente ad apparecchi che utilizzano gas o un altro combustibile.

Come installare la cappa ?

Disponete di un'uscita verso l'esterno: fig. 4

La Vostra cappa può essere collegata a tale uscita mediante un condotto di evacuazione (minimo diametro 125 mm, smaltata, di alluminio, flessibile o di materia inifiammabile). Se la vostra guaina è inferiore a 125 mm di diametro, passare obbligatoriamente in modo riciclaggio.

Non disponete di un'uscita verso l'esterno: fig. 5

Tutti i nostri apparecchi hanno la possibilità di funzionare in riciclo interno.

In questo caso, aggiungete un filtro al carbone attivo che tratterrà gli odori.

Montaggio della cappa

L'installazione deve essere conforme alla normativa in vigore per la ventilazione dei locali. In Francia tale normativa è indicata nel DTU 61.1 del CSTB. In particolare, l'aria evacuata non deve essere inviata in un condotto di aerazione, di circolazione d'aria calda o di evacuazione dei fumi. L'utilizzo dei condotti adibiti ad altro uso può avvenire soltanto dopo parere positivo di un tecnico competente.

La distanza minima tra la piastra di cottura e la parte più bassa della cappa deve essere di 70 cm. Se le istruzioni della tavola a gas installata sotto la cappa specificano una distanza superiore di 70 cm, questa deve essere presa in conto.

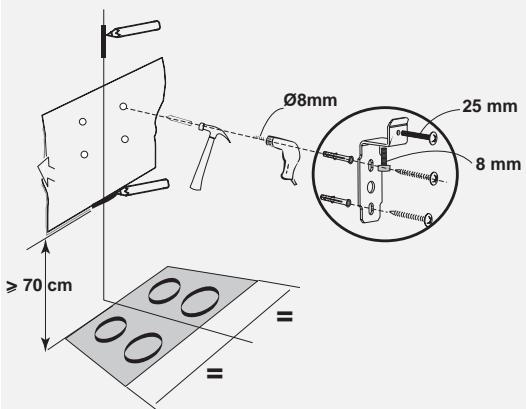

• Ponete contro la parete la dima di montaggio: fig. 2
• Tracciate un segno verticale sul muro per posizionare perfettamente l'asse della Vostra cappa con il Vostro apparecchio di cottura.
• Tracciate un riferimento sul segno verticale a 70 cm minimo dal Vostro piano di cottura.

Nota: nel caso di un muro cavo utilizzate viti e perni adattati.

• Smontate i filtri cassetta (fig. 3).
• Agganciare la cappa mediante i suoi tagli rettangolari. La dimensione di questi tagli vi permette una regolazione verso la sinistra o la destra (fig. 3).

Regolate l'altezza e il livello mediante le viti di regolazione «A» dei supporti e poi bloccate la cappa contro la parete fissando le viti «B» (Fig. 3).

Collegamento della cappa

Questo apparecchio è fornito di un cavo di alimentazione H 05 VVF a 3 conduttori da 0,75 mm ^2 (neutro e fase e terra). Deve essere collegato alla rete 220-240 Vmonofasica mediante una presa di corrente normalizzata CEI 60083 che deve restare accessibile dopo l'inserimento oppure un dispositivo di interruzione omnipolare avente una distanza di apertura dei contatti di almeno 3 mm. La nostra responsabilità non sarà impegnata in caso d'incidente consecutivo ad una messa a terra inesistente o scorretta. Il fusibile del Vostro impianto deve essere da 10 o 16 A.del costruttore. Se il cavo di alimentazione è danneggiato, contattare il servizio post-vendita per evitare ogni pericolo.

Montaggio del camino

Funzionamento in versione ad evacuazione esterna: fig. 4 e 8

• Togliete le 2 viti di fissaggio previste per il trasporto dei camini.
• Togliete le 2 viti di fissaggio del deflettore plastico (in modo riciclaggio soltanto).
• Fissate contro la parete, in appoggio sul soffitto, il supporto camino metallico (fig. 6).
  Fate attenzione ad allineare le 2 tacche triangolari del supporto metallico con il segno verticale sulla parete.
• In caso di condotto di diametro 125 mm, utilizzate l'adattatore fornito (fig. 8).
• Preparate il Vostro camino telescopico nascondendo le feritoie (fig. 8).
  Inserite i camini l'uno nell'altro al massimo.
• Fissare la parte superiore sul supporto metallico.
• Aggiustare la lunghezza del camino telescopico facendo scendere la parte inferiore e inserendola nella parte superiore della cappa.

Se la vostra guaina esterna è inferiore a 125 mm, è obbligatorio collegare la vostra cappa in modo riciclaggio.

Per un utilizzo ottimale del Vostro apparecchio Vi consigliamo il collegamento ad un condotto di diametro 150 mm (non fornito). Limitare al massimo il numero di gomiti e la lunghezza del condotto. Nel caso in cui la cappa funzioni in evacuazione esterna, conviene garantire un arrivo di aria fresca sufficiente ad evitare di mettere in depressione il pezzo.

Funzionamento in modo riciclo: fig. 5 e 9

• È possibile togliere le valvole senza ritorno
• Fissate contro la parete, in appoggio sul soffitto, il deflettore plastico dei fumi.
  Centrate il deflettore rispetto al segno verticale tracciato sulla parete (fig. 7).
• Preparate il Vostro camino ponendo le feritoie verso l'alto in modo che siano visibili (fig. 9).
• Fissate la parte superiore sul deflettore plastico.
• Aggiustare la lunghezza del camino telescopico facendo scendere la parte inferiore e inserendola nella parte superiore della cappa.

Come sostituire la lampadina ?

Prima di effettuare qualsiasi intervento spegnere la cappa togliendo la presa oppure azionando l'interruttore.

1. Togliete i filtri metallici (fig. 10).
2. Svitate e sostituite la lampadina E14 - 40W (fig. 11).
3. Riposizionate i filtri metallici.

Come pulire la cappa ?

La cappa va messa fuori tensione, sia togliendo la presa, sia azionando il disgiuntore, prima che i filtri metallici siano tolti. Dopo la pulitura, i filtri metallici vanno di nuovo fissati in conformità alle istruzioni.

IT

	FILTRO CASSETTA	FILTRO AL CARBONE ATTIVO
	Prima del primo utilizzo del filtro cassetta, togliete la pellicola di protezione.	Per le cappe installate in versione a riciclo interno
MANUTENZIONE	IMPERATIVO OGNI MESE Per evitare ogni rischio d'incendio.	IMPERATIVO OGNI ANNO
PERCHÈ ?	Questo filtro trattiene i vapori grassi e la polvere. E' l'elemento che assicura una parte importante dell'efficacia della Vostra cappa.	Questo filtro trattiene gli odori e deve essere sostituito almeno ogni anno in funzione dell'utilizzo.
COME ?	Con un detergente per uso domestico in commercio, risciacquate poi abbondantemente ed asciugate. Questa pulizia può essere effettuata nella Vostra lavastoviglie in posizione verticale (non mettere a contatto con stoviglie sporche o coperti di argento).	Ordinate questi filtri presso il Vostro rivenditore (con il riferimento indicato sulla targhetta situata all'interno della cappa) e annotate la data di sostituzione.

Non utilizzate mai tamponi metallici, prodotti abrasivi o spazzole troppo dure.

Per pulire le parti metalliche e l'oblò di illuminazione utilizzate esclusivamente detergenti per uso domestico in commercio diluiti in acqua e poi sciacquate con acqua e asciugate con un panno morbido.

MANUTENZIONE ANNUALE: filtro al carbone attivo

Unicamente per le cappe installate in modo riciclo (non collegate a un condotto di evacuazione esterno). Tale filtro trattiene gli odori e deve essere sostituito almeno ogni anno in funzione del vostro utilizzo per evitare ogni rischio d'incendio. Ordinate i filtri presso il vostro rivenditore (con il riferimento indicato sulla targhetta situata all'interno della cappa) e annotate la data di sostituzione.

Smontaggio del filtro cassetta (Fig. 10)

Montaggio del filtro carbone (modello standard) Fig.13

1. Togliete le cassette.
2. Posizionate il filtro carbone sulla cassetta.
3. Posizionate le due tiranti di sostegno.
4. Compiete tale operazione per tutte le cassette.

Montaggio del filtro al carbone (Modello silenzio) Fig. 12

Posizionate i 2 filtri ai lati del motore avvitandoli.

Servizio assistenza

I difetti di aspetto provocati da un uso anormale o dalla pulitura con prodotti abrasivi che non provocano un mancato funzionamento o un'incapacità di uso non vengono presi in conto dal fabbricante. Ogni riparazione va effettuata da un tecnico qualificato.

In caso di reclamo o per ordinare pezzi di ricambio al vostro distributore, precisategli il riferimento completo del vostro apparecchio (tipo dell'apparecchio e numero di serie).

Queste informazioni figurano sulla targa segnaletica fissata all'interno dell'apparecchio.

Le descrizioni e le caratteristiche fornite nel presente manuale sono fornite soltanto a titolo d'informazione e non d'impegno. Infatti, preoccupati della qualità dei nostri prodotti, ci riserviamo il diritto di effettuare, senza preavviso, ogni modifica o miglioramento necessario.

Brandt MADE IN FRANCE BRANDT APPLIANCES SAS 7 rue Henri Becquerel 92500 RUEIL MALMAISON N° SER. TYPE REF CARBON FILTER : CONS. N° 419

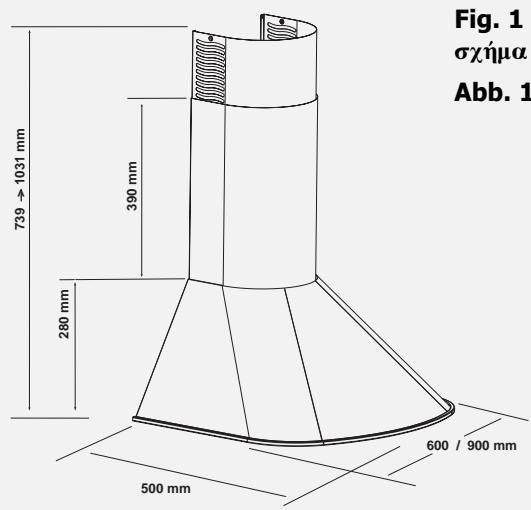

Fig. 1 σχήμα Abb. 1 739 → 1031 mm 390 mm 280 mm 500 mm 600 / 900 mm

Fig. 1 σχήμα 1
