MANUALE UTENTE AD426XE1 BRANDT

Avete appena comprato una cappa BRANDT e Ve ne ringraziamo. Le loro equipo di ricerca hannoconcepto per voi una nuova generatione di apparecchi per cucinare agli giorni con piacere.

Con linee pure ed un'estetica moderna, la vostra nuova cappa Brandt s'integra armoniosamente nella vostra cucina e combina perfettamentefacilityà uso e prestazioni.

Trovereteanche nella gamma dei prodotti Brandt, un'ampia scelta di tavole di cottura, di forn, di lavastoviglie e frigoriferi integrabili, che potrete coordinare alla vostra nuova cappa Brandt. Beninteso, in una cura permanente di soddisfare il meglio possibile le vostre esigenze rispetto ai nostri prodotti, il nostro servizio consumatori è a是我的a disponizione e al vostro ascolto per rispondere a tutte le vostre dati o suggerimenti (estremi alla fine del presente opuscolo).

Alla punta dell'innovazione, la Brandt contribuisce sono a migliorare la vita quotidiana fornendovi prodotti dalle prestazioni sempre più alte, semplici da utilizzato, rispetto dell'ambiente, estetici ed affidabili.

Il Marchio BRANDT.

Consigli di sicurezza

• É vietato cuocere preparazioni al flambé oppure far funzionare i fornelli gasenza ricoprirli con pentole al di sotto della cappa (le fiamme aspirate rischierebbero di deteriorare l'appareccchio).

• Le fritture effettuate sotto l'apparecchio devono essere sorvegliate costamente.

• Le riparazioni devono essere effettuate esclusivamente da un tecnico autorizzato.
• Pulite regolarmente ilhetto cassetta.
• Il funzionamento al di sopra di un fornello a combustibile (legna, carbone, ecc.) non è consentito.

Queste cappe sono state progettate per essere utilizzate all'interno di abitazioni comuni a scopo non professionale.

Preoccupati di migliorare costamente i nostri prodotti, ci riserviamo il diritto di portare agli modifica necessaria delle loro caratteristiche tecniche, funzionali o estetiche legata all'evoluzione tecnica.

Queste cappe sono destinate esclusivamente alla cottura delle bevande e derrate alimentari.

Questi prodotti non contengono alcun componente a base di amiente.

Nell'intero manuale,

vi segnala le consegnde di sicurezza,

Vi segnala i consigli ed astuzie

Come si presenta la cappa ?

Modello a 3 velocità

Fig.1

I Velocità minima
II Velocità media
III Velocità massimae
Illuminazione

IT

Modello silenzio elettronico

O

1

2

Illuminazione

1

Velocità minima

Stop

2

Velocità media

Messa in funzione

3

Velocità massima

In caso di cucina riscaldata con un appearechio collegato ad un camino (esempio, stufa cucina economica) occorre installare la cappa in versione ricicchio interno. Non utilizzate la cappa alla i filtri metallici.

Una ventilazione corretta della stanza va prevista quando una cappa da cucina è utilizzata simultaneamente ad appearecchi che utilizzato gas o un'alto combustibile.

Come installare la cappa ?

Disponete di un'uscita verso l'esterno: fig. 4

La Vostra cappa può essere collegata a tale uscita mediante un condotto di evacuatione (minimo diametro 125 mm, smaltata, di alluminio, flessibile o di materia inifiamabile). Se la vostra guaina è inferiore a 125 mm di diametro, passare obbligatoriamente in modo riciclaggio.

Non disponete di un'uscita verso l'esterno: fig. 5

Tutti i nostri appearecchi hanno la possibilità di funzionare in ricido interno.

In quello caso,aggiungete un filtral carbone attivo che tratterra gli odori.

Montaggio della cappa

L'installazione deve essere conforme alla normativa in vigore per la ventilazione dei locali. In Francia tale normativa è indicata nel DTU 61.1 del CSTB. In particolare, l'aria evacuata non deve essere inviata in un condotto di aerazione, di circolazione d'aria calda o di evacuationze dei fumi. L'utilizzo dei condotti adibiti ad altri uso più avvenire soltanto dopo parere positivo di un technician competente.

La distanza minima tra la piastra di cottura e la parte più bassa della cappa deve essere di 70 cm. Se le istruzioni della ravola a gas installata quello la cappa specificano una distanza superiore di 70 cm,但这a deve essere presa inconto.

• Ponete contro la parete la dima di montaggio: fig. 2
• Tracciate un segno verticale sul muro per posizionare perfettamente l'asse della Vostra cappa con il Vostro apparecchio di cottura.
• Tracciate un riferimento sul segno verticala a 70 cm minimo dal Vostro piano di cottura.

Nota: nel caso di un muro cavo utilizzate viti e perni adattati.

• Smontate i filtricassetta (fig. 3).
• Agganciare la cappa mediante i loro tagli rettangolari. La dimensione di questi tagli vi permette una regolazione verso la sinistra o la destra (fig. 3).

Regolate l'altezza e il livello mediante le viti di regolazione «A» dei supporti e poi bloccate la cappa contro la parete fissando le viti «B» (Fig. 3).

Collegamento della cappa

Questo apparecchio è fornito di un cavo di alimentazione H 05 VVF a 3 conduttori da 0,75mm^2 (neutro e fase e terra). Deve essere collegato alla rete 220-240 Vmonofasica mediante una presa di corrente normalizzata CEI 60083 che deve restare accessibile dopo l'insertimento oppure un dispositivo di interruzione omnipolare avente una distanza di aperture dei contatti di almeno 3mm . La nostra responsabilità non sare impegnata in caso d'incidente consecutivo ad una messa a terra inesistente o scorretta. Il fusabile del Vostro impianto deve essere da 10 o 16 A.del costruttore. Se il cavo di alimentazione è danneggiato, contattare il servizio post-vendita per evitare agli pericolò.

Montaggio del camino

Funzionamento in versione ad evacuazione esterna: fig. 4 e 8

• Togliete le 2 viti di fissaggio previste per il trasporto dei camini.
• Togliete le 2 viti di fissaggio del deflettore plastico (in modo riciclaggio soltanto).
• Fissate contro la parete, in appoggio sul soffitto, il supporto camino metallico (fig. 6).

Fate attenzione ad allineare le 2 tacche triangolari del supporto metallico con il segno verticale sulla parete.
- In caso di condotto di diametro 125mm , utilizezate l'adattatore fornito (fig. 8).
Se la vostra guaina esterna è inferiore a 125 mm, è obblatorio collegare la vostra cappa in modo riciclaggio.
- Prepare il Vostro camino telescopico nascondendo le feritoie (fig. 8).
Inserite i camini l'uno nell'altro al massimo.
- Fissare la parte superiore sul supporto metallico.
- Aggiustare la lunghezza del camino telescopico facendo scendere la parte inferiore e inserendola nella parte superiore della cappa.

Per un utilizzo ottimale del Vostro apparecchio Vi consiglio il collegamento ad un condotto di diametro 150 mm (non fornito). Limitare al massimo il numero di gomiti e la lunghezza del condotto. Nel caso in cui la cappa funzioni in evacuatione esterna, conviene garantire un arrivio di aria fresca sufficiente ad evitare diMETTERE in depressione il pezzo.

Funzionamento in modo riciclo: fig. 5 e 9

IT

• É possibile togliere le valvoleswana ritorno
• Fissate contro la parete, in appoggio sul soffitto, il deflettore plastico dei fumi.
  Centrate il deflettore rispetto al segno verticale tracciato sulla parete (fig. 7).
• Preparate il Vostro camino ponendo le feritoie versus l'alto in modo che siano visibili (fig. 9).
• Fissate la parte superiore sul deflettore plastico.
• Aggiustare la lunghezza del camino telescopico facendo scendere la parte inferiore e inserendola nella parte superiore della cappa.

Come sostituire la lampadina ?

Prima di effettuare qualsiasi intervento spagnere la cappa togliendo la presa oppure azionando l'interruttore.

1. Togliete i filtri metallici (fig. 10).
2. Svitate e sostuite la lampadina E14 - 40W (fig. 11).
3. Ripositionate i filtri metallici.

Come pulire la cappa ?

La cappa va messa fuori tensione, sua togliendo la presa, sua azionando il disgiuntore, prima che i filtri metallici siano tolti. Dopo la pulitura, i filtri metallici vanno di nuovo fissati in conformità alle istruzioni.

	FILTRO CASSETTA	FILTRO AL CARBONE ATTIVO
	Prima del primo utilizzato del filtrato cassetta, togliete la pellicola di protezione.	Per le cappe installate in versione a ricerca interno
MANUTEN-ZIONE	IMPERATIVO OGNI MESEPer evitare anni rischio d'incendio.	IMPERATIVO OGNI ANNO
PERCHÈ?	Questo filtrato trattiene i vapori grassi e la polvere. E' l'elemento che assicura una parte importante dell'efficacchia della Vostra cappa.	Questo filtrato trattiene gli odori e delve essere sostituito almeno anni anno in funzione dell'utilizzo.
COME?	Con un detergente per uso domestico in commercio, risciacquate poi abbondamente ed asciugate. Questa pulizia più essere effettuata nella Vostra lavastoviglie in posizione verticale (non mettere a contatto con stoviglie sporche o coperti di argento).	Ordinate questei filtri presso il Vostro rivenditore (con il riferimento indicate sulla targhetta situata all'interno della cappa) e annotate la data di sostituzione.
Non utilizzate mai tamponi metallici, prodotti abrasivi o spazzone troppo dure.Per pulire le parti metalliche e l'oblo di illuminazione utilizzate esclusivamente detergenti per uso domestico in commercio diluiti in acqua e poi sciacquate con acqua e asciugate con un panno morbido.

MANUTENZIONE ANNUALE:filter al carbone attivo

Unicamente per le cappe installate in modo riciclo (non collegate a un condotto di evacuatione esterno). Tale filtrtro trattiene gli odori e deve essere sostituito almeno aglianno in funzione del vostro utilizzato per evitare agli rischio d'incendio. Ordinate i filtrri presso il vostro rivenditore (con il riferimento indicato sulla targhetta situata all'interno della cappa) e annotate la data di sostituzione.

Smontaggio del filtro cassetta (Fig. 10)

Montaggio del filtro carbone (modello standard) Fig.13

1. Togliete le cassette.
2. Posizione il filtro carbone sulla cassetta.
3. Posizione le due tiranti di sostegno.
4. Compiete tale operatione per tutte le cassette.

Montaggio del filtro al carbone (Modello silenzio) Fig. 12

Posizione i 2 filtri ai lati del motore avvitandoli.

Servizio assistenza

I difetti di aspetto provocati da un uso anormale o alla pulitura con prodotti abrasivi che non provocano un mancato funzionamento o un'incapacità di uso non vengono presi in conto dal fabbricante. Ogni riparazione va effettuata da un technician significato.

In caso di reclamo o per ordinare pezioni di ricambio al vostro distributore, precisategli il riferimento completo del vostro apparecchio (tipodi dell'apparecchio e numero di series).

Queste informazioni figurano sulla targa segnaletica fissata all'interno dell'apparechio.

Le descrizioni e le caratteristiche fornite nel presente manuale sono fornite soltanto a titolo d'informazione e non d'impegno. Infatti, preoccupati della qualità dei nostri prodotti, ci riserviamo il diritto di effettuare, alla preavviso, agli modifico o miglioramento necessario.

Brandt MADE IN FRANCE

BRANDT APPLIANCES SAS 7 rue Henri Becquerel 92500 RUEIL MALMAISON

N° SER, TYPE REF CARBON FILTER : CONS. N° 419

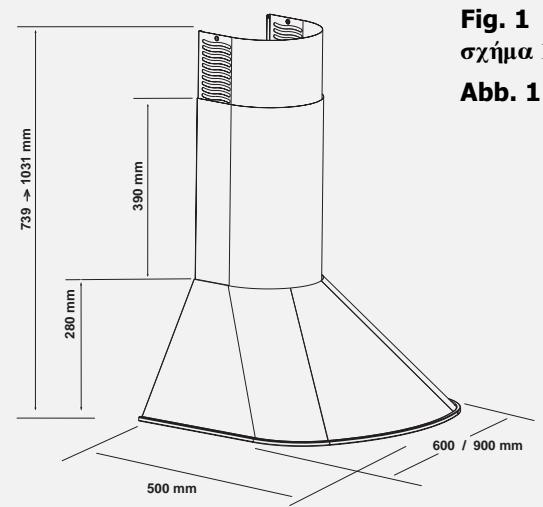

Fig. 1
