MANUALE UTENTE AD549XE1 BRANDT

Guida all'uso della cappa arredamento

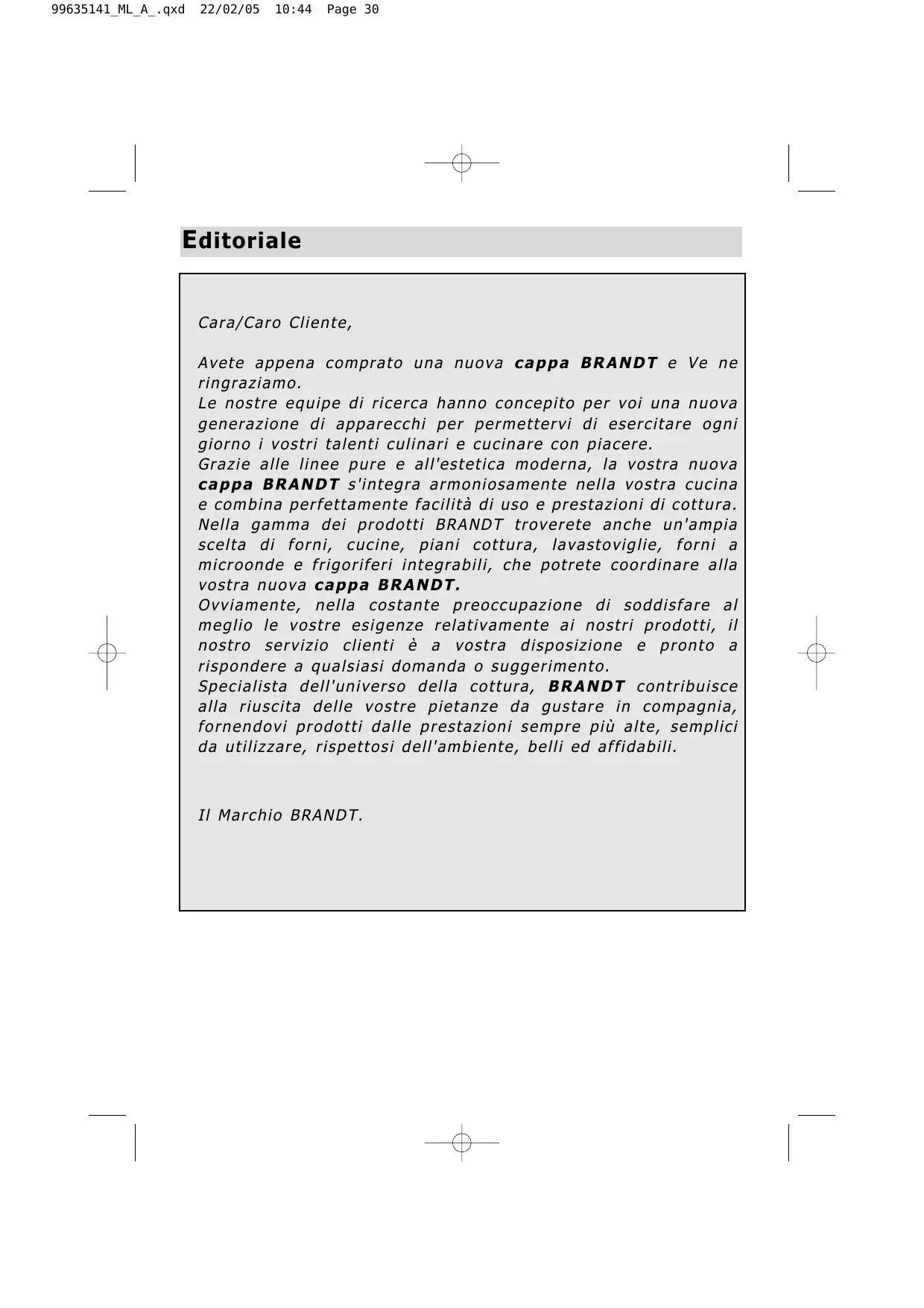

99635141_ML_A_.qxd 22/02/05 10:44 Page 30 E ditoriale Cara/Caro Cliente, Avete appena comprato una nuova cappa BRANDT e Ve ne ringraziamo. Le nostre equipe di ricerca hanno concepito per voi una nuova generazione di apparecchi per permettervi di esercitare ogni giorno i vostri talenti culinari e cucinare con piacere. Grazie alle linee pure e all'estetica moderna, la vostra nuova cappa BRANDT s'integra armoniosamente nella vostra cucina e combina perfettamente facilità di uso e prestazioni di cottura. Nella gamma dei prodotti BRANDT troverete anche un'ampia scelta di forni, cucine, piani cottura, lavastoviglie, forni a microonde e frigoriferi integrabili, che potrete coordinare alla vostra nuova cappa BRANDT. Ovviamente, nella costante preoccupazione di soddisfare al meglio le vostre esigenze relativamente ai nostri prodotti, il nostro servizio clienti è a vostra disposizione e pronto a rispondere a qualsiasi domanda o suggerimento. Specialista dell'universo della cottura, BRANDT contribuisce alla riuscita delle vostre pietanze da gustare in compagnia, fornendovi prodotti dalle prestazioni sempre più alte, semplici da utilizzare, rispettosi dell'ambiente, belli ed affidabili. Il Marchio BRANDT. 99635141_ML_A_.qxd 22/02/05 10:44 Page 31 P rescrizioni di sicurezza - È vietato cuocere pietanze al flambé oppure far funzionare i fornelli a gas senza porre pentole sopra di essi (le fiamme aspirate rischierebbero di deteriorare la cappa). - Le fritture effettuate sotto l'apparecchio devono essere sorvegliate costantemente. - Le riparazioni devono essere effettuate esclusivamente da un tecnico autorizzato. - Pulite regolarmente il filtro cassetta per evitare qualsiasi rischio di incendio. - Il funzionamento al di sopra di un fornello a combustibile (legna, carbone, ecc.) non è consentito. Queste cappe sono state progettate per essere utilizzate all'interno di abitazioni private a scopo non professionale. Nel costante tentativo di migliorare i nostri prodotti, ci riserviamo il diritto di apportare qualsiasi modifica alle loro caratteristiche tecniche, funzionali o estetiche, parallelamente all'evoluzione tecnica. Queste cappe sono destinate esclusivamente alla cottura di bevande e derrate alimentari. Questi prodotti non contengono alcun componente a base di amianto. In tutto il manuale, il simbolo segnala le prescrizioni di sicurezza, segnala i consigli e le astuzie

99635141_ML_A_.qxd 22/02/05 10:44 Page 32 C ome si presenta la cappa ? Fig.1 Modello a 3 velocità Illuminazione spenta Arresto motore Illuminazione accesa Bassa velocità Media velocità Alta velocità In caso di cucina riscaldata con un apparecchio collegato ad un camino (ad es.: stufa cucina economica) occorre installare la cappa in versione ricircolo interno. Non utilizzate la cappa senza i filtri metallici. Quando una cappa da cucina è utilizzata simultaneamente ad apparecchi che utilizzano gas o un altro combustibile, occorre prevedere una corretta ventilazione della stanza. 99635141_ML_A_.qxd 22/02/05 10:44 Page 33 C ome installare la cappa ? Disponete di un'uscita verso l'esterno: : fig. 4 La Vostra cappa può essere collegata a tale uscita mediante un condotto di evacuazione (diametro minimo 125 mm, smaltata, di alluminio, flessibile o di materia non infiammabile). Se il condotto d'evacuazione è inferiore a 125 mm di diametro, dovete necessariamente passare alla modalità ricircolo interno. Non disponete di un'uscita verso l'esterno: fig. 5 Tutti i nostri apparecchi hanno la possibilità di funzionare in modalità ricircolo interno. In questo caso, aggiungete un filtro al carbone attivo che tratterrà gli odori. M ontaggio della cappa L'installazione deve essere conforme alla normativa in vigore per la ventilazione dei locali. In Francia tale normativa è indicata nel DTU 61.1 del CSTB. In particolare, l'aria evacuata non deve essere inviata in un condotto di evacuazione di fumi di apparecchi che utilizzano gas o altro combustibile. L'utilizzo dei condotti adibiti ad altro uso può avvenire soltanto dopo parere positivo di un tecnico competente. La distanza minima tra il piano di cottura e la parte più bassa della cappa deve essere di 70 cm. Se le istruzioni del piano di cottura installato sotto la cappa specificano una distanza superiore a 70 cm, va presa in considerazione quest'ultima. - Tracciate un segno orizzontale ad almeno 70 cm dal piano cottura. - Tracciate un segno verticale sul muro partendo dal soffitto fino al bordo inferiore della cappa. - Ponete contro la parete la dima di montaggio (fig. 2). - Praticate 6 fori. Infilate i 6 tasselli. - Avvitate le due viti della parte alta della cappa lasciandole spuntare di 5 mm. - Togliete il filtro metallico. - Appendente la cappa aspirante alle due viti (fig. 3). - Avvitate le due viti in basso. Prima di avvitare completamente le 4 viti, regolate il livello della cappa. C ollegamento della cappa Questo apparecchio è fornito di un cavo di alimentazione H 05 VVF a 2 conduttori da 0,75 mm² (neutro e fase). Deve essere collegato alla rete 220-240 V monofasica mediante una presa di corrente normalizzata CEI 60083 che deve restare accessibile dopo l'installazione, conformemente alle normative sull'installazione. La nostra azienda non potrà essere ritenuta responsabile in caso d'incidente conseguente a installazione non corretta. Il fusibile per l'installazione deve essere di 10 o 16 A. Se il cavo di alimentazione è danneggiato, chiamate il servizio post-vendita onde evitare rischi.

99635141_ML_A_.qxd 22/02/05 10:44 Page 34 M ontaggio del camino Funzionamento in versione ad evacuazione esterna: fig. 4 e 8 - Fissate contro la parete, appoggiandolo sul soffitto, il supporto del camino metallico (fig. 6). - Montate la valvola anti rientro all'uscita del motore (fig. A). La valvola anti ritorno impedisce l'ingresso dell'aria proveniente dall'esterno. - In caso di condotto di evacuazione di diametro 125 mm, utilizzate l'adattatore fornito (fig. 8 / fig B). Se il vostro condotto esterno è inferiore a 125 mm, è obbligatorio collegare la vostra cappa in modalità ricircolo. - Preparate il camino telescopico facendo attenzione ad orientare le bocche verso l'alto in modo che siano visibili (fig. 8). Inserire i camini l'uno nell'altro al massimo. - Fissare la parte superiore sul supporto metallico. - Aggiustare la lunghezza del camino telescopico facendo scendere la parte inferiore e inserendola nella parte superiore della cappa. Per un utilizzo ottimale del vostro apparecchio vi consigliamo il collegamento ad un condotto di diametro 150 mm (non fornito). Limitate al massimo il numero di gomiti e la lunghezza del condotto. Nel caso in cui la cappa funzioni in evacuazione esterna, è meglio garantire un ricambio di aria fresca sufficiente per evitare di abbassare eccessivamente la pressione della stanza. Funzionamento in modalità ricircolo: fig. 5 e 9 - Fissate contro la parete, appoggiandolo sul soffitto, il deflettore plastico dei fumi. Fate attenzione a centrare il deflettore rispetto alla traccia verticale segnata sul muro (fig. 7). - Preparate il camino facendo attenzione ad orientare le aperture verso l'alto in modo che siano visibili (fig. 9). - Fissate la parte superiore sul deflettore in plastica. - Aggiustare la lunghezza del camino telescopico facendo scendere la parte inferiore e inserendola nella parte superiore della cappa. Come sostituire la lampadina ? Prima di effettuare qualsiasi intervento spegnere la cappa togliendo la presa oppure azionando l'interruttore.

1. Togliete i filtri metallici (fig. 10).

2. Svitate e cambiate la lampadina E14-40W (fig. 11).

3. Riposizionate i filtri metallici.

99635141_ML_A_.qxd 22/02/05 10:44 Page 35 C ome pulire la cappa ? La cappa va spenta, o togliendo la presa, o azionando l'interruttore, prima di togliere i filtri metallici. Dopo la pulizia, i filtri metallici vanno fissati nuovamente come da istruzioni. MANUTENZIONE FILTRO CASSETTA

FILTRO IN CARBONE ATTIVO

Al primo utilizzo del filtro cassetta, togliete Per le cappe installate in la pellicola di protezione. modalità ricircolo

Per evitare ogni rischio d'incendio. PERCHÈ ? COME ? Questo filtro trattiene i vapori grassi e la Questo filtro trattiene gli odori e polvere. E' l'elemento principale che garan- deve essere sostituito almeno ogni tisce l'efficacia della Vostra cappa. anno in funzione dell'utilizzo. Con un detergente per uso domestico in com- Ordinate questi filtri presso il mercio, risciacquate poi abbondantemente ed Vostro rivenditore (con il riferimen- asciugate. Questa pulizia può essere effettuata

nella Vostra lavastoviglie in posizione verticale situata all'interno della cappa) (non mettere a contatto con stoviglie e annotate la data di sostituzione. indicato sulla targhetta

sporche o posate d'argento). Non utilizzate mai spugne metalliche, prodotti abrasivi o spazzole troppo dure. Per pulire le parti metalliche e l'oblò di illuminazione utilizzate esclusivamente detergenti per uso domestico in commercio diluiti in acqua, sciacquate con acqua corrente e asciugate con un panno morbido. Smontaggio del filtro cassetta (fig. 10) Montaggio del filtro al carbone

(fig. 12) Togliete le cassette. Posizionate il filtro carbone sulla cassetta nel lato interno della cappa. Posizionate i due tiranti di sostegno. Effettuate tale operazione per tutte le cassette. 99635141_ML_A_.qxd 22/02/05 10:44 Page 36 Chi contattare? Le imperfezioni estetiche provocate da un utilizzo non corretto o dalla pulizia con prodotti abrasivi che non comportassero il malfunzionamento o l'impossibilità di utilizzo dell'apparecchio non sono prese in considerazione dal produttore. Qualsiasi riparazione deve essere effettuata da un tecnico qualificato. Solo i distributori del nostro marchio:

• CONOSCONO PERFETTAMENTE IL VOSTRO APPARECCHIO E IL SUO FUNZIONAMENTO,
• APPLICANO INTEGRALMENTE I NOSTRI METODI DI REGOLAZIONE, MANUTENZIONE E
• UTILIZZANO ESCLUSIVAMENTE PEZZI DI RICAMBIO ORIGINALI. RIPARAZIONE, In caso di reclamo o per ordinare pezzi di ricambio al vostro distributore, indicate la referenza completa del vostro apparecchio (tipo di apparecchio e numero di serie). Queste informazioni appaiono sull'etichetta fissata all'interno dell'apparecchio. La descrizione e le caratteristiche indicate in questa guida vengono fornite soltanto a titolo indicativo e non sono vincolanti. Preoccupandoci della qualità dei nostri prodotti, ci riserviamo infatti il diritto di effettuare in qualsiasi momento e senza preavviso le modifiche o i miglioramenti necessari.
