BEDIENUNGSANLEITUNG AD549XE1 BRANDT

Betriebsanleitung - Dekor-Dunstabzugshaube

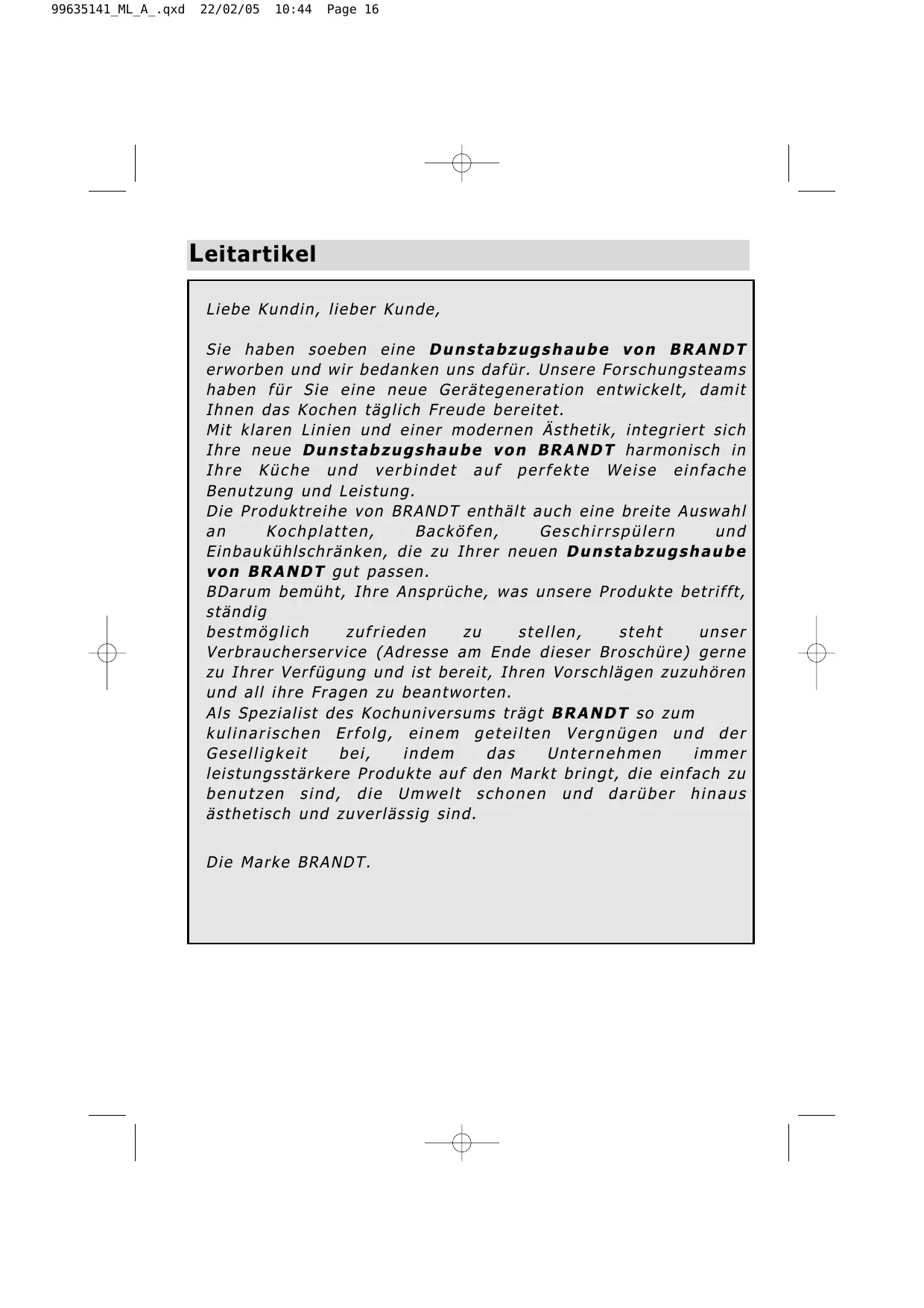

99635141_ML_A_.qxd 22/02/05 10:44 Page 16 L eitartikel Liebe Kundin, lieber Kunde, Sie haben soeben eine Dunstabzugshaube von BRANDT erworben und wir bedanken uns dafür. Unsere Forschungsteams haben für Sie eine neue Gerätegeneration entwickelt, damit Ihnen das Kochen täglich Freude bereitet. Mit klaren Linien und einer modernen Ästhetik, integriert sich Ihre neue Dunstabzugshaube von BRANDT harmonisch in Ihre Küche und verbindet auf perfekte Weise einfache Benutzung und Leistung. Die Produktreihe von BRANDT enthält auch eine breite Auswahl Kochplatten, Backöfen, Geschirrspülern und Einbaukühlschränken, die zu Ihrer neuen Dunstabzugshaube von BRANDT gut passen. BDarum bemüht, Ihre Ansprüche, was unsere Produkte betrifft, ständig bestmöglich zufrieden stellen, steht unser Verbraucherservice (Adresse am Ende dieser Broschüre) gerne zu Ihrer Verfügung und ist bereit, Ihren Vorschlägen zuzuhören und all ihre Fragen zu beantworten. Als Spezialist des Kochuniversums trägt BRANDT so zum kulinarischen Erfolg, einem geteilten Vergnügen und der Geselligkeit bei, indem das Unternehmen immer leistungsstärkere Produkte auf den Markt bringt, die einfach zu benutzen sind, die Umwelt schonen und darüber hinaus ästhetisch und zuverlässig sind. Die Marke BRANDT. 99635141_ML_A_.qxd 22/02/05 10:44 Page 17 S icherheitshinweise - Es ist verboten, unter der Dunstabzugshaube Gerichte zu flambieren oder Gaskochstellen ohne Kochgeschirr zu betreiben (die angesaugten Flammen können das Gerät beschädigen).

Frittiervorgänge unter der Dunstabzugshaube müssen unter Aufsicht erfolgen. Reparaturen dürfen nur von einem zugelassenen Fachmann durchgeführt werden. Die Filterkassette (Metallfettfilter) muss regelmäßig gereinigt werden. Der Betrieb über einer Brennstoff-Feuerstelle (Holz, Kohle, usw.) ist verboten. Diese Dunstabzugshauben wurden für den Gebrauch im Privathaushalt entwickelt. Darum bemüht, unsere Produkte ständig zu verbessern, behalten wir uns das Recht vor, ihre technischen, funktionellen oder ästhetischen Eigenschaften, die mit der Entwicklung der Technik in Verbindung stehen, jederzeit zu verändern. Diese Dunstabzugshauben sind ausschließlich für Kochvorgänge von Getränken und Nahrungsmitteln bestimmt. Die Produkte enthalten keine Asbest-Bestandteile.

In der Gebrauchsanleitung kennzeichnet, die Sicherheitshinweise, Kennzeichnet Hinweise und kleine Kniffe 99635141_ML_A_.qxd 22/02/05 10:44 Page 18 P räsentierung Ihrer Dunstabzugshaube Beleuchtung aus Motor abschalten Beleuchtung an Niedrige Stufe Abb. .1 Mittlere Stufe Hohe Stufe Bei einer Küche, die durch ein mit einem Kamin verbundenes Gerät geheizt wird (Beispiel: Zimmerofen, Herd, usw.), muss eine Dunstabzugshaube mit Umluftbetrieb verwendet werden.Die Dunstabzugshaube darf nicht ohne die Metallfilter betrieben werden. Es sollte eine geeignete Belüftung des Raums vorgesehen werden, wenn eine Küchenabzugshaube zur gleichen Zeit eingesetzt wird wie Geräte, die mit Gas oder einem anderen Brennstoff funktionieren. 99635141_ML_A_.qxd 22/02/05 10:44 Page 19 I nstallation Ihrer Dunstabzugshaube Sie verfügen über einen Abzug nach draußen: Abb. 4 Ihre Dunstabzugshaube kann über einem Abzug (Ø mindestens 125 mm, emailliert, aus Alu., einem Schlauch oder einem nicht entzündlichen Material) installiert werden. Wenn der Ø Ihrer Rohrleitung unter 125 mm liegt, müssen Sie automatisch auf den Recyclingmodus übergehen. Sie verfügen nicht über einen Abzug nach draußen: Abb. 5 All unsere Geräte können nach dem Umluftprinzip betrieben werden. In diesem Fall müssen Sie einen Aktivkohlefilter einbauen, der die Gerüche zurückhält. M ontage Ihrer Dunstabzugshaube Die Installation muss die geltenden Bestimmungen für die Belüftung von Räumen einhalten. Die Abluft darf insbesondere nicht in Rohre abgeleitet werden, die dem Rauchabzug von Geräten dienen, die mit Gas oder anderen Brennstoffen betrieben werden. Die Verwendung eines stillgelegten Abzugsrohrs kann nur mit der Erlaubnis eines Fachmanns erfolgen. Der Mindestabstand zwischen Kochfläche und niedrigstem Teil der Abzugshaube muss 70 cm betragen. Wenn in den Anweisungen betreffend das unter der Abzugshaube installierte Gaskochfeld einen größeren Abstand als 70 cm empfohlen wird, ist dieser Abstand einzuhalten. - In mindestens 70 cm Entfernung von der Kochplatte einen waagrechten Strich an die Wand ziehen. - Dann von der Decke bis zum unteren Rand der Dunstabzugshaube einen senkrechten Strich an die Wand ziehen. - Die Montageschablonen an die Wand halten (Abb. 2). - Die 6 Löcher bohren. Die 6 Dübel einsetzen. - Die beiden oberen Schrauben der Abzugshaube bis auf 5 mm anziehen. - Den Metallfilter entfernen. - Die Abzugshaube an den beiden Schrauben aufhängen (Abb. 3). - Die beiden unteren Schrauben anziehen. Vor dem endgültigen Festziehen der 4 Schrauben, das Niveau der Abzugshaube ausgleichen. A nschluss Ihrer Dunstabzugshaube Dieses Gerät wird mit einem Anschlusskabel H05VVF mit 2 Leitern 0,75 mm² (Null-, Phasenleiter) geliefert. Es muss über eine genormte Steckdose CEI 60083 an ein Einphasenstromnetz mit 220-240 V angeschlossen werden, die nach dem Einbau zugänglich bleiben muss. Bei einem Unfall aufgrund einer nicht vorhandenen oder fehlerhaften Erdung können wir nicht zur Haftung gezogen werden. Die Sicherung Ihrer Installation muss 10 oder 16 A stark sein. Wenn das Anschlusskabel beschädigt ist, müssen Sie den Kundendienst in Anspruch nehmen, um Gefahren zu vermeiden. 99635141_ML_A_.qxd 22/02/05 10:44 Page 20 M ontage des Kamins Abluftbetrieb: Abb. 4 und 8 - Befestigen Sie die Metallhalterung des Kamins (Abb. 6) direkt unter der Decke an der Wand. - Das Rückschlagventil auf den Motorausgang montieren (Abb. A). Mit diesem Rückschlagventil kann der Eintritt der von außen kommenden Luft verstopft werden. - Verwenden Sie bei einem Abzugsrohr Durchmesser 125 mm den mitgelieferten Adapter (Abb. 8/Abb. B). Wenn das externe Rohr einen Durchmesser unter 125 mm aufweist, müssen Sie Ihre Dunstabzugshaube im Recyclingmodus anschließen. - Bereiten Sie den ausziehbaren Kamin vor und verbergen Sie dabei die Luftaustrittsöffnungen (Abb. 8). Schieben Sie die Kaminteile so weit wie möglich ineinander. - Den oberen Teil an der Metallhalterung befestigen. - Passen Sie die Länge des ausziehbaren Kamins an, indem Sie den äußeren Teil nach unten schieben und in das Oberteil der Dunstabzugshaube einfügen. Für eine optimale Wirkung Ihrer Dunstabzugshaube empfehlen wir Ihnen den Anschluss an ein Abzugsrohr mit einem Durchmesser von 150 mm (nicht mitgeliefert). Verwenden Sie möglichst wenig Winkelstücke und ein möglichst kurzes Rohr. Beim Abluftbetrieb der Dunstabzugshaube müssen Sie für eine ausreichende Frischluftzufuhr sorgen, damit im Raum kein Unterdruck entsteht. Umluftbetrieb: Abb. 5 und 9 - Befestigen Sie den Kunststoffablenker direkt unter der Decke an der Wand. Zentrieren Sie dabei den Ablenker an dem senkrechten Strich an der Wand (Abb. 7). - Bereiten Sie den Kamin vor und richten Sie dabei die Luftaustrittsöffnungen so nach oben, dass sie sichtbar sind (Abb. 9). - Den oberen Teil am Kunststoffblech befestigen. - Passen Sie die Länge des ausziehbaren Kamins an, indem Sie den äußeren Teil nach unten schieben und in das Oberteil der Dunstabzugshaube einfügen. Auswechseln der Lampe Vor jedem Eingriff muss die Dunstabzugshaube vom Netz getrennt werden, entweder durch Ziehen des Netzsteckers oder durch Betätigen des Sicherungsautomaten.

1. Die Metallfilter herausnehmen. (Abb. 10).

2. Die Glühbirne E14 - 40 W herausschrauben und austauschen. (Abb. 11).

3. Die Metallfilter wieder einsetzen.

99635141_ML_A_.qxd 22/02/05 10:44 Page 21 R einigung Ihrer Dunstabzugshaube Wenn Sie die Metallfilter entfernen, darf die Dunstabzugshaube nicht unter Strom stehen, Sie müssen zuvor entweder den Stecker ziehen oder den Überlastschalter betätigen. Nach ihrer Reinigung müssen die Metallfilter den Anweisungen entsprechend erneut eingesetzt werden. PFLEGE FILTERKASSETTE (METALLFETTFILTER) CASSETTE AKTIVKOHLEFILTER Den Schutzfilm vom filterkassette (metallfettfilter) entfernen, bevor Sie ihn das erste Mal benutzen. Für die Dunstabzugshauben mit Umluftbetrieb

UNBEDINGT EINMAL PRO MONAT

UNBEDINGT EINMAL PRO JAHR

Um Brandrisiken zu vermeiden. WARUM? WIE? Dieser Filter hält Fettdämpfe und Staubpartikel zurück. Dieses Element hat einen sehr großen Einfluss auf die Wirksamkeit der Dunstabzugshaube. Dieser Filter hält die Gerüche zurück und muss je nach Nutzungsgrad wenigstens einmal jährlich gewechselt werden. Reinigen Sie ihn mit einem handelsüblichen Reinigungsmittel, spülen Sie gründlich nach und trocknen Sie ihn ab. Die Reinigung kann auch in der Geschirrspülmaschine in senkrechter Position durchgeführt werden (nicht mit schmutzigem Geschirr oder Silberbesteck in Kontakt bringen!). Bestellen Sie die Filter bei Ihrem Fachhändler (anhand der Bestellnummer auf dem Geräteschild im Inneren der Dunstabzugshaube) und halten Sie das Datum des Wechsels schriftlich fest.

Verwenden Sie niemals Metallschwämme, Scheuermittel oder sehr harte Bürsten. Verwenden Sie zur Reinigung von Gehäuse und Leuchtblende ausschließlich ein handelsübliches, in Wasser gelöstes Reinigungsmittel. Spülen Sie mit klarem Wasser nach und trocknen Sie mit einem weichen Lappen ab. Demontage des Kassettenfilters Montage des Kohlefilters (Abb. 10) (Abb. 12)

1. Die Kassette entfernen.

2. Plazieren Sie einen neuen Aktivkohlefilter auf der Kassette Richtung Innenseite der

3. Bringen Sie die 2 Haltebügel an.

4. Denselben Vorgang an allen Kassetten wiederholen.

99635141_ML_A_.qxd 22/02/05 10:44 Page 22 Ansprechpartner Aussehensmängel, die von falscher Benutzung oder der Reinigung mit Scheuerprodukten verursacht wurden, die jedoch keinen Betriebsausfall mit sich führen oder das Gerät unbrauchbar machen, werden vom Hersteller nicht übernommen. Jegliche Störungsbeseitigung muß von einem qualifizierten Techniker durchgeführt werden. Nur die Distributoren unserer Marke:

• S IND MIT DEM G ERÄT UND SEINER B ETRIEBSWEISE PERFEKT
• S ETZEN ALLE UNSERE M ETHODEN ZUR R EGELUNG , W ARTUNG
• S ETZEN AUSSCHLIEßLICH O RIGINALTEILE EIN . VERTRAUT ; UND R EPARATUR EIN ; Bei Reklamation oder bei Bestellung von Ersatzteilen beim Distributor muß die vollständige Artikelnummer des Geräts (Gerätetype und Seriennummer) angegeben werden. Diese Angaben befinden sich auf dem innen im Gerät angebrachten Geräteschild. Die in diesem Büchlein gegebenen Beschreibungen und Merkmale werden nur zur Information gegeben und beinhalten keine Verpflichtung. In der Sorge um die Qualität unserer Produkte behalten wir uns das Recht vor, ohne Vorankündigung alle notwendigen Änderungen oder Verbesserungen vorzunehmen.
