MANUALE UTENTE CS 3041 RCF

78 mm, 430 mm, 66 mm

1.8 kg

CS 3082 SPECIFICATIONS

Input voltage

Power

Frequency response

Sensitivity

78 mm, 670 mm, 66 mm

2.8 kg

IMPORTANTE

Prima di collegare ed utilizzare questo prodotto, leggere attentamente le istruzioni contenute in questo manuale, il quale è da conservare per riferimenti futuri. Il presente manuale costituisce parte integrante del prodotto e deve accompagnare quest'ultimo anche nei passaggi di proprietà, per permettere al nuovo proprietario di conoscere le modalità d'installazione e d'utilizzo e le avvertenze per la sicurezza.

L'installazione e l'utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità.

AVVERTENZE PER LA SICUREZZA E PRECAUZIONI D'USO

1. Tutte le avvertenze, in particolare quelle relative alla sicurezza, devono essere lette con particolare attenzione, in quanto contengono importanti informazioni.
2. La linea diffusori (uscita dell'amplificatore) può avere una tensione sufficientemente alta (es. 100 V) da costituire un rischio di folgorazione per le persone: non procedere mai all'installazione o alla connessione del diffusore quando la linea è in tensione.
3. Assicurarsi che tutte le connessioni siano corrette e che la tensione d'ingresso del diffusore sia compatibile con le caratteristiche d'uscita dell'amplificatore.
4. Accertarsi che la linea diffusori non possa essere calpestata o schiacciata da oggetti, al fine di salvaguardarne la perfetta integrità.
5. Impedire che oggetti o liquidi entrino all'interno del prodotto, perché potrebbero causare un corto circuito.
6. Non eseguire sul prodotto interventi / modifiche / riparazioni se non quelle espressamente descritte sul manuale istruzioni.

Contattare centri di assistenza autorizzati o personale altamente qualificato quando:

• il diffusore non funziona (o funziona in modo anomalo);
• il cavo è danneggiato;
• oggetti o liquidi sono entrati nel diffusore;
• il diffusore non è più integro (a causa di urti / incendio).
• Nel caso che dal diffusore provengano odori anomali o fumo, spegnere immediatamente l'amplificatore relativo alla linea e poi scollegare il diffusore.
• Non collegare a questo diffusore apparecchi ed accessori non previsti.

Quando è prevista l'installazione sospesa, utilizzare solamente gli appositi punti di ancoraggio e non cercare di appendere il diffusore con elementi non idonei o previsti allo scopo.

Verificare inoltre l'idoneità del supporto (parete, soffitto, struttura ecc.) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza dell'impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore.

IMPORTANTE

1. La RCF S.p.A. raccomanda vivamente che l'installazione di questo prodotto sia eseguita solamente da installatori professionali qualificati (oppure da ditte specializzate) in grado di farla correttamente e certificarla in accordo con le normative vigenti.

Tutto il sistema audio dovrà essere in conformità con le norme e le leggi vigenti in materia di impianti elettrici.

1. Vi sono numerosi fattori meccanici ed elettrici da considerare quando si installa un sistema audio professionale (oltre a quelli prettamente acustici, come la pressione sonora, gli angoli di copertura, la risposta in frequenza, ecc.).

11. Perdita dell'udito

L'esposizione ad elevati livelli sonori può provocare la perdita permanente dell'udito. Il livello di pressione acustica pericolosa per l'udito varia sensibilmente da persona a persona e dipende dalla durata dell'esposizione.

Per evitare un'esposizione potenzialmente pericolosa ad elevati livelli di pressione acustica, è necessario che chiunque sia sottoposto a tali livelli utilizzi delle adeguate protezioni; quando si fa funzionare un trasduttore in grado di produrre elevati livelli sonori è necessario indossare dei tappi per orecchie o delle cuffie protettive.

Consultare i dati tecnici contenuti nel manuale istruzioni per conoscere la massima pressione sonora che il diffusore acustico è in grado di produrre.

1. I diffusori devono essere collegati in fase (corrispondenza delle polarità +/- tra amplificatori e diffusori) in modo da garantire una corretta riproduzione audio, soprattutto quando i diffusori sono collocati in posizione fra loro adiacente o nello stesso ambiente.

2. Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e compromettano il buon funzionamento dell'impianto, le linee diffusori non devono essere canalizzate insieme ai conduttori dell'energia elettrica, ai cavi microfonici, alle linee di segnale a basso livello che fanno capo ad amplificatori.

3. Il cavo per il collegamento del diffusore dovrà avere conduttori di sezione adeguata (possibilmente intrecciati, per minimizzare gli effetti induttivi dovuti all'accoppiamento con campi elettro-magnetici circostanti) ed un isolamento idoneo.

4. Collocare il diffusore lontano da fonti di calore.

5. Non usare solventi, alcool, benzina o altre sostanze volatili per la pulitura delle parti esterne.

RCF S.P.A. VI RINGRAZIA PER L'ACQUISTO DI QUESTO PRODOTTO, REALIZZATO IN MODO DA GARANTIRNE L'AFFIDABILITÀ E PRESTAZIONI ELEVATE.

DESCRIZIONE

Le colonne sonore CS 3041 e CS 3082 sono diffusori ideali per la riproduzione del parlato; data la loro forma, è possibile l'installazione agli angoli. Il corpo in profilato di alluminio e la griglia metallica frontale sono di colore bianco RAL 9016.

Sono inclusi gli accessori per l'installazione a parete.

CS 3041

4 altoparlanti da 50 mm (2") a gamma estesa ed un tweeter da 25 mm (1") per le alte frequenze.

Trasformatore interno per ingresso linea 100 V e tre uscite per la selezione della potenza tra 10 – 15 – 20 W; è presente anche un ingresso a bassa impedenza (16 Ω).

CS 3082

8 altoparlanti da 50 mm (2") a gamma estesa e 2 tweeter da 25 mm (1") per le alte frequenze.

Trasformatore interno per ingresso linea 100 V e tre uscite per la selezione della potenza tra 10 – 20 – 30 W; è presente anche un ingresso a bassa impedenza (8 Ω).

CS 3041

CS 3082

COLLEGAMENTO

Attenzione: per il collegamento del diffusore si raccomanda di rivolgersi a personale qualificato ed addestrato, ossia personale avente conoscenze tecniche o esperienza o istruzioni specifiche sufficienti per permettergli di realizzare correttamente le connessioni e prevenire i pericoli dell'elettricità. Per evitare il rischio di shock elettrici, non collegare il diffusore con l'amplificatore acceso.

Prima di far funzionare il diffusore, è buona norma ricontrollare tutte le connessioni, verificando in particolar modo che non vi siano dei cortocircuiti accidentali.

Tutto l'impianto di sonorizzazione dovrà essere realizzato in conformità con le norme e le leggi vigenti in materia di impianti elettrici.

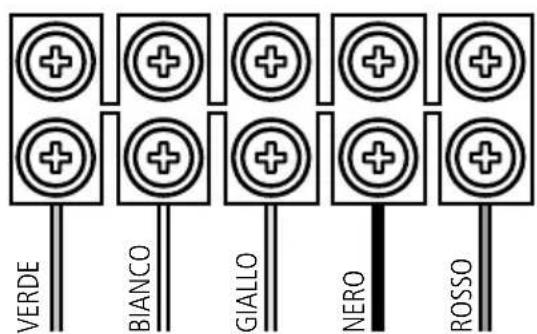

Nella parte inferiore del diffusore è presente una morsettiera per il collegamento della linea a tensione costante 100 V proveniente dall'amplificatore, con la possibilità di scegliere la potenza tra 3 differenti valori (CS 3041: 10 – 15 – 20 W; CS 3082: 10 – 20 – 30 W);

Nota: uN eVeNtuale collegameNto ad uN liNea 70 V (aNziché 100 V), comporta il dimezzameNto della poteNza selezioNata.

ATTENZIONE

Il quinto morsetto (filo rosso) permette invece il collegamento del diffusore ad un amplificatore con uscita a bassa impedenza (solitamente 4 – 8 Ω). Per accedere alla morsettiera, occorre rimuovere (svitando le 2 viti) il coperchio inferiore del diffusore; il cavo deve passare attraverso il foro sul retro.

CS 3041	COLORE	TENSIONE	POTENZA	IMPEDENZA
verde	100 V	10 W	1000 Ω
bianco	100 V	15 W	667 Ω
giallo	100 V	20 W	500 Ω
nero	comune
rosso	20 W	16 Ω

CS 3082	COLORE	TENSIONE	POTENZA	IMPEDENZA
verde	100 V	10 W	1000 Ω
bianco	100 V	20 W	500 Ω
giallo	100 V	30 W	333 Ω
nero	comune
rosso	30 W	8 Ω

LINEA A TENSIONE COSTANTE 100 V:

Collegare il morsetto comune (filo nero) del diffusore alla linea che fa capo a quello dell'amplificatore contrassegnato con "0", "b" oppure "COM". Scegliere uno dei terminali 100 V del diffusore (a seconda della potenza selezionata) e collegarlo alla linea 100 V proveniente dall'amplificatore (morsetto contrassegnato con "100 V" o "a").

Nota: NoN collegare la liNea 100 V al morsetto coN il filo rosso del diffusore.

Collegare il morsetto comune (file nero) del diffusore all'uscita “—” dell'amplificatore.

Collegare il morsetto con il filo rosso del diffusore all'uscita "+" dell'amplificatore.

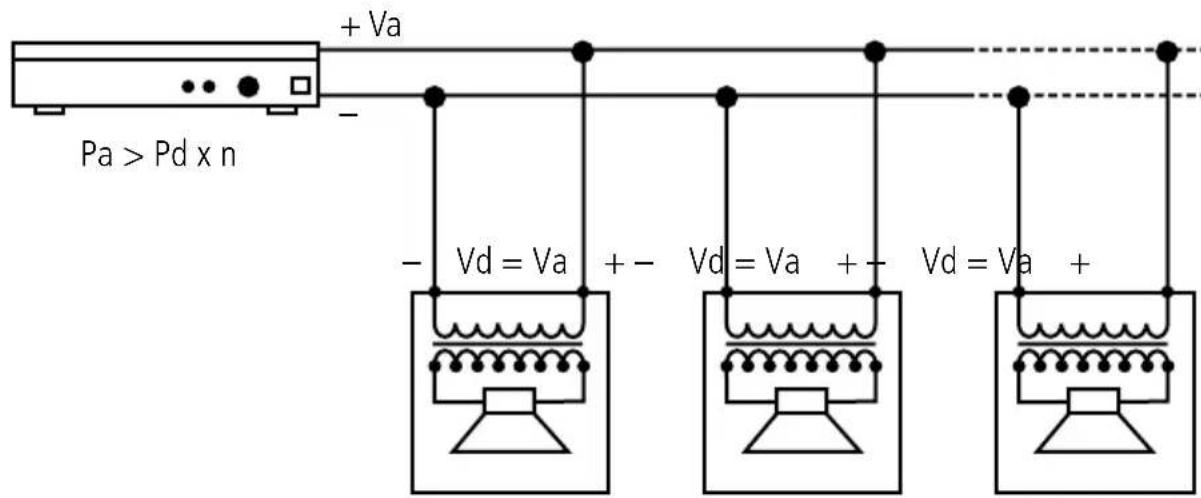

LINEA A TENSIONE COSTANTE 100 V

• La tensione d'ingresso del diffusore (Vd) deve corrispondere con la tensione d'uscita dell'amplificatore (Va).
• La somma delle potenze nominali di tutti i diffusori (Pd x n) collegati alla linea non deve superare quella dell'amplificatore (Pa).
• Per garantire una corretta riproduzione audio, effettuare il collegamento di tutti i diffusori "in fase".

• Utilizzare dei cavi con conduttori aventi una sezione adeguata, considerando la loro lunghezza e la potenza complessiva dei diffusori.
• Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e compromettano il funzionamento del sistema, i cavi per i diffusori non devono essere canalizzati assieme ai conduttori dell'energia elettrica, ai cavi microfonici od altre linee.
• Per minimizzare gli effetti induttivi (ronzii) dovuti all'accoppiamento con campi elettromagnetici circostanti, utilizzare cavi con conduttori intrecciati.

NOTE SUI SISTEMI CON CONNESSIONE A BASSA IMPEDENZA

• L'impedenza totale dei diffusori non deve essere inferiore a quella d'uscita dell'amplificatore; nota: l'impedenza complessiva dei diffusori uguale a quella d'uscita dell'amplificatore permette l'erogazione della massima potenza (mentre un'impedenza superiore comporta una riduzione della potenza erogata).
• L'impedenza complessiva di un gruppo di diffusori identici collegati in parallelo è data dal loro valore unitario diviso per il numero di diffusori.
• La somma delle potenze dei diffusori deve essere adeguata alla potenza massima erogabile dall'amplificatore.
• La lunghezza delle linee diffusori deve essere ridotta al minimo.

INSTALLAZIONE

ATTENZIONE: l'installazione del diffusore deve essere effettuata da personale qualificato, rispettando gli standard di sicu.

Eseguire un'installazione sicura del diffusore, controllando che la struttura di supporto (es. parete, soffitto, ecc.) abbia le necessarie caratteristiche meccaniche, tali da consentirgli di sopportare il peso del diffusore senza il pericolo di cadute che potrebbero compromettere l'incolumità di cose o persone. Utilizzare elementi di fissaggio adatti al tipo di struttura che deve sostenere il diffusore (es. tasselli per mattoni forati, tasselli per calcestruzzo, ecc.).

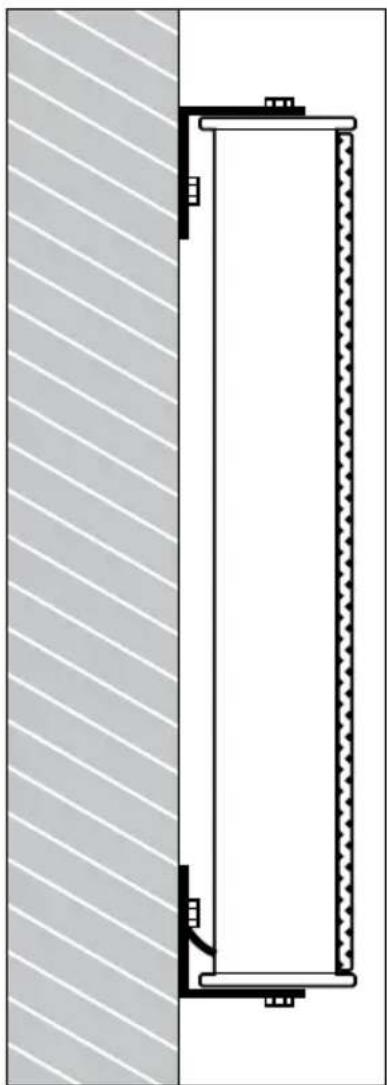

Fissare alla parete le 2 staffe a corredo (altezza consigliata della base del diffusore: tra 1,5 e 2,5 metri).

Collegare il diffusore (come specificato nella sezione "Collegamento" del manuale).

Fissare il diffusore alle 2 staffe stringendo i 2 bulloni.

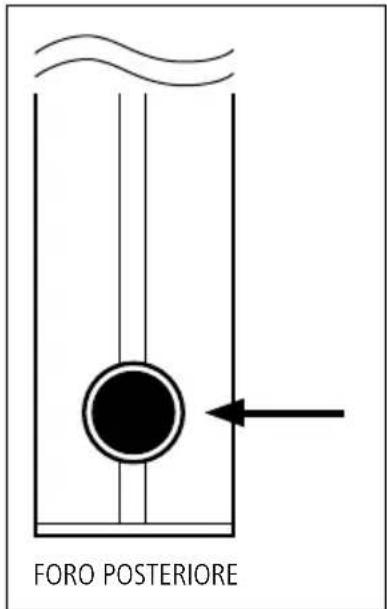

ATTENZIONE

Risposta in frequenza

Sensibilità

Pressione sonora (20 W)

Altoparlanti

Materiale del corpo

Griglia

Colore

Dimensioni (l, h, p)

Peso netto

100 V (con trasformatore)

20 - 15 - 10 W / 20 W su 16 Ω

200 Hz ÷ 18 kHz

89 dB (1 m / 1 W)

102 dB (1 m)

4 gamma estesa da 2" con

tweeter 1" (bobina 1/2")

Profilato di alluminio

Acciaio zincato verniciato

Bianco traffico RAL 9016

78 mm, 430 mm, 66 mm

1,8 kg

DATI TECNICI CS 3082

Tensione d'ingresso

Potenza

Risposta in frequenza

Sensibilità

Pressione sonora (30 W)

Altoparlanti

Materiale del corpo

Griglia

Colore

Dimensioni (l, h, p)

Peso netto

100 V (con trasformatore)

30 - 20 - 10 W / 30 W su 8 Ω

200 Hz ÷ 20 kHz

91 dB (1 m / 1 W)

106 dB (1 m)

8 gamma estesa da 2" con 2

tweeter 1" (bobina 1/2")

Profilato di alluminio

Acciaio zincato verniciato

Bianco traffico RAL 9016

78 mm, 670 mm, 66 mm

2,8 kg
