KR.KZ - Punto di accesso Kraun - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Punto di accesso wireless da soffitto 300 Mbps
Standard wireless	IEEE 802.11b/g/n, IEEE 802.3, IEEE 802.3u, IEEE 802.3x, IEEE 802.1p, SNMP
Velocità dati	Fino a 300 Mbps (download e upload)
Porta di rete	1 x RJ45 10/100/1000 Mbps con Auto-Negoziazione e Auto MDI/MDIX
Alimentazione	Alimentatore esterno (incluso) o PoE (Power over Ethernet)
Sicurezza wireless	WEP 64/128-bit, WPA/WPA2, WPA-PSK/WPA2-PSK (crittografia TKIP/AES)
Supporto WPS	Sì
Modalità operative	Punto di accesso (AP), Bridge (WDS) inclusi Point-to-Point (P2P), Point-to-Multipoint (P2MP), Ripetitore wireless
Indirizzo IP predefinito	192.168.0.254
SSID predefinito	KRAUN_ seguito dagli ultimi 6 caratteri dell'indirizzo MAC (es. KRAUN_123456)
Nome utente predefinito	admin
Password predefinita	admin
Maschera di sottorete	255.255.255.0
Crittografia Wi-Fi	TKIP+AES
Chiave WPA predefinita	KRAUN_KR.KZ
Certificazioni	Alimentatore esterno qualificato ENERGY STAR (v2.0); produttore certificato ISO 9001 e ISO 14001
Restrizioni per paese	Francia: uso esterno limitato ai canali 1-6 (10 mW EIRP); Italia: 5.15-5.35 GHz e 5.47-5.725 GHz solo per interni; Norvegia: non consentito entro 20 km da Ny-Ålesund, Svalbard

Domande frequenti - KR.KZ Kraun

Come configuro il punto di accesso Kraun KR.KZ per la prima volta?

Collega il dispositivo a uno switch/router tramite cavo Ethernet e alimentalo usando l'adattatore incluso o PoE. Quindi, collega il tuo computer alla stessa rete e imposta l'IP del PC su 192.168.0.x (sottorete 255.255.255.0). Apri un browser, vai su 192.168.0.254, accedi con nome utente admin e password admin. L'SSID predefinito è KRAUN_ seguito dagli ultimi 6 caratteri MAC.

Quali sono le credenziali di accesso predefinite?

Nome utente e password predefiniti sono entrambi admin. L'indirizzo IP predefinito è 192.168.0.254.

Come posso cambiare l'SSID e la password wireless?

Accedi all'interfaccia web (192.168.0.254), vai alle impostazioni wireless e modifica l'SSID e la chiave pre-condivisa. La chiave predefinita è KRAUN_KR.KZ. Si consiglia di personalizzare entrambi per sicurezza.

Come configuro il dispositivo in modalità Bridge (WDS)?

Accedi all'interfaccia web, seleziona la modalità Bridge (WDS), poi scegli Point-to-Point (P2P), Point-to-Multipoint (P2MP) o Ripetitore. In P2MP, l'AP principale deve essere impostato su P2MP e gli AP remoti su P2P. Nota che i client wireless non sono consentiti in modalità P2P e P2MP.

Quali opzioni di sicurezza wireless sono supportate?

Il dispositivo supporta WEP 64/128-bit, WPA/WPA2 e WPA-PSK/WPA2-PSK con tipi di crittografia TKIP e AES. L'impostazione predefinita è WPA-PSK/WPA2-PSK con TKIP+AES.

Posso alimentare il KR.KZ usando PoE?

Sì, il dispositivo supporta sia l'alimentatore esterno che PoE (Power over Ethernet). Puoi usare uno switch PoE o un injettore PoE per alimentarlo.

Qual è l'indirizzo IP predefinito e come accedo all'interfaccia web?

L'indirizzo IP predefinito è 192.168.0.254. Imposta il tuo computer su un IP statico nella stessa sottorete (es. 192.168.0.100, maschera di sottorete 255.255.255.0), poi apri un browser e inserisci l'indirizzo IP. Accedi con nome utente e password entrambi admin.

Come posso ripristinare il dispositivo ai valori predefiniti di fabbrica?

Anche se non è esplicitamente indicato nel manuale, la maggior parte dei punti di accesso wireless ha un pulsante di reset fisico. Premi e tieni premuto il pulsante di reset (spesso situato sul dispositivo) per circa 10 secondi fino a quando i LED lampeggiano, poi rilascia. Questo ripristinerà le impostazioni predefinite, inclusi IP, nome utente e password.

Qual è la velocità wireless massima di questo punto di accesso?

Il dispositivo supporta fino a 300 Mbps sia in download che in upload, utilizzando lo standard IEEE 802.11n.

Ci sono restrizioni specifiche per paese per l'uso di questo dispositivo?

Sì. In Francia, l'uso esterno è limitato ai canali 1-6 con un massimo di 10 mW EIRP. In Italia, le bande 5 GHz (5.15-5.35 GHz e 5.47-5.725 GHz) sono solo per uso interno. In Norvegia, l'uso è vietato entro 20 km da Ny-Ålesund, Svalbard.

MANUALE UTENTE KR.KZ Kraun

Come di seguito specificato, sussistono delle condizioni restrittive, valide in Francia, Italia e Norvegia, per l'uso dell'apparato in ambienti esterni, in caso di utilizzo dello standard LAN wireless IEEE 802.11b/g/n.

In FRANCIA, quando il prodotto viene impiegato in ambienti esterni, sono consentiti solo i canali da 1 a 6. Pertanto, in modalità "Infrastructure Mode", utilizzando l'apparato all'esterno, è consentito configurare solo i canali autorizzati, ovvero tra 1 e 6 e accertarsi inoltre che l'access Point sia configurato su tali canali prima di stabilirvi la connessione.

In ITALIA: l'uso della rete RLAN è governato da Decreto legislativo n.259 del 1/08/2003, articoli 104 (attività soggette ad autorizzazione generale) e 105 (uso libero) per uso privato; decreto legislativo 28/05/03 e successive modifiche per la fornitura dell'accesso al pubblico ed al privato alle reti e ai servizi di telecomunicazioni; e dagli aggiornamenti contenuti nel Decreto Legislativo 12/07/2007.

I canali nell'intervallo di frequenza compreso tra 5,15 GHz-5,35 GHz e tra 5,47 GHz-5,725 GHz sono solo disponibili per uso in ambienti interni.

In NORVEGIA: In un raggio di 20 km dal centro di Ny-Ålesund, Svalbard non è consentito usare l'apparato.

In alcune situazioni o ambienti, l'utilizzo della tecnologia wireless può venire limitato dai responsabili dell'organizzazione, ad esempio a bordo di velivoli, all'interno di strutture ospedaliere o dove sussista il rischio di interferenze con altri dispositivi. Consultare il proprio medico o il produttore di dispositivi medici personali (pacemaker, apparecchi acustici e così via) in merito alle eventuali limitazioni sull'utilizzo della tecnologia wireless.

Prodotto, importato e distribuito da: This product is manufactured, imported and distributed by: CDC Point S.p.A. Via Calabria, 1 - Località Gello - 56025 Pontedera (PI) - Italy

Dichiarazione di conformità sintetica:

Si dichiara che questo prodotto è conforme alle vigenti normative e soddisfa i requisiti essenziali richieste dalla Direttiva 1999/5/CE (Terminali di Telecomunicazione e Radio).

Questo dispositivo deve essere usato in conformità con i regolamenti e le limitazioni d'uso in tutti i paesi della comunità europea. L'utilizzo in Francia è permesso con la seguente restrizione: l'uso all'aperto è limitato a 10 mW (EIRP) nella banda 2454-2483,5 MHz

La dichiarazione di conformità originale può essere richiesta al Supporto Tecnico sul sito www.kraun.it

AvverTenzA: Il produttore non sarà responsabile per nessuna variazione effettuata dall'utilizzatore o da altre persone non autorizzate che possa compromettere la conformità e la sicurezza del prodotto.

PreCAuzlonl D'uSo: Per alimentare il prodotto utilizzare solo l'alimentatore esterno fornito a corredo. Nel caso in cui se ne renda necessaria la sostituzione e non si è certi del tipo di sorgente di alimentazione richiesta, rivolgersi al servizio di assistenza autorizzato o al proprio rivenditore. Non tirare mai il cavo di alimentazione per scollegare l'alimentatore dalla presa elettrica, ma staccare la spina. Nel caso che l'alimentatore o il suo cavo di collegamento risultassero anche leggermente danneggiati questo non deve essere utilizzato e va sostituito.

I prodotti Kraun con questa icona soddisfano i requisiti di progettazione ecocompatibile grazie a un alimentatore esterno qualificato ENERGY STAR (versione 2.0), che consente un risparmio energetico rispetto ad alimentatori di precedente generazione.

• Standards compatibili: IEEE802.11b/g/n, IEEE802.3, IEEE802.3u, 802.3, 802.3x,802.1p,SNMP
  • Supporto modalità AP e WDS
• 1 porte RJ45 a 10/100/1000Mbps con Auto-Negoziazione e supporto Auto MDI/MDIX,
• Supporto alimentazione via PoE o attraverso alimentatore esterno
  • Velocità dati Wireless: fino a 300 Mbps in download e in upload
• Sicurezza wi-fi avanzata: WEP 64/12B-bit, WPA/WPA2, WPA-PSK/WPA2-PSK (criptazione TKIP/AES)
  • Supporta WPS (Wi-Fi Setup Protetto)

InSTALLAzlone

La modalità predefinita di questo dispositivo è AP (Access Point): questa modalità in grado di convertire la vostra rete wired in una rete wireless.

1. Utilizzare l'alimentatore in dotazione per accendere l'AP. È inoltre possibile utilizzare l'alimentazione POE collegando l'AP tramite cavo di rete ad un injettor o ad uno Switch PoE.

2. Collegare la porta LAN dell'AP ad un switch / router / modem tramite un cavo Ethernet.

1. Quindi è possibile collegare un PC desktop o laptop alla rete (assicurarsi che il computer o laptop sia dotato di un adattatore wireless).

2. Cliccare con il tasto destro del mouse sull'icona della connessione wireless "☐" sullo schermo del PC e quindi selezionare Visualizza reti senza fili disponibili.

1. Selezionare il nome di rete predefinito (SSID) del AP: "KRAUN_utlime 6 caratteri del MAC address", per esempio "KRAUN_123456".

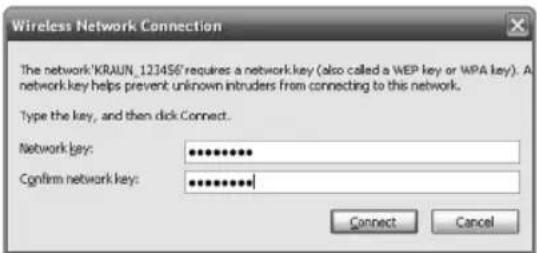

1. Inserire la chiave di rete richiesta.

La chiave di default dell'AP è: KRAUN_KR.KZ

Suggeriamo di modificare SSID e chiave di rete.

Per ulteriori informazioni consultare il manuale

Importante: la chiave di rete può essere composto da 8 a 63 caratteri tra lettere, numeri o simboli

gulDA ALLA ConFlgurAzlone

Per modificare la configurazione del dispositivo o la modalità wireless da Access Point a Bridge (WDS), seguire le seguenti istruzioni.

1. Web LogIn

Collegare l'AP tramite cavo di rete al PC. Per potersi collegare al dispositivo, l'indirizzo IP del PC deve avere la stessa sottorete. Configurare manualmente l'indirizzo IP del PC:

a) Entrare in "connessioni di rete", cliccare con il tasto destro del mouse "Connessione alla rete locale" e selezionare "Proprietà".

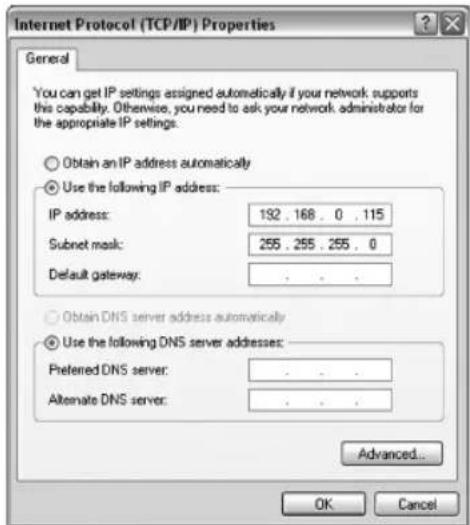

b) Selezionare "Protocollo Internet (TCP/IP)" sulla finestra che appare e cliccare sul pulsante "Proprietà".

noTA: Si prega di ricordare i parametri correnti del vostro Indirizzo IP del PC, che devono essere ripristinati quando è terminata la modifica della configurazione dell'AP.

Inserire come indirizzo IP 192.168.0 .X (X è un numero intero compreso tra 1 a 253), e come subnet mask 255.255.255.0 e cliccare su "OK".

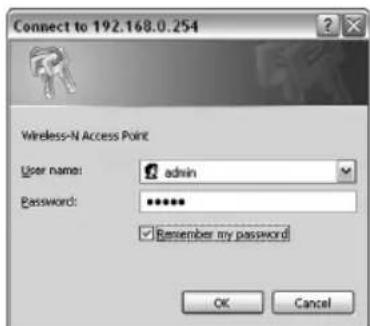

Avviare Internet Explorer. Nella barra degli indirizzi, immettere default AP indirizzo IP 192.168.0.254. Premere il tasto invio e la schermata di login apparirà. Inserire admin sia nel campo nome utente che nel campo password.

Fare clic su OK per entrare nella pagina di benvenuto del dispositivo.

Questo dispositivo supporta due modalità operative:

Access Point (AP), Bridge (WDS). Selezionare la modalità wireless desiderata.

La modalità Bridge (WDS) comprende P2P, P2MP, Ripetitore.

L'Access Point nella modalità bridge P2P consente di connettere due reti cablate con segnali wireless e non via rete.

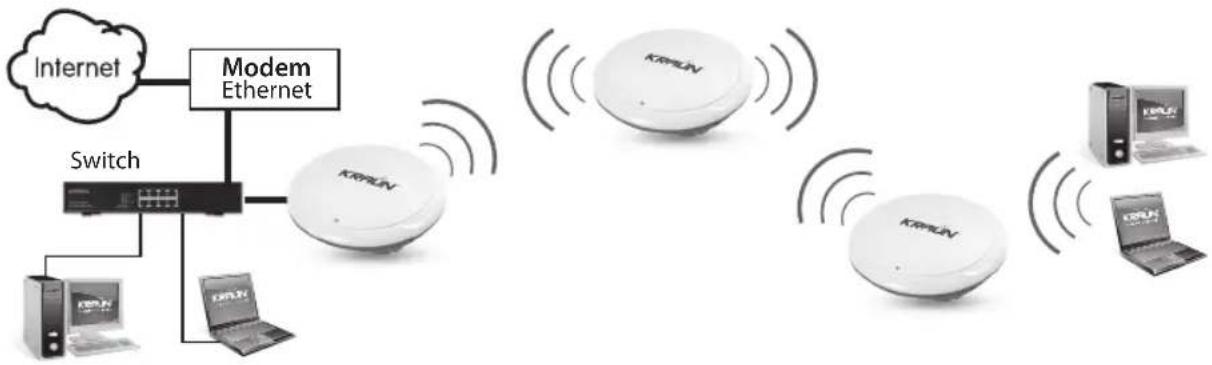

MODALITÀ BRIDGE P2MP

L'Access Point nella modalità Bridge P2MP consente di connettersi con segnali wireless a più di 2 AP contemporaneamente. Se un AP viene configurato come P2MP, gli altri AP dovranno avere la modalità P2P. Supporta fino a 4 connessioni remote di AP. In questa modalità, i client wireless non sono autorizzati alle connessioni.

MODO RIPETITORE WIRELESS

L'Access Point nella modalità ripetitore amplifica i segnali wireless estendendo la copertura della rete wireless. In questo modalità, i client wireless possono connettersi.

PARAMETRI DI DEFAULT

La modalità predefinita di questo dispositivo è AP (Access Point):

Item Valore predefinito
Impostazioni predefinite comuni
Username admin
Password admin
IP Address 192.168.0.254
Subnet Mask 255.255.255.0

Wireless
SSID	KRAUN_ultimi 6 caratteri del MAC address (esempio KRAUN_123456)
Wireless Security Attivo
Security Type WPA-PSK/WPA2-PSK
Criptazione (Encryption) TKIP+AES
WPA KEY KRAUN_KR.KZ
DHCP Server Disabilitato

ProDuCT FeATureS

Prodotto distribuito da azienda con Sistema Qualità e Ambiente certificati ISO 9001 e ISO 14001

La dichiarazione di conformità originale può essere richiesta al Supporto Tecnico sul sito www.kraun.it

Aiutaci a proteggere l'ambiente, rispetta la normativa!

APPARECCHIATURE ELETTRICHE ED ELETTRONICHE DA DISMETTERE

Da Novembre 2007 è entrato ufficialmente in vigore anche in Italia il sistema di gestione dei rifiuti da apparecchiature elettriche ed elettroniche disciplinato dal Decreto Legislativo 151 del 2005, la cui responsabilità è affidata direttamente ai Produttori, come previsto dalla Direttiva Europea (2002/96/CE).

Per effetto del suddetto Decreto Legislativo tutte le apparecchiature elettriche ed elettroniche immesse sul mercato non devono contenere concentrazioni che superino i limiti consentiti (articolo 5, allegato 5) per le seguenti sostanze: piombo, mercurio, cadmio, cromo esavalente, bifenili polibromurati (pbb) e etile di difenile polibromurato (pbde).

INDICAZIONI SULLA DISMISSIONE

Assicurandovi che questo prodotto, quando diviene inutilizzabile, sia smaltito correttamente, voi contribuirete a prevenire conseguenze negative per l'ambiente e per la salute umana.

Pertanto, questo prodotto NON DEVE essere smaltito come rifiuto urbano, ma DEVE ESSERE OGGETTO DI RACCOLTA SEPARATA.

Tutti i prodotti oggetto di RACCOLTA SEPARATA sono identificati con il seguente simbolo:

Se questo prodotto non è più utilizzato e se desiderate liberarvene, potete:

• consegnare gratuitamente questa apparecchiatura ai centri di raccolta presso il vostro comune di residenza.
• consegnare gratuitamente questa apparecchiatura al Punto Vendita presso cui è stato effettuato l'acquisto in occasione dell'acquisto di una nuova apparecchiatura, a condizione che la stessa sia di tipo equivalente e con funzioni analoghe.

SANZIONI:

Le sanzioni sono stabilite dalla normativa nazionale; nello specifico il Decreto Legislativo n. 152 del 2006, stabilisce nell'Art. 192 il "Divieto di Abbandono". Le sanzioni previste dall'Art. 255 prevedono che chiunque: "abbandona o deposita rifiuti pericolosi ovvero li immette nelle acque superficiali o sotterranee e punito con la sanzione amministrativa pecuniaria da 105 euro a 620 euro [...].
