MUSE 218 SND - Subwoofer FBT - Manuale utente e istruzioni gratuiti

Marca	FBT
Modello	MUSE 218 SND
Tipo di prodotto	Subwoofer attivo
Configurazione driver	Doppi woofer da 18" (460 mm)
Risposta in frequenza	30 Hz – 200 Hz (-6 dB)
SPL massimo	139 dB peak
Potenza amplificatore	2000 W RMS (Classe D)
Impedenza di ingresso	20 kΩ (bilanciato)
Connettori di ingresso	XLR / 1/4" combo, Neutrik speakON
Connettori di uscita	XLR Link, speakON Link
Elaborazione DSP	24-bit / 48 kHz, preset ed EQ
Tipo di cabinet	Bass reflex con porte frontali
Dimensioni (L x A x P)	600 mm x 1000 mm x 600 mm (23.6" x 39.4" x 23.6")
Peso	82 kg (180.8 lbs)
Alimentazione	100-240 V CA, 50/60 Hz (commutazione automatica)
Consumo energetico	1000 W tipico, 2200 W max
Raffreddamento	Ventola a velocità variabile, scarico posteriore
Manutenzione	Pulire con un panno morbido e asciutto; controllare periodicamente tutte le connessioni
Caratteristiche di sicurezza	Protezione termica e da sovracorrente, limiter, rilevamento clip
Ricambi e riparabilità	Contattare un centro assistenza autorizzato FBT per ricambi originali

Domande frequenti - MUSE 218 SND FBT

Qual è la potenza del subwoofer FBT MUSE 218 SND?

L'amplificatore integrato eroga 2000 W RMS (Classe D) con una potenza di picco di 4000 W.

Che tipo di connettori di ingresso ha il subwoofer?

È dotato di connettori di ingresso XLR/1/4" combo e connettori Neutrik speakON per ingresso e uscita link.

Come si configura il MUSE 218 SND per prestazioni ottimali?

Posizionare il subwoofer su una superficie stabile, collegarlo a una fonte di alimentazione e a una fonte audio utilizzando cavi bilanciati, e regolare i preset DSP o l'EQ tramite i controlli sul pannello posteriore o il software.

Qual è la gamma di risposta in frequenza di questo subwoofer?

La risposta in frequenza è 30 Hz – 200 Hz (-6 dB), fornendo un'estensione profonda delle basse frequenze.

Il MUSE 218 SND ha un DSP integrato?

Sì, è dotato di un DSP a 24 bit / 48 kHz con preset di fabbrica e EQ regolabile dall'utente per un suono personalizzato.

Quali sono le dimensioni e il peso del subwoofer?

Dimensioni: 600 x 1000 x 600 mm (23.6" x 39.4" x 23.6"). Peso: 82 kg (180.8 lbs).

Posso collegare a catena più subwoofer?

Sì, utilizzare le uscite speakON Link o XLR Link per collegare unità aggiuntive. Assicurarsi che l'impedenza totale del carico sia entro i limiti.

Quali precauzioni di sicurezza devo prendere?

Operare sempre entro il range di tensione specificato (100-240 V CA). Non esporre a umidità e garantire una ventilazione adeguata intorno alla sezione dell'amplificatore.

Come pulire e mantenere il subwoofer?

Pulire il cabinet con un panno morbido e asciutto. Non utilizzare solventi o abrasivi. Controllare periodicamente cavi e connettori per usura.

Dove posso trovare ricambi o ottenere riparazioni?

Contattare un centro assistenza autorizzato FBT per ricambi originali e riparazioni professionali.

MANUALE UTENTE MUSE 218 SND FBT

Controlli & Funzioni....8

Preset 8

ALIMENTAZIONE....9

Alimentazione 220 / 240V....9

Alimentazione 100/120V....9

INGRESSI & USCITE 10

Connessione xlr....10

Connessione ethernet....10

Speakon....10

COLLEGAMENTI....11

Collegamento dei diffusori in rete....13

CONTROLLI & FUNZIONI 14

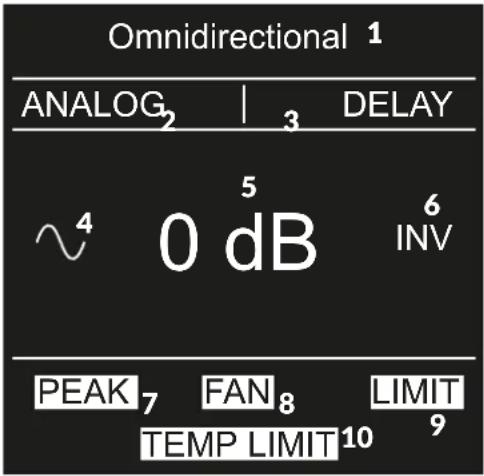

Descrizione Interfaccia....15

Menù principale....16

ACCESSORI....19

INSTALLAZIONE....20

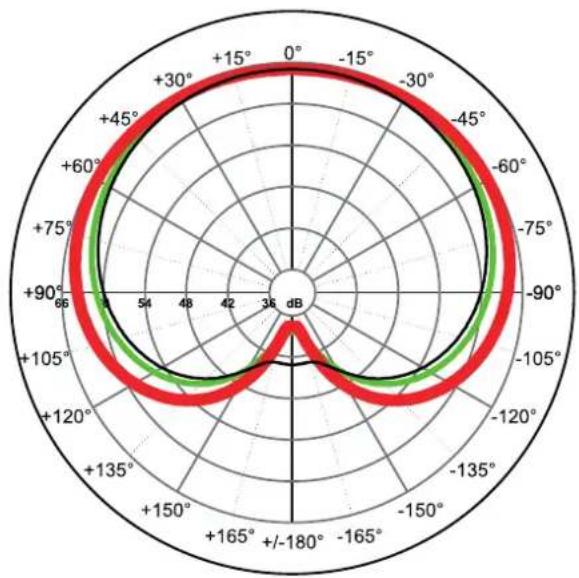

Configurazioni cardioidi....20

SPECIFICHE TECNICHE....21

INFORMAZIONI GENERALI

MUSE 218SND / 218SN / 218S / 218SA Manual

Version: 1.1 ita, en - 11/2021 Code: 44814

Conservare questo documento in un luogo sicuro in modo che sia disponibile per riferimento futuro.

Controllare regolarmente il sito web FBT per l'ultima versione di questo documento.

Quando si rivende questo prodotto, consegnare questo documento al nuovo proprietario.

FBT Elettronica SpA - 62019 Recanati (Italy)

www.fbt.it - [e-mail]

• Leggere queste istruzioni
• Conservare queste istruzioni
• Fare attenzione a tutti gli avvertimenti
• Seguire tutte le istruzioni
• Non usare questo dispositivo vicino all'acqua
• Pulire solo con uno strofinaccio asciutto
• Non ostruire le aperture di ventilazione. L'installazione deve essere eseguita in base alle istruzioni fornite dal produttore.
• Non installare nelle vicinanze di fonti di calore come termosifoni, valvole di regolazione, stufe o altri apparecchi (amplificatori compresi) che producono calore
• Non annullare l'obiettivo di sicurezza delle spine polarizzate o con messa a terra. Le spine polarizzate hanno due lame, una più larga dell'altra. Una spina con messa a terra ha due lame e un terzo polo di terra. La lama larga o il terzo polo servono per la sicurezza dell'utilizzatore. Se la spina fornita non è adatta alla propria presa, consultare un elettricista per la sostituzione della spina.
• Proteggere il cavo di alimentazione dal calpestio e dalla compressione, in particolare in corrispondenza di spine, prolunghe e nel punto dal quale escono dall'unità.
• Usare solo dispositivi opzionali/accessori specificati dal produttore.
• Utilizzare esclusivamente con carrelli, supporti, treppiedi, mensole o tavole specificati dal produttore o venduti unitamente all'apparecchio. Se si utilizza un carrello prestare attenzione durante lo spostamento combinato del carrello e dell'apparecchio, per evitare il verificarsi di danni dovuti ad eventuale ribaltamento.
• Staccare la spina in caso di temporale o quando non si usa l'apparecchio per un lungo periodo.
• Per l'assistenza tecnica rivolgersi a personale qualificato. L'assistenza tecnica è necessaria nel caso in cui l'unità sia danneggiata, per es. per problemi del cavo di alimentazione o della spina, rovesciamento di liquidi od oggetti caduti all'interno dell'apparecchio, esposizione alla pioggia o all'umidità, anomalie di funzionamento o cadute dell'apparecchio.

ATTENZIONE

RISCHIO DI SHOCK ELETTRICO NON APRIRE

PER EVITARE IL RISCHIO DI SHOCK ELETTRICO NON APRIRE IL COPERCHIO NON USARE UTENSILI MECCANICI ALL'INTERNO CONTATTARE UN CENTRO DI ASSISTENZA QUALIFICATO. PER EVITARE IL RISCHIO DI INCENDIO O DI SHOCK ELETTRICO NON ESPORRE L'APPARECCHIATURA ALLA PIOGGIA O ALL'UMIDITA'.

IL DISPOSITIVO DEVE ESSERE COLLEGATO ALLA RETE ELETTRICA PRINCIPALE ATTRAVERSO UNA PRESA DI ALIMENTAZIONE CON UN COLLEGAMENTO DI MESSA A TERRA PROTETTIVO.

ATTENZIONE: il simbolo del cassonetto barrato, ove riportato sull'apparecchiatura o sulla confezione, indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. Al termine dell'utilizzo,

l'utente dovrà farsi carico di conferire il prodotto ad un

idoneo centro di raccolta differenziata oppure di riconsegnarlo al rivenditore all'atto dell'acquisto di un nuovo prodotto.

L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile, contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali di cui è composta l'apparecchiatura.

Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste ai sensi di legge. Le informazioni contenute in questo manuale sono state scrupolosamente controllate; tuttavia la FBT non si assume nessuna responsabilità per eventuali inesattezze.

La FBT Elettronica SpA si riserva il diritto di modificare le caratteristiche tecniche ed estetiche dei prodotti in qualsiasi momento e senza preavviso.

Non utilizzare mai le maniglie, le staffe o altri elementi del diffusore per sospendere direttamente i moduli o il sistema In caso di utilizzo all'aperto è sempre consigliabile ancorare il sistema per prevenire eventuali oscillazioni dovute al vento o agli agenti atmosferici

DESCRIZIONE

MUSE218SND è un ground subwoofer a radiazione diretta, dispone di due altoparlanti B&C 460mm a lunga escursione con bobina da 100mm ed amplificazione da 4000W in classe D, capace di 148.5dB SPL. Il cabinet, accordato in bass-reflex, offre sostanziale energia fino a 30Hz ed è ideale per estendere e rinforzare le basse frequenze del line array MUSE 210LND in configurazione ground- stack.

Dispone di preset per creare varie configurazioni con direttività di tipo cardioide, dove alcuni subwoofer sono rivolti posteriormente rispetto all'audience per cancellare acusticamente la pressione sonora dietro al cluster, ottenendo un abbattimento della pressione sonora di oltre 15dB. Il cabinet, ottimizzato con simulazioni acustiche di tipo BEM per ridurre risonanze e turbolenza dei condotti, è in multistrato di betulla da 18mm con sei maniglie, e verniciatura antigraffio. Rete frontale rinforzata dotata di tessuto di protezione e predisposizione per 4 ruote da 100mm nel pannello posteriore.

Punta di diamante dell'intero progetto è il modulo di amplificazione da 4000 RMS con interfaccia di rete TCP/IP. Basato sullo standard AES70 di OCA ALLIANCE, comunica con il software di controllo remoto "INFINITO management suite" e riceve streaming audio digitale a 24bit 48-96Khz da tutti i device compatibili con lo standard "DANTE". INFINITO è una vera rivoluzione nel mondo FBT che migliora l'esperienza dell'utente in un nuovo livello di prestazioni e semplicità! Si tratta di una piattaforma software totalmente sviluppata internamente dal team di ricerca e sviluppo di FBT che offre monitoraggio in tempo reale dei sensori interni e dello stato dei dispositivi collegati, Vu-meter IN/OUT, controlli di tutti i parametri, gestione dei gruppi, lettura degli avvisi. Il MUSE 218SND è dotato di ventilazione forzata intelligente e di display OLED con encoder per il settaggio dei parametri. Un led blu frontale ad alta luminosità permette l'identificazione del device da remoto.

MUSE 218S:versione passiva. Impedenza nominale 4Ohm. Non è dotato di crossover e protezione interna quindi è necessario utilizzare un amplificatore processato o un processore a monte dell'amplificatore con preset approvati da FBT per equalizzare e proteggere il diffusore da sovraccarico termico ed eccessiva escursione. Amplificatore raccomandato 4000W/4Ohm.

MUSE 218SA: identico al modello MUSE218SN/SND eccetto la mancanza dell'interfaccia di rete e del display, quindi non è possibile controllare e monitorare il diffusore da remoto ed i settaggi sono manuali.

SPECIFICHE

• Subwoofer Ground stack a radiazione diretta in bass-reflex
• Grande porta di accordo per ridurre al minimo fenomeni di turbolenza e power compression
• Doppio altoparlante da 18" (460mm) custom B&C ad alta escursione con bobina da 4" (100mm)
• Risposta in frequenza da 30Hz @-6dB
• Amplificatore in classe D da 4000W RMS con alimentatore switching
• Interfaccia di rete TCP/IP - AES70 compatibile
• EtherCon RJ45 ingresso ed uscita per collegamento daisy-chain
• DISPLAY OLED ed ENCODER con PUSH per controllo parametri e settaggio
  • Streaming audio DANTE 24bit / 48-96KHz su Network TCP/IP
• Cabinet in multistrato di betulla da 0.7" (18mm) con verniciatura antigraffio nera, 6 maniglie e robusta griglia metallica di protezione con tessuto sintetico
  • Supporto per stativo M20
• Predisposizione per 4 ruote opzionali da 4" (100mm)
• Ideale per estendere e rinforzare le basse frequenze del line array MUSE 210LND in configurazione appoggiata

MUSE 218SND / 218SN / 218S / 218SA

* PREDISPOSIZIONE RUOTE

X PREDISPOSIZIONE MSF-210

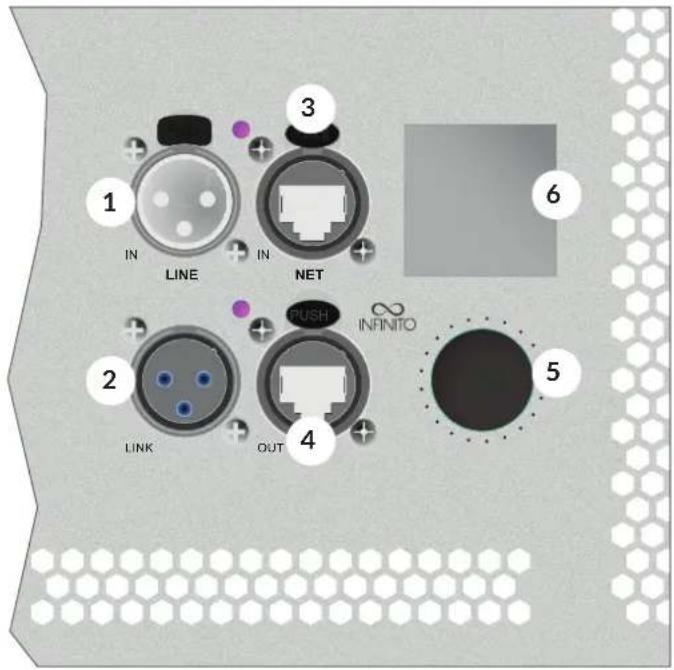

MUSE 218SND / 218SN

1. XLR input
2. Xlr link output
3. Porta compatibile con connettori etherCON/RJ45 utilizzata per l'ingresso di rete ethernet per controllo e monitoraggio remoto tramite INFINITO SOFTWARE MANAGEMENT

1. Porta compatibile con connettori etherCON/RJ45 utilizzata per l'uscita daisy chain di rete ethernet del controllo e monitoraggio remoto INFINITO SOFTWARE MANAGEMENT
2. Volume digitale generale per il controllo del livello del segnale. Premere per entrare nel menu del DSP e ruotare la manopola per la scelta e la selezione dei parametri
3. Visualizzazione menu e impostazioni del DSP

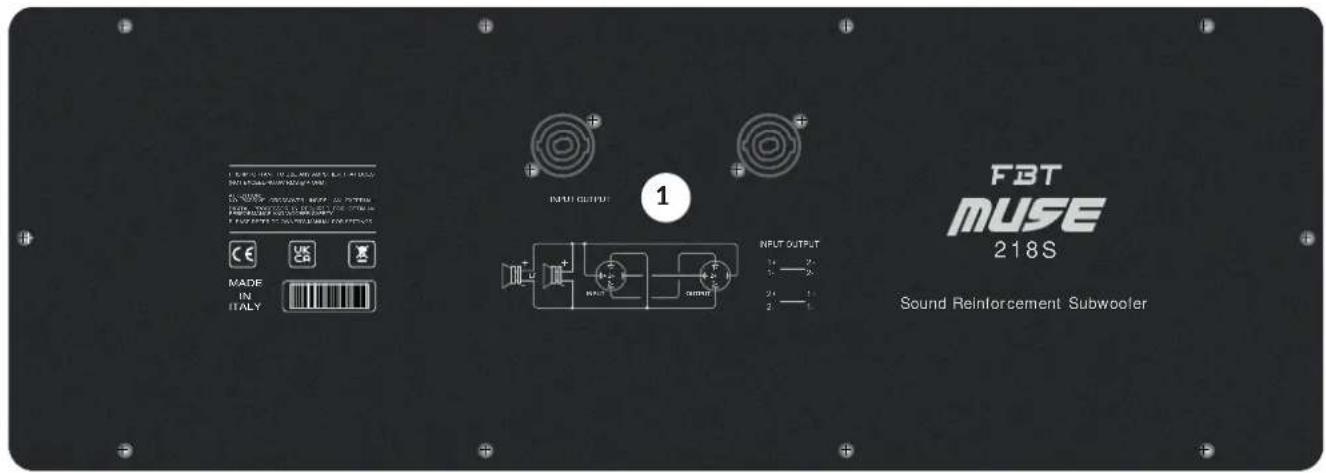

MUSE 218S

1. Le prese Speakon sono collegate in parallelo; utilizzare una presa per il collegamento del box all'uscita di un amplificatore di potenza, l'altra per collegare un secondo box.

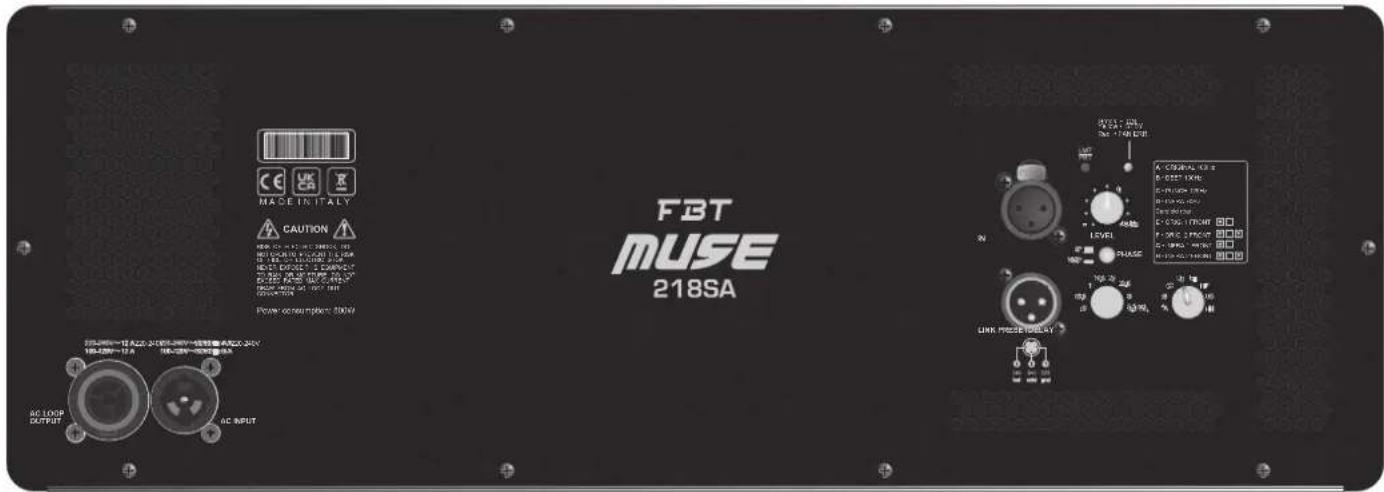

MUSE 218SA

PRESET

ORIGINAL: corrisponde al tipico sound "FBT"; è il preset di default con utilizzo general purpose, adatto quindi alla maggior parte delle applicazioni.

DEEP: questo preset estende ed enfatizza la gamma bassa del subwoofer, per un suono molto profondo e morbido adatto in applicazioni di alta qualità e media energia quali musica acustica, jazz, ecc.

PUNCH: il suono del sub diventa più asciutto, meno estensione in bassa frequenza ma più energia concentrata in gamma 80-120Hz; adatto al rock e ad applicazioni ad alto SPL

INFRA: il filtro viene spostato a frequenza più bassa degli altri preset, quindi vengono riprodotte soltanto le frequenze molto basse. Utilizzare questo preset in sistemi con più suwoofers che riproducono una gamma diversa di frequenze. Nei subwoofers configurati in abbinamento con il modello MUSE 218SA impostare il preset "XXXX WITH INFRA".

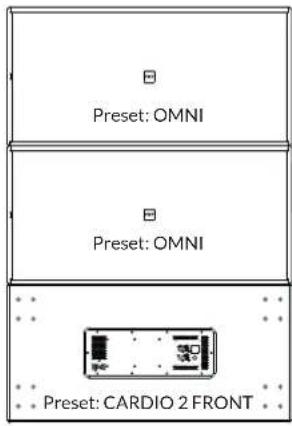

Cardioid rear

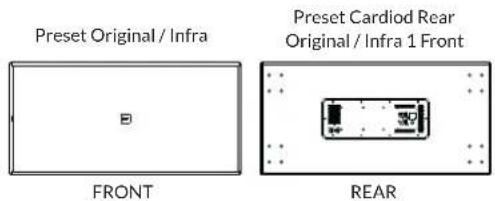

ORIGINAL 1 FRONT: preset da utilizzare in sistemi con due subwoofers; nel diffusore rivolto verso l'audience impostare il preset ORIGINAL (1); (Fig.1)

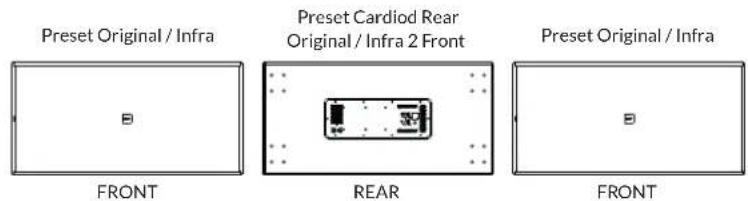

ORIGINAL 2 FRONT: preset da utilizzare in sistemi con tre subwoofers; nei due diffusori rivolti verso l'audience impostare il preset ORIGINAL (2); (Fig.1)

INFRA 1 FRONT: preset da utilizzare in sistemi con due subwoofers; nel diffusore rivolto verso l'audience impostare il preset INFRA (1);(Fig.1)

INFRA 2 FRONT: preset da utilizzare in sistemi con tre subwoofers; nei due diffusori rivolti verso l'audience impostare il preset INFRA (1); (Fig.2)

CONTROLLI & FUNZIONI

PRT / LMT: l'accensione del led indica il malfunzionamento del sistema dovuto ad un guasto dell'amplificatore interno o all'intervento dei circuiti di limitazione per evitare sovraccarico termico.

LED DI STATO:

• VERDE: ON, indica l'attivazione del sistema.
- GIALLO: STANDBY, In assenza di segnale di ingresso, dopo 30 minuti l'amplificatore va in modalità di basso consumo energetico. Non appena il segnale supera la soglia di rilevazione, in meno di 1 secondo torna nella modalità normale
- ROSSO: FAN ERROR: Segnala uno stato di anomalia della ventola che non permette di raffreddare adeguatamente l'amplificatore. Controllare se la ventola è libera di girare, potrebbe essere necessario sostituire la ventola.

PHASE: il controllo di fase consente di ottimizzare l'allineamento di fase, cioè di ottenere una risposta in frequenza uniforme nella zona di incrocio tra sub e satellite. Nella posizione "0°" l'emissione sonora del sub è in fase con il segnale di ingresso; nella posizione "180°" l'emissione sonora è in contro-fase con il segnale di ingresso. Questo controllo consente di ottenere ulteriore flessibilità nella messa a punto del subwoofer, ottimizzandone le prestazioni.

LEV: regola il livello generale del segnale.

PRESET: seleziona 8 preset ad ognuno dei quali corrisponde una configurazione di diffusori in base alle preferenze personali e all'acustica dell'ambiente di ascolto.

DELAY: controllo di una linea di ritardo digitale che agisce sul segnale di ingresso; in questo modo è possibile compensare il disallineamento sul piano verticale di sub e satellite. Il delay è espresso in metri e va da O a 3,5.

IN/ LINK: prese di ingresso/uscita bilanciate collegate in parallelo; "IN" consente il collegamento di un segnale preamplificato come, ad esempio, quello in uscita da un mixer; "LINK" permette il collegamento di più diffusori con lo stesso segnale.

FIG.1

FIG.2

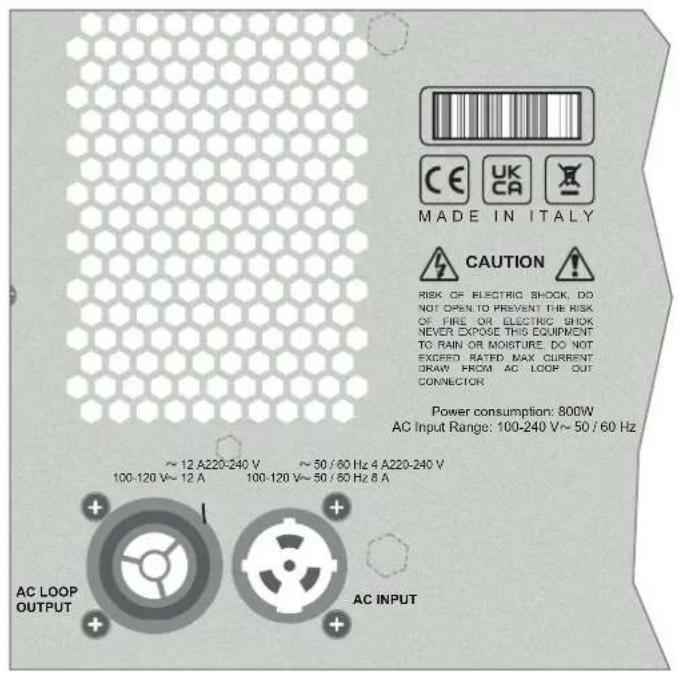

ALIMENTAZIONE 220 / 240V

Per l'alimentazione elettrica, i modelli MUSE 218SND / SN / SA sono forniti di una presa Neutrik PowerCon cable duplex con ingresso ed uscita.

ATTENZIONE: non sostituire la spina in dotazione del cavo di alimentazione con un'altra spina, in quanto il cavo di alimentazione è in grado di supportare una corrente massima di 16A.

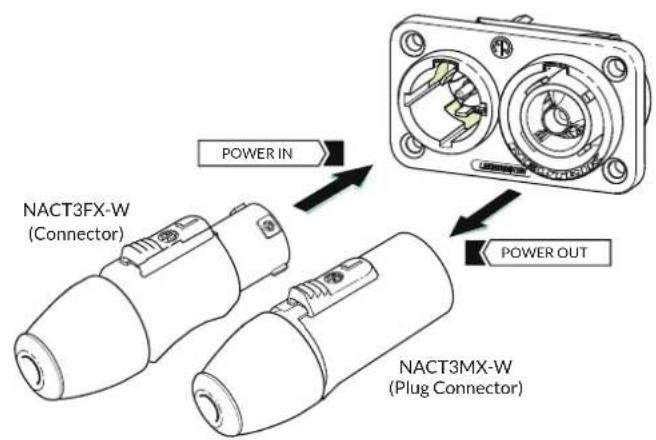

ALIMENTAZIONE 100/120V

Se la richiesta complessiva di corrente è inferiore a 15A, utilizzare il cavo di alimentazione in dotazione. Se la richiesta complessiva di corrente è superiore a 15A ed inferiore a 20A, utilizzare un cavo di alimentazione AWG12 SJT VW1 con una spina di corrente nominale superiore o uguale a 30A.

IL CAVO E LA SPINA DEVONO ESSERE CERTIFICATI "UL" O "CSA".

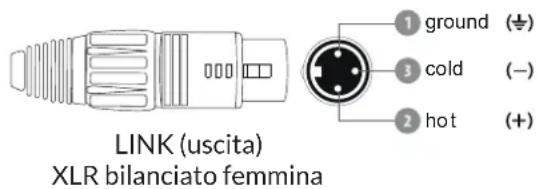

La connessione XLR è un tipo di collegamento bilanciato che permette di collegare apparecchi a grande distanza senza perdita di qualità dovuta al rumore di fondo captato.

Ciò è reso possibile dalla presenza, oltrechè della massa (pin 1), di due cavi: un cavo di segnale (pin 2) e un cavo di segnale sfasato di 180° (pin 3); al capo opposto rispetto alla sorgente di segnale, su entrambi questi cavi, oltre al segnale vero e proprio, sarà presente in fase la stessa quantità e tipo di rumore di fondo eventualmente captato lungo il percorso o inevitabilmente prodotto dai cavi (non quello per agitazione termica). Il segnale verrà quindi prelevato dai due cavi per differenza: in questo modo la parte utile risulterà di ampiezza doppia, mentre quel rumore captato o prodotto lungo il percorso, essendo presente in fase su entrambi i cavi, sarà annullato dall'operazione di differenza.. Lo standard EIA RS-297-A prevede che i connettori XLR a tre poli per l'audio bilanciato siano cablati come da fig.

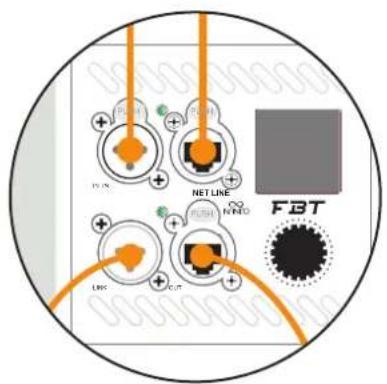

CONNESSIONE ETHERNET

Disponibile sui modelli MUSE 218SND / 218SN

I connettori Neutrik etherCON® forniscono soluzioni per il trasferimento di dati e altro in ambienti difficili ed esigenti.

La serie etherCON è un sistema di connettori RJ45 robusto e bloccabile, ottimizzato per applicazioni di rete audio, video e lightning professionali.

Grazie alla possibilità di collegamento in rete, i modelli della serie Horizon possono essere controllati in remoto grazie al software INFINITO System Management Suite.

È consigliabile usare un cavo ethernet di tipo cat.5e SF/UTP o classe superiore.

Supporto per DANTE Digital Studio Networking

SPEAKON

Disponibile sui modelli MUSE 218S

MUSE218S è un sistema ad 1 via, necessità cioè di essere pilotato da un canale di amplificazione opportunamente processato con parametri DSP forniti da FBT. Un uso improprio del sistema con settaggi DSP non corretti può compromettere l'affidabilità dei trasduttori ed esibire una performance acustica non ottimale. Internamente non è presente un crossover passivo, gli altoparlanti sono collegati direttamente ai connettori SPEAKON. Nella plancia posteriore sono presenti due connettori NeutriK Speakon NL4M, un ingresso ed una uscita. La configurazione interna del collegamento permette di linkare due diffusori con un cavo a 4 fili e pilotarli ciascuno con un canale di amplificazione dedicato (vedi di seguito sezione dedicata al LINK).

LINK DI DUE O PIU' DIFFUSORI

Attenzione! In tale configurazione è necessario usare un cavo SPEAKON a 4 fili tra amplificatore e primo diffusore! Collegare uscita amplificatore canale 1 ai morsetti 1+ / 1- ed il canale 2 ai morsetti 2+ / 2- dello SPEAKON INPUT. Il canale 1 viene usato per pilotare gli altoparlanti del primo diffusore collegato, mentre il canale 2 viene rilanciato sui morsetti 1+ / 1- dello SPEAKON di uscita che andrà collegato all'ingresso del secondo diffusore con un normale cavo speakon a due poli. Nel caso di LINK di 4 DIFFUSORI è necessario usare cavo SPEAKON a 4 poli anche per i LINK e considerare che il DIFFUSORE numero 1 e 3 risulteranno collegati in parallelo così come i diffusori numero 2 e 4. L'impedenza vista dall'amplificatore si dimezza, sarà pertanto necessario scegliere amplificatori in grado di pilotare l'impedenza risultante dal parallelo dei diffusori collegati.

La sezione del cavo SPEAKON deve essere adeguata alla corrente fornita ai diffusori. In linea di massima consigliamo di usare le seguenti sezioni:

• 2.5mm² lunghezza fino a 20mt
- 4mm^2 oltre 20 mt.

	LF+AMP CH1	LF-AMP CH1	LF+(linked cabinet)AMP CH2	LF-(linked cabinet)AMP CH2
SPEAKONNL4MINPUT	1 + 1 - 2 + 2 -
SPEAKONNL4MOUTPUT/LINK	2 + 2 - 1 + 1 -

INPUT OUTPUT


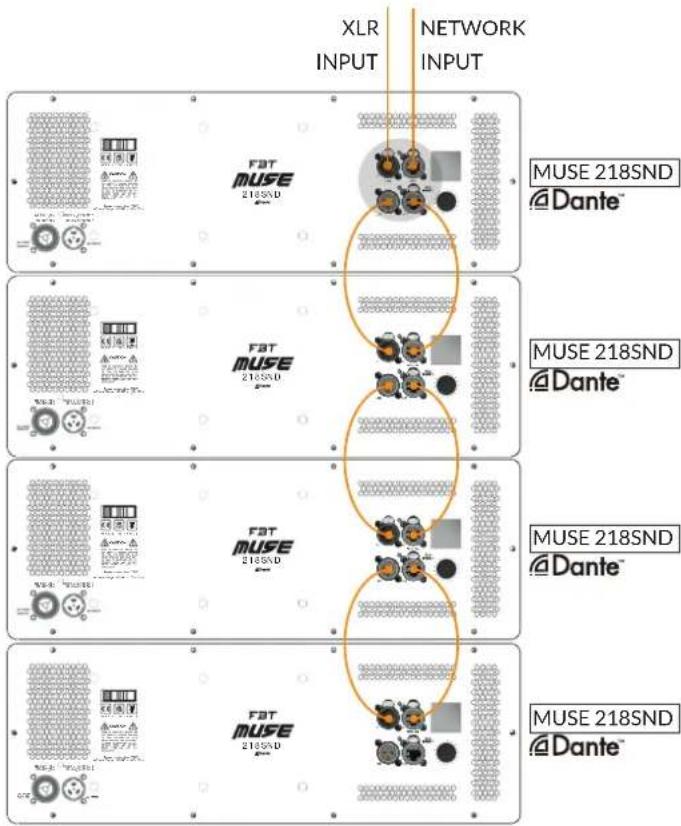

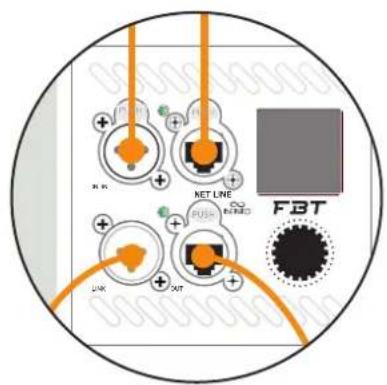

ES. CONFIG. 1

La configurazione in esempio con n.4 moduli MUSE 218SND collegati tra loro permette:

• Input solo Dante (non sono necessari link XLR)
• Input solo analogico
• Input Dante con backup analogico
• Input Dante con link analogico (sconsigliato)

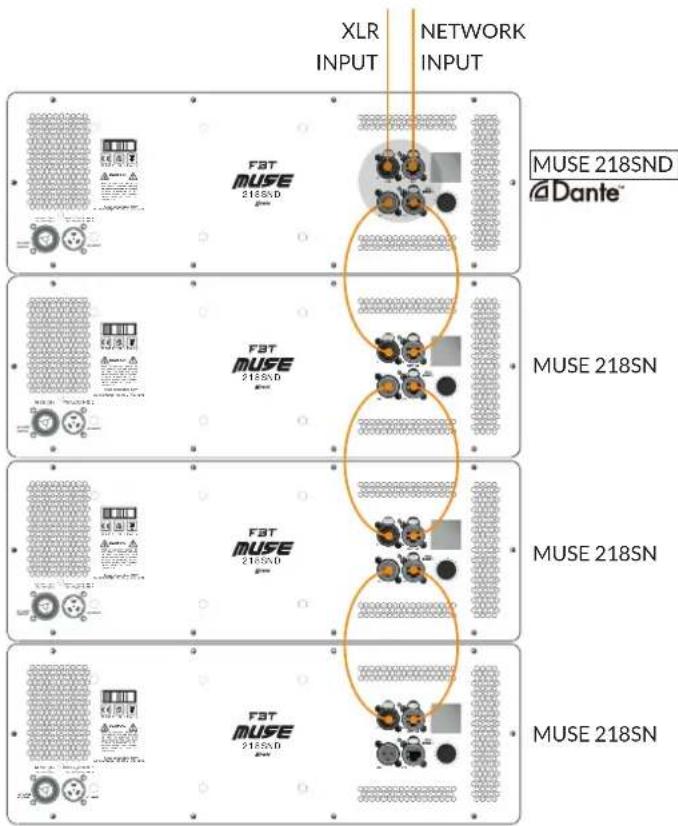

ES. CONFIG. 2

La configurazione in esempio con n.1 modulo MUSE 218SND e n.3 moduli MUSE 218SN collegati tra loro permette:

• Input Dante sul modulo MUSE 218SND e link analogico sui moduli MUSE 218SN, possibile backup analogico
• Input solo analogico

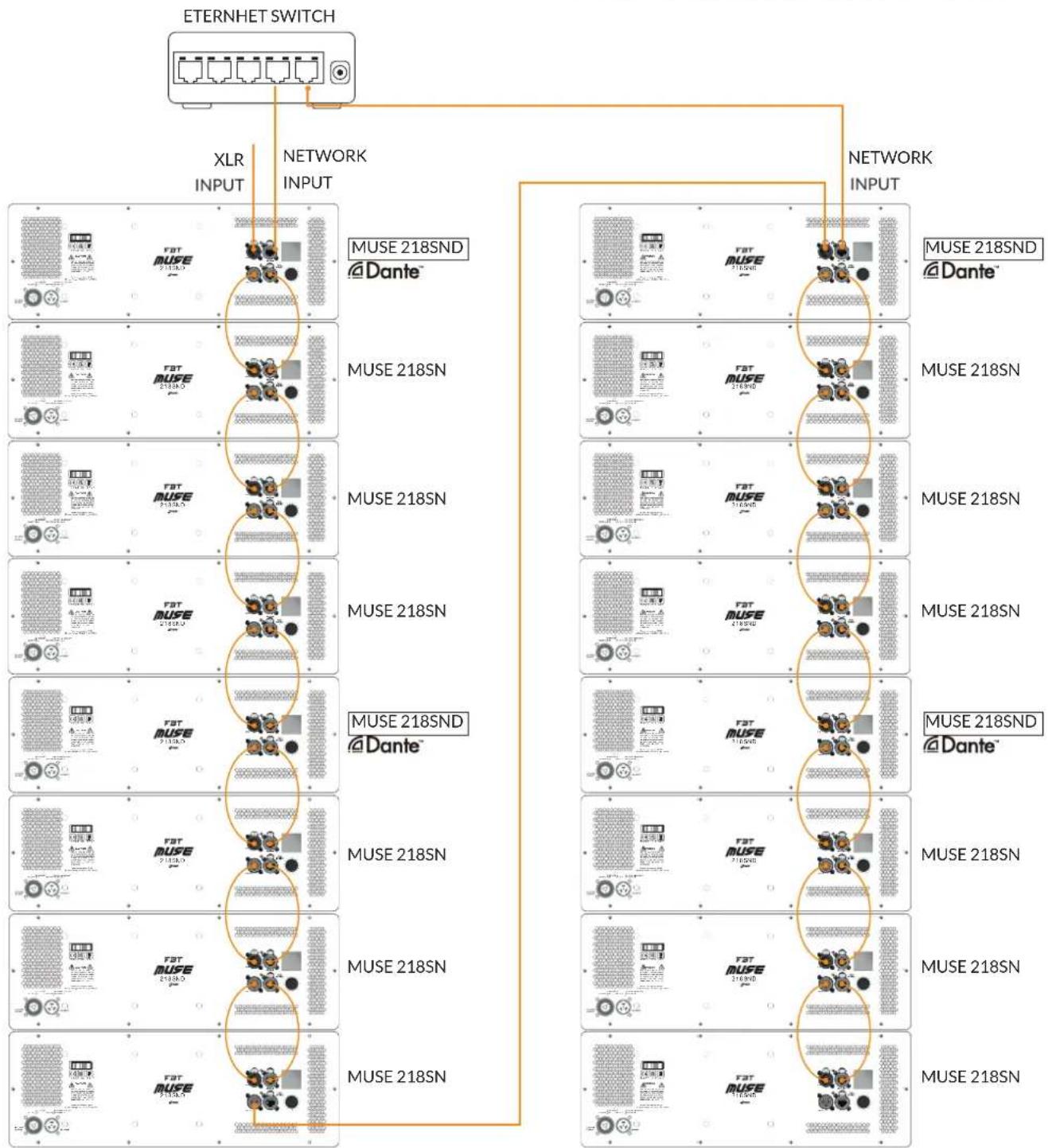

ES. CONFIG.3

Configurazione mista Dante + link analogico con massimo n.8 moduli collegati tra loro in daisy chain

- Consigliamo di non collegare più di 8 moduli in daisy chain su rete. Se necessario garantire il funzionamento "bypass hardware" sulla rete in caso di rottura di un device il numero massimo di moduli collegabili in daisy chain scende a 4 (in tal caso infatti la rottura di un singolo device non compromette il collegamento in rete degli altri collegati in cascata ad esso.)

- Con la configurazione suggerita si ha il miglior compromesso in termine di sicurezza in caso di failure di uno o più diffusori, minimizzando il numero di MUSE 218SND con il modulo Dante.

Tutti i diffusori sono dotati di una doppia porta Ethernet per il collegamento con INFINITO ed un LED BLU frontale ad alta luminosità che permette di identificare fisicamente il diffusore quando è connesso in rete e controllato da remoto. Con la funzione WINK presente sul software infinito, il LED lampeggia permettendo l'associazione tra dispositivo virtuale nel workspace del PC e dispositivo fisico.

La connessione alla rete può essere effettuata in 3 modi:

• Connessione a stella: è possibile collegare ogni diffusore singolarmente alla rete connettendo la porta NET IN direttamente allo switch dedicato. Questa tipologia di connessione è la più semplice dal punto di vista della complessità della rete stessa, in quanto comporta il minor numero di HOPS (salti di switch che un pacchetto deve compiere dal PC fino al dispositivo di destinazione). Questa tipologia richiede un elevato numero di porte di rete sugli switch e necessita di cablaggi anche molto lunghi per raggiungere i dispositivi più lontani (ad esempio i diffusori all'estremità di un line array). Dal punto di vista della sicurezza, un cavo di rete difettoso comporta la perdita di controllo su un solo dispositivo
• Connessione Daisy Chain: è possibile connettere tutta una serie di diffusori ravvicinati (Ex. Line array) ad una singola porta di rete dello switch, utilizzando entrambe le connessioni NET IN e NET OUT disponibili. È sufficiente connettere la porta dello switch al primo diffusore attraverso la porta NET IN, quindi cablare la NET OUT con la NET IN del secondo diffusore, e così via fino all'ultimo della serie. Questo tipo di connessione semplifica l'operazione fisica di cablaggio, permettendo di utilizzare cavi più corti (analogamente a quanto viene fatto per il link di segnale analogico), ma complica la struttura della rete ed aumenta il numero di hops (e quindi il tempo di arrivo) dei pacchetti di rete destinati specialmente ai dispositivi posti in fondo alla catena. L'eventuale interruzione di un cavo di rete comporta la perdita di controllo su tutti i dispositivi posti a valle della rottura
• Connessione mista: è possibile utilizzare una struttura mista, dividendo ogni cluster in sottogruppi di dispositivi. Il primo dispositivo di ogni gruppo viene connesso tramite NET IN allo switch, quindi utilizzando la struttura daisy chain vengono collegati gli altri elementi. In questo caso si ottiene una rete di complessità intermedia sia dal punto di vista fisico del cablaggio, che da quello di funzionamento della rete stessa. L'interruzione di un cavo di rete provoca la perdita di un numero ridotto di dispositivi, a seconda di quanti device contiene ogni gruppo e del livello a cui è avvenuta la rottura all'interno del gruppo.

In caso di elevato numero di dispositivi (ad esempio line array molto numerosi) è consigliabile utilizzare una connessione mista, dedicando uno switch per ogni line array e suddividendo lo stesso in gruppi di massimo 8 dispositivi, connessi tra loro in daisy chain.

Ogni dispositivo è dotato di un dispositivo di bypass hardware della rete che, in caso di malfunzionamento grave che comporta lo spegnimento della logica interna, permette di cortocircuitare tra loro le porte di NET IN e NET OUT; in questo modo, tutti i dispositivi posti a valle della rottura rimarranno comunque controllabili tramite INFINITO. Il sistema è in grado di sopperire alla rottura di 3 dispositivi consecutivi all'interno di ogni singola catena in daisy chain.

Al fine di garantire il corretto funzionamento del sistema si consiglia di utilizzare cavi di categoria CAT5e o superiori

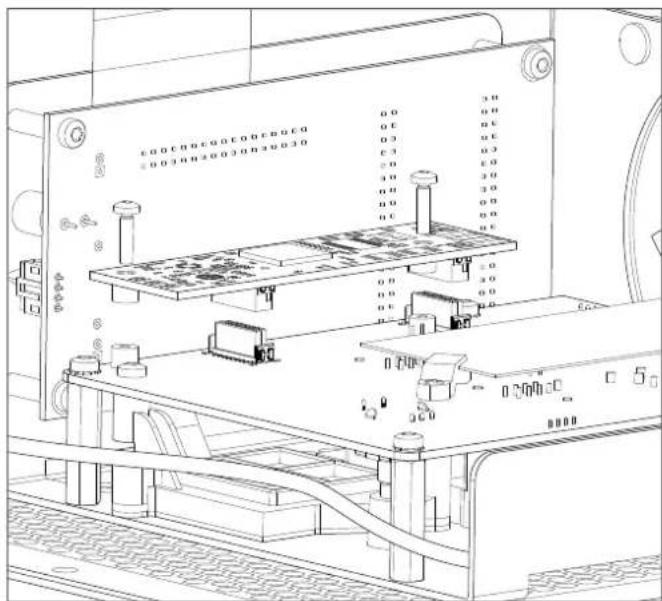

PROCEDURA UPGRADE SN / SND

Installazione modulo DANTE opzionale (upgrade da versione SN / SND)

• Togliere la plancia posteriore del diffusore
• Fare riferimento alla figura per localizzare la posizione della scheda e l'orientamento corretto
• Sollevare la piattina, infilare e premere delicatamente la scheda allineandola con i connettori in modo che il PCB vada a toccare con le colonnine delle viti
• Avvitare le due viti di fissaggio in dotazione
• Riposizionare la plancia
• All'accensione il sistema rileva la nuova versione 'SND' che comporta funzionalità aggiuntive nel menù (relative a DANTE). Collegando il device in rete, il software INFINITO MANAGEMENT SUITE rileva il modello 'SND'

INFINITO è la nuova piattaforma software per il controllo ed il monitoraggio remoto di una nuova generazione di prodotti FBT che si espanderà nel tempo (diffusori attivi, amplificatori, processori DSP, etc....).

Basato su infrastruttura standard ethernet 10/100 con protocollo TCP/IP e conforme allo standard AES70 (OCA ALLIANCE), il software permette di controllare oltre 100 dispositivi nella stessa rete con assegnazione automatica dell'indirizzo IP

Caratteristiche:

Compatible con windows 7, 8, 10

Monitoraggio in realtime di sensori, vu-meters, trasduttori, failure etc...

Controllo di tutti i parametri del DSP

Interfaccia grafica intuitiva e Touch oriented

Creazione di gruppi di tipo ADVANCED e BASIC per un controllo estremamente versatile e semplice dei device connessi

Salvataggio e richiamo istantaneo di SCENE (snapshot dell'intero progetto)

Esaustive informazioni di stato dei device connessi (warning, info)

Modalità operative SETUP, TUNING e SHOW con sistema di sicurezza avanzato per passare da una modalità all'altra

Possibile gestione OFFLINE, ONLINE e LIVE dei device sul workspace

Visualizzazione dei dettagli del device di tipo multilivello, permette di concentrare l'attenzione solo sui parametri di interesse del singolo device Global MUTE

Aggiornamento Firmware dei device connessi automatico

Interfaccia grafica selezionabile giorno o notte

INTERAZIONE CONTROLLI LOCALI DEVICE E INFINITO SOFTWARE

Il controllo e monitoraggio del MUSE210LND può avvenire sia localmente tramite display e manopola, sia in modalità remota tramite rete ethernet ed un PC con installato FBT INFINITO software suite.

In tal caso, nel momento in cui sul software viene attivata la modalità ONLINE il diffusore passa in modalità di controllo remoto: il display viene bloccato e spento ed Infinito prende il controllo di tutte le variabili del diffusore. In questa modalità, agendo sulla manopola il display si accende e mostra: "Controlled by INFINITO - Push to WINK"

Premendo la manopola nel software si accende la casella relativa al device permettendo così l'identificazione univoca tra device reale e virtuale presente nel workspace.

La modalità remota, una volta attivata, rimane permanente anche se si chiude il software INFINITO, si disconnette la rete e/o si stacca il cavo di rete, si spegne e riaccende il diffusore; tutti i settaggi del DSP interno al device rimangono quelle impostate tramite INFINITO.

Per tornare alla modalità di controllo locale tramite display, occorre che la rete sia disconnessa o il software sia in stato OFFLINE: in tale caso, il display locale mostra la scritta "Switch to local control? NO - YES"

Selezionando YES si attiva la procedura di sblocco: sul display appare "Push and hold for 3 seconds"

ed in seguito alla pressione prolungata, il display torna attivo riabilitando i controlli locali. Una volta effettuato il passaggio alla modalità di controllo locale (manuale) vengono ripristinati i settaggi DSP fatti nell'ultima sessione manuale prima della connessione ad INFINITO.

È comunque sempre possibile passare ai settaggi impostati nell'ultima sessione di INFINITO utilizzando il menu MEMORY, tramite la funzionalità "RECALL" scegliendo la locazione di memoria 'INFINITO' come descritto di seguito

GESTIONE MEMORIA INTERNA AL DEVICE:

Nel device sono presenti 6 locazioni di memoria dove vengono salvate tutte le impostazioni disponibili nel device:

• INFINITO: destinato alle impostazioni effettuate dal software. In questa area di memoria vengono salvate le impostazioni che vengono inviate dall'ultima sessione di da INFINITO. Non può essere cancellata dall'utente.
• SNAP1,2,3,4: queste locazioni sono libere ed a disposizione dell'utente che può salvare, richiamare e cancellare. Comprendono tutte le impostazioni che è possibile fare localmente tramite menu.
• DEFAULT: riservata alle impostazioni di tutti i parametri allo stato di fabbrica. Utile per retettare il device ripristinando tutti i parametri allo stato iniziale.

Quando si effettua la transizione INFINITO -> MANUALE, tramite procedura di sblocco dal display, vengono caricati gli ultimi settaggi manuali che sono stati impostati nell'ultima sessione manuale.

Quando si connette INFINITO, nel momento in cui si attiva la modalità "ONLINE" è possibile dare il comando di 'SYNC TO' per inviare i settaggi del software al diffusore, o di 'SYNC FROM' per ripristinare i settaggi presenti nella locazione di memoria 'INFINITO' del device e trasmetterli al software.

Dal menu display è possibile richiamare le impostazioni dell'ultima sessione di INFINITO anche se il device non è connesso a INFINITO.

DESCRIZIONE INTERFACCIA

La pagina iniziale (Home) del display mostra le informazioni essenziali del diffusore.

INDICATORI SETTAGGI

1. PRESET: impostazione del preset di configurazione (omniconfig)
2. ANALOG/DANTE: routing segnale in ingresso
3. DELAY: indica la presenza di ritardo applicato al segnale in ingresso; di default il ritardo è pari a Oms e non viene visualizzata alcuna indicazione
4. PRESENZA DI SEGNALE: indica che è presente un segnale audio in ingresso
5. Volume
6. SETTAGGIO FASE: indicatore di fase invertita (180° icona da decidere

INDICATORI DI PROTEZIONE

1. PEAK: saturazione dello stadio di ingresso (ADC)
2. ERRORE VENTOLA: segnala un possibile guasto alla ventola
3. LIMIT: indica l'attivazione del limitatore di segnale per salvaguardare i trasduttori ed evitare distorsione
4. TEMP LIMIT: indica la graduale riduzione del segnale per evitare la protezione termica

Nella schermata HOME è possibile modificare solo il volume ruotando l'encoder; la pressione permette invece di accedere al menu.

INDICATORI DI GUASTO

In caso di malfunzionamento, il display fornisce indicazione della possibile causa, discernendo tra cause termiche (ex: il malfunzionamento della ventola impedisce all'amplificatore di dissipare il calore in eccesso, portando il sistema a surriscaldamento), segnalate come TEMP PROTECTION ), o rotture generiche dell'amplificatore segnalate come PROTECTION.

MENÚ PRINCIPALE

Dalla schermata 'HOME', premendo la manopola, si accede al menu dove vengono elencate tutte le funzioni controllabili, ruotando la manopola si scorre l'elenco in senso verticale. Cliccando su una voce si accede al settaggio relativo e cliccando su 'EXIT' ci si ritrova nel menu orizzontale dove è possibile navigare tra le funzioni visualizzandone il settaggio attuale.

EXIT

Per uscire dal menu e tornare alla 'HOME' scorrere fino all'ultima voce 'EXIT' e cliccare premendo la manopola, oppure tenerla premuta per qualche secondo da qualsiasi punto del menù.

CONFIG. PRESET

La corretta selezione di questo parametro è molto importante perché permette di impostare il tipo di dispersione acustica (direzionalità) del sistema tra OMNIDIREZIONALE e CARDIOIDE. La direttività di tipo CARDIOIDE si può ottenere soltanto dalla corretta configurazione fisica di due o più subwoofer e dal corretto CONFIG PRESET selezionato. Fare riferimento alla sezione del manuale relativa alla configurazione CARDIOIDE per dettagli.

SOUND PRESET

Permette di scegliere tra diversi tipi di risposte in frequenza del sistema per adattare il timbro al programma musicale o all'ambiente di installazione.

FASE

Abilita o meno l'inversione di fase del segnale. Può essere utile invertire la fase per garantire la corretta somma acustica tra subwoofer e satellite. Generalmente per tutti i prodotti FBT non è necessario invertire la fase per avere una corretta risposta complessiva del sistema.

DELAY

Regola tempo che deve trascorrere tra la ricezione del segnale in ingresso e la riproduzione, espresso in ms ed in metri in base alla velocità del suono stimata a 343m/s. Passo minimo 0.03ms (1cm), valore massimo 874ms (300m). Utilissimo per allineare temporalmente le emissioni di diffusori dislocati in punti diversi.

IN ROUTING

Scelta della sorgente di segnale tra ANALOG (XLR bilanciato) e DANTE (audio multicanale su rete ethernet, solo modello LND con DANTE card installata)

OUT ROUTING

Scelta del segnale presente sul connettore XLR OUT tra ANALOG (link diretto con ingresso XLR) oppure DANTE (solo se IN ROUTING su DANTE), il segnale digitale DANTE viene convertito internamente in analogico con un DAC di altissima qualità e presentato su XLR OUT (0dBFS=18dBu)

NOISE GATE

Abilita e regola la soglia dell'algoritmo di noise-gate digitale che permette di attenuare il rumore di fondo prodotto dalla catena di amplificazione quando non c'è segnale utile in ingresso.

DANTE

Vengono visualizzati i parametri della DANTE card interna, attraverso il software AUDINATE DANTE CONTROLLER è possibile assegnare e controllare tutti i dispositivi DANTE in rete.(solo modello LND)

AUTO ST-BY

Abilita o meno la funzione di STANDBY automatico. In assenza di segnale in ingresso, passato il tempo predefinito, il diffusore entra in modalità basso consumo. La sezione di potenza viene spenta mentre il processore rimane alimentato e connesso con la rete ethernet. La riattivazione avviene automaticamente quando il segnale supera una soglia prestabilita.

SENSORS

Si accede alla visualizzazione dei parametri rilevati dai sensori interni quali temperatura, tensione di alimentazione, inclinazione, stato ventola, stato trasduttori. Per uscire cliccare in qualunque punto o su 'EXIT'

TEST

Abilita il test acustico dei trasduttori in modo MANUALE o AUTOMATICO. In manuale si seleziona il segnale esterno o interno (pink noise). In automatico alzando il volume parte una procedura di test con pink noise che ciclicamente abilita o meno il suono (ON-OFF).

MEMORY

Permette di salvare e richiamare in quattro locazioni di memoria (SNAP1...4) tutte le impostazioni del menù (snapshot). Inoltre sono sempre disponibili per il RECALL una locazione 'DEFAULT' con i parametri di fabbrica ed una 'INFINITO' con i settaggi fatti tramite il software INFINITO suite durante l'ultima sessione.

Attenzione: la locazione INFINITO contiene molti più parametri di quelli gestibili dal display del diffusore. E' utile richiamare questa locazione quando si vuole ripristinare l'ultima sessione di INFINITO senza dover riconnettere il diffusore in rete.

Non è possibile cancellare le locazioni 'DEFAULT' e 'INFINITO' tramite la funzione 'DELETE'

LOCK SCREEN

Si usa per bloccare il menù da manomissioni non desiderate, sono previste le modalità LITE e SECURE. Per sbloccare la modalità LITE è sufficiente tenere premuta la manopola per 5 secondi (istruzioni a display). Per sbloccare la modalità SECURE è necessario premere 10 volte la manopola in rapida sequenza (le istruzioni non compaiono a display).

CONTRAST

Regola la luminosità del display.

DISPLAY OFF

Seleziona il tempo di accensione del display ad ogni azione sulla manopola. Non è possibile lasciare il display sempre acceso per evitarne il degrado delle prestazioni nel tempo. Ogni stato di alert ed azione sulla manopola causa l'accensione automatica del display per il tempo stabilito.

ROTATION

In base all'installazione orizzontale o verticale del diffusore, l'orientamento della grafica del display viene ruotato in modo manuale (selezionando l'angolo) oppure in automatico sfruttando il sensore di inclinazione interno.

FACTORY RESET

Reset di tutto il processore che permette di settare tutti i parametri allo stato iniziale di default.

INFO

Per visualizzare il modello del diffusore e la versione del FIRMWARE corrente.

MS-F210

Flybar

CONFIGURAZIONI CARDIOIDE

Le configurazioni cardioide sono utili per eliminare le basse frequenze sul palco e di conseguenza migliorare riprese microfoniche critiche.

La configurazione cardioide permette di ottenere un pattern di distribuzione dell'SPL prodotto dal subwoofer tipo cardioide, riducendo la pressione sonora nell'area posteriore. Questa configurazione è indicata quando è necessario attenuare l'energia delle basse frequenze nel palco o in zone dove non è desiderata per motivi di inquinamento acustico.

Per eseguire una configurazione cardioide è necessario impiegare un sub puntato posteriormente ogni due sub puntati frontalmente. Gran parte dell'energia prodotta dal sub posteriore viene utilizzata per cancellare l'energia prodotta dagli altri due sub frontali, quindi l'SPL massimo complessivo dei tre sub nella zona frontale è di circa +1dB rispetto ad una configurazione non cardioide con due sub, naturalmente la configurazione cardioide funziona anche con un sub FRONT e un sub REAR.

Horiz. f=40Hz

Horiz. f=80Hz, normed to 1

Horiz. f=130Hz, normed to 1

Ex. config.1

CONFIG PRESET

Entrare nella voce di menù CONFIG. PRESET, nei sub FRONT selezionare il preset "OMNI", nei sub REAR va scelto il preset "CARDIO 1 FRONT" o "CARDIO 2 FRONT" in base a quanti sub FRONT sono presenti.

Vedi le configurazioni di esempio

Ex. config.2

Ex. config.3

Ex. config.4

GENERALE
MUSE 218SND / SN MUSE 218S MUSE 218SA

Configuratione vie 1 Reflex 1 Reflex 1 Reflex
Unità basse frequenze mm2x460 - bobina	100 2x460 - bobina 100 2x460 - bobina 100

DATI ACUSTICI

Risposta in frequenza @ -6dB 30Hz dipendente da preset 30Hz dipendente da preset 30Hz dipendente da preset
Sensibilità (@1W/1m) dB --- 103.5 ---
SPL max. (cont / peak)	dB	142.5 / 148.5 half-space	142.5 / 148.5 half-space (BI-Amp)	142.5 / 148.5 half-space
Dispersione	O x V	omnidirezionale	omnidirezionale	omnidirezionale
Filtro HP raccomandato		--- 25Hz - 21dB/oct	---
Filtro esterno raccomandato		--- Processore FBT DSP	---

AMPLIFICATORE

Amplificatore interno max.	W	4000	---	4000
Amplificatore interno max. peak	W	8000	---	8000
Amplificatore raccomandato	W RMS	— 4000 —
Potenza lungo termine	W	--- 2000	---
Potenza breve termine (IEC 268-5)	W	---	8000	---
Impedenza di ingresso	kOhm	22	---	22
Impedenza nominale Ohm — 4		---

INGRESSI / USCITE

Connettori di alimentazione		PowerCon IN/OUT	--- PowerCon IN/OUT
Connettori di ingresso		XLR IN / OUT	2 x Speakon NL4M in & out	XLR IN / OUT
Ingressi / uscite NET		NET IN / NET OUT (EtherCon)	----

ALIMENTAZIONE

Assorbimento di rete W	800		— 800
Cavo di alimentazione		mt..	5	--- 5

SPECIFICHE TECNICHE

Materiale		cabinet in legno, finitura nera	cabinet in legno, finitura nera	cabinet in legno, finitura nera
Maniglio		Integrate (3 x lato)	Integrate (3 x lato)	Integrate (3 x lato)
Dimensioni nette (LxPxA)	mm	1140 x 740 x 555	1140 x 740 x 555	1140 x 740 x 555
Dimensioni trasporto (LxPxA)	mm	1200 x 800 x 730	1200 x 800 x 730	1200 x 800 x 730
Peso netto	Kg	99	96	99
Peso trasporto	Kg	108 con pallet	105 con pallet	108 con pallet

MUSE

218SND / 218SN / 218S / 218SA

WARNINGS....24

GENERAL FEATURES 25

Description 25

Specifications 25

DIMENSIONS....26

INPUT PANEL....27

Muse 218SND / 218SN....27

Muse 218S....27

Muse 218SA....28

Controls & Functions 28

Preset 28

POWER SUPPLY 29

Power supply 220 / 240V....29

Disponibile sui modelli MUSE 218S

Per visualizzare il modello del diffusore e la versione del FIRMWARE corrente.

MS-F210

Flybar

Entrare nella voce di menù CONFIG. PRESET, nei sub FRONT selezionare il preset "OMNI", nei sub REAR va scelto il preset "CARDIO 1 FRONT" o "CARDIO 2 FRONT" in base a quanti sub FRONT sono presenti.

Vedi le configurazioni di esempio

Ex. config.2

Ex. config.3

Ex. config.4

GENERAL
MUSE 218SND / SN MUSE 218S MUSE 218SA

Configuration way 1 Reflex 1 Reflex 1 Reflex
Low frequency woofer mm2x18" - 4 coil 2x18" - 4 coil 2x18" - 4 coil

ACOUSTICAL SPEC.
