MANUALE UTENTE UP 2162 RCF

CAMBIO TENSIONE DI FUNZIONAMENTO DELL'APPARECCHIO 18

DATI TECNICI 19

ESEMPIO COLLEGAMENTI 19

SAFETY PRECAUTIONS

IMPORTANT NOTES

Prima di collegare ed utilizzare questo prodotto, leggere attentamente le istruzioni contenute in questo manuale, il quale è da conservare per riferimenti futuri.

Il presente manuale costituisce parte integrante del prodotto e deve accompagnare quest'ultimo anche nei passaggi di proprietà, per permettere al nuovo proprietario di conoscere le modalità d'installazione e d'utilizzo e le avvertenze per la sicurezza.

L'installazione e l'utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità.

ATTENZIONE: Per prevenire i rischi di fiamme o scosse elettriche, non esporre mai questo prodotto alla pioggia o all'umidità.

AVVERTENZE PER LA SICUREZZA

1. Tutte le avvertenze, in particolare quelle relative alla sicurezza, devono essere lette con particolare attenzione, in quanto contengono importanti informazioni.

2. ALIMENTAZIONE DIRETTA DA RETE

a. La tensione di alimentazione dell'apparecchio ha un valore sufficientemente alto da costituire un rischio di folgorazione per le persone: non procedere mai all'installazione o connessione dell'apparecchio con l'alimentazione inserita.
b. Prima di alimentare questo prodotto, assicurarsi che tutte le connessioni siano corrette e che la tensione della vostra rete di alimentazione corrisponda quella di targa dell'apparecchio, in caso contrario rivolgetevi ad un rivenditore RCF.
c. Le parti metalliche dell'apparecchio sono collegate a terra tramite il cavo di alimentazione. Un apparecchio avente costruzione di CLASSE I deve essere connesso alla presa di rete con un collegamento alla terra di protezione.
d. Accertarsi che il cavo di alimentazione dell'apparecchio non possa essere calpestato o schiacciato da oggetti, al fine di salvaguardarne la perfetta integrità.
e. Per evitare il rischio di shock elettrici, non aprire mai l'apparecchio: all'interno non vi sono parti che possono essere utilizzate dall'utente.

1. Impedire che oggetti o liquidi entrino all'interno del prodotto, perché potrebbero causare un corto circuito. L'apparecchio non deve essere esposto a stillicidio o a spruzzi d'acqua; nessun oggetto pieno di liquido, quali vasi, deve essere posto sull'apparecchio.

Nessuna sorgente di fiamma nuda (es. candele accese) deve essere posta sull'apparecchio.

1. Non eseguire sul prodotto interventi / modifiche / riparazioni se non quelle espressamente descritte sul manuale istruzioni.

Contattare centri di assistenza autorizzati o personale altamente qualificato quando:

• l'apparecchio non funziona (o funziona in modo anomalo);
• il cavo di alimentazione ha subito gravi danni;
• oggetti o liquidi sono entrati nell'apparecchio;

• l'apparecchio ha subito forti urti.

• Qualora questo prodotto non sia utilizzato per lunghi periodi, scollegare il cavo d'alimentazione.

• Nel caso che dal prodotto provengano odori anomali o fumo, spegnerlo immediatamente e scollegare il cavo d'alimentazione.

• I terminali marcati con il simbolo sono da ritenersi ATTIVI e PERICOLOSI ed il loro collegamento deve essere effettuato da PERSONE ADDESTRATE oppure si devono utilizzare cavi già pronti.

IMPORTANTE

ATTENZIONE

1. Non collegare a questo prodotto altri apparecchi e accessori non previsti.

Quando è prevista l'installazione sospesa, utilizzare solamente gli appositi punti di ancoraggio e non cercare di appendere questo prodotto tramite elementi non idonei o previsti allo scopo.

Verificare inoltre l'idoneità del supporto (parete, soffitto, struttura ecc., al quale è ancorato il prodotto) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza dell'impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore.

Per evitare il pericolo di cadute, non sovrapporre fra loro più unità di questo prodotto, quando questa possibilità non è espressamente contemplata dal manuale istruzioni.

1. La RCF S.p.A. raccomanda vivamente che l'installazione di questo prodotto sia eseguita solamente da installatori professionali qualificati (oppure da ditte specializzate) in grado di farla correttamente e certificarla in accordo con le normative vigenti.

Tutto il sistema audio dovrà essere in conformità con le norme e le leggi vigenti in materia di impianti elettrici.

1. Sostegni e Carrelli

Se previsto, il prodotto va utilizzato solo su carrelli o sostegni consigliati dal produttore. L'insieme apparecchio-sostegno / carrello va mosso con estrema cura. Arresti improvvisi, spinte eccessive e superfici irregolari o inclinate possono provocare il ribaltamento dell'assieme.

1. Vi sono numerosi fattori meccanici ed elettrici da considerare quando si installa un sistema audio professionale (oltre a quelli prettamente acustici, come la pressione sonora, gli angoli di copertura, la risposta in frequenza, ecc.).

2. Perdita dell'udito

L'esposizione ad elevati livelli sonori può provocare la perdita permanente dell'udito. Il livello di pressione acustica pericolosa per l'udito varia sensibilmente da persona a persona e dipende dalla durata dell'esposizione. Per evitare un'esposizione potenzialmente pericolosa ad elevati livelli di pressione acustica, è necessario che chiunque sia sottoposto a tali livelli utilizzi delle adeguate protezioni; quando si fa funzionare un trasduttore in grado di produrre elevati livelli sonori è necessario indossare dei tappi per orecchie o delle cuffie protettive.

Consultare i dati tecnici contenuti nei manuali istruzioni per conoscere le massime pressioni sonore che i diffusori acustici sono in grado di produrre.

PRECAUZIONI D'USO

NOTE IMPORTANTI

Per evitare fenomeni di rumorosità indotta sui cavi che trasportano segnali dai microfoni o di linea (per esempio 0dB), usare solo cavi schermati ed evitare di posarli nelle vicinanze di:

• apparecchiature che producono campi elettromagnetici di forte intensità (per esempio trasformatori di grande di potenza);
• cavi di rete;
• linee che alimentano altoparlanti.

PRECAUZIONI D'USO

• Non ostruire le griglie di ventilazione dell'unità. Collocare il prodotto lontano da fonti di calore e garantire la circolazione dell'aria in corrispondenza delle griglie di aerazione.
• Non sovraccaricare questo prodotto per lunghi periodi.
• Non forzare mai gli organi di comando (tasti, manopole ecc.).
• Non usare solventi, alcool, benzina o altre sostanze volatili per la pulitura delle parti esterne dell'unità.

NOTE IMPORTANTI

PRECAUZIONI D'USO

RCF S.P.A. VI RINGRAZIA PER L'ACQUISTO DI QUESTO PRODOTTO, REALIZZATO IN MODO DA GARANTIRNE L'AFFIDABILITÀ E PRESTAZIONI ELEVATE.

DESCRIZIONE

UP 2082 e UP 2162 sono apparecchi aventi 2 amplificatori separati ed indipendenti, ciascuno con una potenza di 80 W (UP 2082) oppure 160 W (UP 2162).

Per ciascun amplificatore, sono presenti 2 ingressi audio (dei quali uno con funzione di priorità tramite contatto).

Gli ingressi audio sono a livello "linea": per segnali provenienti da preamplificatori oppure sorgenti musicali (es. lettore CD, sintonizzatore radio, ecc.).

Le uscite per diffusori acustici (una per amplificatore) sono disponibili sia a bassa impedenza (min. 4 Ω) oppure a tensione costante 100 – 70 V (per diffusori con trasformatore).

In ciascun amplificatore, l'ingresso 1:

• può ottenere la priorità, che comporta la disattivazione dell'ingresso 2 tramite un comando esterno collegato al contatto PRIOR IN.1;
• può essere disattivato tramite un comando esterno collegato al contatto MUTE IN 1.

Sono disponibili 2 controlli di tono (bassi "BASS" ed alti "TREBLE") in entrambi gli amplificatori.

Sul pannello frontale, sono presenti indicatori luminosi relativi allo stato (ON), alla protezione (PROT), all'attività del circuito di priorità (PRIOR) ed al livello del segnale audio / picco (SIG/PK) del rispettivo amplificatore.

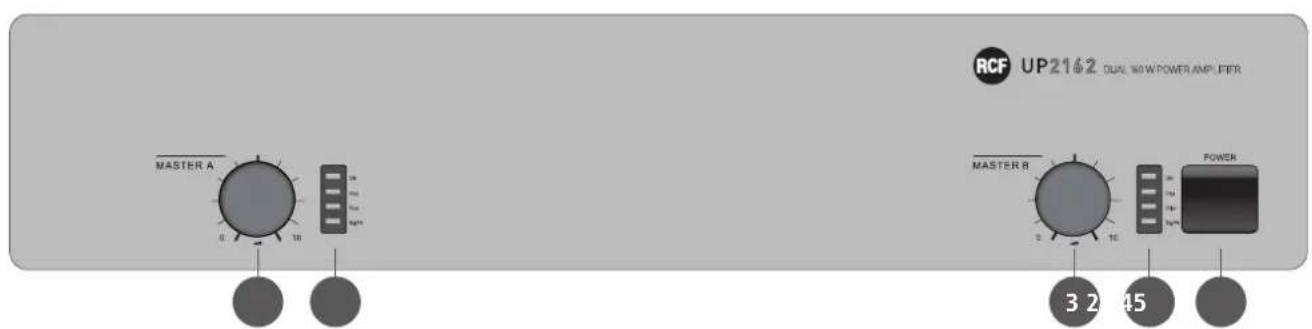

PANNELLO FRONTALE

RCF UP2162 DUAL NOW POWERAMPLIFIER MASTER A 0 10 3 2 45 MASTER B POWER 3 2 45

1 Interruttore principale dell'apparecchio POWER (0 = spento; I = acceso)

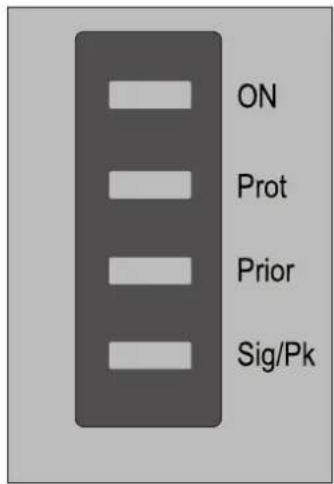

2 Indicatori luminosi (LED) dell'amplificatore B

ON verde: l'amplificatore è funzionante

PROT rosso: l'amplificatore è in protezione per sovraccarico arancio: l'amplificatore è in protezione per riscaldamento eccessivo

PRIOR giallo: indica l'attivazione della priorità dell'ingresso 1.

SIG/PK verde: il livello del segnale audio è superiore ad almeno -15 dB verde + rosso: il livello del segnale audio è compreso tra 0 e +2 dB rosso (picco): il livello del segnale audio è uguale o superiore a +3 dB.

ON Prot Prior Sig/Pk

0 dB = LIVELLO DEL SEGNALE CHE PERMETTE DI OTTENERE LA MASSIMA POTENZA EROGATA DALL'AMPLIFICATORE.

IL CIRCUITO "LIMITER" INTERNO EVITA IL SUPERAMENTO DELLA POTENZA MASSIMA, TUTTAVIA È CONSIGLIABILE ABBASSARE IL VOLUME MASTER DEL RELATIVO AMPLIFICATORE QUANDO IL LED SIG/PK E COSTANTEMENTE ROSSO.

3 MASTER B: controllo di volume principale dell'amplificatore B.
4 Indicatori luminosi (LED) dell'amplificatore A (vedere il punto 2).
5 MASTER A: controllo di volume principale dell'amplificatore A.

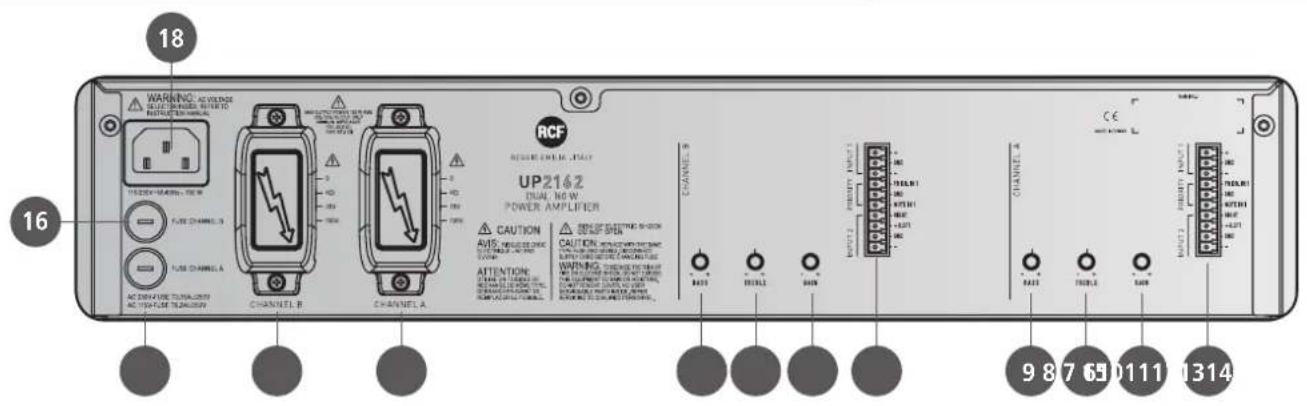

PANNELLO POSTERIORE

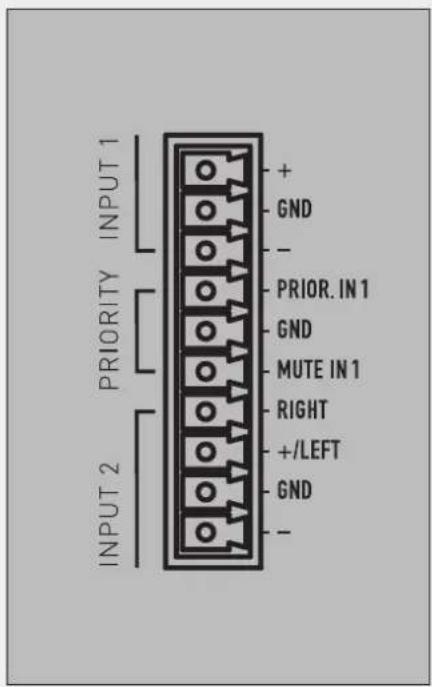

6 Ingressi e comandi dell'amplificatore A (per connettore rimovibile):

INPUT 1 + GND - PRIOR. IN 1 GND MUTE IN 1 RIGHT +/LEFT GND - INPUT 2

INPUT 1	+ Ingresso audio 1, segnale positivo
	GND Ingresso audio 1, massa
	– Ingresso audio 1, segnale negativo
PRIORITY	PRIOR.IN1	Attivazione della priorità dell'ingresso audio 1 quando connesso a massa (GND).
	GND Massa
	MUTE IN1	Disattivazione dell'ingresso audio 1 quando connesso a massa (GND).
INPUT 2	RIGHT Ingresso audio 2, segnale positivo (canale destro)*
	+/LEFT Ingresso audio 2, segnale positivo (canale sinistro)*
	GND Massa
	– Ingresso audio 2, segnale negativo (comune)*

* I due canali (destro e sinistro, di un segnale audio stereo presente all'ingresso 2) sono sommati in mono all'interno dell'apparecchio.

7 Controllo di guadagno "GAIN" per il solo ingresso audio 2 dell'amplificatore A.
8 Controllo dei toni alti "TREBLE" dell'amplificatore A.
9 Controllo dei toni bassi "BASS" dell'amplificatore A.
10 Ingressi e comandi dell'amplificatore B (per connettore rimovibile). Vedere il punto 6 per le connessioni.
11 Controllo di guadagno "GAIN" per il solo ingresso audio 2 dell'amplificatore B.
12 Controllo dei toni alti "TREBLE" dell'amplificatore B.
13 Controllo dei toni bassi "BASS" dell'amplificatore B.
14 Uscita dell'amplificatore A per i diffusori, disponibile sia a tensione costante 100 / 70 V sia a bassa impedenza 4 Ω (utilizzare solo una delle 3 opzioni), con potenza massima 80 W (UP 2082) oppure 160 W (UP 2162). Vedere la sezione "Collegamento dei diffusori acustici".
15 Uscita dell'amplificatore B per i diffusori, disponibile sia a tensione costante 100 / 70 V sia a bassa impedenza 4 Ω (utilizzare solo una delle 3 opzioni), con potenza massima 80 W (UP 2082) oppure 160 W (UP 2162). Vedere la sezione "Collegamento dei diffusori acustici".
16 Fusibile di protezione dell'amplificatore B.
17 Fusibile di protezione dell'amplificatore A.

I TIPI DI FUSIBILI DA UTILIZZARSI SONO SPECIFICATO SUL PANNELLO POSTERIORE (SOTTO IL FUSIBILE A 17).

18 Connettore per il cavo d'alimentazione da rete.

In assenza del comando di priorità "PRIOR. IN1" e di quello "MUTE IN1" (per disattivare l'ingresso 1), si ha la miscelazione dei segnali presenti agli ingressi 1 e 2.

IL VOLUME DELLA SORGENTE MUSICALE (ES. LETTORE CD, RADIO, ECC.) COLLEGATA ALL'INGRESSO 2 PUÒ ESSERE IN PARTE REGOLATO TRAMITE IL RISPETTIVO CONTROLLO DI GUADAGNO GAIN [7 / 11] POSTO SUL PANNELLO POSTERIORE.

In presenza del comando di priorità "PRIOR.IN1", l'ingresso 2 è disattivato.

In presenza del comando "MUTE IN1", l'ingresso 1 è disattivato.

IL COMANDO "PRIOR.IN1" È PRIORITARIO SU QUELLO "MUTE IN1".

Per ciascun amplificatore, utilizzare una sola uscita tra le 3 disponibili: 100 V, 70 V, 4 Ω.

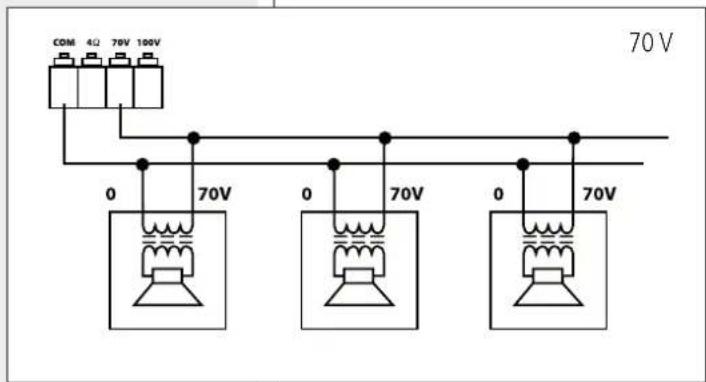

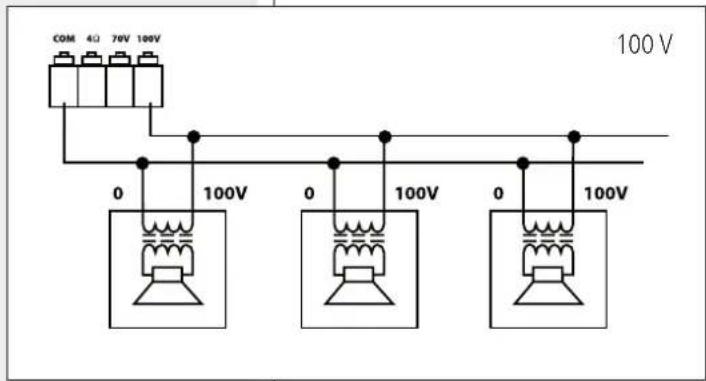

USCITE A TENSIONE COSTANTE 70 / 100 V

• Ogni diffusore deve avere un trasformatore di linea con tensione d'ingresso uguale a quella della linea (70 / 100 V).
• La somma delle potenze di tutti i diffusori collegati non deve essere superiore a quella massima di un amplificatore (UP 2082: 80 W; UP 2162: 160 W).

COM 4Ω 70V 100V 100 V 0 100V 0 100V 0 100V

CDM 4Ω 70V 100V 70V 0 70V 0 70V 0 70V

- L'impedenza totale dei diffusori non deve essere inferiore a 4 Ω.

NOTA: UN'IMPEDENZA COMPLESSIVA UGUALE A 4 Ω PERMETTE LA MASSIMA EROGAZIONE DI POTENZA DELL'AMPLIFICATORE; UN'IMPEDENZA SUPERIORE COMPORTA UNA RIDUZIONE DELLA POTENZA EROGATA (ES. 8 Ω: CIRCA ½ POTENZA; 16 Ω: CIRCA ¼ POTENZA); UN'IMPEDENZA INFERIORE A 4 Ω SOVRACCARICA L'AMPLIFICATORE.

• La somma delle potenze dei diffusori deve essere adeguata alla potenza massima di un amplificatore (UP 2082: 80W su 4 Ω; UP 2162: 160 W su 4 Ω).
• La lunghezza delle linee diffusori deve essere ridotta al minimo (una lunga distanza può richiedere l'uso di cavi con sezioni elevate).
• Non utilizzare contemporaneamente il collegamento a bassa impedenza (4 Ω) e quello ad alta impedenza (70V o 100V); fare ciò sovraccarica l'amplificatore.

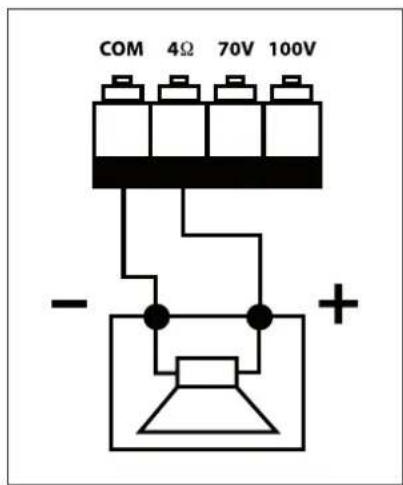

COM 4Ω 70V 100V - +

CAMBIO TENSIONE DI FUNZIONAMENTO DELL'APPARECCHIO

IMPORTANTE: LA PRESENTE SEZIONE DEL MANUALE RIGUARDA IL SOLO PERSONALE QUALIFICATO. LE SEGUENTI OPERAZIONI NON DEVONO ESSERE EFFETTUADE DIRETTAMENTE DALL'UTENTE.

Togliere la tensione dall'apparecchio (scollegando il cavo d'alimentazione dalla presa di rete).

Rimuovere il coperchio superiore dell'apparecchio.

All'interno sono presenti 2 amplificatori identici: il cambio di tensione dovrà essere apportato su entrambi.

IMPORTANTE

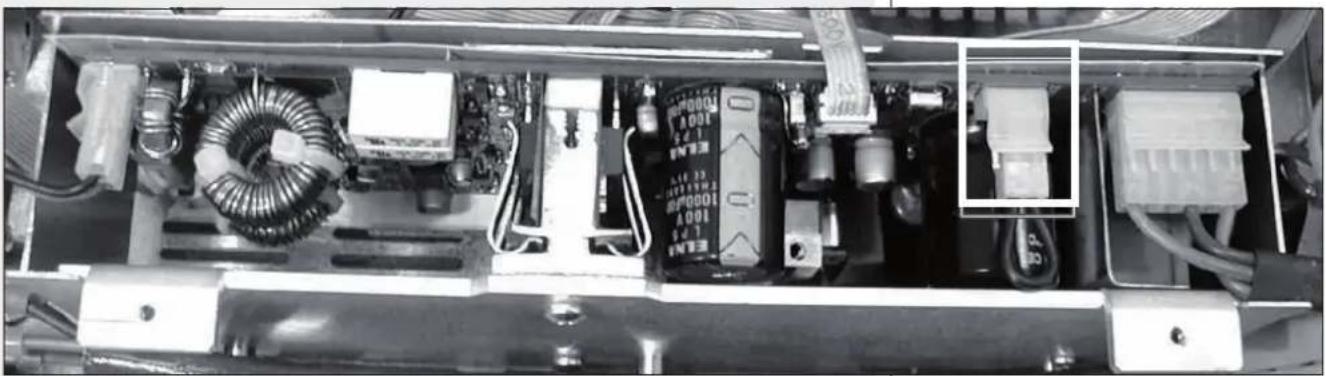

Individuare il connettore per il cambio di tensione 230 / 115 V (nella foto 1 è evidenziato con un quadrato).

Con tensione di rete 230 V, porre (o lasciare) il connettore nella posizione 230Vac (vedere la foto 2) in accordo con la serigrafia del circuito stampato (in modo che il polo centrale sia collegato a quello destro, guardando il connettore frontalmente).

Con tensione di rete 115 V, porre (o lasciare) il connettore nella posizione 115Vac (vedere la foto 3) in accordo con la serigrafia del circuito stampato (in modo che il polo centrale sia collegato a quello sinistro, guardando il connettore frontalmente).

Rimontare il coperchio superiore dell'apparecchio.

Prima di collegare l'apparecchio rete, assicurarsi che entrambi i fusibili 16, 17 siano quelli corretti per la tensione in uso (specificati sul pannello posteriore sotto il fusibile dell'amplificatore A 17).

FOTO 1

FOTO 2

FOTO 3

AMPLIFICATORE

Potenza d'uscita (RMS)

Rispostainfrequenza

Rapporto segnale / rumore

Distorsione (a 1 kHz, potenza nom.)

CONTROLLI TONI

Bass

Treble

SENSIBILITÀ D'INGRESSO / IMPEDENZA

INPUT1

INPUT2

USCITE DIFFUSORI

Bassaimpedenza

Tensione costante (UP 2082)

Tensione costante (UP 2162)

PROTEZIONI

Amplificatore

Alimentazione

GENERALE

Tensione di alimentazione

Max. potenza assorbita (consumo)

Dimensioni (l, h, p)

Pesonetto

Sovraccarico, cortocircuito, termica

Fusibili di rete separati (uno per amplificatore)

115-230V / 50-60 Hz

442 mm, 87 mm, 230 mm (2 unità rack 19")

3,8 kg (UP 2082); 7 kg (UP 2162)

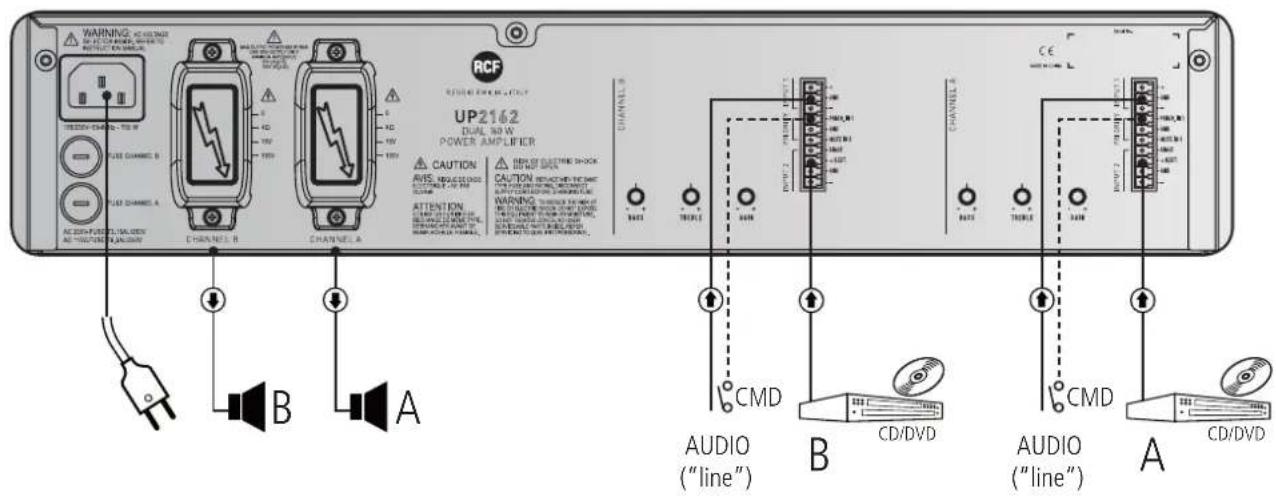

ESEMPIO COLLEGAMENTI

WARNING: AC/AC/AC/AC UP2162 DUAL 50W POWER AMPLIFIER RCF UP2162 CHANNEL R CHANNEL A CAUTION AVS. REDUCE SHOCK CAUTION REFLECTIVE SWITCH WARNING SWITCH SWITCH ATTENTION CONTROL SWITCH SWITCH CHANNEL R CHANNEL A CHANNEL B CHANNEL C CHANNEL D CHANNEL E CHANNEL F CHANNEL G CHANNEL H CHANNEL I CHANNEL J CHANNEL K CHANNEL L CHANNEL M CHANNEL N CHANNEL O CHANNEL P CHANNEL Q CHANNEL R CHANNEL S CHANNEL T CHANNEL U CHANNEL V CHANNEL W CHANNEL X CHANNEL Y CHANNEL Z CHANNEL Z' A/DVD B A CMD CD/DVD AUDIO ("line") CMD AUDIO ("line") A CD/DVD
