MANUALE UTENTE DPS 604X RCF

DISIMBALLO ED INSTALLAZIONE 18

PANNELLO FRONTALE 19

PANNELLO POSTERIORE 20

MODI DI FUNZIONAMENTO 22

VENTILAZIONE 26

DATI TECNICI 26

SAFETY PRECAUTIONS

IMPORTANT

Prima di collegare ed utilizzare questo prodotto, leggere attentamente le istruzioni contenute in questo manuale, il quale è da conservare per riferimenti futuri.

Il presente manuale costituisce parte integrante del prodotto e deve accompagnare quest'ultimo anche nei passaggi di proprietà, per permettere al nuovo proprietario di conoscere le modalità d'installazione e d'utilizzo e le avvertenze per la sicurezza. L'installazione e l'utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità.

ATTENZIONE: per prevenire i rischi di fiamme o scosse elettriche, non esporre mai questo prodotto alla pioggia o all'umidità; questo apparecchio è progettato per il solo uso all'interno.

AVVERTENZE PER LA SICUREZZA

1. Tutte le avvertenze, in particolare quelle relative alla sicurezza, devono essere lette con particolare attenzione, in quanto contengono importanti informazioni.

2. ALIMENTAZIONE DA RETE ELETTRICA

• La tensione di alimentazione dell'apparecchio ha un valore sufficientemente alto da costituire un rischio di folgorazione per le persone: non procedere mai all'installazione od alla connessione dell'apparecchio con il cavo dell'alimentazione collegato alla rete elettrica.
• Prima di alimentare questo prodotto, assicurarsi che tutte le connessioni siano corrette e che la tensione della vostra rete di alimentazione corrisponda quella di targa dell'apparecchio, in caso contrario rivolgetevi ad un rivenditore RCF.
• Le parti metalliche dell'apparecchio sono collegate a terra tramite il cavo di alimentazione. Un apparecchio avente costruzione di CLASSE I deve essere connesso alla presa di rete con un collegamento alla terra di protezione.
• Accertarsi che il cavo di alimentazione dell'apparecchio non possa essere calpestato o schiacciato da oggetti, al fine di salvaguardarne la perfetta integrità.
• Per evitare il rischio di shock elettrici, non aprire mai l'apparecchio: all'interno non vi sono parti che possono essere utilizzate dall'utente.

• La spina del cavo d'alimentazione è utilizzata come dispositivo di scollegamento e deve rimanere sempre facilmente accessibile.

• Impedire che oggetti o liquidi entrino all'interno del prodotto, perché potrebbero causare un corto circuito. L'apparecchio non deve essere esposto a stillicidio o a spruzzi d'acqua; nessun oggetto pieno di liquido (quali vasi) e nessuna sorgente di fiamma nuda (es. candele accese) deve essere posto sull'apparecchio.

• Non eseguire sul prodotto interventi / modifiche / riparazioni se non quelle espressamente descritte sul manuale istruzioni.

Contattare centri di assistenza autorizzati o personale altamente qualificato quando:

• l'apparecchio non funziona (o funziona in modo anomalo);
• il cavo di alimentazione ha subito gravi danni;
• oggetti o liquidi sono entrati nell'apparecchio;

• l'apparecchio ha subito forti urti.

• Qualora questo prodotto non sia utilizzato per lunghi periodi, scollegare il cavo d'alimentazione dalla rete elettrica.

• Nel caso che dal prodotto provengano odori anomali o fumo, spegnerlo immediatamente e scollegare il cavo d'alimentazione.

• I terminali marcati con il simbolo sono da ritenersi ATTIVI e PERICOLOSI ed il loro collegamento deve essere effettuato da PERSONE ADDESTRATE oppure si devono utilizzare cavi già pronti.

IMPORTANTE

ATTENZIONE

1. Non collegare a questo prodotto altri apparecchi e accessori non previsti.

Quando è prevista l'installazione sospesa, utilizzare solamente gli appositi punti di ancoraggio e non cercare di appendere questo prodotto tramite elementi non idonei o previsti allo scopo. Verificare inoltre l'idoneità del supporto (parete, soffitto, struttura ecc., al quale è ancorato il prodotto) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza dell'impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore. Per evitare il pericolo di cadute, non sovrapporre fra loro più unità di questo prodotto, quando questa possibilità non è espressamente contemplata dal manuale istruzioni.

1. RCF S.p.A. raccomanda vivamente che l'installazione di questo prodotto sia eseguita solamente da installatori professionali qualificati (oppure da ditte specializzate) in grado di farla correttamente e certificarla in accordo con le normative vigenti.

Tutto il sistema audio dovrà essere in conformità con le norme e le leggi vigenti in materia di impianti elettrici.

1. Sostegni e Carrelli

Se previsto, il prodotto va utilizzato solo su carrelli o sostegni consigliati dal produttore. L'insieme apparecchio-sostegno / carrello va mosso con estrema cura. Arresti improvvisi, spinte eccessive e superfici irregolari o inclinate possono provocare il ribaltamento dell'assieme.

1. Si devono considerare anche i fattori meccanici ed elettrici quando si installa un sistema audio professionale (oltre a quelli prettamente acustici, come la pressione sonora, gli angoli di copertura, la risposta in frequenza, ecc.).

2. Perdita dell'udito

L'esposizione ad elevati livelli sonori può provocare la perdita permanente dell'udito. Il livello di pressione acustica pericolosa per l'udito varia sensibilmente da persona a persona e dipende dalla durata dell'esposizione. Per evitare un'esposizione potenzialmente pericolosa ad elevati livelli di pressione acustica, è necessario che chiunque sia sottoposto a tali livelli utilizzi delle adeguate protezioni; quando si fa funzionare un trasduttore in grado di produrre elevati livelli sonori è necessario indossare dei tappi per orecchie o delle cuffie protettive. Consultare i dati tecnici contenuti nei manuali istruzioni per conoscere le massime pressioni sonore che i diffusori acustici sono in grado di produrre.

1. Non ostruire le griglie di ventilazione dell'unità. Collocare il prodotto lontano da fonti di calore e garantire la circolazione dell'aria in corrispondenza delle griglie di aerazione.

2. Non sovraccaricare gli amplificatori; verificare che non via sia una o più uscite in cortocircuito.

3. Non forzare mai gli organi di comando (tasti, manopole ecc.).

4. Non usare solventi, alcool, benzina o altre sostanze volatili per la pulitura delle parti esterne dell'unità, ma un panno asciutto.

NOTA SUI CAVI PER SEGNALI AUDIO

Per evitare fenomeni di rumorosità indotta sui cavi che trasportano segnali dai microfoni o di linea (per esempio 0dB), usare solo cavi schermati ed evitare di posarli nelle vicinanze di:

- apparecchiature che producono campi elettromagnetici di forte intensità;

- cavi di rete;

- linee che alimentano altoparlanti.

DESCRIZIONE

DPS 604X è un amplificatore in "classe D", un finale di potenza avente quattro canali indipendenti, di dimensioni compatte (un'unità rack 19") e leggero, per uso professionale in sistemi installati.

La sua potenza nominale è 230 W RMS su 2 Ω per ciascuno dei quattro canali (2 x 400 W RMS a ponte su 4 Ω).

CARATTERISTICHE PRINCIPALI:

• risposta rapida e bassa distorsione;
• otto differenti modi di funzionamento, due dei quali con crossover interno;
• protezioni interne assicuranti alta affidabilità e sicurezza;
• connettori Euroblock sia per gli ingressi audio sia per le uscite amplificate (per il collegamento dei diffusori acustici).

DISIMBALLO ED INSTALLAZIONE

Verificare se il cartone per l'imballo ed il contenuto hanno subito dei danni durante il trasporto (nel caso che l'amplificatore sia danneggiato, informare immediatamente il rivenditore e lo spedizioniere).

È sempre consigliabile tenere il materiale d'imballo, perfino nel caso che l'amplificatore sia arrivato in buone condizioni.

I cavi per gli ingressi audio e le uscite amplificate non sono inclusi.

Ciascun amplificatore occupa una singola unità di un rack standard 19".

L'AMPLIFICATORE NON DOVREBBE ESSERE POSTO IN LUOGHI CON:

• temperatura troppo elevata, polvere o umidità eccessiva;
• macchine del fumo con l'uscita orientata verso l'amplificatore;
• uscite d'aria riscaldata;
• vibrazioni permanenti;
• forti campi elettromagnetici (dovuti a trasformatori, trasmettitori, ecc.).

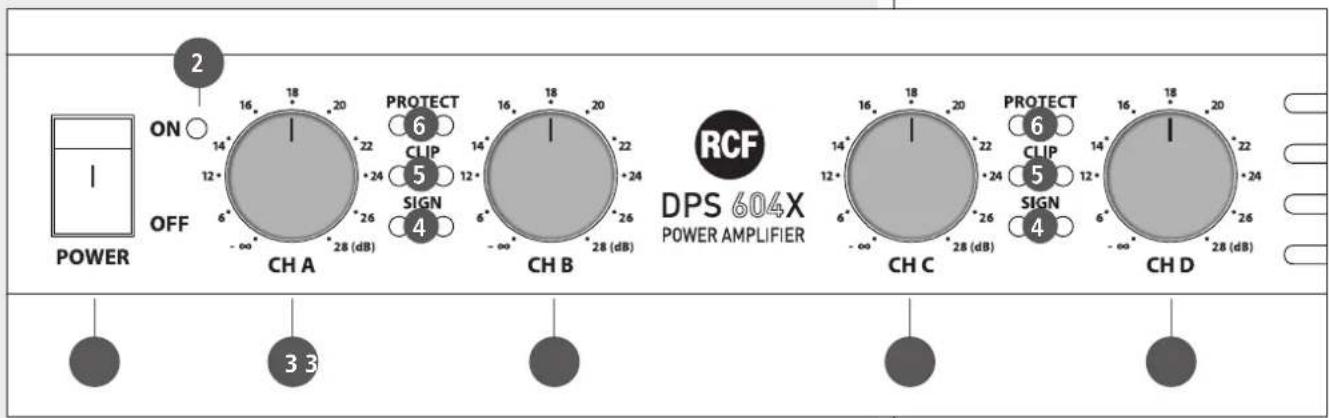

2 ON OFF POWER CH A PROTECT 6 CLIP 5 SIGN 4 CH B RCF DPS 604X POWER AMPLIFIER CH C PROTECT 6 CLIP 5 SIGN 4 CH D

1 Interruttore principale POWER dell'amplificatore (ON: acceso; OFF: spento). Prima di accendere l'amplificatore, controllare tutte le connessioni e ruotare completamente in senso antiorario i controlli di livello 3 di tutti i quattro canali.
2 LED POWER: indica l'accensione dell'amplificatore.
3 Quattro controlli (uno per ogni canale) per la regolazione del livello d'uscita dei rispettivi canali dell'amplificatore. Ruotarli in senso orario per aumentare i livelli d'uscita (28 dB = livello massimo) od antiorario per diminuirli. Impostare il livello di un canale inutilizzato su -∞ (ruotare il controllo completamente in senso antiorario).

SE I CANALI A E B SONO MESSI "A PONTE", USARE SOLO IL CONTROLLO DEL CANALE A; SE I CANALI C E D SONO MESSI "A PONTE", USARE SOLO IL CONTROLLO DEL CANALE C.

4 LED SIGNAL: quando acceso, indica la presenza del segnale nel rispettivo ingresso.
5 CLIP LED: indicatore di "clipping" che si accende quando la distorsione del segnale nel rispettivo canale eccede lo 0,5%; in tal caso, il livello del segnale è troppo alto ed è necessario diminuire il rispettivo volume (ruotare in senso antiorario il controllo 3).
6 LED PROTECT: indicatore di inserimento della protezione; la rispettiva uscita è disattivata.

Assicurarsi che la griglia di ventilazione 19 non sia ostruita e che vi sia spazio sufficiente per la corretta aerazione dell'amplificatore; controllare inoltre il cavo per il collegamento ai diffusori acustici.

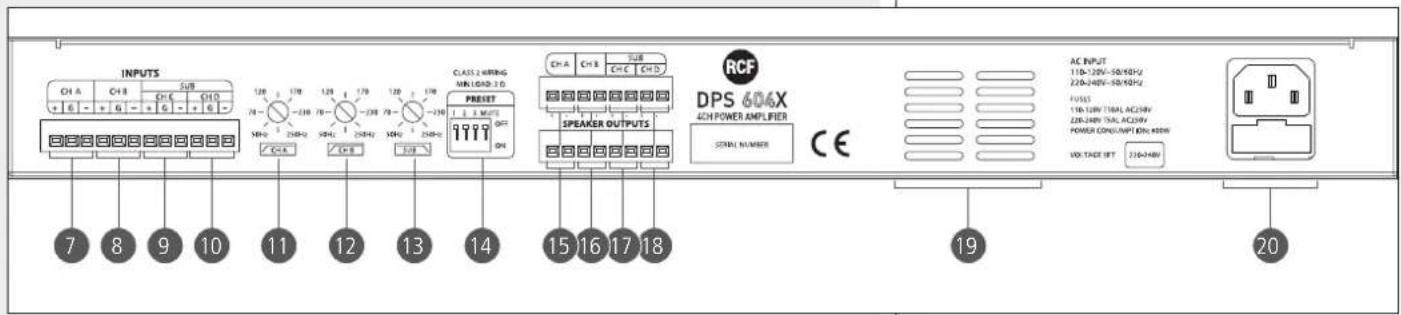

INPUTS CH A CH B SUB + 1 6 - + 6 - + G - + G - 7 8 9 10 11 12 13 14 15 16 17 18 19 20 CLASS I WIRING MIN LOAD 2.0 PRESET 1 2 3 MxFS SPEAKER OUTPUTS DPS 606X 4CH POWER AMPLIFIER STUAL NUMBER CE AC INPUT 110-32WV-50/10Hz 220-24WV-50/10Hz FUS 116-32WV TIAL AC25W 220-24WV TIAL AC25W POWER CON/OPTION ON R25W VOLTAGE SET 220-RW 7 8 9 10 11 12 13 14 15 16 17 18 19 20

CONNETTORI EUROBLOCK DEGLI INGRESSI AUDIO

GLI INGRESSI AUDIO SI COLLEGANO TRAMITE I CONNETTORI EUROBLOCK IN DOTAZIONE. CONTATTI PER IL COLLEGAMENTO BILANCIATO: + (POSITIVO), - (NEGATIVO), G (MASSA). CONTATTI PER IL COLLEGAMENTO SBILANCIATO: + (POSITIVO), G (MASSA).

7 INGRESSO AUDIO BILANCIATO DEL CANALE A

8 INGRESSO AUDIO BILANCIATO DEL CANALE B Non collegare questo ingresso quando i canali A e B sono messi "a ponte".

9 INGRESSO AUDIO BILANCIATO DEL CANALE C

10 INGRESSO AUDIO BILANCIATO DEL CANALE D Non collegare questo ingresso quando i canali C e D sono messi "a ponte".

CROSSOVER INTERNO

IL CROSSOVER INTERNO È INSERITO SOLO NELLE MODALITÀ DI FUNZIONAMENTO 7 E 8. SONO PRESENTI DUE FILTRI PASSA-ALTO (CANALI A E B, PER DIFFUSORI "SATELLITI") ED UN PASSA-BASSO PER SUBWOOFER; LE FREQUENZE DI TAGLIO SONO IMPOSTABILI DA 50 Hz A 250 Hz.

11 SELETTORE FREQUENZA DI TAGLIO DEL FILTRO PASSA-ALTO (CANALE A)

12 SELETTORE FREQUENZA DI TAGLIO DEL FILTRO PASSA-ALTO (CANALE B)

13 SELETTORE FREQUENZA DI TAGLIO DEL FILTRO PASSA-BASSO PER SUBWOOFER (CANALI C-D)

14 MICROINTERRUTTORI (dip-switch) "PRESET" PER LA SELEZIONE DELLE MODALITÀ DI FUNZIONAMENTO Importante: assicurarsi che l'amplificatore sia spento prima di impostare i dip-switch.

MODO	PRESETDIP SWITCH				DESCRIZIONE	INGRESSIUSATI
	1 2 3 MUTE
1 off off off off	canali A-	B-C-D:	tutti indipendenti.	A B C D
2 ON off off off	canali A-	B-C-D:	tutti uniti tra	loro. A
3 off ON off off	canali A-B: "a ponte"; canali			C-D: "a ponte". A C
4 ON ON off off	canali A-B: uniti; canali C-D:			uniti. A C
5	off	off	ON	off	canali A-B: indipendenti; canali C-D: "a ponte".	A B C
6 ON off ON	off	canali A-B: uniti; canali C-D: "a ponte".			A C
7 off ON ON	off			canali A-B: indipendenti; canali C-D: "a ponte".Il crossover interno è inserito; ingresso SUB: C .		A B(SUB: C)
8 ON ON ON	off			canali A-B: indipendenti. canali C-D: "a ponte".Il crossover interno è inserito; ingresso SUB: A+B		A B
MUTE	---	---	---	ON	L'amplificatore è disattivato.

DOPPIO CONNETTORE EUROBLOCK PER I COLLEGAMENTI AI DIFFUSORI ACUSTICI

Il terminale superiore e quello inferiore sono internamente collegati insieme (in parallelo), pertanto possono essere usati indifferentemente (od entrambi, per comodità, ad esempio quando si collegano più diffusori a ciascun canale).

Quando i canali A e B sono messi "a ponte" (modalità 3), A+ è il contatto positivo e B+ quello negativo; quando i canali C e D sono messi "a ponte" (modalità 3, 5, 6, 7, 8), C+ è il contatto positivo e D+ quello negativo.

L'impedenza complessiva dei diffusori acustici non deve essere inferiore a:

• 2 Ω, all'uscita di un singolo canale indipendente (od unito ad altri);
• 4 Ω, all'uscita comune di due canali messi "a ponte".

19 GRIGLIA PER LA VETILAZIONE

Assicurarsi che la griglia non sia ostruita e che via sia sufficiente spazio per l'aerazione corretta dell'amplificatore.

20 INGRESSO PER IL CAVO D'ALIMENTAZIONE / PORTAFUSIBILE

Collegare il cavo d'alimentazione solo ad una presa di rete avente la messa a terra. Il fusibile di protezione deve corrispondere ai dati di targa riportati sulla serigrafia del pannello posteriore.

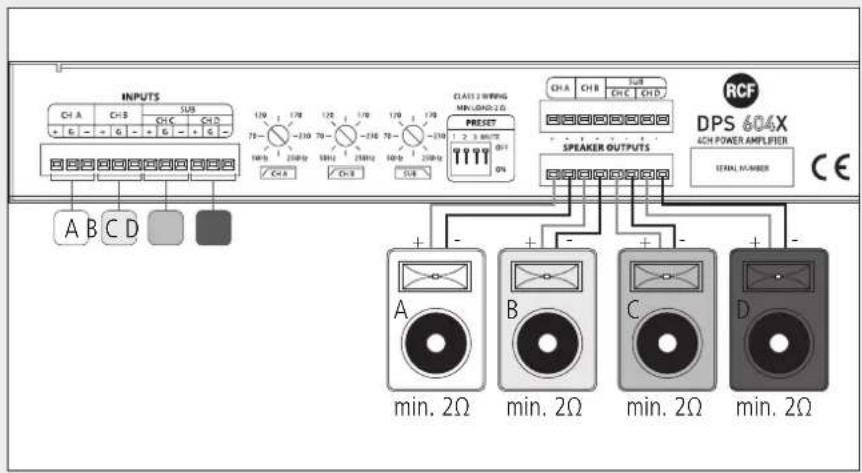

MODO 1: QUATTRO CANALI INDIPENDENTI

Tutti i quattro canali sono completamente indipendenti ed ogni controllo di livello (sul pannello frontale) agisce solo sulla rispettiva uscita altoparlanti.

L'impedenza minima ammessa del carico è 2 Ω per ogni uscita altoparlanti.

INPUTS CH A C+B SUB + - + - + - + - + A B C D 120 170 125 170 120 170 70-310 70-230 70-230 70-230 + - + - + - + - + C+A C+B CLASS 2 WIRING MIN. LOAD 2.0Ω PRESSET 2.3 MOUNT CH A CH B S/WR SPEAKER OUTPUTS DPS 604X DCN POWER AMPLIFIER TOTAL NUMBER CE + - min. 2Ω B C D + - min. 2Ω + - min. 2Ω + - min. 2Ω

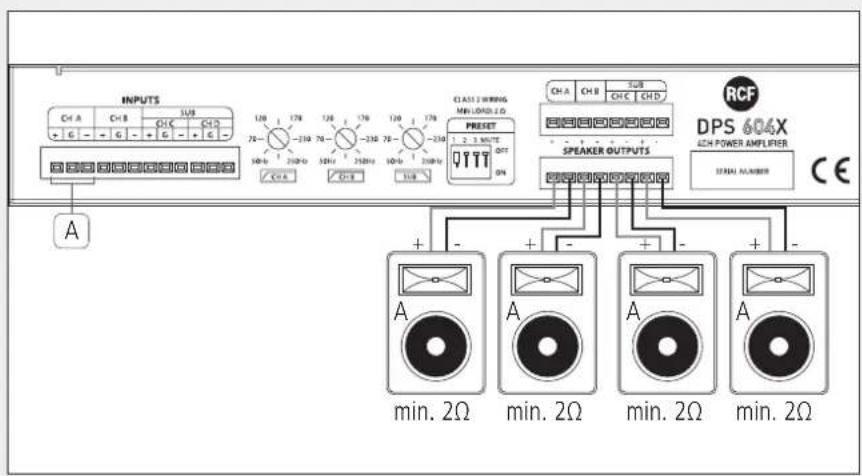

MODO 2: UNICO SEGNALE INVIATO AI QUATTRO CANALI UNITI TRA LORO

Il segnale audio d'ingresso del canale A è inviato a tutte le quattro uscite altoparlanti.

Ogni controllo di livello (sul pannello frontale) agisce solo sulla rispettiva uscita altoparlanti.

L'impedenza minima ammessa del carico è 2 Ω per ogni uscita altoparlanti.

INPUTS CH A CH B SUB + G - + G - + G - + G CLASS 2 WIRING MIN LOAD 1.0 70- 120 170 120 170 120 170 50Hz 250Hz 30Hz 250Hz 50Hz 250Hz PRRESET 1.2.3 MUTE OFF ON Ch A CH B SUB CH C CH D SPEAKER OUTPUTS DPS 604X DCN POWER AMPLIFIER CE A min. 2Ω A min. 2Ω A min. 2Ω A min. 2Ω

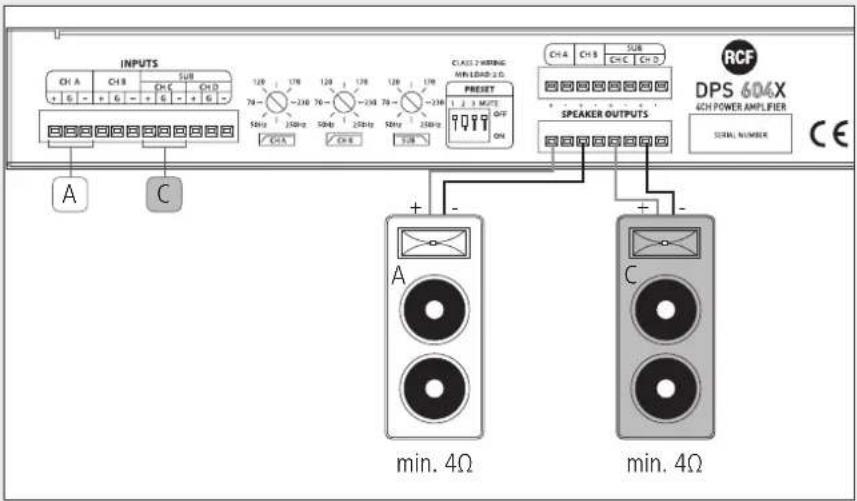

Tutti i canali sono messi "a ponte" (due coppie): questo comporta un raddoppio della tensione d'uscita per ottenere una potenza doppia (su un carico avente impedenza doppia).

Ciascuna coppia di canali ha in comune lo stesso segnale d'ingresso:

• quello del canale A per la coppia A-B;
• quello del canale C per la coppia C-D.

I livelli d'uscita sono regolabili solo dai controlli dei canali A e C posti sul pannello frontale (ruotare completamente in senso antiorario i controlli di livello dei canali B e D).

L'impedenza minima ammessa del carico è 4 Ω per ogni uscita altoparlanti.

Prestare attenzione al collegamento dei diffusori acustici alle uscite dell'amplificatore:

• canali A-B "a ponte", A+ è il contatto positivo e B+ quello negativo;
• canali C-D "a ponte", C+ è il contatto positivo e D+ quello negativo.

INPUTS CH A CH B SUB + 6 - + 6 - + 6 - + 6 - A C CLASS 2 WIRING MIN LOAD 2.0 PRESIST 1 2 3 MUTE OFF ON CH A CH B SUB SUB C H C C H D SPEAKER OUTPUTS C min. 4Ω min. 4Ω DPS 604X 4CH POWER AMPLIFIER Signal NUMBER CE

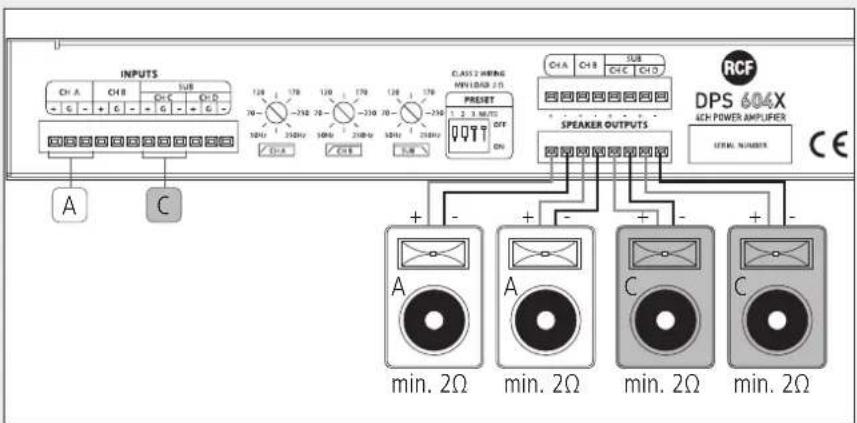

Il segnale audio d'ingresso del canale A è inviato ad entrambe le uscite altoparlanti dei canali A e B.

Il segnale audio d'ingresso del canale C è inviato ad entrambe le uscite altoparlanti dei canali C e D.

Ogni controllo di livello (sul pannello frontale) agisce solo sulla rispettiva uscita altoparlanti.

L'impedenza minima ammessa del carico è 2 Ω per ogni uscita altoparlanti.

INPUTS CH A CH B 1/2 + G - + G - + G - + 70- 70- 70- 70- 70- 70- 70- 70- 70- 70- CASS 2 WIRING MP1/DBR 2.5 PRESSET 1.2.3 M/FTI OFF ON A C min. 2Ω A min. 2Ω C min. 2Ω C min. 2Ω RCF DPS 604X LCH POWER AMPLIFIER UNITAL NUMBER CE

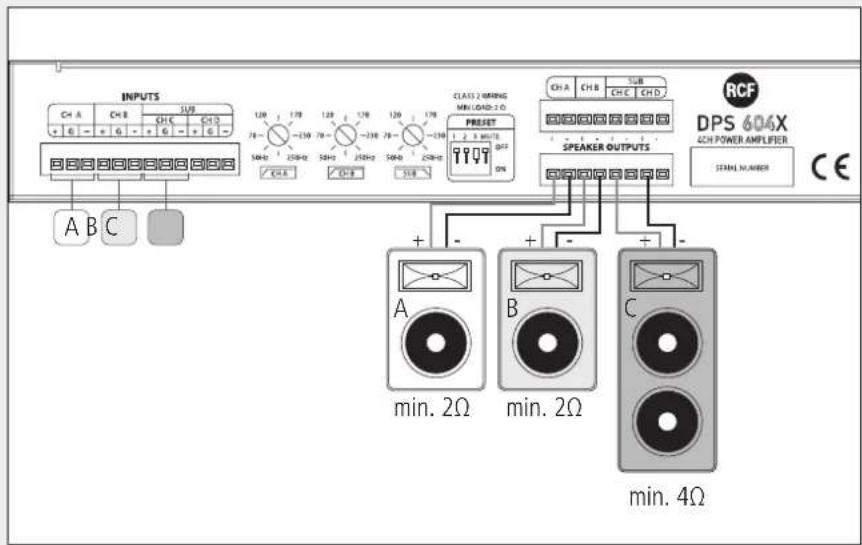

CANALI A e B: sono completamente indipendenti e ciascuno dei due controlli di livello (sul pannello frontale) agisce solo sulla rispettiva uscita altoparlanti. L'impedenza minima ammessa del carico è 2 Ω per ogni uscita altoparlanti.

CANALI C e D: questi sono messi "a ponte" e hanno in comune lo stesso segnale d'ingresso (quello del canale C), ciò comporta un raddoppio della tensione d'uscita per ottenere una potenza doppia (su un carico avente impedenza doppia). Il livello d'uscita è regolabile solo dal controllo del canale C posto sul pannello frontale (ruotare completamente in senso antiorario il controllo di livello del canale D). L'impedenza minima ammessa del carico è 4 Ω. Prestare attenzione al collegamento dei diffusori acustici alle uscite dell'amplificatore: C+ è il contatto positivo e D+ quello negativo.

INPUTS C+ A C+ B S2B + 6 - + 6 - + 6 - + 6 - A B C 12R 178 12R 178 120 178 50Hz 250Hz 50Hz 250Hz 50Hz 250Hz CLASS 2 WIRING MIN LOAD 2.0 PREFET 1.2.3 MUTE DPS ON CH-A CH-B S2B CH-C CH-D SPEAKER OUTPUTS min. 2Ω min. 2Ω min. 4Ω RCF DPS 604X ACH POWER AMPLIFIER STRAW NUMBER CE

Come il modo 5, ma i CANALI A e B sono uniti. Il segnale audio d'ingresso del canale A è inviato ad entrambe le uscite altoparlanti dei canali A e B e ciascuno dei due controlli di livello (sul pannello frontale) agisce solo sulla rispettiva uscita altoparlanti. L'impedenza minima ammessa del carico è 2 Ω per ogni uscita altoparlanti.

I CANALI C e D sono messi "a ponte" (ingresso comune: canale C), vedere il modo 5. L'impedenza minima ammessa del carico è 4 Ω.

INPUTS CH A CH B SUB + 6 - + 6 - + 6 - C10 C10 C10 C10 C10 C10 C10 C10 CLASS 2 NAME MIN LOAD 2 Ω PRESET 1.2 MATE 0.7Ω 0.5Ω 0.3Ω 0.1Ω 0.0Ω A C min. 2Ω min. 2Ω min. 4Ω C DPS 604X 4CH POWER AMPLIFIER SERIAL NUMBER CE

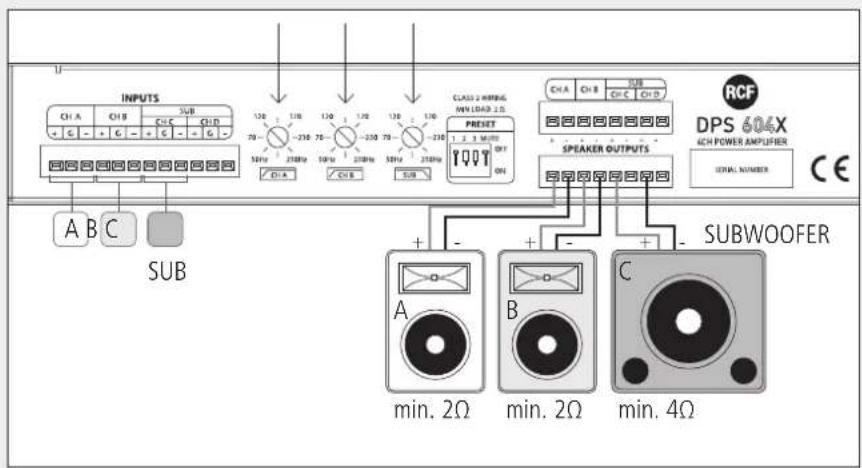

MODO 7: CANALI A-B INDIPENDENTI, CANALI C-D A PONTE (PER SUBWOOFER) CROSSOVER INTERNO INSERITO; INGRESSO SUB: CANALE C

CANALI A e B: sono completamente indipendenti e ciascuno dei due controlli di livello (sul pannello frontale) agisce solo sulla rispettiva uscita altoparlanti.

Entrambi i filtri passa-alto dei canali A e B sono inseriti.

L'impedenza minima ammessa del carico è 2 Ω per ogni uscita altoparlanti.

CANALI C e D (SUB): questi sono messi "a ponte" e hanno in comune lo stesso segnale d'ingresso (quello del canale C), ciò comporta un raddoppio della tensione d'uscita per ottenere una potenza doppia (su un carico avente impedenza doppia). Il livello d'uscita è regolabile solo dal controllo del canale C posto sul pannello frontale (ruotare completamente in senso antiorario il controllo di livello del canale D). Il filtro passa-basso per il/i subwoofer è inserito.

L'impedenza minima complessiva dei subwoofer è 4 Ω.

Prestare attenzione al collegamento del/dei subwoofer alle uscite dell'amplificatore: C+ è il contatto positivo e D+ quello negativo.

INPUTS CH A CH B SUB + G - + G - + G - G A B C SUB 120 118 110 102 130 170 70 250Hz 250Hz 50Hz 250Hz 50Hz 250Hz D-A CH B SUB CLASS 2 MIRING MIN LOAD 2.5 PRESET 1.2.3 MOUT ON CH A CH B SUB CH C CH D SPEAKER OUTPUTS SPEAKER OUTPUTS SUBWOOFER min. 2Ω min. 2Ω min. 4Ω RCF DPS 604X ICH POWER AMPLIFIER IAL NO NUMBER CE

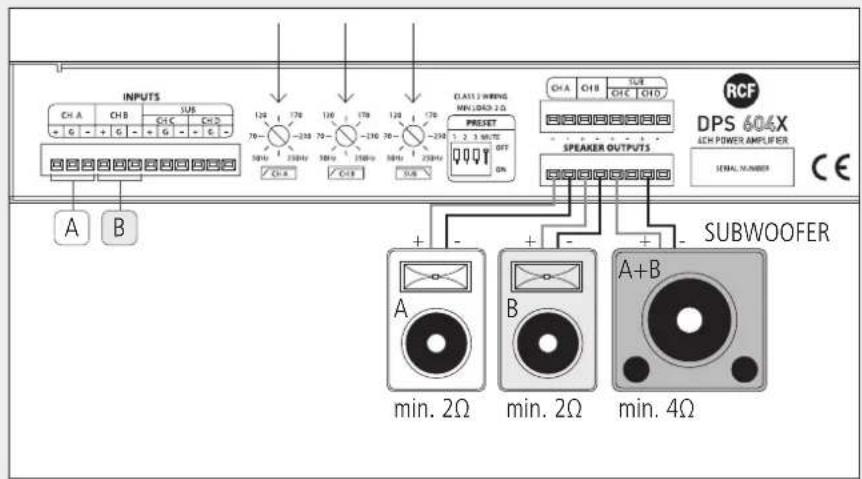

MODO 8: CANALI A-B INDIPENDENTI, CANALI C-D A PONTE (PER SUBWOOFER) CROSSOVER INTERNO INSERITO; INGRESSO SUB: CANALI A+B

Come il modo 7, ma il segnale comune inviato al/ai subwoofer è la somma dei canali A più B. Tutti i filtri del crossover sono inseriti.

CANALI A e B: l'impedenza minima ammessa del carico è 2 Ω per ogni uscita altoparlanti. CANALI C e D: l'impedenza minima complessiva dei subwoofer è 4 Ω.

Prestare attenzione al collegamento del/dei subwoofer alle uscite dell'amplificatore: C+ è il contatto positivo e D+ quello negativo.

INPUTS CH A CH B SUS + G - + G - + G - + G 124 178 126 178 128 178 70- 230 70- 230 70- 230 50Hz 350Hz 350Hz 350Hz 350Hz CLASS 2 WIRING MIN. LOAD 2 Ω PRESSET 1.2.3 WRITE ON CH A CH B SUS CH C CH D 8000000000000000000000000000000000000000000000000000000000000000 RCF DPS 604X LEK POWER AMPLIFIER SERIAL NUMBER CE A B + - min. 2Ω B + - min. 2Ω min. 4Ω A+B SUBWOOFER

L'amplificatore DPS 604X ha un sistema di raffreddamento con ventilazione forzata per mantenere una bassa temperatura di funzionamento.

Assicurarsi che vi sia spazio sufficiente sia davanti il pannello frontale sia tutt'intorno.

Data l'installazione in un armadio rack, non utilizzare porte (od altre coperture) sia sul lato anteriore sia su quello posteriore.

DATI TECNICI

POTENZA NOMINALE D'USCITA RMS(singoli canali)	4 x 80 W su 8 Ω4 x 150 W su 4 Ω4 x 230 W su 2 Ω
POTENZA NOMINALE D'USCITA RMS("a ponte")	2 x 300 W su 8 Ω2 x 400 W su 4 Ω
Risposta in frequenza	20 Hz ÷ 14,1 kHz (+0/-3 dB) su 2 Ω20 Hz ÷ 24 kHz (+0,5/-3 dB) su 4 Ω20 Hz ÷ 33 kHz (+1,5/-3 dB) su 8 Ω
Distorsione (T.H.D.) 0,10%
Rapporto segnale / rumore >95 dB
Guadagno dell'amplificatore 28 ±0,5 dB
Fattore di smorzamento >200
Diafonia tra canali < 70 dB
Impedenza d'ingresso	20 kΩ (bilanciato), 10 kΩ (sbilanciato)
Sensibilità ingressi 0,9-1,1 V (0±1dBV)
Protezioni	Cortocircuito, circuito aperto, deriva termica, ultrasuoni, radiofrequenza, carichi reattivi o non corrispondenti, fusibili interni.
Connettori Euroblock
Tensione di funzionamento 115 / 230 V (secondo il modello), 50/60 Hz
Dimensioni (l, h, p) 483 mm, 44 mm, 281 mm (un'unità rack 19")
Peso netto 4,5 kg

Salvo eventuali errori ed omissioni.

RCF S.p.A. si riserva il diritto di apportare modifiche senza preavviso.
