Tipo di prodotto	Diffusore passivo a 2 vie
Tipo di altoparlante	Bass-reflex, montabile su stativo
Dimensione woofer	5,25" (133 mm) al neodimio
Tipo di tweeter	1" (25 mm) driver a compressione
Risposta in frequenza	75 Hz - 20 kHz
Potenza gestibile (RMS)	120 W
Potenza gestibile (Picco)	240 W
Impedenza	8 ohm
Sensibilità (1W/1m)	89 dB
Dimensioni (L x A x P)	180 x 300 x 200 mm
Peso	4,5 kg (9,9 libbre)
Materiale del cabinet	Composito in polipropilene
Colore	Finitura nera strutturata
Opzioni di montaggio	Montaggio su asta da 35 mm, punti di ancoraggio M8
Accessori inclusi	Piedini in gomma, cavo altoparlante (3 m)
Alimentazione	Passiva (nessun amplificatore integrato)
Amplificatore consigliato	200-300 W RMS su 8 ohm
Manutenzione	Pulire con panno asciutto; non usare solventi
Istruzioni di sicurezza	Tenere lontano dall'acqua; consultare il manuale per la sicurezza completa
Disponibilità parti di ricambio	Woofer, tweeter e griglie di ricambio tramite supporto RCF

Domande frequenti - TT051-A RCF

Come collego gli altoparlanti a un amplificatore?

Utilizzare un cavo per altoparlanti standard con spine a banana o filo nudo. Collegare il terminale positivo all'uscita positiva dell'amplificatore e il negativo al negativo. Assicurarsi che l'amplificatore sia spento durante i collegamenti.

Qual è la potenza dell'amplificatore consigliata per questo altoparlante?

RCF consiglia un amplificatore con 200-300 W RMS su 8 ohm per canale per prestazioni e headroom ottimali. L'uso di una potenza troppo bassa può causare clipping.

Posso montare questi altoparlanti su parete o soffitto?

Sì, il TT051-A ha inserti filettati M8 per l'uso con staffe da parete/soffitto opzionali. Assicurarsi che l'hardware di montaggio possa sostenere il peso dell'altoparlante (4,5 kg).

Qual è l'impostazione di impedenza corretta per più altoparlanti?

Se collegati in parallelo, l'impedenza totale diminuirà. Per due altoparlanti da 8 ohm in parallelo, il carico diventa 4 ohm. Controllare la valutazione di impedenza minima dell'amplificatore.

Come pulisco la griglia dell'altoparlante?

Usare una spazzola morbida o un aspirapolvere con bocchetta a bassa aspirazione per rimuovere la polvere. Per lo sporco ostinato, pulire delicatamente con un panno in microfibra umido. Non esercitare pressione sui driver.

C'è un posizionamento consigliato per il miglior suono?

Posizionare gli altoparlanti all'altezza delle orecchie quando seduti e orientarli verso l'area di ascolto. Tenerli ad almeno 30 cm dalle pareti per evitare accumuli di bassi.

Quali sono le dimensioni e il peso dell'altoparlante?

L'altoparlante misura 180 x 300 x 200 mm (L x A x P) e pesa 4,5 kg. Le dimensioni complete sono nel manuale.

Posso usare questo altoparlante all'aperto?

Il TT051-A è progettato per uso interno solo. L'esposizione a umidità o temperature estreme può danneggiare i componenti. Usare in area coperta se all'aperto.

Cosa devo fare se non c'è suono?

Controllare tutte le connessioni: cavo altoparlante, alimentazione amplificatore e sorgente. Verificare che l'amplificatore non sia in mute o modalità di protezione. Testare con un altro altoparlante per isolare il problema.

Sono disponibili parti di ricambio?

Sì, RCF offre parti di ricambio come woofer, tweeter e griglie. Contattare i centri di assistenza RCF autorizzati per ordinare. Fare riferimento al manuale per i numeri delle parti.

MANUALE UTENTE TT051-A RCF

1. Tutte le avvertenze, in particolare quelle relative alla sicurezza, devono essere lette con particolare attenzione, in quanto contengono importanti informazioni.

2. Alimentazione diretta da rete

La tensione di alimentazione dell'apparecchio ha un valore sufficientemente alto da a. costituire un rischio di folgorazione per le persone: non procedere mai all'installazione o connessione dell'apparecchio con l'alimentazione inserita.

Prima di alimentare questo prodotto, assicurarsi che tutte le connessioni siano corrette b. e che la tensione della vostra rete di alimentazione corrisponda quella di targa dell'apparecchio, in caso contrario rivolgetevi ad un rivenditore RCF.

Le parti metalliche dell'apparecchio sono collegate a terra tramite il cavo di c. alimentazione. Un apparecchio avente costruzione di CLASSE I deve essere connesso alla presa di rete con un collegamento alla terra di protezione.

Accertarsi che il cavo di alimentazione dell'apparecchio non possa essere calpestato o d. schiacciato da oggetti, al fine di salvaguardarne la perfetta integrità.

Per evitare il rischio di shock elettrici, non aprire mai l'apparecchio: all'interno non vi e. sono parti che possono essere utilizzate dall'utente.

1. Impedire che oggetti o liquidi entrino all'interno del prodotto, perché potrebbero causare un corto circuito. L'apparecchio non deve essere esposto a stillicidio o a spruzzi d'acqua; nessun oggetto pieno di liquido, quali vasi, deve essere posto sull'apparecchio.

Nessuna sorgente di fiamma nuda (es. candele accese) deve essere posta sull'apparecchio.

1. Non eseguire sul prodotto interventi / modifiche / riparazioni se non quelle espressamente descritte sul manuale istruzioni.

Contattare centri di assistenza autorizzati o personale altamente qualificato quando:

l'apparecchio non funziona (o funziona in modo anomalo). -

Il cavo di alimentazione è danneggiato. -

Oggetti o liquidi sono entrati nell'apparecchio. -

- L'apparecchio ha subito forti urti.

1. Qualora questo prodotto non sia utilizzato per lunghi periodi, scollegare il cavo d'alimentazione.

2. Nel caso che dal prodotto provengano odori anomali o fumo, spegnerlo immediatamente e scollegare il cavo d'alimentazione.

3. Non collegare a questo prodotto altri apparecchi e accessori non previsti.

Quando è prevista l'installazione sospesa, utilizzare solamente gli appositi punti di ancoraggio e non cercare di appendere questo prodotto tramite elementi non idonei o previsti allo scopo.

Verificare inoltre l'idoneità del supporto (parete, soffitto, struttura ecc., al quale è ancorato il prodotto) e dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire la sicurezza dell'impianto / installazione nel tempo, anche considerando, ad esempio, vibrazioni meccaniche normalmente generate da un trasduttore.

Per evitare il pericolo di cadute, non sovrapporre fra loro più unità di questo prodotto, quando questa possibilità non è espressamente contemplata dal manuale istruzioni.

1. La RCF S.p.A. raccomanda vivamente che l'installazione di questo prodotto sia eseguita solamente da installatori professionali qualificati (oppure da ditte specializzate) in grado di farla correttamente e certificarla in accordo con le normative vigenti. Tutto il sistema audio dovrà essere in conformità con le norme e le leggi vigenti in materia di impianti elettrici.

IMPORTANTE

1. Sostegni e Carrelli. Se previsto, il prodotto va utilizzato solo su carrelli o sostegni consigliati dal produttore. L'insieme apparecchio-sostegno / carrello va mosso con estrema cura. Arresti improvvisi, spinte eccessive e superfici irregolari o inclinate possono provocare il ribaltamento dell'assieme.

2. Vi sono numerosi fattori meccanici ed elettrici da considerare quando si installa un sistema audio professionale (oltre a quelli prettamente acustici, come la pressione sonora, gli angoli di copertura, la risposta in frequenza, ecc.).

11. Perdita dell'udito

L'esposizione ad elevati livelli sonori può provocare la perdita permanente dell'udito. Il livello di pressione acustica pericolosa per l'udito varia sensibilmente da persona a persona e dipende dalla durata dell'esposizione. Per evitare un'esposizione potenzialmente pericolosa ad elevati livelli di pressione acustica, è necessario che chiunque sia sottoposto a tali livelli utilizzi delle adeguate protezioni; quando si fa funzionare un trasduttore in grado di produrre elevati livelli sonori è necessario indossare dei tappi per orecchie o delle cuffie protettive. Consultare i dati tecnici del manuale d'uso per conoscere le massime pressioni sonore che i monitor da studio sono in grado di produrre.

NOTE IMPORTANTI

Per evitare fenomeni di rumorosità indotta sui cavi che trasportano segnali dai microfoni o di linea (per esempio 0 dB), usare solo cavi schermati ed evitare di posarli nelle vicinanze di:

apparecchiature che producono campi elettromagnetici di forte intensità; - cavi di rete; -

linee che alimentano altoparlanti. -

PRECAUZIONI D'USO

PRECAUZIONI D'USO

• Collocare il prodotto lontano da fonti di calore e lasciare dello spazio libero intorno per garantire la circolazione dell'aria.
  Non sovraccaricare questo prodotto per lunghi periodi. -
  Non forzare mai gli organi di comando (tasti, manopole ecc.). -
• Non usare solventi, alcool, benzina o altre sostanze volatili per la pulitura delle parti esterne.

NOTE IMPORTANTI

Prima di collegare ed utilizzare questo prodotto, leggere attentamente le istruzioni contenute in questo manuale, il quale è da conservare per riferimenti futuri.

Il presente manuale costituisce parte integrante del prodotto e deve accompagnare quest'ultimo anche nei passaggi di proprietà, per permettere al nuovo proprietario di conoscere le modalità d'installazione e d'utilizzo e le avvertenze per la sicurezza.

L'installazione e l'utilizzo errati del prodotto esimono la RCF S.p.A. da ogni responsabilità.

ATTENZIONE: per prevenire i rischi di fiamme o scosse elettriche, non esporre mai questo prodotto alla pioggia o all'umidità.

NOTE IMPORTANTI

ATTENZIONE

DESCRIZIONE GENERALE

RCF TT+ rappresenta un altro importante capitolo della lunga storia di RCF.

Sia che i diffusori siano progettati per musica dal vivo, per concerti in grandi spazi o per l'installazione fissa in teatri, il cliente si aspetta un livello di fedeltà e di intelligibilità decisamente superiore a quella degli impianti di precedente generazione.

Questa esigenza ha fatto si che i professionisti del settore audio sentissero la necessità di offrire un'ampia gamma di diffusori acustici abbinata a tecnologie di elaborazione ed amplificazione con prestazioni acustiche e di controllo di qualità superiore.

RCF TT+ offre soluzioni e strumenti di immediato utilizzo nel campo dei diffusori attivi ad alta definizione.

Il nostro team di ricerca e sviluppo è in grado di offrire progetti innovativi con controllo di ogni dettaglio, dal rame smaltato di avvolgimento della bobina dell'altoparlante fino alla topologia ad elevata efficienza dell'amplificatore a dinamica estesa. Sono molti gli ingredienti che contribuiscono a creare prodotti e sistemi di qualità, tra questi i software di simulazione computerizzata che aiutano a comprendere il comportamento dei trasduttori ed il funzionamento dell'amplificatore, oltre allo studio della risposta dinamica e della risposta ai transienti. RCF utilizza oltre trenta software per lo studio di circuiti magnetici, dinamica delle bobine, linearità delle sospensioni, simulazione della dispersione delle trombe, filtri crossover, comportamento termico dell'amplificatore, ecc.

RCF è uno dei pochi produttori di altoparlanti al mondo in grado di elaborare completamente i progetti e di costruire trasduttori, diffusori, elettronica d'amplificazione e controllo. La nostra esperienza di oltre 50 anni nel settore audio abbinata ai nostri avanzati processi di ricerca e sviluppo nonché di produzione, ci permette di integrare perfettamente tutti gli ingredienti che compongono il sistema TT+.

La filosofia progettuale della nuova serie TT+, si basa sulla volontà di offrire soluzioni tecniche e strumenti acustici di immediato utilizzo. Fattori chiave sono la capacità di sostenere elevati livelli di potenza e di pressione sonora con grande efficienza. Intensi livelli sonori sono riprodotti con una definizione estremamente elevata ed estesa dinamica. I materiali high tech con i quali è costruita la serie TT+ permettono di ottenere un peso complessivo molto basso facilitando quindi sospensione e trasporto.

Il TT051-A è un diffusore attivo, ultra compatto, progettato in modo specifico per l'amplificazione sonora in campo vicino. È equipaggiato con un amplificare digitale da 300 Watt, 150 Watt per le basse frequenze, 150 Watt per le alte frequenze. Un potente woofer da 5" ed un tweeter con in alluminio caricato su una tromba ad ampia dispersione garantiscono una estesa copertura e gamma sonora.

Il TT052-A è un diffusore attivo, estremamente compatto, progettato in modo specifico per l'amplificazione sonora in campo vicino quando il fascio acustico debba essere indirizzato ad alta potenza in zone specifiche.

È equipaggiato con un amplificare digitale da 300 Watt, 150 Watt per le basse frequenze, 150 Watt per le alte frequenze, 2 potenti woofers da 5" ed un compression driver da 36 mm con uscita 1".

Grazie alla tromba a direttività costante e l'alto volume prodotto, il TT052-A può essere usato per garantire la massima intelligibilità in ambienti critici.

TT+ HIGH DEFINITION TOURING AND THEATRE

INNOVAZIONE

INTEGRAZIONE

INTENSITÀ

TT051-A, ACTIVE, ULTRA COMPACT, WIDE DISPERSION SPEAKER

TT052-A, ACTIVE, ULTRA COMPACT, HIGH OUTPUT SPEAKER

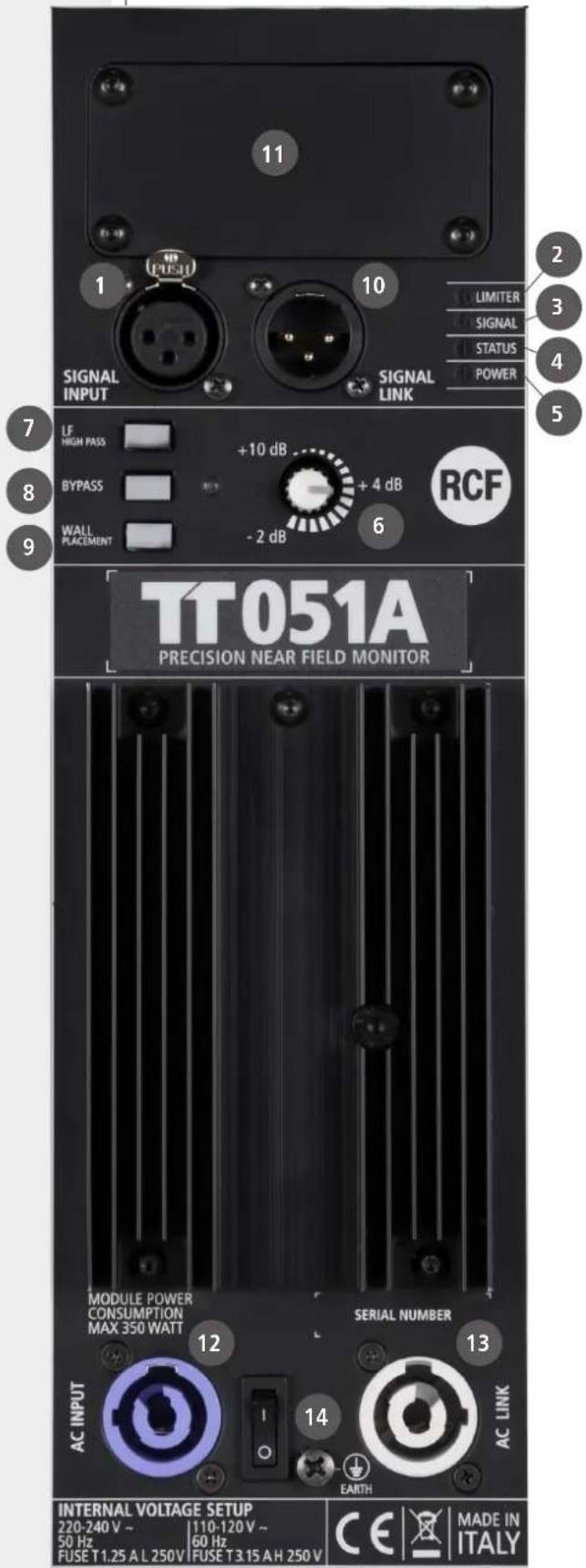

PANNELLO POSTERIORE

1 INGRESSO SEGNALE XLR FEMMINA (BAL/UNBAL). Il sistema accetta in ingresso connettori XRL.
2. ED LIMITER. L'amplificatore è dotato di un circuito di limiter in modo da prevenire il clipping dell'amplificatore. Quando il circuito di soft clipping è attivo il led lampeggia con colore ROSSO. È accettabile che il led lampeggi occasionalmente. Se il led lampeggia frequentemente o si accende di continuo ridurre il segnale in ingresso.
3. ED DI PRESENZA DEL SEGNALE. Il led di segnale si accende con colore VERDE se è presente segnale audio all'ingresso XLR.
4. ID STATUS. Questo led giallo è acceso in caso di malfunzionamenti. Contattare il centro assistenza più vicino.
5 ED POWER. Il led verde è acceso quando il diffusore è alimentato e il commutatore di accensione è nella posizione ON.
6. ONTROLLO SENSITIVITY. Varia la sensibilità del diffusore.
7 F HIGH-PASS. Quando inserito applica al diffusore un filtro passa-alto 24 dB/oct a 100 Hz.
8 DNET BYPASS. Quando inserito by-passa le impostazioni di RDNet.
9 ALL PLACEMENT. Quando inserito applica al diffusore uno speciale filtro shelving per ottimizzare l'equalizzazione in caso di posizionamento a muro o a pavimento.
10SCITA SEGNALE XLR MASCHIO. Il connettore XLR di loop del segnale permette la connessione a catena di più diffusori.
11PZIONE RDNET. L'accessorio AC RDNET IN/OUT PLUG viene installato rimuovendo questo pannello.
12C INPUT. Connettore di alimentazione Powercon per cavo di rete.
13C OUTPUT. Connettore di uscita di alimentazione Powercon.
14 TERRUTTORE GENERALE. L'interruttore generale permette l'accensione e lo spegnimento dell'apparecchio una volta che questo sia collegato alla rete di alimentazione.

Il connettore di ingresso XLR segue il seguente standard AES:

$$ \text { PIN } 1 = \text { TERRA (GROUND;SHIELD) } $$

$$ \text { PIN } 2 = \text { LATO CALDO(HOT; +) } $$

$$ \text { PIN } 3 = \text { LATO FREDDO (COLD; -) } $$

A questo punto potete inserire il connettore di alimentazione e il connettore di segnale, ma prima di accendere il diffusore assicuratevi che il controllo di volume sia al minimo sia sul diffusore che sulla sorgente sonora collegata al diffusore (che generalmente sarà un mixer); è importante anche che il mixer sia già acceso al momento in cui viene acceso il diffusore a lui collegato. Queste due precauzioni vi eviteranno innanzitutto di accendere i diffusori in presenza di forti segnali in ingresso (evitando di causare danni al diffusore stesso ma soprattutto alle persone che vi si possono trovare davanti) e inoltre di far arrivare agli altoparlanti e al pubblico i fastidiosi "bump" causati dall'accensione delle apparecchiature audio a monte dei diffusori. Infatti è buona regola che i diffusori amplificati e gli amplificatori in genere siano sempre le ultime apparecchiature ad essere accese dopo il montaggio e le prime ad essere spente alla fine dello spettacolo.

A questo punto potete accendere il diffusore e alzare il controllo di livello a seconda delle necessità.

CONNESSIONI

PRIMA DI ACCENDERE IL DIFFUSORE

INSTALLAZIONE

Il diffusore è provvisto sulla parte superiore ed inferiore di speciali piastre per l'assemblaggio di accessori. A queste piastre possono essere assemblati accessori per l'installazione su palo o per aggancio rapido ad un "trussing".

Assicurarsi in ogni caso che vengano sempre utilizzati accessori originali RCF.

ATTENZIONE: Quando più diffusori vengono alimentati in cascata assicurarsi sempre che la richiesta massima di corrente non superi la corrente massima ammessa dai connettori POWERCON. In caso di dubbio contattare il CENTRO ASSISTENZA RCF più vicino.

TT051-A / TT052-A

230 Volt, 50 Hz SETUP: FUSE VALUE T 1.25 A L 250 V

115 Volt, 60 Hz SETUP: FUSE VALUE T 3.15 A H 250 V

ATTENZIONE

SELEZIONE DELLA TENSIONE DI ALIMENTAZIONE

(RISERVATO AI CENTRI SERVIZIO RCF)

ACOUSTICAL
