COMPACT A 15 - Altoparlante RCF - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Altoparlante passivo
Configurazione	A due vie
Woofer	15 pollici (380 mm) al neodimio
Tweeter	Driver a compressione da 1 pollice (25 mm)
Risposta in frequenza (-3 dB)	45 Hz – 20 kHz
Potenza gestibile (continua)	400 W
Potenza gestibile (picco)	1600 W
Sensibilità (1W/1m)	98 dB SPL
Impedenza	8 ohm
Frequenza di crossover	1.5 kHz
Materiale del cabinet	Compensato con rivestimento in poliuretano
Griglia	Griglia in acciaio con schiuma acustica
Connettori	2 x Neutrik Speakon NL4
Punti di sospensione	Inserti filettati M10
Peso	22 kg (48,5 libbre)
Dimensioni (A x L x P)	700 x 440 x 380 mm (27,6 x 17,3 x 15,0 pollici)
Finitura	Poliuretano nero
Sicurezza	Utilizzare con supporti adeguati e cavi classificati; non superare la potenza gestibile
Pulizia	Pulisci con un panno asciutto; evita solventi
Manutenzione	Controllare periodicamente griglia, connettori e punti di sospensione
Riparabilità	Contattare un centro di assistenza RCF autorizzato

Domande frequenti - COMPACT A 15 RCF

Qual è la potenza gestibile dell'RCF COMPACT A 15?

L'RCF COMPACT A 15 ha una potenza gestibile continua di 400 W e una potenza gestibile di picco di 1600 W.

Qual è l'impedenza di questo altoparlante?

L'altoparlante ha un'impedenza nominale di 8 ohm.

Posso utilizzare qualsiasi amplificatore con il COMPACT A 15?

Sì, ma assicurati che la potenza nominale dell'amplificatore corrisponda alla potenza gestibile dell'altoparlante (400-800 W a 8 ohm consigliato) e che l'amplificatore sia stabile a 8 ohm.

Che tipo di connettori vengono utilizzati?

L'altoparlante utilizza connettori Neutrik Speakon NL4, che garantiscono una connessione sicura e professionale.

Come dovrei pulire il COMPACT A 15?

Utilizza un panno asciutto per pulire il cabinet. Non utilizzare solventi o detergenti abrasivi poiché potrebbero danneggiare la finitura.

Qual è la risposta in frequenza di questo altoparlante?

La risposta in frequenza va da 45 Hz a 20 kHz a -3 dB, coprendo un'ampia gamma per la riproduzione vocale e musicale.

Il COMPACT A 15 è adatto per l'uso all'aperto?

Sebbene abbia un durevole rivestimento in poliuretano, non è impermeabile. Proteggilo da pioggia e luce solare diretta per evitare danni.

Posso montare l'altoparlante su un supporto PA?

Sì, l'altoparlante dispone di inserti filettati M10 e un supporto standard per asta da 35 mm per l'uso con supporti per altoparlanti.

Qual è il periodo di garanzia per l'RCF COMPACT A 15?

RCF offre tipicamente una garanzia di 6 anni per gli altoparlanti passivi, ma verifica con il rivenditore per i termini specifici.

Come collego un subwoofer con questo altoparlante?

Utilizza un crossover attivo o un subwoofer con filtro passa-alto integrato. Invia il segnale a gamma completa al subwoofer e utilizza la sua uscita per alimentare il COMPACT A 15.

MANUALE UTENTE COMPACT A 15 RCF

I simboli utilizzati in questo documento notificano importanti istruzioni operative e avvertimenti che devono essere seguiti attentamente.

	CAUTELA	Importante istruzione operativa: notifica un pericolo che potrebbe danneggiare il prodotto, compresa la perdita di dati
	ATTENZIONE	Avvertimento importante riguardante l'uso di voltaggi pericolosi e il potenziale rischio di shock elettrico, lesioni personali o morte.
	NOTE IMPORTANTI	Informazioni utili e rilevanti sull'argomento
	SUPPORTI, TROLLEY E CARRRELLI	Informazioni riguardanti l'utilizzo di supporti, trolley e carrelli. Suggerisce di muovere con estrema cautela e di non inclinare il carico.
	SMALTIMENTO	Questo simbolo indica che il prodotto non deve essere smaltito con i rifiuti ordinari, così come indicato nella direttiva WEEE (2012/19/EU) e nelle normative nazionali in vigore.

NOTE IMPORTANTI

Questo manuale contiene informazioni importanti sull'uso corretto e sicuro del dispositivo. Prima di collegare e utilizzare questo prodotto, leggere attentamente questo manuale di istruzioni e tenerlo a portata di mano per riferimenti futuri. Il manuale deve essere considerato parte integrante di questo prodotto e deve accompagnarlo in caso di cambio proprietà come riferimento per la corretta installazione e utilizzo nonché per le precauzioni di sicurezza. RCF S.p.A. non si assume alcuna responsabilità per l'installazione e / o l'uso errati di questo prodotto.

PRECAUZIONI DI SICUREZZA

1. Tutte le precauzioni, in particolare quelle di sicurezza, devono essere lette con particolare attenzione, in quanto forniscono informazioni importanti.

2. Alimentazione principale da rete elettrica

a. La tensione di rete è sufficientemente elevata da comportare un rischio di folgorazione; installare e collegare questo prodotto prima di collegarlo.
b. Prima di accendere, assicurarsi che tutti i collegamenti siano stati eseguiti correttamente e che la tensione della rete corrisponda alla tensione indicata sulla targhetta dei dati sull'unità, in caso contrario, contattare il rivenditore RCF.
c. Le parti metalliche dell'unità sono messe a terra attraverso il cavo di alimentazione. Un apparecchio con costruzione di CLASSE I deve essere collegato a una presa di corrente con un collegamento di terra di protezione.
d. Proteggere il cavo di alimentazione da danni; assicurarsi che sia posizionato in modo tale da non poter essere calpestato o schiacciato da oggetti.
e. Per evitare il rischio di scosse elettriche, non aprire mai questo prodotto: non sono previste parti interne alle quali l'utente debba accedere.
f. Fare attenzione: nel caso di un prodotto provvisto solo di connettori POWERCON e senza cavo di alimentazione, congiuntamente ai connettori POWERCON tipo NAC3FCA (alimentazione) e NAC3FCB (alimentazione), devono essere usati i sequenti cavi di alimentazione conformi alla norma nazionale;
- EU: cavo di tipo H05VV-F 3G 3x2.5 mm2 - Standard IEC 60227-1
- JP: cavo di tipo VCTF 3x2 mm2; 15Amp/120V\~ - Standard JIS C3306
- US: cavo di tipo SJT/SJTO 3x14 AWG; 15Amp/125V\~ - Standard ANSI/UL 62

1. Assicurarsi che nessun oggetto o liquido penetri in questo prodotto poiché ciò potrebbe causare un corto circuito. Questo apparecchio non deve essere esposto a gocciolamenti o spruzzi. Nessun oggetto riempito di liquido, come vasi, deve essere posizionato su questo apparecchio. Nessuna fiamma libera (come candele accese) deve essere posizionata su questo apparecchio.

2. Non tentare mai di eseguire operazioni, modifiche o riparazioni non espressamente descritte nel presente manuale.

Contattare il centro di assistenza autorizzato o personale qualificato qualora si verifichi una delle seguenti condizioni:

• Il prodotto non funziona (o funziona in modo anomalo).
• Il cavo di alimentazione è stato danneggiato.
• Oggetti o liquidi sono entrati nell'unità.

• Il prodotto ha subito un forte urto.

• Se questo prodotto non viene utilizzato per un lungo periodo, scollegare il cavo di alimentazione.

• Se questo prodotto inizia a emettere strani odori o fumo, spegnerlo immediatamente e scollegare il cavo di alimentazione.

• Non collegare questo prodotto ad apparecchiature o accessori non previsti. Per l'installazione sospesa, utilizzare solo i punti di ancoraggio dedicati e non tentare di appendere questo prodotto utilizzando elementi non idonei o non specifici per questo scopo. Verificare inoltre l'idoneità della superficie di supporto a cui è ancorato il prodotto (parete, soffitto, struttura, ecc.) a dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire sicurezza del sistema / installazione nel tempo, anche considerando, ad esempio, le vibrazioni meccaniche normalmente generate dai trasduttori.

Per evitare il rischio di caduta dell'apparecchiatura, non impilare più unità di questo prodotto a meno che questa possibilità non sia specificata nel manuale dell'utente.

8.RCF S.p.A. raccomanda vivamente che questo prodotto sia installato solo da installatori professionisti qualificati (o aziende specializzate) che possono garantire la corretta installazione e certificarlo secondo le normative vigenti.

L'intero sistema audio deve essere conforme agli standard e alle normative vigenti in materia di sistemi elettrici.

1. Supporti, trolley e carrelli.

L'apparecchiatura deve essere utilizzata, ove necessario, solo su supporti, trolley e carrelli consigliati dal produttore. L'apparecchiatura / supporto / carrello deve essere spostata con estrema cautela. Arresti improvvisi, eccessiva spinta e pavimenti irregolari possono causarne il ribaltamento. Non inclinare mai.

1. Vi sono numerosi fattori meccanici ed elettrici da considerare quando si installa un sistema audio professionale (oltre a quelli strettamente acustici, come la pressione del suono, gli angoli di copertura, la risposta in frequenza, ecc.).

11. Perdita dell'udito.

L'esposizione a livelli sonori elevati può causare la perdita permanente dell'udito. Il livello di pressione acustica che porta alla perdita dell'udito è diverso da persona a persona e dipende dalla durata dell'esposizione. Per prevenire un'esposizione potenzialmente pericolosa a livelli elevati di pressione acustica, chiunque sia esposto a questi livelli dovrebbe usare adeguati dispositivi di protezione. Quando viene utilizzato un trasduttore in grado di produrre alti livelli sonori, è quindi necessario indossare tappi per le orecchie o cuffie protettive. Vedere le specifiche tecniche del manuale per conoscere il livello massimo di pressione sonora.

PRECAUZIONI OPERATIVE

• Posizionare questo prodotto lontano da qualsiasi fonte di calore e garantire sempre un'adeguata circolazione dell'aria attorno ad esso.
• Non sovraccaricare questo prodotto per molto tempo.
• Non forzare mai gli elementi di controllo (tasti, manopole, ecc.).
• Non utilizzare solventi, alcool, benzene o altre sostanze volatili per pulire le parti esterne di questo prodotto.

NOTE IMPORTANTI

Per evitare il verificarsi di disturbi sui cavi di segnale in linea, utilizzare solo cavi schermati ed evitare di avvicinarli a:

Apparecchiature che producono campi elettromagnetici ad alta intensità

• Cavi di alimentazione
• Linee di altoparlanti

1. AVVERTENZE PER LA SICUREZZA E INFORMAZIONI GENERALI

ATTENZIONE! CAUTELA! Per evitare il rischio di incendi o

scosse elettriche, non esporre mai questo prodotto a pioggia o umidità.

ATTENZIONE! Per evitare il rischio di scosse elettriche, non collegare

all'alimentazione di rete mentre la griglia è rimossa.

WARNING! Per ridurre il rischio di scosse elettriche, non smontare

questo prodotto se non si è qualificati. Per l'assistenza rivolgersi a personale di assistenza qualificato

SMALTIMENTO CORRETTO DI QUESTO PRODOTTO

Questo prodotto deve essere consegnato a un sito di raccolta autorizzato per il riciclaggio di apparecchiature elettriche ed elettroniche (AEE). Una manipolazione impropria di questo tipo di rifiuti potrebbe avere un possibile impatto negativo sull'ambiente

e sulla salute umana a causa di sostanze potenzialmente pericolose che sono generalmente associati alle AEE. Allo stesso tempo, la vostra collaborazione per il corretto smaltimento di questo prodotto contribuirà all'utilizzo efficace delle risorse naturali. Per ulteriori informazioni su dove sia possibile scaricare le attrezzature per il riciclaggio, si prega di contattare l'ufficio comunale locale, l'autorità competente per i rifiuti o il servizio di smaltimento dei rifiuti domestici

CURA E MANUTENZIONE

Per garantire un servizio di lunga durata, questo prodotto deve essere utilizzato seguendo questi consigli:

• Se il prodotto deve essere installato all'aperto, assicurarsi che sia coperto e protetto da pioggia e umidità.
• Se il prodotto deve essere utilizzato in un ambiente freddo, riscaldare lentamente le bobine vocali inviando un segnale di basso livello per circa 15 minuti prima di inviare segnali ad alta potenza.
• Utilizzare sempre un panno asciutto per pulire le superfici esterne dell'altoparlante e farlo sempre quando l'alimentazione è spenta

CAUTELA! Per evitare di danneggiare le finiture esterne non

utilizzare solventi per la pulizia o abrasivi.

ATTENZIONE! CAUTELA! Per gli altoparlanti alimentati,

eseguire la pulizia solo quando l'alimentazione è spenta.

RCF S.p.A. si riserva il diritto di apportare modifiche senza preavviso per rettificare eventuali errori e/o omissioni.

Fare sempre riferimento all'ultima versione del manuale su www.rcf.it.

2. DESCRIZIONE

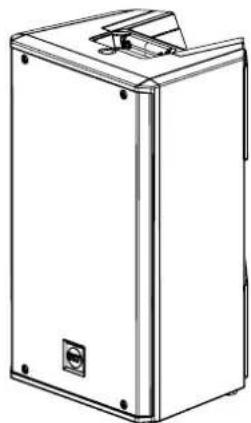

COMPACT A 10, COMPACT A 12, COMPACT A 15 - DIFFUSORI PROFESSIONALI

COMPACT A 10, 12 e 15 sono diffusori professionali multiuso full range a due vie; sono adatti per un'ampia gamma di applicazioni, come stage monitoring o per il rinforzo sonoro dal vivo, così come sistemi audio autonomi per club o locali. Sono caratterizzati da un'elevata sensibilità ottenuta grazie all'utilizzo di altoparlanti studiati appositamente per questi diffusori e dotati di magneti di altissima qualità. Il compression driver a guida d'onda conferisce una qualità del suono HI-FI, con una risposta in frequenza morbida e ampia. Il livello di SPL che questi altoparlanti possono fornire va ben oltre le aspettative per una soluzione così compatta. Il loro robusto cabinet in polipropilene composito e la griglia interamente in acciaio li rendono ideali per il trasporto e per qualsiasi ambiente di lavoro. Gli accessori di montaggio opzionali consentono di utilizzare i diffusori su installazioni a parete o a soffitto.

Il pannello posteriore presenta due prese, entrambe per connettori 'Neutrik Speakon NL4' (a 4 poli):

Una delle due prese (indifferentemente) riceve il segnale dall'amplificatore; l'altra presa diventa la presa "THROUGH" e può essere usata per rilanciare il segnale a un altro diffusore

ATTENZIONE! CAUTELA! I collegamenti dei diffusori devono essere effettuati solo da personale qualificato possesso del know-how tecnico o di istruzioni specifiche sufficienti (per garantire che i collegamenti siano ettamente) al fine di prevenire qualsiasi pericolo elettrico.

Per evitare qualsiasi rischio di scossa elettrica, non collegare altoparlanti quando l'amplificatore è acceso.

Prima di accendere il sistema, controllare tutti i collegamenti e assicurarsi che non vi siano cortocircuiti accidentali.

L'intero sistema di diffusione sonora deve essere progettato e installato in conformità con le leggi e le normative locali vigenti in materia di impianti elettrici

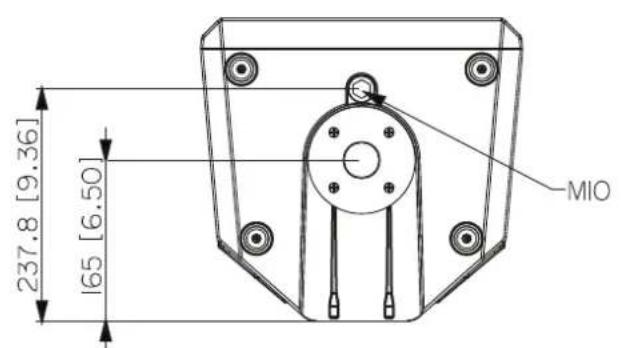

CONFIGURAZIONI IN SOSPENSIONE

I diffusori COMPACT A possono essere montati a muro o appesi mediante l'utilizzo degli accessori per ART9: ART9 H-BR, ART9 V-BR e ART9 FL-BR.

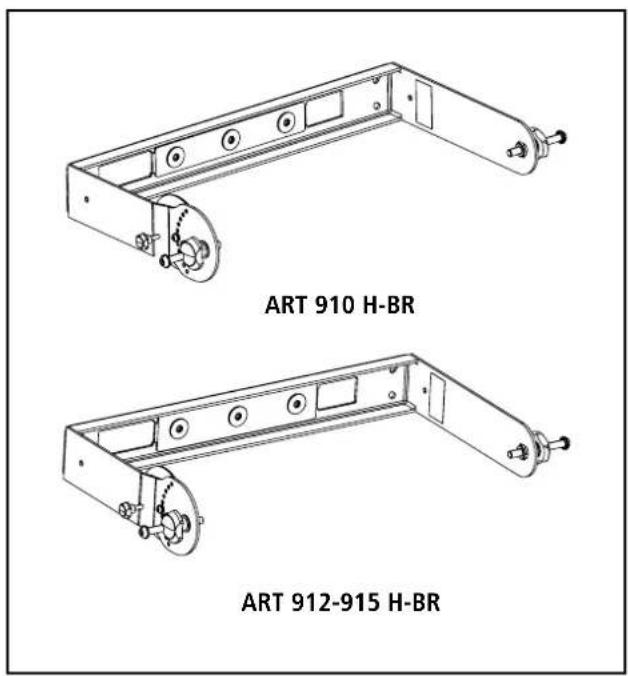

Accessori per la SOSPENSIONE ORIZZONTALE

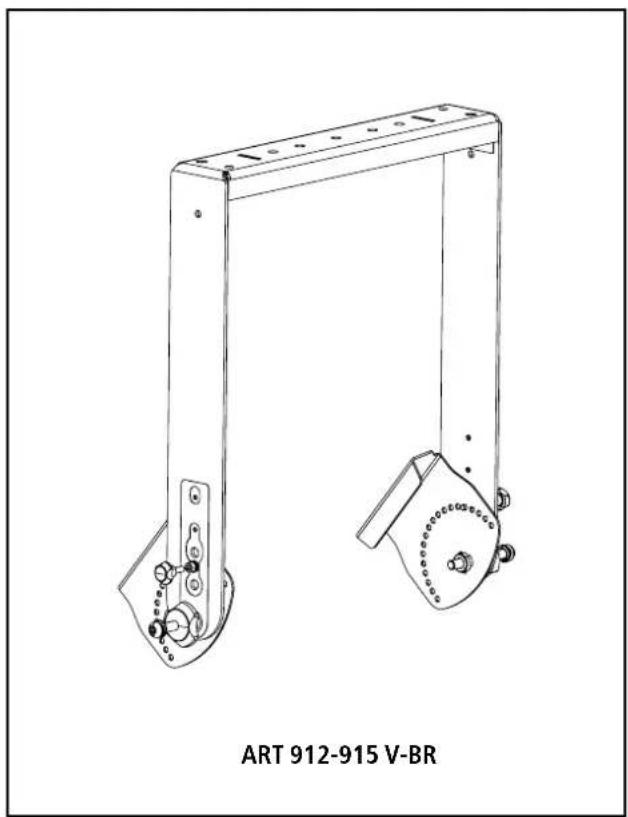

Accessori per la SOSPENSIONE VERTICALE

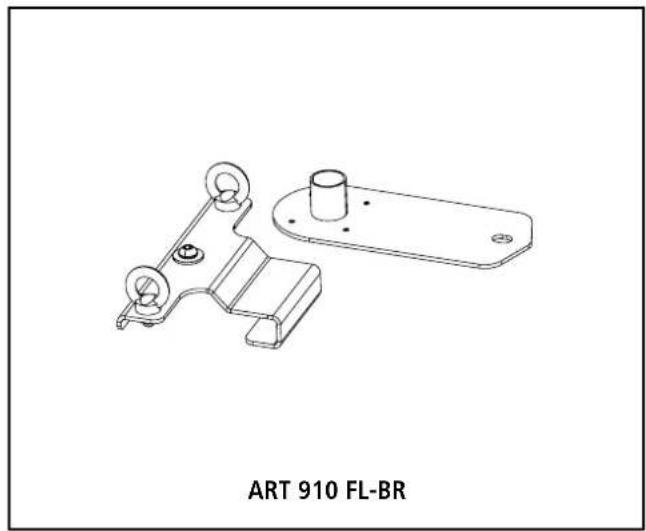

Accessori per l'APPENDIMENTO

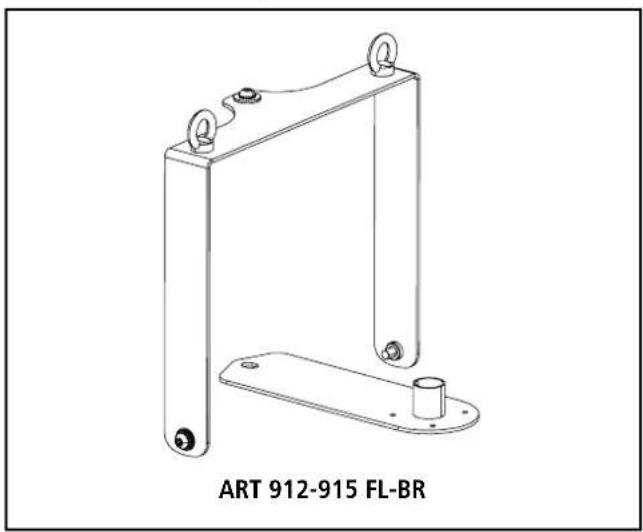

Accessori per l'APPENDIMENTO

ATTENZIONE! CAUTELA! Non sospendere mai i diffusori dalle maniglie. Le maniglie servono solo per il trasporto,

non per la sospensione.
