Tipo di prodotto	Diffusore passivo a 2 vie per installazioni fisse
Modello del diffusore	RCF Compact M 08
Woofer	8" (bobina mobile da 1,7")
Tweeter	Driver a compressione da 1,4" (uscita da 1,0")
Risposta in frequenza (-10dB)	60 Hz – 20.000 Hz
SPL massimo a 1 m	124 dB
Angolo di copertura (O x V)	90° x 70° (corno orientabile)
Sensibilità (1W a 1 m)	95 dB
Impedenza nominale	8 Ω
Potenza RMS gestibile	200 W
Potenza di picco gestibile	800 W
Potenza amplificatore raccomandata	400 W
Frequenza di crossover	1800 Hz
Protezione	MOSFET attivo dinamico (protezione del driver)
Connettori di ingresso/uscita	Euroblock a 4 pin (INPUT+, INPUT-, LINK+, LINK-)
Materiale del cabinet	Compensato
Griglia	Acciaio con tessuto acusticamente trasparente
Opzioni colore	Nero (RAL 9005) o Bianco (RAL 9003)
Dimensioni (A x L x P)	442 mm x 257 mm x 284 mm (17,4" x 10,12" x 11,18")
Peso	13,5 kg (29,76 lbs)
Punti di montaggio	6 x M6, 4 x M8, 2 x M10
Staffe opzionali	H-BR 2X Compact M 08 (orizzontale), V-BR 2X (verticale), SWM-BR (orientabile)
Cura e manutenzione	Utilizzare un panno asciutto; evitare solventi; riscaldare le bobine mobili in ambienti freddi
Sicurezza	Costruzione Classe I; non esporre a pioggia/umidità; installazione professionale richiesta

Domande frequenti - Compact M 08 RCF

Qual è l'impedenza del Compact M 08?

L'impedenza nominale è 8 Ω. Assicurati che l'amplificatore possa gestire questo carico per prestazioni ottimali.

Come si collega il diffusore a un amplificatore?

Utilizzare il connettore Euroblock a 4 pin. Collegare l'uscita '+' dell'amplificatore a 'INPUT+', e '-' a 'INPUT-'. Usare 'LINK+' e 'LINK-' per collegare a margherita un altro diffusore in parallelo.

Posso montare il diffusore orizzontalmente?

Sì, utilizzare la staffa a U opzionale H-BR 2X Compact M 08. Fissare la staffa a parete/soffitto, quindi montare il diffusore utilizzando bulloni M10. Regolare l'inclinazione con viti autofilettanti M4.2 se necessario.

Il corno è orientabile?

Sì, il corno è orientabile, consentendo di modificare il pattern di copertura (90° x 70°) per adattarsi a installazione verticale o orizzontale.

Qual è il SPL massimo di questo diffusore?

Il SPL massimo a 1 metro è 124 dB, rendendolo adatto per applicazioni da moderate ad alta potenza.

Che tipo di protezione ha il driver?

È dotato di protezione MOSFET attivo dinamico per prevenire sovraccarichi e danni al driver a compressione.

Quali sono i colori disponibili?

Il diffusore è disponibile in Nero (RAL 9005) o Bianco (RAL 9003).

Come devo pulire il diffusore?

Utilizzare un panno asciutto per pulire le superfici esterne. Non utilizzare solventi, alcol o detergenti abrasivi. Pulire sempre con l'alimentazione spenta.

Qual è la potenza dell'amplificatore raccomandata?

RCF raccomanda un amplificatore con 400 W RMS per abbinare le capacità e la riserva del diffusore.

Posso usare il diffusore all'aperto?

Il diffusore è progettato per installazioni fisse e deve essere posizionato al coperto se usato all'aperto. Evitare l'esposizione a pioggia o umidità.

MANUALE UTENTE Compact M 08 RCF

I simboli utilizzati in questo documento notificano importanti istruzioni operative e avvertimenti che devono essere seguiti attentamente.

	CAUTELA	Importante istruzione operativa: notifica un pericolo che potrebbe danneggiare il prodotto, compresa la perdita di dati
	ATTENZIONE	Avvertimento importante riguardante l'uso di voltaggi pericolosi e il potenziale rischio di shock elettrico, lesioni personali o morte.
	NOTE IMPORTANTI	Informazioni utili e rilevanti sull'argomento
	SUPPORTI, TROLLEY E CARRRELLI	Informazioni riguardanti l'utilizzo di supporti, trolley e carrelli. Suggerisce di muovere con estrema cautela e di non inclinare il carico.
	SMALTIMENTO	Questo simbolo indica che il prodotto non deve essere smaltito con i rifiuti ordinari, così come indicato nella direttiva WEEE (2012/19/EU) e nelle normative nazionali in vigore.

NOTE IMPORTANTI

Questo manuale contiene informazioni importanti sull'uso corretto e sicuro del dispositivo. Prima di collegare e utilizzare questo prodotto, leggere attentamente questo manuale di istruzioni e tenerlo a portata di mano per riferimenti futuri. Il manuale deve essere considerato parte integrante di questo prodotto e deve accompagnarlo in caso di cambio proprietà come riferimento per la corretta installazione e utilizzo nonché per le precauzioni di sicurezza. RCF S.p.A. non si assume alcuna responsabilità per l'installazione e / o l'uso errati di questo prodotto.

PRECAUZIONI DI SICUREZZA

1. Tutte le precauzioni, in particolare quelle di sicurezza, devono essere lette con particolare attenzione, in quanto forniscono informazioni importanti.

2. Alimentazione principale da rete elettrica

a. La tensione di rete è sufficientemente elevata da comportare un rischio di folgorazione; installare e collegare questo prodotto prima di collegarlo.
b. Prima di accendere, assicurarsi che tutti i collegamenti siano stati eseguiti correttamente e che la tensione della rete corrisponda alla tensione indicata sulla targhetta dei dati sull'unità, in caso contrario, contattare il rivenditore RCF.
c. Le parti metalliche dell'unità sono messe a terra attraverso il cavo di alimentazione. Un apparecchio con costruzione di CLASSE I deve essere collegato a una presa di corrente con un collegamento di terra di protezione.
d. Proteggere il cavo di alimentazione da danni; assicurarsi che sia posizionato in modo tale da non poter essere calpestato o schiacciato da oggetti.
e. Per evitare il rischio di scosse elettriche, non aprire mai questo prodotto: non sono previste parti interne alle quali l'utente debba accedere.
f. Fare attenzione: nel caso di un prodotto provvisto solo di connettori POWERCON e senza cavo di alimentazione, congiuntamente ai connettori POWERCON tipo NAC3FCA (alimentazione) e NAC3FCB (alimentazione), devono essere usati i sequenti cavi di alimentazione conformi alla norma nazionale:
- EU: cavo di tipo H05VV-F 3G 3x2.5 mm2 - Standard IEC 60227-1
- JP: cavo di tipo VCTF 3x2 mm2; 15Amp/120V\~ - Standard JIS C3306
- US: cavo di tipo SJT/SJTO 3x14 AWG; 15Amp/125V\~ - Standard ANSI/UL 62

1. Assicurarsi che nessun oggetto o liquido penetri in questo prodotto poiché ciò potrebbe causare un corto circuito. Questo apparecchio non deve essere esposto a gocciolamenti o spruzzi. Nessun oggetto riempito di liquido, come vasi, deve essere posizionato su questo apparecchio. Nessuna fiamma libera (come candele accese) deve essere posizionata su questo apparecchio.

2. Non tentare mai di eseguire operazioni, modifiche o riparazioni non espressamente descritte nel presente manuale.

Contattare il centro di assistenza autorizzato o personale qualificato qualora si verifichi una delle seguenti condizioni:

• Il prodotto non funziona (o funziona in modo anomalo).
• Il cavo di alimentazione è stato danneggiato.
• Oggetti o liquidi sono entrati nell'unità.

• Il prodotto ha subito un forte urto.

• Se questo prodotto non viene utilizzato per un lungo periodo, scollegare il cavo di alimentazione.

• Se questo prodotto inizia a emettere strani odori o fumo, spegnerlo immediatamente e scollegare il cavo di alimentazione.

• Non collegare questo prodotto ad apparecchiature o accessori non previsti.

Per l'installazione sospesa, utilizzare solo i punti di ancoraggio dedicati e non tentare di appendere questo prodotto utilizzando elementi non idonei o non specifici per questo scopo. Verificare inoltre l'idoneità della superficie di supporto a cui è ancorato il prodotto (parete, soffitto, struttura, ecc.) a dei componenti utilizzati per il fissaggio (tasselli, viti, staffe non fornite da RCF ecc.) che devono garantire sicurezza del sistema / installazione nel tempo, anche considerando, ad esempio, le vibrazioni meccaniche normalmente generate dai trasduttori.

Per evitare il rischio di caduta dell'apparecchiatura, non impilare più unità di questo prodotto a meno che questa possibilità non sia specificata nel manuale dell'utente.

8.RCF S.p.A. raccomanda vivamente che questo prodotto sia installato solo da installatori professionisti qualificati (o aziende specializzate) che possono garantire la corretta installazione e certificarlo secondo le normative vigenti.

L'intero sistema audio deve essere conforme agli standard e alle normative vigenti in materia di sistemi elettrici.

1. Supporti, trolley e carrelli.

L'apparecchiatura deve essere utilizzata, ove necessario, solo su supporti, trolley e carrelli consigliati dal produttore. L'apparecchiatura / supporto / carrello deve essere spostata con estrema cautela. Arresti improvvisi, eccessiva spinta e pavimenti irregolari possono causarne il ribaltamento. Non inclinare mai.

1. Vi sono numerosi fattori meccanici ed elettrici da considerare quando si installa un sistema audio professionale (oltre a quelli strettamente acustici, come la pressione del suono, gli angoli di copertura, la risposta in frequenza, ecc.).

11. Perdita dell'udito.

L'esposizione a livelli sonori elevati può causare la perdita permanente dell'udito. Il livello di pressione acustica che porta alla perdita dell'udito è diverso da persona a persona e dipende dalla durata dell'esposizione. Per prevenire un'esposizione potenzialmente pericolosa a livelli elevati di pressione acustica, chiunque sia esposto a questi livelli dovrebbe usare adeguati dispositivi di protezione. Quando viene utilizzato un trasduttore in grado di produrre alti livelli sonori, è quindi necessario indossare tappi per le orecchie o cuffie protettive. Vedere le specifiche tecniche del manuale per conoscere il livello massimo di pressione sonora.

PRECAUZIONI OPERATIVE

• Posizionare questo prodotto lontano da qualsiasi fonte di calore e garantire sempre un'adeguata circolazione dell'aria attorno ad esso.
• Non sovraccaricare questo prodotto per molto tempo.
• Non forzare mai gli elementi di controllo (tasti, manopole, ecc.).
• Non utilizzare solventi, alcool, benzene o altre sostanze volatili per pulire le parti esterne di questo prodotto.

NOTE IMPORTANTI

Per evitare il verificarsi di disturbi sui cavi di segnale in linea, utilizzare solo cavi schermati ed evitare di avvicinarli a:

Apparecchiature che producono campi elettromagnetici ad alta intensità

• Cavi di alimentazione
• Linee di altoparlanti

1. AVVERTENZE PER LA SICUREZZA E INFORMAZIONI GENERALI

ATTENZIONE! CAUTELA! Per evitare il rischio di incendi o

scosse elettriche, non esporre mai questo prodotto a pioggia o umidità.

ATTENZIONE! Per evitare il rischio di scosse elettriche, non collegare

all'alimentazione di rete mentre la griglia è rimossa.

WARNING! Per ridurre il rischio di scosse elettriche, non smontare

questo prodotto se non si è qualificati. Per l'assistenza rivolgersi a personale di assistenza qualificato

SMALTIMENTO CORRETTO DI QUESTO PRODOTTO

Questo prodotto deve essere consegnato a un sito di raccolta autorizzato per il riciclaggio di apparecchiature elettriche ed elettroniche (AEE). Una manipolazione impropria di questo tipo di rifiuti potrebbe avere un possibile impatto negativo sull'ambiente

e sulla salute umana a causa di sostanze potenzialmente pericolose che sono generalmente associati alle AEE. Allo stesso tempo, la vostra collaborazione per il corretto smaltimento di questo prodotto contribuirà all'utilizzo efficace delle risorse naturali. Per ulteriori informazioni su dove sia possibile scaricare le attrezzature per il riciclaggio, si prega di contattare l'ufficio comunale locale, l'autorità competente per i rifiuti o il servizio di smaltimento dei rifiuti domestici

CURA E MANUTENZIONE

Per garantire un servizio di lunga durata, questo prodotto deve essere utilizzato seguendo questi consigli:

• Se il prodotto deve essere installato all'aperto, assicurarsi che sia coperto e protetto da pioggia e umidità.
• Se il prodotto deve essere utilizzato in un ambiente freddo, riscaldare lentamente le bobine vocali inviando un segnale di basso livello per circa 15 minuti prima di inviare segnali ad alta potenza.
• Utilizzare sempre un panno asciutto per pulire le superfici esterne dell'altoparlante e farlo sempre quando l'alimentazione è spenta

CAUTELA! Per evitare di danneggiare le finiture esterne non

utilizzare solventi per la pulizia o abrasivi.

ATTENZIONE! CAUTELA! Per gli altoparlanti alimentati,

eseguire la pulizia solo quando l'alimentazione è spenta.

RCF S.p.A. si riserva il diritto di apportare modifiche senza preavviso per rettificare eventuali errori e/o omissioni.

Fare sempre riferimento all'ultima versione del manuale su www.rcf.it.

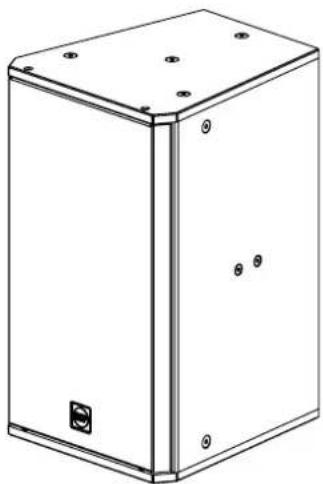

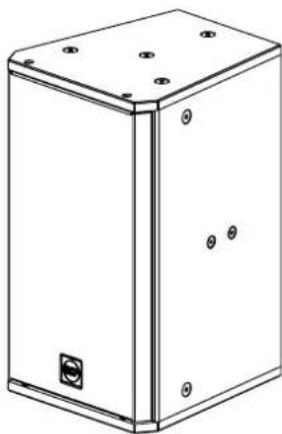

SERIE COMPACT M

La serie Compact M comprende una vasta gamma di diffusori acustici passivi a 2 vie di alta qualità per installazioni fisse ed è la soluzione ideale per progetti piccoli e medi.

I modelli da M 06 e M 12 sono dotati di un crossover RCF compensato a bassa impedenza ("Low Impedance Compensated Crossover") con protezione elettronica del driver. Le griglie frontali sono in acciaio con una robusta maglia a doppia rete di poliestere. Il logo RCF frontale è facilmente ruotabile. Sui diffusori sono presenti diversi punti d'installazione per adattarsi a ogni possibile applicazione.

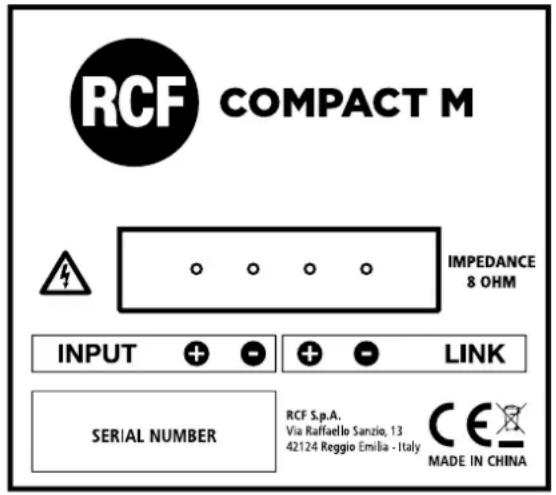

Tutti i modelli hanno sul pannello posteriore una presa per connettore EUROBLOCK a 4 poli (ingresso audio ed uscita parallela).

M 04

4" Woofer 1" Neo Tweeter a cupola Direttività H 120° x V 120°

5" Woofer 1" Neo Tweeter a cupola Direttività H 120° x V 80°

6" Woofer 1" Neo Tweeter a cupola Direttività H 120° x V 80°

8" Woofer 1.4" Compression Driver Direttività H 90° x V 70° TROMBA RUOTABILE

10" Woofer 1.4" Compression Driver Direttività H 90° x V 70° TROMBA RUOTABILE

12" Woofer 1.4" Compression Driver Direttività H 90° x V 70° TROMBA RUOTABILE

3. COLLEGAMENTI

Collegare il conduttore positivo (uscita "+" dell'amplificatore) al contatto "INPUT+" del connettore EUROBLOCK a 4 poli; collegare il conduttore negativo (uscita "-" dell'amplificatore) al contatto "INPUT - " del connettore EUROBLOCK a 4 poli. I contatti "LINK+" e "LINK-" sono utilizzabili per un eventuale collegamento (in parallelo) di un altro diffusore acustico.

L'impedenza di ciascun diffusore è 8 Ω.

ATTENZIONE! CAUTELA! Per il collegamento del diffusore si raccomanda di rivolgersi a personale qualificato, ossia personale avente conoscenze tecniche o esperienza o istruzioni specifiche sufficienti per permettergli di rettamente le connessioni e prevenire i pericoli dell'elettricità.

Per evitare il rischio di shock elettrici, non collegare il diffusore con l'amplificatore acceso.

Prima di far funzionare il diffusore, è buona norma ricontrollare tutte le connessioni, verificando attentamente che non vi siano dei cortocircuiti accidentali. Tutto l'impianto di sonorizzazione dovrà essere realizzato in conformità con le norme e le leggi vigenti in materia di impianti elettrici.

NIZIONE! CAUTELA! L'installazione dei diffusori deve essere effettuata da personale qualificato i standard di sicurezza.

Eseguire un'installazione sicura di ogni diffusore, controllando che la struttura di supporto (es. parete, soffitto, ecc.) abbia le necessarie caratteristiche meccaniche, tali da consentirle di sopportarne il peso senza il pericolo di cadute che potrebbero compromettere l'incolumità di persone e/o danneggiare cose.

Utilizzare elementi di fissaggio adatti al tipo di struttura che deve sostenere i diffusori (es. tasselli per mattoni forati, calcestruzzo, ecc.).

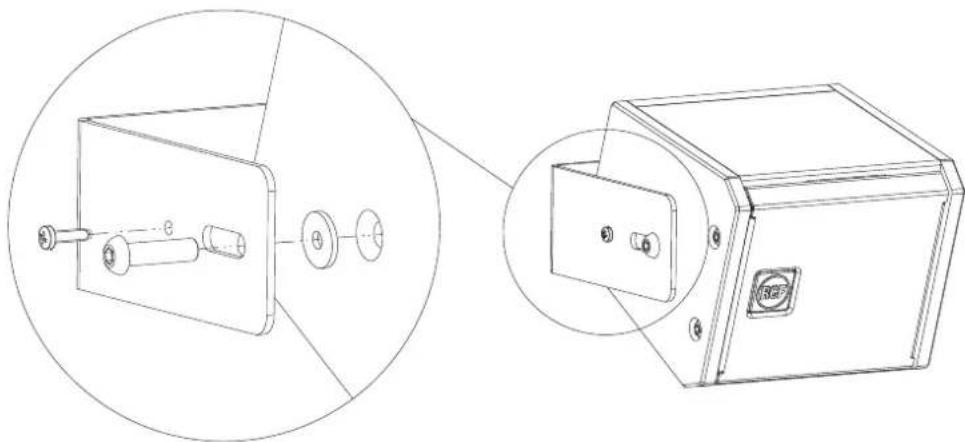

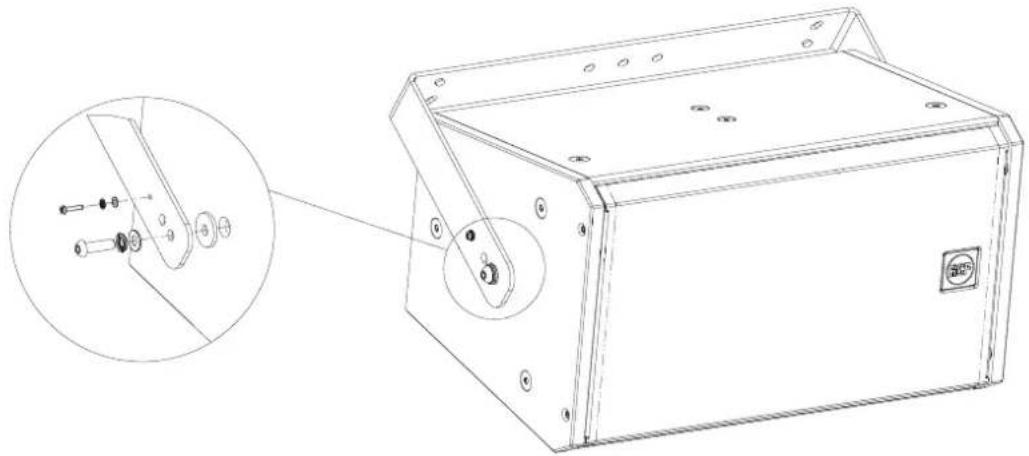

4. INSTALLAZIONE IN POSIZIONE ORIZZONTALE TRAMITE STAFFA AD "U"

Accessori opzionall necessari:

• STAFFA ORIZZONTALE H-BR 2X COMPACT M 08 (per il modello COMPACT M 08);
• STAFFA ORIZZONTALE H-BR 2X COMPACT M 10 (per il modello COMPACT M 10);

• STAFFA ORIZZONTALE H-BR 2X COMPACT M 12 (per il modello COMPACT M 12);

• Fissare la staffa ad U alla parete od al soffitto tramite almeno 4 tasselli laterali (max. M8) ed uno centrale (max. M10).

• Installare il diffusore alla staffa ad U avvitando i due bulloni M10x35 nei fori sui lati superiore ed inferiore del diffusore, come mostrato nella figura sotto.

Come alternativa, è possibile un'installazione un po' meno sporgente grazie ai fori più interni della staffa ad U. Prima di stringere i due bulloni M10, regolare l'inclinazione verticale del diffusore e successivamente (quando si è certi dell'angolo) fissarla tramite due viti autofilettanti M4,2x22 (passanti per il foro piccolo della staffa a U) direttamente nel legno del diffusore.

NOTE: in alternativa ai semplici bulloni M10, è possibile utilizzale le manopole (con bulloni M10) in dotazione.

CAUTELA: non inclinare il diffusore verso l'alto.

Il modello COMPACT M 04 viene fornito con la propria STAFFA ORIZZONTALE che deve essere fissata nello stesso modo in cui vengono fissate le staffe orizzontali di tutti gli altri modelli.

5. INSTALLAZIONE IN POSIZIONE VERTICALE TRAMITE STAFFA AD "U"

Accessori opzionali necessari:

• STAFFA VERTICALE V-BR 2X COMPACT M 08 (per il modello COMPACT M 08);
• STAFFA VERTICALE V-BR 2X COMPACT M 10 (per il modello COMPACT M 10);
• STAFFA VERTICALE V-BR 2X COMPACT M 12 (per il modello COMPACT M 12);

Fissare la staffa ad U alla parete od al soffitto tramite almeno 4 tasselli laterali (max. M8) ed uno centrale (max. M10).

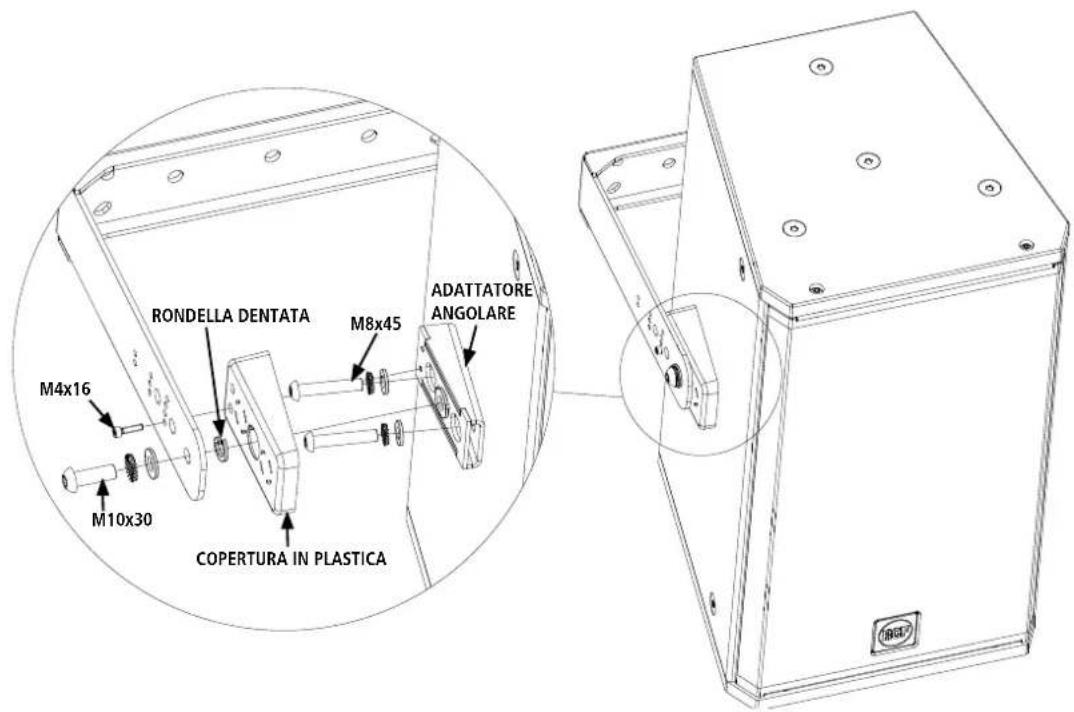

1. Dopo aver rimosso le viti avvitate alle pareti laterali del diffusore, fissare l'adattatore angolare sul diffusore tramite le viti M8x45.
2. Posizionare la cover in plastica sull'adattatore angolare.
3. Fissare la staffa al diffusore mediante le viti M10x30 interponendo una rondella spaccata tra la staffa e la cover in plastica.

Regolare l'angolo verticale del diffusore e fissare l'inclinazione avvitando le due viti M6 sull'adattatore.

NOTE: in alternativa, è possibile un'installazione un po' meno sporgente grazie ai fori più interni della staffa ad U..

CAUTELA: non inclinare il diffusore verso l'alto.

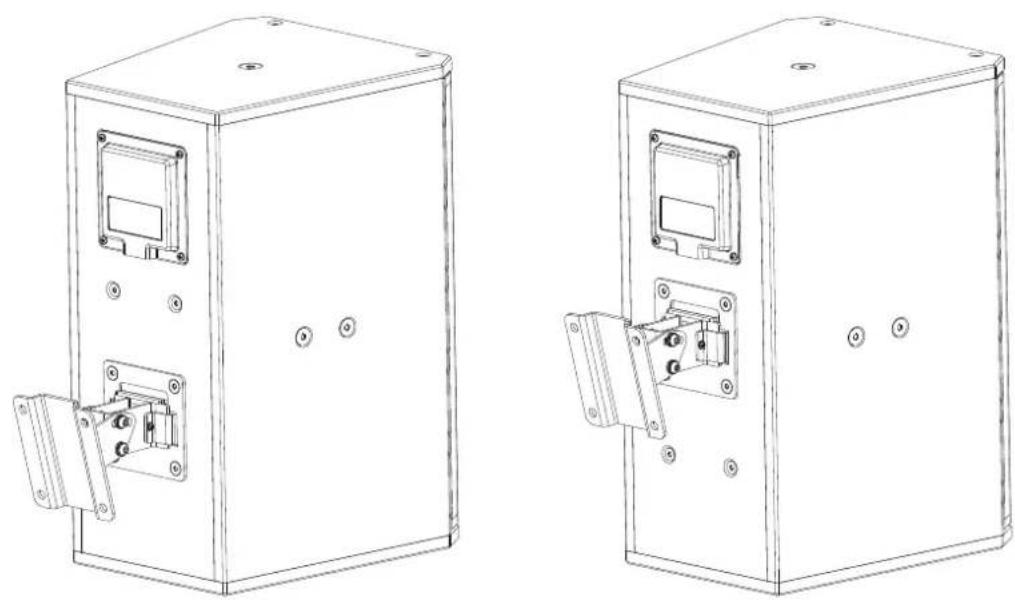

6. INSTALLAZIONE CON SUPPORTO ORIENTABILE

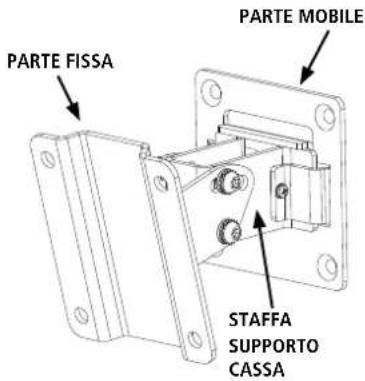

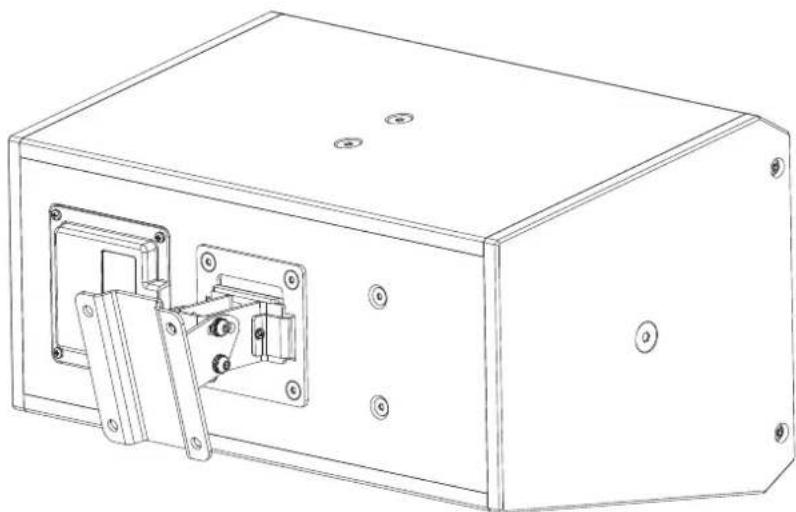

Accessorio opzionale necessario: STAFFA A MURO SWM-BR COMPACT M per i modelli COMPACT M 05, M 06 e M 08)

1. Installare a parete la PARTE FISSA dell'accessorio tramite 4 tasselli M8 passanti per i 4 fori agli angoli (lo spazio centrale della parte fissa può risultare utile per l'uscita del cavo di collegamento dalla parete).
2. Fissare la STAFFA SUPPORTO CASSA alla PARTE FISSA dell'accessorio tramite i due bulloni M10 in dotazione e scegliere l'angolo di inclinazione desiderato (0°, 15°, 30°, 45°).

La PARTE MOBILE dell'accessorio deve essere fissata direttamente sul retro del diffusore acustico tramite 4 viti M6 (già presenti sul diffusore) a testa piana svasata. Nel diffusore COMPACT M 08 l'accessorio può essere fissato in due diverse posizioni (come mostrato nella figura sotto).

È inoltre possibile l'installazione orizzontale del diffusore (si veda la figura sotto).

1. Successivamente, posizionare il diffusore sulla staffa di supporto installata a parete e serrare le due viti di sicurezza laterali.

7. NOTE SUI SISTEMI CON CONNESSIONE A BASSA IMPEDENZA

Z

ATTENZIONE! CAUTELA!

• L'impedenza totale dei diffusori non deve essere inferiore a quella d'uscita dell'amplificatore; nota: l'impedenza complessiva dei diffusori uguale a quella d'uscita dell'amplificatore permette l'erogazione della massima potenza (mentre un'impedenza superiore comporta una riduzione della potenza erogata).
• La somma delle potenze dei diffusori deve essere adeguata alla potenza massima erogabile dall'amplificatore.
• La lunghezza delle linee diffusori deve essere ridotta al minimo (una lunga distanza può comportare l'uso di cavi con sezioni elevate).
• Utilizzare dei cavi con conduttori aventi una sezione adeguata, considerando la loro lunghezza e la potenza complessiva dei diffusori.
• Per evitare che fenomeni induttivi diano luogo a ronzii, disturbi e compromettano il funzionamento del sistema, i cavi per i diffusori non devono essere canalizzati assieme ai conduttori dell'energia elettrica, ai cavi microfonici od altre linee.
• Per minimizzare gli effetti induttivi (ronzii) dovuti all'accoppiamento con campi elettromagnetici circostanti, utilizzare cavi con conduttori intrecciati.
• NON collegare gli ingressi dei diffusori direttamente ad una linea a tensione costante (es. 100 V).

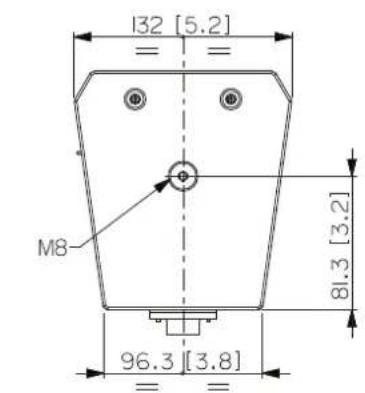

COMPACT M 04
