ELPMB22 - Supporto per proiettore EPSON - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Supporto di fissaggio al soffitto per proiettore
Marca	EPSON
Modello	ELPMB22
Compatibilità	Proiettori Epson di dimensioni medie
Dimensioni (L × P × A)	342 × 210 × 150 mm
Peso	3,5 kg
Materiale principale	Metallo
Campo di regolazione orizzontale	130 mm
Rotazione orizzontale	360°
Inclinazione verticale e laterale	±18°
Contenuto del kit	Kit di fissaggio al soffitto, chiave poligonale, chiave a brugola, 4 viti M4×12, 4 rondelle elastiche, 4 rondelle piatte, guida utente
Tipo di montaggio	A soffitto (cemento o altra struttura solida)
Accessori opzionali	Tubo di prolunga ELPFP13 o ELPFP14 per regolazione in altezza
Installazione	Riservata a un installatore qualificato
Sicurezza	Utilizzare un cavo di sicurezza; controllare regolarmente il serraggio delle viti
Manutenzione	Non utilizzare lubrificante, colla o olio; serrare le viti se necessario

Domande frequenti - ELPMB22 EPSON

Qual è il peso massimo supportato dal supporto ELPMB22?

Il peso combinato del proiettore e del supporto può raggiungere 10 a 20 kg. Il supporto stesso pesa 3,5 kg.

Questo supporto è compatibile con tutti i proiettori Epson?

No, il ELPMB22 è progettato per proiettori Epson di dimensioni medie. Verificare la compatibilità sul sito Epson o sul catalogo.

Come regolare l'angolo del proiettore?

Utilizzare la sfera: allentare la vite di regolazione dell'inclinazione e le viti di fissaggio, regolare l'angolo (rotazione 360°, inclinazione ±18°), quindi serrare tutte le viti.

Posso installare questo supporto da solo?

L'installazione deve essere eseguita da un specialista qualificato per garantire la sicurezza. Un montaggio errato può causare la caduta del proiettore.

Quali viti utilizzare per fissare la piastra del proiettore?

Utilizzare esclusivamente le quattro viti M4×12 fornite con le rondelle elastiche e le rondelle piatte. Non utilizzare altre viti.

Come centrare l'obiettivo del proiettore rispetto allo schermo?

Spostare orizzontalmente la piastra del proiettore allentando le quattro viti di allineamento. Utilizzare l'adesivo di centraggio per allineare l'obiettivo con il centro dello schermo.

Posso regolare l'altezza del proiettore una volta installato?

Sì, acquistando un tubo di prolunga opzionale (ELPFP13 o ELPFP14) che consente una regolazione in altezza. Fare riferimento alla sezione 4 della guida.

Come installare il supporto su un soffitto in cemento?

Utilizzare staff di fissaggio e bulloni M12 o superiori (venduti separatamente). Fissare la piastra del soffitto con dadi. Vedere sezione 3 della guida.

Quali strumenti sono forniti con il supporto?

Il kit contiene una chiave poligonale e una chiave a brugola. Gli altri strumenti devono essere forniti dall'installatore.

Cosa fare in caso di allentamento delle viti dopo l'installazione?

Controllare regolarmente il serraggio. Se una vite è allentata, serrarla a fondo. Non allentare mai le viti dopo l'installazione tranne per manutenzione da parte di uno specialista.

MANUALE UTENTE ELPMB22 EPSON

• Questa staffa di montaggio permette d'installare a soffitto il proiettore multi-mediale Epson.
• L'ELPMB22 è adatta ai proiettori di medio formato, mentre l'ELPMB23 a quelli di piccolo formato. Per informazioni sui modelli compatibili con il proiettore in uso vi preghiamo di visitare il nostro sito Internet o di consultare il catalogo dei prodotti.
• Per regolare l'altezza d'installazione del proiettore è necessario acquistare separatamente l'apposito tubo di estensione provvisto di funzione di regolazione dell'altezza.
  → Per informazioni al riguardo si prega di vedere la sezione "4 Tubo di estensione" a pagina 11.
• Per usare la staffa in sicurezza si raccomanda innanzi tutto di leggere con attenzione il presente manuale e di conservarlo quindi appropriatamente per ogni necessità futura.
  Epson non accetta alcuna responsabilità per danni o lesioni subite a causa del montaggio, assemblaggio o maneggio inappropriato della staffa.
• Le illustrazioni di assemblaggio e di montaggio mostrano il modello ELPMB22.
  L'aspetto della staffa di montaggio effettivamente acquistata può differire da quella mostrata in queste illustrazioni.
• Le caratteristiche tecniche della staffa di montaggio sono soggette a modifica senza preavviso.

Precauzioni di sicurezza

Il presente manuale fa uso del simbolo di avvertenza qui oltre mostrato per allertare l'utilizzatore sulla necessità di usare correttamente la staffa di montaggio e in modo che non causi lesioni personali e danni alle cose. Durante la lettura del manuale si raccomanda pertanto di comprendere appieno il significato di tale avvertenze.

⚠️ Avvertenze

Il maneggio inappropriato dovuto alla mancata osservanza di uno dei simboli di avvertenza può divenire causa di lesioni gravi o anche mortali.

Particolarità

• Struttura con giunto sferico per regolare l'angolo di orientamento.
  L'apparecchio può quindi essere inclinato orizzontalmente, verticalmente e lateralmente.
• Facile operazione di montaggio e di distacco per agevolare l'accesso al proiettore.
  In tal modo il proiettore può essere comodamente montato e rimosso dal soffitto.

- Adesivo graduato per facilitare l'allineamento dell'asse dell'obiettivo.

Con l'apposito adesivo graduato di riferimento si può spostare orizzontalmente l'asse centrale dell'obiettivo rispetto allo schermo di proiezione.

Peso

ELPMB22: 3,5 kg

ELPMB23: 3,4 kg

Dimensioni

ELPMB22: Largh 342 × prof 210 × alt 150 mm

ELPMB23: Largh 270 × prof 139 × alt 150 mm

1 Prima di procedere con l'assemblaggio e l'installazione

1-1 Precauzioni di sicurezza

⚠️ Avvertenze

• La vendita di questa staffa di montaggio presuppone che il lavoro d'installazione sia eseguito da uno specialista in possesso della necessaria conoscenza e abilità tecnica. Non deve quindi essere installata da persone non in possesso di tali competenze.
• Per garantire la necessaria robustezza si deve procedere all'assemblaggio delle varie parti seguendo il metodo appropriato.
• Le viti devono essere ben serrate.
• Un assemblaggio eseguito in modo incompleto può causare la caduta del proiettore dal soffitto con conseguente possibilità di lesioni fisiche.

⚠️ Avvertenze

Quando il proiettore è fissato al soffitto mediante la staffa di montaggio il peso combinato dei due può raggiungere da 10 a 20 chilogrammi. Prima di procedere con l'installazione si raccomanda pertanto di osservare il tipo di costruzione e di materiale nonché la robustezza del soffitto, e di usare quindi i metodi più appropriati per prevenire la caduta del proiettore.

1-2 Controllo delle parti fornite

Aprire la confezione e verificare che la fornitura sia completa.

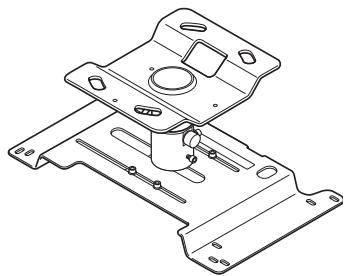

Staffa di montaggio a soffitto ELPMB22

Staffa di montaggio a soffitto ELPMB23

Chiave a disallineamento

Chiave esagonale

Viti di montaggio del proiettore: 4 pezzi (M4 × 12)/rondelle di bloccaggio: 4 pezzi / rondelle piane: 4 pezzi

Manuale dell'utente (il presente documento)

• Per fissare l'elemento di sostegno del proiettore al corpo del proiettore stesso si devono usare esclusivamente le viti di montaggio fornite in dotazione.
• Prima d'iniziare si suggerisce di predisporre gli attrezzi necessari.

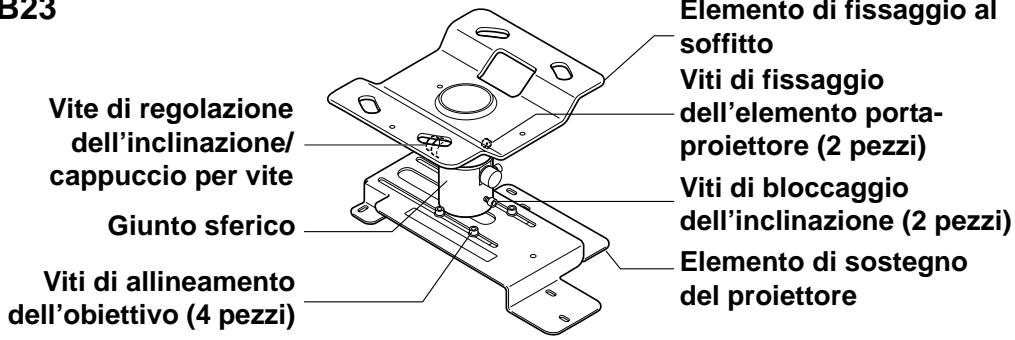

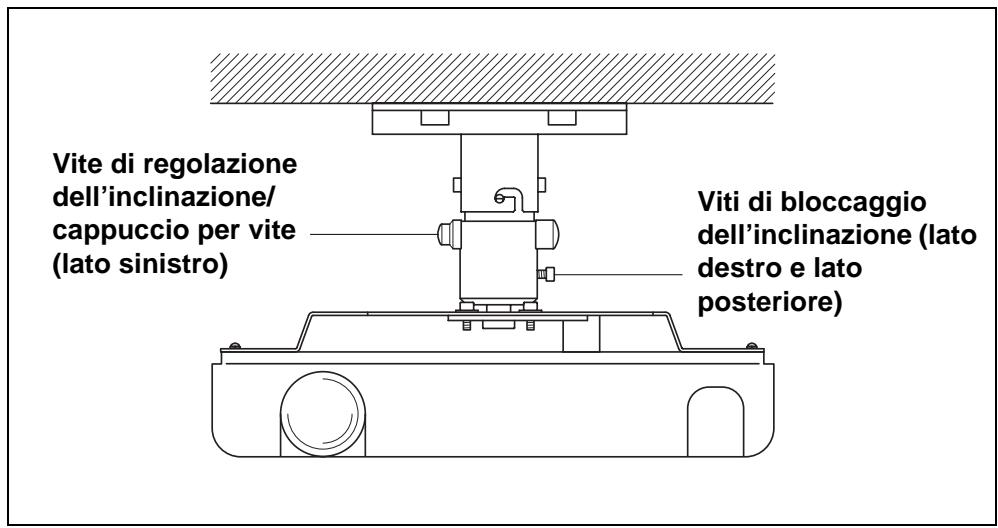

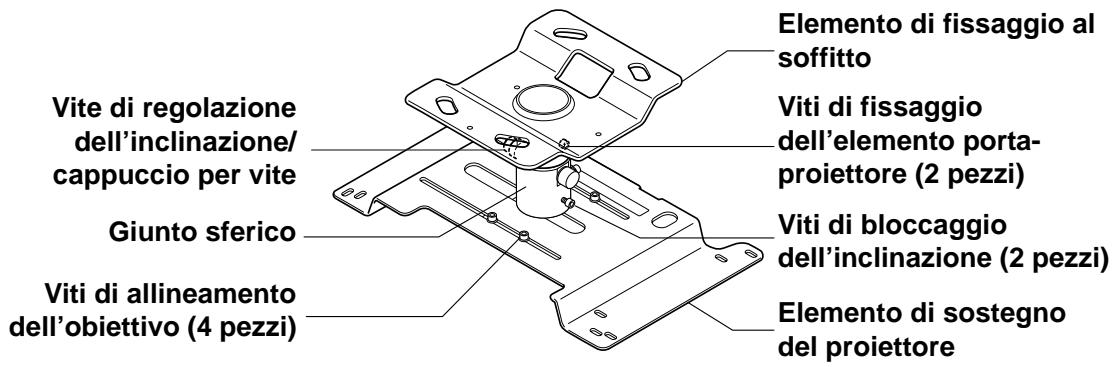

1-3 Nome delle parti

ELPMB22

ELPMB23

1-4 Installazione del proiettore

• Il proiettore deve essere installato lontano dalle lampade fluorescenti, dai condizionatori d'aria e dagli altri apparecchi elettrici. In caso contrario il telecomando potrebbe non operare correttamente.
• Per limitare l'effetto dei disturbi esterni si raccomanda di posizionarlo in modo che il cavo di collegamento al computer o a un altro apparecchio non sia più lungo di 20 metri.
• Il proiettore deve essere installato in un punto in cui non vi si accumuli polvere né umidità affinché l'obiettivo e le altre parti ottiche interne non si sporchino.
• Il proiettore non deve essere installato in luoghi la cui temperatura non sia compresa nella gamma d'uso specificata. In caso contrario potrebbe non funzionare correttamente.
• La chiusura delle tende negli ambienti luminosi aiuta a rendere le immagini più chiare e visibili.

2 Assemblaggio e l'installazione

2-1 Rimozione dell'elemento di fissaggio al soffitto dall'elemento di sostegno del proiettore

(1) All'apertura della confezione si raccomanda di verificare che il giunto sferico sia movibile.

(Al momento della spedizione dalla fabbrica la vite di regolazione e quelle di bloccaggio dell'inclinazione sono allentate.)

Se il giunto sferico non è movibile si suggerisce di procedere nel seguente modo:

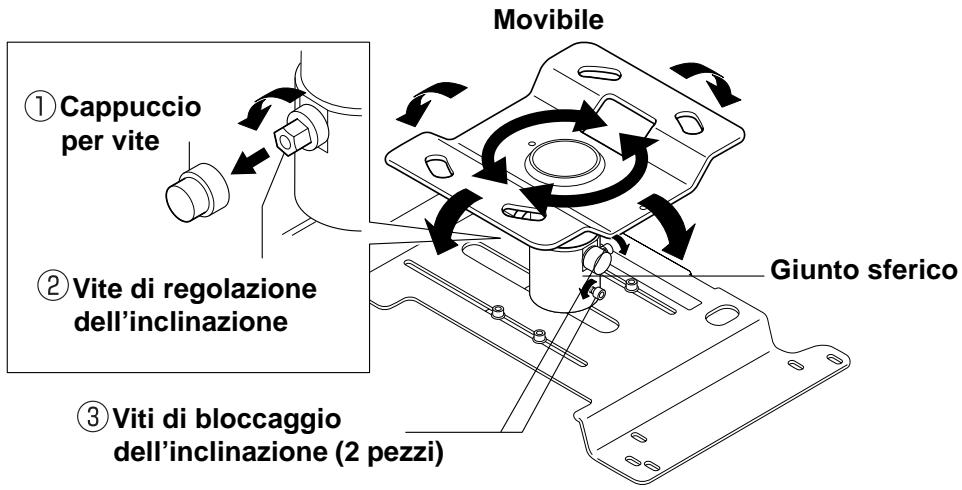

① Rimuovere il cappuccio (parte sporgente) dalla vite di regolazione dell'inclinazione.
② Con la chiave a disallineamento fornita in dotazione allentare la vite di regolazione dell'inclinazione.

- La vite di regolazione dell'inclinazione è fatta in modo che si serri nuovamente quando la si ruota più di 180 gradi.

- Non è necessario allentare la vite opposta a quella di regolazione dell'inclinazione.

③ Con la chiave esagonale allentare le due viti di bloccaggio dell'inclinazione.

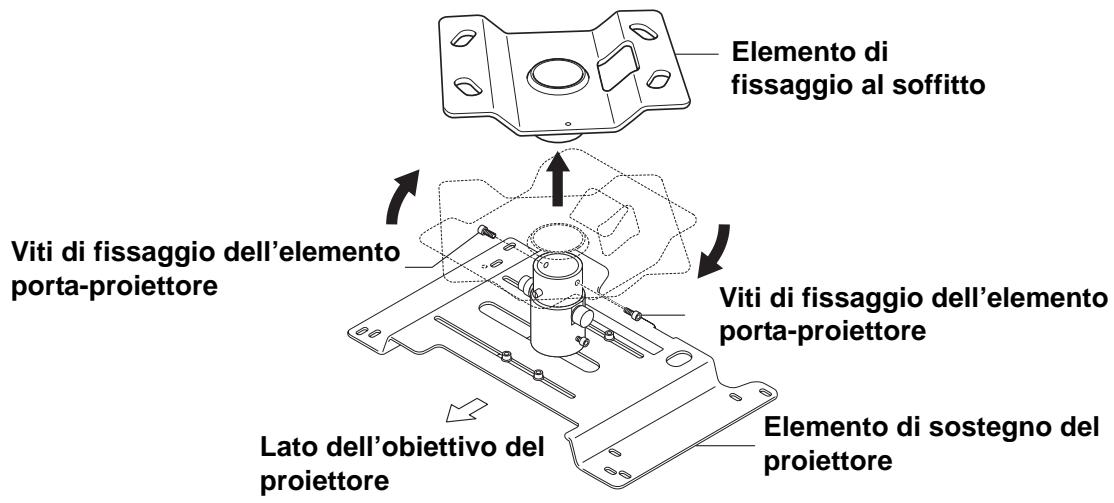

(2) Con la chiave esagonale rimuovere dall'elemento di sostegno del proiettore prima le due viti di fissaggio dell'elemento porta-proiettore e quindi l'elemento di fissaggio al soffitto.

Ruotare di circa 30 gradi a destra l'elemento di fissaggio a soffitto e quindi sollevarlo.

2-2 Installazione dell'elemento di fissaggio al soffitto alla struttura portante

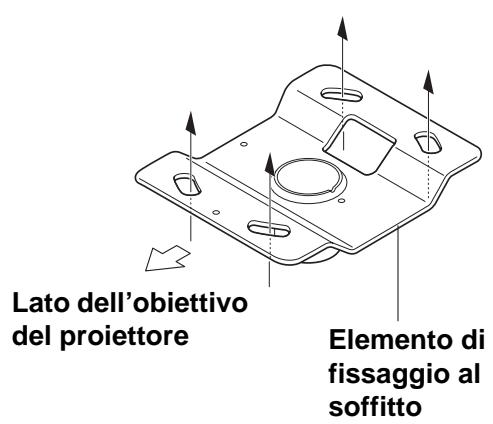

(1) L'installazione dell'elemento di fissaggio al soffitto alla struttura portante la si ottiene inserendo le viti o i bulloni nei quattro fori oblunghi.

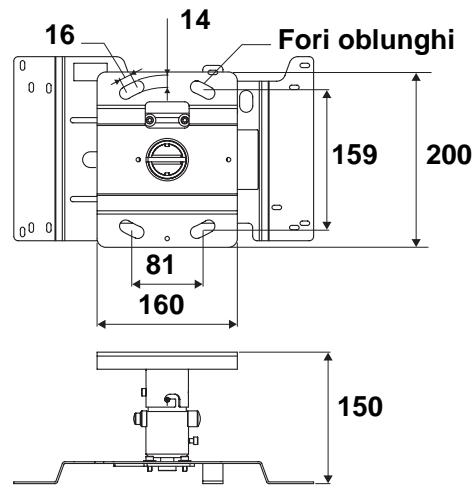

Dimensioni dell'area di contatto con il soffitto (in mm)

• L'illustrazione mostra il modello ELPMB22. Il modello ELPMB23 ha le medesime dimensioni.

• Per fissare la staffa di montaggio a un soffitto di cemento armato si devono usare bulloni di ancoraggio.
  → Per informazioni al riguardo si prega di vedere la sezione "3 Installazione a un soffitto di cemento armato" a pagina 10.

• Per regolare l'altezza d'installazione del proiettore è necessario acquistare separatamente l'apposito tubo di estensione provvisto di funzione di regolazione dell'altezza.
  → Per informazioni al riguardo si prega di vedere la sezione "4 Tubo di estensione" a pagina 11.

2-3 Fissaggio al proiettore del relativo dell'elemento di sostegno

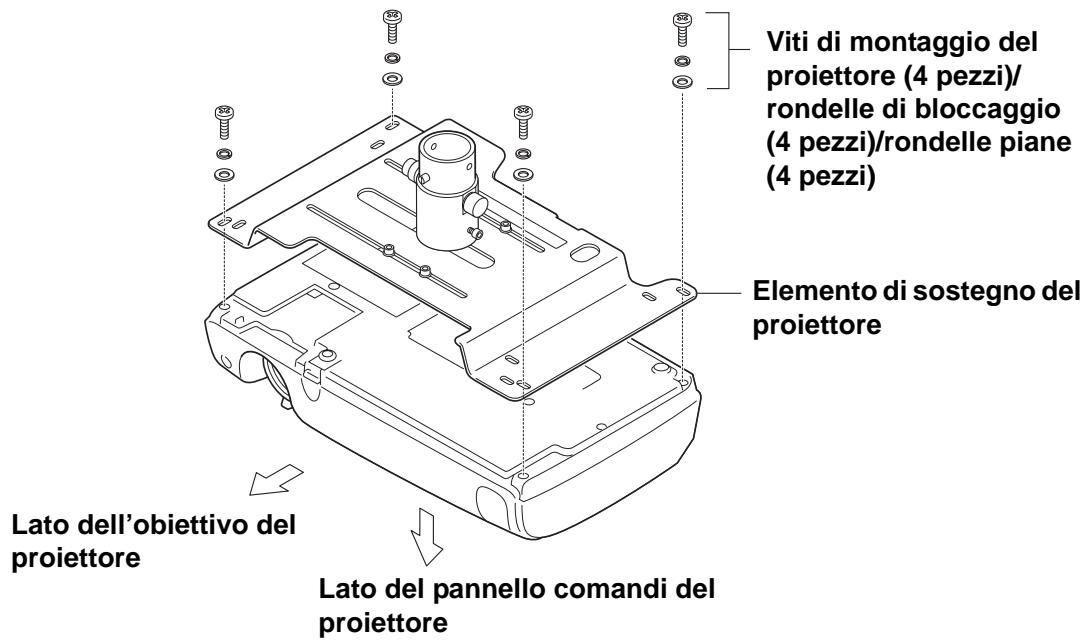

(1) Capovolgere il proiettore in modo che il pannello comandi si trovi rivolto verso il basso.
(2) Per fissare l'elemento di sostegno del proiettore al corpo del proiettore stesso si devono usare le quattro viti di montaggio fornite in dotazione. L'elemento di sostegno del proiettore è provvisto di alcuni fori oblunghi. Inserire le viti nei fori che si allineano con quelli del proiettore e serrarle.

- L'illustrazione può differire a seconda del tipo di proiettore in uso.

⚠️ Avvertenze

• Per fissare il proiettore si devono usare esclusivamente le viti fornite in dotazione alla staffa.
• Le viti devono essere ben serrate.
• Per impedire che il proiettore cada si consiglia di assicurarlo alla staffa di montaggio con un cavo metallico o una cinghia di sicurezza sufficientemente robusta. (Per informazioni sulla parte del proiettore da assicurare si prega di vedere il manuale dell'utente del proiettore.)
• L'applicazione di adesivo di bloccaggio per viti oppure di lubrificante, olio o di prodotti analoghi nei punti di fissaggio alla staffa di montaggio a soffitto potrebbe causare la rottura dell'involucro del proiettore e la caduta dell'apparecchio, con conseguenti danni o lesioni alle persone. Durante l'installazione o la regolazione della staffa di montaggio a soffitto si raccomanda pertanto di non usare alcun tipo di sostanza, adesiva o lubrificante.

2-4 Fissaggio dell'elemento di sostegno del proiettore all'elemento di fissaggio al soffitto

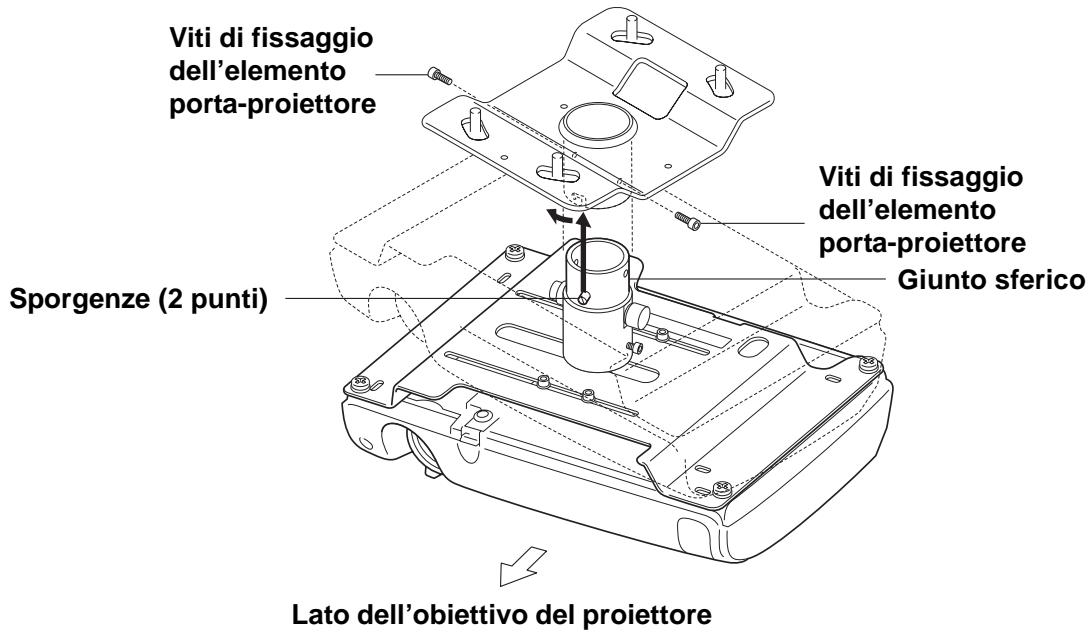

(1) Inserire il giunto sferico dell'elemento di sostegno del proiettore nell'elemento di fissaggio al soffitto.

Inserire le due sporgenze del giunto sferico nei corrispondenti alloggiamenti dell'elemento di fissaggio al soffitto.

Fissare tra loro i due elementi di sostegno in modo che il giunto sferico assuma l'orientamento mostrato in figura (vista anteriore).

(2) Con la chiave esagonale fornita in dotazione serrare saldamente le due viti di fissaggio dell'elemento porta-proiettore.

Vista frontale

2-5 Allineamento dell'asse dell'obiettivo del proiettore

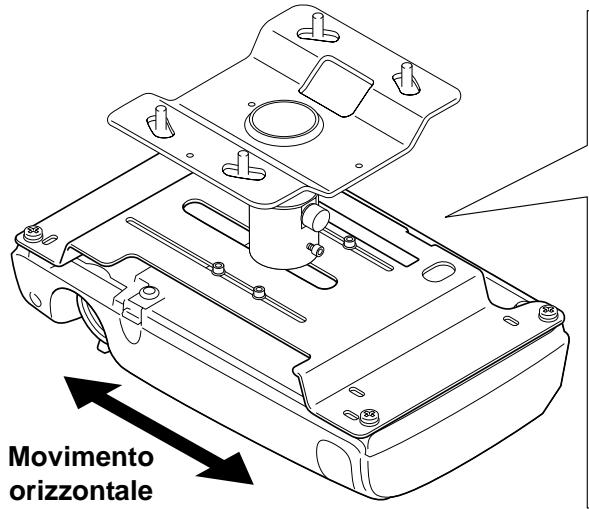

Lo spostamento orizzontale del proiettore permette di allineare tra di loro il centro della staffa di montaggio a soffitto (giunto sferico) e l'asse dell'obiettivo.

- Gamma di regolazione orizzontale: 130 mm per il modello ELPMB22 e 100 mm per il modello ELPMB23

⚠️ Avvertenze

• Durante la regolazione si raccomanda di sostenere bene il proiettore dal basso.
• Dopo la regolazione si devono serrare nuovamente bene le viti. Se sono allentate il proiettore potrebbe infatti cadere.

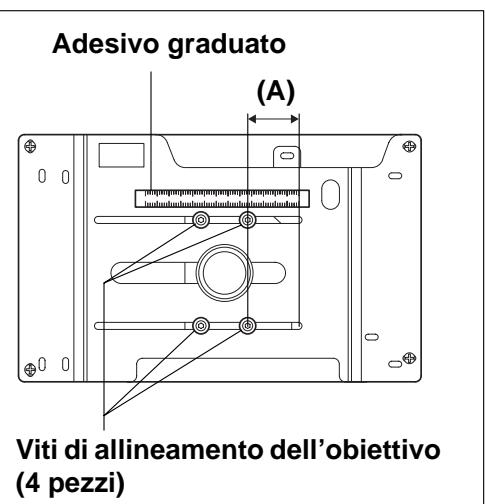

(1) Con la chiave esagonale fornita in dotazione allentare le quattro viti di allineamento dell'obiettivo.
(2) Regolare la posizione dell'obiettivo muovendo orizzontalmente l'elemento di sostegno del proiettore sino a quando la misura sull'adesivo graduato (misura (A) nell'illustrazione) coincide con la misura del proiettore in uso indicata nel sito Internet.
(3) Con la chiave esagonale fornita in dotazione serrare bene le quattro viti di allineamento dell'obiettivo.

2-6 Regolazione angolare

La particolare struttura del giunto sferico semplifica il bloccaggio del proiettore nella posizione desiderata all'interno della gamma d'installazione consentita.

● Gamma di regolazione angolare orizzontale: 360 gradi in ogni direzione
● Gamma di regolazione angolare verticale e laterale: ±18 gradi

⚠️ Avvertenze

• Durante la regolazione si raccomanda di sostenere bene il proiettore dal basso.
• Dopo la regolazione si devono serrare nuovamente bene le viti. Se sono allentate il proiettore potrebbe infatti cadere.

Procedere con la regolazione nel seguente modo:

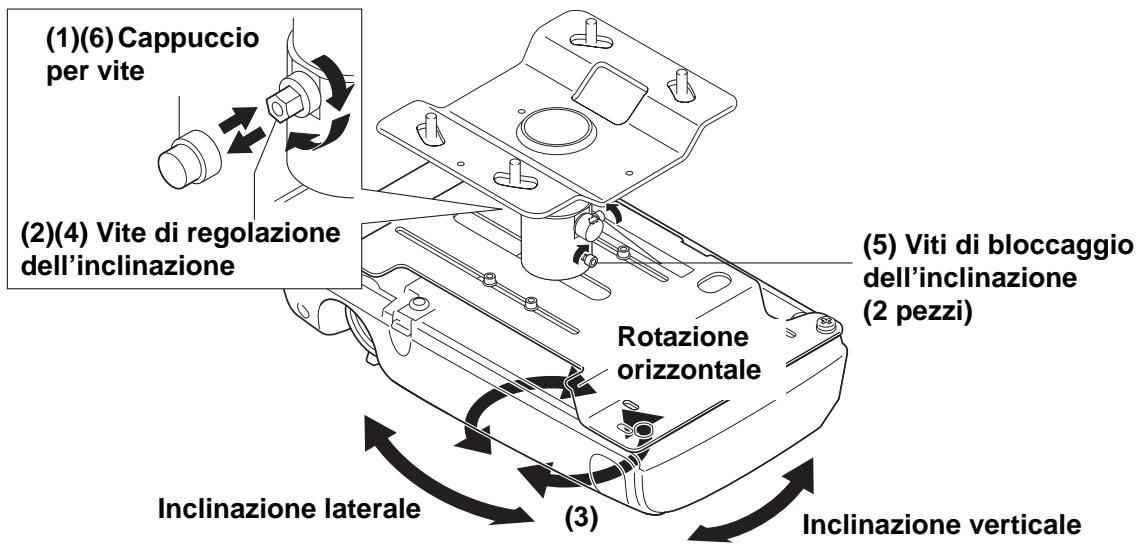

(1) Rimuovere il cappuccio (parte sporgente) dalla vite di regolazione dell'inclinazione.
(2) Con la chiave a disallineamento fornita in dotazione serrare parzialmente la vite di regolazione dell'inclinazione.
(3) Regolare la posizione di proiezione dell'apparecchio.
(4) Con la chiave a disallineamento fornita in dotazione serrare completamente la vite di regolazione dell'inclinazione.
(5) Con la chiave esagonale fornita in dotazione serrare le due viti di bloccaggio dell'inclinazione.
(6) Apporre il cappuccio (parte sporgente) alla vite di regolazione dell'inclinazione.

3 Installazione a un soffitto di cemento armato

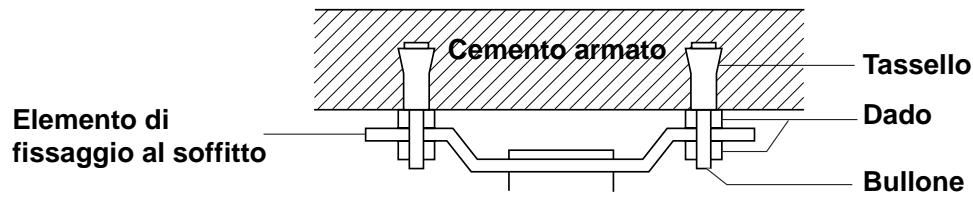

(1) Inserire nel soffitto in cemento armato bulloni di ancoraggio del tipo reperibile in commercio.
(2) Fissare l'elemento di fissaggio al soffitto con dadi del tipo reperibile in commercio.

- Se è presente un contro-soffitto o un altro tipo di ostacolo che causa interferenza con l'installazione è necessario installare un tubo di estensione da acquistare a parte.

→ Per informazioni al riguardo si prega di vedere la sezione "4 Tubo di estensione" a pagina 11.

⚠️ Avvertenze

• Prima d'installare alla struttura portante l'elemento di fissaggio al soffitto occorre assemblare tutte le parti affinché possano sostenere il peso totale combinato e il movimento laterale del corpo del proiettore e della staffa di montaggio a soffitto. Si devono usare dadi e bulloni M12 o di dimensioni superiori. In caso contrario il proiettore potrebbe cadere.
• Epson non accetta alcuna responsabilità in caso di caduta del proiettore dovuta a un'installazione precaria.

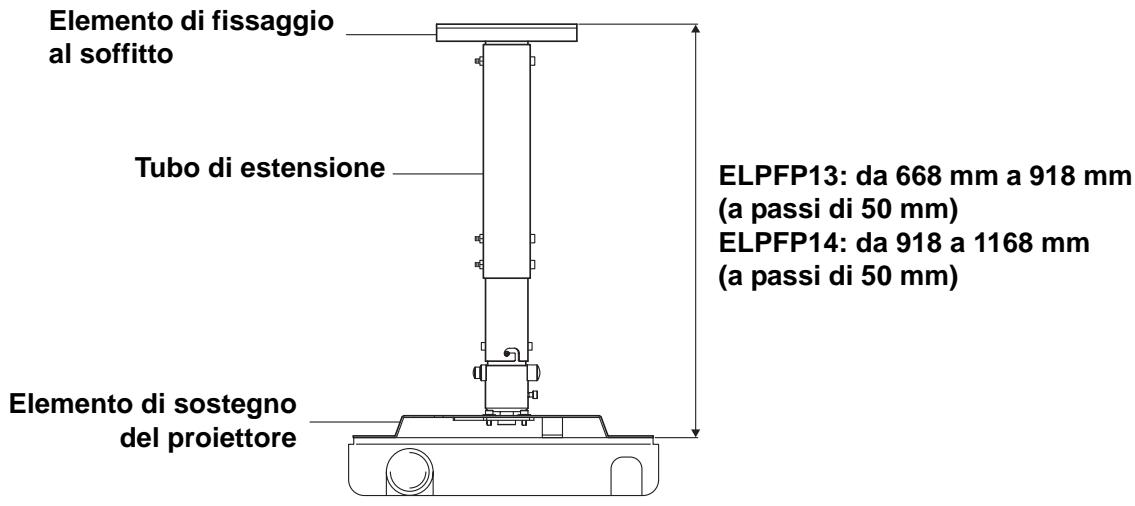

Per regolare l'altezza d'installazione del proiettore è necessario acquistare separatamente l'apposito tubo di estensione. I modelli disponibili sono l'ELPFP13 e l'ELPFP14. L'illustrazione che segue mostra per ciascuno dei due modelli la gamma di distanza tra l'elemento di fissaggio al soffitto e il proiettore.

5 Per l'uso in sicurezza

• La rimozione, l'installazione, la manutenzione e la riparazione del proiettore devono essere affidate esclusivamente a uno specialista.
  Per istruzioni sulla manutenzione e la riparazione del proiettore si prega di consultarne il manuale dell'utente.

⚠️ Avvertenze

• Dopo l'installazione non si devono allentare i bulloni né le viti o i dadi. Periodicamente si deve inoltre verificare che non si siano allentati. In caso di allentamento li si deve nuovamente ben serrare.
• Non ci si deve mai appendere alla staffa di montaggio a soffitto. In caso contrario il proiettore e la staffa potrebbero distaccarsi e cadere causando lesioni.

6 Richiesta d'informazioni

- Per qualsiasi richiesta d'informazioni si prega di rivolgersi ai contatti riportati nel manuale dell'utente del proiettore.
