MANUALE UTENTE FFV6TEE LOFRA
ISTRUZIONI E CONSIGLI PER L'INSTALLAZIONE
L' USO E LA MANUTENZIONE
DEI FORNI ELETTRICI "FLEXO"
ENGLISH
SERVICE MANUAL
INSTRUCTIONS AND RECOMMENDATIONS FOR THE
INSTALLATION
THE USE AND THE MAINTENANCE
OF "FLEXO" ELECTRIC OVENS
CE
ITALIANO

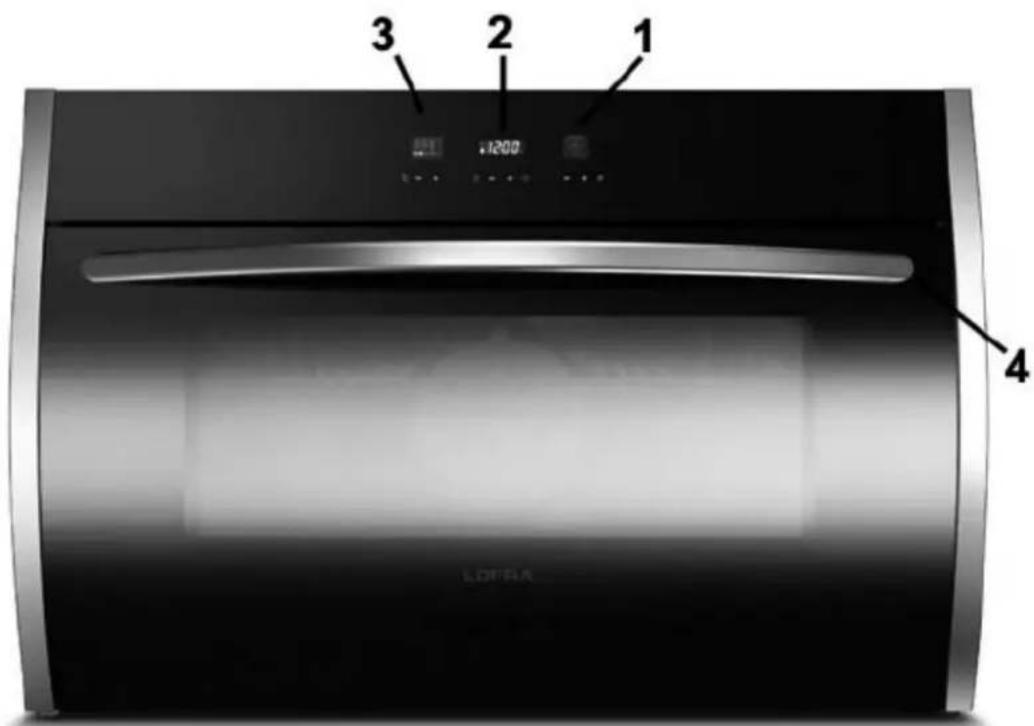

1 – Selettore funzioni - Functions
2 - Orologio - Clock
3 – Selettore temperatura - Temperature
4 – Porta del forno – Oven door
INDICE ARGOMENTI
AVVERTENZE PER LA VOSTRA SICUREZZA E CONSIGLI ..... 4
1. INSTALLAZIONE 9
La casa produttrice, si riserva il diritto di apportare le modifiche che si ritengano utili o necessarie al prodotto, senza alcun preavviso.
GARANZIA DELL'APPARECCHIO :
La garanzia applicata é regolamentata dalla direttiva CEE 1999/44/CE, a cui si richiamano i paesi della UE. Le modalità sono riportate in un opuscolo a parte. In ogni caso si ricorda che la garanzia, così come danni diretti e/o indiretti, non sono riconosciuti per : mancata o errata manutenzione e pulizia, imperizia d'uso, utilizzazione dell'apparecchio non appropriata.
Le eventuali osservazioni e reclami vanno indirizzati a :
Nuova LOFRA S.r.l.- Consumer Service – Via Montegrotto 125 – 35038 Torreglia ( PD )
Tel. 049 9904811
E-mail : consumerservice@lofra.it
AVVERTENZE PER LA VOSTRA SICUREZZA E CONSIGLI
Prima di utilizzare il forno, leggete con attenzione questo libretto di istruzioni, così da avere tutte le informazioni necessarie per una corretta installazione.
- Questa apparecchiatura è stata progettata per uso domestico.
- Queste istruzioni sono valide solamente per il paese di destinazione indicato sull'etichetta posta all'interno del forno.
⚠️ IMPORTANTE!
Tutte le operazioni di installazione, regolazione, trasformazione e manutenzione, devono essere eseguite da personale tecnico qualificato in accordo al presente manuale di servizio e secondo le normative
vigenti. La ditta declina ogni responsabilità derivante da una cattiva regolazione,
utilizzazione o una manomissione dell'apparecchiatura.
- I dati riguardanti il modello e le caratteristiche possono essere rilevati consultando la targhetta posta sull'apparecchio (vedi immagine), o le tabelle.
- Per ogni richiesta di intervento esibire al tecnico, con la garanzia, il documento comprovante la data d'acquisto o la data di consegna
Prima di eseguire qualsiasi manutenzione o trasformazione togliere l'alimentazione elettrica a monte dell'apparecchiatura. Nel caso di sostituzione di componenti e/o accessori, utilizzare esclusivamente ricambi originali Lofra. Affidarsi solo a personale tecnico qualificato.
- Si consiglia di conservare il libretto istruzioni unitamente al forno, in modo che all'occorrenza possa essere consultato per tutte le indicazioni e consigli per un uso corretto e ottimale.
- Prima di mettere in funzione il forno rimuovere l'eventuale pellicola protettiva che riveste i particolari in acciaio inox, alluminio (leccarda) e/o verniciati, ecc. Si raccomanda di eseguire
questa operazione usando la massima cautela per evitare di rovinare le parti protette.
- Prima di pulire il forno, si raccomanda di scollegare l'alimentazione elettrica. Pulire con acqua tiepida e detersivo neutro, risciacquare poi accuratamente utilizzando uno straccio umido. Lavare a parte gli accessori del forno con la lavastoviglie, o utilizzando dell'acqua tiepida e detersivo neutro, fatto questo asciugarli completamente utilizzando uno straccio morbido.
- Alla prima accensione del forno, si consiglia di farlo funzionare per circa un'ora alla massima temperatura. Con questa operazione possono formarsi fumi e cattivo odore dovuti ai collanti dell'isolamento termico o dall'olio delle lamiere. Si consiglia di aerare il locale.
- Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da un centro di assistenza o da personale qualificato al fine di evitare un pericolo
ATTENZIONE : L'apparecchio e le sue parti accessibili diventano calde durante l'uso. Si deve prestare attenzione per evitare di toccare gli elementi riscaldanti. I bambini di meno di 8 anni devono essere tenuti
lontani a meno che non vengano continuamente sorvegliati.
Questo apparecchio può essere utilizzato da bambini di età compresa dagli 8 anni in su e da persone con ridotte capacità fisiche, sensoriali, mentali o con mancanza di esperienza, solo se seguite e informate sulle istruzioni riguardanti l'apparecchio in modo sicuro per comprendere i pericoli coinvolti. I bambini non devono giocare con l'apparecchio. Pulizia e manutenzione da parte dell'utente non deve essere fatta da bambini senza sorveglianza.
Non sedetevi e non posate oggetti pesanti sopra la porta aperta, questo potrebbe causare gravi danni alle cerniere.
In caso di utilizzo frequente di oli e grassi ad alte temperature, si consiglia un controllo periodico del forno per evitare che gli schizzi possano incendiarsi.
Onde evitare danni alla smaltatura interna, non utilizzare il fondo del forno per cuocere e non proteggerlo con fogli d'alluminio.
Si raccomanda di effettuare con la massima cautela la pulizia interna della
parte superiore del forno, prestando particolare attenzione a non sforzare la sonda della temperatura. In caso di danneggiamento si potranno verificare dei malfunzionamenti del forno.
⚠️ Le istruzioni riportano la corretta installazione di griglie e vassoi (ved.3.5 e 3.6).
E' necessario prevedere nella rete di alimentazione un sezionatore di rete onnipolare, che consenta la disconnessione completa dalla rete, avente contatti adatti alla categoria di sovratensione III.
Non utilizzare detergenti abrasivi o raschietti metallici affiliati per pulire il vetro della porta del forno in quanto possono graffiare la superficie, che può portare a rottura del vetro. Non utilizzare pulitoti a vapore per la pulizia dell'apparecchio.
Attenzione: prima di sostituire la lampada del forno è obbligatorio scollegare l'alimentazione elettrica. (vedi "sostituzione lampada")
- Prima di aprire il coperchio eliminare gli eventuali prodotti tracimati sul coperchio stesso.
- Non disperdere nell'ambiente imballi, accessori o altro inerenti l'apparecchiatura.
- Per lo smaltimento usare possibilmente i contenitori per il riciclaggio dei materiali secondo la normativa vigente. Per la pulizia dell'elettrodomestico fare riferimento al capitolo corrispondente in questo manuale.
Questo manuale istruzioni è disponibile anche nel sito www.lofra.it
1. INSTALLAZIONE
Tutte le operazioni di installazione, regolazione, trasformazione e manutenzione, devono essere eseguite da personale qualificato in accordo al presente manuale di servizio e secondo le normative vigenti. La ditta declina ogni responsabilità derivante da una cattiva regolazione, utilizzazione o una manomissione dell'apparecchiatura.
L'apparecchiatura da Lei acquistata è stata progettata per essere inserita in un alloggiamento standard di larghezza di circa 600 mm (forni 60) o 900mm (forni 90). L'alloggiamento, i mobili adiacenti e tutti i materiali utilizzati per l'installazione, devono poter resistere ad una temperatura di 150 °C e deve essere assicurata un'adeguata areazione per evitare il surriscaldamento degli stessi. Inoltre le porte dei mobili adiacenti non devono interferire con il forno.
AVVERTENZE
- Controllare che l'impianto elettrico sia conforme alle specifiche indicate nella targhetta dell'apparecchio
1.1 POSIZIONAMENTO DEL FORNO
L'apparecchiatura può essere installata sotto il piano di lavoro della cucina oppure su colonna.

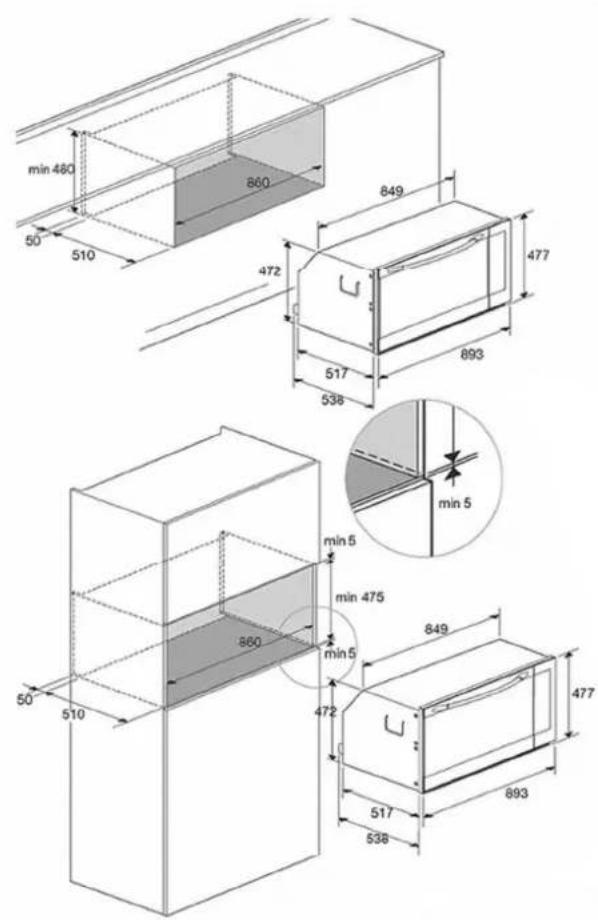

Le dimensioni per l'installazione sono riportate nelle figure che seguono.
Non fare leva sulla porta durante la fase di installazione del forno.
60 cm
90 cm
Inserire il forno all'interno del mobile ed aprire la porta.
Inserire le quattro viti autofilettanti per legno brunite con rondelle orlo salvasmalto nei quattro fori di diametro 9 mm dalla facciata.
Chiudere la porta del forno.
1.2 ALLACCIAMENTO ALLA RETE ELETTRICA
L'allacciamento del forno alla rete elettrica va effettuato in modo permanente alla rete elettrica a meno delle versioni fornite di spina utilizzando il cavo di cui è dotato il forno. Non dovrà essere posizionato su parti del forno che possono raggiungere una temperatura superiore di 50° rispetto alla temperatura ambiente (cielo e fianchi); installare un interruttore onnipolare in categoria di sovratensione III.
Utilizzare il filo giallo-verde del forno per il collegamento alla massa a terra dell'abitazione. Se il cavo di alimentazione non fosse sufficientemente lungo, deve essere sostituito utilizzando un cavo di pari sezione e di pari tipo (vedi punto 2.1).
La ditta declina ogni responsabilità derivante da un collegamento del cavo a terra, non conforme alla normativa vigente.
2. MANUTENZIONE
AVVERTENZE :
Prima di eseguire qualsiasi manutenzione o trasformazione togliere l'alimentazione elettrica, mediante l'apposito interruttore. Nel caso di sostituzione di componenti e/o accessori, utilizzare esclusivamente ricambi originali Lofra.
TUTTE LE OPERAZIONI DI MANUTENZIONE, DEVONO ESSERE ESEGUITE DA PERSONALE TECNICO QUALIFICATO IN ACCORDO AL PRESENTE MANUALE DI SERVIZIO E SECONDO LE NORMATIVE VIGENTI. LA DITTA DECLINA OGNI RESPONSABILITA' DERIVANTE DA UNA CATTIVA REGOLAZIONE, UTILIZZAZIONE O MANOMISSIONE DELL'APPARECCHIATURA.
2.1 CAVO DI ALIMENTAZIONE ELETTRICO
Nel caso si rendesse necessaria la sostituzione del cavo di alimentazione elettrico, si fa presente che il tipo corretto da utilizzare per il collegamento alla rete elettrica è: H05VV-F 3x1.5 mm ^2 , con dimensioni 90 cm utilizzare cavo 3x2.5 mm ^2 . Lasciare il cavo sufficientemente lungo, per potere permettere una facile manutenzione; il cavo di terra (giallo-verde) una volta fissato ai terminali dell'impianto elettrico, dovrà risultare più lungo di almeno 2 cm rispetto agli altri 2 cavi (fase e neutro). Tale accorgimento permette di garantire la sicurezza elettrica, nel caso in cui accidentalmente venga strappato il cavo di alimentazione.
Il cavo di alimentazione che presenta difetti, non deve essere riparato, ma va
sostituito con un cavo equivalente a quello sopra indicato. La sostituzione del cavo di alimentazione deve essere effettuata dall'assistenza tecnica autorizzata LOFRA o da personale tecnico specializzato.
2.2 ACCESSO AI COMPONENTI ELETTRICI
Per eseguire la manutenzione e/o sostituzione dei componenti elettrici posizionati nello schiena o nella zona superiore del forno (es. portalampada, girarrosto, cavo alimentazione, generatore A.E., resistenze) bisogna togliere rispettivamente i pannelli di protezione posteriore o superiore, svitando le viti che li fissano alle fiancate.
Nel caso di manutenzioni e/o sostituzioni dei componenti che si trovano dietro il cruscotto (es. pulsantiera, programmatore,
ecc.), oltre al pannello superiore bisogna intervenire togliendo il cruscotto; per fare questo rimuovere le eventuali manopole, quindi svitare le viti che si trovano ai due lati del cruscotto. Tolte le viti muovere il cruscotto in senso verticale e contemporaneamente tirarlo verso l'esterno.
Per il rimontaggio seguire il procedimento inverso sopra descritto.
2.3 SMONTAGGIO E MONTAGGIO DELLA PORTA DEL FORNO
Aprire totalmente la porta del forno, inserire nell'apposito foro della cerniera un perno blocca movimento di rotazione (A) come indicato in figura.
Afferrare la porta ai lati e chiuderla lentamente finché si avverte una certa resistenza, a questo punto alzare la porta verso l'alto in modo da liberare l'incastro della cerniera dal corpo del forno e sfilarla.
Per il montaggio eseguire al contrario le indicazioni sopra descritte facendo attenzione che l'incastro della cerniera sia inserito nella propria sede.
N.B. Attenzione, rimontando i vetri la scritta "REFGLASS" deve essere leggibile a porta aperta nella parte vicino alla cerniera di destra.
2.4 SOSTITUZIONE DELLA LAMPADA
Prima della sostituzione scollegare l'apparecchiatura dalla rete elettrica e attendere che il forno si raffreddi se utilizzato in precedenza.
Aprire la porta del forno, tirare verso il basso il vetro di protezione dal lato della vite di fissaggio, sostituire la lampada (incandescenza: 220V – E14 – 25W – T300) e rimettere la protezione.
3. USO DEL FORNO
3.1 FUNZIONAMENTO DEL GRILL
Le vivande da cuocere vanno appoggiate sulla griglia del forno.
Disporre la griglia sulla leccarda e appoggiarvi sopra le pietanze da cuocere.
Preriscaldare la resistenza grill per circa 5 minuti a sportello chiuso.
Informare la griglia con la leccarda posizionandola a livello 3 o 4 per le pietanze piatte e a livello 1 oppure 2 per le pietanze più grandi.
Chiudere lo sportello del forno.
ATTENZIONE: le parti accessibili possono diventare molto calde quando viene utilizzato il grill. Tenere lontano i bambini.
3.2 GIRARROSTO
Il girarrosto serve per cotture allo spiedo mediante il forno ed il grill.
Per fare ciò si devono effettuare le seguenti operazioni:
- Disporre il vassoio del forno (leccarda raccogli grassi) sul ripiano più basso;
- Montare sullo schidione l'apposita manopola in materiale isolante, che verrà utilizzata anche per togliere lo spiedo a cottura finita.
Infilare su di esso la prima delle due forchette mobili e quindi il cibo da cuocere fissandolo all'altra estremità con la forchetta rimasta.
Per evitare che il motore del girarrosto sforzi inutilmente, cercare di distribuire il peso su tutto lo schidione - Inserire l'asta spiedo nel supporto meccanismo girarrosto. Svitare la manopola dello spiedo ed inserire il tutto nel ripiano centrale;
- Avviare il la funzione di cottura desiderata.
3.3 FUNZIONAMENTO DEI FORNI MULTIFUNZIONE
I forni multifunzione sono caratterizzati dal fatto che il calore, nel forno, può propagarsi sia in modo naturale (convezione), che forzato (motoventilatore).
FUNZIONAMENTO STATICO: Il calore per il riscaldamento del forno è prodotto dalle resistenze elettriche poste nella parte superiore (cielo) e parte inferiore (suola).
Tali resistenze possono funzionare sia in coppia che singolarmente. Questa situazione permette una cottura più omogenea. La temperatura è sempre mantenuta costante dal termostato a seconda del valore selezionato tra i 50° e i 250° C. Durante questo tipo di cottura la perdita di umidità del cibo è lenta ed uniforme.
FUNZIONAMENTO VENTILATO: Il calore per il riscaldamento si ottiene per mezzo della circolazione forzata di aria calda all'interno del forno.
L'aria è riscaldata da una resistenza circolare adiacente alla ventola del motoventilatore. La sua circolazione avviene grazie alla ventola stessa che la distribuisce in modo uniforme e veloce.
Con questo tipo di forno la cottura è più veloce rispetto a quella tradizionale e con temperature inferiori di 10-20° C. Anche in questo caso il termostato garantisce la temperatura costante all'interno del forno.
Il preriscaldamento del forno è previsto solo per la cottura della pasticceria, negli altri casi non è necessario. È ideale per scongelamenti e per la cottura contemporanea di più pietanze lasciandone inalterati i sapori.
Grazie a questa particolarità si possono ottenere, agendo sul pannello delle funzioni e sui riquadri di sfioramento a seconda dei modelli diverse possibilità di cottura con
regolazione separata della temperatura da 50° a 250° C.
3.4 FUNZIONAMENTO DEL PROGRAMMATORE DI COTTURA
ELENCO FUNZIONI DI COTTURA:
| MODALITÀ | T.MIN. | PREDEFINITA (°C) | T.MAX.(°C) | NOME | |
| 1 |  | 40 | def | 60 | Scongelamento (Defrost)Attiva ventola per scongelare i cibi.Aumentando la temperatura si attiva anche la resistenza inferiore (suola) |
| 2 |  | 50 | 180 | 250 | Cottura convenzione veraElemento riscaldante circolare e ventola, è adatto per la preparazione di una cena |
| 3 |  | 50 | 200 | 280 | Cottura specialeElemento suola resistenza circolare e ventola, adatta per soufflés e pizze |
| 4 |  | 50 | 200 | 280 | Cottura specialeElemento cielo resistenza circolare e ventola |
| 5 |  | 50 | 180 | 250 | CotturaElemento superiore ed inferiore attivi, metodo più utilizzato per la cottura |
| 6 |  | 50 | 180 | 260 | Cottura convenzioneElemento superiore, inferiore e ventola attivi, utilizzato per cottura biscotti e torte. |
| 7 |  | 50 | 170 | 240 | SuolaElemento inferiore attivo, per mantenere caldo il cibo. |
| 8 |  | 50 | 170 | 240(230 con dim. 90) | CieloElemento superiore attivo, per mantenere caldo il cibo. |
| 9 |  | 50 | 200 | 240 | Grill a convenzioneElemento grill, ideale per toast, dorature e grigliature. |
| 10 |  | 50 | 200 | 240 Grill ventilatoElemento superiore e ventola, ideale per bistecche hamburger quarti o petti di pollo | |
| 11 |  | 50 | 200 | 250 | Grill e cieloElemento superiore e cielo, ideale per scaldare rapidamente |
| 12 |  | 50 | 200 | 250 | Grill, cielo e ventolaElemento superiore, cielo e ventola, ideale per cuocere rapidamente pizze, bistecche |
Il funzionamento del girarrosto e la visualizzazione del relativo simbolo sul display avverrà come segue: relativamente ai programmi 9,10,11 e 12 (che prevedono la funzione Grill). Tale funzione si attiva o si disattiva premendo simultaneamente i tasti + e – vicino a “P” (vedere immagine
pagina successiva).

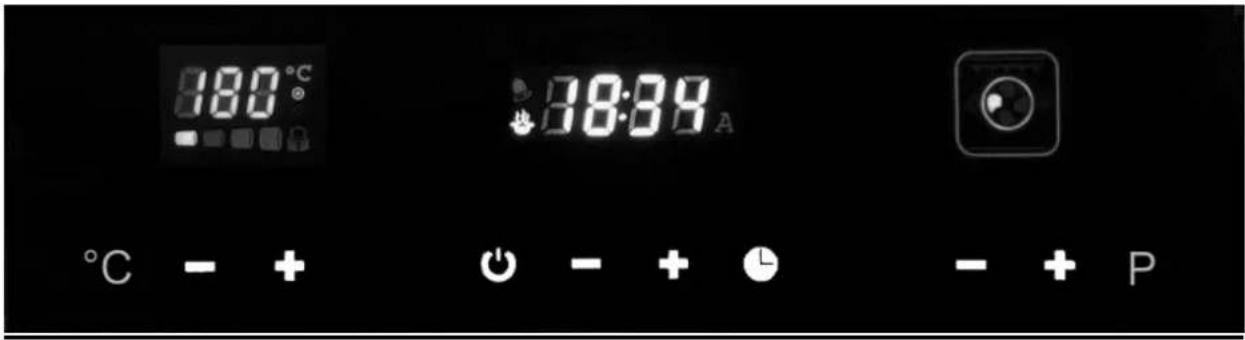

PROGRAMMATORE DI COTTURA
Per attivare o disattivare la luce interna è sufficiente mantenere sfiorato per più di 2 secondi il tasto + sotto il display orologio.
Regolazione dell'orologio
Alla prima accensione l'orologio lampeggia 12:00 ed è possibile configurare subito l'ora corrente.
E' possibile richiamare successivamente la funzione mantenendo sfiorato il tasto finché non compare la scritta "hour" ("ora") nel display.
Per impostare l'ora corretta sfiorare i tasti + e – prima del tasto orologio. Tenere premuti i tasti per velocizzare l'incremento o la diminuzione del valore.
Dopo pochi secondi il valore dell'ora inizia a lampeggiare: attendere finché la nuova ora impostata smette di lampeggiare e rimane fissa.
Impostazione del timer contaminuti
Sfiorare il tasto finché non compare la scritta "bell" ("Campanello") sul display. Attendere che venga visualizzato il valore di default del tempo, quindi sfiorare o tenere premuti i tasti + e – dell'orologio per modificare il valore. Tenere premuti i tasti per velocizzare l'incremento o la diminuzione del valore.
Il valore standard è di 10 minuti, ed è possibile modificarlo in un range compreso tra 0 e 240 minuti. Il timer non influenza le attività del forno e può essere impostato anche quando il forno è spento.
L'ora del giorno è sempre visualizzata con priorità, e il simbolo del campanello nell'angolo in alto a sinistra del display dell'orologio mostra che è impostato il contaminuti.
Quando il tempo di cottura scade, il simbolo lampeggia, compare la scritta "End" ed il forno emette una sequenza acustica di avvertimento (un bip ogni secondo).
Premere il tasto 📋 per fermarlo.
Impostazione manuale di una funzione del forno
-
Sfiorare il tasto (On/Off) per attivare il forno e renderlo pronto per l'uso. Sul display appare la scritta "On" per qualche secondo, poi viene visualizzata ora e un quadrato nel display ad icona.
-
Sfiorare i tasti P+ o P- per selezionare la modalità di cottura desiderata. Il display dell'orologio visualizza "Pr**", dove ** è il numero della funzione come da tabella "elenco funzioni di cottura".
Il display a icona mostra gli elementi del forno usati in ciascuna funzione, mentre il display della temperatura visualizza la temperatura preimpostata per ogni funzione.
-
Per cambiare la temperatura sfiorare di nuovo i tasti C°+ e C°-. La temperatura inizia a lampeggiare sul display, ed è possibile selezionare il valore desiderato, in un range compreso tra un valore minimo e un valore massimo, a seconda della modalità. (vedi tabella)
-
La selezione desiderata verrà confermata automaticamente dopo poco tempo.
Non appena il forno si accende, la barra di preriscaldamento sul display della temperatura si accende gradualmente, indicando quando il forno è al 25%, 50%, 75% e infine al 100% del valore impostato. Non appena viene raggiunto ciascun livello, il segmento corrispondente si accende con luce fissa mentre il segmento successivo inizia a lampeggiare. Terminato il preriscaldamento, tutti i quattro segmenti sono accesi con luce fissa.
Il display a icona mostra gli elementi del forno in uso (riscaldatori, ventola, girarrosto) ogni volta che è attiva una funzione.
Sfiorare il tasto (On/Off) per arrestare immediatamente l'attività del forno. Sul display dell'orologio compare la scritta "OFF" e nel display temperatura viene visualizzato l'eventuale calore residuo.
Impostazione di una funzione automatica del forno
Dopo aver selezionato una funzione come descritto in precedenza, il forno può essere programmato per impostare delle attività di cottura temporizzate. Il programma dell'orologio impostato resta attivo anche se la funzione viene cambiata
Sono disponibili le seguenti possibilità:
- Cottura temporizzata, impostazione dell'ora di cottura (durata).
- Cottura temporizzata, impostazione dell'ora di fine cottura (ora di arresto).
- Cottura ritardata, impostazione della durata e dell'ora di arresto.
Sfiorare più volte per passare dalla durata di cottura (tempo di cottura) alla fine del tempo di cottura (ora di spegnimento): sono visualizzate rispettivamente le scritte “dur” o “End” nel display dell'orologio.
Sfiorare il tasto + o – vicino a 📋 per modificare la durata o l'ora di spegnimento quando è visualizzata la sigla corrispondente:
- Quando viene visualizzato dur, il display mostra 10' come durata di cottura standard. Sfiorare + o - per impostare il tempo di cottura desiderato su un valore compreso tra 0 e 240 minuti. Non appena il valore è accettato, il display passa alla modalità orologio.
A questo punto visualizza l'ora del giorno, il simbolo della pentola ⚙ e la lettera ⚠ per indicare che è in corso una cottura temporizzata. La fine del tempo di cottura viene aggiornata automaticamente.
- Quando viene visualizzato End, il display mostra come ora di arresto l'ora iniziale. Per impostare la fine del tempo di cottura realmente desiderata in un range di 24 ore, procedere nel seguente modo. Impostare con i tasti + e – dell'orologio l'ora di fine cottura. Non appena il valore è accettato, il display passa alla modalità orologio.
A questo punto viene visualizzata l'ora del giorno, il simbolo della pentola e la lettera per indicare che è in corso una cottura temporizzata. Il tempo di cottura viene aggiornato automaticamente.
- Ripetere le stesse operazioni del punto 1 poi sfiorare il tasto finché compare End, il display mostra come tempo di arresto iniziale l'ora attuale + tempo di cottura". Non è possibile diminuire la fine del tempo di cottura al di sotto di questo valore.
Per impostare la fine realmente desiderata del tempo di cottura in una gamma di 24 ore, procedere nel seguente modo.
Sfiorare il tasto + o - ⚙ per impostare la fine del tempo di cottura con un valore compreso in 24 ore. Il display farà lampeggiare End e il suo valore alternativamente per qualche secondo, poi mostrerà l'ora del giorno e la lettera ⚠ ad indicare che la cottura ritardata è stata programmata.
Dopo pochi secondi, il forno si accende e funziona per il tempo di cottura programmato.
Viene visualizzato il simbolo 🎨. Alla fine di qualsiasi attività temporizzata, il forno si spegne, il segnale acustico emette una sequenza di avvertimento (due bip brevi ripetuti ogni 3 secondi) per richiamare l'attenzione dell'utilizzatore, per un tempo massimo di 5 minuti e fa lampeggiare le icone legate al tempo (✉, A) sul display.
Sfiorare un tasto qualsiasi per disattivare il segnale acustico e ripristinare il messaggio di avviso.
Sfiorare il tasto 🕒 per arrestare qualsiasi attività.
N.B. E' disponibile una modalità di sicurezza bambini attivabile mantenendo premuto il tasto 🤊 per 4 secondi. Nel display compare "n - - 0" e a seguire "On" e un icona lucchetto 🌐 nel display temperatura. Per disattivare la funzione ripremere il tasto 🤊 per 4 secondi.
3.5 GUIDE TELESCOPICHE (SOLO PER I MODELLI PREVISTI)
Le guide telescopiche offrono una maggiore stabilità agli accessori del forno. Il posizionamento del cibo sulla griglia o sul vassoio risulterà più semplice e sicuro.
Le griglie e i vassoi devono essere incastrati nelle apposite sedi delle guide.
Durante la cottura e fintanto che il forno è caldo si consiglia di adoperare delle presine per le manipolazioni all'interno del forno stesso.
Le griglie sono dotate di sistema di sicurezza di estrazione per impedire che possano fuoriuscire completamente dal forno quando si estraggono parzialmente.
Nell'inserimento verificare che il fermo anticaduta (vedi immagine) sia sempre sul retro.
Le griglie vengono estratte dal forno solo se sollevate anteriormente
Per l'inserimento dei vassoi sulle griglie si prega di seguire le indicazioni come da immagine, che possono essere posizionati sia nella parte superiore che inferiore.
Fissare al vassoio le 4 boccole filettate con i dadi di fissaggio. Inserire i supporti e l'asta spiedo nei fori delle boccole precedentemente fissate al vassoio. Collocare il vassoio con il meccanismo girarrosto montato sulla griglia sottosopra come da figura nel ripiano più basso del forno.
4. PULIZIA
Prima di iniziare le operazioni di pulizia, lasciare raffreddare il forno e togliere l'alimentazione elettrica, tramite l'apposito interruttore. Si consiglia di pulire il forno dopo ogni utilizzo, onde evitare incrostazioni difficilmente asportabili e che possano danneggiare le superfici.
Per la pulizia dei particolari in acciaio inox, smaltati, dei cristalli, del frontalino comandi, si raccomanda di usare una spugna o un panno umido, evitare di raschiare utilizzando coltelli, pagliette metalliche, polveri abrasive o sostanze corrosive che possono graffiare detti particolari.
Per mantenere a lungo le caratteristiche di lucentezza delle parti smaltate all'interno del forno, è necessario pulirle con acqua tiepida e detersivo neutro, risciacquare poi accuratamente utilizzando uno straccio umido; lavate a parte gli accessori del forno con la lavastoviglie, o utilizzando dell'acqua tiepida e detersivo neutro. Le guide reggi griglia e leccarda possono essere rimosse svitando i dadi/ghiera permettendo così una pulizia più accurata; per il rimontaggio introdurre le 2 prolunghe delle guide laterali nei fori presenti sul fondo del forno, far coincidere le due asole anteriori delle guide con le viti già predisposte sulle fiancate, fissare le guide con i dadi/ghiera; per agevolare le pulizie si può rimuovere la porta come specificato precedentemente, non immergete la porta nell'acqua; riasciugare completamente il forno e gli accessori utilizzando uno straccio morbido. Non lavare il forno quando è ancora caldo e non adoperare sostanze o prodotti abrasivi.
ATTENZIONE: Non devono essere utilizzati generatori di vapore per pulire il forno. Non permettere che sostanze acide o alcaline come: ACETO, CAFFE, LATTE, ACQUA SALATA, SUCCO DI LIMONE, SUCCO DI POMODORO, ECC. rimangano a contatto delle superfici smaltate per lungo tempo.
Per la pulizia interna della porta del forno, togliere il profilo superiore aiutandosi con un cacciavite, come indicato in figura, sfilare i vetri dalle guide. Effettuare queste operazioni con la massima cautela e precisione.
Si raccomanda di effettuare con la massima cautela la pulizia interna della parte superiore del forno, prestando particolare attenzione a non sforzare la sonda della temperatura. In caso di danneggiamento si potranno verificare dei malfunzionamenti del forno.
5. AVVERTENZE PER IL RISPARMIO ENERGETICO ED IL RISPETTO DELL'AMBIENTE
Preriscaldare il forno per 10-15 minuti prima di introdurre il cibo scegliendo la temperatura corretta
Controllare periodicamente l'integrità della guarnizione della porta del forno
E' possibile sfruttare l'inerzia termica, spegnendo il forno ca. 10 minuti prima del tempo previsto per la cottura.
L'imballaggio dell'apparecchio deve essere riciclato presso i Punti di Raccolta Differenziata L'elettrodomestico fuori uso deve essere portato presso i Centri di Raccolta Differenziata
La presenza del simbolo sottostante sta a significare che l'apparecchiatura rientra tra i "rifiuti nuovi" e quindi soggetta a raccolta separata (no rifiuti urbani).
Ai sensi dell'art.13 del Decreto Legislativo 25 luglio 2005, n.151 "Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti.
Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua confezione indica che il prodotto alla fine delle propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione uno a uno. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio ,al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il reinpiego e/o riciclo dei materiale di cui è composta l'apparecchiatura.
Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.
6. CERTIFICATO DI GARANZIA
Il presente certificato di garanzia redatto da Nuova LOFRA S.r.l., con sede in Teolo (PD), Via Euganea Treponti 14/16; si riferisce alle condizioni di Garanzia Convenzionale del produttore nei confronti del consumatore e, dette condizioni non pregiudicano e sono rispettose dei diritti riconosciuti al Consumtore dal Decreto Legislativo 2 febbraio 2002, n.24 emesso in attuazione della Direttiva 1999/44/CE del Parlamento Europeo, nonché dal Decreto legislativo 6 Settembre 2005 n.206.
Durata e condizioni di validità
La Nuova LOFRA S.r.l. garantisce l'elettrodomestico fornito per un periodo di ventiquattro mesi dalla data di acquisto, tale data potrà essere dimostrata esclusivamente dallo scontrino fiscale, dalla ricevuta fiscale, dalla fattura o altro documento fiscalmente valido, rilasciato dal Rivenditore autorizzato, riportante i dati dello stesso, gli estremi identificativi del prodotto e la data in cui è stata effettuata la vendita. Al fine di poter usufruire della garanzia si dovrà conservare questa documentazione unitamente al certificato di garanzia ed esibirlo al personale del Servizio di Assistenza Tecnica Autorizzato in caso di intervento.
Per intervento in garanzia si intende la sostituzione o riparazione gratuita delle parti componenti l'elettrodomestico che risultano difettose sin dal momento dell'acquisto per vizi di fabbricazione, purchè il difetto sull'apparecchio sia stato denunciato entro i due mesi dalla scoperta e prima del termine della garanzia.
Nell'ipotesi di irreparabilità del guasto o del ripetersi dello stesso, relativamente a parti essenziali dell'elettrodomestico, la Nuova LOFRA S.r.l. si riserva, a suo insindacabile giudizio, di provvedere alla sostituzione integrale dell'apparecchio.
La garanzia sul nuovo elettrodomestico continuerà fino al termine del contratto originario. Nel caso di non provati vizi di conformità che si verificano dopo il sesto mese dall'acquisto del prodotto, il Consumatore dovrà provare che essi esistevano a tale data, caso contrario dovrà versare al Centro Assistenza intervenuto un contributo per spese di trasferimento.
Clausole di esclusione
Si intendono esclusi dalla garanzia in tutti i casi di uso improprio dell'elettrodomestico ed in particolare in caso di uso non domestico (bar, ristoranti, attività commerciali, comunità, uffici, imprese, agriturismo, bed & breakfast, etc.) e, non copre tutte le parti sottoposte ad usura con il normale utilizzo (griglie, spartifiamma, guarnizioni, lampadine, maniglie, manopole, parti asportabili, le parti in vetro e smaltate, le tubazioni esterne, gli eventuali accessori e materiali di consumo etc.).
Inoltre sono esclusi dalla garanzia tutti gli interventi ad elettrodomestici che dovessero risultare difettosi a causa di negligenza o trascuratezza nell'uso, mancata osservanza delle istruzioni ed indicazioni per il funzionamento dell'apparecchio riportate nel Manuale di Servizio, di errata installazione o manutenzione operata da personale non autorizzato o effettuata con ricambi non originali, di danni da trasporto, ovvero circostanze che, comunque, non possono farsi risalire a difetti di fabbricazione dell'apparecchio.
Sono altresì escluse: tutte le operazioni di installazione, regolazione dei rubinetti e dei bruciatori con vari tipi di gas, le sostituzioni degli iniettori, la pulizia ordinaria periodica.
La Nuova LOFRA S.r.l. declina ogni responsabilità per danni che possono derivare, direttamente o indirettamente, a persone, animali, o cose in conseguenza della mancata osservanza di tutte le prescrizioni e avvertenze indicate nell'apposito Manuale di Servizio
e specialmente le avvertenze in tema di installazione, uso e manutenzione dell'elettrodomestico.
Qualora l'apparecchio venisse riparato presso un Centro Assistenza Tecnica Autorizzato, in questo caso la Nuova LOFRA S.r.l. non risponde per eventuali spese e rischi derivanti da trasporto, che saranno a totale carico dell'utente.
Scadenza e tempi di intervento
Trascorso il termine di ventiquattro mesi dalla data di acquisto, la garanzia decade e l'assistenza verrà effettuata addebitando le parti sostituite e le spese di manodopera secondo le tariffe vigenti in possesso del personale tecnico.
Il personale tecnico autorizzato interverrà, nei tempi minori possibili, compatibilmente con le priorità di chiamata e con le esigenze di organizzazione, su richiesta dell'utente al Centro Assistenza Tecnica Autorizzato.
IMPORTANTE : La presente Garanzia ha validità solamente in Italia.
TABELLA CARATTERISTICHE TECNICHE
| Modello | Vol. [lt] | Potenza totale Elementi [W] | Resistenza cielo  | Resistenza suola | Resistenza grill  | Resistenza Maxi- grill  | Resistenza circol.  |
| FLEXO 90 | 3600 | W 1000 | W 1750 W | 2000 W | 3000 W 25 | 00 W |
ENGLISH
WARRANTY :
Sito web: www.lofra.it
CE
- SERVICE MANUAL
- ITALIANO
- INDICE ARGOMENTI
- AVVERTENZE PER LA VOSTRA SICUREZZA E CONSIGLI ..... 4
- INSTALLAZIONE 9
- GARANZIA DELL'APPARECCHIO :
- AVVERTENZE PER LA VOSTRA SICUREZZA E CONSIGLI
- ⚠️ IMPORTANTE!
- utilizzazione o una manomissione dell'apparecchiatura.
- Prima di eseguire qualsiasi manutenzione o trasformazione togliere l'alimentazione elettrica a monte dell'apparecchiatura. Nel caso di sostituzione di componenti e/o accessori, utilizzare esclusivamente ricambi originali Lofra. Affidarsi solo a personale tecnico qualificato.
- INSTALLAZIONE
- AVVERTENZE
- POSIZIONAMENTO DEL FORNO
- ALLACCIAMENTO ALLA RETE ELETTRICA
- MANUTENZIONE
- AVVERTENZE :
- CAVO DI ALIMENTAZIONE ELETTRICO
- ACCESSO AI COMPONENTI ELETTRICI
- SMONTAGGIO E MONTAGGIO DELLA PORTA DEL FORNO
- SOSTITUZIONE DELLA LAMPADA
- USO DEL FORNO
- FUNZIONAMENTO DEL GRILL
- GIRARROSTO
- FUNZIONAMENTO DEI FORNI MULTIFUNZIONE
- FUNZIONAMENTO DEL PROGRAMMATORE DI COTTURA
- PROGRAMMATORE DI COTTURA
- Regolazione dell'orologio
- Impostazione del timer contaminuti
- Impostazione manuale di una funzione del forno
- Impostazione di una funzione automatica del forno
- GUIDE TELESCOPICHE (SOLO PER I MODELLI PREVISTI)
- PULIZIA
- AVVERTENZE PER IL RISPARMIO ENERGETICO ED IL RISPETTO DELL'AMBIENTE
- CERTIFICATO DI GARANZIA
- Durata e condizioni di validità
- Clausole di esclusione
- Scadenza e tempi di intervento
- TABELLA CARATTERISTICHE TECNICHE
- ENGLISH
- WARRANTY :
Marca : LOFRA
Modello : FFV6TEE
Categoria : Forno
