Tipo di prodotto	Ventilatore a torre
Modello	VC78 (YF-TO3214)
Marca	Bimar
Alimentazione	220-240 V ~ 50/60 Hz
Consumo energetico	Circa 50 W
Numero di velocità	3 (Bassa, Media, Alta)
Modalità	Normale, Naturale, Notte
Timer	Fino a 7,5 ore
Oscillazione	Orizzontale (sinistra-destra)
Telecomando	Sì, con batteria CR2025 (non inclusa)
Pannello di controllo	Pulsanti touch con display LED
Montaggio richiesto	Sì, attacco base
Dimensioni (circa)	Altezza 80 cm, Diametro 30 cm
Peso (circa)	4,5 kg
Materiale	Corpo in plastica
Caratteristiche di sicurezza	Protezione da surriscaldamento, interruttore anti-ribaltamento
Pulizia	Pulisci con un panno umido; non immergere
Garanzia	24 mesi (si applicano condizioni)
Conformità	Classe II, adatto a climi tropicali

Domande frequenti - VC78 Bimar

Come si assembla il ventilatore a torre Bimar VC78?

Innanzitutto, assicurati che il ventilatore sia scollegato. Fissa la calotta posteriore alla base, allineando le sporgenze, poi accoppiala con la calotta anteriore e fissala con il dado ad anello. Fai riferimento agli schemi di montaggio nel manuale.

Cosa fa la modalità Notte?

La modalità Notte riduce gradualmente la velocità del ventilatore nel tempo. Se impostata su Alta, funziona ad Alta per 30 min, poi Media per 30 min, poi Bassa fino allo spegnimento. Se impostata su Media, passa a Bassa dopo 30 min. Se impostata su Bassa, rimane a Bassa.

Come si imposta il timer?

Premere ripetutamente il pulsante TIMER per scorrere le opzioni 0,5h, 1h, 1,5h, ecc. fino a 7,5h. Le spie luminose mostrano il tempo impostato. Per annullare, continuare a premere fino a quando tutte le spie si spengono.

Posso usare il ventilatore con un timer esterno?

No, il manuale sconsiglia l'uso di timer esterni o interruttori programmabili per evitare il rischio di incendio. Usa solo il timer integrato.

Come si pulisce il ventilatore?

Scollega il ventilatore. Pulisci il corpo con un panno morbido leggermente umido. Non usare detergenti abrasivi. Non immergere nessuna parte in acqua. Assicurati che i fori di aerazione del motore siano liberi da polvere.

Quale batteria usa il telecomando?

Il telecomando richiede una batteria CR2025 3V. Non è inclusa. Inserisci rispettando la polarità (+/-) facendo scorrere la linguetta e aprendo lo scomparto.

Il ventilatore è adatto per climi tropicali?

Sì, il manuale indica che il ventilatore è adatto per climi tropicali con temperature ambiente fino a circa 40°C (simbolo T).

Cosa devo fare se il ventilatore smette di funzionare?

Innanzitutto, controlla il cavo di alimentazione e la presa. Se ancora non funziona, scollega e contatta personale qualificato. Non tentare di riparare da solo poiché potrebbe invalidare la garanzia.

In che cosa la modalità Naturale differisce dalla modalità Notte?

La modalità Naturale simula una brezza alternando casualmente le velocità (Bassa/Media/Alta) a intervalli variabili. La modalità Notte riduce gradualmente la velocità secondo uno schema prevedibile.

Posso usare il ventilatore senza la base?

No, il ventilatore deve essere utilizzato solo con la base di supporto completa (calotte anteriore e posteriore) per garantire stabilità. L'uso senza potrebbe causare ribaltamento.

MANUALE UTENTE VC78 Bimar

LIBRETTO ISTRUZIONI INSTRUCTION BOOKLET

Questo simbolo vi invita a leggere attentamente queste istruzioni prima dell'uso dell'apparecchio, ed eventualmente informare terzi, se necessario. Conservare il libretto per ulteriori consultazioni e per l'intera durata di vita dell'apparecchio. Se nella lettura di queste istruzioni d'uso alcune parti risultassero difficili nella comprensione o se sorgessero dubbi, prima di utilizzare il prodotto contattare l'azienda all'indirizzo scritto in ultima pagina.

Questo simbolo indica la classe II isolamento elettrico, per cui la spina del cordone è priva del polo per la messa a terra.

Avvertenze, installazione, uso, pulizia e manutenzione dell'apparecchio potrebbero subire lievi aggiornamenti rispetto al presente manuale; per maggiori dettagli si consiglia di collegarsi al sito www.bimaritaly.it, per consultare il manuale aggiornato on-line.

T

Questo simbolo indica che il ventilatore è idoneo al clima tropicale ad una tempertura ambiente di 40°C circa.

AVVERTENZE GENERALI

• Questo apparecchio è destinato solo all'impiego domestico, per la ventilazione di ambienti interni: non utilizzatelo per altro scopo.
  Attenzione: il ventilatore può essere utilizzato esclusivamente completo della base di supporto (guscio anteriore e posteriore).

- Ogni altro uso è da considerarsi improprio e pericoloso. Il costruttore non potrà essere ritenuto responsabile di eventuali danni derivanti da uso improprio, erroneo e irresponsabile e/o da riparazioni effettuate da personale non qualificato.

Esempi di apparecchi per ambiente domestico sono apparecchi per tipiche funzioni domestiche, usati in ambito domestico, che possono essere utilizzati per tipiche funzioni domestiche anche da persone non esperte:

• in negozi, uffici e altri luoghi di lavoro similari;
• in aziende agricole o similari;

- da clienti di alberghi, motel e altri ambienti di tipo residenziale; - in ambienti del tipo bed and breakfast.

- Non infilare alcun utensile o le dita fra le maglie della griglia di protezione della ventola.

- L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purchè sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione destinata ad essere effettuata dall'utilizzatore non deve essere effettuata da bambini senza sorveglianza.

- L'apparecchio deve essere mantenuto fuori dalla portata di bambini.

- Tenere la batteria fuori dalla portata dei bambini.

- Attenzione: quando si utilizzano apparecchi elettrici, occorre sempre rispettare le precauzioni di sicurezza di base per evitare i rischi di incendio, di scosse elettriche e di lesioni fisiche.

- Controllate che il ventilatore non venga in contatto con l'acqua o altri liquidi. Nel caso dovesse inavvertitamente bagnarsi o immergersi in un liquido, per prima cosa disattivare la presa di corrente spegnendo l'interruttore del quadro elettrico, e solo dopo togliere la spina dalla presa di corrente. Asciugarlo con cura sia spina che la presa di corrente e solo dopo riattivare la corrente alla presa. Re-inserire la

spina nella presa di corrente, e poi utilizzare l'apparecchio. In caso di dubbio, rivolgersi a personale professionalmente qualificato.

• Scollegare sempre l'apparecchio dalla presa di corrente prima di assemblare, smontare e prima di pulire l'apparecchio.
• Non usare l'apparecchio se non funziona correttamente o se sembra danneggiato; in caso di dubbio rivolgersi a personale professionalmente qualificato.
• Assicurarsi che la ventola funzioni correttamente: nel caso contrario spegnere l'apparecchio e farlo controllare da personale professionalmente qualificato.
• Non spostare l'apparecchio durante il funzionamento.
• Scollegare sempre l'apparecchio dalla presa di corrente prima di assemblare, smontare e prima di pulire l'apparecchio.
• Se l'apparecchio non è in funzione togliere la spina dalla presa di corrente.
• Non lasciare l'apparecchio esposto agli agenti atmosferici (sole, pioggia, ecc.).
• Non toccare l'apparecchio con mani o piedi bagnati.
• Non tirare il cavo per spostare l'apparecchio.
• Non tirare il cavo d'alimentazione o l'apparecchio stesso per disinserire la spina dalla presa di corrente.
• Se il cavo di alimentazione è danneggiato, esso deve sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.

- Questo apparecchio non è destinato a essere fatto funzionare per mezzo di un temporizzatore esterno o con un sistema di comando a distanza separato, per evitare il rischio di incendio nel caso l'apparecchio sia coperto o sia posizionato in modo non corretto.

- In caso di guasto o cattivo funzionamento spegnere l'apparecchio e farlo controllare da personale professionalmente qualificato; le riparazioni effettuate da personale non qualificato possono essere pericolose e fanno decadere la garanzia.

INSTALLAZIONE

• Dopo aver tolto l'imballaggio, assicurarsi dell'integrità dell'apparecchio; in caso di dubbio non utilizzarlo e rivolgersi a personale professionalmente qualificato. Gli elementi d'imballaggio (sacchetti di plastica, polistirolo espanso, chiodi, ecc.) non devono essere lasciati alla portata di mano di bambini in quanto potenziali fonti di pericolo, ma vanno smaltiti secondo le norme vigenti negli appositi contenitori per la raccolta differenziata.
  Tutti gli elementi dell'imballaggio vanno smaltiti in base alla propria materia prima (vedi il simbolo impresso su ciascuno) e in base alle disposizioni del proprio Comune. Il sacchetto contenente la base oppure le viti, che per le misure ridotte è privo di marcatura, per il suo smaltimento seguire le disposizioni del proprio Comune.
• Prima di collegare l'apparecchio controllare che i valori di tensione riportati sulla targa dati corrispondano a quelli della rete elettrica. In caso di incompatibilità tra la presa e la spina dell'apparecchio, far sostituire la presa con altra di tipo adatto da personale professionalmente qualificato, il quale accerti che la sezione dei cavi della presa sia idonea alla potenza assorbita dall'apparecchio. In generale è sconsigliato l'uso di adattatori e/o prolunghe; se il loro uso si rendesse indispensabile, devono essere conformi alle vigenti norme di sicurezza e la loro portata di corrente (ampères) non deve essere inferiore a quella massima dell'apparecchio.
• La presa di corrente deve essere facilmente accessibile in modo da poter disinserire con facilità la spina in caso di emergenza.
• Prima di ogni utilizzo verificare che l'apparecchio sia in buono stato, che il cordone elettrico non sia danneggiato; in caso di dubbio rivolgersi a personale professionalmente qualificato.

• Posizionare l'apparecchio lontano da:

• fonti di calore (ad es. fiamme libere, fornello gas, ecc.)

• contenitori di liquidi (ad esempio, lavelli ecc.) per evitare schizzi d'acqua o che vi possa cadere (distanza minima 2 metri)
• tessuti (tende, ecc.) o materiali volatili che possano ostruire la griglia di aspirazione; verificare che anche la parte anteriore sia sgombra da materiali volatili ( polvere, ecc.).

- Questo apparecchio NON è idoneo per impiego in ambienti con atmosfere esplosive (con presenza di sostanze infiammabili sotto forma di gas, vapore, nebbia o polvere, in condizioni atmosferiche in cui, dopo l'accensione, la combustione si propaga nell'aria).

- La superficie di appoggio deve essere stabile, non in pendenza (in quanto l'apparecchio potrebbe ribaltarsi) e liscia. Non posizionare il ventilatore su mensole. Non appendere l'apparecchio al muro.

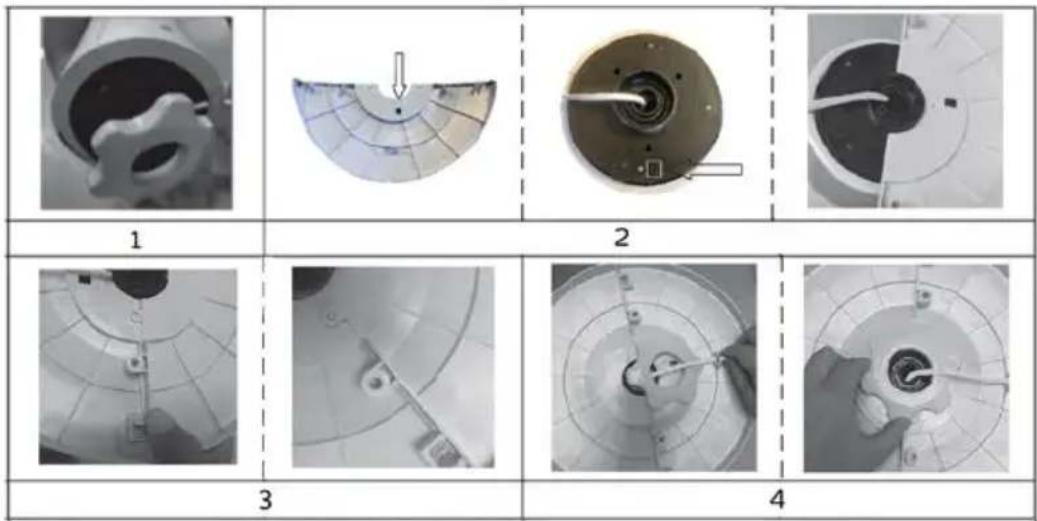

ASSEMBLAGGIO

Attenzione: prima di assemblare la base del ventilatore, assicurarsi che sia scollegato dalla presa di corrente.

Per l'assemblaggio si prenda come riferimento le figure.

1. Svitare la ghiera sul fondo del corpo in senso antiorario, nel caso che la ghiera sia avvitata.
2. Posizionare il guscio posteriore (quello con il passacavo) sul fondo del corpo in modo che il foro coincida con la sporgenza.
3. Accoppiare il guscio anteriore a quello posteriore esercitando una certa pressione fino a fondo, assicurarsi che le clips siano saldamente bloccate.
4. Inserire il cordone elettrico attraverso il foro centrale della ghiera, verificare che non subisca strozzature; introdurre attraverso le guide del passacavo il cordone elettrico.
5. Assicurare il fissaggio della base ruotando in senso orario l'apposita ghiera.

Al termine dell'operato, verificare che la base sia saldamente accoppiata e solidale al corpo motore.

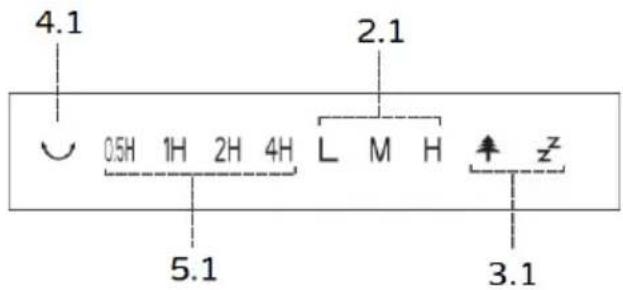

Pannello comandi

1. Pulsante On/off
2. Pulsante velocità
3. Pulsante modalità: normal, natural, sleep
4. Pulsante oscillazione
5. Pulsante timer

Telecomando

USO

Prima di ogni utilizzo verificare che l'apparecchio sia in buono stato, che il cordone elettrico non sia danneggiato: se il cavo di alimentazione è danneggiato, esso deve sostituito dal costruttore o dal suo servizio assistenza tecnica o comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.

Inserire la spina nella presa di corrente, si sentirà un "bip" che indica che l'apparecchio è in stand-by.

Le funzioni dell'apparecchio si azionano con la tastiera del pannello comandi e alcune solo con il telecomando che deve essere puntato frontalmente (distanza max di circa 4m) in direzione del display.

Non permettere ai bambini di inserire e sostituire la batteria.

Per inserire n.1 batteria tipo “CR2025.3V” nel telecomando (non inclusa nella confezione), spostare la linguetta verso destra (→ PUSH), eventualmente utilizzare un piccolo cacciavite e contemporaneamente sfilare il porta-batteria verso l’esterno (↓ OPEN);

introdurre la batteria (rispettando la polarità.) e richiudere il porta-batteria. Per lunghi periodi di inattività del telecomando togliere la batteria.

Ventilazione:

1) Per accendere il ventilatore, premere il tasto "ON/OFF ⏻" (1) del pannello comandi o del telecomando.

2) Il ventilatore si avvierà alla velocità minima, sul display del pannello comandi appare icona "L" accesa, e le altre funzioni selezionate.

3) Per selezionare la velocità desiderata, premere ripetutamente il tasto “SPEED” (2): sul pannello comandi o sul telecomando (minima, media o massima).

“L”= velocità minima “M”= Velocità media “H”= Velocità massima

Timer: questa funzione consente di impostare il tempo di funzionamento, al termine del quale l'apparecchio si arresta automaticamente.

Per impostare il tempo di funzionamento, premere ripetutamente il tasto “TIMER Ⓜ” (5) del telecomando o del pannello comandi: ad ogni pressione del tasto varia il tempo impostato, e sul display apparre il tempo selezionato (0,5 ora- 1 ora – 1,5 ore-2 ore, ecc....): il tempo massimo è di 7,5 ore. Per disattivare il timer, impostare il tempo massimo, quindi premere nuovamente il tasto e le corrispondenti spie si spegneranno.

Modalità : il ventilatore può funzionare sia a velocità costante “SPEED” (minima, media e max), che a due diverse velocità intermittenti: “Sleep” e “Natural”.

Per attivare la modalità “Natural”, premere il tasto “Z” (3) fino a che sul display appare icona “

": le velocità sono casuali cicliche, vedi immagini con indicato tempi e velocità (minima/media/massima) durante ogni ciclo.

Per attivare la modalità "Sleep", premere nuovamente il tasto (3) fino a che sul display appare icona “Z”: questa modalità riduce la ventilazione da una velocità a quella successiva inferiore, dopo ogni mezz'ora, in dettaglio i cicli sono:

• Velocità massima (H) impostata: il ventilatore lavorerà alla velocità massima per 30 minuti, poi funzionerà alla velocità media per 30 minuti e successivamente passerà alla velocità bassa per rimanere sino a quando l'apparecchio non verrà spento manualmente o dal timer impostato precedentemente
• Velocità media (M) impostata: il ventilatore funzionerà alla velocità media per 30 minuti, passerà alla velocità minima per 30 minuti
• Velocità minima (L) impostata: il ventilatore funzionerà alla velocità minima

Per attivare la modalità velocità costante, premere nuovamente il tasto fino a che sul display appare icona delle tre velocità: "L" o "M" o "H".

- Oscillazione orizzontale (destra-sinistra): si ottiene premendo l'apposito tasto "OSC" del telecomando o della pulsantiera. Per eliminare il movimento premere nuovamente il tasto (4).

Per spegnere il ventilatore, premere il tasto “ ” presente sul telecomando o sul pannello comandi, poi disinserire la spina dalla presa di corrente.

Per lunghi periodi di inattività, togliere la spina dalla presa di corrente.

PULIZIA E MANUTENZIONE

Attenzione: prima di eseguire le normali operazioni di pulizia, togliere la spina dalla presa di corrente.

• Per la pulizia utilizzare un panno morbido, leggermente inumidito; non utilizzare prodotti abrasivi o corrosivi.
• Non immergere nessuna parte del ventilatore in acqua o altro liquido: nel caso dovesse succedere non immergere la mano nel liquido ma per prima cosa togliere la spina dalla presa di corrente. Asciugare con cura l'apparecchio e verificare che tutte le parti elettriche siano asciutte: in caso di dubbio rivolgersi a personale professionalmente qualificato.
• E' indispensabile mantenere i fori di aerazione del motore liberi da polvere e lanugine.
• Per periodi lunghi di inutilizzo, è necessario stivare il ventilatore al riparo da polvere e umidità; consigliamo di utilizzare l'imballo originale.
• Se si decide di non utilizzare più l'apparecchio, si raccomanda di renderlo inoperante tagliando il cavo di alimentazione (prima assicurarsi d'aver tolto la spina dalla presa di corrente), e di rendere innocue quelle parti che sono pericolose qualora utilizzate per gioco dai bambini.

BATTERA - Rimuovere la battera dal telecomando prima dello smaltimento. Non gettare la batteria nei rifiuti domestici. Lo smaltimento della batteria deve avvenire negli appositi contenitori o negli specifici centri di raccolta. L'adeguata raccolta differenziata contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute. Per rimuovere la batteria, seguire le indicazioni delle istruzioni d'uso.

Avvertenze per il corretto smaltimento del prodotto ai sensi della Direttiva Europea direttiva 2011/65/UE.

Alla fine della sua vita utile il prodotto non deve esser smaltito insieme ai rifiuti urbani. Può essere consegnato presso gli appositi centri di raccolta differenziata predisposti dalle amministrazioni comunali, oppure presso i rivenditori che forniscono questo servizio.

Smaltire separatamente un elettrodomestico consente di evitare possibili conseguenze negative per l'ambiente e per la salute derivanti da un suo smaltimento inadeguato e permette di recuperare i materiali di cui è composto al fine di ottenere un importante risparmio di energia e di risorse. Per rimarcare l'obbligo di smaltire separatamente gli elettrodomestici, sul prodotto è riportato il marchio del contenitore di spazzatura mobile barrato. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative previste dalla normativa vigente.

Prescrizioni relative alle informazioni/Information requirements
Descrizione/Description	Simbolo/Symbol	Valore/Value	Unità/Unit
Portata massima d'aria/Maximum fan flow rate	F	18,0	m^3/min
Potenza assorbita del ventilatore/Fan power input	P	44,3	W
Valori di esercizio/Service value	SV	0,41	(m^3/min)/W
Consumo elettrico in modo “attesa”/Standby power consumption	PSB	0,41	W
Livello di potenza sonora del ventilatore/Fan sound power level	LWA	52,87	dB(A)
Velocità massima dell'aria/Maximum air velocity	c	2,27	m/sec
Norme di misura per il valore di esercizio/Measurement standard for service value.	Regolamento/Commission Regulation :(UE) n.206/2012

GARANZIA:

Si consiglia di registrare l'apparecchio online sul sito https://www.bimaritaly.it/it/garanzia oppure scanionare il Qr code a fianco per la registrazione garanzia prodotto (compilare i dati richiesti per attivare la garanzia sul prodotto che hai acquistato)

① Condizioni generali di garanzia

La garanzia decorre dall'acquisto dell'apparecchio la cui data è comprovata da un documento di consegna fiscalmente obbligatorio (ricevuta o scontrino fiscale o documento di trasporto), ha una durata di 24 mesi e cessa dopo il periodo prescritto. Si garantiscono tutte le sostituzioni o le riparazioni che si rendessero necessarie a causa di difetti di materiale o di costruzione. Non sono coperte da garanzia tutte le parti che dovessero risultare difettose per la mancata osservanza delle istruzioni di installazione, o di uso, o di manutenzione, per danni causati dal trasporto, per negligenza o incuria nell'uso, per impiego non idoneo, ovvero circostanze che comunque non possono farsi risalire a difetti di fabbricazione dell'apparecchio. Sono inoltre escluse la sostituzione o la riparazione di tutte le parti soggette a normale consumo (resistenze) oppure a scadenza, ed inoltre le parti asportabili, le lampade, le parti in vetro, in ceramica, le tubazioni esterne, le batterie e gli accessori mono-impiego (usa e getta). Le sostituzioni o le riparazioni, contemplate nell'impegno di garanzia, vengono effettuate gratuitamente per merce resa franco officine della Ditta costruttrice, o presso uno dei nostri Centri Assistenza Tecnica; sono quindi a carico dell'Utente le sole spese di trasporto. La garanzia non è riconosciuta in caso di riparazioni effettuate da personale non appartenente ai Centri Assistenza Tecnica autorizzati, o nel caso vengano impiegati ricambi non originali. La garanzia è disciplinata e interpretata in base alle leggi applicabili vigenti nel Paese in cui il prodotto viene acquistato. Per i dettagli, consultare il Servizio clienti del proprio paese o il sito internet di Bimar (www.bimaritaly.it). La Ditta costruttrice declina ogni responsabilità per eventuali danni a persone, animali domestici o cose, diretti o indiretti, conseguenti alla mancata osservanza di tutte le prescrizioni indicate nel libretto istruzioni dell'apparecchio concernenti specialmente le avvertenze, l'installazione, l'uso e la manutenzione dell'apparecchio.
