INN-858 - Spillatore di birra Innoliving - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Erogatore di birra / Kegerator
Marca	Innoliving
Modello	INN-858
Dimensioni (circa)	350 x 200 x 400 mm
Peso (circa)	5 kg
Alimentazione	220-240 V, 50 Hz, 100 W
Tipo di raffreddamento	Compressore o termoelettrico
Intervallo di temperatura	2-8 °C (regolabile)
Compatibilità fusti	Mini fusti da 5 L
Sistema di erogazione	Rubinetto manuale con pressione CO2
Cartuccia CO2	Cartuccia filettata da 16 g o 8 g
Funzioni	Raffreddamento, erogazione, temperatura regolabile, display LED
Pulizia e manutenzione	Pulire regolarmente rubinetto e vassoio antigoccia; decalcificare ogni 3 mesi
Caratteristiche di sicurezza	Protezione da surriscaldamento, piedini antiscivolo, scollegare prima della pulizia
Parti di ricambio disponibili	Rubinetto, regolatore CO2, connettore per fusto, vassoio antigoccia
Riparabilità	Design modulare; parti sostituibili dall'utente disponibili
Informazioni generali	Per uso domestico; design compatto da banco

Domande frequenti - INN-858 Innoliving

Come installo la cartuccia CO2?

Svitare il tappo sull'adattatore CO2, inserire la cartuccia con l'estremità filettata verso il basso e serrare fino a sentire un leggero sibilo. Non serrare eccessivamente.

Quale dimensione di cartuccia CO2 utilizza il INN-858?

Utilizza cartucce CO2 filettate standard da 16 g o 8 g. Si consiglia la dimensione da 16 g per un uso più prolungato.

Come pulisco il rubinetto della birra?

Scollegare il fusto, smontare il rubinetto e pulire ogni parte con acqua calda e sapone. Risciacquare abbondantemente e asciugare prima di rimontare. Usare una spazzola per pulizia per le aree difficili da raggiungere.

Posso usare qualsiasi mini fusto da 5L?

Il INN-858 è progettato per mini fusti standard da 5L con attacco per rubinetto da festa. La maggior parte dei mini fusti di marca (es. Heineken, Guinness) sono compatibili.

Come regolo la temperatura?

Utilizzare la manopola o i pulsanti di controllo della temperatura (a seconda del modello) per impostare tra 2-8°C. Il display LED mostra la temperatura corrente. Consentire 24 ore per la stabilizzazione dopo il primo utilizzo.

Perché la mia birra non viene erogata?

Controllare che la cartuccia CO2 sia installata correttamente e non sia vuota. Assicurarsi che il fusto sia correttamente collegato e che il rubinetto sia completamente aperto. Se il problema persiste, ispezionare il regolatore CO2 per eventuali ostruzioni.

Ogni quanto devo sostituire la cartuccia CO2?

Una cartuccia da 16 g eroga tipicamente 2-3 litri di birra. Sostituire quando il flusso diventa debole o si ferma. Tenere cartucce di ricambio per un uso continuo.

Il sistema di raffreddamento è automatico?

Sì, il compressore o il raffreddatore termoelettrico mantiene automaticamente la temperatura impostata. L'unità può accendersi e spegnersi per mantenere la birra fredda.

Posso lasciare acceso l'erogatore di birra durante la notte?

Sì, è progettato per un funzionamento continuo. Assicurare una corretta ventilazione intorno al dispositivo. Scollegare solo per la pulizia o la conservazione a lungo termine.

Dove posso trovare i pezzi di ricambio?

I pezzi di ricambio come rubinetti, regolatori CO2 e vassoi antigoccia sono disponibili sul sito Innoliving o presso rivenditori autorizzati. Utilizzare solo parti originali per sicurezza.

MANUALE UTENTE INN-858 Innoliving

Grazie per aver acquistato lo spillatore per birra INN-858 INNOLIVING.

Leggere attentamente le istruzioni d'uso e conservare il presente manuale per future consultazioni.

IMPORTANTI NORME DI SICUREZZA

Questo è un dispositivo di raffreddamento domestico della birra dotato di un sistema di pressione che può essere utilizzato con una cartuccia di CO2.

L'apparecchio porta la birra alla temperatura ottimale per la conservazione (da 0 a 4°C) entro 19-21 ore.

Il dispositivo di raffreddamento della birra manterrà il fusto da 5L fresco per un lungo periodo. Tuttavia, è consigliabile mettere il fusto di birra per almeno 12 ore in frigorifero prima di inserirlo nell'apparecchio.

Quando si utilizza un apparecchio elettrico, è necessario rispettare le norme di sicurezza:

1. Leggere attentamente le istruzioni per l'uso e in particolare le avvertenze sulla sicurezza, attenendosi ad esse. Conservare il presente manuale, per l'intera durata di vita dell'apparecchio, a scopo di consultazione. La mancata osservanza delle istruzioni potrebbe essere causa di incidenti e rendere nulla la garanzia.

2. Prima di collegare l'apparecchio, controllare che i dati della tensione di rete riportati sull'etichetta corrispondano a quelli della rete elettrica locale. L'etichetta dati si trova sull'apparecchio stesso.

3. Gli elementi di imballaggio (sacchetti di plastica, cartone, polistirolo ecc.) non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo e devono essere smaltiti secondo quanto previsto dalle normative vigenti.

4. Dopo aver rimosso l'apparecchio dalla confezione, controllare

|

l'eventuale presenza di danni da trasporto e l'integrità della fornitura in base al disegno. In caso di danneggiamenti o dubbi

sull'effettiva integrità, non utilizzare l'apparecchio e rivolgersi al servizio di assistenza autorizzato.

1. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore o dal servizio di assistenza tecnica autorizzato per evitare ogni pericolo.

2. ATTENZIONE: quando si posiziona l'apparecchio, assicurarsi che il cavo di alimentazione non venga intrappolato o danneggiato.

3. Non tirare il cavo di rete per sollevare, trasportare o togliere la spina dalla presa di corrente. Assicurarsi che il cavo non presenti nodi o piegature.

4. ATTENZIONE: Non posizionare prese multiple sul retro dell'apparecchio

5. Non inclinare il prodotto durante l'uso

6. Per evitare il rischio di scosse elettriche, non immergere il prodotto in acqua o altri liquidi. Non usare su superfici bagnate.

7. Evitare che il cavo entri in contatto con superfici calde, fiamme, pentole calde e altri utensili

8. Scollegare la spina dalla rete elettrica dopo l'uso e prima di procedere con qualsiasi operazione di pulizia o manutenzione.

9. Mantenere una distanza di almeno 10 cm tra il prodotto e qualsiasi altro oggetto presente intorno per garantire un buon rilascio del calore.

10. Non utilizzare accessori diversi da quelli inclusi nella confezione.

11. In caso di guasto o di cattivo funzionamento dell'apparecchio, spegnerlo e non manometterlo. Per l'eventuale riparazione rivolgersi esclusivamente ad un centro di assistenza tecnica autorizzato.

12. Questo apparecchio può essere utilizzato da persone con ridotte

capacità fisiche, sensoriali o mentali o senza esperienza o conoscenza del prodotto solo sotto la supervisione di una persona responsabile o nel caso in cui abbiano ricevuto informazioni specifiche sull'uso sicuro dell'apparecchio e ne abbiano compreso i rischi ad esso associati.

1. Questo prodotto non è un giocattolo e non' è destinato all'uso da parte di bambini. Assicurarsi che i bambini non giochino e non utilizzino l'apparecchio.
2. Le operazioni di pulizia e manutenzione non devono essere effettuate da bambini senza supervisione.
3. Non utilizzare l'apparecchio vicino a fiamme, piastre, stufe o altre sorgenti di calore.
4. Non è consentito inserire oggetti estranei nell'apparecchio per evitare incendi e cortocircuiti.
5. Non usare all'aperto.
6. Non utilizzare detergenti aggressivi o abrasivi per la pulizia del prodotto.
7. Questo apparecchio è destinato al solo uso domestico e interno:

- Aree cucina per il personale in negozi, uffici e altri ambienti di lavoro;

- Case coloniche;

• Dai clienti in hotel, motel, B&B e altri ambienti residenziali

1. Non collegare o scollegare la spina con le mani bagnate.
2. Disporre il dispositivo di raffreddamento della birra su una superficie asciutta e piatta orizzontale.
3. Non mettere mai il dispositivo di raffreddamento della birra sotto la luce del sole.
4. Non coprire mai con qualsiasi altro oggetto il dispositivo di

raffreddamento della birra quando è in funzione.

1. L'apparecchio deve essere installato in una zona protetta dagli agenti atmosferici, come vento, pioggia, acqua nebulizzata o gocce d'acqua.
2. Non rimuovere il fusto di birra dall'apparecchio se il fusto non è completamente vuoto.
3. Non estrarre la cartuccia di CO2 prima che tutta la CO2 all'interno sia terminata.
4. Non usare la cartuccia di CO2 se la temperatura ambiente è superiore a 49°C/120°F. In caso contrario, può provocare esplosioni o la morte.
5. Non conservare sostanze esplosive, come ad esempio aerosol, in questo apparecchio.
6. Pulire regolarmente le superfici che entrano in contatto con l'alimento.

ATTENZIONE: mantenere tutte le aperture di ventilazione libere da ostruzioni in presenza di perdite, evitare di utilizzare fiamme libere o materiale infiammabile e ventilare il locale in cui è stato utilizzato il prodotto per qualche minuto.

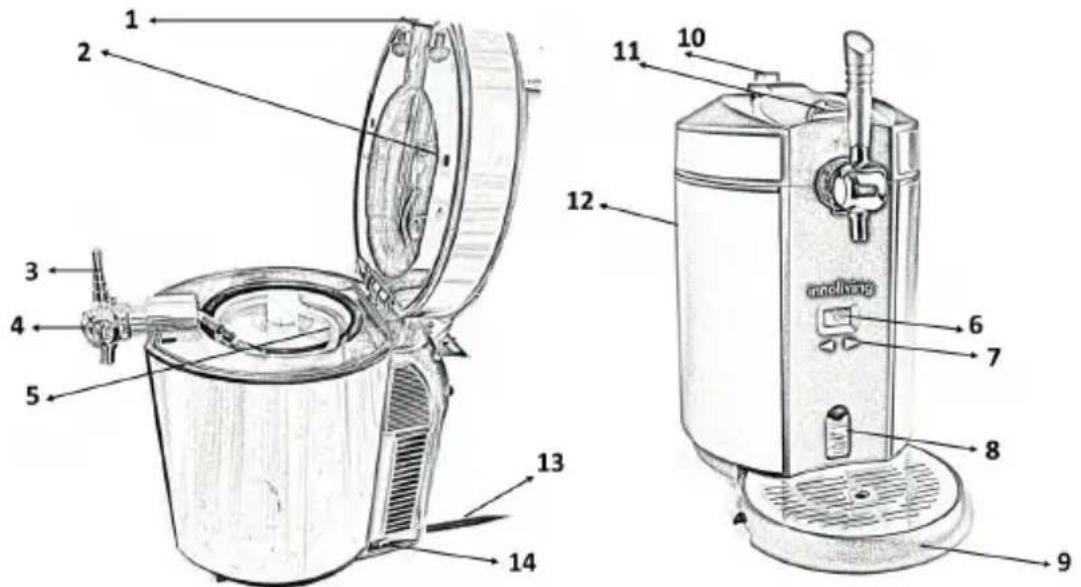

DESCRIZIONE DEL PRODOTTO

INN-858 è un dispositivo di raffreddamento domestico della birra dotato di un sistema di pressione che può essere utilizzato con una cartuccia di CO2. L'apparecchio porta la birra alla temperatura ottimale per la conservazione (da 0 a 4°C) entro 19-21 ore.

1. Coperchio superiore
2. Supporto CO2
3. Maniglia spillatrice
4. Spillatrice
5. Sollevatore fusto
6. Schermo a led

7. Tasti di controllo digitale

8. Interruttore drenaggio

9. Vassoio di raccolta
10. Valvola di pressione e rilascio CO2
11. Tasto di chiusura sportello
12. Coperchio posteriore
13. Cavo di alimentazione e spina
14. Interruttore AC

COME SCEGLIERE I FUSTI DI BIRRA

• Questo apparecchio funziona solo con fusti di birra universali da 5 litri, pressurizzati e non pressurizzati
• Prestare particolare attenzione ai messaggi di sicurezza e di stoccaggio dei fusti.
• Prima di acquistare il fusto, controllare che non sia danneggiato e che la birra non sia scaduta.
• Proteggere la superficie superiore da eventuali danni. In caso contrario, potrebbe diventare difficile l'adesione al tubo di aspirazione.
• Tenere il fusto in un luogo freddo per 12 ore, ma non troppo freddo (ad esempio il frigorifero) fino al prossimo utilizzo.
  • Non scuotere il fusto prima dell'uso.
  • Non mettere mai il fusto di birra sotto la luce del sole.

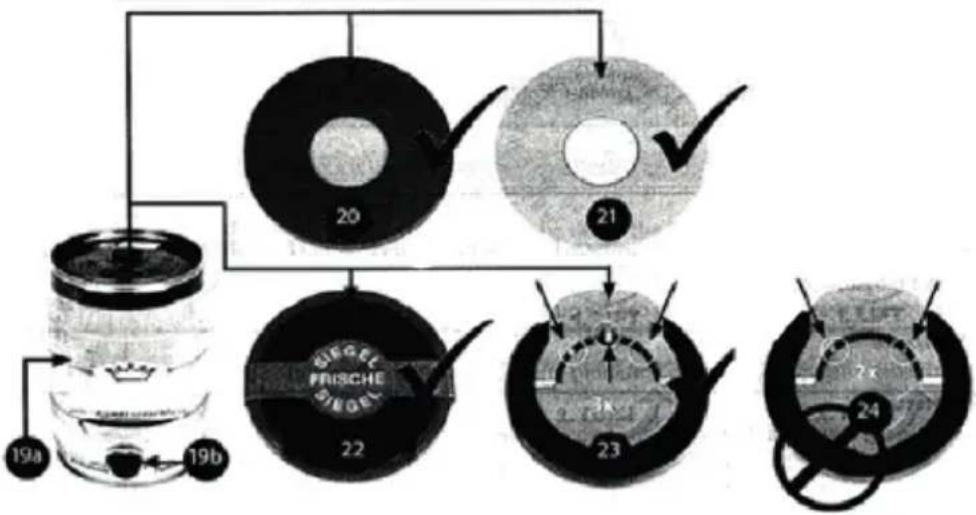

SIGILLANTE PER FUSTI

I sigillanti sotto menzionati possono essere applicati a tutti i fusti di birra da 5 litri a patto che si seguano tutte le istruzioni presenti in questo manuale:

* I sigillanti con il codice n° 20 e 21 possono essere forati semplicemente dal perno di perforazione dell'apparecchio.

* Per i sigillanti con il codice n° 22 si deve rimuovere l'anello di marcatura dal sigillante e poi perforare il fusto con il perno.

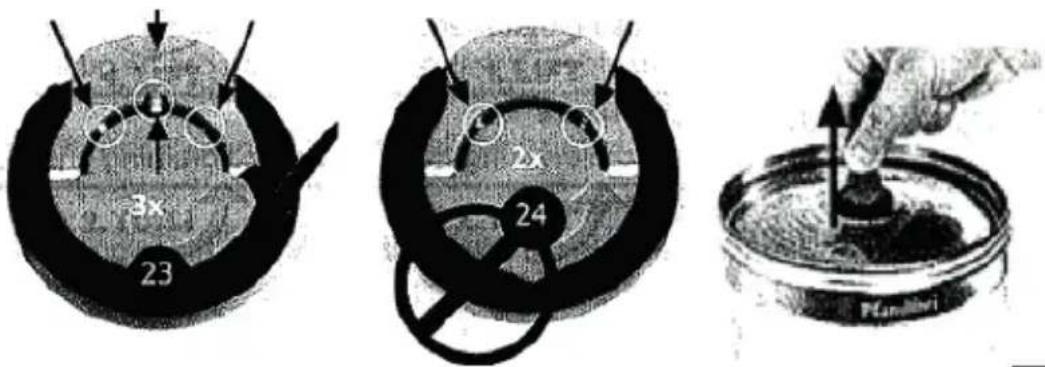

* La differenza tra i sigillanti con codice n° 23 e 24 è la quantità di chiusure di sicurezza. Sollevare la chiusura di sicurezza con attenzione, girarla ed estrarla dal fusto; sostituire il sigillante (come per i sigillanti con codice n° 2) previsto con l'apparecchio, collegarlo al fusto di birra, e forare facendo perno con l'apparecchio (come mostrato in figura 1). (Importante: Prima di sostituire i sigillanti o il kit perforante dell'apparecchio, è sempre necessario seguire le istruzioni riportate sul fusto per eliminare l'eccesso di gas e assicurare che il fusto abbia riposato abbastanza a lungo.

Fig.1

Per evitare la schiuma che esce attraverso il perno o il rubinetto. Se si utilizzano fusti pressurizzati non è necessario rilasciare il gas e sostituire la guarnizione in gomma, poiché i fusti pressurizzati hanno già la loro CO2 pressata all'interno, e non c'è bisogno che venga fornita una CO2 esterna.

INSTALLAZIONE E OPERAZIONI

INSTALLAZIONE

1. Estrarre l'apparecchio dalla confezione e posizionarlo su una superficie stabile e orizzontale, e assicurarsi che abbia almeno 10 cm di distanza da altri apparecchi o dalla parete su ogni lato in modo da consentire una corretta ventilazione e ottenere prestazioni migliori.

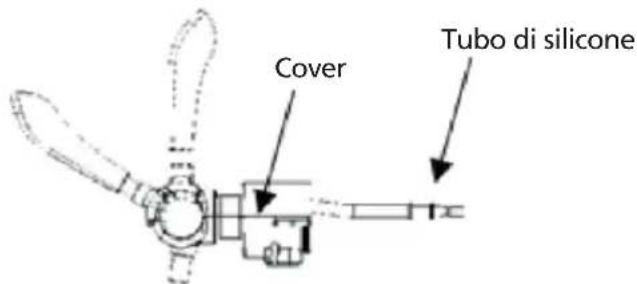

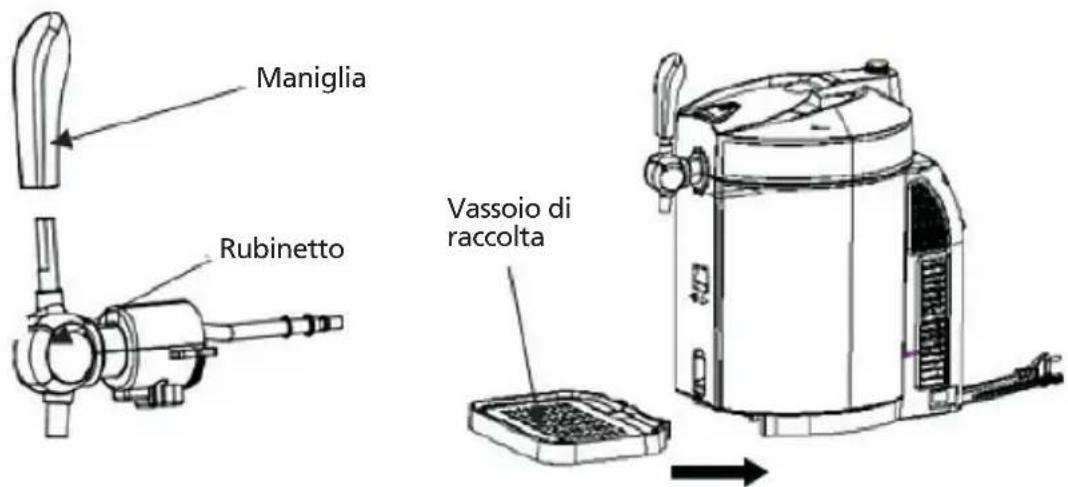

1. Installare la maniglia sul rubinetto e assicurarsi che si adatti perfettamente.
2. Impostare la vaschetta di raccolta nell'apposita fessura.

I

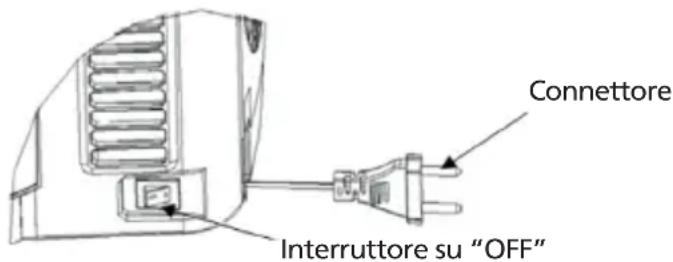

1. Attaccare la spina.

Nota: Non collegare o scollegare la spina elettrica con le mani bagnate. Prima di utilizzare l'apparecchio, assicurarsi che la tensione elettrica sia conforme con la targhetta della spina. Verificare se il cavo di alimentazione sia ben collegato o meno; in caso contrario, si prega di non usarlo e chiamare il centro di assistenza.

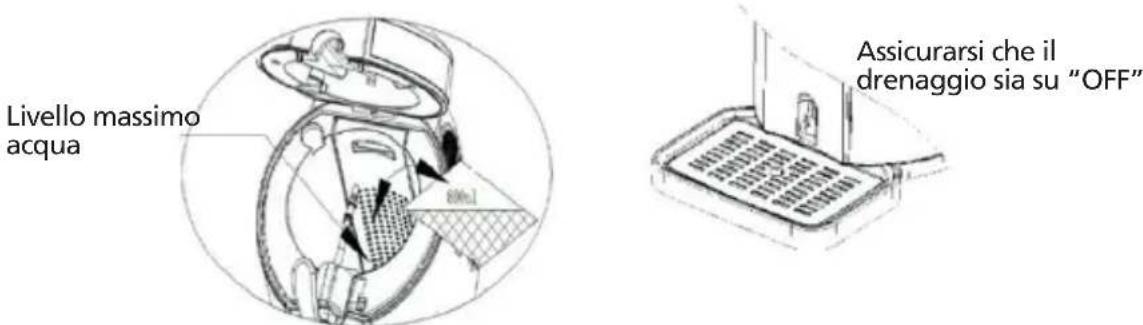

1. Mettere 800 ml d'acqua nella cavità di raffreddamento o versare l'acqua fino al segno max. (Può funzionare anche senza acqua ma non con le migliori prestazioni)

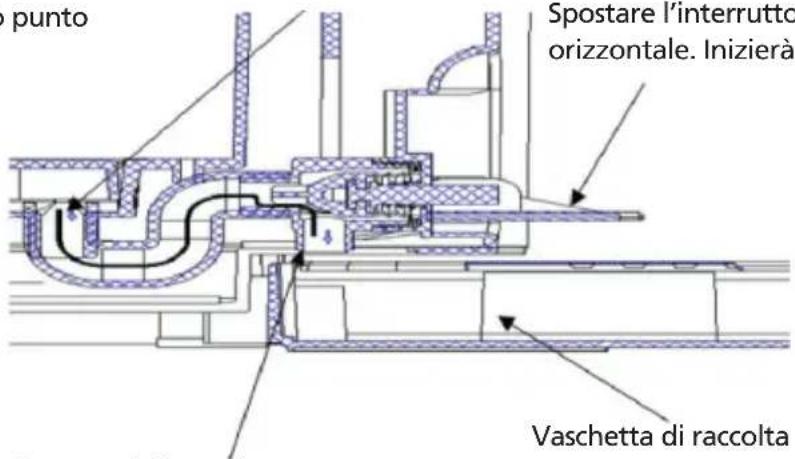

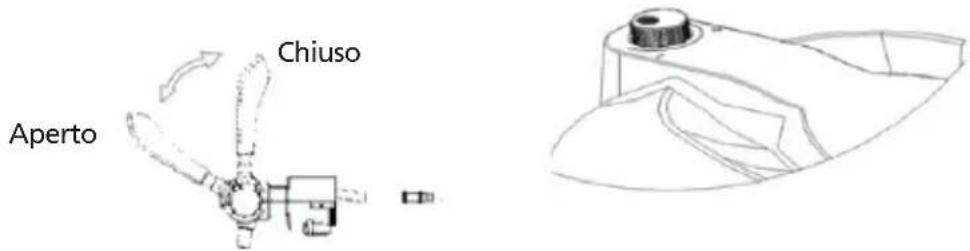

Nota: Assicurarsi che l'interruttore di scarico sia in posizione "Off" e che non ci sia nessun oggetto nella cavità di raffreddamento.

OPERAZIONI

Fusto universale da 5 litri

1. Prima di forare il tappo sulla parte superiore del fusto, è sempre necessario seguire le istruzioni riportate sul fusto per eliminare l'eccesso di gas e assicurarsi che il fusto abbia riposato abbastanza a lungo per evitare che la schiuma fuoriesca dal rubinetto.
2. Inserire verticalmente il perno contro il sigillante nella parte centrale e superiore del fusto (a volte si avrà bisogno di staccare l'anello di marcatura o di cambiare il sigillante), premere il perno/sollevatore del fusto per conficcare il sigillante e quindi spingere il perno e immergere nel fusto velocemente. Quando si assembla correttamente il meccanismo del rubinetto si sente uno scatto che indicherà il corretto assemblaggio

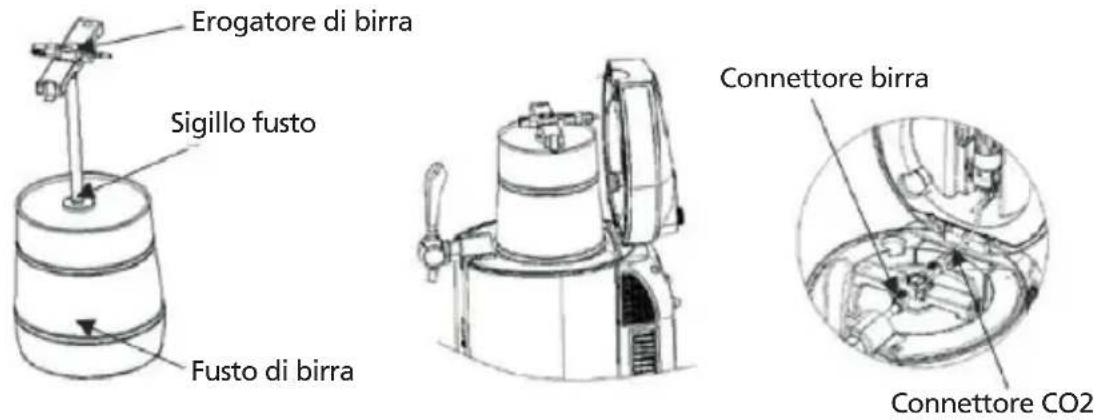

1. Aprire il dispositivo di raffreddamento della birra e posizionare il fusto ben assemblato nella cavità di raffreddamento. Collegare il tubo connettore di CO2 e il tubo di scarico della birra con il connettore del tubo del solleva fusto.

NOTE: Assicurarsi che tutte le connessioni del meccanismo del rubinetto siano ben collegate e senza danni. Assicurarsi che la valvola del rubinetto sia chiusa e la manopola di regolazione della pressione di CO2 sia su "Off".

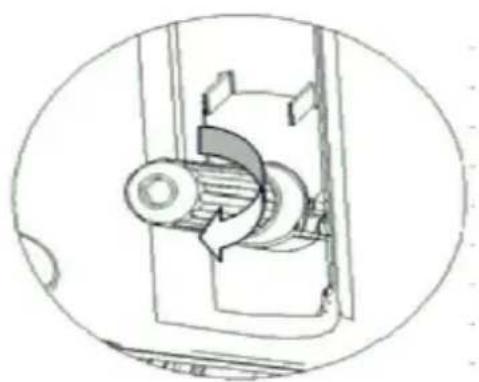

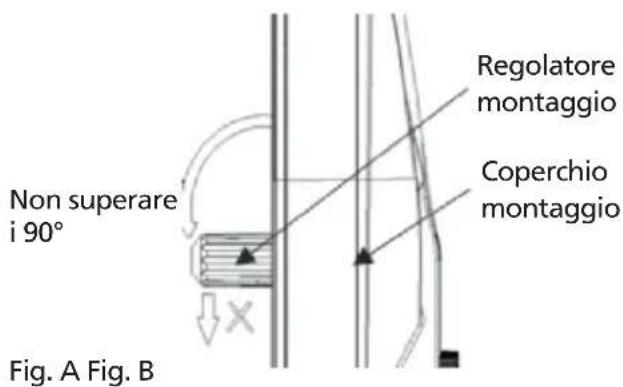

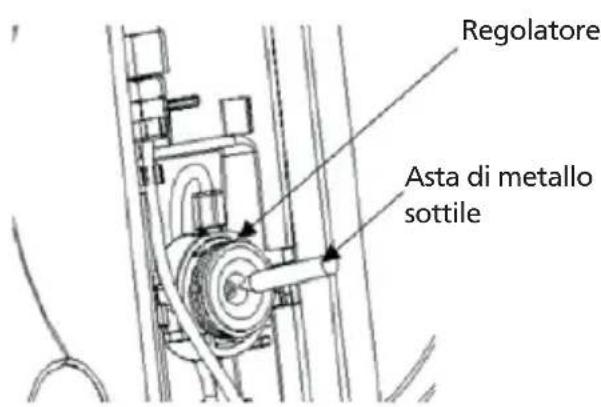

Allentare la guaina della bombola di CO2 (come mostrato in figura A), inserire una cartuccia da 16g di CO2 nella guaina (Figura B), e avvitare la guaina stretta fino a quando si sente un "click" (Figura C), che indica che la tenuta della cartuccia è stata bucata e che il gas CO2 può fluire nel fusto liberamente. Assicurarsi che la guaina della bombola sia fissata saldamente al fine di evitare la fuoriuscita di CO2. Dopodiché, mettere la guaina della bombola di CO2 nel coperchio superiore.

Fig. C

*Spegnere la manopola della CO2 quando la birra si raffredda
*Spegnere la manopola della CO2 quando lo spillatore è in paura
*Spegnere la manopola della CO2 quando si cambia la cartuccia
*Quando la birra non può essere chiusa esternamente (e c'è ancora birra nel fusto), gira la manola sul simbolo "+" e attendi 5 secondi, poi spegni questo ancora.

-

1. Chiudere il coperchio superiore dell'apparecchio. Quando si versa la birra, ruotare la manopola sul coperchio superiore in posizione "+" per rilasciare la CO2, e girarla su "-" quando si sospende o si interrompe di versare la birra per chiudere la CO2. Si prega di fare riferimento all'avvertenza posta sull'etichetta del coperchio superiore.
2. Per accendere l'apparecchio basta impostare l'interruttore di alimentazione in posizione "I". (Mentre in posizione "0" per spegnerlo).

NOTE: Per evitare scosse elettriche, quando si utilizza l'apparecchio, si prega di assicurarsi che le mani siano asciutte.

1. Ci vorranno 19-21 ore per il raffreddamento della birra a 2-4°C, quando la temperatura ambiente è di 22-24°C. Successivamente, l'apparecchio manterrà la temperatura impostata e visualizzata sullo schermo. Tuttavia, inizialmente, suggeriamo di far raffreddare il fusto di birra per almeno 12 ore in frigorifero prima di inserirlo nell'apparecchio, in particolare quando la temperatura ambiente è superiore a 25°C.
2. È possibile impostare la temperatura a seconda del vostro gusto personale, premendo i pulsanti sul pannello frontale. La temperatura può essere impostata da 2°C a 12°C (36°F a 54°F), utilizzando il pulsante di regolazione della temperatura (+ e -) che si trova sul lato dello schermo della temperatura.

Il PCB è dotato di memoria, quando si accende il dispositivo di raffreddamento, si ricorda la temperatura impostata l'ultima volta.

Sul display verrà visualizza la temperatura reale della birra. Per vedere la temperatura impostata, basta premere il tasto "+" per 1 secondo dopo circa 3 sec. sul display verrà visualizzata nuovamente la temperatura reale.

Il dispositivo di raffreddamento della birra ha 6 temperature preimpostate.

Premere e tenere premuto il pulsante “-” per accedere alle 6 temperature preimpostate, allora si può premere il tasto “-” per scegliere una certa temperatura preimpostata, 40°F (4°C), 46°F (8°C), 48°F (9°C), 50°F (10°C), 52°F (11°C) e 54°F (12°C).

Premendo e tenendo premuto il pulsante “+”, l’apparecchio convertirà i gradi Fahrenheit (°F) in Celsius (°C).

|

1. Regolare la manopola del regolatore di pressione CO2 in posizione “+”, per versare la birra tirando verso il basso il meccanismo del rubinetto a circa 45°. È possibile regolare la manopola del regolatore di pressione per controllare la portata di birra e le bolle.
   Nota: Pulire il bicchiere prima di versare la birra; se la birra o il bicchiere in cui si verserà ha una temperatura elevata o se la birra non è abbastanza fresca, ci saranno molte bolle.
2. Quando si spilla la birra, appoggiare il bicchiere contro il beccuccio e lentamente raddrizzare con l'avanzare della birra, quindi aprire completamente il meccanismo di rubinetto per evitare molte bolle. Si consiglia di versare mezzo bicchiere, fare una breve pausa e poi continuare a versare.
   NOTE: Non immergere il beccuccio nel bicchiere di birra per evitare molte bolle. Ricordarsi di chiudere il rubinetto dopo aver terminato di versare la birra.
3. È normale che ci siano più bolle quando si versano i primi 3 bicchieri.
4. Ci sarà un getto acuto e ad alta velocità quando si versa l'ultimo bicchiere di birra dal fusto. Regolare la manopola di regolazione della pressione di CO2 in posizione “-” per chiudere e risparmiare l'erogazione di CO2.

FUSTI PRESSURIZZATI

I fusti pressurizzati sono già carichi di CO2, e non richiedono l'uso del regolatore e non è necessario installare la cartuccia di CO2. Inoltre, la manopola sul coperchio superiore non funziona.

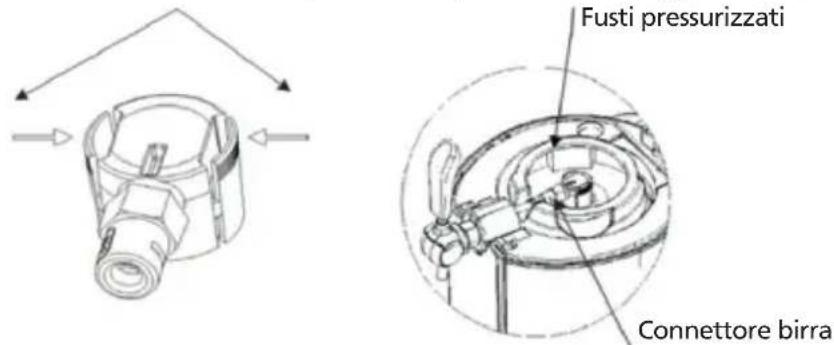

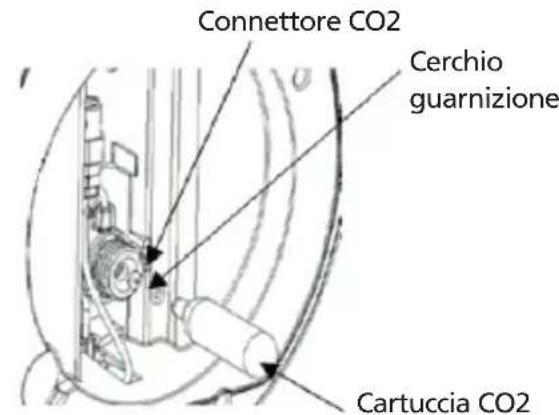

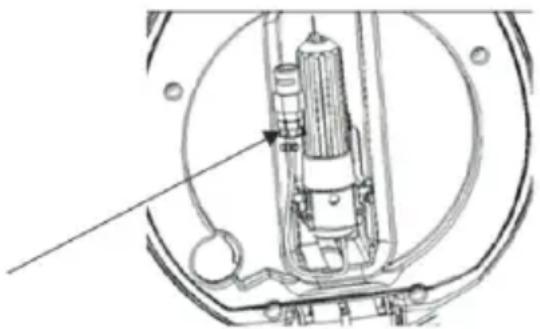

Posizione del connettore CO2

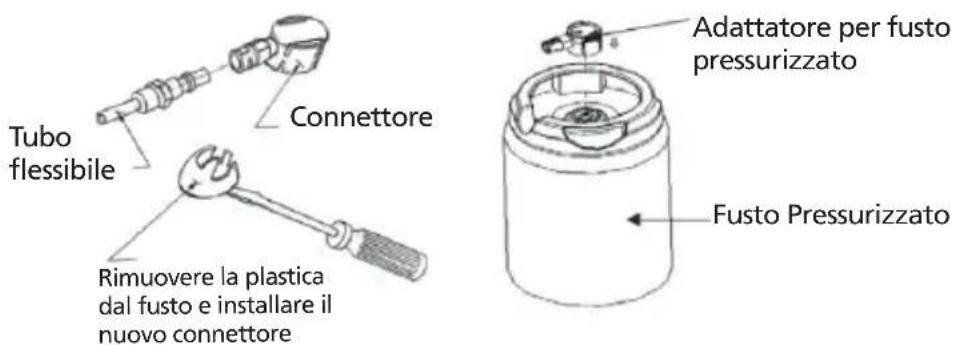

1. Il connettore per i fusti pressurizzati fornito con il dispositivo di raffreddamento della birra può lavorare con tutti i fusti pressurizzati da 5 litri. Tuttavia, è necessario utilizzare un cacciavite a testa piatta per rimuovere la base verde dal fusto per installare il nuovo connettore, fornito con l'apparecchio.
2. Quando si installa il nuovo connettore al fusto pressurizzato, prima di tutto, è necessario installare il tubo di birra con un'estremità al connettore e l'altra al meccanismo del rubinetto, quindi installare il connettore al fusto pressurizzato.

Nota: Si prega di togliere l'adattatore per i fusti pressurizzati premendolo e seguendo l'indicazione delle frecce, altrimenti potrebbe danneggiare il dispositivo di fissaggio.

1. Chiudere il coperchio superiore; operare come riportato sopra da passo 6 a12, come se fosse un fusto universale da 5 litri, solo che il passo 9 è un'eccezione.

COME CARICARE UN NUOVO FUSTO

(fusto universale da 5 L) Quando la birra nel fusto si esaurisce, prima di cambiare un nuovo fusto di birra è opportuno:

1. Regolare la manopola di regolazione della pressione CO2 su "-" per spegnere il flusso di CO2 risparmiando la cartuccia gas.
2. Aprire il coperchio superiore del dispositivo di raffreddamento della birra, tirare verso il basso la maniglia del rubinetto per rilasciare il gas residuo nel fusto (probabilmente con un po' di schiuma)
3. Quindi mettere il perno di foratura nel nuovo fusto e inserire nell'apparecchio. Collegare il tubo del gas e il tubo della birra dal sollevatore del fusto, premendo le parti bianche.
4. Scollegare il tubo del gas e il tubo della birra dal sollevatore del fusto.
5. Estrarre il fusto dal sollevatore fusto ed estrarre il perno dal fusto.

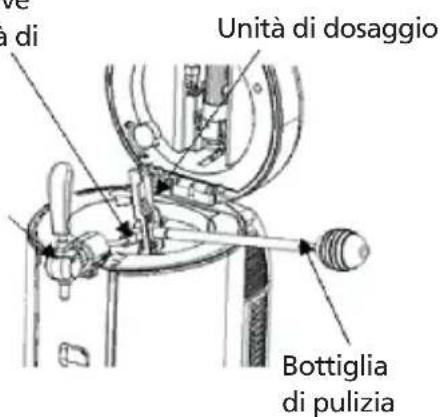

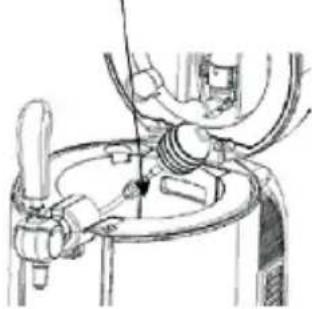

6. Si consiglia di pulire il meccanismo del rubinetto ogni volta che si cambia il fusto di birra.
   Seguendo le istruzioni di seguito riportate:

Quando si estrae la chiusura dell'erogatore di birra è possibile muoverlo seguendo lla direzione della freccia

È necessario estrarre il dispositivo di fissaggio prima a destra, poi a sinistra come indicato dalla freccia. Infine è possibile estrarre il gruppo erogatore.

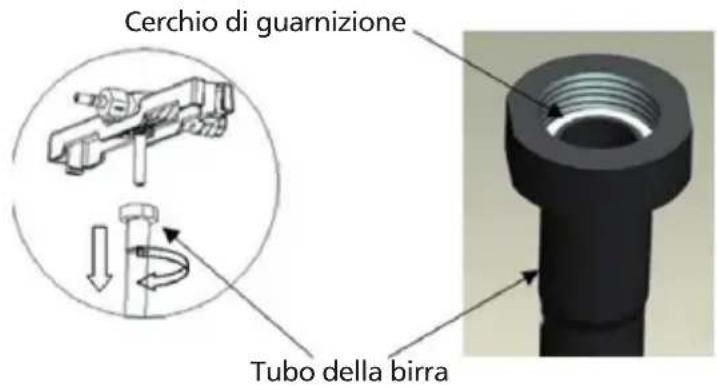

Quando si rimuove il connettore della birra e CO2, si prega di premere giù il pulsante bianco.

COME CARICARE UNA NUOVA CARTUCCIA DI CO2 (Non necessaria per fusti pressurizzati)

Si prega di cambiare la cartuccia di CO2, se non è possibile versare la birra quando la manopola di pressione di CO2 è in posizione "on" e c'è ancora birra nel fusto.

1. Ruotare la manopola di pressione della CO2 in posizione “-” per interrompere il flusso di CO2.

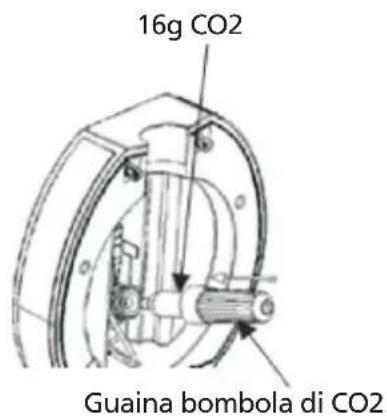

2. Aprire il coperchio superiore, perdere la guaina della cartuccia, ed estrarre la cartuccia di CO2 vuota.

Inserire una nuova cartuccia di CO2 da 16g nel supporto e avvitare la guaina stretta fino a quando si sente un "click", che indica che il sigillo della cartuccia è stato perforato e il gas CO2 può fluire liberamente nel fusto. Assicurarsi che la guaina della bombola sia fissata saldamente al fine di evitare la fuoriuscita di CO2. Dopodiché, mettere la guaina della bombola di CO2 nel coperchio superiore.

1. Chiudere il coperchio superiore dell'apparecchio.
2. Ruotare la manopola di pressione di CO2 in posizione "+" per attivare il flusso di CO2; a questo punto l'apparecchio è pronto per versare la birra.

Promemoria: ogni cartuccia di CO2 da 16 g può essere utilizzata per stillare più di 5L birra. AVVERTENZA:

Si prega di utilizzare cartucce di CO2 adeguate; non giocare con le cartucce poiché potrebbe causare pericoli.

Sotto, sono riportate le informazioni necessarie per conoscere il tipo di cartuccia di CO2 da utilizzare. Non utilizzare mai cartucce di azoto con questo apparecchio per evitare esplosioni a causa della sua pressione molto più elevata di quanto dovrebbe essere.

Le nuove cartucce di CO2 hanno bisogno di essere conservate con cautela; giocarci con esse è vietato poiché potrebbe procurare rischi.

Cartuccia di CO2 da 16 g

NWg	Volumeml	GWg	Pesog	Amm	Bmm	Cmm	Dmm	PressioneKg/cm2	Pressionegetto bar
15,5116,5	20	57,0158,6	42,0142,6	ø 8,61ø 8,9	88,0189,0	ø 21,71ø 22,0	10111	60 450

COME SOSTITUIRE L'ACQUA ALL'INTERNO DELLA CAVITÀ DI RAFFREDDAMENTO

Si consiglia di sostituire l'acqua all'interno della cavità una volta alla settimana. (Non è necessario sostituire l'acqua per ogni fusto di birra, è consigliabile una volta alla settimana)

Aprire l'interruttore di scarico, il flusso di acqua nel tubo di scarico di forma "S"

da questo punto

Spostare l'interruttore di scarico a linea orizzontale. Inizierà a drenare l'acqua.

Il flusso di acqua dalla vaschetta in questo punto

1. Aprire l'interruttore di scarico per drenare l'acqua dalla cavità della vaschetta di raccolta Assicurarsi che la vaschetta di raccolta sia inserita correttamente nella fessura per evitare che il flusso dell'acqua vada sul tavolo. La vaschetta di raccolta è in grado di raccogliere 450 ml d'acqua.
2. Dopo che tutta l'acqua è defluita, chiudere l'interruttore di scarico e mettere 800 ml di acqua fresca nella cavità.
3. Aprire l'interruttore di scarico (trascinare l'interruttore in avanti con un angolo di 90 gradi), e drenare l'acqua all'interno della cavità nella vaschetta di raccolta. Sarà necessario drenare l'acqua due volte.

ATTENZIONE:

1) È necessario usare sempre acqua pulita;
2) Assicurarsi che la vaschetta di raccolta sia inserita correttamente nella fessura per evitare che il flusso dell'acqua vada sul tavolo.
3) La vaschetta di raccolta è in grado di raccogliere 450ml d'acqua.

MECCANISMO DI PULIZIA DEL RUBINETTO

Questo apparecchio è conforme alle regole di igiene, è necessario quindi pulirlo prima di utilizzarlo per la prima volta e dopo un lungo periodo di inattività, pulire tutta la macchina con un panno asciutto. In caso contrario, eseguire le operazioni di pulizia nel seguente modo:

1. Caricare dell'acqua calda nel kit di pulizia.
2. Collegare l'estremità del perno perforante, far scorrere l'acqua nel perno per pulire il tubo del perno, e spingere l'acqua fuori dal tubo della birra all'estremità opposta. Ripetere queste operazioni di pulizia fino a quando il tubo della birra sarà pulito (saranno necessarie almeno 3 bottiglie di acqua calda), si prega di pulire il meccanismo del rubinetto della birra. Nota: Si prega di smontare il rubinetto quando si effettuano le operazioni di pulizia.

Connettore birra deve collegarsi con l'unità di erogazione

Si prega di aprire il rubinetto quando si pulisce il tubo della birra

Questo connettore deve collegarsi con la bottiglia di pulizia

Non mettere mai le parti del meccanismo del rubinetto in lavatrice o in lavastoviglie; Non usare mai detergenti chimici per la pulizia delle parti, si consiglia di utilizzare acqua calda o purificata.

ACCESSORI INCLUSI CON L'APPARECCHIO

Art	Nome Qtà Installazione Figura	Pezzi di ricambio
1	Guarnizione connettore	6	Valvola di regolazione
2	Connettore CO2 2		Valvola di regolazione
3	Tubo della birra 2		Connettore uscita birra
4	Cerchio di sigillo del tubo	4	Tubo della birra in entrata
5	Sigillo fusto 2 Fusto standard
6	Adattatore fusti pressurizzati	3	Fusto pressurizzato
7	Bottiglia di pulizia 1 Cleaning Pipe

SOSTITUIRE IL CONNETTORE CO2 E LA RONDELLA DI TENUTA

Il connettore di CO2 e la rondella di tenuta si possono danneggiare quando si utilizzano in modo errato o per altri motivi diversi da quelli previsti, in tal caso, si prega di sostituirli con dei nuovi.

1. Prima di tutto, scegliere la rondella di tenuta con un bastone di metallo molto piccolo ed estrarre il connettore CO2 (se si deve sostituire solo la rondella di tenuta, questa operazione può essere tralasciata). Fare attenzione a non danneggiare le altre parti del regolatore.
2. Installare un nuovo connettore di CO2 nel regolatore (lasciare la punta verso l'esterno) e installare la rondella di tenuta. Durante la sostituzione, non rimuovere le altre parti del regolatore.

Avvertenza: Ricordarsi premere il cerchio sigillo con cartuccia vuota invece di una nuova cartuccia, o causerà pericolo.

PER CAMBIARE IL TUBO DELLA BIRRA

Si prega di sostituire il tubo della birra nel caso sia danneggiato e ci sia una perdita.

1. Abbassare il bloccaggio del tubo della birra ed estrarre il tubo.
2. Svitare il dado giunto del tubo ed estrarlo.
3. Sostituire con un nuovo tubo e installarlo esequendo le operazioni al contrario.
   NOTA: Non toccare le altre viti durante la sostituzione del tubo, in caso contrario si potrebbe causare delle perdite di birra o gas.
   1) Girare il rubinetto per lo stato di rilascio, e quindi aprire il coperchio per eliminare tubo di silicone.
   2) Sostituire un nuovo tubo di birra in silicone, e installarlo secondo con procedura inversa.

SOSTITUIRE IL CERCHIO DI TENUTA DEL TUBO DELLA BIRRA

Se il connettore presenta perdite, sostituire il cerchio di tenuta del tubo della birra con uno nuovo.

1. Ruotare il tubo della birra come indicato nella figura sotto
2. Estrarre il cerchio di tenuta del tubo della birra
3. Sostituire il cerchio con uno nuovo nella stessa posizione
4. Ruotare il cerchio di tenuta strettamente per evitare perdite

MANUTENZIONE

Se l'apparecchio non funziona correttamente, si prega di chiamare il centro di assistenza; Prima di rivolgersi all'assistenza tecnica, controllare la sezione "Risoluzione dei problemi" qui sotto poiché sono indicate le possibili cause e i problemi di funzionamento minori che possono essere riparate anche dall'utente.

RISOLUZIONE DEI PROBLEMI

PROBLEMA POSSIBILE	CAUSA SOLUZIONE
Il rubinetto non funziona/non si riesce a versare la birra	1. Il tubo di colata è collegato scorrettamente o il flusso di CO2 è spento;2. Nessun fusto o niente birra nel fusto;3. Non c'è gas nella cartuccia di CO2;4. La manopola di regolazione della pressione di CO2 è chiusa.	1. Collegare bene il tubo di colata e accendere il flusso di CO22. Inserire un nuovo fusto3. Inserire una nuova cartuccia di CO24. Ruotare la manopola del regolatore di pressione di CO2 in posizione “+”
Troppe bolle 1. Si sta	spillando la birra in modo errato;La temperatura della birra è alta (meglio a 3-5°C)Il fusto è stato agitato prima dell'uso;Nel fusto è rimasta pochissima birra;C'è troppa pressione nel fusto.	Spillare la birra in modo corretto;Lasciar raffreddare la birra fino a raggiungere 3-5°C;Togliere il fusto dall'apparecchio e farlo riposare un po' fino a quando non ci sarà più schiuma;Inserire un nuovo fustoRegolare la manopola della pressione di direzione “-” per diminuire la pressione o chiudere la manopola.
La birra scorre troppo lentamente	La pressione interna di CO2 non è sufficientemente alta;Il tubo di collegamento o il tubo di colata hanno perdite.	Regolare la manopola della pressione per rilasciare più pressione CO2 o sostituire la cartuccia.Controllare se il tubo presenta perdite o meno, in caso affermativo, sostituire il tubo.

ETICHETTA DATI

Innoliving Spa

Via Merloni 2/B - 60131 Ancona - Italy

INN-858 SPILLATORE PER BIRRA - BEER DISPENCER

Classe II

Classe Climatica N/SN

Capacità 5L

AC Voltaggio 220-240V\~ · Frequenza 50Hz · AC Potenza 65W

Ciclopentano C_5H_10

Questo prodotto è conforme a tutte le direttive europee applicabili.

Leggere attentamente le istruzioni per l'uso

Per contatto con alimenti

Apparecchio con isolamento elettrico di classe II.

INFORMAZIONI AGLI UTENTI ai sensi del Decreto Legislativo N° 49 del 14 Marzo 2014 "Attuazione della Direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"

Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti.

L'utente dovrà, pertanto, conferire l'apparecchiatura integra dei componenti essenziali giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al momento dell'acquisto di nuova apparecchiatura di tipo equivalente, in ragione di uno a uno, oppure 1 a zero per le apparecchiature aventi lato maggiore inferiore a 25cm. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al D.Lgs n. Decreto Legislativo N° 49 del 14 Marzo 2014.
