Tipo di prodotto	Stazione meteorologica con monitoraggio interno ed esterno
Numero modello	IAN 114435
Marca	Auriol
Dimensioni unità principale	Circa 150 × 100 × 50 mm
Dimensioni sensore esterno	Circa 100 × 50 × 30 mm
Peso unità principale	circa 200 g (senza batterie)
Peso sensore esterno	circa 60 g (senza batterie)
Alimentazione unità principale	2 batterie AA da 1.5V (non incluse) o alimentatore USB (5V CC, opzionale)
Alimentazione sensore esterno	2 batterie AAA da 1.5V (non incluse)
Frequenza wireless	433 MHz
Portata di trasmissione	Fino a 100 m (campo aperto)
Intervallo di misurazione temperatura (interna)	Da 0°C a 50°C (da 32°F a 122°F)
Intervallo di misurazione temperatura (esterna)	Da -20°C a 60°C (da -4°F a 140°F)
Intervallo di misurazione umidità	Dal 20% al 99% UR
Intervallo pressione barometrica	Da 800 a 1100 hPa (con tendenza previsioni meteo)
Orologio e calendario	Orologio radiocontrollato DCF77 (o impostazione manuale) con display data
Funzione sveglia	Sveglia singola con funzione snooze
Caratteristiche display	LCD con retroilluminazione (luminosità regolabile)
Sensori supportati (max.)	Fino a 3 sensori esterni (venduti separatamente)
Pulizia e manutenzione	Pulire con un panno morbido e asciutto. Non utilizzare detergenti abrasivi o solventi.
Precauzioni di sicurezza	Tenere lontano dalla luce solare diretta, dall'umidità e da temperature estreme. Sostituire tempestivamente le batterie quando sono scariche.
Pezzi di ricambio / Riparabilità	Batterie (sostituibili dall'utente). Nessun altro pezzo di ricambio disponibile; dispositivo non progettato per la riparazione.
Produttore	Auriol / distribuito da Lidl
Lingue del manuale	Diverse lingue (DE, EN, ES, IT, PT, ecc.) disponibili su notice-facile.com

Domande frequenti - IAN 114435 AURIOL

Come si configura la stazione meteorologica?

Inserire prima le batterie nel sensore esterno, poi nell'unità principale. Il sensore trasmette automaticamente i dati. Premere il tasto CH per selezionare il canale del sensore. Attendere la sincronizzazione dell'orologio radiocontrollato (fino a 5 minuti).

Che batterie usa la stazione meteorologica?

L'unità principale richiede 2 batterie AA (1.5 V), e il sensore esterno richiede 2 batterie AAA (1.5 V). Si consigliano batterie alcaline per una maggiore durata.

Come si collegano sensori esterni aggiuntivi?

La stazione supporta fino a 3 sensori. Premere il tasto CH per scorrere i canali 1, 2 e 3. Inserire le batterie nel nuovo sensore e impostare il selettore di canale (se disponibile) sul canale desiderato. Attendere il segnale.

Perché la temperatura esterna non viene visualizzata?

Verificare che le batterie nel sensore esterno siano nuove e inserite correttamente. Assicurarsi che il sensore sia nel raggio d'azione (fino a 100 m in area aperta) e non ostruito. Tenere premuto il tasto CH per effettuare una nuova scansione dei sensori.

Come si imposta l'ora manualmente se il segnale radio è debole?

Tenere premuto il tasto SET per 3 secondi per entrare in modalità di impostazione manuale dell'ora. Usare i tasti ▲/▼ per regolare ora, minuti, anno, mese, giorno. L'orologio radiocontrollato (DCF77) può essere disattivato se necessario.

Cosa significa l'icona delle previsioni del tempo?

La stazione prevede le tendenze meteorologiche in base alle variazioni della pressione barometrica. Le icone includono Soleggiato, Parzialmente nuvoloso, Nuvoloso, Piovoso e Temporalesco. Nota: La previsione è per le prossime 12-24 ore, non per le condizioni attuali.

Come si attiva/disattiva la sveglia?

Premere una volta il tasto ALARM per visualizzare l'ora della sveglia. Durante la visualizzazione, premere nuovamente ALARM per attivare/disattivare la sveglia (indicato da un'icona a campana). Per impostare la sveglia, tenere premuto ALARM per 3 secondi.

Qual è la differenza tra le letture di umidità interna ed esterna?

Il sensore di umidità interna si trova nell'unità principale e riflette le condizioni all'interno della casa. L'umidità esterna viene trasmessa dal sensore remoto. Tenere il sensore remoto lontano dalla pioggia diretta e dall'acqua stagnante per letture accurate.

Come si resetta la stazione meteorologica?

Rimuovere tutte le batterie dall'unità principale e dai sensori esterni. Attendere 30 secondi, quindi reinserire le batterie (iniziare con i sensori esterni). Questo ripristina le impostazioni di fabbrica.

Posso montare a parete il sensore esterno?

Sì, il sensore esterno ha un foro per montaggio a parete sul retro. Utilizzare una vite (non inclusa) per fissarlo a una parete. Assicurarsi che il sensore sia posizionato sotto un tetto o una grondaia per proteggerlo dalla pioggia diretta e dalla luce solare.

MANUALE UTENTE IAN 114435 AURIOL

Indicazioni per l'uso e per la sicurezza

GB MT

IT / MT Indicazioni per l'uso e per la sicurezza Pagina 24

1. Informazioni generali....Pagina 25
2. Uso conforme....Pagina 25
3. Dati tecnici....Pagina 25
4. Indicazioni relative alla sicurezza....Pagina 26
5. Dotazione ......Pagina 27
6. Definizioni....Pagina 27
7. Funzioni....Pagina 28
8. Messa in funzione....Pagina 28

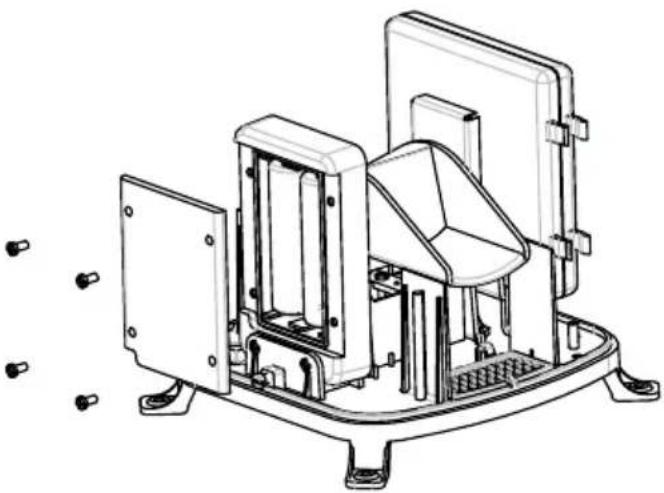

9. Inserimento e sostituzione delle batterie....Pagina 30
10. Presentazione dell'apparecchio....Pagina 32
11. Preparazione dell'anemometro e dell'udometro e registrazione sulla stazione meteo.....Pagina 33
    11.1 Calibrazione dell'anemometro....Pagina 33
    11.2 Preparazione dell'udometro ......Pagina 34
    11.3 Registrazione automatica dell'anemometro e dell'udometro sulla stazione meteo......Pagina 34
    11.4 Registrazione manuale dell'anemometro e dell'udometro sulla stazione meteo....Pagina 34
12. Impostazioni di base della stazione meteo....Pagina 34
    12.1 Impostazioni di....Pagina 34
    12.2 Adattamento del DCF-77......Pagina 35
    12.3 Impostazione del fuso orario....Pagina 36
13. Funzione sveglia....Pagina 36
14. Impostazione dell'unità di misura della pressione atmosferica......Pagina 37
15. Regolazione della pressione atmosferica......Pagina 37
16. Impostazione dell'unità di misura per la velocità del vento....Pagina 38
17. Impostazione dell'allarme vento ......Pagina 38
18. Impostazione dell'allarme Wind Chill....Pagina 38
19. Attivazione e disattivazione dell'allarme vento e Dell'allarme Wind Chill ......Pagina 39
20. Impostazione dell'unità di misura per la velocità del vento....Pagina 39
21. Impostazione dell'unità di misura della temperatura....Pagina 39

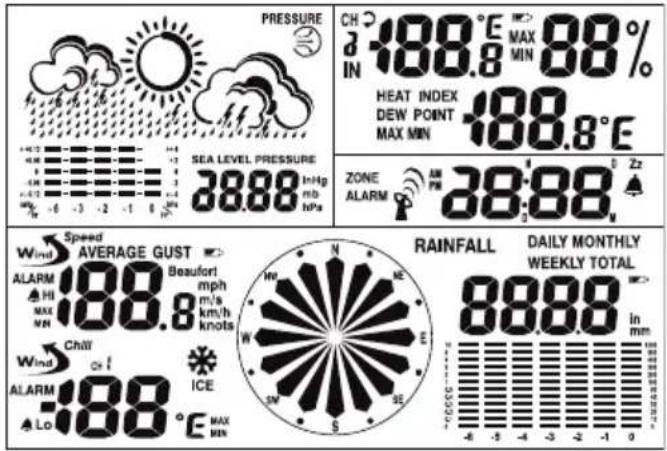

22. Visualizzazioni....Pagina 40
    22.1 Ora e data....Pagina 40
    22.2 Fuso orario....Pagina 40
    22.3 Temperatura e umidità dell'aria interne/esterne......Pagina 40

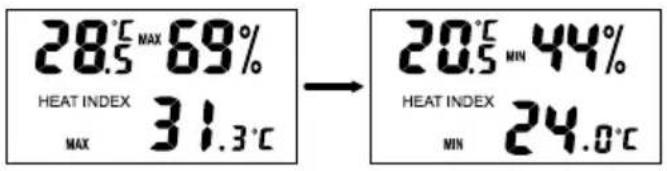

    22.4 Visualizzazione Heat Index e Dew Point....Pagina 40

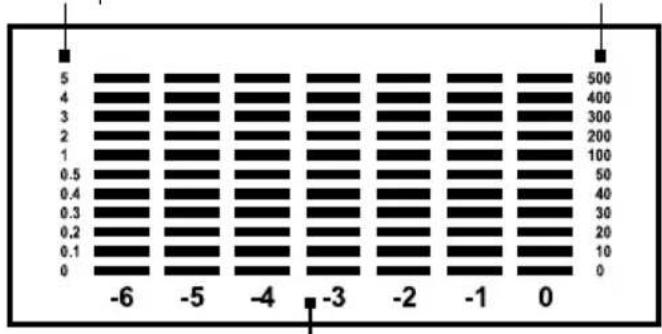

    22.5 Quantità di pioggia caduta....Pagina 40
    22.6 Allarme ghiaccio / gelo....Pagina 41
    22.7 Direzione del vento....Pagina 41
    22.8 Velocità del vento....Pagina 41
    22.9 Variazione della pressione atmosferica....Pagina 42
    22.10 Valori minimi e massimi....Pagina 42
    22.11 Previsioni meteorologiche....Pagina 42
    22.12 Tendenza del tempo....Pagina 42
23. Manutenzione ......Pagina 42

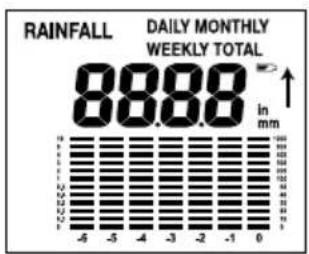

    23.1 Indicazione di livello basso delle batterie ......Pagina 42
    23.2 Filtro foglie dell'udometro....Pagina 43
24. Ricerca errori in caso di risultati della misurazione errati....Pagina 43
25. Pulizia....Pagina 43
26. Smaltimento....Pagina 43

Stazione meteorologica radiocontrollata premium

1. Informazionigenerali

ATTENZIONE! PRIMA DELL'UTILIZZO LEGGERE LE ISTRUZIONI PER L'USO! CONSERVARE CON CURA LE ISTRUZIONI PER L'USO! QUESTO APPARECCHIO NON È UN GIOCATTOLO! TENERE LONTANO DALLA PORTATA DEI BAMBINI.

Leggere attentamente e interamente le indicazioni relative alla sicurezza e usare questo apparecchio esclusivamente nel modo descritto nelle istruzioni al fine di evitare lesioni o danni. Non si assume alcuna responsabilità per danni derivanti da uso improprio e dalla mancata osservanza delle indicazioni di sicurezza.

Simboli utilizzati in queste istruzioni:

METTE IN GUARDIA CONTRO PERICOLI DI FERIMENTO!

La parola PERICOLO mette in guardia contro possibili ferimenti gravi e pericolo di vita. La parola CAUTELA mette in guardia contro possibili ferimenti lievi o danni.

SEGNALA LA PRESENZA DI IN- FORMAZIONI AGGIUNTIVE/ COMPLEMENTARI!

2. Usoconforme

La stazione meteo con anemometro fornisce informazioni sulle condizioni meteorologiche correnti. Offre, inoltre, previsioni del tempo. La stazione meteo con anemometro è dotata inoltre di udometro, barometro, orologio radiocontrollato, calendario. Solo per uso privato. Non utilizzare per usi industriali.

3.Datitecnici

Campo di misurazione:

Temperatura ambiente: da 0,0 °C a +50,0 °C, risoluzione: 0,1 °C da 32,0 °F a 122,0 °F, risoluzione: 0,1 °F

Temperatura esterna: da -20,0 °C a +60,0 °C

risoluzione: 0,1 °C

da -4,0 °F a +140,0 °F

risoluzione: 0,1 °F

Umidità dell'aria: da 20 a 99 %

risoluzione: 1%

Pressione atmosferica: da 850 mb a 1050 mb da 850 hPa a 1050 hPa da 25,1 inHg a 31 inHg (altezza della colonnina

di mercurio in pollici)

Velocità del vento: 0-30 m/s

0-108km/h

0-67 mph

0-58,3 nodi

0-11 Beaufort

Misurazione

della pioggia: 0-9999 mm

0-393,66 pollici

Portata del sensore esterno: 25 m (zona aperta)

Superamento del campo di misurazione:

Oltre il campo di misurazione sono possibili le seguenti indicazioni:

Valori inferiori ai limiti di misurazione:

• Temperatura ambiente inferiore a 0 °C: LL.L
• Temperatura ambiente inferiore a -50 °C: LL.L
• Umidità dell'aria inferiore 20 %: 20 %
• Pressione atmosferica inferiore a 850 hPa: 850 hPa
• Heat Index inferiore a 14 °C: LL.L
• Dew Point inferiore a 0 °C: LL.L
• Wind Chill inferiore a -90 °C: LL.L

Superamento dei valori di misurazione:

• Temperatura ambiente superiore a 50 °C: HH.H
• Temperatura ambiente superiore a 70 °C: HH.H
• Umidità dell'aria superiore a 99 %: 99 %

• Pressione atmosferica superiore a 1050 hPa: 1050 hPa

• Heat Index superiore a 60 °C: HH.H

• Dew Point superiore a 60° C: HH.H
• Wind Chill superiore a 60 °C: HH.H
• Quantità di pioggia superiore a 9999 mm: HHH
• Velocità del vento superiore a 50 m/s: 50 m/s

ATTENZIONE!

In caso di temperatura inferiore a circa -20 °C, il display presenterà notevoli limitazioni di leggibilità. A seconda del tipo di batterie si devono tenere in considerazione limitazioni nell'alimentazione in presenza di basse temperature (generalmente a partire da -20 °C). Non esporre la stazione meteo ed il sensore esterno ai raggi solari diretti.

CAUTELA!

In caso di temperature superiori a 60 °C, è possibile (sempre in funzione del tipo di batterie) una fuoriuscita dell'acido della batteria.

Alimentazione:

Stazione meteo: 6 batterie da 1,5 V, tipo AA Stazione meteo: 2 batterie da 1,5 V, tipo AA Stazione meteo: 2 batterie da 1,5 V, tipo AA

Durata di funzionamento con batterie cariche: circa 90 giorni

ATTENZIONE!

Noi, OWIM GmbH & Co. KG, Stiftsbergstraße 1, D-74167 Neckarsulm, dichiariamo sotto la nostra esclusiva responsabilità che il prodotto: Stazione meteorologica radiocontrollata premium - Modello n° H13726, Versione: 07 / 2015, alla quale si riferisce la presente dichiarazione, è conforme alle norme / ai documenti normativi di cui alla Direttiva 1999/5/EC.

In caso di necessità, tale documentazione può essere scaricata dal sito Internet www.owim.com.

4. Indicazionirelative alla sicurezza

PERICOLO PER I BAMBINI!

L'ingestione delle batterie può essere mortale. Batterie e stazione meteo devono essere conservate fuori della portata dei bambini. In caso di ingestione delle batterie deve essere immediatamente consultato un medico.

PERICOLO DI FERIMENTO!

■ Rimuovere la batteria esaurita dall'apparecchio.
■ Non mettere in cortocircuito i poli di attacco.
Quest'apparecchio può essere utilizzato da bambini di età superiore agli 8 anni, da persone con capacità fisiche, sensoriali o mentali ridotte o da persone inesperte solo se supervisionate o preventivamente istruite sull'utilizzo in sicurezza del prodotto e solo se informate dei pericoli legati al prodotto stesso. Non lasciare che i bambini giochi con l'apparecchio. La pulizia e la manutenzione non devono essere eseguite dai bambini senza supervisione.

CAUTELA - DANNI ALLE COSE!

• Utilizzare solo il tipo di batterie indicato.
• Fare attenzione alla polarità della batteria.
• Controllare regolarmente che non ci siano perdite nelle batterie.
  In caso di inutilizzo prolungato dell'apparecchio, togliere le batterie.
  Non immergere mai la stazione meteo ed il sensore esterno in acqua o altri liquidi.
  Osservare le indicazioni per la pulizia e per la conservazione di queste istruzioni.

5. Dotazione

1 stazione meteo con piedino d'appoggio

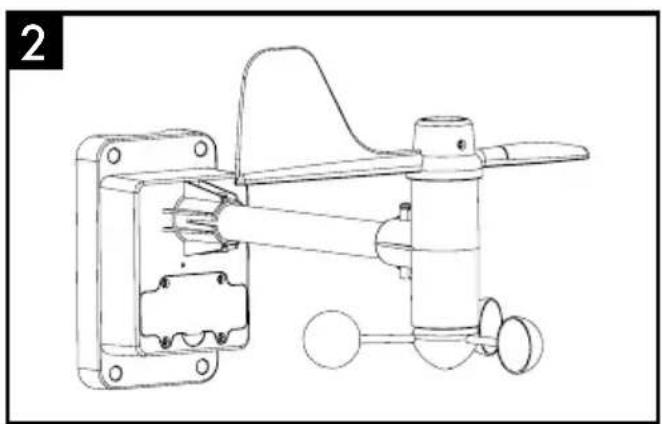

2 1 anemometro con sensore di temperatura e umidità dell'aria.
3 1 udometro con filtro foglie
4 6 viti per tasselli ∅ 5 mm
5 6 tasselli, ø 5 mm
6 4 viti a esagono incassato M6 ivi incluse 4 dadi e 8 rosette.
7 2 fascette di fissaggio per l'anemometro

6.Definizioni

Dew Point:

Per punto di rugiada (Dew Point) si intende il punto in cui l'aria sprigiona il vapor acqueo sottoforma di nebbia e/o condensa.

Esempio: se l'aria subisce un raffreddamento continuo, a parità di umidità dell'aria, l'umidità relativa dell'aria sale fino al 100 %. Si raggiunge, così, il punto di rugiada e l'aria raffreddata giunge al punto di saturazione in termini di vapor acqueo possibile a questa temperatura.

Heat Index:

Per indice di calore (Heat Index) si intende la temperatura dell'aria percepita dal corpo umano in relazione alla temperatura dell'aria effettiva e all'umidità dell'aria presente.

Wind Chill:

Per raffreddamento da vento (Wind Chill) si intende la differenza tra la temperatura effettiva (temperatura dell'aria) e la temperatura percepita, dipendente dalla velocità del vento. Il raffreddamento da vento è l'unità per la misurazione del raffreddamento di un oggetto dovuto alla presenza di vento. L'uomo percepisce il raffreddamento da vento soprattutto sul viso.

Il raffreddamento da vento può essere misurato solo a temperature vicine o inferiori al limite di 0° C. Pertanto, in caso di temperature superiori, questo valore viene sostituito solitamente dall'indice di calore (Heat Index).

7.Funzioni

Stazione meteo:

• Ricezione radiocomandata del segnale dell'ora DCF-77 con indicazione dell'ora; impostazione del fuso orario
• Visualizzazionedell'ora
• Sveglia con funzione snooze
• Visualizzazione della temperatura ambiente e dell'umidità dell'aria interna con memorizzazione dei valori minimo e massimo
• Visualizzazione della temperatura esterna e dell'umidità dell'aria esterna con memorizzazione dei valori minimo e massimo
• Visualizzazione della pressione atmosferica
• Visualizzazione della tendenza del tempo
• Visualizzazione dello stato di carica della batteria (stazione meteo, anemometro e udometro)
• Visualizzazione della direzione del vento
• Visualizzazione della forza del vento con allarme vento
• Visualizzazione del punto di rugiada (Dew Point)
• Allarme ghiaccio / gelo
• Visualizzazione di precipitazioni
• Visualizzazione della velocità e della direzione del vento
• Visualizzazione del raffreddamento da vento (Wind Chill)
• Può essere appoggiato o appeso
• Solo per uso in ambienti interni

Anemometro:

• Trasmette la velocità del vento, la temperatura e l'umidità dell'aria alla stazione meteo sulla frequenza 434 MHz
• Installare su un palo di circa ø 25-31 mm
• Installare solo in luoghi che non siano ostruiti da edifici, pareti o ostacoli simili per evitare che i valori misurati subiscano influenze.

Udometro:

• Trasmette la quantità di pioggia caduta alla sta- zione meteo sulla frequenza 434 MHz
• Semplice collocazione con appoggio o montaggio a vite su una superficie piana
• Collocare o installare preferibilmente in un luogo non protetto dalla pioggia.

CAUTELA!

Osservare le seguenti indicazioni di sicurezza relative all'anemometro e all'udometro:

• Non immergere in alcun caso gli strumenti di misurazione in acqua né in altri liquidi
• Non collocare gli strumenti di misurazione nel forno tradizionale o nel microonde
• Non esporre gli strumenti di misurazione a temperature inferiori ai -20 °C o superiori ai 60 °C
• Tenere gli strumenti di misurazione lontano da sostanze chimiche

8. Messa in funzione

ATTENZIONE!

Prima del montaggio, prendere confidenza con la stazione meteo, l'anemometro e l'udometro. Le istruzioni per l'uso risulteranno più chiare se lette tenendo con gli apparecchi sottomano.

Installazione della stazione meteo:

La stazione meteo dispone di un piedino d'appoggio premontato che ne consente una pratica installazione.

Installazione a parete delle stazione meteo:

1. Marcare i punti di foratura (distanza orizzontale 11,3 cm) per la stazione meteo e prima di eseguire le perforazioni (ø 5 mm), accertarsi che con la foratura non possano essere danneggiate linee elettriche, tubazioni dell'acqua o simili.
2. Infilare i tasselli nei fori praticati fino a quando si trovano a filo con il muro.
3. Avvitare nei tasselli le viti fornite e lasciare che un pezzetto delle viti sporga, in modo da potervi appendere la stazione meteo.

È possibile rimuovere il piedino d'appoggio premon- tato. Piegare il piedino d'appoggio verso il basso ed estrarlo dalla scanalatura. Per reinserirlo, procedere nella sequenza inversa.

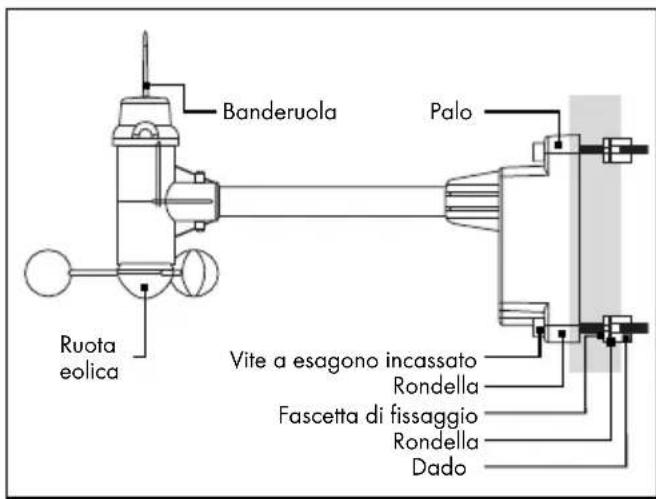

Montaggio dell'anemometro:

Scegliere un posto adatto alla collocazione dell'anemometro.

• Collocare l'anemometro all'aperto.
• Per una corretta rilevazione della forza e della direzione del vento, quest'ultimo deve poter agire sull'anemometro da tutte le direzioni.
• Per un'esecuzione corretta delle misurazioni, la banderuola e la ruota eolica devono potersi muovere liberamente.
• L'anemometro deve essere installato entro la portata della trasmissione radio. Muri e pareti riducono la portata radio. Prima dell'installazione definitiva, controllare la ricezione radio della stazione meteo.

Le collocazioni ottimali per l'installazione dell'anemometro sono pali e tetti. In tali ubicazioni il vento può agire direttamente sull'anemometro.

Occorre un palo dal diametro di circa 25–31 mm (non fornito) che rimanga in posizione verticale in modo stabile.

Fissare l'anemometro come indicato di seguito con le viti a esagono incassato, rosette, viti di fissaggio e dadi in dotazione.

Dopo il montaggio, accertarsi che l'anemometro sia ben allineato orizzontalmente e che sia fissato saldamente. Il posizionamento orizzontale è indispensabile per l'esecuzione di misurazioni precise.

Installazione dell'udometro:

Scegliere un posto adatto alla collocazione dell'udometro.

• Collocare l'udometro all'aperto. L'udometro non deve essere intralciato da oggetti od ostacoli. Non collocarlo sotto cespugli o in prossimità di muri.
• Per una corretta esecuzione della misurazione della quantità di pioggia, quest'ultima deve poter agire sull'udometro senza ostacoli.
• Accertarsi che l'acqua piovana non si raccolga sotto l'udometro, e che possa invece scorrere inostacolata.
• L'udometro deve essere installato entro la portata della trasmissione radio. Muri e pareti riducono la portata radio. Prima dell'installazione definitiva, controllare la ricezione radio della stazione meteo.

Individuato un luogo adatto, accertarsi che la superficie sia completamente orizzontale, in modo da garantire l'esecuzione di misurazioni della pioggia precise.

È possibile posizionare semplicemente l'udometro o fissarlo con le viti in dotazione.

1. Marcare i punti di foratura con l'ausilio dell'udometro e prima di eseguire le perforazioni (ø 5 mm) accertarsi che durante la foratura non possano essere danneggiate linee elettriche, tubazioni dell'acqua o simili.
2. Inserire i tasselli in dotazione nei fori fino a quando si trovano a filo con il muro.
3. Fissare l'udometro con le viti in dotazione.

9. Inserimento e sostituzione delle batterie

Inserire le batterie prima nel sensore esterno (anemometro / udometro) e successivamente nella stazione meteorologica.

Stazione meteo:

• Aprire nel senso della freccia il portabatterie che si trova sul lato posteriore della stazione meteo.
• Inserire le batterie (6 x 1,5 V tipo AA) rispettando la polarità. Dopo l'inserimento di una delle due serie di batterie, viene emesso un segnale acustico.
• Per chiudere il vano batterie, riposizionare la copertura. Far scorrere il coperchio del portabatterie in direzione della freccia fino a quando si arresta a scatto.

• Ricalibrare l'anemometro sia prima della prima messa in funzione che dopo aver cambiato le batterie. Consultare a tal fine il punto 11.1. Per aprire il portabatterie, allentare le 4 viti con testa a croce poste sul coperchio dello stesso.
• Sollevare il coperchio.
• Inserire le batterie (2 x 1,5 V tipo AA) rispettando la polarità. Assicurarsi che la linguetta nera si trovi sotto le batterie. La linguetta consentirà di estrarre le batterie in fase di sostituzione.
• Riposizionare il coperchio del vano batterie. Accertarsi che l'anello di guarnizione del vano batterie sia posizionato correttamente nella scanalatura. Solo così è possibile garantire l'impermeabilità del portabatterie.
• Serrare nuovamente le 4 viti del coperchio del portabatterie.

• Con il cacciavite a croce, allentare le 2 viti di fissaggio poste alle estremità dell'alloggiamento dell'udometro.
• Sollevare con cura l'alloggiamento dalla base dell'apparecchio.
• Per aprire il portabatterie, allentare le 4 viti con testa a croce poste sul coperchio dello stesso.
• Sollevare il coperchio.
• Inserire le batterie (2 x 1,5 V tipo AA) rispettando la polarità.
• Riposizionare il coperchio del vano batterie. Accertarsi che l'anello di guarnizione del vano batterie sia posizionato correttamente nella scanalatura. Solo così è possibile garantire l'impermeabilità del portabatterie.
• Serrare nuovamente le 4 viti del coperchio del portabatterie.
• Riposizionare l'alloggiamento con cura sulla base dell'apparecchio.
• Fissare nuovamente l'alloggiamento alla base dell'apparecchio utilizzando le viti di fissaggio.

10. Presentazione dell'apparecchio

Stazione meteo:

Previsioni meteorologiche e pressione atmosferica

Visualizzazione della temperatura e umidità dell'aria interne / esterne

Velocità del vento, direzione del vento e quantità di pioggia caduta
Ora e allarme

Tasti sul lato anteriore

Tasto Premere 1 volta	Premere per circa 3 sec
RAIN / CLEAR	Quantità di pre- cipitazioni al giorno / settima- na / mese / totali	Cancellazione dei dati
WIND Velocità	del ven- to media (AVERAGE) e raffiche (GUST)
PRESSURE Modifica dell'u- nità di misura della pressione atmo- sferica (inHg, mb o hPa)	Regolazione della pressione atmosferica
CHANNEL/ SEARCH	Selezione del canale (interno, esterno o alter- nato)	Ricerca sensori radio

Tasto Premere 1 volta		Premere per circa 3 sec
HEAT INDEXDEW POINT	Cambio di visualizzazione tra temperatura percepita (Heat Index) e punto di rugiada (Dew Point)
CLOCK Cambio di visualizzazione tra ora locale, data e giorno della settimana		Impostazione di ora e data
ALARM	Visualizzazione dell'ora della sveglia e della relativa attivazione / disattivazione	Impostazione dell'ora della sveglia
RAIN HISTORY	Visualizzazione delle precipitazioni correnti e di quelle degli ultimi 6 giorni / settimane / mesi
WIND ALARM	Visualizzazione dell'allarme ento e dell'allarme-raffreddamento da vento
MEMORY Visualizzazione dei valori minimi e massimi di temperatura, umidità dell'aria, punto di rugiada (Dew Point), temperatura percepita (Heat Index), raffreddamento da vento (Wind Chill) e velocità del vento
Tasto Premere 1 volta	Premere per circa 3 sec
▲ Impostazioni	successive	Passa rapidamente alle impostazioni successive
▼ Impostazioni	precedenti	Torna rapidamente alle impostazioni precedenti

Tasti sul lato posteriore

Tasto Premere 1 volta	Premere per circa 3 sec
WIND AL	Attivazione e disattivazione dell'allarme vento e dell'allarme raffreddamento da vento
WIND UNIT	Impostazione dell'unità di misura della velocità del vento (Beaufort, mph, m/s, km/h o nodi)
RAIN UNIT	Impostazione dell'unità di misura della quantità di pioggia (mm o pollici)
	icerca del segnale radio DCF-77
ZONE Cambio	tra ora locale e ora universale
C/F Commutazione da °C a °F
SNOOZE/LIGHT	Funzione snooze/retroillumina-zione

Anemometro:

Udometro:

11. Preparazionedell'anemometro e dell'udometro e registrazione sulla stazione meteo

11.1 Calibrazione dell'anemometro

Ricalibrare l'anemometro sia prima della prima messa in funzione che dopo aver cambiato le batterie.

Procedere del modo seguente:

• Prima di inserire le batterie, orientare la banderuola verso nord.
• Assicurarsi che l'anemometro e la banderuola non si girino.
• Inserire le batterie rispettando la polarità (fare riferimento al punto 9. Inserimento e sostituzione delle batterie / Anemometro)

Preparazione dell'anemometro ... / Impostazioni di base della stazione meteo

- Il LED del segnale di emissione si accende brevemente. L'anemometro è ora calibrato.

11.2 Preparazione dell'udometro

• Inserire le batterie nell'udometro (fare riferimento al punto 9. Inserimento e sostituzione delle batterie / Udometro).
• Rimuovere la protezione per il trasporto che fissa la bascula della pioggia.

11.3 Registrazione automatica dell'anemometro e dell'udometro sulla stazione meteo

Dopo aver inserito le batterie nell'anemometro e nell'udometro, inserirle anche nella stazione meteo (fare riferimento al punto 9. Inserimento e sostituzione delle batterie / Stazione meteo).

La stazione meteo ricerca automaticamente il segnale radio dell'anemometro e dell'udometro. La procedura dura circa 4 minuti.

11.4 Registrazione manuale dell'anemometro e dell'udometro sulla stazione meteo

Dopo ogni sostituzione di batteria nell'anemometro e nell'udometro è richiesta una nuova registrazione sulla stazione meteo. Dopo aver sostituito le batterie ed aver eventualmente calibrato l'anemometro, pre- mere per circa 5 secondi il tasto CHANNEL / SEARCH sulla stazione meteo. L'immissione viene confermata con l'emissione di un segnale acustico. A questo punto tutte le indicazioni relative ai valori misurati dal anemometro e dall'udometro si illuminano sul display. La procedura potrebbe durare 4 minuti

12. Impostazioni di base della stazione meteo

12.1 Impostazioni di

• Formato ora 12/24
• Ora
• Formato data
• Data

Con il tasto CLOCK si passa alla voce di menu successiva. Con il tasto ▲ ed il tasto ▼ si effettuano le impostazioni. Se per circa 60 secondi non viene premuto alcun tasto, la stazione meteo torna automaticamente alla visualizzazione dell'ora.

Formato ora 12/24

Nella visualizzazione dell'ora, premere per circa 3 secondi il tasto CLOCK per passare alla modalità di impostazione.

Sul display compare 24h lampeggiante. Con il tasto ▲ ed il tasto ▼ è possibile commutare tra la visualizzazione a 24 ed a 12 ore. Nella visualizzazione a 12 ore, nel pomeriggio a destra dell'ora compare anche AM/PM.

Ore:

Premendo nuovamente il tasto CLOCK si passa all'impostazione delle ore. Sul display lampeggiano le ore. Con il tasto ▲ ed il tasto ▼ è possibile impostare le ore.

Minuti:

Premendo nuovamente il tasto CLOCK si passa all'impostazione dei minuti. Sul display lampeggiano i minuti. Con il tasto ▲ ed il tasto ▼ è possibile impostare i minuti.

Anno:

Premendo nuovamente il tasto CLOCK si passa all'impostazione dell'anno. Sul display lampeggia l'anno. Con il tasto ▲ ed il tasto ▼ è possibile impostare l'anno.

Formato data:

Premendo nuovamente il tasto CLOCK, si passa all'impostazione del formato del mese. Sulla data sul display lampeggiano le lettere D (D = Day = giorno) e M (M = Month = mese). Con il tasto ▲ ed il tasto ▼ è possibile impostare il formato della data.

Mese:

Premendo nuovamente il tasto CLOCK, si passa all'impostazione del mese. Sul display lampeggia il mese. Con il tasto ▲ ed il tasto ▼ è possibile impostare il mese.

Giorno:

Premendo nuovamente il tasto CLOCK, si passa all'impostazione del giorno. Sul display lampeggia il giorno. Con il tasto ▲ ed il tasto ▼ è possibile impostare il giorno.

Premendo nuovamente il tasto CLOCK, si passa all'impostazione dell'ora.

12.2 Adattamento del DCF-77

Questa funzione imposta automaticamente ora e data. Con il tasto è possibile attivare l'adattamento delle informazioni sull'ora radiocomandate del DCF-77. Premere il tasto: il simbolo compare sul display. Se si riceve il segnale, compare l'icona animata. Se non compaiono onde radio, significa che sul luogo non vi è ricezione DCF-77. Se la ricezione è stabile, dopo circa 3-5 minuti l'icona animata è visualizzata sul display.

Premere di nuovo il tasto per disattivare l'adattamento del DCF-77.

ATTENZIONE!

In Europa Centrale le indicazioni di ora e data vengono trasmesse mediante il cosiddetto segnale radio DCF-77. Il trasmettitore si trova nei dintorni di Fran-

Impostazioni di base della stazione meteo / Funzione sveglia

coforte sul Meno e trasmette con un raggio di trasmissione di circa 1500 km. Se la stazione meteo riceve questo segnale, non è necessario commutare dall'ora solare all'ora legale.

La qualità della ricezione può naturalmente essere limitata in base alla posizione geografica (ad es. valli profonde) o a condizioni edilizie (ad es. dietro muri in calcestruzzo). Inoltre i campi elettromagnetici possono influire sulla ricezione radio (DCF). Collocare la stazione meteo ed il sensore esterno in un luogo adatto. Per riattivare l'adattamento del segnale radio, seguire le indicazioni, descritte nelle istruzioni al punto "Adattamento del DCF-77".

12.3 Impostazione del fuso orario

Mentre è visualizzata l'ora è possibile commutare tra l'ora locale ed il fuso orario selezionato. I fusi orari sono divisi in 24 zone. È possibile scegliere un fuso orario da +12 a -12 ore.

Impostazione del fuso orario:

Tenere premuto per circa 3 secondi il tasto ZONE. Si sente un segnale acustico di conferma e sul display viene visualizzato uno 0 lampeggiante.

Con il tasto ▲ e il tasto ▼ è possibile impostare i fusi orari. È possibile scegliere un fuso orario da +12 a -12 ore.

Con il tasto ZONE si torna alla visualizzazione dell'ora. Se durante l'impostazione del fuso orario non viene premuto alcun tasto di impostazione per 60 secondi, la stazione meteo torna comunque alla visualizzazione dell'ora.

Il tasto ZONE permette di visualizzare il fuso orario selezionato. Accanto all'ora compare ZONE. Con una ulteriore pressione del tasto ZONE, si può tornare all'ora locale.

ATTENZIONE!

Per impostare il fuso orario servirsi dei seguenti dati:

-1 ora:

Atlantico, Gran Bretagna, Irlanda, Islanda, Portogallo

0 ore:

Albania, Austria, Belgio, Bosnia-Erzegovina, Croazia, Danimarca, Francia, Germania, Gibilterra, Italia, Liechtenstein, Lussemburgo, Malta, Macedonia, Norvegia, Olanda, Polonia, Principato di Monaco, Repubblica Ceca, San Marino, Serbia, Slovakchia, Slovenia, Svezia, Svizzera, Spagna (eccetto Isole Canarie), Ungheria

+1 ora:

Bulgaria, Cipro, Estonia, Finlandia, Grecia, Lettonia, Lituania, Moldavia, Romania, Turchia, Ucraina

Gli altri fusi orari si possono ricavare da un atlante o da Internet.

13. Funzione sveglia

Per impostare l'ora della sveglia tenere premuto per 3 secondi il tasto ALARM mentre è visualizzata l'ora. Si sente un segnale acustico di conferma, quindi compare ALARM sul display e le ore lampeggiano.

Funzione sveglia / Impostazione ... / Regolazione della pressione atmosferica

Con il tasto ▲ ed il tasto ▼ è possibile impostare le ore. Premendo nuovamente il tasto ALARM si passa all'impostazione dei minuti; i minuti lampeggiano.

Con il tasto ▲ed il tasto ▼è possibile impostare i minuti. Con il tasto ALARM si torna alla visualizzazione dell'ora.

La funzione sveglia è attivata e ▲ compare vicino all'ora.

Disattivazione della funzione sveglia:

Premere 2 volte il tasto ALARM mentre l'ora è visualizzata, fino a quando ▲ scompare.

Premendo nuovamente il tasto ALARM è possibile riattivare la funzione sveglia. Con il tasto CLOCK si torna alla visualizzazione dell'ora.

Se durante queste operazioni non vengono premuti tasti per circa 20 secondi, la stazione meteo commuta automaticamente alla visualizzazione dell'ora.

Disattivazione del segnale di sveglia:

Il segnale di sveglia suona per circa 2 minuti e lampeggia. È possibile disattivarlo prima con il tasto ALARM.

Funzione snooze:

Con il tasto SNOOZE / LIGHT si può interrompere il segnale acustico della sveglia per circa 10 minuti. Durante questo tempo, sopra l'indicazione dell'ora lampeggia 📄.

Il segnale di sveglia torna quindi a suonare per circa 2 minuti. È possibile interrompere di nuovo il segnale di sveglia con il tasto SNOOZE / LIGHT o disattivarlo con il tasto ALARM.

14. Impostazione dell'unità di misura della pressione atmosferica

Premere il tasto PRESSURE per commutare tra le unità hPa (Hekotpaskal), mb (Millibar) e inHg (colonnina di mercurio in pollici).

15. Regolazione della pressione atmosferica

Dopo la sostituzione delle batterie, compare una pressione atmosferica di 1013 hPa. Tale valore è preimpostato. È possibile adattare la pressione atmosferica in funzione del luogo di posizionamento attuale. Informarsi innanzitutto sul valore della pressione atmosferica corrente, ad es. con un quotidiano o su Internet.

Tener premuto per circa 3 secondi il tasto PRESSURE, fino all'emissione del segnale acustico di conferma. Il valore della pressione atmosferica lampeggia.

Premere il tasto ▲ o ▼ per impostare il valore desiderato. Con il tasto PRESSURE si torna alla visualizzazione normale. Lo stesso avviene se non si preme alcun tasto di impostazione per circa 1 minuto.

16. Impostazione dell'unità di misura per la velocità del vento

È possibile visualizzare la velocità del vento in 5 diverse unità di misura.

• km/h (chilometri orari)
• mph (miglia orarie)
• m / s (metri al secondo)
  -knots(nodi)
  -Beaufort

Per commutare tra le diverse unità, premere il tasto WIND UNIT nel lato posteriore della stazione meteo.

17. Impostazione dell'allarme vento

È possibile impostare un allarme vento per le raffiche di vento (velocità massima degli ultimi 10 minuti).

Premere ripetutamente il tasto WIND ALARM fino a quando sul display non viene visualizzato ALARM e GUST (raffica di vento).

Tenere premuto il tasto WIND ALARM per circa 3 secondi, fino all'emissione del segnale acustico di conferma e al lampeggiare del valore.

Premere il tasto ▲ o ▼ per impostare il valore desiderato. Confermare l'immissione con il tasto WIND ALARM; sulla sinistra verrà visualizzata la velocità del vento ▲Hi.

L'allarme vento è attivo. Con il tasto WIND AL è possibile disattivare nuovamente l'allarme vento. Premere ripetutamente il tasto WIND AL fino allo spegnimento di Hi.

Se una raffica di vento raggiunge o supera il valore impostato, verrà emesso un segnale di allarme della durata di 1 minuto. Nel display si illuminerà anche Hi.

Premere il tasto WIND ALARM, per interrompere prima il segnale acustico. ▲Hi continua a lampeggiare fino a quando le raffiche di vento (degli ultimi 10 minuti) non scendono nuovamente al di sotto del valore limite.

18. Impostazione dell'allarme Wind Chill

È possibile impostare un allarme Wind Chill. Premere ripetutamente il tasto WIND ALARM fino a quando, accanto alla temperatura del Wind Chill, non viene visualizzata la dicitura ALARM.

Tenere premuto il tasto WIND ALARM per circa 3 secondi, fino all'emissione del segnale acustico di conferma e al lampeggiare del valore.

... / Attivazione ... / Impostazione dell'unità ... / Impostazione dell'unità di misura

Premere il tasto ▲ o ▼ per impostare il valore desiderato.

Confermare l'immissione con il tasto WIND ALARM; sulla sinistra verrà visualizzata la temperatura Wind Chill ▲Lo.

L'allarme Wind Chill è attivo. Con il tasto WIND AL è possibile disattivare di nuovo l'allarme Wind Chill Alarm. Premere ripetutamente il tasto WIND AL fino allo spegnimento di Lo

Se la temperatura Wind Chill raggiunge o scende al di sotto del valore impostato, verrà emesso un segnale di allarme della durata di 1 minuto. Nel display si illuminerà anche ▲Lo.

Premere il tasto WIND ALARM, per interrompere prima il segnale acustico. ▲Lo continuerà a lampeggiare fino a quando la temperatura Wind Chill non salirà di nuovo al di sopra del valore limite.

19. Attivazione e disattivazione dell'allarme vento e Dell'allarme Wind Chill

Premere il tasto WIND AL ▲ per attivare e disattivare l'allarme Wind e l'allarme Wind Chill. Se l'allarme è attivo, viene visualizzata la relativa icona ▲ Hi / ▲ Lo

20. Impostazione dell'unità di misura per la velocità del vento

È possibile scegliere tra l'indicazione della quantità di pioggia in mm (millimetri) o in (pollici). Premere il tasto RAIN UNIT sul lato posteriore della stazione meteo. Ogni volta che si preme il tasto, l'indicazione sul display dell'unità di misura varia.

21. Impostazione dell'unità di misura della temperatura

È possibile scegliere tra l'indicazione delle temperature in °C (gradi centigradi) o in °F (gradi Fahrenheit). Premere il tasto C / F sul lato posteriore della stazione meteo. Ogni volta che si preme il tasto, l'indicazione sul display dell'unità di misura varia.

22. Visualizzazioni

Retroilluminazione:

Per attivare la retroilluminazione, premere il tasto SNOOZE / LIGHT. La retroilluminazione si spegne automaticamente dopo circa 10 secondi.

22.1 Ora e data

Premere il tasto CLOCK per commutare tra le visualizzazioni di ora, data e giorno della settimana. Se per circa 20 secondi non viene premuto alcun tasto, la stazione meteo torna automaticamente alla visualizzazione dell'ora.

22.2 Fuso orario

Il tasto ZONE permette di visualizzare il fuso orario selezionato. Accanto all'ora compare ZONE. Con una ulteriore pressione del tasto ZONE, si può tornare all'ora locale.

22.3 Temperatura e umidità dell'aria interne / esterne

Per visualizzare la temperatura e l'umidità esterne o interne premere il tasto CHANNEL / SEARCH. È possibile anche visualizzare alternativamente i valori interni e esterni. In questo caso sul display compare anche Ⓗ.

22.4 Visualizzazione Heat Index e Dew Point

Per commutare tra Heat Index e Dew Point, premere il tasto HEAT INDEX/DEW POINT.

22.5 Quantità di pioggia caduta

La stazione meteo è dotata di una memoria automatica per la registrazione della quantità di pioggia caduta. La quantità di pioggia può essere visualizzata in report diversi.

La quantità di pioggia viene visualizzata in 2 modalità di rappresentazione differenti, ossia in forma di valore digitale e in forma di diagramma:

Valore digitale:

Diagramma:

Unità in polici Unità in millimetri

Andamento degli ultimi giorni / settimane / mesi dal corrente(0) fino ai 6 giorni / settimane / mesi precedenti (-6)

Premere il tasto RAIN / CLEAR per commutare tra le visualizzazioni della quantità di pioggia seguenti:

• quantità di pioggia totale
• quantità di pioggia giornaliera
• quantità di pioggia settimanale
• quantità di pioggia mensile

Viene visualizzato il valore corrente. In un diagramma, sotto al valore corrente viene indicato il relativo storico delle ultime 6 unità.

Quantità totale Quantità giornaliera

Quantità settimanale

Quantità mensile

È possibile visualizzare i dettagli dello storico.

Esempio:

Premere il tasto RAIN / CLEAR fino alla visualizzazione della quantità di pioggia. Deve essere visualizzato il valore della quantità di pioggia del giorno corrente. In basso, nel diagramma, sono rappresentate sia la quantità della pioggia del giorno corrente che quella degli ultimi 6 giorni.

Per visualizzare i dettagli, premere il tasto RAIN HISTORY. Ad ogni pressione del tasto si passa al giorno successivo.

Di seguito una rappresentazione degli ultimi 2 giorni:

Giorno corrente: quantità di pioggia 250,2 mm con barra di visualizzazione su 0

tà di pioggia 0,0 mm con barra di visualizza- zione su - 1

di pioggia 156,7 mm con barra di visualizza- zione su -2

Sulla base di uno schema analogo è possibile visualizzare lo storico delle quantità settimanali e mensili. Per la quantità totale (TOTAL) non è disponibile alcuno storico!

22.6 Allarme ghiaccio / gelo

Quando la temperatura scende sotto i 4 °C, sul display appare subito il simbolo di allarme gelo. Tale indicazione mette in guardia sul rischio di eventuali gelate.

22.7 Direzione del vento

L'anemometro visualizza in automatico le direzione del vento media degli ultimi 2 minuti.

22.8 Velocità del vento

La stazione meteo indica la velocità del vento media (AVERAGE) degli ultimi 2 minuti e la velocità massima delle raffiche (GUST) degli ultimi 10 minuti. Per commutare tra le due visualizzazioni, premere il tasto WIND.

22.9 Variazione della pressione atmosferica

La stazione meteo indica le variazioni della pressione atmosferica delle ultime 6 ore.

Andamento oraria

22.10 Valori minimi e massimi

Con il tasto MEMORY è possibile visualizzare i valori minimi e massimi memorizzati.

22.11 Previsioni meteorologiche

La stazione meteo è in grado di prevedere le condizioni meteorologiche per le successive 12-24 ore. Le previsioni meteo si basano sulla variazione della pressione atmosferica e presentano un grado di affidabilità pari al 75 %. Poiché non è possibile prevedere al 100 % le condizioni meteorologiche, di declina ogni responsabilità per danni derivanti da previsioni del tempo errate.

Soleggiato leggermente nuvoloso pioggia maltemponuvoloso

22.12 Tendenza del tempo

Accanto alle previsioni del tempo è visualizzata anche la tendenza del tempo. Tre frecce indicano rispettivamente tempo in miglioramento, stabile e in peggioramento.

23. Manutenzione

23.1 Indicazione di livello basso delle batterie

Se le batterie sono scariche, sul display compare il simbolo. Ci sono simboli separati per la stazione meteo, l'anemometro e l'udometro.

Se viene visualizzata la temperatura interna, l'indicazione del livello basso delle batterie si riferisce alla stazione meteo. Se viene visualizzata la temperatura esterna, l'indicazione del livello basso delle batterie si riferisce all'anemometro.

L'indicazione del livello basso delle batterie si riferisce all'udometro.

Sostituire le batterie non appena ▶ compare sul display. Se le batterie sono deboli o scariche, non sono garantiti risultati esatti delle misurazioni. Per la sostituzione delle batterie procedere come indicato al punto 9. Inserimento e sostituzione delle batterie. Tenere presente che durante la sostituzione delle batterie i dati memorizzati della stazione meteo possono andare perduti.

23.2 Filtro foglie dell'udometro

Rimuovere regolarmente fogliame ed altri corpi depositati sul filtro foglie dell'udometro. Solo in tal modo si garantiscono misurazioni della pioggia precise.

24. Ricerca errori in caso di risultati della misurazione errati

ATTENZIONE! La stazione meteo ed il sensore esterno contengono componenti elettroniche sensibili. Onde radio emesse ad es. Da telefoni cellulari, walkie-talkie, radio, telecomandi o forni a microonde possono influire sul funzionamento della stazione meteo e del sensore esterno e causare risultati di misurazione inesatti. Tenere pertanto la stazione meteo ed il sensore esterno alla maggior distanza possibile da apparecchi che emettono onde radio. Anche la carica elettrostatica può influire sui risultati della misurazione. In questo caso resettare la stazione meteo ed il sensore esterno. Questa operazione si esegue estraendo le batterie e reinserendole dopo circa 5 secondi.

NOTA! Tutti i dati memorizzati andranno perduti.

Ostacoli, quali per esempio pareti di cemento, possono causare problemi di ricezione. In questo caso Le consigliamo di posizionare la stazione in un luogo diverso (ad es. vicino ad una finestra). Attenzione: il sensore esterno deve trovarsi sempre in un raggio di 25 metri max. (in assenza di ostacoli) dalla sta-zione base. Il raggio d'azione del sensore qui indicato è valido solo se tra il sensore e la stazione base non vi è alcun ostacolo. Spesso il contatto „visivo" tra sensore esterno e stazione base migliora la trasmissione.

Il freddo (temperatura esterna inferiore a 0°C) può compromettere il funzionamento delle batterie del sensore esterno e quindi a sua volta alterare la radio-trasmissione.

Ulteriori problemi di ricezione potrebbero insorgere se le batterie del sensore esterno dovessero essere scariche o troppo deboli. In questo caso le batterie devono essere sostituite.

Se la stazione non dovesse funzionare correttamente, rimuova temporaneamente le batterie e le reinserisca dopo alcuni minuti.

25. Pulizia

Pulire l'apparecchio unicamente con un panno umido. Non in immergere in alcun caso la stazione meteo, l'anemometro e l'udometro in acqua!

26. Smaltimento

Smaltimento degli apparecchi:

Gli apparecchi non devono in alcun caso essere smaltiti con i normali rifiuti domestici. Smaltire gli apparecchi tramite un ente di smaltimento autorizzato o l'azienda di smaltimento comunale. Osservare le prescrizioni vigenti. In caso di dubbio, contattare l'ente di smaltimento competente.

Smaltimento delle batterie:

Smaltire le batterie prima di procedere allo smaltimento degli apparecchi. Le batterie scariche non devono essere smaltite con i rifiuti domestici. Riportare le batterie usate al rivenditore o a un centro di raccolta previsto per lo smaltimento.

Smaltimento dell'imballaggio:

Smaltire tutti i materiali di imballaggio in modo ecologicamente conforme.

CE IP44
