Marchio	Indesit
Modello	DISR 14B
Tipo di prodotto	Lavastoviglie da incasso
Capacità	10 coperti standard
Classe di efficienza energetica	A
Consumo energetico annuo	267 kWh
Consumo energetico ciclo standard	0.94 kWh
Consumo di acqua annuo	2800 litri
Durata programma standard (Eco)	180 minuti
Rumore	51 dB(A) re 1 pW
Dimensioni (Larghezza x Altezza x Profondità)	44,5 x 82 x 55 cm
Tensione di alimentazione	Vedi targhetta caratteristiche
Potenza totale assorbita	Vedi targhetta caratteristiche
Pressione acqua alimentazione	0,05-1 MPa (0,5-10 bar)
Programmi di lavaggio	Eco, Intensivo, Normale, Ammollo
Opzioni	Asciugatura, Mezzo carico (su alcuni modelli)
Sicurezza antiallagamento	Sistema di interruzione acqua; New Acqua Stop su alcuni modelli
Addolcitore d'acqua	Regolabile con dosaggio sale
Dosaggio brillantante	Regolabile (1-4 livelli)
Filtri	Gruppo filtrante a 3 pezzi, lavabile
Manutenzione	Pulizia regolare filtri, irroratori e guarnizioni
Classe di asciugatura	A
Consumo stand-by (left-on)	5 W
Consumo spento	0,5 W

Domande frequenti - DISR 14B INDESIT

Come installare correttamente la lavastoviglie Indesit DISR 14B?

Posizionare la lavastoviglie su un pavimento piano e rigido. Collegare il tubo di carico a una presa d'acqua da 3/4'' (fredda o calda fino a 60°C) e il tubo di scarico a una conduttura con diametro minimo 2 cm, ad altezza 40-80 cm dal pavimento. Assicurarsi che il cavo elettrico sia collegato a una presa con messa a terra. Livellare l'apparecchio regolando i piedini anteriori. Per i modelli da incasso, applicare la striscia adesiva trasparente sotto il piano di lavoro.

Come caricare il sale rigenerante e impostare la durezza dell'acqua?

Estrarre il cesto inferiore e svitare il tappo del serbatoio. Solo al primo utilizzo, riempire con acqua fino al bordo, quindi aggiungere circa 1 kg di sale specifico per lavastoviglie. Chiudere bene il tappo. Per impostare la durezza, accendere la lavastoviglie, spegnerla, tenere premuto P per 5 secondi fino al beep, riaccendere, regolare il livello con P (vedere tabella durezza) e spegnere.

Quali detersivi e brillantanti devo usare?

Utilizzare solo detersivi specifici per lavastoviglie in polvere, liquido o pastiglie. Il dosaggio dipende dal grado di sporco (circa 25 g/ml per sporco normale). Per il brillantante, riempire il serbatoio quando la spia si accende; regolare la dose girando il regolatore (da 1 a 4) in base alla presenza di striature (impostare su valori bassi) o gocce d'acqua (valori alti).

Come caricare correttamente le stoviglie nei cesti?

Rimuovere i residui di cibo prima del caricamento. Nel cesto inferiore posizionare pentole, piatti molto sporchi e oggetti grandi. Quello superiore per bicchieri, tazze e piattini. Le posate nel cestino apposito. Assicurarsi che gli irroratori possano ruotare liberamente. Regolare l'altezza del cesto superiore a vuoto tramite le leve laterali. Gli oggetti leggeri vanno nel cesto superiore.

Come avviare un programma di lavaggio?

Aprire il rubinetto dell'acqua. Aprire la porta e premere ON-OFF. Dosare il detersivo e chiudere il contenitore. Caricare le stoviglie. Selezionare il programma con il tasto P (Eco per sporco normale, Intensivo per molto sporco). Chiudere la porta per avviare. La fine è segnalata da un segnale acustico. Spegnere con ON-OFF, chiudere il rubinetto e, se necessario, staccare la spina.

Cosa fare se la lavastoviglie non si avvia?

Verificare che la spina sia inserita correttamente e la porta sia ben chiusa. Spegnere la macchina con ON-OFF, attendere un minuto e riaccendere reimpostando il programma. Controllare che non manchi acqua (rubinetto aperto) e che il tubo di carico non sia piegato. Se il problema persiste, contattare l'assistenza.

Come pulire i filtri e gli irroratori?

I filtri vanno puliti regolarmente. Ruotare in senso antiorario il filtro cilindrico ed estrarlo, quindi rimuovere il bicchiere filtro e il piatto filtro inox. Lavare sotto acqua corrente con uno spazzolino non metallico. Non rimuovere la protezione nera della pompa. Per gli irroratori, smontare quello superiore svitando la ghiera di plastica e quello inferiore tirandolo verso l'alto; pulire i fori con uno spazzolino.

Perché le stoviglie presentano depositi calcarei o striature bluastre?

I depositi calcarei indicano mancanza di sale rigenerante o durezza dell'acqua non corretta. Aumentare il livello di durezza e riempire il sale. Striature bluastre indicano eccesso di brillantante: ridurre la dose girando il regolatore verso i numeri bassi (1-2).

Come ridurre il consumo energetico e d'acqua?

Utilizzare la lavastoviglie solo a pieno carico. Selezionare il programma Eco per stoviglie normalmente sporche. Attivare l'opzione Mezzo carico se disponibile e il carico è ridotto. Programmare i lavaggi nelle fasce orarie a tariffa ridotta utilizzando l'opzione Partenza Ritardata.

Cosa fare in caso di guasto o anomalia persistente?

Controllare prima le possibili cause elencate nel capitolo Anomalie e Rimedi. Riavviare il programma per verificare se l'inconveniente è risolto. In caso negativo, contattare il Servizio Assistenza Tecnica Autorizzato al numero 199.199.199, comunicando il modello (Mod.) e il numero di serie (S/N) riportati sulla targhetta caratteristiche.

MANUALE UTENTE DISR 14B INDESIT

Istruzioni per l'uso

LAVASTOVIGLIË - Sommario

Istruzioni per l'uso, 1

Precauzioni e Consigli, 2-3

Assistenza, 10

Scheda prodotto, 11

Installazione, 13-14

Descrizione dell'apparecchio,15

Sale Rigenerante e Brillantante, 16

Caricare i cesti, 17-18

Detersivo e uso della lavastoviglie, 19

Programmi, 20

Manutenzione e cura, 21

Anomalie e rimedi, 22

EN English

IT Precauzioni e consigli

⚠️ L'apparecchio è stato progettato e costruito in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente.

È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme all'apparecchio.

Leggere attentamente le istruzioni: ci sono importanti informazioni sull'installazione, sull'uso e sulla sicurezza.

Questo apparecchio è progettato per l'uso domestico o per applicazioni simili, ad esempio:

• case coloniche;
• utilizzo da parte di clienti in hotel, motel ed altri ambienti di tipo residenziale;
• bed and breakfast.

Disimballare l'apparecchio e controllare che non abbia subito danni durante il trasporto. Se fosse danneggiato non collegarlo e contattare il rivenditore.

Sicurezza generale

• Questo elettrodomestico può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto stretta sorveglianza di una persona responsabile oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti.
• I bambini non devono giocare con l'apparecchio.
• La pulizia e la manutenzione dell'apparecchio deve essere effettuata dall'utilizzatore. Non deve essere effettuata da bambini senza sorveglianza.
• L'apparecchio è stato concepito per un uso di tipo non professionale all'interno dell'abitazione.
• L'apparecchio deve essere usato per il lavaggio delle stoviglie a uso domestico e secondo le istruzioni riportate in questo libretto.
• L'apparecchio non va installato all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarlo esposto a pioggia e temporali.

• Non toccare la lavastoviglie a piedi nudi.

• Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina.

• E' necessario chiudere il rubinetto dell'acqua e staccare la spina dalla presa della corrente alla fine di ogni ciclo e prima di effettuare operazioni di pulizia e manutenzione.
• Il numero massimo di coperti è indicato nella scheda prodotto.
• In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione.
• Non appoggiarsi o sedersi sulla porta aperta: l'apparecchio potrebbe ribaltarsi.
• La porta non deve essere tenuta nella posizione aperta perché può rappresentare il pericolo di inciampare.
• Tenere il detersivo è il brillantante fuori dalla portata dei bambini.
  • Gli imballaggi non sono giocattoli per bambini.
• I coltelli e gli utensili con bordi affilati devono essere sistemati con le punte/lame rivolte verso il basso nel cestino posate o posti in posizione orizzontale sulle ribaltine o nel vassoio/terzo cesto nei modelli in cui è presente.
• L'apparecchio deve essere connesso alla rete idrica collegando il nuovo tubo di carico e il vecchio tubo di carico non deve essere riutilizzato.
• Se la lavastoviglie è a libera installazione, il lato posteriore della stessa deve essere posto contro un muro.

Smaltimento

• Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati.
• La direttiva Europea 2012/19/EU sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE), prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono e impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata.

Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori.

Risparmiare e rispettare l'ambiente

Risparmiare acqua ed energia

• Avviare la lavastoviglie solo a pieno carico. In attesa che la macchina sia piena, prevenire i cattivi odori con il ciclo Ammollo (dove disponibile - vedi Programmi)
• Selezionare un programma adatto al tipo di stoviglie e al grado di sporco consultando la Tabella dei programmi:
• per stoviglie normalmente sporche utilizzare il programma Eco, che garantisce bassi consumi energetici e di acqua.
• se il carico è ridotto attivare l'opzione Mezzo carico (dove disponibile vedi Programmi Speciali ed Opzioni).
• Se il proprio contratto di erogazione dell'energia elettrica prevede fasce orarie di risparmio energetico, effettuare i lavaggi negli orari a tariffa ridotta. L'opzione Partenza Ritardata può aiutare a organizzare i lavaggi in tal senso (dove disponibile vedi Programmi Speciali ed Opzioni).

Prima di contattare l'Assistenza:

• Verificare se l'anomalia può essere risolta da soli (vedi Anomalie e Rimedi).
• Riavviare il programma per controllare se l'inconveniente è stato ovviato.
• In caso negativo, contattare il Servizio Assistenza Tecnica Autorizzato.

Non ricorrere mai a tecnici non autorizzati.

Comunicare:

• il tipo di anomalia;
• il modello della macchina (Mod.);
• il numero di serie (S/N).
  Queste informazioni si trovano sulla targhetta caratteristiche posta sull'apparecchio (vedi Descrizione dell'apparecchio).

Assistenza Attiva 7 giorni su 7

ASSISTENZA - RICAMBI - ACCESSORI 199.199.199 NUMERO UNICO

Se nasce il bisogno di intervento chiamare il Numero Unico Nazionale 199.199.199*.

Un operatore sarà a completa disposizione per fissare un appuntamento con Centro Assistenza Tecnico autorizzato più vicino al luogo da cui si chiama.

È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

* Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama dal telefono fisso.
Per chi chiama da radiomobile le tariffe sono legate al piano tariffario dell'operatore telefonico utilizzato.
Le suddette tariffe potrebbero essere soggette a variazione da parte dell'operatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com.

EN Assistance

Scheda prodotto
Marchio	INDESIT
Modello	DISR 14B
Capacità nominale in numero di coperti standard (1)	10
Classe di efficienza energetica su una scala da A+++ (bassi consumi) a D (alti consumi)	A
Consumo energetico annuo in kWh (2)	267
Consumo energetico del ciclo di lavaggio standard in kWh	0.94
Consumo di potenza nel modo spento in W	0.5
Consumo di potenza nel modo lasciato acceso in W	5.0
Consumo di acqua annuo in litri (3)	2800
Classe di efficacia di asciugatura su una scala da G (efficacia minima) ad A (efficacia massima)	A
Durata del programma per il ciclo di lavaggio standard in minuti	180
Durata del modo lasciato acceso in minuti	12
Rumore in dB(A) re 1 pW	51
Prodotto da incasso	Si
NOTE
1) L'informazione sull'etichetta e sulla scheda fanno riferimento al programma standard di lavaggio, questo programma è adatto per lavare stoviglie che presentano un grado di sporco normale ed è il programma più efficiente in termini di consumo combinato di energia ed acqua. Il ciclo standard corrisponde al ciclo ECO.
2) Consumo di energia basato su 280 cicli annui standard con acqua caricata fredda e sui consumi in modo di spento o di lasciato acceso dopo la fine ciclo. Il consumo effettivo dipende da come viene usato l'elettrodomestico.
3) Basato su 280 cicli di lavaggio standard. Il consumo effettivo dipende dalle modalità di utilizzo dell'apparecchio.

EN Product Data (product fiche)

In caso di trasloco tenere l'apparecchio in posizione verticale; se fosse necessario, inclinarlo sul lato posteriore.

Collegamenti idraulici

L'adattamento degli impianti idraulici per l'installazione deve essere eseguito solo da personale qualificato.

I tubi di carico e di scarico dell'acqua possono essere orientati verso destra o sinistra per consentire la migliore installazione.

I tubi non devono essere piegati o schiacciati dalla lava- stoviglie.

Collegamento del tubo di carico dell'acqua

• Ad una presa d'acqua da 3/4" gas fredda o calda (max. 60°C).
• Far scorrere l'acqua finché non diventi limpida.
• Avvitare bene il tubo di carico ed aprire il rubinetto.

Se la lunghezza del tubo di carico non è sufficiente, rivolgersi a un negozio specializzato o ad un tecnico autorizzato (vedi Assistenza).

La pressione dell'acqua deve essere compresa nei valori riportati dalla tabella Dati tecnici, diversamente la lavastoviglie potrebbe non funzionare correttamente.

⚠️ Fare attenzione che nel tubo non si formino pieghe o strozzature.

Collegamento del tubo di scarico dell'acqua

Collegare il tubo di scarico a una conduttura di scarico con diametro minimo di 2 cm. (A)

L'attacco del tubo di scarico deve essere ad un'altezza compresa tra 40 e 80 cm. dal pavimento o dal piano d'appoggio della lavastoviglie.

Prima di collegare il tubo di scarico dell'acqua al sifone del lavandino, rimuovere il tappo di plastica (B).

Sicurezza antiallagamento

Per garantire che non si generino allagamenti, la lavastoviglie: - è dotata di un sistema che interrompe l'ingresso dell'acqua nel caso di anomalie o di perdite dall'interno.

Alcuni modelli sono dotati anche di un dispositivo supplementare di sicurezza New Acqua Stop*, che garantisce l'antiallagamento anche in caso di rottura del tubo di alimentazione.

ATTENZIONE: TENSIONE PERICOLOSA!

Il tubo di carico dell'acqua, non deve in nessun caso, essere tagliato in quanto contiene parti sotto tensione.

Collegamento elettrico

Prima di inserire la spina nella presa della corrente, accertarsi che:

• la presa abbia la messa a terra e sia a norma di legge;
• la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella targhetta caratteristiche sulla controporta (vedi capitolo Descrizione della lavastoviglie);
• la tensione di alimentazione sia compresa nei valori indicati nella targhetta caratteristiche sulla controporta;
• la presa sia compatibile con la spina dell'apparecchio. In caso contrario richiedere la sostituzione della spina a un tecnico autorizzato (vedi Assistenza), non usare prolunghe o prese multiple.

Ad apparecchio installato, il cavo di alimentazione elettrica e la presa della corrente devono essere facilmente raggiungibili.
Il cavo non deve subire piegature o compressioni.
Se il cavo di alimentazione è danneggiato, deve essere sostituito dal costruttore o dal suo Servizio di Assistenza Tecnica, in modo da prevenire ogni rischio. (Vedi Assistenza)
⚠️ L'Azienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Posizionamento e livellamento

1. Posizionare la lavastoviglie su un pavimento piano e rigido. Compensare le irregolarità svitando o avvitando i piedini anteriori finché l'apparecchio non sia orizzontale. Un accurato livellamento dà stabilità ed evita vibrazioni e rumori.
2. Prima di aver incassato la lavastoviglie incollare la striscia adesiva trasparente* sotto al ripiano in legno per proteggerlo dall' eventuale condensa.
3. Sistemare la lavastoviglie facendo aderire i fianchi o lo schienale ai mobili adiacenti o alla parete. L'apparecchio può anche essere incassato sotto a un piano di lavoro continuo* (vedi foglio di Montaggio).
   4*. Per regolare l'altezza del piedino posteriore, agire sulla boccola esagonale di colore rosso presente nella parte inferiore, frontale, centrale della lavastoviglie, con una chiave a bocca esagonale apertura 8 mm., girando in senso orario per aumentare l'altezza e in senso antiorario per diminuirla. (vedere foglio istruzioni incasso allegato alla documentazione)

Avvertenze per il primo lavaggio

Dopo l'installazione, rimuovere i tamponi posizionati sui cesti e gli elastici di trattenimento sul cesto superiore (dove presenti).

Impostazioni addolcitore acqua

Prima di avviare il primo lavaggio, impostare il livello di durezza dell'acqua di rete. (vedi capitolo Brillantante e sale rigenerante)

Il primo caricamento del serbatoio dell'addolcitore deve avvenire con acqua, poi introdurre circa 1 Kg. di sale; è normale che l'acqua fuoriesca.

Far partire un ciclo di lavaggio subito dopo.

Usare solo sale specifico per lavastoviglie.

Dopo il caricamento la spia MANCANZA SALE* si spegne.

Il mancato riempimento del contenitore del sale, può provocare il danneggiamento del dolcificatore dell'acqua e dell'elemento riscaldante.

Dati Tecnici
Dimensioni	Larghezza cm. 44,5Altezza cm. 82Profondità cm. 55
Capacità 10 coperti standard
Pressione acqua alimentazione	0,05 ÷ 1MPa (0.5 ÷ 10 bar)7,25 – 145 psi
Tensione di alimentazione	vedi targhetta caratteristiche
Potenza totale assorbita	vedi targhetta caratteristiche
Fusibile vedi targhetta caratteristiche
	Questa apparecchiatura è conforme alle seguenti Direttive Comunitarie:-2006/95/EC (Bassa Tensione)-2004/108/EC (Compatibilità Elettromagnetica)- 2009/125/EC (Comm. Reg. 1016/2010) (Ecodesign)- 97/17/EC (Etichettatura)- 2012/19/EC (Smaltimento RAEE)

La macchina, è dotata di segnali acustici/toni (secondo il modello d lavastoviglie) che avvisano dell'avvenuto comando: accensione, fine ciclo ecc..

I simboli/spie/led luminosi presenti sul pannello comandi/display, possono variare di colore, pulsare o essere a luce fissa. (secondo il modello di lavastoviglie).

Il display ^* , visualizza informazioni utili relative al tipo di ciclo impostato, alla fase di lavaggio, al tempo residuo, alla temperatura ecc... ecc...

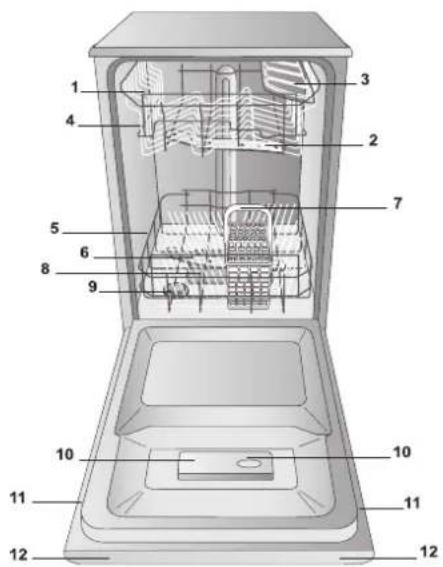

Vista d'insieme

1. Cestello superiore
2. Irroratore superiore

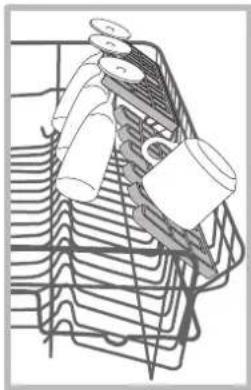

3. Ribaltine

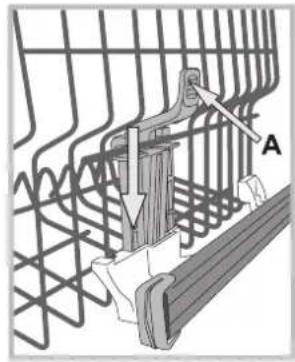

4. Regolatore altezza cestello
5. Cestello inferiore
6. Irroratore inferiore
7. Cestello posate
8. Filtro lavaggio
9. Serbatoio sale
10. Vaschette detersivo e serbatoio brillantante
11. Targhetta caratteristiche
12. Pannello comandi***

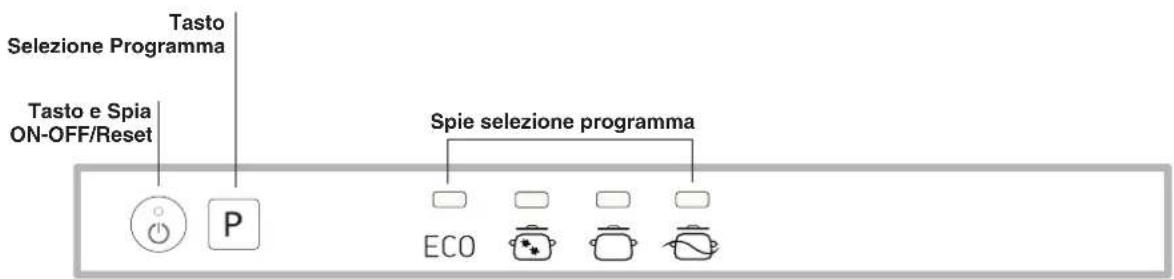

Pannello comandi

*** Solo sui modelli ad incasso totale

* Presente solo su alcuni modelli.

Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie.

Sale rigenerante e Brillantante

IT

Usare solo prodotti specifici per lavastoviglie. Non usare sale alimentare o industriale. Seguire le indicazioni riportate sulla confezione.

Se si usa un prodotto multifunzione, si consiglia comunque di aggiungere il sale, specie se l'acqua è dura o molto dura. (Seguire le indicazioni riportate sulla confezione).

Non aggiungendo né sale né brillantante è normale che le spie MANCANZA SALE* e MANCANZA BRILLANTANTE* rimangano accese.

Caricare il sale rigenerante

L'utilizzo del sale evita la formazione di CALCARE sulle stoviglie e su componenti funzionali della lavastoviglie.

• E' importante che il serbatoio del sale non sia mai vuoto.
• E' importante effettuare l'impostazione della durezza dell'acqua. Il serbatoio del sale è posto nella parte inferiore della lavastoviglie (vedi Descrizione) e va riempito:
• quando sul pannello si accende la spia MANCANZA SALE*;
• quando il galleggiante verde * presente sul tappo sale, non è più visibile.
  • vedi autonomia in tabella durezza acqua.

1. Estrarre il cesto inferiore e svitare il tappo del serbatoio in senso antiorario.
2. Solo per il primo utilizzo: riempire il serbatoio di acqua fino al bordo.
3. Posizionare l'imbuto (vedi figura) e riempire il serbatoio di sale fino al bordo (circa 1 kg); è

normale che trabocchi un po' d'acqua.

1. Togliere l'imbuto, eliminare i residui di sale dall'imbocco; sciacquare il tappo sotto l'acqua corrente prima di avvitarlo.

E' consigliabile effettuare questa operazione ad ogni caricamento del sale.

Chiudere bene il tappo, affinché nel serbatoio non entri detersivo durante il lavaggio (potrebbe danneggiarsi irrimediabilmente il dolcificatore).

Quando è necessario caricare il sale, si consiglia di effettuare l'operazione prima dell'avvio del lavaggio.

Impostazione durezza dell'acqua

Per ottenere un perfetto funzionamento dell'addolcitore anticalcare, è indispensabile effettuare una regolazione in funzione della durezza dell'acqua dell'appartamento. il dato è reperibile presso l'Ente erogatore acqua potabile. Il valore impostato è pari ad una durezza media.

• Accendere la lavastoviglie da tasto ON/OFF
• Spegnere da tasto ON/OFF
• Tenere premuto il tasto P 5 secondi, fino a quando si sentirà un beep.
• Accendere da tasto ON/OFF
• Lampeggia il numero del livello di selezione corrente e la spia sale (solo spia lampeggiante).
• Premere il tasto P per selezionare il livello di durezza desiderato (vedi tabella durezza).
• Spegnere da tasto ON/OFF
• Impostazione completata!

Tabella Durezze Acqua				Autonomia media contenitore sale con 1 lavaggio al giorno
livello °	dH °fH mmol/l mesi
1	0 - 11 0 - 20	1,1 - 2	5 mesi
2	12 - 17 21	- 30 2,1 -	3 3 mesi
3	17 - 34 31	- 60 3,1 -	6 2 mesi
4*	34 - 50 6	1 - 90 6,1	- 9 2/3 settimane
Da 0°f a 10°f si consiglia di non utilizzare sale. Con imposta-zione 4 la durata può prolungarsi.

(°dH = durezza in gradi tedeschi - °fH = durezza in gradi francesi - mmol/l = millimol/litro)

Caricare il brillantante

Il brillantante facilita l'ASCIUGATURA delle stoviglie. Il serbatoio del brillantante va riempito:

• quando sul pannello/display si accende la spia MANCANZA BRILLANTANTE*
• quando l'indicatore ottico presente sullo sportellino del contenitore "E", passa da scuro a trasparente.

1. Aprire il serbatoio ruotando il tappo "G" in senso antiorario.

2. Versare il brillantante evitando che fuoriesca. Se accade, pulire subito con un panno asciutto.

3. Riavvitare il tappo.

Non versare MAI il brillantante direttamente all'interno della

vasca.

Regolare la dose di brillantante

Se non si è soddisfatti del risultato dell'asciugatura, è possibile regolare la dose di brillantante. Girare il regolatore "F". Si possono impostare fino ad un max. di 4 livelli in base al modello di lavastoviglie. Il valore impostato è pari ad un livello medio.

• se sulle stoviglie ci sono striature bluastre, impostare verso i numeri bassi (1-2).
• se sulle stoviglie ci sono gocce d'acqua o macchie di calcare impostare verso i numeri alti (3-4).

Suggerimenti

Prima di caricare i cesti, eliminare dalle stoviglie i residui di cibo e vuotare bicchieri e i contenitori dei liquidi rimasti. Non è necessario un risciacquo preventivo sotto acqua corrente.

Sistemare le stoviglie in modo che siano ben ferme e non si ribaltino, i contenitori siano disposti con l'apertura rivolta in basso e le parti concave o convesse in posizione obliqua, per permettere all'acqua di raggiungere tutte le superfici e di defluire. Fate attenzione che coperchi, manici, padelle e vassoi non impediscano la rotazione degli irroratori. Disporre gli oggetti piccoli nel cestino delle posate.

Le stoviglie in plastica e le padelle in antiaderente, tendono a trattenere maggiormente le gocce d'acqua e quindi il loro grado di asciugatura risulterà inferiore a quello delle stoviglie in ceramica o acciaio.

Gli oggetti leggeri (come i recipienti in plastica) devono essere preferibilmente posizionati sul cesto superiore e disposti in modo da non potersi muovere.

Dopo aver caricato, assicurarsi che gli irroratori ruotino liberamente.

Cesto inferiore

Il cesto inferiore può contenere pentole, coperchi, piatti, insalatiere, posale ecc... Piatti e coperchi grandi vanno sistemi di preferenza ai lati del cesto.

E' consigliabile disporre le stoviglie molto sporche nel cesto inferiore poichè in questo settore i getti d'acqua sono più energici e permettono di ottenere migliori prestazioni di lavaggio.

Alcuni modelli di lavastoviglie, dispongono di settori reclinabili*, gli stessi si possono usare in posizione verticale per la sistemazione dei piatti oppure in posizione orizzontale (abbassati) per poter caricare più agevolmente pentole e insalatiere.

Alcuni modelli, dispongono di Vertical Zone, speciali supporti estraibili* posizionati nella zona posteriore del cesto e che possono

essere usati per sostenere padelle o teglie in posizione più verticale, in modo da occupare meno spazio.

Per utilizzarli, è sufficiente afferrare la presa colorata tirandola verso l'alto e facendola ruotare in avanti. Tali supporti possono scorrere a destra o sinistra per adattarsi alla grandezza delle stoviglie.

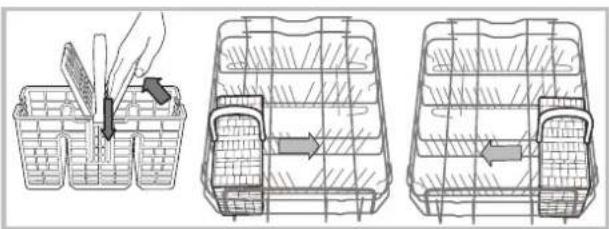

Cestino delle posate

Il cestino delle posate è munito di griglie superiori per una migliore disposizione delle stesse. Deve essere posizionato solo nella parte anteriore del cesto inferiore.

Caricare stoviglie delicate e leggere: bicchieri, tazze, piattini, insalatiere basse.

* Presente solo in alcuni modelli.
** Variabili per numero e posizione.

Ribaltine a posizione variabile\*

Le ribaltine laterali sono posizionabili su tre altezze differenti per ottimizzare la disposizione delle stoviglie nello spazio del cesto.

I calici possono essere posizionati stabilmente sulle ribaltine inserendo lo stelo del bicchiere nelle apposite asole.

Per ottimizzare l'asciugatura, posizionare le ribaltine con l'inclinazione maggiore. Per variare l'inclinazione, sollevare la ribaltina, farla scorrere leggermente e posizionarla come desiderata.

Vassoio\*

Alcuni modelli di lavastoviglie sono dotati di un vassoio scorrevole che può essere utilizzato per contenere posate o stoviglie di piccole dimensioni.

Per migliori prestazioni di lavaggio, evitare di caricare sotto al vassoio stoviglie ingombranti. Il vassoio portaposate è rimovibile. (vedi figura)

Regolare l'altezza del cesto superiore

Il cesto superiore è regolabile in altezza: in posizione alta quando nel cesto inferiore si vogliono sistemare stoviglie ingombranti; in posizione bassa, in modo da sfruttare gli spazi delle ribaltine creando più spazio verso l'alto.

E' preferibile regolare l'altezza del cesto superiore a CESTO VUOTO.

Non sollevare o abbassare MAI il cesto su un solo lato.

Se il cesto è dotato di Lift-Up* (vedi figura) sollevare il cesto afferrandolo ai lati e muovere verso l'alto. Per tornare nella posizione bassa, premere le leve (A) ai lati del cesto ed accompagnare la discesa verso il basso.

Stoviglie non idonee

• Posate e stoviglie di legno.
• Bicchieri decorati delicati, stoviglie di artigianato artistico e di antiquariato. Le loro decorazioni non sono resistenti.
• Parti in materiale sintetico non resistenti alla temperatura.
  • Stoviglie di rame e stagno.
• Stoviglie sporche di cenere, cera, grasso lubrificante o inchiostro.

Le decorazioni su vetro, i pezzi di alluminio e argento durante il lavaggio possono tendere a cambiare colore ed a sbiancarsi. Anche alcuni tipi di vetro (per es. oggetti di cristallo) dopo molti lavaggi possono diventare opachi.

Danni al vetro ed alle stoviglie

Cause:

• Tipo di vetro e procedimento di produzione del vetro.
• Composizione chimica del detersivo.
• Temperatura dell'acqua del programma di risciacquo. Consiglio:
• Utilizzare solo bicchieri e porcellana garantiti dal produttore come resistenti al lavaggio in lavastoviglie.
• Usare detersivo delicato per stoviglie.
• Estrarre bicchieri e posate dalla lavasloviglie al più presto possibile dopo la fine del programma.

Caricare il detersivo

Il buon risultato del lavaggio dipende anche dal corretto dosaggio del detersivo, eccedendo non si lava in modo più efficace e si inquina l'ambiente.

A seconda del grado di sporco, il dosaggio può essere adattato al singolo caso con un detersivo in polvere o liquido.

Solitamente per uno sporco normale, utilizzare circa 25 gr. (detersivo in polvere), o 25ml (detersivo liquido). Se si impiegano le pastiglie ne basta una.

Se le stoviglie sono poco sporche o sono state sciacquate precedentemente sotto l'acqua, ridurre sensibilmente la dose del detersivo.

Per un buon risultato di lavaggio osservare anche le istruzioni riportate sulle confezioni del detersivo.

In caso di ulteriori domande consigliamo di rivolgersi agli uffici di consulenza dei produttori di detersivi.

Aprire il contenitore del detersivo azionando il pulsante D; dosare il detersivo consultando la tabella dei programmi:

• in polvere o liquido: vaschette A (detersivo per lavaggio) e B (detersivo per prelavaggio)
• pastiglie: quando il programma ne richiede 1, metterla nella vaschetta A e chiudere il coperchio C; quando ne richiede 2, mettere la seconda sul fondo

della vasca.

1. Eliminare i residui di detersivo dai bordi della vaschetta e chiudere il coperchio C fino allo scatto.

Il contenitore detersivo si apre automaticamente in funzione del programma, al momento opportuno.

Se vengono utilizzati detersivi combinati, è consigliato utilizzare l'opzione TABS, che adegua il programma di lavaggio, in modo da raggiungere sempre il migliore risultato di lavaggio e di asciugatura possibile.

Utilizzare solo detersivo per lavastoviglie.

NON UTILIZZARE detersivi per lavaggio a mano.

Un utilizzo eccessivo di detersivo può lasciare residui di schiuma a fine ciclo.

Le migliori prestazioni di lavaggio ed asciugatura, si ottengono solo con l'utilizzo combinato di detersivo, brillantante liquido e sale rigenerante.

Si consiglia di usare detersivi senza fosfati e senza cloro che sono i più indicati per la tutela dell'ambiente.

Avviare la lavastoviglie

1. Aprire il rubinetto dell'acqua.
2. Aprire la porta e premere il tasto ON-OFF:
3. Dosare il detersivo. (vedi a lato).
4. Caricare i cesti (vedi Caricare i cesti).
5. Selezionare il programma in base alle stoviglie e al loro grado di sporco (vedi tabella dei programmi) premendo il tasto P.
6. Selezionare le opzioni di lavaggio*. (vedi Progr. speciali ed Opzioni).
7. Avviare chiudendo la porta.
8. La fine del programma è segnalata da segnali acustici e dal lampeggiare della spia del programma selezionato. Aprire la porta, spegnere l'apparecchio premendo il tasto ON-OFF, chiudere il rubinetto dell'acqua e staccare la spina dalla presa di corrente.

9. Aspettare alcuni minuti prima di togliere le stoviglie, per evitare di scottarsi. Scaricare i cesti iniziando da quello inferiore.

10. Per ridurre il consumo di energia elettrica, in alcune condizioni di NON utilizzo prolungato, la macchina si spegne automaticamente.
    PROGRAMMI AUTO*: alcuni modelli di lavastoviglie sono dotati di un particolare sensore che può valutare il grado di sporco e impostare il lavaggio più efficiente ed economico. La durata dei programmi Auto potrà variare per l'intervento del sensore.
    Se le stoviglie sono poco sporche o sono state sciacquate precedentemente sotto l'acqua, ridurre sensibilmente la dose del detersivo.

Modificare un programma in corso

Se si è selezionato un programma sbagliato è possibile modificarlo, purché appena iniziato: aprire la porta facendo attenzione alla fuoriuscita di vapore, con una pressione prolungata premere il tasto ON/OFF, la macchina si spegne. Riaccendere la macchina con il tasto ON/OFF e selezionare il nuovo programma e le eventuali opzioni; avviare chiudendo la porta.

Aggiungere altre stoviglie

Senza spegnere la macchina, aprire la porta facendo attenzione alla fuoriuscita di vapore e inserire le stoviglie. Chiudere la porta: il ciclo riprende.

Interruzioni accidentali

Se durante il lavaggio si apre la porta o si verifica un'interruzione di corrente, il programma si interrompe. Riprende dal punto in cui si era interrotto quando si chiude la porta o torna la luce.

I dati dei programmi sono misurati in condizioni di laboratorio secondo Norma europea EN 50242.

A seconda delle diverse condizioni di utilizzo, la durata e i dati dei programmi possono variare.

Il numero e il tipo di programmi ed opzioni variano in base al modello di lavastoviglie.

Programma Asciugatura Opzioni		Durata dei programmi	Consumo acqua (l/ciclo)	Consumo energia (KWh/ciclo)
Eco Si No 03:00' 10 0,9
Intensivo Si No 02:30'
Normale Si No 02:00'
Ammollo No		No 00:10' 4,0 0,01

Indicazioni per la scelta dei programmi e dosaggio del detersivo

1. Il ciclo di lavaggio ECO è il programma standard a cui si riferiscono i dati dell'etichetta energetica; questo ciclo è adatto a lavare stoviglie normalmente sporche ed è il programma più efficiente in termini di consumo energetico e di acqua per questo tipo di stoviglie. 4 gr/ml** + 21 gr/ml - 1 Tab ( ^** Quatità di detersivo del prelavaggio)
2. Stoviglie e pentole molto sporche (non usare per pezzi delicati). 25 gr/ml – 1 Tab
3. Stoviglie e pentole normalmente sporche. 4 gr/ml** + 21 gr/ml - 1 Tab
4. Lavaggio preliminare in attesa di completare il carico al pasto successivo. No detersivo

Consumi di stand-by: Consumo di left-on mode: 5 W - consumo di off mode: 0,5 W

Note:

Per consumare di meno usa la lavastoviglie a pieno carico.

Nota per i laboratori di Prove: per informazioni sulle condizioni della prova comparativa EN, farne richiesta all'indirizzo: [e-mail]

Escludere acqua e corrente elettrica

• Chiudere il rubinetto dell'acqua dopo ogni lavaggio per eliminare il pericolo di perdite.
• Staccare la spina dalla presa di corrente quando si pulisce la macchina e durante i lavori di manutenzione.

Pulire la lavastoviglie

- La superficie esterna e il pannello di controllo possono essere puliti con un panno inumidito con acqua non abrasivo. Non usare solventi o abrasivi.

- La vasca interna può essere pulita da eventuali macchie con un panno imbevuto di acqua e poco aceto.

Evitare i cattivi odori

• Lasciare sempre socchiusa la porta per evitare il ristagno di umidità.
• Pulire regolarmente le guarnizioni perimetrali di tenuta della porta e delle vaschette detersivo con una spugnetta umida. Si eviteranno così ristagni di cibo, principali responsabili del cattivo odore.

Pulire gli irroratori

Può succedere che residui di cibo si attacchino agli irroratori e ostruiscano i fori da cui esce l'acqua: di tanto in tanto è bene controllarli e pulirli con uno spazzolino non metallico. I due irroratori, sono entrambi smontabili.

Per smontare l'irroratore superiore, occorre svitare girando in senso antiorario la ghiera di plastica. L'irroratore superiore, va rimontato con la parte con il maggior numero di fori rivolta verso l'alto.

L'irroratore inferiore si smonta tirandolo verso l'alto.

Pulizia del filtro entrata acqua\*

Se i tubi dell'acqua sono nuovi o sono rimasti per lungo tempo inattivi, prima di fare l'allacciamento, far scorrere l'acqua fino a che diventi limpida e sia priva di impurità. Senza questa precauzione, c'è il rischio che il punto dove entra l'acqua si intasi, danneggiando la lavastoviglie.

Periodicamente, pulire il filtro entrata acqua posizionato all'uscita del rubinetto.

• Chiudere il rubinetto dell'acqua.
• Svitare l'estremità del tubo di carico acqua, togliere il filtro e pulirlo delicatamente sotto un getto di acqua corrente.
• Inserire nuovamente il filtro e avvitare il tubo.

Pulire i filtri

Il gruppo filtrante è formato da tre filtri che puliscono l'acqua di lavaggio dai residui di cibo e la rimettono in circolo: per avere buoni risultati di lavaggio è necessario pulirli.

Pulire i filtri con regolarità.

La lavastoviglie non deve essere usata senza filtri o con filtro sganciato.

• Dopo alcuni lavaggi, controllare il gruppo filtrante e se necessario pulirlo accuratamente sotto acqua corrente, aiutandosi con uno spazzolino non metallico, seguendo le istruzioni sotto riportate:
• ruotare in senso antiorario il filtro cilindrico C ed estrarlo (fig. 1).
• Estrarre il bicchiere filtro B facendo una leggera pressione sulle alette laterali (Fig. 2);
• Sfilare il piatto filtro inox A. (fig. 3).
• Ispezionare il pozzetto ed eliminare eventuali residui di cibo. NON RIMUOVERE MAI la protezione della pompa di lavaggio (particolare di colore nero) (fig.4).

Dopo la pulizia dei filtri, rimontare il gruppo filtrante e ricollocarlo correttamente nella sua sede; è fondamentale per un buon funzionamento della lavastoviglie.

Se ci si assenta per lunghi periodi

• Staccare i collegamenti elettrici e chiudere il rubinetto dell'acqua.
  • Lasciare socchiusa la porta.
• Al rientro, fare un lavaggio a vuoto.

Può accadere che l'apparecchio non funzioni. Prima di telefonare all'Assistenza controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco.

Anomalie: Possibili cause / Soluzione:
La lavastoviglie non parte o non risponde ai comandi	Spegnere la macchina con il tasto ON/OFF, riaccendere dopo un minuto circa e reimpostare il programma.La spina non è ben inserita nella presa di corrente.La porta della lavastoviglie non è ben chiusa.
La porta non si chiude • Verifica che i cesti siano inseriti fino in fondo.La serratura è scattata; spingere energicamente la porta fino a sentire il “clack”.
La lavastoviglie non scarica acqua.	Il programma di lavaggio non è ancora terminato.Il tubo di scarico dell’acqua è piegato (vedi Installazione).Lo scarico del lavello è ostruito.Il filtro è intasato da residui di cibo.
La lavastoviglie fa rumore.	Le stoviglie sbattono tra loro o contro gli irroratori. Posizionare le stoviglie correttamenteEccessiva presenza di schiuma: il detersivo non è dosato adeguatamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzo). Non prelavare a mano le stoviglie.
Su stoviglie e bicchieri ci sono depositi calcarei o una patina biancastra.	Manca il sale rigenerante.La regolazione della durezza dell’acqua non è adeguata; aumentare i valori. (vedi Brillantante e sale).Il tappo del serbatoio del sale non è chiuso bene.Il brillantante è esaurito o il dosaggio è insufficiente.
Su stoviglie e bicchieri ci sono striature o sfumature bluastre.	Il dosaggio del brillantante è eccessivo.
Le stoviglie sono poco asciutte.	È stato selezionato un programma senza asciugatura.Il brillantante è esaurito. (vedi Brillantante e sale).La regolazione del brillantante non è adeguata.Le stoviglie sono in materiale antiaderente o in plastica; è normale la presenza di gocce d’acqua.
Le stoviglie non sono pulite. • Le stoviglie non sono sistemate correttamente.Gli irroratori non sono liberi di ruotare, bloccati da stoviglie.Il programma di lavaggio è troppo blando (vedi Programmi).Eccessiva presenza di schiuma: il detersivo non è dosato adeguatamente o non è idoneo al lavaggio in lavastoviglie. (vedi Avvio e utilizzo).Il tappo del brillantante non è stato chiuso correttamente.Il filtro è sporco o intasato (vedi Manutenzione e cura).Manca il sale rigenerante (vedi Brillantante e sale).
La lavastoviglie non carica acquaè bloccata con spie lampeggianti	Manca l’acqua nella rete idrica o il rubinetto è chiuso.Il tubo di carico dell’acqua è piegato (vedi Installazione). Riprogrammare la macchina e riavviare.I filtri sono intasati; è necessario pulirli.Lo scarico è intasato; è necessario pulirlo.Dopo aver effettuato le operazioni di verifica e pulizia, spegnere ed accendere la lavastovi glie e far ripartire un nuovo ciclo di lavaggio.Se il problema persiste, chiudere il rubinetto dell’acqua, staccare la spina e contattare il centro assistenza.

* Presente solo su alcuni modelli.
