NOTENDAHANDBÓK EOK4B0K1 ELECTROLUX

Velkomin(n) til Electrolux! Pakka pér fyrir að velja heimilistækið okkar.

Fá leiðbeiningar um notkun, bæklinga, bilanaleit, þjónustu- og viðgerðarupplýsingar. www.electrolux.com/support

Með fyrirvara á breytingum.

EFNISYFIRLIT

1. ÖRYGGISUPPLÝSINGAR.... 103
2. ÖRYGGISLEIDBEININGAR....105
3. INNSETNING....108
4. VÖRULYSING....109
5. STJÓRNBORD....109
6. FYRIR FYRSTU NOTKUN....110
7. DAGLEG NOTKUN.... 110
8. VIDBÓTARSTILLINGAR....111
9. TÍMASTILLINGAR....111
10. AUKABÚNAĐURINN NOTAĐUR....112
11. ÁBENDINGAR OG RÁD.... 112
12. UMHIRDA OG HREINSUN.... 114
13. BILANALEIT.... 116
14. ORKUNÝTNI.... 117
15. UMHVERFISMÁL....118

1. ⚠ÖRYGGISUPPLÝSINGAR

Fyrir uppsetningu og notkun heimilistækisins skal lesa meðfylgjandi leiðbeiningar vandlega. Framleiðandinn ber ekki ábyrgð á neinum meiðslum eða skemmdum sem leiða af rangri uppsetningu eða notkun. Geymdu alltaf leiðbeiningarnar á öruggum stað þar sem auðvelt er að nálgast þær til síðari notkunar.

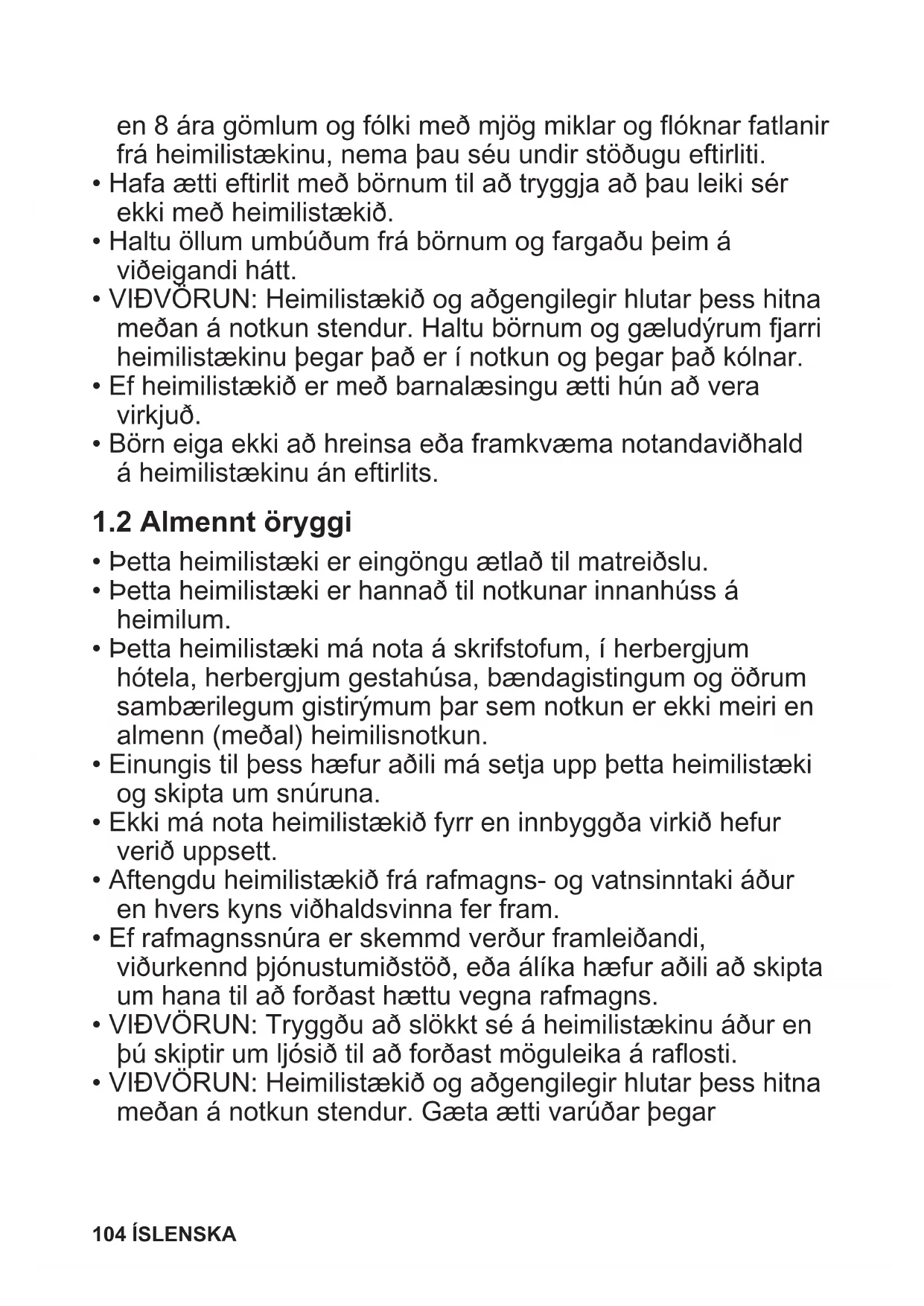

- Börn, 8 ára og eldri og fólk með minnkaða líkamlega-, skyn-eða andlega getu, eða sem skortir reynslu og þekkingu, mega nota þetta tæki, ef þau eru undir eftirliti eða hafa verið veittar leiðbeiningar varðandi örugga notkun tækisins og ef þau skilja hættuna sem því fylgir. Halda skal börnum yngri

en 8 ára gömlum og fólki með mjög miklar og flóknar fatlanir frá heimilistækinu, nema þau séu undir stöðugu eftirliti.

• Hafa ætti eftirlit með börnum til að tryggja að þau leiki sér ekki með heimilistækið.
• Haltu öllum umbúðum frá börnum og fargaðu peim á viðeigandi hátt.
• VIDVÖRUN: Heimilistækið og aðgengilegir hlutar pess hitna meðan á notkun stendur. Haltu börnum og gæludýrum fjarri heimilistækinu pegar það er í notkun og pegar það kólnar.
• Ef heimilistækið er með barnalæsingu ætti hún að vera virkjuð.
• Börn eiga ekki að hreinsa eða framkvæma notandaviðhald á heimilistækinu án eftirlits.

1.2 Almennt öryggi

• Petta heimilistæki er eingöngu ætlað til matreiðslu.
• Petta heimilistæki er hannað til notkunar innanhúss á heimilum.
• Petta heimilistæki má nota á skrifstofum, í herbergjum hótela, herbergjum gestahúsa, bændagistingum og öðrum sambærilegum gistirýmum par sem notkun er ekki meiri en almenn (meðal) heimilisnotkun.
• Einungis til pess hæfur aðili má setja upp petta heimilistæki og skipta um snúruna.
• Ekki má nota heimilistækið fyrr en innbyggða virkið hefur verið uppsett.
• Aftengdu heimilistækið frá rafmagns- og vatnsinntaki áður en hvers kyns viðhaldsvinna fer fram.
• Ef rafmagnssnúra er skemmd verður framleiðandi, viðurkennd þjónustumiðstöð, eða álíka hæfur aðili að skipta um hana til að forðast hættu vegna rafmagns.
• VIDVÖRUN: Tryggõu aõ slökkt sé á heimilistækinu áður en pú skiptir um ljósið til aõ forðast möguleika á raflosti.
• VIDVÖRUN: Heimilistækið og aðgengilegir hlutar pess hitna meðan á notkun stendur. Gæta ætti varúðar pegar

hitunarelementin eru snert eða yfirborð holrýmis heimilistækisins.

• Notaðu alltaf hanska við að taka úr og setja í aukahluti eða eldföst matarílát.
• Til pess að taka hillustuðninginn úr skal fyrst toga í framhluta hillustuðningsins og síðan afturhluta hans frá hliðarveggjunum. Komdu hilluberunum fyrir í öfugri röð.
• Notaðu ekki gufuhreinsibúnað til að hreinsa heimilistækið.
• Notaðu ekki sterk tærandi hreinsiefni eða beittar málmsköfur til að hreinsa glerhurðina par sem slíkt getur rispað yfirborðið, sem getur aftur leitt til pess að glerið brotnar.

2. ÖRYGGISLEIDBEININGAR

2.1 Uppsetning

ADVÖRUN!

Einungis til pess hæfur aðili má setja upp petta heimilistæki.

• Fjarlægðu allar umbúðir.
- Ekki setja upp eða nota skemmt heimilistæki.
- Fylgdu leiðbeiningum um uppsetningu sem fylgja með heimilistækinu.
- Alltaf skal sýna aðgát pegar heimilistækið er fært vegna pess að það er þungt. Notaðu alltaf öryggishanska og lokaðan skóbúnað.
- Dragõu heimilistækið ekki á handfanginu.
- Settu heimilistækið upp á öruggum og hentugum stað sem uppfyllir uppsetningarkröfur.
- Haltu lágmarksfjarlægð frá öðrum heimilistækjum og einingum.
- Áður en pú setur upp ofninn skaltu athuga hvort hurðin opnast án heftingar.
- Heimilistækið er útbúið rafstýrðu kælikerfi. Það parf rafstraum til að geta gengið.

Lágmarkshæð skáps (Lág-markshæð skáps undir vinnuborði) 590 (600) mm

Breidd skáps 560 mm

Dýpt skáps 550 (550) mm

Hæð heimilistækis að fram-an	598 mm
Hæð heimilistækis að aftan 579 mm
Breidd heimilistækis aðframan	594 mm
Breidd heimilistækis að af-tan	558 mm
Dýpt heimilistækisins 561 mm
Innbyggð dýpt heimilistæki-sins	540 mm
Dýpt með opna hurð 1007 mm
Lágmarksstærð loftops. Op er staðsett neðst á bakhlið	560x20 mm
Lengd rafmagnssnúru.Snúra er staðsett í hægra horni bakhliðar	1100 mm
Festiskrúfur 4x25 mm

2.2 Rafmagnstenging

AĐVÖRUN!

Hætta á eldi og raflosti.

• Allar rafmagnstengingar skulu framkvæmdar af viðurkenndum rafvirkja.

• Heimilistækið verður að vera jarðtengt.

• Gakktu úr skugga um að færibreyturnar á merkiplötunni séu samhæfar við rafmagnsflokkun aðalæðar aflgjafa.

• Notaðu alltaf rétt ísetta innstungu sem ekki veldur raflosti.
• Notaðu ekki fjöltengi eða framlengingarsnúrur.
• Gakktu úr skugga um að rafmagnsklóin og snúran verði ekki fyrir skemmdum. Ef skipta parf um rafmagnssnúru verður viðurkennd þjónustumiðstöð okkar að sjá um pað.
• Ekki láta rafmagnssnúrurnar snerta eða koma nálægt hurð heimilistækisins, eða skotið undir heimilistækinu, sérstaklega pegar það er í gangi eða hurðin er heit.
• Vörn lifandi og einangraðra hluta gegn raflosti verður að vera fest þannig að ekki sé hægt að fjarlægja hana án verkfæra.
• Aðeins skal tengja rafmagnsklóna við rafmagnsinnstunguna í lok uppsetningarinnar. Gakktu úr skugga um að rafmagnsklóin sé aðgengileg eftir uppsetningu.
• Ef rafmagnsinnstungan er laus, skal ekki tengja rafmagnsklóna.
• Ekki toga í snúruna til að taka tækið úr sambandi. Taktu alltaf um klóna.
• Notaðu aðeins réttan einangrunarbúnað: Línuvarnarstraumloka, öryggi (öryggi með skrúfgangi fjarlægð úr höldunni), lekaliða og spólurofa.
• Rafmagnsuppsetningin verður að vera með einangrunarbúnað sem leyfir þér að aftengja tækið frá stofnæð á öllum pólum. Einangrunarbúnaðurinn verður að hafa að lágmarki 3 mm snertiopnunarvídd.
• Pessu tæki fylgja rafmagnskló og -snúra.

Tegundir kapla sem hægt er að nota fyrir uppsetningu eða endurnýjun í Evrópu:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Fyrir pann hluta vírsins vísast til heildarorkunnar á upplýsingaspjaldinu. Pú getur einnig vísað til töflunnar:

Heildarafl (W) Hluti vírsins (mm²)

hámark 1380 3x0.75

hámark 2300 3x1

Heildarafl (W) Hluti vírsins (mm²)

hámark 3680 3x1.5

Jarðtengingin (grænn / gulur vír) verður að vera 2 cm lengri en brúni fasavírinn og blái hlutlausi vírinn.

2.3 Notkun

AĐVÖRUN!

Hætta á meiðslum, bruna og raflosti eða sprengingu.

• Breytið ekki eiginleikum heimilistækisins.
• Gangið úr skugga um að loftræstiop séu ekki stífluð.
• Látið heimilistækið ekki vera án eftirlits á meðan það er í gangi.
• Slökkvið á heimilistækinu eftir hverja notkun.
• Farið varlega pegar hurð heimilistækisins er opnuð á meðan það er í gangi. Heitt loft getur losnað út.
• Notið ekki heimilistækið með blautar hendur eða pegar það er í snertingu við vatn.
• Beitið ekki prýstingi á opna hurð.
• Notið ekki heimilistækið sem vinnusvæði eða geymslusvæði.
• Opnið hurð heimilistækisins varlega. Notkun efna sem innihalda áfengi getur valdið blöndu af áfengi og lofti.
• Láttu ekki neista eða opinn eld komast í snertingu við heimilistækið pegar pú opnar hurðina.
• Notaðu alltaf gler og krukkur sem eru með niðursuðusamþykki.
• Setjið ekki eldfim efni eða hluti bleytta með eldfimum efnum í, nálægt, eða á heimilistækið.

AĐVÖRUN!

Hætta á eldi og skemmdum á heimilistækinu.

• Til að koma í veg fyrir skemmdir eða aflitun á gljáhúðinni:
  – setjið ekki ofnáhöld eða aðra hluti beint á botn heimilistækisins.
  – setjið ekki álpappír beint á botn heimilistækisins.

– setjið ekki vatn beint inn í heitt heimilistækið.
– látíð ekki raka rétti og rök matvæli vera inni í heimilistækinu eftir að matreiðslu er lokið.
– farið varlega pegar aukahlutir eru fjarlægðir eða settir upp.

• Aflitun á glerungnum eða ryðfríu stáli hefur engin áhrif á getu eða frammistöðu heimilistækisins.
• Notið djúpa skúffu fyrir rakar kökur. Ávaxtasafi veldur blettum sem geta verið varanlegir.
• Alltaf skal elda með hurð heimilistækisins lokaða.
• Ef heimilistækið er uppsett bak við innréttingarplötu (t.d. hurð) þá þarf að ganga úr skugga um að hurðin sé aldrei lokuð þegar tækið er í notkun. Hiti og raki geta safnast upp bak við lokaða innréttingarplötu og leitt til skemmda á tækinu, ytra byrði tækisins eða gólfí. Pví skal ekki loka innréttingarplötunni fyrr en tækið hefur náð að kólna að fullu eftir notkun.

2.4 Umhirða og hreinsun

ADVÖRUN!

Hætta á meiðslum, eldsvoða eða skemmum á heimilistækinu.

• Áður en viðhald fer fram skal slökkva á heimilistækinu og aftengja rafmagnsklóna frá rafmagnsinnstungunni.
• Gakktu úr skugga um að heimilistækið sé kalt. Hætta er á því að glerplöturnar brotni.
• Skiptið umsvifalaust um glerplötur ef pær verða fyrir skemmdum. Hafðu samband við viðurkennda þjónustumiðstöð.
• Farǒu varlega pegar pú tekur hurǒina af heimilistækinu. Hurǒin er pung!
• Hreinsaðu heimilistækið reglulega til að yfirborðsefnin á því endist betur.
• Hreinsaðu heimilistækið með mjúkum rökum klút. Notaðu aðeins hlutlaus

pvottaefni. Notaðu ekki neinar vörur með svarfefnum, stálull, leysiefni eða málmhluti.

- Ef pú notar ofnasprey skaltu fara eftir öryggisleiðbeiningum á umbúðum pess.

2.5 Innri lýsing

AĐVÖRUN!

Hætta á raflosti.

• Varðandi ljósin inn í þessari vöru og ljós sem varahluti sem seld eru sérstaklega: Pessi ljós eru ætluð að standast öfgakenndar aðstæður í heimilistækjum eins og hitastig, titring, raka eða til að senda upplýsingar um rekstrarstöðu tækisins. Pau eru ekki ætluð til að nota í öðrum tækjum og henta ekki sem lýsing í herbergjum heimila.
• Pessi vara inniheldur ljósgjafa í orkunýtniflokki G.
• Notaðu aðeins ljós með sömu tæknilýsingu.

2.6 Pjónusta

• Hafǒu samband við viðurkennda þjónustumiðstöð til að gera við heimilistækið.
• Notaðu eingöngu upprunalega varahluti.

2.7 Förgun

AĐVÖRUN!

Hætta á meiðslum eða köfnun.

• Hafõu samband við staðbundin yfirvöld fyrir upplýsingar um hvernig skuli farga heimilistækinu.
• Aftengdu tækið frá rafmagni.
• Klipptu rafmagnssnúruna af upp við heimilistækið og fargaðu henni.

3. INNSETNING

ADVÖRUN!

Sjá kafla um Öryggismál.

3.1 Innbyggt

min. 550 600 20 min. 560 558 19 21540 114 589 598 570 594 9 3

(*mm)

min. 550 590 20 min. 560 558 19 21540 114 589 598 570 9 3 594

(*mm)

3.2 Ofninn festur við skápinn

1 Stjórnborð
2 Aflljós/tákn
3 Hnúður fyrir hitunaraðgerðir
4 Skjár
5 Stjórnhnúður (fyrir hitastigið)

6 Hitavísir/tákn
7 Loftsíur fyrir kæliviftuna
8 Hitunareining
9 Ljós
10 Vifta
11 Hilluberarar, lausir
12 Holrými ofnhólfs - Vatnshreinsunarílát
13 Hillustöður

4.2 Aukabúnaður

• Vírhilla

Fyrir kökuform, eldföst ílát, steikta rétti, eldunarílát / diska.

• Bökunarplata

Fyrir rakar og mjúkar kökur, bakaðar vörur, brauð, stórar steikur, frosnar máltíðir og til að ná í vökva sem lekur, t.d. fitu pegar matur er steiktur á vírhillu.

• Grill- / steikingarskúffa

Til að baka og steikja eða sem ílát til að safna fitu.

5. STJÓRNBORD

Til að kveikja á heimilistækinu:

1. Ýttu á hnúðana. Hnúðarnir koma út.
2. Snúǒu hnúðnum fyrir hitunaraðgerðir til að velja aðgerð.
3. Snúðu stjórnhnúðnum til að breyta stillingum.

Til að slökkva á heimilistækinu: snúðu hnúðnum fyrir hitunaraðgerðir í stöðuna slökkt 0

5.2 Skynjarafletir/hnappar

-

Til að stilla klukkuna.

Til að stilla klukkuaðgerð.

Til að stilla klukkuna.

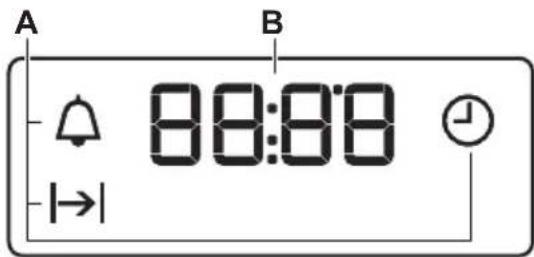

5.3 Skjár

A B 88:88 I→I

A. Klukkuaðgerðir
B. Tímastillir

6. FYRIR FYRSTU NOTKUN

ADVÖRUN!

Sjá kafla um Öryggismál.

6.1 tíminn stilltur

Eftir fyrstu tengingu við rafmagn skaltu bíða par til skjárinn sýnir: „12:00“.

1. , +yttu á til að stilla tímann.

2. • yttu á til að staðfesta að innstilltur tími dags verði vistaður sjálfkrafa eftir 5 sekúndur.

Forhitaðu heimilistækið tómt fyrir fyrstu notkun og fyrstu snertingu við matvæli. Heimilistækið kann að gefa frá sér vonda lykt og reyk. Lofta skal rýmið meðan á forhitun stendur.

1. Fjarlægðu allan aukabúnað og lausa hillubera úr heimilistækinu.

2. Stilltu aðgerðina. Stilltu hámarkshitastigið. Láttu heimilistækið ganga í 1 klst.

3. Stilltu aðgerðina. Stilltu hámarkshitastigið. Láttu heimilistækið ganga í 15 mín.

4. Stilltu aðgerðina. Stilltu hámarkshitastigið. Láttu heimilistækið ganga í 15 mín.

5. Slökktu á heimilistækinu og bíddu par til pað er kalt.

6. Hreinsaðu heimilistækið eingöngu með trefjaklút, volgu vatni og mildu hreinsiefni.

7. Settu fylgihlutina og fjarlægjanlegu hillustoðirnar aftur í sína upphaflegu stöðu.

7. DAGLEG NOTKUN

ADVÖRUN!

Sjá kafla um Öryggismál.

7.1 Hitunaraðgerðir

Létt

Til að kveikja á ljósinu.

Eldun með blæstri

Til að steikja eða steikja og baka mat með sama eldunarhitastigi í fleiri en einni hill-ustöðu, án pess að bragð smitist á milli.

Bökun með rökum blæstri

Bessi aðgerð er hönnuð til að spara orku á meðan eldað er. Pegar þú notar pessa að gerð kann hitastigið í rýminu að vera frá- brugðið innstillta hitastiginu. Hitunarkraftur kann að vera minni. Fyrir frekari upplýsing- ar má sjá kaflann „Dagleg notkun“, ráð fyr- ir: Bökun með rökum blæstri.

Heföbundin matreiðsla / Vatnshreinsun

Til að baka og steikja í einni hillustöðu. Sjá kaflann „Umhirða og hreinsun“ til að fá frekari upplýsingar um: Aqua Clean.

Undirhiti

Til að baka kökur með stökkum botni og til að geyma mat.

Eldun með hefðbundnum blæstri

Til að steikja kjöt og baka kökur. Stilltu á lægra hitastig en á yfir-undir hita þar sem viftan dreifir hitanum jafnt inni í ofninum.

Grill

Til að grilla þunnar sneiðar af mat og til að rista brauð.

Blástursgrillun

Til að steikja stór kjötstykki eða alifuglakjöt á beini á einni hillustöðu. Til að baka gratínrétti og til að brúna.

Affrysta

Til að þíða matvæli (grænmeti og ávexti). Tímalengd affrystingar veltur á magni og stærð frosna matarins.

7.2 Athugasemdir varðandi: Bökun með rökum blæstri

Pessi aðgerð var notuð til að uppfyla skilyrði flokkunar á orkunýtni og visthönnunar (í

samræmi við EU 65/2014 og EU 66/2014). Prófanir í samræmi við: IEC/EN 60350-1.

Ofnhurðin ætti að vera lokuð meðan á matreiðslu stendur þannig að aðgerðin verði ekki fyrir truflun og til þess að ofninn virki með bestu mögulegu orkunýtni.

Kynntu pér kaflann „Ábendingar og ráð“ varðandi eldunarleiðbeiningar, Bökun með rökum blæstri. Kynntu pér kaflann „Orkunýtni“, orkusparnaður varðandi

almennar ráðleggingar hvað orkusparnað varðar.

7.3 Hitunaraðgerð stillt

1. Snúðu hnúðnum fyrir hitunaraðgerðir til að velja hitunaraðgerð.
2. Snúðu stjórnhnúðnum til að velja hitastigið.
3. Pegar eldun lýkur skal snúa hnuðunum í slökkva-stöðuna til að slökkva á heimilistækinu.

8. VIDBÓTARSTILLINGAR

8.1 Viftukæling

Begar heimilistækið gengur kviknar sjálfkrafa á kæliviftunni til að halda yfirborðsflötum heimilistækisins svölum. Ef þú slekkur á heimilistækinu gengur kæliviftan áfram pangað til heimilistækið kólnar.

8.2 Öryggishitastillir

Röng notkun ofnsins eða bilun í ihlutum getur orsakað hættulega ofhitnun. Til að koma í veg fyrir petta, hefur ofninn öryggishitastilli sem rýfur rafmagnstenginguna. Ofninn kveikir sjálfkrafa á sér aftur pegar hitastigið lækkar.

9. TÍMASTILLINGAR

9.1 Tafla fyrir klukkuaðgerðir

Tími dags

Til að stilla, breyta eða sýna tíma dags.

Tímalengd

Til að stilla hversu lengi heimilistækið vinnur.

Mínútumælir

Að setja niðurtalningu. Pessi aðgerð hefur engin áhrif á notkun ofnsins. Pú getur stillt á pessa aðgerð hvenær sem er, einnig pegar slökktr er á heimilistækinu.

9.2 Stilling: Tími dags

1. -yttu endurtekið á til að breyta tíma dags. - blikkar.
2. , + yttu á til að stilla tímann. Eftir um það bil 5 sek hættir blikkið og skjárinn sýnir tímann.
3. blikkar pegar pú tengir heimilistækið við rafmagn, pegar rafmagnsleysi varð eða pegar tíminn er ekki stilltur. + - yttu á til að stilla tímann.

9.3 Stilling: Tímalengd

1. Stilltu hitunaraðgerð og hitastigið.
2. • yttu endurtekið á. - blikkar.
3. , + yttu á til að stilla: Tímalengd.
   Skjárinn sýnir → lólikkar pegar innstilltum tíma er lokið. Hljóðmerkið heyrist og slokknar á heimilistækinu.
4. Yttu á hvaða hnapp sem er til að stöðva merkið.
5. Snúðu hnúðunum í slökkva-stöðuna.

9.4 Stilling: Mínútumælir

1. -yttu endurtekið á. - blikkar.
2. , + yttu á til að stilla tímann. Aðgerðin hefst sjálfkrafa eftir 5 sek. Þegar innstilltum tíma lýkur hljómar merkið.
3. Yttu á hvaða hnapp sem er til að stöðva merkið.
4. Snúðu hnúðunum í slökkva-stöðuna.

9.5 Hætta við: Klukkuaðgerðir

1. -yttu á ítrekað pangað til táknið fyrir klukkuaðgerðina byrjar að blikka.

2. Ýttu á og haltu . —

Klukkuaðgerðin slekkur á sér eftir nokkrar sekúndur.

10. AUKABÚNAĐURINN NOTAĐUR

ADVÖRUN!

Sjá kafla um Öryggismál.

10.1 Aukabúnaður settur í

Lítil skörð efst auka öryggi. Skörðin eru einnig búnaður sem kemur í veg fyrir að hlutir renni af. Háa brúnin umhverfis hilluna kemur í veg fyrir að eldunaráhöld renni niður af hillunni.

Vírhilla

Ýttu hillunni milli stýristanganna á hilluberanum og gakktu úr skugga um að fóturinn snúi niður.

Bökunarplata / Djúp ofnskúffa

Yttu á bökunarplötunni á milli rásanna á hilluberanum.

11. ÁBENDINGAR OG RÁD

Hitastig og eldunartími á töflunum er aðeins til viðmiðunar. Það fer eftir uppskriftunum, gæðum og magni hráefnisins sem notað er.

Heimilistæki pitt kann að baka eða steikja á annan hátt en það heimilistæki sem þú áttir áður. Ábendingarnar hér að neðan mæla með stillingum á hita, eldunartíma og hillustöðu fyrir tilteknar matartegundir.

Teldu hillustöðurnar að neðan frá botni ofnsins.

Ef pú finnur ekki stillingarnar fyrir ákveðna uppskrift skaltu leita að svipaðri uppskrift.

Fyrir almenn ráð um orkusparnað vísast til kaflans „Orkunýtni“.

Táknin á töflunni:

	Tegund matvæla
	Upphitunaraðgerð
	Hitastig
	Aukahlutur
	Hillustaða
	Eldunartími (mín)

11.2 Bökun með rökum blæstri - ráðlagðir fylgihlutir

Notaðu dökk form og ílát sem endurkasta ekki ljósi. Pau gleypa betur hita en ljósir litir og diskar sem endurkasta ljósi.

• Pítsubakki - dökkur, endurkastar ekki ljósi, ummál 28cm
• Bökunarfat - dökkt, endurkastar ekki ljósi, ummál 26cm
• Ramekin-skálar - keramik, ummál 8cm, hæð 5 cm
• Bakki fyrir bökubotn - dökkur, endurkastar ekki ljósi, ummál 28cm

11.3 Bökun með rökum blæstri

Til að fá sem bestan árangur skaltu fylgja uppástungunum sem taldar eru upp í töflunni hér að neðan.

		°C	☐	☐
Snúðar, 12 stykki bökunarplata eða lekabakki 180 2 35 - 40
Rúllutertur, 9 stykki bökunarplata eða lekabakki 180 2 35 - 40
Frosin pítsa, 0.35 kg vírhilla 220 2 35 - 40
Rúlluterta bökunarplata eða lekabakki 170 2 30 - 40
Brúnkaka bökunarplata eða lekabakki 180 2 30 - 40
Frauðréttur, 6 stykki ramekin-skálar úr keramík á vírhillu		200 3 30 - 40
Svampbökubotnar bakki fyrir bökubotn á vírhillu 170 2 20 - 30
Viktoríu-samloka bökunardiskur á vírhillu 170 2 35 - 45
Fiskur soðinn við väegan hita, 0.3 kg	bökunarplata eða lekabakki 180 3 35 - 45
Heill fiskur, 0.2 kg bökunarplata eða lekabakki 180 3 35 - 45
Fiskflök, 0.3 kg pítsufat á vírhillu		180 3 35 - 45
Kjöt soðið við väegan hita, 0.25 kg	bökunarplata eða lekabakki 200 3 40 - 50
Shashlik, 0.5 kg	bökunarplata eða lekabakki 200 3 25 - 35
Smákökkur, 16 stykki	bökunarplata eða lekabakki 180 2 20 - 30
Makkarónur, 20 stykki	bökunarplata eða lekabakki 180 2 40 - 45
Formkökur, 12 stykki	bökunarplata eða lekabakki 170 2 30 - 40
Bragömikið sætabra- uð, 16 stykki	bökunarplata eða lekabakki 170 2 35 - 45
Smákökur úr bökud- eigi, 20 stykki	bökunarplata eða lekabakki 150 2 40 - 50
Tartalettur, 8 stykki	bökunarplata eða lekabakki 170 2 20 - 30
Grænmeti soðið við väegan hita, 0.4 kg	bökunarplata eða lekabakki 180 3 35 - 40
Eggjakaka grænmetis- ætunnar	pítsufat á vírhillu	200 3 30 - 45
Grænmeti frá Miðjarð- arhafinu, 0,7 kg	bökunarplata eða lekabakki 180 4 35 - 40

11.4 Upplýsingar fyrir prófunarstofnanir

Prófanir í samræmi við IEC 60350-1.

Litlar kökur, 16 á plötu	Heföbundin mat-reiðsla	Bökunarplata 3 170 20 - 35
Litlar kökur, 16 á plötu	Eldun með hefð-bundnum blæstri	Bökunarplata 3 160 20 - 35
Litlar kökur, 16 á plötu	Eldun með hefð-bundnum blæstri	Bökunarplata 1 og 3 160 20 - 35
Eplabaka, 2 dósir ∅20 cm	Heföbundin mat-reiðsla	Vírhilla 1 170 70 - 90
Eplabaka, 2 dósir ∅20 cm	Eldun með hefð-bundnum blæstri	Vírhilla 2 160 70 - 90
Svampterta, kök-umót ∅26 cm	Heföbundin mat-reiðsla	Vírhilla 2 170 35 - 45
Svampterta, kök-umót ∅26 cm	Eldun með hefð-bundnum blæstri	Vírhilla 2 160 35 - 45
Smjörbrauð 1)	Heföbundin mat-reiðsla	Bökunarplata 3 150 20 - 35
Smjörbrauð 1)	Eldun með hefð-bundnum blæstri	Bökunarplata 3 150 20 - 35
Bauðrist 1)	Grill Vírhilla 3 hámark 1 - 5

1) Forhita heimilistækið í 10 minútur.

12. UMHIRDA OG HREINSUN

ADVÖRUN!

Sjá kafla um Öryggismál.

12.1 Athugasemdir varðandi prif

Hreinsiefni

• Hreinsaðu heimilistækið að framan eingöngu með trefjaklút með volgu vatni og mildu hreinsiefni. Hreinsaðu og kannaðu dyrapéttiborðann í ramma hólfsins.
• Notaðu prifalausn til að prífa málmfleti.
• Prífǒu bletti með mildu hreinsiefni.
• Hreinsaðu heimilistækið að innan eftir hverja notkun. Fituuppsöfnun eða aðrar leifar geta valdið eldsvoða.

Dagleg notkun

• Raki getur þést í heimilistækinu eða á glerplötum hurðarinnar. Til að minnka þéttingu skaltu láta heimilistækið vera í gangi í 10 mínútur áður en þú byrjar að elda í því. Ekki geyma mat í heimilistækinu lengur en í 20 mínútur. Purrkaðu heimilistækið að innan eingöngu með örtrefjaklút eftir hverja notkun.

Aukabúnaður

• Prífõu alla aukahluti eftir hverja notkun og leyfõu peim að ñorna. Notið eingöngu trefjaklút með heitu vatni og mildu hreinsiefni. Ekki skal hreinsa aukahlutina í upppvottavél.
• Ekki prífa viðloðunarfríu aukahlutina með slípandi hreinsiefni eða hlutum með beittum brúnum.

12.2 Fjarlægðu hilluberana

Til að hreinsa heimilistækið skaltu fjarlægja hilluberana.

1. Slökktu á heimilistækinu og bíddu par til bað er kalt.
2. Togaðu framhluta hilluberans frá hliðarveggnum.
3. Togaðu afturenda hilluberans frá hliðarveggnum og fjarlægðu hann.

1 2

1. Komdu hilluberunum fyrir í öfugri röð.

12.3 Vatnshreinsun

Petta hreinsunarferli notar raka til að fjarlægja fitu og mataragnir sem eftir verða í heimilistækinu.

1. Helltu vatni í hólf ofnrýmisins: 150 ml.
2. Stilltu á aðgerðina .☐
3. Stilltu hitastigið á 90 °C.
4. Láttu heimilistækið vinna í 30 mín.
5. Slökktu á heimilistækinu.
6. Bíddu par til heimilistækið er orðið kalt. Þurrkaðu hólfið með mjúkum klút.

12.4 Hurð fjarlægð og ísett

Ofnhurðin er með tvær glerplötur. Pú getur losað ofnhurðina og fjarlægt innri glerplötuna til að hreinsa hana. Lestu allar leiðbeiningar um „Hurð fjarlægð og ísett“ áður en pú fjarlægir glerplöturnar.

VARÚD!

Ekki nota heimilistækið án glerplatanna.

1. Opnaðu hurðina að fullu og haltu við báðar lamirnar.

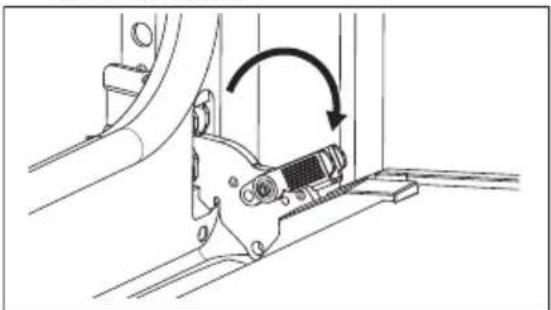

1. Lyftu og togaðu í krækjurnar þar til þær smella í stað.

1. Lokaðu ofnhurðinni hálfa leið í fyrstu opnu stöðuna. Lyftu síðan og togaðu til að fjarlægja hurðina úr sæti sínu.

1. Settu hurðina niður á mjúkan klút á stöðugum fleti og losaðu læsingarkerfið til að fjarlægja innri glerplötuna.

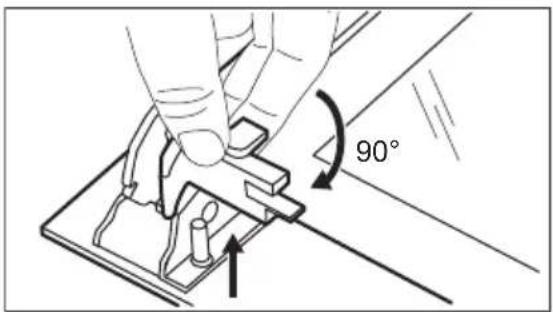

1. Snúðu festingunum 90° og losaðu pær úr sætum sínum.

90°

1. Lyftu fyrst gætilega og fjarlægðu síðan glerplötuna.

1 2

1. Hreinsaðu glerplöturnar með vatni og sápu. Purrkaðu glerplöturnar varlega. Ekki skal hreinsa glerplöturnar í uppbvottavél.

2. Að hreinsun lokinni skaltu setja glerplötuna og ofnhurðina aftur á ofninn. Ef hurðin hefur verið rétt sett upp þá muntu heyra smell þegar þú lokar krækjunum. Þegar hún er rétt sett í, smellur hurðarklæðningin.

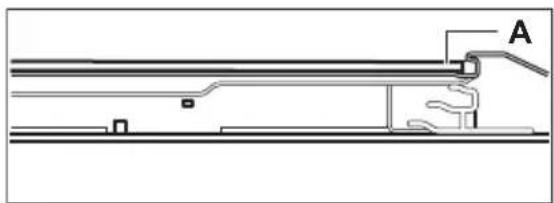

Gættu pess að setja innri glerplötuna A rétt í sætið.

12.5 Skipt um Ijósið

AĐVÖRUN!

Hætta á raflosti. Ljósið getur verið heitt.

1. Slökktu á heimilistækinu og bíddu par til pað er kalt.
2. Aftengdu tækið frá aðalæðinni.
3. Settu klútinn á botninn í ofninum.

Bakljós

1. Snúðu glerhlífinni til að fjarlægja hana.
2. Hreinsaðu glerhlífina.
3. Skiptu um peru með viðeigandi 300 °C hitaþolinni ljósaperu.
4. Komdu glerhlífinni fyrir.

13. BILANALEIT

ADVÖRUN!

Sjá kafla um Öryggismál.

13.1 Hvað skal gera ef...

Hafǒu samband við viðurkennda þjónustumiðstöð ef um atvik er að ræða sem ekki er að finna í þessari töflu.

Vandamál Orsök og úrræði

Heimilistækið hitnar ekki. Rafmagnsörygginu hefur slegið út. Gakktu úr skugga um að öryggið sé ástæða bilunarinnar. Ef vandamálið heldur áfram skal hafa samband við rafvirkja.

Vandamál Orsök og úrræði

Dyrapéttiborðinn er skemmdur.	Ekki nota heimilistækið.Hafǒu samband við viður-kennda þjónustumiðstöð.
Skjárinn sýnir „12.00“. Rafmagnið fórf af. Stilltu tíma dags.
Ljósið virkar ekki. Ljósaperan er ónýt. Skiptu um ljósið. Sjá „Umhirða og hreinsun“, Skipt um peruna.

13.2 Pjónustugögn

Ef pú getur ekki sjálf(ur) fundið lausn á vandamálinu skaltu hafa samband við söluaðila eða viðurkennda pjónustumiðstöð.

Pær nauðsynlegu upplýsingar sem pjónustumiðstöðin parf á að halda eru á merkiplötunni. Merkiplatan er staðsett á fremri rammanum á heimilistækinu. Hún er sýnileg pegar pú opnar ofninn. Fjarlægðu ekki merkiplötuna af heimilistækinu.

Við mælum með því að þú skrifir upplýsingarnar hér:

Módel (MOD.):

Vörunúmer (PNC):

Raðnúmer (S.N.):

14. ORKUNÝTNI

14.1 Vöruupplýsingar og vöruupplýsingaskjal í samræmi við reglugerðir ESB um visthönnun og merkingar fyrir orkuupplýsingar

Heiti birgja Electrolux
Auðkenni tegundar	EOK4B0K1 944068420EOK4B0W1 944068421
Orkunýtnistuðull 95.1
Orkunýtniflokkur A
Orkunotkun með staðlaðri hleðslu, hefðbundinn hamur 0.89 kWh/lotu
Orkunotkun með staðlaðri hleðslu, viftudrifinn hamur 0.78 kWh/lotu
Fjöldi holrýma 1
Hitagjafi Rafmagn
Hljóðstyrkur 65 l
Tegund ofns Innbyggður ofn
Massi	EOK4B0K1 28.8 kg
	EOK4B0W1 28.8 kg
IEC/EN 60350-1 - Rafmagnseldunartæki til heimilisnota - 1. hluti: Svið, ofnar, gufuofnar og grill - Tegundir afkast-amælinga.

14.2 Vöruupplýsingar fyrir orkunotkun og hámarkstíma til að ná viðeigandi lágorku-ham

Rafmagnsnotkun í biðham 0.8 W

Hámarkstími sem parf til að búnaðurinn nái sjálfkrafa viðeigandi lágorku-ham 20 mín

14.3 Ráð um orkusparnað

Eftirfarandi ráð hér að neðan munu hjálpa pér að við orkusparnað pegar pú notar heimilistækið pitt.

Gættu pess að hurðin á heimilistækinu sé almennilega lokuð pegar tækið er í gangi.

Ekki opna hurðina á heimilistækinu of oft á meðan eldað er. Haltu kanti hurðarinnar hreinum og gættu pess að hann sé vel festur á sínum stað.

Notaðu eldhúsáhöld úr málmi og dökk, mött ílát til að bæta orkusparnað.

Forhitaðu ekki heimilistækið fyrir eldun nema mælt sé sérstaklega með því.

Hafǒu eins stutt hlé í bakstrinum og mögulegt er pegar pú undirbýrð nokkra rétti í einu.

Eldun með viftu

Pegar mögulegt er skaltu nota eldunaraðgerðir með viftu til að spara orku.

Hitaeftirstöðvar

Pegar eldun tekur lengri tíma en 30 minútur skaltu lækka hita heimilistækisins eins mikið og hægt er 3 - 10 minútum áður en eldun er

lokið. Afgangshiti inn í heimilistækinu mun halda áfram að elda matinn.

Notaðu afgangshitann til að halda matnum heitum eða til að hita upp aðra rétti.

Halda mat heitum

Veldu lægstu mögulegu hitastillinguna til að nota afgangshita og halda matnum heitum.

Bökun með rökum blæstri

Aðgerð hönnuð til að spara orku á meðan eldað er.

15. UMHVERFISMÁL

Endurvinna parf öll efni merkt tákninu Setjið umbúðirnar í viðeigandi sorpílát til endurvinnslu. Leggið ykkar að mörkum til verndar umhverfinu og heilsu manna og dýra og endurvinnið rusl sem fylgir raftækjum og raftrænum búnaði. Hendið ekki

heimilistækjum sem merkt eru með tákninu í venjulegt heimilisrusl. Farið með vöruna í næstu endurvinnslustöð eða hafið samband við sveitarfélagið.

Velkommen til Electrolux! Takk for at du valgte produktet vårt.
