Produkttype	Indbygningsovn
Mærke	Electrolux
Model	EOK4B0K1
Energiklasse	A
Energieffektivitetsindeks	95,1
Energiforbrug (konventionel)	0,89 kWh/cyklus
Energiforbrug (varmluft)	0,78 kWh/cyklus
Nyttigt volumen	65 L
Højde (front)	598 mm
Højde (bagside)	579 mm
Bredde (front)	594 mm
Bredde (bagside)	558 mm
Dybde	561 mm
Indbygningsdybde	540 mm
Dybde med åben låge	1007 mm
Nettovægt	28,8 kg
Antal ovnrum	1
Varmekilde	Elektricitet
Madlavningsfunktioner	Varmluft, Fugtig varmluft, Over/Undervarme, Bagebund, Gril, Turbogrill, Optøning, Belysning, Aqua Clean-rensning
Medfølgende tilbehør	Metalrist, bageplade, stegepande
Rengøring	Aqua Clean, Aftagelige ovnriste, Aftagelig dobbeltglaslåge
Indvendig belysning	Udskiftelig pære, energiklasse G, tåler 300 °C
Strømkabellængde	1100 mm
Maksimal temperatur	Ikke specificeret i manualen (estimeret: 250 °C)

Ofte stillede spørgsmål - EOK4B0K1 ELECTROLUX

Hvordan indstiller jeg uret på Electrolux EOK4B0K1 ovnen?

Ved første tænding viser displayet 12:00. Tryk på knapperne + og - for at indstille uret. Automatisk bekræftelse efter 5 sekunder. Ved strømafbrydelse gentages processen.

Hvad gør jeg, hvis ovnens belysning ikke virker?

Pæren er sandsynligvis sprunget. Sluk og tag stikket ud. Fjern glasskærmen (drej den) og udskift pæren med en egnet pære, der tåler 300 °C. Sæt skærmen på igen.

Hvordan bruger jeg Aqua Clean-rensningen?

Hæld 150 ml vand i ovnrummets bund. Vælg funktionen Aqua Clean-rensning (Over/Undervarme) ved 90 °C i 30 minutter. Efter stop, lad det køle af og tør indersiden af med en blød klud.

Hvilket tilbehør følger med ovnen EOK4B0K1?

Ovnen leveres med en metalrist, en bageplade og en stegepande. Aftagelige ovnriste medfølger også.

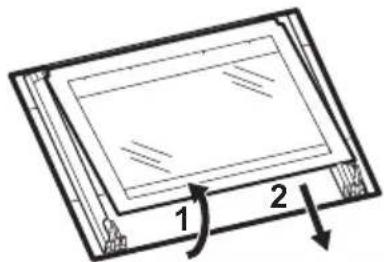

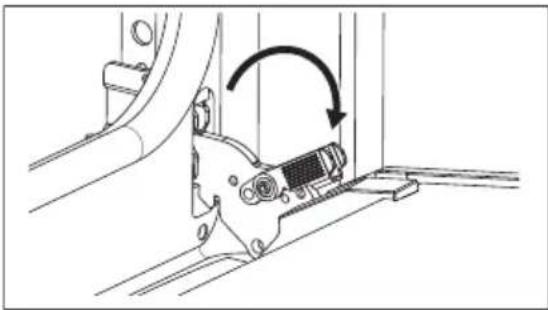

Hvordan fjerner jeg ovnlågen for at rengøre den?

Åbn lågen helt, løft hængselspærrene op, indtil de klikker. Luk lågen halvt, løft og træk for at fjerne lågen. For indvendigt glas: lås fastgørelserne op (drej 90°), fjern glaspladen. Rengør med sæbevand og saml i omvendt rækkefølge.

Hvad betyder koden '12.00' på displayet?

Denne kode indikerer en strømafbrydelse. Du skal blot indstille uret igen ved at trykke på knapperne + og -.

Hvad er energiklassen for Electrolux EOK4B0K1 ovnen?

Energiklassen er A med et energieffektivitetsindeks på 95,1. Forbruget i konventionel tilstand er 0,89 kWh/cyklus og i varmluft 0,78 kWh/cyklus.

Hvordan sparer jeg energi med denne ovn?

Brug funktionen Fugtig varmluft, forvarm kun hvis angivet, sænk temperaturen 3-10 min før afslutningen for at udnytte restvarme, og åbn lågen så lidt som muligt.

Hvad er de minimale indbygningsmål?

Minimal skabs højde: 590 mm (600 mm under bordplade). Bredde: 560 mm. Dybde: 550 mm. En ventilationsåbning på 560x20 mm er påkrævet bagpå.

Hvordan starter jeg ovnen for første gang?

Fjern alt tilbehør og stativer. Opvarm den tomme ovn til maksimal temperatur med funktionerne Varmluft (1 time), Over/Undervarme (15 min) og Gril (15 min). Luft ud. Efter afkøling rengør med en mikrofiberklud og mildt rengøringsmiddel.

BRUGSANVISNING EOK4B0K1 ELECTROLUX

få rådgivning, brochurer, fejlfinding, service- og reparationsinformation:

www.electrolux.com/support

Ret til ændringer uden varsel forbeholdes.

INDHOLDSFORTEGNELSE

1. OM SIKKERHED....2
2. SIKKERHEDSANVISNINGER.... 4
3. INSTALLATION....7
4. PRODUKTBESKRIVELSE....8
5. BETJENINGSPANEL....8
6. F∅R F∅RSTE ANVENDELSE....9
7. DAGLIG BRUG....9
8. EKSTRAFUNKTIONER....10
9. URFUNKTIONER....10
10. BRUG AF TILBEH∅RET....11
11. RÅD OG TIPS.... 11
12. VEDLIGEHOLDELSE OG RENG∅RING....13
13. FEJLFINDING.... 15
14. ENERGIEFFEKTIV.... 16
15. MILJ∅HENSYN....17

1. ⚠OM SIKKERHED

Læs brugsanvisningen grundigt, før apparatet installeres og tages i brug. Producenten påtager sig intet ansvar for eventuelle skader, der er resultatet af forkert installation eller brug. Opbevar altid brugsanvisningen på et sikkert og tilgængeligt sted til senere opslag.

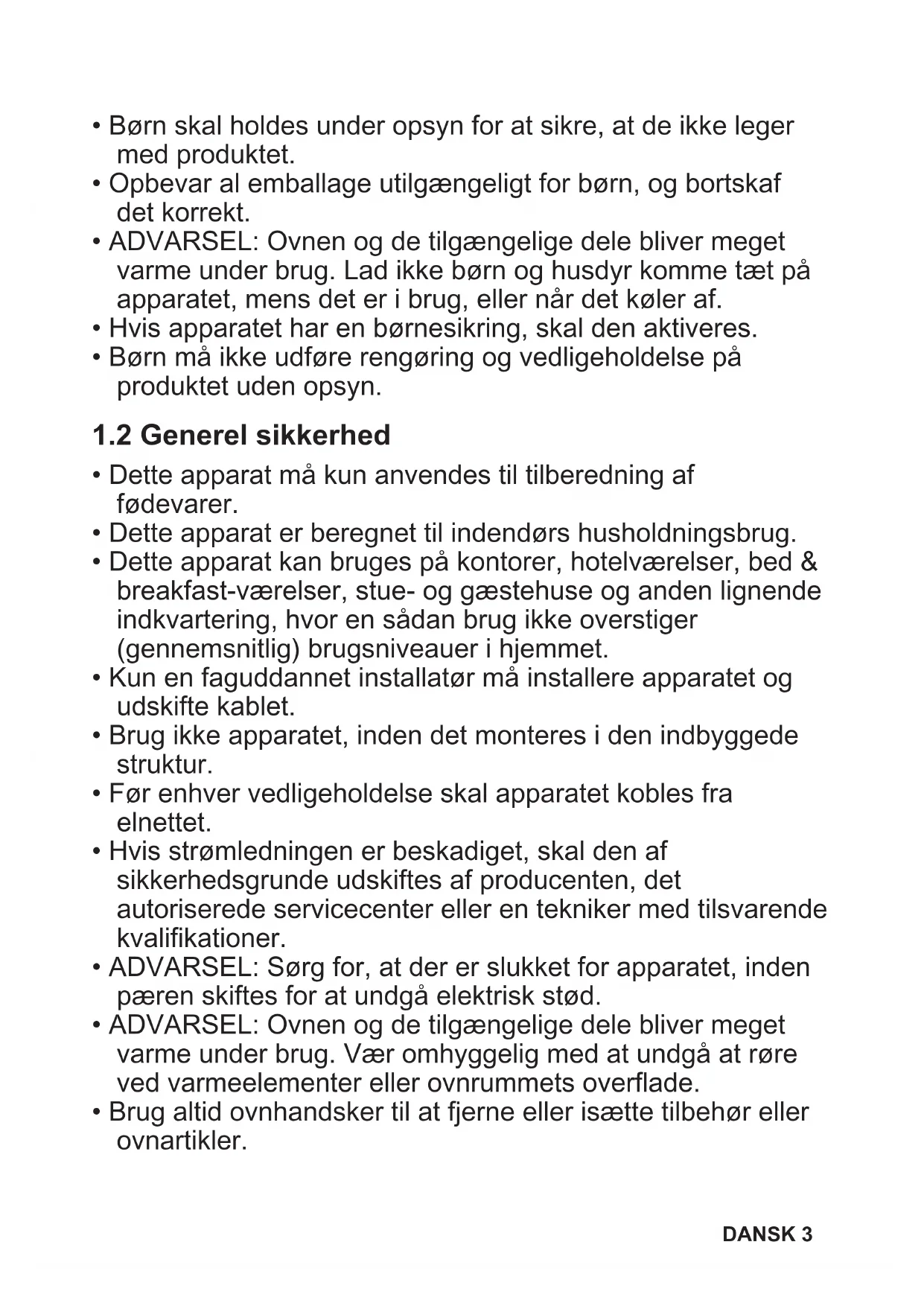

1.1 Sikkerhed for børn og sårbare personer

- Apparatet må kun bruges af børn fra 8 år og opefter samt af personer med nedsat fysisk, sensorisk eller psykisk funktionsevne, eller som mangler den nødvendige erfaring eller viden, hvis de er under opsyn eller er blevet instrueret i at bruge apparatet på en sikker måde samt forstår de farer, det indebærer. Børn under 8 år og personer med omfattende og komplekst handicap skal holdes på afstand af apparatet, medmindre de overvåges konstant.

• Børn skal holdes under opsyn for at sikre, at de ikke leger med produktet.
• Opbevar al emballage utilgængeligt for børn, og bortskaf det korrekt.
• ADVARSEL: Ovnen og de tilgængelige dele bliver meget varme under brug. Lad ikke børn og husdyr komme tæt på apparatet, mens det er i brug, eller når det køler af.
• Hvis apparatet har en børnesikring, skal den aktiveres.
• Børn må ikke udføre rengøring og vedligeholdelse på produktet uden opsyn.

1.2 Generel sikkerhed

• Dette apparat må kun anvendes til tilberedning af fødevarer.
• Dette apparat er beregnet til indendørs husholdningsbrug.
• Dette apparat kan bruges på kontorer, hotelværelser, bed & breakfast-værelser, stue- og gæstehuse og anden lignende indkvartering, hvor en sådan brug ikke overstiger (gennemsnitlig) brugsniveauer i hjemmet.
• Kun en faguddannet installatør må installere apparatet og udskifte kablet.
• Brug ikke apparatet, inden det monteres i den indbyggede struktur.
• Før enhver vedligeholdelse skal apparatet kobles fra elnettet.
• Hvis strømledningen er beskadiget, skal den af sikkerhedsgrunde udskiftes af producenten, det autoriserede servicecenter eller en tekniker med tilsvarende kvalifikationer.
• ADVARSEL: Sørg for, at der er slukket for apparatet, inden pæren skiftes for at undgå elektrisk stød.
• ADVARSEL: Ovnen og de tilgængelige dele bliver meget varme under brug. Vær omhyggelig med at undgå at røre ved varmeelementer eller ovnummets overflade.

• Brug altid ovnhandsker til at fjerne eller isætte tilbehør eller ovnartikler.

• Træk først ovnribberne og derefter den bageste ende væk fra sidevæggene for at fjerne ovnribberne. Montér ovnribberne i modsat rækkefølge.

• Brug ikke damprenser til at rengøre apparatet.
• Brug ikke skrappe slibende rengøringsmidler eller skarpe metalskrabere til at rengøre glasset i kogesektionens hængslede låg. De kan ridse overfladen, med det resultat, at glasset knuses.

2. SIKKERHEDSANVISNINGER

2.1 Installation

ADVARSEL!

Apparatet må kun installeres og tilsluttes af en sagkyndig.

• Fjern al emballagen.
- Undlad at installere eller bruge et beskadiget apparat.
- Følg installationsvejledningen, der følger med apparatet.
- Vær altid forsigtig, når du flytter apparatet, da det er tungt. Brug altid sikkerhedshandsker og lukket fodtøj.
- Træk aldrig i apparatet i håndtaget.
- Installér apparatet et sikkert og velegnet sted, der opfylder installationskrav.
- Mindsteafstanden til andre apparater og enheder skal overholdes.
- Før du monterer ovnen, skal du kontrollere, om ovnlågen åbner uden modstand.
- Apparatet er udstyret med et elektrisk afkølingssystem. Det skal betjenes med den elektriske strømforsyning.

Kabinettets minimumshøj-de (kabinets minimumshøj-de under bordpladen) 590 (600) mm

Kabinet, bredde 560 mm

Kabinet, dybde 550 (550) mm

Højde foran på apparatet 598 mm

Højde bagest på apparatet 579 mm

Bredde foran på apparatet 594 mm

Bredde bagest på apparatet	558 mm
Apparatets dybde 561 mm
Apparatets indbygnings-dybde	540 mm
Dybde med åben dør 1007 mm
Ventilationsåbning mini-mumsstørrelse. Åbning pla-ceret på bundens bageste side	560x20 mm
Længden på ledninger til strømforsyning. Ledning placeret i højre hjørne af bagsiden	1100 mm
Monteringsskruer 4x25 mm

2.2 El-forbindelse

ADVARSEL!

Risiko for brand og elektrisk stød.

• Alle elektriske tilslutninger skal udføres af en kvalificeret elektriker.
• Apparatet skal tilsluttes strøm m/jord, jvf. Stærkstrømsreglementet.
• Sørg for, at parametrene på typeskiltet er kompatible med nettilslutningens elektriske mærkeværdier.
• Brug altid en korrekt monteret lovlig stikkontakt.
• Brug ikke multistikadaptere og forlængerledninger.
• Pas på, du ikke beskadiger netstikket og netledningen. Hvis der bliver behov for at

udskifte netledningen, skal det udføres af vores autoriserede servicecenter.

• Elledninger må ikke komme i berøring med eller nær ved apparatets låge, især när det er tændt, eller lågen er varm.
• Beskyttelsen mod elektrisk stød fra strømførende og isolerede dele skal fastgøres, så den ikke kan fjernes uden værktøj.
• Sæt først netstikket i stikkontakten ved installationens afslutning. Sørg for, at der er adgang til elstikket efter installationen.
• Hvis stikkontakten er løs, må du ikke sætte netstikket i.
• Undgå at slukke for apparatet ved at trække i netledningen. Tag altid selve netstikket ud af kontakten.
• Brug kun korrekte isoleringsenheder: Gruppeafbrydere, sikringer (sikringer med skruegevind skal tages ud af fatningen), fejlstrømsrelæer og kontaktorer.
• Apparatets installation skal udføres med et isolationsudstyr, så forbindelsen til lysnettet kan afbrydes på alle poler. Isolationsudstyret skal have en brydeafstand på mindst 3 mm.
• Dette apparat er forsynet med et stik og en strømledning.

Tilgængelige tilslutningskabler til installation eller udskiftning for Europa:

H07 RN-F, H05 RN-F, H05 RRF, H05 VV-F, H05 V2V2-F (T90), H05 BB-F

Se den samlede effekt på typeskiltet for denne del af kablet. Du kan også se i tabellen:

Samlet effekt (W) Kablets tværsnit (mm²)

maksimum 1380 3x0.75

maksimum 2300 3x1

maksimum 3680 3x1.5

Jordledningen (grønt/gult kabel) skal være 2 cm længere end den brune fase og de blå neutrale kabler.

2.3 Brug

ADVARSEL!

Risiko for personskade, forbrændinger og elektrisk stød eller eksplosion.

• Apparatets specifikationer må ikke ændres.
• Sørg for, at ventilationsåbningerne ikke er blokerede.
• Lad ikke apparatet være uden opsyn under drift.
• Sluk for apparatet efter hver brug.
• Vær forsigtig, når du åbner apparatets låge, hvis apparatet er i brug. Der kan slippe varm luft ud.
• Betjen ikke apparatet med våde hænder, eller när det har kontakt med vand.
• Tryk ikke på den åbne läge.
• Brug ikke apparatet som arbejds- eller frasætningsplads.
• Åbn apparatets låge forsigtigt. Brug af ingredienser med alkohol kan forårsage en blanding af alkohol og luft.
• Lad ikke gnister eller åben ild komme i kontakt med apparatet, när du åbner lägen.
• Brug altid glas og krukker, der er godkendt til konserveringsformål.
• Læg ikke brændbare produkter eller genstande, der er våde med brændbare produkter i nærheden af eller på apparatet.

ADVARSEL!

Risiko for beskadigelse af apparatet.

• Sådan undgås skader eller misfarvning af emaljen:
• Stil ikke ovnfaste fade eller andre genstande direkte i apparatet.
  – Læg ikke aluminiumsfolie direkte på bunden af ovnrummet.
  – Hæld ikke vand direkte ind i det varme apparat.
  – Hold ikke fugtige fade og madvarer i apparatet, när du har afsluttet tilberedningen.
  – Vær forsigtig, när du fjerner eller monterer tilbehøret.

• Farveændring af emaljen eller rustfrit stål forringer ikke apparatets ydeevne.

• Brug en bradepande til fugtige kager. Frugtsaft forårsager pletter, der kan være permanente.

• Tilbered altid mad med lågen lukket.
• Hvis produktet installeres bag et møbelpanel (f.eks. en dør), skal du sørge for, at døren aldrig lukkes, mens produktet er tændt. Der kan opbygges varme og fugt bag et lukket møbelpanel, hvilket kan forårsage efterfølgende skade på produktet, huset eller gulvet. Luk ikke møbelpanelet, før produktet er kølet helt af efter brug.

Risiko for personskade, ild eller beskadigelse af apparatet.

• Sluk for apparatet, og tag stikket ud af kontakten inden vedligeholdelse.
• Kontrollér, at apparatet er kølet af. Der er risiko for, at ovnglasset går i stykker.
• Udskift øjeblikkeligt ovnglassets paneler, hvis de er beskadigede. Kontakt det autoriserede servicecenter.
  • Vær forsigtig, når du tager lågen af apparatet. Døren er tung!
• Rengør apparatet jævnligt for at forhindre forringelse af overfladematerialet.
• Rengør apparatet med en fugtig, blød klud. Brug kun neutralt rengøringsmiddel. Brug ikke slibende midler, skuresvampe, opløsningsmidler eller metalgenstande.
• Hvis du bruger en ovnspray, skal du følge instruktionerne på dens emballage.

2.5 Indvendig belysning

ADVARSEL!

Risiko for elektrisk stød.

• Vedrørende lampe(rne) i dette produkt og reservedelslamper, der sælges separat: Disse lamper er beregnet til at modstå ekstreme fysiske forhold i husholdningsapparater, såsom temperatur, vibration, fugt, eller er beregnet til at signalere information om apparatets driftsstatus. De er ikke beregnet til at blive brugt i andre apparater, og de er ikke velegnede til belysning af rum.
• Dette produkt indeholder en lyskilde i energieffektivitetsklasse G.
• Brug kun lamper med de samme specifikationer.

2.6 Service

• Kontakt det autoriserede servicecenter for at få repareret apparatet.
• Brug kun originale reservedele.

2.7 Bortskaffelse

ADVARSEL!

Risiko for personskade eller kvælning.

• Kontakt din genbrugsplads ang. oplysninger om, hvordan produktet bortskaffes korrekt.
• Tag stikket ud af kontakten.
• Klip kablet af tæt på produktet, og bortskaf det.

3. INSTALLATION

ADVARSEL!

Se kapitlerne om sikkerhed.

3.1 Indbygning

min. 550 600 20 min. 560 558 19 21540 114 589 598 570 594 9 3

(*mm)

min. 550 590 20 min. 560 558 19 21540 114 589 598 570 9 3 594

(*mm)

3.2 Fastgørelse af ovnen til skab

6 Temperaturkontrollampe/symbol
7 Luftkanal til køleblæseren
8 Varmelegeme
9 Ovnlys
10 Blæser
11 Ovnribbe, udtagelig
12 Ovnrumsprægning - Vandrensningsbeholder
13 Ovnribber

4.2 Tilbehør

• Grillrist

Til kageforme, ovnfaste fade, stegefade, kogegrej/fade.

- Bageplade

Til fugtige kager, bagværk, brød, store stege, frosne måltider og til at opsamle dryppende væsker, f.eks. fedt, når der steges mad på grillristen.

- Grill-/bradepande

Til bagning og stegning eller som en pande til opsamling af fedt.

5. BETJENINGSPANEL

5.1 Sådan tændes og slukkes produktet

Sådan tændes for produktet:

1. Tryk på knapperne. Knapperne popper ud.
2. Drej ovnfunktionsknappen for at vælge en funktion.
3. Drej temperaturknappen for at justere indstillingerne.
   For at slukke for produktet: drej ovnfunktionsknappen til off position 0

5.2 Sensorfelter/knapper

-

Indstilling af tiden.

Indstilling af en urfunktion.

Indstilling af tiden.

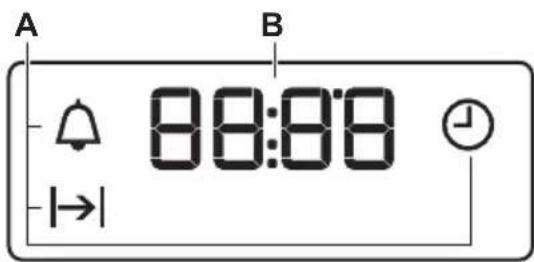

5.3 Display

A B 88:88 I→I

A. Urfunktioner
B. Timer

6. F∅R F∅RSTE ANVENDELSE

ADVARSEL!

Se kapitlerne om sikkerhed.

6.1 Indstilling af tiden

Efter den første strømtilslutning skal du vente, til displayet viser: "12:00".

1. , + tryk for at indstille tiden.
2. -tryk for at bekræfte det, ellers gemmes den indstillede aktuelle tid automatisk efter 5 sekunder.

6.2 Indledende forvarmning og rengøring

Forvarm det tomme produkt før ibrugtagning og kontakt med fødevarer. Produktet kan udsende ubehagelig lugt og røg. Ventiler rummet under forvarmning.

1. Fjern alt tilbehør og udtagelige ovnribber fra produktet.
2. Indstil funktionen .Indstil den maksimale temperatur. Lad produktet være tændt i 1 t.
3. Indstil funktionen .Indstil den maksimale temperatur. Lad produktet være tændt i 15 min.
4. Indstil funktionen . Indstil den maksimale temperatur. Lad produktet være tændt i 15 min.
5. Sluk for produktet, og vent til det er blevet koldt.
6. Brug kun en mikrofiberklud, varmt vand og et mildt rengøringsmiddel til at rengøre produktet og tilbehøret, .
7. Sæt tilbehør og udtagelige ovnribber tilbage på deres oprindelige placering.

7. DAGLIG BRUG

ADVARSEL!

Se kapitlerne om sikkerhed.

7.1 Ovnfunktioner

Lys

Tænd for ovnlyset.

Varmluft

Stegning eller stegning/bagning af mad med samme tilberedningstemperatur på flere ovnribber, uden at de forskellige retter får afsmag af hinanden.

Fugtig varmluft

Denne funktion er beregnet til at spare energi under madlavning. Når du bruger denne funktion, kan temperaturen inde i produktet afvige fra den indstillede temperatur. Varmeeffekten kan blive reduceret. Få flere oplysninger i kapitlet "Daglig brug", Bemærkninger til: Fugtig varmluft.

Over-/undervarme / Rengøring med vand

Bagning og stegning af mad på én ovnribbe.

Bagning af kager med sprød bund og konservering af mad.

Varmluft

Stegning af kød og bagning af kager. Indstil en lavere temperatur end ved over-/undervarme, da blæseren fordeler varmen jævnt i ovnens indre.

Grillstegning

Grillstegning af tynde stykker mad og ristning af brød.

Turbogrill

Stegning på én ovnribbe af større stykker kød eller fjerkræ med ben. Gratin og bru- ning.

Optøning

Optøning af madvarer (grøntsager og frugt). Optøningstiden afhænger af mængde og størrelse af de frosne madvarer.

7.2 Bemærkninger til: Fugtig varmluft

Denne funktion blev brugt til at overholde kravene til energieffektivitetsklasse og økodesign (i henhold til EU 65/2014 og EU 66/2014). Test i overensstemmelse med: IEC/EN 60350-1.

Ovnlågen skal være lukket under tilberedningen, så funktionen ikke afbrydes,

og ovnen kører med den højest mulige energieffektivitet.

Se kapitlet "Råd" for at få oplysninger om tilberedning, Fugtig varmluft. Se kapitlet "Energieffektivitet", Energibesparelse for generelle anbefalinger til energibesparelse.

7.3 Indstilling af en ovnfunktion

1. Drej ovnfunktionsknappen for at vælge en ovnfunktion.
2. Drej betjeningsknappen for at vælge temperaturen.
3. Når tilberedningen er slut, skal du dreje knapperne til slukket position for at slukke for produktet.

8. EKSTRAFUNKTIONER

8.1 Køleblæser

Når ovnen er tændt, tændes køleblæseren automatisk for at holde ovnens overflader kølige. Hvis du slukker for ovnen, kan køleblæseren fortsætte med at køre, indtil ovnen køler ned.

8.2 Sikkerhedstermostat

Forkert betjening af ovnen eller defekte komponenter kan medføre farlig overopvarmning. For at hindre dette er ovnen forsynet med en sikkerhedstermostat, som afbryder strømforsyningen. Når temperaturen er faldet, tændes ovnen automatisk igen.

9. URFUNKTIONER

For at indstille, ændre eller kontrollere aktuel tid.

Varighed

Til at indstille, hvor længe produktet skal køre.

Minutur

Bruges til at indstille en nedtælling. Denne funktion påvirker ikke ovnens funktion. Du kan til enhver tid indstille denne funktion, også når produktet er slukket.

9.2 Indstilling: Aktuel tid

1. • tryk gentagne gange for at ændre den aktuelle tid. blinker.
2. , + tryk for at indstille tiden. Efter ca. 5 sek stopper det blinkende lys, og displayet viser den aktuelle tid.

- blinker, när du tilslutter produktet til elforsyningen, när der har været strømafbrydelse, eller när timeren ikke er indstillet. + - tryk for at indstille tiden.

9.3 Indstilling: Varighed

1. Indstil en ovnfunktion og temperaturen.
2. -tryk gentagne gange. - blinker.
3. , + tryk for at indstille: Varighed. Displayet viser |→|←blinker, når den indstillede tid slutter. Signalet lyder, og produktet slukkes.
4. Tryk på en vilkårlig knap for at slå lydsignalet fra.
5. Drej knapperne til off positionen.

9.4 Indstilling: Minutur

1. -tryk gentagne gange. - blinker.

2. , + tryk for at indstille tiden.
   Funktionen starter automatisk efter 5 sek. Signalet lyder, när den indstillede tid er gået, .

3. Tryk på en vilkårlig knap for at slå lydsignalet fra.
4. Drej knapperne til off positionen.

9.5 Annullerer: Urfunktioner

1. -tryk gentagne gange, indtil symbolet for urfunktionen begynder at blinke.
2. Tryk og hold nede.
   Urfunktionen slukkes efter nogle få sekunder.

10. BRUG AF TILBEH∅RET

ADVARSEL!

Se kapitlerne om sikkerhed.

10.1 Isætning af tilbehør

En lille fordybning i toppen øger sikkerheden. Fordybningerne er også tippesikringer. Den høje kant forhindrer kogegrej i at glide af.

Grillrist

Indsæt risten mellem ovnribbens skinner, og sørg for, at fødderne peger nedad.

Bageplade / Dyb bradepande

Skub pladen mellem ovnribbens skinner.

11. RÅD OG TIPS

11.1 Anbefalinger til tilberedning

Tabellernes temperaturer og tilberedningstider er kun vejledende. De afhænger af opskrifterne samt kvaliteten og mængden af de anvendte ingredienser.

Dit produkt bager eller steger muligvis på en anden måde end det, du havde før. Rådene herunder viser anbefalede indstillinger for temperatur, tilberedningstid og ovnribbe for specifikke typer mad.

Tæl ovnribberne fra bunden af ovnen.

Hvis du ikke kan finde indstillingerne til en bestemt opskrift, kan du prøve at finde en, der ligner.

Se kapitlet "Energieffektivitet" for at få tips til energibesparelser.

Symboler anvendt i tabellerne:

	Fødevaretype
	Ovnfunktion
	Temperatur
	Tilbehør
	Ovnribbe
	Tilberedningstid (min)

11.2 Fugtig varmluft - anbefalet tilbehør

Brug mørke og ikke-reflekterende forme og beholdere. De har en bedre varmeabsorbering end lyse og reflekterende fade.

• Pizzaform – mørk, ikke-reflekterende, diameter 28cm

• Bageform – mørk, ikke-reflekterende, diameter 26cm

• Ramekiner – keramiske, diameter 8cm, højde 5 cm

• Flanform – mørk, ikke-reflekterende, diameter 28cm

11.3 Fugtig varmluft

For at få de bedste resultater skal du følge forslagene angivet på nedenstående tabel.

		°C	☐	☐
Søde boller, 12 stk. bageplade eller bradepande 180 2 35 - 40
Rundstykker, 9 stk. bageplade eller bradepande 180 2 35 - 40
Pizza, frossen, 0,35 kg	Rist 220 2 35 - 40
Roulade bageplade eller bradepande 170 2 30 - 40
Brownie bageplade eller bradepande 180 2 30 - 40
Soufflè, 6 stk. keramiske ramekiner på rist 200 3 30 - 40
Sukkerbund til tærte flanform på rist 170 2 20 - 30
Victoriakager bageform på rist 170 2 35 - 45
Pocheret fisk, 0,3 kg bageplade eller bradepande 180 3 35 - 45
Fisk, hel, 0,2 kg	bageplade eller bradepande 180 3 35 - 45
Fiskefilet, 0,3 kg	pizzaform på rist	180 3 35 - 45
Pocheret kød, 0,25 kg	bageplade eller bradepande 200 3 40 - 50
Shashlik (fårekødkebab), 0,5 kg	bageplade eller bradepande 200 3 25 - 35
Cookies, 16 stk.	bageplade eller bradepande 180 2 20 - 30
Makroner, 20 stk.	bageplade eller bradepande 180 2 40 - 45
Muffins, 12 stk.	bageplade eller bradepande 170 2 30 - 40
Madtærte, 16 stk.	bageplade eller bradepande 170 2 35 - 45
Småkager af mørdej, 20 stk.	bageplade eller bradepande 150 2 40 - 50
Små tærter, 8 stk.	bageplade eller bradepande 170 2 20 - 30
Grøntsager, pochere-de, 0,4 kg	bageplade eller bradepande 180 3 35 - 40
Vegetarisk omelet	pizzaform på rist	200 3 30 - 45
Middelhavsgrøntsager, 0,7 kg	bageplade eller bradepande 180 4 35 - 40

Se kapitlerne om sikkerhed.

12.1 Bemærkninger om rengøring

Rengøringsmidler

• Rengør ovnens front med en mikrofiberklud med varmt vand og et mildt rengøringsmiddel. Rengør og kontrollér dørpakningen omkring ovnrummets ramme.
• Brug en rengøringsmiddelopløsning til at rengøre metaloverflader.
• Rengør pletter med et mildt rengøringsmiddel.

Daglig brug

- Rengør produktet indvendigt, hver gang du har brugt det. Ophobning af fedt eller andre rester kan forårsage brand.

- Damp kan sætte sig som fugt i ovnen eller på ovnglasset Lad ovnen være tændt 10 minutter inden tilberedning for at mindske kondenseringen. Opbevar ikke madvarer i ovnen i mere end 20 minutter. Brug kun en mikrofiberklud til at tørre produktets indre af med efter hver brug.

Tilbehør

• Rengør alt tilbehør efter hver brug, og lad det tørre. Brug en mikrofiberklud med varmt vand og et mildt rengøringsmiddel. Tilbehøret må ikke vaskes i opvaskemaskinen.
• Rengør ikke non-stick tilbehøret med slibende rengøringsmiddel eller genstande med skarpe kanter.

12.2 Fjernelse af ovnribber

Fjern ovnribberne, så produktet kan rengøres.

1. Sluk for produktet, og vent til det er blevet koldt.
2. Træk forenden af ovnribben væk fra sidevæggen.
3. Træk den bageste ende af ovnribben væk fra sidevæggen, og tag den ud.

1 2

1. Montér ovnribberne i modsat rækkefølge.

12.3 Rengøring med vand

1. Hæld vand i fordybningen i ovnrummet: 150 ml.
2. Indstil funktionen.
3. Indstil temperaturen til 90°C.
4. Lad produktet virke i 30 min.
5. Sluk for produktet.
6. Vent, indtil produktet er koldt. Tør ovnrummet med en blød klud.

12.4 Aftagning og montering af låge

Ovnlågen har to ovnglas. Du kan fjerne lågen og det indvendige ovnglas for at rengøre det. Læs hele instruktionen "Aftagning og montering af låge", inden du tager ovnglasset ud.

FORSIGTIG!

Brug ikke produktet uden ovnglasset.

1. Åbn lågen helt, og hold begge hængsler.

1. Løft og træk i låsene, indtil de klikker.

1. Sæt ovnlågen halvvejs i første åbne position. Løft og træk derefter for at fjerne lågen fra lejet.

1. Læg lågen på et fast underlag, med et blødt stykke stof under, og åbn läsesystemet for at fjerne det indvendige ovnglas.

1. Drej holderne 90°, og tag dem ud.

90°

1. Løft først forsigtigt og fjern derefter ovnlasset.

1 2

1. Rengør ovnglasset med vand og sæbe. Tør ovnglasset omhyggeligt. Ovnglasset må ikke komme i opvaskemaskinen.
2. Montér ovnglasset og ovnlågen efter rengøring.

Hvis lågen er installeret korrekt, vil du høre et klik, när du lukker skydelåsene.

Når den er korrekt installeret, klikker lågelisten.

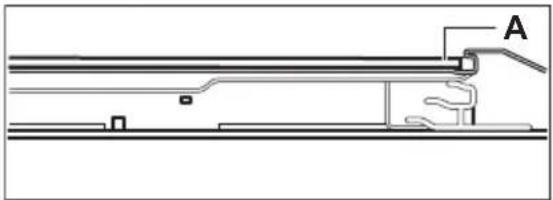

Sørg for, at sætte det indvendige ovnglas Apå den rigtige plads.

12.5 Udskiftning af pæren

ADVARSEL!

Risiko for elektrisk stød.

Pæren kan være varm.

1. Sluk for produktet, og vent til det er koldt.
2. Tag stikket til produktet ud af kontakten.
3. Læg kluden på ovnbunden.

Baglampe

1. Drej glasdækslet for at fjerne det.
2. Rengør glasdækslet.
3. Udskift pæren med en passende 300°C varmefast pære.
4. Montér glasdækslet.

13. FEJLFINDING

ADVARSEL!

Se kapitlerne om sikkerhed.

13.1 Hvad gør jeg, hvis ...

I alle tilfælde, der ikke er medtaget i denne tabel, bedes du kontakte et autoriseret servicecenter.

Produktet bliver ikke varmt.	Sikringen er sprunget. Kontrollér, om sikringen er årsagen til fejlen. Hvis problemet fortsætter, skal du kontakte en kvalifice-ret elektriker.
Dørpakningen er beskadi-get.	Brug ikke produktet. Kon-takt et autoriseret service-center.
Displayet viser "12.00". Der har været strømaf-brydelse. Indstil aktuel tid.

Pæren virker ikke. Pæren er sprunget. Ud- skift pæren. Se "Vedlige- holdelse og rengøring", Udskiftning af lampen.

13.2 Servicedata

Kontakt din forhandler eller et autoriseret servicecenter, hvis du ikke selv kan løse problemet.

De nødvendige oplysninger til servicecenteret er angivet på maskinens typeskilt. Typeskiltet er anbragt på produktets frontramme. Det er synligt, när du åbner lågen. Typeskiltet må ikke fjernes fra produktet.

Det anbefales, at du noterer oplysningerne her:

Model (MOD.):

14.1 Datablad for produktoplysninger og produktinformationer i henhold til EU's forordninger om energimærkning og ecodesign

Leverandørens navn Electrolux
Identifikation af model	EOK4B0K1 944068420EOK4B0W1 944068421
Energieffektivitetsindeks 95.1
Energieffektivitetsklasse A
Energiforbrug med en standardmængde, almindelig tilstand 0.89 kWh/cyklus
Energiforbrug med en standardmængde, blæsertvungen tilstand 0.78 kWh/cyklus
Antal ovnrum 1
Varmekilde Elektricitet
Lydstyrke 65 l
Type ovn Indbygningsovn
Vægt	EOK4B0K1 28.8 kg
	EOK4B0W1 28.8 kg

IEC/EN 60350-1 - Elektriske husholdningsapparater til madlavning - Del 1: Komfurer, ovne, dampovne og grillapparater - Metoder til måling af ydeevne.

Ved at følge nedenstående tips kan du spare energi, när du bruger dit produkt.

Sørg for, at ovnens låge er lukket, när ovnen er tændt. Åbn ikke ovnlågen for ofte under tilberedningen. Hold dørpakningen ren og sørg for, at den sidder godt fast.

Brug kogegrej af metal og mørke, ikke-reflekterende dåser og beholdere til at forbedre energibesparelsen.

Produktet må ikke forvarmes før tilberedning, medmindre det specifikt anbefales.

Hold pauserne mellem bagning så korte som muligt, när du tilbereder nogle få retter på én gang.

Tilberedning med varmluft

Brug om muligt tilberedningsfunktionerne med varmluft for at spare energi.

Restvarme

Når tilberedningsvarigheden er længere end 30 min., skal du reducere ovntemperaturen til minimum 3 - 10 min. inden tilberedningen er slut. Eftervarmen i ovnen vil blive ved med at tilberede maden.

Brug restvarmen til at holde maden varm eller varme andre retter op.

Hold maden varm

Vælg den lavest mulige temperaturindstilling for at udnytte restvarmen og holde maden varm.

Fugtig varmluft

Denne funktion er beregnet til at spare energi under madlavning.

15. MILJ∅HENSYN

Genbrug materialer med symbolet Anbring emballagematerialet i passende beholdere til genbrug. Hjælp med at beskytte miljøet og menneskelig sundhed samt at genbruge affald af elektriske og elektroniske apparater. Kasser ikke apparater, der er

mærket med symbolet 📁 sammen med husholdningsaffaldet. Lever produktet tilbage til din lokale genbrugsplads eller kontakt din kommune.

5.1 Kveikt og slökkt á heimilistækinu

funksjonsnedsettelser må holdes på avstand fra produktet med mindre de er under tilsyn til enhver tid.

apparatet, spesielt ikke när den er i bruk eller när døren er varm.

For ledningsavsnittet henvises det til den nominelle effekten på typeskiltet: Du kan også se etter i tabellen:

Totalt strømforbruk (W)

Ledningstverrsnitt (mm ^2 )

maks 1380 3x0.75

maks 2300 3x1

maks 3680 3x1.5

3.2 Slik fester du ovnen til skapet

Slik slår du på lampen.

Tilberedning med varmluft

Slik griller du tynne matstykker og rister brød.

Gratinering med vifte

Hvis døren er riktig montert, vil du høre et klikk när du lukker låsene.

Dørlisten klikker när den installeres riktig.

Det er fare for elektrisk støt. Lampen kan være varm.

1. Slå av produktet og vent til det er kaldt.
2. Koble produktet fra strømforsyningen.
3. Legg kluten på ovnsgulvet.

Bakre ovnslampe

Dørpakningen er skadet. Ikke bruk produktet. Kontakt et autorisert service-senter.

Displayet viser «12.00». Det var strømbrudd. Angi tid på dagen.

Ikke forvarm produktet før tilberedning med mindre det er spesielt anbefalt.

Hold pausene mellom stekingen så kort som mulig när du lager flere retter om gangen.

Tilberedning med varmluft

7.2 Anvisningar om: Varmluft med fukt
