PANDUAN PENGGUNA ADD4970 PHILIPS

Petunjuk Penggunaan 11-19

Content

1 Spesifikasi teknis 11
2 Bagian-bagian produk 12
3 Panel indicator dan saklar 14
4 Petunjuk Pengoperasian 15
·Lampu UV-LED 16
5 Tindakan pencegahan 16
6 Pembersihan dan Perawatan 17

7 Pemecahan masalah 18
8 Jaminan dan layanan 19
9 Isi dalam kemasan 19

1 Spesifikasi teknis

Model	ADD4962 ADD4964 ADD4970
Tegangan	220V
Frekuensi	50Hz
Daya pemanas	Daya Rendah 170W / Daya Tinggi 350W
Daya pendingin	85W
Air panas	≥slant 90^ , Daya tinggi : 3.8L/h,Daya rendah : 1.8L/h
Air dingin	≤slant 10^ , 2L/h
Kelas iklim	T
Cairan pendingin	R134a, 38g
Kelembaban relatif	≤slant 90%
Kelas pengaman terhadap bahaya kejut listrik	I

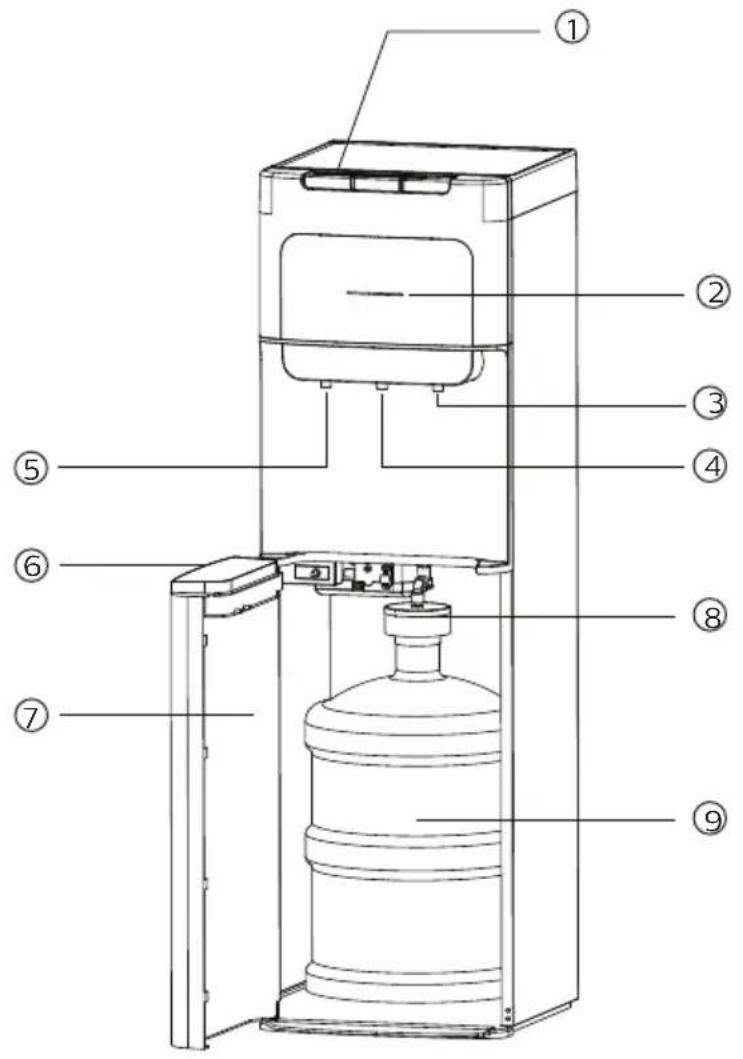

2 Bagian-bagian produk

ADD4962 ADD4964

7
⑧ Tutup botol galon dengan slang
⑨ Botol galon
⑩ Saklar daya
⑪ Kondensor
⑫ Kabel daya listrik
⑬ Saluran pembuangan

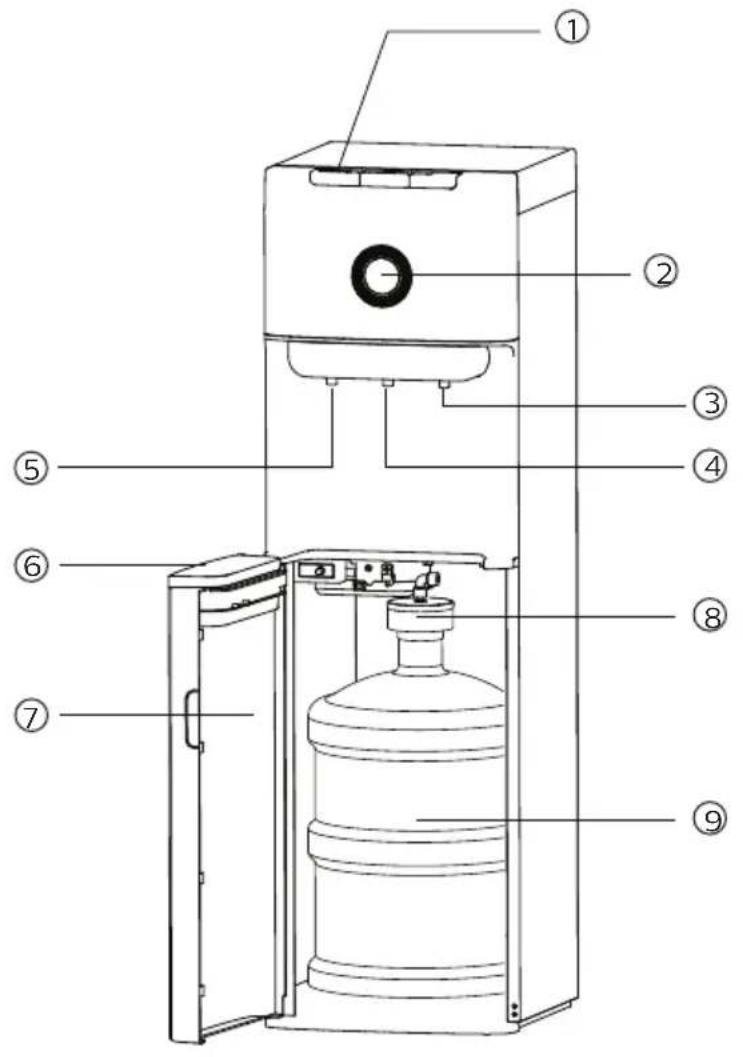

ADD4970

7
⑧ Tutup botol galon dengan slang
⑨ Botol galon
⑩ Saklar daya
⑪ Kondensor
⑫ Kabel daya listrik
⑬ Saluran pembuangan

3 Panel indikator dan saklar

Indikator daya aktif (berlaku untuk ADD4962)

Ketika dispenser terhubung dengan daya dan tombol daya menyala, indikator akan menyala.

Indikator pemanas

Saat dispenser memanaskan air dalam tangki air panas, lampu akan menyala.

Indikator pendingin

Saat dispenser mendinginkan air di tangki air dingin, lampu akan menyala.

Indikator kurang air

Ketika tidak ada air di dalam galon, indikator kekurangan air akan menyala.

Silakan ganti dengan galon baru.

Indikator status kerja UV (berlaku untuk ADD4964 dan ADD4970)

Ketika sterilisasi UV bekerja, indikator status kerja UV akan menyala. Jika ada kerusakan dengan UV, lampu akan berkedip untuk memperingatkan pengguna.

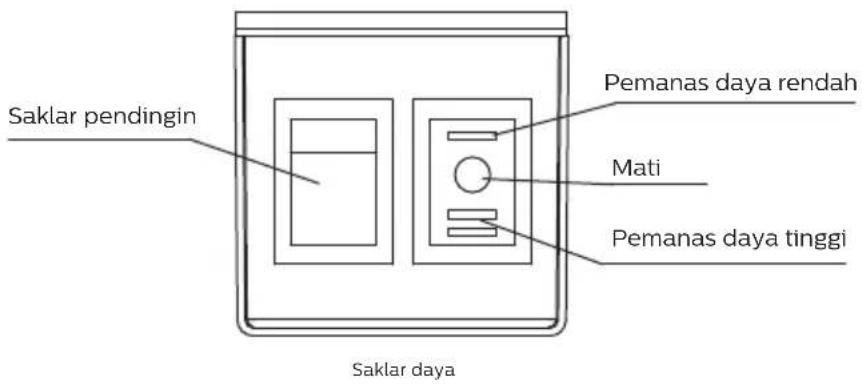

Di belakang dispenser ada saklar hitam yang mengontrol daya pemanas.

Anda dapat menekannya untuk beralih antara daya tinggi, daya rendah dan OFF.

Setiap kali Anda menghidupkan dispenser air lagi, akan perlu waktu untuk menjadikan air panas dan dingin.

Atur saklar pemanas hitam ke 'I', tunggu sekitar 30 menit untuk air panas.

Atur saklar pemanas hitam ke 'II', tunggu sekitar 15 menit untuk air panas.

Atur saklar pendingin hijau ke 'ON', tunggu sekitar satu jam untuk air dingin.

4 Petunjuk pengoperasian

(1) Buka kemasan unit dispenser.

• Potong dan lepaskan tali dari kotak. JANGAN membalikkan kotak, atau meletakkannya di sisinya. Bagian bawah kotak terpisah dari bagian atas. Angkat lurus ke atas bagian kotak atas untuk melepas bagian kotak atas. Lepaskan kemasan Styrofoam dan kantong plastik. Angkat unit dispenser dari bagian bawah kotak. Bersihkan jika perlu.
• Tempatkan unit pada permukaan yang keras dan rata. Pastikan unit rata. Unit sebaiknya tidak diletakkan di dekat sinar matahari langsung atau sumber panas lainnya.
• Yang terbaik adalah menempatkan unit dispenser di tempat dengan sirkulasi udara yang baik. Pastikan ada setidaknya 10 cm ruang antara bagian belakang unit dispenser dan dinding. Jaga jarak minimum 5 cm di setiap sisi unit dispenser Anda.

Peringatan: Tutup saluran pembuangan di bagian belakang unit mungkin longgar saat pengiriman. Kencangkan tutup saluran pembuangan hingga ketat sebelum Anda mulai mengoperasikan unit. Jika tutup saluran pembuangan longgar, air dalam unit dapat bocor keluar dan menyebabkan lantai basah.

(2) Penempatan botol galon air

• Pastikan unit dispenser tidak terhubung ke stopkontak sumber listrik.
  • Buka pintu kabinet bawah.
• Tempatkan botol galon penuh air di lantai. Lepaskan tutup plastik di mulut galon.
• Tempatkan tabung stainless ke dalam botol dan letakkan tutup botol dengan kuat di atas mulut botol galon.
• Pasang slang ke bagian atas tutup menggunakan sistem koneksi cepat seperti ditunjukkan pada gambar di bawah *.
• Geser botol ke dalam kabinet dan tutup pintu kabinet bawah.

* Unit dispenser air Anda memiliki sistem koneksi cepat yang dapat disesuaikan.

Untuk pengoperasian yang benar, pastikan konektor tertutup rapat (Gbr. 1);

Konektor dapat dilepas dengan mudah untuk dibersihkan dengan air sabun hangat (Gbr. 2); Tabung stainless steel dapat disesuaikan ke atas dan ke bawah untuk mengakomodasi botol galon air (Gbr. 3).

Catatan: Jika tidak ada koneksi yang aman antara tutup slang dan konektor pada unit dispenser, pompa air akan beroperasi tetapi dispenser tidak mengeluarkan air. Pastikan slang terhubung ke dispenser air dengan benar.

(3) Menuangkan air

• Hubungkan steker kabel listrik unit dispenser ke stopkontak yang diarde. Unit akan memompa air dari botol air ke tangki pendingin dan pemanas.
• Untuk air panas, geser kunci pengaman anak ke arah kiri terlebih dahulu, lalu tekan kran air panas.
• Hidupkan saklar daya di bagian belakang unit. Fitur pendingin atau pemanas akan mulai berjalan. Lampu indikator menyala ketika fungsi pemanas atau pendingin bekerja. Jangan menyentuh kedua saklar selama fungsi ini bekerja.
• Nikmati air panas atau dingin yang Anda butuhkan.
• Jika Anda tidak menggunakan air panas, atur saklar pemanas warna hitam ke posisi 'O'; jika Anda tidak menggunakan air dingin, atur saklar pendingin warna hijau ke posisi "OFF" untuk menghemat energi listrik.

Catatan: Tunggu sampai pompa air berhenti bekerja sebelum menggunakan unit dispenser. Jika tangki air tidak penuh, tidak ada air yang keluar dari kran air.

Lampu UV-LED (berlaku untuk ADD4964 dan ADD4970)

Lampu UV-LED yang terpasang di tangki air dingin untuk membunuh bakteri yang mungkin tumbuh di dalamnya. Sistem ini bekerja secara otomatis melalui program perangkat lunak begitu dispenser terhubung ke stopkontak sumber listrik.

5 Tindakan pencegahan

Peringatan

Saat menggunakan peralatan listrik, tindakan pencegahan dasar harus diikuti untuk mengurangi resiko kebakaran, sengatan listrik, dan cedera pada orang atau properti. Baca semua instruksi sebelum menggunakan peralatan apa pun.

• Jangan biarkan air panas mengenai kulit. Pastikan bahan yang mudah terbakar seperti furnitur, kasur, bantal, pakaian, dan / atau kertas terletak jauh dari bagian belakang unit dispenser.
• Jangan mengoperasikan unit ini, atau alat lain dengan kabel listrik yang rusak. Pastikan tidak ada peralalatan lain yang dicolokkan ke stopkontak yang sama. Pastikan steker kabel daya listrik dimasukkan sepenuhnya ke dalam stopkontak.
• Jangan biarkan kabel listrik berasa di atas karpet atau isolator panas lainnya. Jangan tutupi kabelnya.Jauhkan kabel dari area yang banyak dilalui orang, dan jangan biarkan kabel terendam air.
• Kami tidak merekomendasikan penggunaan kabel ekstensi karena terlalu panas dan dapat menyebabkan resiko kebakaran.

• Berhati-hatilah dan lakukan pengawasan seadanya saat unit dispenser digunakan oleh atau di dekat anak-anak.

• Jangan tempatkan unit dispenser air Anda di luar ruangan. Tempatkan dispenser air jauh dari sinar matahari langsung dan pastikan setidaknya ada jarak 10 cm diantara bagian belakang unit dan dinding. Pastikan ada jarak minimum 5 cm di setiap sisi unit.

• Jangan menggunakan produk ini untuk mengeluarkan apa pun selain air.
• Untuk menghindari bahaya karena ketidakstabilan alat, unit dispenser harus ditempatkan pada permukaan yang datar dan rata.
• Jika kabel daya listrik rusak, hubungi personel servis untuk menggantinya agar terhindar dari bahaya.
• Unit dispenser air ini harus diposisikan sedemikian rupa sehingga steker kabel daya listrik dapat terakses ke stopkontak dengan mudah.
• Lepaskan steker kabel listrikdari stopkontak saat tidak digunakan.
• Lepaskan steker kabel listrik dari stopkontak sumber listrik sebelum memperbaiki unit dispenser.

6 Pembersihan dan perawatan

• Untuk menghindari kecelakaan, matikan dan cabut kabel listrik unit dispenser dari stopkontak sebelum membersihkan.
• Kain lembab yang lembut dapat digunakan untuk membersihkan permukaan dispenser. Bila perlu, deterjen ringan dapat digunakan. JANGAN gunakan pelarut kimia korosif untuk membersihkan unit, karena ini dapat merusak permukaan unit dispenser.
• JANGAN tuangkan air ke bagian luar unit untuk menghindari sistem listrik internal basah.
  JANGAN celupkan unit ke dalam air saat membersihkan.
• Tutup botol air, slang, dan baki tetesan air dapat dicuci di mesin pencuci piring (hanya rak atas).
• Jauhkan unit dispenser 15 cm dari dinding agar unit dapat bekerja dengan baik. Pastikan semua lubang ventilasi terbebas dari halangan.
• Jangan merusak sistem pemanas atau pendingin, dengan memberi perhatian terhadap kondensor warna hitam atau radiator pemanas di bagian belakang unit dispenser.
• Jika Anda tidak menggunakan unit dispenser untuk waktu yang lama, cabut kabel listrik dan bersihkan dispenser air. Kuras air melalui semua krannya, lalu lepaskan tutup saluran pembilasan di belakang dan biarkan air mengalir. Pastikan penutup saluran dikencangkan dengan erat saat selesai pengurasan.

7 Pemecahan masalah

Masalah Kemungkinan penyebab Solusi
Unit dispensertidak mengeluar-kan air panas dan dingin.	1. Kabel listrik tidak terhubung ke stopkontak.2. Sumber listrik mati.3. Dispenser yang rusak.4. Tutup botol air tidak terpasang dengan benar ke konektor pada unit dispenser.	1. Hubungkan steker kabel daya listrik ke stopkontak.2. Menyalakan kembali sumber listrik.3. Ganti unit dispenser atau kirim ke service center untuk diperbaiki4. Hubungkan dengan benar.
Unit tidak mengeluar-kan air dingin	1. Banyak menkonsumsi air dingin dalam waktu singkat.2. Kerusakan sistem3. Ventilasi di sekitar unit tidak cukup.4. Suhu air dalam galon terlalu tinggi.(Jika galon terkena sinar matahari langsung untuk waktu yang lama)	1. Tunggu sebentar hingga air men dingin.2. Hubungi personel purna jual untuk mendapatkan penanganan.3. Tempatkan unit dengan jarak lebih dari 15 cm dari dinding.4. Tempatkan galon air di lokasi yang sejuk, terhindar dari sinar matahari langsung.
Unit tidak mengeluar-kan air panas	1. Banyak mengkonsumsi air panas dalam waktu singkat.2. Kerusakan sistem	1. Tunggu sebentar hingga air memanas.2. Hubungi personel purna jual untuk mendapatkan penanganan
Air bocordari keran.	1. Bagian atas kran longgar.2. Kran telah rusak.	1. Kencangkan bagian ulir kran.2. Hubungi personel purna jual untuk mendapatkan penanganan.
Air menetes keluar dari unit dispenser dan ke lantai.	1. Konektor slang tidak terhubung dengan benar atau tangki air panas atau dingin bocor.2. Tutup saluran pembilasan di bagian belakang tidak dipasang dengan benar.	1. Pastikan konektor slang terhubung dengan benar. Hubungi dealer jika tangki air bocor2. Kencangkan penutup saluran. Jika bahan penyegelan silikon di dalam tutup saluran pembilasan (drain) terkoyak atau rusak, ganti dengan yang baru.
Air yang tersaji memiliki rasa yang aneh.	Hal ini jarang terjadi pada dispenser air baru. Jangan khawatir,ini tidak berbahaya bagi kesehatan Anda. Unit dispenser air ini disetujui FDA.	Bersihkan slang. Rasa aneh biasanya hilang setelah botol pertama habis.

8 Jaminan dan layanan

Produk ini mencakup garansi dua tahun dari tanggal pembelian. Untuk detail lebih lanjut tentang ketentuan garansi, silakan merujuk ke informasi garansi di dalam kotak. Jika Anda memerlukan informasi lebih lanjut, silakan kunjungi: www.philips.com.

Dalam dua tahun sejak tanggal pembelian, Anda akan menerima layanan garansi gratis untuk segala kerusakan yang disebabkan oleh proses pembuatan atau komponen dalam operasi normal yang dikoreksi oleh layanan pemeliharaan kami.

Layanan garansi tidak termasuk komponen habis pakai yang sering diganti (filter penjernih air, filter pitcher, karbon aktif granular, resin penukar ion, membran serat berlubang, dll.) Perangkat tambahan, biaya transportasi, dan layanan dari pintu ke pintu.

Tolong tunjukkan bukti pembelian kepada petugas servis selama perawatan.

Anda tidak dapat menerima layanan garansi gratis dalam kondisi berikut:

1. Kerusakan oleh operasi yang tidak benar, seperti koneksi komponen yang tidak tepat, pemasangan yang tidak benar, kehilangan penggunaan manual, salah operasi.
2. Kelalaian dan kerusakan karena transportasi atau kecelakaan lainnya.
3. Pemeliharaan dan modifikasi tanpa persetujuan.
4. Kerusakan lain yang disebabkan oleh force majeure (seperti bencana alam, tegangan tidak normal, dll.).
5. Kerusakan yang disebabkan oleh penggunaan umum di luar rumah (mis. Penggunaan industri dan komersial).
6. Penuaan, keausan yang disebabkan oleh operasi normal produk tanpa mempengaruhi operasi normal produk.

Pernyataan ini berfungsi sebagai publisitas untuk pemeliharaan gratis dalam batas waktu dan ketentuan yang ditentukan, dan tidak membatasi hak hukum konsumen.

9 Isi dalam kemasan

Unit dispenser	1x
Petunjuk penggunaan	1x
Kartu Garansi	1x

Simpan Petunjuk Penggunaan untuk referensi di masa mendatang.
