PANDUAN PENGGUNA NA-V11FX2 PANASONIC

	Langkah Berjaga-jaga Keselamatan	2

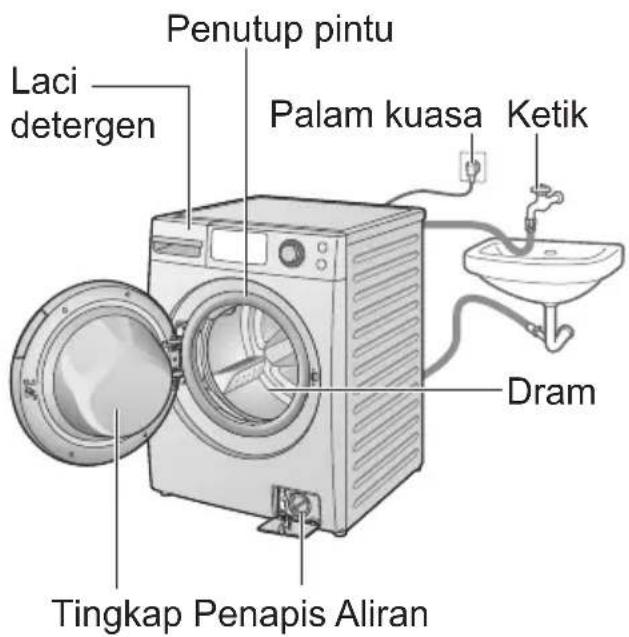

	Memeriksa Mesin Basuh Anda	6
	Sebelum Mencuci	7
	Panel Kawalan	8
	Detergen	10
	Mencuci	12
	Senarai Program	14
	Butiran Program	16
	Tips Mencuci	18
	Mengubah Tetapan Proses	20
	Mengubah Tetapan Mesin	26
	Penyelenggaraan	27
	Penyelesaian Masalah	31
	Paparan Ralat	37
Pemasangan	Memilih Lokasi yang Betul	38
	Memindah dan Memasang	39
	Menyambung Hos	41
	Memandu Uji	43
	Spesifikasi	44

Terima kasih kerana membeli produk ini.

• Untuk mendapatkan prestasi dan keselamatan yang optimum, sila baca arahan ini dengan teliti sebelum menggunakan.
• Simpan manual ini untuk rujukan pada masa akan datang.

AWW9901C7QC0-0C5

Langkah Berjaga-jaga Keselamatan

AMARAN

Boleh mengakibatkan kecederaan serius atau kematian

- Perlengkapan ini bukan untuk kegunaan individu (termasuk kanak-kanak) yang kurang keupayaan fizikal, deria atau mental, atau kurang pengalaman atau pengetahuan, kecuali jika mereka telah diberikan penyeliaan atau arahan berkaitan penggunaan perlengkapan ini oleh individu yang bertanggungjawab keatas keselamatan mereka. - Kanak-kanak harus diperhatikan untuk memastikan yang mereka tidak bermain dengan perlengkapan ini.

Jangan sentuh dengan tangan yang basah.

Masukkan sepenuhnya. Jangan guna.

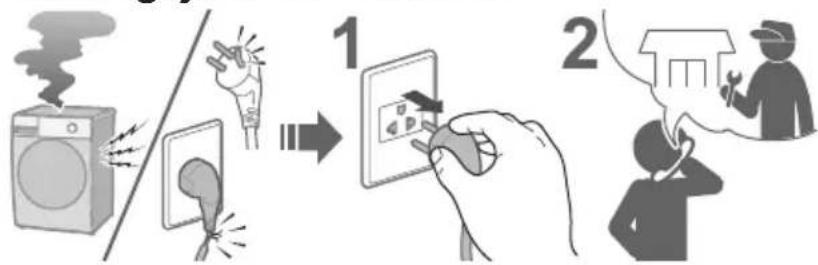

Jika kegagalan dan rosak pada kabel kord kuasa, berhenti menggunakan dan hubungi juruteknik elektrik.

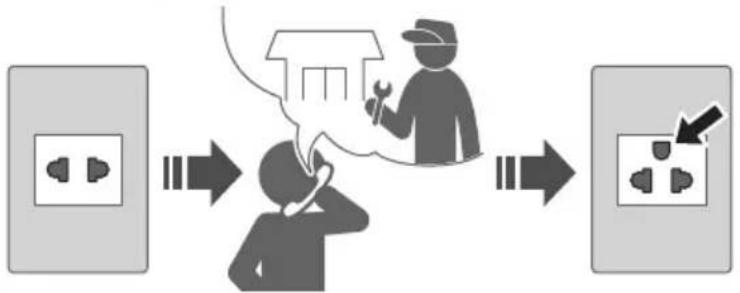

Masukkan palam dengan kemas. Hubungi juruteknik elektrik untuk soket baharu.

Gunakan soket yang bersesuaian untuk peralatan ini.

cth.)

- Bentuk palam, bentuk soket dan keperluan kadaran adalah berlainan mengikut rantau.

Jangan buka, baiki atau ubah suai mesin ini sendiri.

Langkah Berjaga-jaga Keselamatan (sambungan)

AWAS

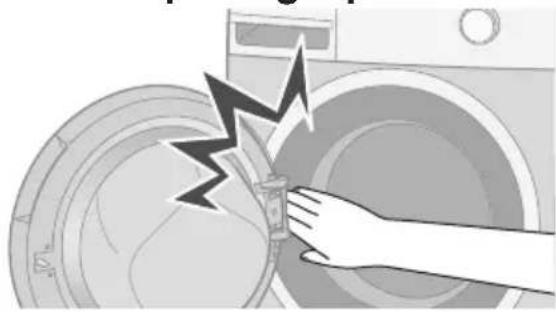

Berhati-hati agar jari anda tidak terperangkap.

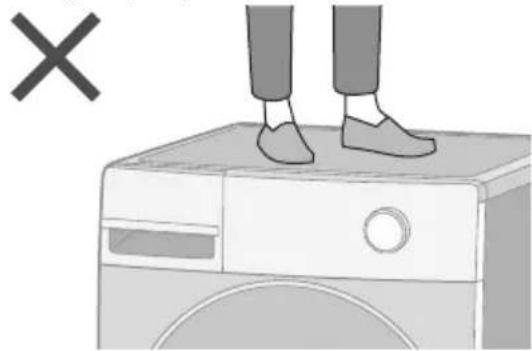

Jangan panjat ke atas mesin basuh ini.

- Anda hendaklah menggunakan set hos baru yang dibekalkan dengan mesin basuh ini dan jangan gunakan semula set hos yang lama.

■ Untuk berat maksimum kain kering dan tekanan air paip, lihat halaman 44.

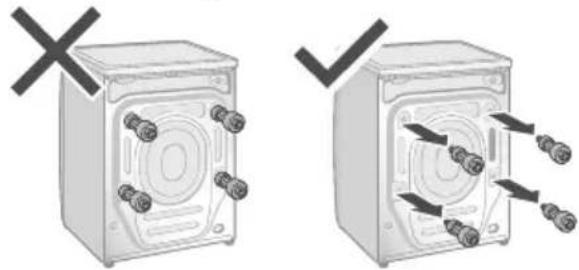

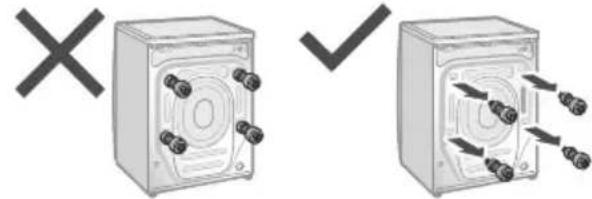

Keluarkan bolt penambat sebelum operasi.

- Perkakas ini adalah untuk kegunaan rumah. Perkakas ini bukan untuk digunakan di:

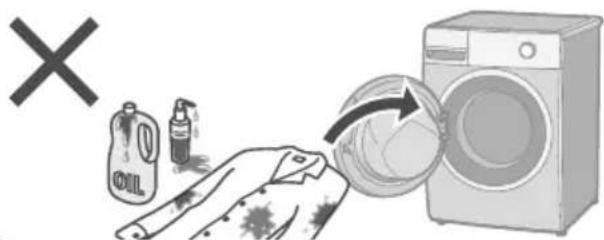

Jangan basuh pakaian yang berlumuran dengan banyak minyak.

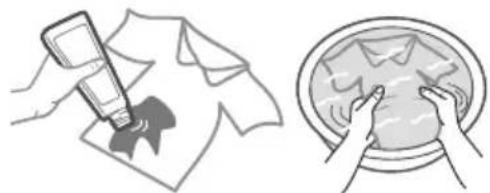

Prarawat untuk kotoran yang degil.

- Program “Mud / Oily Sauce / Collar & Sleeve (Lumpur / Sos Berminyak / Kolar & Lengan)” (Hlm. 15) disyorkan untuk menanggalkan kotoran.

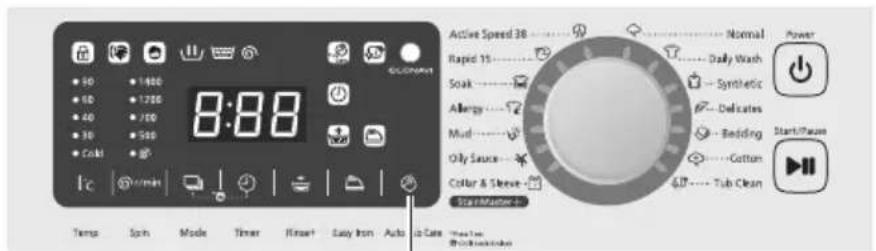

Panel Kawalan

- Imej dalam arahan ini adalah untuk NA-V11FX2, melainkan jika diberitahu.

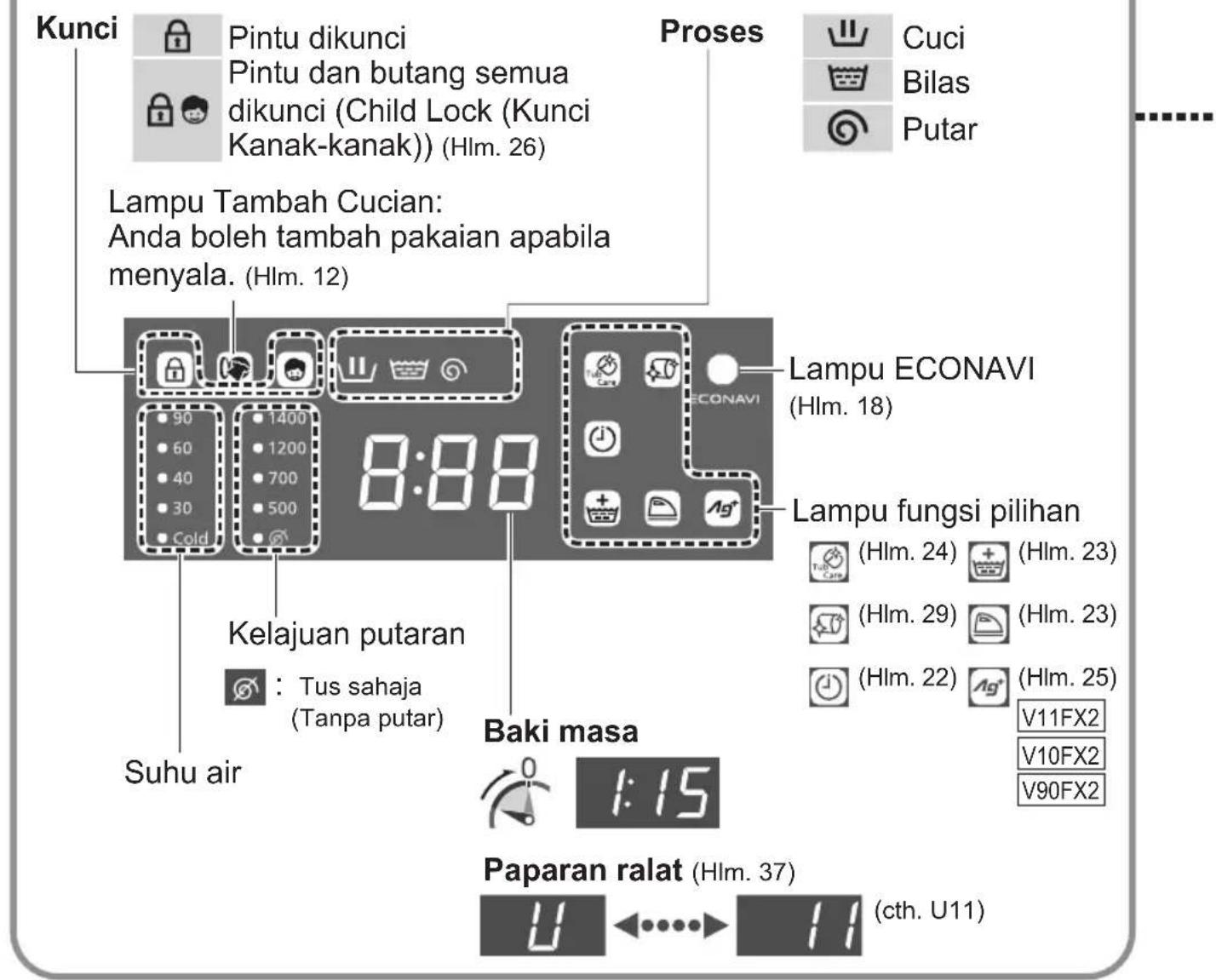

Paparan

■ NA-V11FG2/NA-V10FG2

Butang operasi adalah kapasitif (Kecuali

Jika terkena air, detergen atau pelembut, tutup dan lap dengan tuala dsb. serta-merta. (Penyebab kerosakan)

NOTA

Tutupuka semula

• Tiada operasi kuasa ditutup automatik

Jika berlaku kegagalan kuasa
Jika kuasa pulih, operasi akan bersambung di mana ia terhenti. (Mula Semula Auto)

Detergen

- Ikut arahan di setiap bungkusan.

Detergen

Detergen buih rendah

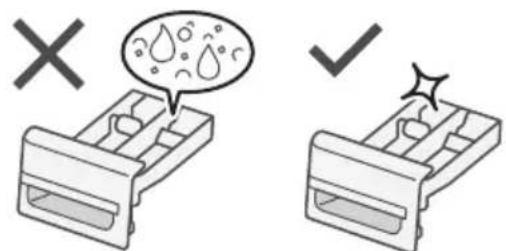

- Untuk mencegah serbuk detergen tertinggal di dalam laci detergen:

● Kecuali program yang tidak berat (Hlm. 14)

Memaparkan masa yang diperlukan (dikira semula)

Tetapan

Temp
(Suhu)
(Hlm. 20)

■ Semasa mencuci
- Untuk membilas dengan lengkap, gunakan fungsi “Rinse+ (Bilas+)”. (Hlm. 23)

NOTA

■ Lampu penunjuk

Mengesan

ECONAVI didayakan

ECONAVI dinyahdayakan

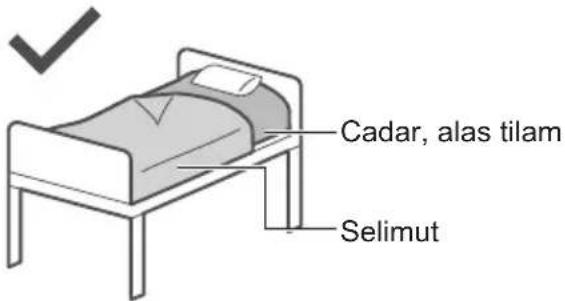

Bedding (Cadar)

■ Item boleh dicuci

(Basuh)

(Basuh tangan)

• 100 % kapas atau 100 % sintetik

Pilihan dan julat tetapan yang tersedia adalah berbeza bergantung kepada program. (Hlm. 16)
- Penggera berbunyi jika anda memilih pilihan yang tidak tersedia.

4

!c Temp (Suhu)

Mengubah suhu cucian

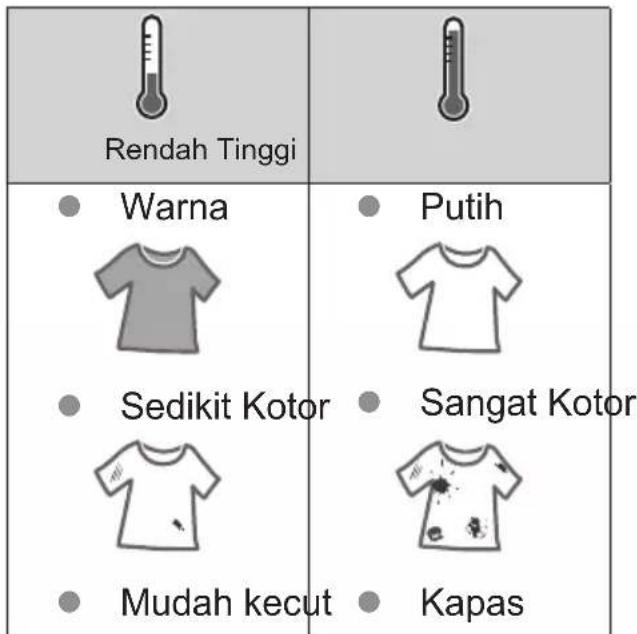

■ Panduan tetapan

3

(Hlm. 17)

r/min Spin (Putar)

3 r/min (Hlm. 17)

■ To mengubah tetapan semasa mencuci

1

2

3

Mode (Mod)

Pilih kombinasi cucian, bilas dan putaran.

3

^*1 Cuci

*2

Bilas

©

Putar

[Figure]

Cuci dan bilas

[NO TEXT]

Cuci dan Putar

#

Bilas dan putar

*1 Air dikeluarkan selepas proses cucian

*2 Keluarkan air dahulu jika ada air di dalam dram.

Mengubah Tetapan Proses (sambungan)

■ Menyediakan

Pilihan dan julat tetapan yang tersedia adalah berbeza bergantung kepada program. (Hlm. 16)
- Penggera berbunyi jika anda memilih pilihan yang tidak tersedia.

4

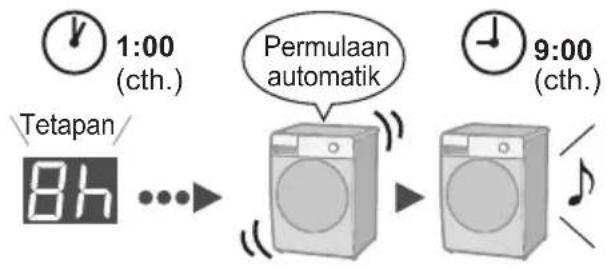

Timer (Pemasa)

Tetapkan berapa jam kemudian untuk selesaikan operasi (Sehingga 24 jam)

3

Tekan atau tahan

(cth.)

■ Untuk periksa masa pratetap

■ Untuk batalkan tetapan

(Semua tetapan dibatalkan)

NOTA

Semua petunjuk dimatikan kecuali

- Tidak tersedia: Hlm. 17

Rinse+ (Bilas+)

Tambah bilasan ekstra

Easy Iron (Mudah Seterika)

Putar lembut (pada 700 r/min atau kurang) memudahkan seterika.

■ To mengubah tetapan semasa mencuci

Mencuci

1

2

Tutup

3

NOTA

- Selepas operasi tamat

(Untuk mengeluarkan pakaian semasa operasi)

atau

Mengubah Tetapan Proses (sambungan)

■ Menyediakan

Pilihan dan julat tetapan yang tersedia adalah berbeza bergantung kepada program. (Hlm. 16)
- Penggera berbunyi jika anda memilih pilihan yang tidak tersedia.

4

Auto Tub Care

(Penjagaan Tab Automatik)

Tambah proses pembersihan tab.

- Jangan guna air tersebut untuk tujuan.

• Jenis pakaian, detergen, pelembut, dan keliatan air boleh mempengaruhi hasil.
• Berhenti menggunakan jika rasa gatal, dsb.

■ Untuk menetapkan semula:

Penyelenggaraan

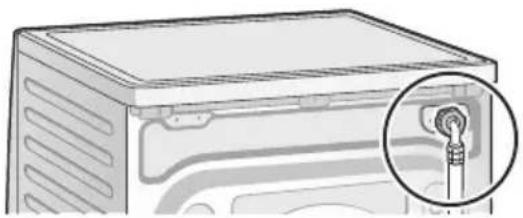

Penapis bekalan air

Sekiranya air tidak mengalir dengan lancar

Penyelenggaraan (sambungan)

Mesin

Penutup pintu Untuk tanah berat

Detergen dapur yang sederhana

NOTA

- Do not use detergen atau pencair berpasir, atau produk yang mengandungi alkohol atau minyak parafin.

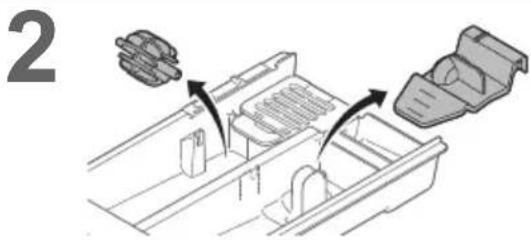

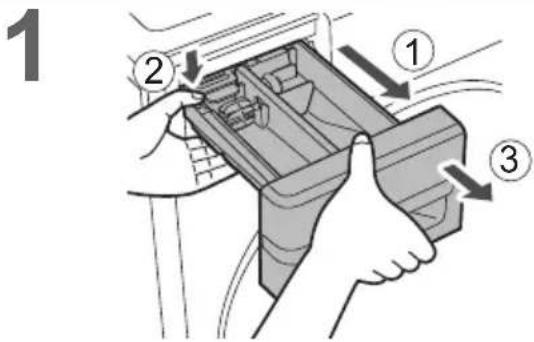

Laci detergen

Sebulan sekali atau jika menyala

1

2
Peluntur peluntur (peluntur klorin)

3

4

5

NOTA

- Jika program “Tub Clean (Cucian Tab)” tidak berjalan, penunjuk berbunyi jika program lain berjalan sebanyak 3 kali.

Penyelenggaraan (sambungan)

Penapis Aliran

Pastikan air di dalam dram dialirkan sebelum prosedur ini.

AWAS

Air panas
(mungkin air panas)

1

2

2
Sehingga ia di tempat yang betul

4

Simptom Titik untuk diperiksa

Unit utama

□ Sebab yang mungkin

Semasa operasi

	Simptom Titik untuk diperiksa
Cuci	Semasa mencuciSaliran air	□ Sebab yang mungkinBuih yang berlebihan → Fungsi pengesanan buih → Buih Saliran automatik
Bilas/Putar	Semasa proses putaran[Henti] Pusing beberapa kali	□ Sebab yang mungkinPembetulan permukaan → → Auto betul Henti Auto betul
		□ Cuba Terlalu ringan → Tambah 1 atau 2 Tuala mandi
	Selepas mencuciBuih atau air	□ Cuba → [IMAGE]
	Putaran bertukar kepada bilas BilasPutar	□ Sebab yang mungkinJika pakaian tidak rata, mesin ini membetulkannya secara automatik dengan proses membilas.

Penyelesaian Masalah (sambungan)

	Simptom Titik untuk diperiksa

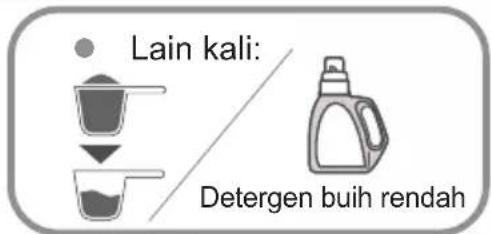

Detergen dan buih	Selepas mencuci	Periksa(Hlm. 10)
		Sebab yang mungkinJumlah buih berbeza-beza.SuhuParas airKelembutan air[CCXY]
	Tidak cukup	PeriksaDetergen serbukDetergen terlalu sedikitDetergen buih rendahSangat KotorMuatan terlalu besar
	Terlalu banyak	PeriksaDetergen terlalu banyak[THCS]
Cucian	Jika pakaian menguningKuning	□ Cuba

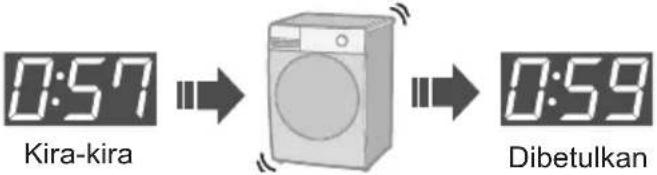

Masa	Semasa mencuciWaktu yang dipaparkanPerubahan	□ Sebab yang mungkinMasa yang tinggal dibetulkan semasa operasi.Jika tetapan diubah Masa yang tinggal boleh bertambah. Jika pakaian tidak rata
Bunyi bising	Semasa saliran air	□ Sebab yang mungkinIni adalah normal.Pam saliran
	Bunyi kipas berputar	□ Sebab yang mungkinIni adalah normal.Kipas tersebut menyejukkan alat elektrik.

Penyelesaian Masalah (sambungan)

	Simptom Titik untuk diperiksa

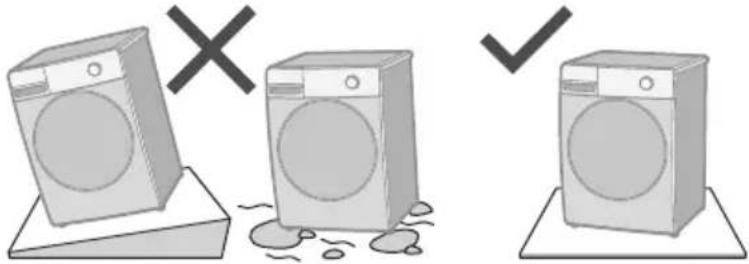

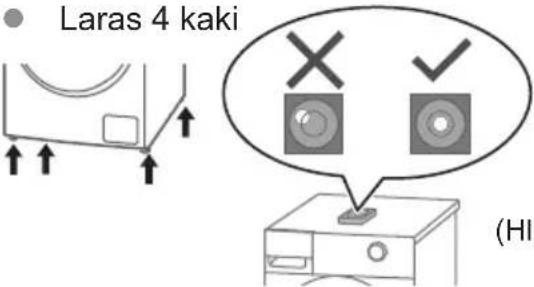

Bunyi bising	Bunyi aneh (atau getaran)	□ PeriksaItem logamBolt pengikat (Hlm. 40)Cerun atau permukaan tidak stabilm. 40)
Lain-lain	Potongan kuasa Tutup	□ PeriksaJika kuasa pulih, operasi akan bersambung di mana ia terhenti. Buka

Paparan Ralat

Paparan Ralat	Titik untuk diperiksa
Tidak dapat disalirkan	1 Periksa		2	3
Pintu dibuka	1	2
Tidak dapat berputar			2	3
	Tidak rata Walaupun	Tidak stabil atau cenderung Stabil	Terlalu banyak Kurangkan	Terlalu sedikit Tambah
Tidak dapat membekalkan air			2
	Ketiadaan air	Tutup		Penapis bekalan n. 27)
Tidak dapat berputar

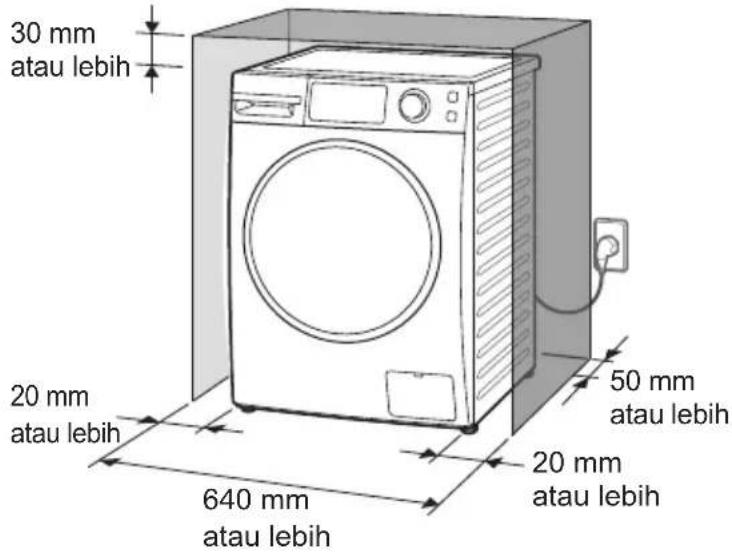

Memilih Lokasi yang Betul

Pastikan anda minta bantuan juruteknik servis untuk pemasangan.

■ Jangan pasang mesin ini sendiri.
Ikuti kaedah pemasangan ini. Jika tidak, Panasonic tidak akan bertanggungjawab di atas apa-apa kemalangan atau kerosakan.

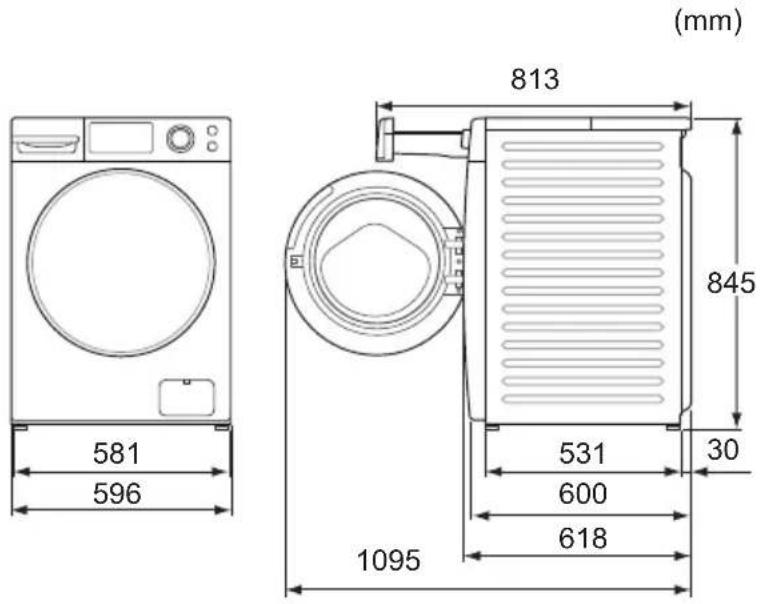

Ukuran mesin

■ Pemasangan tetap

Memindah dan Memasang

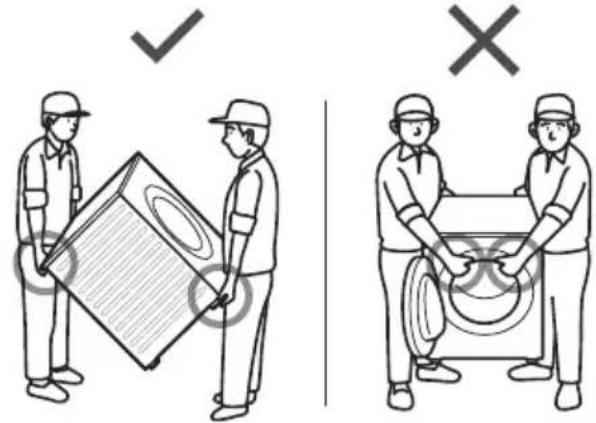

Membawa mesin

Jangan lakukannya bersendirian.

Memindah dan Memasang (sambungan)

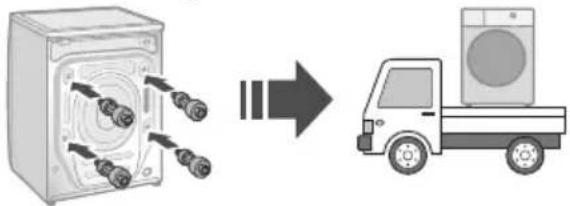

• Mengalihkan mesin sekali lagi


Sambungkan hos dengan betul untuk mencegah kebocoran air.

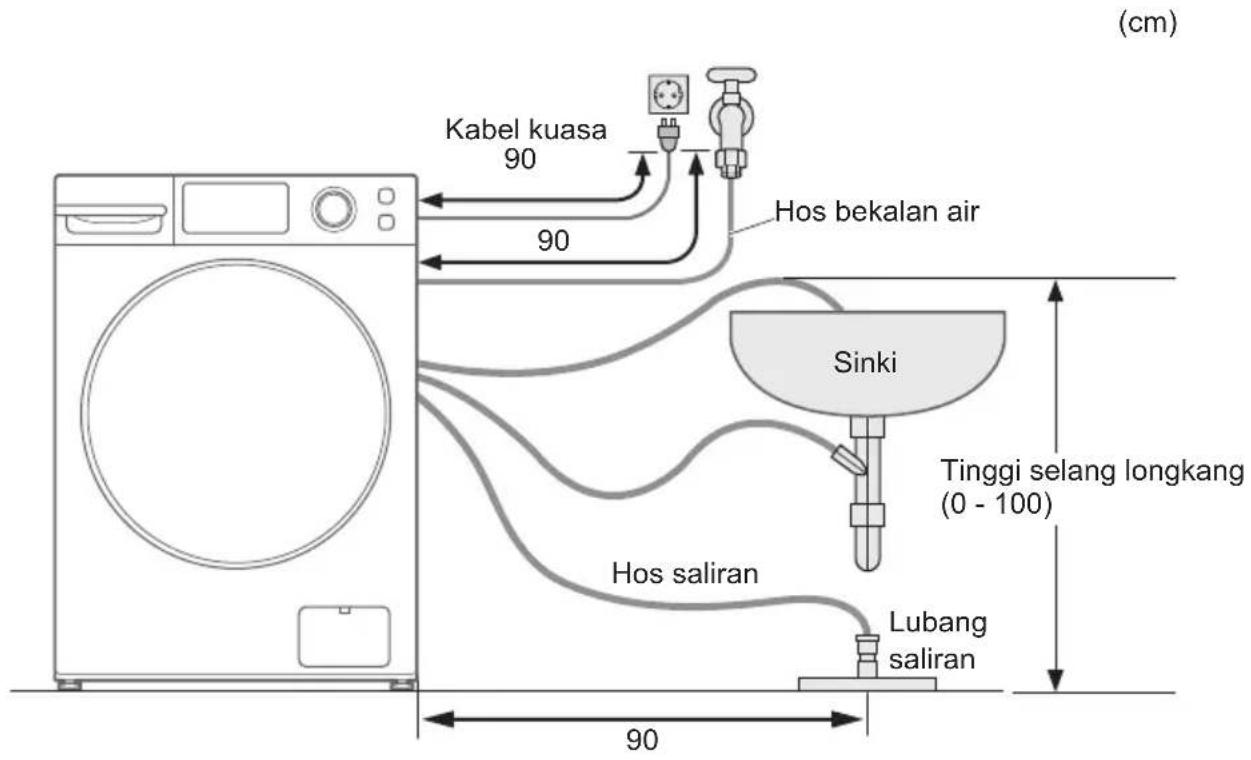

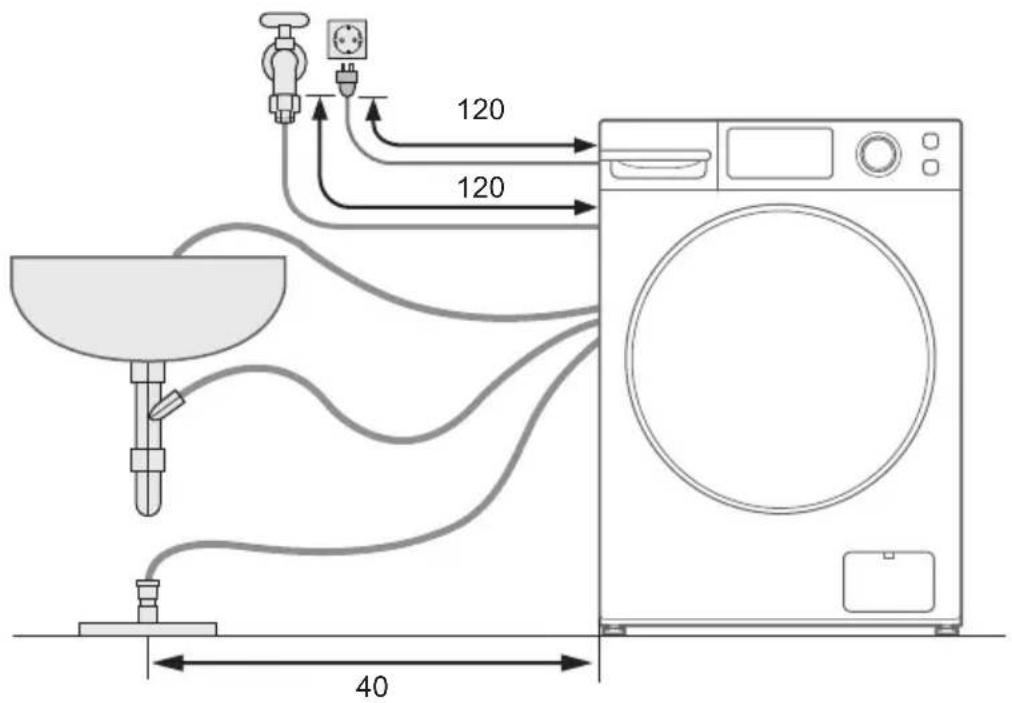

Jarak sambungan maksimum untuk hos dan kabel kuasa

Sambungan sebelah kanan

Sambungan sebelah kiri

(cm)

Menyambung Hos (sambungan)

Hos bekalan air

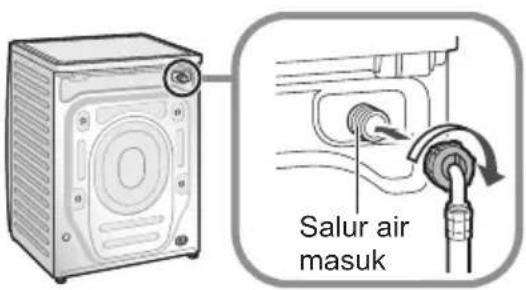

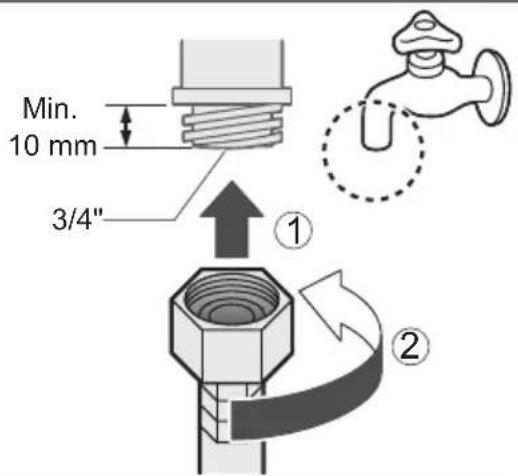

■ Menyambung hos bekalan air

AWAS

• Ketatkan nat dengan rapi.
• Jangan pintal, penyek, ubah suai atau potong hos.

1

2
