PANDUAN PENGGUNA DPX-5300BT KENWOOD

Sebelum Menggunakan 3

Dasar-dasar....4

Memulai....5

1 Memilih bahasa tampilan, mengakui tipe saling silang, dan membatalkan demonstrasi
2 Mengatur jam dan tanggal
3 Menetapkan pengaturan opsional lainnya

Radio 8

CD/USB/iPod....9

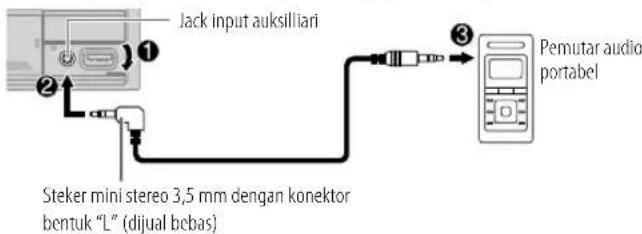

AUX....12

Aplikasi KENWOOD Remote 13

Bluetooth ^® 14

Bluetooth - Koneksi

Bluetooth – Ponsel Bluetooth

Bluetooth - Audio

Pengaturan Audio 20

Pengaturan Tampilan....24

Mempelajari Remote Control Setir 25

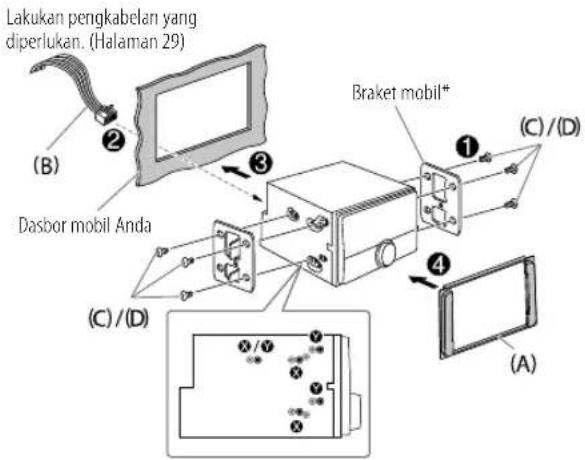

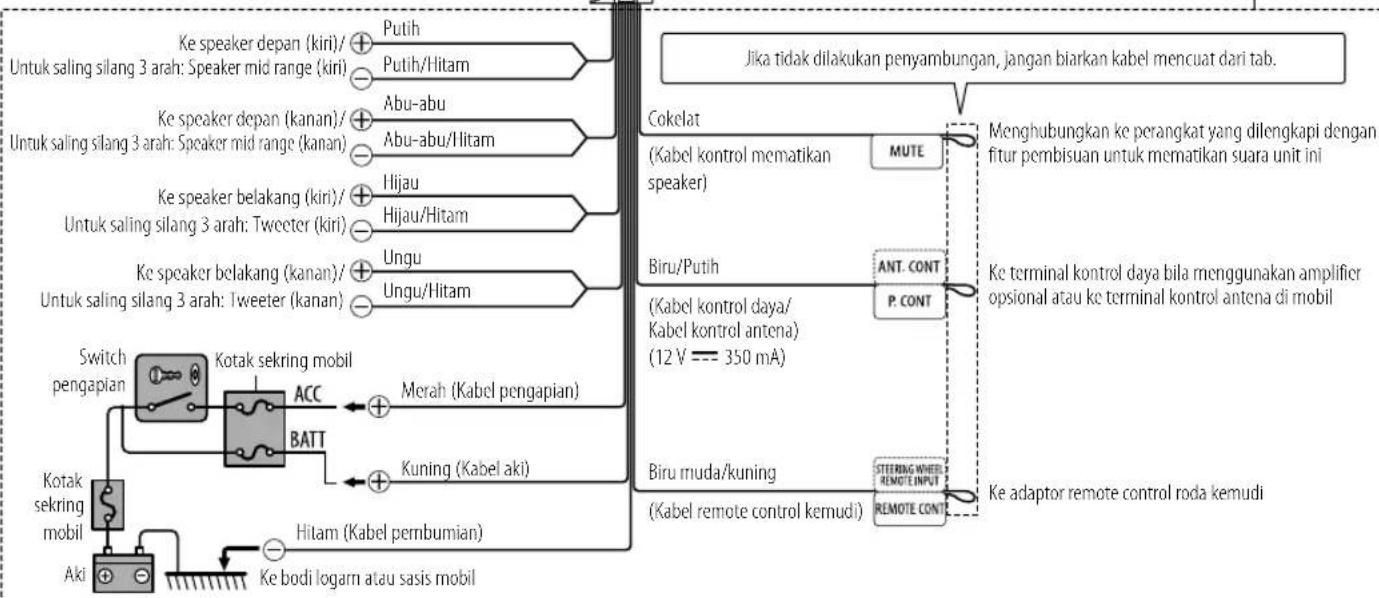

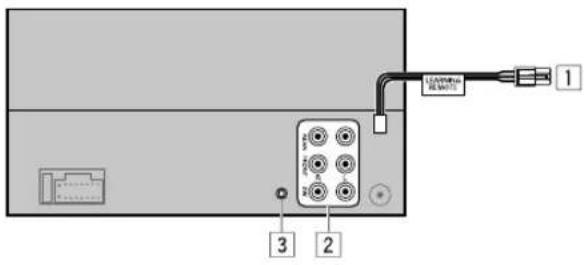

Pemasangan/Penyambungan....26

Referensi....30

Perawatan

Informasi lebih lanjut

Mengubah informasi tampilan

Pemecahan Masalah 32

Spesifikasi 34

Bagaimana membaca manual ini

• Tampilan dan pelat depan yang ditunjukkan dalam manual ini merupakan contoh yang digunakan untuk memberikan uraian yang jelas tentang pengoperasian. Oleh karena itu, mungkin berbeda dari tampilan atau pelat depan yang sebenarnya.
• Operasi yang dijelaskan utamanya menggunakan tombol di pelat bagian depan.
• Penunjuk berbahasa Inggris digunakan sebagai penjelasan. Anda dapat memilih bahasa tampilan dari menu [FUNCTION]. (Halaman 7)
  • [XX] menunjukkan item yang dipilih.
• (Halaman XX) menunjukkan referensi yang terletak di halaman yang ditunjukkan.

Simbol pada produk ini menandakan bahwa ada petunjuk pengoperasian dan perawatan yang penting dalam buku petunjuk ini.

Pastikan untuk membaca petunjuk dalam buku petunjuk ini secara teliti.

2 BAHASA INDONESIA

SebelumMenggunakan

PENTING

• Untuk memastikan penggunaan yang benar, harap baca dengan saksama panduan ini sebelum menggunakan produk. Anda sangat perlu membaca dan memperhatikan Peringatan dan Perhatian dalam panduan ini.
• Simpanlah panduan ini di tempat yang aman dan dapat diakses untuk referensi di saat mendatang.

▲ PERINGATAN

• Jangan mengoperasikan fungsi mana pun yang mengalihkan Anda dari mengemudi yang aman.
• Jangan menelan baterai, terdapat risiko Bahaya Mengalami Luka Bakar Akibat Bahan Kimia.

Remote control yang disertakan bersama produk ini berisi sel baterai koin/kancing.

Jika sel baterai koin/kancing tertelan, baterai dapat menyebabkan luka bakar yang parah hanya dalam waktu 2 jam dan dapat menyebabkan kematian.

Jauhkan baterai baru dan bekas dari anak-anak.

Jika tempat baterai tidak tertutup dengan aman, hentikan penggunaan produk dan jauhkan dari anak-anak.

Jika Anda mengira bahwa baterai mungkin telah tertelan atau berada di bagian dalam tubuh mana pun, segera cari bantuan medis.

▲ PERHATIAN

Pengaturan volume:

• Setel volume sedemikian rupa sehingga Anda masih dapat mendengar suara di luar mobil untuk mencegah kecelakaan.
• Turunkan volume sebelum memutar sumber digital ini untuk menghindari kerusakan pada speaker akibat peningkatan level output yang tiba-tiba.

Umum:

• Hindari penggunaan perangkat eksternal jika mengganggu keamanan mengemudi.

• Pastikan semua data penting sudah di-back up. Kami tidak bertanggung jawab atas segala kehilangan data yang telah direkam.

• Jangan pernah meletakkan atau meninggalkan benda logam (misalnya koin atau perkakas logam) di dalam unit, untuk mencegah terjadinya korslet.

• Apabila terjadi kesalahan disk karena pengembunan pada lensa laser, keluarkan disk dan tunggulah hingga embun menguap.
• Bergantung pada jenis mobil, antena secara otomatis akan memanjang bila Anda menyalakan unit dengan kabel kontrol antena yang tersambung (halaman 29). Matikan unit atau ubah sumbernya ke STANDBY saat memarkir di area yang berlangit-langit rendah.

• Jangan tinggalkan remote control di tempat yang panas seperti di dasbor.
• Risiko kebakaran atau ledakan jika baterai diganti dengan jenis yang tidak benar.

Pastikan hanya mengganti dengan jenis yang sama.

- Risiko kebakaran, ledakan, atau kebocoran cairan atau gas yang mudah terbakar jika baterai ditinggalkan di lingkungan sekitar yang bersuhu sangat tinggi dan/atau mengalami tekanan udara yang sangat rendah. Baterai tidak boleh terpapar ke panas yang berlebihan seperti sinar matahari, api atau semacamnya.

- Risiko kebakaran, ledakan, atau kebocoran cairan atau gas yang mudah terbakar jika baterai dibuang ke dalam api atau oven panas, diisi daya kembali, dikorsletingkan, dihancurkan secara mekanis, atau dipotong.

- Jika cairan tumpah terkena pakaian atau mata, bilas dengan air dan konsultasikan dengan dokter.

Dasar-dasar

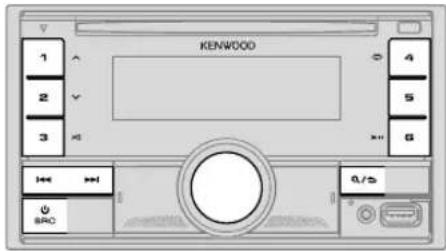

Pelat depan

* Hanya untuk tujuan ilustrasi.

Untuk Pada pelat depan
Menghidupkan daya	Tekan ⬇ SRC.• Tekan dan tahan untuk mematikan daya.
Setel volume Putar kenop volume.
Pilih sumber	• Tekan ⬇ SRC secara berulang.• Tekan ⬇ SRC, kemudian putar kenop volume dalam 2 detik.
Mengubah informasi tampilan Tekan DISP secara berulang. (Halaman 31)

Dasar-dasar

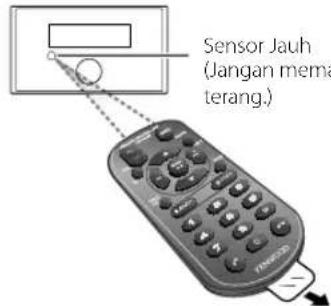

Unit ini bisa dikendalikan secara jarak jauh dengan remote control yang bisa dibeli sesuai pilihan.

Sensor Jauh

(Jangan memaparkan pada sinar matahari terang.)

Tarik keluar lembaran plastik tipis penghalang remote control dengan baterai, saat pertama kali menggunakannya.

Cara mengganti baterai

Untuk Pada remote control

Setel volume Tekan VOL

- Tekan dan tahan VOL ▲ untuk terus menambah volume hingga 15.

Tekan ATT selama pemutaran untuk mengurangi suara.

- Tekan sekali lagi untuk membatalkan.

Pilih sumber Tekan SRC secara berulang.

Mematikan daya Tekan dan tahan SRC untuk mematikan daya. (Menekan SRC tidak menyalakan daya.)

Memulai

Memilih bahasa tampilan, mengakui tipe saling silang, dan membatalkan demonstrasi

Bila Anda menyalakan perangkat untuk pertama kali (atau [FACTORY RESET] diatur ke [YES], lihat halaman 7), tampilannya akan menunjukkan: "SEL LANGUAGE" → "PRESS" → "VOLUME KNOB"

1 Putar kenop volume untuk memilih [ENG] (Inggris) atau [TUR] (Turki), kemudian tekan kenop.

2 Tekan kenop volume untuk mengakui tipe saling silang saat ini.

- Untuk mengubah tipe saling silang, lihat "Mengubah tipe saling silang" di halaman 7.

Kemudian, tampilan akan memperlihatkan: "CANCEL DEMO" "PRESS" "VOLUME KNOB".

3 Tekan lagi kenop volume.

[YES] dipilih untuk pengaturan awal.

4 Tekan lagi kenop volume.

"DEMO OFF" muncul.

Memulai

Mengatur jam dan tanggal

1 Tekan kenop volume untuk memasukkan mode [FUNCTION].
2 Putar kenop volume untuk memilih [CLOCK], kemudian tekan kenop.

Untuk menyesuaikan jam

3 Putar kenop volume untuk memilih [CLOCK ADJUST], kemudian tekan kenop.

4 Putar kenop volume untuk membuat pengaturan, kemudian tekan kenop.

Atur waktu dalam urutan "Jam" "Menit".

5 Putar kenop volume untuk memilih [CLOCK FORMAT], kemudian tekan kenop.

6 Putar kenop volume untuk memilih [12H] atau [24H], kemudian tekan kenop.

Untuk mengatur tanggal

7 Putar kenop volume untuk memilih [DATE FORMAT] kemudian tekan kenop.

8 Putar kenop volume untuk memilih [DD/MM/YY] atau [MM/DD/YY], kemudian tekan kenop.

9 Putar kenop volume untuk memilih [DATE SET], kemudian tekan kenop.

10 Putar kenop volume untuk membuat pengaturan, kemudian tekan kenop.

Atur tanggal dalam urutan "Hari" "Bulan" "Tahun" atau "Bulan" "Hari" "Tahun".

11 Tekan dan tahan untuk keluar.

Untuk kembali ke item pengaturan sebelumnya, tekan 9/5.

Menetapkan pengaturan opsional lainnya

Anda hanya dapat mengatur item berikut bila unit berada di sumber STANDBY.

3 Putar kenop volume untuk memilih item (lihat tabel berikut), kemudian tekan kenop.

4 Ulangi langkah 3 hingga item yang diinginkan dipilih/diaktifkan.

5 Tekan dan tahan untuk keluar.

Untuk kembali ke item pengaturan sebelumnya, tekan 9/5.

Default: [XX]

[DISPLAY]

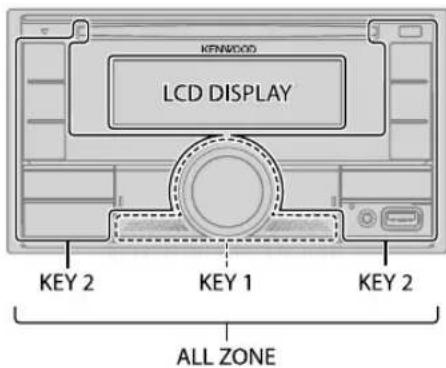

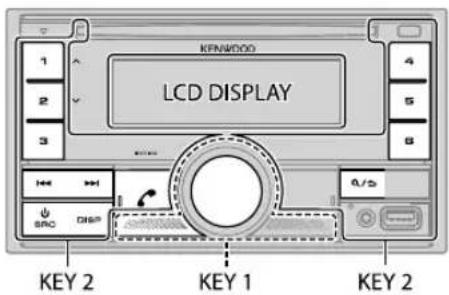

[EASY MENU]	Saat memasuki [FUNCTION]...[ON]: Lampu zona [LCD DISPLAY] berubah menjadi putih. ;[OFF]: Lampu zona [LCD DISPLAY] tetap berwarna [COLOR SELECT].(Halaman 25)Lampu zona [KEY 1] dan [KEY 2] berubah menjadi biru muda bila Anda masuk ke [FUNCTION], apa pun pengaturan [EASY MENU].Lihat ilustrasi pada halaman 24 untuk mengetahui identifikasi zona.
[TUNER SETTING]
[PRESETTYPE]	[NORMAL]: Hapalkan sebuah stasiun untuk masing-masing tombol prasetelan (FM1/FM2/FM3/AM/SW1/SW2). ; [MIX]: Mengingat satu stasiun untuk masing-masing tombol prasetel kecuali band terpilih.
[SYSTEM]
[KEY BEEP]	(Hanya berlaku jika [X'OVER] diatur ke [2WAY].) (Halaman 7)[ON]: Mengaktifkan nada tornbol saat ditekan. ; [OFF]: Menonaktifkan.
[SOURCESELECT]
[BT AUDIO SRC]	[ON]: Mengaktifkan BT AUDIO pada pemilihan sumber. ;[OFF]: Menonaktifkan. (Halaman 19)
[BUILT-IN AUX]	[ON]: Mengaktifkan AUX pada pemilihan sumber. ; [OFF]: Menonaktifkan. (Halaman 12)
[CD READ]	[1]: Secara otomatis memisahkan antara disk file audio dan CD musik. ;[2]: Paksa untuk dimainkan sebagai CD musik. Tidak ada suara yang dapat didengar jika disk file audio dimainkan.
[USER S.REMO] Lihat halaman 25 untuk detailnya.

Memulai

[F/W UPDATE]
[UPDATE SYSTEM]
[F/W UP xxxx]	[YES]: Mulai memutakhirkan firmware. ; [NO]: Pembatalan (pemutakhiran tidak diaktifkan).Untuk perincian tentang cara memutakhirkan firmware, kunjungi<https://www.kenwood.com/cs/ce/>.Setelah memutakhirkan firmware, Anda tidak dapat menurunkan firmware.
[FACTORYRESET]	[YES]: Mengembalikan pengaturan ke default (selain stasiun yang telah disimpan). ; [NO]: Pembatalan.
[ENGLISH]	Pilih bahasa tampilan untuk menu [FUNCTION] dan informasi musik jika berlaku.
[TURKCE]	Secara default, [ENGLISH] telah dipilih.

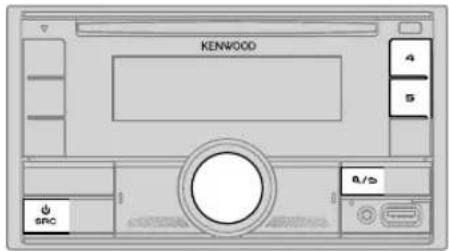

Mengubah tipe saling silang

1 Tekan ⏻ SRC secara berulang-ulang untuk masuk ke STANDBY.
2 Tekan dan tahan tombol angka 4 dan 5 untuk masuk ke pemilihan saling silang.
Tipe saling silang saat ini akan muncul.
3 Putar kenop volume untuk memilih "2WAY" atau "3WAY", kemudian tekan kenop.
4 Putar kenop volume untuk memilih "YES" atau "NO", kemudian tekan kenop.

• Untuk membatalkan, tekan dan tahan Ⓞ/♂.
• Untuk menyesuaikan pengaturan saling silang, lihat halaman 21.

Setelah Anda mengubah tipe saling silang, saat berikutnya Anda menyalakan unit, tampilan akan menunjukkan:

Tekan kenop volume untuk mengakui agar dapat melanjutkan ke operasi berikutnya.

▲ PERHATIAN

Pilih tipe saling silang sesuai dengan cara menghubungkan speaker. (Halaman 28, 29)

Jika Anda memilih tipe yang salah:

• Speaker bisa rusak.
• Tingkat suara yang dihasilkan mungkin teramat tinggi atau rendah.

Radio

• Lampu indikator "ST" menyala ketika menerima siaran FM stereo dengan kekuatan sinyal yang memadai.
• Unit beralih ke alarm FM secara otomatis ketika menerima sinyal alarm dari siaran FM.

Cari stasiun

1 Tekan ⏻ SRC secara berulang-ulang untuk memilih RADIO.
2 Tekan BAND berulang kali (atau tekan #FM+/ *AM- di remote control) untuk memilih FM1/FM2/FM3/AM/SW1/SW2.
3 Tekan ◀◀/▶▶I (atau tekan ◀◀/▶▶I (+) di remote control) untuk mencari stasiun.

Anda dapat menyimpan sampai 18 stasiun untuk FM dan 6 stasiun untuk AM/SW1/SW2.

• Untuk menyimpan stasiun: Tekan dan tahan salah satu tombol angka (1 hingga 6).
• Untuk memilih stasiun yang disimpan: Tekan salah satu tombol angka (1 hingga 6) (atau tekan salah satu tombol angka (1 hingga 6) di remote control).

Direct Access Tuning (Penyetelan Akses Langsung)(menggunakan remote control)

1 Tekan DIRECT untuk masuk ke Direct Access Tuning (Penyetelan Akses Langsung).
2 Tekan tombol angka untuk memasukkan frekuensi stasiun.
3 Tekan ENT ▶II untuk mencari stasiun.

8 BAHASA INDONESIA

• Untuk membatalkan, tekan atau DIRECT.
• Jika tidak ada operasi yang dilakukan selama 10 detik setelah langkah 2, Direct Access Tuning (Penyetelan Akses Langsung) akan otomatis dibatalkan.

Pengaturan lainnya

1 Tekan kenop volume untuk memasukkan mode [FUNCTION].
2 Putar kenop volume untuk memilih item (lihat tabel berikut), kemudian tekan kenop.
3 Ulangi langkah 2 hingga item yang diinginkan dipilih/diaktifkan atau ikuti petunjuk yang diberikan pada item yang dipilih.

4 Tekan dan tahan untuk keluar.

Untuk kembali ke item pengaturan sebelumnya, tekan Q/3

Default: [XX]

[TUNER SETTING]
[SEEK MODE]	Memilih metode pencarian untuk tombol I◄◄ /►►Ibila ditekan. [AUTO1]: Cari stasiun secara otomatis.; [AUTO2]: Mencari stasiun prasetel.; [MANUAL]: Cari stasiun secara manual.
[LOCAL SEEK]	[ON]: Mencari hanya stasiun AM/SW1/SW2 dengan penerimaan yang baik.; [OFF]: Pembatalan. · Pengaturan yang dibuat hanya berlaku untuk sumber/stasiun yang dipilih. Setelah mengubah sumber/stasiun, Anda perlu melakukan pengaturan lagi.
[AUTO MEMORY]	[YES]: Secara otomatis mulailah menghapal 6 stasiun dengan penerimaan yang baik.; [NO]: Pembatalan. · Hanya dapat dipilih jika [NORMAL] dipilih untuk [PRESET TYPE]. (Halaman 6)
[MONO SET]	[ON]: Memperbaiki penerimaan FM, tetapi efek stereo mungkin akan hilang.; [OFF]: Pernbatalan.
[NEWS SET]	[ON]: Unit akan beralih sementara ke News Program jika tersedia.; [OFF]: Pembatalan.
[REGIONAL]	[ON]: Beralih ke stasiun lain hanya di wilayah tertentu menggunakan kendali "AF".; [OFF]: Pembatalan.

RadioCD/USB/iPod

[AF SET] [ON]: Secara otomatis mencari stasiun lain yang menyiarkan program yang sama dalam jaringan Radio Data System yang sama dengan penerimaan yang lebih baik ketika penerimaan saat ini sedang buruk. ; [OFF]: Pembatalan.
[TI]	[ON]: Memungkinkan unit untuk sermentara beralih ke Informasi Lalu Lintas jika tersedia (Indikator “TI” menyala) saat mendengarkan semua sumber selain AM/SW1/SW2. ; [OFF]: Pembatalan.
[PTY SEARCH]	1 Putar kenop volume untuk memilih Tipe Program yang tersedia (lihat berikut “Tipe Program yang Tersedia untuk [PTY SEARCH]”), kernudian tekan kenop.2 Putar kenop volume untuk memilih bahasa PTY (ENGLISH/FRENCH/GERMAN), kemudian tekan kenop.3 Tekan 1◄◄/►►1untuk mulai mencari.
[CLOCK]
[TIME SYNC]	[ON]: Menyinkronkan waktu unit dengan waktu stasiun Radio Data System. ; [OFF]: Pembatalan.

- [MONO SET]/[NEWS SET]/[REGIONAL]/[AF SET]/[TI]/[PTY SEARCH] hanya dapat dipilih bila band berupa FM1/FM2/FM3.

- Jika volume telah disesuaikan selama penerimaan informasi lalu lintas, alarm atau buletin berita, volume yang telah disesuaikan tersebut akan diingat secara otomatis. Ini akan diterapkan di saat berikutnya mengaktifkan informasi lalu lintas, alarm atau buletin berita.

Sumber akan berubah ke CD secara otomatis dan pemutaran akan dimulai.

Terhubung ke perangkat USB

Sumber akan berubah ke USB secara otomatis dan pemutaran akan dimulai.

* Jangan tinggalkan kabel di dalam mobil jika tidak digunakan.

CD/USB/iPod

MenghubungkaniPod/iPhone

Sumber akan berubah ke iPod USB secara otomatis dan pemutaran akan dimulai.

- Anda juga dapat menyambungkan iPod/iPhone lewat Bluetooth. (Halaman 14)

*1 KCA-iP103: Jenis kilat
*2 Jangan tinggalkan kabel di dalam mobil jika tidak digunakan.

Operasi dasar

Sumber yang dapat dipilih: CD/USB/iPod USB atau iPod BT

Untuk file audio yang dapat diputar, lihat "File yang dapat diputar" di halaman 30.

10 BAHASA INDONESIA

Untuk Pada pelat depan Pada remote control
Putar/jeda	Tekan 6 ▶III. Tekan ENT ▶III.
Trek mundur/maju-cepat	Tekan dan tahanI◀◀/▶▶.	Tekan dan tahanI◀◀/▶▶I(+).
Pilih lagu/file	Tekan I◀◀/▶▶.	Tekan I◀◀/▶▶I(+).
Pilih folder* Tekan 1	^ / 2√	Tekan #FM+/*AM-.
Ulangi pemutaran Tekan 4	○ secara berulang.[TRACK REPEAT]/[ALL REPEAT]: Audio CD[FILE REPEAT]/[FOLDER REPEAT]/[ALL REPEAT]: File MP3/WMA/AAC/WAV/FLAC[REPEAT ONE]/[REPEAT ALL]/[REPEAT OFF]: iPod
Putar acak Tekan 3	× secara berulang.[DISC RANDOM]/[RANDOM OFF]: Audio CD[FOLDER RANDOM]/[RANDOM OFF]: File MP3/WMA/AAC/WAV/FLAC[SHUFFLE ON]/[SHUFFLE OFF]: iPod
	Tekan dan tahan 3 × untuk memilih[ALL RANDOM].*

* Untuk CD: Hanya untuk file MP3/WMA/AAAC. Ini tidak berfungsi untuk iPod.

Memilih drive musik

Saat di sumber USB, tekan 5 berulang-ulang.

Lagu yang disimpan di drive berikut akan diputar.

• Memori internal atau eksternal yang dipilih pada smartphone (Kelas Penyimpanan Massal).
• Drive yang dipilih pada perangkat multi-drive. (Unit ini dapat mendukung beberapa perangkat drive hingga 4 drive. Walau demikian, unit ini mungkin perlu waktu untuk membaca jika ada tiga kartu atau lebih yang dihubungkan.)

CD/USB/iPod

Anda juga dapat memilih drive musik dari menu [FUNCTION].

1 Tekan kenop volume untuk memasukkan mode [FUNCTION].
2 Putar kenop volume untuk memilih [USB], kemudian tekan kenop.
3 Putar kenop volume untuk memilih [MUSIC DRIVE], kemudian tekan kenop.
4 Putar kenop volume untuk memilih [DRIVE CHANGE], kemudian tekan kenop.

Drive berikutnya ( [DRIVE 1] hingga [DRIVE 4]) dipilih secara otomatis dan pemutaran dimulai.

5 Ulangi langkah 1 sampai 4 untuk memilih drive berikutnya.

6 Tekan dan tahan untuk keluar.

Untuk kembali ke item pengaturan sebelumnya, tekan Q/5

Direct Music Search (Pencarian Musik Langsung) (menggunakan remote control)

1 Tekan DIRECT.
2 Tekan tombol angka untuk memasukkan nomor lagu/file.
3 Tekan ENT ▶II untuk mencari musik.
- Untuk membatalkan, tekan ↗ atau DIRECT.
- Tidak tersedia jika Putar acak dipilih.
- Tidak berlaku untuk sumber iPod USB.

Memilih file yang akan diputar

Dari folder atau daftar

1 Tekan 9/5
2 Putar kenop volume untuk memilih folder/daftar, kemudian tekan kenop.
3 Putar kenop volume untuk memilih file, kemudian tekan kenop.

File yang dipilih mulai diputar.

Pencarian Cepat(hanya berlaku untuk sumber CD dan USB)

Jika Anda memiliki banyak file, Anda dapat mencarinya dengan cepat.

1 Tekan .Q/5

2 Putar kenop volume untuk memilih folder/daftar, kemudian tekan kenop.

3 Putar kenop volume dengan cepat untuk menjelajahi daftar dengan cepat.

4 Putar kenop volume untuk memilih file, kemudian tekan kenop. File yang dipilih mulai diputar.

Pencarian Melompat(hanya berlaku untuk sumber iPod USB dan sumber iPod BT)

Jika Anda memiliki banyak file dalam daftar yang dipilih, Anda dapat melakukan cara berikut ini untuk mencari file dengan melompati daftar dengan kecepatan yang dipilih di [SKIP SEARCH].

1 Tekan .Q/5
2 Putar kenop volume untuk memilih daftar, kemudian tekan kenop.
3 Tekan ◀◀◀ / ▶▶▶ untuk mencari dengan rasio pencarian melompat preset.

- Menekan dan menahan pencarian I◀◀ / ▶▶▶ pada rasio 10% tanpa memandang pengaturan [SKIP SEARCH].

4 Putar kenop volume untuk memilih file, kemudian tekan kenop.

File yang dipilih mulai diputar.

Pengaturan [SKIP SEARCH]

1 Tekan kenop volume untuk memasukkan mode [FUNCTION].
2 Putar kenop volume untuk memilih [USB], kemudian tekan kenop.
3 Putar kenop volume untuk memilih [SKIP SEARCH], kemudian tekan kenop.
4 Putar kenop volume untuk memilih rasio lompatan pencarian, kemudian tekan kenop.

[0.5%] (default)/[1%]/[5%]/[10%]

Rasio lompatan pencarian ditampilkan sebagai persentase total file.

5 Tekan dan tahan untuk keluar.

BAHASA INDONESIA

CD/USB/iPod

Pencarian abjad(hanya berlaku untuk sumber iPod USB dan sumber iPod BT)

Anda dapat mencari file sesuai dengan karakter pertama.

1 Tekan .Q/5

2 Putar kenop volume untuk memilih daftar, kemudian tekan kenop.

3 Putar kenop volume dengan cepat untuk memasukkan pencarian.

4 Putar kenop volume untuk memilih karakter.

5 Tekan ◀◀◀ / ▶▶▶ untuk memindah ke posisi entri.

- Anda dapat memasukkan hingga 3 karakter.

6 Tekan kenop volume untuk mulai mencari.

7 Putar kenop volume untuk memilih file, kemudian tekan kenop.

File yang dipilih mulai diputar.

• Untuk kembali ke folder asal/file pertama/menu teratas, tekan 5. (Tidak berlaku untuk sumber BT AUDIO.)
• Untuk kembali ke item pengaturan sebelumnya, tekan Ⓞ/♂.
• Untuk membatalkan, tekan dan tahan Q/5.

AUX

Anda dapat mendengarkan musik dari pemutar audio portabel melalui jack input tambahan.

Persiapan:

1 Sambungkan pemutar audio portabel (dijual bebas).

2 Tekan ⏻ SRC secara berulang-ulang untuk memilih AUX.
3 Hidupkan pemutar audio portabel dan mulai memutar.

Mengatur nama perangkat eksternal

Saat mendengarkan pemutar audio portabel yang disambungkan dengan unit...

1 Tekan kenop volume untuk memasukkan mode [FUNCTION].
2 Putar kenop volume untuk memilih [SYSTEM], kemudian tekan kenop.
3 Putar kenop volume untuk memilih [AUX NAME SET], kemudian tekan kenop.
4 Putar kenop volume untuk memilih item, kemudian tekan kenop. [AUX] (default)/[DVD]/[PORTABLE]/[GAME]/[VIDEO]/[TV]

5 Tekan dan tahan untuk keluar.

Untuk kembali ke item pengaturan sebelumnya, tekan 9/5.

12 BAHASA INDONESIA

Aplikasi KENWOOD Remote

Anda dapat mengontrol alat penerima KENWOOD di mobil dari iPhone/iPod touch (lewat Bluetooth atau lewat terminal input USB) atau perangkat Android (lewat Bluetooth) menggunakan aplikasi KENWOOD Remote. - Untuk informasi lebih lanjut, kunjungi .

Persiapan:

Instal versi terbaru aplikasi KENWOOD Remote di perangkat Anda sebelum menghubungkan.

Mulai menggunakan aplikasi KENWOOD Remote

1 Buka aplikasi KENWOOD Remote pada perangkat Anda.
2 Hubungkan perangkat Anda.

- Untuk perangkat Android:

Pasangkan perangkat Android dengan unit ini lewat Bluetooth. (Halaman 14)

- Untuk iPhone/iPod touch:

Hubungkan iPhone/iPod touch ke terminal input USB. (Halaman 10) (atau)

Pasangkan iPhone/iPod touch dengan unit ini lewat Bluetooth. (Halaman 14)

(Pastikan terminal input USB tidak dihubungkan ke perangkat apa pun.)

3 Pilih perangkat yang akan digunakan dari menu [FUNCTION]. Lihat berikut "Pengaturan untuk menggunakan aplikasi KENWOOD Remote". Secara default, [ANDROID] telah dipilih. Untuk menggunakan iPhone/iPod touch, pilih [YES] untuk [IOS].

Pengaturan untuk menggunakan aplikasi KENWOOD Remote

1 Tekan kenop volume untuk memasukkan mode [FUNCTION].
2 Putar kenop volume untuk memilih item (lihat tabel berikut), kemudian tekan kenop.
3 Ulangi langkah 2 hingga item yang diinginkan dipilih/diaktifkan.
4 Tekan dan tahan untuk keluar.

Untuk kembali ke item pengaturan sebelumnya, tekan Q/S.

Default: [XX]

[REMOTE APP]
[SELECT]	Memilih perangkat ([IOS] atau [ANDROID]) untuk menggunakan aplikasi.
[IOS]	[YES]: Memilih iPhone/iPod touch untuk menggunakan aplikasi lewat Bluetooth atau dihubungkan lewat terminal input USB. ; [NO]: Pembatalan. Jika [IOS] telah dipilih, pilih sumber iPod BT (atau iPod USB jika iPhone/ iPod touch Anda dihubungkan lewat terminal input USB) untuk mengaktifkan aplikasi.Konektivitas aplikasi akan terganggu atau terputus jika: - Anda mengubah dari sumber iPod BT ke sumber pemutaran yang dihubungkan lewat terminal input USB.- Anda mengubah dari sumber iPod USB ke sumber iPod BT.
[ANDROID]	[YES]: Memilih perangkat Android untuk menggunakan aplikasi lewat Bluetooth. ; [NO]: Pembatalan.
[ANDROID LIST]	Memilih perangkat Android yang akan digunakan dari daftar.Hanya ditampilkan ketika [ANDROID] pada [SELECT] diatur ke [YES].
[STATUS]	Menampilkan status perangkat yang dipilih.[IOS CONNECTED]: Anda dapat menggunakan aplikasi dengan iPhone/ iPod touch yang dihubungkan lewat terminal input USB atau Bluetooth.[IOS NOT CONNECTED]: Tidak ada perangkat iOS yang terhubung untuk menggunakan aplikasi.[ANDROID CONNECTED]: Anda dapat menggunakan aplikasi dengan perangkat Android yang dihubungkan lewat Bluetooth.[ANDROID NOT CONNECTED]: Tidak ada perangkat Android yang terhubung untuk menggunakan aplikasi.

Bluetooth®

• Tergantung pada versi Bluetooth, sistem operasi dan versi software dalam ponsel Anda, fitur Bluetooth mungkin tidak dapat digunakan dengan unit ini.
• Pastikan untuk mengaktifkan fungsi Bluetooth perangkat untuk melakukan operasi berikut ini.
• Kondisi sinyal berbeda-beda, bergantung pada lingkungan sekitar.

Bluetooth — Koneksi

Profil Bluetooth yang didukung

• Hands-Free Profile (HFP)
• Advanced Audio Distribution Profile (A2DP)
• Audio/Video Remote Control Profile (AVRCP)
• Serial Port Profile (SPP)
• Phonebook Access Profile (PBAP)

Kodek Bluetooth yang didukung

• Sub Band Codec (SBC)
• Advanced Audio Coding (AAC)

Hubungkanmikrofon

BAHASA INDONESIA

Memasangkan dan menghubungkan perangkat Bluetooth untuk pertama kali

1 Tekan ⏻ SRC untuk menyalakan unit.
2 Cari dan pilih nama alat penerima Anda ("DPX-5300BT") pada perangkat Bluetooth.

"PAIRING" "PASS XXXXXX" "Nama perangkat" "PRESS" "VOLUME KNOB" muncul pada tampilan.

• Untuk beberapa perangkat Bluetooth, Anda mungkin perlu memasukkan kode Nomor Identifikasi Pribadi (Personal Identification Number/PIN) setelah mencari.

3 Tekan kenop volume untuk mulai memasangkan.

"PAIRING OK" akan muncul bila pemasangan selesai.

Setelah selesai dipasangkan, koneksi Bluetooth akan dibuat secara otomatis.

• Indikator "dan/atau" "jendela tampilan akan menyala.

• Bergantung pada pengaturan yang dibuat untuk [BATT/SIGNAL] (halaman 16), kekuatan baterai dan sinyal perangkat yang terhubung ditunjukkan pada tampilan tambahan (halaman 31).

• Unit ini mendukung Secure Simple Pairing (SSP).

• Total hingga lima perangkat dapat didaftarkan (dipasangkan).
• Setelah selesai dipasangkan, perangkat Bluetooth akan tetap terdaftar di unit sekalipun Anda me-reset unit. Untuk menghapus perangkat yang telah dipasangkan, lihat [DEVICE DELETE] di halaman 18.
• Maksimal dua ponsel Bluetooth dan satu perangkat audio Bluetooth yang dapat dihubungkan untuk setiap kalinya. Untuk menghubungkan atau memutuskan perangkat yang terdaftar, lihat [PHONE SELECT] atau [AUDIO SELECT] pada [BT MODE]. (Halaman 18)
  Walau demikian, saat di sumber BT AUDIO, Anda dapat menghubungkan ke lima perangkat audio Bluetooth dan beralih di antara kelima perangkat tersebut. (Halaman 19)
• Beberapa perangkat Bluetooth mungkin tidak secara otomatis menghubungkan ke unit setelah dipasangkan. Hubungkan perangkat ke unit secara manual.
• Lihat panduan instruksi perangkat Bluetooth untuk informasi lebih lanjut.

Bluetooth®

Pemasangan Otomatis

Saat Anda menghubungkan iPhone/iPod touch ke terminal input USB, permintaan memasangkan (melalui Bluetooth) diaktifkan secara otomatis jika [AUTO PAIRING]diatur ke [ON]. (Halaman 18)

Tekan kenop volume untuk memasangkan setelah Anda mengonfirmasi nama perangkat.

Bluetooth — Ponsel Bluetooth

Menerima panggilan

Bila ada panggilan masuk:

• Lampu zona[KEY 1] dan [KEY 2] berwarna hijau dan berkedip.
• Unit akan menjawab panggilan secara otomatis jika [AUTO ANSWER] telah diatur ke waktu yang dipilih. (Halaman 16)
  Selama panggilan:
• Zona [LCD DISPLAY] menyala sesuai dengan pengaturan yang dibuat untuk [COLOR SELECT] (halaman 25) sedangkan zona [KEY 1] dan zona [KEY 2] akan menyala dengan warna hijau.
  • Jika Anda mematikan unit, Bluetooth akan terputus.

Operasi berikut mungkin berbeda atau tidak tersedia, bergantung pada ponsel yang dihubungkan.

Untuk Pada pelat depan Pada remote control

Panggilan masuk yang pertama...
Menjawab panggilan	Tekan atau kenop volume atau salah satu tombol angka (1 hingga 6).	Tekan
Menolak panggilan	Tekan / .	Tekan
Mengakhiri panggilan	Tekan / .	Tekan
Saat berbicara pada panggilan masuk yang pertama...
Jawab panggilan masuk yang lain dan tahan panggilan saat ini	Tekan / . Tekan .
Tolak panggilan masuk yang lain	Tekan / .	Tekan
Bila ada dua panggilan aktif...
Akhiri panggilan saat ini dan aktifkan panggilan yang ditahan	Tekan /	Tekan
Tukar antara panggilan saat ini dan panggilan yang ditahan	Tekan / Tekan .
Menyesuaikan volume ponsel*1[00] hingga [35](Default: [15])	Putar kenop volume selama panggilan.	Tekan VOL 2 atau VOL selama panggilan.
Berpindah antara mode bebas-genggam dan pembicaraan pribadi*3	Tekan 6 II selama panggilan.	(Tidak tersedia )

*1, *2, *3: Lihat halaman 16.

Bluetooth®

*1 Penyesuaian ini tidak akan memengaruhi volume sumber lainnya.
*2 Tekan dan tahan VOL ▲ untuk terus menambah volume hingga 15.
*3 Pengoperasian mungkin berbeda sesuai dengan perangkat Bluetooth yang dihubungkan.

Meningkatkan kualitas suara

Saat berbicara di telepon...

1 Tekan kenop volume untuk memasukkan mode [FUNCTION].
2 Putar kenop volume untuk memilih item (lihat tabel berikut), kemudian tekan kenop.
3 Ulangi langkah 2 hingga item yang diinginkan dipilih/diaktifkan.
4 Tekan dan tahan untuk keluar.

Untuk kembali ke item pengaturan sebelumnya, tekan 9/5.

Default: [XX]

[MIC GAIN]	[LEVEL -10] hingga [LEVEL +10] ([LEVEL -4]): Sensitivitas mikrofon akan bertambah seiring bertambahnya angka.
[NR LEVEL]	[LEVEL -5] hingga [LEVEL +5] ([LEVEL 0]): Sesuaikan tingkat pengurangan bising hingga bising yang terdengar menjadi minim selama percakapan telepon.
[ECHOCANCEL]	[LEVEL -5] hingga [LEVEL +5] ([LEVEL 0]): Sesuaikan waktu tunda peredam gema hingga gema yang terdengar menjadi minim selama percakapan telepon.

- Kualitas panggilan dapat tergantung pada ponsel.

■ Membuat pengaturan untuk menerima panggilan

1 Tekan untuk masuk ke mode Bluetooth.
2 Putar kenop volume untuk memilih item (lihat tabel berikut), kemudian tekan kenop.
3 Ulangi langkah 2 hingga item yang diinginkan dipilih/diaktifkan.
4 Tekan dan tahan untuk keluar.

Untuk kembali ke item pengaturan sebelumnya, tekan 9/5.

16 BAHASA INDONESIA

Default: [XX]

[SETTINGS]
[AUTO ANSWER]	[1] hingga [30]: Unit akan menjawab panggilan masuk secara otomatis dalam waktu yang dipilih (dalam detik). ; [OFF]: Pembatalan.
[BATT/SIGNAL]*	[AUTO]: Menunjukkan kekuatan baterai dan sinyal pada tampilan tambahan (halaman 31) saat unit mendeteksi perangkat Bluetooth dan perangkat Bluetooth telah terhubung. ; [OFF]: Pernbatalan.

* Fungsionalitas bergantung pada jenis ponsel yang digunakan.

Membuat panggilan

Anda dapat membuat panggilan dari riwayat panggilan, buku telepon, atau dengan memanggil nomor. Panggilan dengan suara juga dimungkinkan jika ponsel Anda memiliki fitur tersebut.

1 Tekan untuk masuk ke mode Bluetooth.

"(Nama perangkat pertama)" akan muncul.

- Jika terhubung dua ponsel Bluetooth, tekan lagi untuk beralih ke ponsel yang lain.

2 Putar kenop volume untuk memilih item (lihat tabel berikut), kemudian tekan kenop.

3 Ulangi langkah 2 hingga item yang diinginkan dipilih/diaktifkan atau ikuti petunjuk yang diberikan pada item yang dipilih.

4 Tekan dan tahan untuk keluar.

Untuk kembali ke item pengaturan sebelumnya, tekan R/S

CALLHISTORY

1 Tekan kenop volume untuk memilih nama atau nomor telepon.
- "INCOMING", "OUTGOING" atau "MISSED" akan ditampilkan pada bagian bawah tampilan untuk menunjukkan status panggilan sebelumnya.
- Tekan DISP untuk mengubah kategori tampilan (NUMBER atau NAME).
- "NO DATA" akan muncul jika tidak ada riwayat panggilan atau nomor panggilan yang tercatat.
2 Tekan kenop volume untuk memanggil.

Bluetooth®

[PHONE BOOK] (Hanya berlaku jika ponsel mendukung PBAP.)1 Putar kenop volume dengan cepat untuk masuk ke mode pencarian abjad (jika buku telepon berisi banyak kontak).Menu pertama (ABCDEFGHIJK) akan muncul.· Untuk masuk ke menu lain (LMNOPQRSTUV atau WXYZ1 *), tekan 1 ∧ / 2 √· Untuk memilih huruf pertarna yang diinginkan, putar kenop volume atau tekan ◄◀◀ / ▶▶▶↓, kemudian tekan kenop.Pilih "1" untuk mencari dengan angka dan pilih " *" untuk mencari dengan simbol.2 Putar kenop volume untuk memilih nama, kemudian tekan kenop.3 Putar kenop volume untuk memilih nomor telepon, kemudian tekan kenop untuk memanggil.· Untuk menggunakan buku telepon dengan unit ini, pastikan untuk mengizinkan akses atau transfer dari ponsel cerdas Anda. Tergantung pada ponsel yang terhubung, prosesnya mungkin berbeda.· Kontak dikategorikan sebagai berikut: HOME, OFFICE, MOBILE, OTHER, GENERAL· Unit ini hanya dapat menampilkan huruf yang tidak beraksen. (Huruf beraksen seperti "Ü" ditampilkan sebagai "U".)

[NUMBER DIAL]1 Putar kenop volume untuk memilih nomor (0 hingga 9) atau karakter (* #, +).2 Tekan ◄◀◀ / ▶▶▶↑ untuk memindah posisi entri.Ulangi langkah 1 dan langkah 2 hingga Anda selesai memasukkan nomor telepon.3 Tekan kenop volume untuk memanggil.(atau menggunakan remote control)1 Tekan tombol angka (0 hingga 9) untuk memasukkan nomor telepon.2 Tekan ⬇ untuk riemanggil.

[VOICE] Ucapkan nama kontak yang ingin Anda panggil atau perintah suara untuk mengontrol fungsi telepon. (Lihat juga "Mernbuat panggilan menggunakan pengenalan suara" berikut.)

[LOW]/[MID]/[FULL]: Menampilkan kekuatan baterai.*

[NO SIGNAL]/[LOW]/[MID]/[MAX]: Menampilkan kekuatan sinyal yang diterima saat ini.*

* Fungsionalitas bergantung pada jenis ponsel yang digunakan.

Membuat panggilan menggunakan pengenalan suara

1 Tekan dan tahan VOICE untuk mengaktifkan pengenalan suara pada ponsel yang terhubung.
2 Ucapkan nama kontak yang ingin Anda panggil atau perintah suara untuk mengontrol fungsi telepon.
- Fitur Pengenalan Suara yang didukung berbeda-beda untuk setiap ponsel. Lihat panduan instruksi ponsel yang terhubung untuk detailnya.

Anda dapat menyimpan hingga 6 kontak ke dalam tombol angka (1 hingga 6).

1 Tekan untuk masuk ke mode Bluetooth.
2 Putar kenop volume untuk memilih [CALL HISTORY], [PHONE BOOK] atau [NUMBER DIAL], kemudian tekan kenop.
3 Putar kenop volume untuk memilih kontak atau memasukkan nomor telepon.
Jika sebuah kontak telah dipilih, tekan kenop volume untuk menampilkan nomor telepon.
4 Tekan dan tahan salah satu tombol angka (1 hingga 6).
"STORED" akan muncul bila kontak telah disimpan.

Untuk menghapus sebuah kontak dari memori terprogram, pilih [NUMBER DIAL] di langkah 2, simpan sebuah nomor kosong di langkah 3, dan lanjutkan ke langkah 4.

Membuat panggilan ke nomor terdaftar

1 Tekan untuk masuk ke mode Bluetooth.
2 Tekan salah satu tombol angka (1 hingga 6).
3 Tekan kenop volume untuk memanggil.
"NO MEMORY" akan muncul jika tidak ada kontak yang disimpan.

Bluetooth®

Pengaturan mode Bluetooth

1 Tekan kenop volume untuk memasukkan mode [FUNCTION].
2 Putar kenop volume untuk memilih item (lihat tabel berikut), kemudian tekan kenop.
3 Ulangi langkah 2 hingga item yang diinginkan dipilih/diaktifkan atau ikuti petunjuk yang diberikan pada item yang dipilih.
4 Tekan dan tahan 📄/∫untuk keluar.

Untuk kembali ke item pengaturan sebelumnya, tekan 9/5.

Default: [XX]

[BTMODE]
[PHONE SELECT]	Memilih ponsel atau perangkat audio yang akan dihubungkan atau diputus."★" akan muncul di depan nama perangkat bila telah terhubung.
[AUDIO SELECT]	" ▶ " akan muncul di depan nama perangkat pemutaran audio saat ini.Anda dapat menghubungkan maksimal dua ponsel Bluetooth dan satu perangkat audio Bluetooth untuk setiap kalinya.
[DEVICEDELETE]	1 Putar kenop volume untuk memilih perangkat yang akan dihapus, kemudian tekan kenop.2 Putar kenop volume untuk memilih [YES] atau [NO], kemudian tekan kenop.
[PIN CODE EDIT](0000)	Mengubah kode PIN (hingga 6 digit).1 Putar kenop volume untuk memilih nornor.2 Tekan I ◀ ◀ /▶▶I untuk memindah posisi entri.Ulangi langkah 1 dan langkah 2 hingga Anda selesai memasukkan kode PIN.3 Tekan kenop volume untuk mengonfirmasikan.
[RECONNECT]	[ON]: Unit secara otomatis akan menghubungkan kembali bila perangkat Bluetooth yang terakhir dihubungkan berada dalam jangkauan koneksi. ; [OFF]: Pembatalan.

[AUTO PAIRING]	[ON]: Unit secara otomatis memasangkan perangkat Bluetooth yang didukung (iPhone/iPod touch) bila dihubungkan melalui terminal input USB. Bergantung pada sistem operasi dari perangkat yang dihubungkan, fungsi ini mungkin tidak berfungsi. ; [OFF]: Pembatalan.
[INITIALIZE]	[YES]: Mengatur ulang semua pengaturan Bluetooth (termasuk pemasangan yang tersimpan, buku telepon, dll.). ; [NO]: Pembatalan.

Mode pengujian Bluetooth

Anda dapat memeriksa konektivitas profil yang didukung antara perangkat Bluetooth dan unit.
- Pastikan tidak ada perangkat Bluetooth yang telah dipasangkan.

1 Tekan dan tahan "PLEASE PAIR YOUR PHONE PIN 0000" muncul pada tampilan.

2 Cari dan pilih nama alat penerima Anda ("DPX-5300BT") pada perangkat Bluetooth.
3 Operasikan perangkat Bluetooth untuk mengonfirmasikan pemasangan.

"TESTING" akan berkedip pada tampilan.

Hasil konektivitas (OK atau NG) akan muncul setelah pengujian.

PAIRING: Status pemasangan

HF CNT: Kompatibilitas Hands-Free Profile (HFP)

AUD CNT: Kompatibilitas Advanced Audio Distribution Profile (A2DP)

PB DL: Kompatibilitas Phonebook Access Profile (PBAP)

Untuk membatalkan mode pengujian, tekan dan tahan ⏻ SRC untuk mematikan unit.

Bluetooth®

Bluetooth — Audio

• Indikasi operasi dan tampilan mungkin berbeda sesuai dengan ketersediaannya pada perangkat yang dihubungkan.
• Bergantung pada perangkat yang dihubungkan, beberapa fitur mungkin tidak berfungsi pada perangkat Anda.

Saat di sumber BT AUDIO, Anda dapat menghubungkan ke lima perangkat audio Bluetooth dan beralih di antara kelima perangkat tersebut.

Mendengarkan pemutar audio lewat Bluetooth

1 Tekan ⏻ SRC berulang-ulang (atau tekan SRC di remote control) untuk memilih BT AUDIO.
- Menekan akan masuk ke BT AUDIO secara langsung.
2 Operasikan pemutar audio lewat Bluetooth dan mulailah pemutaran.

Untuk Pada pelat depan Pada remote control

Putar/jeda	Tekan 6 ▶II. Tekan ENT ▶II.
Memilih grup atau folder	Tekan 1 ∧ / 2 √	Tekan #FM+/*AM-.
Melompat mundur/ melompat maju	Tekan I◀◀ / ▶▶I.	Tekan I◀◀ / ▶▶I (+).

Untuk Pada pelat depan Pada remote control
Trek mundur/maju-cepat	Tekan dan tahan|◀◀ / ▶▶.	Tekan dan tahan|◀◀ / ▶▶ I (+).
Ulangi pemutaran Tekan 4	○ secara berulang.
	[ALL REPEAT]/[FILE REPEAT]/[GROUP REPEAT]/[REPEAT OFF]
Putar acak	Tekan dan tahan 3 ×ntuk memilih atau [GROUP RANDOM].• Tekan 3×untuk memilih [RANDOM OFF].
Memilih file dari folder/daftar	Lihat “Memilih file yang akan diputar” di halaman 11.
Beralih di antara perangkat audioBluetooth yang terhubung	Tekan 5.(Menekan tombol “Play” (Putar) pada perangkat yang dihubungkan dengan sendirinya juga menyebabkan peralihan output suara dari perangkat.)

Mendengarkan iPod/iPhone lewat Bluetooth

Anda dapat mendengarkan lagu di iPod/iPhone lewat Bluetooth di unit ini.

Tekan ⏻ SRC secara berulang-ulang untuk memilih iPod BT.

• Anda dapat mengoperasikan iPod/iPhone dengan cara yang sama seperti iPod/iPhone lewat terminal input USB. (Halaman 10)
• Jika Anda memasang iPod/iPhone ke terminal input USB saat mendengarkan sumber iPod BT, sumber tersebut secara otomatis akan berubah ke sumber iPod USB.
  Tekan ⬇ SRC untuk memilih sumber iPod BT jika perangkat tetap dihubungkan lewat Bluetooth.

PengaturanAudio

1 Tekan kenop volume untuk memasukkan mode [FUNCTION].
2 Putar kenop volume untuk memilih item (lihat tabel berikut), kemudian tekan kenop.
3 Ulangi langkah 2 hingga item yang diinginkan dipilih/diaktifkan.
4 Tekan dan tahan untuk keluar.

(atau menggunakan remote control)

1 Tekan AUD untuk masuk [AUDIO CONTROL].
2 Tekan ▲/▼ untuk memilih item, kemudian tekan ENT ▶II.

Untuk kembali ke item pengaturan sebelumnya, tekan Ⓞ/♂

Default: [XX]

[AUDIO CONTROL]
[SUB-W LEVEL]	[LEVEL -50] hingga [LEVEL +10] ([LEVEL 0]): Sesuaikan tingkat output subwoofer.
[EASY EQ]	Sesuaikan pengaturan suara Anda sendiri.Pengaturan ini akan disimpan ke [USER] di [PRESET EQ].Pengaturan yang dibuat dapat memengaruhi pengaturan [MANUAL EQ]saat ini.[SW]: [LEVEL -50] hingga [LEVEL +10] (Default: [LEVEL 0][BASS]: [LEVEL -9] hingga [LEVEL +9] [LEVEL +1][MID]: [LEVEL -9] hingga [LEVEL +9] [LEVEL -6][TRE]: [LEVEL -9] hingga [LEVEL +9] [LEVEL +3])

[SUBWOOFER SET]	[ON]: Nyalakan keluaran subwoofer. ; [OFF]: Pembatalan.
[FADER]	(Tidak berlaku jika saling silang 3 arah telah dipilih.) (Halaman 7)[R15] hingga [F15] ([O]): Menyesuaikan keseimbangan keluaran speaker depan dan belakang.
[BALANCE]	[L15] hingga [R15] ([O]): Menyesuaikan keseimbangan keluaran speaker kiri dan kanan.
[VOLUME OFFSET]	[-15] hingga [+6] ([O]): Memprogram tingkat volume awal untuk masing-masing sumber dengan membandingkan terhadap level volume FM.(Sebelum melakukan penyesuaian, pilih sumber yang ingin Anda sesuaikan.)
[SOUND EFFECT]
[SOUND RECNSTR](Rekonstruksi suara)	(Tidak berlaku untuk sumber RADIO dan sumber AUX.)[ON]: Menghasilkan suara yang realistis melalui kompensasi komponen-komponen frekuensi tinggi dan memulihkan waktu-naik bentuk gelombang yang hilang dalam kompresi data audio. ;[OFF]: Pembatalan.
[SPACE ENHANCE]	(Tidak berlaku untuk sumber RADIO.)[SMALL]/[MEDIUM]/[LARGE]: Secara virtual menyempurnakan ruang suara. ; [OFF]: Pembatalan.
[SND REALIZER]	[LEVEL 1]/[LEVEL2]/[LEVEL3]: Secara virtual membuat ruang suara jadi lebih realistik. ; [OFF]: Pembatalan.
[STAGE EQ]	[LOW]/[MIDDLE]/[HIGH]: Secara virtual menyesuaikan posisi suara yang terdengar dari speaker. ; [OFF]: Pembatalan.
[DRIVE EQ]	[ON]: Memperbesar frekuensi untuk mengurangi bising yang terdengar dari luar mobil atau bising ban yang sedang berjalan. ;[OFF]: Pembatalan.
[SPEAKER SIZE] Bergantung pada tipe saling silang yang dipilih (lihat “Mengubah tipe saling silang” di halaman 7), item pengaturan saling silang 2 arah atau saling silang 3 arah akan ditampilkan. (lihat berikut “Pengaturan saling silang”.)Secara default, saling silang 2 arah telah dipilih.
[X' OVER]
[DTA SETTINGS]	Untuk pengaturan, lihat “Pengaturan Digital Time Alignment” di halaman 23.
[CAR SETTINGS]

• [SUB-W LEVEL] hanya dapat dipilih bila [SUBWOOFER SET] diatur ke [ON].

Pengaturan saling silang

Di bawah ini adalah item pengaturan yang tersedia untuk saling silang 2 arah dan saling silang 3 arah.

SPEAKERSIZE

Memilih sesuai dengan ukuran speaker yang terhubung untuk kinerja optimum.

- Pengaturan frekuensi dan simpangan secara otomatis diatur untuk saling silang pada speaker yang dipilih.

- Jika [NONE] dipilih untuk speaker berikut di [SPEAKER SIZE], pengaturan [X'OVER] pada speaker yang dipilih menjadi tidak tersedia.

- Saling silang 2 arah: [TWEETER] pada [FRONT]/[REAR]/[SUBWOOFER]

- Saling silang 3 arah: [WOOFER]

X' OVER (saling silang)

• [FRQ]/[F-HPF FRQ]/[R-HPF FRQ]/[SW LPF FRQ]/[HPF FRQ]/[LPF FRQ]: Menyesuaikan frekuensi saling silang untuk speaker yang dipilih (filter high-pass atau filter low-pass). Jika [THROUGH] dipilih, maka semua sinyal dikirim ke speaker yang dipilih.
• [SLOPE]/[F-HPF SLOPE]/[R-HPF SLOPE]/[SW LPF SLOPE]/[HPF SLOPE]/[LPF SLOPE] Menyesuaikan simpangan saling silang. Hanya dapat dipilih jika pengaturan selain [THROUGH] dipilih untuk frekuensi saling silang.
• [SW LPF PHASE] /[PHASE]: Memilih fase output speaker agar sinkron dengan output speaker lainnya.
• [GAIN LEFT]/[GAIN RIGHT]/[F-HPF GAIN]/[R-HPF GAIN]/[SW LPF GAIN]/[GAIN]: Menyesuaikan volume output dari speaker yang dipilih.

Pengaturan Audio

Item pengaturan saling silang 2 arah

[SPEAKERSIZE]
[FRONT] [SIZE]		[8CM]/[10CM]/[12CM]/[13CM]/[16CM]/[17CM]/[18CM]/[4×6]/[5×7]/[6×8]/[6×9]/[7×10]
	[TWEETER]	[SMALL]/[MIDDLE]/[LARGE]/[NONE] (tidak dihubungkan)
[REAR]	[8CM]/[10CM]/[12CM]/[13CM]/[16CM]/[17CM]/[18CM]/[4×6]/[5×7]/[6×8]/[6×9]/[7×10]/[NONE] (tidak dihubungkan)
[SUBWOOFER]	[16CM]/[20CM]/[25CM]/[30CM]/[38CM OVER]/[NONE] (tidak dihubungkan)
[X'OVER]
[TWEETER] [FRQ]		[1KHZ]/[1.6KHZ]/[2.5KHZ]/[4KHZ]/[5KHZ]/[6.3KHZ]/[8KHZ]/[10KHZ]/[12.5KHZ]
	[GAIN LEFT]	[-8] hingga [0]
	[GAIN RIGHT]	[-8] hingga [0]
[FRONT HPF] [F-HPF FRQ]		[30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH]
	[F-HPF SLOPE]	[-6DB]/[-12DB]/[-18DB]/[-24DB]
	[F-HPF GAIN]	[-8] hingga [0]
[REAR HPF] [R-HPF FRQ]		Konfigurasikan pengaturan untuk speaker belakang seperti pada speaker depan.

[SUBWOOFER LPF]	[SW LPF FRQ]	[30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH]
	[SW LPF SLOPE]	[-6DB]/[-12DB]/[-18DB]/[-24DB]
	[SW LPF PHASE]	[REVERSE] (180°)/[NORMAL] (0°)
	[SW LPF GAIN]	[-8] hingga [0]

• [SUBWOOFER] pada [SPEAKER SIZE] dan [SUBWOOFER LPF] pada [X'OVER] hanya dapat dipilih bila [SUBWOOFER SET] diatur ke [ON]. (Halaman 21)

Item pengaturan saling silang 3 arah

[SPEAKER SIZE]
[TWEETER]	[SMALL]/[MIDDLE]/[LARGE]
[MID RANGE]	[8CM]/[10CM]/[12CM]/[13CM]/[16CM]/[17CM]/[18CM]/[4×6]/[5×7]/[6×8]/[6×9]
[WOOFER]	[16CM]/[20CM]/[25CM]/[30CM]/[38CM OVER]/[NONE] (tidak dihubungkan)
[X'OVER]
[TWEETER] [HPF FRQ]	[1KHZ]/[1.6KHZ]/[2.5KHZ]/[4KHZ]/[5KHZ]/[6.3KHZ]/[8KHZ]/[10KHZ]/[12.5KHZ]
[SLOPE]	[-6DB]/[-12DB]
[PHASE]	[REVERSE] (180°)/[NORMAL] (0°)
[GAIN]	[-8] hingga [0]

Pengaturan Audio

[MID RANGE]	[HPF FRQ]	[30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH]
	[HPF SLOPE]	[-6DB]/[-12DB]
	[LPF FRQ]	[1KHZ]/[1.6KHZ]/[2.5KHZ]/[4KHZ]/[5KHZ]/[6.3KHZ]/[8KHZ]/[10KHZ]/[12.5KHZ]/[THROUGH]
	[LPF SLOPE]	[-6DB]/[-12DB]
	[PHASE]	[REVERSE] (180°)/[NORMAL] (0°)
	[GAIN]	[-8] hingga [0]
[WOOFER] [LPF FRQ]		[30HZ]/[40HZ]/[50HZ]/[60HZ]/[70HZ]/[80HZ]/[90HZ]/[100HZ]/[120HZ]/[150HZ]/[180HZ]/[220HZ]/[250HZ]/[THROUGH]
		[SLOPE] [-6DB]/[-12DB]
		[PHASE] [REVERSE] (180°)/[NORMAL] (0°)
		[GAIN] [-8] hingga [0]

• [WOOFER] pada [SPEAKER SIZE] dan [WOOFER] pada [X'OVER] hanya dapat dipilih bila [SUBWOOFER SET] diatur ke [ON]. (Halaman 21)

Pengaturan Digital Time Alignment

Pengaturan Digital Time Alignment mengatur waktu tunda output speaker untuk menghasilkan lingkungan yang lebih cocok bagi mobil Anda.

- Untuk informasi lebih lanjut, lihat "Menentukan waktu tunda secara otomatis" di halaman 24.

[DTA SETTINGS]
[POSITION]	Memilih posisi mendengarkan (titik patokan).[ALL]: Tidak mengkompensasi ; [FRONT RIGHT]: Kursi kanan depan ;[FRONT LEFT]: Kursi kiri depan ; [FRONT ALL]: Kursi depan• [FRONT ALL] hanya ditampilkan ketika [2-WAY X'OVER] dipilih.(Halaman 7)
[DISTANCE]	[OCM] hingga [610CM]: Menyesuaikan lebih presisi jarak untuk kompensasi.(Sebelum membuat penyesuaian, pilih speaker yang Anda ingin sesuaikan.)
[GAIN]	[-8DB] hingga [ODB]: Menyesuaikan lebih presisi volume output dari speaker yang dipilih.(Sebelum membuat penyesuaian, pilih speaker yang Anda ingin sesuaikan.)
[DTA RESET]	[YES]: Mengembalikan pengaturan settings ([DISTANCE] dan [GAIN]) pada [POSITION] yang dipilih ke default. ; [NO]: Pembatalan.
[CAR SETTINGS] Mengidentifikasi jenis mobil dan lokasi speaker belakang agar dapat membuat penyesuaian [DTA SETTINGS].
[CARTYPE]	[COMPACT]/[FULL SIZE CAR]/[WAGON]/[MINIVAN]/[SUV]/[MINIVAN(LONG)]: Memilih jenis mobil. ;[OFF]: Tidak mengkompensasi.
[R-SP LOCATION]	Memilih lokasi speaker belakang di mobil Anda untuk menghitung jarak terjauh dari posisi mendengarkan yang dipilih (titik patokan).• [DOOR]/[REAR DECK]: Hanya dapat dipilih bila [CAR TYPE] dipilih sebagai [OFF], [COMPACT], [FULL SIZE CAR], [WAGON] atau [SUV].• [2ND ROW]/[3RD ROW]: Hanya dapat dipilih bila [CAR TYPE] dipilih sebagai [MINIVAN] atau [MINIVAN(LONG)].

• Sebelum membuat penyesuaian [DISTANCE] dan [GAIN] pada [DTA SETTINGS] pilih speaker yang ingin Anda sesuaikan:

- Anda hanya dapat memilih [REAR LEFT], [REAR RIGHT] dan [SUBWOOFER] jika pengaturan selain [NONE] dipilih untuk [REAR] dan [SUBWOOFER] pada [SPEAKER SIZE]. (Halaman 22)

BAHASA INDONESIA

Pengaturan Audio

• Anda hanya dapat memilih [WOOFER] jika pengaturan selain [NONE] dipilih untuk [WOOFER] pada [SPEAKER SIZE]. (Halaman 22)
  • [R-SP LOCATION] pada [CAR SETTINGS] hanya dapat dipilih jika:
• Saling silang 2 arah telah dipilih. (Halaman 7)
• Pengaturan sela[NONE] telah dipilih untuk [REAR] pada [SPEAKER SIZE]. (Halaman 22)

Menentukan waktu tunda secara otomatis

Jika Anda menentukan jarak dari posisi mendengarkan yang telah diatur saat ini ke setiap speaker, waktu tunda secara otomatis akan dihitung.

1 Atur [POSITION] dan tentukan posisi mendengarkan sebagai titik referensi (titik referensi untuk [FRONT ALL] akan menjadi tengah-tengah antara kanan dan kiri di kursi depan).
2 Ukur jarak dari titik patokan tersebut ke speaker.
3 Hitung jarak antara speaker terjauh (subwoofer di ilustrasi) dan speaker lainnya.
4 Atur [DISTANCE] yang telah dihitung di langkah 3 untuk masing-masing speaker.
5 Sesuaikan [GAIN] untuk masing-masing speaker. Contoh: Bila [FRONT ALL] telah dipilih sebagai posisi mendengarkan

PengaturanTampilan

Identifikasi zona untuk pengaturan kecerahan dan warna

Mengatur dimmer

Tekan dan tahan DISP untuk menyalakan atau mematikan dimmer.
- Setelah Anda menekan dan menahan tombol ini, pengaturan [DIMMER] (halaman 25) akan ditimpa.

Mengubah pengaturan tampilan

1 Tekan kenop volume untuk memasukkan mode [FUNCTION].
2 Putar kenop volume untuk memilih item (halaman 25), kemudian tekan kenop.
3 Ulangi langkah 2 hingga item yang diinginkan dipilih/diaktifkan atau ikuti petunjuk yang diberikan pada item yang dipilih.
4 Tekan dan tahan untuk keluar.

Untuk kembali ke item pengaturan sebelumnya, tekan R/S.

PengaturanTampilan Mempelajari Remote Control Setir

Default: [XX]

[DISPLAY]
[COLORSELECT]	Memilih warna lampu masing-masing untuk [ALL ZONE], [LCD DISPLAY], [KEY 1], dan [KEY 2].1 Pilih sebuah zona. (Lihat ilustrasi pada halaman 24.)2 Pilih warna terprogram untuk zona yang dipilih. (Lihat “Warna terprogram” di halaman 31.)Default: [VARIABLE SCAN]Untuk membuat warna sendiri, pilih [CUSTOM R/G/B]. Warna yang Anda buat akan disimpan di [CUSTOM R/G/B].1 Tekan kenop volume untuk masuk ke penyesuaian warna detail.2 Tekan ◀◀◀/▶▶1 untuk memilih warna ([R]/[G]/[B]) yang akan disesuaikan.3 Putar kenop volume untuk menyesuaikan tingkatnya ([0] hingga [9]), kemudian tekan kenop.
[DIMMER]	Meredupkan cahaya.[ON]: Dimmer diaktifkan.[OFF]: Dimmer dimatikan.[DIMMER TIME]: Atur waktu untuk menyalakan dan mematikan dimmer.1 Putar kenop volume untuk memilih waktu [ON], kemudian tekan kenop.2 Putar kenop volume untuk memilih waktu [OFF], kemudian tekan kenop. Default: [ON]: [PM6:00] ; [OFF]: [AM6:00]
[BRIGHTNESS]	Atur kecerahan masing-masing untuk siang dan malam.1 [DAY]/[NIGHT]: Pilih siang atau malam.2 Pilih sebuah zona. (Lihat ilustrasi pada halaman 24.)3 [LEVEL00] hingga [LEVEL31]: Mengatur tingkat kecerahan.
[TEXT SCROLL]	[ONCE]: Menggulung informasi yang ditampilkan sebanyak satu kali.; [AUTO]: Mengulangi menggulung dengan interval 5 detik.; [OFF]: Pembatalan.
[CLOCK]
[CLOCK DISPLAY]	[ON]: Waktu jam akan ditampilkan pada layar sekalipun saat unit dimatikan.; [OFF]: Pembatalan.
[DEMOMODE]	[ON]: Mengaktifkan demonstrasi tampilan secara otomatis jika tidak ada operasi yang dilakukan selama sekitar 15 detik.; [OFF]: Menonaktifkan.

Anda dapat mengendalikan unit dengan tombol-tombol remote control setir di mobil. Setelah penyambungan, Anda dapat mengonfigurasi tombol kontrol sesuai dengan preferensi.

• Anda hanya dapat membuat konfigurasi ini jika mobil Anda dilengkapi dengan remote control setir elektrik.
• Jika remote control setir di mobil Anda tidak kompatibel, konfigurasi mungkin tidak selesai dan pesan kesalahan mungkin akan muncul. (Halaman 32)

Buat koneksi

Konfigurasi tombol kontrol

1 Tekan ⏻ SRC secara berulang-ulang untuk masuk ke STANDBY.
2 Tekan kenop volume untuk memasukkan mode [FUNCTION].
3 Putar kenop volume untuk memilih [SYSTEM], kemudian tekan kenop.
4 Putar kenop volume untuk memilih [USER S.REMO], kemudian tekan kenop.

5 Putar kenop volume untuk memilih [SET KEY], kemudian tekan kenop. Daftar tombol berisi 16 tombol yang dapat ditetapkan akan muncul. • [K## NONE]: Belum ada fungsi yang ditetapkan.

6 Putar kenop volume untuk memilih tombol dari daftar tombol untuk menetapkan fungsi, kemudian tekan kenop.

7 Tekan dan tahan salah satu tombol kontrol di remote control setir yang ingin Anda tetapkan.

Daftar fungsi tombol akan muncul pada tampilan. [NONE] (default)/[ATT]/[SEEK UP]/[SEEK DOWN]/[VOL UP]/[VOL DOWN]/[MODE]/[ON HOOK]/[OFF HOOK]/[VOICE]/[ENTER]

8 Putar kenop volume untuk memilih fungsi yang akan ditetapkan, kemudian tekan kenop.

Fungsi tombol yang dipilih akan ditetapkan ke tombol remote control setir yang Anda pilih di langkah 7.

Tampilan kembali ke daftar tombol seperti di langkah 5.

9 Ulangi langkah 6 sampai 8 untuk menetapkan tombol kontrol lainnya.

10 Tekan dan tahan untuk keluar.

Menetapkan ulang tombol kontrol

3 Putar kenop volume untuk memilih [SYSTEM], kemudian tekan kenop.

4 Putar kenop volume untuk memilih [USER S.REMO], kemudian tekan kenop.

5 Putar kenop volume untuk memilih [RESET KEY], kemudian tekan kenop.

6 Putar kenop volume untuk memilih [YES], kemudian tekan kenop.

Semua tombol kontrol akan diatur ulang.

Memilih [NO] akan membatalkan operasi.

Bila [FACTORY RESET] diatur ke [YES] (halaman 7), hal ini juga akan mengatur ulang pembelajaran remote control setir.

Untuk kembali ke item pengaturan sebelumnya, tekan ⚫/♂

Bagian ini untuk pemasang profesional. Demi keselamatan, serahkan pengaturan kabel dan pemasangan kepada orang yang profesional. Berkonsultasilah dengan dealer audio mobil.

▲ PERINGATAN

• Unit hanya dapat digunakan dengan catu daya DC 12 V, dengan pembumian negatif.
• Lepaskan terminal negatif aki sebelum menghubungkan kabel dan memasang.
• Jangan menghubungkan kabel aki (kuning) dan kabel pengapian (merah) ke sasis mobil atau kabel pembumian (hitam) untuk mencegah korsleting.
• Untuk mencegah korsleting:
  – Isolasilah kabel yang tidak dihubungkan dengan pita isolasi.
  – Pastikan membumikan lagi unit ini ke sasis mobil setelah pemasangan.
• Amankan kawat dengan penjepit kabel dan bungkus dengan selotip pada kawat yang bersentuhan dengan bagian logam untuk melindungi kawat.

▲ PERHATIAN

• Pasang unit ini di konsol mobil Anda. Jangan menyentuh komponen logam pada unit ini selama dan tidak lama setelah menggunakan unit. Komponen logam seperti heat sink dan kotaknya akan menjadi panas.
• Jangan menghubungkan kabel ⊖ speaker ke sasis mobil atau kabel pembumian (hitam), maupun menghubungkannya secara paralel.
• Pasang unit dengan sudut kurang dari 30°.
• Jika harnes kabel mobil Anda tidak memiliki terminal pengapian, hubungkan kabel pengapian (merah) ke terminal pada kotak sekring mobil yang menyediakan catu daya DC 12 V serta dihidupkan dan dimatikan dengan kunci kontak.
• Jauhkan semua kabel dari panas yang dikeluarkan oleh komponen logam.
• Setelah unit dipasang, periksa apakah lampu rem, pengedip, wiper, dsb. di mobil tersebut berfungsi dengan benar.
• Jika sekring putus, terlebih dahulu pastikan kabel tidak menyentuh sasis mobil, kemudian ganti sekring lama dengan yang baru dan sama nilainya.

Pemasangan/Penyambungan

Prosedur dasar

1 Cabut kunci kontak, kemudian lepaskan terminal pada aki mobil.
2 Hubungkan kabel dengan benar.

3 Pasang unit ke mobil Anda.
Lihat berikut "Memasang unit (pemasangan di dasbor)".
4 Hubungkan terminal pada aki mobil Anda.
5 Tekan ⏻ SRC untuk menyalakan daya.
6 Reset unit. (Halaman 4)

Daftar komponen untuk pemasangan

(A) Pelat dekorasi (hanya untuk mobil Toyota) (×1) (B) Hames kabel (×1)

(C) Sekrup kepala bulat (×6)

(M5×)8mm

(D) Sekrup kepala datar (×6)

(M5×8mm

Memasang unit (pemasangan di dasbor)

Pasang di braket mobil menggunakan sekrup yang disertakan (C) atau (D). Lubang sekrup berbeda-beda, bergantung pada model mobil.

Lakukan pengkabelan yang diperlukan. (Halaman 29)

* Hanya untuk tujuan ilustrasi.

Gunakan hanya sekrup yang ditentukan.

Penggunaan sekrup yang salah bisa merusak unit.

MS mm MS mm

Pemasangan/Penyambungan

Memasang di mobil Toyota

Pasang di braket mobil menggunakan sekrup yang disertakan (C) atau (D). Gunakan lubang pemasangan (X) atau (Y) yang pas dengan braket mobil. Kemudian, pasang pelat dekorasi yang disertakan (A).

* Hanya untuk tujuan ilustrasi.

Menghubungkan komponen eksternal

Tidak Bagian

1	Mempelajari Remote Control Setir (Halaman 25)
2	Terminal output (Lihat berikut "Menghubungkan amplifier eksternal lewat terminal output".)
3	Jack input mikrofon (Halaman 14)

Menghubungkan amplifier eksternal lewat terminal output

Saat menghubungkan amplifier eksternal ke terminal output unit ini, hubungkan kabel pembumian amplifier dengan erat ke sasis mobil untuk mencegah kerusakan pada unit.

Terminal output Saling silang 2 arah Saling silang 3 arah

REAR: Output belakang Output Tweeter

FRONT: Output depan Output Mid Range

SW: Output subwoofer Output Woofer

Pemasangan/Penyambungan

Penyambungankabel

PENTING

Kami menganjurkan pemasangan unit dengan harnes kabel khusus untuk mobil Anda yang dijual bebas dan menyerahkan pekerjaan ini kepada orang yang profesional demi keselamatan Anda. Berkonsultasilah dengan dealer audio mobil Anda.

(B)

1

Referensi

Perawatan

Membersihkan unit

Seka kotoran pada pelat depan dengan silikon kering atau kain lembut.

Menangani disk

• Jangan sentuh permukaan perekaman disk.
- Jangan rekatkan selotip dll., pada disk, atau menggunakan disk yang masih ditempeli selotip.
• Jangan gunakan aksesoris apa pun untuk disk.
- Bersihkan dari bagian tengah disk dengan gerakan ke arah luar.
- Bersihkan disk dengan kain silikon kering atau kain lembut. Jangan gunakan pelarut apa pun.
- Saat mengeluarkan disk dari unit ini, tarik disk secara horizontal.
- Bersihkan kotoran dari lubang tengah dan tepi disk sebelum memasukkan disk.

Informasi lebih lanjut

Untuk: — Pembaruan firmware terbaru dan daftar item terbaru yang kompatibel — Aplikasi asli KLNWOOD

- Informasi terbaru lainnya

Kunjungi https://www.kenwood.com/cs/ce/.

Umum

- Unit ini hanya dapat memutar CD berikut ini:

- Untuk informasi terperinci dan catatan tentang file audio yang dapat diputar, kunjungi https://www.kenwood.com/cs/ce/audiofile/.

File yang dapat diputar

• Disk:
  File audio yang dapat diputar: MP3 (.mp3), WMA (.wma), AAC (.aac)
  Media yang dapat dimainkan: CD-R/CD-RW/CD-ROM
  Format file yang dapat dimainkan: ISO 9660 Level 1/2, Joliet, nama panjang file
  • Perangkat kelas penyimpanan massal USB
  File audio yang dapat diputar: MP3 (.mp3), WMA (.wma), AAC (.aac), AAC (.m4a), WAV (.wav), FLAC (.flac)
  Sistem file yang dapat dimainkan: FAT12, FAT16, FAT32

Meskipun file audio sesuai dengan standar yang disebutkan di atas, pemutaran bisa jadi tidak bisa dilakukan tergantung pada tipe atau kondisi media atau alat.

File AAC (.m4a) di CD yang dikodekan oleh iTunes tidak dapat ditampilkan pada unit ini.

Disk yang tidak dapat diputar

• Disk yang tidak bundar.
• Disk yang permukaan perekamannya belang-belang atau disk yang kotor.
• Disk Recordable/ReWritable (Dapat Direkam/Ditulis) yang belum diselesaikan perekaman atau penulisannya.
• CD 8 cm. Berupaya memasukkan dengan adaptor dapat mengakibatkan kerusakan.

Tentang perangkat USB

• Anda tidak dapat menghubungkan alat USB melalui hub USB.
• Menyambung kabel yang panjang totalnya di atas 5 m dapat mengganggu pemutaran yang normal.
• Unit ini tidak dapat mengenali perangkat USB yang pentarafannya di luar 5 V dan melampaui 1,5 A.

Tentang iPod/iPhone

• Made for
• iPod touch (6th generation)
• iPhone 5S, 6, 6 Plus, 6S, 6S Plus, SE, 7, 7 Plus, 8, 8 Plus, X, XS, XS MAX, XR, 11, 11 Pro, 11 Pro MAX, SE (2nd generation), 12, 12 Mini, 12 Pro, 12 Pro MAX
• Urutan lagu yang ditampilkan pada menu pilihan unit ini mungkin berbeda dari yang ada di iPod/iPhone.
• Bergantung pada versi dari sistem operasi di iPod/iPhone, sebagian fungsi mungkin tidak beroperasi di unit ini.

Referensi

Warnaterprogram:

[INITIAL COLOR]/[VARIABLE SCAN]/[CUSTOM R/G/B]/[RED1]/[RED2]/[RED3]/[PURPLE1]/[PURPLE2]/[PURPLE3]/[PURPLE4]/[BLUE1]/[BLUE2]/[BLUE3]/[SKYBLUE1]/[SKYBLUE2]/[LIGHTBLUE]/[AQUA1]/[AQUA2]/[GREEN1]/[GREEN2]/[GREEN3]/[YELLOWGREEN1]/[YELLOWGREEN2]/[YELLOW]/[ORANGE1]/[ORANGE2]/[ORANGERED]

Mengubah informasi tampilan

Tiap kali Anda menekan tombol DISP, informasi tampilan akan berubah.

- Jika informasi tidak tersedia atau tidak terekarn, "NO TEXT", "NO INFO", atau informasi lain (yakni nama stasiun) akan muncul atau tampilan akan kosong.

Iampilan tambahan

Nama sumber Informasi tampilan Tampilan utama (tambahan)
STANDBY Nama sumber (Tanggal)
RADIO Frekuensi (Tanggal)
	Hanya untuk stasiun FM Radio Data System:Nama stasiun/Jenis program (Tanggal) ▶Radio Text (Tanggal) ➔Radio text + (Radio text + ) ➔ Judul lagu (Artis) ▶Judul lagu (Tanggal) ➔Frekuensi (Tanggal) ➔ kembali ke awal
CD/USB Untuk CD-DA:
iPod USB/iPod BT Judul lagu (Artis) ➔ Judul lagu (Judul album) ▶Judul lagu (Tanggal) ➔Waktu pemutaran (Tanggal) ➔ kembali ke awal
BT AUDIO Judul lagu (Artis) ➔ Judul lagu (Judul album) ▶Judul lagu (Tanggal) ➔Waktu pemutaran (Tanggal) ➔ kembali ke awal
AUX Nama sumber (Tanggal)

PemecahanMasalah

Gejala Perbaikan
Umum	Suara tidak terdengar. • Sesuaikan volume ke tingkat optimum.Periksa kabel-kabel dan penyambungan-penyambungan.
	"MISWIRING CHECK WIRING THEN PWR ON" muncul.Matikan unit, kemudian periksa untuk memastikan bahwa terminal kabel speaker telah diisolasi dengan benar. Nyalakan lagi unit.
	"PROTECTING SEND SERVICE" muncul.Kirim unit ke pusat servis terdekat.
	Sumber tidak dapat dipilih.Periksa pengaturan [SOURCE SELECT]. (Halaman 6)
	Unit tersebut tidak berfungsi sama sekali.Reset unit. (Halaman 4)
	Karakter yang benar tidak ditampilkan.Unit ini hanya dapat menampilkan huruf besar, angka, dan simbol dalam jumlah terbatas.Bergantung pada bahasa tampilan yang dipilih (halaman 7), sebagian karakter mungkin tidak ditampilkan dengan benar.
	"ERROR"/"FAILED" Remote control setir Anda tidak kompatibel, pembelajaran mungkin tidak selesai. Berkonsultasilah dengan dealer audio mobil Anda untuk detailnya.
Radio	• Penerimaan radio buruk.Sambungkan antena secara rapat.• Noise (Desis) statis sementara mendengarkan radio.
CD/USB/iPod	Disk tidak dapat dikeluarkan.Tekan dan tahan ▲ untuk memaksa keluar disk. Berhati-hatilah jangan sampai menjatuhkan disk saat dikeluarkan. Jika ini tidak mengatasi masalah, setel- ulang unit tersebut (halaman 4).
	Derau dihasilkan. Lewati ke lagu lainnya atau ubah disk tersebut.
	"PLEASE EJECT" muncul. Reset unit (halaman 4). Jika hal ini tidak menyelesaikan masalah, hubungi pusat servis terdekat.

Gejala Perbaikan
CD/USB/iPod	Urutan pemutaran tidak seperti yang seharusnya.	Disk optik, file diputar sesuai dengan urutan perekamannya.Perangkat USB, folder diputar sesuai dengan urutan pernbuatannya (tanggal dan waktu). File dalam setiap folder diputar sesuai dengan urutan nama file (abjad).
	Waktu putar yang sudah lewat tidak benar.	Ini bergantung pada proses perekaman sebelumnya (disk/USB).
	"READING" menyala terus.	Jangan menggunakan terlalu banyak tingkat hierarki dan folder.Masukkan kembali disk atau hubungkan kembali perangkat (USB/iPod/iPhone).
	"UNSUPPORTED DEVICE" muncul.	Periksa apakah perangkat USB yang dihubungkan tersebut kompatibel dengan unit ini dan pastikan sistem file dalam format yang didukung. (Halaman 30)Pasang kembali perangkat USB.
	"UNRESPONSIVE DEVICE" muncul.	Pastikan perangkat USB tidak mengalami kerusakan dan pasang kembali perangkat.
	"USB HUB IS NOT SUPPORTED" muncul.	Unit ini tidak dapat mendukung perangkat USB yang dihubungkan lewat hub USB.
	Sumber tidak diubah ke "USB" bila Anda menghubungkan perangkat USB sambil mendengarkan sumber lain."USB ERROR" muncul.	Port USB menghabiskan listrik lebih banyak daripada batas desainnya. Matikan daya dan cabut steker perangkat USB. Lalu, hidupkan listrik dan pasang kembali perangkat USB.Jika hal ini tidak memecahkan masalah, matikan listriknya dan hidupkan lagi (atau setel ulang unit) sebelum mengganti dengan perangkat USB lain.
	iPod/iPhone tidak menyala atau tidak berfungsi.	Periksa koneksi antara unit ini dan iPod/iPhone.Putuskan dan reset iPod/iPhone menggunakan reset paksa.
	Tulisan "LOADING" akan muncul bila Anda mernasuki mode pencarian dengan menekan Q/5.	Unit ini sedang mempersiapkan daftar musik iPod/iPhone. Mungkin perlu waktu beberapa saat untuk memuatnya, cobalah lagi nanti.

Pemecahan Masalah

Gejala Perbaikan
CD/USB/iPod	"NO DISC" Masukkan disk yang dapat dimainkan ke dalam celah pemuat.
	"TOC ERROR" Pastikan disk bersih dan dimasukkan dengan benar.
	"NA FILE" Pastikan media (disk/USB) berisi file audio yang didukung.(Halaman 30)
	"COPY PRO" Sebuah file perlindungan salinan ditampilkan (disk/USB).
	"NO DEVICE" Sambungkan perangkat (USB/iPod/iPhone), dan ubah sumbernya menjadi USB atau iPod USB lagi.
	"NO MUSIC" Sambungkan perangkat (USB/iPod/iPhone) yang berisi file audio yang dapat diputar.
	"iPod ERROR" Hubungkan kembali iPod.Setel ulang iPod.Tekan dan tahan SRC untuk mematikan daya. Nyalakan lagi unit untuk memperbaiki kesalahan.
	"MEMORY FULL" Anda telah mencapai batas penyimpanan maksimal iPod/iPhone.
Bluetooth ®	Tidak ada perangkat Bluetooth yang terdeteksi.Cari kembali dari perangkat Bluetooth.Reset unit. (Halaman 4)
	Pemasangan Bluetooth lainnya tidak dapat dilakukan.Pastikan Anda memasukkan kode PIN yang sama pada unit dan perangkat Bluetooth.Hapus informasi pemasangan dari unit dan perangkat Bluetooth, kemudian lakukan pemasangan lagi. (Halaman 14)
	Gema atau derau akan terdengar selarna percakapan telepon.Sesuaikan posisi unit mikrofon. (Halaman 14)Periksa pengaturan [ECHO CANCEL]. (Halaman 16)
	Kualitas suara telepon buruk.Kurangi jarak antara unit dan perangkat Bluetooth.Pindahkan mobil ke tempat Anda bisa menerima sinyal yang lebih baik.
	Suara panggilan ponsel tidak dapat didengar dari speaker mobil.Tekan ➤ saat berbicara untuk berpindah antara mode bebas-genggam dan mode pembicaraan pribadi. (Halaman 15)

Gejala		Perbaikan
Bluetooth®	Metode panggilan suara tidak berhasil.	Gunakan metode panggilan suara di lingkungan yang lebih senyap.Kurangi jarak dari mikrofon bila Anda mengucapkan narna.Pastikan menggunakan suara yang sama dengan lag suara yang telah didaftarkan.
	Suara terganggu atau dilewati selama menggunakan pemutar audio Bluetooth.	Kurangi jarak antara unit dan pemutar audio Bluetooth.Matikan, kemudian nyalakan unit dan coba lagi menghubungkan.Perangkat Bluetooth lainnya mungkin mencoba menghubungkan ke unit.
	Pemutar audio Bluetooth tidak dapat dikontrol.	Periksa apakah pemutar audio Bluetooth yang terhubung mendukung Audio/Video Remote Control Profile (AVRCP). (Lihat petunjuk pemutar audio Anda.)Putuskan dan hubungkan lagi pemutar Bluetooth.
	"NOT SUPPORT"	Ponsel yang terhubung tidak mendukung fitur Pengenalan Suara atau transfer buku telepon.
	"NO ENTRY"	Tidak ada perangkat terdaftar yang terhubung/ditemukan lewat Bluetooth.
	"ERROR"	Coba lagi pengoperasian. Jika "ERROR" muncul lagi, periksa apakah perangkat mendukung fungsi yang Anda coba.
	"NO INFO"/"NO DATA"	Perangkat Bluetooth tidak dapat mengambil informasi kontak.
	"HF ERROR XX"/"BT ERROR"	Reset unit dan coba lagi pengoperasian. Jika hal ini tidak menyelesaikan masalah, hubungi pusat servis terdekat.
	"SWITCHING NG"	Ponsel yang terhubung mungkin tidak mendukung fitur perpindahan ponsel.
	Koneksi Bluetooth antara perangkat Bluetooth dan unit tidak stabil.	Hapus perangkat Bluetooth terdaftar yang tidak digunakan dari unit. (Halaman 18)

Spesifikasi

Tuner	FM Kisaran frekuensi 87,5 MHz — 108,0 MHz (interval 50 kHz)
	Sensitivitas yang dapat digunakan (S/N = 30 dB)	8,2 dBf (0,71 μV/75 Ω)
	Sensitivitas pendiaman (DIN S/N = 46 dB)	17,2 dBf (2,0 μV/75 Ω)
	Respon Frekuensi (±3 dB) 30 Hz — 15 kHz
	Rasio Sinyal-terhadap-Derau (MONO)	64,0 dB
	Pemisahan stereo (1 kHz) 40 dB
	AM Kisaran frekuensi Band 1 (MW) 531 kHz — 1 602 kHz
		(interval 9 kHz)
		Band 2 (SW1) 2 940 kHz — 7 735 kHz (interval 5 kHz)
		Band 3 (SW2) 9 500 kHz — 10 135 kHz / 11 580 kHz — 18 135 kHz (interval 5 kHz)
	Pemilihan Ruang Saluran Band 1 9 kHz
		Band 2/3 5 kHz
	Sensitivitas yang dapat digunakan (S/N= 20 dB)	MW 29,0 dBμ (28,2 μV)
		SW 30 dBμ (32 μV)

Pemular CD	Dioda Laser GaAlAs
	Filter Digital (D/A) Pengambilan sampel lebih dari 8 kali
	Kecepatan Spindel 500 rpm — 200 rpm (CLV)
	Wow & Flutter Di Bawah Batas Yang Bisa Diukur
	Respon Frekuensi ( ± 1 dB)	20 Hz — 20 kHz
	Distorsi Harmoni Total (1 kHz) 0,01 %
	Rasio Sinyal-terhadap-Derau (1 kHz)	92 dB
	Kisaran Dinamis	90 dB
	Separasi Saluran	86 dB
	Dekode MP3	Sesuai dengan MPEG-1/2 Audio Layer-3
	Dekode WMA	Sesuai dengan Windows Media Audio
	Dekode AAC	File AAC-LC “.aac”

USB	USB standar	USB 1.1, USB 2.0 (Kecepatan penuh)
	Sistem File	FAT12/16/32
	Arus Suplai Maksimum	DC 5 V=1,5 A
	Respon Frekuensi (±1 dB)	20 Hz — 20 kHz
	Rasio Sinyal-terhadap-Derau (1 kHz)	99 dB
	Kisaran Dinamis	93 dB
	Separasi Saluran	91 dB
	Dekode MP3	Sesuai dengan MPEG-1/2 Audio Layer-3
	Dekode WMA	Sesuai dengan Windows Media Audio
	Dekode AAC	File AAC-LC “.aac”, ".m4a”
	Dekode WAV	Linear-PCM
	Dekode FLAC	File FLAC (Hingga 96 kHz/24 bit)

Spesifikasi

Bluetooth	Versi Bluetooth 4.2
	Kisaran frekuensi 2,402 GHz — 2,480 GHz
	Daya Output RF (E.I.R.P.) +4 dBm (MAX), Kelas Daya 2
	Jangkauan Kornunikasi Maksimal Jarak jangkauan sekitar 10 m (32,8 kaki)
	Profil HFP 1.7.1 (Hands-Free Profile)
	A2DP (Advanced Audio Distribution Profile)AVRCP 1.6.1 (Audio/Video Remote Control Profile)PBAP (Phonebook Access Profile)SPP (Serial Port Profile)

Audio	Daya Output Maksimum 50 W × 4
	Daya bandwidth penuh(kurang dari 1% THD)	22 W × 4
	Impedansi Speaker 4 Ω — 8 Ω
	Tindakan Nada Band 1: 62,5 Hz ±9 dB	Band 2: 100 Hz ±9 dB
		Band 3: 160 Hz ±9 dB
		Band 4: 250 Hz ±9 dB
		Band 5: 400 Hz ±9 dB
		Band 6: 630 Hz ±9 dB
		Band 7: 1 kHz ±9 dB
		Band 8: 1,6 kHz ±9 dB
		Band 9: 2,5 kHz ±9 dB
		Band 10: 4 kHz ±9 dB
		Band 11: 6,3 kHz ±9 dB
		Band 12: 10 kHz ±9 dB
		Band 13: 16 kHz ±9 dB
	Tingkat/Pemuatan Preout 3 500 mV/10 kΩ
	Impedansi Preout ≤ 600 Ω

Auksiliari	Respon Frekuensi (±3 dB) 20 Hz — 20 kHz
	Tegangan Maksimum Input 1 000 mV
	Impedansi Input	30 kΩ
Umum	Voltase Pengoperasian	Aki mobil 12 V DC
	Ukuran Instalasi (P x T x L) 178 mm × 100 mm × 156 mm
	Berat Bersih(termasuk Pelat Dekorasi)	1,3 kg

Dapat berubah sewaktu-waktu tanpa pemberitahuan.

PT. Sinarsakti Anekasarana

Jl. Cideng Barat No. 7, Jakarta Indonesia

Telp: 021-6332 730 / 6332 869

Fax: [phone]

Informasi & Servis Center:

Palembang

Spring Hill Blok B-19,

Perumnas Talang Kelapa,

Palembang, Sumatera Selatan

Telp:0853-8395 1994

Bandung

JI.BKR No. 61, Bandung, Jawa Barat

Telp / Fax: [phone]

Yogyakarta

Perumahan Griya Arga Permai,

Jl.Bromo No.56 Kwarasan

Yogyakarta

Telp: 0274-632 020

Surabaya

Jl. Tenggilis Permai No. A19,

Surabaya, Jawa Timur

Telp: 031-8432 278

Denpasar

Jl.Buana Kubu No. 1C Lantai 1,

Banjar Buana Kubu,

Denpasar - Bali 80117

Telp: 0361-845 3107

Balikpapan

Jl. Pattimura Perumahan Batu Ampar

Kota Industri Suryacipta Karawang 41363,

Jawa Barat, Indonesia.
