PANDUAN PENGGUNA EWF12933 ELECTROLUX

Terima kasih telah membeli peralatan Electrolux. Anda telah memilih produk yang menghadirkan pengalaman profesional dan inovasi selama beberapa dekade. Cerdas dan bergaya, didesain dengan memperhatikan Anda. Jadi, kapan pun Anda menggunakannya, Anda dapat merasa tenang bahwa Anda akan mendapatkan hasil yang hebat setiap saat. Selamat datang di Electrolux.

Kunjungi situs web kami untuk:

Mendapatkan saran yang bermanfaat, brosur, pemecahan masalah, informasi layanan:

www.electrolux.com

KEPEDULIAN DAN LAYANAN PELANGGAN

Kami menyarankan penggunaan suku cadang asli. Ketika menghubungi Servis, pastikan Anda telah menyediakan data berikut ini. Informasi ini bisa ditemukan di rating plate. Model, PNC, Nomor Seri.

⚠ Informasi Keselamatan Peringatan / Perhatian. i Informasi Umum dan kiat-kiat. Informasi lingkungan.

1.1 Syarat Penggunaan 36 1.2 Keselamatan Anak 36 1.3 Perangkat Keamanan Anak 37 1.4 Keamanan Umum 37 1.5 Pemasangan 38 1.6 Penggunaan.... 38

1. DESKRIPSI PRODUK

2.1 Komponen 39 2.2 Aksesoris.... 40

1. PANEL KONTROL

3.1 Deskripsi Panel Kontrol 41 3.2 Layar 41 3.3 Bagan Program 42 3.4 Opsi Bisa Dikombinasikan 43 3.5 Opsi 43 3.6 Pengaturan.... 45 3.7 Tombol Sentuh Mulai/Jeda (▷∥) dan Tambahkan Pakaian (◀) 46

1. SEBELUM MENGGUNAKAN PERTAMA KALI 46

DAFTAR ISI

5. PENGGUNAAN SEHARI-HARI

5.1 Memuat Cucian 47 5.2 Menggunakan Deterjen dan Aditif 47 5.3 Pengaturan Opsi 48 5.4 Memulai Program 48 5.5 Menyela Program 49 5.6 Mengubah Program 49 5.7 Mengubah Opsi 49 5.8 Membuka Pintu 49 5.9 Di Akhir Program 49 5.10 Ketika Program Pencucian Selesai, Tapi Masih Tersisa Air di Tabung 50 5.11 Mode Siaga 50

6. PETUNJUK MENCUCI

6.1 Memilah Cucian 51 6.2 Suhu 51 6.3 Sebelum Memasukkan Cucian 51 6.4 Beban Maksimal 51 6.5 Membersihkan Noda 52 6.6 Jenis Deterjen dan Jumlah Deterjen 53

7. SIMBOL KODE CUCI INTERNASIONAL 54

8. MERAWAT DAN MEMBERSIHKAN

8.1 Pembersihan Luar 54 8.2 Membersihkan Kerak 54 8.3 Setelah Setiap Kali Mencuci 54 8.4 Pencucian Perawatan 55 8.5 Membersihkan Laci Dispenser 55 8.6 Membersihkan Laci Penyimpanan 55 8.7 Membersihkan Pompa 55 8.8 Membersihkan Saringan Masukan Air 57 8.9 Pencegahan Bunga Es 58

9. PEMECAHAN MASALAH

9.1 Kemungkinan Masalah 59 9.2 Membuka Pintu Pada Keadaan Darurat 61

10. DATA TEKNIS 62

11. PEMASANGAN

11.1 Membongkar Kemasan 63 11.2 Penempatan 64 11.3 Masukan Air 65 11.4 Pembuangan Air 65 11.5 Sambungan Listrik 66

12. KEPEDULIAN LINGKUNGAN

12.1 Bahan Kemasan 67 12.2 Mesin Lama 67 12.3 Petunjuk Ekologis 67

1. ⚠️ INFORMASI KESELAMATAN

Peralatan ini dimaksudkan untuk digunakan di rumah tangga dan aplikasi serupa seperti:

• Rumah pertanian.
• Oleh klien di apartemen servis, apartemen liburan, dan lingkungan jenis hunian.

Demi keselamatan Anda dan untuk menjamin penggunaan yang benar, sebelum memasang dan menggunakan alat untuk pertama kalinya, bacalah buku petunjuk ini dengan seksama, termasuk semua petunjuk dan peringatannya.

Untuk menghindari kesalahan dan kecelakaan yang tidak perlu, sangatlah penting untuk memastikan bahwa semua orang yang menggunakan alat ini benar-benar memahami semua fitur pengoperasian dan keselamatan.

Simpanlah petunjuk ini dan pastikan selalu disertakan dengan alat jika alat ini dipindahkan atau dijual, agar siapa pun yang menggunakannya akan mengetahui informasi mengenai cara menggunakan alat dengan benar dan informasi tentang keselamatan.

1.2 Keselamatan Anak

• Mesin cuci ini tidak ditujukan untuk digunakan oleh anak-anak atau orang yang memiliki keterbatasan fisik tanpa pengawasan.
• Anak-anak harus diawasi agar mereka tidak bermain-main dengan alat ini.
• Komponen pengemas (misalnya lapisan plastik, polistiren) dapat berbahaya bagi anak-anak - bahaya tercekik karena kekurangan oksigen! Jauhkan benda-benda tersebut dari jangkauan anak-anak.
• Simpanlah deterjen di tempat yang aman dan jauh dari jangkauan anak-anak.
• Jangan sampai ada anak kecil atau binatang peliharaan masuk ke dalam tabung.
• Mesin cuci ini menyediakan pilihan pengunci tombol (☐), untuk mencegah anak-anak bermain dengan panel pengatur (lihat halaman 45).

1.3 Perangkat Keamanan Anak

Ketika Anda mengaktifkan perangkat ini, Anda tidak bisa menutup pintu. Ini mencegah anak-anak atau piaraan terkunci di dalam.

• Untuk mengaktifkan alat ini, putar (TANPA ditekan) tombol yang berada dalam pintu searah dengan jarum jam sampai alur tombol berada pada posisi mendatar. Jika perlu, gunakan koin.

- Untuk menonaktifkan alat ini supaya pintu bisa ditutup kembali, putar tombol berlawanan arah dengan jarum jam sampai alur tombol berada pada posisi vertikal.

1.4 Keamanan Umum

• Mengubah spesifikasi atau berusaha untuk memodifikasi produk ini dengan cara apa pun adalah hal yang berbahaya.
• Selama program cuci dengan suhu tinggi dan selama siklus pengeringan, pintu kaca dapat menjadi panas. Jangan menyentuh pintu!
• Jangan sampai ada binatang peliharaan kecil masuk ke dalam tabung. Untuk menghindari hal ini, periksa tabung sebelum Anda menggunakan alat.
• Jangan memasukkan benda apa pun seperti koin, peniti, paku, sekrup, batu atau benda keras dan benda tajam lainnya ke dalam mesin karena dapat menyebabkan kerusakan parah.
• Cucilah barang-barang kecil, seperti kaos kaki, renda, sabuk yang bisa dicuci, dsb. di dalam kantung atau sarung bantal, karena benda-benda tersebut kemungkinan bisa menyusup ke dalam bak dan ke tabung bagian dalam.

- Gunakan pelembut dan deterjen sebanyak yang disarankan saja. Dapat terjadi kerusakan pada kain atau alat apabila Anda menggunakannya secara berlebihan. Baca rekomendasi jumlah cucian yang dianjurkan oleh produsen.

- Jangan menggunakan mesin cuci ini untuk mencuci benda-benda dengan kawat, bahan tanpa jahitan atau bahan yang sobek.

- Selalu cabut steker dan tutup keran air setelah Anda menggunakan, membersihkan dan merawat mesin.

- Alat ini tidak ditujukan untuk digunakan oleh orang (termasuk anak-anak) yang memiliki keterbatasan kemampuan secara fisik, inderawi atau keterbelakangan mental, atau orang yang kurang berpengalaman dan kurang berpengetahuan, kecuali mereka telah mendapatkan pengarahan atau petunjuk mengenai cara penggunaan oleh orang yang bertanggung jawab terhadap keselamatannya.

- Dalam keadaan apapun, jangan berusaha memperbaiki mesin sendiri. Perbaikan yang dilakukan oleh orang yang tidak berpengalaman dapat menyebabkan cedera atau kerusakan parah. Hubungi Pusat Layanan setempat. Selalu gunakan suku cadang asli.

1.5 Pemasangan

- Mesin ini berat. Berhati-hatilah apabila memindahkan mesin.

- Setelah membuka kemasan, periksalah apakah mesin tidak rusak. Jika ragu-ragu, jangan menggunakan mesin, namun hubungi Pusat Layanan setempat.

- Semua baut kemasan dan baut transit harus dikeluarkan sebelum mesin ini digunakan. Jika hal ini tidak dipatuhi, bisa terjadi kerusakan parah pada produk dan komponennya. Lihat bagian terkait di buku petunjuk.

- Setelah memasang mesin, periksa apakah mesin berdiri di atas selang masukan air dan selang pembuangan air. Periksa juga apakah bagian tutup atas tidak menekan kabel listrik.

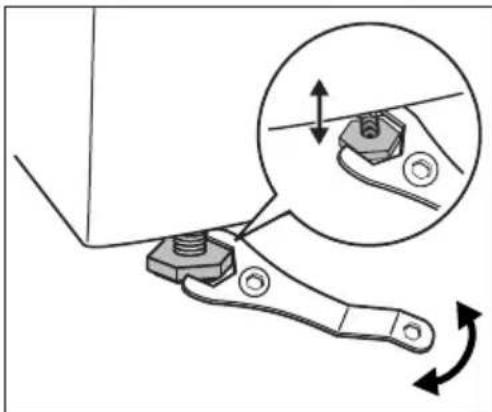

• Jika mesin ditempatkan di lantai berkarpet, sesuaikan kaki-kaki mesin agar sirkulasi udara lancar.
• Selalu pastikan tidak ada selang air dan sambungannya yang bocor setelah mesin dipasang.
• Setiap pekerjaan yang berkaitan dengan pipa air yang diperlukan untuk memasang mesin ini harus dilakukan oleh tukang ledeng yang berpengalaman.
• Setiap pekerjaan yang berkaitan dengan listrik yang diperlukan untuk memasang mesin ini harus dilakukan oleh tukang listrik yang berpengalaman.

Sengatan listrik dapat terjadi! Jika mesin tidak dihubungkan ke stopkontak ber-arde. Jangan sentuh pakaian yang basah.

1.6 Penggunaan

• Mesin ini dirancang hanya untuk penggunaan rumah tangga. Mesin ini tidak boleh digunakan untuk tujuan lain.
• Cucilah bahan kain yang memang dirancang untuk dicuci oleh mesin. Patuhi selalu petunjuk pada label pakaian.
• Jangan membebani mesin secara berlebihan. Lihat bagian terkait di buku petunjuk.
• Sebelum mencuci, pastikan semua kantong baju dikosongkan dan kancing serta ritsleting ditutup. Jangan mencuci barang-barang dari kain yang sudah usang atau robek dan bersihkan noda seperti cat, tinta, karat dan rumput sebelum mencuci. Baju dalam (BH) yang berkawat TIDAK BOLEH dicuci dalam mesin.
• Pakaian yang sudah terkena produk bahan bakar yang mudah menguap tidak boleh dicuci dalam mesin. Jika menggunakan cairan pembersih yang mudah menguap, harap Anda pastikan bahwa cairan sudah dihilangkan dari pakaian sebelum dimasukkan ke dalam mesin.

- Jangan sekali-kali menarik kabel listrik untuk melepaskan steker dari stopkontak; selalu pegang dan cabut stekernya.

- Jangan sekali-kali menggunakan mesin cuci jika kabel listrik, panel kontrol, permukaan atau alas kerja mesin rusak sehingga Anda dapat menjangkau bagian dalam mesin cuci.

DESKRIPSI PRODUK 2.

1 Alas Atas 2 Deterjen/Pelembut Dispenser (Untuk informasi lebih lanjut, silakan lihat di halaman 47) 3 Panel Kontrol 4 Pintu 5 Pegangan Pintu 6 Filter Pompa Pembuangan Air

Untuk informasi lebih lanjut, silakan lihat di halaman 56)

7 Kaki penyesuaian kedataran (depan) 8 Drum Daun Pengangkat 9 Penilaian Label 10 Tombol Penahan Pintu

Untuk informasi lebih lanjut, silakan lihat di halaman 37)

Untuk menutup lubang sisi belakang kabinet setelah mencabut baut sementara.

• Panduan Selang Plastik

Untuk menghubungkan selang pembuangan air ke pinggir bak cuci.

PANEL KONTROL 3.

3.1 Deskripsi Panel Kontrol

1 Knop Pemilih Program 2 Tombol Sentuh Pilihan Perasan 3 Tombol Sentuh Suhu 4 Layar 5 Opsi Kunci Pengaman Untuk Anak (Lihat Halaman 45) 6 Tombol Sentuh Bilas Plus 7 Tombol Sentuh Tunda Akhir

8 Tombol Sentuh Pracuci 9 Tombol Sentuh Mulai/Jeda, Tombol Sentuh Tambahkan Pakaian 10 Simbol Fungsi Tambahkan Pakaian 11 Tombol Sentuh Setrika Mudah 12 Tombol Sentuh Pengatur Waktu 13 Tombol Sentuh Uap 14 Tombol Sentuh "UltraMix"

3.2 Layar

A) Suhu Pencucian B) Ikon Suhu Ruangan C) Ikon Ekstra Diam D) Ikon Pengatur Waktu E) Waktu siklus pencucian/Waktu tunda pelaksanaan F) Ikon Tunda Akhir G) Ikon Bilas Plus H) Ikon Pengaman untuk Anak

Program;Suhu	Maks. Beban (Pakaian kering);Maks. Berputar Cepat Model		Jenis cucian dan tingkat kekotoran
	EWF12033	EWF12933
Off(Mematikan)	-	-	Posisikan “Off” untuk mereset program/mematikan mesin.
Cottons (Katun); *2) hingga 90°C	10 kg ;1200 rpm	9 kg ;1200 rpm	Katun putih dan berwarna. (Sesuaikan waktu mencuci sesuai dengan tingkat kotoran tanah.Lihat Time Manager pada halaman 44)
Mixed (Campuran); * hingga 60°C	4 kg ;1200 rpm	4 kg ;1200 rpm	Item kain sintetis atau campuran. (Sesuaikan waktu mencuci sesuai dengan tingkat kotoran tanah. Lihat Time Manager pada halaman 44)
Delicates(Lembut); * hingga 40°C	4 kg ;1200 rpm	4 kg ;1200 rpm	Kain lembut seperti akrilik, viscose, item poliester. (Sesuaikan waktu mencuci sesuai dengan tingkat kotoran tanah. Lihat Time Manager pada halaman 44)
Bedding (Seprai); * hingga 60°C	3 kg ;800 rpm	3 kg ;800 rpm	Program khusus untuk selimut sintetis, selimut, seprai, dan seterusnya. (Sesuaikan waktu mencuci sesuai dengan tingkat kotoran tanah.Lihat Time Manager pada halaman 44)
Wool (Wol); * hingga 40°C	2 kg ;1200 rpm	2 kg ;1200 rpm	Program yang diuji khusus untuk garmen wol yang diberi label “Wol baru murni, tidak mengkerut, bisa dicuci dengan mesin”.
Energy Saver(Penghematan Energi);40°C hingga 60°C 1)	10 kg ;1200 rpm	9 kg ;1200 rpm	Putih dan tidak luntur, katun dengan kotoran tanah normal. Atur program ini untuk mendapatkan hasil pencucian yang baik dan menurunkan konsumsi energi. Waktu program pencucian diperpanjang.
Baby Care(Perawatan Bayi); * hingga 40 °C	4 kg ;1200 rpm	4 kg ;1200 rpm	Pakaian katun bayi dan item rajut halus dengan kotoran normal.
Quick 18 (Cepat);30°C	1.5 kg ;800 rpm	1.5 kg ;800 rpm	Bahan kain sintetis dan campuran. Sedikit kotor dan item untuk penyegaran.
Spin (Peras)	10 kg ;1200 rpm	9 kg ;1200 rpm	Untuk memeras cucian dan mengeringkan air dalam tabung.
Rinse + Spin(Bilas + Peras)	10 kg ;1200 rpm	9 kg ;1200 rpm	Untuk membilas dan memeras cucian.
VapourRefresh(Uap Segarkan)	1.5 kg ;Pakaian digiling dalam uap.		Siklus ini menghilangkan bau dan membantu melicinkan kerutan cucian. Siklus ini tidak perlu menambahkan deterjen.

1) Program "Energy Saver (Penghemat Energi)" dengan pilihan opsi 60 °C dianjurkan untuk beban penuh katun dengan kotoran tanah normal. 2) Simbol "☒" berhubungan dengan pencucian Suhu Ruangan

3.4 Opsi Bisa Dikombinasikan

ProgramOpsi

Spin (Pilihan Perasan)

No Spin

Rinse Hold

Extra Silent

Cottons

√

√

√

√

√

√

√

√

√

√

Mixed

√

√

√

√

√

√

√

√

√

√

Delicates

√

√

√

√

√

√

√

√

√

Bedding

√

√

√

√

√

Wool

√

√

√

√

X

Energy Saver

√

√

√

√

√

√

√

X

Baby Care

√

√

√

√

√

√

√

√

Quick 18

√

√

√

X

Spin

√

√

Rinse + Spin

√

√

√

Vapour Refresh

√

√

√ Dapat memilih dan menonaktifkan opsi.

X Tidak dapat menonaktifkan opsi

3.5 Opsi

Touchpad Suhu ( )

Tekan touchpad ini berulang kali untuk menaikkan atau menurunkan suhu, jika Anda ingin mencuci pada suhu yang lain dari yang diusulkan oleh mesin cuci.

Tekan touchpad ini berulang kali untuk menaikkan atau menurunkan kecepatan, jika Anda ingin memeras cucian pada kecepatan yang lain dari yang diusulkan oleh mesin cuci.

- Tanpa Perasan “----”

Tidak ada opsi perasan menghapus semua fase perasan dan meningkatkan jumlah bilasna.

- Ekstra Diam “ dB ”

Dengan memilih opsi ini, mesin tidak akan menguras air dari bilasan terakhir untuk menghindari kerutan pada cucian. Semua fase perasan ditekan.

Siklus pencucian ini sangat senyap, dan dapat dipilih pada malam hari atau waktu lain yang sesuai.

Pintu tetap terkunci dengan air di dalam tabung. Untuk melanjutkan siklus, Anda harus menekan “▷II” (Mulai/Jeda).

- Tahan Bilasan “☐”

Dengan memilih opsi ini, air bilasan terakhir tidak dikosongkan dan tabung berputar secara teratur untuk mencegah kerutan pada cucian.

Pintu masih terkunci untuk menunjukkan bahwa air harus dikosongkan.

Pintu tetap terkunci dengan air di dalam tabung. Untuk melanjutkan siklus, Anda harus menekan “▷II” (Mulai/Jeda).

Touchpad Bilas Plus ( √)

Opsi ini disarankan bagi orang yang alergi terhadap deterjen dan untuk daerah dengan air yang sangat lunak. Pilih opsi ini untuk menambahkan 2 kali pembilasan ke program. Indikator opsi ini akan muncul.

Touchpad "Delay End ( )"

Sebelum memulai program, opsi ini memungkinkan Anda menentukan akhir program pencucian dari minimum 1 jam hingga maksimum 19 jam.

Jika durasi program lebih dari 3 jam, maka opsi "Delay End" minimum akan dimulai dari 4 jam.

Tekan touchpad “Delay End” untuk memilih waktu berakhir sesuai keinginan. Layar akan menampilkan jumlah jam dan indikator di atas touchpad akan menyala.

Opsi ini harus dipilih setelah memilih program pencucian, dan sebelum menekan touchpad "Start/Pause".

Sebagai contoh, jika durasi program dari program pilihan Anda adalah 3.20 jam dan Anda menentukan waktu "Delay End" ke 6 jam, maka program pencucian Anda akan selesai dalam 6 jam. (Lihat diagram di bawah ini)

Setelah memilih waktu Delay End, tekan touchpad Start/Pause untuk memulai program. Mesin akan menghitung mundur dan memperbarui catatan waktu di layar setiap jamnya hingga mencapai titik awal dari siklus pencucian. Jika Anda ingin mengubah atau membatalkan opsi Delay End setelah memulai program, ikuti langkah-langkah berikut ini:

• atur mesin cuci ke PAUSE dengan menekan touchpad "Start/Pause";
• batalkan memilih opsi ini dengan menekan tombol sentuh "Tunda Akhir" berulang-ulang hingga layar menampilkan waktu tunda "☐";
• tekan "Start/Pause" untuk memulai program.

Touchpad "Setrika Mudah (=5)"

Ketika memilih opsi ini, cucian dicuci dengan lembut dan diperas untuk menghindari kekusutan. Dengan cara ini, penyetrikaan akan lebih mudah. Indikator opsi ini muncul.

Pilih opsi ini jika Anda ingin menggunakan fitur pra-cuci sebelum pencucian utama. Gunakan opsi ini untuk kotoran tanah berat. Indikator opsi ini muncul.

Fungsi ini meningkatkan durasi program.

Opsi ini memungkinkan Anda untuk menyesuaikan waktu mencuci. Tekan touchpad ini berulang kali untuk mengurangi atau menambah waktu mencuci sesuai dengan tingkat tanah mencuci Anda. Gunakan tabel di bawah ini sebagai panduan.

Tingkat Tanah	lampu	Medium	Normal	Lebat
Cuci Tingkat

Touchpad "Uap ( )"

Pilih opsi ini untuk menambahkan sekitar 30 menit penggulungan di dalam uap selama siklus pencucian. Uap membantu membuka serat kain agar memudahkan zat aditif pencucian melepaskan noda-noda yang sulit. Indikator opsi ini muncul.

CATATAN:

• Uap mungkin tidak terlihat di dalam tabung selama siklus pencucian uap. Uap akan terbentuk di bawah tabung dan dimungkinkan untuk naik secara alami ke pakaian.
• Uap mungkin tidak ada selama seluruh siklus pencucian uap.
• Fungsi uap lebih efektif dengan separuh beban.
• Pada akhir siklus penguapan, pakaian akan menjadi lebih hangat, lebih lembut, dan terlepas dari tabung.

Jika opsi uap dipilih, suhu pembilasan akan naik. Selama siklus penguapan, Anda mungkin melihat uap keluar dari mesin cuci. Ini adalah keadaan normal dan tidak menyebabkan bahaya.

Tombol Sentuh "UltraMix"

Bila Anda memilih opsi ini, deterjen dicampur dan dilarutkan dalam air pada ruang "teknologi pra-pencampuran". Ini akan mengaktifkan sepenuhnya kekuatan cuci deterjen sebelum dikucurkan di atas pakaian Anda.

CATATAN

• Opsi ini dianjurkan untuk digunakan dalam air bersuhu ruangan, bahkan air bersuhu ruangan dapat melarutkan dan mencapai efisiensi deterjen yang lebih baik.
• Karena fitur "UltraMix ( [IMAGE] )", yang meningkatkan pengaktifan deterjen, disarankan hanya menggunakan setengah dari jumlah deterjen yang biasa Anda gunakan. Jika BUSA terlihat penuh di pintu kaca atau busa berlebihan terjadi, itu berarti takaran deterjen masih di atas jumlah yang diperlukan. Dalam situasi seperti ini, harap mengurangi dosis yang sesuai.

3.6 Pengaturan

Opsi Kunci Pengaman Anak (☐)

Alat Anda disertai dengan CHILD SAFETY LOCK [KUNCI PENGAMAN UNTUK ANAK] yang memungkinkan Anda meninggalkan alat tanpa pengawasan dengan pintu terbuka tanpa harus khawatir bahwa anak-anak akan cedera atau menyebabkan kerusakan alat.

Atur opsi ini setelah menekan tombol "Start/Pause" touchpad.

Untuk pengaturan "Child Lock" pilihan:

• Untuk mengaktifkan fungsi ini, tekan Touchpad "Rinse + ( ) dan Easy Iron ( )" sekaligus hingga layar menampilkan simbol " ).
• Untuk menonaktifkan fungsi ini, tekan Touchpad "Rinse + (☐) dan Easy Iron (☐)" sekaligus hingga simbol "☐" mati.

Fungsi ini tetap aktif bahkan setelah alat dimatikan.

Dengan pengaturan ini Anda dapat mengaktifkan atau menonaktifkan bel di akhir program. Misalnya, Anda mungkin perlu menonaktifkan bel ini saat mulai mencuci sebelum tidur, sehingga setelah selesai mencuci sekitar 1 jam kemudian, bel tersebut tidak akan mengganggu saat Anda tidur.

Bel kesalahan, seperti kerusakan parah, tidak akan dinonaktifkan oleh pengaturan ini.

Untuk menonaktifkan suara bel, tekan tombol sentuh "Seterika Mudah ( ) dan Pra-Pencucian ( )" serentak selama 3 detik, dan dengarkan nada "BIP, BIP".

Untuk kembali ke konfigurasi default, tekan kedua tombol sentuh ini bersamaan selama 3 detik, dan dengarkan bunyi "BIP".

3.7 Tombol Sentuh Mulai/Jeda ▷|| dan Tambahkan Pakaian

Tombol sentuh ini memiliki 2 fungsi:

- Mulai/Jeda ( ▷ || )

Setelah memilih program dan opsi yang dikehendaki, tekan tombol sentuh ini untuk mulai menjalankan mesin cuci. Lampu pilot Mulai/Jeda akan berhenti berkedip dan tetap menyala sampai tingkat air berada di atas tepi bawah pintu, kemudian lampu pilot akan MATI. Jika Anda sudah memilih opsi "Tunda Akhir", penghitungan waktu mundur akan dimulai dan diperlihatkan pada layar.

Untuk menyela program yang sedang berjalan, tekan tombol sentuh ini untuk menjeda mesin cuci, lampu pilot Mulai/Jeda akan berkedip.

Untuk memulai kembali program dari titik program disela, tekan kembali tombol sentuh ini, lampu pilot Mulai/Jeda akan berhenti berkedip.

• Tambahkan Pakaian (♂)

Anda hanya dapat menambahkan pakaian jika lampu "Mulai/Jeda" menyala.

Saat menjalankan program, Anda dapat menambahkan pakaian dengan:

• Menekan tombol sentuh "Mulai/Jeda" untuk menjeda program.
• Tunggu mesin berhenti sepenuhnya sebelum membuka pintu.
• Tambahkan pakaian dan tutup pintu.
• Lanjutkan program dengan menekan tombol sentuh "Mulai/Jeda" kembali.

SEBELUM MENGGUNAKAN PERTAMA KALI4.

Selama instalasi atau sebelum digunakan pertama Anda dapat mengamati air dalam mesin. Ini adalah air sisa yang tersisa di mesin setelah uji fungsional penuh di pabrik untuk memastikan mesin dikirim ke pelanggan agar bekerja sempurna dan ada alasan untuk kekhawatiran.

1. Pastikan bahwa sambungan listrik dan air mematuhi petunjuk pemasangan.
2. Masukkan 2 liter air ke wadah deterjen untuk fase pencucian. Ini akan mengaktifkan sistem pembuangan air.
3. Pilih siklus Cottons (Katun) pada 90 °C, tanpa ada cucian dalam mesin, untuk menghilangkan residu produksi apa pun dari tabung dan bak kemudian aktifkan mesin.

1. Nyalakan keran air.
2. Hubungkan steker listrik ke stop kontak listrik.
3. Putar Knop ini untuk mengatur program. Mesin cuci akan memberi usulan suhu dan secara otomatis memilih angka perasan maksimum yang tersedia untuk program yang dipilih. Knob pemilih dapat diputar searah atau berlawanan arah jarum jam.

Posisikan "Off" untuk mereset program/mematikan mesin. Pada akhir program, tombol pemilih harus disetel ke posisi "Off", untuk mematikan mesin.

1. Buka pintu dengan hati-hati, tarik pegangannya ke arah luar. Periksa dan bersihkan benda-benda (jika ada) yang bisa terperangkap di dalam lipatan.

1. Taruh cucian di dalam tabung, satu-per-satu, dan pastikan cucian terpisah satu sama lain. (berhubungan dengan halaman 51 "PETUNJUK MENCUCI")
2. Tutup pintu.

AWAS! Pastikan tidak ada cucian tersisa antara seal dan pintu.

5.2 Menggunakan Deterjen dan Aditif

PENTING: Harap baca petunjuk penggunaan deterjen pada halaman 53 sebelum menggunakannya.

1. Laci Dispenser Deterjen

Dispenser deterjen dibagi ke dalam tiga wadah.

• Wadah "MAIN WASH" (CUCIAN UTAMA): Wadah ini digunakan untuk deterjen pada semua program.
• Wadah "PREWASH" (PRACUCI): Wadah ini hanya digunakan untuk deterjen jika Anda memilih Prewash (Pracuci).
• Wadah "SOFTENER" (PELEMBUT): Wadah ini digunakan untuk kondisioner kain dan agen kanji.

Sekat deterjen

Sekat untuk deterjen bubuk atau cair.

• Posisi ke bawah : untuk deterjen cair.
• Posisi ke atas : untuk deterjen bubuk (pengaturan pabrik).

Jika Anda menggunakan deterjen cair:

• Jangan gunakan deterjen gelatin atau cairan kental.
• Jangan taruh lebih banyak cairan dibandingkan level maksimal.
• Jangan atur fase "PREWASH".
• Jangan atur fase "DELAY END".
• Ukur deterjen dan pelembut kain;
• Tarik keluar laci deterjen sampai berhenti.
• Ukur jumlah deterjen yang diperlukan, tuangkan ke wadah cucian utama.

• Jika Anda ingin menjalankan fase "Prewash (Pracuci)", tuangkan deterjen ke dalam wadah bertanda "☐".
• Jika diperlukan, tuangkan pelembut cucian ke dalam wadah bertanda "✿".

- Tutup laci dengan hati-hati.

Setelah siklus mencuci selesai, sisa deterjen, pelembut dan air dapat tersisa dalam dispenser. Disarankan untuk membersihkan dispenser secara teratur untuk membuang semua sisa.

5.3 Pengaturan Opsi

1. Jika Anda ingin cucian diperas atau menggunakan suhu berbeda dari yang diusulkan oleh mesin cuci, tekan Touchpad Peras "💡" dan suhu "💡" berulang-ulang untuk mengubah kecepatan perasan dan suhu.

Tekan Touchpad opsi, jika Anda ingin cucian dicuci dengan beberapa fungsi.

i CATATAN

• Fungsi berbeda dapat dikombinasikan, tergantung pada program yang dipilih.
• Jika Anda memilih suatu opsi yang tidak kompatibel dengan program pencucian yang telah disetel, pesan "---" akan berkedip dan suara bip akan terdengar.
• Jika Anda ingin mengurangi waktu pencucian, tekan Touchpad "Time Manager (💡)" berulang-ulang untuk mengurangi waktu pencucian. (Lihat Time Manager pada halaman 44)

Jika Anda ingin menunda mulainya program mencuci, tekan touchpad "Delay End ( ⭕ )" berulang-ulang untuk memilih penundaan waktu mesin cuci.

5.4 Memulai Program

Untuk memulai program, tekan Touchpad ▷|| (Mulai/Jeda), lampu pilot yang terkait akan berhenti berkedip dan durasi program default akan ditampilkan di layar.

i CATATAN

- Jika Anda menekan tombol sentuh saat program beroperasi, layar akan menampilkan pesan "---" dan suara bip akan terdengar. (kecuali tombol sentuh Mulai/Jeda)

- Jika Anda memutar pemilih program menuju program lainnya ketika mesin bekerja (kecuali "Off" untuk mematikan mesin), pesan "---" muncul di layar untuk menunjukkan pilihan yang salah. Mesin tidak akan melakukan program baru yang dipilih.

Setelah kira-kira 15 menit dari awal program:

• Mesin otomatis akan menyesuaikan durasi program yang dipilih menurut jenis dan ukuran beban.
• Layar akan menampilkan durasi program yang disesuaikan.

5.5 Menyela Program

• Untuk menjeda, tekan Start/Pause (Mulai/Jeda). Indikator akan mulai berkedip.
• Tekan tombol Start/Pause (Mulai/Jeda) lagi. Program akan dilanjutkan.

5.6 Mengubah Program

Mengubah program yang sedang berjalan, hanya mungkin dilakukan dengan menyetel ulang programnya.

• Putar Knop pemilih program ke posisi "Off" untuk membatalkan program dan menonaktifkan alat.
• Putar Knop pemilih program ke posisi baru dan atur opsi baru, lalu tekan lagi Touchpad Start/Pause (Mulai/Jeda).

Alat tidak akan menguras air.

5.7 Mengubah Opsi

Dimungkinkan hanya mengubah opsi tertentu setelah program itu dimulai.

1. Tekan Touchpad "Start/Pause". Indikator akan mulai berkedip.
2. Ubah opsi.
3. Tekan lagi "Start/Pause". Program akan dilanjutkan.

5.8 Membuka Pintu

Ketika program atau Delay End beroperasi, pintu mesin terkunci dan layar menampilkan indikator “→0”.

Mula-mula, setel mesin ke PAUSE (JEDA) dengan menekan touchpad "Start/Pause". Tunggu hingga indikator kunci pintu "→0" mati, lalu pintu bisa dibuka. Jika indikator kunci pintu "→0" tidak lenyap, artinya mesin sudah panas dan level air ada di atas sisi bawah pintu atau tabung berputar.

Jika demikian, pintu TIDAK BISA dibuka. Jika Anda perlu membukanya, Anda harus menguras air untuk membuka pintu.

Jika itu adalah kasus darurat yang perlu segera membuka pintu. Silakan baca “Membuka Pintu pada keadaan darurat” pada halaman 61.

5.9 Di Akhir Program

• Alat berhenti secara otomatis.
• Sinyal akustik akan aktif.
• Layar akan menampilkan "☐".
• Indikator di Touchpad Start/Pause (Mulai/Jeda) mati.
• Indikator kunci pintu “→” mati.
• Keluarkan cucian dari alat. Pastikan tabung kosong.
• Biarkan pintu terbuka, untuk mencegah jamur dan bau.
• Tutup keran air.

CATATAN

Pada akhir program, waktu yang tersisa dapat secara tiba-tiba berkurang dari 7 menit atau kurang menjadi 0 karena adanya kelebihan perkiraan total waktu program dalam tahap deteksi muatan. Dalam beberapa kasus (dengan muatan yang benar-benar seimbang) waktu program dapat lebih singkat daripada waktu yang diperkirakan setelah tahap deteksi muatan selesai. Ini adalah perilaku normal mesin dan tidak perlu dikhawatirkan karena hal ini tidak mengurangi kinerjanya.

5.10 Ketika Program Pencucian Selesai, Tapi masih tersisa air di Tabung

(Gunakan Opsi "Rinse Hold" atau "Extra Silent")

• Tabung berputar secara reguler untuk mencegah kerutan pada cucian.
• Indikator "Start/Pause" berkedip untuk mengingatkan Anda untuk mengalirkan air.
• Indikator kunci pintu "→0" menyala. Pintu tetap terkunci.

Anda harus mengalirkan air untuk membuka pintu.

Untuk menguras air:

1. Tekan touchpad "Start/Pause ▷II". Mesin akan membuang air dan berputar pada kecepatan maksimum untuk program yang dipilih. Atau, sebelum menekan touchpad "Start/Pause", Anda dapat menekan touchpad "Spin Ⓤ" untuk mengubah kecepatan putarnya. Anda dapat memilih "No Spin", jika Anda ingin mesin hanya membuang air, kemudian tekan touchpad Start/Pause. Mesin cuci akan membuang air dan memutar.
2. Ketika program selesai dan indikator kunci pintu "→0" berbunyi, Anda dapat membuka pintu.
3. Putar Knop pemilih program ke posisi "Off" untuk membatalkan program dan menonaktifkan alat.

CATATAN

Setelah sekitar 18 jam, hingga Anda menekan touchpad Start/Pause, mesin akan secara otomatis membuang air dan memutar (kecuali untuk program Wool).

5.11 Mode Siaga

Mode Siaga akan secara otomatis mematikan aplikasi yang berjalan untuk menurunkan tingkat konsumsi energi ketika :

• Bila perangkat tidak digunakan dalam waktu 5 menit sebelum tombol "Start/Pause" ditekan.
• Semua indikator dan layar akan mati.
• Indikator Touchpad Start/Pause akan berkedip pelan.

Tekan salah satu Touchpad untuk menonaktifkan status penghematan energi.

• Lima menit setelah program pencucian berakhir, jika Anda tidak menonaktifkan alat, fungsi penghematan energi aktif.
• Semua indikator dan layar akan mati.
• Indikator Touchpad Start/Pause akan berkedip pelan.

Tekan salah satu Touchpad untuk menonaktifkan status penghematan energi.

• Layar menunjukkan akhir dari program set terakhir.
• Sentuh touchpad apapun layar akan menampilkan program setup terakhir dan pilihan.
• Aktifkan program knob untuk mengatur siklus baru.

6. PETUNJUK MENCUCI

6.1 Memilah Cucian

Ikuti simbol kode mencuci pada setiap label pakaian dan petunjuk pencucian dari produsen. Pilah cucian sebagai berikut: putih, berwarna, sintetis, lembut, wol.

6.2 Suhu

90°C	Untuk cucian katun dan linen putih yang kotor biasa (misalnya taplak meja kecil, handuk, taplak meja, seprai...).
60°C50°C	Untuk pakaian berwarna yang tak luntur dan kotor biasa (misalnya kemeja, baju tidur wanita, piyama....) berbahan linen, katun atau serat sintetis dan untuk katun putih yang kotor sedikit (misalnya baju dalam).
40°C30°CDingin	Untuk cucian halus (mis., gorden jala-jala), cucian campuran, termasuk serat sintetis dan wol yang ada label pure new wool, machine washable, non-shrink (murni wol baru, dapat dicuci mesin, tidak menyusut).

6.3 Sebelum Memasukkan Cucian

• Jangan sampai ada benda logam yang tertinggal di kain (misalnya, jepit rambut, peniti, pin)
• Kancingkan sarung bantal, tutup risleting, kancing kait dan kancing tekan. Kaitkan ikat pinggang atau ikat pita yang panjang.
• Cuci bra, celana dalam dan kain lembut lain di dalam kantung cucian, yang dapat dibeli di supermarket.

• Pastikan Anda mencuci pengumpul tiras secara terpisah dari penghasil tiras.
• Jangan sekali-kali menyatukan cucian putih dan berwarna. Cucian putih dapat menjadi kusam dalam pencucian.
• Pakaian berwarna yang baru mungkin luntur saat pencucian pertama; oleh karena itu, harus dicuci secara terpisah.
• Hilangkan noda membandel sebelum dicuci.
• Gosok bagian yang sangat kotor dengan deterjen khusus atau pasta deterjen. Perlakukan gorden dengan hati-hati. Lepaskan pengait atau masukkan ke dalam kantung atau jaring.

6.4 Beban Maksimal

Beban yang disarankan tercantum dalam bagan program. Aturan umum:

Katun, linen:	penuhi tabung tapi jangan terlalu padat;
Sintetis:	jangan penuhi tabung lebih dari setengahnya;
Bahan halus dan wol:	menghidupkan tidak lebih dari sepertia penuh.

Mencuci dengan beban maksimum adalah yang paling efisien dalam penggunaan air dan energi. Untuk cucian yang sangat kotor, kurangi jumlah beban.

6.5 Membersihkan Noda

Noda membandel mungkin tidak dapat dihilangkan hanya dengan air dan deterjen. Karena itu, disarankan untuk memberikan perlakuan awal sebelum mencuci.

Darah: hilangkan noda yang masih baru dengan air dingin. Untuk noda yang sudah mengering, rendam semalam dalam air dengan deterjen khusus, kemudian gosok dengan air dan sabun.

Noda berbasis minyak: basahi dengan penghilang noda bensin, letakkan pakaian di atas kain lembut, lalu tekan-tekan noda; ulangi beberapa kali.

Noda gemuk kering: basahi dengan terpentin, letakkan pakaian pada permukaan yang lembut, dan tekan-tekan noda dengan ujung jari yang dibungkus lap katun.

Karat: larutkan asam oksalat dalam air panas atau gunakan produk penghilang karat dalam keadaan dingin. Hati-hati dengan noda karat yang sudah lama karena struktur selulosa bahan sudah rusak dan bahan cenderung sobek.

Noda jamur: bersihkan dengan pemutih, bilas dengan baik (hanya untuk cucian putih dan cucian berwarna yang tidak luntur).

Noda rumput: beri sedikit sabun mandi dan hilangkan dengan pemutih (hanya untuk cucian putih dan cucian berwarna yang tidak luntur).

Noda bolpoin dan lem: basahi dengan aseton (*), letakkan pakaian di atas kain lunak, dan gosok-colek noda tersebut.

Noda lipstik: basahi dengan aseton (*) seperti di atas, lalu hilangkan noda dengan spiritus alkohol. Hilangkan sisa noda pada bahan putih dengan pemutih.

Noda anggur merah: rendam dalam air dan deterjen, bilas, lalu hilangkan dengan asam asetat atau asam sitrat, kemudian bilas. Hilangkan sisa noda dengan pemutih.

Noda tinta: tergantung pada jenis tinta, basahi terlebih dahulu dengan aseton (*), lalu gunakan asam asetat; hilangkan sisa noda pada kain putih dengan pemutih, kemudian bilas hingga bersih.

Noda tar: gunakan penghilang noda terlebih dahulu, spiritus alkohol atau bensin, lalu gosok dengan pasta deterjen. (*) Jangan gunakan aseton pada sutra sintetis.

6.6 Jenis Deterjen dan Jumlah Deterjen

Deterjen rendah busa diperlukan untuk mesin cuci ini guna mencegah masalah busa berlebihan, hasil pencucian yang tidak memuaskan, dan kerusakan mesin. Deterjen rendah busa yang dirancang untuk mesin cuci bukaan depan diberi label "Bukaan Depan", "efisiensi tinggi", "HE", misalnya deterjen Cold Power untuk mesin cuci bukaan depan (Front Loader) atau "Matic".

Jangan gunakan jenis deterjen yang salah, seperti deterjen untuk mesin cuci bukaan atas (Top Loading), deterjen cuci tangan, atau produk berbasis sabun pada mesin cuci bukaan depan (front load) Anda. Jenis deterjen seperti ini dapat menghasilkan busa berlebihan, siklus waktu lebih lama, kecepatan putaran rendah, pembilasan buruk, dan kelebihan beban motor.

Pemilihan deterjen dan penggunaan jumlah deterjen yang benar tidak hanya mempengaruhi performa mesin cuci Anda, tetapi juga membantu menghindari pemborosan dan menjaga lingkungan hidup. Meskipun terurai secara hayati, deterjen dengan kandungan zat yang besar dapat mengganggu keseimbangan alam.

Pilihan dan jumlah deterjen akan tergantung pada;

• jenis bahan (halus, wol, katun, dll);
• warna pakaian;
• ukuran muatan;
• tingkat kekotoran;
• suhu pencucian; dan
• kesadahan air yang digunakan.

Kesadahan air digolongkan oleh apa yang disebut "derajat" kesadahan.

Informasi tentang kesadahan air di wilayah Anda dapat diperoleh dari perusahaan air minum setempat, atau dari pihak yang berwenang.

Anda mungkin harus mencoba menggunakan jumlah deterjen sesuai petunjuk produsen dari produk tersebut kemudian membandingkan hasil pencucian ke dalam daftar di bawah ini dan menyesuaikan jumlah deterjen pada saat mencuci berikutnya.

Kurang deterjen menyebabkan:

• muatan cucian berubah menjadi abu-abu,
• pakaian berminyak.

Terlalu banyak deterjen menyebabkan:

• munculnya busa,
• mengurangi efek mencuci
• pembilasan yang kurang memadai.

Gunakan sedikit deterjen jika:

• Anda mencuci dengan sedikit muatan, • cucian hanya kotor sedikit,
• menyebabkan busa yang banyak selama mencuci.

SIMBOL KODE CUCI INTERNASIONAL7.

Simbol ini muncul pada label kain, untuk membantu Anda memilih cara terbaik untuk memperlakukan cucian Anda.

Cuci energikCuci lembut	Suhupencucianmaksimal95 °C	Suhupencucianmaksimal60 °C—		Suhupencucianmaksimal40 °C—	Suhupencucianmaksimal30 °C—		Cuci tangan		JANGANCuci samasekali
Pemutihan	Beri pemutih di dalam air dingin JANGAN beri pemutih
Menyetrika	Setrika panasmaks. 200 °C		Setrika hangatmaks. 150 °C		Setrika suam kukumaks. 110 °C			JANGAN setrika
Pencuciankering	Pencuciankering dalamsemua larutan		Pencucian keringdalam perkloretilena,bensin, alkohol murni,R 111 & R 113		Pencucian keringdalam bensin,alkohol murni danR 113			JANGANCuci kering
Mengeringkan D	Datar	Di jemuran		Di hangerpakaian		[Suhu tinggi[Suhu rendahPengering dengan pemanas			JANGAN digilingkering

MERAWAT DAN MEMBERSIHKAN8.

PERINGATAN! Anda harus MENCABUT steker listrik pada mesin dari stopkontak, sebelum melakukan pembersihan atau perawatan.

8.1 Pembersihan Luar

Bersihkan mesin dengan sabun dan air hangat. Keringkan sepenuhnya semua permukaan.

AWAS! Jangan gunakan alkohol, pelarut, atau produk kimiawi.

8.2 Membersihkan kerak

Sebaiknya, gunakan serbuk pelunak air di dalam mesin secara berkala.

Lakukan ini secara terpisah dari pencucian, dan sesuai dengan petunjuk pabrik pembuat serbuk pelunak air tersebut. Cara ini akan membantu mencegah terbentuknya endapan kerak.

8.3 Setelah Setiap Kali Mencuci

Biarkan pintu terbuka selama beberapa saat. Ini membantu mencegah penggumpalan dan pembentukan bau stagnan di dalam mesin. Membuka pintu setelah selesai mencuci akan membantu mengawetkan sekat pintu.

8.4 Pencucian Perawatan

Dengan menggunakan pencucian suhu rendah, hal ini memungkinkan bertimbunnya residu di dalam tabung.

Kami anjurkan agar pencucian pemeliharaan dilakukan secara rutin.

Untuk menjalankan pencucian pemeliharaan:

• Tabung harus kosong. • Pilih program cuci katun terpanas. - Gunakan takaran deterjen yang normal, dan harus berupa serbuk dengan kandungan biologis.

8.5 Membersihkan Laci Dispenser

Laci dispenser serbuk cuci dan aditif harus dibersihkan secara rutin. Lepaskan laci dengan menekan kaitannya ke bawah lalu tarik keluar. Bilas di bawah keran untuk menghilangkan sisa serbuk yang menimbun.

Agar lebih mudah dicuci, bagian atas wadah aditif dapat dilepaskan.

8.6 Membersihkan Laci Penyimpanan

Telah melepaskan laci, gunakan sikat kecil untuk membersihkan ceruk, dengan memastikan bahwa semua sisa bubuk deterjen diangkat dari bagian atas dan bawah celah. Pasang kembali laci dan jalankan program bilas tanpa ada pakaian di dalam tabung.

Periksa secara teratur pompa pembuangan air dan pastikan sudah bersih.

Bersihkan pompa jika:

• Mesin tidak menguras air. • Tabung tidak bisa berputar. - Mesin mengeluarkan bunyi yang tidak biasa karena tersumbatnya pompa pembuangan air. - Layar menampilkan kode alarm karena masalah pembuangan air.

! PERINGATAN!

1. Lepaskan steker listrik dari stop kontak.
2. Jangan lepaskan filter selagi mesin beroperasi. Jangan bersihkan pompa pembuangan jika air dalam mesin panas. Air harus dingin sebelum Anda membersihkan pompa pembuangan air.

Untuk membersihkan pompa pembuangan air:

1. Buka pintu pompa pembuangan air.

1. Tarik flap bawah, lalu tekan kaki di kedua sisi penutup bersama-sama dan keluarkan (seperti gambar).

1. Letakkan wadah di bawah ceruk pompa pembuangan air untuk mengumpulkan air yang mengalir. Tekan dua tuas dan tarik ke depan saluran pembuangan agar air mengalir keluar.

1. Ketika wadah sudah penuh air, kembalikan lagi saluran pembuangan dan kosongkan wadah. Lakukan langkah 3 kembali dan lagi hingga tidak ada lagi air mengalir keluar dari pompa pembuangan air.

1. Tarik kembali saluran pembuangan dan putar filter untuk melepaskannya.

1. Angkat bulu halus dan benda dari pompa (jika ada).

1. Pastikan impeller bisa berputar. Jika tidak demikian, hubungi pusat layanan.

1. Kembalikan lagi filter ke dalam pemandu khususnya. Pastikan Anda mengencangkan filter dengan benar untuk mencegah kebocoran.

1. Letakkan lagi sekatnya dan tutup pintu pompa pembuangan air.

Jika air sangat sadah atau berisi jejak endapan kapur, filter masukan air mungkin bisa tersumbat. Karena itu ada baiknya membersihkannya dari waktu ke waktu.

Untuk membersihkan saringan masukan air:

1. Tutup keran air.
2. Lepaskan selang masukan air dari keran air.
3. Bersihkan saringan dalam selang dengan sikat yang kaku.

1. Pasang lagi selang masukan. Pastikan pasangannya kuat untuk mencegah kebocoran.

1. Buka keran air.

8.9 Pencegahan Bunga Es

Jika mesin dipasang di area yang suhunya bisa lebih rendah dari 0 °C, bersihkan sisa air dari selang air masuk dan pompa pembuangan.

Pengurasan Darurat

1. Cabut steker listrik dari stopkontak. Tutup keran air.
2. Lepaskan selang air masuk.
3. Lepaskan selang Pembuangan Air dari penopang belakang dan cabut dari bak cuci atau keran.

1. Tarik ke depan saluran pembuangan dan yang dari selang masukan dalam mangkok yang ditempatkan di lantai dan biarkan air mengalir keluar.

1. Sekrup lagi selang masukan air dan posisikan lagi saluran pembuangan.

CATATAN

Apabila Anda bermaksud menjalankan lagi mesin, pastikan suhu sekitar mesin di atas 0°C.

PEMECAHAN MASALAH 9.

9.1 Kemungkinan Masalah

Sejumlah masalah terjadi akibat kurangnya pemeliharaan yang sederhana, atau tidak terperhatikan, yang sesungguhnya dapat dengan mudah diselesaikan tanpa memanggil teknisi. Sebelum menghubungi Service Centre [Pusat Layanan] di tempat Anda, lakukanlah dulu pengecekan seperti yang tercantum di bawah ini.

Jika masalah sudah diatasi, tekan tombol Start/Pause [Mulai/Jeda] untuk kembali menjalankan program. Jika, setelah pemeriksaan di atas, masih ada masalah, hubungi Pusat Layanan setempat.

PERINGATAN! Matikan mesin cuci sebelum Anda melakukan pemeriksaan.

Kode Alarm

E10	Mesin tidak mengisiair.
E20	Mesin cuci tidak dapat dikosongkan.
E40	Pintu belum ditutup atau pintu tidak tertutup dengan baik.Silakan periksa pintu!
E40	Listrik tidak stabil. Tunggu hingga listrik stabil dan mesin akan berjalan normal secara automatis.
E91	Tidak ada komunikasi antara elemen elektronik dari mesin cuci. Matikan dan nyalakan lagi.

Malafungsi Kemungkinan penyebabnya => Solusi
Mesin tidak mau berfungsi :	Pintu belum ditutup. (Kode kesalahan: E40) => Tutup pintu masuk cucian sampai rapat.
	Steker belum dimasukkan dengan benar ke dalam stop kontak listrik. => Pasang steker ke dalam soket listrik.
	Tidak ada arus listrik pada stop kontak. => Periksa instalasi listrik di tempat Anda.
	Tombol Start/Pause (Mulai/Jeda) belum ditekan. => Tekan tombol Start/Pause (Mulai/Jeda).
	Program “Delay End” sudah dipilih. => Jika cucian harus segera dicuci, batalkan program “Delay End”.
	Listrik tidak stabil (bila kode E40 tampil di layar). => Tunggu hingga listrik stabil dan mesin akan berjalan normal secara automatis.
Mesin tidak mengisiair :	Keran air tertutup. (Kode kesalahan: E10). => Buka keran air.
	Selang air masuk terjepit atau tertekuk. (Kode kesalahan: E10) => Periksa sambungan selang masukan air.
	Filter dalam selang air masuk tersumbat. (Kode kesalahan: E10) => Bersihkan saringan selang masukan air.
	Pintu tidak tertutup dengan baik. (Kode kesalahan: E40) => Tutup pintu masuk cucian sampai rapat.
Mesin mengisi air kemudian langsung membuangnya :	Ujung selang pembuangan air terlalu rendah. (Kode kesalahan: E10) => Lihat paragraf yang sesuai di bagian pembuangan air.
Mesin cuci tidak dapat dikosongkan dan/atau tidak melakukan perasan :	Selang air masuk terjepit atau tertekuk. (Kode kesalahan: E20) => Periksa sambungan selang pembuangan air.
	Pompa pembuangan tersumbat. (Kode kesalahan: E20) => Hubungi Pusat Layanan.
	Opsi “Rinse Hold” telah dipilih. => Tekan Start/Pause untuk mengalir-kan air atau pilih program perasan.
	Cucian tidak terbagi rata dalam tabung. => Jeda mesin dan bagi ratakan cucian secara manual.
Ada air di lantai :	Menggunakan deterjen yang terlalu banyak atau jenisnya tidak tepat (menimbulkan terlalu banyak busa). => Kurangi jumlah deterjen atau gunakan deterjen yang lain. (lihat halaman 53)
	Periksa apakah ada kebocoran pada sambungan selang air masuk. Tidak selalu mudah untuk melihat ini karena air mengalir ke bawah selang; periksa untuk melihat apakah lembab. => Periksa sambungan selang masukan air.
	Selang pembuangan rusak. => Hubungi pusat layanan kami.
Hasil cuci tidak memuaskan :	Menggunakan deterjen terlalu sedikit atau jenisnya tidak sesuai. => Tambah jumlah deterjen atau gunakan deterjen yang lain. (lihat halaman 53)
	idak dilakukan tindakan apa pun pada noda membandel sebelum dicuci. => Gunakan produk yang dijual di toko untuk menghilangkan noda yang membandel.
	Suhu yang dipilih tidak tepat. => Periksa apakah Anda sudah memilih suhu yang benar.
	Beban terlalu berat. => Kurangi beban.
Pintu tak dapat dibuka :	Program masih berlangsung. => Tunggu sampai siklus pencucian selesai.
	Ada air di dalam tabung. => Anda harus menguras air untuk membuka pintu (baca “Membuka Pintu” di halaman 50).
	Masalah ini bisa terjadi akibat kerusakan mesin. => Hubungi Petugas Servis. Jika Anda harus membuka pintu, silakan baca dengan cermat “Membuka Pintu Pada Keadaan Darurat”di halaman selanjutnya.
Mesin bergetar atau bising :	Baut sementara dan kemasan belum dilepaskan. => Periksa apakah pemasangan mesin sudah benar.
	Periksa apakah pemasangan mesin sudah benar. => Periksa apakah kerataan mesin sudah benar.
	Cucian tidak terbagi rata dalam tabung. => Jeda mesin dan bagi ratakan cucian secara manual.
	Mungkin cucian dalam tabung terlalu sedikit. => Tambah muatan cucian
	Kaki yang tidak stabil seperti lantai kayu. => Lihat paragraf yang sesuai di bagian “Pemosisian”.
Waktu siklus lebih lama dibandingkan yang ditampilkan :	Deterjen melebihi dosis. => Kurangi jumlah deterjen atau gunakan deterjen yang lain. (berhubungan dengan halaman 53 “Jenis Deterjen dan Jumlah Deterjen”).
	Mesin tidak seimbang. => Bagi ratakan cucian secara manual di tabung dan mulai lagi fase perasan. Lihat paragraf yang sesuai di bagian “Pemosisian”.
Siklus lebih pendek dari waktu yang ditampilkan.	• Mesin cuci menghitung waktu baru sesuai dengan beban cucian.
Pemerasan lambat memulai atau mesin tidak memeras :	• Perangkat elektronik pendeteksi ketidak-seimbangan diaktifkan karena cucian tidak terbagi rata dalam tabung. Cucian akan didistribusi-ulang dengan memutar tabung ke arah berlawanan. Ini dapat terjadi beberapa kali sebelum ketidak-seimbangan dapat dihilangkan dan pemerasan normal dapat dilanjutkan. Jika, setelah 10 menit, cucian tetap tidak terdistribusi secara rata di dalam tabung, mesin tidak akan memeras. Jika begitu, distribusikan ulang beban cucian secara manual dan pilih program peras. => Jeda mesin dan bagi ratakan cucian secara manual.
Bunyi mesin sangat bising dari biasanya :	• Mesin tidak dipasang dengan benar. => Pastikan kedataran mesin sudah benar. Baca “Pemasangan”.
	• Baut transit atau kemasan tidak dilepaskan. => Pastikan baut sementara dan/atau kemasan sudah dilepaskan. Baca “Membongkar Kemasan”.
	• Beban cucian mungkin terlalu sedikit. => Masukkan lagi cucian ke dalam tabung.
Air tidak terlihat di dalam tabung :	• Mesin-mesin yang menggunakan teknologi modern, bekerja sangat ekonomis, menggunakan sangat sedikit air tanpa mempengaruhi hasil cucian.

9.2 Membuka Pintu Pada Keadaan Darurat

Bila listrik padam atau mesin mengalami gangguan, maka pintu akan terkunci. Mesin akan melanjutkan proses mencuci bila listrik hidup kembali. Bila mesin mengalami gangguan maka pintu akan tetap terkunci, dan memungkinkan untuk dibuka dengan menggunakan fungsi pembuka darurat.

Sebelum membuka pintu :

PERINGATAN!

Pastikan suhu air di dalam pencucian sudah tidak panas. Tunggu hingga suhu air dingin.

PERINGATAN!

Pastikan tabung tidak berputar atau tidak melakukan proses pencucian. Tunggu hingga tabung berhenti berputar.

PERINGATAN!

Pastikan tidak ada air yang terlihat pada pintu. Lakukan proses pembuangan air (Drain), jika diperlukan (berhubungan dengan “Pengurasan Darurat” di halaman 58).

Untuk membuka pintu, lakukan langkah berikut:

1. Putar tombol pemilih program ke posisi "Off" untuk mematikan alat.
2. Cabut kabel listrik dari stopkontak.
3. Buka tutup penyaring (filter).
4. Tahan pemicu pembuka darurat ke bawah dan pada saat yang bersamaan, buka pintu.

1. Keluarkan cucian.
2. Tutup kembali pintu penyaring (filter).

Jika Anda tidak dapat menentukan atau mengatasi masalahnya, hubungi pusat layanan kami. Sebelum menelepon, catatlah model, nomor seri, dan tanggal pembelian mesin cuci Anda.

PERHATIAN! Semua baut transit dan kemasan harus dikeluarkan sebelum mesin ini digunakan. Simpanlah semua perangkat pengiriman agar dapat digunakan lagi jika mesin akan dipindahkan.

1. Potong dan lepaskan empat tali pengikat seperti yang ditunjukkan.

1. Lepaskan kotak karton dan kantong plastik yang menutupi mesin seperti yang ditunjukkan pada gambar.

1. Buka pintu. Keluarkan potongan polistirena dari segel pintu dan semua barang dari tabung.

1. Tarik alat dalam posisi vertikal.
2. Keluarkan kabel listrik dan selang pembuangan air dan masukan air dari tempat selang (A) di bagian belakang mesin.

1. Buka ketiga bautnya.
2. Geser keluar penjarak plastik.

1. Letakkan sumbat plastik di lubang. Anda bisa menemukan sumbat di kantong buku petunjuk.

Penting agar mesin cuci Anda berdiri kokoh dan rata dengan lantai untuk memastikan pengoperasian yang benar.

Mesin tidak boleh dipasang di balik pintu yang dapat dikunci, pintu geser, atau pintu yang ada engselnya di sisi yang berlawanan dari pintu mesin cuci.

Gunakan waterpas di bagian atas dan samping mesin cuci untuk memeriksa kerataan.

Jika Anda tidak punya waterpas, sebagai panduan gunakan tepi kusen pintu, lemari dapur, atau meja untuk memeriksa apakah mesin cuci sudah rata.

Perlonggar atau pererat kaki untuk disesuaikan dengan kerataan. Penyesuaian kerataan mesin dengan tepat mencegah getaran, kebisingan, dan pergerakan alat ketika dioperasikan.

Ketika mesin cuci sudah rata, cobalah mengguncangnya dari sudut ke sudut. Jika guncang, sesuaikan lagi kaki-kakinya hingga rata dan tidak lagi berguncang.

Jangan sekali-kali menempatkan kardus, kayu atau semacamnya di bawah mesin untuk mengkompensasi ketidakrataan di lantai. Pasang mesin pada lantai yang datar dan keras. Pastikan sirkulasi udara di sekitar mesin tidak terhalang oleh karpet, permadani, dll.

Periksa dan pastikan mesin tidak menyentuh dinding atau perangkat dapur lainnya.

11.3 Masukan Air

Gunakan selang yang disertakan bersama mesin cuci. JANGAN GUNAKAN SELANG LAMA. Ujung lain dari selang air masuk yang terhubung ke mesin dapat diputar ke segala arah.

Longgarkan sambungannya, putar selang, kemudian kencangkan kembali sambungan sambil memastikan tidak ada kebocoran air.

Selang air masuk tidak boleh diperpanjang. Jika selang terlalu pendek dan Anda tidak ingin memindahkan keran air, Anda harus membeli selang baru yang lebih panjang dan yang khusus dirancang untuk penggunaan ini.

11.4 Pembuangan Air

Ujung selang pembuangan dapat diletakkan dengan tiga cara:

- Dipasang pada sisi bak cuci dengan menggunakan pemandu selang plastik yang disertakan bersama mesin.

Dalam hal ini, pastikan ujungnya tidak dapat terlepas ketika mesin sedang mengeluarkan air. Ini dapat dilakukan dengan mengikat selang ke keran air dengan tali atau menempelkannya ke dinding.

- Pada cabang pipa pembuangan bak cuci. Cabang ini harus berada di atas perangkap/saringan kotoran sedemikian rupa sehingga lekukan berada sedikitnya 60 cm di atas lantai.

- Langsung pada pipa pembuangan dengan ketinggian tidak kurang dari 60 cm dan tidak lebih dari 90 cm.

Ujung selang pembuangan harus selalu berventilasi, yaitu, diameter dalam pipa pembuangan harus lebih besar daripada diameter luar selang pembuangan.

Selang pembuangan tidak boleh ditekuk. Bentangkan di sepanjang lantai, hanya bagian yang ada di dekat titik pembuangan yang harus ditinggikan.

Untuk fungsi mesin yang benar, selang pembuangan harus tetap terkait ke bagian penopang yang benar yang ada di bagian atas pada sisi belakang alat.

11.5 Sambungan Listrik

Mesin ini dirancang untuk digunakan pada daya listrik 220-240 V, fase-tunggal, 50 Hz.

Periksalah voltase listrik dan cocokkan dengan yang tercantum di Label Mesin sebelum menyambungkan aliran listrik.

Catu daya yang tidak tepat dapat membatalkan garansi Anda.

Periksa apakah daya listrik di rumah Anda cukup untuk menjalankan mesin dengan beban maksimum (2.1 kW), jangan lupa perhitungkan pula peralatan listrik lain.

AWAS!

Hubungkan mesin ke stop kontak yang dibumikan.

Produsen mesin ini tidak bertanggung jawab atas kerusakan atau cedera yang diakibatkan kelalaian untuk mematuhi aturan keselamatan di atas.

Jika kabel listrik mesin harus diganti, penggantian ini harus dilakukan oleh Pusat Layanan kami.

Kabel listrik harus mudah dijangkau setelah mesin dipasang. Jika daya mesin ini disuplai dari kabel listrik sambungan atau perangkat stop kontak portabel, kabel perpanjangan atau perangkat portabel listrik itu harus diposisikan sehingga tidak bisa terkena cipratan atau masuknya uap air.

KEPEDULIAN LINGKUNGAN 12.

12.1 Bahan Kemasan

Bahan yang ditandai dengan simbol 📊 dapat didaur ulang.

Ini berarti, bahan tersebut dapat didaur ulang dengan cara dibuang ke tempat pengumpulan limbah daur-ulang yang sesuai.

12.2 Mesin Lama

Gunakan lokasi pembuangan yang diizinkan untuk mesin lama Anda. Bantulah menjaga kebersihan negara Anda!

Simbol ✉ pada produk ini atau kemasannya menandakan bahwa produk ini tidak boleh diperlakukan sebagai limbah rumah tangga.

Melainkan, produk ini harus diserahkan ke tempat pengumpulan limbah daur ulang untuk perangkat listrik dan elektronik.

Dengan memastikan bahwa produk ini dibuang dengan cara yang benar, Anda akan membantu mencegah timbulnya konsekuensi negatif terhadap lingkungan dan kesehatan manusia, yang dapat terjadi jika limbah produk ini tidak ditangani secara benar.

Untuk rincian informasi mengenai daur ulang produk ini, hubungi kantor pemda setempat, layanan pembuangan limbah rumah tangga, atau toko tempat Anda membeli produk ini.

12.3 Petunjuk Ekologis

Untuk menghemat air, energi, dan untuk melindungi lingkungan, ikutilah saran-saran berikut ini:

• Cucian yang kotornya normal dapat dicuci tanpa pra-cuci untuk menghemat deterjen, air, dan waktu (juga untuk melindungi lingkungan!).
• Mesin akan bekerja dengan lebih ekonomis jika diberi beban penuh.
• Dengan perlakuan sebelum mencuci yang memadai, noda dan sebagian kotoran dapat dihilangkan; baru kemudian pakaian dapat dicuci pada suhu yang lebih rendah.
• Takar jumlah deterjen sesuai dengan tingkat kesadahan air, tingkat kekotoran cucian, serta jumlah cucian.
