PANDUAN PENGGUNA Triton 750Rz SILVERSTONE

Pemasangan catu daya (Untuk perakitan sistem Barang)

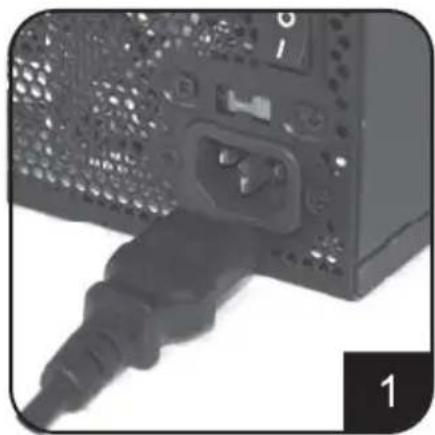

Pastikan catu daya tidak tersambung ke kabel daya AC.

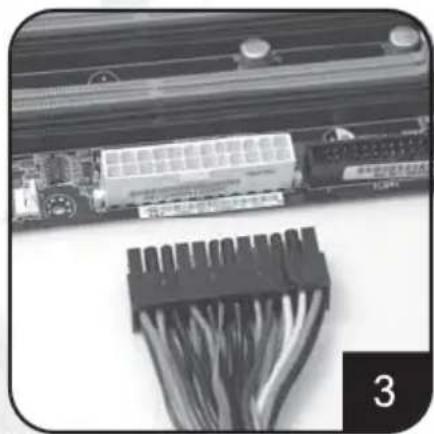

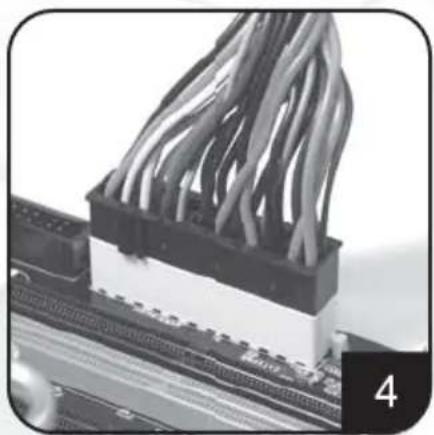

Sambungkan kabel daya
ATX 20-pin/EPS 24-pin ke konektor
motherboard yang sesuai.

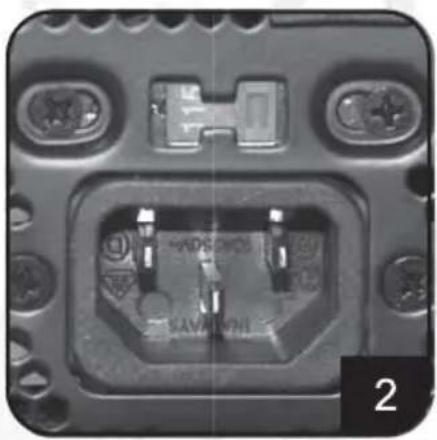

Alihkan ke tegangan yang benar untuk lokasi Anda. (Hanya untuk catu daya non-PFC) Catatan: Catu daya dengan fungsi PFC dapat menyesuaikan segangan daya input secara otomatis tanpa intervensi pengguna.

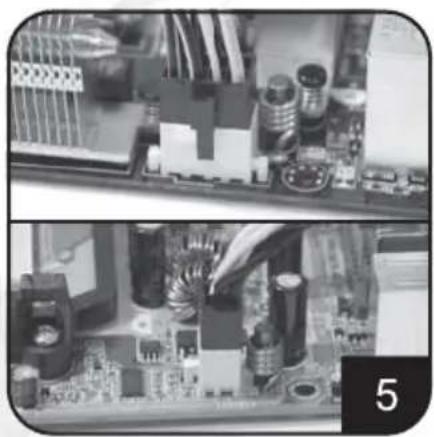

Sambungkan kabel daya
ATX +12V 4-pin/EPS +12V 8-pin ke
konektor motherboard yang sesuai.

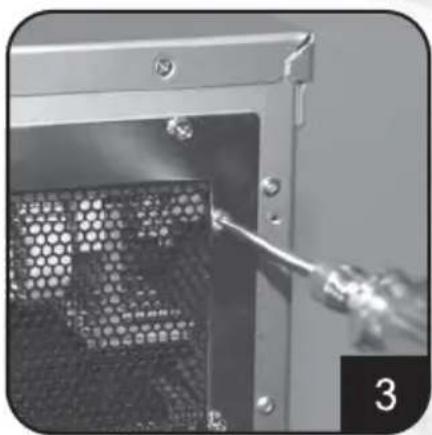

Letakkan catu daya di lokasi chassis yang dirancang untuk catu daya, lalu kencangkan. (Lihat panduan chassis)

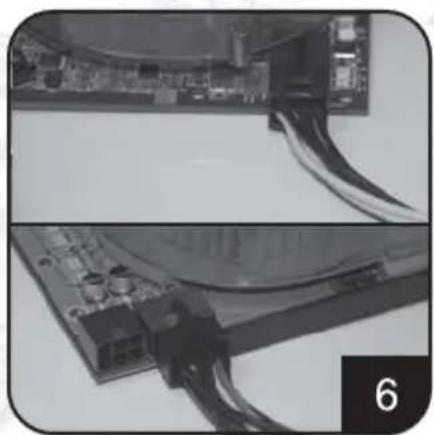

Sambungkan kabel daya
PCI-E 6-pin/8-pin ke konektor kartu
video PCI-Express yang sesuai. (Jika perlu)

Pemasangan catu daya (Untuk perakitan sistem Barang)

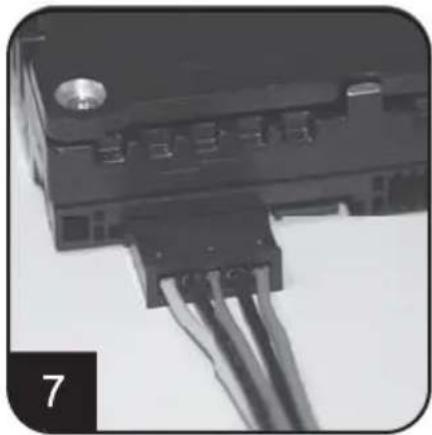

Sambungkan kabel daya SATA ke hard drive ata perangkat SATA.

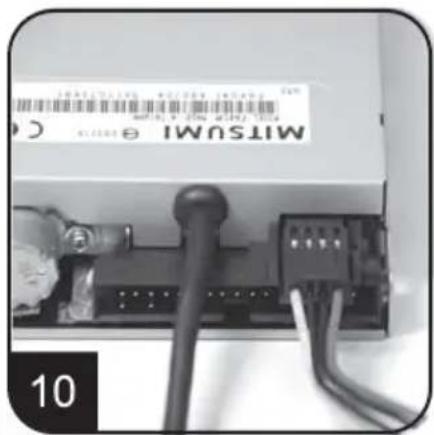

Sambungkan kabel daya 4-pin kecil ke floppy drive atau perangkat lain yang kompatibel

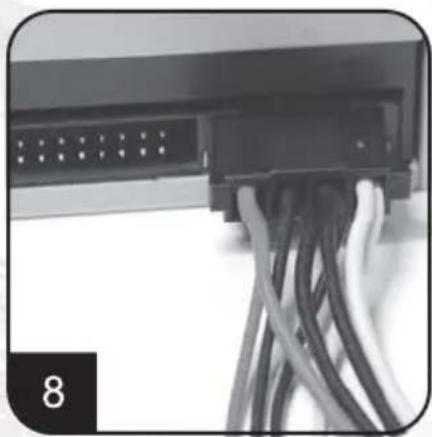

Sambungkan kabel daya periferal 4-pin ke hard drive, drive optik, atau perangkat IDE lainnya.

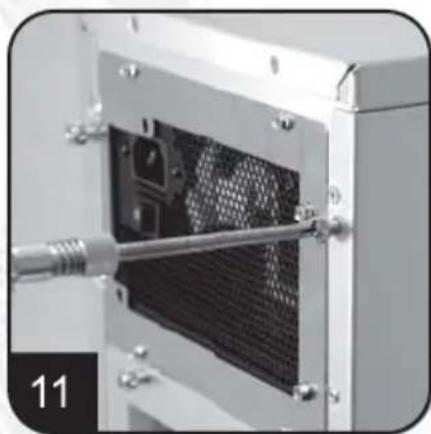

Pasang kembali penutup chassis, Ialu kencangkan. (Lihat pemasangan chassis)

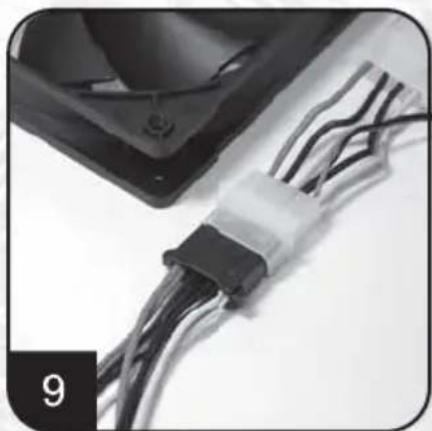

Sambungkan kabel daya periferal 4-pin ke kipas yang bagiakan konektor periferal. (Tipe DC +12V)

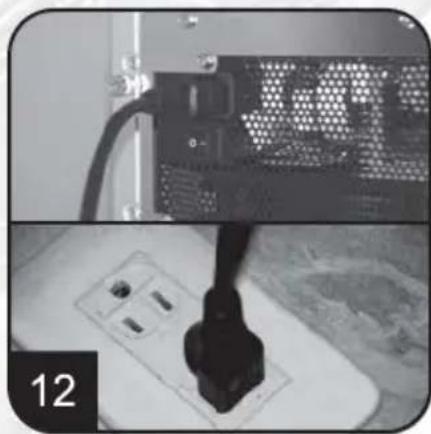

Sambungkan kabel daya AC ke catu daya. (Perhatian: jangan gunakan soket ekstensi. Jika penggunaan soket ekstensi diperlukan, hindari penggunaanya bersama peralatan rumah tangga lain yang memilaki daya lebih tinggi speerti TV, amplifier audio, dsb...)

Pemasangan catu daya (Untuk perakitan sistem Barang)

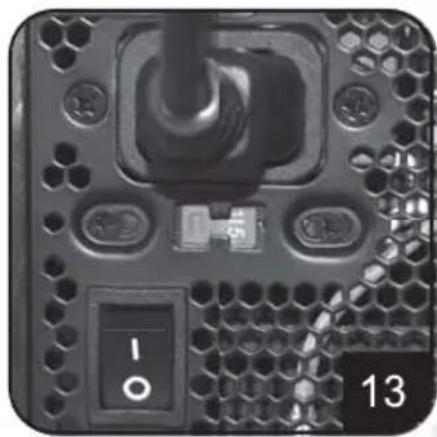

Hidupkan catu daya dengan beralih ke mode "I" (I/O). Perhatian: Catu daya kini berada dalam kondisi siaga. Pengaktifan dan penonaktifan systemd dikendalikan oleh motherboard. (Lihat panduan motherboard)

Pemasangan catu daya (Untuk pengganti)

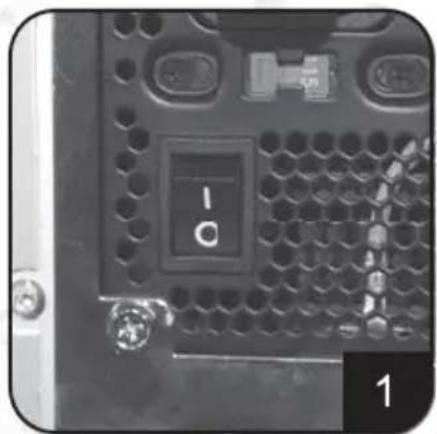

Setelah menonaktifkan systemd, alihkan catu daya ke posisi "O" untuk menonaktifkan systemd yang siaga dan memastikan bahwa systemd tidakLAGI menc gunakan daya.

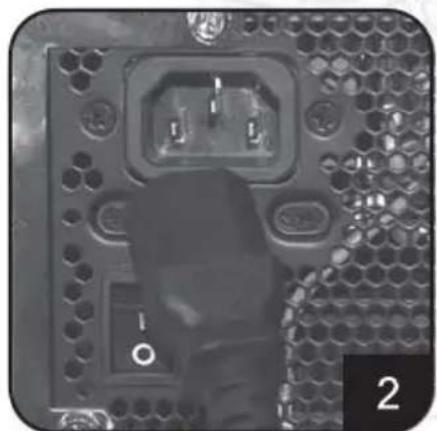

Lepas kabel daya AC dari catu daya.

Lepas semua kabel catu daya yang tersambung ke motherboard, kartu video, hard drive, dan perangkat lain.

Keluarkan catu daya dari chassis. (Lihat panduan pemasangan chassis)

1. Sekarang lihat Langkah 1 "Pemasangan catu daya (untuk perakitan sistembaru)"

Catatan dan peringatan tersebut penggunaan catu daya

1. Catay meilik te gangang terahaya jangan buka catu daya daml kondisi apapun Setelah dibuka penutup catu daya tidak akan dilindunglagi aleh jaminan
   2.Gunakan catu daya di lingkungan yang aman dan kering.
2. Jangan halangi, masukkan, atau letakkan apapun pada ventilasi catu daya danelah lainnya.
3. Kabel AC yang disertakan bersama catu daya telah diperiksa secara ketat oleh pabrik untuk mengetahui kualitasnya dan apakah terdapat kerusakan, jadi gunakananya kabel AC yang dibikan bersama catu daya ini. Kabel daya AC yang diproduksi oleh pihak ketiga dapat memberikan tersebut yang tidak kompatibel dan mungskin menjadi kabalan kerusakan pada system希望大家可以及时关注。
   5.Produc ini dirancangnya untuk penggunaan di dalam ruangan.

Cara Mengatasi Masalah

Jika catu daya tidak beroperasi dengan benar, lihat langkah-langkah berikut:
1.Pastikan sakelar tegangan berada dalam mode yang benar untuk digunakan di lokasi Anda (115V ata 230V). (Hanya untuk catu daya tanpa fungsi PFC)
2. Pastikan kabel daya AC telah tersambung ke catu daya.
3.Pastikan sakelar "I/O" pada catu daya telah dialihkan ke mode "I".
4. Periksa kembali untuk memastikan semua kabel motherboard, kartu video, hard drive, dan perangkat telah tersambung dengan benar.
5. Matikan catu daya dengan mengalihkan sakelar "I/O" ke mode "O". Tunggu sekitar 5 menit hingga catu daya mengatur ulang mekanisme perlindungnanya, lalu aktifkan mode "I" dan jalankan boot ulang padaystem.

Perhatian: Catu daya memilaki tegangan tinggi yang berbahaya; jangan buka catu daya dalam kondisi apapun. Setelah dibuka, penutup catu daya tidak akan dilidungtiologi oleh jaminan.

Mendukungantu system CPU terbaru

Mendukung saturisem CPU terbaru.

Konektor daya PCI-E 6-pin

Mendukung kartu video PCI-Express clanggih. Beberapa kartu video clanggih mungkin memerlukan dual konektor PCI-E 6 pin.

Konektor daya PCI-E 8 pin

Mendukung kartu video PCI-Express clanggih. Beberapa kartu video clanggih mungkin memerlukan konektor PCI-E 6 pin selain konektor PCI-E 8 pin.

Konektor daya hard disk SATA

Mendukung hard drive dan perangkat SATA terbaru

Konektor daya periferal 4-pin standar

Mendukung hard drive, drive optik, kapas, dan perangkat IDE/SCSI lainnya...

Mendukung floppy drive standar atau perangkat yang kompatibel

Kawat konversi

Konektor EPS 8-pin untuk dikonversi menjadi konektor ATX 4-pin

Perhatian:

1. Nonaktifkan systemd dan alihkan ke mode "O" pada catu daya sebelum menuyangkapan ata melepas konektor daya.
2. Semua konektor daya dibedakan untuk mencegah sambungan yang salah. Jika Anda tidak dapat menyambungkanya dengan mudah, perilka kembali untuk memasifikan arah dan tipe konektor sebelum mencoba menyambungkan lagi. Jangan sambungkan konektor secara paksa; sambungan yang salah akan merusak catu daya kepada perangkat di system Anda.
   3.Kawat konversi (gambar 5.10)nyaapat disambungkan dengan konektor EPS 8-pin untuk dikonversi menjadi konektor ATX 4-pin.Sambungan yang sudah akan merusak catu daya ata perangkat di system Anda.

Konektor yang ditampikan di atas mungkin berbeda, tergantung pada model catu daya Anda.

Informasi Jaminan

Persyaratan dan ketentuan jaminan

1. Kecacatan untuk kerusakan pada komponen Produk karena kesalahanProduksi tercakuup dalam pertanggungan jaminan. Kecacatan untuk kerusakan dengan ketentuan ber ikut akan diperbaiki untuk diganti untuk dilayah hukum SilverStone.
   a) Penggunaan yang sesuai dengan petunjuk yang tersedia dalam panduan ini, tanpa penyalahgunaan, penggunaan yang berlebihan, maupun tingdakan yang tidak semestinya.
   b)Kerusakan yang tidak disebabkan bencana Alam (petir, kebakaran, gempa bumi, banjir, garam, angin, serangga, hewan, dsb...)
   c)Produk tidak dibongkar, dimodifikasi, oleh diperbaiki. Komponen tidak dibongkar oleh diganti.
   d)Tanda/stiker jaminan tidak hilang atau rusak.
   Kehilangan ata kerusakan yang diakibatkan dari kondisi selain yang tercantum di atas tidak dilindungi oleh jaminan.
2. Berdasarkan jaminan, kewajiban maksimum SilverStone Technology dibatasi hingga nilai pasar yang berlaku untuk produk (nilai yang terdepresiasi, kecuali
   pengiriman, penanganan, dan biaya lainnya). SilverStone Technology didak bertanggung jawab atas kerusakan ata kerugian lainnya yang terkait dengan penggunaan!.
   3.Berdasarkan jaminan, SilverStone Technology Berkewajiban memperbaiki atop menganti produknya yang cacat. Dalam kondisi apapun, SilverStone Technology ticak anberlanggung jawab atas kerugian dalam kaitnaya dengan penjuanan, pembelian, atau penggunaan, termasuk namun ting dan terbatas pada hilangnya data, kerugian bisnis, hilangnya laba, hilangnya kegunaan produk, atau kerugian insidental maupun konsekuensial, baikapat diduga maupun ting dan, dan baik dasarkan pada pelanggaran jaminan, kontrak, atau kalaian maupun ting, meskipun SilverStone Technology telah diberitanahan yang tetang adanya kemungkinaan kerugian tersebut.
3. Jaminan hany menanggung pembeli asli melalui distributor dan penjual resmi SilverStone, dan tidak dapat dialihkan ke pembeli tangan keda.
   5.Anda harus menyediakan resi ata faktur penjualan yang menuunjukkan tanggal pembelian dengan jelas untuk menentukan kelayakan jaminan.
   6.Jika masalah timbul selamaASA jaminan berlaku, hubungi peritel/penjual/distributor resmi SilverStone atau SilverStone. http://www.silverstonetek.com

Perhatikan bahwa: (i) Andarus menyediakan bukti pembelian asli produk yang menunjukkan resi bertanggal; (ii) Andarus menanggung biaya pengiriman (atau transportasi) produk ke distributer resmi SilverStone. Distributer resmi SilverStone akan meningganggu biaya pengirman (atau transportasi) produk kembali kepada Anda tetahlah selesi menjalani layanan jaminan; (iii) Sebelum mengirim produk, Andarus menerbitkan nomor RMA (Pengesahan Pengembalian Barang) dari SilverStone. Informasi jaminan ter BARU akan diposting di situs web resmi SilverStone. Untuk versi ter BARU, kunjungi http://www.silverstonetek.com.

Info & kontak tambahan

Untuk Amerika Utara ([e-mail])

SilverStone Technology di Amerika Utara dapat memperbaiki kepadalogganti produk cacat dengan produk yang diperbarui, yakni bukan produk Barang namun fungsi nay telu diuji. Produk pengganti akan dilanguung dalam jaminan selama sisa做大 jaminan yang berlaku pada tiga puluh hari, manapun yang leibih lama. Semua catu daya harus dikirim ke tempat pembelian jaka dalam waktu 30 hari sejak pembelian; namun setelah 30 hari, pengguna orang menjalani prosedur RMA dengan SilverStone Technology di AS dengan terlebih dulu men-download formulir "USA RMA form for end-users" dari lin di bawah ini, alu ikuti petunjuknya.

Barang kami dilengkapi jaminan yang tidak dapat dikecualkan berdasarkan Undang-Undang Konsumen Australia. Anda berhak mendapatkan penggantian ata uang kembali bila terjadi kegalan untuk kompensasi atas kehilangan untuk kerusakan lain yang dapat diduga secara wajar. Anda juga berhak atas perbaikan untuk penggantian b arang jika Barang gagal memenuhi kualitas yang dapat diterima dan kegalan tersebut tidak mengakibatkan kegalan untuk. Untuk info jaminan lebih rinci, lihat "Persyaratan dan ketentuan jaminan" di atas.

Untuk Eropa ([e-mail])

Untuk semua kawasan lainnya ([e-mail])

Durasi jaminan

Semua PSU ritei SilverStone memiliki 3 tuhn jaminan terbatas sejak tanggal pembelian (PSU tertentu dilengkapi jaminan selama 1 ata 5 tuhn)

Untuk versi tersebut, kunjungi http://www.silverstonetek.com.

For Europe

Semua PSU ritei SilverStone memiliki 3 tahn jaminan terbatas sejak tanggal pembelian (PSU tertentu dilengkapi jaminan selama 2 ata 5 tuhn)

Untuk versi tersebut, kunjungi http://www.silverstonetek.com.

Untuk info lebih lanjut, hubungi dealer atau distributor resmi SilverStone setempat.

Catatan:

SilverStone berhak untuk mengubah informasi jaminan di atas. Untuk info jaminan terbaru, kunjungi http://www.silverstonetek.com
