PANDUAN PENGGUNA ST85F-PT SILVERSTONE

Pemasangan catu daya (Untuk perakitan sistem baru)

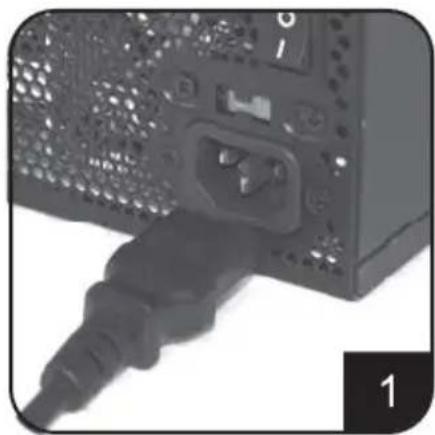

Pastikan catu daya tidak tersambung ke kabel daya AC.

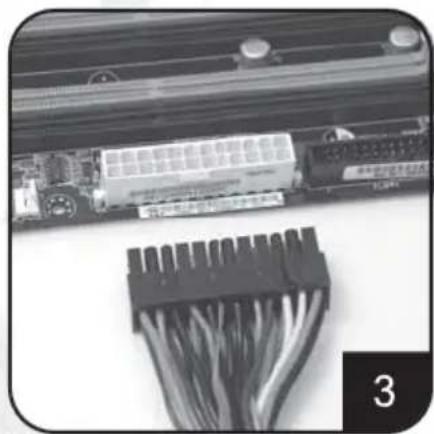

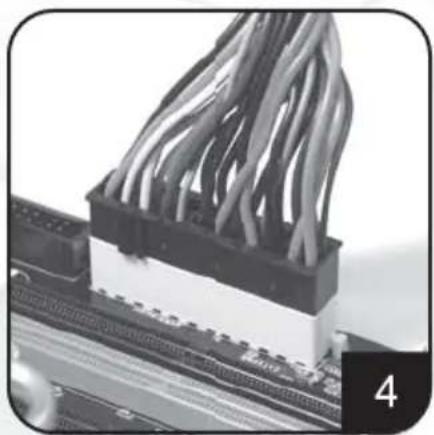

Sambungkan kabel daya ATX 20-pin/EPS 24-pin ke konektor motherboard yang sesuai.

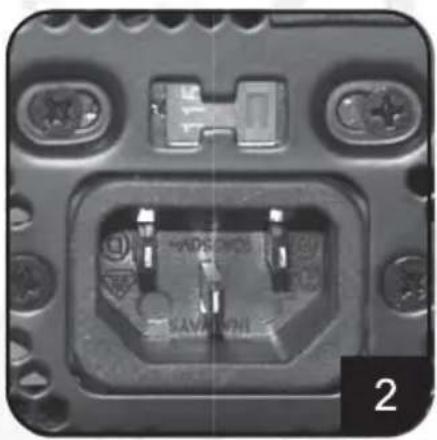

Alihkan ke tegangan yang benar untuk lokasi Anda. (Hanya untuk catu daya non-PFC) Catatan: Catu daya dengan fungsi PFC dapat menyesuaikan tegangan daya input secara otomatis tanpa intervensi pengguna.

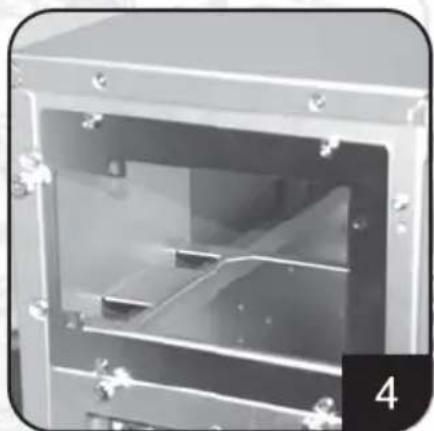

Letakkan catu daya di lokasi chassis yang dirancang untuk catu daya, lalu kencangkan. (Lihat panduan chassis)

Pemasangan catu daya (Untuk perakitan sistem baru)

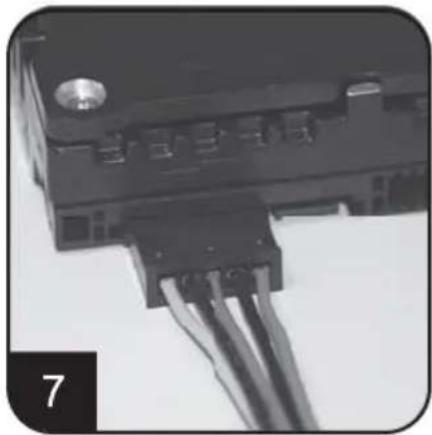

Sambungkan kabel daya SATA ke hard drive atau perangkat SATA.

MITSUMI e 800712 C 10

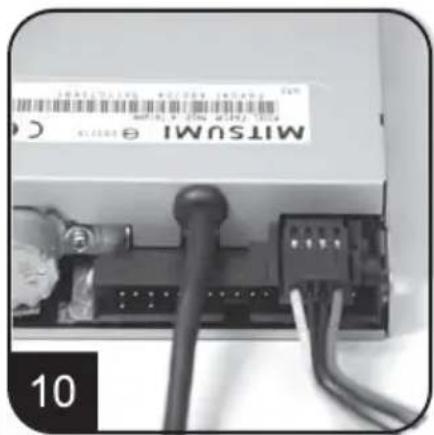

Sambungkan kabel daya 4-pin kecil ke floppy drive atau perangkat lain yang kompatibel

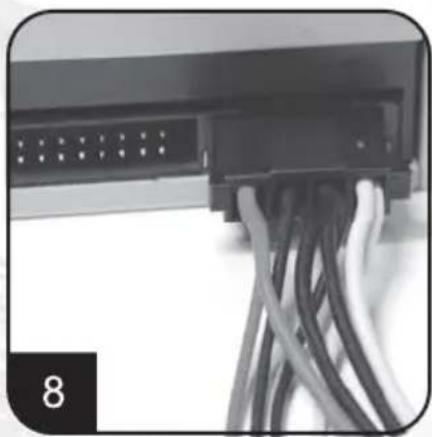

Sambungkan kabel daya periferal 4-pin ke hard drive, drive optik, atau perangkat IDE lainnya.

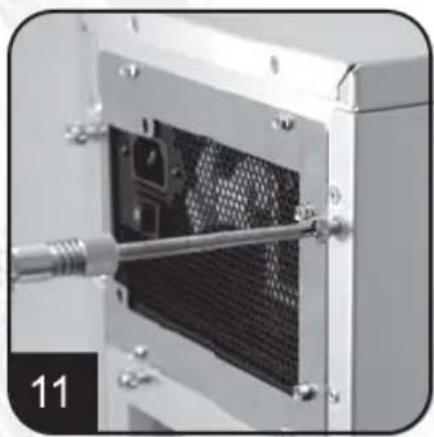

Pasang kembali penutup chassis, lalu kencangkan. (Lihat pemasangan chassis)

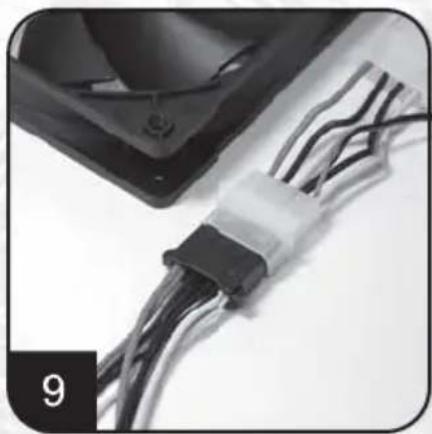

Sambungkan kabel daya periferal 4-pin ke kipas yang menggunakan konektor periferal. (Tipe DC +12V)

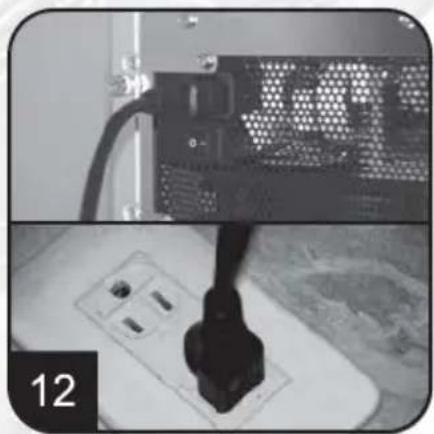

Sambungkan kabel daya AC ke catu daya. (Perhatian: jangan gunakan soket ekstensi. Jika penggunaan soket ekstensi diperlukan, hindari penggunaannya bersama peralatan rumah tangga lain yang memiliki daya lebih tinggi seperti TV, amplifier audio, dsb...)

Pemasangan catu daya (Untuk perakitan sistem baru)

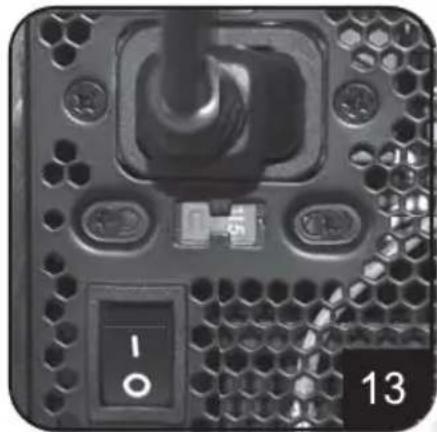

Hidupkan catu daya dengan beralih ke mode "I" (I/O). Perhatian: Catu daya kini berada dalam kondisi siaga. Pengaktifan dan penonaktifan sistem dikendalikan oleh motherboard. (Lihat panduan motherboard)

Pemasangan catu daya (Untuk pengganti)

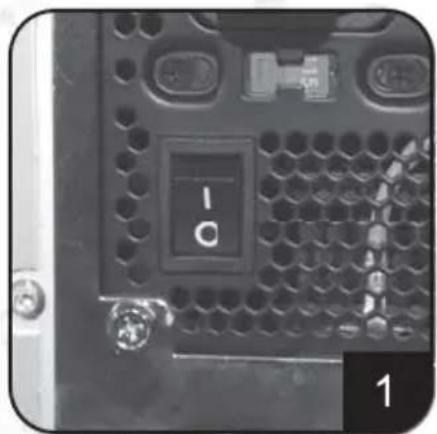

Setelah menonaktifkan sistem, alihkan catu daya ke posisi "O" untuk menonaktifkan sistem yang siaga dan memastikan bahwa sistem tidak lagi menggunakan daya.

Lepas semua kabel catu daya yang tersambung ke motherboard, kartu video, hard drive, dan perangkat lain.

Lepas kabel daya AC dari catu daya.

Keluarkan catu daya dari chassis. (Lihat panduan pemasangan chassis)

Catatan dan peringatan tentang penggunaan catu daya

1. Catu daya memiliki tegangan tinggi yang berbahaya; jangan buka catu daya dalam kondisi apapun. Setelah dibuka, penutup catu daya tidak akan dilindungi lagi oleh jaminan.
   2.Gunakan catu daya di lingkungan yang aman dan kering.
   3.Jangan halangi, masukkan, atau letakkan apapun pada ventilasi catu daya dan celah lainnya.
2. Kabel AC yang disertakan bersama catu daya telah diperiksa secara ketat oleh pabrik untuk mengetahui kualitasnya dan apakah terdapat kerusakan, jadi gunakan hanya kabel AC yang diberikan bersama catu daya ini. Kabel daya AC yang diproduksi oleh pihak ketiga dapat memberikan hasil yang tidak kompatibel dan mungkin menyebabkan kerusakan pada sistem atau catu daya.
3. Produk ini dirancang hanya untuk penggunaan di dalam ruangan.

Cara Mengatasi Masalah

Jika catu daya tidak beroperasi dengan benar, lihat langkah-langkah berikut:

1. Pastikan sakelar tegangan berada dalam mode yang benar untuk digunakan di lokasi Anda (115V atau 230V). (Hanya untuk catu daya tanpa fungsi PFC)
2. Pastikan kabel daya AC telah tersambung ke catu daya.
3. Pastikan sakelar "I/O" pada catu daya telah dialihkan ke mode "I".
   4.Periksa kembali untuk memastikan semua kabel motherboard, kartu video, hard drive, dan perangkat telah tersambung dengan benar.
4. Matikan catu daya dengan mengalihkan sakelar "I/O" ke mode "O". Tunggu sekitar 5 menit hingga catu daya mengatur ulang mekanisme perlindungannya, lalu aktifkan mode "I" dan jalankan boot ulang pada sistem.

Perhatian: Catu daya memiliki tegangan tinggi yang berbahaya; jangan buka catu daya dalam kondisi apapun. Setelah dibuka, penutup catu daya tidak akan dilindungi lagi oleh jaminan.

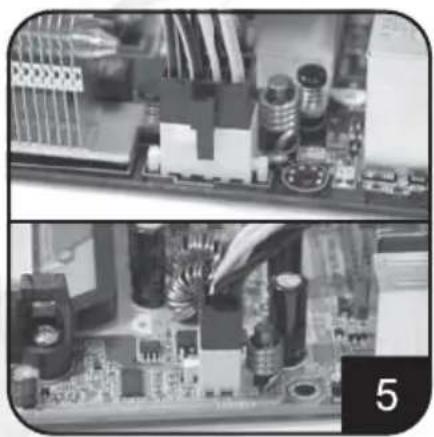

Mendukung satu sistem CPU terbaru.

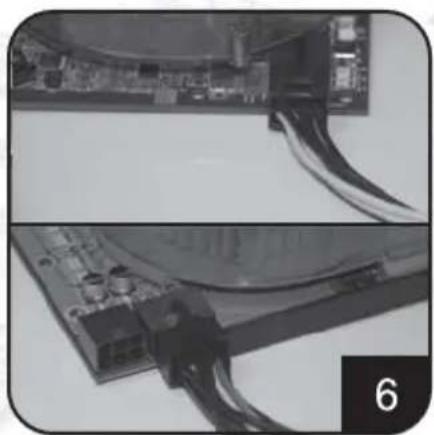

Konektor daya PCI-E 6-pin

Mendukung kartu video PCI-Express canggih. Beberapa kartu video canggih mungkin memerlukan dua konektor PCI-E 6 pin.

Konektor daya PCI-E 8 pin

Mendukung kartu video PCI-Express canggih. Beberapa kartu video canggih mungkin memerlukan konektor PCI-E 6 pin selain konektor PCI-E 8 pin.

Konektor daya hard disk SATA

Mendukung hard drive dan perangkat SATA terbaru

Konektor daya periferal 4-pin standar

Mendukung hard drive, drive optik, kipas, dan perangkat IDE/SCSI lainnya...

Mendukung floppy drive standar atau perangkat yang kompatibel

Kawat konversi

Konektor EPS 8-pin untuk dikonversi menjadi konektor ATX 4-pin

Perhatian:

1. Nonaktifkan sistem dan alihkan ke mode "O" pada catu daya sebelum menyambungkan atau melepas konektor daya.
2. Semua konektor daya dibedakan untuk mencegah sambungan yang salah. Jika Anda tidak dapat menyambungkannya dengan mudah, periksa kembali untuk memastikan arah dan tipe konektor sebelum mencoba menyambungkan lagi. Jangan sambungkan konektor secara paksa; sambungan yang salah akan merusak catu daya atau perangkat di sistem Anda.
   3.Kawat konversi (gambar 5.10) hanya dapat disambungkan dengan konektor EPS 8-pin untuk dikonversi menjadi konektor ATX 4-pin. Sambungan yang salah akan merusak catu daya atau perangkat di sistem Anda.

Konektor yang ditampilkan di atas mungkin berbeda, tergantung pada model catu daya Anda.

Informasi Jaminan

Persyaratan dan ketentuan jaminan

1. Kecacatan atau kerusakan pada komponen produk karena kesalahan produksi tercakuup dalam pertanggungan jaminan. Kecacatan atau kerusakan dengan ketentuan ber ikut akan diperbaiki atau diganti menurut wilayah hukum SilverStone.

a) Penggunaan yang sesuai dengan petunjuk yang tersedia dalam panduan ini, tanpa penyalahgunaan, penggunaan yang berlebihan, maupun tindakan yang tidak semestinya.

b)Kerusakan yang tidak disebabkan bencana alam (petir, kebakaran, gempa bumi, banjir, garam, angin, serangga, hewan, dsb...)

c) Produk tidak dibongkar, dimodifikasi, atau diperbaiki. Komponen tidak dibongkar atau diganti.

d) Tanda/stiker jaminan tidak hilang atau rusak.

Kehilangan atau kerusakan yang diakibatkan dari kondisi selain yang tercantum di atas tidak dilindungi oleh jaminan.

2.Berdasarkan jaminan, kewajiban maksimum SilverStone Technology dibatasi hingga nilai pasar yang berlaku untuk produk (nilai yang terdepresiasi, kecuali pengiriman, penanganan, dan biaya lainnya). SilverStone Technology tidak bertanggung jawab atas kerusakan atau kerugian lainnya yang terkait dengan penggunaan produk.

3.Berdasarkan jaminan, SilverStone Technology berkewajiban memperbaiki atau mengganti produknya yang cacat. Dalam kondisi apapun, SilverStone Technology tidak akan bertanggung jawab atas kerugian dalam kaitannya dengan penjualan, pembelian, atau penggunaan, termasuk namun tidak terbatas pada hilangnya data, kerugian bisnis, hilangnya laba, hilangnya kegunaan produk, atau kerugian incidental maupun konsekuensial, baik dapat diduga maupun tidak, dan baik didasarkan pada pelanggaran jaminan, kontrak, atau kelalaian maupun tidak, meskipun SilverStone Technology telah diberitahukan tentang adanya kemungkinan kerugian tersebut.

1. Jaminan hanya menanggung pembeli asli melalui distributor dan penjual resmi SilverStone, dan tidak dapat dialihkan ke pembeli tangan kedua.

2. Anda harus menyediakan resi atau faktur penjualan yang menunjukkan tanggal pembelian dengan jelas untuk menentukan kelayakan jaminan.

6.Jika masalah timbul selama masa jaminan berlaku, hubungi peritel/penjual/distributor resmi SilverStone atau SilverStone. http://www.silverstonetek.com.

Perhatikan bahwa: (i) Anda harus menyediakan bukti pembelian asli produk yang menunjukkan resi bertanggal; (ii) Anda harus menanggung biaya pengiriman (atau transportasi) produk ke distributor resmi SilverStone. Distributor resmi SilverStone akan menanggung biaya pengiriman (atau transportasi) produk kembali kepada Anda setelah selesai menjalani layanan jaminan; (iii) Sebelum mengirim produk, Anda harus menerbitkan nomor RMA (Pengesahan Pengembalian Barang) dari SilverStone. Informasi jaminan terbaru akan diposting di situs web resmi SilverStone. Untuk versi terbaru, kunjungi http://www.silverstonetek.com.

Info & kontak tambahan

Untuk Amerika Utara ([e-mail])

SilverStone Technology di Amerika Utara dapat memperbaiki atau mengganti produk cacat dengan produk yang diperbarui, yakni bukan produk baru namun fungsinya telah diuji. Produk pengganti akan ditanggung dalam jaminan selama sisa masa jaminan yang berlaku atau tiga puluh hari, manapun yang lebih lama. Semua catu daya harus dikirim kembali ke tempat pembelian jika dalam waktu 30 hari sejak pembelian; namun setelah 30 hari, pengguna harus menjalani prosedur RMA dengan SilverStone Technology di AS dengan terlebih dulu men-download formulir "USA RMA form for end-users" dari link di bawah ini, lalu ikuti petunjuknya.

Barang kami dilengkapi jaminan yang tidak dapat dikecualikan berdasarkan Undang-Undang Konsumen Australia. Anda berhak mendapatkan penggantian atau uang kembali bila terjadi kegagalan besar dan kompensasi atas kehilangan atau kerusakan lain yang dapat diduga secara wajar. Anda juga berhak atas perbaikan atau penggantian b arang jika barang gagal memenuhi kualitas yang dapat diterima dan kegagalan tersebut tidak mengakibatkan kegagalan besar. Untuk info jaminan lebih rinci, lihat "Persyaratan dan ketentuan jaminan" di atas.

Untuk Eropa ([e-mail])

Untuk semua kawasan lainnya ([e-mail])

Durasi jaminan

Semua PSU ritel SilverStone memiliki 3 tahun jaminan terbatas sejak tanggal pembelian (PSU tertentu dilengkapi jaminan selama 1 atau 5 tahun)

Untuk versi terbaru, kunjungi http://www.silverstonetek.com.

For Europe

Semua PSU ritel SilverStone memiliki 3 tahun jaminan terbatas sejak tanggal pembelian (PSU tertentu dilengkapi jaminan selama 2 atau 5 tahun)

Untuk versi terbaru, kunjungi http://www.silverstonetek.com.

Untuk info lebih lanjut, hubungi dealer atau distributor resmi SilverStone setempat.

Catatan:

SilverStone berhak untuk mengubah informasi jaminan di atas. Untuk info jaminan terbaru, kunjungi http://www.silverstonetek.com
