PANDUAN PENGGUNA FW65BZ40H SONY

• Daftar Isi Informasi Keselamatan p. 2

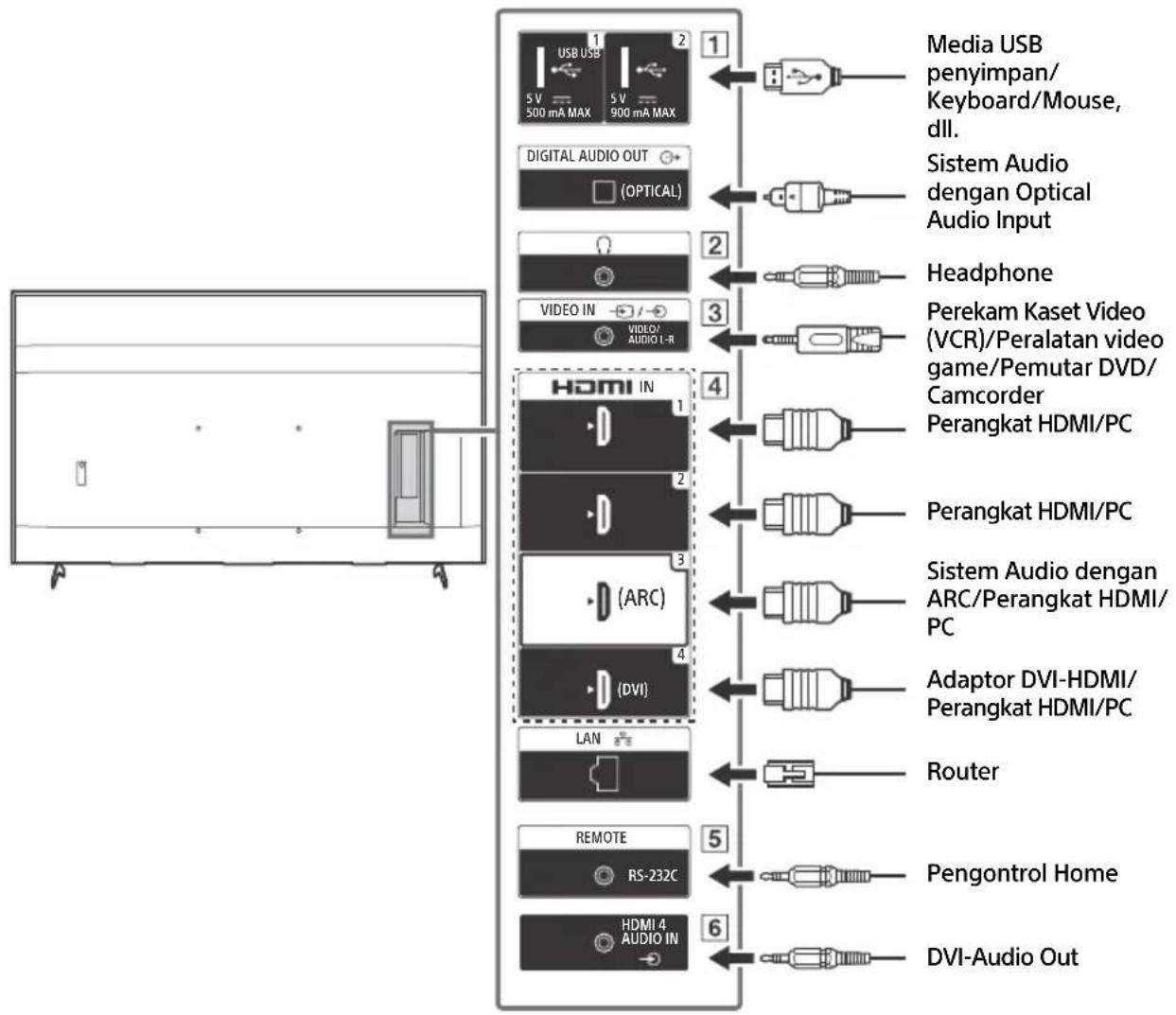

• Diagram Koneksi p. 4
• Remote Control dan Monitor LCD p. 6
• Pengaturan p. 7
• Mode Pro p. 7
• Pengaturan yang disarankan p. 8
• Fungsi kontrol p. 9
• RS-232C p. 9
• IP p. 10
• Lampiran p. 12
• Perangkat lunak yang diperluas p. 12
• Pemasangan Monitor LCD di Dinding p. 13
• Pemecahan Masalah p. 15
• Spesifikasi Catatan p. 15

• Sebelum mengoperasikan Monitor LCD, baca “Informasi Keselamatan”.• Baca dokumen keselamatan yang disertakan untuk informasi eselamatan tambahan.
• Petunjuk untuk "Pemasangan Monitor LCD di Dinding" disediakan di dalam petunjuk penggunaan Monitor LCD ini.• Gambar dan ilustrasi yang digunakan dalam Panduan enyetelan dan buku petunjuk ini hanyalah untuk referensi saja dan bisa berbeda dari produk yang sebenarnya. Lokasi label identifikasi Label untuk No. Model Monitor LCD dan rating Catu Daya ada di bagian belakang Monitor LCD. Petunjuk Pemeliharaan Pemasangan/Penyetelan Pasang dan gunakan Monitor LCD menurut petunjuk di bawah ini untuk menghindari risiko kebakaran, sengatan listrik atau kerusakan dan/atau cedera. Pemasangan

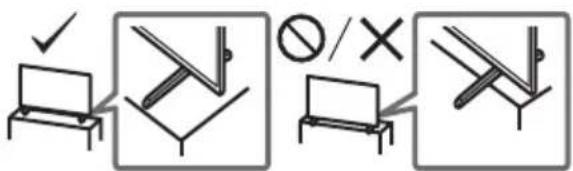

• Monitor LCD harus dipasang di dekat stopkontak (stopkontak listrik) yang mudah diakses.• Tempatkan Monitor LCD di atas permukaan yang datar dan abil agar tidak jatuh dan menyebabkan cedera pada orang atau kerusakan pada benda.• Pasang Monitor LCD di tempat di mana Monitor LCD tidak dapat tertarik, terdorong, atau tertabrak hingga jatuh.• Pasang Monitor LCD sehingga penyangga tidak menonjol keluar dari penyangga Monitor LCD (tidak disertakan). Jika Penyangga Di Atas Meja menonjol keluar dari penyangga Monitor LCD, akan mengakibatkan Monitor LCD terjatuh, dan mengakibatkan luka atau kerusakan pada Monitor LCD. Tentang Manual Monitor LCD ini dilengkapi dengan manual berikut. Harap simpan manual untuk referensi di masa mendatang. Panduan Penyetelan

• Pemasangan dan penyetelan Monitor LCD. Panduan Referensi (manual ini) / Dokumentasi Keselamatan

• Informasi keselamatan, remote control, pemecahan masalah, pemasangan di dinding, spesifikasi, dsb. Bantuan Temukan pemecahan masalah lain dan informasi berguna lainnya secara langsung dari Monitor LCD Anda. Tekan HELP di remote control untuk menampilkan daftar topik. PENTING - Baca Perjanjian Lisensi Perangkat Lunak Pengguna Akhir sebelum menggunakan produk Sony Anda. Dengan menggunakan produk berarti Anda menerima Perjanjian Lisensi Perangkat Lunak Pengguna Akhir. Perjanjian lisensi perangkat lunak antara Anda dan Sony tersedia secara online di situs web Sony (http://www.sony.net/tv-software-licenses/) atau di layar produk Anda. Buka [Setelan] t [Preferensi Perangkat] t [Tentang] t [Informasi hukum] t [Pemberitahuan dan lisensi]. Informasi KeselamatanE:\SONY TV\SY20_NXB_PA_RG_132\5014882132\5014882132_07ID.fm master page: Right FW-85BZ40H / 75BZ40H / 65BZ40H / 55BZ40H 5-014-882-13(2)

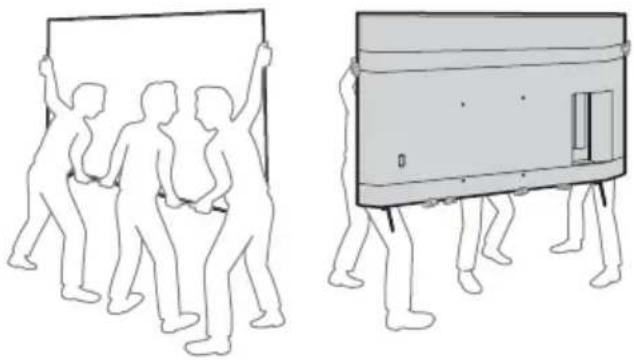

• Sebelum mengangkut Monitor LCD, lepaskan semua kabel.• Diperlukan dua orang atau lebih (tiga orang atau lebih untuk -85BZ40H) untuk mengangkut Monitor LCD yang besar.• Ketika mengangkut Monitor LCD dengan tangan, pegang seperti yang ditunjukkan di bawah ini. Jangan tekan panel LCD dan bingkai di sekeliling layar.FW-85BZ40HFW-75BZ40H / 65BZ40H / 55BZ40H• Ketika mengangkut Monitor LCD, jaga agar Monitor LCD tidak erkena goncangan atau getaran yang berlebihan.• Ketika mengangkut Monitor LCD atau memperbaikinya atau etika memindahkannya, kemas menggunakan kardus dan materi pengemasan aslinya. Agar tidak terjatuh (Model yang disertai kit sabuk penyangga) Lihat Panduan Penyetelan di atas bantalan.Sekrup kayu yang disertakan hanya untuk memasang benda dat yang terbuat dari kayu. (Kecuali model yang disertai kit sabuk penyangga)

• Menyambungkan perangkat USB besar dapat mengganggu perangkat lain yang tersambung di sebelahnya. (Headphone)

• Mendukung mini jack stereo 3 polaritas saja.

• Anda tidak bisa mengeluarkan suara dari headphone dan pengeras suara Monitor LCD secara bersamaan. / VIDEO IN

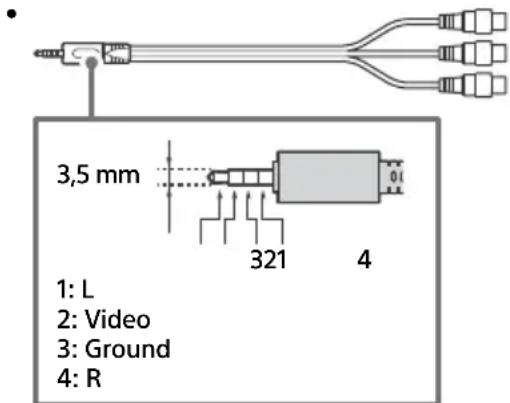

• Untuk sambungan komposit, gunakan Kabel Ekstensi Analog (tidak disertakan).

• HDMI interface dapat mentransfer audio dan video digital dengan satu kabel.

• Jika perangkat dilengkapi jack (stopkontak) DVI, sambungkan perangkat ke HDMI IN 4 melalui antarmuka adaptor DVI - HDMI (tidak disertakan), dan sambungkan jack output audio perangkat ke HDMI 4 AUDIO IN.

• HDMI IN 3 ARC (Audio Return Channel) Sambungkan sistem audio ke HDMI IN 3 untuk melewatkan audio Monitor LCD sistem audio Anda. Sistem audio yang mendukung HDMI ARC dapat mengirimkan video ke Monitor LCD dan menerima audio dari Monitor LCD lewat kabel HDMI yang sama. Jika sistem audio Anda tidak mendukung HDMI ARC, sambungan tambahan dengan DIGITAL AUDIO OUT (OPTICAL) diperlukan.

• Terminal untuk komunikasi seri. Untuk rinciannya, lihat “Fungsi kontrol“.

• Jika perangkat dilengkapi jack (stopkontak) DVI, sambungkan perangkat ke HDMI IN 4 melalui antarmuka adaptor

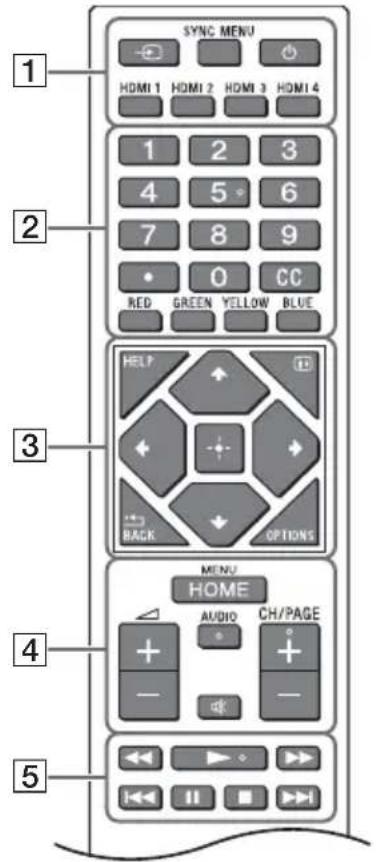

Tombol warna HELP: Menampilkan menu Bantuan. (Tampilan layar): Menampilkan informasi. /BACK OPTIONS: Menampilkan daftar fungsi yang dapat digunakan pada saat itu. //// (Navigasi D-Pad): Navigasi dan pilihan menu di layar. HOME/MENU +/– (Volume) AUDIO: Pilih suara sumber multibahasa atau suara ganda (tergantung pada sumber program). (Diam)* CH/PAGE +/–

(Daya) Sensor Remote Control / Sensor cahaya / LED

• Pintasan aksesibilitas tersedia dengan menekan dan menahan tombol (Diam).

Pengaturan Di dalam [Mode Pro], Anda dapat menggunakan berbagai fungsi yang nyaman untuk penggunaan profesional. Di sini, kami memperkenalkan cara mengubah ke [Mode Pro] dan fungsi-fungsi [Mode Pro] yang umum. Mode Normal: Ini adalah mode bawaan. Fungsi [Mode Pro] tidak tersedia di dalam mode ini. Mode pengaturan Pro: Mode ini memungkinkan Anda untuk mengatur berbagai pengaturan fungsi [Mode Pro]. Mode Pro: Ini adalah mode pengoperasian untuk penggunaan profesional di mana Anda dapat menggunakan fungsi [Mode Pro]. Ketika Monitor berada di dalam mode Normal dan mode pengaturan Pro

• Buka [Awal (Menu)] t [Aplikasi] t [Alat mode Pro], lalu pilih mode yang ingin Anda ubah. Ketika Monitor berada di dalam mode Pro

• Tekan tombol aktivasi yang dijelaskan di bawah ini di remote control untuk berada dalam interval satu detik. Setelah Monitor dimulai ulang, mode berubah ke [Mode pengaturan Pro]. Tombol aktivasi: (Tampilan layar) / (Diam) / +/– (Volume +) / HOME/MENU Di dalam [Mode Pro], Anda dapat menggunakan berbagai fungsi yang nyaman. Fungsi [Mode Pro] yang umum diperkenalkan di bawah ini. Mode Pro Mode Pro Cara mengubah mode *Pada awalnya, Anda tidak dapat mengubah mode dari [Alat mode Pro] di dalam [Mode Pro]. Jika Anda ingin mengubah mode dari [Alat mode Pro], buka [Pengaturan Pro] t [Batasan fungsi] t [Aplikasi] dan ubah [Alat mode Pro] ke [Aktifkan] di [Mode pengaturan Pro]. Pendahuluan untuk fungsi mode Pro Mengatur operasi Monitor ketika menyalakan daya listrik Anda dapat mengatur operasi Monitor ketika mencabut steker daya listrik kemudian mencolokkannya lagi. Tampilan optimal layar input PC Layar menampilkan layar input PC dengan ukuran optimal menurut format PC. Pengontrolan catu daya dan peralihan input otomatis dengan deteksi sinyal HDMI Jika Anda menyalakan Monitor ketika perangkat HDMI tersambung, Anda dapat mengubah ke input HDMI tersambung secara otomatis. Pengaturan menu tampilan ketika tombol HOME/MENU ditekan Anda dapat memilih menu yang ditampilkan ketika menekan tombol HOME/MENU di remote control. Penentuan sumber input awal ketika memulai Monitor Anda dapat menentukan sumber input awal ketika memulai Monitor. Kunci mode Pro Anda dapat melindungi pengaturan [Mode Pro] dengan menggunakan PIN. Pengaturan volume awal/maksimal Anda dapat mengatur volume awal dan volume maksimal Monitor. IDE:\SONY TV\SY20_NXB_PA_RG_132\5014882132\5014882132_07ID.fm master page: Left FW-85BZ40H / 75BZ40H / 65BZ40H / 55BZ40H 5-014-882-13(2)

Buka [Awal (Menu)] t [Setelan] t [Pengaturan Pro] ketika Monitor berada di dalam [Mode pengaturan Pro].* Bagian ini memperkenalkan pengaturan yang disarankan ketika menggunakan Monitor untuk penggunaan profesional. [Vivid]: Ketika menggunakan tampilan sinyal digital [Atur Sendiri]: Ketika menampilkan gambar asli apa adanya [Grafis]: Ketika menampilkan layar PC Berikut adalah nilai awal setiap item pengaturan [Mode Gambar]. Catatan Setiap nilai pengaturan dapat berubah tanpa pemberitahuan terlebih dahulu. Pembatasan operasi Monitor di remote control Anda dapat membatasi operasi Monitor menggunakan remote control. Pembatasan input eksternal Anda dapat membatasi penggunaan input eksternal. Pembatasan penggunaan aplikasi Anda dapat membatasi penggunaan aplikasi Monitor. Cara mengatur fungsi-fungsi mode Pro *Berbeda-beda, tergantung pada versi OS. Pengaturan yang disarankan Mengatur fitur ECO

(b) Respons dari Monitor ke pengontrol Contoh perintah komunikasi RS-232C dijelaskan di bawah ini. Untuk rincian lebih lanjut mengenai RS-232C, hubungi staf penjualan. Anda dapat mengontrol Monitor lewat IP dari aplikasi Android/HTML5 di Monitor atau di perangkat eksternal. Anda dapat mengelola dan memantau informasi input/daya, memulai dan menghentikan aplikasi, mengontrol tampilan seperti sumber input dan volume. Anda juga dapat membatasi perintah dengan fungsi otentikasi. No. Item Nilai 1 Judul 0x70 Jawaban 2 Jawaban 0x00 Selesai (Akhir Normal) 0x01 : Batas Terlampaui (Akhir Tidak Normal-Melebihi nilai maksimal) 0x02 : Batas Terlampaui (Akhir Tidak Normal-Melebihi nilai minimal) 0x03 : Perintah Dibatalkan (Akhir tidak normal) 0x04 : Kesalahan Penguraian (Kesalahan Format Data) 3 Check Sum 0xXX Contoh perintah Kontrol Kepala Kategori Fungsi Panjang Data 1 Data X Checksum Daya hid up/mati 0x8C 0x00 0x00 0x02 0x00

Protokol IP yang didukung Nama protokol Lapisan Format Otentikasi Penjelasan Web API HTTP JSON-RPC Ya API yang tujuannya adalah mengontr ol perangkat. IRCCIP HTTP SOAP Ya Kontrol Infra Merah Kompatibel di

• Atur [Kunci Pra-Bagi]. Berikut adalah contoh permintaan dan respons untuk mendapatkan status daya ke Monitor (alamat IP:

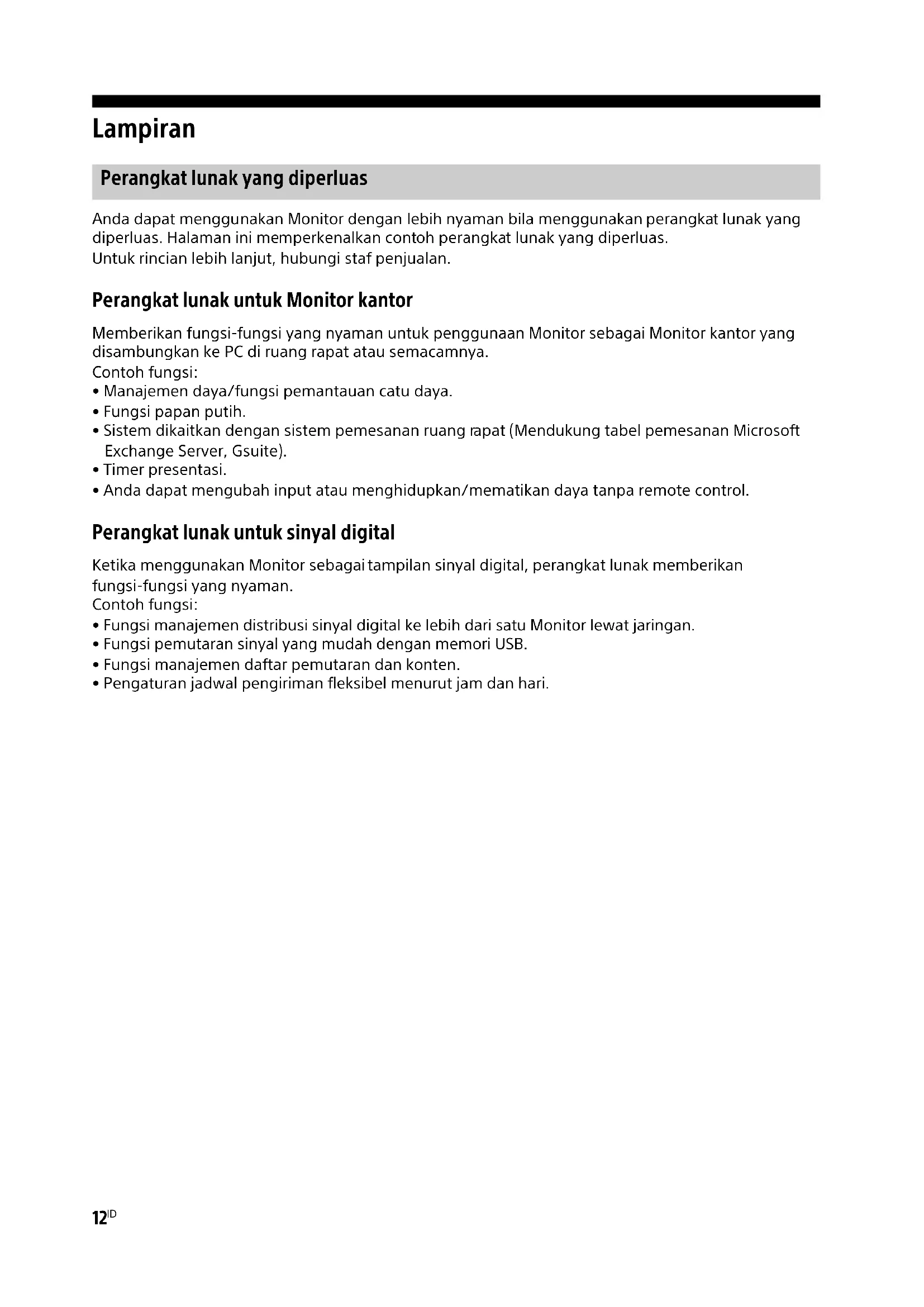

Lampiran Anda dapat menggunakan Monitor dengan lebih nyaman bila menggunakan perangkat lunak yang diperluas. Halaman ini memperkenalkan contoh perangkat lunak yang diperluas. Untuk rincian lebih lanjut, hubungi staf penjualan. Memberikan fungsi-fungsi yang nyaman untuk penggunaan Monitor sebagai Monitor kantor yang disambungkan ke PC di ruang rapat atau semacamnya. Contoh fungsi:

• Manajemen daya/fungsi pemantauan catu daya.

• Sistem dikaitkan dengan sistem pemesanan ruang r apat (Mendukung tabel pemesanan Microsoft Exchange Server, Gsuite).

• Anda dapat mengubah input atau menghidupkan/mematikan daya tanpa remote control. Ketika menggunakan Monitor sebagai tampilan sinyal digital, perangkat lunak memberikan fungsi-fungsi yang nyaman. Contoh fungsi:

• Fungsi manajemen distribusi sinyal digital ke lebih dari satu Monitor lewat jaringan.

• Fungsi pemutaran sinyal yang mudah dengan memori USB.

• Fungsi manajemen daftar pemutaran dan konten.

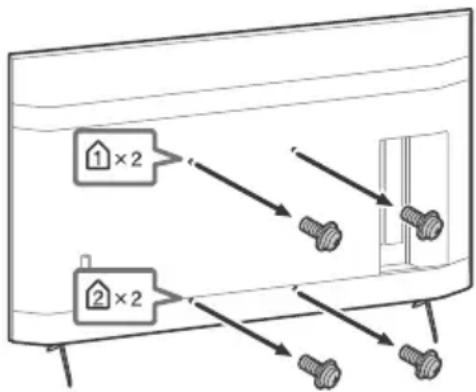

Pemasangan Monitor LCD di Dinding Menggunakan Braket Penyangga Dinding opsional (SU-WL850, SU-WL500 atau SU-WL450)* (tidak disertakan) Untuk konsumen:Untuk perlindungan terhadap produk dan alasan keamanan, Sony sangat merekomendasikan pemasangan Monitor LCD dilakukan oleh dealer Sony atau kontraktor berlisensi. Jangan menempatkan sendiri.Untuk dealer Sony dan kontraktor:Berikan perhatian khusus pada keamanan saat melakukan pemasangan, perawatan periodik dan pemeriksaan produk ini.Informasi Pemasangan Braket Penyangga DindingPetunjuk penggunaan Monitor LCD ini hanya menyediakan tahapan persiapan Monitor LCD untuk pemasangan Dinding sebelum dipasang di dinding. Untuk petunjuk mengenai pemasangan Braket Penyangga Dinding, lihat Informasi Pemasangan (Braket Penyangga Dinding) di halaman produk untuk model Monitor LCD.https://www.sony-asia.com/supportMenyiapkan Pemasangan Penyangga DindingPastikan Anda menyertakan Penyangga di Atas Meja sebelum memasang Monitor LCD ke dinding dengan mengacu pada Panduan Penyetelan.• Siapkan Monitor LCD untuk Braket Penyangga nding sebelum membuat koneksi kabel.• Ikuti panduan petunjuk yang diberikan bersama dengan Braket Penyangga Dinding untuk model Anda. Keahlian yang cukup diperlukan dalam pemasangan Monitor LCD ini, terutama untuk menentukan kekuatan dinding dalam menahan berat Monitor LCD.• Pastikan untuk mempercayakan pemasangannya ke dealer Sony atau kontraktor berlisensi dan perhatikan aspek keamanan saat pemasangan. Sony tidak bertanggung jawab atas segala kerusakan atau cedera yang disebabkan karena penanganan yang tidak benar atau akibat instalasi yang tidak tepat.• Sekrup untuk Braket Penyangga Dinding tidak disediakan.• Hanya personil yang memenuhi kualifikasi yang boleh melakukan pemasangan di dinding.• Untuk alasan keselamatan, kami sangat menyarankan Anda menggunakan aksesori Sony, termasuk:Braket Penyangga Dinding SU-WL850Braket Penyangga Dinding SU-WL500Braket Penyangga Dinding SU-WL450• Pastikan Anda menggunakan sekrup yang disertakan dengan Braket Penyangga Dinding ketika memasang Braket Penyangga Dinding ke Monitor LCD. Sekrup yang disertakan dirancang seperti yang ditunjukkan oleh ilustrasi ketika diukur dari permukaan pemasangan Braket Penyangga Dinding.Diameter dan panjang sekrup berbeda-beda tergantung pada model Braket Penyangga Dinding. Penggunaan sekrup yang lain daripada yang disertakan dapat mengakibatkan kerusakan internal pada Monitor LCD atau menyebabkan Monitor LCD terjatuh, dll.• Pastikan untuk menyimpan sekrup yang tidak digunakan dan Penyangga di Atas Meja di tempat yang aman sampai Anda siap untuk memasang Penyangga di Atas Meja. Jauhkan sekrup dari anak kecil.* Hanya untuk kawasan/negara/model Monitor LCD tertentu. 1 Lepaskan sekrup dari bagian belakang Monitor LCD.

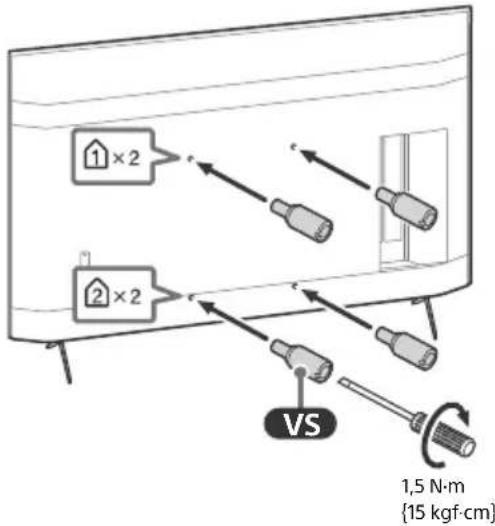

2 Pasang Perangkat Tambahan Penyangga Dinding (disertakan bersama Monitor LCD) ke bagian belakang Monitor LCD (agar sejajar dengan dinding). Catatan

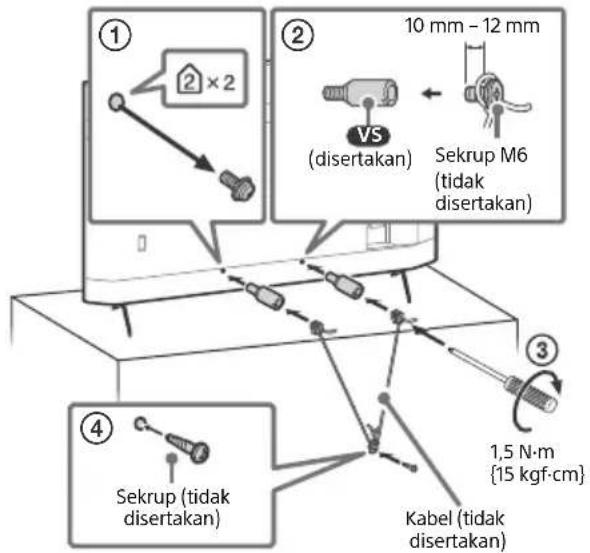

• Jika menggunakan obeng listrik, setel torsinya sekitar 1,5 N·m {15 kgf·cm}.• Pastikan untuk mengencangkan Perangkat Tambahan enyangga Dinding saat memasangnya Monitor LCD.Gunakan hanya obeng minus untuk memasang erangkat Tambahan Penyangga Dinding. Penggunaan alat lain dapat menyebabkan pengencangan yang berlebihan pada Perangkat Tambahan Penyangga Dinding dan Monitor LCD. Melepas Penyangga di Atas Meja dari Monitor LCD 1 Lepaskan sisi Penyangga Di Atas Meja satu per satu. Pegang dengan erat Penyangga Di Atas Meja dengan kedua tangan sementara orang lain mengangkat Monitor LCD. 2 Ulangi langkah sebelumnya dan lepaskan sisi lain Penyangga Di Atas Meja. Catatan

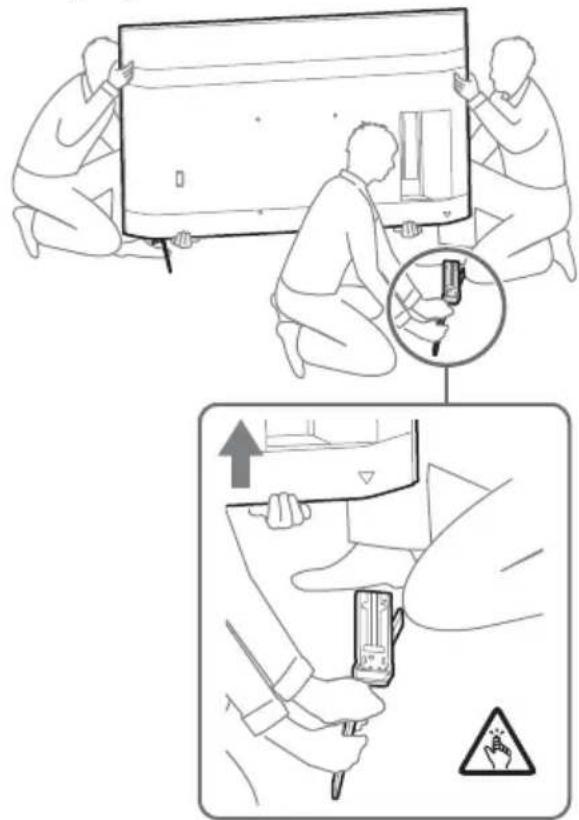

• Diperlukan tiga orang atau lebih untuk melepas Penyangga Di Atas Meja.• Waspadalah agar tidak menggunakan tenaga yang berlebihan saat melepas Penyangga Di Atas Meja dari Monitor LCD karena ini dapat membuat Monitor LCD terjatuh dan menyebabkan cedera pada orang atau kerusakan fisik pada Monitor LCD.• Berhati-hatilah saat menangani Penyangga Di Atas Meja untuk mencegah kerusakan Monitor LCD.• Waspadalah ketika mengangkat Monitor LCD karena

enyangga Di Atas Meja tidak terpasang, Penyangga Di A tas Meja bisa terjatuh dan menyebabkan luka.• Berhati-hatilah ketika melepaskan Penyangga Di Atas Meja dari Monitor LCD untuk mencegahnya terjatuh dan merusak permukaan tempat Monitor LCD ditempatkan.

Pemecahan Masalah Pemecahan masalah umum untuk masalah seperti: layar gelap, tidak ada suara, gambar yang membeku, Monitor LCD tidak merespons, atau jaringan hilang, lakukan langkah-langkah berikut. 1 Mulai ulang Monitor LCD Anda dengan menekan tombol daya pada remote control selama sekitar lima detik. Monitor LCD akan dimulai ulang. Jika Monitor LCD tidak pulih, coba putuskan daya listrik kabel daya listrik (kabel listrik). Kemudian tekan tombol daya pada Monitor LCD, lalu lepaskan. Tunggu dua menit, lalu colokkan kabel daya listrik (kabel listrik). 2 Lihat menu Bantuan dengan menekan HELP di remote control. 3 Hubungkan Monitor LCD ke Internet dan lakukan pembaruan perangkat lunak. Sony menyarankan agar Anda memperbarui perangkat lunak Monitor LCD Anda secara berkala. Pembaruan perangkat lunak menyediakan fitur baru dan peningkatan kinerja. Saat Anda mencolokkan kabel Monitor LCD, Monitor LCD mungkin tidak menyala beberapa saat meskipun Anda menekan tombol daya pada remote control atau Monitor LCD. Perlu waktu untuk memulai sistem. Tunggulah sekitar satu menit, lalu nyalakan lagi. Remote tidak berfungsi.

FW-85BZ40H: 647 kWh per tahun FW-75BZ40H: 525 kWh per tahun FW-65BZ40H: 413 kWh per tahun FW-55BZ40H: 330 kWh per tahun Konsumsi daya saat siaga*

MI] ke [Format yang ditingkatkan]. *3 Sambungkan sistem audio ke HDMI IN 3 untuk mel ewatkan audio Monitor LCD sistem audio Anda. *4 Informasi ini untuk UE dan negara lain yang

eraturan terkaitnya berdasarkan peraturan pelabelan energi UE. *5 Konsumsi energi dalam satuan kWh per tahun,

erdasarkan konsumsi daya Monitor LCD yang beroperasi 8 jam per hari selama 365 hari. Konsumsi energi yang sesungguhnya akan bergantung pada cara penggunaan Monitor LCD. *6 Daya siaga yang disebutkan diperoleh setelah

onitor LCD selesai melakukan proses internal yang diperlukan. *7 Konsumsi daya siaga akan meningkat ketika Monitor

• Desain dan spesifikasi dapat berubah tanpa pem beritahuan terlebih dahulu.

• Beberapa petunjuk di layar mungkin tidak berlaku

• Istilah HDMI dan HDMI High-Definition Multimedia Interface dan Logo HDMI adalah merek dagang atau merek dagang terdaftar dari HDMI Licensing Administrator, Inc. di Amerika Serikat dan negara-negara lain.

• Wi-Fi®, Wi-Fi Alliance® dan Wi-Fi Direct® adalah merek dagang terdaftar dari Wi-Fi Alliance.

• Logo Wi-Fi CERTIFIED™ adalah merek sertifikasi dari Wi-Fi Alliance.

• Untuk paten DTS, kunjungi http:// patents.dts.com. Diproduksi dengan lisensi dari DTS, Inc. DTS, Simbol, DTS dan Simbol bersama-sama, dan Digital Surround adalah merek dagang terdaftar atau merek dagang dari DTS, Inc. di Amerika Serikat dan/atau negara lain. © DTS, Inc. Hak cipta dilindungi undang-undang.

• Merek tulisan dan logo Bluetooth® adalah merek dagang terdaftar milik Bluetooth SIG, Inc. dan segala penggunaan merek tersebut oleh Sony Corporation berdasarkan lisensi. Merek dagang dan nama dagang lainnya adalah milik pemiliknya masing-masing.

• TUXERA adalah merek dagang terdaftar dari Tuxera Inc. di AS dan negara lainnya.

• Dicakup oleh salah satu atau lebih klaim dari paten HEVC yang terdaftar di patentlist.accessadvance.com.

• Semua merek dagang lainnya adalah milik pemiliknya masing-masing. Diimport oleh:
