PANDUAN PENGGUNA GN-V222RLCT LG

Buku Petunjuk Pemakaian

LEMARI ES

Bacalah buku petunjuk pemakaian ini dengan seksama sebelum menggunakan lemari es dan simpanlah untuk digunakan di lain waktu.

DAFTAR ISI

PERINGATAN PENTING.... 3

PEMASANGAN.... 4

BAGIAN-BAGIAN LEMARI ES 5

PENGGUNAAN.... 6

Permulaan

Pengontrol Suhu

Membuat Es

Ruang Penyimpan Daging

Pencairan Bunga Es

Penghilang Bau (Opsional)

Vitamin Kit (Opsional)

SARAN-SARAN

MENYIMPAN MAKANAN.... 9

MEMBERSIHKAN.... 10

INFORMASI UMUM.... 10

MENGGANTI LAMPU.... 11

SPESIFIKASI 11

SEBELUM MEMINTA SERVIS.... 12

Pasang stop kontak lemari es secara tersendiri. Hindari pemasangan stop kontak secara parallel atau berangkai untuk menghindari kelebihan Beban (overload) yang menyebabkan listrik turun.

Tindakan itu dapat menimbulkan ledakan atau kebakaran.

Lemari es harus ditempatkan sedemikian rupa sehingga steker listrik mudah dijangkau. Hal ini berguna untuk memutuskan aliran listrik secara cepat jika terjadi sesuatu.

TEMPAT BERMAIN YANG SANGAT BERBAHAYA

Lemari es yang kosong (tidak terpakai) dapat menjadi tempat bermain yang sangat menarik bagi anak-anak. Lepaskan gasket (karet pintu), penutup atau seluruh pintu lemari es yang sudah tidak terpakai lagi, atau lakukan tindakan lain untuk membuatnya tidak berbahaya.

PENGGANTIAN KABEL LISTRIK

Kabel listrik yang rusak harus diganti oleh pihak produsen atau wakilnya atau petugas yang kompeten lainnya untuk mencegah bahaya.

MENGENAI PEMBUMIAN (GROUNDING)

Dalam hal terjadi korsleting, pembumian kabel listrik (grounding) berfungsi mengurangi resiko sengatan listrik dengan menyediakan saluran pelepasan arus listrik.

Untuk mencegah kemungkinan terjadinya sengatan listrik, lemari es ini harus dibumikan.

Penggunaan yang tidak tepat dari steker pembumian dapat mengakibatkan sengatan listrik. Berkonsultasilah dengan petugas listrik atau petugas servis yang kompeten jika Anda tidak sepenuhnya mengerti petunjuk pembumian ini, atau jika Anda ragu-ragu apakah lemari es sudah dibumikan dengan benar.

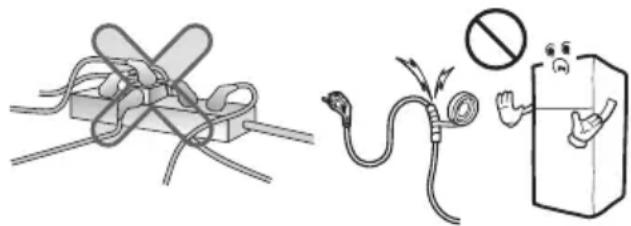

JANGAN MENGUBAH ATAU MEMPERPANJANG KABEL LISTRIK.

Bisa menyebabkan unit menyetrum atau kebakaran.

Perangkat ini harus dibumikan (grounded)

JANGAN MENUNDA-NUNDA! LAKUKAN SEKARANG JUGA!

Jangan menyimpan bahan bahan yang mudah terbakar, mudah meledak atau bahan kimia dalam ruang pendingin

PERINGATAN

Perangkat ini tidak diperuntukkan digunakan oleh penyandang cacat, lemah mental dan tidak berpengalaman (termasuk anak-anak), kecuali mereka mendapat pengawasan atau instruksi cara penggunaan oleh orang yang bertanggung jawab atas keselamatan mereka.

Anak-anak harus mendapat pengawasan untuk memastikan mereka tidak bermain dengan perangkat ini.

PEMBUANGAN BARANG LAMA

Alat elektronik ini mengandung cairan (pendingin, pelumas) dan terbuat dari suku cadang dan bahan yang dapat dipakai ulang dan/atau didaur-ulang.

Semua bahan penting harus dikirim ke pusat pengumpulan bahan limbah dan dapat dipakai ulang setelah diolah kembali (daur-ulang). Untuk mengambil kembali bahan, silakan hubungi lembaga setempat.

LEMARI ES INI DIPRODUKSI DENGAN SANGAT HATI-HATI DAN MENGGUNAKAN TEKNOLOGI TERBARU.

KAMI YAKIN BAHWA ANDA AKAN SEPENUHNYA PUAS DENGAN KINERJA DAN KEANDALAN PRODUK INI.

SEBELUM MENGGUNAKAN LEMARI ES, BACALAH BUKU PETUNJUK INI DENGAN SAKSAMA.

BUKU INI BERISI PETUNJUK YANG JELAS MENGENAI PEMASANGAN, PENGGUNAAN, DAN PERAWATAN LEMARI ES, SERTA BEBERAPA SARAN YANG BERGUNA.

PEMASANGAN

1. Pilihlah lokasi yang baik. Tempatkan lemari es Anda di tempat yang mudah digunakan.
2. Hindarkan lemari es dari sumber panas, sinar matahari langsung, atau tempat yang lembab.
   Untuk menjaga sirkulasi udara tetap baik di sekitar lemari es, perhatikan jarak yang cukup dengan dinding sekitar termasuk atap, jagalah jarak minimal terdekat. 5 cm dari tembok
3. Untuk menghindari getaran, tempatkan lemari es di tempat yang datar. Bila diperlukan, sesuaikan leveling screw untuk mengatasi ketidakrataan lantai. Bagian depan sedikit lebih tinggi daripada bagian belakang untuk memudahkan buka pintu. Skrup pengatur kaki dapat diputar dengan mudah, cukup dengan sedikit memiringkan lemari es. Putar skrup searah jarum jam ( ) dan putar berlawanan arah untuk menaikkan jarum jam ( ) untuk menurunkannya.
4. Jangan mengoperasikan lemari es pada suhu di bawah 5 °C karena dapat menurunkan kinerjanya.

SELANJUTNYA

1. Bersihkan lemari es secara menyeluruh dan hapus debu yang menempel selama proses pengiriman.
2. Pasang perlengkapan pendukung seperti cetakan es, dll pada tempat yang semestinya. Perlengkapan tersebut dikemas bersama untuk menghindari kerusakan selama pengiriman.
3. Hubungkan kabel stop kontak. Hindari pemasangan stop kontak secara parallel atau berangkai dengan peralatan lain.
4. Sebelum menyimpan makanan dalam lemari es, biarkan lemari es Anda kosong selama 2-3 jam. Periksa aliran udara dingin di dalam freezer untuk memastikan pendinginan telah bekerja dengan baik. Sekarang lemari es Anda siap untuk digunakan.

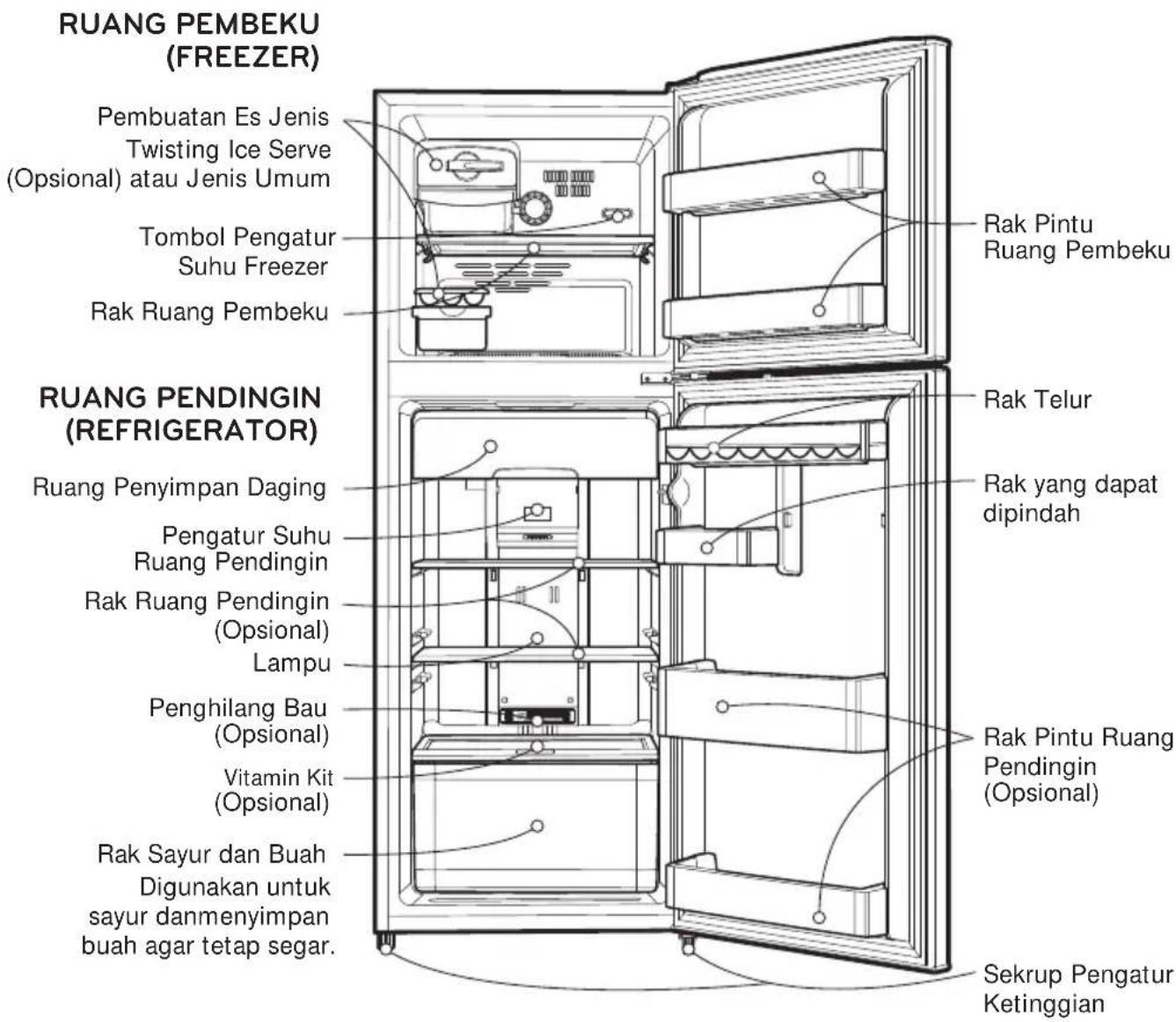

RUANG PEMBEKU (FREEZER) Pembuatan Es Jenis Twisting Ice Serve (Opsional) atau Jenis Umum Tombol Pengatur Suhu Freezer Rak Ruang Pembeku Rak Pintu Ruang Pembeku RUANG PENDINGIN (REFRIGERATOR) Ruang Penyimpan Daging Pengatur Suhu Ruang Pendingin Rak Ruang Pendingin (Opsional) Lampu Penghilang Bau (Opsional) Vitamin Kit (Opsional) Rak Sayur dan Buah Digunakan untuk sayur danmenyimpan buah agar tetap segar. Rak Telur Rak yang dapat dipindah Rak Pintu Ruang Pendingin (Opsional) Sekrup Pengatur Ketinggian

- Panduan ini mencakup beberapa model yang berbeda. Unit lemari pendingin yang Anda beli mungkin memiliki beberapa atau semua fitur yang dijelaskan diatas.

PENGGUNAAN

PERMULAAN

Ketika lemari es baru dipasang, sebelum mengisinya dengan makanan segar atau beku, biarkan dulu selama 2-3 jam pada suhu operasi yang normal agar stabil.

Jika operasi lemari es terganggu, tunggu 5 menit sebelum menyalakan lagi.

PENGONTROL SUHU

RUANG PENDINGIN (REFRIGERATOR)

REF. TEMP. CONTROL COLD COLDEST PUSH TOMBOL REF. TEMP. CONTROL

Penyetelan standar tombol pengontrol suhu untuk ruang pendingin adalah pada posisi NORMAL.

Anda dapat menyetel suhu ruang pendingin dengan menggunakan REF. TEMP. CONTROL (Pengontrol Suhu Ruang Pendingin)

Setiap kali tombol ditekan, lampu LED akan menyala.

Suhu ruang akan menurun jika LED menyala dari COLD ke COLDEST.

Ada lima (5) langkah penyetelan antara minimum dan maksimum yang dapat anda pilih.

Untuk pemakaian listrik yang ekonomis setel LED ke posisi COLD.

	Rendah	Rendah Sedang	Sedang	Tinggi Sedang	Tinggi
Pengontrol Suhu
Suhu Rata-rata (°C)	6 4.5 3 1 -1
Ruangan Ruang Pendingin

*Suhu ini dapat berubah berdasarkan pada pengaturan ruang freezer.

☐ RUANG PEMBEKU (FREEZER)

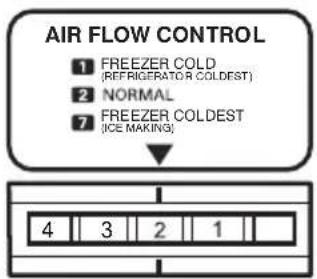

AIR FLOW CONTROL 1 FREEZER COLD (REFRIGERATOR COLODEST) 2 NORMAL 7 FREEZER COLODEST (ICE MAKING)

• Makin tinggi angka penyetelan pada pengontrol, makin rendah suhu freezer.
• Karena suhu ruang pendingin dan freezer dikontrol dengan hawa dingin yang jumlahnya tetap, ruang pendingin akan menghangat jika ruang freezer mendingin.
• Jika ruang pendingin tidak cukup dingin, ubah pengontrol ruang freezer ke FREEZER COLDEST.

REKOMENDASI PENYETELAN:

KONDISI PEMAKAIAN AIR FLOW CONTROL REF. TEMP.		CONTROL
Pemakaian Normal	2	○○○
Pembuatan Es	7	○○○
Hemat Energi	1	○○○

PENGGUNAAN

MEMBUAT ES

Tentukan sistem pembuatan es mana yang anda miliki.

Jenis Umum

• Untuk membuat es batu, isi baki es dengan air dan masukkan ke dalam kotak es batu. Kemudian masukkan kotak es batu ke dalam freezer.
• Untuk mengeluarkan es batu, pegang baki pada kedua ujungnya kemudian pilin secara pelahan.

Jenis Otomatis (Twisting Ice Serve)

• Untuk membuat es batu, isi baki es dengan air kemudian masukkan baki ke tempatnya.
• Jangan mengisi air berlebih ke dalam baki es. Lihat batas pengisian air di baki es. Mengisi air melebihi batas pengisian air akan menyebabkan es yang sudah jadi sulit dikeluarkan dari baki es.
• Untuk mengeluarkan es batu, pegang tombol baki dan putar secara perlahan. Dengan demikian es batu akan jatuh ke dalam kotak es dengan sendirinya.
• Anda dapat mengeluarkan Twisting Ice Serve untuk membuat ruang freezer lebih besar.
• Anda harus mengeluarkan baki-baki es dan kotak es batu terlebih dahulu, kemudian tarik rangka ke arah kanan luar.

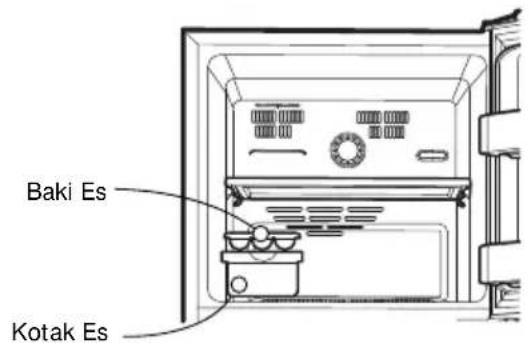

Baki Es Kotak Es

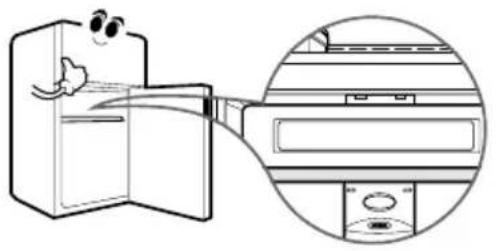

Jika pintu dibuka, udara luar yang lebih hangat tidak akan mempengaruhi daging segar di dalam ruang ini. Anda dapat menyimpan makanan agar lebih segar dalam ruang ini.

• Pencairan bunga es akan dilakukan secara otomatis.
• Air hasil pencairan akan mengalir ke bawah menuju baki penguapan yang berada di sisi bawah belakang dari lemari es dan akan secara otomatis menguap.

PENGHILANG BAU (OPSIONAL)

• Dengan menggunakan katalis, penghilang bau dijamin berjalan baik.
- Bau tak sedap atau bau makanan dalam ruang makanan segar akan dihilangkan tanpa membahayakan Anda ataupun makanan.

CARA PENGGUNAAN

• Karena katalis berada di saluran keluar udara dingin untuk mensirkulasikan udara dalam ruang makanan segar, maka tak perlu disentuh.
• Jangan melubangi saluran udara dingin dengan benda tajam karena katalis penghilang bau dapat rusak.
• Jika menyimpan makanan yang berbau tajam, bungkus atau masukkan makanan tersebut ke dalam wadah bertutup karena baunya dapat diserap oleh makanan lainnya.

Katalist

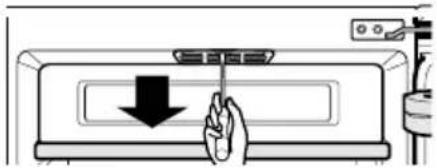

- Untuk melepaskan penghilang bau, lepaskan sambil menariknya ke arah depan setelah menyisipkan obeng ke lubang sebagaimana ditunjukkan pada gambar di sebelah kanan.

Perangkat ini mengandung zat Anti-Oksidan yang tidak boleh dimakan.

Membuka-menutup pintu kulkas secara berlebihan dapat mengurangi umur pakai zat ini!

• Simpanlah makanan dalam ruang pendingin. Cara membekukan dan melunakkan makanan adalah faktor penting dalam mempertahankan kesegaran dan aroma makanan.
• Jangan menyimpan makanan yang mudah busuk pada suhu rendah, seperti pisang, nanas, dan melon.
• Dinginkan dahulu makanan panas sebelum disimpan. Menempatkan makanan panas dalam ruang pendingin dapat merusak makanan lain dan mengakibatkan tingginya rekening listrik!
• Saat menyimpan, tutuplah makanan dengan bungkus vinil atau simpan dalam wadah bertutup. Hal ini akan mencegah penguapan kelembaban dan membantu menjaga rasa dan kandungan gizi makanan.
• Jangan menghalangi ventilasi udara dengan makanan. Sirkulasi udara yang lancar akan menjaga agar suhu ruang pendingin tetap stabil.
• Jangan sering-sering membuka pintu lemari es. Membuka pintu akan mengakibatkan udara hangat memasuki lemari es, sehingga meningkatkan suhu dalam ruang lemari es.

RUANG FREEZER

• Jangan menyimpan botol di dalam freezer, botol dapat pecah jika dibekukan.
• Jangan membekukan ulang makanan yang sebelumnya sudah dilunakkan. Hal tersebut dapat merusak rasa dan kandungan gizi.
• Jika menyimpan makanan beku seperti es krim untuk waktu yang lama, tempatkan dalam ambalan freezer, jangan di rak pintu.
• Hindari menyimpan makanan di dekat dasar ambalan freezer untuk menjaga agar sirkulasi udara tetap efisien.

RUANG PENDINGIN

• Hindari menempatkan makanan lembab jauh di dalam ambalan ruang pendingin karena dapat membeku jika terkena langsung udara dingin.
• Makanan harus selalu dibersihkan sebelum dimasukkan ke dalam lemari es. Sayuran dan buah-buahan harus dicuci dan dilap, dan makanan kemasan harus dilap sampai bersih untuk menjaga agar makanan di sampingnya tidak rusak.
• Jika menyimpan telur dalam rak telur, pastikan telur dalam keadaan segar. Telur harus disimpan dalam posisi tegak untuk mempertahankan kesegarannya.

MEMBERSIHKAN

LL eami es anda harus dijaga kebersihannya untuk mencegah timbulnya bau yang tak dikehendaki. Ceceran makanan harus segera dilap, karena jika dibiarkan dapat mengasamkan dan menodai permukaan plastik.

Jangan pernah menggunakan sabut logam, sikat, bahan pembersih yang kasar atau cairan alkalin yang kuat untuk membersihkan permukaan manapun dari lemari es.

Sebelum membersihkan, ingatlah bahwa benda yang lembab akan menempel ke permukaan yang sangat dingin. Jangan menyentuh permukaan yang beku dengan tangan yang basah atau lembab.

PERMUKAAN LUAR : Gunakan cairan sabun atau deterjen lembut yang hangat kuku untuk membersihkan permukaan luar lemari es anda. Seka dengan lap bersih yang lembab kemudian keringkan.

PERMUKAAN DALAM : Disarankan untuk membersihkan permukaan dan bagian-bagian dalam lemari es secara berkala. Jika anda memiliki model No Frost (tanpa bunga es) yang akan melakukan pencairan bunga es secara otomatis, biarkan kedua

pintu lemari es terbuka selama proses pembersihan. Cabut kabel listrik dari stopkontak, kemudian keluarkan makanan serta semua ambalan, baki penyimpanan, dll. Cuci semua ruang dengan cairan soda kue. Bilas kemudian keringkan.

BAGIAN-BAGIAN LEMARI ES :Cuci ambalan, rak pintu, baki penyimpanan, dan penyekat pintu magnetis dll. dengan cairan soda kue atau campuran deterjen halus dan air hangat. Bilas kemudian keringkan.

PERINGATAN

Ingatlah untuk selalu melepaskan kabel listrik dari stopkontak di dinding sebelum membersihkan daerah di sekitar bagian yang mengandung listrik (lampu, saklar, tombol pengontrol, dll). Seka kelebihan uap/kelembaban dengan busa atau lap agar bagian-bagian elektrik tidak terkena air untuk mencegah sengatan listrik. Jangan menggunakan cairan pembersih yang mudah terbakar atau beracun.

INFORMASI UMUM

MASA LIBURAN

Jika anda meninggalkan rumah pada masa liburan yang tidak terlalu panjang, mungkin lebih baik jika lemari es tetap dinyalakan. Tempatkan benda-benda yang dapat membeku di dalam freezer untuk memperpanjang masa pakainya. Jika anda akan pergi untuk waktu yang lama, keluarkan semua makanan, lepaskan kabel listrik dari stopkontak, bersihkan bagian dalam secara seksama, dan biarkan semua pintu TERBUKA untuk mencegah timbulnya bau.

JIKA LISTRIK MATI

Umumnya listrik akan menyala kembali dalam satu atau dua jam sehingga tidak akan mempengaruhi suhu lemari es anda. Namun, anda harus mengurangi membuka-buka pintu lemari es jika listrik sedang mati. Jika listrik mati dalam waktu yang lama, tempatkan satu blok dry ice (es kering) di atas makanan beku anda.

PERINGATAN MENGENAI DRY ICE

Jika Anda menggunakan dry ice, sediakan ventilasi yang cukup. Dry ice adalah karbon dioksida (CO2) yang dibekukan. Ketika menguap, dry ice dapat menggantikan oksigen, sehingga mengakibatkan

pusing, pingsan dan kematian akibat kurang oksigen. Bukalah jendela dan jangan menghirup uap dry ice.

JIKA PINDAH RUMAH

Jika anda pindah rumah, kosongkan lemari es seluruhnya dan cucilah dengan larutan soda kue dan air. (2 sendok makan soda dicampur 10,95 liter air). Pastikan soda telah larut sepenuhnya agar tidak menggores bagian dalam lemari es. Kencangkan semua bagian yang mudah lepas, seperti rak, wadah, baki es, dll. Jangan mencoba memindahkan lemari es yang ada isinya.

PIPA ANTI-PENGEMBUNAN

Dinding luar lemari es sekali waktu dapat menjadi hangat, terutama segera setelah pemasangan.

Jangan khawatir. Ini disebabkan oleh pipa anti-pengembunan, yang memompa bahan refrigeran panas untuk mencegah terbetuknya keringat pada dinding lemari bagian luar.

Pipa Anti- Pengembunan.

MENGGANTI LAMPU

1. Lepaskan kabel listrik dari stop kontak.
2. Lepaskan rak ruang pendingin.
3. Untuk melepaskan penutup lampu, sisipkan obeng pipih ke salah satu lubang di bawah penutup lampu, lalu tarik keluar.
4. Putar lampu berlawanan arah jarum jam.
5. Pasang lampu dalam urutan yang sebaliknya dari urutan melepas bohlam. Lampu bohlam pengganti harus memiliki spesifikasi yang sama seperti asli.

MASALAH KEMUNGKINAN PENYEBAB
LEMARI ES TIDAK JALAN	Apakah ada sekring yang putus atau pemutus arus yang terjegal?Apakah steker listrik terlepas dari stopkontak atau longgar letaknya?
SUHU TERLALU HANGAT	Pengontrol suhu tidak diset pada posisi yang benar.Lemari es terletak terlalu dekat ke dinding atau ke sumber panas.Pintu lemari es terlalu sering dibuka ketika udara luar sedang panas.Pintu terbuka untuk waktu yang lama.Terlalu banyak makanan yang disimpan dalam ruang pendingin.
BUNYI TIDAK NORMAL	Refrigerator dipasang pada tempat yang tidak kuat atau tidak rata, atau sekrup pengatur ketinggian perlu disesuaikan.Ada benda yang mengganggu di belakang lemari es.
LEMARI ES BERBAU	Makanan yang berbau menyengat harus ditutup atau dibungkus dengan baik.Bagian dalam harus dibersihkan.
TERBENTUK EMBUN DI PERMUKAAN LEMARI ES	Biasa terjadi jika kelembaban udara tinggi.Pintu mungkin dibiarkan terbuka.
