PANDUAN PENGGUNA SN09LPBX-2 LG

Cikarang Barat, Bekasi, Jawa Barat 17520

INDONESIA

BUKU PETUNJUK PENGGUNA

PENYEJUK UDARA (AC)

Harap membaca buku petunjuk ini dengan seksama sebelum mengoperasikan unit AC Anda dan simpanlah sebagai referensi jika suatu saat diperlukan.

TIPE : PEMASANGAN DI DINDING

LG HERCULES2.0

MODELS :

S05LPBX-2

S07LPBX-2

S09LPBX-2

S12LPBX-2

S05LVX-2

S07LVX-2

S09LVX-2

S12LVX-2

A. Tindakan Pencegahan untuk Keselamatan ....3

B. Keamanan Listrik ....6 Penggunaan Adaptor Sementara ..6 Penggunaan Sementara Kabel Perpanjangan ....6 Simbol yang digunakan pada Buku Petunjuk ini ....6

C. Pengenalan tentang Produk .....7 Unit Dalam Ruangan .....7 Lampu Indikasi Pengoperasian .....7 Unit Luar Ruangan .....7

D. Petunjuk Pengoperasian ....8 Cara memasukkan Baterai ....8 Perawatan Remote Control Nirkabel ....8 Metode Pengoperasian ....8 Remote Control Nirkabel....9 Mode Pengoperasian ....10 Pengoperasian Anti-lembab yang Sehat ....11

Pengoperasian Otomatis (Hanya Model Pendinginan) .....11 Pengoperasian Perubahan Otomatis (Model Pompa Panas) .....11 Pengoperasian Jet Cool/Heat .....12 Pengoperasian Pemurnian Udara NEO PLASMA (Opsional) .....12 Pembersihan Otomatis (Opsional) .....12

Kecerahan Tampilan (Opsional) ...13 Pengoperasian Paksa ....13 Mode Tidur ....14 Mengatur Waktu Saat Ini ....14 Pengaturan Timer ....14 Kontrol Arah Aliran Udara Vertikal / Horisontal (Opsional) ....15 Mode Sirkulasi Udara ....15 Fungsi Penyalaan Ulang Otomatis ....15

E. Perawatan dan Servis ....16 Unit Dalam Ruangan ....16 Unit Luar Ruangan ....17 Tips Pengoperasian! ....17 Fungsi Diagnosis Mandiri ....17 Tips Pemecahan Masalah! Hemat waktu dan biaya! ....18 Segera hubungi teknisi servis pada situasi berikut ....18

UNTUK CATATAN ANDA

Tuliskan model dan nomor serial di sini:

Model #

Serial #

Anda dapat menemukannya pada label di bagian sisi setiap unit.

Nama Dealer

Tanggal Pembelian

* Satukan kuitansi pembelian Anda dengan halaman ini jika suatu saat Anda memerlukannya untuk pembuktian tanggal pembelian atau untuk masalah garansi.

BACALAH BUKU PETUNJUK INI

Di dalam buku ini terdapat banyak petunjuk berguna mengenai cara menggunakan dan merawat AC Anda dengan tepat. Perhatian atas tindakan pencegahan yang sederhana pada komponen AC Anda dapat menghemat banyak waktu dan biaya selama masa penggunaan AC Anda. Anda dapat menemukan banyak jawaban atas masalah umum pada bagan tips pemecahan masalah. Jika Anda membaca bagan Tips Pemecahan Masalah terlebih dahulu, Anda mungkin tidak perlu meminta bantuan servis sama sekali.

TINDAKAN PENCEGAHAN

• Hubungi teknisi servis resmi untuk perbaikan atau perawatan unit ini.
• Hubungi teknisi pemasang untuk memasang unit ini.
• AC tidak diperuntukkan untuk digunakan oleh anak-anak atau penderita cacat tanpa adanya pengawasan.
• Anak-anak harus diawasi untuk memastikan mereka tidak bermain-main dengan unit AC.
• Ketika kabel daya harus diganti, pekerjaan penggantian harus dilakukan oleh teknisi resmi dan hanya menggunakan komponen pengganti yang asli.

Tindakan Pencegahan untuk Keselamatan

Untuk mencegah kemungkinan terjadinya cedera pada penguna atau orang lain dan kerusakan hak milik Anda, petunjuk berikut harus diikuti.

- Pengoperasian yang tidak benar karena pengabaian petunjuk akan menyebabkan bahaya atau kerusakan. Tingkat keseriusannya diklasifikasikan dengan indikasi berikut.

PERINGATAN

Simbol ini menunjukkan kemungkinan kematian atau cedera serius.

PERHATIAN

Simbol ini menunjukkan kemungkinan cedera atau kerusakan.

- Makna simbol-simbol yang digunakan pada buku petunjuk ini ditampilkan di bawah ini.

Pastikan untuk tidak melakukannya.

Pastikan untuk mengikuti petunjuk.

PERINGATAN

Gunakanlah selalu steker dan soket daya yang dilengkapi dengan terminal ground.

Untuk pekerjaan kelistrikan, hubungi dealer, penjual, teknisi listrik berkualifikasi, atau Pusat Servis Resmi. Jangan membongkar atau memperbaiki produk ini sendiri.

Gunakanlah pemutus sirkuit atau sekring yang tepat.

Jangan memasang produk ini pada tempat pemasangan yang tidak baik. Pastikan bahwa area pemasangan tidak akan memburuk di kemudian hari.

- Dapat menyebabkan jatuhnya unit AC.

Pada unit luar ruangan, kapasitor step-up menyuplai listrik tegangan tinggi pada komponen kelistrikan. Pastikan muatan listrik kapasitor sudah hilang sepenuhnya sebelum melakukan pekerjaan perbaikan.

- Kapasitor yang bermuatan dapat menyebabkan kejutan listrik.

Jangan gunakan pemutus sirkuit yang cacat atau bermutu rendah. Gunakanlah pemutus sirkuit dan sekring yang tepat.

Hubungkan selalu jalur ground unit AC ini sesuai dengan diagram perkabelan. Jangan menghubungkan kabel ground pada batang gas atau penangkal petir pipa air atau kabel ground telepon.

Jangan memodifikasi atau memanjangkan kabel daya. Jika kabel atau kawat daya tergores atau kulitnya terkelupas atau menurun kualitasnya, maka perlu diganti.

Jangan memasang unit luar ruangan pada dasar yang bergerak atau menempatkannya pada tempat yang memungkinkan unit AC dapat jatuh.

Ketika memasang unit AC, gunakan alat-alat pemasangan yang disediakan bersama produk.

- Atau unit AC dapat terjatuh dan menyebabkan terjadinya luka parah.

Jangan gabungkan dengan peralatan listrik lainnya. Gunakan unit AC ini pada sirkuit dan pemutus sirkuit tersendiri.

Pasang panel dan penutup kotak kontrol dengan erat.

- Terdapat risiko kebakaran atau kejutan listrik karena debu, air, dll.

Untuk pemasangan, pelepasan atau pemasangan kembali, hubungilah selalu dealer atau Pusat Servis Resmi.

- Terdapat risiko kebakaran, kejutan listrik, ledakan, atau cedera.

Apabila unit AC terendam air (banjir atau berada di bawah permukaan air), hubungi Pusat Servis Resmi untuk perbaikan sebelum menggunakannya kembali.

- Unit luar ruangan yang jatuh dapat menyebabkan kerusakan atau cedera atau bahkan kematian seseorang.

Pastikan untuk hanya menggunakan komponen yang tercantum pada daftar komponen servis. Jangan pernah mencoba untuk memodifikasi peralatan ini.

- Penggunaan komponen yang tidak tepat dapat menyebabkan kejutan listrik, pembangkitan panas yang berlebihan atau kebakaran.

Hubungan kabel unit dalam/luar ruangan harus dikencangkan dengan erat dan kabel harus diarahkan pada jalur yang tepat agar tidak terdapat gaya yang menarik kabel dari terminal hubungan.

- Hubungan yang tidak tepat atau kendur dapat menyebabkan pembangkitan panas atau kebakaran.

Pastikan untuk memeriksa zat pendingin yang digunakan. Harap membaca label pada produk.

- Zat pendingin yang tidak tepat dapat menghalangi pengoperasian unit yang normal.

Jangan meletakkan pemanas atau peralatan pemanas lainnya berdekatan dengan kabel daya.

Jangan gunakan produk pada ruang yang tertutup rapat untuk waktu yang lama. Bukalah ventilasi secara teratur.

- Kekurangan oksigen dapat terjadi dan berakibat buruk pada kesehatan Anda.

Sesekali bukalah ventilasi ruangan apabila mengoperasikan unit AC bersamaan dengan kompor, atau elemen pemanas, dll.

- Kekurangan oksigen dapat terjadi dan berakibat buruk pada kesehatan Anda.

Pastikan bahwa tidak ada orang khususnya anak-anak yang dapat menginjak atau terjatuh ke unit luar ruangan.

- Hal ini dapat mengakibatkan cedera diri dan kerusakan produk.

Buanglah material kemasan dengan cara yang aman. Seperti sekrup, paku, baterai, pecahan benda dll setelah pemasangan atau servis, kemudian buanglah kantung kemasan plastiknya.

- Anak-anak mungkin menggunakannya sebagai mainan dan menyebabkan cedera.

Jangan menggunakan kabel daya, steker, atau soket kendur yang rusak.

Jangan membiarkan air mengalir ke komponen listrik. Pasang unit AC jauh dari sumber air.

Jangan membuka gril depan produk saat beroperasi. (Jangan menyentuh filter listrik statis, jika disertakan pada unit.)

- Terdapat risiko cedera fisik, kejutan listrik, atau kegagalan fungsi unit.

Matikan daya utama dan cabut steker ketika membersihkan atau memperbaiki unit AC.

Pastikan bahwa kabel daya tidak dapat tertarik atau mengalami kerusakan selama pengoperasian.

Pastikan bahwa steker kabel daya tidak kotor, kendur, atau pecah, dan kemudian tancapkan steker sepenuhnya.

- Steker yang kotor, kendur, atau pecah dapat menyebabkan kejutan listrik atau kebakaran.

Jangan menyentuh, mengoperasikan, atau memperbaiki produk dengan tangan yang basah. Peganglah steker dengan tangan ketika mencabutnya.

Jangan menyimpan atau menggunakan, atau bahkan membiarkan gas yang mudah terbakar atau mudah meledak berdekatan dengan unit AC.

Jika terdapat suara aneh, bau atau asap yang muncul dari unit AC, segera matikan pemutus sirkuit atau lepaskan kabel catu daya.

Apabila unit AC akan tidak digunakan dalam waktu yang lama, lepaskan steker catu daya dan matikan pemutus sirkuit.

- Terdapat risiko kerusakan atau kegagalan fungsi pada unit, atau pengoperasian yang tidak diinginkan.

Jangan meletakkan APA PUN di atas kabel daya.

Jangan menancapkan atau mencabut steker catu daya untuk menghidupkan atau mematikan unit.

Jika terjadi kebocoran gas yang mudah terbakar, matikan gas dan buka jendela untuk ventilasi sebelum menghidupkan unit AC.

- Jangan menggunakan telepon atau menyalakan atau mematikan tombol daya. Terdapat risiko ledakan atau kebakaran.

PERHATIAN

Dibutuhkan dua orang atau lebih untuk mengangkat dan memindahkan unit AC.

- Hindari cedera diri.

Jaga agar unit terpasang dengan datar.

- Untuk menghindari getaran atau suara bising.

Jangan memasang unit AC di tempat yang terkena angin laut (semburan garam) secara langsung.

Jangan memasang unit AC di tempat suara bising dan udara panas dari unit luar ruangan dapat merusak atau mengganggu tetangga sekitar.

- Hal ini dapat menyebabkan masalah bagi tetangga Anda dan mengakibatkan perselisihan.

Pasang selang pengurasan untuk memastikan air pengembunan terkuras dengan tepat.

- Pemasangan yang buruk dapat menyebabkan kebocoran air.

Periksalah selalu adanya kebocoran gas (zat pendingin) setelah pemasangan atau perbaikan unit AC.

- Level zat pendingin yang rendah dapat menyebabkan kegagalan fungsi pada unit AC.

Jangan gunakan unit ini untuk tujuan khusus, seperti mengawetkan makanan, karya seni, dll. Unit ini adalah AC konsumen biasa, bukan sistem pendinginan khusus.

- Terdapat risiko kerusakan atau kerugian hak milik Anda.

Jangan menyentuh komponen logam unit AC ketika melepaskan filter udara.

• Terdapat risiko terjadinya cedera.

Jangan memasukkan tangan atau objek lainnya pada masukan atau keluaran udara ketika unit sedang beroperasi.

- Terdapat komponen-komponen tajam dan bergerak yang dapat menyebabkan cedera diri.

Jangan memiringkan unit AC ketika melepaskan atau membongkar unit.

• Air pengembunan yang terdapat di dalam unit dapat tumpah.

Pembongkaran unit, penanganan oli pendingin dan komponen bekas harus dilakukan sesuai dengan standar lokal dan nasional.

Jika cairan dari dalam baterai mengenai kulit atau pakaian Anda, segera basuh dengan air bersih. Jangan menggunakan remote control apabila baterai mengalami kebocoran.

- Bahan kimia pada baterai dapat menyebabkan luka bakar atau bahaya kesehatan lainnya.

Jika Anda menelan cairan dari baterai, segera sikat gigi Anda dan temui dokter. Jangan menggunakan remote control apabila baterai mengalami kebocoran.

- Bahan kimia pada baterai dapat menyebabkan luka bakar atau bahaya kesehatan lainnya.

Jangan menutupi masukan atau keluaran aliran udara.

Berhati-hatilah ketika membuka kemasan dan memasang unit AC.

- Pinggiran yang tajam dapat melukai Anda.

- Jika udara masuk ke dalam sistem pendingin, hal itu dapat mengakibatkan tekanan tinggi yang berlebihan, sehingga menyebabkan kerusakan peralatan atau cedera.

Ganti seluruh baterai pada remote control dengan baterai baru bertipe sama. Jangan mencampurkan baterai lama dan baru atau baterai dengan tipe yang berbeda.

Jangan membiarkan AC beroperasi untuk waktu yang lama pada kelembapan yang sangat tinggi dan terdapat pintu atau jendela yang terbuka.

- Uap air dapat mengembun dan membasahi atau merusak perabotan.

Jangan meminum air kurasan dari unit AC.

- Air ini tidak bersih dan dapat menyebabkan masalah kesehatan yang serius.

Gunakan kain lembut untuk membersihkan. Jangan menggunakan deterjen keras, pelarut, atau siraman air, dll.

Masukkanlah selalu filter dengan erat setelah pembersihan. Bersihkan filter setiap dua minggu atau lebih sering jika diperlukan.

• Filter yang kotor mengurangi efisiensi.

Jika terjadi kebocoran gas pendingin selama perbaikan, jangan menyentuh gas pendingin yang bocor.

- Gas pendingin dapat menyebabkan frostbite (terbakar beku)

Jika terjadi kebocoran gas pendingin selama pemasangan, segera buka ventilasi ruangan.

- Dapat berbahaya bagi kesehatan Anda.

Jangan mengisi ulang atau membongkar baterai. Jangan membuang baterai ke dalam api.

- Dapat terbakar atau meledak.

Jangan membiarkan aliran udara dingin atau panas langsung mengenai kulit Anda atau anak-anak atau tanaman.

- Ini dapat membahayakan bagi kesehatan Anda.

Gunakan bangku atau tangga yang kuat ketika membersihkan, merawat, atau memperbaiki unit AC yang terpasang tinggi.

- Berhati-hatilah dan hindari terjadinya cedera.

Keamanan Listrik

PERINGATAN

• Peralatan ini harus terhubung ke ground dengan baik.
  Untuk meminimalkan risiko kejutan listrik, Anda harus selalu menancapkannya pada outlet ground.
• Jangan memotong atau melepaskan cabang ground dari steker daya.
• Melekatkan terminal ground adaptor pada sekrup penutup stop kontak dinding tidak menghubungkan peralatan listrik ke gound, kecuali sekrup penutup tersebut terbuat dari logam dan tidak diisolasi, dan stop kontak dinding terhubung ke ground melalui jalur perkabelan rumah.
• Jika Anda ragu-ragu apakah AC terhubung ke ground dengan baik, periksakan sirkuit dan stop kontak dinding pada teknisi yang berkualitas.

Penggunaan Sementara Adaptor

Kami sangat tidak merekomendasikan penggunaan adaptor karena kemungkinan adanya bahaya keselamatan. Untuk hubungan sementara, gunakanlah hanya adaptor yang asli, yang disediakan di hampir seluruh toko perkakas terdekat. Pastikan slot besar pada adaptor cocok dengan slot besar pada stop kontak untuk hubungan polaritas yang tepat.

Untuk melepaskan kabel daya dari adaptor, gunakan masing-masing satu tangan untuk menghindari kerusakan pada terminal ground. Hindari seringnya mencabut kabel daya karena hal ini dapat mengakibatkan kerusakan terminal ground.

▲ PERINGATAN

- Jangan menggunakan peralatan dengan adaptor yang rusak.

Penggunaan Sementara Kabel Perpanjangan

Kami sangat tidak merekomendasikan penggunaan kabel perpanjangan karena adanya kemungkinan bahaya keselamatan.

Simbol yang digunakan pada buku petunjuk ini

▲ PERINGATAN

Peralatan ini harus dipasang sesuai dengan peraturan perkabelan nasioal. Panduan ini berfungsi sebagai panduan untuk membantu menjelaskan fitur-fitur produk ini.

Simbol ini memperingatkan Anda akan adanya risiko kejutan listrik.

Simbol ini memperingatkan Anda akan adanya bahaya yang dapat menyebabkan kerusakan pada AC.

CATATAN

Simbol ini menunjukkan catatan khusus.

Pengenalan tentang Produk

Berikut adalah pengenalan singkat tentang unit dalam dan luar ruangan. Harap baca informasi spesifik untuk tipe unit dalam ruangan Anda.

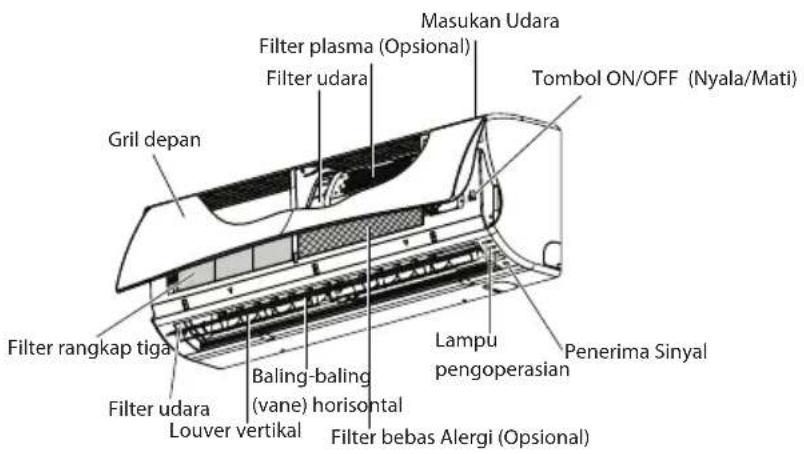

Unit Dalam Ruangan

Masukan Udara Filter plasma (Opsional) Filter udara Tombol ON/OFF (Nyala/Mati) Gril depan Filter rangkap tiga Filter udara Louver vertikal Baling-baling (vane) horizontal Filter bebas Alergi (Opsional) Lampu pengoperasian Penerima Sinyal

Lampu Indikasi Pengoperasian

• Power: lampu 'Power' (daya) menyala selama Pengoperasian Pendinginan
- Timer: lampu 'Timer' menyala selama Pengoperasian Timer
• Outdoor: 'Outdoor' lampu menyala selama Outdoor Operasi

* Selama Pengoperasian Sirkulasi Udara, lampu 'Power' (Daya) menyala.
* Ketika Purifier (Pemurni Udara) beroperasi dengan Pengoperasian Sirkulasi Udara, lampu 'Power' (Daya) dan lampu 'Purifier' menyala bersamaan.

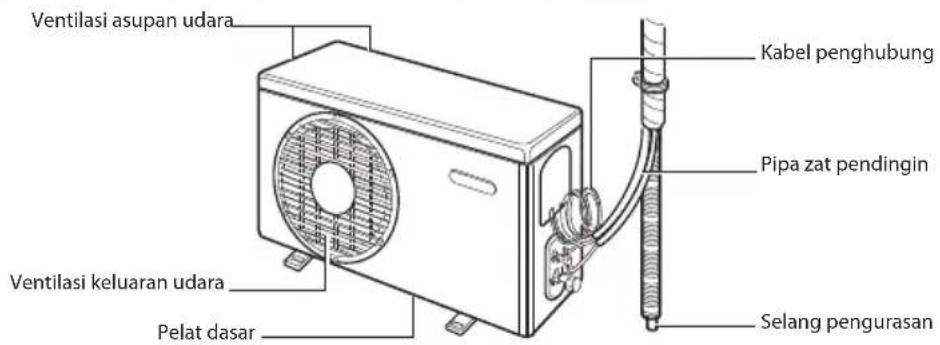

Unit Luar Ruangan

Ventilasi asupan udara Kabel penghubung Pipa zat pendingin Ventilasi keluaran udara Pelat dasar Selang pengurasan

Petunjuk Pengoperasian

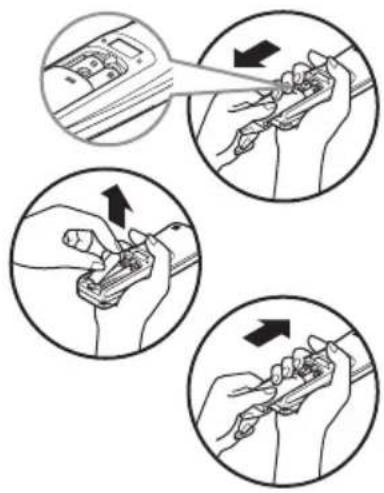

1. Lepaskan penutup baterai dengan menariknya sesuai arah tanda panah.
2. Masukkan baterai yang baru dengan memastikan (+) dan (—) baterai telah terpasang dengan benar.
3. Pasangkan kembali penutup dengan menggesernya ke posisi semula.

CATATAN

1. Gunakan/gantilah selalu kedua beterai dengan tipe yang sama.
2. Jika sistem tidak akan digunakan dalam waktu yang lama, lepaskan baterai untuk menghemat umur pemakaian.
3. Jika layar tampilan pada remote control mulai meredup, segera ganti kedua baterai.
4. Gunakanlah 2 buah baterai AAA(1,5 volt).

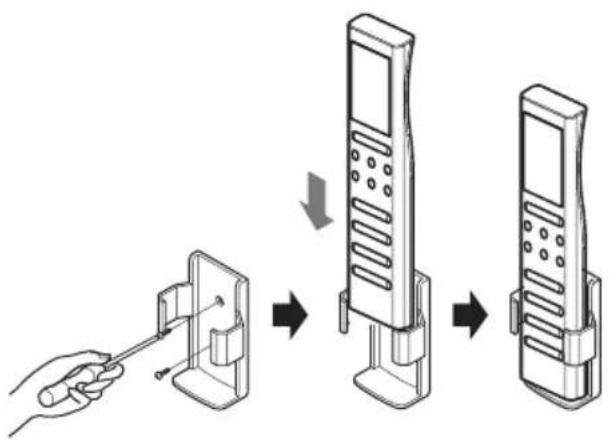

1. Pilihlah lokasi yang tepat yang aman dan mudah dicapai.
2. Pasang penahan dengan kuat pada dinding dll dengan sekrup yang tersedia.
3. Masukkan remote control ke dalam penahan.

CATATAN

1. Remote control tidak boleh terkena sinar matahari langsung.
2. Pemancar dan penerima sinyal harus selalu bersih untuk komunikasi yang baik. Gunakan kain lembut untuk membersihkannya.
3. Jika terdapat peralatan lain yang juga dioperasikan dengan remote control, ubahlah posisinya atau konsultasikan hal ini dengan teknisi servis.

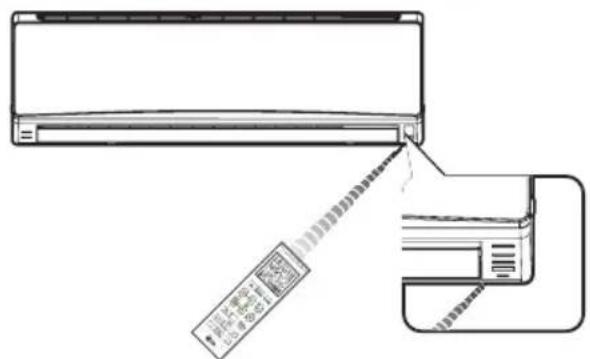

1. Penerima sinyal berada di dalam unit AC.
2. Arahkan remote control pada unit untuk mengoperasikannya. Tidak boleh ada penghalang di antara remote control dan unit AC.

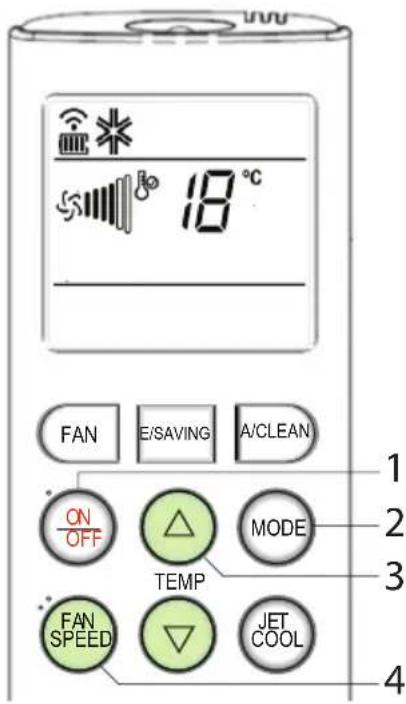

1. TOMBOL START/STOP
   Digunakan untuk menyalakan dan mematikan unit AC.

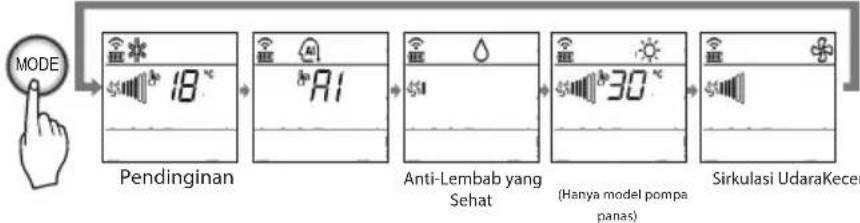

2. TOMBOL PILIHAN MODE PENGOPERASIAN
   Digunakan untuk memilih mode pengoperasian.
3. TOMBOL PENGATURAN TEMPERATUR RUANGAN
   Digunakan untuk memilih temperatur ruangan.
4. TOMBOL PEREDARAN AIR
   Digunakan untuk mengedarkan ruangan tanpa pendingin udara atau pemanasan
5. TOMBOL PILIHAN KECEPATAN KIPAS DALAM RUANGAN
   Digunakan untuk memilih kecepatan kipas dalam empat tahap rendah, sedang, tinggi, dan CHAOS (berubah-ubah).
6. TOMBOL JET COOL
   Digunakan untuk mengaktifkan atau menonaktifkan pendinginan cepat.
   (Mengoperasikan kipas pada kecepatan supertinggi dalam mode pendinginan)
7. TOMBOL TIMER ON
   Digunakan untuk mengatur waktu mulainya pengoperasian.
8. TOMBOL TIMER OFF
   Digunakan untuk mengatur waktu penghentian pengoperasian.
9. TOMBOL PENGATURAN WAKTU
   Digunakan untuk menyetel waktu.
10. TOMBOL SET/CLEAR TIMER
    Digunakan untuk menetapkan dan menghapus pengoperasian timer.
11. TOMBOL MODE SLEEP OTOMATIS
    Digunakan untuk menetapkan pengoperasian mode tidur otomatis.
12. TOMBOL PEMERIKSAAN TEMPERATUR RUANGAN
    Digunakan untuk memeriksa temperatur ruangan.
13. KONTROL ARAH ALIRAN UDARA VERTIKAL (OPSIONAL)
    Digunakan untuk memeriksa suhu ruangan. Juga dapat mengubah satuan dari Celcius menjadi Fahrenheit jika ditekan selama 3 detik
14. TOMBOL AUTO CLEAN (OPSIONAL)
    Digunakan untuk menetapkan mode pembersihan otomatis.
    Pada beberapa model, tombol ini memiliki fungsi kedua sebagai kontrol kecerahan cahaya LED.
15. TOMBOL MODE PENDINGINAN HEMAT ENERGI (OPSIONAL)
    Digunakan untuk menetapkan pengoperasian mode pendinginan hemat energi.
16. TOMBOL KECERAHAN CAHAYA LCD (OPSIONAL)
    Digunakan untuk membuka dan menutup kecerahan LCD.

Mode Pengoperasian

18°C FAN E/SAVING A/CLEAN ON/OFF TEMP MODE FAN SPEED JET COOL 1 2 3 4

1 Tekan TOMBOL START/STOP untuk menyalakan unit. Unit akan memberikan respon dengan suara bip.

ON OFF

2 Buka tutup remote control dan tekan tombol mode pengoperasian. Setiap kali tombol ditekan, mode pengoperasian akan berubah sesuai arah tanda panah.

Kecerdasan Buatan (Model Hanya Pendinginan) Perubahan Otomatis (Model Pompa Panas)

Jasan Buatan Pema

3 Untuk operasi pendinginan atau pemanasan, tetapkan temperatur dalam ruangan yang diinginkan dengan menekan TOMBOL PENGATURAN TEMPERATUR RUANGAN.

Untuk pendinginan, temperatur dapat ditetapkan antara 18°C-30°C dan untuk pemanasan, kisaran temperaturnya adalah 16°C-30°C

Untuk menaikkan temperatur TEMP Untuk menurunkan temperatur

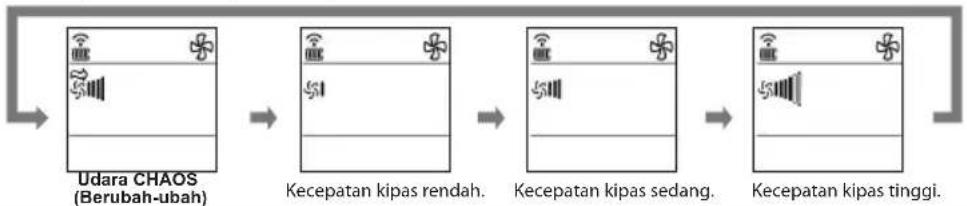

4 Atur kecepatan kipas dengan menggunakan remote control. Anda dapat memilih kecepatan kipas dalam empat tahap-rendah, sedang, tinggi dan CHAOS (berubah-ubah) dengan menekan TOMBOL PILIHAN KECEPATAN KIPAS DALAM RUANG. Setiap kali tombol ditekan, mode kecepatan kipas akan berubah.

Angin alami dengan logika CHAOS (berubah-ubah)

* Untuk rasa yang lebih segar, tekan TOMBOL PILIHAN KECEPATAN KIPAS DALAM RUANGAN dan tetapkan pada mode CHAOS (Berubah-ubah). Pada mode ini, angin berhembus seperti angin sepoi-sepoi alami dengan secara otomatis mengubah kecepatan kipas sesuai dengan logika CHAOS.

Pengoperasian Anti-lembab yang Sehat

Anti-lembab yang Sehat

Selama Pengoperasian Anti-lembab yang Sehat

* Jika Anda memilih mode anti-lembab (dehumidification) pada TOMBOL PILIHAN MODE PENGOPERASIAN, unit AC akan mulai mengoperasikan fungsi anti-lembab. Unit AC secara otomatis akan menetapkan temperatur ruangan dan volume aliran udara ke kondisi terbaik untuk anti-lembab, berdasarkan pada pendeteksian temperatur ruangan saat itu.

Namun, dalam hal ini temperatur latar tidak ditampilkan pada remote control dan Anda juga tidak dapat mengontrol temperatur ruangan.

* Selama fungsi anti-lembab yang sehat, volume aliran udara ditetapkan secara otomatis sesuai dengan algoritma optimisasi sebagai respon pada statur temperatur ruangan saat itu, sehingga kondisi ruangan akan dijaga tetap sehat dan nyaman bahkan pada musim yang sangat lembap.

Untuk mengoperasikan mode anti-lembab yang sehat, ikuti langkah 1, dan 2 dan 4 (Lihat mode pengoperasian)

Kecerdasan Buatan (Model Hanya Pendinginan)

AI AI

Fungsi kecerdasan buatan menilai dan mengoperasikan temperatur dan kecepatan kipas yang ditetapkan berdasarkan pada temperatur ruangan untuk memberikan lingkungan yang nyaman bagi pengguna. Kecerdasan buatan dapat dikategorikan secara umum pada kecerdasan buatan pendinginan dan anti-lembab. Jika pengguna memilih fungsi kecerdasan buatan selama operasi pendinginan, maka unit akan beroperasi pada kecerdasan buatan pendinginan.

Jika pengguna memilihnya pada saat operasi anti-lembab, maka unit akan beroperasi pada kecerdasan buatan anti-lembab.

Temperatur ruangan Temperatur yang ditetapkan
Temperatur ruangan < 18°C 18°C
18°C ≤ Temperatur ruangan < 22°C	Temperatur ruangan
22°C ≤ Temperatur ruangan < 24°C	Temperatur ruangan -0,5°C
24°C ≤ Temperatur ruangan < 26°C	Temperatur ruangan -1°C
Temperatur ruangan ≤ 26°C 25°C

Untuk menjalankan pengoperasian otomatis ikuti langkah 1, dan 2. (Lihat mode pengoperasian)

Pengoperasian Perubahan Otomatis (Model Pompa Panas)

AI 22 °C

Perubahan Otomatis

Pengoperasian otomatis pada dasarnya adalah fungsi pemanasan atau pendinginan yang dilakukan oleh unit AC.

Namun selama pengoperasian ini, remote control mengubah mode pengoperasian secara otomatis untuk mempertahankan temperatur dalam ±2^ C terhadap temperatur latar.

Untuk menjalankan pengoperasian otomatis ikuti langkah 1, 2, 3 dan 4. (Lihat mode pengoperasian)

Pengoperasian Jet Cool/Heat

Fungsi jet cool dapat digunakan untuk mendinginkan ruangan dengan cepat pada cuaca panas. Ketika fungsi ini diaktifkan, AC akan beroperasi pada mode pengoperasian pendinginan dengan kecepatan kipas supertinggi dan temperatur latar 18°C selama 30 menit untuk pendinginan yang cepat dan efektif.

Demikian pula, fungsi jet heat (hanya tersedia pada beberapa model) akan memanaskan ruangan dengan cepat dengan kecepatan kipas supertinggi dan temperatur latar 30°C selama 60 menit.

Anda dapat mengaktifkan pengoperasian ini dengan menekan TOMBOL JET COOL.

Untuk mengubah dari mode jet cool ke mode pendinginan kipas kecepatan tinggi, tekan TOMBOL JET COOL atau TOMBOL PILIHAN KECEPATAN KIPAS DALAM RUANGAN atau TOMBOL PENGATURAN TEMPERATUR RUANGAN sekali lagi.

CATATAN

• Fungsi jet cool tidak dapat diaktifkan selama pengoperasian perubahan otomatis atau panas.
• Untuk model Inverter, Art Cool dan Art Cool Wide (non-Deluxe), Anda dapat menggunakan fungsi jet heat dengan menekan TOMBOL JET COOL untuk operasi pemanasan.
• Model Art Cool dan Art Cool Wide menutup bukaan samping pada saat pengoperasian jet cool/heat, untuk pendinginan dan pemanasan yang kuat.

Pengoperasian Pemurnian Udara NEO PLASMA (Opsional)

18℃

Filter plasma adalah teknologi yang dikembangkan oleh LG untuk menyingkirkan kontaminan (kotoran) yang sangat kecil di udara asupan dengan membangkitkan plasma elektron bermuatan tinggi. Plasma ini membunuh dan menghancurkan seluruh kontaminan untuk menghasilkan udara yang bersih dan higienis.

Pemurnian udara plasma dapat diaktifkan dengan menekan TOMBOL PLASMA pada remote control.

Menekannya satu kali lagi akan menonaktifkan pengoperasiannya.

CATATAN

Fitur ini dapat digunakan pada mode pengoperasian apa pun dan kecepatan kipas mana pun dapat digunakan ketika filter plasma sedang berfungsi.

Pembersihan Otomatis (Opsional)

* Pada saat fungsi auto clean (pembersihan otomatis) aktif, uap air yang tertinggal pada unit dalam ruangan setelah operasi pendinginan atau anti-lembab yang sehat dapat dihilangkan.

CATATAN

1. Tekan TOMBOL AUTO CLEAN untuk mengaktifkan fungsi ini.
2. Kapan pun setelah unit AC dimatikan, kipas dalam ruangan masih akan beroperasi selama sekitar 30 menit dari dalam, tanpa operasi pendinginan atau anti-lembab. Dan louver juga akan tertutup.
3. Fungsi ini akan mengeringkan sisa uap air dan membersihkan unit dari dalam.
4. Jika Anda menekan kembali TOMBOL AUTO CLEAN selama pengoperasiannya, fungsi ini akan dibatalkan.

* Selama fungsi auto clean aktif, hanya TOMBOL START/STOP, TOMBOL PLASMA, dan TOMBOL AUTO CLEAN yang dapat digunakan.

Mode Pendinginan Hemat Energi (Opsional)

Mode pendinginan energy-saving (hemat energi) dapat menghemat energi dalam operasi pendinginan, karena dapat beroperasi secara efisien dengan mengatur waktu adaptasi-bodi sesuai dengan perubahan waktu dan temperatur dan menyesuaikan temperatur yang diinginkan secara otomatis.

1. Tekan TOMBOL START/STOP untuk menyalakan unit.
2. Buka penutup remote control.
   Pilih operasi pendinginan.
3. Tekan TOMBOL MODE PENDINGINAN HEMAT ENERGI.
4. Untuk membatalkan mode pendinginan hemat energi, tekan kembali TOMBOL MODE PENDINGINAN HEMAT ENERGI dan unit akan beroperasi dalam mode sebelumnya (Mode Pendinginan atau anti-lembab yang sehat).

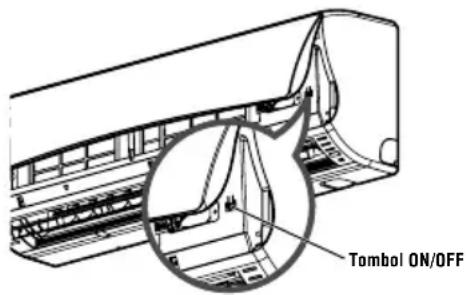

Pengoperasian paksa

Prosedur pengoperasian ketika remote control tidak dapat digunakan.

Pengoperasian akan dimulai ketika tombol ON/OFF ditekan. Jika Anda ingin menghentikan pengoperasian, tekan tombol sekali lagi.

Tambol ON/OFF

	Model Pendinginan	Model pompa Panas
		Temperatur Ruangan ≥24°C	21°C ≤ Temperatur Ruangan < 24°C	Temperatur Ruangan < 21°C
Mode pengoperasian	Pendinginan P	endinginan Anti-lembab	yang sehat Pemanasan
Kecepatan KIPAS Dalam Ruangan	Tinggi Tinggi Tinggi Tinggi
Temperatur Latar 22°C 22°C 23°C 24°C

Tes pengoperasian

Pada saat TES PENGOPERASIAN, unit akan beroperasi pada mode pendinginan dengan kecepatan kipas yang tinggi, tanpa memperhatikan temperatur ruangan dan akan reset dalam waktu 18 menit. Pada saat tes pengoperasian, jika sinyal remote control diterima, unit akan beroperasi seperti yang diatur pada remote control. Jika Anda ingin menggunakan pengoperasian ini, Tekan dan tahan tombol ON/OFF selama 3\~5 detik, maka akan muncul 1 suara "bip". Jika Anda ingin menghentikan pengoperasian, tekan tombol ini sekali lagi.

Kecerahan Tampilan (Opsional)

Kecerahan Tampilan dibuka/ditutup dengan menggunakan remote control.

Tekan tombol start/stop untuk mengoperasikan unit. Tekan TOMBOL KECERAHAN CAHAYA LCD untuk membuka/menutup.

Mode Tidur

1. Tekan SLEEP dan kemudian ▽ untuk mengatur waktu kapan AC akan berhenti bekerja secara otomatis
2. Tekan SET 1 kali untuk mengatur waktu
3. Pastikan bahwa sleep mode ini aktif pada tampilan remote control
   untuk membatalkan sleep mode, tekan

NOTE

• Mode Tidur akan bekerja pada kecepatan kipas yang rendah (pendinginan) atau kecepatan yang medium untuk mendapatkan suasana tidur yang nyaman.
• Unit AC Art Cool dan Art Cool wide (non-Deluxe) saat bekerja pada mode SLEEP, maka bilah horizontal akan menutup sebagian agar diperoleh kenyamanan pada saat tidur.

Mengatur Waktu Saat Ini

1. Waktu dapat ditetapkan hanya ketika Anda menekan TOMBOL RESET. Setelah mengganti baterai, Anda harus menekan TOMBOL RESET untuk mereset waktu. Tekan tombol Start/Stop.
2. Tekan tombol SET/CLEAR selama 3 detik.
3. Tekan TOMBOL PENGATURAN WAKTU hingga waktu yang diinginkan telah ditetapkan.
4. Tekan TOMBOL SET/CLEAR.

CATATAN

Periksa indikator untuk A.M. dan P.M.

Pengaturan Timer

1. Pastikan untuk menetapkan waktu saat ini dengan benar pada tampilan remote control.
2. Tekan TOMBOL TIMER ON/OFF untuk mengaktifkan atau menonaktifkan timer.
3. Tekan TOMBOL PENGATURAN WAKTU hingga waktu yang diinginkan telah ditetapkan.
4. Untuk menetapkan waktu yang dipilih, tekan TOMBOL SET/CLEAR dengan mengarahkan remote control pada penerima sinyal.

Untuk membatalkan pengaturan timer

Tekan TOMBOL SET/CLEAR dengan mengarahkan remote control pada penerima sinyal.

(Lampu timer pada unit AC dan tampilan akan mati.)

CATATAN

Pilih satu dari empat tipe pengoperasian berikut.

Timer tertunda off

Timer tertunda on Timer tertunda on dan off

TIMER

* Tekan TIMER ON atau TIMER OFF untuk memeriksa penetapan waktu.

Vertikal / Horizontal Arah aliran udara Control (Opsional)

Atas / bawah aliran udara (Vertikal aliran udara) dapat disesuaikan dengan menggunakan remote kontrol.

1. Tekan tombol START / STOP BUTTON to mulai unit.

2. SWING CHAOS Tekan TOMBOL.

1. The louver akan berayun up & down otomatis

1. Untuk menghentikan Louver dengan sudut yang diinginkan tekan lagi

Kiri The / kanan (Horizontal aliran udara) dapat disesuaikan dengan menggunakan remote control.

1. Tekan tombol START / STOP TOMBOL untuk memulai unit.
2. Tekan aliran udara HORIZONTAL ARAH TOMBOL
3. The louver akan berayun kiri & benar secara otomatis.
4. Untuk menghentikan louver pada yang diinginkan

sudut, tekan

lagi.

CATATAN

• Dengan menekan CHAOS SWING TOMBOL arah aliran udara horisontal berubah secara otomatis berdasarkan kekacauan algoritma untuk mendistribusikan udara dalam ruangan secara merata dan pada saat yang sama untuk membuat tubuh manusia merasa paling nyaman seolah-olah menikmati angin alami.
• Selalu gunakan remote kontrol untuk menyesuaikan atas dan ke bawah arah aliran udara. Manual memindahkan aliran udara vertikal arah Louver dengan tangan dapat merusak mechanism. When unit dimatikan, atas / bawah Louver arah aliran udara akan menutup lubang ventilasi udara sistem.

Mode Sirkulasi Udara

CATATAN

Pengoperasian ini mensirkulasikan udara tanpa pendinginan atau pemanasan. Mode ini dapat diaktifkan dengan menekan TOMBOL PILIHAN MODE PENGOPERASIAN. Setelah sirkulasi udara diaktifkan, Anda dapat memilih kecepatan aliran udara dengan menekan TOMBOL PILIHAN KECEPATAN KIPAS DALAM RUANGAN.

Udara CHAOS (Berubah-ubah) menghemat konsumsi daya dan mencegah pendinginan berlebihan. Kecepatan kipas secara otomatis diubah dari tinggi ke rendah atau sebaliknya, tergantung pada temperatur sekitar.

Fungsi Penyalaan Ulang Otomatis

Fungsi ini berguna dalam situasi kegagalan daya.

Ketika daya tersedia kembali setelah mengalami kegagalan, fitur ini mengembalikan kondisi pengoperasian sebelumnya dan AC akan beroperasi dengan pengaturan yang sama.

CATATAN

Fitur ini diaktifkan dengan pengaturan standar pabrik, namun Anda dapat menonaktifkannya dengan menekan tombol ON/OFF selama 6 detik. Unit akan berbunyi bip dua kali dan lampu indikator (2) akan berkedip 4 kali.

Untuk mengaktifkannya, tekan kembali tombol selama 6 detik. Unit akan berbunyi bip dua kali dan lampu indikator (1) akan berkedip 4 kali.

Perawatan dan Servis

PERHATIAN

Sebelum melakukan pekerjaan perawatan apa pun, matikan daya utama pada sistem, lepaskan pemutus sirkuit dan lepaskan kabel daya.

Unit Dalam Ruangan

Bersihkan unit dengan menggunakan kain lembut kering. Jangan gunakan pemutih atau zat yang dapat mengikis.

▲ PERHATIAN

Jangan gunakan salah satu dari berikut

- Air yang lebih panas dari 40°C. Ini dapat menyebabkan perubahan bentuk dan perubahan warna.

- Zat yang mudah menguap. Ini dapat merusak permukaan AC.

Filter Udara

Filter udara di belakang panel/gril depan harus diperiksa dan dibersihkan satu kali setiap 2 minggu atau lebih sering jika diperlukan. Untuk melepaskan filter lihat diagram penjelasan untuk setiap tipe model. Bersihkan filter dengan menggunakan pembersih vakum atau air sabun hangat. Jika kotoran tidak mudah dihilangkan, cucilah dengan larutan deterjen dalam air hangat-hangat kuku. Jemur sampai kering di tempat teduh setelah dicuci, lalu pasang kembali filter ke posisi semula.

Filter Plasma

Filter plasma di belakang filter udara harus diperiksa dan dibersihkan satu kali setiap 3 bulan atau lebih sering jika diperlukan. Untuk melepaskan filter lihat diagram penjelasan untuk setiap tipe model. Bersihkan filter dengan menggunakan pembersih vakum. Jika filter kotor, cucilah dengan air dan jemur dengan baik di tempat teduh, lalu pasang kembali filter ke posisi semula.

Lepaskan Filter bebas Virus & Alergi dan Filter Rangkap Tiga di belakang filter udara dan jemurlah di bawah sinar matahari selama 2 jam. Lalu masukkan kembali semua filter ini ke posisi semula.

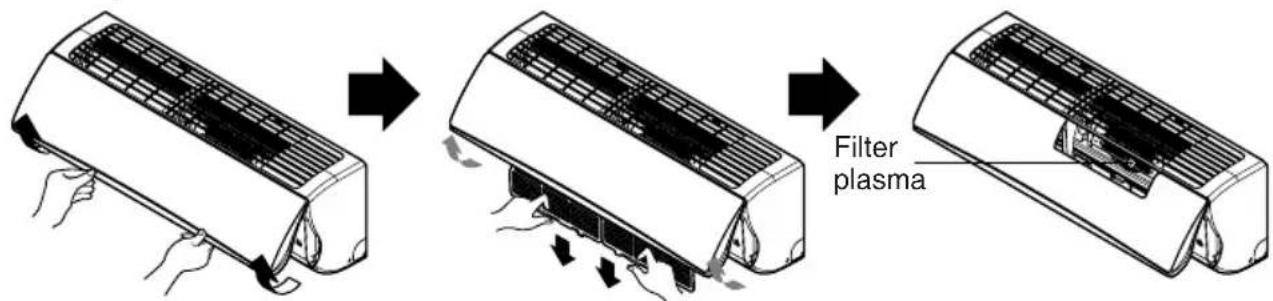

Melepaskan Filter

Buka panel depan seperti yang ditunjukkan.

Lalu tarik tab filter sedikit ke arah depan untuk melepaskan filter udara.

Setelah melepaskan filter udara, lepaskan Filter bebas Virus & Alergi serta plasma dengan sedikit menariknya ke arah bawah.

Filter plasma

PERHATIAN

Jangan menyentuh filter plasma ini dalam waktu 10 detik setelah membuka gril masukan, karena dapat menyebabkan kejutan listrik.

Unit Luar Ruangan

Gulungan pertukaran panas dan ventilasi panel pada unit luar harus diperiksa secara teratur.

Jika tertutup oleh kotoran atau jelaga, pertukaran panas dan ventilasi panel perlu dibersihkan dengan uap oleh petugas profesional.

CATATAN

Gulungan yang kotor atau dihalangi gumpalan kotoran akan mengurangi efisiensi pengoperasian sistem dan menyebabkan biaya pengoperasian yang lebih tinggi.

Tips Pengoperasian!

Jangan mendinginkan ruangan secara berlebihan.

Hal ini tidak baik untuk kesehatan dan boros listrik.

Jaga agar penutup jendela atau tirai tetap tertutup.

Jangan biarkan sinar matahari langsung masuk ke dalam ruangan ketika AC beroperasi.

Jaga agar temperatur ruangan tetap seragam.

Lakukan penyetelan arah aliran udara vertikal dan horizontal untuk memastikan temperatur yang seragam di dalam ruangan.

Pastikan pintu dan jendela tertutup rapat.

Hindari terbukanya pintu dan jendela untuk menjaga kesejukan udara di dalam ruangan.

Bersihkan filter udara secara teratur.

Kotoran penghambat filter udara akan mengurangi aliran udara dan menurunkan efek pendinginan dan anti-lembab. Bersihkan setidaknya satu kali dalam dua minggu.

Sesekali biarkan ruangan mendapatkan ventilasi udara.

Karena jendela selalu tertutup, ada baiknya Anda membukanya sesekali untuk memberikan ventilasi udara ke dalam ruangan.

Gunakan kecepatan kipas yang tinggi untuk pendinginan yang efektif dan cepat.

Unit ini menyediakan kapasitas pendinginan yang baik pada kecepatan kipas yang tinggi.

Fungsi Diagnosis Mandiri

Unit ini dilengkapi dengan kemampuan diagnosis kesalahan di dalamnya. LED unit ( ) akan berkedip jika thermistor mengalami kegagalan fungsi.

Harap hubungi teknisi servis/dealer Anda pada situasi ini

LED Tampilan Kesalahan ( ⭕)	Poin Pemeriksaan
(satu kali)	Thermistor temperatur ruangan dalam terbuka/short.Thermistor temperatur pipa dalam terbuka/short.

Tips Pemecahan Masalah! Hemat waktu dan biaya!

AC dapat beroperasi tidak normal apabila:

Masalah	Hemungkinan Penyebab Tindakan
AC tidak menyala	* Steker AC dilepaskan.	• Pastikan steker AC telah ditancapkan sepenuhnya pada stop kontak.
	* Sekring putus/pemutus sirkuit jatuh.	• Periksa kotak pemutus sirkuit/sekring rumah dan ganti sekring atau reset pemutus sirkuit.
	* Kegagalan daya.	• Jika terjadi kegagalan daya, matikan kontrol mode.Ketika daya telah tersedia, tunggu hingga 3 menit untuk merestart unit AC guna mencegah jatuhnya pemutus sirkuit akibat kelebihan beban kompresor.
	* Tegangan tinggi.	• Jika tegangan tidak biasanya sangat tinggi atau rendah, Pemutus sirkuit akan jatuh.
AC tidak dingin seperti biasanya.	* Aliran udara terhalang.	• Pastikan tidak ada tirai, penutup jendela, atau perabotan yang menutupi bagian depan AC.
	* Fiter udara kotor.	• Bersihkan filter setidaknya setiap 2 minggu. Lihat bagian Perawatan dan Servis.
	* Ruangan panas.	• Ketika AC baru dinyalakan, Anda perlu menunggu beberapa waktu agar ruangan menjadi dingin.
	* Udara dingin keluar.	• Periksa lubang lantai, saluran balik udara dingin, dan tungku yang terbuka yang terbuka.
	* Periksa pengaturan temperatur.	• Pastikan telah benar.
	* Kemungkinan terdapat sumber panas di dalam ruangan.	• Periksa dan pindahkan sumber panas itu atau matikan ketika menggunakan unit AC.

Segera hubungi teknisi servis pada situasi berikut

1. Terjadinya ketidaknormalan apa pun seperti bau terbakar, suara bising, dll. Matikan unit AC dan matikan pemutus sirkuit. Jangan pernah memperbaiki unit AC sendiri atau menyalakan ulang sistem pada kasus tersebut.
2. Kabel daya utama terlalu panas atau mengalami kerusakan.
3. Kode kesalahan dihasilkan oleh diagnosis mandiri.
4. Kebocoran air dari unit dalam ruangan meskipun kelembapan rendah.
5. Kegagalan fungsi switch, pemutus sirkuit (keamanan, ground) atau sekring.

Pengguna harus melakukan pemeriksaan dan pembersihan secara rutin untuk menghindari performa unit yang buruk.

Jika terjadi masalah khusus, pekerjaan harus dilakukan hanya oleh teknisi servis.

LG

Life's Good

PT. LG ELECTRONICS INDONESIA

Kawasan Industri MM2100 Blok G

Cikarang Barat, Bekasi, Jawa Barat 17520

INDONESIA
