PANDUAN PENGGUNA D18RX LG

Cikarang Barat, Bekasi, Jawa Barat 17520

INDONESIA

PANDUAN PEMILIK

PENYEJUK UDARA

Bacalah buku panduan ini dengan seksama sebelum mengoperasikan peralatan Anda dan simpanlah sebagai referensi mendatang.

TIPE: PEMASANGAN DI DINDING

DELUXE INVERTER

MODELS : S18DLV-2

ArtCool Inverter

MODELS : S10ACNV S13ACNV

ArtCool

Berikut ini adalah beberapa kiat yang akan membantu Anda meminimalkan konsumsi daya ketika Anda menggunakan penyejuk udara ini. Anda bisa lebih mengefisienkan penggunaan penyejuk udara Anda dengan membaca instruksi di bawah ini:

• Jangan dinginkan ruangan dalam secara berlebihan. Hal ini akan membahayakan kesehatan Anda dan dapat mengonsumsi listrik lebih banyak.
• Halangilah sinar matahari dengan kerai atau gorden ketika Anda sedang mengoperasikan penyejuk udara.
• Tetap tutup pintu atau jendela rapat-rapat ketika Anda tengah mengoperasikan penyejuk udara.
• Sesuaikan arah aliran udara secara vertikal atau horizontal untuk menyirkulasikan udara dalam ruangan.
• Percepatlah kipas angin untuk mendinginkan atau menghangatkan udara dalam ruangan secara cepat, dalam waktu yang singkat.
• Bukalah jendela secara teratur untuk mendapatkan ventilasi, karena kualitas udara dalam ruangan dapat merosot jika penyejuk udara digunakan selama berjam-jam.
• Bersihkan filter proteksi ganda 2 minggu sekali. Debu dan kotoran yang terkumpul di filter proteksi ganda dapat menghambat aliran udara atau memperlemah fungsi pendinginan / pelembapan.

Untuk catatan Anda

Klipkan kuitansi Anda ke halaman ini, bila sewaktu-waktu Anda memerlukannya untuk membuktikan tanggal pembelian atau untuk keperluan garansi. Tuliskan nomor model dan nomor seri di sini:

Nom or model :

Nomor seri:

Anda dapat menemukannya di label pada bagian sisi setiap unit.

Nama dealer:

Tanggal pembelian:

INSTRUKSI KESELAMATAN PENTING

BACALAH SELURUH INSTRUKSI SEBELUM MENGGUNAKAN

PERALATAN INI.

Patuhilah selalu tindak antisipasi berikut ini untuk menghindari situasi yang berbahaya dan memastikan produk Anda tetap pada kinerja tertinggi.

PERINGATAN

Dapat mengakibatkan cedera serius atau kematian bila petunjuk diabaikan

PERHATIAN

Dapat mengakibatkan cedera ringan atau kerusakan produk bila petunjuk diabaikan

PERINGATAN

• Pemasangan atau perbaikan yang dilakukan oleh orang yang tidak berkualifikasi dapat mengakibatkan bahaya bagi Anda dan orang lain.
  • Pemasangan HARUS sesuai dengan aturan bangunan setempat.
• Informasi yang tercantum di dalam buku panduan ini dimaksudkan untuk digunakan oleh teknisi servis berkualifikasi yang mengenali prosedur keselamatan dan dilengkapi dengan instrumen pengujian dan alat yang tepat.
• Kelalaian membaca secara seksama dan kelalaian mengikuti seluruh instruksi panduan ini dapat mengakibatkan malafungsi peralatan, kerusakan properti, cedera diri, dan/atau kematian.
• Alat ini tidak untuk dipergunakan oleh seseorang (termasuk anak – anak) dengan keterbatasan fisik, keterbatasan mental, atau keterbatasan pengetahuan dan pengalaman, terkecuali dibawah pengawasan seseorang yang bertanggung jawab atas keselamatannya.
• Anak – anak harus diawasi untuk memastikan mereka tidak bermain – main dengan unit AC
• Ketika kabel daya harus diganti, pekerjaan penggantian harus dilakukan oleh teknisi resmi dan hanya menggunakan komponen pengganti yang asli.

Pemasangan

• Gunakan sekering dan pemutus sirkuit standar yang sesuai dengan nilai rating penyejuk udara. Kelalaian melakukan hal ini dapat menimbulkan kejutan listrik atau kegagalan produk.
• Hubungilah pusat servis resmi bila Anda memasang atau memindahkan penyejuk udara. Kelalaian melakukan hal ini dapat menimbulkan cedera serius atau kegagalan produk.

- Gunakan selalu steker daya dan soket dengan terminal arde. Kelalaian melakukan hal ini dapat menimbulkan kejutan listrik atau kegagalan produk

- Pasanglah panel dan penutup kotak kendali dengan aman. Kelalaian melakukan hal ini dapat menimbulkan ledakan atau kebakaran.

- Pasanglah pemutus sirkuit dan stopkontak listrik tersendiri sebelum Anda menggunakan penyejuk udara. Kelalaian melakukan hal ini dapat menimbulkan kejutan listrik atau kegagalan produk.

- Gunakan sekering dan pemutus sirkuit standar yang sesuai dengan nilai rating penyejuk udara. Kelalaian melakukan hal ini dapat menimbulkan kejutan listrik atau kegagalan produk.

- Jangan mengubah atau memperpanjang kabel daya. Jika kabel atau kawat daya tergores atau kulitnya terkelupas atau usang, maka harus diganti. Hal itu dapat menimbulkan kebakaran atau kejutan listrik.

- Berhati-hatilah saat Anda membuka kemasan atau memasang penyejuk udara. Kelalaian melakukan hal ini dapat menimbulkan cedera serius atau kegagalan produk.

- Hubungilah pusat servis resmi bila Anda memasang atau memindahkan penyejuk udara. Kelalaian melakukan hal ini dapat menimbulkan cedera serius atau kegagalan produk.

- Jangan pasang penyejuk udara di permukaan yang tidak stabil atau bila ada kemungkinan bahaya terjatuh. Hal itu dapat menimbulkan kematian, cedera serius, atau kegagalan produk.

Pengoperasian

• Jangan biarkan penyejuk udara beroperasi dalam waktu yang lama ketika kelembapan udara sangat tinggi atau ketika pintu atau jendela dibiarkan terbuka. Kelalaian mematuhi hal ini dapat menimbulkan kegagalan produk.
• Pastikan kabel daya tidak terkelupas atau rusak ketika penyejuk udara beroperasi. Kelalaian melakukan hal ini dapat menimbulkan kebakaran, kejutan listrik, atau kegagalan produk.
• Jangan letakkan benda apa pun di atas kabel daya. Hal itu dapat menimbulkan kejutan listrik atau kegagalan produk.
• Jangan nyalakan atau matikan penyejuk udara dengan mencolokkan atau melepas colokan steker daya. Hal itu dapat menimbulkan kebakaran atau kejutan listrik.
• Jangan menyentuh, mengoperasikan, atau memperbaiki penyejuk udara dengan tangan basah. Hal itu dapat menimbulkan kejutan listrik atau kegagalan produk.
• Jangan letakkan pemanas atau peralatan pemanas lain di dekat kabel daya. Hal itu dapat menimbulkan kebakaran, kejutan listrik, atau kegagalan produk.
• Jangan biarkan ada air yang merembes ke dalam penyejuk udara. Hal itu dapat menimbulkan ledakan atau kebakaran.
• Jangan biarkan ada zat yang mudah terbakar seperti bensin, benzena, dan thinner di dekat penyejuk udara.

Hal itu dapat menimbulkan ledakan atau kebakaran.

• Jangan gunakan penyejuk udara dalam waktu lama di ruang kecil yang tidak berventilasi. Berilah ventilasi pada tempat itu secara teratur. Kelalaian melakukan hal ini dapat menimbulkan ledakan atau kebakaran.
• Ketika ada kebocoran gas, beri ventilasi yang memadai sebelum menggunakan penyejuk udara kembali. Kelalaian melakukan hal ini dapat menimbulkan ledakan atau kebakaran.
• Lepaslah colokan steker daya jika ada suara berisik, bau, atau asap yang keluar dari penyejuk udara. Kelalaian melakukan hal ini dapat menimbulkan ledakan atau kebakaran.
• Hentikan pengoperasian dan tutuplah jendela saat ada badai atau topan. Jika memungkinkan, lepaskan produk dari jendela sebelum topan datang
• Jangan sentuh filter elektrostatis setelah membuka gril depan. Kelalaian melakukan hal ini dapat menimbulkan kejutan listrik atau kegagalan produk.
• Hubungi pusat servis resmi ketika penyejuk udara terendam dalam air karena banjir. Kelalaian melakukan hal ini dapat menimbulkan ledakan atau kebakaran.
  • Berhati-hatilah agar air tidak masuk ke dalam produk
• Pastikan memberikan ventilasi yang memadai ketika penyejuk udara ini dan peralatan pemanas seperti heater digunakan secara bersamaan. Kelalaian melakukan hal ini dapat menimbulkan kebakaran, cedera serius, atau kegagalan produk.
• Matikan daya utama dan lepaskan steker daya ketika Anda membersihkan atau memperbaiki penyejuk udara. Kelalaian melakukan hal ini dapat menimbulkan kematian, cedera serius, atau kegagalan produk.
• Lepaskan steker daya ketika penyejuk udara tidak digunakan dalam waktu lama. Kelalaian mematuhi hal ini dapat menimbulkan kegagalan produk.
• Jangan letakkan benda apa pun di atas penyejuk udara. Hal ini dapat menimbulkan kegagalan produk.
• Untuk pencucian bagian dalam, hubungi Service Center Resmi atau dealer.

Dilarang menggunakan diterjen yg keras sebab akan menimbulkan karat dan kerusakan didalam unit.

Diterjen yang keras dapat juga menyebabkan kerusakan pada produk, kebakaran atau korsleting listrik.

PERHATIAN

Pemasangan

• Pastikan Anda sudah memeriksa adanya kebocoran zat pendingin setelah memasang atau memperbaiki penyejuk udara. Kelalaian mematuhi hal ini dapat menimbulkan kegagalan produk.
• Pasanglah selang penguras dengan baik agar pengurasan air kondensasi dapat berlangsung lancar. Kelalaian mematuhi hal ini dapat menimbulkan kegagalan produk.
• Posisikan produk tetap datar saat memasangnya.
• Pasanglah penyejuk udara sedemikian rupa, sehingga suara berisik dari unit luar atau gas buang tidak mengganggu tetangga. Kelalaian melakukan hal ini dapat menimbulkan konflik dengan tetangga Anda.
• Ketika mengangkut peralatan ini, harus ada setidaknya 2 orang atau lebih, atau forklift. Hal ini dapat menimbulkan cedera serius.
• Jangan pasang penyejuk udar a di tempat yang terpapar ke angin laut (semburan garam) secara langsung. Hal ini dapat menimbulkan kegagalan produk.

Pengoperasian

• Jangan biarkan orang, hewan, atau tanaman terpapar pada angin panas atau dingin dari penyejuk udara. Hal ini dapat menimbulkan cedera serius.
• Jangan gunakan produk untuk tujuan yang khusus, seperti menyimpan makanan, pekerjaan seni, dll. Unit ini adalah penyejuk udara konsumen, bukan sistem pendingin presisi. Hal itu dapat menimbulkan kematian, kebakaran, atau kejutan listrik.
• Jangan hambat masukan atau keluaran aliran udara. Hal ini dapat menimbulkan ledakan atau kegagalan produk.
• Jangan gunakan larutan atau zat pembersih yang kuat ketika Anda membersihkan penyejuk udara, atau air semprotan. Gunakanlah kain yang halus. Hal ini dapat menimbulkan cedera serius atau kegagalan produk.
• Jangan menyentuh komponen logam penyejuk udara saat Anda memindahkan filter udara. Hal ini dapat menimbulkan cedera serius atau kegagalan produk.
• Jangan letakkan benda apa pun di atas penyejuk udara. Hal ini dapat menimbulkan kegagalan produk.
• Masukkan selalu filter dengan akurat setelah membersihkan. Bersihkan filter setiap dua minggu atau lebih sering lagi jika perlu.
• Jangan masukkan tangan atau benda lain ke dalam masukan atau keluaran udara ketika penyejuk udara beroperasi. Hal itu dapat menimbulkan kejutan listrik.
• Jangan meminum air yang dikuras dari penyejuk udara. Hal ini dapat menimbulkan komplikasi kesehatan yang serius.
• Gunakan platform atau tangga yang kokoh ketika Anda membersihkan, merawat, atau memperbaiki penyejuk udara di ketinggian. Kelalaian melakukan hal ini dapat menimbulkan cedera serius atau kegagalan produk.
• Jangan gunakan tipe baterai yang lain bersama baterai remote control unit ini, dan jangan menggunakan baterai lama bersama baterai baru. Kelalaian mematuhi hal ini dapat menimbulkan kegagalan produk.
• Jangan isi ulang atau bongkar baterai. Kelalaian mematuhi hal ini dapat menimbulkan ledakan, kebakaran, atau cedera serius.
• Hentikan penggunaan remote control bila ada kebocoran cairan baterai. Jika kain atau kulit Anda terkena cairan baterai dari kebocoran itu, bilaslah dengan air bersih. Kelalaian mematuhi hal ini dapat menimbulkan cedera serius.
• Jika Anda menelan cairan baterai akibat kebocoran, cucilah bagian dalam mulut Anda seluruhnya, dan periksakan ke dokter. Kelalaian mematuhi hal ini dapat menimbulkan komplikasi kesehatan yang serius.

DAFTAR ISI

2 KIAT MENGHEMAT ENERGI

3 INSTRUKSI KESELAMATAN PENTING

SEBELUM 7 MENGGUNAKAN

7 Komponen

9 Penggunaan remote control

11 - Memasukkan baterai

11 - Memasang dudukan remote control

12 FUNGSI DASAR

12 Mendinginkan ruangan Anda

12 Menghilangkan kelembapan

13 Menganginkan ruangan Anda

13 Menyesuaikan kecepatan kipas

13 Menyesuaikan arah aliran udara

13 Mengatur timer

13 - Mengatur waktu saat ini

14 - Menyalakan penyejuk udara secara otomatis pada waktu tertentu

14 - Mematikan penyejuk udara secara otomatis pada waktu tertentu

14 - Membatalkan pengaturan timer

14 - Mengatur mode tidur

15 Mengubah suhu ruangan dengan cepat

15 Pemurnian udara dalam ruangan

15 - Pengoperasian Auto Clean (Pembersihan Otomatis)

15 Mode perawatan kulit

16 Pengoperasian Pemurnian Plasma (Opsional)

16 Pengoperasian otomatis (Opsional)

17 Pengoperasian Perubahan Metode Otomatis (Auto Changeover) (Opsional)

17 Konversi °C/°F

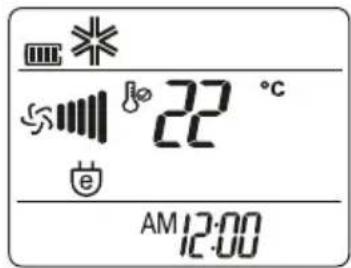

17 Mode pendinginan penghemat energi

17 Kecerahan layar tampilan

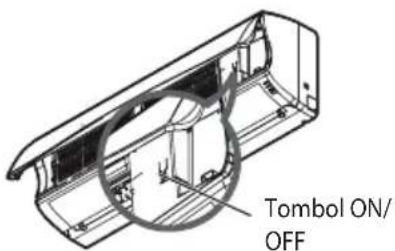

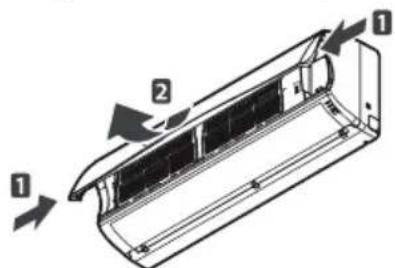

18 Mengoperasikan penyejuk udara tanpa remote control

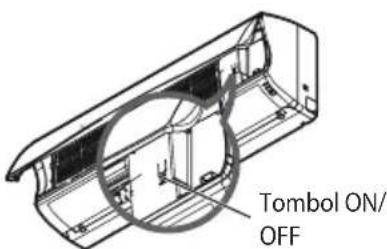

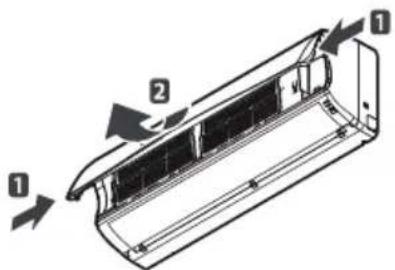

18 Menyalakan ulang penyejuk udara secara otomatis

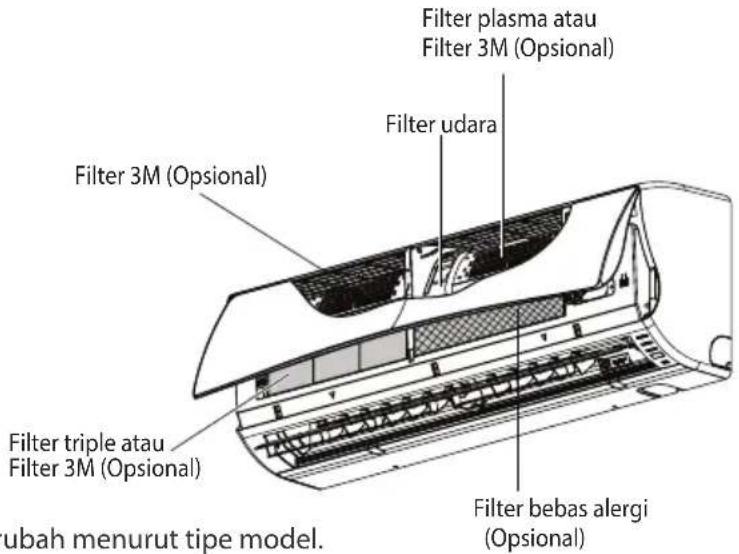

19 PERAWATAN

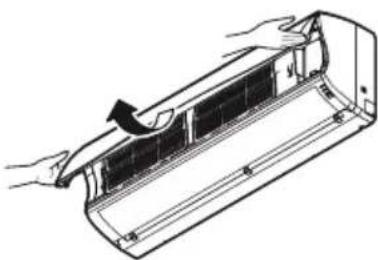

20 Membersihkan filter udara

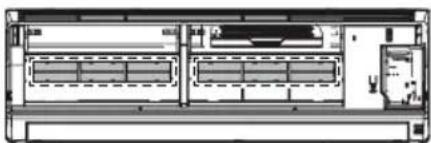

20 Membersihkan filter anti-alergi dan filter triple (Opsional)

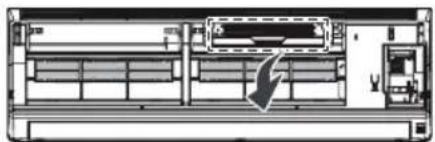

20 Membersihkan filter plasma (Opsional)

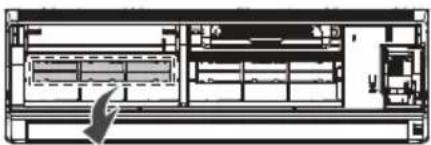

20 Membersihkan filter 3M (Opsional)

21 PEMECAHAN MASALAH

21 Fungsi diagnosis mandiri

21 Sebelum menelepon petugas servis

SEBELUM MENGGUNAKAN

Komponen

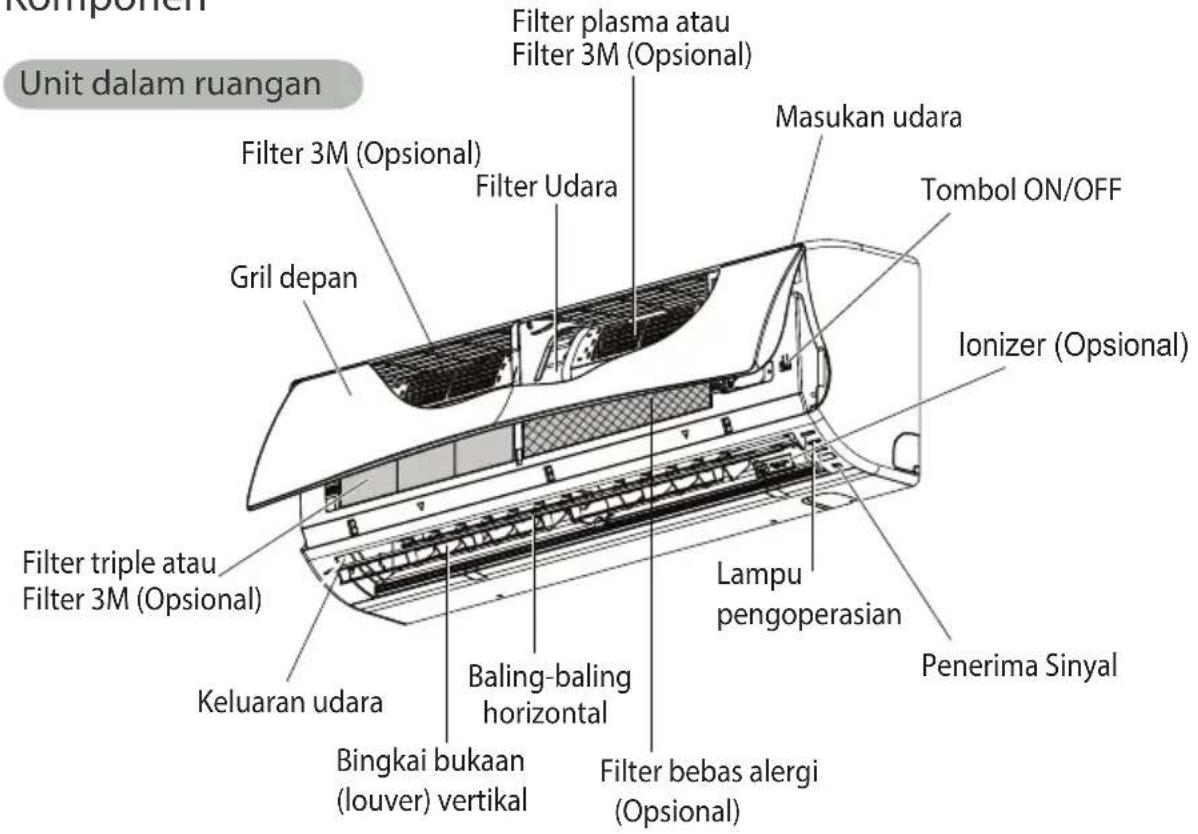

Komponen Unit dalam ruangan Filter 3M (Opsional) Filter 3M (Opsional) Filter udara Gril depan Filter triple atau Filter 3M (Opsional) Keluaran udara Baling-baling horizontal Bingkai bukaan (louver) vertikal Filter double atau Filter 3M (Opsional) Filter plasma atau Filter 3M (Opsional) Masukan udara Tombol ON/OFF Ionizer (Opsional) Lampu pengoperasian Filter bebas alergi (Opsional) Penerima Sinyal

* Fitur ini bisa berubah menurut tipe model.

! CATATAN

Jumlah lampu pengoperasian dan lokasinya dapat bervariasi, tergantung model penyejuk udara.

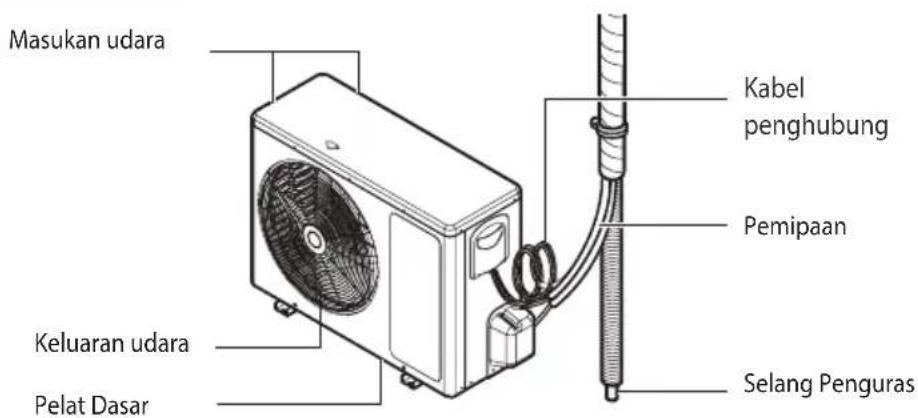

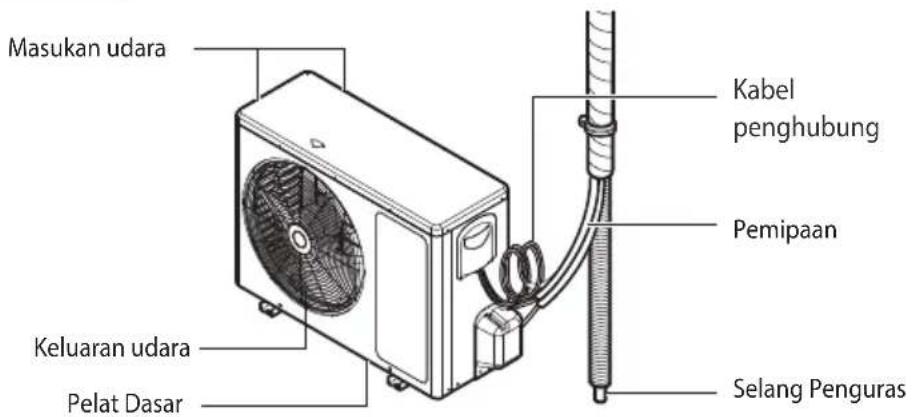

Unit luar ruangan

Masukan udara Keluaran udara Pelat Dasar Kabel penghubung Pemipaan Selang Penguras

* Fitur ini bisa berubah menurut tipe model.

SEBELUM MENGGUNAKAN

Komponen

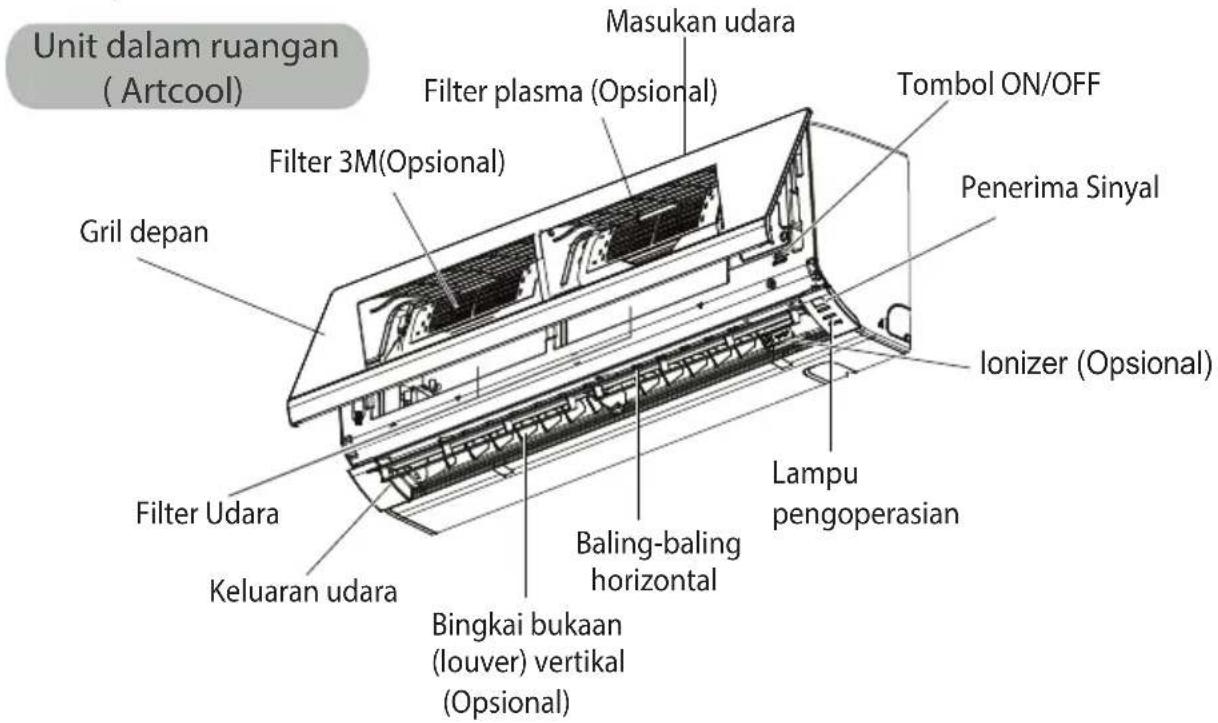

Unit dalam ruangan ( Artcool ) Masukan udara Filter plasma (Opsional) Filter 3M(Opsional) Gril depan Filter Udara Keluaran udara Bingkai bukaan (louver) vertikal (Opsional) Baling-baling horizontal Lampu pengoperasian Ionizer (Opsional) Penerima Sinyal Tombol ON/OFF

* Fitur ini bisa berubah menurut tipe model.

! CATATAN

Jumlah lampu pengoperasian dan lokasinya dapat bervariasi, tergantung model penyejuk udara.

Unit luar ruangan

Masukan udara Keluaran udara Pelat Dasar Kabel penghubung Pemipaan Selang Penguras

* Fitur ini bisa berubah menurut tipe model.

Penggunaan remote control

Anda dapat mengoperasikan penyejuk udara lebih nyaman dengan remote control. Anda dapat menemukan tombol fungsi tambahan di balik penutup remote control.

Remote control nirkabel

Penggunaan remote control

Anda dapat mengoperasikan penyejuk udara lebih nyaman dengan remote control. Anda dapat menemukan tombol fungsi tambahan di balik penutup remote control.

Panel kontrol	Layar tampilan	Deskripsi
	[XX7X]	Tombol Plasma*: Memurnikan udara dengan menghilangkan partikel yang memasuki unit dalam ruangan.
		Tombol sirkulasi udara*: Digunakan untuk menyirkulasikan udara ruangan tanpa mendinginkan atau memanaskan.
[S4TC]		Tombol otomatis mode tidur*: Mengatur pengoperasian otomatis mode tidur.
[TY4T][L1F][TBEZ]		Tombol penyesuaian suhu: Menyesuaikan suhu ruangan ketika mendinginkan dan memanaskan.
[92HC]	-	Tombol On/Of: Mematikan/menghidupkan daya.
		Tombol kipas angin dalam ruangan: Menyesuaikan kecepatan kipas
	[024W][200Y]	Tombol pemilihan mode pengoperasian*: Memilih mode pengoperasian. Operasi pendinginan ( *) / operasi otomatis atau perubahan metode otomatis \ (auto changeover) (AI) / Operasi penghilangan lembap ( ◇ ) / Sirkulasi udara ( ◆ )
		Tombol pemanasan/pendinginan singkat (jet cool/heat)*: Menghangatkan atau mendinginkan suhu di dalam ruangan dalam waktu yang singkat.
[X32T]	-	Mode perawatan kulit : menjaga kelembapan kulit.
	[TAWB]	Tombol arah aliran udara: Menyesuaikan arah aliran udara secara vertikal atau horizontal.
[DYOK]ROOM TEMP		Tombol tampilan suhu: Menampilkan suhu ruangan.
[68HZ]	[72HZ]	Tombol timer: Mengatur waktu saat ini dan waktu mulai / selesai.
[60SS]	[60m][60m]-	Tombol fungsi*: Menyesuaikan waktu dan mengatur fungsi khusus.☐ : Pembersihan otomatis / ☑ : Mengoperasikan pendinginan hemat energi / Menyesuaikan kecerahan layar tampilan unit dalam ruangan
	-	Tombol Set/clear (Setel/hapus): Menyetel atau membatakan fungsi.
◇	-	Tombol reset: Memulai pengaturan penyejuk udara.

* Beberapa fungsi mungkin tidak didukung, tergantung model.

Memasukkan baterai

Masukkan baterai sebelum menggunakan remote control. Tipe baterai yang digunakan adalah AAA (1,5 V) .

1. Lepaskan penutup baterai.

1. Masukkan baterai baru dan pastikan terminal + dan - baterai dipasang dengan benar.

Pasang dudukan di tempat yang tidak terkena sinar matahari langsung untuk melindungi remote control.

1. Pilihlah tempat yang aman dan mudah dijangkau.

2. Pasang dudukan dengan mengencangkan 2 sekrup dengan erat menggunakan obeng.

1. Geser masuk remote control ke dalam dudukannya.

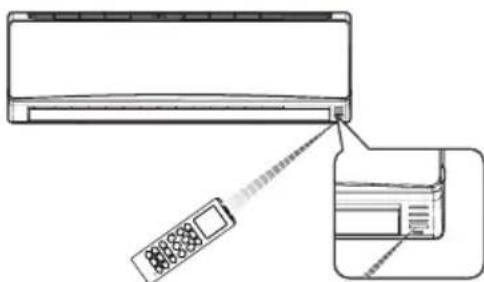

Arahkan remote control ke penerima sinyal di bagian bawah penyejuk udara untuk mengoperasikannya.

• Remote control mungkin dapat mengoperasikan perangkat elektronik lain jika diarahkan padanya. Pastikan untuk mengarahkan remote control ke arah penerima sinyal penyejuk udara.
• Agar pengoperasiannya tetap baik, gunakan kain lembut untuk membersihkan penerima dan pemancar sinyal.

FUNGSI DASAR

Mendinginkan ruangan Anda

(Operasi pendinginan)

1. Tekan ⏻ untuk menyalakan daya.
2. Tekan UCOS berulang-ulang untuk me milih operasi pendinginan.

- * ditampilkan di layar tampilan.

1. Tekan Ⓓ atau Ⓤ untuk mengatur suhu yang diinginkan.

- Kisaran suhu adalah 18°C (64°F) 30°C (86°F).

Menghilangkan kelembapan (Operasi penghilangan lembap)

Mode ini menghilangkan kelebihan uap air dari lingkungan sekitar yang berkelembapan tinggi atau dalam musim hujan, agar dapat mencegah masuknya jamur. Mode ini menyesuaikan suhu ruangan dan kipas angin secara otomatis untuk mempertahankan level kelembapan yang optimal.

1. Tekan Ⓤ untuk menyalakan daya.
2. Tekan NKOL berulang-ulang untuk me milih operasi penghilangan lembap.

△ ditampilkan di layar tampilan.

Water 5:1 AM 12:00

! CATATAN

- Dalam mode ini Anda tidak dapat menyesuaikan suhu ruangan, karena akan disesuaikan secara otomatis. Di samping itu, suhu ruangan tidak ditampilkan di layar tampilan.

Menganginkan ruangan Anda (Operasi Sirkulasi Udara)

Mode ini hanya menyirkulasikan udara dalam ruangan tanpa mengubah suhu ruangan. Lampu pendinginan menyala dalam mode sirkulasi udara.

1. Tekan Ⓤ untuk menyalakan daya.
2. Tombol kipas angin : Tekan FAN untuk menyalakan operasi sirku lasi udara.
   Tombol Mode : Tekan 📂 berulang-ulang untuk memilih operasi sirkulasi udara.

ditampilkan di l ayar tampilan.

AM 12:00

1. Tekan untuk menyesuaikan kipas angin.

Menyesuaikan kecepatan kipas

1. Tekan untuk menyesuaikan kecepatan kipas angin.

- Pilih jika Anda menginginkan udara yang alami. Kecepatan kipas disesuaikan secara otomatis

Ucapan	Kecepatan
	Tinggi
	Sedang
	Rendah
	Angin alami

Menyesuaikan arah aliran udara

1. Untuk menyesuaikan arah aliran secara vertikal, tekan SWING untuk mengubah arah aliran udara secara otomatis.

2. Fungsi ini berlaku hanya untuk Menyalakan/Mematikan.

3. Untuk menyesuaikan arah aliran secara horizontal, tekan SWING untuk mengubah arah aliran udara secara otomatis.

4. Fungsi ini berlaku hanya untuk Menyalakan/Mematikan.

! CATATAN

• Penyesuaian arah aliran udara secara horizontal mungkin tidak didukung, tergantung model.
• Penyetelan pembelok udara secara acak dapat menyebabkan kegagalan produk.
• Jika Anda menyalakan ulang penyejuk udara, unit akan mulai beroperasi dengan arah aliran udara yang disetel sebelumnya, sehingga pembelok udara mungkin tidak sesuai dengan ikon yang ditampilkan di remote control. Bila ini terjadi, tekan atau untuk menyesuaikan kembali arah aliran udara.

Mengatur timer

Anda dapat menggunakan fungsi timer untuk menghemat energi dan menggunakan penyejuk udara dengan lebih efisien.

Mengatur waktu saat ini

1. Tekan SET CLEAR dan tahan lebih dari 3 det ik.
2. Ikon AM/PM berkedip di bawah layar tampilan.

1. Tekan atau untuk memilih waktu.
2. Tekan SET CLEAR untuk menyelesaikan.

Menyalakan penyejuk udara secara otomatis pada waktu tertentu

1. Tekan ON
2. Ikon di bawah ini berkedip di bawah layar tampilan.

1. Tekan atau untuk memilih waktu.

2. Tekan SET CLEAR untuk menyelesaikan.

3. Ketika mengatur timer, waktu saat ini dan ikon ON ditampilkan di layar tampilan, yang menunjukkan bahwa waktu yang diinginkan telah disetel.

Mematikan penyejuk udara secara otomatis pada waktu tertentu

1. Tekan ON – Ikon di bawah ini berkedip di bawah layar tampilan.

1. Tekan atau untuk memilih waktu.
2. Tekan SET CLEAR untuk menyelesaikan.
3. Ketika mengatur timer, waktu saat ini dan ikon OFF ditampilkan di layar tampilan, yang menunjukkan bahwa waktu yang diinginkan telah disetel.

Membatalkan pengaturan timer

Tekan SET CLEAR – Untuk membatalkan seluruh pengaturan timer, tekan SET CLEAR

Mengatur mode tidur

Gunakan mode tidur untuk mematikan penyejuk udara secara otomatis saat Anda tidur.

1. Tekan ON OFF untuk menyalakan daya.
2. Tekan SLEEP
3. Tekan atau untuk memilih jam (hingga 7 jam).
4. Tekan SET CLEAR untuk menyelesaikan.

- ☆ ditampilkan di layar tampilan dalam mode tidur.

* 8 °C 1hr. AM 12:00

! CATATAN

Dalam mode Pendinginan dan Penghilangan Lembap, suhu meningkat sebesar 1°C (2°F) setelah 30 menit dan sebesar 1°C (2°F) lagi setelah 30 menit berikutnya agar tidur Anda lebih nyaman. Suhu meningkat sebesar hingga 2°C (4°F) dari suhu yang sebelumnya disetel.

FUNGSI TINGKAT LANJUT

Penyejuk udara ini menawarkan beberapa fungsi tambahan tingkat lanjut.

Mengubah suhu ruangan dengan cepat (Jet Cool)

Mode ini memungkinkan Anda mendinginkan udara dalam ruangan dengan cepat di musim panas atau menghangatkannya dengan cepat di musim dingin.

1. Tekan Ⓞ untuk menyalakan daya.
2. Tekan
   ON OFF untuk menyalakan daya.

Wire S P0 AM 12:00

- Dalam mode pendinginan singkat, udara berhembus kuat dengan suhu 18°C (64°F).

! CATATAN

• Pendinginan Kuat
• Model C/O
  Aktif dalam Operasi Pendinginan/Penghilangan Kelembapan/Kipas/Kecerdasan Buatan/Pembersihan Otomatis
• Fungsi ini mungkin tidak didukung, tergantung model.

Pemurnian udara dalam

ruangan

Operasi Auto Clean (Pembersihan Otomatis)

Dalam operasi pendinginan dan penghilangan lembap, uap air terbentuk di dalam unit dalam ruangan. Gunakan fungsi auto cleaning (pembersihan otomatis) untuk menghilangkan uap air tersebut.

1. Tekan PLASMA

Editampilkan di layar tampilan.

– Jika Anda mematikan daya, kipas akan beroperasi selama 30 menit dan membersihkan bagian dalam unit dalam ruangan.

! CATATAN

Beberapa tombol tidak dapat digunakan saat mengoperasikan fungsi pembersihan otomatis.

Mode Perawatan Kulit

1. Tekan untuk mengaktifkan daya.
2. Tekan SKIN CARE untuk memilih mode Perawatan Kulit.

- Tidak ada yang berubah pada tampilan layar remote control.

- Fungsi ini beroperasi dengan kecepatan kipas tinggi dan perubahan arah bilah untuk proses kelembaban yang maksimal. Bagaimanapun suhu ruangan tetap tidak berubah.

- Pada mode ini, Anda dapat mengubah pengaturan suhu, kecepatan kipas dan arah baling-baling.

! CATATAN

• Fungsi ini mungkin tidak didukung tergantung modelnya.
• Fungsi ini dapat dioperasikan pada mode Pendinginan, mode Kipas, dan mode Plasma.
• Hasil kelembaban bergantung pada keadaan luar lingkungan.

Pengoperasian Pemurnian Plasma (Opsional)

Pengoperasian pemurnian plasma di kembangkan oleh LG.Operasional ini mengeluarkan ion negatif untuk membuang kontaminasi mikroskopik dan kotoran agar mendapatkan udara yang bersih dan segar.

1. Tekan Ⓞ untuk menyalakan daya.
2. Tekan PLASMA.

- ⚡ ditampilkan di layar tampilan.

• Anda dapat menggunakan fungsi ini dengan menekan ^PLASMA tanpa menghidupkan penyejuk udara.
• Baik lampu plasma maupun lampu pendinginan akan menyala ketika pemurnian plasma dioperasikan.
• Fungsi ini mungkin tidak didukung, tergantung model.

Pengoperasian otomatis (Opsional)

(Kecerdasan buatan)

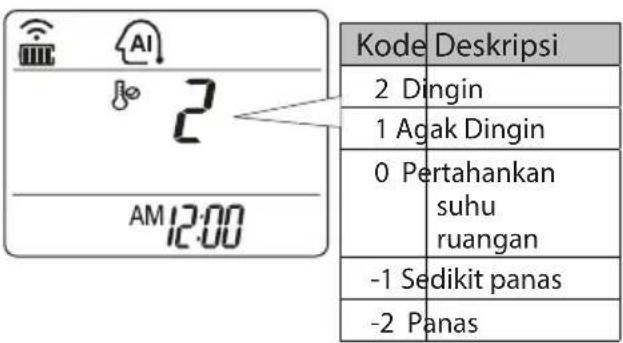

Model pendinginan saja

Dalam mode ini, kecepatan kipas dan suhu disesuaikan secara otomatis, berdasarkan suhu ruangan.

1. Tekan Ⓞ untuk menyalakan daya.
2. Tekan MODE berulang-ulang untuk memilih pengoperasian otomatis.
3. Tekan atau untuk memilih kode operasi yang diinginkan jika suhu lebih tinggi atau lebih rendah daripada suhu yang diinginkan.

Kode Deskripsi 2 Dingin 1 Agak Dingin 0 Pertahankan suhu ruangan -1 Sedikit panas -2 Panas

! CATATAN

• Dalam mode ini, Anda tidak dapat menyetel kecepatan kipas, tapi Anda dapat mengatur pembelok udara agar berputar otomatis.
• Fungsi ini mungkin tidak didukung, tergantung model.

Pengoperasian Perubahan Metode Otomatis (Auto Changeover) (Opsional)

Mode ini mengubah mode pengoperasian secara otomatis untuk mempertahankan suhu yang ditentukan di ±2°C(4°F).

1. Tekan Ⓞ untuk menyalakan daya.
2. Tekan MODE berulang-ulang untuk memilih perubahan metode pengoperasian otomatis.

- ditampilkan di layar tampilan.

1. Tekan atau untuk mengatur suhu yang diinginkan.

- Kisaran suhu adalah 18°C (64°F) - 30°C (86°F).

1. Tekan berulang-ulang untuk memilih kecepatan kipas.

! CATATAN

Fungsi ini mungkin tidak didukung, tergantung model.

Konversi °C/°F

Tekan ROOM (Plasma & Non plasma model)

Atau tekan SAVING (Perawatan kulit model)

Unit ini mengonversikan °C ke °F atau °F ke °C jika TOMBOL Suhu Ruangan ditekan selama 5 detik.

Mode pendinginan penghemat energi

Mode ini meminimalkan konsumsi daya selama pendinginan dan meningkatkan suhu yang ditentukan hingga level optimal agar lingkungan menjadi lebih nyaman.

Suhu otomatis disetel di 22°C (72°F) jika suhu sekitar berada di bawah 22°C (72°F). Suhu dipertahankan jika suhu sekitar berada di atas 22°C (72°F).

1. Tekan CN OFF untuk menyalakan daya.

2. Tekan ⬆ berulang-ulang untuk memilih operasi pendinginan.

3. Tekan E-SAVING. – e ditampilkan di layar tampilan.

• Fungsi ini mungkin tidak didukung, tergantung model.
• Memungkinan untuk menampilkan temperatur yang berbeda antara remote kontrol dan AC selama beroperasi.

Kecerahan layar tampilan

Anda dapat menyesuaikan kecerahan layar tampilan unit dalam ruangan.

1. Tekan atau untuk menyalakan/mematikan layar Tampilan.

! CATATAN

Fungsi ini mungkin tidak didukung, tergantung model.

Mengoperasikan penyejuk udara tanpa remote control

Anda dapat menggunakan tombol On/Off unit dalam ruangan untuk mengoperasikan penyejuk udara bila remote control tidak tersedia. Namun, kecepatan kipas diatur ke tinggi.

1. Buka penutup depan.

- Angkat sedikit kedua sisi penutup.

* Fitur ini bisa berubah menurut tipe model.

1. Tekan tombol ON/OFF

Tombol ON/ OFF

* Fitur ini bisa berubah menurut tipe model.

- Untuk model pendinginan dan pemanasan, mode pengoperasian

Suhu ruangan	Suhu yang ditentukan	Mode pengoperasian
Di atas 21°C(70°F) dan di Bawah 24°C(76°F)	23°C(74°F) Operasi penghilangan lembap
Di atas 24°C(76°F)	22°C(72°F) Operasi pendinginan

- Untuk model pendinginan saja, suhu diatur ke 22°C (72°F).

Menyalakan ulang penyejuk udara secara otomatis

Ketika penyejuk udara dinyalakan kembali setelah terjadi kegagalan daya, fungsi ini akan kembali ke pengaturan sebelumnya. Fungsi ini merupakan pengaturan bawaan pabrik.

Menonaktifkan penyalaan ulang otomatis

1. Buka penutup depan.

- Angkat sedikit kedua sisi penutup.

* Fitur ini bisa berubah menurut tipe model.

1. Tekan tombol On/Off dan tahan selama 6 detik.

- Unit ini akan mengeluarkan bunyi bip dua kali dan lampu akan berkedip 6 kali.

Tombol ON/ OFF

* Fitur ini bisa berubah menurut tipe model. - Untuk mengaktifkan kembali fungsi ini, tekan tombol On/Off dan tahan selama 6 detik. Unit ini akan mengeluarkan bunyi bip dua kali dan lampu akan berkedip 4 kali.

! CATATAN

Jika Anda menekan dan menahan tombol On/Off selama 3 – 5 detik, bukan 6 detik, unit ini akan beralih ke operasi tes. Dalam operasi tes, unit menghembuskan udara yang kuat untuk mendinginkan selama 18 menit dan kembali ke pengaturan bawaan pabrik.

PERAWATAN

Bersihkan produk secara teratur untuk mempertahankan kinerja yang optimal dan mencegah kemungkinan kerusakan.

* Fungsi ini mungkin tidak didukung, tergantung model.

Filter plasma atau Filter 3M (Opsional) Filter udara Filter 3M (Opsional) Filter triple atau Filter 3M (Opsional) ubah menurut tipe model. Filter bebas alergi (Opsional)

* Fitur ini bisa berubah menurut tipe model.

Item	Interval pembersihan	Metode pembersihan
	2 mingguFilter udara	Lihat "Membersihkan filter udara"
Filter Triple*	3 bulan	Lihat "Membersihkan filter anti-alergi dan filter triple."
Filter Anti Virus*	3 bulan	Lihat "Membersihkan filter anti-alergi dan filter triple."
Filter plasma*	3 bulan	Lihat "Membersihkan filter plasma."
Filter 3M *	1 bulan	Lihat "Membersihkan fiter 3M"
Permukaan unit dalam ruangan	Secara teratur	Gunakan kain lembut dan kering. Jangan gunakan zat pengikis atau pemutih.
Unit luar ruangan	Secara teratur	Gunakan uap untuk membersihkan kabel pertukaran panas dan ventilasi panel (hubungi teknisi).

PERHATIAN

• Matikan daya dan cabut steker kabel daya sebelum Anda melakukan perawatan apa pun; bila tidak, hal itu dapat menimbulkan kejutan listrik.
• Jangan gunakan air yang lebih panas dari 40°C(104°F) saat Anda membersihkan filter. Hal ini dapat mengakibatkan perubahan bentuk atau perubahan warna.
• Jangan gunakan zat yang mudah menguap saat Anda membersihkan filter. Hal itu dapat merusak permukaan produk.

! CATATAN

• Lokasi dan bentuk filter bisa berbeda, tergantung model.
• Pastikan untuk membersihkan kabel pertukaran panas unit luar ruangan secara teratur, karena kotoran yang menempel di kabel dapat menurunkan efisiensi operasi atau meningkatkan biaya energi.

Membersihkan filter udara

Bersihkan filter udara 2 minggu sekali ataulebih sering jika perlu.

1. Matikan daya dan cabut steker kabel daya.
2. Buka gril depan.
3. Angkat sedikit kedua sisi penutup.

* Fitur ini bisa berubah menurut tipe model.

1. Tahan knop filter udara, angkat sedikit, dan lepaskan dari unit.

* Fitur ini bisa berubah menurut tipe model.

1. Bersihkan filter dengan pembersih vakum atau dengan air hangat.
2. Jika kotoran sulit dibersihkan, cucilah filter dalam air suam kuku berdeterjen.
3. Jemur filter di tempat teduh.

Membersihkan filter anti-alergi dan filter triple (Opsional)

1. Matikan daya dan cabut steker kabel daya.
2. Buka penutup depan dan lepaskan filter proteksi ganda(lihat "Membersihkan filter proteksi ganda").
3. Tarik keluar filter anti-alergi dan filter triple.

* Fitur ini bisa berubah menurut tipe model.
4. Jemur filter di tempat yang langsung terkena sinar matahari selama 2 jam.

! CATATAN

Lokasi dan bentuk filter bisa berbeda, tergantung model.

Membersihkan filter plasma (Opsional)

1. Matikan daya dan cabut steker kabel daya.
2. Buka penutup depan dan lepaskan filter proteksi ganda(lihat "Membersihkan filter proteksi ganda").
3. Lepaskan filter plasma dalam 10 detik.

* Fitur ini bisa berubah menurut tipe model.
4. Gunakan pembersih vakum untuk menghlangkan segala kotoran. - Jika kotoran sulit dibersihkan, cucilah filter dalam air suam kuku.
5. Jemur filter di tempat teduh.

Membersihkah fiter 3M (Opsional)

Bersihkan filter 3M setiap butan dan ganti filter setiap 6 butan.

1. Matikan daya dan cabut steker kabel daya.
2. Buka gril dapan dan filer udara. (Lihat "Membersihkan filer udara")
3. Tarik keluar filter 3M.

* Fitur ini bisa berubah menurut tipe model.
4. Gunakan vacuum cleaner untuk menghilangkan kotoran. Jangan mencuci filter 3M. Dengan air, Karena filter dapat rusak.

! CATATAN

• Lokasi filter/saringan air mungkin berbeda (sesuai model).
• Jenis Plasma Filter, Filter 3M multi proteksi dan 3M mikro proteksi hanya tersedia dibeberapa model.
• Filter 3M multi proteksi dapat ditempatkan dalam 2 posisi (tergantung/sesuai model)

PEMECAHAN MASALAH

Fungsi diagnosis mandiri

Produk ini memiliki fungsi diagnosis mandiri yang sudah terpasang. Jika terjadi kesalahan, lampu unit dalam ruangan akan berkedip dalam selang 2 detik. Jika terjadi, hubungi pusat servis atau dealer setempat.

Sebelum menelepon petugas servis

Periksalah hal berikut sebelum Anda menghubungi pusat servis. Jika masalah tidak terselesaikan, hubungilah pusat servis di tempat Anda.

Masalah	Kemungkinan penyebab	Tindakan koreksi
Ada bau terbakar dan suara yang aneh dari dalam unit.	-	Matikan penyejuk udara, lepaskan steker kabel daya, dan hubungi pusat servis.
Ada kebocoran air dari unit dalam ruangan meskipun level kelembapan rendah.
Kabel daya rusak atau menghasikan panas berlebihan.
Ada sakelar, pemutus sirkuit (pengaman, arde) atau sekring yang tidak berfungsi baik.
Penyejuk udara tidak hidup.	Steker penyejuk udara belum dipasang.	Periksa apakah kabel daya sudah dipasang ke stopkontaknya.
	Sekring putus atau suplai daya terblokir.	Gantilah sekring dan periksa apakah pemutus sirkuit tersangkut.
	Telah terjadi kegagalan daya.	Matikan penyejuk udara saat kegagalan daya terjadi. Bila daya sudah hidup lagi, tunggulah 3 menit, dan nyalakan kembali penyejuk udara.
	Voltase terlalu tinggi atau terlalu rendah.	Periksalah apakah pemutus sirkuit tersangkut.
	Penyejuk udara mati otomatis pada waktu yang ditentukan sebelumnya.	Tekan kembali tombol daya.
Penyejuk udara tidak mengeluarkan udara dingin.	Udara tidak tersirkulasi dengan benar.	Pastikan tidak ada gorden, kerai, atau perabotan yang menghambat bagian depan penyejuk udara.
	Filter udara kotor.	Bersihkan filter udara 2 minggu sekali.Lihat “Membersihkan filter udara ” untuk informasi lebih lanjut.
	Suhu ruangan terlalu tinggi.	Di musim panas, perlu waktu untuk mendinginkan udara di dalam ruangan. Bila demikian, pilihlah operasi jet cool untuk mendinginkan udara di dalam ruangan dengan singkat.
	Udara dingin keluar dari dalam ruangan.	Pastikan tidak ada udara dingin keluar melalui titik-titik ventilasi ruangan.
	Suhu yang diinginkan lebih tinggi dibanding suhu yang disetel.	Aturlah suhu yang diinginkan ke level yang lebih rendah dari suhu saat ini.
	Ada sumber panas di sekitar.	Hindari penggunaan generator panas seperti kompor gas atau oven listrik saat penyejuk udara dioperasikan.
	Operasi sirkulasi udara telah dipilih	Dalam operasi sirkulasi udara, udara berhembus dari penyejuk udara tanpa mendinginkan atau memanaskan udara dalam ruangan. Alihkan mode pengoperasian ke operasi pendinginan.
Anda tidak bisa mengatur kecepatan kipas angin.	Operasi otomatis, operasi singkat (jet), atau operasi penghilangan lembap telah dipilih.	Dalam mode operasi tertentu, seperti mode operasi penghilangan lembap atau jet, Anda tidak dapat mengatur kecepatan kipas. Pilihlah mode operasi yang membuat Anda dapat mengatur kecepatan kipas.
Anda tidak bisa mengatur suhu.	Operasi sirkulasi udara atau operasi jet telah dipilih	Dalam mode operasi tertentu, seperti mode operasi sirkulasi udara atau jet, Anda tidak dapat mengatur suhu. Pilihlah mode operasi yang membuat Anda dapat mengatur suhu.

LG

Life's Good

PT. LG ELECTRONICS INDONESIA

Kawasan Industri MM2100 Blok G

Cikarang Barat, Bekasi, Jawa Barat 17520

INDONESIA
