PANDUAN PENGGUNA SN05ICEX LG

Cikarang Barat, Bekasi, Jawa Barat 17520

INDONESIA

Panduan Pengguna

AC

Silakan baca buku petunjuk ini dengan seksama sebelum operasi.

Menetapkan dan mempertahankan Anda untuk referensi di masa mendatang.

TYPE : AC Dinding

C. Pengenalan Produk 7

Unit Dalam Ruangan....7

Lampu Indikasi Pengoperasian......7

Unit Luar Ruangan....7

D. Instruksi Pengoperasian 8

Bagaimana memasang Baterai......8

Remote Control Nirkabel

Perawatan....8

Metode Pengoperasian......8

Remote Control Nirkabel....9

Mode Pengoperasian....10

Pengoperasian Pengeringan

Udara yang Sehat....11

Pengoperasian Sirkulasi Udara....12

Pengoperasian Auto Clean....12

Pengoperasian Purifikasi Udara

NEO PLASMA....12

Mode Pendinginan Hemat Energi....13

Kecerahan Display....13

Mengatur Waktu Aktual......13

Pengaturan Timer....14

Untuk membatalkan pengaturan timer....14

E. Perawatan dan Servis.... 18

Unit Dalam Ruangan....18

Unit Luar Ruangan....19

Tips Pengoperasian! 19

Fungsi Diagnosis Otomatis......19

Tips Penelusuran Gangguan! Hemat

waktu dan uang!......20

Hubungi segera layanan servis

Anda dapat melihatnya pada label yang ada di sisi masing-masing unit.

Nama Dealer

Tanggal Pembelian

Lampirkan lembar kuitansi pada halaman ini bila diperlukan sebagai bukti tanggal pembelian atau untuk keperluan garansi.

BACA PANDUAN INI

Di dalam buku panduan ini, Anda akan menemukan beberapa tips bermanfaat tentang cara menggunakan dan memelihara AC Anda dengan benar. Hanya perlu sedikit melakukan perawatan preventif, Anda akan dapat menghemat waktu dan uang secara signifikan selama masa pemakaian AC.

Anda akan menemukan jawaban-jawaban atas masalah-masalah umum yang terjadi di bagian tips penelusuran gangguan. Jika Anda membaca bagan Tips Penelusuran Gangguan terlebih dahulu, Anda mungkin tidak perlu menghubungi layanan servis sama sekali.

PRECAUTION

• Hubungi teknisi servis resmi untuk perbaikan atau perawatan unit ini.
• Hubungi pemasang AC untuk memasang unit ini.
• AC ini tidak boleh digunakan oleh anak-anak atau orang cacat tanpa pengawasan.
• Anak-anak harus diawasi agar tidak bermain-main dengan AC.
• Jika kabel daya harus diganti, mintalah teknisi terlatih untuk melakukannya dengan menggunakan hanya suku cadang asli.

Untuk mencegah terjadi cedera pada pengguna atau orang lain dan kerusakan unit, instruksi berikut harus diikuti.

Pengoperasian yang tidak benar karena mengabaikan instruksi yang diberikan akan menimbulkan cedera atau kerusakan. Tingkat risiko yang ditimbulkan dikategorikan melalui indikasi berikut.

AWAS

Simbol ini mengindikasikan kemungkinan kematian atau cedera serius.

PERHATIAN

Simbol ini mengindikasikan kemungkinan cedera atau kerusakan.

Pastikan tidak dilakukan.

Gunakan selalu konektor dan soket daya dengan terminal ground.

- Ada risiko tersengat listrik.

Untuk pekerjaan kelistrikan, hubungi dealer, penjual, teknisi listrik terlatih, atau Pusat Servis Resmi. Jangan lakukan sendiri pembongkaran dan perbaikan produk.

- Ada risiko kebakaran atau sengatan listrik.

Gunakan pemutus atau sekring dengan nilai yang benar.

- Ada risiko kebakaran atau tersengat listrik.

Jangan pasang produk pada dudukan pemasangan yang rusak. Pastikan area pemasangan tidak mengalami deteriorasi karena dimakan usia.

- Hal tersebut dapat menyebabkan produk jatuh.

Pada unit luar ruangan, kapasitor penaik menyuplai listrik tegangan tinggi ke komponen kelistrikan. Pastikan arus listrik di kapasitor dikosongkan sepenuhnya sebelum melakukan perbaikan.

- Kapasitor yang masih dialiri arus dapat mengakibatkan sengatan listrik.

Jangan gunakan pemutus sirkuit yang rusak atau dengan nilai tidak memadai. Gunakan pemutus dan sekring dengan nilai yang sesuai.

- Ada risiko kebakaran atau tersengat listrik.

Selalu hubungkan produk ke ground sesuai diagram kabel. Jangan hubungkan kabel ground ke pipa gas atau air, batang penangkal petir, atau kabel ground telepon.

- Ada risiko kebakaran atau tersengat listrik.

Jangan modifikasi atau memanjangkan kabel daya. Jika kabel daya tergores atau terkelupas atau rusak, ganti kabel.

- Ada risiko kebakaran atau tersengat listrik.

Jangan pernah memasang unit luar ruangan pada dudukan yang bergerak atau di tempat tidak kokoh yang dapat menyebabkan unit jatuh.

- Unit luar ruangan yang jatuh dapat menyebabkan kerusakan atau cedera atau bahkan kematian seseorang.

Saat memasang unit, gunakan perlengkapan pemasangan yang disertakan bersama produk.

- Jika tidak, unit dapat jatuh dan menyebabkan cedera serius.

Jangan gunakan pemutus sirkuit multiguna. Selalu gunakan peralatan ini pada pemutus sirkuit yang sesuai.

- Jika hal ini diabaikan dapat menyebabkan sengatan listrik atau kebakaran.

Pasang panel dan penutup kotak kontrol dengan kencang.

- Ada risiko kebakaran atau sengatan listrik karena debu, air, dsb.

Untuk pemasangan, pelepasan, atau pemasangan kembali, hubungi selalu dealer atau Pusat Servis Resmi.

- Ada risiko kebakaran, sengatan listrik, ledakan, atau cedera.

- Ada risiko kebakaran atau tersengat listrik.

Pastikan untuk menggunakan hanya komponen yang tercantum dalam daftar komponen servis. Jangan pernah coba-coba memodifikasi peralatan.

- Penggunaan komponen yang tidak tepat dapat menyebabkan sengatan listrik, menghasilkan panas yang sangat berlebih atau kebakaran.

Koneksi perkabelan dalam ruangan/luar ruangan harus dikencangkan dengan kuat dan kabel harus diarahkan dengan benar sehingga kabel tidak dapat dilepaskan dari terminal koneksi.	Buang bahan-bahan kemasan di tempat yang aman, seperti baut, paku, baterai, benda-benda yang patah dsb setelah pemasangan atau servis dan kemudian r obek atau buang kantung plastik kemasan.	Pastikan untuk memeriksa konektor kabel daya tidak kotor, tidak kendur atau patah dan pasang konektor sepenuhnya.
• Koneksi yang tidak tepat atau kendur dapat menimbulkan panas atau kebakaran.	• Anak-anak dapat menjadikan benda-benda tersebut sebagai mainan dan menyebabkan cedera.	• Konektor daya yang kendur atau patah dapat menyebabkan sengatan listrik atau kebakaran.
Pastikan untuk memeriksa refrigeran yang akan digunakan. Baca label pada produk.	Jangan gunakan kabel daya, konektor, atau soket kendur yang rusak.	Jangan sentuh, operasikan, atau perbaiki produk dengan tangan basah. Pegang konektor dengan tangan saat melepaskannya.
• Refrigeran yang tidak sesuai dapat mencegah unit tidak beroperasi normal.	• Jika hal ini diabaikan dapat menyebabkan kebakaran atau sengatan listrik.	• Ada risiko sengatan listrik atau kebakaran.
Jangan letakkan pemanas atau perlengkapan pemanas lainya di dekat kabel daya.	Jangan biarkan air mengenai komponen listrik. Pasang unit di tempat yang jauh dari sumber air.	Jangan simpan atau gunakan atau bahkan membiarkan gas yang dapat terbakar atau mudah terbakar di dekat produk.
• Ada risiko kebakaran atau sengatan listrik.	• Ada risiko kebakaran, kegagalan produk, atau sengatan listrik.	• Ada risiko kebakaran.
Jangan gunakan produk di ruangan tertutup yang sempit dalam jangka waktu lama. Lakukan pergantian udara dengan teratur.	Jangan buka gril depan selama produk dioperasikan. (Jangan sentuh filter elektrostatik pada unit jika ada.)	Jika keluar bunyi aneh, bau tidak enak, atau asap dari produk, segera matikan unit pemutus atau cabut kabel catu daya.
• Kandungan zat oksigen dapat berkurang dan dapat menganggu kesehatan Anda.	• Ada risiko cedera fisik, sengatan listrik, atau kegagalan produk.	• Ada risiko sengatan listrik atau kebakaran.
Lakukan pertukaran udara dari waktu ke waktu saat dioperasikan bersama dengan kompor, atau elemen pemanas dsb.	Matikan daya utama dan putuskan koneksi unit saat produk dibersihkan atau diperbaiki.	Jika produk tidak akan digunakan dalam waktu lama, cabut konektor catu daya atau matikan unit pemutus.
• Kandungan zat oksigen dapat berkurang dan dapat menganggu kesehatan Anda.	• Ada risiko sengatan listrik.	• Ada risiko kerusakan atau kegagalan produk, atau pengoperasian yang tidak diinginkan.
Pastikan tidak seorang pun terutama anak-anak dapat menginjak atau jatuh mengenai unit luar ruangan.	Pastikan kabel daya tidak dapat ditarik atau rusak selama pengoperasian.	Jangan letakkan APA PUN di kabel daya.
• Hal ini dapat menyebabkan cedera atau kerusakan produk.	• Ada risiko kebakaran atau tersengat listrik.	• Ada risiko kebakaran atau tersengat listrik.

Jangan pasang atau mencabut konektor catu daya untuk menyalakan atau mematikan unit.

- Ada risiko kebakaran atau tersengat listrik.

Jika ada kebocoran gas, matikan gas dan buka jendela untuk melakukan pergantian udara sebelum menyalakan produk tersebut.

- Jangan gunakan telepon atau memutar switch ke posisi ON atau OFF. Ada risiko ledakan atau kebakaran.

PERHATIAN

Dua orang atau lebih harus mengangkat dan memindahkan produk.

- Hindari terjadinya cedera pada seseorang.

Pastikan permukaan rata saat memasang produk.

- Untuk mencegah getaran atau bunyi bising.

Jangan pasang produk dengan posisi mengarah langsung ke udara laut (terkena garam).

- Hal tersebut dapat menyebabkan korosi pada produk.

Jangan pasang produk di mana bunyi berisik atau udara panas dari unit luar ruangan dapat merusak atau mengganggu lingkungan tetangga.

- Hal tersebut dapat menyebabkan masalah bagi tetangga Anda dan akhirnya menimbulkan pertengkaran.

Pasang selang penguras untuk memastikan bahwa air kondensasi dikuras dengan benar.

- Koneksi yang buruk dapat menyebabkan kebocoran air.

Selalu periksa apakah ada kebocoran gas (refrigeran) setelah pemasangan atau perbaikan produk.

- Level refrigeran yang rendah dapat menyebabkan kegagalan produk.

Jangan gunakan produk untuk tujuan tertentu seperti mengawetkan makanan, pekerjaan seni, dsb. Produk ini merupakan AC pelanggan, bukan sistem refrigeran yang akurat.	Jangan hambat inlet atau outlet aliran udara.	Gunakan kain yang lembut untuk membersihkan. Jangan gunakan detergen, cairan yang keras atau cipratan air dsb.
• Ada risiko kerusakan atau kehilangan properti.	• Hal ini dapat menyebabkan kegagalan produk.	• Ada risiko kebakaran, sengatan listrik, atau kerusakan pada komponen plastik pada produk.
Jangan sentuh komponen metal produk saat melepaskan filter udara.	Jangan injak atau letakkan apa pun pada produk. (unit luar ruangan)	Masukkan selalu filter dengan kencang setelah membersihkan. Bersihkan filter setiap dua minggu atau lebih sering jika diperlukan.
• Ada risiko cedera.	• Ada risiko cedera atau kegagalan produk.	• Filter yang kosong akan mengurangi efisiensi.
Jangan memasukkan tangan atau objek lain melalui inlet atau outlet udara saat produk beroperasi.	Berhati-hatilah saat membongkar dan memasang produk.	Jika gas refrigeran bocor selama perbaikan, jangan sentuh gas refrigeran yang keluar.
• Komponen tajam dan bergerak dapat menyebabkan cedera.	• Tepi yang tajam dapat menyebabkan cedera.	• The refrigernat gas can cause frostbite (cold burn)
Jangan miringkan unit saat memindahkan atau melepaskannya.	Jangan campur udara atau gas selain refrigeran yang telah ditentukan untuk digunakan pada sistem.	Jika gas refrigeran bocor selama pemasangan, lakukan segera pergantian udara di area yang bersangkutan.
• Air kondensasi di dalam wadahnya dapat tumpah.	• Udara yang memasuki sistem refrigeran akan menyebabkan tekanan yang sangat tinggi dan mengakibatkan perlengkapan rusak atau timbul cedera.	• Jika tidak dilakukan dapat membahayakan kesehatan Anda.
Membongkar unit, menangani oli refrigeran oil dan komponen harus dilakukan sesuai dengan standardisasi setempat dan nasional.	Ganti semua baterai di remote control dengan tipe yang sama. Jangan kombinasikan baterai lama dan baterai baru atau baterai dengan tipe yang berbeda-beda.	Jangan isi ulang atau membongkar baterai. Jangan buang baterai ke dalam api.
	• Ada risiko kebakaran atau kegagalan produk.	• Baterai dapat terbakar atau meledak.
Jika cairan dari baterai mengenai kulit atau baju Anda, segera basuh atau cuci dengan air bersih. Jangan gunakan remote jika baterai bocor.	Jika cairan dari baterai tertelan, sikat gigi Anda dan kunjungi dokter. Jangan gunakan remote jika baterai bocor.	Jangan operasikan AC dalam jangka waktu lama jika kelembapan udara sangat tinggi dan pintu atau jendela dibiarkan terbuka.
• Bahan kimiawi dalam baterai dapat menyebabkan luka bakar atau gangguan kesehatan lainnya.	• Bahan kimiawi dalam baterai dapat menyebabkan luka bakar atau gangguan kesehatan lainnya.	• Moisture may condense and wet or damage furniture.
Jangan biarkan kulit Anda atau anak-anak atau tanaman terkena hisapan udara dingin atau panas.	Jangan meminum air yang dikuras dari produk.	Gunakan bangku atau tangga yang kokoh saat membersihkan, melakukan perawatan, atau memperbaiki produk yang dipasang di ketinggian.
• Hal ini dapat membayakan kesehatan Anda.	• Air tersebut tidak higienis dan dapat menyebabkan masalah kesehatan yang serius.	• Berhati-hatilah dan hindari timbulnya cedera.

Keamanan Elektrik

AWAS

• Peralatan ini harus dihubungkan ke ground dengan benar.
  Untuk meminimalisir risiko tersengat listrik, Anda harus selalu menghubungkannya ke outlet yang memiliki koneksi ke ground.
• Jangan memotong atau melepaskan konektor ground dari konektor daya.
• Menghubungkan terminal ground adaptor ke baut penutup stop kontak dinding tidak berarti perangkat telah terhubung ke ground kecuali baut penutup dari bahan metal dan tidak diinsulasi, dan stop kontak dinding dihubungkan ke ground melalui perkabelan rumah.
• Jika Anda ragu apakah AC telah terhubung ke ground dengan benar, mintalah teknisi terlatih untuk memeriksa stop kontak dinding dan sirkuit.

Penggunaan Sementara Adaptor

Kami sangat tidak menganjurkan penggunaan adaptor karena dapat membahayakan. Untuk koneksi sementara, gunakan hanya adaptor yang asli, yang dapat ditemukan di banyak toko perlengkapan setempat. Pastikan slot yang besar di adaptor berada lurus dengan slot besar di stop kontak untuk koneksi polaritas yang benar.

Untuk mencabut kabel daya dari adaptor, pegang kabel daya dengan satu tangan dan tangan lainnya memegang adaptor untuk mencegah terminal ground rusak. Jangan sering mencabut kabel daya karena ini dapat menyebabkan kerusakan pada terminal ground.

AWAS

- Jangan pernah gunakan perlengkapan dengan adaptor yang rusak.

Penggunaan Sementara Kabel Ekstensi

Kami sangat tidak menyarankan penggunaan kabel ekstensi karena dapat membahayakan.

AWAS

Perlengkapan ini harus dipasang sesuai dengan standardisasi perkabelan setempat. Panduan ini berfungsi sebagai panduan untuk memaparkan fitur produk.

Simbol ini memberi peringatan kepada Anda tentang risiko tersengat listrik.

Simbol ini memberi peringatan kepada Anda tentang bahaya yang dapat menyebabkan AC rusak.

CATATAN

Simbol ini mengindikasikan catatan khusus.

Pengenalan Produk

Berikut adalah pengenalan singkat tentang unit dalam dan luar ruangan.

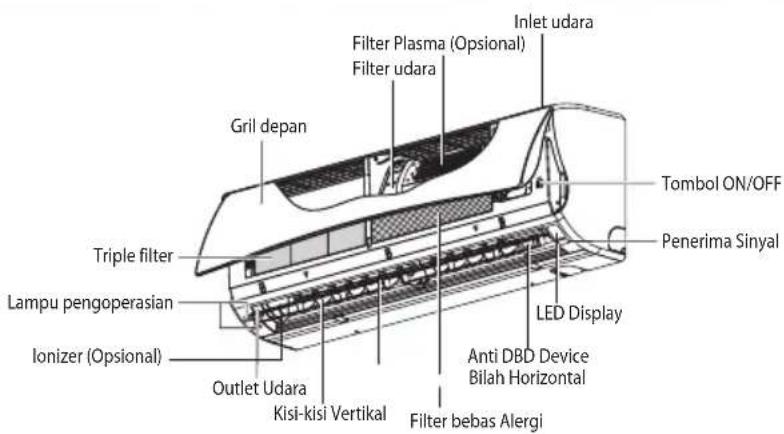

Unit Dalam Ruangan

Inlet udara Filter Plasma (Opsional) Filter udara Gril depan Triple filter Lampu pengoperasian Ionizer (Opsional) Outlet Udara Kisi-kisi Vertikal Inlet udara Tombol ON/OFF Penerima Sinyal LED Display Anti DBD Device Bilah Horizontal Filter bebas Alergi

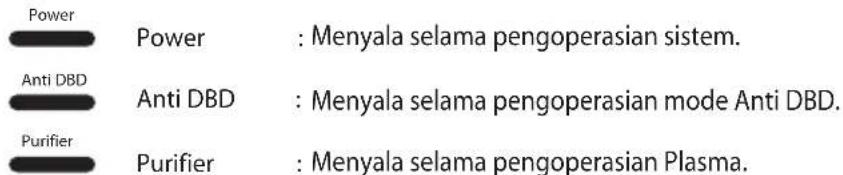

Lampu Indikasi Pengoperasian

Power Anti DBD Purifier Power : Menyala selama pengoperasian sistem. Anti DBD : Menyala selama pengoperasian mode Anti DBD. Purifier : Menyala selama pengoperasian Plasma.

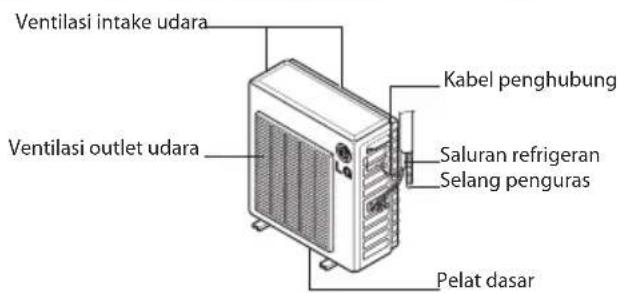

Unit Luar Ruangan

Ventilasi intake udara Kabel penghubung Saluran refrigeran Selang penguras Ventilasi outlet udara Pelat dasar

Instruksi Pengoperasian

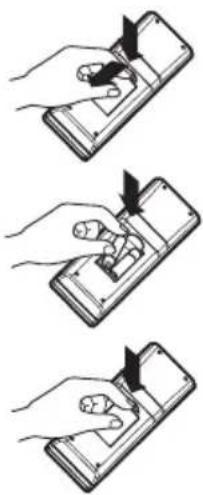

Cara Memasang Baterai

1. Lepaskan penutup baterai dengan menariknya sesuai arah tanda panah.
2. Pasang baterai baru dengan memastikan bahwa sisi (+) dan (-) baterai berada di posisi yang benar.
3. Pasang kembali penutup baterai dengan menggesernya kembali ke posisinya.

CATATAN

1. Selalu gunakan/ganti baterai dengan tipe baterai yang sama.
2. Jika sistem AC tidak ingin digunakan dalam waktu yang cukup lama, lepaskan baterai untuk menghemat masa pakainya.
3. Jika layar display remote control mulai memudar, ganti kedua baterai.
4. Gunakan baterai dengan tipe 2 AAA (1,5 volt).

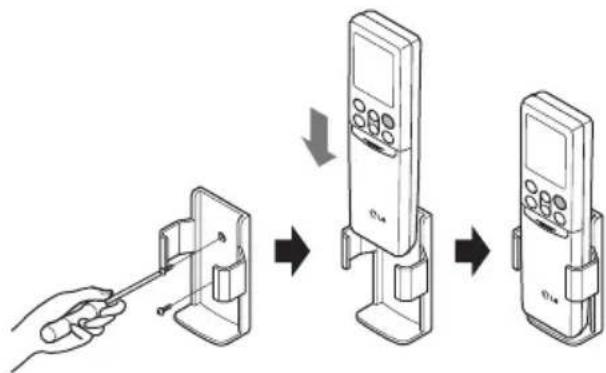

1. Pilih lokasi tepat yang aman & mudah dijangkau.
2. Pasang kencang dudukan remote di dinding atau lokasi lainnya dengan sekrup yang tersedia.
3. Masukkan remote control ke dalam dudukannya.

CATATAN

1. Remote control tidak boleh terpapar langsung oleh sinar matahari.
2. Unit pengirim & penerima sinyal harus tetap bersih agar sistem komunikasi tetap baik. Gunakan kain lembut untuk membersihkan bagian tersebut.
3. Jika beberapa peralatan lain juga dioperasikan dengan remote control, ubah posisinya atau tanyakan kepada staf servis.

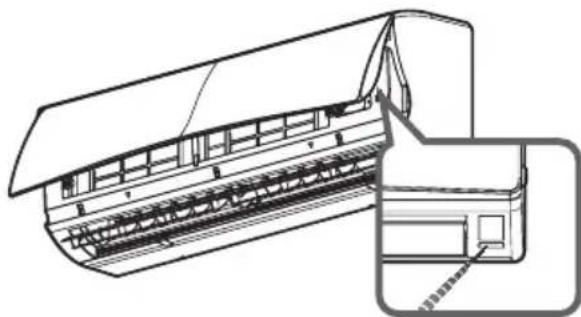

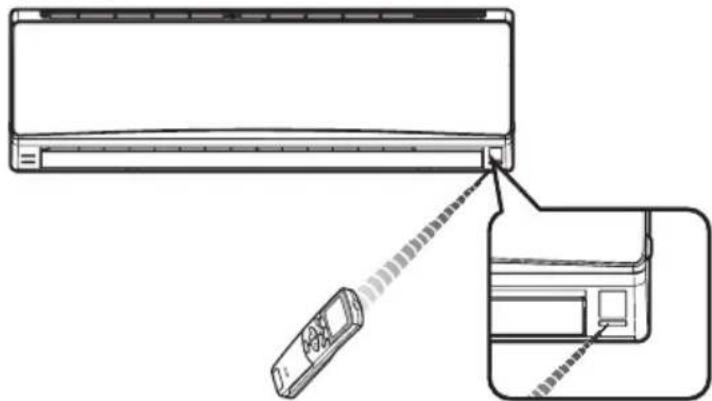

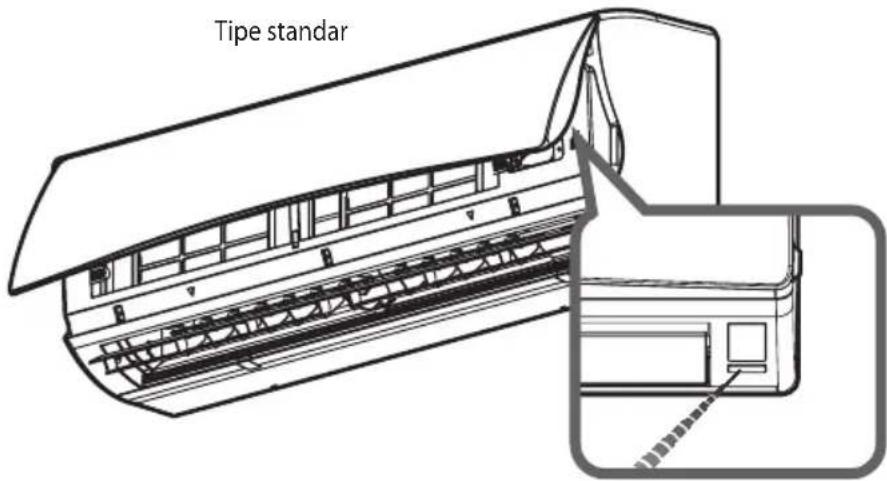

1. Unit penerima sinyal berada di bagian dalam unit.
2. Arahkan remote control ke unit untuk mengoperasikannya. Tidak boleh ada benda apa pun yang menghalangi unit dan remote control.

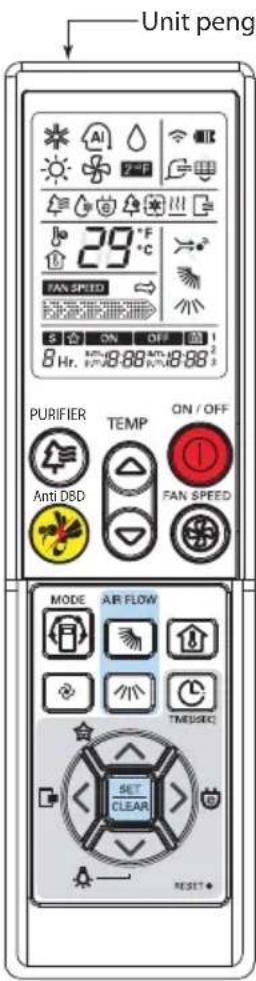

Sistem pengontrolan akan terlihat seperti berikut.

TOMBOL ON/OFF Digunakan untuk mengaktifkan/menonaktifkan AC.
TOMBOL SELEKSI MODE PENGOPERASIAN Digunakan untuk memilih mode pengoperasian.
TOMBOL PENGATURAN SUHU RUANGAN Digunakan untuk memilih suhu ruangan.
TOMBOL SELEKSI KECEPATAN KIPAS DALAM Digunakan untuk memilih kecepatan kipas dalam enam tahapan, yaitu: rendah, rendah-sedang, sedang, sedang-tinggi, tinggi, dan hembusan angin alami

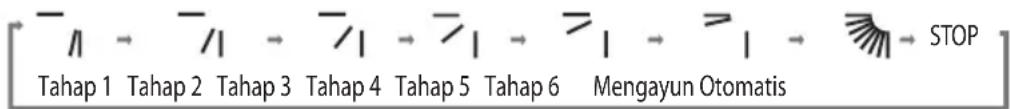

TOMBOL KONTROL BILAH HORIZONTAL Digunakan untuk mengatur arah aliran udara vertikal yang diinginka.

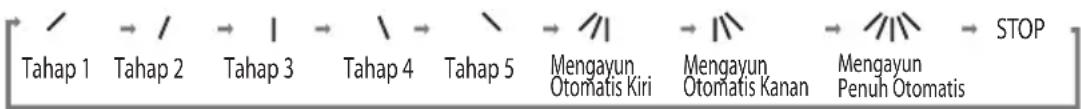

TOMBOL KONTROL KISI-KISI VERTIKAL (Opsional) Digunakan untuk mengatur arah aliran udara horizontal yang diinginkan.
TOMBOL AUTO CLEAN Digunakan untuk membersihkan udara secara otomatis.
TOMBOL PENDINGINAN HEMAT ENERGI Digunakan untuk menghemat Energi.
TOMBOL PEMERIKSA SUHU RUANGAN Digunakan untuk memeriksa suhu ruangan.
TOMBOL TIMER (sebelum penyesuaian) Digunakan untuk mengatur waktu aktual dan waktu pengaktifan / penonaktifan AC.
TOMBOL PENGATUR WAKTU Digunakan untuk menyesuaikan waktu.

TOMBOL SET/CLEAR TIMER (setelah penyesuaian) Digunakan untuk mengatur dan membatalkan pengoperasian timer.

RESET

TOMBOL RESET Digunakan sebelum mereset waktu.

PURIFIER

TOMBOL PURIFIER (Opsional) Digunakan untuk memulai atau menghentikan fungsi sistem PURIFIER.

TOMBOL KECERAHAN LED (Opsional) Digunakan untuk menyesuaikan kecerahan LED.

TOMBOL PENGOPERASIAN Anti DBD Digunakan untuk memulai atau menghentikan pengoperasian Anti DBD

Anti DBD

TOMBOL JET COOL Digunakan untuk memulai atau menghentikan fungsi pendinginan cepat.

TOMBOL MODE SLEEP OTOMATIS Digunakan untuk mengatur pengoperasian mode sleep otomatis.

Mode Pengoperasian

1 Tekan TOMBOL ON/OFF untuk mengaktifkan unit. Unit akan merespons dengan bunyi bip.

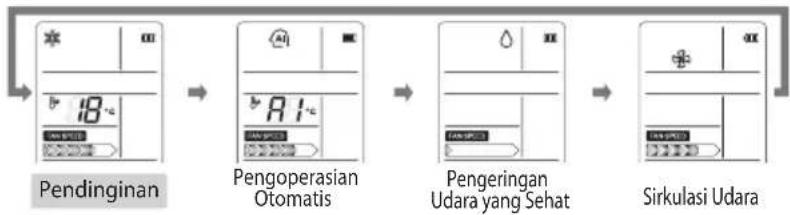

2 Buka penutup remote control dan tekan tombol mode pengoperasian. Setiap kali tombol ditekan, mode pengoperasian akan beralih searah tanda panah.

3 Untuk pendinginan atau pengoperasian, atur suhu interior yang diinginkan dengan menekan TOMBOL PENGATURAN SUHU RUANGAN. Untuk pendinginan, suhu dapat diatur dalam kisaran 18°C\~30°C.

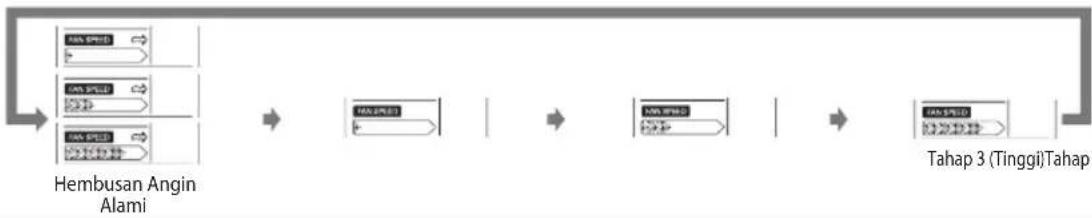

4 Atur kecepatan kipas dengan remote control. Anda dapat memilih kecepatan kipas dalam enam tahapan: rendah, sedang-rendah, sedang, sedang-tinggi, tinggi, dan hembusan angin alami dengan menekan TOMBOL SELEKSI KECEPATAN KIPAS DALAM. Setiap kali tombol ditekan, mode pengoperasian berubah searah tanda panah.

Tahap 3 (Tinggi) Tahap 2 (Sedang) Tahap1 (Rendah)

Hembusan Angin Alami

☐ Untuk sensasi kesegaran, tekan TOMBOL SELEKSI KECEPATAN KIPAS DALAM dan atur ke mode Hembusan Angin Alami. Dalam mode ini, angin akan berhembus sepoi-sepoi alami secara otomatis saat kecepatan kipas diubah.

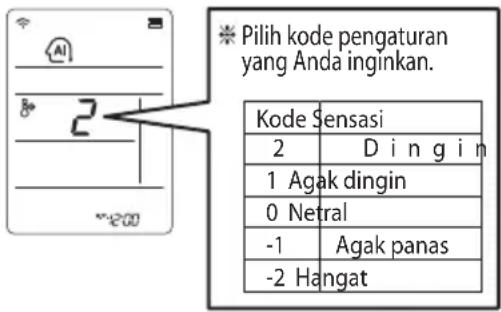

Pengoperasian Otomatis

Suhu dan kecepatan kipas secara otomatis diatur oleh kontrol elektronik berdasarkan suhu ruang aktual.

Jika Anda masih merasa panas atau dingin, tekan tombol PENGATURAN SUHU untuk mendapatkan efek dingin atau panas yang lebih. Anda tidak dapat mengubah kecepatan kipas dalam. Pengaturan ini telah diatur oleh kontrol Mode Pengoperasian Otomatis.

TEMP

Pilih kode pengaturan yang Anda inginkan. Kode Sensasi 2 D i n g i n 1 Agak dingin 0 Netral -1 Agak panas -2 Hangat

Pengoperasian Pengeringan Udara yang Sehat

Selama Pengoperasian Pengeringan Udara yang Sehat

Jika Anda memilih mode pengeringan udara pada TOMBOL SELEKSI MODE

PENGOPERASIAN, unit mulai mengaktifkan fungsi pengeringan udara.

Fungsi ini akan mengatur suhu ruang dan volume aliran udara secara otomatis

MODE

ke kondisi terbaik untuk pengeringan udara berdasarkan suhu ruang aktual yang terdeteksi. Namun demikian, dalam mode ini, pengaturan suhu tidak ditampilkan pada remote control dan Anda juga tidak dapat mengontrol suhu ruangan.

Selama fungsi pengeringan udara sehat, kecepatan kipas diatur secara otomatis sesuai algoritma optimum berdasarkan kondisi suhu ruangan terkini, sehingga kondisi ruangan akan tetap terjaga sehat dan nyaman bahkan pada musim dengan kelembapan udara sangat tinggi.

Pengoperasian Sirkulasi Udara

Pengoperasian ini mensirkulasikan udara tanpa pendinginan atau pemanasan. Pengoperasian ini dapatdijalankan dengan menekan TOMBOL SELEKSI MODE PENGOPERASIAN. Setelah sirkulasi udara diaktifkan, Anda dapat memilih kecepatan kipas dengan menekan TOMBOL SELEKSI KECEPATAN KIPAS DALAM.

CATATAN

: Selama pengoperasian ini, lampu 'Pengoperasian' akan menyala.

Pengoperasian Auto Clean

Selama Pengoperasian Auto Clean, uap yang tertinggal di dalam unit dalam ruangan setelah pengoperasian pendinginan atau pengeringan udara dapat dihilangkan.

Pilih Pengoperasian Auto Clean dengan tombol pengaturan fungsi ( ≡). Jadi setiap kali unit dimatikan, kipasdalam masih tetap menyala secara internal sekitar 30 menit tanpa pengoperasian pendinginan atau pengeringan udara. Fungsi ini akan mengeringkan seluruh uap yang tertinggal & membersihkan unit secara internal. Jika Anda menekan kembali tombol Auto Clean, fungsi ini akan dibatalkan.

CATATAN

Selama fungsi Auto Clean, hanya tombol ON/OFF, PURIFIER, Auto Clean yang digunakan. Selama pengoperasian ini, lampu 'Co' akan menyala.

Pengoperasian PURIFIER

Sistem PURIFIER merupakan teknologi yang dikembangkan oleh LG untuk menghilangkan kontaminan mikroskopik di dalam udara masuk dengan menghasilkan plasma atau lonizer elektron bermuatan tinggi. Plasma atau lonizer mampu sepenuhnya membunuh dan memusnahkan kontaminan untuk menciptakan udara yang bersih dan higienis.

CATATAN

Selama pengoperasian ini, lampu 'PURIFIER' dan 'Pengoperasian' akan menyala.

Pengoperasian PURIFIER dapat diaktifkan dengan menekan TOMBOL PURIFIER pada remote control.

Dengan menekan ulang tombol tersebut akan menonaktifkan pengoperasian.

PURIFIER

CATATAN

• Fitur ini dapat digunakan dalam mode pengoperasian dan kecepatan kipas mana pun dengan menekan tombol purifier.
• Saat kondisi tidak aktif, purifier dapat dioperasikan tersendiri. Pengoperasian dibatalkan dengan menekan tombol purifier atau tombol on/off.

Mode Pendinginan Hemat Energi

Mode pendinginan hemat energi dapat menghemat energi dalam pengoperasian pendinginan, karena mode ini dapat beroperasi secara efisien dengan mengatur waktu adaptasi tubuh sesuai perubahan waktu dan suhu dan menyesuaikan suhu yang diinginkan secara otomatis.

* # 22°C FAN SPEED

1. Tekan TOMBOL ON/OFF untuk mengaktifkan unit.
2. Buka penutup remote control. Pilih pengoperasian pendinginan.
3. Tekan TOMBOL MODE PENDINGINAN HEMAT ENERGI.
4. Untuk membatalkan mode pendinginan hemat energi, tekan ulang TOMBOL MODE PENDINGINAN HEMAT ENERGI dan unit akan beroperasi dalam mode sebelumnya (mode pendinginan).

Kecerahan Display

Kecerahan display unit dapat diatur menggunakan remote control.

Buka penutup remote control dan tekan tombol KECERAHAN LED.

LED display akan menjadi gelap. Tekan kembali tombol untuk mengatur kecerahan display.

(Urutan 100% → 0% LUMINOSITY akan diulang setiap kali Anda menekan tombol.)

Jika Anda menekan tombol apa pun, pengaturan akan kembali ke 100% LUMINOSITY.

Kecuali, jika Anda menekan TOMBOL PEMERIKSAAN SUHU RUANGAN.

Mengatur Waktu Aktual

1

Tekan TOMBOL TIMER selama 3 detik.

\-am.1:52 /16

2

Tekan TOMBOL PENGATURAN TIMER hingga waktu yang diinginkan dipilih.

- Urutan pilihan a.m. dan p.m. -> hour -> minute akan diulang setiap kali Anda menekan tombol < >.

- Dengan menekan tombol, Anda dapat mengatur waktu aktual.

3

Periksa indikator untuk a.m. dan p.m.

Pengaturan Timer

Keterangan		Tombol pada Remote Control	Indikasi pada Layar LCD
1	Tekan tombol Timer sekali untuk memilih Reserved 'On' (Tekan tombol Timer dua kali untuk memilih Reserved 'Off')
2	Tekan tombol Pengaturan Waktu hingga waktu yang diinginkan dipilih.- Urutan pilihan a.m. dan p.m. -> hour->minute akan diulang setiap kali Anda menekan tombol <>.- Dengan menekan tombol, Anda dapat mengatur waktu yang diinginkan.
3	Tekan TOMBOL SET/CLEAR (Tekan TOMBOL SET/CLEAR sekali lagi untuk membatalkan)

Untuk membatalkan pengaturan timer

• Jika Anda ingin membatalkan semua pengaturan timer, tekan tombol SET/CLEAR.
• Untuk membatalkan pengaturan timer secara terpisah, tekan tombol Timer untuk memilih Reserved 'On' atau Reserved 'Off'. Kemudian tekan tombol Set/Clear dengan mengarahkan remote control ke penerima sinyal. (lampu timer pada layar akan padam)

Pengoperasian Mode Sleep

Tekan TOMBOL OTOMATIS MODE SLEEP untuk mengatur waktu penonaktifan otomatis AC sesuai keinginan Anda. Timer diprogram dalam tahapan satu jam dengan menekan TOMBOL OTOMATIS MODE SLEEP 1 hingga 7 kali. Mode sleep dapat diaktifkan selama 1 hingga 7 jam.

CATATAN

- Mode sleep akan mengoperasikan kipas dalam dengan kecepatan sangat rendah pada mode pendinginan dan dengan kecepatan rendah pada mode pemanasan untuk kenyamanan Anda ketika tidur.

Dalam mode pendinginan atau mode pengeringan udara yang sehat:

Suhu yang telah diatur akan meningkat 2 kali secara otomatis sebesar 1°C dalam waktu 30 menit berikutnya (Maksimum 2°C) untuk kenyamanan tidur Anda. Kondisi ini akan menjadi pengaturan final selama mode sleep beroperasi.

Kontrol Bilah Horizontal

Bilah Horizontal dapat diatur dengan menggunakan remote control.

1. Tekan TOMBOL ON/OFF untuk menyalakan unit.
2. Tekan tombol arah aliran udara vertikal. Setiap kali tombol ditekan, arah aliran udara akan berubah searah tanda panah.

- / - / - / - / - / - / - / - / - / - / - STOP Tahap 1 Tahap 2 Tahap 3 Tahap 4 Tahap 5 Tahap 6 Mengayun Otomatis

※ Tekan tombol Arah Aliran Udara Vertikal sekali lagi selama mode Mengayun Otomatis ke arah aliran udara yang Anda inginkan.

Kontrol Kisi-Kisi Vertikal

Kisi-Kisi Vertikal dapat diatur dengan menggunakan remote control.

1. Tekan TOMBOL ON/OFF untuk menyalakan unit.
2. Tekan tombol arah aliran udara horizontal. Setiap kali tombol ditekan, arah aliran udara akan berubah searah tanda panah.«

Tekan tombol Arah Aliran Udara Horizontal sekali lagi selama Mengayun Penuh Otomatis ke arah aliran udara yang Anda inginkan.

CATATAN

• Menggerakan Bilah Horizontal atau Kisi-Kisi Vertikal secara manual dengan tangan dapat merusak mekanismenya. Saat unit dimatikan, Bilah Horizontal dan Kisi-Kisi Vertikal akan menutup ventilasi outlet udara produk.
• AC akan mengingat sudut terakhir yang dioperasikan.

Pengoperasian Jet Cool

* P0 FAN SPEED

Fungsi jet cool dapat digunakan untuk mendinginkan ruangan secara cepat saat cuaca panas. Saat fungsi ini diaktifkan, AC akan beroperasi di mode pengoperasian pendinginan dengan kecepatan kipas sangat tinggi dan pengaturan suhu 18°C selama 30 menit untuk pendinginan yang cepat dan efektif.

Sama halnya dengan jet cool, fungsi jet heat (hanya tersedia di model tertentu) akan menghangatkan ruangan secara cepat dengan beroperasi di kecepatan kipas sangat tinggi dan pengaturan suhu 30°C selama 30 menit.

Anda dapat mengaktifkan pengoperasian ini dengan menekan TOMBOL JET COOL.

Untuk berganti dari mode jet cool ke mode pendinginan kecepatan kipas tinggi, tekan TOMBOL JET COOL atau TOMBOL SELEKTOR KECEPATAN KIPAS DALAM atau tekan lagi TOMBOL PENGATURAN SUHU RUANGAN.

CATATAN

- Pengoperasian Jet Cool tidak dapat diaktifkan selama pengoperasian Sirkulasi Udara dan pengoperasian engubahan otomatis.

- Setiap kali JET COOL ditekan, mode pengoperasian berubah searah tanda panah.

- Pendinginan

Jet cool → pendinginan

Pengoperasian paksa

Pengoperasian paksa dilakukan saat remote control tidak dapat digunakan. Pengoperasian akan dimulai saat tombol ON/OFF ditekan. Jika Anda ingin menghentikan pengoperasian, tekan lagi tombolnya.

Tipe Standar

	Model Pendinginan
	Pendinginan Mode pengoperasian
Kecepatan KIPAS Dalam	Tinggi
Pengaturan Suhu	22°C

Pengoperasian tes

Selama PENGOPERASIAN TES, unit akan beroperasi di mode pendinginan dengan kipas pada kecepatan tinggi, berapa pun suhu ruangan dan akan direset dalam 18 menit. Selama pengoperasian tes, jika sinyal remote control diterima, unit akan beroperasi saat remote control digunakan. Jika Anda ingin menggunakan pengoperasian ini, Tekan dan tahan tombol ON/OFF selama 3\~5 detik, kemudian buzzer akan mengeluarkan bunyi 'bip' 1 kali. Jika Anda ingin menghentikan pengoperasian, tekan lagi tombolnya.

Fungsi Pengaktifan Ulang Otomatis

Fungsi ini bermanfaat jika terjadi gangguan daya.

Saat daya didapatkan kembali setelah terjadi gangguan daya, fitur ini akan akan mengembalikan kondisi pengoperasian sebelumnya dan AC akan berfungsi dengan pengaturan yang sama.

CATATAN

Fitur ini diaktifkan pada pengaturan default pabrik, namun Anda dapat menonaktifkannya dengan menekan tombol ON/OFF selama 6 detik. Unit akan mengeluarkan bunyi bip dua kali dan lampu akan berkedip 6 kali. Untuk mengaktifkannya, tekan lagi tombol selama 6 detik. Unit akan mengeluarkan bunyi bip dua kali dan lampu biru akan berkedip 4 kali.

Tipe standar

Pengoperasian Anti Dengue

Anti Dengue adalah perangkat untuk memancarkan frekuensi yang tidak disukai nyamuk.

Pengoperasian Anti Dengue dapat diaktifkan dengan menekan TOMBOL Anti Dengue pada remote control. Menekan tombolnya kembali akan menonaktifkan pengoperasian.

Anti Dengue

CATATAN

• Pengoperasian Anti Dengue dapat digunakan di semua mode pengoperasian dan kecepatan kipas dengan menekan tombol Anti Dengue.
• Pengoperasian Anti Dengue yang terpisah dapat dilakukan saat kondisi berhenti dan pada saat tersebut hanya bilah horizontal yang bergerak.

Hal ini dapat dibatalkan dengan menekan tombol Anti Dengue atau tombol on/off.

- Jika mengoperasikan Anti Dengue, display pada remote control tidak menampilkan apa-apa, namun lampu kiri pada unit dalam ruangan akan menyala

Perawatan dan Servis

PERHATIAN

Sebelum melakukan perawatan apa pun, matikan daya utama ke sistem, lepaskan koneksi pemutus sirkuit dan lepaskan kabel daya.

Unit Dalam Ruangan

Bersihkan unit dengan kain kering yang lembut. Jangan gunakan pemutih atau pembersih yang bersifat abrasif.

PERHATIAN

Jangan gunakan salah satu dari bahan berikut

• Air dengan panas di atas 40°C. Ini dapat menyebabkan perubahan bentuk dan perubahan warna.
- Unsur yang mudah menguap. Ini dapat merusak permukaan AC.

Filter Udara

Filter udara di belakang panel depan / gril harus diperiksa dan dibersihkan setiap 2 minggu sekali atau lebih sering, jika diperlukan. Untuk melepaskan filter, lihat diagram penjelasan yang terpisah untuk setiap tipe model. Bersihkan filter dengan penyedot debu atau air hangat bersabun. Untuk kotoran yang membandel, bersihkan dengan larutan deterjen dalam air hangat. Setelah filter dibersihkan, jemur di area yang tidak terkena sinar matahari langsung dan pasang kembali ke tempatnya.

Filter plasma di belakang filter udara harus diperiksa dan dibersihkan setiap 3 bulan sekali atau lebih sering, jika diperlukan. Untuk melepaskan filter, lihat diagram penjelasan yang terpisah untuk setiap tipe model. Bersihkan filter dengan penyedot debu atau air hangat bersabun. Untuk kotoran yang membandel, bersihkan dengan larutan deterjen dalam air hangat. Setelah filter dibersihkan, jemur di area yang tidak terkena sinar matahari langsung dan pasang kembali ke tempatnya.

Dan kemudian masukkan filter tersebut ke posisi sebelumnya.

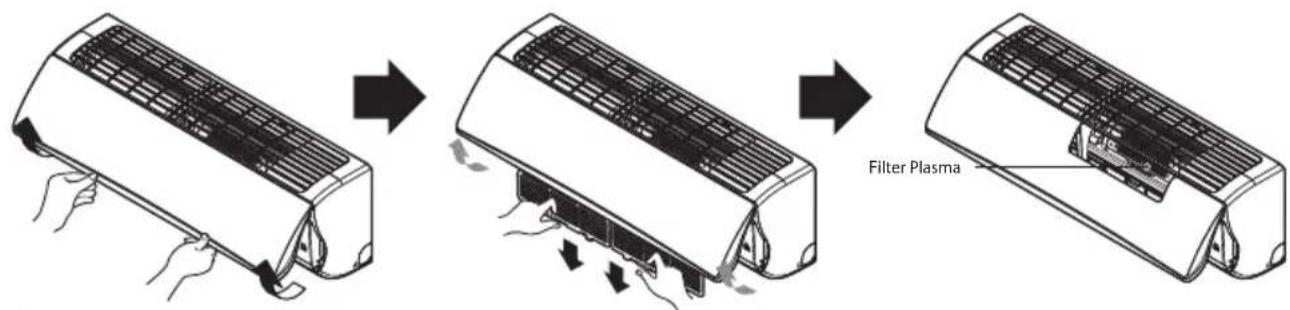

Melepaskan Filter

Buka panel depan seperti yang diperlihatkan.

Kemudian, tarik tab filter sedikit ke arah depan untuk melepaskan filter udara.

Setelah melepaskan filter udara, lepaskan plasma dan Filter Anti Alergi dengan menariknya sedikit ke arah bawah.

Filter Plasma

PERHATIAN

Jangan sentuh filter plasma ini dalam waktu 10 detik setelah membuka gril inlet, hal tersebut dapat menyebabkan sengatan listrik.

Unit Luar Ruangan

Koil penukar panas dan ventilasi panel pada unit luar ruangan harus diperiksa secara teratur. Jika tersumbat oleh kotoran atau jelaga, penukar panas, dan ventilasi panel dapat dibersihkan di tempat pencucian uap profesional.

CATATAN

Koil yang kotor atau tersumbat akan mengurangi efisiensi pengoperasian sistem dan menyebabkan biaya pengoperasian yang tinggi.

Tips Pengoperasian!

Jangan dinginkan ruangan secara berlebihan.

Ini tidak bagus untuk kesehatan dan boros listrik.

Biarkan kerai dan tirai tertutup.

Jarang biarkan sinar matahari langsung masuk ke dalam ruangan saat AC dioperasikan.

Jaga agar suhu di dalam ruangan rata.

Atur arah aliran udara vertikal dan horizontal untuk memastikan suhu di dalam ruangan rata.

Pastikan pintu dan jendela tertutup rapat.

Hindari untuk terlalu sering membuka pintu dan jendela untuk mempertahankan udara dingin di dalam ruangan.

Bersihkan filter udara secara teratur.

Penyumbatan di filter udara dapat mengurangi aliran udara dan menurunkan efek pendinginan dan pengeringan udara. Bersihkan minimal setiap dua minggu sekali.

Atur ventilasi ruangan secara berkala.

Karena jendela selalu dibiarkan tertutup, ada baiknya jika dibuka dan sesekali lakukan pergantian udara dalam ruangan.

Gunakan kecepatan kipas tinggi untuk pendinginan yang efektif dan cepat.

Unit memberikan daya pendinginan yang telah ditentukan saat kecepatan kipas tinggi.

Fungsi Diagnosis Otomatis

Unit ini memiliki kemampuan diagnosis kesalahan yang terintegrasi. LED unit akan berkedip jika thermistor mengalami gangguan.

Silakan hubungi staf servis/dealer Anda pada situasi seperti ini

LED Display Kesalahan

CH 01 CH →0.5 det 0.5 det 0.5 det

Tips Penelusuran Gangguan! Hemat waktu dan uang!

AC dapat beroperasi secara tidak normal jika:

Masalah		Yang Harus DilakukanKemungki
AC tidak menyala	■ AC tidak terkoneksi.	• Pastikan konektor AC didorong secara penuh ke dalam outlet.
	■ Sekering putus/pemutus sirkuit mengalami gangguan.	• Periksa rumah sekring/kotak pemutus sirkuit dan ganti sekring atau reset pemutus sirkuit.
	■ Gangguan daya.	• Jika terjadi gangguan daya, putar kontrol mode ke posisi OFF.Jika daya telah normal kembali, tunggu 3 menit untuk menyalakan kembali AC agar tidak terjadi kerusakan pada kompresor yang memiliki muatan berlebih.
	■ Tegangan tinggi.	• Jika tegangan sangat tinggi atau sangat rendah secara tidak normal, pemutus sirkuit akan mengalami gangguan.
AC tidak sedingin biasanya	■ Aliran udara terbatas.	• Pastikan tidak ada tirai, kerai, atau perabot rumah tangga yang memblokir bagian depan AC.
	■ Filter udara kotor.	• Bersihkan filter minimal setiap 2 minggu.Lihat bagian Perawatan dan Servis.
	■ Ruangan mungkin terlalu panas.	• Jika AC pertama kali dinyalakan, ruangan perlu waktu untuk mendingin.
	■ Udara dingin keluar.	• Periksa apakah ada gril lantai unit pemanas dan saluran balik udara dingin yang terbuka.
	■ Periksa pengaturan suhu.	• Pastikan pengaturannya benar.
	■ Mungkin terdapat sumber panas di dalam ruangan.	• Periksa dan pindahkan sumber tersebut atau matikan saat menggunakan AC.

Segera hubungi layanan servis dalam situasi berikut

1. Terjadi hal yang tidak normal seperti misalnya bau terbakar, bunyi yang keras, dan lain-lain. Matikan unit dan putar pemutus ke posisi off. Dalam situasi seperti ini, jangan mencoba memperbaikinya sendiri atau menyalakan kembali sistem.
2. Kabel daya utama terlalu panas atau rusak.
3. Kode kesalahan dihasilkan oleh diagnosis otomatis.
4. Air bocor dari unit dalam ruangan bahkan jika kelembapan rendah.
5. Semua switch, pemutus (pengaman, ground) atau sekring tidak berfungsi dengan benar

Pengguna harus melakukan pembersihan & pemeriksaan rutin agar performa unit tidak buruk. Dalam situasi khusus, pekerjaan harus dilakukan hanya oleh staf servis.

LG

Life's Good

PT. LG ELECTRONICS INDONESIA

Kawasan Industri MM2100 Blok G

Cikarang Barat, Bekasi, Jawa Barat 17520

INDONESIA
