PANDUAN PENGGUNA AR05JRFSVURXSE SAMSUNG

Petunjuk Penggunaan dan Pemasangan

Planet First

100%

Recycled Paper

Panduan ini dibuat dengan 100% kertas daur ulang.

imagine the possibilities

Terima kasih atas pembelian produk Samsung.

SAMSUNG

Fitur dari AC baru anda

2-Step Cooling (Pendinginan 2 Langkah)

Fungsi pendinginan 2 langkah akan dengan cepat mendinginkan ruangan untuk mencapai suhu yang diinginkan lalu mengatur kecepatan kipas dan arah aliran udara secara otomatis untuk membantu Anda tetap nyaman dan segar.

PendingiNan cepat

Jika Anda menginginkan udara kuat dan dingin, pilih saja fungsi Fast! Anda akan mendapatkan hembusan udara terkuat!

Pendinginan nyaman

Jika menginginkan udara yang nyaman dan menyegarkan, fungsi Comfort akan menyebar kesejukan secara tidak langsung kepada Anda sehingga Anda tetap merasa nyaman.

Single User (Satu Pengguna)

Gunakan fungsi Satu Pengguna saat Anda sendirian di rumah. Fungsi ini akan mengatur batas rentang suhu untuk membantu Anda menghemat energi saat pendingin ruangan beroperasi dalam mode Dingin.

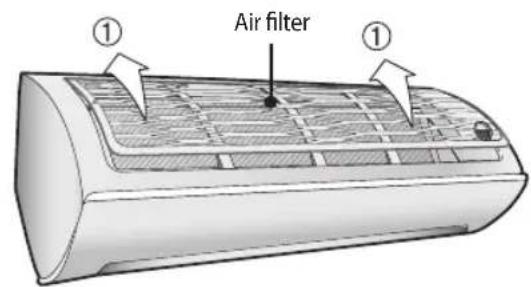

Filter Mudah

Tidak ada lapisan/bracket yang harus dilepas sebelum mengeluarkan filter dari AC! Karenanya, filter dapat dibersihkan dengan mudah, lebih sering! Filter yang sering dibersihkan akan mencegah debu memasuki produk atau menumpuk di atasnya.

Fungsigood'sleep

Fungsi gmed'sbegankan Anda mendapatkan tidur malam yang lelap dengan cara menyesuaikan suhu, kecepatan kipas, dan arah aliran udara.

Pasang Cerdas

Ketika pemasangan selesai, produk Anda akan secara otomatis memeriksa dirinya sendiri melalui operasi percobaan untuk memeriksa apakah sudah terpasang dengan benar.

Pemasangan Mudah

Mudah sekali dipasang! Anda dapat dengan mudah menggantung produk di dinding dan menyambungkan pipa dan kabel dengan membuka penutup di bagian bawah produk. Sekarang, Anda tidak perlu memiringkan produk untuk menyambungkan pipa dan kabel!

Cara Membuang Produk Ini Dengan Benar (Limbah Peralatan Listrik & Elektronik)

(Berlaku di negara-negara dengan sistem pengumpulan terpisah)

Tanda ini pada produk, aksesori, atau literaturnya menunjukkan bahwa produk dan akseseori elektroniknya (mis. pengisi daya, headset, kabel USB) tidak boleh dibuang bersama limbah rumah tangga lainnya di akhir masa pakainya. Untuk mencegah kemungkinan bahaya pada lingkungan atau kesehatan manusia dari pembuangan limbah yang tidak terkontrol, pisahkan item ini dari jenis limbah lainnya dan daur ulang secara bertanggung jawab untuk mendorong penggunaan kembali sumber daya bahan secara berkelanjutan.

Pengguna rumah tangga harus menghubungi pengecer tempat mereka membeli produk ini, atau dinas pemerintah setempat, untuk rincian tempat dan cara membawa item ini untuk didaur ulang secara ramah lingkungan.

Pengguna bisnis harus menghubungi pemasok mereka dan memeriksa persyaratan dan ketentuan kontrak pembelian produk ini. Produk ini dan aksesori elektroniknya tidak boleh dicampur dengan limbah komersial lainnya untuk dibuang.

Indonesian-2

Daftar isi

Persiapan

Tindakan pencegahan demi keselamatan ....4

Periksa sebelum menggunakan 10

Fungsi dasar

Memeriksa nama komponen....11

Memeriksa pengontrol jarak jauh 12

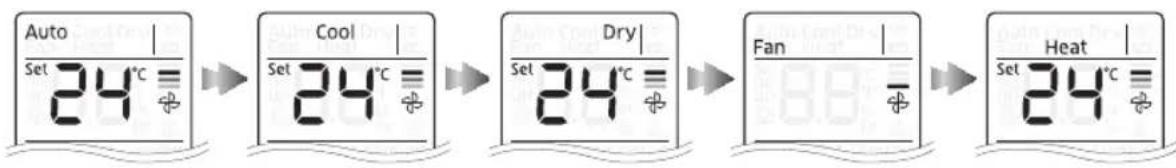

Fungsi dasar 14

Menyesuaikan arah aliran udara....16

Pengaturan waktu

Mengatur Timer Aktif/Mati 17

Mode good'sleep 19

Opsi

Fungsi 2-Step cooling (Pendinginan 2 langkah)....20

Menggunakan fungsi Fast (Cepat) 21

Menggunakan fungsi Comfort (Nyaman) 21

Menggunakan fungsi Single user (Satu Pengguna) 22

Pengaturan

Menggunakan fungsi Auto clean (Pembersihan otomatis) 23

Mengatur suara Bib 23

Lain-lain

Membersihkan AC 24

Merawat AC....27

Solusi masalah 28

Instalasi

Tindakan pencegahan demi keselamatan 30

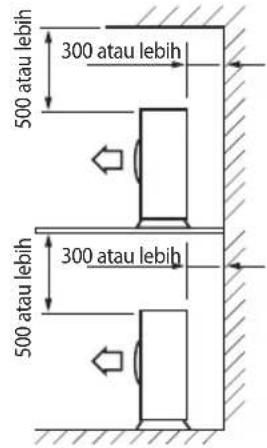

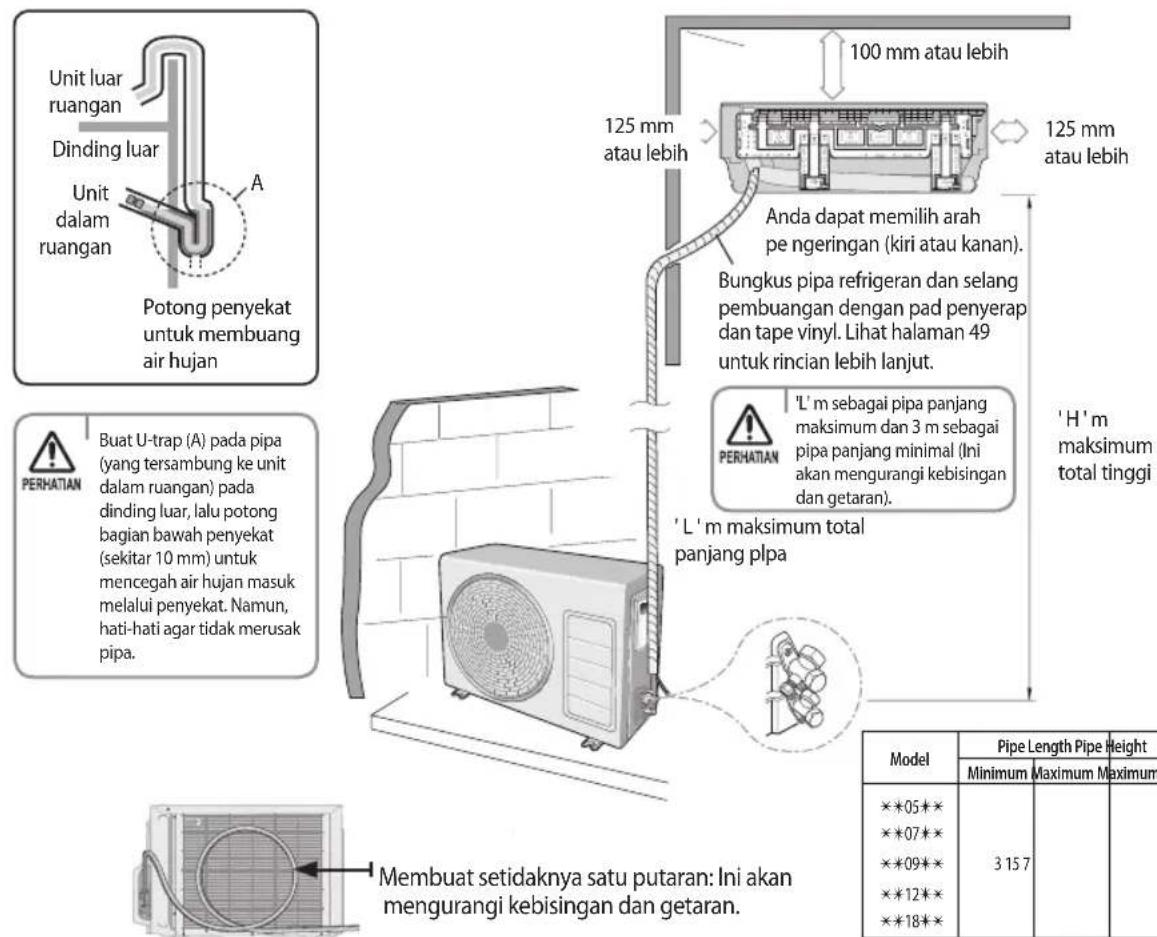

Memilih lokasi pemasangan....31

Aksesori....34

Memasang pelat pemasangan 35

Bongkar/Rakit panel penutup untuk pemasangan unit indoor 37

Menyambung rangkaian kabel....39

Memasang dan menyambung rangkaian pipa unit indoor....41

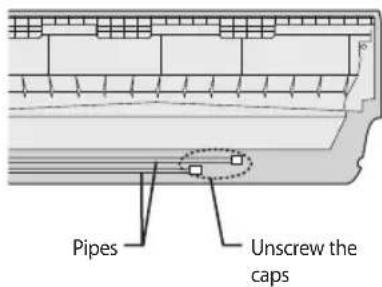

Menguras unit indoor 42

Memotong atau memperpanjang pipa....42

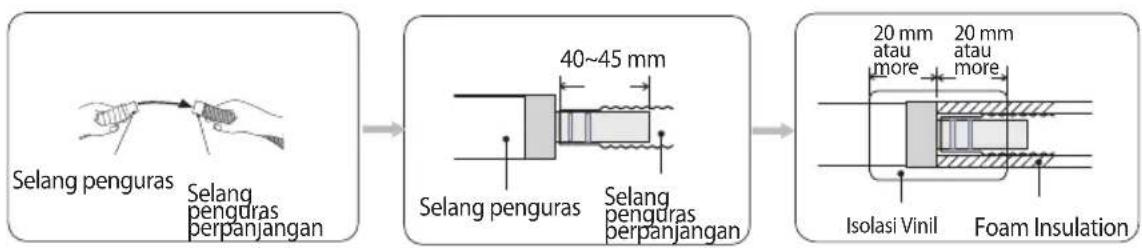

Memasang dan menyambungkan selang pembuangan unit indoor 43

Mengubah arah selang pembuangan 45

Evakuasi pipa konektor 46

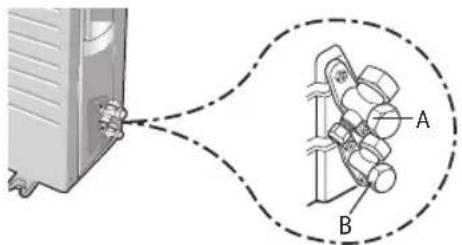

Melakukan pengujian kebocoran gas. 48

Memasang unit indoor 49

Pemeriksaan terakhir dan operasi percobaan 52

Prosedur pump down (ketika melepas produk)....52

Cara menyambung kabel daya tambahan....53

Indonesian-3

Tindakan pencegahan demi keselamatan

Sebelum menggunakan AC baru, baca buku petunjuk ini dengan seksama untuk memastikan bahwa Anda tahu cara aman dan efisien mengoperasikan fitur yang luas dan fungsi alat baru Anda.

Karena instruksi operasi berikut meliputi berbagai model, karakteristik AC anda mungkin berbeda sedikit dari yang dijelaskan dalam manual ini. Jika Anda memiliki pertanyaan, call center menghubungi Dealer Anda atau mencari bantuan dan informasi online di www.samsung.com.

Simbol keselamatan yang penting dan pencegahannya:

⚠ PERINGATAN		Bahaya atau praktek yang tidak aman yang dapat mengakibatkan cedera parah atau kematian.
⚠ PERHATIAN		Bahaya atau praktek yang tidak aman yang dapat mengakibatkan cedera ringan atau kerusakan properti.
💡	Ikuti Petunjuk. Matikan pasokan listrik
🚫	Jangan dicoba. TIDAK membongkar.
⊥	Pastikan mesin digrounding untuk mencegah sengatan listrik.
UNTUK INSTALASI		⚠ PERINGATAN

Hubungkan kabel daya ke stopkontak di dinding dengan spesifikasi sesuai kekuatan produk atau lebih tinggi dan menggunakan socket untuk alat ini saja. Selain itu, jangan menggunakan kabel sambungan.

Memperpanjang kabel listrik dapat menyebabkan sengatan listrik atau kebakaran.
Jangan menggunakan transformator listrik. Ini dapat menyebabkan sengatan listrik atau kebakaran.
Jika kondisi tegangan /frekuensi arus pengenal berbeda, dapat menyebabkan kebakaran.

Instalasi alat ini harus dilakukan oleh teknisi yang memenuhi syarat atau perusahaan jasa.

Gagal melakukan demikian dapat berakibat sengatan listrik, api, ledakan, masalah dengan produk, atau cedera dan dapat juga membatalkan garansi pada produk yang diinstal.

Instal Sakelar Isolasi di samping Penyejuk Udara (tapi bukan di panel Penyejuk Udara) dan pemutus sirkuit yang ditujukan untuk penyejuk udara.

▶ Kegagalan untuk melakukannya dapat menyebabkan sengatan listrik atau kebakaran.

Perbaiki unit outdoor tegas sehingga bagian listrik dari unit outdoor tidak terkena.

Indonesian-4

▶ Gagal melakukan demikian dapat berakibat sengatan listrik, api, ledakan, masalah dengan produk.

Jangan memasang alat ini di dekat pemanas, bahan mudah terbakar. Jangan memasang alat ini di lokasi lembab, berminyak, atau berdebu, di lokasi yang terkena sinar matahari langsung dan air (air hujan). Jangan memasang alat ini di lokasi di mana gas dapat bocor.

▶ Hal ini dapat menyebabkan sengatan listrik atau kebakaran.

Jangan pernah memasang unit outdoor di lokasi seperti pada dinding luar tinggi di mana itu bisa jatuh.

Jika unit outdoor jatuh, mungkin mengakibatkan cedera, kematian atau kerusakan properti.

Alat ini harus ground dengan benar. Jangan memasang ground ke pipa gas, pipa air plastik, atau saluran telepon.

▶ Kegagalan untuk melakukan hal tersebut dapat mengakibatkan sengatan listrik, api, dan kebakaran.

▶ Disarankan untuk menggunakan stop kontak yang terletak di bagian bawah (lantai).

UNTUK INSTALASI

PERHATIAN

Memasang mesin Anda pada tingkat dan lantai keras yang dapat menahan beratnya.

▶ Kegagalan untuk melakukannya dapat mengakibatkan getaran yang abnormal, kebisingan, atau masalahdengan produk.

Memasang selang pembuangan dengan baik sehingga air dibuang dengan benar.

Gagal melakukan demikian dapat berakibat melubernya air dan kerusakan properti. Hindari menambahkan buangan ke pipa limbah karena bau tidak sedap dapat timbul di masa mendatang.

Saat memasang unit outdoor, pastikan dapat terhubung dengan selang pembuangan sehingga pembuangan dilakukan dengan benar.

Air yang dihasilkan selama operasi pemanasan oleh unit outdoor dapat meluap dan mengakibatkan kerusakan harta benda.

Secara khusus, di musim dingin, jika balok es jatuh, mungkin mengakibatkan cedera, kematian atau kerusakan properti.

UNTUK SUMBER LISTRIK | ⚠️ PERINGATAN

Apabila "circuit breaker" rusak, hubungi pusat servis terdekat.

Jangan menarik atau membengkokkan kabel power. Jangan memutar atau mengikat kabel power, Jangan mengkaitkan kabel power dengan benda metalik, menaruh benda berat diatas kabel power, jangan memasukkan kabel power diantara

Indonesian-5

Tindakan pencegahan demi keselamatan

benda lainnya, atau memaksakan kabel power kedalam ruang diantara produk produk appliance lainnya.

▶ Hal ini dapat menyebabkan sengatan listrik atau kebakaran.

UNTUK SUMBER LISTRIK | PERHATIAN

Ketika tidak menggunakan pendingin udara untuk jangka waktu yang panjang atau pada saat ada guntur / badai petir, padamkan listrik pada pemutus sirkuit.

▶ Kegagalan untuk melakukannya dapat menyebabkan sengatan listrik atau kebakaran.

UNTUK DIGUNAKAN | PERINGATAN

Jika alat kebanjiran, silahkan hubungi pusat layanan terdekat.

Kegagalan untuk melakukannya dapat menyebabkan sengatan listrik atau kebakaran.

Jika produk appliance mengeluarkan bunyi aneh, bau terbakar atau asap, matikan pasokan listrik secepatnya dan hubungi pusat servis terdekat.

▶ Kegagalan untuk melakukannya dapat menyebabkan sengatan listrik atau kebakaran.

Pada kasus kebocoran gas (seperti gas propana, gas LP, dll), ventilasikan ruangan secepatnya tanpa menyentuh kabel power. Jangan menyentuh appliance atau kabel power.

▶ Jangan gunakan kipas ventilasi.
Sebuah percikan dapat menyebabkan ledakan atau kebakaran.

Untuk menginstal ulang AC, silahkan hubungi pusat layanan terdekat.

Kegagalan untuk melakukan hal ini dapat mengakibatkan masalah dengan produk, kebocoran air, sengatan listrik, atau kebakaran.
Sebuah layanan pengiriman untuk produk tidak disediakan. Jika Anda menginstal ulang produk di lokasi lain, konstruksi tambahan beban dan biaya instalasi akan dikenakan.
▶ Terutama, ketika anda ingin menginstal produk di lokasi yang tidak biasa seperti di sebuah kawasan industri atau dekat pantai di mana ia terkena garam di udara, silahkan hubungi pusat layanan terdekat.

Dilarang menyentuh "circuit breaker" dengan tangan basah.

▶ Hal ini dapat menyebabkan sengatan listrik.

Jangan menghidupkan AC off dengan pemutus arus ketika sedang operasi.

Mematikan AC dan kemudian menyalakannya kembali dengan "circuit breaker" dapat mengakibatkan percikan api, sengatan listrik, atau kebakaran.

Indonesian-6

Setelah membongkar AC, menyimpan semua bahan kemasan baik dari jangkauan anak-anak, sebagai bahan kemasan dapat berbahaya bagi anak-anak.

Jika seorang anak tempat tas di atas kepala, ia dapat menyebabkan mati lemas.

Jangan memasukkan jari atau benda asing ke stopkontak, jika penyejuk udara beroperasi.

▶ Berhati-hatilah khusus yang anak-anak tidak melukai diri sendiri dengan memasukkan jari mereka ke dalam produk.

Jangan menyentuh pengarah aliran udara dengan tangan atau jari selama operasi pemanasan.

▶ Hal ini dapat menyebabkan sengatan listrik atau luka bakar.

Jangan memasukkan jari atau benda asing ke dalam saluran udara masuk / outlet AC.

▶ Berhati-hatilah, khususnya anak-anak untuk tidak melukai diri sendiri dengan memasukkan jari mereka ke dalam unit.

Jangan menarik AC dengan kekuatan yang berlebihan.

▶ Hal ini dapat mengakibatkan kebakaran, cedera, atau masalah dengan produk.

UNTUK DIGUNAKAN

PERINGATAN

Jangan letakkan benda dekat unit luar yang memungkinkan anak-anak untuk naik ke mesin.

▶ Hal ini dapat mengakibatkan cedera serius pada anak-anak sendiri.

Jangan gunakan pendingin udara untuk jangka waktu yang lama di lokasi berventilasi buruk atau orang lemah dekat.

Karena ini mungkin berbahaya karena kekurangan oksigen, Buka jendela setidaknya satu jam sekali.

Jika terdapat benda asing yang masuk kedalam appliance seperti misalnya air, harap langsung matikan pasokan listrik dan hubungi pusat servis terdekat.

▶ Kegagalan untuk melakukannya dapat menyebabkan sengatan listrik atau kebakaran.

Jangan mencoba untuk memperbaiki, membongkar, atau memodi kasi alat sendiri.

Jangan menggunakan sekering (seperti tembaga, kawat baja, dll) selain sekering standar.

Kegagalan untuk melakukannya dapat menyebabkan sengatan listrik, kebakaran, masalah dengan produk, atau.

Indonesian-7

Tindakan pencegahan demi keselamatan

UNTUK DIGUNAKAN

PERHATIAN

Air yang menetes dari unit dalam ruang dapat berakibat api atau kerusakan properti. (peralatan listrik contoh).

Periksa bahwa kerangka pemasangan unit outdoor tidak rusak minimal setahun sekali.

Kegagalan untuk melakukan hal ini dapat mengakibatkan cedera, kematian atau kerusakan properti.

Max saat ini diukur menurut standar IEC untuk keselamatan dan arus diukur berdasarkan standar ISO untuk efisiensi energi.

Jangan berdiri di atas alat atau objek tempat (seperti cuci, lilin menyala, rokok dinyalakan, piring, bahan kimia, logam obyek, dll) pada alat.

Hal ini dapat menyebabkan sengatan listrik, kebakaran, masalah dengan produk, atau cedera.

Jangan mengoperasikan alat dengan tangan basah.

▶ Hal ini dapat menyebabkan sengatan listrik.

Jangan menyemprot bahan volatile seperti insektisida ke permukaan alat.

Selain itu berbahaya bagi manusia, juga dapat menyebabkan listrik, kebakaran shock atau masalah dengan produk.

Jangan minum air dari AC.

▶ Air dapat membahayakan manusia.

Jangan menerapkan dampak yang kuat untuk remote kontrol dan tidak membongkar remote kontrol.

Jangan menyentuh pipa dihubungkan dengan produk.

▶ Hal ini dapat menyebabkan luka bakar atau cedera.

Jangan gunakan pendingin udara untuk menjaga presisi peralatan, makanan, hewan, tumbuhan atau kosmetik, atau untuk lainnya tujuan yang tidak biasa.

▶ Hal ini dapat mengakibatkan kerusakan properti.

Hindari langsung memperlihatkan manusia, hewan atau tanaman dari aliran udara dari pendingin udara untuk jangka waktu yang lama.

▶ Hal ini dapat mengakibatkan kerusakan pada manusia, hewan atau tanaman.

Indonesian-8

Alat ini tidak dimaksudkan untuk digunakan oleh orang (termasuk anak-anak) dengan cacat fisik, indera atau kecakapan mental kemampuan, atau kurang pengalaman dan pengetahuan, kecuali jika mereka diberikan pengawasan atau pengarahan mengenai penggunaan alat oleh orang yang bertanggung jawab bagi keselamatan mereka. Anak kecil harus diawasi untuk memastikan mereka tidak bermain dengan alat ini.

UNTUK MEMBERSIHKAN

PERINGATAN

Jangan membersihkan alat dengan menyemprotkan air langsung ke atasnya. Jangan gunakan bensin, thinner atau alkohol untuk membersihkan alat.

Hal ini dapat mengakibatkan perubahan warna, deformasi, kerusakan, sengatan listrik atau kebakaran.

Sebelum membersihkan atau melakukan proses perawatan, matikan pasokan listrik dan tunggu hingga kipás AC berhenti.

Kegagalan untuk melakukannya dapat menyebabkan sengatan listrik atau kebakaran.

UNTUK MEMBERSIHKAN

PERINGATAN

Berhati-hatilah saat membersihkan permukaan penukar panas unit outdoor karena memiliki tepi tajam.

▶ Ini harus dilakukan oleh teknisi berkualifikasi harap hubungi petugas penginstal Anda atau pusat layanan.

Jangan membersihkan bagian dalam AC sendiri.

Untuk pembersihan di dalam alat, hubungi pusat layanan terdekat.

▶ Saat membersihkan saringan internal, mengacu pada deskripsi dalam 'Membersihkan AC' bagian.

Kegagalan untuk melakukannya dapat mengakibatkan kerusakan, sengatan listrik atau kebakaran.

Periksa sebelum menggunakan

Kisaran kerja

Tabel di bawah menunjukkan suhu dan kelembaban berkisar AC dapat dioperasikan dalam. Rujuk ke tabel untuk penggunaan yang efisien.

Mode SUHU RUANGAN SUHU LUAR KELEM BABAN
Pendinginan	16 °C~32 °C 15 °C~43 °C Relative humidity 80% atau less
Dry	18 °C~32 °C 15 °C~43 °C -

Jika AC beroperasi dalam mode pendinginan untuk jangka waktu yang panjang di wilayah kelembaban tinggi, embun dapat terbentuk.

Memelihara AC Anda

Proteksi internal melalui sistem kontrol unit

▶ Proteksi internal beroperasi jika kesalahan internal terjadi di AC.

TIPE PENJELASAN
Terhadap udara dingin	Kipas bagian dalam akanberhenti untuk mencegah udara dingin sewaktu pompa panas (heat pump) sedang beroperasi.
Proses pemanasan (defrost) siklus	Kipas internal akan dimatikan untuk melawan udara dingin ketika heat pump bekerja. Bilah aliran udara vertikal akan ditutup selama siklus anti beku dan itu akan terbuka lagi selama operasi pemanasan setelah siklus anti beku.
Proteksi Kompresor	AC tidak langsung beroperasi untuk melindungi kompresor di unit outdoor setelah unit dinyalakan.

- Jika pompa panas yang beroperasi di modus Heat, Proses pemanasan (defrost) siklus ditekan untuk menghilangkan es dari unit outdoor yang mungkin telah disimpan pada suhu rendah. Kipas internal dimatikan secara otomatis dan restart hanya setelah siklus proses pemanasan (defrost) selesai.

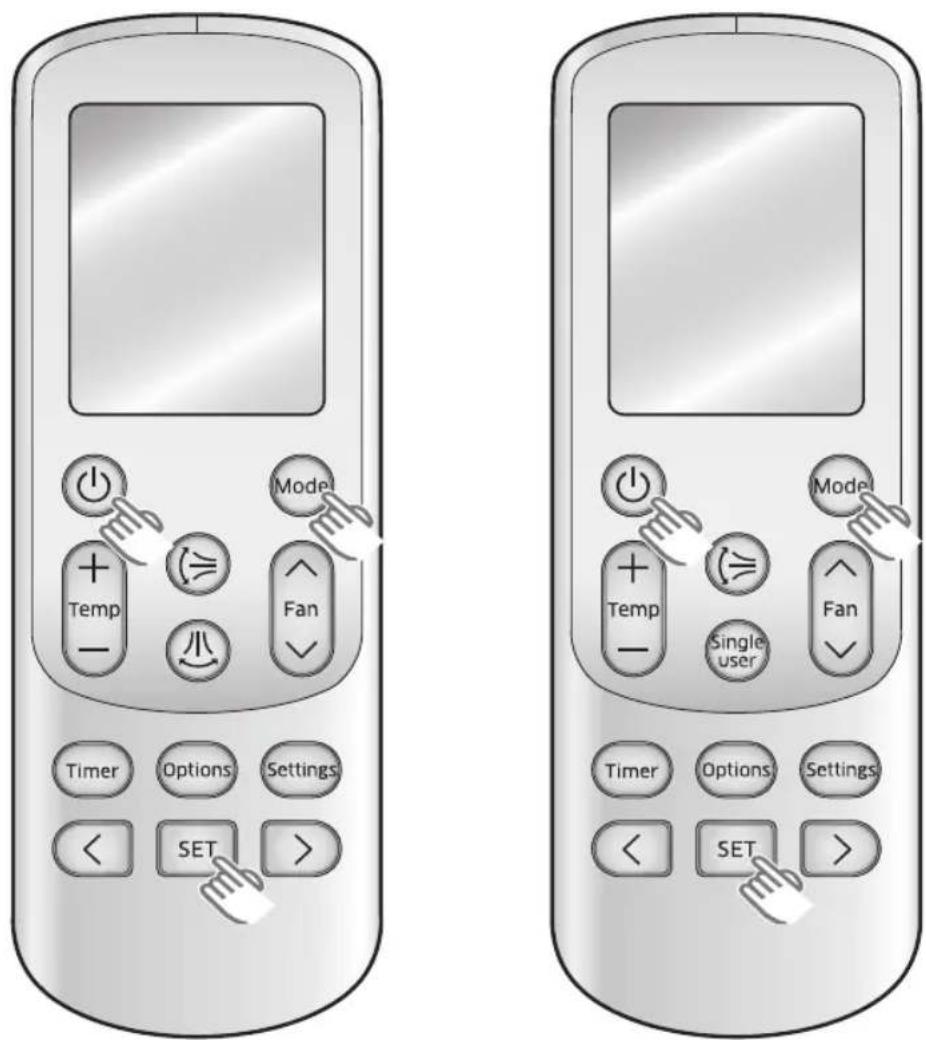

Smart install (Penginstalan cerdas)

▶ Melalui fungsi Smart install (Penginstalan cerdas), teknisi penginstal dapat memeriksa apakah instalasi dilakukan dengan benar.
Jika instalasi tidak dilakukan dengan benar, indikator kesalahan akan menyala di tampilan unit dalam ruang. Karena itu pengguna akan tahu apakah instalasi dilakukan dengan benar atau tidak.

Indonesian-10

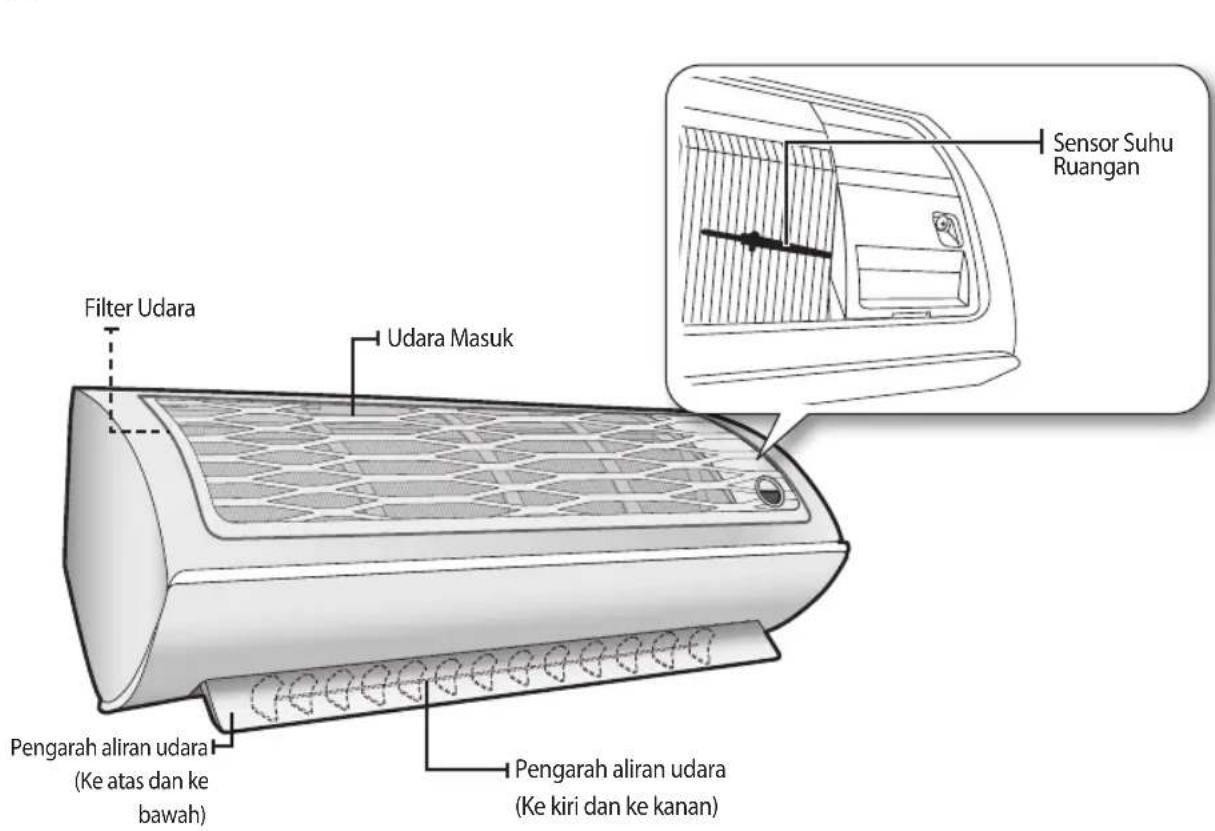

Memeriksa nama komponen

AC Anda mungkin terlihat sedikit berbeda dari ilustrasi yang ditampilkan di atas tergantung pada model anda.

Bagian utama

FUNGSI DASAR02

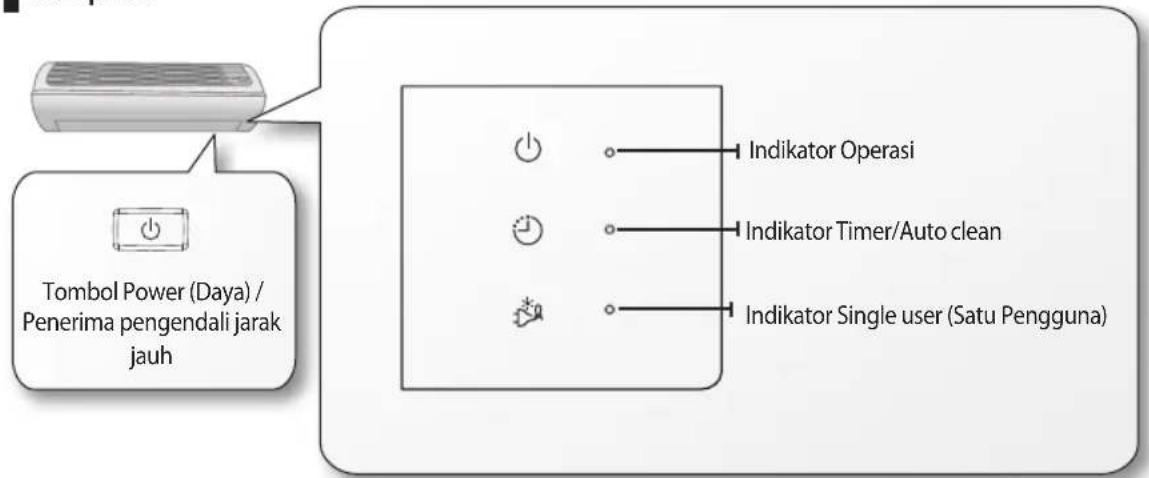

Tampilan

Indonesian-11

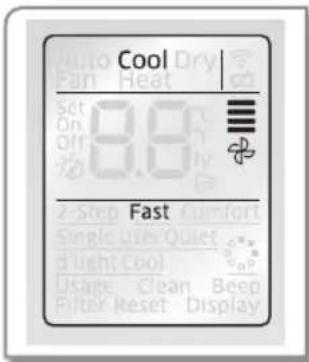

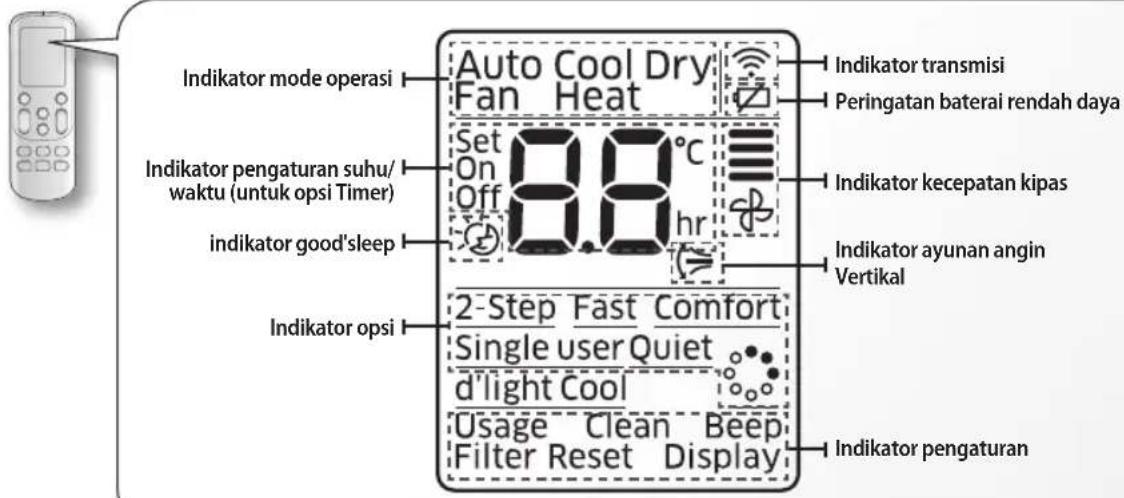

Memeriksa pengontrol jarak jauh

• Arahkan remote control ke ara penerima sinyal di unit indoor.
• Ketika Anda menekan tombol di remote control, Anda akan mendengar suara bib dari unit indoor dan indikator transmisi ( ) ditampilkan pada layar remote control.

Tombol pengendali jarak jauh

- Jika ingin membatalkan opsi atau pengaturan yang telah dilakukan, tekan lagi tombol Options (Opsi) atau Settings (Pengaturan), lalu tindakan yang terakhir dilakukan akan berkedip dan Anda dapat membatalkannya dengan mudah dengan menekan tombol SET ketika tindakan itu berkedip.

Indonesian-12

Memeriksa pengontrol jarak jauh

Layar remote control

HATI-HATI

Pastikan remote control tidak terkena air.

Fungsi berikut ditampilkan pada layar remote control tetapi tidak didukung pada model ini.

- Heat mode /Quiet/Virus Doctor( ) / d'light Cool / Usage / Filter Reset (Atur ulang Filter) / Display.

- Saat menonaktifkan dan mengaktifkan remote control, Timer, Options (Timer, Pilihan), dan Settings (Pengaturan) yang ditetapkan sebelum penonaktifan remote control akan dibatalkan. Namun, arah kipas tidak akan berubah.

Peringatan Baterai Rendah Daya

Ketika daya baterai hampir habis, 0 ditampilkan pada layar remote control. Ketika ikon itu ditampilkan, gantilah baterainya. Remote control membutuhkan dua baterai 1,5 V AAA.

Ketika remote control tidak digunakan dalam waktu lama, keluarkan baterai dari dalam remote control dan simpan.

Memasang baterai

1. Tekan tuas seperti tanda panah di sisi belakang remote control dan tarik ke atas.
2. Pasang dua baterai AAA.
   Periksa dan cocokkan tanda "+" dan "-". Pastikan Anda telah memasang baterai dengan posisi yang benar.
3. Pasang penutup dengan memasukkannya ke posisi semula.
   Anda akan mendengar suara klik ketika penutup terkunci dengan benar.

CATATAN

• Sinyal mungkin tidak diterima dengan baik jika lampu neon seperti lampu neon inverter beroperasi di dalam ruang yang sama.
  Jika produk listrik lain beroperasi dengan remote control, hubungi pusat pelanggan terdekat.

Cara membuang baterai di dalam produk ini dengan benar

(Berlaku di negara-negara dengan sistem pengumpulan terpisah)

Tanda ini pada baterai, buku petunjuk, atau kemasan menunjukkan bahwa baterai di dalam produk tidak boleh dibuang bersama limbah rumah tangga lainnya di akhir masa pakainya. Apabila ditandai, simbol kimia Hg, Cd atau Pb menunjukkan bahwa baterai mengandung merkuri, kadmium, atau timbal di atas tingkat referensi dalam Petunjuk EC 2006/66. Jika baterai tidak dibuang dengan benar, zat tersebut dapat membahayakan kesehatan manusia atau lingkungan. Untuk melindungi sumber daya alam dan mendorong penggunaan kembali bahan, pisahkan baterai dari jenis limbah lainnya dan daur ulang melalui sistem pengembalian baterai gratis setempat Anda.

Indonesian-13

Fungsi dasar

Pengoperasian dasar merupakan suatu mode pengoperasian yang dapat dipilih dengan menekan tombol Mode.

Auto (Otomatis)

Pada mode Auto (Otomatis), AC akan secara otomatis mengatur suhu dan kecepatan kipas tergantung pada suhu ruangan.

Cool (Dingin)

Pada mode Cool (Dingin), AC itu akan menyejukkan ruangan Anda. Anda dapat mengatur suhu dan kecepatan kipas untuk merasakan udara yang lebih dingin di tengah musim yang panas.

- Apabila suhu luar ruangan lebih tinggi daripada suhu yang ditetapkan pada unit dalam-ruangan, mungkin diperlukan waktu untuk menurunkan suhu dalam ruangan ke tingkat yang diinginkan.

Dry (Kering)

AC pada mode Dry (Kering) bertindak sebagai dehumidifier (penghilang kelembapan) dengan menyerap uap air dari udara di dalam ruangan.

Mode Dry (Kering) membuat udara terasa menyegarkan di tengah cuaca yang lembap.

Mode Fan (Kipas) dapat dipilih untuk menyirkulasikan udara di dalam ruangan. Mode Fan (Kipas) bermanfaat untuk menyegarkan kembali udara yang sumpek di dalam ruangan.

Heat

AC memanaskan udara sama baiknya dengan mendinginkan udara. Hangatkan ruangan anda dengan alat serbaguna ini di musim dingin.

• Fan mungkin tidak beroperasi selama sekitar 3 \~ 5 menit di awal untuk mencegah ledakan dingin, pada saat AC dalam proses nyala.
• Karena AC memanaskan ruangan dengan mengambil energi panas dari udara luar, kapasitas pemanasan dapat menurun ketika suhu di luar ruangan sangat rendah. Gunakan alat pemanas tambahan dalam kombinasi dengan penyejuk udara jika Anda merasa AC nya kurang panas

• Hanya Pemanasan model memiliki model fungsi : AR*JQ** seri

Fungsi dasar

Tekan tombol untuk menghidupkan AC.

Tekan tombol Mode untuk mengatur mode pengoperasian.

- Setiap kali Anda menekan tombol Mode, mode akan berubah dalam urutan Auto, Cool, Dry, Fan dan Heat.

Tekan tombol untuk menyesuaikan suhu.

Auto (Otomatis)	Anda dapat menyesuaikan suhu yang ditetapkan dengan langkah sebesar 1 °C dalam rentang 16 °C~30 °C.
Cool (Dingin)	Anda dapat menyesuaikan suhu yang ditetapkan dengan langkah sebesar 1 °C dalam rentang 16 °C~30 °C.
Dry (Kering)	Anda dapat menyesuaikan suhu yang ditetapkan dengan langkah sebesar 1 °C dalam rentang 18 °C~30 °C.
Fan (Kipas) Penyesuaian suhu tidak dapat dilakukan.
Heat (Panas) Anda dapat mengatur suhu yang diinginkan oleh 1 °C dalam kisaran 16 °C~30 °C.

Tekan tombol untuk mengatur kecepatan kipas yang diinginkan.

Auto (Otomatis)
Cool (Dingin)
Dry (Kering)
Fan (Kipas)
Heat (Panas)

• Mode Dry hanya tersedia pada mode pendinginan.

Indonesian-15

Menyesuaikan arah aliran udara

Aliran udara vertikal

Fungsi ini memungkinkan Anda mengatur arah aliran udara vertikal.

Tekan tombol ⬆ untuk mengarahkan bilah aliran udara secara vertikal.

▶ Untuk menjaga arah aliran udara dengan arah yang konstan, tekan lagi tombol Bilah aliran udara akan berhenti bergerak.

Jika Anda menyesuaikan bilah aliran udara vertikal secara manual, bilah mungkin tidak sepenuhnya menutup saat Anda menonaktifkan penyejuk udara.

• Menyesuaikan arah aliran udara tidak tersedia dalam mode good'sleep (tidur nyenyak) saat sedang berada dalam mode cool (dingin).
• Tapi, Anda dapat menyesuaikan arah aliran udara dalam mode good'sleep (tidur nyenyak) saat sedang berada di mode heat (panas).

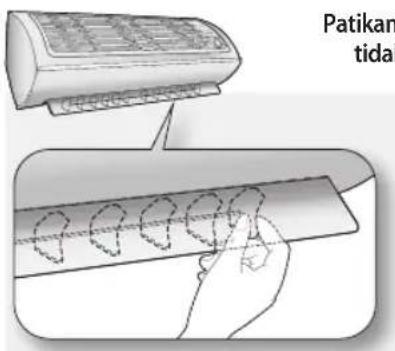

Aliran udara horizontal

Patikan satu tuas pin pengarah yang menempel keluar dari pengarah aliran udara tidak rusak. pada posisi yang Anda inginkan.

- Untuk menghindari risiko cedera diri, penyesuaian arah aliran udara horizontal harus di lakukan ketika unit telah di matikan sepenuhnya. Ada potensi risiko cedera diri ketika unit salah dalam penanganannya.

Indonesian-16

Mengatur Timer Aktif/Mati

Mengatur Timer Aktif

Ketika AC dalam keadaan mati;

1. Tekan tombol Timer untuk memilih (On) (Aktif).
2. Indikator (On) akan terus berkedip dan Anda dapat mengatur waktu.
3. Tekan tombol <, untuk mengatur waktu.
4. Anda dapat mengatur waktu dalam satuan setengah jam mulai dari 30 menit (0,5 pada layar) \~ 3 jam dan satuan jam mulai dari 3\~24 jam.
5. Waktu dapat diatur mulai dari 30 menit hingga maksimum 24 jam.
6. Tekan tombol SET untuk menyelesaikan pengaturan timer Aktif.
7. Indikator (On) dan waktu timer yang diatur akan ditampilkan pada layar remote control dan indikator Timer (💡) akan ditampilkan pada layar unit indoor.
8. Pengaturan timer On (Aktif) akan dibatalkan jika Anda tidak menekan tombol SET dalam waktu 10 detik setelah mengatur waktu. Karenanya, periksa indikator (On) di layar remote control dan indikator Timer ⏻) pada layar unit indoor.

Tersedia tambahan pilihan Pada mode On/Off timer (Sewaktu remote control sedang menyala)
	Anda dapat memilih dari Auto/Cool/Dry/Fan/Heat.
	Anda dapat mengatur suhu dalam mode Auto/Cool/Dry/Heat.
	Anda dapat menyesuaikan kecepatan kipas di Cool/Fan/Heat.

• Setelah pengaturan On Timer (Timer Aktif) selesai, status yang ditetapkan akan ditampilkan selama 3 detik, dan hanya indikator (On) (Aktif) yang akan tetap tampil pada remote control.
• Jika Anda menekan tombol Day ⁶ pada unit indoor setelah mengatur timer Aktif dari remote control, indikator Timer di layar unit indoor akan menghilang dan timer Aktif akan dibatalkan. Walaupun timer Aktif dibatalkan, indikator (On) pada remote control akan tetap ditampilkan.
• Ketika timer Aktif diatur ketika AC dalam keadaan mati, indikator Time(1) akan ditampilkan dan tetap aktif sampai timer Aktif dihidupkan.

Indonesian-17

Mengaktifkan/Menonaktifkan timer

Mengatur timer Mati

Ketika AC dalam keadaan hidup;

1. Tekan tombol Timer untuk memilih (Off) (Tidak Aktif).
2. Indikator (Off) akan terus berkedip dan Anda dapat mengatur waktu.
3. Tekan tombol ⬇, untuk mengatur waktu.
4. Anda dapat mengatur waktu dalam satuan setengah jam mulai dari 30 menit (0,5 pada layar) \~ 3 jam dan satuan jam mulai dari 3\~24 jam.
5. Waktu dapat diatur mulai dari 30 menit hingga maksimum 24 jam.
6. Tekan tombol SET untuk menyelesaikan pengaturan timer Mati.
7. Indikator (Off) dan waktu timer yang diatur akan ditampilkan pada layar remote control dan indikator Timer (1) akan ditampilkan pada layar unit indoor.
8. Pengaturan timer Off (Mati) akan dibatalkan jika Anda tidak menekan tombol SET dalam waktu 10 detik setelah mengatur waktu. Karenanya, periksa indikator (Off) di layar remote control dan indikator Timer (💡) pada layar unit indoor.

Batal

▶ Tekan tombol Timelih (Off) (Tidak Aktif) → tekan tombol

atau → atur timer ke0.0 → tekan tombol SET (ATUR).

▶ Tekan tombol daya (

• Tim Mati mungkin tidak berfungsi bergantung pada status On/Off unit indoor dan status On/Off di indikator pada layar remote control
• Ketika timer Aktif dan fungsi diisesepara bersamaan, AC hanya akan menjalankan fungsi yang diatur belakangan.
• Setelah mengatur timer, waktu yang ditentukan akan ditampilkan selama 3 detik sebelum menghilang
• Apabila fungsi Timer digunakan pada mode pemanasan, AC akan bekerja sesuai mode sebelumnya. (AR** JR** series)

Menggabungkan Timer Aktif dan Timer Mati

Ketika AC dalam keadaan mati Ketika AC dalam	keadaan hidup
Ketika waktu yang diatur pada timer Aktif lebih singkat daripada timer MatiContoh) timer Aktif: 3 jam, timer Mati: 5 jam- AC akan diaktifkan setelah 3 jam sejak saat Anda mengatur timer itu dan AC akan tetap menyala selama 2 jam lalu dimatikan secara otomatis.	Ketika waktu yang diatur pada timer Aktif lebih panjang daripada timer MatiContoh) timer Aktif: 3 jam, timer Mati: 1 Jam- AC akan dimatikan setelah 1 jam sejak saat Anda mengatur timer itu dan diaktikan setelah 2 jam sejak saat dimatikan.

• Waktu yang diatur untuk timer Aktif dan timer Mati harus berbeda.

Indonesian-18

Mode g(tödlürlenyenak)

Untuk tidur yang nyaman, AC akan beroperasi dalam 3 tahapan dalam urutan tahap Fall asleep (Tertidur) ▷ Sound sleep (Tidur pulas) ▷ Wake up (Bangun tidur).

Ketika AC beroperasi dalam mode Cool (Dingin)/Heat (Panas).

1. Tekan tombol Timer untuk memilih ( ) (good'sleep).

- Indikator (♂) akan terus berkedip dan Anda dapat mengatur waktunya.

1. Tekan tombol <1, untuk mengatur waktu.

2. Anda dapat mengatur waktu dalam satuan setengah jam mulai dari 30 menit (0,5 pada layar) \~ 3 jam dan satuan jam mulai dari 3\~12 jam.

3. Waktu dapat diatur mulai dari 30 menit hingga maksimum 12 jam.

4. Pengaturan waktu default untuk modegood'sleep (tidur nyenyak) adalah 8 jam.

5. Tekan tombol SET untuk menyelesaikan pengaturan mode good'sleep (tidur nyenyak).

6. Indikator (5) dan waktu yang diatur untuk modeg(tok/ishvepyak) akan ditampilkan pada layar remote control.

7. Indikator timer ⏻) akan ditampilkan pada layar unit indoor.
8. Pengaturan modegakan sibetalkan jika Anda tidak menekan tombol SET dalam waktu 10 detik setelah mengatur waktu. Karenanya, periksa indikator ( ) di layar remote control dan indikator Timer ( ) pada layar unit indoor.

Batal ▶ Tekan tombol Timer (Timer) → pilih (✗) → tekan tombol (< atau >) → atur timer ke ☐ ☐ → tekan tombol SET (ATUR).

Opsi tambahan tersedia pada modegood'sleep
	Anda dapat menyesuaikan suhu yang ditetapkan dengan langkah sebesar 1 °Cdalam rentang 16 °C~30 °C.
	Kecepatan kipas akan disesuaikan secara otomatis sesuai dengan modegood'sleep.Tetapi, apabila anda memilihgood'sleepMode pada saat operasi pemanasan sedang berjalan, anda dapat tetap dapat menyesuaikan kecepatan angin.
	Saat modegood'sleep(tidur nyenyak) diaktifkan.Dalam mode Cool (Dingin): Arah aliran udara akan disesuaikan secara otomatis.Dalam mode Heat (Panas): Menyesuaikan arah aliran udara tersedia.

Perubahan suhu dan kecepatan kipas pada mode good'sleep (tidur nyenyak)

• Fall asleep (Tertidur): Membantu Anda tidur dengan menurunkan suhu.
• Sound sleep (Tidur pulas): Merelaksasikan tubuh Anda dan meningkatkan suhu badan Anda sedikit.
- Wake up (Bangun tidur): Membangunkan Anda dari tidur nyenyak di tengah udara yang nyaman dan menyegarkan Anda.

• Suhu pengaturan yang disarankan adalah antara 25°C \~ 27°C untuk pendinginan dan 21°C\~23°C untuk pemanasan.
• Jika suhu diatur terlalu rendah, Anda dapat merasa kedinginan ketika tidur dan terkena flu.
• Jam operasi optimal untuk mode good'sleep adalah 8 jam. Karenanya, jika waktu yang diatur terlalu pendek atau terlalu panjang, Anda mungkin tidak merasa senyaman yang diharapkan.
• Jika mode good'sleep diatur lebih dari 5 jam, tahapan Wake up (Bangun tidur) akan dimulai ketika tersisa 1 jam di waktu pengoperasian dan AC akan dihentikan secara otomatis.
• Ketika timer Aktif dan fungsi good'sleep (tidur nyenyak) diatur secara bersamaan, AC hanya akan menjalankan fungsi yang diatur belakangan.

Indonesian-19

Fungsi 2-Step cooling (Pendinginan 2 langkah)

Ketika AC beroperasi dalam mode Cool (Dingin).

(Pilihan) untuk membuat indikator (2-Step) (2 Langkah) berkedip, lalu tekan tombol SET (ATUR).

Layar remote control

Indonesian-20

Menggunakan fungsi Fast (Cepat)

Anda dapat mengatur fungsi Fast (Cepat) untuk memberikan pendinginan cepat.

Ketika AC beroperasi dalam mode Cool (Dingin).

1. Tekan tombol Options (Opsi).
2. Tekan tombol <, atau (Options) (Pilihan) hingga indikator (Fast) (Cepat) mulai berkedip.
3. Tekan tombol SET untuk mengatur fungsi Fast (Cepat).
4. (Fast) (Cepat)→ Indikator (Fast) (Cepat) akan ditampilkan pada layar remote control dan fungsi Fast (Cepat) akan dijalankan.

▶ Tekan tombol Options (Pilihan) untuk membuat indikator (Fast) (Cepat) berkedip, lalu tekan tombol SET (ATUR).

• Fungsi Fast hanya tersedia pada mode Cool (Dingin).
• Ayunan udara Vertikal dapat disesuaikan.
- Suhu yang diatur dan kecepatan kipas tidak dapat disesuaikan.
- Jika fungsi Fast (Cepat) dipilih ketika fungsi 2-Step Cooling (Pendinginan 2 Langkah)/Comfort (Nyaman)/Single user (Satu Pengguna)/good'sleep sedang aktif, fungsi terkait akan dibatalkan.

Layar remote control

Menggunakan fungsi Comfort (Nyaman)

Anda dapat mengatur fungsi Comfort (Nyaman) untuk memberikan pendinginan.

Ketika AC beroperasi dalam mode Cool (Dingin).

1. Tekan tombol Options (Opsi).
2. Tekan tombol ⬇, atau (Options) (Pilihan) hingga indikator (Comfort) (Nyaman) mulai berkedip.
3. Tekan tombol SET untuk mengatur fungsi Comfort (Nyaman).
4. (Confort) (Nyaman) → Indikator (Comfort) (Nyaman) akan ditampilkan pada layar remote control dan fungsi Comfort (Nyaman) akan dijalankan.

▶ Tekan tombol Options (Pilihan tombol atau Options Batal (Pilihan) untuk membuat indikator (Comfort) (Nyaman) berkedip, lalu tekan tombol SET (ATUR).

• Fungsi Comfort (Nyaman)anya tersedia pada mode Cool (Dingin).
• Ayunan udara Vertikal dapat disesuaikan.
- Suhu yang diatur dapat disesuaikan, tetapi kecepatan kipas tidak dapat disesuaikan.
- Jika fungsi Comfort (Nyaman) dipilih ketika fungsi 2-Step Cooling (Pendinginan 2 Langkah)/ Fast (Cepat)/Single user (Satu Pengguna)/ good'sleep sedang aktif, fungsi terkait akan dibatalkan.

Layar remote control

Indonesian-21

Menggunakan fungsi Single user (Satu Pengguna)

Fungsi ini akan mengurangi penggunaan energi ketika AC beroperasi dalam mode Cool (Dingin).

Ketika AC beroperasi dalam mode Cool (Dingin).

1. Tekan tombol Single user (Satu pengguna).

2. Indikator (Singel user) (Satu pengguna) akan ditampilkan di layar remote control. Kemudian, == == _ akan ditampilkan pada bagian indikator suhu yang diatur selama beberapa detik dan fungsi Single user (Satu Pengguna) and dimulai.

3. Ketika fungsi Single user (Satu Pengguna) dalam keadaan aktif, ayunan udara vertikal akan diaktifkan secara otomatis.
4. Jika suhu yang diatur saat ini lebih rendah dari 24 °C dalam mode Cool (Dingin), itu akan otomatis dinaikkan menjadi 24 °C.

Batal

▶ Tekan tombol Single User (Satu Pengguna) sekali lagi.

• Fungsi Single user (Satu Pengguna) hanya tersedia pada mode Cool(Dingin).
• Jika fungsi Single user (Satu Pengguna) dipilih ketika fungsi 2-Step Cooling (Pendinginan 2 Langkah)/Fast (Cepat)/Comfort (Nyaman) / good'sleepsedang aktif, fungsi terkait akan dibatalkan.
• Ayunan udara vertikal akan tetap aktif bahkan setelah fungsi Single user (Satu Pengguna) dibatalkan.
• Pilih atau batalkan fungsi Single User (Satu Pengguna) dengan tombol Options (Pilihan).

-Tekan tombol Options (Pilihan) → tekan tombol◀, ▶ atau Options (Pilihan) untuk membuat indikator (Single user) (Satu pengguna) berkedip, lalu tekan tombol SET (ATUR).

Opsi tambahan tersedia pada fungsi Single user (Satu Pengguna)
	Anda dapat menyesuaikan suhu yang ditetapkan dengan langkah sebesar 1 °C dalam rentang 24 °C~30 °C untuk pendinginan.
	(Отomatis), (Rendah), (Sedang), (Tinggi), (Turbo)dapat dipilih.
	Ayunan udara Vertikal dapat dipilih.

Menggunakan fungsi Auto clean (Pembersihan otomatis)

Fungsi Auto clean akan meminimalkan kelembapan di dalam unit indoor. Aktifkan fungsi ini untuk membantu memberi Anda udara bersih.

Ketika AC beroperasi;

1. Tekan tombol Settings (Pengaturan).
2. Tekan tombol , atau (Settings) (Pengaturan) hingga indikator (Clean) (Bersih) mulai berkedip.

3. Tekan tombol SET untuk mengatur fungsi Auto clean.

4. 3 detik setelah mengatur fungsi Auto clean (Pembersihan otomatis), indikator (Clean) (Bersih) di layar remote control akan menghilang dan indikator Timer (①) akan mengaktifkan tampilan unit dalam ruangan. Fungsi Auto clean akan diaktifkan setelah AC berhenti beroperasi.

5. Durasi fungsi Auto clean dapat bervariasi bergantung pada mode operasi yang digunakan sebelumnya.

Settings (Pengaturan) untuk membuat indikator (Clean) (Bersih) berkedip, lalu tekan tombol SET (ATUR).

CATATAN

• Ketika mode operasi sudah diatur selama fungsi Auto clean diaktifkan, AC akan beroperasi pada mode operasi yang dipilih dan fungsi Auto clean akan diaktifkan kembali ketika operasi itu berhenti.
• Selama fungsi auto clean (pembersihan otomatis), kipas dalam ruang akan terus berputar dan bilah aliran udara akan tetap terbuka untuk
  • Lampu mode auto Clean akan menyala

Mengatur suara Bib

Suara bib dari unit indoor dapat dimatikan.

1. Tekan tombol Settings (Pengaturan).
2. Tekan tombol ⬇, atau (Settings) (Pengaturan) hingga indikator (Beep) (Bip) mulai berkedip.
3. Tekan tombol SET untuk mematikan suara bip.

- 3 detik setelah mengatur fungsi Beep sound (Bunyi bip), indikator (Beep) (Bip) di layar remote control akan menghilang dan fungsi Beep sound (Suara bip) akan dijalankan.

Indonesian-23

Membersihkan penyejuk udara

- Pastikan listrik mati dan tercabut dari sumber kontak listrik ketika membersihkan mesin pengatur suhu udara.

Membersihkan penyejuk udara

▶ Bersihkan produk dengan kain lembab hangat.
▶ Bersihkan debu yang menumpuk di celah produk dengan sikat lembut.

- Hubungi pusat layanan saat Anda membersihkan penukar panas pada indoor unit karena perlu dibongkar.

• Jangan bersihkan tampilan menggunakan deterjen alkalin.
• Jangan gunakan asam sulfat, asam hidroklorida, pelarut organik (seperti thinner, minyak tanah dan aseton dsb.) untuk membersihkan permukaan produk atau memasang stiker di situ. Kesemuanya itu dapat merusak permukaan penyejuk udara.

Membersihkan penukar panas outdoor unit

▶ Ketika debu terakumulasi pada penukar panas, dapat menurunkan kinerja pendingin. Oleh karena itu, bersihkan secara teratur.
▶ Semprotkan air untuk membersihkan debu.

Jika sulit untuk membersihan penukar panas unit outdoor sendiri, kontak pusat layanan.

- Hati-hati dengan pinggiran yang tajam pada penukar panas unit outdoor.

(Ilustrasi ini mungkin berbeda sedikit tergantung pada model)

Indonesian-24

Membersihkan AC

Melepas filter Udara

Ada lubang di sisi kanan bawah filter. Letakkan jari Anda ke dalam lubang itu agar dapat memegang filter dan pelan-pelan dorong ke atas untuk melepas pengait dari sisi bawah. Lalu, tarik ke bawah untuk melepas filter dari bodi utama.

Membersihkan Filter Udara

Filter udara berbasis busa yang dapat dicuci menjerat partikel besar dari udara. Filter dibersihkan dengan sebuah vakum atau dicuci dengan tangan.

Lepas filter Udara dari bodi utama.

Bersihkan filter Udara dengan pembersih vakum atau sikat lembut. Jika debu terlalu tebal, bersihkan dengan air yang mengalir.

Pasang kembali filter Udara ke posisi awalnya. Keringkan filter Udara di tempat berventilasi.

• Bersihkan filter Udara setiap 2 minggu. Periode pembersihan dapat berbeda tergantung kondisi penggunaan dan lingkungan. Di tempat yang berdebu, bersihkanlah sekali seminggu.
• Jika filter Udara mengering di tempat yang terkungkung (atau lembap), bau tidak sedap dapat terbentuk. Jika ini yang terjadi, bersihkan ulang dan keringkan di tempat berventilasi baik.

Indonesian-25

Membersihkan AC

Merakit kembali filter Udara

1. Taruh filter di bagian body utama dan masukkan kait yang terdapat di bagian atas filter kedalam body utama. ①

2. Terdapat satu kait di kedua sisi filter, tekan bagian atas filter udara secara perlahan dan masukkan kait ke bagian body utama. ②

3. Tekan bagian bawah filter secara perlahan untuk memastikan sudah terkait dengan bagian body utama. ③ ④ ⑤

Jika AC tidak akan digunakan untuk jangka waktu yang agak lama, keringkan AC untuk menjaga dalam kondisi terbaik.

1. Keringkan AC secara menyeluruh dengan mengoperasikan mode kipás (Fan Mode) selama 3 sampai 4 jam and matikan pasokan listrik. Terdapat kemungkinan kerusakan internal apabila masih terdapat komponen yang lembap.

2. Sebelum menggunakan AC lagi, kering komponen bagian dalam AC lagi dengan menjalankan dalam modus Fan selama 3 sampai 4 jam. Hal ini membantu menghilangkan bau yang mungkin dihasilkan dari kelembaban.

Pengecekan Berkala

Lihat grifik berikut untuk menjaga AC dengan benar.

Type Penjelasan		Setiap 2 Mingguw	Setiap 3 Bulan	Setiap 4 Bulan	Setiap 1 Tahun
Indoor unit	Bersihkan Filter udara (1)
	Bersihkan Condensate dari tatakan drain (2)
	Bersihkan penukar panas (2)
	Bersihkan kipas silang (2)
	Bersihkan condesnsate pada pipa buangan (2)
	Ganti baterai remote kontrol (1)
Outdoor unit	Bersihkan penukar panas pada luar unit (2)
	Bersihkan penukar panas pada bagian dalam unit (2)
	Bersihkan komponen listrik dengan semprotan udara (2)
	Pastikan bahwa semua komponen listrik sudah dikencangkan (2)
	Bersihkan kipas (2)
	Pastikan bahwa semua perakitan kipas sudah dikencangkan (2)
	Bersihkan condensate pada tatakan drain (2)

: Tanda centang ini diperlukan untuk memeriksa unit / indoor outdoor secara berkala, berikut penjelasannya untuk memelihara AC dengan benar.

(1) Kegiatan yang dijelaskan harus dilakukan lebih sering jika area instalasi sangat berdebu.
(2) Operasi ini harus selalu dilakukan oleh teknisi ahli. Untuk informasi lebih rinci, lihat bagian instalasi di manual.

Indonesian-27

Solusi masalah

Lihat tabel berikut jika AC beroperasi abnormally. Hal ini dapat menghemat waktu dan biaya yang tidak perlu.

MASALAH SOLUSI
AC tidak bekerja sama sekali.	Periksa daya status dan kemudian mengoperasikan AC lagi.Pasang atau nyalakan pemutus sirkuit dan kemudian operasikan AC lagi.Pastikan Isolator diaktifkanPeriksa apakah Anda telah mengatur Off Timer. Mengoperasikan AC lagi dengan menekan tombolPower.
Pengaturan suhu tidak bekerja.	Periksa apakah Anda telah memilih mode Fan /Fast mode. Dalam mode ini, suhu yang diinginkan di set ke auto dan Anda tidak dapat mengatur suhu.
Udara Dingin / hangat tidak keluar dari AC.	Periksa apakah suhu disetel lebih tinggi (selama mode Cool) / rendah (selama mode Panas) dari suhu sekarang. TekanTemp+atau- tombol pada remote kontrol untuk mengubah suhu yang disetel.Periksa apakah saringan udara tersumbat oleh kotoran. Jika ada banyak debu di filter udara, pendingin (pemanasan) dapat menurunkan kinerja. Bersihkan lebih sering.Periksa apakah unit luar ditutupi atau dipasang dekat rintangan. Ambil tutup dan jauhkan hambatan tersebut.Periks a apakah AC beroperasi dalam mode Proses pemanasan (defrost). Ketika es terbentuk di musim din gin atau suhu luar terlalu rendah, AC beroperasi dalam mode Proses pemanasan (defrost) secara otomatis. Dalam mode Proses pemanasan (defrost), kipas berhenti dalam ruangan dan udara hangat tidak keluar.Jika pintu atau jendela yang terbuka, dapat menyebabkan kinerja pendinginan buruk (pemanasan). Tutup pintu dan jendela.Periksa apakah AC baru saja diaktifkan setelah menghentikan pendinginan atau pemanasan operasi. Dalam hal ini, hanya kipas akan berjalan untuk melindungi kompresor unit outdoor.Periksa apakah panjang pipa terlalu panjang. Bila panjang pipa melebihi panjang pipa maksimum, pendinginan (pemanasan) dapat menurunkan kinerja.
Pengaturan aliran udara tidak bekerja.	Cek apabila anda memilikigood’sleepMode. Pada mode ini, anda tidak dapat mengatur arah aliran angin (Jika modegood’sleep beroperasi pada mode pemanasan, anda dapat mengatur arah aliran angin”.

Indonesian-28

MASALAH SOLUSI
Pengaturan kecepatan Fan tidak bekerja.	Periksa apakah Anda telah memilih mode Auto/Dry/Fast/good'sleep.In these mode, fan speed kecepatan fan yang diinginkan di set ke auto dan Anda tidak dapat mengatur kecepatan fan.
Remote Kontrol tidak bekerja.	Periksa apakah baterai Anda habis.Pastikan bahwa tidak ada yang menghalangi sensor remote kontrol Anda.Periksa bahwa ada pencahayaan aparat kuat di dekat AC. Kuat cahaya yang berasal dari lampu neon atau tanda-tanda neon dapat mengganggu gelombang listrik.
Fungsi Timer tidak bisa di set.	Periksa apakah Anda menekan tombol SET pada remote kontrol setelah Anda mengatur waktu.
Indikator terus berkedip.	Tekan tombol Power atau cabut steker listrik / matikan saklar daya tambahan. Jika indikator masih berkedip, hubungi pusat layanan.
Menyerap bau di ruangan selama beroperasi.	Periksa apakah alat sedang bekerja di daerah berasap. Pertukaran udara atau mengoperasikan AC dalam mode Fan selama 1 ~ 2 jam.(Kami tidak menggunakan komponen bau di AC.)Check the Drains (Periksa Buangan) telah menggantikan Perawatan Berkala.
Terdapat indikasi error.	Sewaktu unit indoor menyala kedap kedip, hubungi pusat servis terdekat. Harap pastikan kode kesalahan disampaikan ke pusat layanan saat melakukan pemesanan servis melalui telepon.
Terjadi Kebisingan.	Tergantung pada status penggunaan AC, kebisingan dapat didengar saat gerakan perubahan aliran refrigeran. Itu adalah normal.
Terdapat asap di unit outdoor.	Mungkin bukan api tapi bisa uap yang dihasilkan oleh operasi defrost dari penukar panas unit outdoor pada saat mode Panas di musim dingin.
Air menetes dari sambungan pipa outdoor	Air dapat dihasilkan karena perbedaan suhu. Itu adalah normal.

Tindakan pencegahan demi keselamatan

Hati-hati mengikuti tindakan yang tercantum di bawah ini karena hal ini sangat penting untuk menjamin keselamatan unit anda.

• Selalu lepaskan AC dari sumber listrik sebelum melakukan perbaikan atau menyentuh komponen dalam unit.
• Pastikan bahwa instalasi dan uji coba operasi yang dilakukan oleh teknisi ahli.
• Pastikan bahwa AC tidak dipasang di daerah mudah diakses.

Informasi Umum

Bacalah dengan cermat isi panduan ini sebelum memasang AC dan simpan manual di tempat yang aman agar dapat menggunakannya sebagai referensi setelah pemasangan.
▶ Untuk keamanan maksimal, pemasang harus selalu hati-hati membaca peringatan berikut.
▶ Simpan manual operasi dan pemasangan di lokasi yang aman dan jangan lupa untuk menyerahkannya kepada pemilik baru jika AC sudah dijual atau dipindahkan.
▶ Panduan ini menjelaskan cara memasang unit indoor dengan sistem split dengan dua unit SAMSUNG. Produsen tidak bertanggung jawab atas kerusakan yang timbul dari penggunaan unit-unit non compliant. Penggunaan jenis lain unit dengan sistem kontrol yang berbeda dapat merusak unit dan membatalkan garansi.
Penyejuk udara sesuai dengan persyaratan dari Low Voltage Directive (72/23/EEC), EMC Directive (89/336/EEC) dan Instruksi pada peralatan bertekanan (97/23/EEC).
▶ Produsen tidak bertanggung jawab atas kerusakan yang berasal dari perubahan yang tidak sah atau sambungan yang tidak benar dari listrik dari ketentuan yang ditetapkan dalam table "batas Operasi", termasuk dalam manual, akan membatalkan garansi.
AC harus digunakan hanya untuk aplikasi yang telah dirancang: unit indoor tidak cocok dipasang pada area yang digunakan untuk pencucian.
Jangan gunakan unit jika rusak. Jika terjadi masalah, matikan unit dan lepaskan dari sumber listrik.
Dalam rangka untuk mencegah kerusakan listrik, kebakaran atau cedera, selalu mematikan unit, menonaktifkan saklar perlindungan dan kontak layanan SAMSUNG jika unit mengeluarkan asap, jika kabel listrik panas atau rusak atau jika unit ini sangat bising.
Selalu ingat untuk memeriksa unit, sambungan listrik, tabung refrigeran dan proteksi secara teratur. Pekerjaan ini harus dilakukan oleh teknisi ahli.
▶ Unit ini berisi bagian yang bergerak, yang harus selalu dijauhkan dari jangkauan anak-anak.
Jangan mencoba untuk memperbaiki, memindahkan, mengubah atau memasang ulang unit. Jika dilakukan oleh personel yang tidak sah, operasi ini mungkin menyebabkan kejutan listrik atau kebakaran.
Jangan letakkan wadah dengan cairan atau benda lainnya pada unit.
▶ Semua bahan yang digunakan untuk pembuatan dan kemasan AC didaur ulang.
▶ Bahan pengepakan dan baterai bekas dari remote kontrol (opsional) harus dibuang sesuai dengan undang-undang.
Penyejuk udara berisi refrigerant yang harus dibuang sebagai sampah khusus. Pada akhir siklus hidupnya, AC harus dibuang di tempat yang diijinkan atau dikembalikan ke pengecer sehingga dapat dibuang dengan benar dan aman.

Indonesian-30

Memasang Unit

PENTING : Ketika memasang unit, selalu ingat untuk memasang tabung refrigeran terlebih dahulu, baru kemudian jalur listrik. Selalu lepaskan baris listrik sebelum tabung refrigerant.

Jika produk uang datang rusak, JANGAN DIPASANG dan segera laporkan kerusakan pada pengantar atau pengecer (jika pemasang atau teknisi yang berwenang telah mengambil unit dari pengecer.)
▶ Setelah menyelesaikan pemasangan, lakukan tes fungsional dan memberikan petunjuk tentang cara mengoperasikan AC kepada pengguna.
Jangan gunakan AC dalam lingkungan dengan zat berbahaya atau dekat dengan peralatan yang gampang menghasilkan api untuk menghindari terjadinya kebakaran, ledakan atau cedera.
▶ Untuk mencegah cedera ketika menyentuh kipas unit indoor, pasang unit indoor setidaknya 2,5 m di atas lantai.
Penyejuk udara harus digunakan hanya untuk aplikasi yang telah dirancang: unit indoor tidak cocok dipasang pada area yang digunakan untuk pencucian.
▶ Unit kami harus dipasang sesuai dengan ruang yang ditunjukkan dalam manual instalasi untuk menjamin aksesibilitas baik dari kedua sisi atau kemampuan untuk melakukan pemeliharaan rutin dan perbaikan. Bagian unit harus dapat diakses dan dapat dibongkar dalam kondisi keselamatan yang lengkap baik untuk orang atau benda. Untuk alasan ini, di mana tidak ditunjukkan seperti yang ditunjukkan di Cara Pemasnagn, biaya yang diperlukan untuk memasang dan memperbaiki unit (dalam keselamatan, sebagaimana diwajibkan oleh peraturan yang berlaku yang berlaku) dengan sling, truk, perancah atau cara lain untuk mencapai tempat tinggi tidak termasuk dalam-garansi dan dibebankan kepada pembeli.

Jalur listrik, sekring atau pemutus sirkuit

Selalu pastikan bahwa catu daya sesuai dengan standarukeselamatan saat ini. Selalu memasang AC sesuai dengan standar keselamatan lokal.
▶ Selalu pastikan koneksi grounding yang cocok tersedia.
▶ Pastikan bahwa tegangan dan frekuensi power supply sesuai dengan spesifikasi dan bahwa daya terpassang cukup untuk memastikan pengoperasian setiap alat rumah tangga lain yang terhubung ke saluran listrik yang sama.
▶ Selalu pastikan bahwa switch cut-off dan perlindungan sesuai kebutuhan.
▶ Pastikan bahwa AC dihubungkan ke catu daya sesuai dengan petunjuk yang tersedia dalam diagram pengkabelan termasuk dalam manual.
Selalu pastikan bahwa sambungan listrik (kabel masuk, bagian lead perlindungan ...) sesuai dengan spesifikasi listrik dan dengan petunjuk yang diberikan didalam skema kabel. Selalu pastikan bahwa semua koneksi sesuai dengan standar yang berlaku untuk instalasi AC.

Memilih lokasi pemasangan

Indoor unit

Untuk instalasi AC Wi-Fi, pilih unit indoor yang terletak paling dekat dengan router wireless. Pada kasus dimana sinyal WiFi melemah, Smart APP boleh untuk diskoneksi tergantung pada kekuatan sinyal WiFi.
▶ Dimana aliran udara tidak terhalang.
Dimana udara dingin dapat didistribusikan ke seluruh ruangan.
▶ Pasang panjang pipa refrigeran dan perbedaan ketinggian kedua unit indoor dan outdoor seperti yang ditunjukkan Dalam diagram pemasangan.
▶ Dinding yang dapat menahan getaran dan cukup kuat untuk menahan berat produk.
▶ Tidak mendapat sinar matahari langsung.
1 m atau lebih jauh dari TV atau radio (untuk mencegah layar dari menjadi terdistorsi atau kebisingan dari yang dihasilkan).
▶ Sejauh mungkin dari lampu neon dan pijar (sehingga remote kontrol dapat dioperasikan dengan baik).
▶ Tempat di mana saringan udara bisa diganti dengan mudah.
Jangan menempatkan tepat diatas peralatan elektonik lainnya, dimana apabila AC tidak diservis dapat menyebabkan kebocoran air dan merusak peralatan elektonik lainnya (misalnya komputer, TV, dll).

Indonesian-31

Memilih lokasi pemasangan

Unit Outdoor

▶ Tempat dimana tidak terkena angin kencang.
▶ Ventilasi yang baik dan tempat-tempat yang tidak berdebu.
▶ Jauh dari sinar matahari langsung dan hujan.
▶ Tempat dimana tetangga tidak terganggu oleh suara operasi atau udara panas.
▶ Dinding padat atau mencegah getaran dan cukup kuat untuk menahan berat produk.
Dimana tidak ada resiko kebocoran gas yang mudah terbakar.
▶ Ketika memasang unit di tempat yang tinggi pastikan untuk memperbaiki unit kaki.
3 m atau lebih jauh dari TV atau radio (untuk mencegah layar dari menjadi terdistorsi atau kebisingan dari yang dihasilkan).
▶ Pasang unit horizontal.
▶ Tempat dimana air pembuangan tidak menjadi masalah.
▶ Tempat yang tidak ada tanaman (khususnya tanaman merambat) dan di mana hewan kecil tidak dapat masuk.
▶ Unit Outdoor tidak seharusnya diletakkan di tempat dengan ketinggian melebihi 2.4 meter, atau terlalu dibawah, dengan alasan aksesibilitas servis dan OH&S.

- Hindari tempat-tempat berikut untuk mencegah kerusakan unit

- Dimana ada minyak mesin. - Lingkungan asin, seperti daerah pantai.

- Apabila ada gas sulfida. - daerah lainnya dengan keadaan khusus.

* Tampilan unit mungkin berbeda dari diagram tergantung pada model.

Indonesian-32

Persyaratan tempat untuk Unit Outdoor

Saat memasang 1 unit outdoor

◆ Penjelasan Gambar

•, Arah Aliran Udara.

(Unit: mm)

◆ Bila arah udara adalah sebaliknya dinding.

◆ Bila arah udara adalah mengarah dinding.

◆ Ketika 3 sisi unit outdoor yang diblokir oleh dindingl.

◆ Bagian atas dari unit outdoor dan lubang udara adalah menuju dinding.

Bagian atas dari unit outdoor dan lubang udara adalah sebaliknya dinding.

◆ Bila dinding depan menghalangi dan sisi belakang outdoor unit.

Ketika memasang lebih dari 1 unit outdoor

(Unit: mm)

◆ Bila arah udara adalah mengarah dinding.

◆ Ketika 3 sisi unit outdoor yang diblokir oleh dinding.

Indonesian-33

Memilih lokasi pemasangan

(Unit: mm)

◆ Ketika dinding yang menghalangi depan dan sisi belakang outdoor unit.

◆ Ketika sisi depan dan belakang unit outdoor ke dinding.

◆ Bila bagian atas unit outdoor dan lubang udara adalah sebaliknya dinding.

• Jika instalasi dilakukan dalam ruang yang tidak tepat, unit dapat menghasilkan suara dan menyebabkan efek buruk pada produk.
• Instalasi harus dilakukan di tingkat dan di tempat di mana getaran tidak akan menimbulkan efek apapun.

Aksesori

Aksesori berikut disertakan dengan AC :

• Jumlah setiap aksesori ditunjukkan dalam tanda kurung.

Aksesoris dalam unit indoor

Pemasangan Plate (1) **05/07/09**	Pemasangan Plate (1) **12/18**	Remote kontrol (1)	Baterai untuk Remote kontrol (2)	Manual Penggunaan & Instalasi (1)
Manual Penggunaan & Instalasi (1)	M4 x 12 Paku datar (tapped screws) (2)	Sekrup Penutup

Aksesoris dalam unit outdoor

Leg Karet (4)

Indonesian-34

• Flare Nuts melekat pada setiap ujung dari sebuah pipa evaporator atau tempat service. evaporator atau tempat service.
• Pemasangan kawat kabel perakitan adalah opsional. Jika tidak diberikan, gunakan kabel standar.
• Plug pembuangan air dan kaki karet hanya disertakan saat AC disediakan tanpa pipa perakitan seperti terlihat pada gambar di bawah.

Opsional Aksesoris

Pipa sambungan terinsulasi,∅6.35 mm x 5 m (1)	Pipa sambungan terinsulasi,∅9.52 mm x 5 m (1)* * 05/07/09**	Pipa sambungan terinsulasi,∅12.70 mm x 5 m (1)* * 12/18**	Insulasi Tube busaPET3 (1)	Selotip vinil (2) Putty 100 g (1)
Gantungan pipa (pipe clamps) A (3)	Gantungan pipa (pipe clamps) B (3)	Paku semen (cement nails) (6)	M4 x 25 Tapped Screws (6)	Pipa pembuangan air, panjang 2 m (1)	Pemasangan 3-Core (1)

Sumbat pengeringan (1)

• Jika aksesoris diberikan, itu akan berada dalam kotak aksesori.

Alat-alat yang dibutuhkan untuk instalasi

Alat-alat Umum

• Pompa Vakum (Pencegahan alir balik) • Gauge Manifold • Pencari Logam/Kayu
• Kunci Torsi • Pemotong Pipa • Peluas lubang • Pembengkok Pipa • Water pass
• Obeng • Kunci pas • Pengebor • Kunci L • Pita Ukur

Alat-alat untuk pengoperasian uji

• Termometer • Meteran Resistensi • Elektroskop

Memasang pelat pemasangan

Anda dapat memilih arah selang pembuangan tergantung di mana Anda ingin menginstal unit indoor. Oleh karena itu sebelum memperbaiki piring instala si ke dinding atau bingkai jendela, Anda harus menentukan posisi dari lubang 65 mm melalui kabel, pipa dan selang lulus untuk menghubungkan unit indoor ke unit outdoor.

Ketika menghadap dinding, pipa dan kabel dapat dihubungkan dari:

• Right (A)
- Left (B)
- Underside_right (C)
- Rear_right atau left (D)

* Direction of pipe

• Anda dapat memasang pipa freon di sisi kiri/kanan/bawah/belakang unit dalam ruangan.
• Jika arah pipa diubah dari kiri ke kanan, jangan tekuk pipa secara drastis, melainkan putar perlahan ke arah yang berlawanan seperti ditunjukkan pada gambar. Jika tidak, pipa dapat rusak selama proses tersebut berlangsung.

Indonesian-35

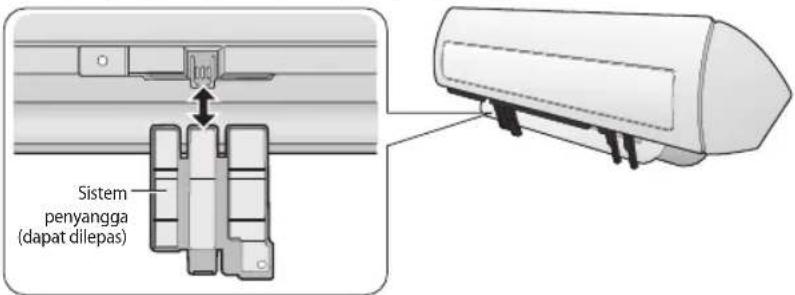

1. Lepas panel depan seperti dijelaskan pada halaman 37\~38.

2. Lepas pelat Gantungan dari unit dalam ruang.

(1) Longgarkan kedua sekrup yang memasang pelat Gantungan ke unit dalam ruang.
(2) Dorong kait (di bagian bawah unit dalam ruang) ke atas untuk melepas pelat pemasangan dari kait yang menahannya.
(3) Tarik pelat pemasangan untuk melepas sepenuhnya dari unit dalam ruang.

1. Tentukan posisi lubang saluran pipa dan selang seperti terlihat pada gambar dan lubang bor dengan diameter dalam dari 65 mm sehingga sedikit miring ke bawah.

Pipe hole (∅65 mm)

Pipe hole (∅65 mm)

(Unit : mm)

Model A B C D
**05/07/09/12/18**	36 60 65 36

- Pastikan untuk bor hanya satu lubang setelah memilih arah pipa

4. Memasang unit indoor.

Jika Anda memasangang unit indoor di dinding

(1) Memasang pelat pemasangan ke dinding memberikan beban pada berat unit indoor.

Jika Anda memasang pelat ke dinding beton menggunakan finher, pastikan bahwa jarak antara dinding dan pelat adalah kurang dari 20 mm.

(1) Tentukan posisi dari pojok kayu yang menempel pada bingkai jendela.
(2) Pasang pjok kayu ke bingkai jendela memberikan beban pada berat unit indoor.
(3) Pasang plat pemasangan ke tegak kayu menggunakan sekrup.

(1) Gunakan pencari logam/kayu untuk menemukan lokasi baut.
(2) Pasang penggantung pelat di dua baut.

- Cari tempat lainnya jika ada kurang dari dua baut, atau jarak antar baut berbeda dengan penggantung pelat. - Memasang plat pemasangan tanpa condong ke satu sisi.

Pastikan bahwa dinding dapat menahan berat produk. Jika Anda menginstal produk di tempat di mana tidakcukup kuat untuk menahan berat produk, unit bisa jatuh dan menyebabkan cedera.

Memasang Baut Gantungan

Gunakan 2 sekrup untuk memasang unit dalam ruang dengan pelat gantungan seperti ditampilkan pada gambar.

Indonesian-36

Bongkar/Rakit panel penutup untuk pemasangan unit indoor

Harap pindai kode QR ini untuk video terperinci mengenai instalasi unit dalam ruang.

Untuk dapat memasang unit dalam ruang, Anda harus membongkar panel penutup terlebih dahulu. Harap ikuti petunjuk berikut untuk membongkar dan merakit panel penutup. Pengait (di panel penutup) bisa rusak jika Anda memberikan kekuatan yang berlebih saat Anda membongkar dan merakit panel penutup. Harap ikuti petunjuk berikut.

Melepas sekrup

Panel penutup dirakit di bagian bawah unit dalam ruang (seperti yang ditunjukkan dalam ilustrasi) dan dikencangkan dengan sekrup. Lepas sekrup Penutup terlebih dahulu dan longgarkan sekrup sehingga Anda dapat membongkar panel penutup.

Melepas panel Penutup (sebelum memasang unit dalam ruang)

Pasang panel bawah ke bodi utama menggunakan kait samping, tengah, dan bawah seperti terlihat pada gambar. Buka dulu kunci kait samping, lalu buka kunci kait tengah dan bawah.

Jumlah dan lokasi pengait mungkin berbeda tergantung kapasitas unit dalam ruang. (Lihat tabel)

* Untuk lokasi kait spesifik dan kuantitas, silakan lihat untuk menutupi panel dengan menunjukkan panah berdasarkan barang fisik

Indonesian-37

Bongkar/Rakit panel penutup untuk pemasangan unit indoor

- Gunakan kedua tangan

- Lepaskan masing-masing pengait dengan mendorongnya ke atas menurut sudut tertentu.

Merakit panel Penutup (setelah memasang unit dalam ruang)

Untuk merakit panel Penutup, lakukan dengan urutan sebaliknya dari urutan pembongkaran.

Gunakan kedua tangan untuk merakit dan berhati-hatilah agar tidak merusak pipa dan selang penguras.

Kunci kait samping, tengah, dan bawah sesuai urutan ini. Kencangkan panel bawah dengan sekrup, lalu tutup lubang sekrup menggunakan penutupnya.

• Hubungkan kabel daya ke pemutus sirkuit bantu. Jika setiap kutub gagal untuk terhubung ke power supply, hal ini diakibatkan jarak kontak ≥ 3 mm.
• Gunakan kabel pelindung (Kategori 5; kurang dari 50pF/m) untuk lokasi lingkungan yang berisik.
• Kabel catu daya pada komponen peralatan untuk penggunaan luar ruangan tidak boleh lebih ringan daripada kabel fleksibel berlapis polikloroprena. (Penandaan kode IEC: 60227 IEC53/CENELEC: H05VV-F, IEC: 60245 IEC66/CENELEC: H07RN-F)

Menghubungkan kabel

Pekerjaan listrik.

(1) Untuk pekerjaan listrik dan pembumian, ikuti 'standar teknis pemasangan jaringan listrik' dan 'regulasi perkabelan' pada Undang-undang Perusahaan Listrik.
(2) Kencangkan blok terminal sekrup pada 1.2\~1.8 N·m (12\~18 kgf·cm).
(3) Berhati-hatilah saat menyambung blok terminal dari unit dalam-ruangan.

▶ Sebelum menyambung, pastikan bagian penyambung dari soket terminal menghadap ke atas.

Terbalik

Soket terminal rusak

Tidak ada terminal cincin untuk membungkus kabel.

▶ Tidak boleh ada jarak antara terminal dan sekrup ketika keduanya disambungkan.

- Apabila ada jarak, dapat timbul bahaya kebakaran karena panas yang berlebihan yang muncul dari kontak listrik.

Soket terminal terbalik.

Sekrup tidak terpasang dengan benar, atau ada jarak antara sekrup dan terminal cincin.

- Untuk kabel pada blok terminal, gunakan kabel dengan soket terminal cincin saja. Kabel biasa tanpa soket terminal cincin dapat menimbulkan bahaya kebakaran karena panas yang berlebihan yang muncul dari kontak listrik selama pekerjaan menangani kabel.

Indonesian-39

* Bila Anda memasang AC, membuat koneksi refrigerant dan kemudian sambungan listrik.

Hubungkan AC untuk sistem grounding sebelum melakukan sambungan listrik.

Jika unit-dilepas, pertama putuskan kabel listrik, kemudian sambungan refrigerant.

Jika unit outdoor lebih dari 5 meter dari unit indoor, Anda harus memperpanjang kabel. Panjang maksimal kabel adalah 15(∗∗05/07/09/12/18∗∗) meters.

1. Penyambungan kabel perakitan jika diperlukan.

- Tidak diperbolehkan untuk menyambungkan dua atau lebih kabel untuk memperpanjang jarak. Hal ini dapat menimbulkan api.

1. Buka kisi depan.
2. Lepaskan sekrup pengaman penutup konektor.
3. Lewatkan kabel perakitan melalui bagian belakang unit indoor dan menghubungkan kabel perakitan ke terminal. (Lihat gambar dibawah ini sebagai referensi)

- Setiap kawat dilabeli dengan jumlah terminal yang sesuai.

1. Hubungkan bagian ujung kabel melalui lubang 65mm yang terdapat didalam dinding.
2. Tutup penutup konektor dengan mengencangkan sekrup dengan hati-hati.
3. Tutup kisi-kisi depan.
4. Lepaskan penutup papan terminal di samping unit outdoor.
5. Sambungkan kabel ke terminal seperti yang terlihat pada gambar.

Indoor unit

Outdoor unit

• Juga terminal sirkuler harus dicocokkan dengan ukuran sekrup di blok terminal.

• Setelah menyambung kabel, pastikan angka terminal di unit dalam ruang/luar ruang cocok.
  • Harap pastikan kabel Daya & Komunikasi dipisah, tidak boleh dalam kabel yang sama.

• Hubungkan konduktor grounding ke terminal grounding.

• Tutup penutup papan terminal dengan mengencangkan sekrup dengan hati-hati.

• Hubungkan kabel menurut kode warna, mengacu pada diagram pengkabelan.
• Kabel listrik dan kabel interkoneksi harus dipilih sesuai dengan kation spesifik dihalaman 39.

Indonesian-40

Memasang dan menyambung rangkaian pipa unit indoor

Hubungkan unit indoor & outdoor dengan pipa tembaga yang tersedia, dengan memperhatikan unsur koneksi api (flare connections). Gunakan pipa dengan grade refrigerasi yang baik (insulated seamless refrigeration Grade pipe) yaitu jenis Cu DHP yang sesuai dengan ISO1337, tidak berkarat dan teroksidasi, dan sesuai untuk beroperasi pada tekanan operasi minimal 4200 kPA dan tekanan api minimal 20700 kPA. Pipa tembaga tipe sanitary tidak boleh dipergunakan dalam kondisi apapun.

Ada 2 pipa refrigeran dengan diameter yang berbeda:

• Yang kecil adalah untuk refrigeran cair
- Yang besar adalah untuk refrigerant gas

Sebuah pipa pendeksudah terdapat di AC. Anda mungkin butuh untuk memperpanjang pipa menggunakan pipa penghubung (opsional).

Prosedur penyambungan untuk pipa refrigeran bervariasi sesuai dengan posisi keluar dari pipa ketika menghadap dinding:

• Right(A)
- Left(B)
- Underside(C)
- Rear

1. Potong bagian yang sesuai knock-out (A, B, C) pada bagian belakang ruangan unit kecuali jika Anda terhubung pipa langsung dari belakang.
2. Haluskan ujung bekas potongan.
3. Lepaskan tutup pipa dari pipa dan sambungkan ke pipa perakitan ke dan kemudian dengan kunci torsi, gunakan torsi berikut masing masing pipa. Kencangkan mur pertama dengan tangan Anda:

Outer Diameter	Torque
	N·m kgf·cm
ø6.35 mm 14~	18 140~180
ø9.52 mm 34~	42 350~430
ø12.70 mm 49~61	500~620
ø15.88 mm 68~	82 690~830

- Jika anda ingin memperpendek atau memperpanjang pipa, lihat halaman 42\~43

1. Potong isolasi yang tersisa.
2. Jika perlu, tekuk pipa agar sesuai di bagian bawah unit indoor. Kemudian menariknya keluar melalui lubang yang sesuai.

▶ Pipa tidak boleh proyek dari bagian belakang unit indoor.
▶ Radius pembengkokan harus 100 mm atau lebih.

1. Pass pipa melalui lubang di dinding.

2. Untuk rincian lebih lanjut tentang cara untuk terhubung ke unit outdoor dan membersihkan udara, lihat halaman 46\~47.

- Pipa akan diisolasi dan tetap secara permanen ke posisi setelah menyelesaikan instalasi dan uji kebocoran gas; lihat halaman 49 untuk rincian lebih lanjut.

• Kencangkan mur suar dengan kunci torsi sesuai dengan metode tertentu.
Jika menencangkan mur terlalu kencang, flare bisa pecah dan menyebabkan kebocoran gas refrigeran.
• SAMBUNGAN PIPA JANGAN DI TUTUP!
Semua sambungan pipa refrigerant harus mudah diakses dan berguna

Indonesian-41

Menguras unit indoor

Unit indoor ditiup dengan gas inert (nitrogen).

Sebelum memasang unit, periksa apakah gas nitrogen mengalir keluar dari unit indoor.

Jika satu hal ini tidak benar, UNIT JANGAN DIPASANG karena kebocoran mungkin berada di dalam unit indoor.

1. Lepaskan tutup pada ujung setiap pipa.

▶ Keluarkan gas inert dari unit indoor.

- Untuk mencegah kotoran atau benda asing dari mendapatkan ke dalam pipa saat instalasi, jangan lepaskan cap sepenuhnya sampai Anda siap untuk menghubungkan pipa.

- Udara yang tersisa dalam siklus pendingin, yang berisi air, dapat menyebabkan kerusakan pada kompresor. - Selalu hubungi pusat layanan atau agen pemasangan yang profesional untuk pemasangan produk.

Memotong atau memperpanjang pipa

Panjang pipa dapat di:

• Perpanjang sampai: lihat halaman 32 tabel
• Dipotong sampai: lihat halaman 32

Jika Anda memerlukan pipa lebih dari 5 meter:

- Anda harus menambahkan pendingin ke pipa, jika tidak, unit indoor dapat membeku.

1. Pastikan bahwa Anda memiliki semua peralatan yang diperlukan (pemotong pipa, alat untuk membesarkan lubang, alat pembakaran dan pemegang pipa).
2. Jika Anda ingin memperpendek pipa, memotongnya menggunakan pemotong pipa, memastikan bahwa tepi potongan tetap pada 90° dengan sisipipa (lihat di bawah contoh potongan pinggirnya benar dan salah).

- Pipa diarahkan ke bawah saat mengeluarkan gram untuk memastikan kotoran tidak masuk ke dalam pipa.

1. Letakkan flare sedikit ke dalam pipa dan lakukan flaringan.

Outer Diameter (D)	Depth (A)	Flaring Size (B)
ø6.35 mm	1.3 mm	8.7 - 9.1 mm
ø9.52 mm	1.8 mm	12.8 - 13.2 mm
ø12.70 mm	2.0 mm	16.2 - 16.6 mm
ø15.88 mm	2.2 mm	19.3 - 19.7 mm

Indonesian-42

Memotong atau memperpanjang pipa

1. Periksa apakah flaringan sudah benar (lihat contoh pipa tidak benar di bawah).

Correct

Inclined

Damaged Surface

Cracked

Uneven Thickness

1. Sejajarkan pipa untuk menghubungkan mereka dengan mudah. Kencangkan mur pertama dengan tangan Anda, dan kemudian dengan kunci momen, menerapkan torsi berikut:


- Torsi yang berlebihan dapat menyebabkan kebocoran gas. Sejajarkan pipa untuk menghubungkan mereka dengan mudah. Kencangkan mur pertama dengan tangan Anda, dan kemudian dengan kunci momen, menerapkan torsi berikut: Sambungan harus dapat diakses dan berguna.

- Sistem penyangga dapat dilepas seperti yang ditunjukkan.

1. Rincian lebih lanjut tentang menghubungkan ke unit outdoor dan membersihkan lihat halaman 46-47.

- Kencangkan mur dengan kunci momen sesuai dengan metode tertentu. Jika flaring selesai-diperketat, flaring bisa pecah dan menyebabkan kebocoran gas refrigeran.

Memasang dan menyambungkan selang pembuangan unit indoor

Saat memasang selang pembuangan untuk unit indoor, periksa apakah kondensasi pengeringan adalah cukup.

Ketika melewati selang pembuangan melalui lubang 65-mm dibor di dinding, periksa hal sebagai berikut:

Selang pembuangan harus TIDAK miring ke atas.

Ujung selang pembuangan harus TIDAK ditempatkan di bawah air.

Selang pembuangan tidak boleh menjadi bengkok.

Indonesian-43

Menginstal dan menyambungkan selang penguras unit dalam ruang

Simpanlah clearance minimal 5 cm antara akhir selang drain dan tanah.

Jangan menempatkan akhir selang saluran.

Setelah instalasi pipa pembuangan (Selang penguras) selesai, tuangkan air ke papan pembuangan (drain pan) untuk check apakah pipa sudah kering.

1) Sambungan yang benar 2) Sambungan yang salah

• Jangan ikatkan selang pembuangan ke pipa pemasangan yang dapat mengakibatkan kebocoran air.
- Jika diameter selang sambungan lebih kecil dari selang pembuangan pada produk, air dapat bocor.

Pemasangan Pembuuuangan

1. Jika perlu, hubungkan 2-meter selang perpanjangan ke selang pembuangan.
2. Jika menggunakan perpanjangan selang pembuangan, lindungi bagian dalam perpanjangan selang pembuangan dengan isolasi.
3. asang selang pembuangan ke lobang 1 dari 2 saluran selang, kemudian pasang ujung pembuangan dengan penjepit.

Jika Anda tidak menggunakan lubang pembuangan selang lainnya, tutup dengan sumbat karet

1. Saat memanjangkan Selang Penguras, tahan ujung Selang Penguras dan Selang Perpanjangan, putar dan masukkan selang penguras ke selang Perpanjangan

1. Sambungkan Selang Penguras setelah menggunakan Penyekat Busa untuk membungkus Selang Perpanjangan. Ialu, gunakan isolasi Vinil untuk membungkus masing-masing sisi koneksi sepanjang 20 mm.

Indonesian-44

Menginstal dan menyambungkan selang penguras unit dalam ruang

1. Lewatkan selang pembuangan di bawah pipa refrigeran, untuk menjaga selang pembuangan terikat.
2. Lewatkan selang pembuangan melalui lubang di dinding. Periksa apakah itu miring ke bawah seperti terlihat pada gambar.
3. Check proses drainase berjalan dengan normal, dengan menggunakan metode drainase alami.

Selang penguras Selang penguras perpanjangan

- Selang akan tetap secara permanen ke posisi setelah menyelesaikan pemasangan dan uji kebocoran gas, lihat halaman 49 untuk rincian lebih lanjut.

• Pastikan arah terpasang selang pembuangan sudah benar. pemasangan yang tidak memadai dapat menyebabkan kebocoran kondensat air.
• Jika selang pembuangan diarahkan di dalam ruangan, lindungi selang sehingga kondensasi menetes tidak merusak perabot atau lantai.
  • JANGAN PASANG KE ATAS SAMBUNGAN SELANG PEMBUANGAN!
  Selang pembuangan harus mudah diakses dan berfungsi.

Mengubah arah selang penguras

Ubah arah hanya jika diperlukan.

1. Lepaskan tutup karet dengan tang penjepit itu.

2. Lepaskan selang pembuangan dengan menariknya dan berpaling ke kanan.

3. Masukkan selang pembuangan dengan menetapkan dengan sekrup ke dalam alur selang dan outlet tatakan pembuangan.

1. Pasang tutup karet dengan obeng dengan memutarnya ke kiri sampai menempel pas dengan akhir alur.

1. Periksa kebocoran pada kedua sisi outlet drain.

* Arah Pembuangan air

- Pastikan unit indoor dalam posisi tegak lurus jika Anda menuangkan air untuk memeriksa kebocoran. Pastikan bahwa air tidak meluber ke bagian listrik.

Indonesian-45

Menguras pipa-pipa yang tersambung

Anda harus membersihkan udara di unit indoor dan dalam pipa. Jika udara tetap di pipa pendingin, hal itu mempengaruhi kompresor. Hal itu dapat menyebabkan penurunan kapasitas pendinginan dan kerusakan.

- Saat memasang, pastikan tidak ada kebocoran. Ketika mengisi refrigerant, pertama grounding kompresor sebelum melepaskan sambungan pipa. Jika pipa refrigeran tidak terhubung dengan benar dan kompresor bekerja dengan katup servis terbuka, udara masuk ke pipa dan itu membuat tekanan dalam siklus refrigeran abnormal tinggi. Hal itu dapat menyebabkan ledakan dan cedera.

1. Hubungkan masing-masing pipa assembly sesuai pada unit outdoor dan mengencangkan mur.
2. Kencangkan mur suar pertama dengan tangan Anda, dan kemudian dengan kunci momen, menerapkan torsi berikut:
   • torsi yang berlebihan dapat menyebabkan kebocoran gas.
3. Sambungkan selang pengisian dari sisi tekanan rendah dari gauge manifold ke titik servis gas seperti terlihat pada gambar.
4. Buka katup sisi tekanan rendah dari jarum manifold berlawanan dengan arah berlawanan.
5. Bersihkan udara dalam pipa yang disambung dengan menggunakan pompa vakum selama sekitar 15 menit.

Pastikan bahwa tekanan menunjukkan -0.1MPa (-76cmHg) setelah sekitar 10 menit. Prosedur ini sangat penting untuk menghindari kebocoran gas.
▶ Tutup katup dari sisi tekanan rendah searah jarum jam jarum manifold.
▶ Matikan pompa vakum.
▶ Periksa 2 menit jika ada perubahan tekanan.
▶ Lepaskan selang dari sisi tekanan rendah gauge manifold.

1. Mengatur katup gas cair dan port layanan ke posisi terbuka.

Penambahan Refrigerant

Penambahan Refrigerant sesuai tabel di bawah ini:

Jika Anda menggunakan pipa yang lebih panjang dari 5 m,

Refrigerant/Freon R-410A Grade A harus ditambahkan untuk setiap extra meter.

Jika Anda menggunakan pipa yang lebih pendek dari 5 m, Waktu pengevakuasian normal.

Lihat Manual Servis untuk rincian lebih lanjut.

• Udara yang tersisa dalam siklus pendingin, yang berisi air, dapat menyebabkan kerusakan pada kompresor.
• Selalu hubungi pusat layanan atau agen pemasangan yang profesional untuk pemasangan produk.

Indonesian-46

Menguras pipa-pipa yang tersambung

Pengisian refrigeran dalam kondisi cair dengan menggunakan pipa cair

R-410A adalah jenis campuran refrigeran. Hal ini diperlukan untuk pengisian dalam kondisi cair. Saat pengisian refrigerant dari silinder refrigeran pada peralatan, ikuti petunjuk di bawah.

1. Sebelum pengisian, periksa apakah silinder memiliki siphon atau tidak. Ada dua cara untuk mengisi ulang refrigeran.

Silinder dengan siphon

▶ Mengisi refrigeran berdiri silinder tegak.

Silinder tanpa menyedot

Mengisi refrigeran memutar terbalik silinder bawah.

• Jika refrigeran R-410A dibebankan dengan gas, komposisi perubahan refrigeran diisi dan karakteristik peralatan bervariasi.
• Selama operasi pengukuran kuantitas refrigeran ditambahkan menggunakan timbangan elektronik. Jika silinder tidak memiliki siphon, marah itu.

Melakukan pengujian kebocoran gas

Pastikan untuk memeriksa kebocoran gas sebelum menyelesaikan proses instalasi (menghubungkan pipa perakitan dan selang antara indoor unit dan outdoor unit, isolasi kabel, selang dan pipa, dan memperbaiki unit indoor ke pelat pemasangan).

Uji komponen untuk unit luar ruang

Untuk memeriksa kebocoran gas pada unit outdoor, Periksa katup A dan B menggunakan detektor kebocoran.

Untuk memeriksa kebocoran gas pada unit indoor, Periksa mur suar C dan D menggunakan detektor kebocoran

Uji komponen untuk unit dalam ruang

▶ Sebelum memeriksa kebocoran, gunakan kunci torsi untuk mengencangkan tutup katup servis. (Patuhi torsi pengencangan untuk setiap ukuran diameter, dan kencangkan tutup dengan kuat untuk mencegah kebocoran.)

Untuk memeriksa kemungkinan kebocoran, masukkan gas pengisi ke dalam pipa yang tersambung ke unit dalam/luar ruang lalu periksa bagian sambungan unit dalam/luar ruang dengan busa sabun atau cairan untuk uji kebocoran.

Diameter luar (mm)	Torsi pengencangan
	Tutup bodi (N·m)	Tutup port pengisian (N·m)
ø 6.35	20 ~ 25	10 ~ 12
ø 9.52	20 ~ 25
ø12.70	25 ~ 30
ø15.88	30 ~ 35
ø19.05	35 ~ 40

(1 N·m = 10 kgf·cm)

Test kebocoran dengan nitrogen (sebelum katup dibuka)

Dalam rangka untuk mendeteksi kebocoran refrigeran, sebelum melakukan vakum dan sirkulasi R-410A.

Test Kebocoran (setelah katup pembukaan)

Sebelum katup membuka, keluarkan semua nitrogen dari sistem dan lakukan vakum seperti pada halaman 46-47. Setelah membuka katup, periksa kebocoran menggunakan detektor kebocoran untuk refrigeran.

Pump Down (sebelum melepaskan sambungan refrigeran untuk pemasangan unit, pemindahan atau pelepasan) Pump-down adalah operasi yang dimaksudkan untuk mengumpulkan semua sistem refrigerant dalam unit outdoor.

Operasi ini harus dilakukan sebelum melepaskan tubing pendingin untuk menghindari kerugian efrigerant ke atmosfer.

▶ Mematikan katup cair dengan kunci Allen.
▶ Hidupkan sistem di dalam operasi kipas pendingin dengan kecepatan tinggi. (Compressor segera akan mulai, disediakan 3 menit berlalu sejak perhentian terakhir).
▶ Setelah 2 menit operasi, menutup katup hisap dengan kunci yang sama.
▶ Menghikan sistem off dan saklar listrick pasokan off.
▶ Putus tubing. Setelah pemutusan, melindungi katup dan berakhir tubing dari debu.
▶ Kompresor kerusakan mungkin terjadi jika berjalan pada tekanan hisap negatif.

Indonesian-48

Memasang unit indoor

Lakukan pekerjaan berikut di tempat di mana uji kebocoran gas telah dilakukan sebelumnya.

Setelah anda memeriksa kebocoran gas dan tidak ada kebocoran pada sistem, Anda dapat menginsulasikan pipa, selang, kabel, dan menempatkan unit dalam pada plat instalasi.

1. Untuk mencegah masalah kondensasi, balut insulasi busa (seperti ditunjukkan gambar A) di komponen tanpa insulasi di ujung pipapipa.
2. Gulung pipa, kabel perangkai, dan selang pembuangan dengan pita vinyl.
3. Letakkan gulungan tersebut (pipa, kabel perangkai, dan selang air) pada bagian bawah unit dalam dengan hati-hati sehingga tidakmenonjol dari belakang unit dalam.
4. Kaitkan unit dalam pada plat instalasi dan coba geser unit ke kanan dan kiri hingga terkunci pada tempatnya.

- Pastikan pipa tidak bisa bergerak saat unit dalam dipasang pada plat instalasi.

1. Balut sisa pipa dengan pita vinyl.
2. Pasang pipa di dinding menggunakan klem (opsional).

Unit luar harus dipasang pada tempat yang stabil dan kokoh untuk mencegah getaran dan kebisingan, terutama bila unit luar dipasang dekat dengan tetangga. Apabila harus dipasang di tempat yang banyak angin atau tinggi, unit luar harus dipasang apda penopang yang tepat (dinding atau lantai).

1. Letakkan unit luar dengan arah aliran udara keluar seperti ditunjukkan oleh panah di bagian atas unit.
2. Pasang unit luar pada penopang yang tepat dengan menggunakan baut jangkar.
3. Apabila unit luar diletakkan di tempat dengan banyak angin, pasang plat pelindung di sekitarnya agar kipas dapat bekerja dengan baik.

Model X Y
**05/07**	453	254
**09/12**
**18**	507	292

- Amankan alas karet untuk menghindari timbulnya kebisingan dan getaran.

UNIT LUAR DIPASANG DI DINDING MENGGUNAKAN DUDUKAN

• Pastikan dinding dapat menopang berat dudukan dan unit luar;
  • Pasang dudukan sedekat mungkin dengan kolom;
• Pasang grommet yang sesuai untuk mengurangi kebisingan dan sisa getaran yang diteruskan oleh unit luar pada dinding.

Indonesian-49

Mode Smart Install

Model ini mendukung mode Smart Install yang memeriksa secara otomatis status pemasangan untuk mencari kemungkinan masalah dengan salah satu dari fungsi yang ada. Jalankan mode Smart Install setelah pemasangan.

1. Periksa status pemasangan AC.

1) Periksa catu daya, katup servis (apakah terbuka), kabel listrik unit indoor dan outdoor, dan jumlah refrigeran tambahan yang dibutuhkan untuk pipa sambungan.
2) Status indikator setelah mengalirkan daya listrik: Statis siaga/standby

1. Ketika AC dalam status siaga/standby, gunakan remote control untuk menjalankan mode Smart Install.

1) Tekan tombol SET, Mode, dan Power ⏻ secara bersamaan selama 4 detik.

▶ Mode Smart Install (Penginstalan Cerdas) dapat dioperasikan hanya dengan pengendali jarak jauh yang disediakan.

▶ Remote tidak dapat digunakan pada saat mode Smart Install.

* Remote control dapat berbeda (bentuk/fungsi) bergantung pada model.

Indonesian-50

2) Mode Smart Install (Penginstalan Cerdas) sedang berlangsung

• 88 (Tampilan 88): Kemajuan akan ditampilkan dalam 0 \~ 99.
- LED Display (Tampilan LED) : Indikator di tampilan unit dalam ruang akan berkedip berurutan lalu semua indikator akan berkedip. (Ini akan berulang.)

TIPE 88 Display (Tampilan 88) LED Display (Tampilan LED)
Indikator unit dalam ruang		LED1LED2LED3

* Tampilan mungkin berbeda tergantung modelnya.

1. Mode Smart Install (Penginstalan Cerdas) akan berakhir.

1) Mode Smart Install (Penginstalan Cerdas) akan butuh waktu sekitar 7\~13 menit. (Waktu yang sebenarnya mungkin berbeda tergantung modelnya.)
2) Bila instalasi berhasil : Mode Smart Install (Penginstalan Cerdas) akan berakhir dengan suara berdering dan penyejuk udara akan berada dalam status siaga. (Pesan kesalahan tidak akan ditampilkan di indikator unit dalam ruang dan pengendali jarak jauh dan tombol di unit dalam ruang akan berfungsi normal.)
3) Bila instalasi tidak berhasil : Mode Smart Install (Penginstalan Cerdas) akan berakhir dan pesan kesalahan akan ditampilkan di tampilan unit dalam ruang.

1. Lakukan tindakan yang diperlukan saat terjadi kesalahan.

- Baca manual servis untuk tindakan yang diperlukan untuk setiap kesalahan yang terjadi.

1. Gunakan produk setelah mengatasi kesalahan yang terjadi.

Indikator kesalahan				Kesalahan	Tindakan yang harus dilakukan oleh petugas penginstal
88Display(Tampilan [88])	LED Display (Tampilan LED)
	LED 1 LED 2	LED 3
	➊	➊	➊/➁➁
E 101	○	➁	➁	Kesalahan komunikasi antara unit dalam dan luar ruangan	1. Periksa kabel sambungan antara unit dalam dan luar ruangan (apakah kabel daya dan kabel komunikasi menyilang atau tidak).
E 121	○	➁	○	Kesalahan di sensor suhu dalam ruang	1. Periksa koneksi konektor
E 122,E 123	➁	➁	○	Kesalahan di penukar panas dalam ruang	1. Periksa koneksi konektor
E 154	○	○	➁	Kesalahan di motor kipas dalam ruang	1. Periksa koneksi konektor2. Buang benda asing (Periksa untuk penyebab yang menghambat motor)
88Tampilan [88]dan semua kedipan lampu LED	➁	➁	➁	Kesalahan EEPROM/Opsi	1. Opsi atur ulang
E 162,E 163
E422	➁	○	➁	Kesalahan karena aliran freon terhalang	1. Periksa apakah katup servis terbuka sepenuhnya.2. Periksa apakah terdapat sumbatan pada pipa freon yang menghubungkan unit dalam dan luar ruangan.3. Periksa apakah terjadi kebocoran freon.
E554	➁	○	➁	Freon hampir habis(Hanya untuk model inverter)	1. Periksa apakah freon tambahan dalam jumlah yang memadai telah diisi untuk pipa dengan panjang lebih dari 7,5 m.2. Periksa apakah terjadi kebocoran freon antara sambungan pipa dan katup.
	Pola LED di atas akan ditampilkan bila terjadi kesalahan pada unit luar ruangan. Untuk rincian, periksa layar LED pada unit luar ruangan.

*:Off / ①Berkedip-kedip / :●ktif

Indonesian-51

Pemeriksaan terakhir dan operasi percobaan

Untuk menyelesaikan instalasi, lakukan pemeriksaan berikut dan tes untuk memastikan bahwa AC beroperasi dengan benar.

Periksa berikut :

• Kekuatan lokasi instalasi
- kebenaran koneksi pipa untuk mendeteksi kebocoran gas
• Sambungan kabel
• Heat-tahan isolasi pipa
• Pembuangan
• Lakukan Grounding untuk sambungan konduktor
- Operasi yang benar (ikuti langkah-langkah di bawah ini)

1. Tekan tombol Power ⏻ dan peri ksa hal berikut:

▶ Indikator lampu unit indoor.
▶ Pengarah aliran udara terbuka dan kipas bersiap untuk operasi.

2. Tekan tombol mode untuk memilih mode Cool atau Heat.

▶ Dalam mode Cool, gunakan Temp + atau - tombol untuk mengatur suhu pada 16 °C.
▶ Dalam modus Heat, gunakan Temp + atau - tombol untuk mengatur suhu pada 30 °C.

• Sekitar 3\~5 menit kemudian, outdoor unit akan mulai beroperasi dan udara diingin atau panas akan menyembur.
• Setelah 12 menit kondisi stabil, periksa kondisi unit indoor.

Mode Cool (cek Suhu masuk udara. → unit indoor) - Suhu keluar udara: Dari 10 °C sampai 12 °C (delta T)

Mode Heat (cek Suhu keluar udara.→ unit indoor) - Suhu masuk udara: Dari 11 °C sampai 14 °C (delta T)

Dalam Mode Heat, motor fan indoor dapat tetap mati untuk menghindari udara dingin ditiup ke tempat yang dikondisikan.

3. Tekan tombol Power Air Swing ( dan cek hal dibawah ini :

▶ Pengarah aliran udara bekerja dengan baik.

- Ketika Anda telah menyelesaikan instalasi sukses, menyerahkan manual ini kepada pengguna untuk penyimpanan di praktis dan aman tempat.

Prosedur pump down (ketika melepas produk)

1. Nyalakan AC dan pilih menu 'Fast Cool'. Tunggu kompresor berjalan selama lebih dari 5 menit. Jika kompresor tidak beroperasi selama lebih dari 5 menit karena kontrol perlindungan, tunggu sekitar 2 menit, dan kemudian melakukan prosedur selanjutnya.
2. Kendurkan tudung katup pada sisi tekanan High (Tinggi) dan low (Rendah).
3. Gunakan kunci inggris L untuk menutup katup pada sisi tekanan tinggi.
4. Setelah sekitar 2 menit, tutup katup di bagian tekanan rendah.
5. Hentikan pengoperasian AC dengan menekan tombol Power ⏻ pada unit indoor atau remote kontrol.
6. Lepaskan pipa.

Indonesian-52

Cara menyambung kabel daya tambahan

Hal-hal yang perlu dipersiapkan

(Tang pres dan isolasi tape harus dipersiapkan oleh teknisi yang memasang)

Alat Crimping pliers		Selongsong penyambung (mm)	Isolasi Tape	Selongsong kontraksi (mm)
Spec	MH-14 20x∅ 7.0(HxOD) Lebar 18 mm		50x∅ 8.0(LxOD)
Bentuk

1. Seperti terlihat digambar, kupas lapisan kabel dari karet/kawat kabel power.
2. Kupas 20 mm pelapis kawat dari kabel yang sudah dipasang.

PERHATIAN

Setelah mengelupaskan pelapis kawat, kamu harus memasukan selongsong kontraksi

1. Masukan kedua ujung kawat dari kabel power kedalam selongsong penyambung.

2. Dengan menggunakan Tang pres, tekan dua titik kemudian balikan dan tekan

2 titik lain di tempat yang sama.

• Ukuran tang pres seharusnya 8.0.

• Setelah ditekan, tarik ke dua sisi dari kawat untuk memastikan sambungannya sudah kuat.

• Bungkus sambungan tersebut dengan isolasi tape dua kali dan letakkan selongsong kontraksi di tengah-tengah isolasi tape.

• Panaskan selongsong kontraksi untuk mengkontraksi sambungan tersebut.
• Setelah selongsong kontraksi selesai dikerjakan, bungkus sambungan tersebut dengan isolasi tape sampai selesai.

PERINGATAN

Pada saat kita menyambung kawat listrik, JANGAN menggunakan soket bulat

- penyambungan kawat yang kurang baik akan menyebabkan kontak listrik atau kebakaran

Indonesian-53

Specifikasi Model (No. Registrasi)

Tipe Model No. Registrasi
Unit dalam ruang	AR05JRFSVURNSE I.15.SAMSUNG97.03704.1114
	AR07JRFSVURNSE I.15.SAMSUNG97.03704.1114
	AR09JRFSVURNSE I.15.SAMSUNG97.03704.1114
	AR12JRFSWWKNSE I.15.SAMSUNG97.03704.1114
	AR18JRFSWWKNSE I.15.SAMSUNG97.03704.1114
Unit luar ruang	AR05JRFSVURXSE	-
	AR07JRFSVURXSE
	AR09JRFSVURXSE
	AR12JRFSWWKXSE
	AR18JRFSWWKXSE

Indonesian-54

Indonesian-55

PT. Samsung Electronics Indonesia Jl. Jababeka Raya Blok F 29-33

Kawasan Industri Cikarang, Cikarang Bekasi 17530

DB68-05196A-01
