PANDUAN PENGGUNA AR05BGHQBSIXSE SAMSUNG

Buku Petunjuk Penguna & Instalasi

• Terima kasih telah membeli Penyejuk Udara Samsung ini.
• Sebelum mengoperasikan unit ini, baca buku petunjuk pengguna ini dengan teliti dan simpan buku petunjuk untuk referensi di masa mendatang.

Daftar Isi

Tindakan Pencegahan Keamanan 03

Manual Pemilik

Spesifikasi dan Fitur Unit.... 07

1. Tampilan unit indoor 07
2. Suhu operasi....08
3. Fitur lainnya 09
4. Sudut pengaturan aliran udara 10
5. Operasi manual (tanpa Remote) 10

Perawatan dan Pemeliharaan 11

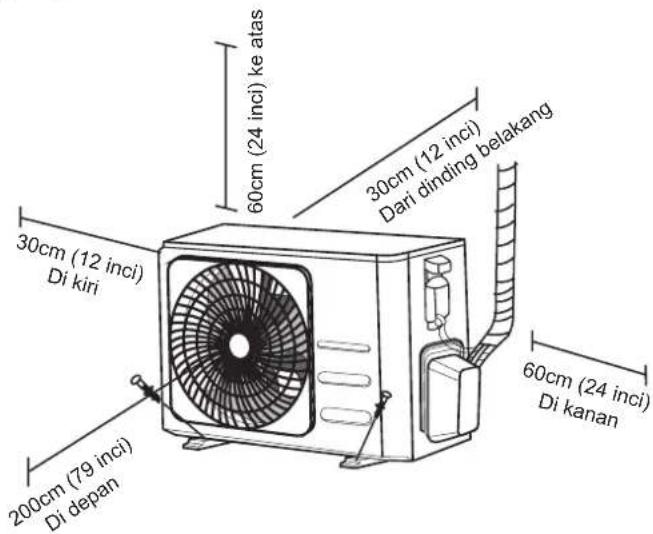

1. Pilih tempat instalasi ....19

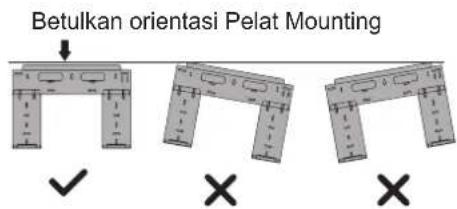

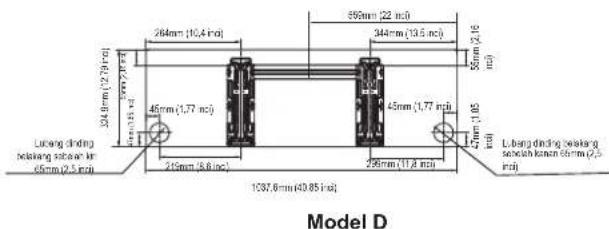

2. Pasang pelat mounting ke dinding 19

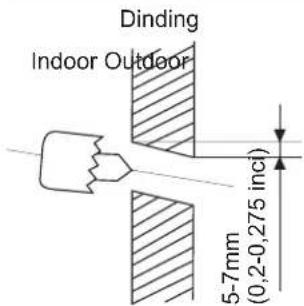

3. Bor lubang di dinding untuk pipa penghubung 20
4. Siapkan pipa refrigeran 21
5. Hubungkan selang pembuangan 21

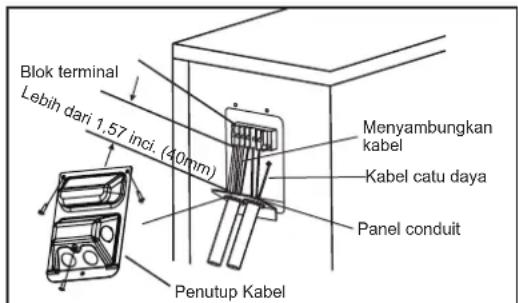

6. Hubungkan kabel sinyal dan kabel listrik 22
7. Bungkus pipa dan kabel 23
8. Pasang unit indoor 24

1. Petunjuk Proses Vakum Pipa 32
2. Catatan untuk Refrigeran Tambahan 33

Pemeriksaan Kebocoran Listrik dan Gas 34

Uji Pengoperasian 35

Tindakan Pencegahan Keamanan

Baca tindakan pencegahan sebelum Instalasi dilakukan

Kesalahan Pemasangan karena mengabaikan petunjuk dapat menyebabkan kerusakan atau kecelakaan parah.

Keseriusan terhadap potensi kerusakan atau kecelakaan diklasifikasikan sebagai PERHATIAN atau PERINGATAN

PERINGATAN

Simbol ini berarti kemungkinan kecelakaan atau kematian personel.

PERHATIAN

Simbol ini berarti kemungkinan kerusakan properti atau konsekuensi serius.

PERINGATAN

Peralatan ini dapat digunakan oleh anak-anak berusia 8 tahun ke atas dan orang dengan keterbatasan fisik, sensorik atau mental atau kurang pengalaman dan pengetahuan apabila mereka telah diberi pengawasan atau instruksi dalam penggunaan peralatan dengan cara yang aman dan memahami bahaya yang terkait. Anak-anak tidak boleh memainkan peralatan ini. Pembersihan dan pemelihara pengguna tidak boleh dilakukan oleh anak-anak tanpa pengawasan (negara-negara Uni Eropa).

Peralatan ini tidak ditujukan kepada orang (termasuk anak-anak) dengan keterbatasan fisik, sensorik atau mental, atau kurang pengalaman dan pengetahuan, kecuali mereka telah diberi pengawasan atau instruksi dalam penggunaan peralatan oleh orang yang bertanggung jawab atas keselamatan mereka. Anak-anak harus diawasi untuk memastikan mereka tidak memainkan peralatan ini.

PERINGATAN UNTUK PENGGUNAAN PRODUK

• Jika terjadi situasi yang tidak normal (seperti bau terbakar), segera matikan unit dan putuskan listrik. Hubungi penjual Anda untuk instruksi menjauhi sengatan listrik, kebakaran atau kecelakaan.
• Jangan memasukkan jari, batang atau benda lain ke dalam inlet atau outlet udara. Ini dapat menyebabkan kecelakaan, karena kipas mungkin berputar dengan kecepatan tinggi.
• Jangan menggunakan semprotan yang mudah terbakar seperti semprotan rambut, pernis atau cat di dekat unit. Ini dapat menyebabkan kebakaran atau pembakaran.
• Jangan mengoperasikan AC di tempat yang dekat atau sekitar gas yang mudah terbakar. Gas yang keluar dapat dikumpulkan di sekitar unit dan menyebabkan ledakan.
• Jangan mengoperasikan AC Anda di ruangan basah seperti kamar mandi atau ruang cuci baju. Terlalu banyak terkena air dapat menyebabkan korsleting pada komponen listrik.
• Jangan memaparkan tubuh Anda secara langsung ke udara dingin untuk periode yang lama.
• Jangan mengizinkan anak-anak memainkan AC. Anak-anak harus selalu diawasi setiap saat ketika di sekitar unit.
• Jika AC digunakan bersama pembakar atau perangkat pemanas lainnya, buka ventilasi ruangan secara menyeluruh untuk menghindari kekurangan oksigen.
• Di lingkungan fungsional tertentu, seperti dapur, ruang server, dll., disarankan menggunakan unit AC yang dirancang khusus.

PERINGATAN PEMBERSIHAN DAN PEMELIHARAAN

• Matikan perangkat dan putuskan listrik sebelum pembersihan. Tidak melakukan tahap tersebut dapat menyebabkan sengatan listrik.
  • Jangan membersihkan AC dengan air yang berlebihan.
• Jangan membersihkan AC dengan bahan pembersih yang mudah terbakar. Bahan pembersih yang mudah terbakar dapat menyebabkan kebakaran atau deformasi.

PERHATIAN

• Matikan AC dan putuskan listrik jika Anda tidak akan menggunakannya dalam jangka panjang.
  • Matikan dan cabut kabel unit selama badai.
• Pastikan kondensasi air dapat mengalir tanpa halangan dari unit.
  • Jangan mengoperasikan AC dengan tangan basah. Ini dapat menyebabkan sengatan listrik.
• Jangan menggunakan perangkat untuk tujuan lain selain penggunaan yang dimaksudkan.
  • Jangan memanjat atau meletakkan benda di atas unit outdoor.
• Jangan membiarkan AC beroperasi dalam waktu lama dengan pintu atau jendela terbuka, atau dalam kondisi kelembapan sangat tinggi.

PERINGATAN LISTRIK

• Hanya menggunakan kabel listrik yang ditentukan. Jika kabel listrik rusak, maka harus diganti oleh pabrik, agen servis atau orang yang mempunyai keahlian sejenis untuk menghindari bahaya.
• Jaga kebersihan steker listrik. Bersihkan debu atau kotoran yang menumpuk di atas atau di sekitar steker. Steker yang kotor dapat menyebabkan kebakaran atau sengatan listrik.
• Jangan menarik kabel listrik untuk mencabut steker unit. Pegang steker dengan kuat dan tarik dari stopkontak. Langsung menarik kabel dapat merusaknya dan dapat menyebabkan kebakaran atau sengatan listrik.
• Jangan mengubah panjang kabel catu daya atau menggunakan kabel ekstensi untuk menyalakan unit.
• Jangan membagikan stopkontak listrik dengan peralatan lain. Catu daya yang tidak sesuai atau tidak mencukupi dapat menyebabkan kebakaran atau sengatan listrik.
• Produk harus diatur dengan benar pada saat pemasangan untuk menghindari terjadinya sengatan listrik.
• Untuk semua aktivitas yang berhubungan dengan listrik, ikuti semua standar dan peraturan lokal dan nasional beserta Manual Instalasi terhadap kabel. Hubungkan kabel dengan erat, dan jepit dengan kuat untuk mencegah kerusakan terminal karena kekuatan eksternal. Kesalahan dalam menghubungkan listrik dapat menyebabkan panas yang berlebihan sehingga terjadi kebakaran, dan juga dapat menyebabkan sengatan listrik. Semua sambungan listrik harus dibuat sesuai Diagram Sambungan Listrik yang terdapat pada panel-panel unit indoor dan outdoor.
• Semua kabel harus diatur dengan benar untuk memastikan bahwa penutup papan kontrol dapat tertutup dengan benar. Jika penutup papan kontrol tidak ditutup dengan benar, dapat menyebabkan korosi dan menyebabkan pemanasan, kebakaran atau menyebabkan sengatan listrik di titik koneksi terminal.
• Jika menghubungkan listrik ke kabel tetap, perangkat pemutus semua kutub yang memiliki jarak bebas minimal 3mm di semua kutub, dan memiliki arus bocor yang dapat melebihi 10mA, perangkat arus sisa (residual current device/RCD) memiliki arus operasi sisa yang dinilai tidak melebihi 30mA, dan pemutusan harus digabungkan dengan kabel tetap sesuai dengan regulasi perkabelan.

PERINGATAN UNTUK INSTALASI PRODUK

1. Pemasangan harus dilakukan oleh penjual resmi atau spesialis. Pemasangan yang tidak sempurna dapat menyebabkan kebocoran air, sengatan listrik, atau kebakaran.
2. Pemasangan harus dilakukan sesuai petunjuk pemasangan. Pemasangan yang tidak tepat dapat menyebabkan kebocoran air, sengatan listrik, atau kebakaran. (Di Amerika Utara, pemasangan harus dilakukan sesuai persyaratan NEC dan CEC oleh personel yang berwenang saja.)
3. Hubungi teknisi servis resmi untuk memperbaiki atau memelihara unit ini. Peralatan ini harus dipasang sesuai regulasi perkabelan nasional.
4. Hanya menggunakan aksesori, suku cadang, dan suku cadang tertentu yang disertakan untuk pemasangan. Menggunakan komponen tidak standar dapat menyebabkan kebocoran air, sengatan listrik, kebakaran, dan dapat menyebabkan unit tidak berfungsi.
5. Pasang unit di lokasi yang kuat yang dapat menopang berat unit. Jika lokasi yang dipilih tidak dapat menopang berat unit, atau pemasangan tidak dilakukan dengan benar, unit dapat jatuh dan menyebabkan kecelakaan dan kerusakan parah.
6. Pasang pipa drainase sesuai petunjuk di manual ini. Drainase yang tidak tepat dapat menyebabkan kerusakan air pada rumah dan properti Anda.
7. Untuk unit yang memiliki pemanas listrik tambahan, jangan memasang unit tersebut dalam jarak 1 meter (3 kaki) dari bahan yang mudah terbakar.
8. Jangan memasang unit di lokasi yang dapat terkena kebocoran gas yang mudah terbakar. Jika gas yang mudah terbakar terkumpul di sekitar unit, ini dapat menyebabkan kebakaran.
9. Jangan menyalakan listrik sebelum semua instalasi selesai.
10. Saat memindahkan atau merelokasi AC, konsultasikan dengan teknisi servis yang berpengalaman tentang pembongkaran unit dan pemasangan unit kembali.
11. Cara memasang peralatan ke penyangga, silakan baca informasi lebih detailnya di bagian "pemasangan unit indoor" dan "pemasangan unit outdoor".

PERHATIKAN SPESIFIKASI SEKRING

Papan sirkuit AC (PCB) dirancang dengan sekring untuk memberikan perlindungan terhadap arus yang berlebihan.

Spesifikasi sekring tertera pada papan sirkuit, seperti: T3.15AL/250VAC, T5AL/250VAC, T3.15A/250VAC, T5A/250VAC, T20A/250VAC, T30A/250VAC, dll.

CATATAN: Untuk unit dengan refrigeran R32 atau R290, hanya dapat menggunakan sekring keramik tahan ledakan.

Perhatikan tentang Gas Berfluorinasi (Tidak berlaku untuk unit yang menggunakan Refrigeran R290)

1. Unit AC ini mengandung gas rumah kaca berfluorinasi. Untuk informasi spesifik tentang jenis gas dan jumlahnya, silakan merujuk ke label yang bersangkutan pada unit itu sendiri atau "Manual Pemilik - Produk Fiche" dalam kemasan unit outdoor. (Hanya produk Uni Eropa).
2. Pemasangan, servis, pemeliharaan, dan perbaikan unit ini harus dilakukan oleh teknisi bersertifikat.
3. Pembongkaran dan daur ulang produk harus dilakukan oleh teknisi bersertifikat.
4. Untuk peralatan yang mengandung gas rumah kaca berfluorinasi dalam jumlah setara 5 ton CO 2 atau lebih, tetapi kurang dari 50 ton setara CO 2 , harus diperiksa kebocoran minimal 24 bulan sekali jika sistem telah dipasang pendeteksi kebocoran.
5. Ketika unit diperiksa untuk mengecek kebocoran, sangat disarankan untuk menyimpan semua catatan pemeriksaan dengan benar.

PERINGATAN untuk Menggunakan Refrigeran R32/R290

- Jika refrigeran yang mudah terbakar digunakan, peralatan harus disimpan di area yang berventilasi baik dan ukuran ruangan sesuai dengan luas ruangan yang dispesifikasikan untuk operasi.

Untuk model pendingin R32:

Peralatan harus dipasang, dioperasikan dan disimpan di dalam ruangan dengan luas lantai lebih dari 4m ^2 .

Untuk model pendingin R290, peralatan harus dipasang, dioperasikan dan disimpan di dalam ruangan dengan luas lantai lebih dari:

peralatan <= 9000Btu/jam: 13m^2

peralatan >9000Btu/jam dan <= 12000Btu/jam: 17m²

peralatan >12000Btu/jam dan <= 18000Btu/jam: 26m^2

peralatan >18000Btu/jam dan <= 24000Btu/jam: 35m²

- Konektor mekanis yang dapat digunakan kembali dan flare joint tidak boleh di indoor. (Persyaratan Standar EN).

- Konektor mekanis yang digunakan di indoor harus memiliki kecepatan tidak lebih dari 3g/tahun pada 25% tekanan maksimum yang diizinkan. Jika konektor mekanis digunakan kembali di indoor, bagian segel harus diperbarui. Jika flare joint digunakan kembali di indoor, bagian flaring harus dibuat ulang. (Persyaratan Standar UL)

- Jika konektor mekanis digunakan kembali di indoor, bagian segel harus diperbarui. Jika flare joint digunakan kembali di indoor, bagian flaring harus dibuat ulang. (Persyaratan Standar IEC)

- Konektor mekanis yang digunakan di indoor harus memenuhi ISO 14903.

Pedoman Pembuangan Eropa

Tanda yang ditunjukkan pada produk atau literaturnya menunjukkan bahwa limbah listrik dan peralatan listrik tidak boleh dicampur dengan limbah rumah tangga pada biasa.

Pembuangan yang Tepat dari Produk Ini (Limbah Peralatan Listrik & Peralatan Elektronik)

Peralatan ini mengandung zat pendingin dan bahan berpotensi bahaya lainnya. Saat membuang peralatan ini, undang-undang mewajibkan pengumpulan dan perlakuan khusus. Jangan membuang produk ini seperti limbah rumah tangga atau sampah kota yang tidak disortir.

Ketika membuang peralatan ini, Anda memiliki opsi berikut:

• Buang peralatan di fasilitas pengumpulan limbah elektronik yang ditetapkan.
• Ketika membeli peralatan baru, penjual eceran akan mengambil kembali peralatan lama secara gratis.
• Pabrik akan mengambil kembali peralatan lama secara gratis.
• Jual peralatan tersebut ke penjual besi tua yang bersertifikat.

Pemberitahuan khusus

Membuang peralatan ini di hutan atau lingkungan alam lainnya akan membahayakan kesehatan Anda dan berdampak buruk bagi lingkungan. Zat berbahaya bisa bocor ke dalam air tanah dan masuk ke rantai makanan.

Spesifikasi dan Fitur Unit

Tampilan unit indoor

CATATAN: Model yang berbeda memiliki panel depan dan jendela tampilan yang berbeda. Tidak semua indikator yang dijelaskan di bawah tersedia pada AC yang Anda beli. Silakan cek jendela tampilan indoor di unit yang Anda beli.

Ilustrasi dalam manual ini bertujuan untuk penjelasan. Bentuk sebenarnya dari unit indoor Anda mungkin terdapat sedikit perbedaan. Bentuk asli akan diberlakukan.

"fresh" saat fitur Fresh (Segar) dan lampu UV-C (jika ada) diaktifkan (beberapa unit)

" defrost " saat fitur mencairkan diaktifkan.

"run" saat unit diaktifkan.

"timer" saat TIMER diatur

“” saat fitur Wireless Control(Kontrol Nirkabel) diaktifkan (beberapa unit)

"88 Menampilkan suhu, fitur operasi dan

Kode kesalahan:

Saat fungsi ECO (beberapa unit) diaktifkan,

'88' menyala satu per satu secara bertahap sebagai E-- [

“df” ketika melakukan pencairan(unit pendingin & pemanas)

“5C” ketika unit membersihkan dirinya sendiri (beberapa unit)

“FP” ketika fitur pemanas 8°C diaktifkan (beberapa unit)

Arti Kode Tampilan

Suhu Operasi

Jika AC Anda digunakan di luar dari rentang suhu berikut, fitur perlindungan keselamatan tertentu akan aktif dan menyebabkan unit tersebut tidak berfungsi.

Tipe Inverter Split

	Mode COOL (DINGIN)	Mode HEAT (PANAS)	Mode DRY (KERING)
Suhu kamar	17°C -32°C (62°F - 90°F)	0°C - 30°C (32°F - 86°F)	10°C - 32°C (50°F - 90°F)
Suhu Outdoor	0°C - 50°C (32°F - 122°F)	-15°C - 30°C (5°F - 86°F)	0°C - 50°C (32°F - 122°F)
	-15°C - 50°C (5°F - 122°F) (Untuk model dengan sistem pendingin suhu rendah.)
	0°C - 52°C (32°F - 126°F) (Untuk model tropis spesial)		0°C - 52°C (32°F - 126°F) (Untuk model tropis spesial)

UNTUK UNIT OUTDOOR DENGAN PEMANAS LISTRIK TAMBAHAN

Ketika suhu luar di bawah 0°C (32°F), kami sangat menyarankan agar unit tetap tercolok setiap saat untuk memastikan performa yang lancar dan terus-menerus.

Tipe Kecepatan Tetap

	Mode COOL(DINGIN) Mode HEAT (PANAS) Mode DRY (KERING)
Suhu kamar	17°C-32°C (62°F-90°F)	0°C-30°C(32°F-86°F)	10°C-32°C (50°F-90°F)
Suhu Outdoor	18°C-43°C (64°F-109°F)	-7°C-24°C(19°F-75°F)	11°C-43°C (52°F-109°F)
	-7°C-43°C (19°F-1 09°F)(Untuk model dengan sistem pendingin suhu rendah)		18°C-43°C (64°F-109°F)
	18°C-52°C (64°F-1 26°F)(Untuk model tropis spesial)		18°C-52°C (64°F-1 26°F)(Untuk model tropis spesial)

CATATAN: Kelembaban relatif ruangan kurang dari 80%. Jika AC beroperasi melebihi angka ini, permukaan AC dapat menyebabkan kondensasi. Silakan setel louver aliran udara vertikal ke sudut maksimumnya (secara vertikal ke lantai), dan setel mode fan(kipas) menjadi HIGH(TINGGI).

Untuk lebih mengoptimalkan performa unit Anda, lakukan hal berikut:

• Tutup pintu dan jendela.

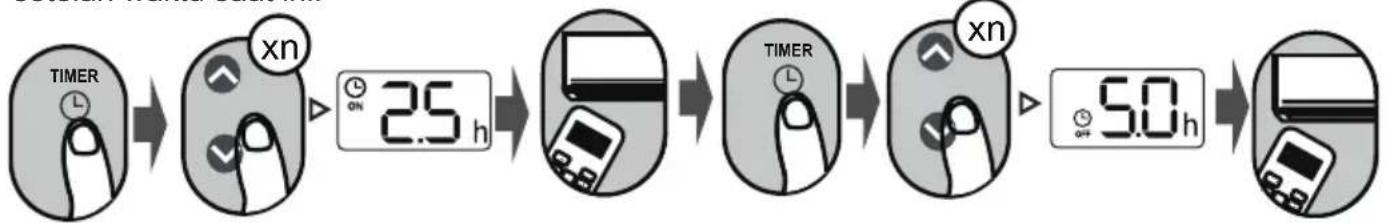

- Batasi penggunaan energi dengan menggunakan fungsi TIMER ON(TIMER AKTIF) dan TIMER OFF(TIMER MATI).
• Jangan halangi inlet atau outlet udara.
- Periksa dan bersihkan filter udara secara teratur.

Panduan penggunaan remote inframerah tidak termasuk dalam paket literatur ini. Tidak semua fitur tersedia untuk AC, silakan periksa tampilan indoor dan remote kontrol unit yang Anda beli.

Fitur lainnya

• Memulai Ulang Secara Otomatis (beberapa unit)
  Jika unit tidak mendapatkan listrik, unit akan memulai ulang secara otomatis sesuai pengaturan sebelumnya setelah mendapatkan listrik.
  • Anti-jamur (beberapa unit)
  Saat mematikan unit dari mode COOL(DINGIN), AUTO (COOL) (OTOMATIS (DINGIN)), atau DRY(KERING), AC akan terus beroperasi dengan listrik yang sangat rendah untuk mengeringkan air yang terkondensasi dan mencegah tumbuhnya jamur.
  • Kontrol Nirkabel (beberapa unit)
  Kontrol nirkabel memungkinkan Anda untuk mengontrol AC Anda dengan menggunakan ponsel dan koneksi nirkabel.
  Untuk akses perangkat USB, penggantian, operasi pemeliharaan harus dilakukan oleh staf profesional.
  • Memori sudut Louver (beberapa units)
  Ketika mengaktifkan unit Anda, louver akan melanjutkan sudut sebelumnya secara otomatis.
• Pendeteksi Kebocoran Refrigeran (beberapa unit)
  Unit indoor akan menampilkan kedip pada "EC" atau "EL0C" atau LED (tergantung model) secara otomatis ketika mendeteksi kebocoran zat refrigeran.

- Operasi Sleep (Tidur)

Fungsi SLEEP(TIDUR) digunakan untuk mengurangi penggunaan energi ketika Anda tidur (dan tidak memerlukan pengaturan suhu yang sama untuk tetap nyaman). Fungsi ini hanya dapat diaktifkan melalui remote kontrol. Dan fungsi Sleep (Tidur) tidak tersedia dalam mode FAN(KIPAS) atau DRY(KERING).

Tekan tombol SLEEP(TIDUR) ketika Anda ingin tidur. Saat berada dalam mode COOL(DINGIN), unit akan menaikkan suhu sebesar 1°C (2°F) setelah 1 jam, dan akan menaikkan suhu tambahan sebesar 1°C (2°F) setelah satu jam berikutnya.

Ketika dalam mode HEAT(PANAS), unit akan menurunkan suhu sebesar 1°C (2°F) setelah 1 jam, dan akan menurunkan suhu tambahan sebesar 1°C (2°F) setelah satu jam berikutnya. Fitur sleep akan berhenti setelah 8 jam dan sistem akan terus berjalan sesuai situasi terakhir.

• Mengatur Sudut Aliran Udara

Mengatur sudut vertikal aliran udara

Ketika unit menyala, gunakan tombol SWING/DIRECT(AYUN/LANGSUNG) pada remote kontrol untuk mengatur arah (sudut vertikal) aliran udara. Silakan merujuk ke Manual Remote Kontrol untuk lebih detail.

CATATAN UNTUK SUDUT LOUVER

Ketika menggunakan mode COOL(DINGIN) atau DRY(KERING), jangan mengatur louver pada sudut yang terlalu vertikal untuk jangka panjang. Hal ini dapat menyebabkan air mengembun pada pisau louver dan akan jatuh ke lantai atau perabot Anda.

Ketika menggunakan mode COOL(DINGIN) atau HEAT(PANAS), mengatur louver pada sudut yang terlalu vertikal dapat mengurangi performa unit karena aliran udara terbatas.

CATATAN: Menurut persyaratan standar yang relatif, harap diatur louver aliran udara vertikal ke sudut maksimal di bawah uji kapasitas pemanasan.

Mengatur sudut horizontal aliran udara

Sudut horizontal aliran udara harus diatur secara manual. Pegang rod deflektor (Lihat Gambar B) dan atur ke arah yang Anda inginkan secara manual. Untuk beberapa unit, sudut horizontal aliran udara dapat diatur dengan remote kontrol, lihat Manual Remote Kontrol.

Operasi Manual (tanpa remote)

PERHATIAN

Tombol manual bertujuan untuk pengujian dan operasi darurat saja. Silakan tidak menggunakan fungsi ini kecuali remote kontrol hilang dan fungsi tersebut benar-benar diperlukan. Untuk memulihkan operasi reguler, gunakan remote kontrol untuk mengaktifkan unit. Unit harus dimatikan sebelum melakukan operasi manual.

Untuk mengoperasikan unit Anda secara manual:

1. Buka panel depan unit indoor.
2. Cari tombol MANUAL CONTROL(KONTROL MANUAL) di sisi kanan unit.
3. Tekan tombol MANUAL CONTROL(KONTROL MANUAL) sekali untuk mengaktifkan mode FORCED AUTO.

4. Tekan tombol MANUAL CONTROL(KONTROL MANUAL) kedua lagi untuk mengaktifkan mode FORCED COOLING.

5. Tekan tombol tombol MANUAL CONTROL(KONTROL MANUAL) ketiga kali untuk mematikan unit.

6. Tutup panel depan.

CATATAN: Jangan gerakkan Louver dengan tangan. Ini akan menyebabkan louver menjadi tidak sinkron. Jika hal ini terjadi, matikan unit dan cabut stopkontak selama beberapa detik, kemudian hidupkan kembali unit tersebut. Ini akan mengatur ulang louver.

Gbr. A

PERHATIAN

Jangan meletakkan jari Anda di dalam atau di dekat peniup dan sisi pengisapan pada unit. Kipas yang berkecepatan tinggi di dalam unit dapat menyebabkan kecelakaan.

Gbr. B

Perawatan dan Pemeliharaan

Membersihkan Unit Indoor Anda

SEBELUM MEMBERSIHKAN ATAU MEMELIHARA

SELALU MEMATIKAN SISTEM AC ANDA DAN MEMUTUSKAN POWER SUPPLY SEBELUM MEMBERSIHKAN ATAU MEMELIHARA.

PERHATIAN

Hanya menggunakan kain lembut dan kering untuk mengelap unit hingga bersih. Jika unit terlalu kotor, Anda dapat menggunakan kain yang dibasahi dengan air hangat untuk mengelapnya.

• Jangan menggunakan bahan kimia atau kain yang terkontaminasi oleh kimia untuk membersihkan unit
• Jangan menggunakan bensin, tiner cat, bubuk pemoles atau pelarut lain untuk membersihkan unit. Bahan tersebut dapat menyebabkan permukaan plastik retak atau berubah bentuk.
• Jangan menggunakan air yang suhunya di atas 40°C (104°F) untuk membersihkan panel depan. Ini dapat menyebabkan panel berubah bentuk atau berubah warna.

Membersihkan Filter Udara Anda

AC yang tersumbat dapat mengurangi efisiensi pendinginan unit Anda, dan juga dapat berdampak buruk bagi kesehatan Anda. Pastikan untuk membersihkan filter dua minggu sekali.

1. Angkat panel depan unit indoor.
2. Pertama, tekan tab di ujung filter untuk melonggarkan gesper, kemudian angkat dan tarik ke arah Anda.
3. Lalu tarik filter keluar.
4. Jika filter Anda memiliki filter penyegar udara kecil, lepaskan filter tersebut dari filter yang lebih besar. Bersihkan filter penyegar udara ini dengan vakum pembersih tangan.

5. Bersihkan filter udara besar dengan air bersabun dan hangat. Pastikan menggunakan deterjen cair.

6. Bilas filter dengan air bersih, kemudian kocok untuk mengeluarkan sisa airnya.

7. Keringkan di tempat yang sejuk dan kering, dan hindari dari sinar matahari langsung.
8. Setelah kering, jepit kembali filter penyegar udara ke filter yang lebih besar, kemudian geser kembali ke dalam unit indoor.
9. Tutup panel depan unit indoor.

Jangan menyentuh filter penyegar udara (Plasma) minimal selama 10 menit setelah mematikan unit.

PERHATIAN

• Sebelum mengganti filter atau melakukan pembersihan, matikan unit dan lepaskan catu dayanya.
• Ketika melepas filter, jangan sentuh bagian logam di unit. Tepi logam yang tajam dapat melukai Anda.
• Jangan menggunakan air untuk membersihkan bagian dalam unit indoor. Ini dapat merusak penyekatan dan menyebabkan sengatan listrik.
• Jangan menjemur filter ke sinar matahari langsung saat melakukan pengeringan. Ini dapat membuat filter menyusut.

Pengingat Filter Udara (Opsional)

Pengingat Pembersihan Filter Udara

Setelah 240 jam pemakaian, jendela tampilan pada unit indoor akan berkedip "CL". Ini merupakan pengingat agar Anda membersihkan filter Anda. Setelah 15 detik, unit akan kembali ke tampilan sebelumnya.

Untuk mengatur ulang pengingat, tekan tombol LED yang terdapat di remote kontrol Anda 4 kali, atau tekan tombol MANUAL CONTROL(KONTROL MANUAL) 3 kali.

Jika Anda tidak mengatur ulang pengingat, indikator "CL" akan berkedip lagi ketika Anda menghidupkan unit kembali.

Pengingat Penggantian Filter Udara

Setelah 2.880 jam pemakaian, jendela tampilan pada unit indoor akan berkedip "nF". Ini merupakan pengingat agar Anda mengganti filter Anda. Setelah 15 detik, unit akan kembali ke tampilan sebelumnya.

Untuk mengatur ulang pengingat, tekan tombol LED yang terdapat di remote kontrol Anda 4 kali, atau tekan tombol MANUAL CONTROL(KONTROL MANUAL) 3 kali. Jika

Anda tidak mengatur ulang pengingat, indikator "nF" akan berkedip lagi ketika Anda menghidupkan unit kembali.

PERHATIAN

• Perawatan dan pembersihan unit outdoor harus dilakukan oleh penjual resmi atau penyedia layanan yang bersertifikat.
• Segala perbaikan unit harus dilakukan oleh penjual resmi atau penyedia layanan yang bersertifikat.

Pemeliharaan – Tidak Digunakan dalam Jangka Panjang

Jika Anda berencana untuk tidak menggunakan AC dalam jangka panjang, lakukan hal berikut:

Bersihkan semua filter

Aktifkan fungsi FAN(KIPAS) sampai unit kering secara keseluruhan

Pemeliharaan - Inspeksi Sebelum Musim

Setelah tidak digunakan dalam jangka panjang, atau sebelum periode yang sering digunakan, lakukan hal berikut:

Periksa kabel yang rusak

Bersihkan semua filter

Pastikan tidak ada yang menghalangi semua inlet dan outlet udara

Jika terjadi SALAH SATU dari kondisi berikut, segara matikan unit Anda!

• Kabel daya rusak atau panas secara tidak normal
• Anda mencium bau terbakar
• Unit mengeluarkan suara yang keras atau tidak normal
• Sekring listrik putus atau pemutus arus sering putus
• Air atau benda lain jatuh ke dalam unit atau keluar dari unit

JANGAN BERUSAHA UNTUK MEMPERBAIKINYA SENDIRI! SEGERA HUBUNGI PENYEDIA LAYANAN RESMI!

Isu Umum

Isu Kemungkinan penyebab
Unit tidak hidup ketika menekan tombol ON/OFF(AKTIF/MATI)	Unit memiliki fitur perlindungan 3 menit yang mencegah unit kelebihan beban. Unit tidak dapat dihidupkan kembali dalam waktu tiga menit setelah dimatikan.
Unit berubah dari mode COOL/HEAT(DINGIN/PANAS) ke mode FAN(KIPAS)	Unit dapat mengubah pengaturannya untuk mencegah terbentuknya embun beku pada unit. Setelah suhu meningkat, unit akan mulai beroperasi kembali sesuai mode yang dipilih sebelumnya.
	Suhu yang diatur telah tercapai dan unit akan mematikan kompresor. Unit akan terus beroperasi ketika suhu berfluktuasi lagi.
Unit indoor mengeluarkan kabut putih	Di wilayah lembab, perbedaan suhu yang besar antara udara ruangan dan udara ruangan AC dapat menyebabkan kabut putih.
Baik unit indoor maupun outdoor memancarkan kabut putih	Saat unit hidup kembali dalam mode HEAT(PANAS) setelah pencairan, kabut putih dapat muncul karena kelembapan yang dihasilkan dari proses pencairan.
Unit indoor mengeluarkan suara	Suara udara yang berisik dapat terjadi ketika louver mengatur kembali posisinya.
	Suara berdecit dapat terjadi setelah menjalankan unit dalam mode HEAT(PANAS) karena pemuaian dan kontraksi pada bagian plastik unit.
Baik unit indoor maupun unit outdoor akan mengeluarkan suara berisik	Suara mendesis rendah selama operasi: Ini normal dan disebabkan oleh gas pendingin yang mengalir melalui unit indoor dan luar outdoor.
	Suara mendesis rendah ketika sistem mulai aktif, baru saja berhenti operasi, atau sedang mencair: Suara ini normal dan disebabkan oleh gas refrigeran yang berhenti atau berubah arah.
	Suara mencicit: Pemuaian dan kontraksi normal pada bagian plastik dan logam yang disebabkan oleh perubahan suhu selama operasi dapat menyebabkan suara mencicit.
Unit outdoor mengeluarkan suara	Unit akan mengeluarkan suara yang berbeda sesuai mode operasinya saat ini.
Debu dikeluarkan baik dari unit indoor maupun outdoor	Unit dapat mengumpulkan debu selama periode tidak digunakan dalam jangka panjang dan akan dilepaskan ketika unit dihidupkan. Ini dapat dikurangi dengan menutupi unit selama periode tidak aktif dalam jangka panjang.
Unit mengeluarkan bau tidak sedap	Unit dapat menyerap bau dari lingkungan (seperti furnitur, memasak, rokok, dll.) yang akan dikeluarkan selama operasi.
	Filter unit telah berjamur dan harus dibersihkan.
Kipas unit outdoor tidak beroperasi	Selama operasi, kecepatan kipas dikontrol untuk mengoptimalkan operasi produk.
Operasi yang tidak menentu, tidak dapat diprediksi, atau unit tidak responsif	Gangguan dari menara ponsel dan penguat jarak jauh dapat menyebabkan malfungsi pada fungsi unit.Dalam kasus ini, coba langkah berikut ini:Putuskan daya, kemudian sambungkan kembali.Tekan tombol ON/OFF(AKTIF/MATI) pada remote kontrol untuk menghidupkan operasi kembali.
CATATAN: Jika masalah terus muncul, hubungi penjual lokal atau pusat layanan konsumen terdekat Anda. Berikan penjelasan detail tentang kerusakan unit serta nomor model Anda kepada mereka.

Jika terjadi masalah, silakan periksa poin-poin berikut sebelum menghubungi perusahaan servis.

Masalah Kemungkinan penyebab Solusi
Performa Pendinginan yang Jelek	Pengaturan suhu mungkin lebih tinggi dari suhu ruangan di sekitar	Turunkan pengaturan suhu
	Penukar panas pada unit indoor atau outdoor kotor	Bersihkan penukar panas yang terdampak
	Filter udara kotor Lepaskan filter dan bersihkan sesuai petunjuk
	Inlet atau outlet udara dari salah satu unit terblokir	Matikan unit, ambil pengganggunya dan hidupkan kembali
	Pintu dan jendela terbuka	Pastikan semua pintu dan jendela tertutup saat mengoperasikan unit
	Panas berlebihan yang dihasilkan oleh sinar matahari	Tutup jendela dan tirai selama periode yang sangat panas atau sinar matahari cerah
	Terlalu banyak sumber panas di dalam ruangan (orang, komputer, elektronik, dll.)	Kurangi jumlah sumber panas
	Refrigeran rendah karena kebocoran atau pemakaian jangka panjang	Periksa kebocoran, segel kembali jika diperlukan dan tutup refrigeran
	Fungsi SILENCE(DIAM) diaktifkan (fungsi opsional)	Fungsi SILENCE(DIAM) dapat menurunkan performa produk dengan mengurangi frekuensi pengoperasian. Matikan fungsi SILENCE(DIAM).
Unit tidak berfungsi	Gangguan listrik Tunggu sampai listrik kembali
	Listrik dimatikan Hidupkan listrik
	Sekring terbakar Ganti sekring
	Baterai remote kontrol sudah habis	Ganti baterai
	Perlindungan 3 menit pada Unit telah diaktifkan	Tunggu tiga menit setelah menghidupkan unit kembali
	Timer diaktifkan Matikan timer
Unit sering aktif dan berhenti	Ada terlalu banyak atau terlalu sedikit zat pendingin dalam sistem	Periksa kebocoran dan isi kembali sistem dengan refrigeran.
	Gas atau uap air yang tidak terkompresi telah memasuki sistem.	Evakuasi dan isi ulang sistem dengan refrigeran
	Kompresor rusak Ganti kompresor
	Voltase terlalu tinggi atau terlalu rendah	Pasang manostat untuk mengatur voltase
Performa pemanasan yang jelek	Suhu outdoor sangat rendah	Gunakan perangkat pemanas tambahan
	Udara dingin masuk melalui pintu dan jendela	Pastikan semua pintu dan jendela tertutup selama penggunaan
	Refrigeran rendah karena kebocoran atau pemakaian jangka panjang	Periksa kebocoran, segel kembali jika diperlukan dan tutup refrigeran
Lampu indikator terus berkedip	Unit mungkin menghentikan operasi atau terus beroperasi dengan aman. Jika lampu indikator terus berkedip atau kode kesalahan muncul, tunggu sekitar 10 menit. Masalah dapat teratasi sendiri. Jika tidak, putuskan listrik, kemudian sambungkan kembali. Hidupkan unit. Jika masalah terus muncul, putuskan listrik dan hubungi pusat layanan konsumen terdekat.
Kode kesalahan muncul dan dimulai dengan huruf seperti berikut pada tampilan jendela unit indoor:• E (x), P (x), F (x)• EH (xx), EL (xx), EC (xx)• PH (xx), PL (xx), PC (xx)

CATATAN: Jika masalah Anda tetap muncul setelah melakukan pemeriksaan dan diagnostik di atas, segera matikan unit Anda dan hubungi pusat layanan resmi.

Aksesori

Sistem AC dilengkapi dengan aksesori berikut. Gunakan semua komponen instalasi dan aksesoris untuk memasang AC. Pemasangan yang tidak tepat dapat menyebabkan kebocoran air, sengatan listrik dan kebakaran, atau menyebabkan kerusakan pada peralatan. Item yang tidak disertakan pada pendingin udara harus dibeli secara terpisah

Nama Aksesoris Jml	(pcs) Bentuk	Nama Aksesoris Jml. (pcs) Bentuk
Manual 2~3			Remote kontrol 1
Baterai 2			Penyangga remote kontrol (opsional)	1
Pelat mounting 1			Sekrup pengencang untuk penyangga remote kontrol (opsional)	2
Anchor	5~8(tergantung model)		Filter Kecil(Perlu dipasangkan di bagian belakang filter udara utama oleh teknisi resmi ketika memasang mesin)	1~2(tergantung model)
Sekrup pemasangan pelat mounting	5~8(tergantung model)

Nama Bentuk Kuantitas (PCS)

Rakitan pipa penghubung	Sisi cair	6,35 (1/4 inci)	Bagian yang harus Anda beli secara terpisah. Konsultasikan dengan penjual tentang ukuran pipa yang sesuai dengan unit yang Anda beli.
		9,52 (3/8 inci)
	Sisi gas	9,52 (3/8 inci)
		12,7 (1/2 inci)
		16 (5/8 inci)
		19 (3/4 inci)
Cincin dan sabuk magnet(jika disediakan, silakan lihat diagram pengkabelan untuk memasangnya pada kabel penghubung.)			Variasi berdasarkan model
		Masukkan sabuk melalui lubang cincin Magnetik untuk memasangnya pada kabel

Ringkasan Proses Instalasi - Unit Indoor

Pilih Lokasi Instalasi

Tentukan Posisi Lubang Dinding

Pasang Pelat Mounting

Sambungkan Kabel (tidak berlaku untuk beberapa lokasi di Amerika Utara)

Siapkan Selang Pembuangan

Bungkus Pipa dan Kabel (tidak berlaku untuk beberapa lokasi di Amerika Utara)

CATATAN: Instalasi harus dilakukan sesuai persyaratan standar lokal dan nasional. Instalasi mungkin sedikit berbeda di area yang berbeda.

Ilustrasi dalam manual ini bertujuan untuk penjelasan. Bentuk sebenarnya dari unit indoor Anda mungkin terdapat sedikit perbedaan.

Sebelum memasang unit indoor, lihat label pada kotak produk untuk memastikan bahwa nomor model unit indoor sesuai dengan nomor model unit outdoor.

Langkah 1: Pilih lokasi instalasi

Sebelum memasang unit indoor, Anda harus memilih lokasi yang tepat. Berikut ini adalah standar yang akan membantu Anda memilih lokasi yang tepat untuk unit.

Lokasi instalasi yang tepat memenuhi standar berikut:

Sirkulasi udara yang baik
√ Drainase yang nyaman
√ Suara unit tidak akan mengganggu orang lain
√ Kuat dan kokoh — lokasi tidak akan bergetar
√ Cukup kuat untuk menopang berat dari unit
√ Lokasi minimal satu meter dari semua perangkat listrik lainnya (mis., TV, radio, komputer)

JANGAN memasang unit di lokasi berikut:

∅ Dekat sumber panas, uap, atau gas yang mudah terbakar
∅ Dekat barang yang mudah terbakar seperti tirai atau pakaian
∅ Dekat penghalang yang dapat menghalangi sirkulasi udara
∅ Dekat pintu masuk
∅ Di lokasi yang terpapar sinar matahari langsung

CATATAN UNTUK LUBANG DINDING:

Jika tidak ada pipa refrigeran tetap:

Ketika memilih lokasi, perhatikan bahwa Anda harus menyisakan ruang yang cukup untuk lubang dinding (lihat langkah Bor lubang dinding untuk pipa penghubung) untuk kabel sinyal dan pipa refrigeran yang menghubungkan unit indoor dan outdoor. Posisi umum untuk semua pipa adalah sisi kanan unit indoor (selama menghadap unit). Namun, unit ini dapat mengakomodasi pipa ke kiri dan kanan.

Lihat diagram berikut untuk memastikan jarak yang tepat dari dinding dan atap:

15cm (5,9 inci) atau lebih

Langkah 2: Pasang pelat mounting ke dinding

Pelat mounting adalah perangkat di mana tempat Anda memasangkan unit indoor.

- Keluarkan pelat mounting di bagian belakang unit indoor.

- Kencangkan pelat mounting ke dinding dengan sekrup yang tersedia. Pastikan pelat mounting rata dengan dinding.

CATATAN UNTUK DINDING BETON ATAU BATA:

Jika dinding terbuat dari batu bata, beton, atau bahan sejenisnya, bor lubang berdiameter 5 mm (diameter 0,2 inci) di dinding dan masukkan sleeve anchor yang tersedia. Kemudian kencangkan pelat mounting ke dinding dengan mengencangkan sekrup langsung ke klip anchor.

Langkah 3: Bor lubang dinding untuk pipa penghubung

1. Tentukan posisi lubang dinding sesuai posisi pelat mounting. Lihat Dimensi Pelat Mounting.
2. Gunakan bor inti 65mm (2,5 inci) atau 90mm (3,54 inci) (tergantung model) untuk membuat lubang di dinding. Pastikan lubang dibor agak ke bawah sehingga ujung luar lubang lebih rendah dari ujung dalam ruangan sekitar 5mm hingga 7mm (0,2-0,275 inci). Ini akan menjamin drainase air yang baik.
3. Posisikan manset dinding pelindung di dalam lubang. Ini melindungi tepi lubang dan akan membantu menutupnya setelah Anda menyelesaikan proses pemasangan.

PERHATIAN

Ketika mengebor lubang dinding, pastikan untuk menghindari kabel, pipa ledeng, dan komponen sensitif lainnya.

Model yang berbeda memiliki pelat mounting yang berbeda. Untuk persyaratan kustomisasi yang berbeda, bentuk pelat mounting mungkin sedikit berbeda. Tetapi dimensi instalasi sama dengan ukuran unit indoor.

Lihat Tipe A dan Tipe B sebagai contohnya:

Tipe A Tipe B

CATATAN: Ketika pipa penghubung sisi gas berukuran ø16mm (5/8 inci) atau lebih, lubang dinding harus sebesar 90mm (3,54 inci).

Langkah 4: Siapkan Pemipaan refrigeran

Pipa refrigeran berada di dalam selubung isolasi yang terpasang di bagian belakang unit. Anda harus menyiapkan pipa sebelum melewatinya melalui lubang di dinding.

1. Berdasarkan posisi lubang dinding yang relatif terhadap pelat mounting, pilih sisi yang akan dilewati pipa ketika keluar dari unit.
2. Jika lubang dinding terdapat di belakang unit, pertahankan panel Knockout pada tempatnya. Jika lubang dinding terdapat di samping unit indoor, lepaskan panel Knockout plastik dari sisi unit itu. Ini akan membuat slot di mana pipa Anda dapat keluar dari unit. Gunakan tang runcing jika panel plastik terlalu sulit dilepaskan dengan tangan.

Panel Knockout

1. Jika pipa penghubung yang ada sudah tertanam di dinding, langsung proses langkah Sambungkan Selang Pembuangan. Jika tidak ada pipa yang tertanam, sambungkan pipa refrigeran unit indoor ke pipa penghubung yang akan bergabung dengan unit indoor dan outdoor. Lihat bagian Sambungan Pipa Refrigeran dari manual ini untuk instruksi detail.

CATATAN UNTUK SUDUT PIPA

Pipa refrigeran dapat keluar dari unit indoor melalui empat sudut berbeda: Sisi kiri, sisi kanan, kiri belakang, kanan belakang.

Lebih berhati-hati, tidak melekuk atau merusak pipa ketika menekuk pipa untuk menjauhi unit. Setiap lekukan pada pipa akan mempengaruhi performa unit.

Langkah 5: Sambungkan selang pembuangan

Umumnya, selang pembuangan dipasang di sisi kiri unit (ketika Anda menghadap bagian belakang unit). Namun, juga bisa dipasang di sisi kanan. Untuk memastikan drainase yang tepat, pasang selang pembuangan di sisi yang sama dengan pipa refrigeran Anda keluar dari unit. Pasang ekstensi selang pembuangan (dibeli secara terpisah) ke ujung selang pembuangan.

• Bungkus titik koneksi dengan kuat dengan pita Teflon untuk memastikan disegel yang baik dan untuk mencegah kebocoran.
• Untuk bagian selang pembuangan yang masih terdapat di dalam ruangan, bungkus dengan insulasi pipa busa untuk mencegah kondensasi.
• Lepaskan filter udara dan tuangkan sedikit air ke dalam panci pembuangan untuk memastikan air mengalir dari unit dengan lancar.

CATATAN UNTUK PENEMPATAN SELANG PEMBUANGAN

Pastikan tidak ada belokan atau lekukan pada selang pembuangan untuk memastikan drainase yang benar.

TIDAK BENAR

Selang pembuangan yang kusut akan membuat air terjebak.

Selang pembuangan yang kusut akan membuat air terjebak.

TIDAK BENAR

Jangan meletakkan ujung selang pembuangan di dalam air atau di tempat yang berisi air. Ini akan mengganggu drainase yang baik.

COLOK LUBANG PEMBUANGAN YANG TIDAK DIGUNAKAN

Untuk mencegah kebocoran yang tidak diinginkan, Anda harus menyambungkan lubang pembuangan yang tidak digunakan dengan sumbat karet yang tersedia.

SEBELUM MELAKUKAN AKTIVITAS YANG BERHUBUNGAN DENGAN LISTRIK, BACA REGULASI INI

1. Semua pengkabelan harus mematuhi aturan, regulasi kelistrikan lokal dan nasional, dan harus dipasang oleh ahli listrik bersertifikat.
2. Semua sambungan listrik harus dibuat sesuai Diagram Sambungan Listrik yang terdapat pada panel-panel unit indoor dan outdoor.
3. Jika ada masalah keamanan yang serius pada catu daya, segera hentikan pekerjaan. Jelaskan alasan Anda kepada klien, dan tolak instalasi unit hingga masalah keamanan diselesaikan dengan benar.
4. Tegangan listrik harus di antara 90-110% dari tegangan pengenal. Jika Catu daya tidak mencukupi, dapat menyebabkan kerusakan, sengatan listrik, atau kebakaran.
5. Ketika menyambungkan listrik ke kabel tetap, surge protector dan sakelar daya utama harus dipasang.
6. Ketika menyambungkan daya ke kabel tetap, sakelar atau pemutus sirkuit yang memutuskan semua pole dan memiliki kontak terpisah minimal 1/8 inci (3mm) harus digabungkan ke dalam kabel tetap. Teknisi yang berkualifikasi harus menggunakan sakelar atau pemutus arus yang disetujui.
7. Hanya menyambungkan unit ke stopkontak sirkuit cabang secara individu. Jangan menyambungkan peralatan lain ke stopkontak itu.
8. Pastikan AC didatarkan dengan benar.
9. Setiap kabel harus terhubung dengan erat. Kabel yang longgar dapat menyebabkan terminal terlalu panas sehingga terjadi malfungsi produk dan mungkin juga kebakaran.
10. Jangan membiarkan kabel menyentuh atau bersandar di pipa pendingin, kompresor, atau bagian bergerak apa pun di dalam unit.
11. Jika unit memiliki pemanas listrik tambahan, unit harus dipasang minimal 1 meter (40 inci) dari bahan yang mudah terbakar.
12. Untuk menghindari sengatan listrik, jangan langsung menyentuh komponen listrik setelah catu daya dimatikan. Setelah mematikan listrik, selalu tunggu 10 menit atau lebih sebelum Anda menyentuh komponen listrik.

PERINGATAN

SEBELUM MELAKUKAN AKTIVITAS YANG BERHUBUNGAN DENGAN LISTRIK ATAU KABEL, MATIKAN LISTRIK UTAMA YANG MENGALIR KE SISTEM.

Langkah 6: Hubungkan kabel sinyal dan kabel listrik

Kabel sinyal membantu komunikasi antara unit indoor dan outdoor. Anda harus memilih ukuran kabel yang tepat terlebih dahulu sebelum menyiapkan kabel untuk disambungkan.

Tipe Kabel

• Kabel Listrik Indoor (jika sesuai): H05VV-F atau H05V2V2-F
  • Kabel Listrik Outdoor: H07RN-F atau H05RN-F
• Kabel Sinyal: H07RN-F CATATAN: Di Amerika Utara, pilih jenis kabel sesuai aturan dan regulasi kelistrikan setempat.

Minimum Area Penampang Kabel Listrik dan Sinyal (Untuk referensi) (Tidak berlaku untuk Amerika Utara)

Arus Nominal Peralatan (A)	Area Penampang Nominal (mm2)
>3 dan ≤ 6 0,75
>6 dan ≤ 10 1
>10 dan ≤ 16 1,5
>16 dan ≤ 25 2,5
>25 dan ≤ 32 4
>32 dan ≤ 40 6

PILIH UKURAN KABEL YANG TEPAT

Ukuran kabel catu daya, kabel sinyal, sekring, dan sakelar yang dibutuhkan ditentukan oleh arus maksimum unit. Arus maksimum diindikasi pada pelat nama yang terdapat pada panel samping unit. Lihat pelat nama ini untuk memilih kabel, sekring, atau sakelar yang tepat.

CATATAN: Di Amerika Utara, silakan pilih ukuran kabel yang tepat sesuai dengan Ampacity Sirkuit Minimum yang diindikasikan di pelat nama unit.

1. Buka panel depan unit indoor.
2. Gunakan obeng untuk membuka penutup kotak kabel di sisi kanan unit. Ini akan membuka blok terminal.

PERINGATAN

SEMUA PENGKABELAN HARUS DILAKUKAN DENGAN KETAT SESUAI DENGAN DIAGRAM PENGKABELAN YANG TERDAPAT DI BELAKANG PANEL DEPAN UNIT INDOOR.

1. Lepaskan klip kabel di bawah blok terminal dan letakkan di samping.
2. Hadap ke bagian belakang unit, lepaskan panel plastik di sisi kiri bawah.
3. Masukkan kabel sinyal melalui slot ini, dari bagian belakang unit ke depan.
4. Hadap ke bagian depan unit, sambungkan kabel sesuai diagram pengkabelan unit indoor, sambungkan skun dan kencangkan setiap kabel dengan kuat ke terminal yang sesuai.

PERHATIAN

JANGAN GABUNGKAN KABEL LINE DAN NETRAL

Ini berbahaya, dan dapat menyebabkan unit AC malfungsi.

1. Setelah memeriksa untuk memastikan setiap koneksi aman, gunakan klip kabel untuk mengencangkan kabel sinyal ke unit. Kencangkan klip kabel.

2. Pasang kembali penutup kabel di bagian depan unit, dan panel plastik di bagian belakang.

CATATAN UNTUK KABEL

PROSES PENYAMBUNGAN KABEL MUNGKIN SEDIKIT BERBEDA ANTARA UNIT DAN DAERAH.

Langkah 7: Pembungkusan dan kabel

Sebelum menyalurkan pipa, selang pembuangan, dan kabel sinyal melalui lubang dinding, Anda harus menggabungkannya untuk menghemat ruang, melindunginya, dan mengisolasinya (Tidak berlaku di Amerika Utara).

1. Bundel selang pembuangan, pipa refrigeran, dan kabel sinyal seperti yang ditunjukkan di bawah ini:

Unit indoor

Kabel sinyal Selang pembuangan

SELANG PEMBUANGAN HARUS SESUAI DI BAWAH

Pastikan selang pembuangan berada di bagian bawah bundel. Meletakkan selang pembuangan di bagian atas bundel dapat menyebabkan panci pembuangan meluap sehingga terjadi kebakaran atau bencana air.

JANGAN GANTI KABEL SINYAL DENGAN KABEL LAINNYA

Saat menggabungkan item ini bersama, jangan merangkai atau menyilangkan kabel sinyal dengan kabel lain.

1. Gunakan pita vinil berperekat, pasang selang pembuangan ke bagian bawah pipa refrigeran.
2. Gunakan pita isolasi, bungkus kabel sinyal, pipa refrigeran, dan selang pembuangan dengan erat. Periksa kembali apakah semua item sudah dibundel.

JANGAN BUNGKUS UJUNG PIPA

Saat membungkus bundel, pastikan ujung pipa tetap terbuka. Anda perlu mengaksesnya untuk menguji kebocoran di akhir proses instalasi (lihat bagian Pemeriksaan Listrik dan Pemeriksaan Kebocoran dari manual ini).

Langkah 8: Pasang unit indoor

Jika Anda memasang pipa penghubung baru ke unit outdoor, lakukan hal berikut:

1. Jika Anda telah menyalurkan pipa refrigeran melalui lubang di dinding, lanjutkan Langkah 4.
2. Jika tidak, periksa kembali apakah ujung pipa refrigeran tertutup rapat supaya kotoran atau benda asing tidak masuk ke pipa.
3. Salurkan bundel pipa refrigeran, selang pembuangan, dan kabel sinyal yang terbungkus secara perlahan melalui lubang di dinding.
4. Kaitkan bagian atas unit indoor di bagian atas pelat mounting.
5. Periksa apakah unit sudah terpasang dengan kuat di mounting dengan memberikan sedikit tekanan ke sisi kiri dan kanan unit. Unit tidak boleh bergoyang atau bergeser.
6. Gunakan tekanan yang rata untuk menekan bagian bawah unit ke bawah. Dorong ke bawah terus hingga unit terkunci di pengait di sepanjang bagian bawah pelat mounting.
7. Sekali lagi, periksa apakah unit tergantung dengan kuat dengan memberikan sedikit tekanan ke sisi kiri dan kanan unit.

Jika pipa refrigeran telah tertempel di dinding, lakukan hal berikut:

1. Kait bagian atas unit indoor di kait atas pelat mounting.
2. Gunakan siku penyangga atau ganjalan untuk menopang unit, memberi cukup ruang kepada Anda untuk menyambungkan pipa refrigeran, kabel sinyal, dan selang pembuangan.

1. Sambungkan selang pembuangan dan pipa refrigeran (lihat bagian Sambungan Pipa Refrigeran di manual ini untuk mengetahui petunjuknya).
2. Pastikan titik sambungan pipa terbuka untuk melakukan tes kebocoran (lihat bagian Pemeriksaan Listrik dan Pemeriksaan Kebocoran di manual ini).
3. Setelah tes kebocoran, bungkus titik sambungan dengan pita isolasi.
4. Lepaskan siku penyangga atau wedge yang menopang unit.
5. Gunakan tekanan yang rata untuk menekan bagian bawah unit ke bawah. Dorong ke bawah terus hingga unit terkunci di pengait di sepanjang bagian bawah pelat mounting.

UNIT DAPAT DISESUAIKAN

Ingat bahwa kait pada pelat mounting lebih kecil dari lubang di bagian belakang unit. Jika Anda menyadari bahwa Anda tidak memiliki cukup ruang untuk menyambungkan pipa yang tertempel ke unit indoor, unit dapat disesuaikan ke kiri atau kanan sekitar 30-50mm (1,18-1,95 inci), tergantung modelnya.

Panduan Untuk Menutup Panel Depan

Tekan kedua sisi dari panel secara perlahan menggunakan dua tangan sampai terdengar bunyi klik. Kemudian tekan bagian tengah panel menggunakan telapak tangan, dan panel akan tertutup sepenuhnya.

Pasang unit sesuai aturan dan regulasi lokal, mungkin ada sedikit perbedaan antara wilayah yang berbeda.

Petunjuk Instalasi - Unit outdoor

Langkah 1: Pilih lokasi instalasi

Sebelum instalasi unit outdoor, Anda harus memilih lokasi yang sesuai. Berikut ini adalah standar yang akan membantu Anda memilih lokasi yang tepat untuk unit.

Lokasi instalasi yang tepat memenuhi standar berikut:

√ Memenuhi semua persyaratan spasial yang tertera pada Persyaratan Ruang Instalasi di atas.
Sirkulasi dan ventilasi udara yang baik
Kuat dan kokoh — lokasi dapat mendukung unit dan tidak akan bergetar
√ Suara unit tidak akan mengganggu orang lain
√ Terlindungi dari sinar matahari langsung atau hujan dalam waktu lama
√ Ketika diantisipasi turunnya salju, ukur dengan tepat untuk mencegah pembentukan es dan kerusakan pada kumparan.

JANGAN memasang unit di lokasi berikut:

∅ Dekat penghalang yang akan memblokir inlet dan outlet udara
∅ Dekat jalan umum, area ramai, atau tempat di mana orang merasa terganggu karena suara unit
∅ Dekat hewan atau tanaman yang dapat rusak karena pembuangan udara panas
∅ Dekat segala sumber gas yang mudah terbakar
∅ Di lokasi yang banyak debu
∅ Di lokasi yang terlalu banyak udara asin

PERTIMBANGAN KHUSUS UNTUK CUACA EKSTREM

Jika unit terkena angin kencang:

Pasang unit sehingga kipas outlet udara berada pada sudut 90° ke arah angin. Jika perlu, buat penghalang di depan unit supaya terlindungi dari angin kencang.

Jika unit sering terkena hujan lebat atau salju:

Bangun tempat teduh di atas unit untuk melindungi unit dari hujan atau salju. Pastikan tidak menghalangi aliran udara di sekitar unit.

Jika unit sering terkena udara asin (tepi laut):

Gunakan unit outdoor yang dirancang khusus supaya terlindung dari korosi.

Langkah 2: Pasang drain joint (hanya unit pompa panas)

Sebelum memasang baut pada unit outdoor sesuai tempatnya, Anda harus memasang drain joint di bagian bawah unit. Perhatikan bahwa ada dua tipe drain joint tergantung pada jenis unit outdoor.

Jika drain joint dilengkapi dengan segel karet (lihat Gambar. A), lakukan hal berikut:

1. Pasang segel karet di ujung sambungan pembuangan yang akan disambungkan ke unit outdoor.
2. Masukkan drain joint ke dalam lubang di alas unit.
3. Putar sambungan drain joint 90° hingga terpasang dengan benar di depan unit.
4. Hubungkan tambahan drain joint (tidak termasuk) ke drain joint untuk menyalurkan air dari unit selama mode pemanasan.

Jika drain joint tidak dilengkapi dengan segel karet (lihat Gambar. B), lakukan hal berikut:

1. Masukkan drain joint ke dalam lubang di alas unit. drain joint akan sesuai pada tempatnya.
2. Hubungkan tambahan drain joint (tidak termasuk) ke drain joint untuk menyalurkan air dari unit selama mode pemanasan.

PADA IKLIM DINGIN

Pada iklim dingin, pastikan selang pembuangan diposisikan vertikal mungkin supaya pembuangan air cepat. Jika air mengalir terlalu lambat, selang akan membeku dan membanjiri unit.

Langkah 3: Bracket / Dudukan unit outdoor

Unit outdoor dapat diletakkan di lantai atau dipasang di dinding dengan siku penyangga dan baut (M10). Siapkan dasar instalasi unit berdasarkan dimensi di bawah ini.

Berikut ini adalah daftar perbedaan ukuran unit outdoor dan jarak antara kaki mounting. Siapkan dasar instalasi unit berdasarkan dimensi di bawah ini.

Jika Anda akan memasang unit di lantai atau pada platform mounting beton, lakukan hal berikut:

1. Tandai posisi untuk empat baut ekspansi sesuai diagram dimensi.
2. Lubangi sebelum dibor untuk baut ekspansi.
3. Tempatkan mur di ujung setiap baut ekspansi.
4. Palu baut ekspansi ke dalam lubang yang sudah dibor sebelumnya.
5. Lepaskan mur dari baut ekspansi, dan letakkan unit outdoor di baut.
6. Pasang washer di setiap baut ekspansi, kemudian pasang kembali murnya.
7. Gunakan kunci wrench, kencangkan setiap mur hingga pas.

PERINGATAN

KETIKA MENGEBOR KE DALAM BETON, DIANJURKAN UNTUK MELAKUKAN PERLINDUNGAN MATA SETIAP SAAT.

Ketika Anda akan memasang unit pada siku penyangga yang terpasang di dinding, lakukan hal berikut:

PERHATIAN

Pastikan dinding terbuat dari batu bata padat, beton, atau bahan sejenis yang kuat. Dinding harus mampu menopang paling tidak empat kali berat unit.

1. Tandai posisi lubang siku penyangga sesuai grafik dimensi.
2. Lubangi sebelum bor untuk baut ekspansi.
3. Letakkan washer dan mur di ujung setiap baut ekspansi.
4. Pasang baut ekspansi melalui lubang di siku penyangga mounting, letakkan siku penyangga mounting sesuai posisinya, dan palu baut ekspansi ke dinding.
5. Periksa apakah siku penyangga mounting merata.
6. Angkat unit dengan hati-hati dan letakkan kaki mounting di siku penyangga.
7. Baut unit ke siku penyangga dengan kuat.
8. Jika diperbolehkan, pasang unit dengan gasket karet untuk mengurangi getaran dan suara.

Langkah 4: Hubungkan kabel sinyal dan kabel listrik

Blok terminal unit luar dilindungi oleh penutup kabel listrik di sisi unit. Diagram kabel yang komprehensif dicetak di bagian dalam penutup kabel.

PERINGATAN

SEBELUM MELAKUKAN AKTIVITAS YANG BERHUBUNGAN DENGAN LISTRIK ATAU KABEL, MATIKAN LISTRIK UTAMA YANG MENGALIR KE SISTEM.

1. Siapkan kabel untuk penyambungan:

GUNAKAN KABEL YANG TEPAT

Ukuran kabel catu daya, kabel sinyal, sekring, dan sakelar yang dibutuhkan ditentukan oleh arus maksimum unit. Arus maksimum diindikasi pada pelat nama yang terdapat pada panel samping unit.

CATATAN: Di Amerika Utara, silakan pilih ukuran kabel yang tepat sesuai dengan Ampacity Sirkuit Minimum yang diindikasikan di pelat nama unit.

a. Gunakan tang pengupas kabel, kupas lapisan karet dari kedua ujung kabel untuk membuka sekitar 40mm (1,57 inci) kabel yang ada di dalam.
b. Lepaskan isolasi ujung kabel.
c. Gunakan tang crimper kabel untuk memasang u-lug di ujung kabel.

PERHATIKAN KABEL LINE

Ketika melakukan crimping kabel, pastikan Anda dapat membedakan Kabel Line ("L") dengan kabel lain dengan jelas.

PERINGATAN

SEMUA AKTIVITAS YANG BERHUBUNGAN DENGAN KABEL HARUS DILAKUKAN SECARA KETAT SESUAI DIAGRAM PENGKABELAN YANG TERDAPAT DI DALAM PENUTUP KABEL UNIT OUTDOOR.

1. Longgarkan penutup kabel listrik dan lepaskan.
2. Lepaskan klip kabel di bawah blok terminal dan letakkan di samping.

3. Sambungkan kabel sesuai diagram pengkabelan, dan kencangkan skun setiap kabel sesuai terminalnya dengan kuat.

4. Setelah memeriksa untuk memastikan setiap sambungan aman, lingkarkan kabel sekitar supaya air hujan tidak mengalir ke terminal.

5. Gunakan klip kabel untuk mengencangkan kabel ke unit. Kencangkan klip kabel.
6. Lindungi kabel yang tidak digunakan dengan pita listrik PVC. Posisikan agar tidak menyentuh bagian listrik atau logam apa pun.
7. Pasang kembali penutup kabel di samping unit, dan kencangkan sesuai tempatnya.

CATATAN: Jika klip kabel terlihat seperti berikut, pilih lubang yang tembus sesuai diameter kabel.

Tiga ukuran lubang: Kecil, Besar, Sedang

Ketika kabel kurang kencang, gunakan gesper untuk menopangnya sehingga bisa dijepit dengan erat.

Di Amerika Utara

1. Lepaskan penutup kabel dari unit dengan melonggarkan 3 sekrup.
2. Turunkan tutup panel conduit.
3. Pasang tabung conduit (tidak termasuk) untuk sementara pada panel conduilt.
4. Sambungkan catu daya dan saluran tegangan rendah ke terminal yang sesuai di blok terminal dengan benar.
5. Arahkan unit sesuai aturan lokal.
6. Pastikan ukuran setiap kabel lebih panjang beberapa inci dari panjang kabel yang dibutuhkan.
7. Gunakan mur pengunci untuk mengamankan tabung conduit.

Pilih lubang yang tembus sesuai dengan diameter kabel.

Sambungan Pipa Refrigeran

Saat menyambungkan pipa refrigeran, jangan membiarkan zat atau gas selain refrigeran yang spesifik masuk ke dalam unit. Adanya gas atau zat lain akan menurunkan kapasitas unit dan dapat menyebabkan tekanan tinggi yang tidak normal dalam siklus pendinginan. Ini dapat menyebabkan ledakan dan kecelakaan.

Catatan untuk Panjang Pipa

Panjang pipa refrigeran akan memengaruhi performa dan efisiensi energi unit. Efisiensi nominal dites pada unit dengan panjang pipa 5 meter (16,5 kaki) (Di Amerika Utara, panjang pipa yang standar adalah 7,5 m (25'). Wajib menggunakan pipa dengan minimum 3 meter untuk meminimalkan getaran & suara yang berlebihan. Di daerah tropis khusus, untuk model refrigeran R290, tidak ada refrigeran yang dapat ditambahkan dan panjang maksimum pipa refrigeran tidak boleh melebihi 10 meter (32,8 kaki).

Lihat tabel di bawah ini untuk spesifikasi panjang dan tinggi tekanan maksimum pada pipa.

Panjang dan Tinggi Tekanan Maksimum pada Pipa Refrigeran per Model Unit

Model Kapasitas (BTU/jam)		Panjang Maksimal(m)	Tinggi Tekanan Maksimal(m)
AC Inverter Split R410A, R32	< 15.000 25 (82 kaki) 10 (33 kaki)
	≥ 15.000 dan < 24.000 30	(98,5 kaki) 20 (66 kaki)
	≥ 24.000 and < 36.000 50	(164 kaki) 25 (82 kaki)
AC Split Kecepatan Tetap R22	< 18.000 10 (33 kaki) 5 (16 kaki)
	≥ 18.000 dan < 21.000 15	(49 kaki) 8 (26 kaki)
	≥ 21.000 and < 35.000 20	(66 kaki) 10 (33 kaki)
AC Split Kecepatan Tetap R410A, R32	< 18.000 20 (66 kaki) 8 (26 kaki)
	≥ 18.000 dan < 36.000 25	(82 kaki) 10 (33 kaki)

Instruksi Penyambungan – Pipa Refrigeran

Langkah 1: Potong pipa

Ketika mempersiapkan pipa refrigeran, lebih berhati-hati ketika memotong dan flaring pipa dengan benar. Ini akan memastikan pengoperasian yang efisien dan meminimalkan kebutuhan untuk pemeliharaan untuk ke depannya.

1. Ukur jarak antara unit indoor dan outdoor.
2. Gunakan alat pemotong pipa untuk memotong pipa dengan panjang yang melebihi jarak yang diukur.
3. Pastikan pipa dipotong dengan sudut 90° yang sempurna.

JANGAN MEMIRINGKAN PIPA KETIKA MEMOTONG

Perhatikan agar tidak merusak, menyokong, atau mengubah bentuk pipa ketika memotong. Ini akan mengurangi efisiensi pemanasan unit secara drastis.

Langkah 2: Menghilangkan Burr Pipa

Burr dapat memengaruhi segel kedap udara pada sambungan pipa refrigeran. Burr tersebut harus dilepaskan semua.

1. Tahan pipa dengan sudut ke bawah untuk mencegah burr jatuh ke dalam pipa.
2. Gunakan alat untuk membesarkan lubang atau alat deburring untuk melepaskan semua burr dari bagian potongan pipa.

Langkah 3: Flaring ujung pipa

Flaring yang tepat sangat penting supaya segel kedap udara.

1. Setelah melepaskan burr dari pipa yang dipotong, tutup ujungnya dengan pita PVC supaya benda asing tidak masuk ke pipa.
2. Lapisi pipa dengan bahan isolasi.
3. Letakkan mur flare di kedua ujung pipa. Pastikan mur tersebut menghadap ke arah yang benar karena Anda tidak dapat memakai atau mengubah arahnya setelah flaring.

1. Lepaskan pita PVC dari ujung pipa ketika akan melakukan aktivitas flaring.
2. Bengkokkan flare form di ujung pipa. Ujung pipa harus melebihi tepi flare form sesuai dimensi yang ditunjukkan pada tabel di bawah ini.

1. Letakkan alat flaring di atas form tersebut.
2. Putar gagang alat flaring searah jarum jam hingga pipa melebar semua.
3. Lepaskan alat flaring dan flare form, kemudian periksa ujung pipa apakah ada retakan ataupun melebar.

Langkah 4: Sambungkan pipa

Saat menyambungkan pipa refrigeran, perhatikan agar tidak menggunakan torsi berlebihan atau merusak bentuk pipa dengan cara apa pun. Pertama-tama Anda harus menyambungkan pipa yang bertekanan rendah, kemudian pipa yang bertekanan tinggi.

Saat menekuk pipa refrigeran penghubung, radius lengkungan minimum adalah 10cm.

Instruksi untuk Menyambungkan Pipa ke Unit Indoor

1. Sejajarkan bagian tengah kedua pipa yang akan Anda sambungkan.

Pengencangan yang berlebihan dapat mematahkan mur atau merusak pipa refrigeran. Anda tidak boleh melebihi persyaratan torsi yang ditunjukkan pada tabel di atas.

Instruksi untuk Menyambungkan Pipa ke Unit Outdoor

1. Buka tutup penutup dari valve yang dikemas di sisi unit outdoor.
2. Lepaskan tutup pelindung dari ujung valve.
3. Sejajarkan ujung pipa flare dengan setiap valve, dan kencangkan mur flare sekencang mungkin dengan tangan.

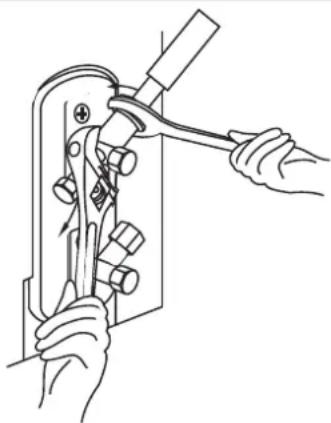

4. Gunakan kunci pas untuk menyepit badan valve. Jangan menyepit mur yang menutup servis valve.

1. Ketika menyepit badan valve dengan kuat, gunakan kunci torsi untuk mengencangkan mur flare sesuai nilai torsi yang benar.

2. Longgarkan sedikit nut flaring, kemudian kencangkan kembali.

3. Ulangi Langkah 3 hingga 6 pada pipa yang tersisa.

GUNAKAN KUNCI PAS UNTUK MENYEPIT BADAN UTAMA VALVE

Torsi dari pengencangan flare nut dapat mematahkan bagian katup lainnya.

Udara dan benda asing di sirkuit refrigeran dapat menyebabkan kenaikan tekanan yang tidak normal sehingga dapat merusak AC, mengurangi efisiensinya, dan menyebabkan kecelakaan. Gunakan pompa vakum dan pengukur manifold untuk menghilangkan sirkuit zat pendingin, membuang gas dan kelembapan yang tidak dapa dikondensasi oleh sistem.

Evakuasi harus dilakukan setelah instalasi awal dan ketika unit dipindahkan.

SEBELUM MELAKUKAN EVAKUASI

Periksa untuk memastikan pipa penghubung antara unit indoor dan outdoor terhubung dengan benar.

Periksa untuk memastikan semua kabel tersambung dengan benar.

Instruksi Evakuasi

1. Sambungkan selang pengisi dari pengukur manifold ke port servis pada katup yang bertekanan rendah di unit outdoor.
2. Sambungkan selang pengisi lain dari pengukur manifold ke pompa vakum.
3. Buka sisi Tekanan Rendah dari pengukur manifold. Pastikan sisi Tekanan Tinggi tetap tertutup.
4. Nyalakan pompa vakum untuk mengevakuasi sistem.
5. Jalankan vakum pembersih setidaknya selama 15 menit, atau hingga Compound Meter menunjukkan -76cmHG (-10 ^5 Pa).

1. Tutup sisi Tekanan Rendah dari pengukur manifold, dan matikan pompa vakum.

2. Tunggu 5 menit, lalu periksa apakah tidak ada perubahan dalam tekanan sistem.

3. Jika terdapat perubahan dalam tekanan sistem, lihat bagian Pemeriksaan Kebocoran Gas untuk informasi tentang cara memeriksa kebocoran. Jika tidak ada perubahan dalam tekanan sistem, buka tutup katup yang dikemas (katup bertekanan tinggi).

4. Masukkan kunci heksagonal ke dalam katup yang dikemas (katup bertekanan tinggi) dan buka katup dengan memutar kunci pas dalam 1/4 putaran berlawanan arah dengan jarum jam. Dengarkan gas yang keluar dari sistem, kemudian tutup katup setelah 5 detik.

5. Perhatikan pengukur tekanan selama satu menit untuk memastikan tidak ada perubahan tekanan. Pengukur tekanan harus dibaca sedikit lebih tinggi dari tekanan atmosfer.

6. Lepaskan selang pengisi dari port servis.

1. Gunakan kunci heksagonal untuk membuka semua bertekanan tinggi dan bertekanan rendah secara keseluruhan.

2. Kencangkan tutup katup pada ketiga katup(port servis, tekanan tinggi, tekanan rendah) dengan tangan. Anda dapat mengencangkannya lebih erat dengan kunci wrench jika diperlukan.

BUKA STEM KATUP DENGAN HATI-HATI

Ketika membuka katup servis, putar kunci heksagonal hingga menyentuh stopper. Jangan mencoba memaksa katup supaya lebih terbuka.

Catatan untuk Penambahan Refrigeran

Beberapa sistem memerlukan pengisian tambahan tergantung pada panjang pipa. Panjang pipa standar bervariasi sesuai peraturan setempat. Misalnya, di Amerika Utara, panjang pipa standar adalah 7,5m (25').

Di daerah lain, panjang pipa standar adalah 5m (16'). Refrigeran harus diisi dari port servis pada katup bertekanan rendah unit outdoor. Refrigeran tambahan yang akan diisi dapat dihitung dengan menggunakan rumus berikut:

REFRIGERAN TAMBAHAN PER PANJANG PIPA

Panjang Pipa Penghubung (m)	Metode Purging Udara	Refrigeran Tambahan
≤ Panjang pipa standar	Pompa vakum	T/A
> Panjang pipa standar	Pompa vakum	Sisi Cairan: ø 6,35 (ø 0,25")R32:(Panjang pipa - panjang standar) × 12g/m(Panjang pipa - panjang standar) × 0,13oZ/kakiR290:(Panjang pipa - panjang standar) × 10g/m(Panjang pipa - panjang standar) × 0,10oZ/kakiR410A:(Panjang pipa - panjang standar) × 15g/m(Panjang pipa - panjang standar) × 0,16oz/kakiR22:(Panjang pipa - panjang standar) × 20g/m(Panjang pipa - panjang standar) × 0,21oZ/kaki	Sisi Cairan: ø 9,52 (ø 0,375")R32:(Panjang pipa - panjang standar) × 24g/m(Panjang pipa - panjang standar) × 0,26oZ/kakiR290:(Panjang pipa- panjang standar) × 18g/m(Panjang pipa- panjang standar) × 0,19oZ/kakiR410A:(Panjang pipa- panjang standar) × 30g/m(Panjang pipa- panjang standar) × 0,32oZ/kakiR22(Panjang pipa- panjang standar) × 40g/m(Panjang pipa- panjang standar) × 0,42oZ/kaki

Untuk unit refrigeran R290, total refrigeran yang akan diisi tidak lebih dari:
387g(<=9000Btu/jam), 447g(>9000Btu/jam dan <=12000Btu/jam), 547g(>12000Btu/jam dan
<=18000Btu/jam), 632g(>18000Btu/jam dan <=24000Btu/jam).

PERHATIAN JANGAN mencampur jenis-jenis refrigeran.

Pemeriksaan Kebocoran Listrik dan Gas

Sebelum Uji Pengoperasian

Hanya lakukan uji pengoperasian setelah Anda menyelesaikan langkah-langkah berikut:

• Pemeriksaan Keamanan Listrik - Pastikan bahwa sistem listrik pada unit aman dan beroperasi dengan benar
• Pemeriksaan Kebocoran Gas – Periksa semua sambungan mur flare dan pastikan sistem tidak bocor
• Pastikan valve gas dan cairan (tekanan tinggi dan rendah) terbuka total

Pemeriksaan Keamanan Listrik

Setelah pemasangan, pastikan semua kabel listrik dipasang sesuai regulasi lokal dan nasional, dan sesuai Manual Instalasi.

SEBELUM UJI PENGOPERASIAN

Periksa Aktivitas Grounding

Ukur resistansi grounding dengan pendeteksi visual dan dengan penguji resistansi grounding. Resistansi grounding harus kurang dari 0,1Ω.

Catatan: Ini mungkin tidak diperlukan untuk beberapa lokasi di Amerika Utara.

SELAMA UJI PENGOPERASIAN

Periksa Kebocoran Listrik

Selama Uji Pengoperasian, gunakan elektroprobe dan multimeter untuk melakukan tes kebocoran listrik yang komprehensif.

Jika kebocoran listrik terdeteksi, segera matikan unit dan hubungi teknisi listrik yang bersertifikat untuk menemukan dan mengatasi penyebab kebocoran.

Catatan: Ini mungkin tidak diperlukan untuk beberapa lokasi di Amerika Utara.

PERHATIAN - RISIKO SENGATAN LISTRIK

SEMUA PENGKABELAN HARUS SESUAI ATURAN LISTRIK LOKAL DAN NASIONAL, DAN HARUS DIINSTAL OLEH TENAGA LISTRIK YANG BERSETIFIKAT.

Pemeriksaan Kebocoran Gas

Ada dua cara yang berbeda untuk memeriksa kebocoran gas.

Metode Sabun dan Air

Gunakan sikat lembut untuk menyikat air sabun atau deterjen cair ke semua titik sambungan pipa pada unit indoor dan unit outdoor. Jika terdapat gelembung menandakan adanya kebocoran.

Metode Detektor Kebocoran

Jika menggunakan detektor kebocoran, lihat manual pengoperasian perangkat untuk petunjuk penggunaan yang benar.

Setelah memastikan bahwa semua titik sambungan pipa TIDAK bocor, ganti penutup valve pada unit luar.

A: Katup penghenti tekanan rendah
B: Katup penghenti tekanan tinggi
C&D: Flare nut unit indoor

Uji Pengoperasian

Instruksi Uji Pengoperasian

Anda harus melakukan Uji Pengoperasian setidaknya selama 30 menit.

1. Sambungkan listrik ke unit.
2. Tekan tombol ON/OFF(AKTIF/MATI) pada remote kontrol untuk menghidupkannya.

3. Tekan tombol MODE untuk mencari fungsi-fungsi berikut, satu per satu:
   • COOL(DINGIN) - Pilih suhu serendah mungkin
   • HEAT(PANAS) - Pilih suhu setinggi mungkin

4. Biarkan setiap fungsi berjalan selama 5 menit, dan lakukan pengecekan berikut:

Daftar Pengecekan yang Harus Dilakukan	LULUS/GAGAL
Tidak ada kebocoran listrik
Unit sudah diatur dengan benar
Semua terminal listrik tertutup dengan benar
Unit indoor dan outdoor dipasang dengan kuat
Semua titik sambungan pipa tidak bocor	Outdoor (2):	Indoor (2):
Air mengalir dengan baik dari selang pembuangan
Semua pipa diisolasi dengan benar
Unit menjalankan fungsi COOL(DINGIN) dengan benar
Unit menjalankan fungsi HEAT(DINGIN) dengan benar
Louver unit indoor berputar dengan benar
Unit indoor menanggapi remote kontrol

PERIKSA SAMBUNGAN PIPA DUA KALI

Selama operasi, tekanan sirkuit refrigeran akan meningkat. Ini mungkin menunjukkan tidak ada kebocoran selama pemeriksaan kebocoran awal Anda. Luangkan waktu selama Uji Pengoperasian untuk memeriksa kembali apakah semua titik sambungan pipa refrigeran tidak bocor. Lihat bagian Pemeriksaan Kebocoran Gas untuk instruksi.

1. Setelah Uji Pengoperasian dilakukan dengan sempurna, dan Anda mengonfirmasi bahwa semua titik pemeriksaan dalam List Pengecekan yang Harus Dilakukan telah LULUS, lakukan hal berikut:

a. Gunakan remote kontrol untuk mengembalikan unit ke suhu operasi yang normal.
B. Gunakan pita isolasi untuk membungkus sambungan pipa refrigeran indoor yang Anda tinggalkan tanpa penutup selama proses instalasi unit indoor.

JIKA SUHU AMBIEN DI BAWAH 17°C (62°F)

Anda tidak dapat menggunakan remote kontrol untuk mengaktifkan fungsi COOL(DINGIN) jika suhu sekitar di bawah 17°C. Dalam contoh ini, Anda dapat menggunakan tombol MANUAL CONTROL(KONTROL MANUAL) untuk mengetes fungsi COOL(DINGIN).

1. Angkat panel depan unit indoor, dan naikkan hingga terpasang dengan benar.
2. Tombol MANUAL CONTROL(KONTROL MANUAL) terletak di sisi kanan unit. Tekan 2 kali untuk memilih fungsi COOL(DINGIN).
3. Lakukan Uji Pengoperasian seperti biasa.

REMOTE CONTROLLER

Daftar lsi

Spesifikasi Remote Kontrol 02

Pengoperasian Remote Kontrol....03

Tombol dan Fungsi 04

Indikator Layar Remote 06

Penggunaan Fungsi Dasar ....07

Cara Menggunakan Fungsi Lanjutan ....10

Spesifikasi Remote Kontrol

Panduan Memulai Singkat

TIDAK TAHU APA FUNGSINYA?

Lihat di bagian Penggunaan Fungsi Dasar dan Penggunaan Fungsi Lanjutan untuk detail penjelasan yang lebih lengkap mengenai cara penggunaan AC Anda.

CATATAN KHUSUS

• Tombol pada unit AC Anda mungkin sedikit berbeda dengan yang dicontohkan.
• Jika unit indoor tidak mempunyai fungsi tertentu, menekan tombol fungsi itu pada remote control tidak akan berpengaruh.
• Ketika ada perbedaan besar dalam penjelasan fungsi antara "Petunjuk Penggunaan Remote Kontrol" dan "PETUNJUK PENGGUNAAN", maka penjelasan dalam "PETUNJUK PENGGUNAAN" yang berlaku.

Pengoperasian Remote Kontrol

Memasang dan Mengganti Baterai

Unit AC Anda bisa saja dilengkapi dengan dua baterai (sebagian unit). Pasang baterai pada remote kontrol sebelum menggunakan.

1 Geser penutup remote kontrol kebawah, memperlihatkan kompartemen baterai.
2 Masukkan baterai, perhatikan cocokkan bagian (+) dan (-) baterai dengan simbol yang terdapat didalam kompartemen baterai.
^3 Pasangkan kembali penutup baterai.

Untuk kinerja produk yang optimal:

• Jangan mencampur baterai lama dan baru, atau baterai dengan tipe berbeda.
• Do not leave batteries in the remote control if you don't plan on using the device for more than 2 months.

PEMBUANGAN BATERAI

Jangan buang baterai sebagai limbah yang tidak disortir. Patuhi hukum setempat untuk pembuangan baterai yang benar.

TIPS MENGGUNAKAN REMOTE KONTROL

• Remote kontrol harus digunakan dalam jarak 8 meter dengan unit.
• Unit akan mengeluarkan bunyi "bip" ketika sinyal remote diterima.
• Tirai, bahan lain dan sinar matahari langsung dapat mengganggu penerima sinyal inframerah.
• Lepaskan baterai jika remote tidak digunakan lebih dari 2 bulan.

CATATAN SAAT PENGGUNAAN REMOTE KONTROL

Perangkat dapat mematuhi peraturan nasional setempat.

• Di Kanada, harus memenuhi standar CAN ICES-3(B)/NMB-3(B).
• I Di USA, perangkat harus memenuhi standar bagian 15 dari Peraturan FCC. Pengoperasian harus memenuhi dua kondisi berikut:
  (1) Perangkat tidak menyebabkan gangguan berbahaya, dan
  (2) Perangkat ini harus menampung segala gangguan yang ditimbulkan, termasuk gangguan yang dapat menyebabkan pengoperasian yang tidak diinginkan.

Peralatan ini telah diuji dan terbukti memenuhi standar untuk perangkat digital kelas B, sesuai deengan bagian 15 dari Peraturan FCC. Standar ini dirancang untuk memberikan perlindungan yang wajar terhadap gangguan berbahaya pada pema-sangan dirumah. Peralatan ini menghasilkan, menggunakan dan dapat memancarkan energi frekuensi radio dan, jika tidak dipasang dan digunakan sesuai dengan instruksi, dapat menyebabkan gangguan berbahaya pada komunikasi radio. Namun, tidak ada jaminan bahwa gangguan tidak akan terjadi dalam instalasi tertentu. Jika peralatan ini menyebabkan gangguan berbahaya pada radio atau televisi, yang mana dapat ditentukan dengan menyalakan atau mematikan peralatan, pengguna disarankan untuk mencoba memperbaiki gangguan dengan satu atau lebih langkah-langkah berikut:

• Ubah orientasi atau pindahkan antena penerima.
• Pisahkan peralatan dan antena penerima.
• Sambungkan peralatan ke stopkontak di sirkuit berbeda dari yang digunakan unit penerima.
• Hubungi dealer atau teknisi radio/TV berpengalaman untuk membantu.
• Perubahan atau modifikasi yang tidak disetujui oleh pihak yang bertanggungjawab atas kepatuhan dapat membatalkan wewenang pengguna untuk mengoperasikan peralatan.

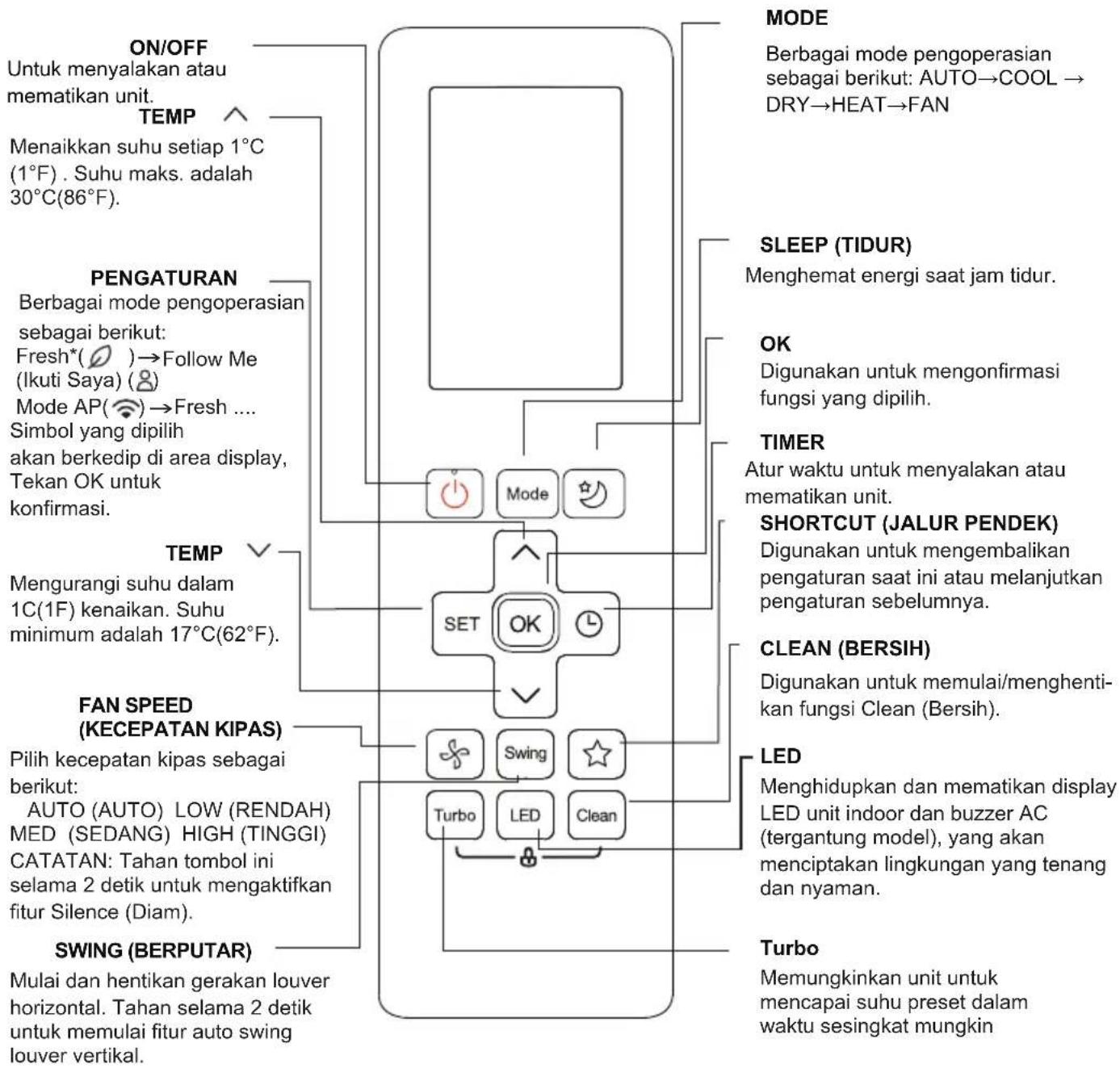

Tombol dan Fungsi

Sebelum Anda mulai menggunakan AC baru Anda, pastikan Anda mengenali remote kontrolnya. Berikut ini adalah pengenalan singkat untuk remote kontrol itu sendiri. Untuk instruksi pengoperasian AC Anda, harap lihat Penggunaan Fungsi Dasar yang terdapat pada petunjuk penggunaan ini.

(Fitur Fresh tidak tersedia)

RG10B10(F/H/G)/BGEF(20-28°C)

RG10B2(F/H/G)/BGCEF(Hanya mode Cool (Dingin), mode AUTO dan

mode HEAT (PANAS) tidak tersedia)

RG10B(S) / BGEF

CATATAN: Untuk model RG10B(F1/H1/G1)/BGEFU1, tekan secara bersamaan tombol^ &√ selama 3 detik akan menampilkan suhu dalam °C & °F secara bergantian.

Informasi akan ditampilkan ketika remote kontrol menyala.

Catatan:

Semua indikator yang ditunjukkan adalah untuk tujuan presentasi yang jelas. Tetapi saat pengoperasian sebenarnya, hanya fungsi terkait yang ditunjukkan pada tampilan.

Penggunaan Fungsi Dasar

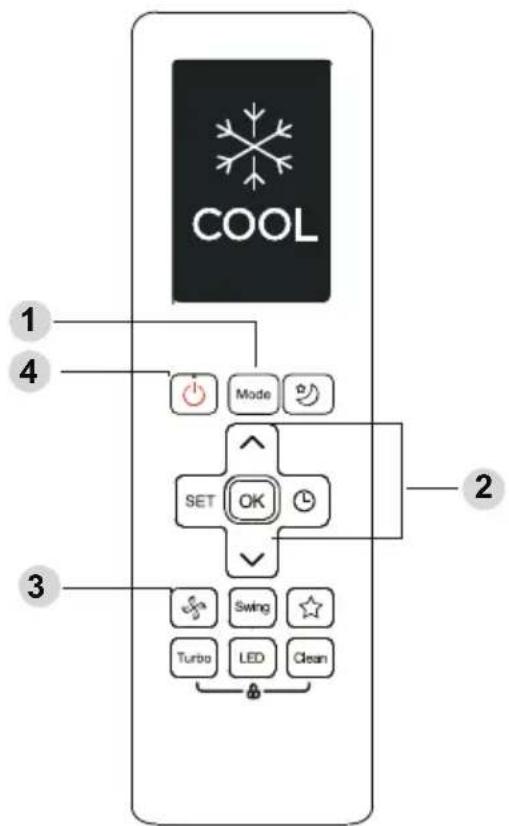

Pengoperasian dasar

PERHATIAN! Sebelum melakukan pengoperasian, harap pastikan unit tersambung listrik dan menyala.

1 Tekan MODE untuk memilih mode COOL (DINGIN).
2 Atur suhu yang Anda inginkan menggunakan tombol TEMP ∧ atau TEMP √.
3 Tekan FAN untuk memilih kecepatan kipas: AUTO, LOW (RENDAH), MED (SEDANG) atau HIGH (TINGGI).
4 Tekan ON/OFF untuk menyalakan unit.

PENGATURAN SUHU

Rentang suhu unit ini adalah 17-30°C (62-86°F). Anda dapat menaikkan atau menurunkan suhu untuk kenaikan 1°C (1°F).

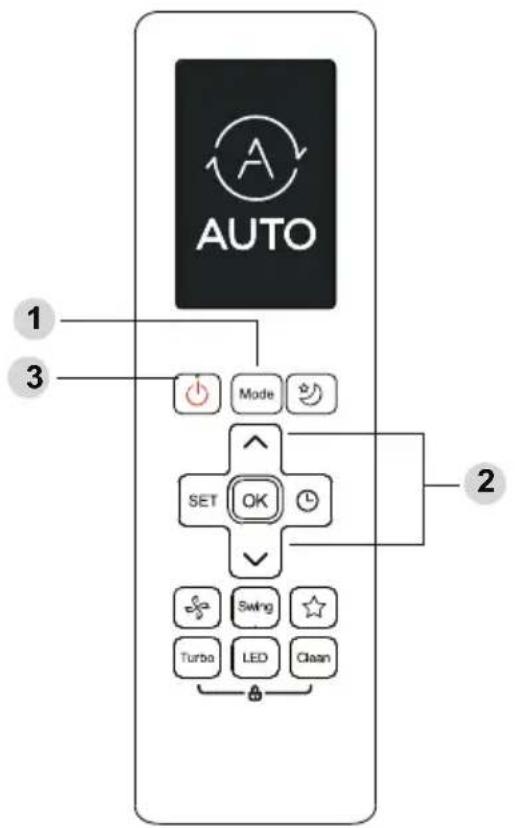

Mode AUTO

Di mode AUTO, unit akan otomatis memilih COOL (DINGIN), FAN (KIPAS), HEAT (PANAS) atau DRY (KERING) berdasarlan suhu yang diatur.

1 Tekan tombol MODE untuk AUTO.
2 Atur suhu yang Anda inginkan menggunakan tombol TEMP ∧ atau TEMP ∨.
3 Tekan ON/OFF untuk menyalakan unit.

CATATAN: FAN SPEED (KECEPATAN KIPAS) tidak dapat diatur di mode AUTO.

1 Tekan MODE untuk memilih mode FAN.
2 Tekan FAN untuk memilih kecepatan kipas: AUTO, LOW (RENDAH), MED (SEDANG) atau HIGH (TINGGI).
3 Tekan ON/OFF untuk menyalakan unit.

CATATAN: Anda tidak dapat mengatur suhu di mode FAN (KIPAS). Alhasil, layar LCD remote kontrol Anda tidak akan menampilkan suhu.

Mode DRY (dehumidifikasi)

1 Tekan tombol MODE untuk AUTO.
2 Atur suhu yang Anda inginkan menggunakan tombol TEMP ∧ atau TEMP √.
3 Tekan ON/OFF untuk menyalakan unit.

CATATAN: FAN SPEED tidak dapat diubah menjadi mode DRY(KERING).

1 Tekan MODE untuk memilih mode HEAT(PANAS).
2 Atur suhu yang Anda inginkan menggunakan tombol TEMP ∧ atau TEMP ∨.
3 Tekan FAN untuk memilih kecepatan kipas: AUTO, LOW (RENDAH), MED (SEDANG) atau HIGH (TINGGI).
4 Tekan ON/OFF untuk menyalakan unit.

CATATAN: Jika suhu diluar rumah menurun, the fungsi HEAT (PANAS) pada unit Anda dapat berpengaruh. Dalam kondisi tersebut, kami menyarankan untuk menggu-nakanalat pemanas lainnya.

Atur TIMER (WAKTU)

TIMER ON/OFF - Atur waktu agar unit dapat ON/OFF secara otomatis.

Pengaturan TIMER ON

Tekan tombol TIMER untuk mengganti urutan waktu ON.

Tekan tombol suhu naik atau turun berkali-kali untuk mengatur kapan unit akan dinyalakan.

Arahkan remote ke unit dan tunggu 1 detik, TIMER ON akan diaktifkan.

Pengaturan TIMER OFF

Tekan tombol TIMER untuk mengganti urutan waktu OFF.

Tekan tombol suhu naik atau turun beberapa kali untuk mengatur kapan unit akan dimatikan.

Arahkan remote ke unit dan tunggu 1 detik, TIMER ON akan diaktifkan.

CATATAN:

1 Saat pengaturan TIMER ON atau OFF, akan diatur 30 menit untuk setiap kenaikannya dengan sekali tekan, hingga 10 jam. Setelah 10 jam dan hingga 24, akan naik 1 jam untuk setiap kenaikannya. (Untuk contoh, tekan 5 kali untuk mendapat 2.5 jam, dan tekan 10 kali untuk mendapatkan 5 jam) waktu akan menunjukan 0.0 setelah 24.

2 Batalkan fungsi tersebut dengan mengatur waktu ke jam 0.0.

Pengaturan TIMER ON & OFF (contoh)

Ingat, bahwa periode waktu yang Anda atur untuk kedua fungsi tersebut mengacu pada jam setelah waktu saat ini.

Contoh: Jika saat ini adalah 1:00PM, atur waktu seperti langkah diatas, unit akan menyala 2.5jam kemudian (3:30PM) dan mati pada 6:00PM.

2,5 jam kemudian

5 jam kemudian

Louver horizontal akan berputar keatas atau kebawah secara otomatis saat menekan tombol Swing (Berputar). Tekan lagi untuk menghentikannya.

Tekan tombol ini selama 2 detik, fungsi berputar louver vertikal akan aktif. (Tergantung model)

Fungsi SHORTCUT (JALUR PENDEK)

Tekan tombol SHORTCUT (JALUR PENDEK)

Tekan tombol ini ketika remote kontrol menyala, sistem akan otomatis kembali ke pengaturan awal termasuk mode pengoperasian, pengaturan suhu, tingkat kecepatan kipas dan fitur sleep (tidur) (jika diaktifkan).

Jika ditekan lebih dari 2 detik, sistem akan otomatis kembali ke pengoperasian saat ini termasuk mode pengoperasian, pengaturan suhu, tingkat kecepatan kipas dan fitur sleep (tidur) (jika diaktifkan).

Fungsi TURBO

Tekan tombol TURBO

Ketika Anda memilih fitur TURBO pada mode HEAT (PANAS), berlaku untuk unit yang dilengkapi elemen pemanas elektrik, HEATER (PEMA-NAS) elektrik akan aktif dan memulai proses pemanasan.

Fungsi Clean (Bersih)

Tekan tombol Clean (Bersih)

Bakteri di udara dapat tumbuh di kelembaban yang mengembun di sekitar penukar panas di unit. Dengan penggunaan regular, kelembaban ini akan menguap dari unit. Dengan menekan tombol CLEAN (BERSIH), unit Anda akan membersihkan secara otomatis. Setelah pembersihan, unit akan mati secara otomatis. Menekan tombol CLEAN (BERSIH) pada pertengahan siklus akan membatalkan pengoperasian dan mematikan unit. Anda dapat menggunakan CLEAN (BERSIH) sesering mungkin. Catatan: Anda hanya dapat mengaktifkan fungsi ini pada mode COOL (DINGIN) atau DRY (KERING).

TAMPILAN LED

Tekan tombol LED

Tekan tombol ini untuk mengaktifkan dan mematikan tampilan pada unit indoor.

Tekan tombol ini lebih dari 5 detik (beberapa unit).

Tekan tombol ini lebih dari 5 detik, unit indoor akan menampilkan suhu ruang yang sebenarnya. Tekan lebih dari 5 detik lagi untuk kembali ke tampilan pengaturan suhu.

Fungsi LOCK

Tekan bersamaan Clean (Bersih) dan Turbo untuk mengaktifkan fungsi Lock (Kunci). Semua tombol tidak akan merespon kecuali menekan dua tombol selama 2 detik lagi untuk membatalkan penguncian.

Fungsi Silence (Diam)

Tekan tombol Fan lebih dari 2 detik untuk mengaktifkan/membatalkan fungsi Silence (Diam) (beberapa unit).

Begitu fitur diam diaktifkan, kipas angin dalam ruangan akan berjalan dengan kecepatan rendah. Menekan ON/OFF, Mode, Sleep, Turbo atau Clean selama pengoperasian akan membatalkan fungsi Silence.

Fungsi FP

Tekan tombol ini 2 kali selama 1 detik saat Mode HEAT (PANAS) dan atur suhu 17°C/62°F or 20°C/68°F(untuk model RG10B10(F/H/G)/BGEF).

Unit akan beroperasi pada kecepatan kipas yang tinggi (ketika kompresor menyala) dengan suhu diatur otomatis pada 8°C/46°F.

Catatan: Fungsi ini hanya untuk AC pompa panas.

Tekan tombol ini 2 kali selama 1 detik saat Mode HEAT (PANAS) dan atur suhu 17°C/62°F atau 20°C/68°F (untuk model RG10B10(F/H/G)/BGEF) untuk mengaktifkan fungsi FP. Tekan On/Off, Sleep, Mode, Fan dan Temperatur akan membatalkan fungsi ini.

Fungsi SLEEP (TIDUR)

Tekan tombol SLEEP (TIDUR)

Fungsi SLEEP (TIDUR) akan digunakan untuk menurunkan energi ketika Anda tidur (dan tidak perlu pengaturan suhu yang sama untuk tetap nyaman). Fungsi ini hanya dapat diaktifkan dengan remote kontrol. Untuk detail, lihat "pengoperasian sleep (tidur)" pada "PETUNJUK PENGGUNAAN".

Catatan: Fungsi SLEEP tidak tersedia pada mode FAN (KIPAS) atau DRY (KERING).

Fungsi SET

- Tekan tombol SET untuk masuk ke pengaturan fungsi, kemudian tekan tombol SET atau tombol TEMP √ atau TEMP ∧ untuk memilih fungsi yang diinginkan. Simbol yang dipilih akan berkedip di area display, tekan OK untuk konfirmasi.

- Untuk membatalkan fungsi, lakukan prosedur yang sama seperti diatas.

- Tekan tombol SET untuk menampilkan fungsi seperti berikut: Fresh*(∅)→ Follow Me (Ikuti Saya) (R)→ Mode AP(☎) [*]: Jika remote kontrol Anda memiliki tombol Fresh (Segar), Anda tidak dapat menggunakan tombol SET untuk memilih fitur Fresh.

FRESH Fungsi (D(beberapa unit):

Saat fungsi FRESH diaktikan, Kolektor Debu Plasma/lonizer (tergantung model) akan aktif dan membantu untuk menghilangkan serbuk sari dan kotoran dari udara.

Fungsi Follow me (Ikuti saya) (♀:

Fungsi FOLLOW ME (IKUTI SAYA) memungkinkan remote kontrol mengatur suhu dilokasinya saat itu dan mengirim sinyal kepada AC setiap 3 menit. Ketika menggunakan mode AUTO, COOL (DINGIN) atau HEAT (PANAS), mengukur suhu sekitar remote kontrol (bukan dari unit indoor itu sendiri) akan memungkinkan AC untuk mengoptimalkan suhu disekitar Anda dan memastikan kenyamanan maksimum.

CATATAN: Tekan dan tahan tombol Turbo selama 7 detik untuk memulai/menghentikan fitur memori fungsi Follow Me.

- Jika fitur memory diaktifkan, "On" akan ditampilkan dilayar selama 3 detik.

- Jika fitur memory dihentikan, "OF" akan ditampilkan dilayar selama 3 detik.

- Ketika fitur memory diaktifkan, tekan tombol on//off, penggantian mode atau kegagalan daya tidak akan membatalkan fungsi Follow me (Ikuti saya).

AP Fungsi( 📋 )(beberapa unit) :

Pilih mode AP untuk konfigurasi jaringan wireless. Untuk beberapa unit, ini tidak akan bekerja dengan menekan tombol SET. Untuk masuk mode AP, tekan tombol LED selama tujuh kali dalam 10 detik.

PERTANYAAN ATAU KOMENTAR?

NEGARA	TELEPON	ATAU KUNJUNG KAMI SECARA ONLINE DI
INDONESIA	021-5699-7777C800-112-8888 (All Product, Toll Free)	www.samsung.com/id/support

Importir:

PT. Samsung Electronics Indonesia Jl. Jababeka Raya Blok F 29-33

Kawasan Industri Cikarang, Cikararg Bekasi 17530

Penerapan ini diisi dengan R-32.
