Penyejuk udara

Panduan Penggunaan/Panduan Pemasangan

• Terima kasih atas pembelian penyejuk udara Samsung ini.
- Sebelum mengoperasikan unit ini, baca buku panduan ini dengan saksama dan simpan agar dapat menggunakannya sebagai referensi di waktu mendatang.

SAMSUNG

Daftar Isi

Informasi Keselamatan 4

Informasi Keselamatan 4

Sekilas

12

Ikhtisar Unit Dalam 12

Tampilan

Ikhtisar Remote Control 13

Memasukkan baterai

Pengoperasian Remote Control 14

Mode operasi • Suhu pengontrol •

Mengontrol kecepatan kipas • Mengontrol arah aliran udara

Fitur Daya Cerdas 16

Operasi Pendinginan 16

Mode Cool (Dingin) • Fungsi pendinginan 2-Step (2 Langkah)

Operasi Penghilangan Kelembapan 17

Mode Dry (Kering)

Fitur Cepat Cerdas 18

Mode Auto (Otomatis) • Mode Fan (Kipas) • Fungsi Fast (Cepat) • Fungsi Comfort (Nyaman) •

Fungsi Quiet (Tenang) • Fungsi suara Beep (Bip)

Fitur Hemat Energi 22

Operasi Hemat Energi 22

Fungsi Single user (Satu pengguna) • Fungsi Timed on/Timed off (Timer menyala/Timer mati) • fungsi good'sleep (tidur nyenyak)

Pembersihan dan Perawatan 25

Sekilas tentang Membersihkan 25

Pemecahan masalah 27

2 Indonesian

Pemasangan

29

Informasi Keselamatan untuk Pemasangan 29

Persiapan

31

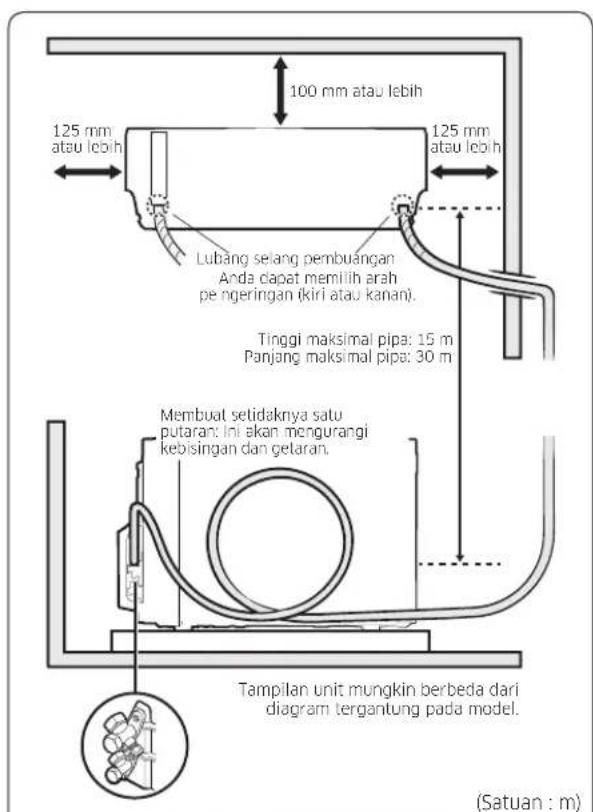

Langkah 1.1 Memilih lokasi pemasangan

Langkah 1.2 Membuka Kemasan

Langkah 1.3 Memeriksa dan mempersiapkan aksesori dan alat

Langkah 1.4 Mengebor lubang di dinding

Langkah 1.5 Mengikat pipa, kabel, dan selang pembuangan

Pemasangan Unit Dalam 35

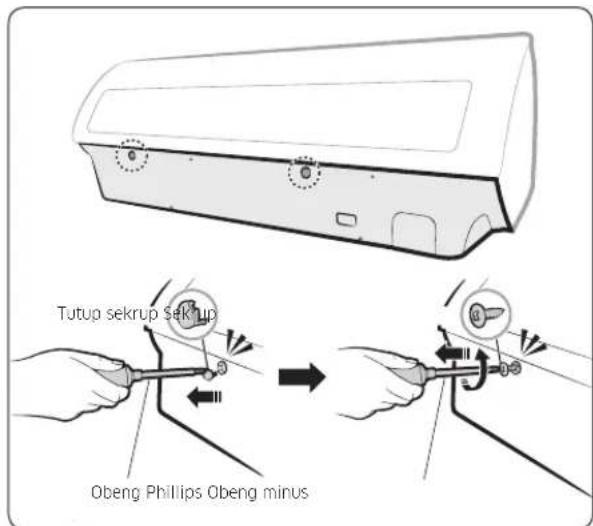

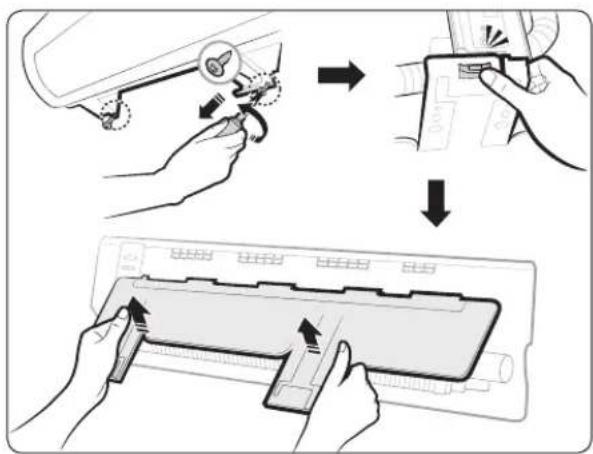

Langkah 2.1 Membuka panel penutup

Langkah 2.2 Membuka pelat pemasangan

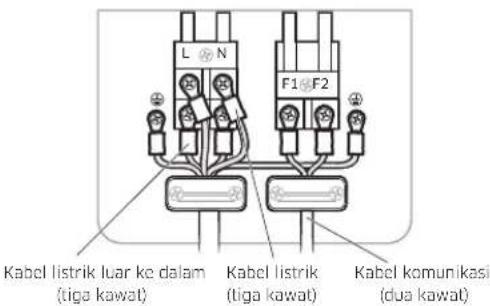

Langkah 2.3 Menyambungkan kabel listrik dan kabel komunikasi (kabel pemasangan)

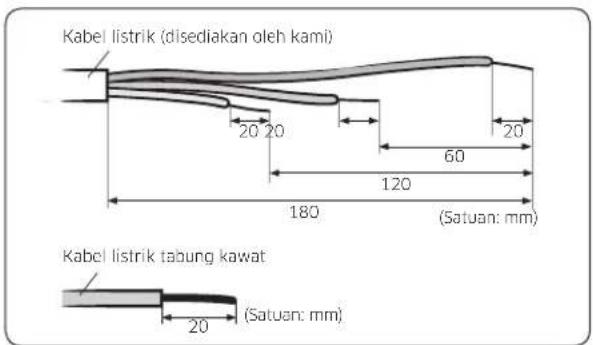

Langkah 2.4 Opsional: Memperpanjang kabel listrik

Langkah 2.5 Memasang dan menyambungkan selang pembuangan

Langkah 2.6 Opsional: Memperpanjang selang pembuangan

Langkah 2.7 Opsional: Mengubah arah selang pembuangan

Langkah 2.8 Memasang dan menyambung pipa pemasangan ke pipa refrigeran (pipa pemasangan)

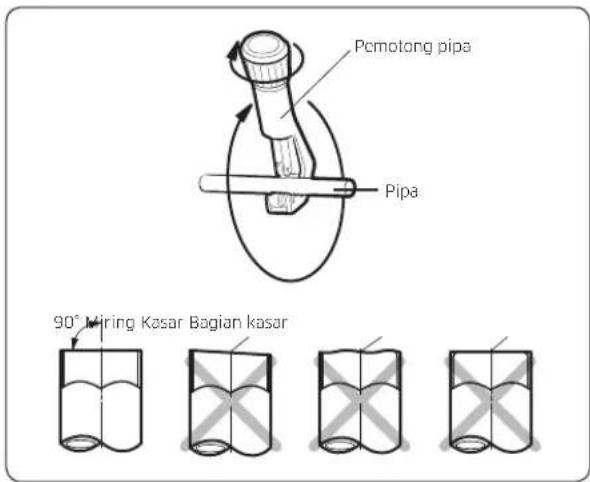

Langkah 2.9 Memperpendek atau memperpanjang pipa refrigeran (pipa pemasangan)

Langkah 2.10 Memasang pelat pemasangan

Langkah 2.11 Memasang unit dalam ke pelat pemasangan

Langkah 2.12 Memasang panel penutup

Pemasangan Unit Luar 43

Langkah 3.1 Memasang unit luar di tempatnya

Langkah 3.2 Menyambungkan kabel listrik dan kabel komunikasi serta pipa refrigeran

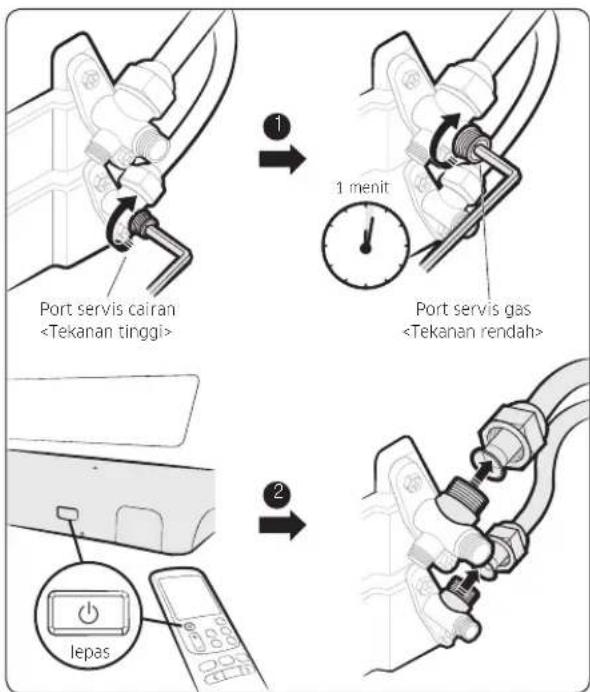

Langkah 3.3 Mengosongkan udara

Langkah 3.4 Menambahkan refrigeran

Inspeksi Pemasangan 46

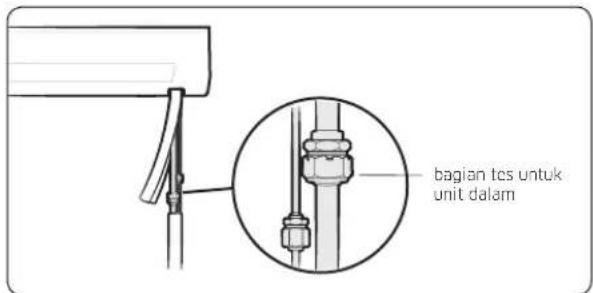

Langkah 4.1 Melakukan uji kebocoran gas

Langkah 4.2 Menjalankan mode Smart Install (Pemasangan Cerdas)

Langkah 4.3 Melakukan pemeriksaan terakhir dan pencobaan operasi

3 Indonesian

Informasi Keselamatan

Sebelum menggunakan penyejuk udara baru, baca buku panduan ini dengan saksama untuk memastikan bahwa Anda tahu cara yang aman dan efisien untuk mengoperasikan fitur yang luas dan fungsi alat baru Anda. Karena instruksi operasi berikut meliputi berbagai model, karakteristik penyejuk udara Anda mungkin berbeda sedikit dari yang dijelaskan dalam manual ini. Jika Anda memiliki pertanyaan, hubungi pusat kontak terdekat atau minta bantuan dan informasi secara online di www.samsung.com.

PERINGATAN

Bahaya atau praktik yang tidak aman yang dapat mengakibatkan cedera parah atau kematian.

PERHATIAN

Bahaya atau praktik yang tidak aman yang dapat mengakibatkan cedera ringan atau kerusakan harta benda.

Ikuti petunjuk.
∅ JANGAN dicoba.
Pastikan mesin diberi sambungan arde untuk mencegah sengatan listrik.
Matikan pasokan listrik.
JANGAN membongkar.

UNTUK PEMASANGAN

PERINGATAN

Gunakan kabel listrik dengan spesifikasi daya listrik produk atau lebih tinggi dan gunakan kabel listrik untuk alat ini saja. Selain itu, jangan menggunakan kabel sambungan.

• Memperpanjang kabel listrik dapat menyebabkan sengatan listrik atau kebakaran.
• Jangan menggunakan transformator listrik. Ini dapat menyebabkan sengatan listrik atau kebakaran.
• Jika kondisi tegangan /frekuensi/arus berbeda, kebakaran dapat terjadi.

4 Indonesian

Pemasangan alat ini harus dilakukan oleh teknisi yang memenuhi syarat atau perusahaan servis.

- Gagal melakukan demikian dapat berakibat sengatan listrik, api, ledakan, masalah dengan produk, atau cedera dan dapat juga membatalkan garansi pada produk yang dipasang.

Pasang Sakelar Isolasi di samping Penyejuk Udara (tapi bukan di panel Penyejuk Udara) dan pemutus sirkuit yang ditujukan untuk penyejuk udara.

- Kegagalan untuk melakukannya dapat menyebabkan sengatan listrik atau kebakaran.

Pasang unit luar dengan kukuh sehingga bagian listrik dari unit luar tidak terpapar.

- Gagal melakukan demikian dapat berakibat sengatan listrik, api, ledakan, atau masalah dengan produk.

Jangan memasang alat ini di dekat pemanas, atau bahan mudah terbakar. Jangan memasang alat ini di lokasi lembap, berminyak, atau berdebu, di lokasi yang terkena sinar matahari langsung dan air (air hujan). Jangan memasang alat ini di lokasi di mana gas dapat bocor.

- Ini dapat menyebabkan sengatan listrik atau kebakaran.

Jangan pernah memasang unit luar di lokasi seperti pada dinding luar tinggi di mana unit bisa jatuh.

- Jika unit luar jatuh, mungkin mengakibatkan cedera, kematian atau kerusakan harta benda.

Alat ini harus diberi sambungan arde dengan benar. Jangan memasang sambungan arde ke pipa gas, pipa air plastik, atau saluran telepon.

- Kegagalan untuk melakukan hal tersebut dapat mengakibatkan sengatan listrik, kebakaran, dan ledakan.

- Pastikan Anda m enggunakan stop kontak dengan sambungan arde.

PERHATIAN

Pasang alat Anda di lantai yang rata dan keras yang dapat menahan beratnya.

- Kegagalan untuk melakukannya dapat mengakibatkan getaran yang abnormal, kebisingan, atau masalah dengan produk.

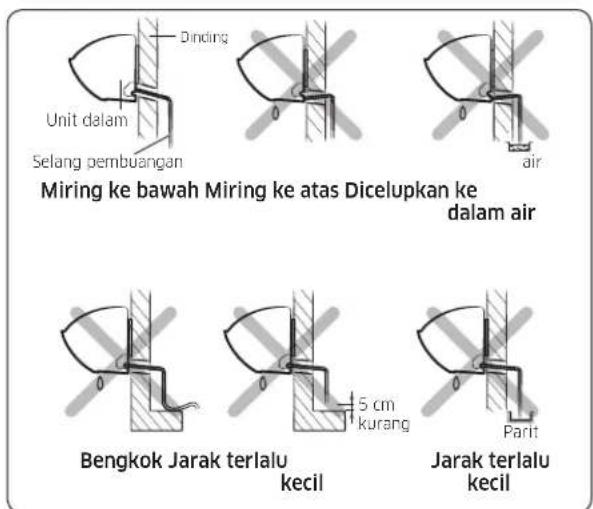

Pasang selang pembuangan dengan baik sehingga air dibuang dengan benar.

- Gagal melakukan demikian dapat mengakibatkan melubernya air dan kerusakan harta benda. Hindari menambahkan buangan ke pipa limbah karena bau tidak sedap dapat timbul di masa mendatang.

Saat memasang unit luar, pastikan unit dihubungkan dengan selang pembuangan sehingga pembuangan dilakukan dengan benar.

- Air yang dihasilkan selama operasi pemanasan oleh unit luar dapat meluap dan mengakibatkan kerusakan harta benda. Secara khusus, di musim dingin, jika balok es jatuh, cedera, kematian atau kerusakan harta benda dapat terjadi.

UNTUK SUMBER LISTRIK

PERINGATAN

Apabila pemutus sirkuit rusak, hubungi pusat servis terdekat.

Jangan menarik atau membengkokkan kabel listrik. Jangan memutar atau mengikat kabel listrik. Jangan mengaitkan kabel listrik dengan benda metalik, menaruh benda berat di atas kabel listrik, jangan memasukkan kabel listrik di antara benda lainnya, atau memaksakan kabel listrik ke dalam ruang di belakang alat.

- Ini dapat menyebabkan sengatan listrik atau kebakaran.

PERHATIAN

Ketika tidak menggunakan penyejuk udara untuk jangka waktu yang panjang atau pada saat ada guntur/badai petir, padamkan listrik pada pemutus sirkuit.

- Kegagalan untuk melakukannya dapat menyebabkan sengatan listrik atau kebakaran.

UNTUK MENGGUNAKAN

PERINGATAN

Jika alat kebanjiran, silakan hubungi pusat servis terdekat.

- Kegagalan untuk melakukannya dapat menyebabkan sengatan listrik atau kebakaran.

Jika alat mengeluarkan bunyi aneh, bau terbakar atau asap, matikan pasokan listrik secepatnya dan hubungi pusat servis terdekat.

- Kegagalan untuk melakukannya dapat menyebabkan sengatan listrik atau kebakaran.

Pada kasus kebocoran gas (seperti gas propana, gas LP, dll.), ventilasikan ruangan secepatnya tanpa menyentuh kabel listrik. Jangan menyentuh alat atau kabel listrik.

• Jangan menggunakan kipas ventilasi.
- Sebuah percikan dapat menyebabkan ledakan atau kebakaran.

Untuk memasang ulang penyejuk udara, silakan hubungi pusat servis terdekat.

• Kegagalan untuk melakukan hal ini dapat mengakibatkan masalah dengan produk, kebocoran air, sengatan listrik, atau kebakaran.
• Tidak disediakan layanan pengiriman untuk produk. Jika Anda memasang ulang produk di lokasi lain, tagihan konstruksi tambahan dan biaya pemasangan akan dikenakan.
• Terutama, ketika Anda ingin memasang produk di lokasi yang tidak biasa seperti di kawasan industri atau dekat pantai di mana produk terpapar ke garam di udara, silakan hubungi pusat servis terdekat.

Dilarang menyentuh pemutus sirkuit dengan tangan basah.

- Ini dapat menyebabkan sengatan listrik.

Jangan mematikan penyejuk udara dengan pemutus sirkuit ketika unit sedang beroperasi.

- Mematikan penyejuk udara dan kemudian menyalakannya kembali dengan pemutus sirkuit dapat menimbulkan percikan api, dan mengakibatkan sengatan listrik atau kebakaran.

Setelah membuka kemasan penyejuk udara, simpan semua bahan kemasan dengan baik dan jauh dari jangkauan anak-anak, karena bahan kemasan bisa berbahaya bagi anak-anak.

- Jika ada anak yang membungkus kepalanya dengan kantung, ia dapat kehabisan napas.

Jangan menyentuh pengarah aliran udara dengan tangan atau jari selama operasi pemanasan.

- Ini dapat menyebabkan sengatan listrik atau luka bakar.

Jangan memasukkan jari atau benda asing ke dalam saluran udara masuk/saluran udara keluar penyejuk udara.

- Berhati-hatilah, khususnya agar anak-anak tidak melukai diri sendiri dengan memasukkan jari mereka ke dalam produk.

Jangan memukul atau menarik penyejuk udara dengan kekuatan yang berlebihan.

- Ini dapat mengakibatkan kebakaran, cedera, atau masalah dengan produk.

Jangan letakkan benda dekat unit luar yang memungkinkan anak-anak untuk naik ke mesin.

- Ini dapat mengakibatkan cedera serius pada anak-anak.

Jangan menggunakan penyejuk udara untuk jangka waktu yang lama di lokasi berventilasi buruk atau dekat orang lemah.

- Karena ini mungkin berbahaya karena kekurangan oksigen, buka jendela setidaknya satu jam sekali.

Jika terdapat benda asing yang masuk ke dalam alat, seperti misalnya air, harap langsung matikan pasokan listrik dan hubungi pusat servis terdekat.

- Kegagalan untuk melakukannya dapat menyebabkan sengatan listrik atau kebakaran.

Jangan mencoba untuk memperbaiki, membongkar, atau memodifikasi alat sendiri.

- Jangan menggunakan sekering (seperti tembaga, kawat baja, dll.) selain sekering standar.

- Kegagalan untuk melakukannya dapat menyebabkan sengatan listrik, kebakaran, masalah dengan produk, atau cedera.

PERHATIAN

- Air yang menetes dari unit dalam dapat mengakibatkan kebakaran atau kerusakan harta benda.

Periksa apakah kerangka pemasangan unit luar tidak rusak minimal setahun sekali.

- Kegagalan untuk melakukan hal ini dapat mengakibatkan cedera, kematian atau kerusakan harta benda.

Arus maksimum diukur menurut standar IEC untuk keselamatan dan arus diukur berdasarkan standar ISO untuk efisiensi energi.

Jangan berdiri di atas alat atau meletakkan benda (seperti cucian, lilin yang menyala, rokok yang menyala, piring, bahan kimia, barang logam, dll.) di atas alat.

- Ini dapat menyebabkan sengatan listrik, kebakaran, masalah dengan produk, atau cedera.

Jangan mengoperasikan alat dengan tangan basah.

- Ini dapat menyebabkan sengatan listrik.

Jangan menyemprotkan bahan yang mudah menguap seperti insektisida ke permukaan alat.

- Selain berbahaya bagi manusia, bahan ini juga dapat menyebabkan listrik, kebakaran, atau masalah dengan produk.

Jangan minum air dari penyejuk udara.

• Air ini dapat membahayakan manusia.

Jangan memberi tekanan yang kuat pada remote control dan jangan membongkar remote control.

Jangan menyentuh pipa yang dihubungkan dengan produk.

- Ini dapat menyebabkan luka bakar atau cedera.

Jangan menggunakan penyejuk udara untuk mempertahankan presisi peralatan, menyimpan makanan, hewan, tanaman atau kosmetik, atau untuk tujuan lain yang tidak biasa.

- Ini dapat menyebabkan kerusakan harta benda.

Hindari secara langsung memaparkan manusia, hewan atau tanaman ke aliran udara dari penyejuk udara untuk jangka waktu yang lama.

- Ini dapat membahayakan manusia, hewan atau tanaman.

Alat ini tidak dimaksudkan untuk digunakan oleh orang (termasuk anak-anak) dengan kemampuan fisik, indera atau mental yang berkurang, atau yang kurang pengalaman dan pengetahuan, kecuali jika mereka diberi pengawasan atau pengarahan mengenai penggunaan alat oleh orang yang bertanggung jawab atas keselamatan mereka. Anak-anak harus diawasi untuk memastikan mereka tidak bermain dengan alat ini.

UNTUK MEMBERSIHKAN

PERINGATAN

Jangan membersihkan alat dengan menyemprotkan air secara langsung ke atasnya. Jangan menggunakan bensin, pengencer cat atau alkohol untuk membersihkan alat.

- Ini dapat mengakibatkan perubahan warna, perubahan bentuk, kerusakan, sengatan listrik atau kebakaran.

Sebelum membersihkan atau melakukan proses perawatan, matikan pasokan listrik dan tunggu hingga kipas penyejuk udara berhenti.

- Kegagalan untuk melakukannya dapat menyebabkan sengatan listrik atau kebakaran.

PERHATIAN

Berhati-hatilah saat membersihkan permukaan penukar panas unit luar karena permukaan memiliki tepi tajam.

- Ini harus dilakukan oleh teknisi yang memenuhi syarat. Harap hubungi petugas pemasangan atau pusat servis.

Jangan membersihkan bagian dalam penyejuk udara sendiri.

• Untuk pembersihan di dalam alat, hubungi pusat servis terdekat.

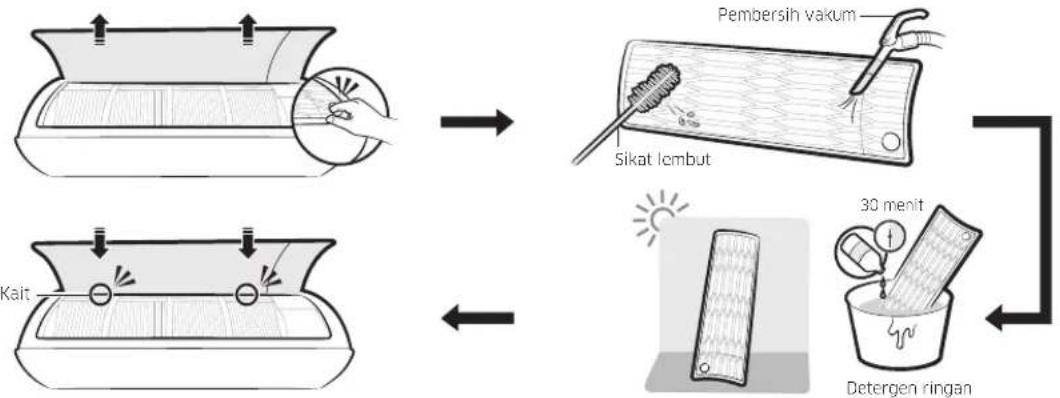

• Saat membersihkan filter, lihat deskripsi di dalam bagian 'Sekilas Tentang Membersihkan'.
• Kegagalan untuk melakukannya dapat menyebabkan kerusakan, sengatan listrik atau kebakaran.

Cara Membuang Produk Ini Dengan Benar (Limbah Peralatan Listrik & Elektronik)

(Berlaku di negara-negara dengan sistem pengumpulan terpisah)

Tanda ini pada produk, aksesori, atau literaturnya menunjukkan bahwa produk dan aksesori elektroniknya (misalnya, pengisi daya, headset, kabel USB) tidak boleh dibuang bersama limbah rumah tangga lainnya di akhir masa pakainya. Untuk mencegah kemungkinan bahaya pada lingkungan atau kesehatan manusia dari pembuangan limbah yang tidak terkontrol, pisahkan item ini dari jenis limbah lainnya dan daur ulang secara bertanggung jawab untuk mendorong penggunaan kembali sumber daya bahan secara berkelanjutan.

Pengguna rumah tangga harus menghubungi pengecer tempat mereka membeli produk ini, atau dinas pemerintah setempat, untuk rincian tempat dan cara membawa item ini untuk didaur ulang secara ramah lingkungan.

Pengguna bisnis harus menghubungi pemasok mereka dan memeriksa persyaratan dan ketentuan kontrak pembelian produk ini. Produk ini dan aksesori elektroniknya tidak boleh dicampur dengan limbah komersial lainnya untuk dibuang.

Cara membuang baterai di dalam produk ini dengan benar

(Berlaku di negara-negara dengan sistem pengumpulan terpisah)

Tanda ini pada baterai, buku panduan, atau kemasan menunjukkan bahwa baterai di dalam produk tidak boleh dibuang bersama limbah rumah tangga lainnya di akhir masa pakainya. Apabila ditandai, simbol kimia Hg, Cd atau Pb menunjukkan bahwa baterai mengandung merkuri, kadmium, atau timbal di atas tingkat referensi dalam Direktif EC 2006/66. Jika baterai tidak dibuang dengan benar, zat-zat tersebut dapat membahayakan kesehatan manusia atau lingkungan.

Untuk melindungi sumber daya alam dan mendorong penggunaan kembali bahan, pisahkan baterai dari jenis limbah lainnya dan daur ulang melalui sistem pengembalian baterai setempat yang gratis.

Ikhtisar Unit Dalam

Produk yang sesungguhnya bisa sedikit berbeda dari gambar yang ditunjukkan di bawah ini.

01 Udara masuk
02 Filter udara
03 Pengarah aliran udara (naik dan turun)
04 Pengarah aliran udara (kiri dan kanan)

05 Sensor suhu ruangan
06 Tampilan
07 Tombol daya / Penerima remote control

Tampilan

01

02

03

01 Indikator Operasi
02 Indikator timer indikator tidur nyenyak Indikator pembersihan otomatis
03 Indikator Single user (Satu pengguna)

12 Indonesian

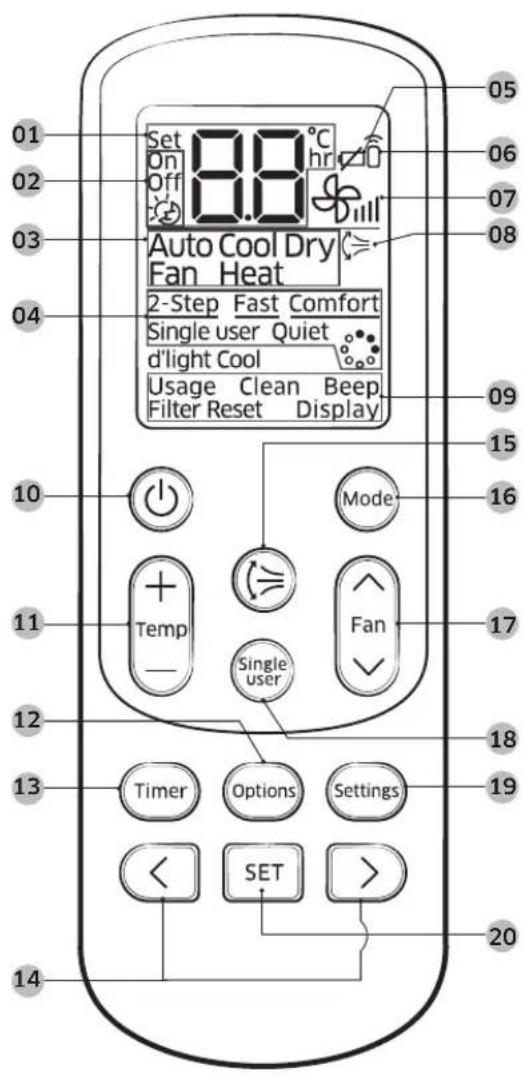

Ikhtisar Remote Control

Memasukkan baterai

• Deskripsi di dalam buku panduan ini terutama dibuat berdasarkan tombol-tombol remote control.
• Meskipun Heat(Panas), Virus Doctor(Dokter virus) (d'light Cool, Usage, Filter Reset (Atur ulang Filter), Display ditampilkan pada tampilan remote control, ini tidak tersedia pada model ini.

13 Indonesian

Pengoperasian Remote Control

Anda dapat dengan mudah menggunakan penyejuk udara dengan cara memilih mode, lalu mengontrol suhu, kecepatan kipas, dan arah udara.

Anda dapat mengubah mode saat ini antara Auto (Otomatis), Cool (Dingin), Dry (Kering), dan Fan (Kipas) dengan menekan tombol Mode

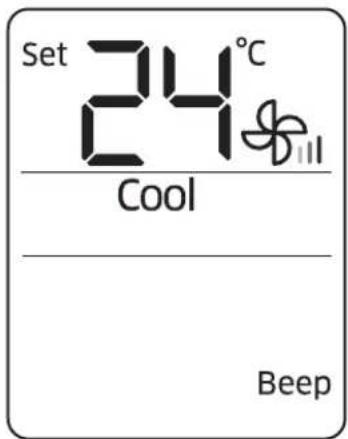

Suhu pengontrol

Anda dapat mengontrol suhu di dalam setiap mode seperti berikut:

Mode Kontrol suhu
Auto (Otomatis)/ Cool (Dingin)	Sesuaikan sebesar 1°C antara 16°C dan 30°C.
Dry (Kering)	Sesuaikan sebesar 1°C antara 18°C dan 30°C.
Fan (Kipas)	Anda tidak dapat mengontrol suhu.

CATATAN

Anda dapat menggunakan mode Cool (Dingin) dan Dry (Kering) dalam kondisi berikut:

Mode	Cool (Dingin)	Dry (Kering)
Suhu di dalam ruangan	16°C hingga 32°C	18°C hingga 32°C
Suhu di luar ruangan	16°C hingga 46°C	16°C hingga 46°C
Kelembapan di dalam ruangan	kelembapan relatif 80% atau kurang	-

- Jika penyejuk udara beroperasi di dalam lingkungan dengan kelembapan tinggi dalam mode Cool (Dingin) dalam jangka waktu yang lama, kondensasi bisa terjadi.

Mengontrol kecepatan kipas

Anda dapat memilih kecepatan kipas berikut di dalam setiap mode:

Mode Kecepatan kipas yang tersedia
Auto(Otomatis)/Dry(Kering)	(Auto/Otomatis)
Cool (Dingin)	(Auto/Otomatis),Low/Rendah),(Med/Sedang),high/Tinggi),(Turbo)
Fan (Kipas)	(Low/Rendah),(Med/Sedang),(High/Tinggi),Turbo)

Mengontrol arah aliran udara

Aliran udara vertikal

Pertahankan aliran udara vertikal ke arah yang sama dengan menghentikan gerakan pengarah aliran udara vertikal.

Sedang beroperasi

CATATAN

- Jika Anda menyesuaikan pengarah aliran udara vertikal secara manual, pengarah mungkin tidak sepenuhnya tertutup ketika Anda mematikan penyejuk udara.

Aliran udara horizontal (manual)

Pertahankan aliran udara horizontal ke arah yang sama dengan mengubah arah pengarah aliran udara horizontal secara manual.

PERHATIAN

- Untuk menghindari cedera, pastikan Anda mengubah arah pengarah aliran udara horizontal setelah menghentikan gerakan pengarah aliran udara vertical.

15 Indonesian

Operasi Pendinginan

Fungsi pendinginan yang cerdas dan kuat dari penyejuk udara Samsung menjaga agar ruangan yang tertutup tetap dingin dan nyaman.

Mode Cool (Dingin)

Gunakan mode Cool (Dingin) agar tetap dingin walaupun cuaca panas.

Pilih Cool (Dingin).

CATATAN

• Agar nyaman, buat perbedaan suhu antara udara di dalam ruangan dan udara di luar ruangan dalam kisaran 5°C di dalam mode Cool (Dingin).
• Setelah memilih mode Cool (Dingin), pilih fungsi, suhu, dan kecepatan kipas yang ingin Anda gunakan.
• Untuk mendinginkan ruangan dengan cepat, pilih suhu yang rendah dan kecepatan kipas yang kuat.
• Untuk menghemat energi, pilih suhu yang tinggi dan kecepatan kipas yang lemah.
• Saat suhu di dalam ruangan mendekati suhu yang ditetapkan, kompresor akan beroperasi dengan kecepatan rendah untuk menghemat energi.

Fungsi pendinginan 2-Step (2 Langkah)

Gunakan fungsi pendinginan 2-Step (2 Langkah) untuk dengan cepat mencapai suhu yang ditetapkan. Penyejuk udara secara otomatis menyesuaikan kecepatan kipas dan arah aliran udara. Anda hanya dapat memilih fungsi ini ketika mode Cool (Dingin) dijalankan.

Fungsi penghilangan kelembapan dari penyejuk udara Samsung menjaga agar ruangan yang tertutup tetap kering dan nyaman.

Gunakan mode Dry (Kering) ketika hujan atau cuacanya lembap.

• Semakin rendah suhu yang ditetapkan, semakin besar kapasitas penghilangan kelembapannya. Ketika kelembapan saat ini kelihatannya tinggi, sesuaikan suhu yang ditetapkan ke suhu yang rendah.
• Anda tidak dapat menggunakan mode Dry (Kering) untuk memanaskan. Mode Dry (Kering) dirancang untuk menghasilkan efek samping yang mendinginkan.

Fitur Cepat Cerdas

Ada berbagai macam fungsi tambahan yang disediakan oleh penyejuk udara Samsung.

Mode Auto (Otomatis)

Gunakan mode Auto (Otomatis) ketika Anda mau penyejuk udara mengontrol operasi secara otomatis. Penyejuk udara akan memberikan atmosfer yang paling nyaman yang bisa diberikannya.

CATATAN

- Ketika suhu di dalam ruangan tampaknya lebih tinggi atau lebih rendah daripada titik yang ditetapkan, penyejuk udara secara otomatis menghasilkan udara dingin untuk mendinginkan suhu di dalam ruangan.

Mode Fan (Kipas)

Gunakan mode Fan (Kipas) untuk menjalankan penyejuk udara seperti kipas biasa. Penyejuk udara memberikan angin alami.

CATATAN

• Jika penyejuk udara tidak akan digunakan dalam jangka waktu yang lama, keringkan penyejuk udara dengan menjalankannya dalam mode Fan (Kipas) selama 3 atau 4 jam.
• Unit luar tidak dirancang untuk beroperasi di dalam mode Fan (Kipas) untuk mencegah udara dingin masuk melalui unit. Ini adalah operasi normal dan bukannya ada masalah pada penyejuk udara.

Fungsi Fast (Cepat)

Gunakan fungsi Fast (Cepat) untuk dengan cepat mendinginkan ruangan Anda. Fungsi ini adalah fungsi pendinginan yang paling kuat yang disediakan oleh penyejuk udara. Anda dapat memilih fungsi ini di dalam mode Cool (Dingin).

• Jika Anda memilih fungsi Fast (Cepat) sementara fungsi seperti pendinginan 2-Step (2 Langkah), Comfort (Nyaman), Single user (Satu pengguna), Quiet (Tenang), atau good'sleep (tidur nyenyak) dijalankan, fungsi-fungsi ini akan dibatakan.
• Anda dapat mengubah arah aliran udara.
• Anda tidak dapat mengubah suhu yang ditetapkan dan kecepatan kipas.

Fungsi Comfort (Nyaman)

Gunakan fungsi Comfort (Nyaman) ketika Anda merasa efek pendinginan saat ini terlalu kuat. Penyejuk udara memberikan pendinginan ringan. Anda dapat memilih fungsi ini di dalam mode Cool (Dingin).

• Anda dapat mengubah suhu yang ditetapkan dan arah aliran udara.
• Anda tidak dapat mengubah kecepatan kipas.
• Jika Anda memilih fungsi Comfort (Nyaman) sementara fungsi seperti pendinginan 2-Step (2 Langkah), Fast (Cepat), Single user (Satu pengguna), Quiet (Tenang), atau good'sleep (tidur nyenyak) dijalankan, fungsi-fungsi ini akan dibatakan.
• Jika Anda merasa efek pendinginan di dalam fungsi Comfort (Nyaman) lemah, batalkan fungsi Comfort (Nyaman).

Gunakan fungsi Quiet (Tenang) untuk mengurangi kebisingan operasi. Anda dapat memilih fungsi ini di dalam mode Cool (Dingin).

• Anda dapat mengubah suhu yang ditetapkan dan arah aliran udara.
• Anda tidak dapat mengubah kecepatan kipas.
• Jika Anda memilih fungsi Quiet (Tenang) sementara fungsi seperti pendinginan 2-Step (2 Langkah), Fast (Cepat), Comfort (Nyaman), Single user (Satu pengguna), atau good'sleep (tidur nyenyak) dijalankan, fungsi-fungsi ini akan dibatakan.

Fungsi suara Beep (Bip)

Gunakan fungsi suara Beep (Bip) untuk menyalakan atau mematikan suara bip yang berbunyi ketika Anda menekan tombol pada remote control.

Operasi Hemat Energi

Fungsi hemat energi yang cerdas dari penyejuk udara Samsung mengurangi konsumsi listrik.

Fungsi Single user (Satu pengguna)

Gunakan fungsi Single user (Satu pengguna) untuk mengurangi konsumsi listrik sambil menikmati udara dingin. Anda dapat memilih fungsi ini di dalam mode Cool (Dingin).

• Ketika fungsi Single user (Satu pengguna) dimulai, pola muncul pada remote control selama beberapa detik, dan ayunan udara vertikal dimulai secara otomatis.
• Jika Anda memilih fungsi Single user (Satu pengguna) sementara fungsi seperti pendinginan 2-Step (2 Langkah), Fast (Cepat), Comfort (Nyaman), Quiet (Tenang), atau good'sleep (tidur nyenyak) dijalankan, fungsi-fungsi ini akan dibatalkan.
• Setelah memilih fungsi Single user (Satu pengguna), Anda dapat mengubah suhu yang ditetapkan (24°C hingga 30°C di dalam mode Cool (Dingin)), kecepatan kipas, dan arah aliran udara vertikal.
• Ketika fungsi Single user (Satu pengguna) dinyalakan di dalam mode Cool (Dingin) sementara suhu ditetapkan lebih rendah dari 24°C, suhu yang ditetapkan secara otomatis dinaikkan hingga 24°C. Tetapi jika suhu ditetapkan antara 25°C dan 30°C, suhu yang ditetapkan tidak berubah.
• Bahkan setelah Anda mematikan fungsi Single user (Satu pengguna), ayunan udara vertikal terus berjalan sampai Anda mematikannya dengan tombol Vertical air swing (Ayunan udara vertikal) (=>).
• Anda juga dapat memulai fungsi Single user (Satu pengguna) dengan menekan tombol Opsi (Options).

Pilih Single user (Satu pengguna).

22 Indonesian

On Off

Fungsi Timed on/Timed off (Timer menyala/Timer mati)

Gunakan fungsi Timed on/Timed off (Timer menyala/Timer mati) untuk menyalakan atau mematikan penyejuk udara setelah waktu yang Anda tetapkan.

(Pilih On (Menyala) atau Off (Mati) antara On (Menyala), Off (Mati), dan

(Tetapkan waktu menyala/mati.)

SET

- Tekan tombol (Timer) untuk mengubah fungsi saat ini antara On (Menyala), Off (Mati), dan 📂 (good'sleep (tidur nyenyak)). 🌐 (good'sleep (tidur nyenyak)) hanya ditampilkan di dalam mode Cool (Dingin).

CATATAN

• Anda dapat menetapkan waktu antara 0,5 hingga 24 jam. Tetapkan interval waktu ke 0,0 untuk membatalkan fungsi Timed on/off (Timer menyala/mati).
• Setelah Anda mengaktifkan fungsi Timed on/off (Timer menyala/mati), indikator Timer (💡) ditampilkan di tampilan unit dalam.
• Setelah mengaktifkan fungsi Timed on (Timer menyala), Anda dapat mengubah mode dan suhu yang ditetapkan. Anda tidak dapat mengubah suhu yang ditetapkan ketika mode Fan (Kipas) dijalankan.
• Anda tidak dapat menetapkan fungsi Timed on (Timer menyala) dan Timed off (Timer mati) pada saat yang sama.

Menggabungkan Timed on (Timer menyala) dan Timed off (Timer mati)
Ketika penyejuk udara mati	Contoh) Timed on (Timer menyala): 3 jam, Timed off (Timer mati): 5 jamPenyejuk udara menyala setelah 3 jam, dihitung dari saat Anda mengaktifkan Timed on/off (Timer menyala/mati), tetap beroperasi selama 2 jam, lalu mati secara otomatis.
Ketika penyejuk udara menyala	Contoh) Timed on (Timer menyala): 3 jam, Timed off (Timer mati): 1 jamPenyejuk udara mati setelah 1 jam, dihitung dari saat Anda mengaktifkan Timed on/off (Timer menyala/mati), lalu menyala setelah 2 jam, dihitung dari saat penyejuk udara dimatikan.

23 Indonesian

fungsi good'sleep (tidur nyenyak)

Gunakan fungsi good'sleep (tidur nyenyak) untuk bisa tidur nyenyak di malam hari dan menghemat energi. Anda dapat memilih fungsi ini di dalam mode Cool (Dingin).

- Tekan tombol (Timer) untuk mengubah fungsi saat ini antara On (Menyala), Off (Mati), dan 🚙 (good'sleep (tidur nyenyak)).

CATATAN

• Anda dapat menyesuaikan suhu yang ditetapkan sebesar 1°C antara 16°C dan 30°C.
• Penetapan suhu yang disarankan dan penetapan suhu yang optimal untuk fungsi good'sleep (tidur nyenyak) adalah sebagai berikut:

Mode	Penetapan suhu yang disarankan	Penetapan suhu yang optimal
Cool (Dingin) 25°C hingga 27°C 26°C

• Setelah Anda mengaktifkan fungsi good'sleep (tidur nyenyak), indikator Timer 😊) muncul di tampilan unit dalam.
• Anda dapat menetapkan waktu operasi ke antara 0,5 hingga 12 jam. Tetapkan waktu operasi ke 0,0 untuk membatalkan fungsi good'sleep (tidur nyenyak).
• Waktu operasi default untuk fungsi good'sleep (tidur nyenyak) di dalam mode Cool (Dingin) adalah 8 jam. Jika waktu operasi ditetapkan ke lebih dari 5 jam, fungsi Wake up (Bangun) dimulai 1 jam sebelum waktu yang ditetapkan. Penyejuk udara secara otomatis berhenti ketika waktu operasi habis.
• Ketika fungsi Timed on (Timer menyala), Timed off (Timer mati), dan good'sleep (tidur nyenyak) saling tumpang tindih, penyejuk udara mengoperasikan timernya hanya dengan fungsi yang paling akhir Anda aktifkan.

Sekilas tentang Membersihkan

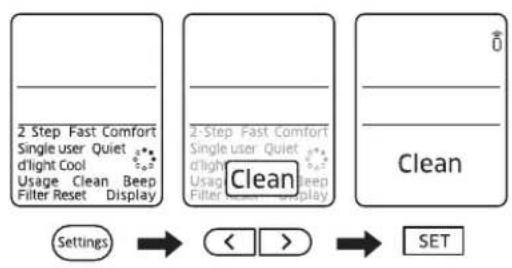

Menjalankan Pembersihan otomatis

Durasi pembersihan (menit)
Auto (Otomatis) (Cool/Dingin), Cool (Dingin),Dry (Kering)	30
Fan (Kipas) 15

CATATAN

• Ketika Anda menetapkan timer Pembersihan otomatis, Clean (Bersihkan) berkedip lalu menghilang di tampilan remote control. Indikator Timer 🕒 juga muncul di tampilan unit dalam.
• Ketika penyejuk udara mati, Pembersihan otomatis segera dimulai jika dipilih. Ketika penyejuk udara menyala, Pembersihan otomatis dimulai begitu penyejuk udara berhenti beroperasi.
• Selama Pembersihan otomatis, kipas dalam terus berjalan, dan pengarah aliran udara tetap terbuka untuk mengeluarkan udara sekitar.

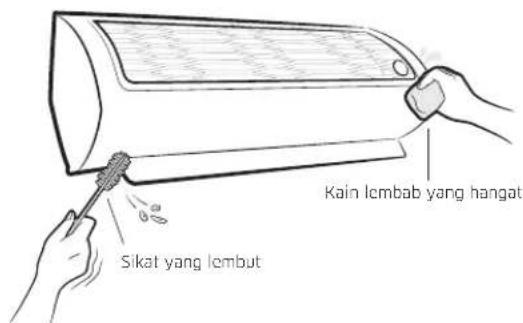

Membersihkan bagian luar unit dalam dan bagian luar pemanas unit luar

Sebelum membersihkan, pastikan Anda mematikan peralatan dan mencabut steker listrik.

Semprotkan air untuk membersihkan debu

PERHATIAN

• Jangan membersihkan tampilan menggunakan detergen yang bersifat basa.
• Jangan menggunakan asam sulfat, asam hidroklorida, atau pelarut organik (seperti pengencer cat, kerosen, dan aseton) untuk membersihkan permukaan. Jangan menempelkan stiker di atasnya karena ini dapat merusak permukaan penyejuk udara.

25 Indonesian

• Ketika Anda membersihkan dan menginspeksi alat penukar panas pada unit luar, hubungi pusat servis setempat untuk mendapatkan bantuan.
• Pastikan Anda terlindungi dari cedera akibat tepi yang tajam di permukaan ketika menangani alat penukar panas.

Membersihkan filter

PERHATIAN

• Jangan menggosok filter udara dengan sikat atau alat pembersih lainnya. Ini dapat merusak filter.
  • Jangan memaparkan filter udara ke sinar matahari langsung ketika mengeringkannya.

CATATAN

• Bersihkan filter udara setiap 2 minggu. Waktu pembersihan bisa berbeda-beda, tergantung pada penggunaan dan kondisi lingkungan.
• Jika filter udara menjadi kering di area yang lembap, filter bisa mengeluarkan bau yang tidak sedap. Bersihkan lagi dan keringkan di area yang berventilasi bagus.

Pemecahan masalah

Jika penyejuk udara beroperasi secara tidak normal, lihat bagan berikut ini untuk menghemat waktu dan biaya yang tidak perlu.

Masalah Solusi
Penyejuk udara tidak bekerja sama sekali.	Periksa status daya, lalu operasikan penyejuk udara lagi.Nyalakan pemutus sirkuit, colokkan kabel listrik, lalu operasikan penyejuk udara lagi.Pastikan isolator diaktifkan.Periksa apakah fungsi Timed off (Timer mati) sedang dijalankan. Operasikan penyejuk udara lagi dengan menekan tombol Power (Daya).
Saya tidak dapat mengubah suhu.	Periksa apakah mode Fan (Kipas) atau Fast (Cepat) sedang dijalankan. Dalam mode-mode ini, penyejuk udara mengontrol suhu yang ditetapkan secara otomatis, dan Anda tidak dapat mengubah suhu yang ditetapkan.
Udara dingin tidak keluar dari penyejuk udara.	Periksa apakah suhu yang ditetapkan lebih tinggi di dalam mode Cool (Dingin) daripada suhu saat ini. Tekan tombol Temperature (Suhu) pada remote control untuk mengubah suhu yang ditetapkan.Periksa apakah filter udara dihalangi debu. Jika filter udara terhalang, kinerja pendinginan dapat menurun. Bersihkan debu secara rutin.Periksa apakah unit luar ditutupi sesuatu atau dipasang di dekat rintangan. Singkirkan benda yang menutupi dan rintangan.Periksa apakah pintu atau jendela terbuka. Ini dapat menyebabkan kinerja pendinginan yang kurang bagus. Tutup pintu dan jendela.Periksa apakah penyejuk udara segera dinyalakan setelah operasi pendinginan berhenti. Jika demikian, hanya kipas yang berjalan untuk melindungi kompresor unit luar.Periksa apakah panjang pipa terlalu panjang. Ketika panjang pipa melebihi panjang pipa maksimal, kinerja pendinginan bisa menurun.
Saya tidak dapat mengubah arah aliran udara.	Periksa apakah fungsi good'sleep (tidur nyenyak) sedang berjalan. Sementara fungsi ini berjalan, Anda tidak dapat mengontrol arah aliran udara.
Saya tidak dapat mengubah kecepatan kipas.	Ketika mode Auto (Otomatis), Dry (Kering), atau Fast (Cepat) sedang berjalan atau fungsi good'sleep (tidur nyenyak) sedang berjalan di dalam mode Cool (Dingin), penyejuk udara secara otomatis mengontrol kecepatan kipas dan Anda tidak dapat mengubah kecepatan kipas.
Remote control tidak bekerja.	Ganti baterai di dalam remote control dengan baterai baru.Pastikan tidak ada yang menghalangi sensor remote control.Periksa apakah ada alat pemancar cahaya yang terang di dekat penyejuk udara. Lampu yang terang dari bola lampu neon atau tanda dari neon dapat mengganggu gelombang listrik.
Fungsi Timed on/off (Timer menyala/mati) tidak bekerja.	Periksa apakah Anda menekan tombol SET (ATUR) pada remote control setelah menetapkan waktu.
Indikator berkedip terus menerus.	Tekan tombol Power (Daya) untuk mematikan penyejuk udara atau cabut steker listrik. Jika indikator masih berkedip, hubungi pusat servis.
Bau menyebar di dalam ruangan selama operasi.	Periksa apakah penyejuk udara dijalankan di area yang berasap. Beri ventilasi pada ruangan atau operasikan penyejuk udara di dalam mode Fan (Kipas) selama 3 hingga 4 jam. (Tidak ada komponen yang digunakan di dalam penyejuk udara yang mengeluarkan bau yang keras.)Periksa apakah saluran pembuangan bersih. Bersihkan secara rutin.
Ada indikasi kesalahan.	Jika indikator unit dalam berkedip, hubungi pusat servis terdekat. Pastikan Anda menyampaikan kode kesalahan ke pusat servis.
Terdengar suara bising.	Ketika aliran refrigeran berubah, suara bising bisa terdengar, tergantung pada status penyejuk udara. Ini adalah operasi yang normal.
Air menetes dari sambungan pipa unit luar.	Kondensasi bisa terbentuk ketika suhu sekitar berubah secara berlebihan. Ini adalah operasi yang normal.

Informasi Keselamatan untuk Pemasangan

Hati-hati mengikuti tindakan pencegahan yang tercantum di bawah ini karena hal ini sangat penting untuk menjamin keselamatan penyejuk udara maupun pekerja.

• Selalu lepaskan penyejuk udara dari sumber listrik sebelum melakukan perbaikan atau mengakses komponen di dalamnya.
• Pastikan operasi pemasangan dan operasi uji coba dilakukan oleh personil yang memenuhi syarat.
• Pastikan penyejuk udara tidak dipasang di area yang mudah diakses.

Informasi Umum

• Bacalah dengan cermat isi panduan ini sebelum memasang penyejuk udara dan simpan di tempat yang aman agar dapat digunakan sebagai referensi setelah pemasangan.
• Untuk keselamatan maksimal, pemasang harus selalu membaca peringatan-peringatan berikut dengan cermat.
• Simpan panduan operasi dan pemasangan di lokasi yang aman dan jangan lupa untuk menyerahkannya kepada pemilik baru jika penyejuk udara dijual atau dialih-tangankan.
• Panduan ini menjelaskan cara memasang unit dalam dengan sistem split dengan dua unit SAMSUNG. Penggunaan tipe unit yang lain dengan sistem kontrol yang berbeda dapat merusak unit dan membatalkan garansi. Produsen tidak bertanggung jawab atas kerusakan yang timbul dari penggunaan unit-unit yang tidak patuh.
• Produk ini telah dinyatakan mematuhi Direktif Tegangan Rendah (2006/95/EC) dan Direktif Kompatibilitas Elektromagnetis (2004/108/EC) Uni Eropa.
• Produsen tidak bertanggung jawab atas kerusakan yang berasal dari perubahan yang tidak sah atau sambungan listrik yang tidak benar, dan pelanggaran ketentuan yang ditetapkan dalam tabel "Batas Operasi", yang disertakan dalam panduan, akan langsung membatalkan garansi.
• Penyejuk udara hanya boleh digunakan untuk aplikasi yang dirancang untuknya: unit dalam tidak cocok dipasang di area yang digunakan untuk mencuci baju.

• Jangan menggunakan unit jika rusak. Jika ada masalah, matikan unit dan lepaskan dari sumber listrik.

• Untuk membantu mencegah sengatan listrik, kebakaran atau cedera, selalu hentikan unit, matikan sakelar pelindung, dan hubungi dukungan teknis SAMSUNG jika unit mengeluarkan asap, jika kabel listrik panas atau rusak, atau jika unit sangat bising.

• Selalu ingat untuk menginspeksi unit, sambungan listrik, tabung refrigeran dan pelindung secara berkala. Operasi-operasi ini harus dilakukan oleh personil yang memenuhi syarat saja.
• Unit berisi komponen yang bergerak, yang harus selalu dijauhkan dari jangkauan anak-anak.
• Jangan mencoba untuk memperbaiki, memindahkan, mengubah atau memasang ulang unit. Jika dilakukan oleh personil yang tidak memenuhi syarat, operasi-operasi ini dapat menyebabkan sengatan listrik atau kebakaran.
• Jangan meletakkan wadah berisi cairan atau benda lain di atas unit.
• Semua bahan yang digunakan untuk memproduksi dan mengemas penyejuk udara dapat didaur ulang.
• Bahan pengemasan dan baterai remote control yang sudah habis (opsional) harus dibuang menurut hukum saat ini.
• Penyejuk udara berisi refrigeran yang harus dibuang sebagai limbah spesial. Pada akhir usia pakainya, penyejuk udara harus dibuang di pusat yang resmi atau dikembalikan ke tokonya sehingga dapat dibuang dengan benar dan aman.

Pemasangan unit

• PENTING: Ketika memasang unit, selalu ingat untuk menyambungkan tabung refrigeran lebih dulu, kemudian kabel listrik. Selalu cabut kabel listrik sebelum tabung refrigeran.
• Setelah diterima, inspeksi produk untuk memastikan produk tidak rusak selama perjalanan. Jika tampaknya produk rusak, JANGAN PASANG dan segera laporkan kerusakan ke pihak pengangkut atau toko (jika pemasang atau teknisi yang resmi telah mengambil bahan dari toko.)
• Setelah menyelesaikan pemasangan, selalu lakukan uji coba fungsi dan berikan petunjuk atas cara mengoperasikan penyejuk udara kepada pengguna.

• Jangan menggunakan penyejuk udara di lingkungan dengan zat berbahaya atau di dekat peralatan yang mengeluarkan api terbuka untuk menghindari kebakaran, ledakan atau cedera.

• Unit kami harus dipasang dengan memberi jarak seperti yang ditunjukkan di dalam panduan pemasangan untuk memastikan unit dapat diakses dari kedua sisi atau dapat dirawat secara rutin dan diperbaiki. Komponen unit harus dapat diakses dan dapat dibongkar dalam keadaan yang benar-benar aman bagi orang maupun benda. Karena alasan ini, jika persyaratan yang disebutkan di dalam Panduan Pemasangan tidak dipatuhi, biaya yang diperlukan untuk menjangkau dan memperbaiki unit (dengan aman, seperti yang diwajibkan oleh peraturan yang saat ini berlaku) menggunakan tali, truk, perancah atau cara lain untuk naik, berada di luar garansi dan akan dikenakan kepada pengguna akhir.

• Ketika memasang unit luar di pinggir pantai, pastikan unit luar tidak langsung terpapar ke angin laut. Jika Anda tidak bisa mendapatkan tempat yang bebas dari angin laut, dirikan dinding pelindung atau pagar pelindung.

- Pasang unit luar di tempat (seperti di dekat gedung, dll.) di mana unit terlindung dari angin laut. Kegagalan untuk melakukannya dapat menyebabkan kerusakan pada unit luar.

• Jika Anda tidak bisa menghindari pemasangan unit luar di pinggir pantai, dirikan dinding pelindung di sekitarnya untuk menghalangi angin laut.
• Dirikan dinding pelindung dengan bahan yang kukuh seperti beton untuk menghalangi angin laut. Pastikan tinggi dan lebar dinding 1,5 kali lebih besar daripada ukuran unit luar. Juga, berikan jarak yang lebih besar dari 600 mm antara dinding pelindung dan unit luar untuk ventilasi pembuangan udara.

• Pasang unit di tempat di mana air dapat mengalir keluar dengan lancar.
• Jika Anda kesulitan mendapatkan lokasi pemasangan seperti yang dijelaskan di atas, hubungi produsen untuk informasi lebih lanjut.
• Pastikan Anda membersihkan air laut dan debu pada alat penukar panas unit luar dan mengoleskan zat anti karat pada alat. (Minimal sekali setahun.)

Jalur sumber listrik, sekering, atau pemutus sirkuit

• Selalu pastikan sumber listrik sesuai dengan standar keselamatan saat ini. Selalu pasang penyejuk udara sesuai dengan standar keselamatan setempat saat ini.
• Selalu pastikan sambungan arde yang cocok sudah disediakan.
• Pastikan tegangan dan frekuensi sumber listrik sesuai dengan spesifikasi dan daya yang terpasang cukup besar untuk memastikan operasi semua alat rumah tangga yang disambungkan ke jalur listrik yang sama.
• Selalu pastikan dimensi sakelar pemutus dan sakelar pelindung cocok.
• Pastikan penyejuk udara disambungkan ke sumber listrik menurut petunjuk yang disediakan dalam diagram pemasangan kabel yang disertakan dalam panduan.
• Selalu pastikan sambungan listrik (pemasukan kabel, bagian timah, pelindung...) sesuai dengan spesifikasi listrik dan dengan petunjuk yang disediakan dalam skema pemasangan kabel. Selalu pastikan semua sambungan sesuai dengan standar yang berlaku untuk pemasangan penyejuk udara.

Persiapan

Langkah 1.1 Memilih lokasi pemasangan

Ikhtisar persyaratan lokasi pemasangan

Model	Panjang pipa Tinggi pipa
	Minimal Maksimal Maksimal
××10/13×× 3 15	7
××18/24×× 3 30	15

Buat U-trap (A) pada pipa (yang tersambung ke unit dalam ruangan) pada dinding luar, lalu potong bagian bawah penyekat (sekitar 10 mm) untuk mencegah air hujan masuk melalui penyekat. Namun, hati-hati agar tidak merusak pipa.

PERHATIAN

- Sesuai dengan batas panjang dan tinggi yang dijelaskan dalam gambar di atas.

Jarak minimal untuk unit luar

Dinding

Jarak minimal dalam mm

Arah aliran udara

Side viewTop view

Ketika memasang 1 unit luar (6 keadaan)

(Satuan: mm)

Ketika memasang lebih dari 1 unit luar (5 keadaan)

(Satuan: mm)

PERHATIAN

• Jika unit luar dipasang dengan jarak yang tidak mencukupi, unit luar dapat mengeluarkan bunyi dan memengaruhi seluruh produk.
• Pastikan Anda memasang unit luar di tempat yang rata sehingga getaran tidak memengaruhi seluruh produk.

Langkah 1.2 Membuka Kemasan

1 Buka kemasan unit dalam.
2 Singkirkan bantalan kiri dan bantalan kanan.
3 Tarik unit keluar dari kemasan.

Membuka kemasan unit luar

1 Lepaskan kemasan.
2 Singkirkan bantalan atas.
3 Tarik unit keluar dari bantalan bawah.

Langkah 1.3 Memeriksa dan mempersiapkan aksesori dan alat

Aksesori

• Mur penyambung dipasang di ujung setiap pipa evaporator atau port servis. Gunakan mur penyambung ketika menyambungkan pipa.
• Kabel pemasangan bersifat opsional. Jika tidak kabel pemasangan tidak disertakan, gunakan kabel standar.
• Sumbat saluran dan kaki karet hanya disertakan ketika penyejuk udara disediakan tanpa pipa pemasangan.
• Jika aksesori-aksesori ini disediakan, mereka ada di dalam paket aksesori atau paket unit luar.

Alat

Alat umum

• Pompa vakum (pencegahan aliran balik)
- Manifold pengukur
- Pendeteksi balok dalam dinding
- Kunci momen
- Pemotong pipa
- Pembesar lubang
- Pembengkok pipa
- Pengukur kerataan
• Obeng
- Kunci pas
• Bor
- Kunci L
- Pita pengukur

Alat untuk operasi uji coba

• Termometer
  • Meteran hambatan listrik
• Elektroskop

Langkah 1.4 Mengebor lubang di dinding

Sebelum memasang pelat pemasangan di dinding lalu memasang unit dalam ke pelat pemasangan, kerangka jendela, atau papan gipsum, Anda harus menentukan posisi lubang (dengan diameter dalam sebesar 65 mm) yang akan dilalui bundelan pipa (terdiri dari kabel listrik dan kabel komunikasi, pipa refrigeran, dan selang pembuangan), lalu bor lubang tersebut.

1 Tentukan posisi lubang sebesar 65 mm tersebut dengan mempertimbangkan arah bundelan pipa dan jarak minimal antara lubang dan pelat pemasangan.

- Jika mengubah arah pipa dari kiri ke kanan, jangan secara drastis membengkokkannya tetapi dengan perlahan bengkokkan ke arah yang berlawanan seperti yang ditunjukkan. Jika tidak, pipa bisa rusak di tengah proses.

(Satuan : mm)

Model A B C D
**10** 36 60 65 36
**13** 36 120 81 36
**18** 36 190 81 36
**24** 33 110 110 33

Lubang bundelan pipa: ∅ 65 mm

2 Bor lubang.

PERHATIAN

• Pastikan Anda hanya mengebor satu lubang.
- Pastikan lubang miring ke bawah sehingga selang pembuangan juga miring ke bawah untuk membuang air.

Langkah 1.5 Mengikat pipa, kabel, dan selang pembuangan

1 Bungkuskan isolasi foam pada bagian yang tidak diisolasi pada ujung pipa refrigeran, seperti yang ditunjukkan di dalam gambar. Pembungkusan ini meminimalkan masalah kondensasi.

2 Ikat pipa refrigeran, kabel listrik, kabel komunikasi, dan selang pembuangan dengan pita perekat vynil menjadi bundelan pipa.

34 Indonesian

Pemasangan Unit Dalam

Harap pindai kode QR ini untuk video terperinci mengenai instalasi unit dalam ruang.

Langkah 2.1 Membuka panel penutup

1 Lepaskan tutup sekrup, lalu sekrup.

Langkah 2.2 Membuka pelat pemasangan

Langkah 2.3 Menyambungkan kabel listrik dan kabel komunikasi (kabel pemasangan)

Sebelum menyambungkan
	Benar Terbalik Rusak Tidak bundar
Setelah menyambungkan
	Benar Benar (Tampilan dcpan)	(Tampilan samping)	Terbalik Tidak pas

Setelah menyambungkan
	Benar Benar (Tampilan dcpan)	(Tampilan samping)	Terbalik Tidak pas

Kencangkan sekrup untuk pemegang kawat.

Model	**10/13**
Kabel listrik (Unit dalam)	3G X 1,0 mm2, H05VV-F
Kabel listrik dalam-ke-luar 4G	X 1,5 mm2, H07RN-F
Tipe GL	20A

Model	**18/24**
Kabel listrik (Unit luar) 3G X	2,5 mm2 , H07RN-F
Kabel listrik luar-ke-dalam 3G	X 1,0 mm2 , H07RN-F
Kabel komunikasi	2 X 0,75 mm2 , H05RN-F
Tipe GL	25A

• Ketika melakukan pekerjaan listrik dan penyambungan arde, pastikan Anda mematuhi 'standar teknis pemasangan listrik' dan 'peraturan pemasangan kabel' peraturan setempat.
• Kencangkan sekrup blok terminal hingga 1,2-1,8 N·m (1,2-1,8 kgf·cm).

CATATAN

• Setiap kabel diberi label dengan nomor terminal yang bersangkutan.
• Gunakan kabel pelindung (Kategori 5; kurang dari 50pF/m) untuk lokasi di lingkungan yang berisik.
• Kabel sumber listrik dari komponen alat untuk penggunaan di luar ruangan tidak boleh lebih ringan dari kabel fleksibel yang dibungkus polikloropren. (Penetapan kode IEC: 60245 IEC 66/CENELEC: H07RN-F, IEC: 60245 IEC 57/CENELEC: H05RN-F, IEC: 60227 IEC53/CENELEC: H05VV-F)
• Kabel listrik & kabel komunikasi tidak boleh melebihi 30m.

PERHATIAN

• Untuk pemasangan kabel blok terminal, hanya gunakan kabel dengan soket terminal cincin saja. Kabel biasa tanpa soket terminal cincin bisa berbahaya karena membuat kontak listrik menjadi terlalu panas selama pemasangan.
• Jika Anda harus memperpanjang pipa, pastikan Anda juga memperpanjang kabelnya. Panjang maksimal setiap kabel dan pipa yang digunakan tidak boleh melebihi 15 meter ( 10/13 ) dan 30 meter ( 18/24 ).
• Jangan menyambungkan dua atau lebih kabel yang berlainan untuk menambah panjang kabel. Sambungan seperti ini dapat menyebabkan kebakaran.
• Setiap terminal bundar harus mencocoki ukuran sekrup yang bersangkutan di blok terminal.
• Setelah menyambungkan kabel, pastikan nomor terminal unit dalam dan unit luar sama.
• Pastikan kabel listrik dan kabel komunikasi dipisahkan, tidak boleh dalam kabel yang sama.

PERINGATAN

- Sambungkan kabel dengan erat sehingga tidak mudah ditarik keluar. (Jika sambungan kabel longgar, kabel akan mudah terbakar.)

Langkah 2.4 Opsional: Memperpanjang kabel listrik

1 Siapkan kompresor dan alat-alat berikut.

Alat Spesifikasi Bentuk
Tang penjepit MH-14
Selongsong sambungan (mm)	20x∅7,0 (TxDL)
Pita isolasi	Lebar 18 mm
Tabung kontraksi (mm)	50x∅8,0 (PxDL)

2 Seperti yang ditunjukkan di dalam gambar, kelupas pelindung dari karet atau kawat kabel listrik.

- Kelupas 20 mm dari pelindung kawat tabung yang sudah dipasang.

PERHATIAN

• Untuk informasi mengenai spesifikasi kabel daya untuk unit dalam ruangan dan luar ruangan, lihat petunjuk instalasi.
• Setelah mengelupas kawat tabung, Anda harus menyisipkan tabung kontraksi.

3 Masukkan kedua sisi kawat tembaga dari kabel listrik ke dalam selongsong sambungan.

• Metode 1: Dorong inti kawat ke lengan dari kedua belah pihak.
• Metode 2: Twist core kawat bersama-sama dan mendorongnya ke lengan.

metode 1 metode 2

koneksi lengan koneksi lengan

4 Dengan menggunakan kompresor, tekan kedua titik dan balik, dan tekan dua titik lainnya di lokasi yang sama.

• Dimensi tekanan harus sebesar 8,0.

Selongsong sambungan

- Setelah menekannya, tarik kedua sisi kawat untuk memastikan sudah tertekan dengan kuat.

metode 1 metode 2

5 Bungkus dengan pita insulasi dua kali atau lebih dan posisikan tabung penyusutan di bagian tengah pita insulasi. Diperlukan tiga lapis insulasi atau lebih.

metode 1 metode 2

pita isolasi

6 Beri panas pada tabung kontraksi untuk membuatnya berkontraksi.
7 Setelah tabung selesai dikontraksi, bungkus dengan pita isolasi untuk menyelesaikannya.

• Pastikan bahwa bagian sambungan tidak terpapar bagian luar.
• Pastikan Anda menggunakan pita insulasi dan tabung penyusutan yang terbuat dari bahan insulasi yang telah diperkuat dan disetujui, serta memiliki tingkat ketahanan tegangan yang sama dengan kabel daya.(Sesuai dengan peraturan lokal mengenai sambungan.)

37Inclssian

PERINGATAN

- Jika kawat listrik diperpanjang, JANGAN menggunakan soket penekan berbentuk bulat.

- Sambungan yang tidak lengkap dapat menyebabkan sengatan listrik atau kebakaran.

Langkah 2.5 Memasang dan menyambungkan selang pembuangan

1 Pasang selang pembuangan.

2 Tuang air ke dalam nampan pembuangan. Periksa apakah seluruh isi selang sudah terbuang.

• Pastikan unit dalam berada dalam posisi tegak ketika Anda menuang air untuk memeriksa adanya kebocoran. Pastikan air tidak meluber ke komponen listrik.
• Jika diameter selang penyambung lebih kecil daripada diameter selang pembuangan produk, kebocoran air bisa terjadi.
• Pemasangan yang tidak bagus dapat menyebabkan kebocoran air.
• Jika rute selang pembuangan berada di dalam ruangan, isolasikan selang sehingga kondensasi yang menetes tidak merusak perabot atau lantai.
• Jangan membungkus atau menutupi sambungan selang pembuangan. Sambungan selang pembuangan harus mudah diakses dan diservis.

Langkah 2.6 Opsional: Memperpanjang selang pembuangan

38 Indonesian

Langkah 2.7 Opsional: Mengubah arah selang pembuangan

PERHATIAN

- Pastikan unit dalam berada dalam posisi tegak ketika Anda menuang air untuk memeriksa adanya kebocoran. Pastikan air tidak meluber ke komponen listrik.

Langkah 2.8 Memasang dan menyambung pipa pemasangan ke pipa refrigeran (pipa pemasangan)

Sambungkan unit dalam dan unit luar ke pipa tembaga yang disediakan di lokasi dengan menggunakan mur penyambung. Hanya gunakan pipa khusus untuk pendinginan tanpa sambungan dan sudah diisolasi, (tipe Cu DHP menurut ISO1337), dihilangkan minyaknya, dihilangkan oksidasinya, yang cocok untuk tekanan operasi minimal 4200 kPa dan untuk tekanan ledakan minimal 20700 kPa. Pipa tembaga tipe sanitasi sama sekali tidak boleh digunakan.

Ada 2 pipa refrigeran dengan diameter yang berbeda:

• Yang lebih kecil adalah untuk cairan refrigeran
• Yang lebih besar adalah untuk gas refrigeran

Pipa pendek untuk cairan refrigeran dan pipa pendek untuk gas refrigeran sudah dipasang di penyejuk udara. Prosedur penyambungan untuk pipa refrigeran berbeda-beda menurut posisi keluar masing-masing pipa ketika menghadap ke dinding:

1 Potong bentuk potongan yang sesuai (A, B, C) pada belakang unit dalam kecuali Anda menyambungkan pipa secara langsung dari belakang.
2 Haluskan tepi potongan.
3 Lepaskan penutup pelindung pipa dan sambungkan pipa pemasangan ke setiap pipa. Kencangkan mur lebih dulu dengan tangan Anda, lalu dengan kunci momen, dengan torsi berikut:

Langkah 2.9 Memperpendek atau memperpanjang pipa refrigeran (pipa pemasangan)

CATATAN

- Jika Anda ingin memperpendek atau memperpanjang pipa, lihat Langkah 2.9 Memperpendek atau memperpanjang pipa refrigeran (pipa pemasangan) di halaman 40.

4 Potong sisa isolasi foam.
5 Jika perlu, bengkokkan pipa agar pas di sepanjang bagian bawah unit dalam. Lalu tarik keluar melalui lubang yang sesuai.

• Pipa tidak boleh menonjol dari bagian belakang unit dalam.
• Radius bengkokan harus sebesar 100 mm atau lebih.

6 Lewatkan pipa melalui lubang di dinding.

CATATAN

- Pipa akan diisolasi dan dipasang secara permanen ke posisinya setelah pemasangan selesai dan uji kebocoran gas sudah dilakukan. Untuk rincian lebih lanjut, lihat Langkah 4.1 Melakukan uji kebocoran gas di halaman 46.

PERHATIAN

- Kencangkan penyambung dengan kunci momen menurut metode yang ditentukan. Jika mur penyambung terlalu erat, mur bisa patah dan menimbulkan kebocoran gas refrigeran. - Jangan membungkus atau menutupi sambungan pipa. Semua sambungan pipa refrigeran harus mudah diakses dan diservis.

40 Indonesian

Diameter luar (D)	Dalam (A) Dimensi pelebaran
Ø 6,35	1,3	8,7 hingga 9,1
Ø 9,52	1,8	12,8 hingga 13,2
Ø 12,70	2,0	16,2 hingga 16,6
Ø 15,88	2,2	19,3 hingga 19,7

• Jika Anda memerlukan pipa yang lebih panjang dari yang ditentukan di dalam peraturan dan standar pemasangan pipa, Anda harus menambahkan refrigeran ke pipa. Jika tidak, unit dalam bisa membeku.
• Ketika menghaluskan pipa, letakkan pipa menghadap ke bawah untuk memastikan sisa rontokan tidak masuk ke dalam pipa.

CATATAN

- Torsi yang berlebihan dapat menimbulkan kebocoran gas. Ketika memperpanjang pipa dengan mengelas atau mematri, pastikan nitrogen digunakan selama proses las atau patri. Sambungan harus dapat diakses dan diservis.

PERHATIAN

- Kencangkan mur penyambung dengan torsi yang ditentukan. Jika mur penyambung terlalu erat, mur bisa patah dan menimbulkan kebocoran gas refrigeran.

Langkah 2.10 Memasang pelat pemasangan

Anda dapat memasang unit dalam di dinding, kerangka jendela, atau papan gipsum.

PERINGATAN

- Pastikan dinding, kerangka jendela, atau papan gipsum dapat menahan berat unit dalam. Jika Anda memasang unit dalam di tempat yang tidak cukup kuat untuk menahan berat unit, unit bisa jatuh dan menyebabkan cedera.

Pasang pelat pemasangan ke dinding sambil memperhatikan berat unit dalam.

CATATAN

- Jika Anda memasang pelat ke dinding beton menggunakan fisher plastik, pastikan celah antara dinding dan pelat, yang dihasilkan oleh tonjolan fisher, lebih kecil dari 20 mm.

1 Tentukan posisi tonggak kayu yang akan dipasang ke kerangka jendela.
2 Pasang tonggak kayu ke kerangka jendela sambil memperhatikan berat unit dalam.
3 Pasang pelat pemasangan ke tonggak kayu menggunakan sekrup ulir.

41Inclssian

1 Gunakan pendeteksi balok dalam dinding untuk menemukan lokasi balok di dalam dinding.
2 Pasang gantungan pelat pada kedua balok di dalam dinding.

PERHATIAN

• Jika Anda memasang unit dalam di papan gipsum, gunakan baut fisher yang ditentukan saja di posisi referensi. Jika tidak, gipsum di sekitar sambungan bisa hancur seiring dengan berjalannya waktu dan membuat sekrup menjadi longgar dan lepas. Ini dapat menyebabkan cedera pada orang dan kerusakan peralatan.
• Cari tempat lain jika ditemukan kurang dari dua balok di dalam dinding, atau jarak antara balok di dalam dinding berbeda dari gantungan pelat.
• Pasang pelat pemasangan tanpa miring ke satu sisi.

Langkah 2.11 Memasang unit dalam ke pelat pemasangan

- Pastikan bundelan pipa tidak bergerak ketika Anda memasang unit dalam ke pelat pemasangan.

Langkah 2.12 Memasang panel penutup

1 Kunci kait samping (D), lalu kait tengah (B). Lalu kunci kait bawah (C) untuk mengepaskan panel penutup di tempatnya.
2 Kencangkan sekrup (A-①), lalu pasang tutup sekrup (A-②)

Pemasangan Unit Luar

Langkah 3.1 Memasang unit luar di tempatnya

1 Letakkan unit luar seperti yang diarahkan di bagian atas unit untuk mengeluarkan udara dengan benar.
2 Pasang unit luar di tempat datar dengan penopang yang sesuai menggunakan baut fisher.

CATATAN

• Kencangkan kaki karet untuk membantu mencegah kebisingan dan getaran.
• Jika unit luar terpapar ke angin keras, pasang pelat pelindung di sekitar unit luar sehingga kipas dapat beroperasi dengan benar.

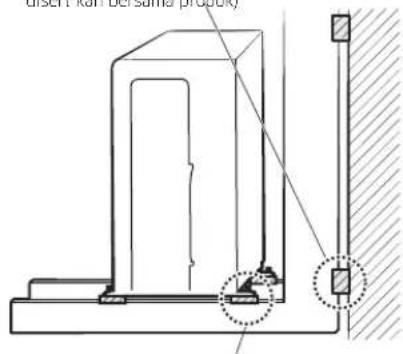

Opsional: Memasang unit luar ke dinding dengan rak

Karet lunak dirancang untuk mengurangi getaran dari dudukan ke dinding. (tidak disert kan bersama produk)

Dirancang untuk mengurangi getaran sisa dari unit luar ke dudukan. (tidak disertakan bersama produk)

CATATAN

• Pastikan dinding dapat menopang berat rak dan unit luar.
  • Pasang rak sedekat mungkin ke tiang.

Langkah 3.2 Menyambungkan kabel listrik dan kabel komunikasi serta pipa refrigeran

*×10/13**

*×18/24**

PERHATIAN

- Pastikan kabel listrik dan kabel komunikasi diikat dengan penjepit kabel.

Langkah 3.3 Mengosongkan udara

Unit luar dipenuhi dengan refrigeran R-410A dalam jumlah yang memadai. Jangan membuang R-410A ke dalam atmosfer; ini adalah gas rumah kaca yang mengandung fluor, yang tercakup dalam Protokol Kyoto, dengan Potensi Pemanasan Global atau Global Warming Potential (GWP) = 2088. Anda harus mengosongkan udara di dalam unit dalam dan di dalam pipa. Jika ada sisa udara di dalam pipa refrigeran, ini akan memengaruhi kompresor. Ini dapat mengurangi kapasitas pendinginan dan menyebabkan kegagalan fungsi. Gunakan pompa vakum.

PERHATIAN

- Ketika memasang, pastikan tidak ada kebocoran. Ketika memindahkan refrigeran, sambungkan kompresor ke arde lebih dulu sebelum melepas pipa sambungan. Jika pipa refrigeran tidak disambungkan dengan benar dan kompresor bekerja dengan katup stop terbuka, pipa kemasukan udara dan ini membuat tekanan di dalam siklus refrigeran lebih tinggi dari biasanya. ini dapat menyebabkan ledakan dan cedera.

- Jangan menyalakan sistem! Ini perlu agar operasi vakum berjalan lebih baik (posisi Katup Ekspansi Elektronik TERBUKA penuh).

2 Sambungkan selang pengisian di sisi tekanan rendah manifold pengukur ke port servis gas seperti yang terlihat di dalam gambar.

3 Buka katup sisi tekanan rendah manifold pengukur ke arah yang berlawanan dengan arah jarum jam.
4 Kosongkan udara di dalam pipa yang tersambung menggunakan pompa vakum selama sekitar 15 menit.

• Pastikan pengukur tekanan menunjukkan -0,1 MPa (-76 cmHg, 5 torr) setelah sekitar 10 menit. Prosedur ini sangat penting untuk menghindari kebocoran gas.
• Tutup katup sisi tekanan rendah manifold pengukur ke arah yang searah dengan arah jarum jam.
  • Matikan pompa vakum.
• Periksa selama 2 menit untuk melihat apakah ada perubahan tekanan.
• Lepaskan selang sisi tekanan rendah manifold pengukur.

5 Setel penyumbat katup port servis cairan dan gas ke posisi terbuka.

Langkah 3.4 Menambahkan refrigeran

Jika Anda menggunakan pipa yang lebih panjang daripada yang ditentukan di dalam peraturan dan standar pemasangan pipa, Anda harus menambahkan 15 g refrigeran R-410A untuk setiap meter tambahan panjang. Jika Anda menggunakan pipa yang lebih pendek daripada yang ditentukan di dalam peraturan dan standar pemasangan pipa, waktu pengosongan normal. Lihat Panduan Servis untuk rincian lebih lanjut.

PERHATIAN

• Sisa udara di dalam siklus Pendinginan, yang mengandung kelembapan, dapat membuat kompresor gagal berfungsi.
• Selalu hubungi pusat servis atau agen pemasangan profesional untuk pemasangan produk.

R-410A adalah refrigeran tipe campuran. Pengisian ulang diperlukan ketika berada dalam wujud cairan. Ketika mengisi ulang refrigeran dari silinder refrigeran ke peralatan, ikuti petunjuk berikut:

Sebelum mengisi ulang, periksa apakah silinder memiliki pipa penyedot atau tidak. Ada dua cara untuk mengisi ulang refrigeran:

Mengisi refrigeran berdiri silinder tegak

Mengisi refrigeran memutar terbalik silinder bawah.

CATATAN

• Jika refrigeran R-410A diisi dengan gas, komposisi refrigeran yang diisi berubah dan karakteristik peralatan berbeda.
• Dalam operasi pengukuran jumlah refrigeran yang ditambahkan, gunakan timbangan elektronik. Jika silinder tidak memiliki pipa penyedot, goyangkan silinder.

Inspeksi Pemasangan

Langkah 4.1 Melakukan uji kebocoran gas

1 Sebelum menginspeksi kebocoran, gunakan kunci momen untuk menutup penutup katup stop. (Ikuti torsi pengencang untuk masing-masing ukuran diameter, dan kencangkan penutup dengan erat untuk mencegah kebocoran.)

Diameter luar (mm)	Torsi pengencang
	Tutup bodi (N•m)	Tutup port pengisian (N•m)
ø 6,35 20 hingga 25		10 hingga 12
ø 9,52 20 hingga 25
ø 12,70 25 hingga 30
ø 15,88 30 hingga 35
Lebih dari ø 19,05	35 hingga 40

(1 N·m = 10 kgf·cm)

2 Masukkan gas mulia ke dalam pipa yang tersambung ke unit dalam dan unit luar.
3 Uji kebocoran pada bagian sambungan unit dalam dan unit luar dengan busa sabun atau cairan.

Langkah 4.2 Menjalankan mode Smart Install (Pemasangan Cerdas)

1 Pastikan penyejuk udara berada dalam status siaga.
2 Tekan dan tahan tombol ⏻ (Power/Daya), ⚫ (Mode), dan ⓐ (SET/ATUR) pada remote control pada saat yang sama selama 4 detik.
3 Tunggu sampai mode Smart Install (Pemasangan Cerdas) berhasil atau gagal. Ini memakan waktu kurang lebih 7 hingga 13 menit.

- Sementara mode Smart Install (Pemasangan Cerdas) berlanjut:

Tipe	88 Tampilan	Tampilan LED
Indikator unit dalam			LED1LED2LED3
	Perkembangan ditampilkan dalam bentuk angka antara 0 dan 99 di tampilan unit dalam.	LED di tampilan unit dalam berkedip secara berurutan, lalu semuanya berkedip pada saat yang sama. Operasi-operasi ini diulang.

• Ketika mode Smart Install (Pemasangan Cerdas) berhasil: Mode Smart Install (Pemasangan Cerdas) berakhir dengan suara berdering, dan penyejuk udara berada dalam status siaga.
• Ketika mode Smart Install (Pemasangan Cerdas) gagal: Pesan kesalahan ditampilkan di tampilan unit dalam, dan mode mode Smart Install (Pemasangan Cerdas) berakhir.

CATATAN

• Mode Smart Install (Pemasangan Cerdas) hanya dapat dioperasikan dengan remote control yang disertakan.
• Selama prosedur mode Smart Install (Pemasangan Cerdas), remote control tidak dapat digunakan.

Ketika ada kesalahan, ambil langkah yang diperlukan dengan melihat tabel berikut. Untuk informasi lebih lanjut atas langkah-langkah yang diperlukan untuk menangani kesalahan, lihat panduan servis.

Indikator kesalahan				Kesalahan	Langkah untuk diambil oleh teknisi pemasang
88 Tampilan	Tampilan LED
	LED 1	LED 2	LED 3
E 101	○	●	●	Kesalahan komunikasi antara unit dalam dan unit luar	Periksa kabel sambungan antara unit dalam dan unit luar (apakah kabel listrik atau kabel komunikasi tertukar atau tidak).
E 121	○	●	○	Kesalahan pada sensor suhu dalam	Periksa sambungan konektor.
E 122.E 123	●	●	○	Kesalahan pada alat penukar panas dalam	Periksa sambungan konektor.
E 154	○	○	●	Kesalahan pada motor kipas dalam	Periksa sambungan konektor.Singkirkan benda asing. (Periksa apa yang menghalangi motor.
Tampilan 88 dan semua LED berkedip.	●	●	●	EEPROM/Kesalahan opsi	Atur ulang opsi.
E 162.E 163
E422	●	○	●	Kesalahan aliran refrigeran terhalang	Periksa apakah katup stop benar-benar terbuka.Periksa apakah ada penghalang di dalam pipa refrigeran yang tersambung ke unit dalam dan unit luar.Periksa apakah refrigeran bocor.
E554	●	○	●	Refrigeran kurang (untuk model inverter saja)	Periksa apakah jumlah refrigeran yang cukup sudah ditambahkan untuk pipa yang lebih panjang dari yang ditentukan di dalam peraturan dan standar pemasangan pipa.Periksa apakah ada kebocoran refrigeran di antara katup dan sambungan pipa.
	* Pola LED ini muncul ketika ada kesalahan pada unit luar.

* ○ : Off (Mati), ⬆ Berkedip, ● Menyala

Langkah 4.3 Melakukan pemeriksaan terakhir dan pencobaan operasi

1 Periksa berikut:

• Kekuatan lokasi pemasangan
- Keeratan sambungan pipa untuk mendeteksi kebocoran gas
• Sambungan kabel listrik
• Isolasi tahan panas pada pipa
- Saluran pembuangan
• Sambungan konduktor arde
- Operasi yang benar (Ambil langkah-langkah berikut.)

2 Tekan tombol (Bower/Daya) pada remote control untuk memeriksa berikut:

• Indikator pada unit dalam menyala.
• Pengarah aliran udara terbuka dan kipas bersiap untuk beroperasi.

3 Tekan tombol (Mode) untuk memilih mode Cool (Dingin). Lalu ambil langkah-langkah berikut:

• Di dalam mode Cool (Dingin), gunakan tombol Temperature (Suhu) untuk menetapkan suhu sebesar 16°C.
• Kurang lebih 3 hingga 5 menit kemudian, periksa apakah unit luar bekerja, dan apakah ada embusan udara dingin udara.
• Setelah kondisi diam selama 12 menit, periksa penanganan udara unit dalam.

4 Tekan tombol (Air swing/Ayunan udara) untuk memeriksa apakah pengarah aliran udara berfungsi dengan benar.

5 Tekan tombol (Hower/Daya) untuk menghentikan pencobaan operasi.

Memompa turun refrigeran

Pemompaan turun adalah operasi yang dimaksud untuk mengumpulkan semua refrigeran sistem di unit luar. Operasi ini harus dilaksanakan sebelum selang refrigeran dilepas untuk menghindari hilangnya refrigeran ke atmosfer.

1 Tutup katup cairan dengan kunci Allen.
2 Nyalakan penyejuk udara dalam pendinginan dengan operasi kipas di kecepatan tinggi. (Kompresor akan segera beroperasi, jika waktu selama 3 menit telah berlalu sejak penghentian terakhir.)
3 Setelah operasi selama 2 menit, tutup katup sedot dengan kunci yang sama.

4 Matikan penyejuk udara dan matikan sumber listrik.
5 Lepaskan selang. Setelah dilepas, lindungi katup dan ujung selang dari debu.

PERHATIAN

- Kerusakan kompresor bisa terjadi jika kompresor dijalankan dengan tekanan sedot negatif.

Pemompaan turun untuk mengeluarkan produk

1 Tekan dan tahan tombol (Bower/Daya) di unit dalam selama 5 detik. Suara bip segera terdengar untuk menandakan bahwa produk siap untuk prosedur pemompaan turun.
2 2 Biarkan kompresor berjalan selama lebih dari 5 menit.
3 Lepaskan penutup katup di sisi tekanan Tinggi dan Rendah.
4 Gunakan kunci L untuk menutup katup di sisi tekanan tinggi.
5 Setelah sekitar 1 menit, tutup katup di sisi tekanan rendah.
6 Hentikan operasi penyejuk udara dengan menekan tombol ⏻ (Power/Daya) di unit dalam atau remote control.
7 Lepaskan pipa.

Specifikasi Model (No. Registrasi)

Tipe Model No.	Registrasi
Unit dalam ruang	AR10JVFNAWKNSE I.15.SAMSUNG97.03704.1114
	AR13JVFNAWKNSE I.15.SAMSUNG97.03704.1114
	AR18JVFNAWKNSE I.15.SAMSUNG97.03704.1114
	AR24JVFNAWKNSE I.15.SAMSUNG97.03704.1114
	AR10KVFNAWKNSE
	AR13KVFNAWKNSE
	AR18KVFNAWKNSE
Unit luar ruang	AR10JVFNAWKXSE	-
	AR13JVFNAWKXSE
	AR18JVFNAWKXSE
	AR24JVFNAWKXSE
	AR10KVFNAWKXSE
	AR13KVFNAWKXSE
	AR18KVFNAWKXSE

50 Indonesian

Pemasangan

51Inclssian

52 Indonesian
