PANDUAN PENGGUNA OptiPlex 7760 DELL

CATATAN: Sebuah CATATAN menandakan informasi penting yang membantu Anda untuk menggunakan yang terbaik dari produk Anda.
PERHATIAN: PERHATIAN menunjukkan kemungkinan terjadinya kerusakan pada perangkat keras atau hilangnya data, dan memberi tahu Anda mengenai cara menghindari masalah tersebut.
PERINGATAN: PERINGATAN menunjukkan potensi kerusakan harta benda, cedera pribadi, atau kematian

© 2017 2018 Dell Inc. Atau anak-anak perusahaannya. Hak cipta dilindungi undang-undang. Dell, EMC, dan merek dagang lainnya adalah merek dagang Dell Inc. atau anak-anak perusahaannya. Merek dagang lainnya mungkin merupakan merek dagang dari pemiliknya masing-masing.

Daftar Isi

1 Mengerjakan komputer Anda....6

Petunjuk keselamatan....6

Mematikan komputer Anda — Windows 10....7

Sebelum mengerjakan bagian dalam komputer....7

Setelah mengerjakan bagian dalam komputer....7

2 Teknologi dan komponen....8

DDR4....8

Spesifikasi Utama....8

Rincian DDR4....9

Fitur USB....10

USB 3.0/USB 3.1 Gen 1 (USB SuperSpeed)....10

Kecepatan....11

Aplikasi....11

Kompatibilitas....12

HDMI....12

Fitur-Fitur HDMI 1.4 - HDMI 2.0....12

Keuntungan HDMI....13

3 Melepaskan dan Memasang komponen....14

Alat bantu yang direkomendasikan....14

Daftar ukuran sekrup....15

Tata letak board sistem....16

Kaki-kaki karet....18

Melepaskan kaki karet....18

Memasang kaki karet....18

Penutup kabel - opsional....19

Melepaskan penutup kabel....19

Memasang penutup kabel....20

Penyangga....21

• Petunjuk keselamatan
- Mematikan komputer Anda — Windows 10
- Sebelum mengerjakan bagian dalam komputer
- Setelah mengerjakan bagian dalam komputer

Petunjuk keselamatan

Gunakan panduan keselamatan berikut untuk melindungi komputer dari kemungkinan kerusakan dan memastikan keselamatan diri Anda. Kecuali disebutkan lain, setiap prosedur yang terdapat dalam dokumen ini mengasumsikan bahwa kondisi berikut telah dilakukan:

• Anda telah membaca informasi keselamatan yang dikirimkan bersama komputer Anda.
  Komponen dapat dipasang kembali atau, jika dibeli terpisah, dipasang dengan melakukan prosedur pelepasan dalam urutan sebaliknya.

PERINGATAN Lepaskan sambungan semua sumber daya sebelum membuka penutup komputer atau panel. Setelah Anda selesai mengerjakan bagian dalam komputer, pasang kembali semua penutup, panel, dan sekrup sebelum menyambungkannya ke sumber daya.

PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang dikirimkan bersama komputer Anda. Untuk informasi tambahan tentang praktik keselamatan terbaik, kunjungi Situs Kesesuaian Peraturan di www.dell.com/regulatory_compliance.

PERHATIAN: Banyak perbaikan yang hanya dapat dilakukan oleh teknisi servis bersertifikat. Anda harus menjalankan penelusuran kesalahan saja dan perbaikan sederhana seperti yang diperbolehkan dalam dokumentasi produk Anda, atau yang disarankan secara online atau layanan telepon dan oleh tim dukungan. Kerusakan akibat servis yang tidak diizinkan oleh Dell tidak tercakup dalam jaminan. Bacalah dan ikuti instruksi keamanan yang disertakan bersama produk.

PERHATIAN: Untuk menghindari pelepasan muatan listrik statis, bumikan diri Anda dengan menggunakan gelang antistatis atau pegang permukaan logam yang tidak dicat secara berkala yang membumikan untuk membumikan diri Anda sebelum Anda menyentuh komputer untuk melakukan tugas pembongkaran.

PERHATIAN: Tangani semua komponen dan kartu dengan hati-hati. Jangan sentuh komponen atau bagian kontak pada kartu. Pegang kartu pada bagian tepinya atau pada bagian logam braket pemasangan. Pegang komponen seperti prosesor pada bagian tepinya, bukan pada pin-pinnya.

PERHATIAN: Saat Anda mencabut kabel, tarik konektornya atau pada tab tariknya, bukan pada kabel itu sendiri. Beberapa kabel memiliki konektor dengan tab pengunci; jika Anda melepaskan kabel seperti ini, tekan bagian tab pengunci sebelum Anda melepaskan kabel. Saat Anda memisahkan konektor, pastikan konektor selalu berada dalam posisi lurus untuk mencegah pin konektor menjadi bengkok. Selain itu, sebelum Anda menyambungkan kabel, pastikan kedua konektor telah diarahkan dan diluruskan dengan benar.

CATATAN: Warna komputer dan komponen tertentu mungkin terlihat berbeda dari yang ditampilkan pada dokumen ini.

Mematikan komputer Anda — Windows 10

PERHATIAN: Agar data tidak hilang, simpan dan tutup semua file yang terbuka sebelum Anda mematikan komputer Anda atau lepaskan penutup samping.

1 Klik atau ketuk .

2 Klik atau ketuk lalu klik atau ketuk Shut down (Matikan).

CATATAN: Pastikan komputer dan perangkat yang terpasang telah dimatikan. Jika komputer dan perangkat yang terpasang tidak dimatikan secara otomatis saat Anda menonaktifkan sistem pengoperasian Anda, tekan dan tahan tombol daya selama sekitar 6 detik hingga komputer dinonaktifkan.

Sebelum mengerjakan bagian dalam komputer

1 Pastikan permukaan tempat Anda bekerja datar dan bersih agar penutup komputer tidak tergores.
2 Matikan komputer Anda.
3 Jika komputer tersambung ke perangkat dok (tergandeng), lepaskan sambungannya.
4 Lepaskan semua kabel jaringan dari komputer (jika tersedia).

PERHATIAN: Jika komputer Anda memiliki port RJ45, lepaskan kabel jaringan dengan mencabut kabel dari komputer Anda terlebih dahulu.

5 Lepaskan koneksi komputer Anda dan semua perangkat yang terpasang dari outlet listrik.
6 Buka display.
7 Tekan dan tahan tombol daya selama beberapa detik, untuk membumikan board sistem.

PERHATIAN: Agar tidak terkena sengatan listrik, lepaskan selalu komputer dari stopkontak sebelum melakukan Langkah # 8.

PERHATIAN: Untuk menghindari terkena sengatan listrik, gunakan gelang antistatis atau pegang permukaan logam yang tidak dicat, seperti konektor pada bagian belakang komputer secara berkala.

8 Lepaskan ExpressCard atau Smart Card yang terpasang dari slotnya masing-masing.

Setelah mengerjakan bagian dalam komputer

Setelah Anda menyelesaikan setiap prosedur pemasangan kembali, pastikan bahwa Anda telah menyambungkan semua perangkat eksternal, kartu, dan kabel sebelum menyalakan komputer.

PERHATIAN: Untuk mencegah kerusakan pada komputer, gunakan hanya baterai yang dirancang khusus untuk komputer Dell ini. Jangan gunakan baterai yang didesain untuk komputer Dell lainnya.

1 Sambungkan setiap perangkat eksternal, seperti replikator port atau media base, serta pasang kembali setiap kartu, seperti kartu ExpressCard.
2 Sambungkan setiap kabel telepon atau jaringan ke komputer.

PERHATIAN: Untuk menyambungkan kabel jaringan, terlebih dahulu pasang kabel ke dalam perangkat jaringan dan pasang ke dalam komputer.

3 Sambungkan komputer dan semua perangkat yang terpasang ke stopkontak.
4 Nyalakan Komputer.

Teknologi dan komponen

Bagian ini menjelaskan secara rinci tentang teknologi dan komponen yang tersedia pada sistem.

Topik:

• DDR4
- Fitur USB
· HDMI

DDR4

Memori DDR4 (double data rate generasi keempat) adalah penerus berkecepatan tinggi dari teknologi DDR2 dan DDR3 dan memungkinkan hingga 512 GB dalam kapasitas, dibandingkan dengan kapasitas maksimum DDR3 untuk 128 GB per DIMM. DDR4 sinkron dynamic random-access memory merupakan kuni perbedaan dari kedua SDRAM dan DDR untuk mencegah pengguna dari menginstal salah jenis memori ke dalam sistem.

DDR4 membutuhkan 20 persen lebih sedikit atau hanya 1,2 volt, dibandingkan dengan DDR3 yang membutuhkan 1,5 volt daya listrik untuk beroperasi. DDR4 juga mendukung, mode daya-turun baru yang memungkinkan perangkat induk untuk menjadi standby tanpa perlu untuk menyegarkan memori. Mode daya-turun dalam diharapkan dapat mengurangi konsumsi daya siaga dengan 40 sampai 50 persen.

Spesifikasi Utama

Tabel berikut ini mencantumkan perbandingan spesifikasi antara DDR3 dan DDR4:

Tabel 1. DDR3 vs DDR4

Fitur/Opsi DDR3 DDR4 Keuntungan DDR 4
Kerapatan Chip 512 Mb-8 Gb 4 Gb-16 Gb Kapasitas DIMM yang lebih			besar
Keepatan data 800 Mb/detik-2135 Mb/detik 1600 Mb/detik-3200 Mb/detik Migrasi ke I/O dengan			kecepatan lebih tinggi
Tegangan 1,5 V 1,2 V Permintaan daya memori yang			lebih sedikit
Standar tegangan rendah	Ya (DDR3L di 1,35V)	Diantisipasi pada 1,05V	Pengurangan Daya Memori
Internal banks	8	16	Kecepatan data lebih tinggi
Bank groups (BG)	0	4	Akses burst lebih cepat
Input VREF	2 —DQs dan CMD/ADDR	1 — CMD/ADDR	VREFDQ Sekarang Internal
tCK — DLL Diaktifkan	300 Mhz-800 Mhz	667Mhz-1,6Ghz	Kecepatan data lebih tinggi
tCK — DLL Dinonaktifkan	10MHz – 125MHz (opsional)	Tidak terdefinisi hingga 125MHz	DLL-off sekarang didukung penuh
Baca Latensi AL+CL AL+CL Nilai diekspansi
Tulis Latensi AL+CWL AL+CWL Nilai diekspansi
Driver DQ (ALT) 40&Omega 48& Omega Optimal untuk Aplikasi PtP
Bus DQ SSTL15 POD12 Suara dan Daya I/O yang lebih
Nilai RTT (dalam &Omega) 120,60,40,30,20 240,120,80,60,48,40,34		Mendukung kecepatan data	sedikit
RTT tidak diizinkan READ Bursts	Dinonaktifkan selama READ Bursts		yang lebih tinggi
Mode ODT	Nominal, Dynamic	Nominal, Dynamic,Park	Kemudahan penggunaan
Kontrol ODT	Pensinyalan ODT Diperlukan	Pensinyalan ODT Tidak Diperlukan	Mode Kontrol Tambahan; Perubahan Nilai OTF
Multi-Purpose Register	Empat Registers - 1 Didefinisikan, 3 RFU	Empat Registers - 3 Didefinisikan, 1 RFU	Kemudahan Kontrol ODT: Izinkan Perutean Non-ODT, App PtP
Jenis DIMM RDIMM, LRDIMM, UDIMM, SODIMM		RDIMM, LRDIMM, UDIMM, SODIMM	Menyediakan Additional Specialty Readout
Pin DIMM	240 (R, LR, U); 204 (SODIMM)	288 (R, LR, U); 260 (SODIMM)
RAS	ECC	CRC, Keseimbangan, Kemampuan Pengalamatan, GDM	Fitur RAS lebih lanjut; integritas data yang disempurnakan

Rincian DDR4

Ada perbedaan halus antara modul memori DDR3 dan DDR4, seperti yang tercantum di bawah ini.

Perbedaan notch kunci

Kunci notch pada modul DDR4 di lokasi yang berbeda dari kunci notch pada modul DDR3. Kedua notch berada di tepi penyisipan, tapi lokasi notch pada DDR4 sedikit berbeda, untuk mencegah modul dari yang diinstal ke dalam papan atau platform yang tidak kompatibel.

Angka 1. Perbedaan Notch

Ketebalan yang ditingkatkan

Modul DDR4 lebih tebal sedikit dari DDR3, untuk mengakomodasi lapisan lebih sinyal.

Angka 2. Perbedaan ketebalan

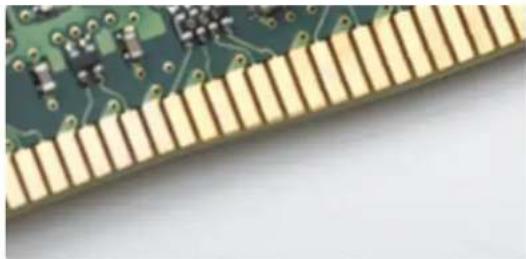

Tepian melengkung

Modul DDR4 memiliki fitur tepian melengkung untuk membantu pemasukan dan meringankan tekanan pada PCB selama pemasangan memori.

Angka 3. Tepian melengkung

Fitur USB

Universal Serial Bus, atau USB, diperkenalkan pada tahun 1996. USB secara dramatis menyederhanakan koneksi antara komputer host dan perangkat periferal seperti mouse, keyboard, driver eksternal, dan printer.

Mari kita melihat sekilas tentang evolusi USB dengan merujuk ke tabel di bawah ini.

Tabel 2. Evolusi USB

Tipe Kecepatan Transfer	Data Kategori Tahun Perkenalan
USB 3.0/USB 3.1 Gen 15	Gbps Kecepatan Super 2010
USB 2.0 480 Mbps Kecepatan Tinggi 2000
USB 3.1 Gen 2 10 Gbps Kecepatan Super 2013

Selama bertahun-tahun, USB 2.0 telah tertanam kuat sebagai standar antarmuka de facto di dunia PC dengan sekitar 6 miliar perangkat yang dijual, namun kebutuhan untuk kecepatan tumbuh dengan yang lebih cepat dengan tuntutan perangkat keras dan kebutuhan bandwidth yang semakin besar. USB 3.0/USB 3.1 Gen 1 akhirnya memiliki jawaban untuk tuntutan konsumen dengan secara teoritis 10 kali lebih cepat dari pendahulunya. Singkatnya, USB 3.1 Gen 1 fitur adalah sebagai berikut:

• Laju transfer yang lebih tinggi (hingga 5 Gbps)
- Peningkatan daya bus maksimum dan peningkatan penarikan arus perangkat untuk mengakomodasi perangkat yang memerlukan banyak daya
• Fitur manajemen daya yang baru
• Transfer data duplex-penuh dan mendukung jenis transfer yang baru

• Kompatibilitas terhadap versi sebelumnya, USB 2.0
  • Konektor dan kabel baru

Topik di bawah ini mencakup beberapa pertanyaan umum yang ditanyakan mengenai USB 3.0./USB 3.1 Gen 1.

Kecepatan

Saat ini, ada 3 mode kecepatan didefinisikan oleh spesifikasi terbaru USB 3.0/ SB 3.1 Gen 1. Mereka adalah Super Speed, Hi-Speed dan Full Speed. Modus SuperSpeed baru memiliki tingkatan transfer 4,8 Gbps. Sementara spesifikasi mempertahankan mode USB Hi-Speed, dan Full Speed-, umumnya dikenal sebagai USB 2.0 dan 1.1 masing-masing, mode lebih lambat masih beroperasi pada 480 Mbps dan 12 Mbps masing-masing dan disimpan untuk mempertahankan kompatibilitas di bawahnya.

USB 3.0/USB 3.1 Gen 1 mencapai kinerja yang jauh lebih tinggi dengan adanya perubahan teknis di bawah ini:

• Bus fisik tambahan yang ditambahkan bersamaan dengan bus USB 2.0 yang sudah ada (merujuklah ke gambar di bawah ini).
- USB 2.0 sebelumnya memiliki empat buah kabel (daya, arde, dan sepasang kabel untuk data diferensial); USB 3.0/USB 3.1 Gen 1 menambahkan empat buah kabel lagi, yaitu dua pasang untuk sinyal diferensial; (menerima dan memancarkan) sehingga total ada delapan koneksi di dalam konektor dan pengaturan kabelnya.
- USB 3.0/USB 3.1 Gen 1 menggunakan antarmuka data dua arah, bukan pengaturan USB 2.0 setengah-duplex. Hal ini memberikan peningkatan 10 kali lipat dalam bandwidth secara teoritis.

Saat ini, dengan semakin meningkatnya tuntutan pada transfer data dengan konten video beresolusi tinggi, perangkat penyimpanan terabyte, jumlah megapiksel yang tinggi pada kamera digital dll, USB 2.0 mungkin tidak cukup cepat. Selanjutnya, tidak ada koneksi USB 2.0 yang bisa cukup dekat dengan hasil akhir maksimum 480 Mbps secara teoritis, membuat transfer data sekitar 320 Mbps (40 MB/s) — yang maksimal sebenarnya di dunia nyata. Demikian pula, USB 3.0/USB 3.1 Gen 1 koneksi tidak akan pernah mencapai 4,8 Gbps. Kita mungkin akan melihat tingkat maksimum dunia nyata dari 400 MB / s dengan overhead. Pada kecepatan ini, USB 3.0/USB 3.1 Gen 1 adalah perbaikan 10x lebih USB 2.0.

Aplikasi

USB 3.0/USB 3.1 Gen 1 membuka dan menyediakan lebih banyak ruang kepala untuk perangkat untuk memberikan pengalaman lebih baik secara keseluruhan. Dimana video USB hampir tidak ditoleransi sebelumnya (baik dari resolusi, latensi, dan perspektif kompresi video maksimum), mudah untuk membayangkan bahwa dengan 5-10 kali bandwidth yang tersedia, USB solusi video harus bekerja dengan jauh lebih baik. Single-link DVI membutuhkan hampir 2 Gbps throughput. Dimana 480 Mbps itu membatasi, 5 Gbps lebih dari menjanjikan.

Dengan kecepatan 4,8 Gbps yang dijanjikan, standar akan menemukan jalan ke beberapa produk yang sebelumnya bukan merupakan wilayah USB, seperti sistem penyimpanan RAID eksternal.

Daftar di bawah ini adalah beberapa produk USB 3.0/USB 3.1 Gen 1 SuperSpeed yang tersedia:

• Layar Eksternal USB 3.0/USB 3.1 Gen 1 Hard Disk
  • USB 3.0/USB 3.1 Gen 1 Hard Disk Portabel
  • USB 3.0/USB 3.1 Gen 1 Drive Docks & Adaptor
  • USB 3.0/USB 3.1 Gen 1 Flash Drives & Pembaca
  • USB 3.0/USB 3.1 Gen 1 Solid-state Drives
  • USB 3.0/USB 3.1 Gen 1 RAIDs
• Drive Media Optik
  • Perangkat Multimedia
  • Jaringan
  • USB 3.0/USB 3.1 Gen 1 Kartu Adaptor & Hubs

Kompatibilitas

Kabar baiknya adalah bahwa USB 3.0/USB 3.1 Gen 1 telah direncanakan dari awal untuk berdampingan dengan USB 2.0. Pertama-tama, sementara USB 3.0/USB 3.1 Gen 1 menentukan koneksi fisik baru dan dengan demikian kabel baru untuk mengambil keuntungan dari tinggi kemampuan kecepatan protokol baru, konektor sendiri tetap berbentuk persegi panjang yang sama dengan empat USB 2.0 kontak di tepat lokasi yang sama seperti sebelumnya. Lima koneksi baru untuk membawa menerima dan data yang dikirimkan secara independen yang hadir pada USB 3.0/USB 3.1 Gen 1 kabel dan hanya datang ke dalam kontak ketika terhubung ke koneksi USB SuperSpeed yang tepat.

Windows 8/10 akan membawa dukungan asli untuk pengendali USB 3.1 Gen 1. Hal ini berbeda dengan versi sebelumnya dari Windows, yang terus membutuhkan perangkat terpisah untuk pengendali USB 3.0/USB 3.1 Gen 1 pengendali.

Microsoft mengumumkan bahwa Windows 7 akan memiliki dukungan USB 3.1 Gen 1, mungkin tidak pada rilis langsung, tetapi dalam Service Pack berikutnya atau versi pembaruan. Hal ini tidak keluar dari pertanyaan untuk berpikir bahwa setelah rilis sukses dari USB 3.0/USB 3.1 Gen 1 dukungan di Windows 7, dukungan SuperSpeed akan mengikuti ke bawah ke Vista. Microsoft telah mengkonfirmasi ini dengan menyatakan bahwa sebagian besar mitra mereka berbagi pendapat yang Vista juga harus mendukung USB 3.0/USB 3.1 Gen 1.

HDMI

Topik ini menjelaskan tentang HDMI 1.4/2.0 dan fitur-fiturnya beserta dengan keuntungannya.

HDMI (High-Definition Multimedia Interface) adalah antarmuka audio/video yang didukung industri, tidak terkompresi, semua digital. HDMI menyediakan antarmuka antara sumber audio/video digital yang kompatibel, seperti DVD player, atau penerima A/V dan audio digital yang kompatibel dan / atau monitor video, seperti TV digital (DTV). Penerapan yang ditujukan untuk HDMI adalah TV, dan pemutar DVD. Keuntungan utama adalah pengurangan kabel dan ketentuan perlindungan konten. HDMI mendukung video standar, disempurnakan, atau resolusi tinggi, ditambah audio multisambungan digital pada kabel tunggal.

CATATAN HDMI 1.4 akan menyediakan dukungan audio saluran 5.1.

Fitur-Fitur HDMI 1.4 - HDMI 2.0

• HDMI Ethernet Channel (Saluran Ethernet HDMI) - Menambahkan jaringan kecepatan tinggi ke suatu tautan HDMI, memungkinkan pengguna untuk memanfaatkan sepenuhnya perangkat yang didukung IP tanpa memerlukan kabel Ethernet terpisah
• Audio Return Channel (Saluran Kembali Audio) - Memungkinkan TV yang terhubung ke HDMI yang memiliki tuner terintegrasi di dalamnya untuk mengirimkan "upstream" data audio ke sistem audio sekeliling, menghilangkan kebutuhan akan kabel audio terpisah
• 3D - Menetapkan protokol input/output untuk format video 3D utama, yang memungkinkan untuk memainkan game 3D dan menggunakan aplikasi home theater 3D

• Content Type (Jenis Konten) - Pengaturan sinyal waktu nyata antara display dan perangkat sumber, memungkinkan TV untuk mengoptimalkan pengaturan gambar berdasarkan jenis konten

• Ruang Warna Tambahan - Menambahkan dukungan untuk mode warna tambahan yang digunakan dalam fotografi digital dan grafis komputer

• 4K Support (Dukungan 4K) - Memungkinkan resolusi video yang jauh melebihi 1080p, mendukung display generasi terbaru yang akan menandingi sistem Digital Cinema yang digunakan dalam beberapa bioskop komersial
• HDMI Micro Connector (Konektor Mlkro HMDI) - Sebuah konektor baru yang berukuran lebih kecil untuk telepon dan perangkat portabel lainnya, mendukung resolusi video hingga 1080p
• Automotive Connection System (Sistem Koneksi Otomotif) - Kabel dan konektor baru untuk sistem video otomotif yang didesain untuk memenuhi kebutuhan yang unik dari lingkungan bermotor sambil memberikan kualitas HD yang sebenarnya

Keuntungan HDMI

• Kualitas HDMI mentransferkan video dan audio digital yang tidak dikompresi untuk memberikan kualitas gambar yang paling tinggi, paling jernih
• Rendah biaya HDMI menyediakan kualitas dan fungsional antarmuka digital sambil juga mendukung format video yang tidak dikompresi dalam cara yang sederhana dan hemat biaya
• Audio HDMI mendukung beberapa format audio, dari stereo standar hingga suara sekeliling multisaluran
• HDMI menggabungkan video dan audio multisaluran ke dalam suatu kabel tunggal, menghilangkan biaya yang besar, kerumitan, dan kebingungan karena banyaknya kabel seperti yang saat ini digunakan dalam sistem A/V
• HDMI mendukung komunikasi antar sumber video (seperti pemutar video) dan DTV, memungkinkan fungsionalitas baru

Alat bantu yang direkomendasikan

Prosedur dalam dokumen ini meminta Anda menyediakan alat bantu berikut:

- Obeng Phillips #0

- Obeng Phillips #1

Daftar ukuran sekrup

Tabel 3. OptiPlex 7760 All-in-One

Komponen Jenis sekrup Jumlah Gambar sekrup
Pelindung board sistem M3x5 5

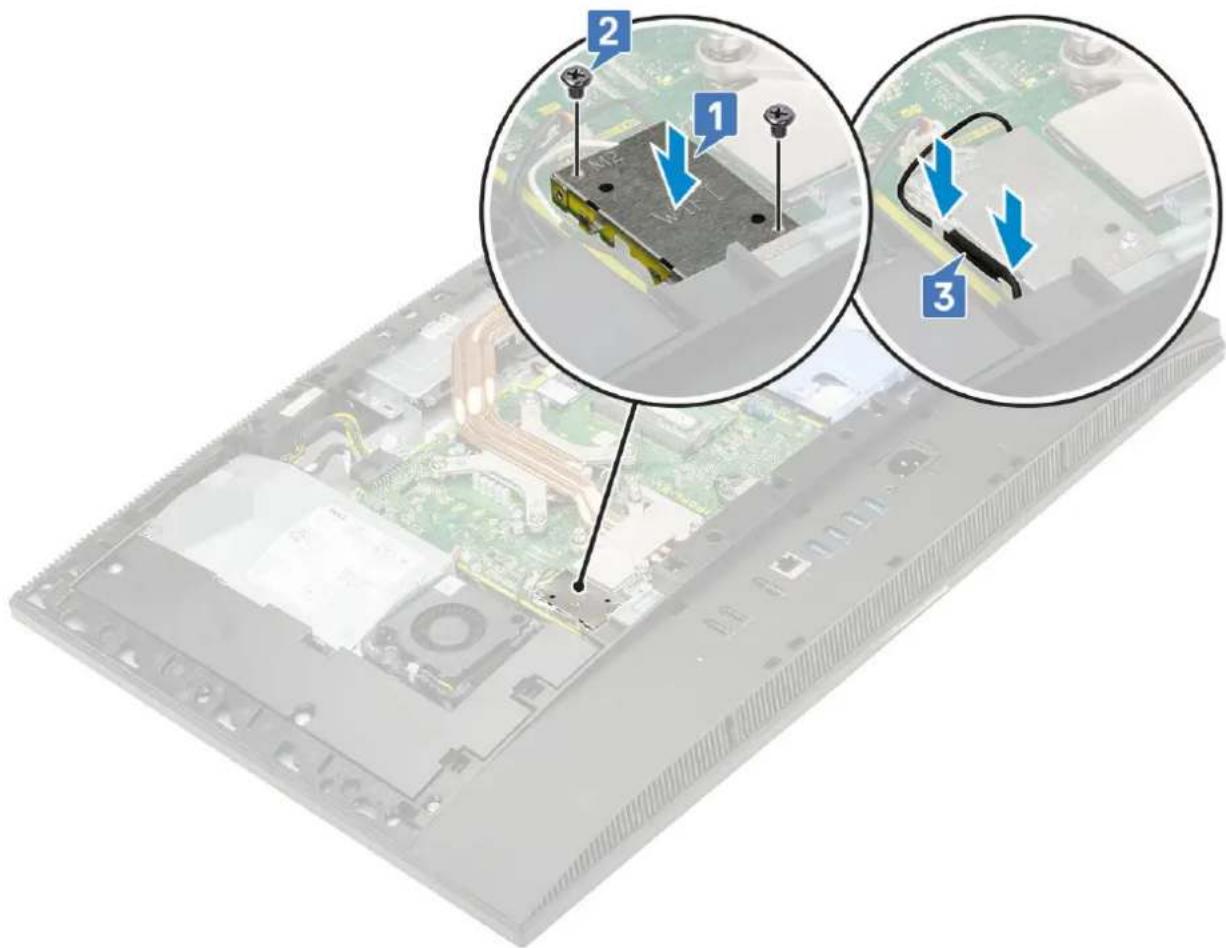

pelindung kartu WLAN M2x2,5 2
kartu WLAN M2x2,5 1

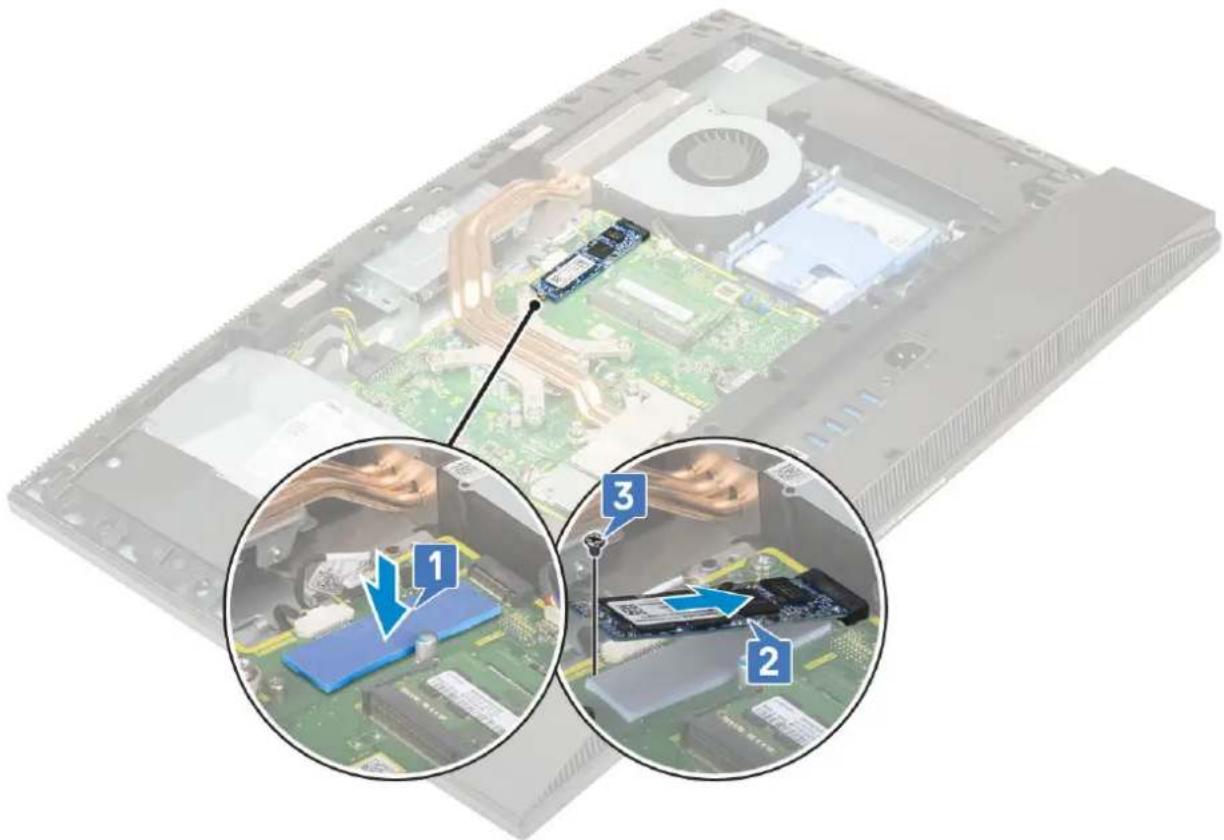

Solid-state drive/kartu Intel Optane	M2x2,5 1

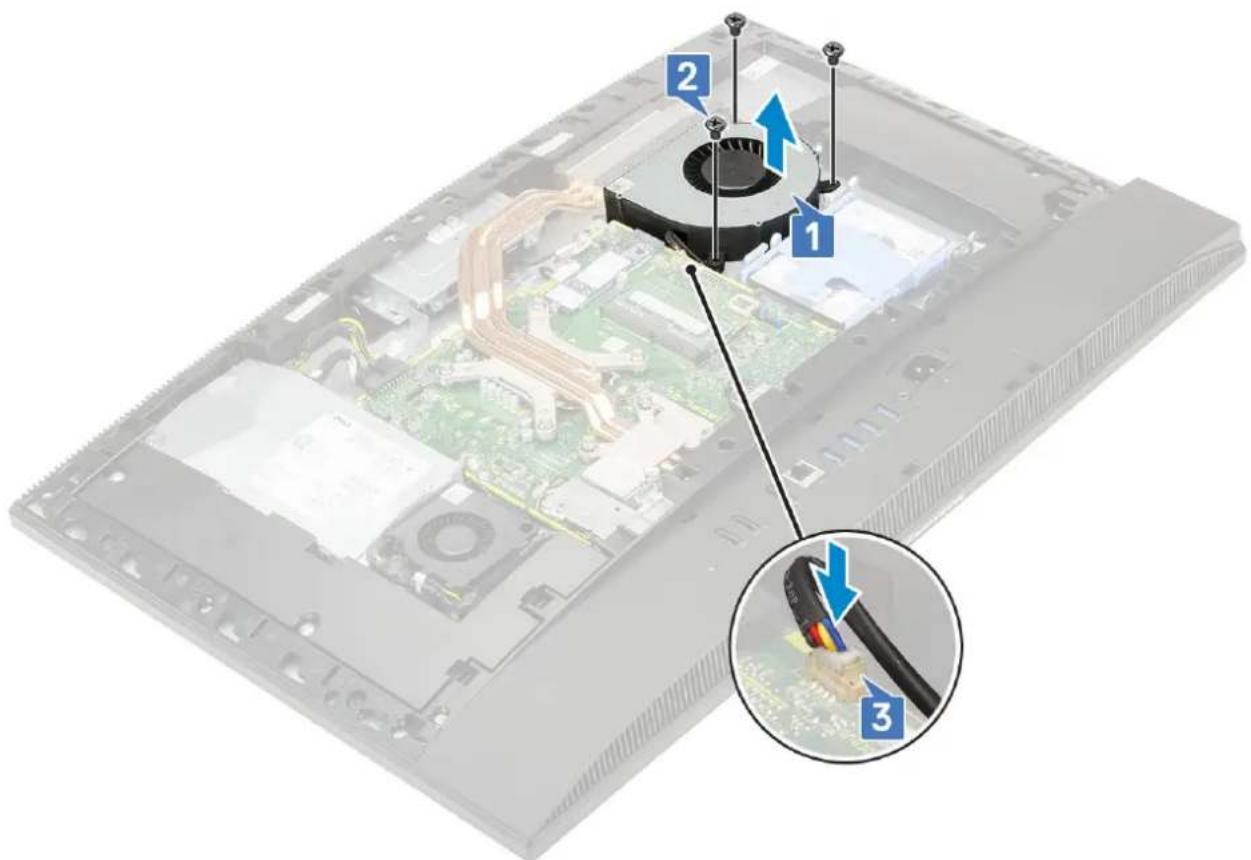

Kipas Sistem M3x5 3

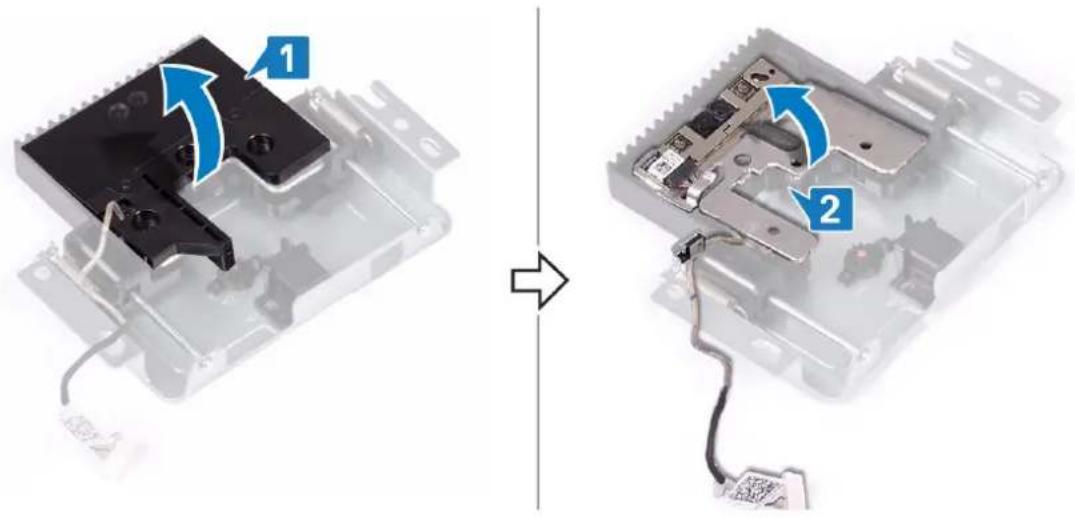

Unit kamera menyembul M3x5 2
Penutup unit kamera menyembul M3x5 2
Bezel kamera menyembul M3x5 3

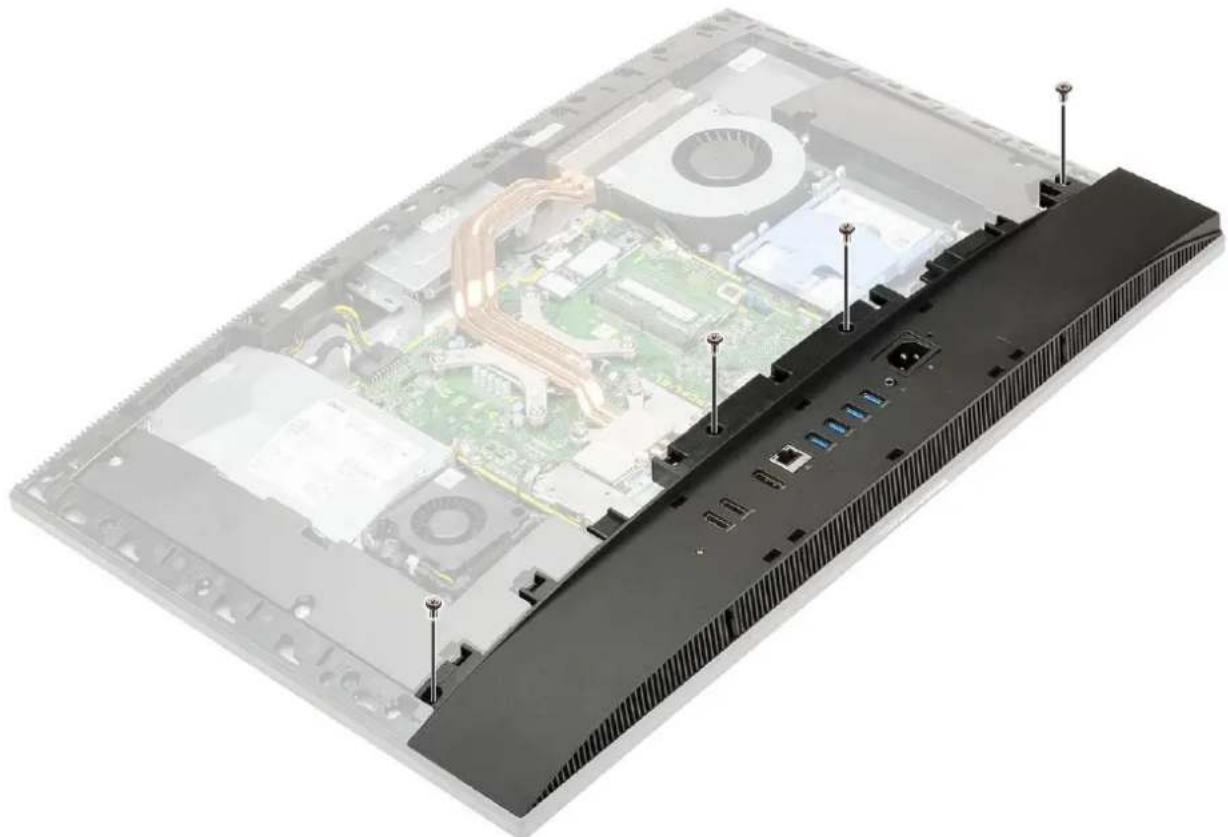

Penutup bawah	M3x5 2
		2

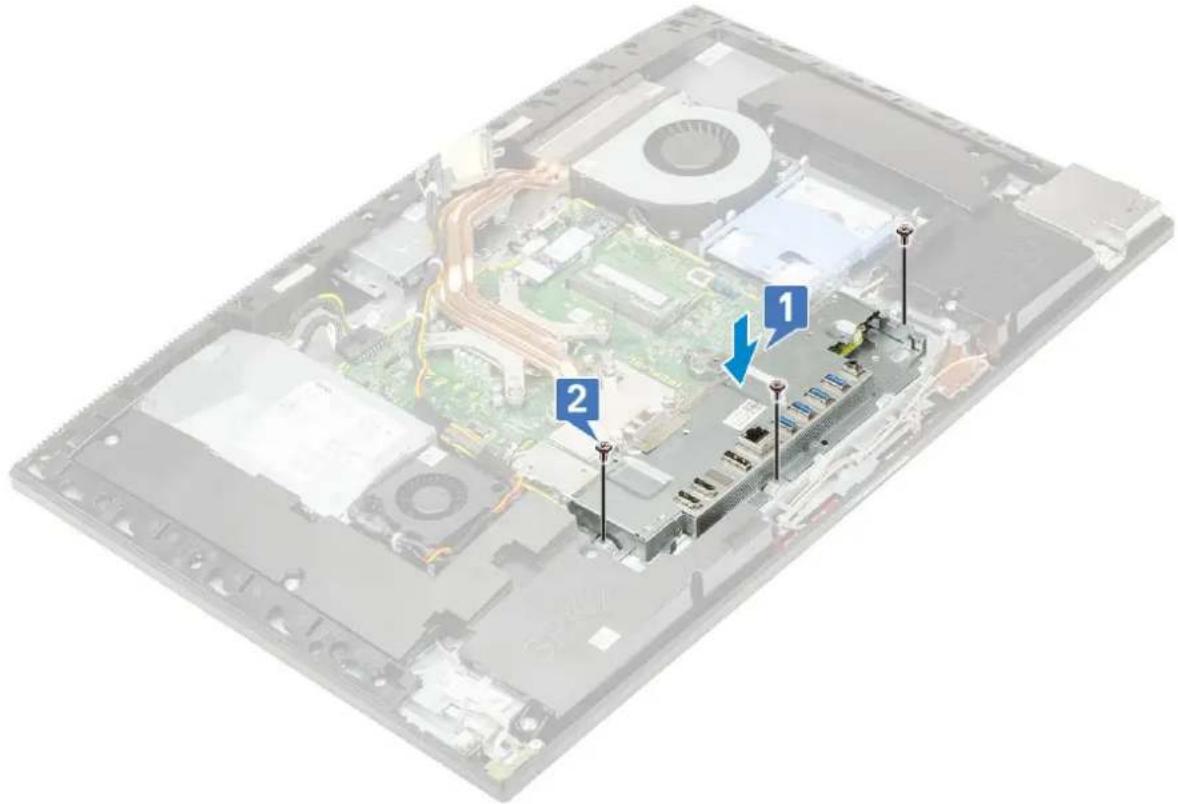

braket I/O	M3x5 3
Mikrofon (4 modul)	M2x2,5 4

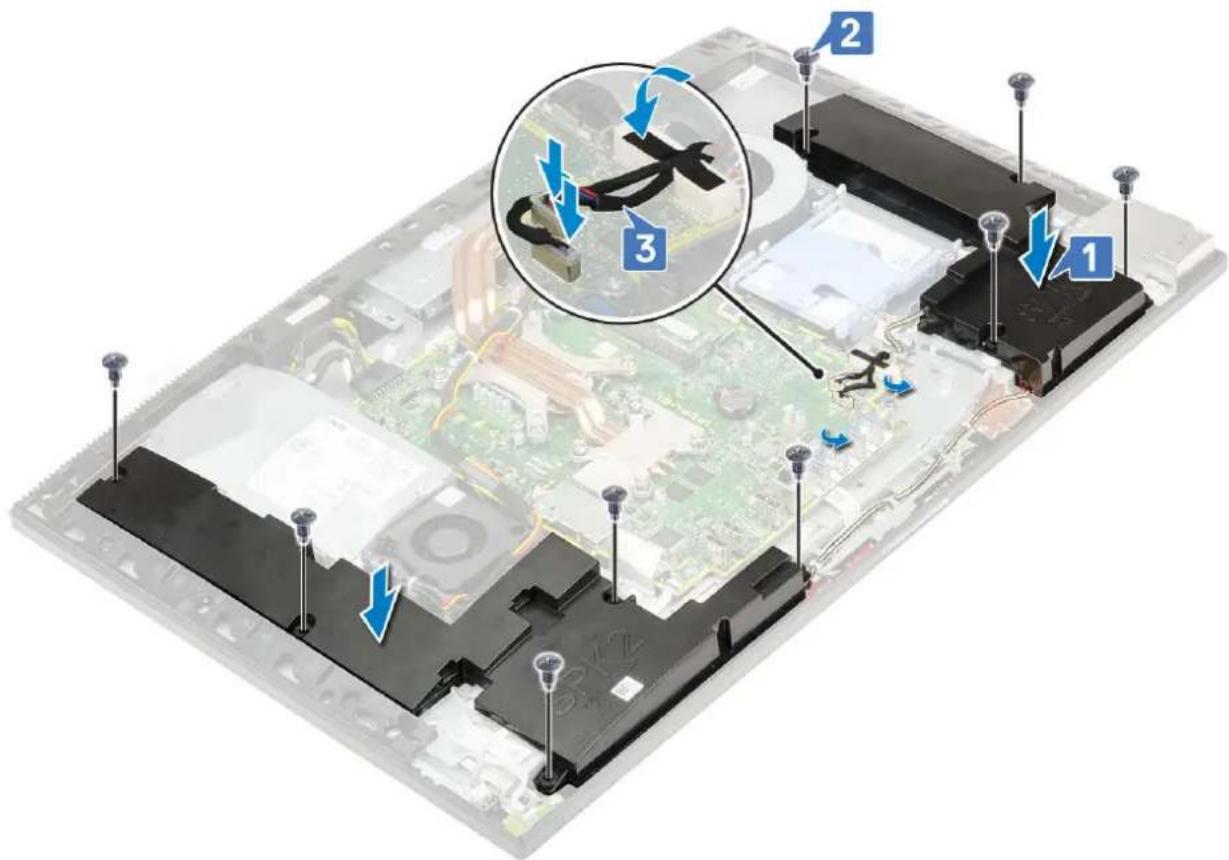

Speaker M3x4+7.1	9
Board tombol daya	M3x5 1
pelindung board-I/O	M3x5 2
Board I/O	M2,5x3,5	2
Port headset M3x5 1

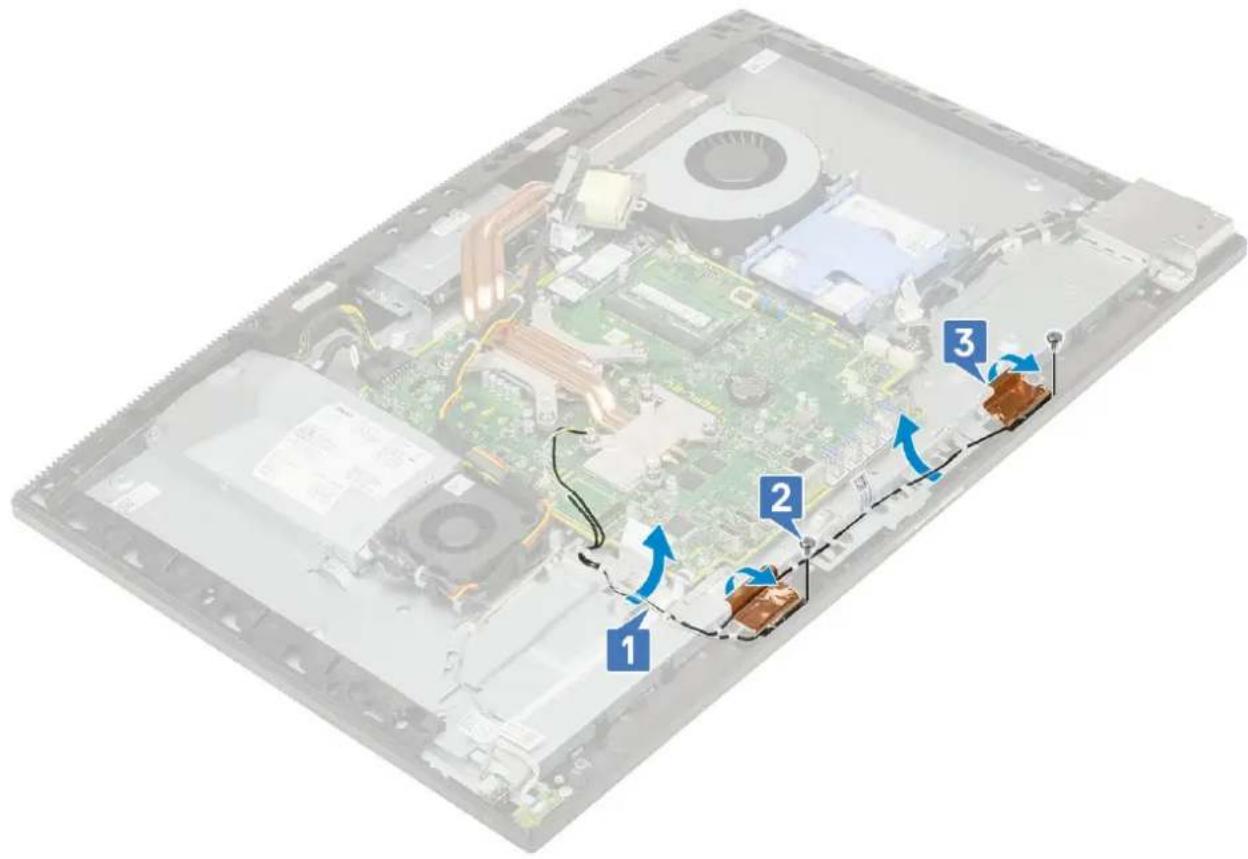

Antena (2 modul) M2x2,5 2
Board sistem M3x5 9
kabel PSU M3x5 1
Panel display M3x5 12

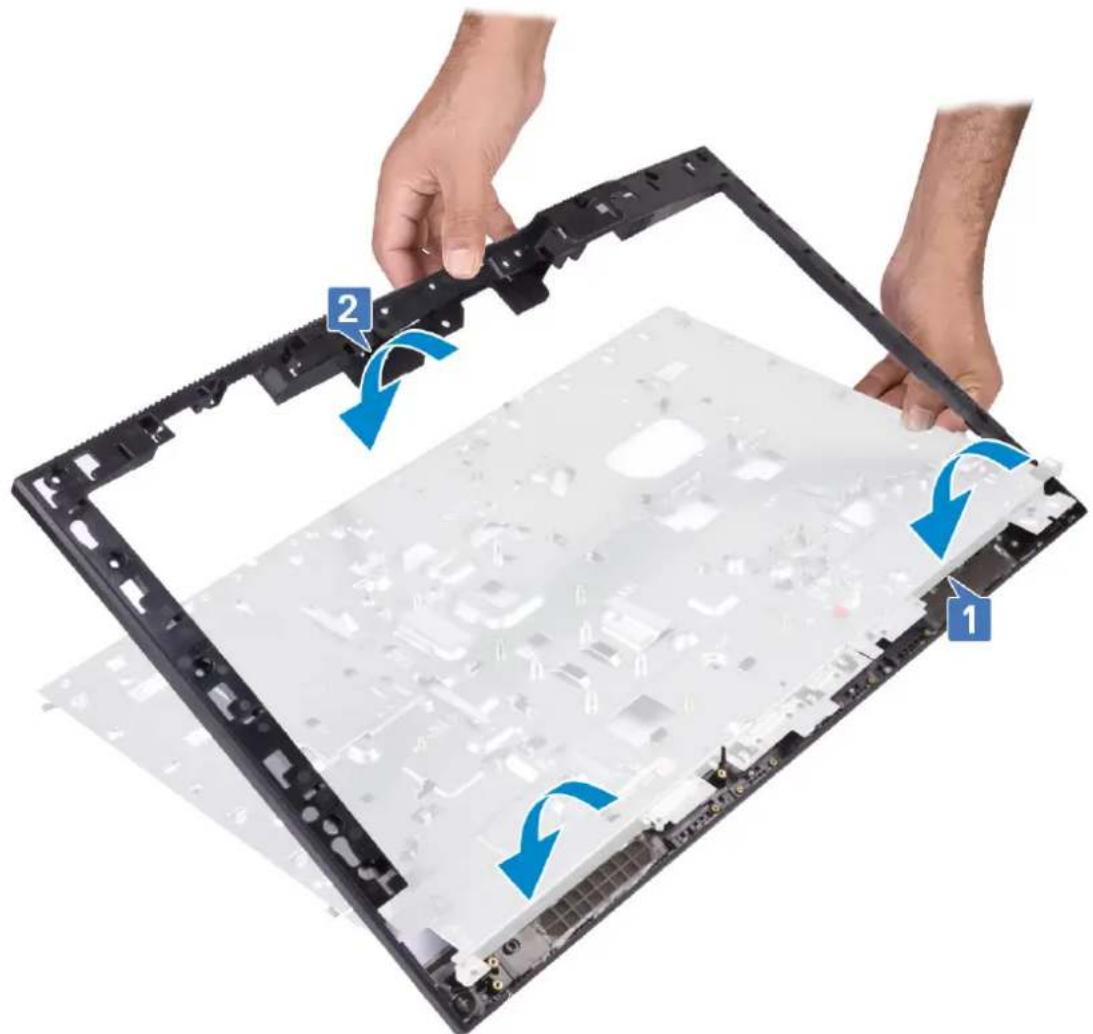

Rangka tengah M3x5 16
PSU M3x5 1
kipas PSU M3x5 2
Penutup kabel M3x9 1

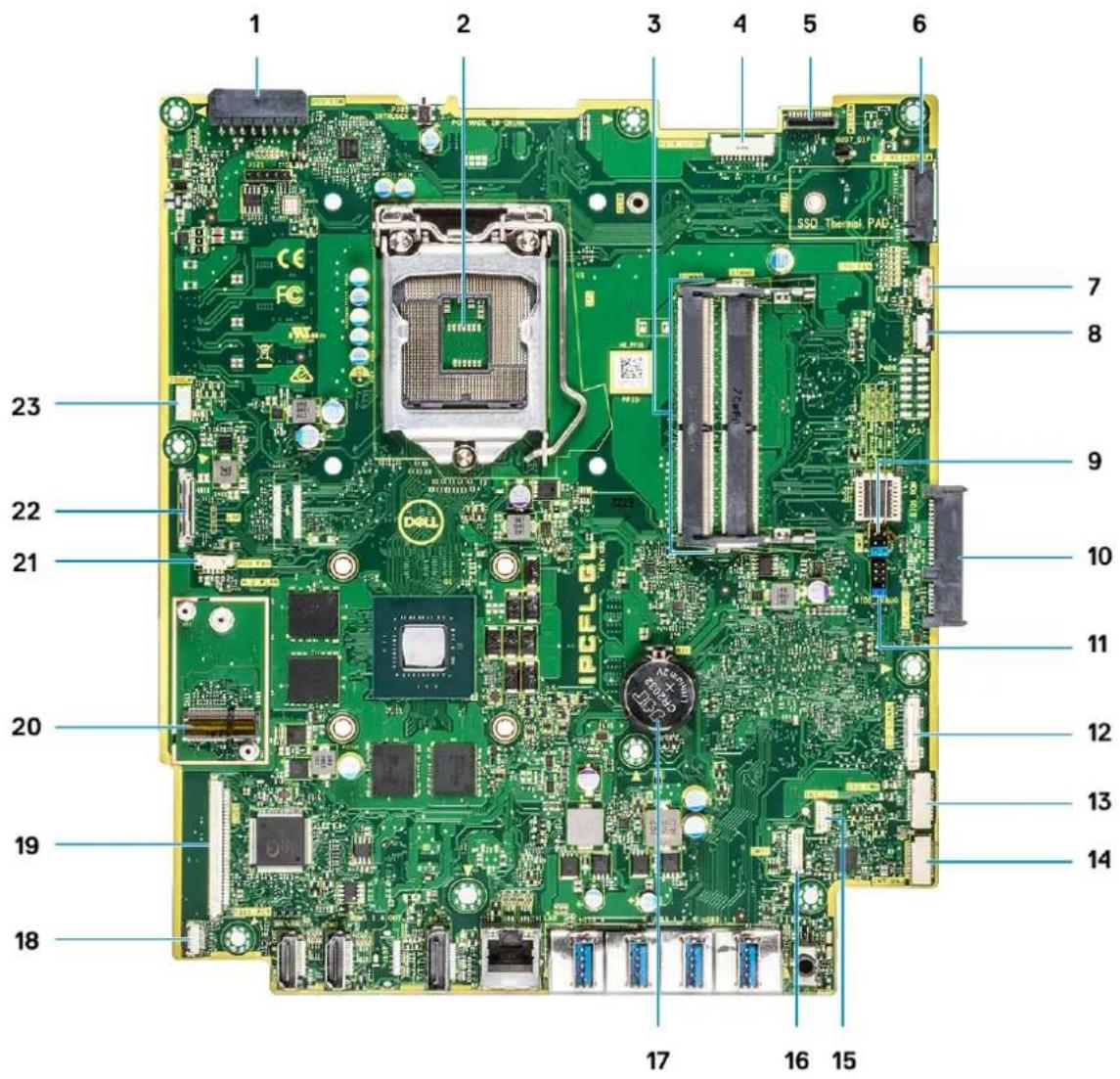

Tata letak board sistem

OptiPlex 7760 All-in-One

1 Konektor daya PSU 2 Prosesor

3 Slot memori 4 Konektor lampu latar

5 Konektor webcam 6 Slot M.2 PCIe/SATA

7 Konektor kipas sistem 8 LPC_Debug

9 Jumper mode Servis/Jumper hapus Kata Sandi/Jumper hapus CMOS

11 Header SPI 12 Konektor SIO_sinyal

13 Konektor SIO_daya 14 Konektor UAJ

15 Konektor INT_SPK

17 Baterai sel berbentuk koin

19 konektor LVDS

21 kipas PSU

23 Konektor kabel layar sentuh

10 konektor SATA HDD

16 Konektor DMIC

18 Konektor tombol board daya

20 Slot M.2 WLAN

22 Konektor kabel eDP

Kaki-kaki karet

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2 Cungkil kaki karet di pinggiran bawah dari dasar unit display dan tarik keluar.

1 Sejajarkan kaki karet dengan slot pada dasar unit display dan dorong dengan kuat sampai terpasag pada tempatnya.

2 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Penutup kabel - opsional

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2 Lepaskan sekrup tunggal (M3x5) yang menahan penutup kabel ke penutup bawah [1].
3 Angkat penutup kabel keluar dari penutup bawah [2].

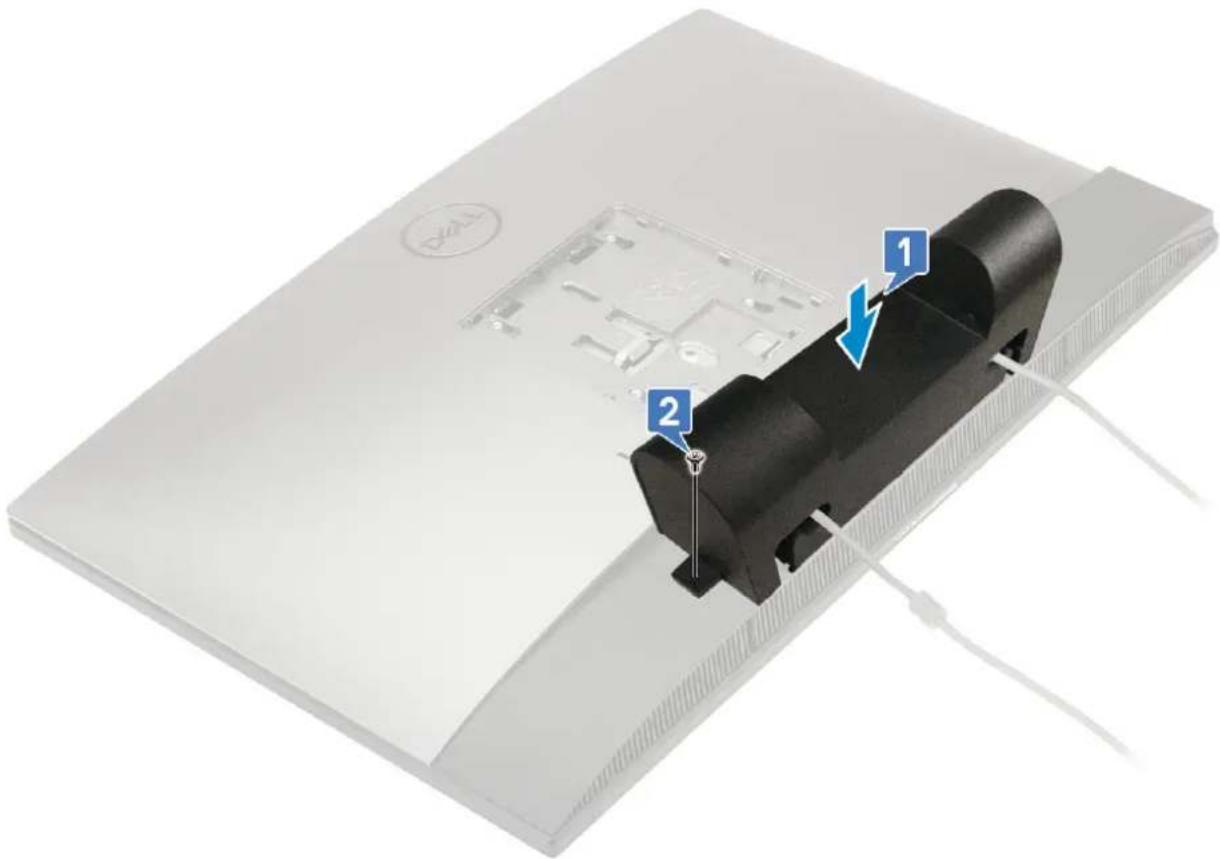

1 Tempatkan penutup kabel pada penutup bawah [1].
2 Pasang kembali sekrup tunggal yang menahan penutup kabel ke penutup bawah [2].

3 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Penyangga

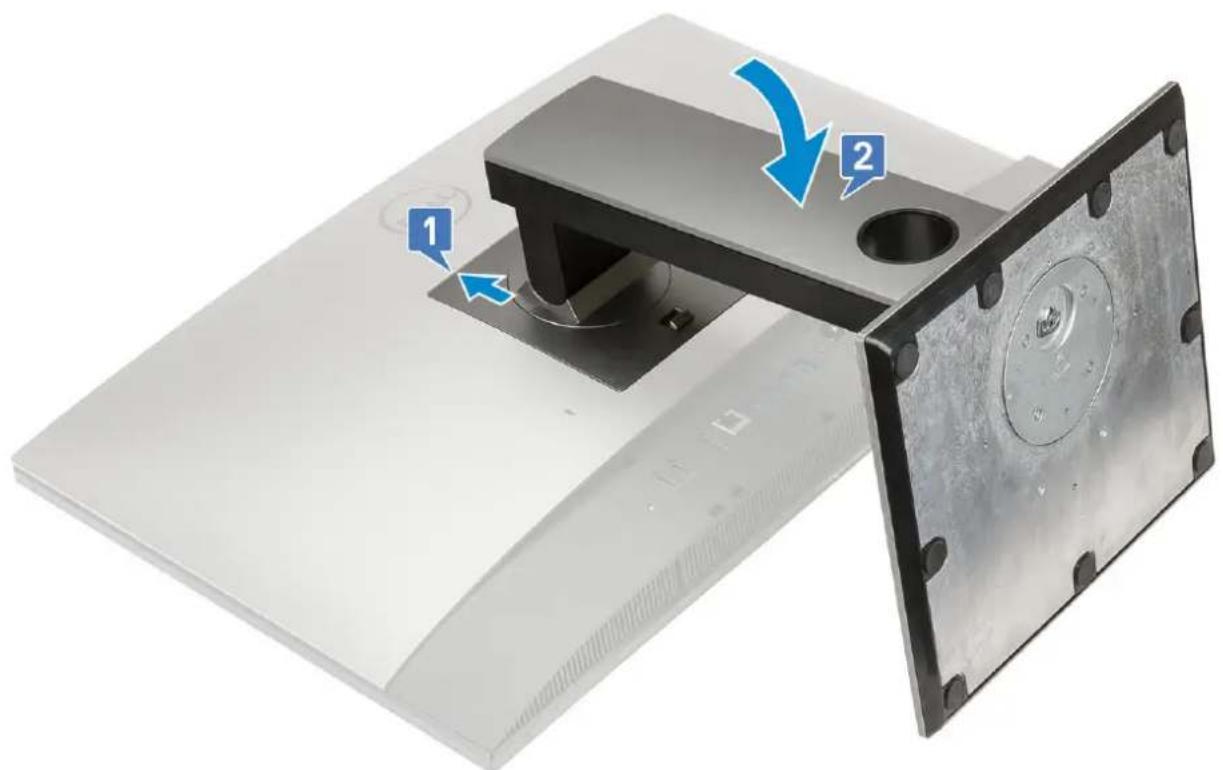

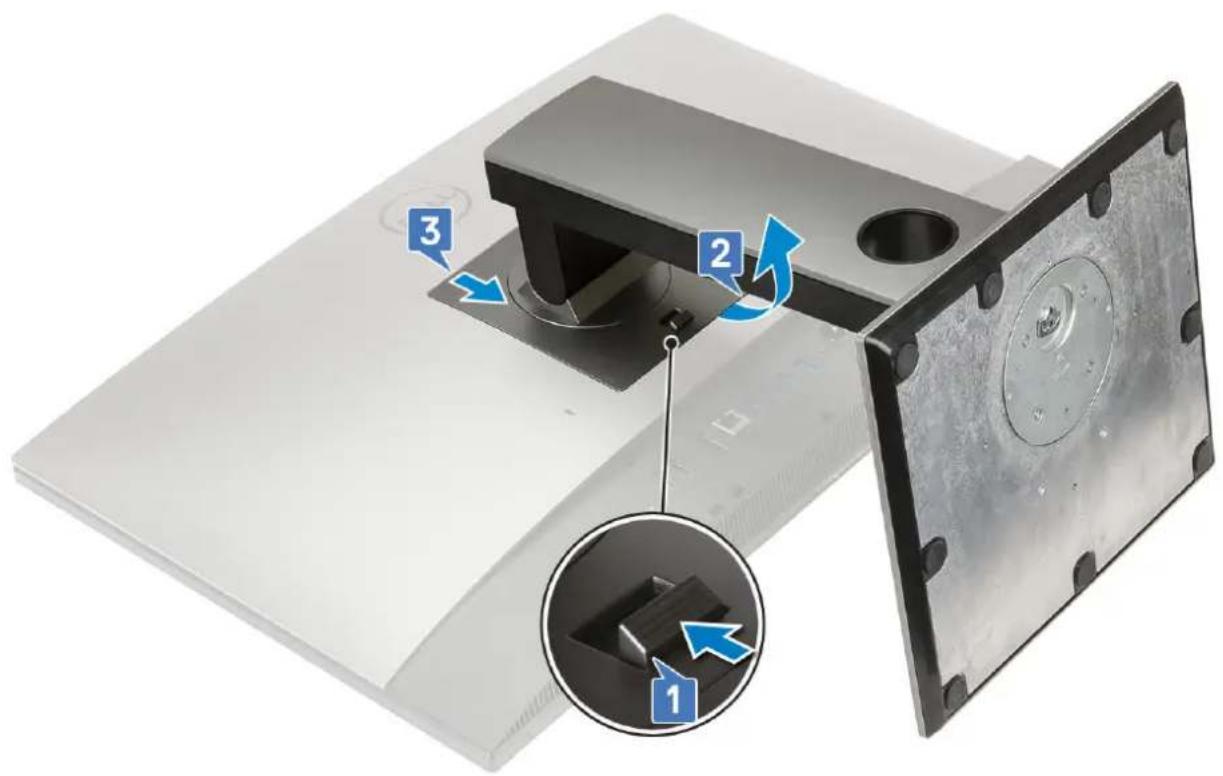

Melepaskan dudukan

Prosedur berikut hanya berlaku untuk sistem yang dikirimkan dengan Penyangga yang tingginya dapat disesuaikan (HAS) :

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2 Untuk menghindari kerusakan pada display, letakkan sistem pada permukaan yang datar, lembut, dan bersih.

3 Untuk melepaskan penyangga:

a Tekan dan geser tab pelepas ke depan pada penutup [1].
b Tahan tab dalam posisi pelepasan dan angkat penyangga ke atas [2].
c Geser ke bawah untuk mengangkat penyangga keluar dari penutup belakang [3].

Prosedur berikut hanya berlaku untuk sistem yang dikirimkan dengan Penyangga yang tingginya dapat disesuaikan (HAS) :

1 Untuk memasang penyangga:

a Sejajarkan tab pada penyangga [1].
b Pasang penyangga ke dalam tempatnya pada penutup belakang [2].

2 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

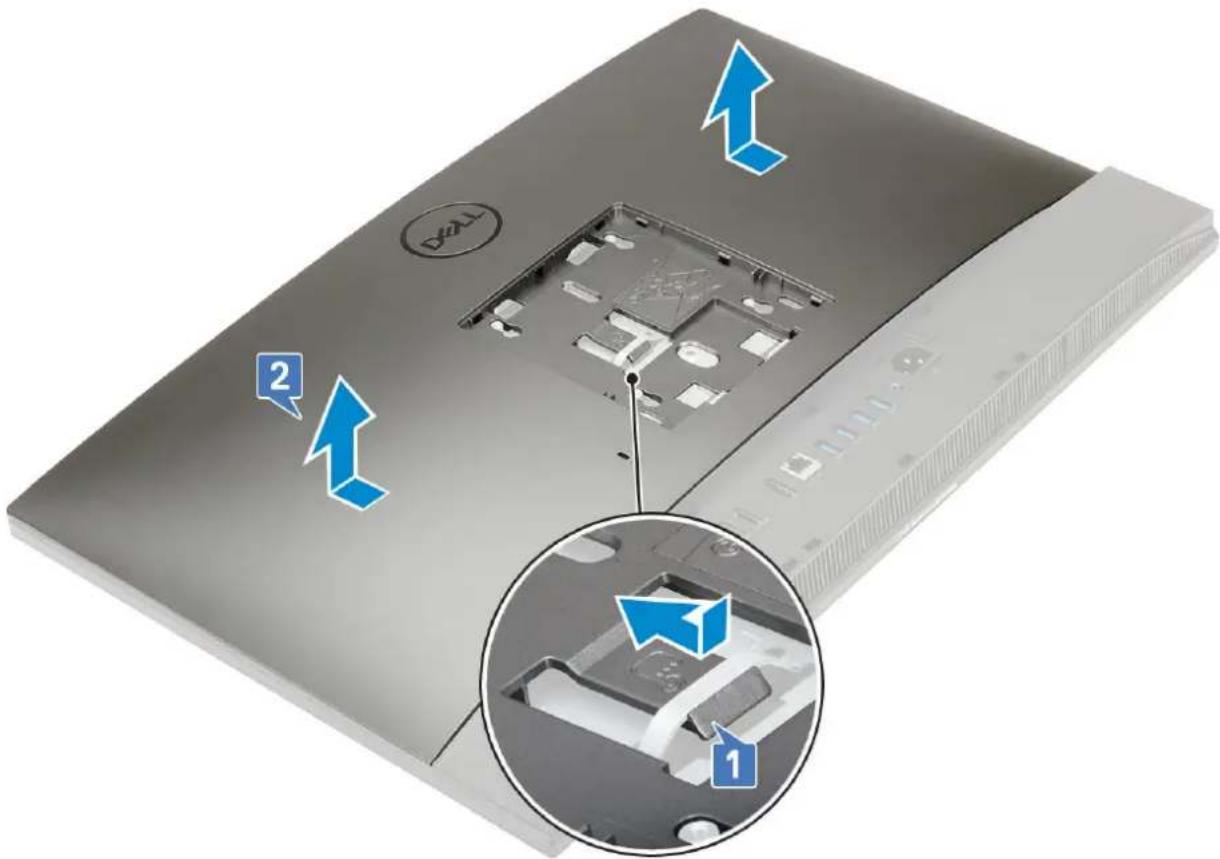

Penutup belakang

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2 Lepaskan Penyangga.
3 Tekan dan tahan tab pada penutup belakang untuk melepaskannya dari kait pada pelindung board sistem dan geser penutup belakang dalam arah yang ditunjukkan untuk melepaskannya dari rangka tengah [1].
4 Angkat penutup belakang dari rangka tengah dan pelindung board sistem [2].

Memasang penutup belakang

4 Memasang Penyangga.
5 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Hard Disk

Melepaskan unit hard disk

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2 Lepaskan komponen berikut ini:

a Penyangga

b Penutup belakang

3 Untuk melepaskan unit hard disk:

a Tekan ke bawah tab yang menahan unit hard disk ke pelindung board sistem [1].
b Geser dan angkat unit hard disk dari slot pada dasar unit display [2].

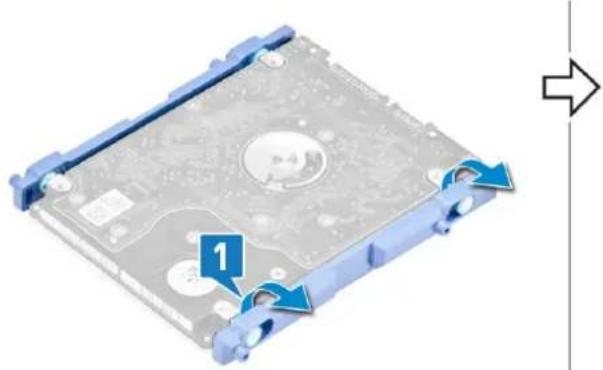

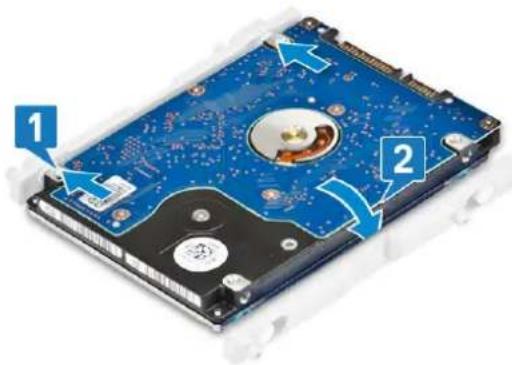

a Cungkil tab pada braket hard disk dari slotnya pada hard disk [1].

b Geser hard disk dan angkat keluar dari braket [2].

1 Untuk memasang braket hard disk:

a Sejajarkan tab pada braket hard disk dengan slot pada hard disk [1].

b Lenturkan braket hard disk, dan pasang kembali sisa tab pada braket hard disk dengan slot pada hard disk.

2 Untuk memasang unit hard disk:

4 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Modul memori

Melepaskan modul memori

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2 Lepaskan komponen berikut ini:

a Penyangga

b Penutup belakang

3 Untuk menemukan modul memori pada board sistem, cungkil pintu DIMM pada pelindung board sistem [1].
4 Cungkil klip penahan di setiap ujung slot modul memori hingga modul memori menyembul [2].
5 Angkat modul memori dari slot modul memori [3].

① CATATAN: Tergantung pada konfigurasi yang dipesan, sistem Anda mungkin memiliki hingga dua modul memori yang dipasang pada board sistem.

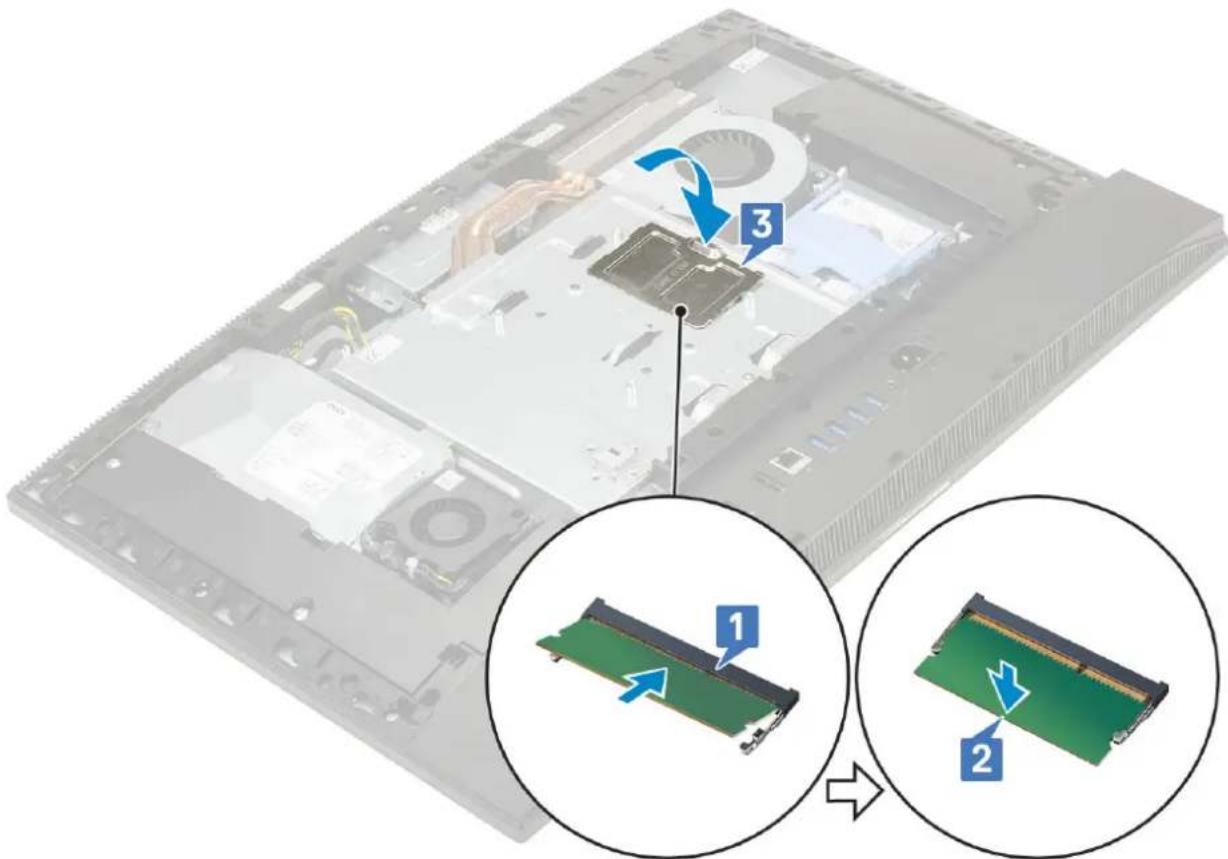

1 Sejajarkan takik pada modul memori dengan tab pada slot modul memori dan geser modul tersebut ke dalam slot dengan cara memiringkannya [1].
2 Tekan modul memori ke bawah hingga terpasang pada tempatnya ditandai dengan bunyi klik [2].

3 Sejajarkan tab pada pintu DIMM dengan slot pada pelindung board sistem dan masukkan pada tempatnya.
4 Pasang komponen berikut:

a Penutup belakang

b Penyangga

5 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Pelindung board sistem

Melepaskan pelindung board sistem

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2 Lepaskan komponen berikut ini:

a Penyangga

b Penutup belakang

3 Lepaskan lima sekrup (M3x5) yang menahan pelindung board sistem ke dasar unit display [1].
4 Angkat pelindung board sistem keluar dari dasar unit display [2].

1 Tempatkan pelindung board sistem pada board sistem.
2 Sejajarkan slot pada pelindung board sistem dengan slot pada dasar unit display [1].
3 Pasang kembali lima sekrup (M3x5) yang menahan pelindung board sistem ke dasar unit display [2].

5 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Intel Optane

Melepaskan kartu Intel Optane

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2 Lepaskan komponen berikut ini:

a Penyangga
b Penutup belakang
c Pelindung board sistem

3 Lepaskan sekrup (M2) yang menahan kartu Intel Optane ke board sistem [1].
4 Geser dan lepaskan kartu Intel Optane dari slot kartu pada board sistem [2].
5 Melepaskan bantalan termal [3].

1 Pasang kembali bantalan termal pada garis persegi panjang yang ditandai pada board sistem [1].
2 Masukkan kartu Intel Optane ke dalam slot kartu pada board sistem [2].
3 Pasang kembali sekrup (M2) yang menahan kartu Intel Optane ke board sistem [3].

5 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2 Lepaskan komponen berikut ini:

a Penyangga
b Penutup belakang
c Pelindung board sistem

3 Lepaskan sekrup (M2) yang menahan kartu SSD ke board sistem [1].
4 Geser dan lepaskan kartu SSD dari slot kartu pada board sistem [2].
5 Melepaskan bantalan termal [3].

CATATAN M.2 PCIe SSD dengan kapasitas lebih dari 512G(512G/1TB/2TB) harus dipasang dengan bantalan termal. M.2 SATA SSD dan M.2 PCIe SSD dengan 128G dan 256G tidak memerlukan bantalan termal.

1 Pasang kembali bantalan termal pada garis persegi panjang yang ditandai pada board sistem [1].

CATATAN M.2 PCIe SSD dengan kapasitas lebih dari 512G(512G/1TB/2TB) harus dipasang dengan bantalan termal. M.2 SATA SSD dan M.2 PCIe SSD dengan 128G dan 256G tidak memerlukan bantalan termal.

2 Masukkan kartu SSD ke dalam slot kartu pada board sistem [2].
3 Pasang kembali sekrup (M2) yang menahan kartu SSD ke board sistem [3].

5 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

kartu WLAN

Melepaskan kartu WLAN

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2 Lepaskan komponen berikut ini:

a Penyangga
b Penutup belakang
c Pelindung board sistem

3 Untuk melepaskan pelindung kartu WLAN:

a Lepaskan perutean kabel antena dari kanal perutean [1].
b Lepaskan dua sekrup (M2) yang menahan pelindung kartu WLAN ke board sistem [2].
c Lepaskan pelindung kartu WLAN dari board sistem [3].

1 Untuk memasang kartu WLAN:

a Sejajarkan dan pasang kembali kartu WLAN ke dalam slot kartu WLAN [1].
b Sambungkan kabel antena ke kartu WLAN [2].
c Pasang kembali braket kartu WLAN pada kartu WLAN [3].
d Pasang kembali sekrup (M2) yang menahan braket kartu WLAN dan WLAN ke board sistem [4].

2 Untuk memasang pelindung kartu WLAN:

a Sejajarkan slot sekrup pada pelindung kartu WLAN dengan slot sekrup pada board sistem dan tempatkan pelindung kartu WLAN pada board sistem [1].
b Pasang kembali dua sekrup (M2) yang menahan pelindung kartu WLAN ke board sistem [2]
c Rutekan kembali kabel antena melalui kanal perutean [3].

4 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Kipas Sistem

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2 Lepaskan komponen berikut ini:

a Penyangga
b Penutup belakang
c Pelindung board sistem

3 Lepaskan sambungan kabel kipas sistem dari soket pada board sistem [1].
4 Lepaskan tiga sekrup (M3) yang menahan kipas sistem ke dasar unit display [2].
5 Angkat kipas sistem keluar dari sistem [3].

1 Sejajarkan slot sekrup pada kipas sistem dengan slot sekrup pada dasar unit display [1].
2 Pasang kembali tiga sekrup (M3) yang menahan kipas sistem ke dasar unit display [2].
3 Sambungkan kabel kipas sistem ke soket pada board sistem [3].

5 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Kamera menyembul

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2 Lepaskan komponen berikut ini:

a Penyangga
b Penutup belakang
c Pelindung board sistem

3 Untuk melepaskan unit kamera:

a Lepaskan dua sekrup (M3) yang menahan penutup unit kamrea ke rangka tengah [1].
b Angkat penutup unit kamrea keluar dari rangka tengah [2].
c Lepaskan sambungan kabel kamera dari board sistem dan lepaskan perutean kabel kamera dari kanal perutean [3].
d Lepaskan dua sekrup (M3) yang menahan unit kamera menyembul ke rangka tengah [4].
e Geser dan angkat unit kamera menyembul keluar dari rangka tengah [5].

4 Untuk melepaskan bezel kamera:

a Tekan bagian atas unit kamera menyembul untuk memanjangkan kamera menyembul [1]. b Lepaskan tiga sekrup (M3) yang menahan bezel ke unit kamera menyembul [2].

a Angkat bezel kamera menyembul keluar dari unit kamera menyembul [1].
b Lepaskan modu kamera bersama dengan kabel kamera keluar dari unit kamera menyembul [2]

Memasang kamera menyembul

1 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

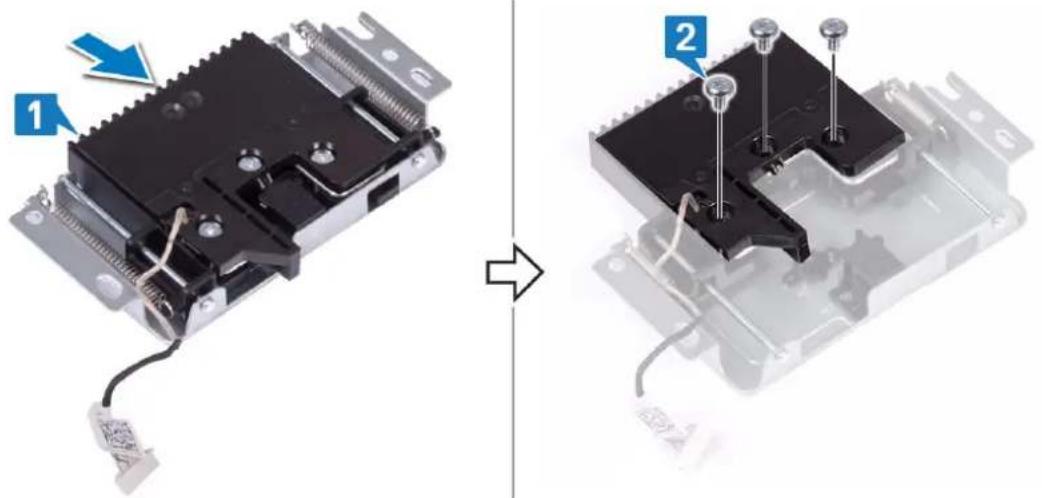

2 Untuk memasang kembali modul kamera:

a Pasang kembali modul kamera bersama dengan kabel kamera di dalam slot pada unit kamera menyembul [1]. b Sejajarkan slot sekrup pada bezel kamera menyembul dengan slot sekrup pada unit kamera menyembul [2].

3 Untuk memasang kembali bezel kamera:

a Pasang kembali tiga sekrup (M3) yang menahan bezel kamera menyembul ke unit kamera menyembul [1]. b Untuk menarik kamera menyembul, tekan bagian atas unit kamera menyembul [2].

4 Untuk memasang kembali unit kamera:

a Sejajarkan dan tempatkan unit kamera menyembul pada dasar panel display dan rutekan kabel kamera melalui kanal perutean [1].
b Lepaskan dua sekrup (M3) yang menahan unit kamera menyembul ke rangka tengah [2].
c Sambungkan kabel kamera ke board sistem [3].
d Sejajarkan dan tempatkan penutup unit kamera menyembul pada rangka tengah [4].
e Lepaskan dua sekrup (M3) yang menahan penutup unit kamera ke rangka tengah [5].

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2 Lepaskan komponen berikut ini:

a Penyangga
b Penutup belakang
c Pelindung board sistem

1 Masukkan baterai sel berbentuk koin ke dalam soket baterai pada board sistem, dengan sisi positif menghadap ke atas [1].
2 Tekan baterai ke dalam tempatnya sampai terpasang dengan aman [2].
3 Pasang komponen berikut:

a Pelindung board sistem
b Penutup belakang
c Penyangga

4 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Unit pendingin

Topik berikut ini mencantumkan langkah-langkah pelepasan dan pemasangan unit pendingin untuk arsitektur memori bersatu (UMA) dan unit pemrosesan grafis diskrit (dGPU):

Melepaskan unit pendingin - UMA

1 CATATAN Lakukan langkah-langkah berikut ini untuk melepaskan unit pendingin untuk grafis arsitektur memori bersatu (UMA).

Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.

2 Lepaskan komponen berikut ini:

a Penyangga
b Penutup belakang
c Pelindung board sistem

3 Dalam urutan terbalik (seperti yang ditunjukkan pada unit pendingin), longgarkan lima sekrup penahan yang menahan unit pendingin ke board sistem dan dasar unit sistem [1].

4 Angkat unit pendingin keluar dari board sistem dan dasar unit display [2].

1 CATATAN Lakukan langkah-langkah berikut ini untuk melepaskan unit pendingin untuk unit pemrosesan grafis diskrit (dGPU).

Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.

2 Lepaskan komponen berikut ini:

a Penyangga

b Penutup belakang

c Pelindung board sistem

3 Dengan urutan terbalik (seperti yang ditunjukkan pada unit pendingin), longgarkan sembilan sekrup penahan yang menahan unit pendingin ke board sistem dan dasar unit display [1].

4 Angkat unit pendingin keluar dari board sistem dan dasar unit display [2].

1 CATATAN Lakukan langkah-langkah berikut ini untuk memasang unit pendingin untuk grafis arsitektur memori bersatu (UMA).

Sejajarkan sekrup penahan pada unit pendingin dengan slot sekrup pada board sistem dan dasar unit display [1].

2 Secara berurutan (seperti yang ditunjukkan pada unit pendingin), kencangkan sekrup penahan yang menahan unit pendingin ke board sistem dan dasar unit display [2].

4 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Memasang unit pendingin - dGPU

1 CATATAN Lakukan langkah-langkah berikut ini untuk memasang unit pendingin untuk unit pemrosesan grafis diskrit (dGPU).

Sejajarkan sekrup penahan pada unit pendingin dengan slot sekrup pada board sistem dan dasar unit display [1].

2 Secara berurutan (seperti yang ditunjukkan pada unit pendingin), kencangkan sekrup penahan yang menahan unit pendingin ke board sistem dan dasar unit display [2].

4 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Prosesor

Melepaskan Prosesor

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2 Lepaskan komponen berikut ini:

a Penyangga
b Penutup belakang
c Pelindung board sistem
d Unit pendingin

3 Lepaskan tuas soket dengan cara menekan tuas tersebut ke bawah dan keluar dari bawah tab pada perisai prosesor [1].
4 Angkat tuas ke atas dan angkat pelindung prosesor [2].

PERHATIAN: Pin soket prosesor rapuh dan dapat rusak secara permanen. Hati-hati jangan sampai menekuk pin di soket prosesor saat melepaskan prosesor keluar dari soket.

5 Angkat prosesor dan lepaskan dari soket prosesor [3].

CATATAN Setelah melepaskan prosesor, letakkan prosesor dalam wadah antistatis untuk digunakan kembali, dikembalikan, atau disimpan sementara. Jangan sentuh bagian bawah prosesor untuk menghindari kerusakan pada kontak prosesor. Sentuh hanya sisi samping prosesor.

1 Pastikan bahwa tuas pelepas pada soket prosesor telah dipanjangkan sepenuhnya dalam posisi terbuka. Sejajarkan takik pada prosesor dengan tab pada soket prosesor dan tempatkan prosesor di dalam soket prosesor [1].

CATATAN Jika prosesor diganti, gunakan gemuk termal yang disediakan dalam kit untuk memastikan konduktivitas termal tercapai.

PERHATIAN: Sudut pin-1 prosesor memiliki segitiga yang sejajar dengan segitiga pada sudut pin-1 pada soket prosesor. Saat prosesor telah berada di posisi yang benar, keempat sudut akan selaras pada ketinggian yang sama. Jika satu atau beberapa sudut prosesor lebih tinggi dari sudut lainnya, berarti prosesor belum berada di posisi yang benar.

2 Tutup pelindung prosesor dengan cara menggesernya ke bawah sekrup penahan [2].
3 Turunkan tuas soket dan dorong ke bawah tab untuk menguncinya [3].
4 Pasang komponen berikut:

5 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Penutup bawah

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2 Lepaskan komponen berikut ini:

a Penyangga
b Penutup kabel (opsional)
c Penutup belakang
d Pelindung board sistem

3 Lepaskan empat sekrup (M3) yang menahan penutup bawah ke dasar unit display.

4 Cungkil dan angkat penutup bawah keluar dari rangka tengah.

1 Sejajarkan dan tempatkan tab pada penutup bawah dengan slot pada rangka tengah [1].
2 Tekan penutup bawah ke bawah sampai terpasang ke tempatnya pada rangka tengah [2].

3 Pasang kembali empat sekrup (M3) yang menahan penutup bawah ke dasar unit display.

5 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2 Lepaskan komponen berikut ini:

a Penyangga
b Penutup belakang
c Pelindung board sistem
d Penutup bawah

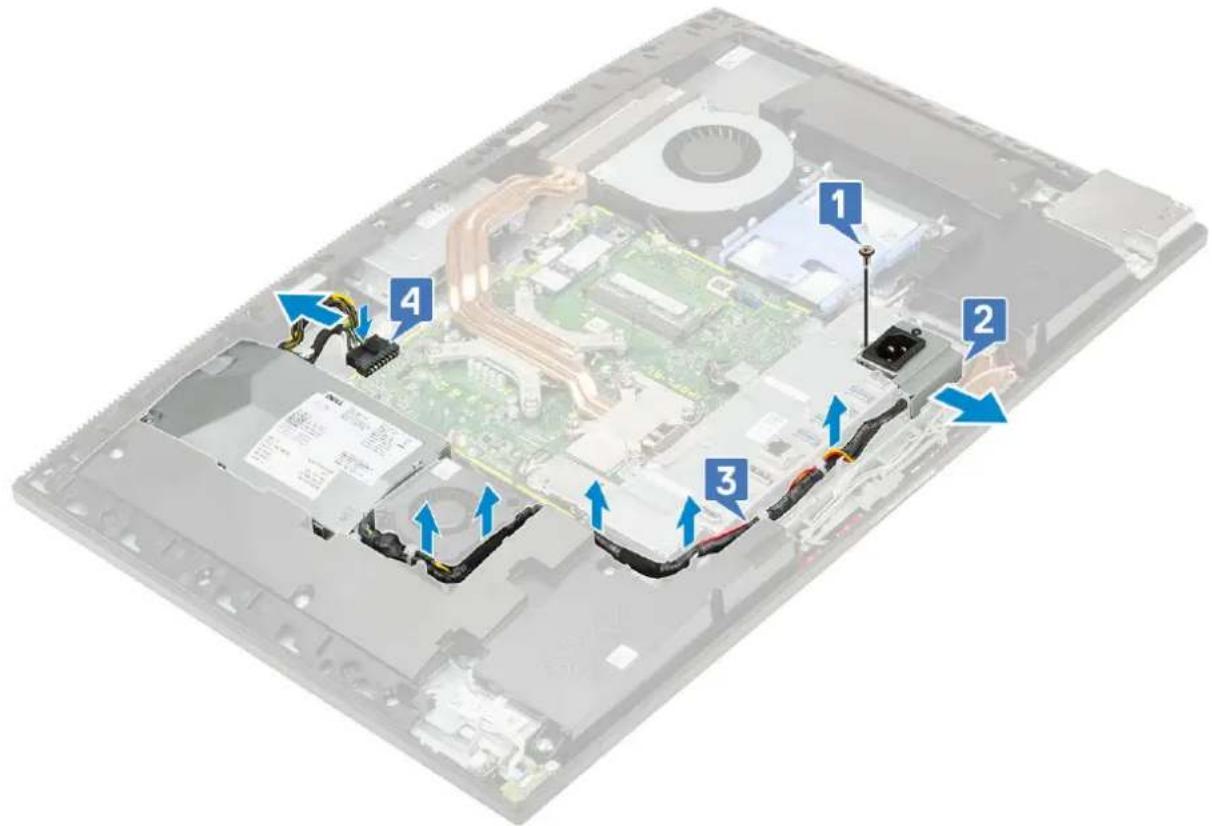

a Lepaskan sekrup tunggal (M3x5) yang menahan soket catu daya ke braket I/O [1].
b Geser soket catu daya keluar untuk melepaskannya dari sistem [2].
c Lepaskan perutean kabel catu daya dari klip penahan pada sasis [3].
d Lepaskan sambungan kabel catu daya dari soket pada board sistem [4].

CATATAN Tekan klip ke bawah untuk melepaskan kabel catu daya dari board sistem.

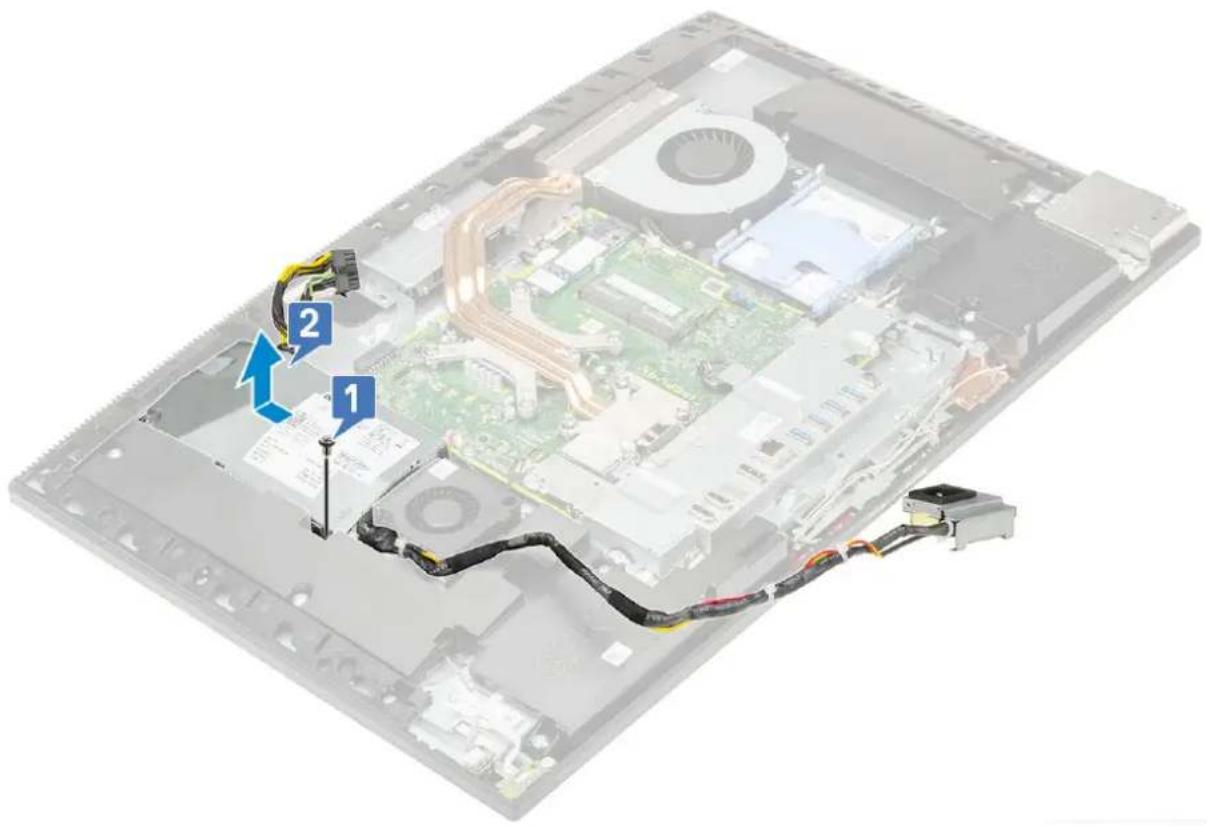

a Lepaskan sekrup tunggal (M3x5) yang menahan PSU ke dasar unit display [1].

b Geser PSU dan angkat keluar dari sasis [2].

1 Untuk memasang PSU:

a Sejajarkan dan geser PSU ke dalam slot pada dasar unit display [1].
b Pasang kembali sekrup tunggal (M3x5) yang menahan PSU ke sasis [2].

2 Untuk memasang kabel PSU:

a Sambungkan kabel catu daya ke soket pada board sistem [1].
b Rutekan kembali kabel catu daya melalui klip penahan pada braket I/O [2].
c Geser dan pasang kembali soket catu daya pada sasis [3].
d Pasang kembali sekrup tunggal (M3x5) yang menahan soket catu daya ke braket I/O [4].

4 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Kipas unit catu daya - kipas PSU

Melepaskan kipas unit catu daya -kipas PSU

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2 Lepaskan komponen berikut ini:

a Penyangga
b Penutup belakang
c Pelindung board sistem
d Penutup bawah

3 Untuk melepaskan kipas PSU:

a Lepaskan perutean kabel catu daya dari klip penahan di kipas PSU.
b Lepaskan sambungan kabel kipas PSU dari soket pada board sistem [1].
c Lepaskan dua sekrup (M3x5) yang menahan kipas PSU ke dasar unit display [2].
d Angkat kipas PSU keluar dari sasis [3].

1 Untuk memasang kipas PSU:

a Sejajarkan dan tempatkan kipas PSU pada sasis [1].
b Pasang kembali dua sekrup (M3x5) yang menahan kipas PSU ke dasar unit display [2].
c Sambungkan kipas PSU ke soket pada board sistem [3].
d Rutekan kabel catu daya ke klip penahan pada kipas PSU.

3 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Braket Input dan Output

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2 Lepaskan komponen berikut ini:

a Penyangga
b Penutup belakang
c Pelindung board sistem
d Penutup bawah

a Lepaskan sekrup tunggal (M3x5) yang menahan soket catu daya ke braket Input dan Output (I/O) [1].
b Geser soket catu daya keluar untuk melepaskannya dari sistem [2].
c Lepaskan perutean kabel catu daya dari klip penahan pada sasis [3].

4 Lepaskan tiga sekrup (M3x5) yang menahan braket I/O ke dasar unit display.
5 Angkat braket I/O keluar dari dasar unit display.

1 Sejajarkan slot pada braket Input dan Output braket (I/O) dengan port pada board sistem.
2 Pasang kembali tiga sekrup (M3x5) yang menahan braket I/O ke dasar unit display.

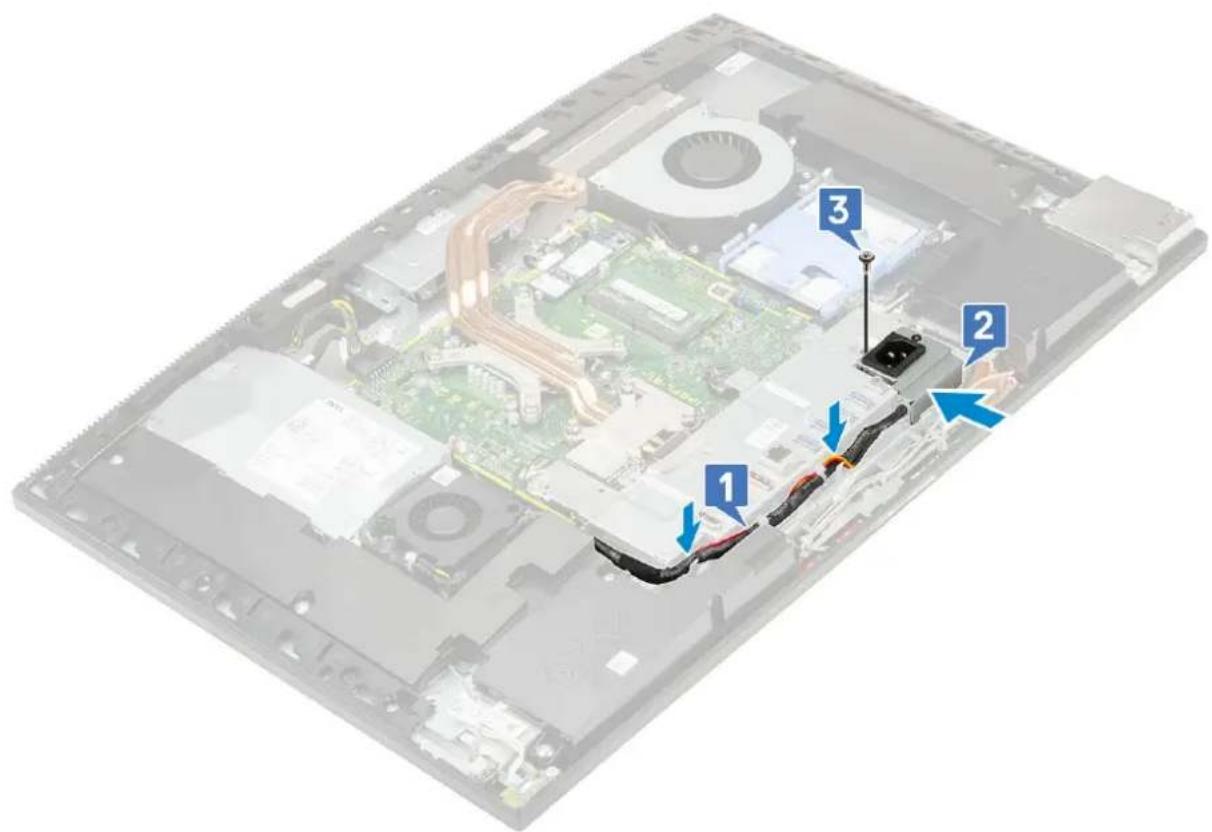

3 Untuk memasang kabel PSU:

a Rutekan kembali kabel catu daya melalui klip penahan pada sasis [1].
b Geser dan pasang kembali soket catu daya pada sasis [2].
c Pasang kembali sekrup tunggal (M3x5) yang menahan soket catu daya ke braket I/O [3].

5 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Board sistem

Melepaskan board sistem

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2 Lepaskan komponen berikut ini:

a Penyangga
b Penutup belakang
c Pelindung board sistem
d Penutup bawah
e Braket I/O.
f Memori
g Unit pendingin
h Prosesor
i Intel Optane
j SSD
k Hard Disk
I kartu WLAN

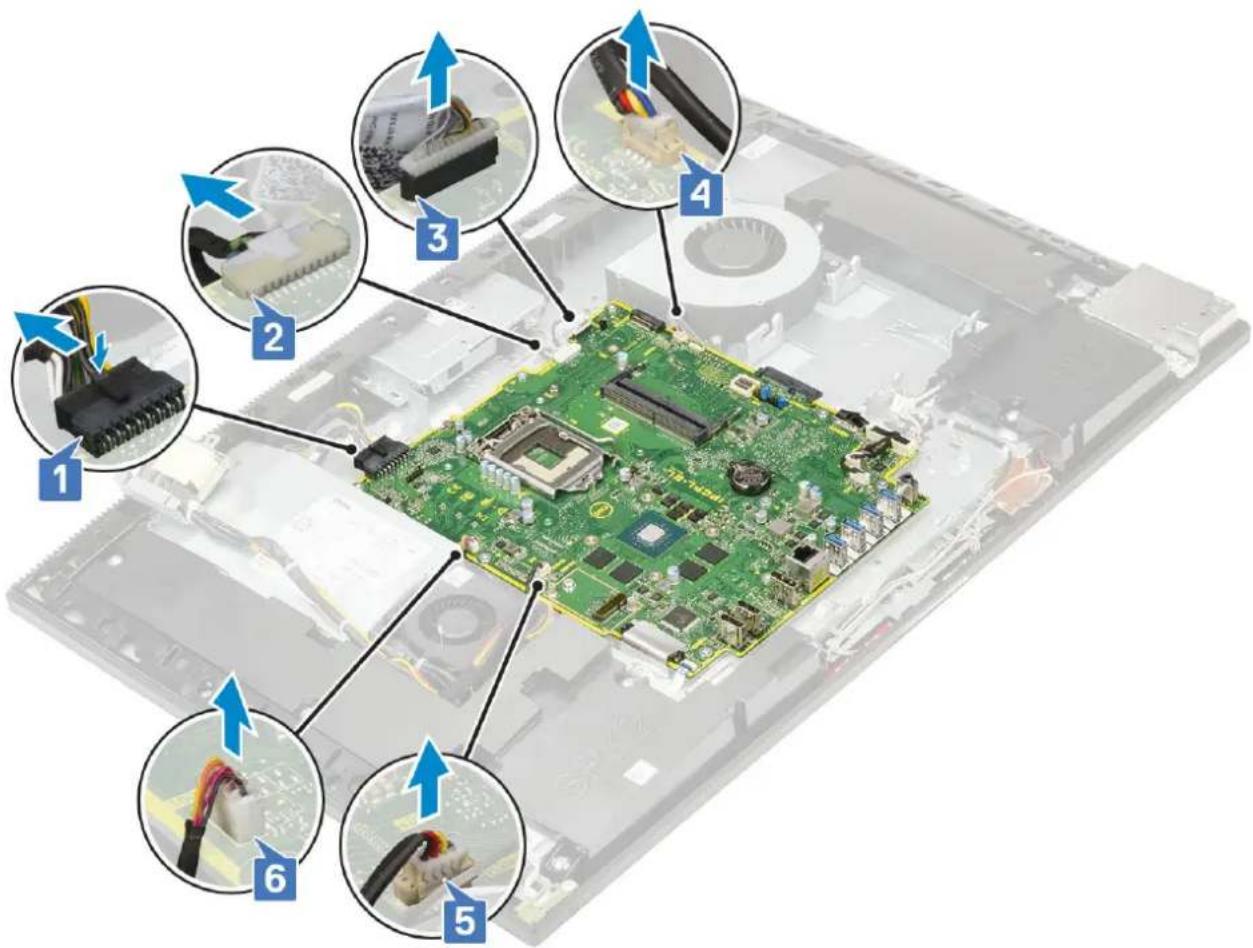

3 Lepaskan sambungan kabel berikut dari board sistem:

• Kabel unit catu daya [1]
• Kabel lampu latar [2]
• Kabel kamera [3]
• Kabel kipas sistem [4]
• Kabel kipas PSU [5]
• Kabel layar sentuh [6]

5 Angkat board sistem keluar dari dasar unit display [2].

1 Sejajarkan slot sekrup pada board sistem dengan slot sekrup pada dasar unit display [1].
2 Pasang kembali sembilan sekrup (M3x5) yang menahan board sistem ke dasar unit display [2].

5 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Speaker

Melepaskan speaker

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2 Lepaskan komponen berikut ini:

a Penyangga
b Penutup belakang
c Pelindung board sistem

d Penutup bawah

e braket I/O

3 Untuk melepaskan sambungan speaker:

a Lepaskan sambungan kabel speaker dari board sistem [1].
b Lepaskan sembilan sekrup (M3) yang menahan speaker ke dasar unit display [2].
c Lepaskan perutean kabel speaker dari pemandu perutean pada dasar unit display.
d Angkat speaker dan kabel speaker keluar dari dasar unit display [3].

1 Untuk memasang kembali speaker:

a Tempatkan speaker pada dasar unit display dan sejajarkan slot sekrup pada speaker dengan slot sekrup pada dasar unit display [1].
b Pasang kembali sembilan sekrup (M3x4+7.1) yang menahan speaker ke dasar unit display [2].
c Rutekan kabel speaker melalui pemandu perutean pada dasar unit display.
d Sambungkan kabel speaker ke soket pada board sistem [3].

3 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Board tombol daya

Melepaskan board tombol daya

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2 Lepaskan komponen berikut ini:

a Penyangga
b Penutup belakang
c Pelindung board sistem
d Penutup bawah
e braket I/O
f Speaker

3 Untuk melepaskan board tombol daya:

a Buka kaitnya, dan lepaskan sambungan kabel board tombol daya dari board sistem [1].
b Kelupas kabel board tombol daya dari dasar unit display [2].
c Lepaskan sekrup tunggal (M3x5) yang menahan board tombol daya ke rangka tengah [3].
d Angkat board tombol daya bersama dengan kabelnya keluar dari rangka tengah [4].

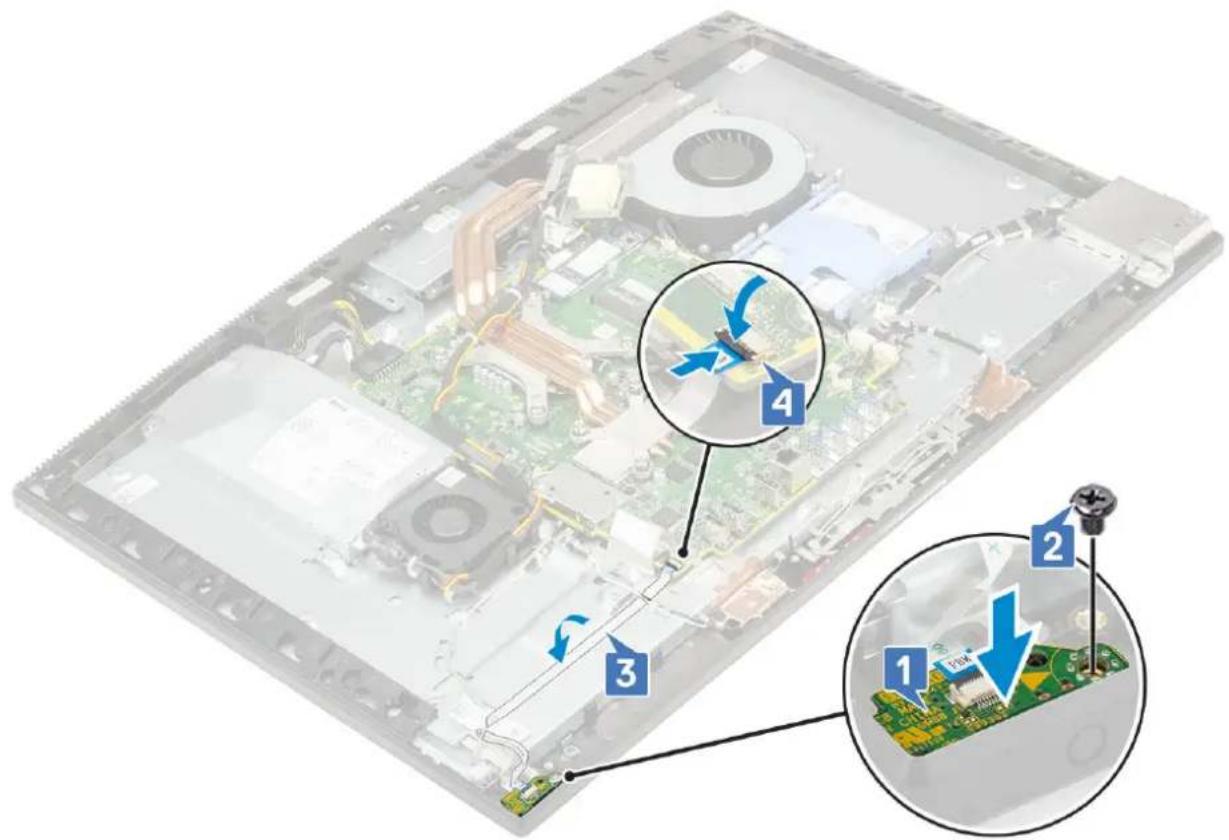

1 Untuk memasang speaker:

a Menggunakan tiang penyelaras, tempatkan board tombol daya ke dalam slotnya pada rangka tengah [1].
b Pasang kembali sekrup tunggal (M3x5) yang menahan board tombol daya ke rangka tengah [2].
c Geser kabel board tombol daya di bawah kabel antena, kemudian tempelkan kabel board tombol daya ke dasar unit display [3].
d Untuk menahan kabel, geser kabel board tombol daya ke dalam soket pada board sistem dan tutup kaitnya [4].

3 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Mikrofon

Melepaskan mikrofon

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2 Lepaskan komponen berikut ini:

a Penyangga
b Penutup belakang
c Pelindung board sistem
d Penutup bawah
e braket I/O
f Speaker
g PSU

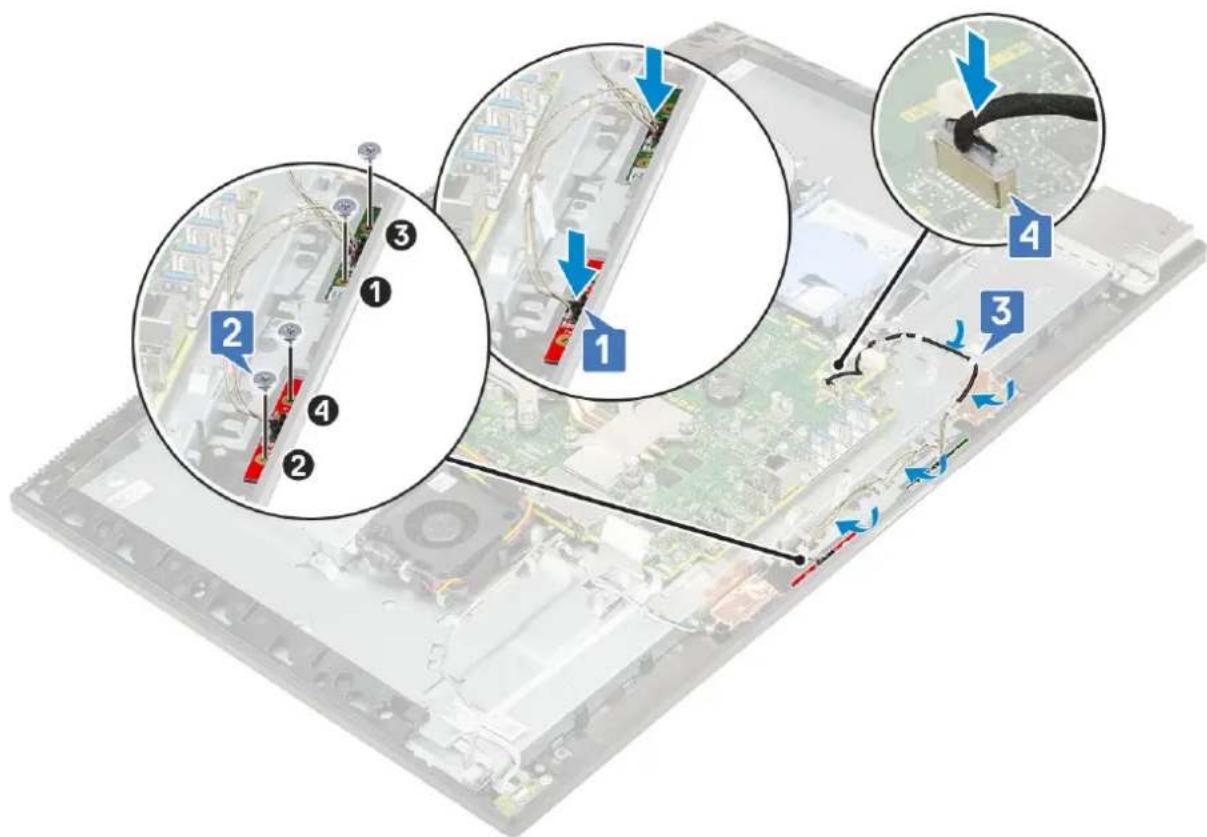

a Lepaskan sambungan kabel modul mikrofon dari board sistem [1].
b Lepaskan kabel modul mikrofon dari pemandu perutean pada dasar unit display [2].

c Lepaskan empat sekrup (M2x2.5) yang menahan modul mikrofon (4) ke rangka tengah [3]. d Angkat modul mikrofon keluar dari slot pada rangka tengah [5].

1 Untuk memasang mikrofon dan kabel:

a Sejajarkan dan tempatkan modul mikrofon (4) ke slot pada rangka tengah.

CATATAN Cocokkan nomor pada modul mikrofon ke nomor pada rangka tengah saat menempatkan modul mikrofon pada rangka tengah.

b Pasang kembali empat sekrup (M2x2.5) yang menahan modul mikrofon ke rangka tengah [2].
c Rutekan kabel modul mikrofon melalui pemandu perutean pada dasar unit display [3].
d Sambungkan kabel modul mikrofon ke soket pada board sistem [4].

3 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Board Input dan Output

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2 Lepaskan komponen berikut ini:

a Penyangga
b Penutup belakang
c Pelindung board sistem
d Penutup bawah
e braket I/O
f Speaker

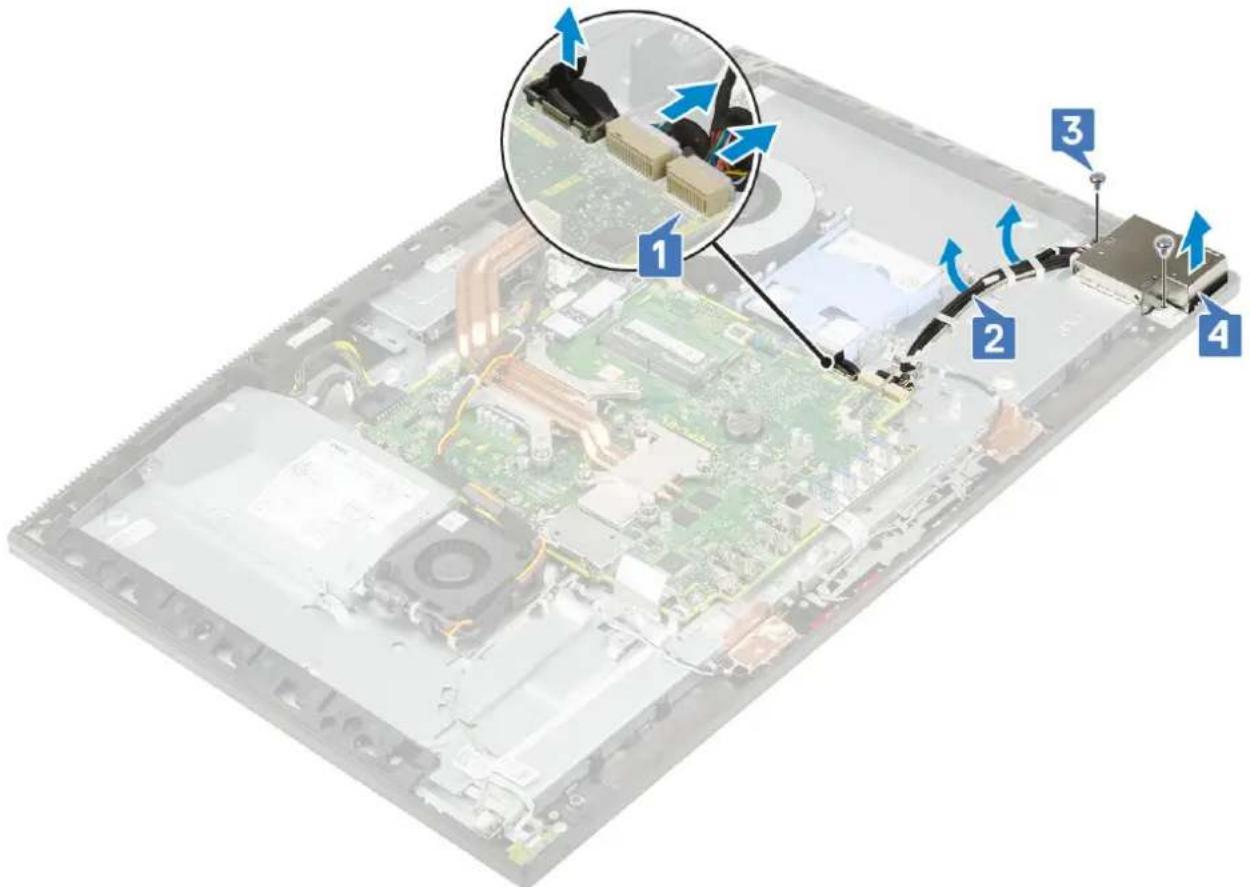

3 Untuk melepaskan pelindung board Input dan Output board (I/O):

a Lepaskan sambungan kabel board I/O, kabel daya board I/O dan kabel port headset dari board sistem [1].

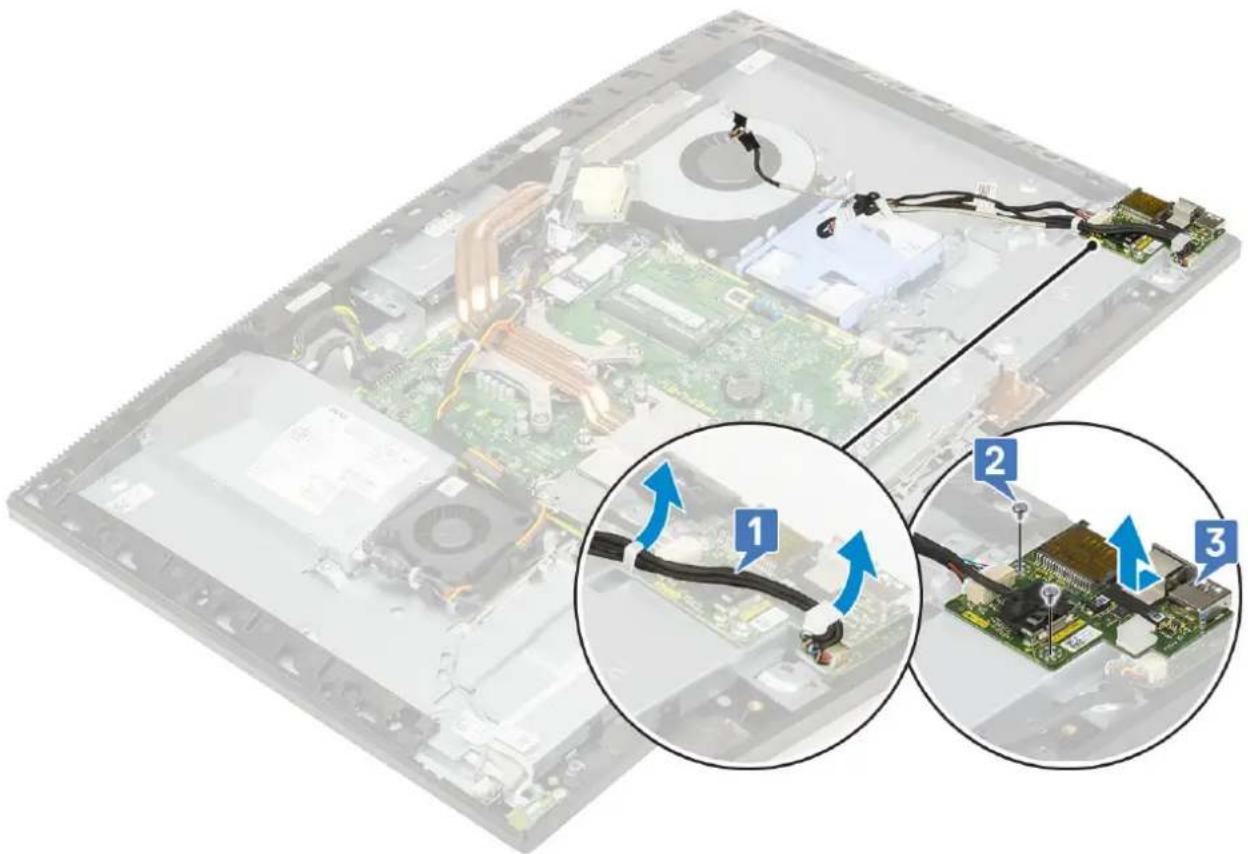

CATATAN: Gunakan tab penarik untuk melepaskan sambungan kabel board I/O dari board sistem.

b Lepaskan kabel board I/O, kabel daya board I/O dan kabel port headset dari pemandu perutean pada dasar unit display [2].
c Lepaskan dua sekrup (M3x5) yang menahan pelindung board I/O ke dasar unit display [3].
d Angkat pelindung board I/O dari dasar unit display [4].

4 Untuk melepaskan board I/O:

a Lepaskan kabel port headset dari pemandu perutean pada board I/O [1].
b Lepaskan dua sekrup (M3x5) yang menahan board I/O ke dasar unit display [2].
c Angkat board I/O dengan kabelnya dari dasar unit display [3].

1 Untuk memasang kembali board I/O:

a Tempatkan dan sejajarkan board Input dan Output board (I/O) ke dalam dasar unit display [1].

b Pasang kembali dua sekrup (M3x5) yang menahan board I/O ke dasar unit display [2].

c Rutekan kabel port headset melalui pemandu perutean pada board I/O [3].

2 Untuk memasang kembali pelindung board I/O:

a Tempatkan dan sejajarkan slot sekrup pada pelindung board I/O ke slot pada dasar unit display [1].
b Pasang kembali dua sekrup (M3x5) yang menahan pelindung board I/O ke dasar unit display [2].
c Rutekan kabel port headset, kabel board I/O dan kabel daya board I/O melalui pemandu perutean pada dasar unit display [3].
d Sambungkan kabel board I/O, kabel daya board I/O dan kabel port headset ke board sistem [4].

4 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Port headset

Melepaskan port headset

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2 Lepaskan komponen berikut ini:

a Penyangga
b Penutup belakang
c Pelindung board sistem
d Penutup bawah
e braket I/O
f Speaker
g Board I/O

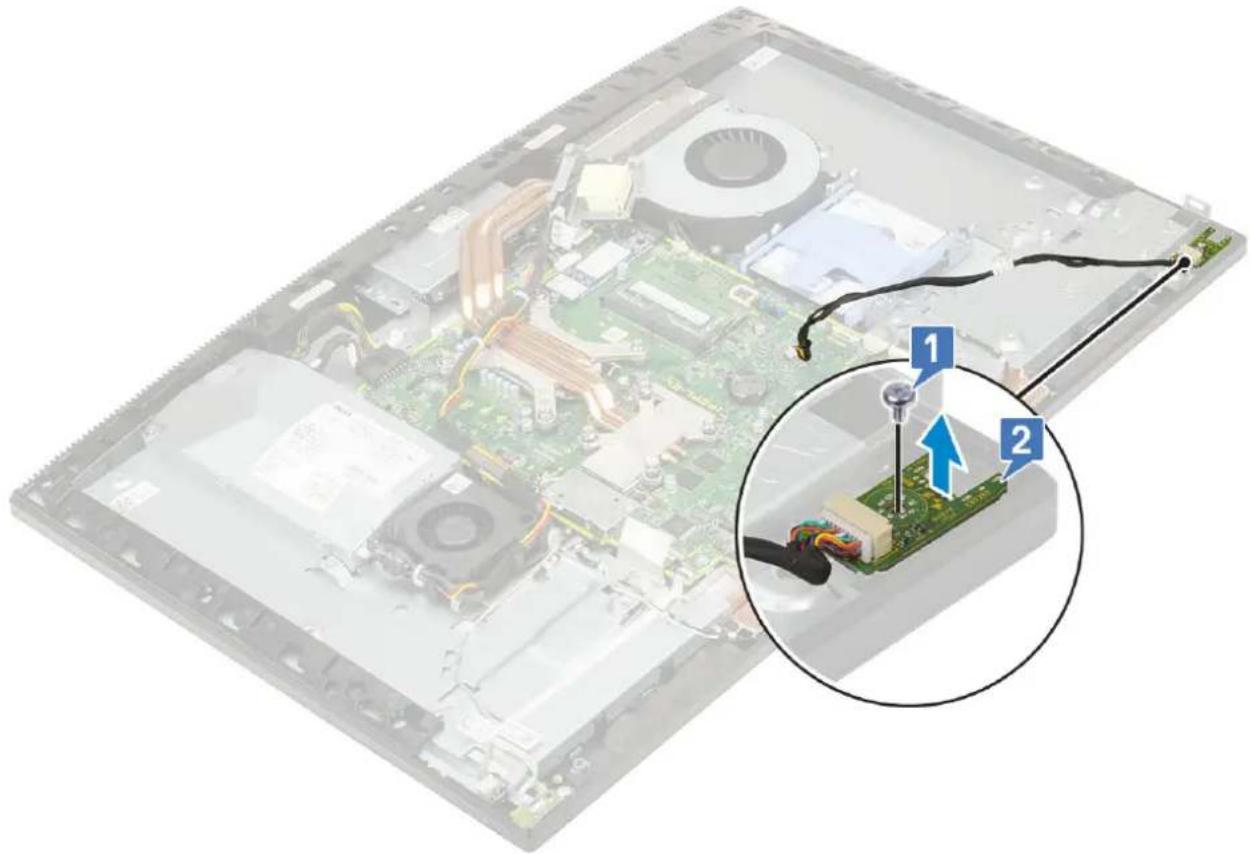

3 Lepaskan sekrup tunggal (M2x2.5) yang menahan port headset ke dasar unit display [1].

4 Angkat port headset dengan kabelnya dari dasar unit display [2].

1 Geser port headset ke slotnya pada rangka tengah dan sejajarkan slot sekrup pada port headset ke slot sekrup pada dasar unit display [1].
2 Pasang kembali sekrup tunggal (M2x2.5) yang menahan port headset ke dasar unit display [2].

4 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Antena

Melepaskan antena

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2 Lepaskan komponen berikut ini:

a Penyangga
b Penutup belakang
c Pelindung board sistem
d Penutup bawah
e braket I/O
f Speaker
g kartu WLAN
h Board I/O
i PSU

j kipas PSU

3 Untuk melepaskan antena:

a Lepaskan kabel antena dari pemandu perutean pada dasar unit display [1].
b Lepaskan dua sekrup (M2x2.5) yang menahan modul antena (2) ke rangka tengah [2].
c Secara hati-hati kelupas perekat yang menahan kabel antena (2) ke rangka tengah [3].
d Lepaskan modul antena (2) dari tab dan angkat modul antena keluar dari rangka tengah.

1 Untuk memasang kembali modul antena:

a Sejajarkan modul antena (2) dengan slot pada rangka tengah.
b Tempelkan perekat yang menahan kabel antena (2) ke rangka tengah [1].
c Pasang kembali dua sekrup (M2x2.5) yang menahan modul antena (2) ke rangka tengah [2].
d Rutekan kabel antena melalui pemandu perutean pada dasar unit display [3].

3 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Panel display

Melepaskan panel display

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2 Lepaskan komponen berikut ini:

a Penyangga
b Penutup belakang
c Pelindung board sistem
d Penutup bawah
e braket I/O
f Speaker

g Hard Disk
h kartu WLAN
i Board sistem
j PSU
k kipas PSU
l Kamera

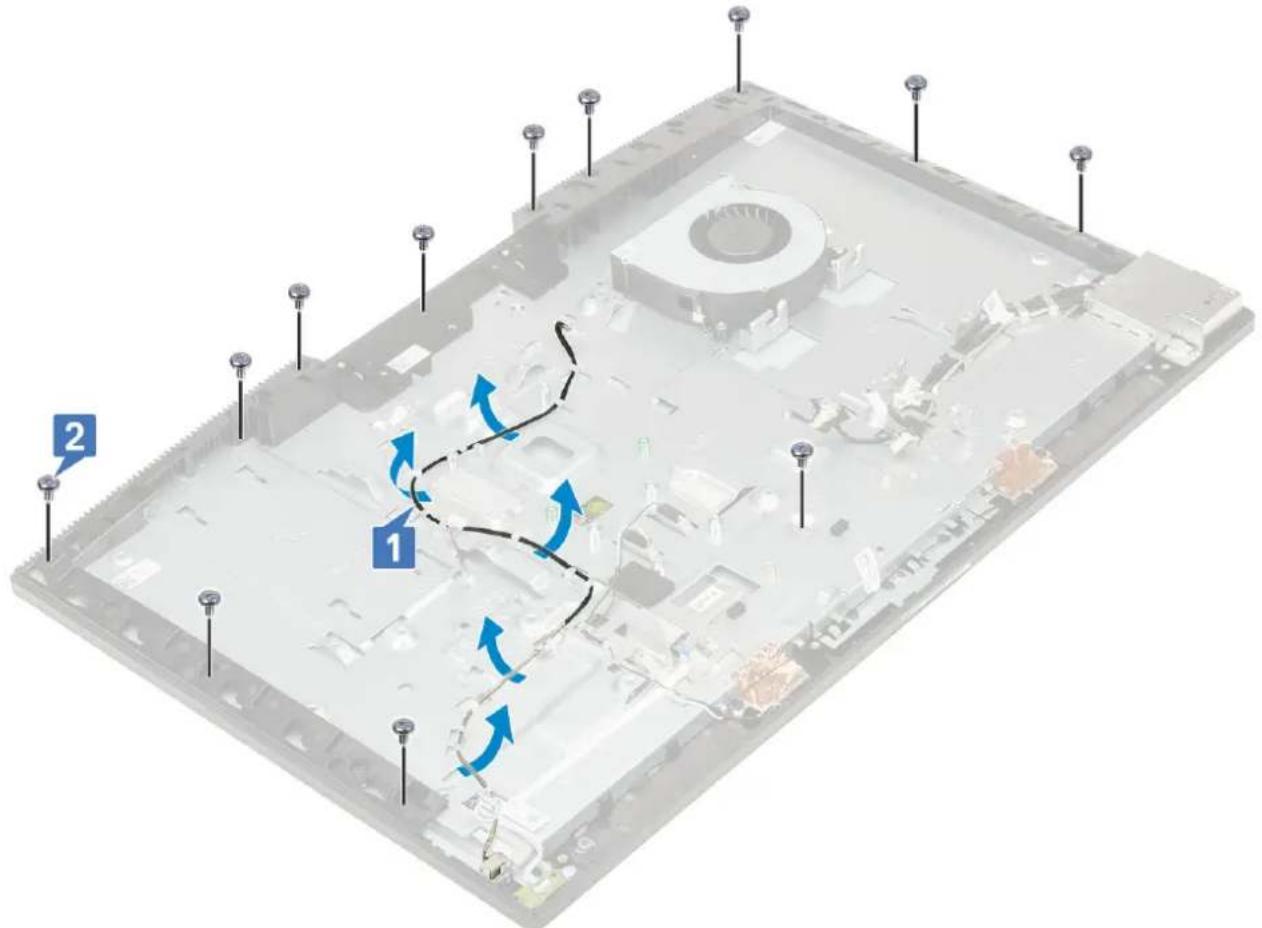

3 Lepaskan kabel lampu latar display dari pemandu perutean pada dasar unit display [1].
4 Lepaskan 12 sekrup (M3x5) yang menahan rangka tengah dan dasar unit display ke panel display [2].

5 Tempatkan sistem pada posisi tegak, sambil menahan panel display dan dasar unit display, secara hati-hati lepaskan panel display dari rangka tengah dan dasar unit display [1].
6 Geser kabel lampu latar display melalui slot pada dasar unit display [2].
7 Angkat panel display keluar dari rangka tengah dan dasar unit display [3].

1 Tempatkan dasar unit display pada posisi tegak dan geser panel display ke dalam slot di antara rangka tengah dan dasar unit display [1].
2 Dorong kabel lampu latar display melalui slot pada dasar unit display [2].
3 Dorong panel display ke arah dasar unit display, menutup celah antara panel display dan rangka tengah [3].

4 Tempatkan dasar unit display pada permukaan yang bersih dan datar dengan panel display menghadap ke bawah.
5 Pasang kembali 12 sekrup (M3x5) yang menahan panel display ke rangka tengah dan dasar unit display [2].
6 Rutekan kabel lampu latar display melalui pemandu perutean pada dasar unit display [1].

8 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Kabel display

Melepaskan kabel display

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.

2 Lepaskan komponen berikut ini:

a Penyangga

b Penutup belakang

c Pelindung board sistem

d Penutup bawah

e braket I/O

f Speaker

g Kipas Sistem

h Hard Disk

i kartu WLAN

j Board sistem

k PSU

I kipas PSU

m Kamera

n Board I/O

o Port headset

p Antena

q Mikrofon

r Board tombol daya

s Panel display

3 Untuk melepaskan kabel display:

1 Untuk memasang kabel display:

a Sambungkan kabel display ke dasar unit display.

3 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Rangka tengah

1 Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2 Lepaskan komponen berikut ini:

a Penyangga
b Penutup belakang
c Pelindung board sistem
d Penutup bawah
e braket I/O
f Speaker
g Kipas Sistem
h Hard Disk
i kartu WLAN
j Board sistem
k PSU
I kipas PSU
m Kamera
n Board I/O
o Port headset
p Antena
q Mikrofon
r Board tombol daya
s Panel display

3 Lepaskan 16 sekrup (M3x5) yang menahan rangka tengah ke dasar unit display [1].
4 Geser dan angkat untuk melepaskan tab pada rangka tengah dari slot pada dasar unit display [2].

5 Angkat rangka tengah keluar dari dasar unit display [1].

1 Mulai dari lokasi yang ditunjukkan, geser dan sejajarkan rangka tengah ke slot pada dasar unit display, lalu pasang rangka tengah ke tempatnya pada dasar unit display [1.2].

2 Pasang kembali 16 sekrup (M3x5) yang menahan rangka tengah ke dasar unit display [2].

4 Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer.

Menyelesaikan masalah komputer Anda

Anda dapat menyelesaikan masalah komputer Anda menggunakan indikator seperti lampu diagnostik, kode bip, dan pesan galat saat komputer dioperasikan.

Diagnostik EPSA (juga dikenal sebagai sistem diagnostik) melakukan pemeriksaan lengkap hardware Anda. EPSA tertanam dengan BIOS dan diluncurkan oleh BIOS secara internal. Diagnostik sistem tertanam memberikan satu set opsi untuk grup perangkat tertentu atau perangkat yang memungkinkan Anda untuk:

• Menjalankan tes secara otomatis atau dalam modus interaktif
  • Mengulangi tes
• Menampilkan atau menyimpan hasil tes
• Menjalankan tes secara menyeluruh untuk memperkenalkan opsi tes tambahan untuk menyediakan informasi ekstra tentang perangkat yang gagal
• Melihat pesan status yang memberi tahu Anda jika tes telah berhasil diselesaikan
• Melihat pesan galat yang memberi tahu Anda tentang masalah yang dijumpai selama pengetesan

PERHATIAN: Gunakan sistem diagnostik untuk menguji hanya komputer Anda. Menggunakan program ini dengan komputer lain dapat menyebabkan hasil yang tidak valid atau pesan kesalahan.

CATATAN: Beberapa tes untuk perangkat tertentu membutuhkan interaksi pengguna. Selalu pastikan bahwa Anda hadir di terminal komputer ketika tes diagnostik dilakukan.

Menjalankan Diagnostik ePSA

1 Aktifkan boot diagnostik dengan salah satu metode yang disarankan di atas
2 Sekali pada menu boot satu kali menggunakan tombol panah atas/bawah untuk menavigasi ke ePSA atau diagnostik dan tekan tombol untuk memulai
Fn+PWR akan mem-flash boot diagnostik yang dipilih pada layar dan menjalankan ePSA/diagnostik secara langsung.
3 Pada layar menu booting, pilih opsi Diagnostics (Diagnostik).
4 Tekan panah di pojok kanan bawah untuk membuka daftar halaman.
Item yang terdeteksi terdaftar dan akan diuji
5 Jika ada masalah apa pun, kode galat akan ditampilkan.
Catat kode error dan nomor validasi dan hubungi Dell.

1 Tekan Esc dan klik Yes (Ya) untuk menghentikan tes diagnostik.
2 Pilih perangkat dari panel kiri dan klik Run Tests (Jalankan Tes).
3 Jika ada masalah apa pun, kode galat akan ditampilkan.
Catat kode error dan nomor validasi dan hubungi Dell.

Diagnostik

Lampu status daya: Menunjukkan status daya.

Kuning Solid – Sistem tidak bisa melakukan boot terhadap sistem operasi. Hal ini menunjukkan bahwa catu daya atau perangkat lain yang ada di dalam sistem tersebut gagal berfungsi.

Kuning Berkedip – Sistem tidak bisa melakukan boot terhadap sistem operasi. Hal ini menunjukkan bahwa catu daya normal tetapi perangkat lain yang ada di dalam sistem tersebut gagal berfungsi atau tidak dipasang dengan benar.

CATATAN: Untuk menentukan perangkat yang gagal, lihat pola lampu.

Mati – Sistem dalam keadaan hibernasi atau dimatikan.

Lampu status daya berkedip warna kuning disertai dengan kode bip yang menunjukkan kegagalan.

Misalnya, lampu status daya berkedip warna kuning dua kali diikuti oleh jeda, lalu berkedip warna putih tiga kali diikuti oleh jeda. Pola 2,3 ini berlangsung terus menerus sampai komputer dimatikan menunjukkan bahwa gambar Pemulihan tidak ditemukan.

Tabel berikut ini menunjukkan pola lampu yang berbeda serta indikasinya:

Tabel 4. Kode Diagnostik LED/Bip
LED # Berkedip Uraian masalah Kegagalan

2,1 Kegagalan board sistem Kegagalan board sistem
2,2 Kegagalan board sistem, unit catu daya(PSU), atau perkabelan	Kegagalan board sistem, unit catu daya (PSU), atau perkabelan
2,3 Kegagalan board sistem, CPU, atau DIMMS Kegagalan board sistem, unit catu daya (PSU), atau DIMMS
2,4 Kegagalan baterai sel berbentuk koin Kegagalan baterai sel berbentuk koin
2,5 Pemulihan BIOS Pemicu AutoRecovery, gambar pemulihan tidak ditemukanatau tidak valid
2,6 CPU Kesalahan CPU
2,7 Memori Kegagalan SPD memori
3,3 Memori Memori tidak terdeteksi
3,5 Memori Modul tidak kompatibel atau konfigurasi tidak valid
3,6 Pemulihan BIOS Pemicu atas-permintaan, gambar pemulihan tidakditemukan

Sistem dapat memancarkan serangkaian bunyi bip selama penyalaan jika kesalahan atau masalah tersebut tidak dapat ditampilkan. Kode bip berulang tersebut membantu pengguna saat melakukan pemecahan masalah terhadap masalah yang terjadi pada sistem.

Lampu status kamera: Menunjukkan apakah kamera sedang digunakan.

Sistem All-in-One (AIO) mendukung BIST LCD mirip dengan sistem Dell lain yang memiliki tes BIST yang dilaksanakan. Hal ini memungkinkan pengguna untuk mengisolasi LCD selama penyelesaian masalah untuk menentukan sub-sistem yang salah. Perbedaan utama adalah kurangnya kotrol pemindaian keyboard terintegrasi dalam AIO. Ketika BIST dimulai, pola yang dihasilkan internal dari LCD akan

dipancarkan untuk observasi pengguna. Pola ini akan memiliki urutan melalui pola ini, Merah-Hijau-Biru-Hitam-Biru dimana setiap pola dipancarkan selama 2 hingga 3 detik.

Gambar-gambar berikut ini menampilkan pola dari warna pada LCD:

Display standar

Untuk menjalankan BIST LCD, nyalakan sistem dan tekan lalu tahan tombol Display Built-in Self Test (Uji diri LCD terpasang) dan tombol Power (Daya) secara bersamaan. Lepaskan tombol ketika pola Merah- Hijau-Biru-Putih-Biru ditampilkan pada layar.

Mendapatkan bantuan

Menghubungi Dell

CATATAN: Jika Anda tidak memiliki sambungan Internet aktif, Anda dapat menemukan informasi kontak pada faktur pembelian, slip kemasan, tagihan, atau katalog produk Dell.

Dell menyediakan beberapa dukungan berbasis online dan telepon serta opsi servis. Ketersediaan bervariasi menurut negara dan produk, dan sebagian layanan mungkin tidak tersedia di daerah Anda. Untuk menghubungi Dell atas masalah penjualan, dukungan teknis, atau layanan pelanggan:

1 Buka Dell.com/support.
2 Pilih kategori dukungan Anda.
3 Verifikasikan negara atau kawasan Anda di daftar tarik turun Choose A Country/Region (Pilih Negara/Kawasan) pada bagian bawah halaman.
4 Pilih tautan layanan atau tautan yang terkait berdasarkan kebutuhan Anda.
