PANDUAN PENGGUNA OptiPlex All-in-One 7410 DELL

CATATAN: CATATAN menunjukkan informasi penting yang membantu Anda menggunakan produk Anda dengan lebih baik.

PERHATIAN: PERHATIAN menunjukkan kemungkinan terjadinya kerusakan pada perangkat keras atau hilangnya data, dan memberitahu Anda mengenai cara menghindari masalah tersebut.

PERINGATAN: PERINGATAN menunjukkan potensi terjadinya kerusakan properti, cedera pada seseorang, atau kematian.

Daftar Isi

Bab 1: High Performance dan Energy Efficient....6

Bab 2: Tampilan OptiPlex All-in-One 7410....7

Kanan....7

Kiri....8

Display....9

Kamera yang dapat ditarik....10

Bawah....11

Panel belakang....12

Tag Servis....14

Bab 3: Siapkan komputer Anda....15

Bab 4: Spesifikasi OptiPlex All-in-One 7410....20

Dimensi dan berat....20

Prosesor....20

Chipset....22

Sistem operasi....23

Memori....23

Port eksternal....24

Slot internal 25

Ethernet....25

Modul nirkabel....26

Audio....26

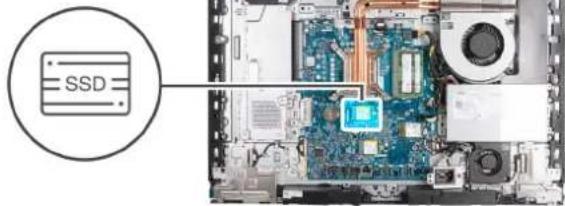

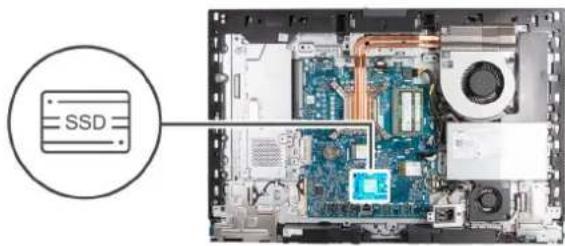

Penyimpanan....27

Pembaca kartu-media....27

Kamera....28

Daya....28

Konektor catu daya....30

Display....30

GPU—Terintegrasi....31

Keamanan perangkat keras....31

Lingkungan....32

Lingkungan pengoperasian dan penyimpanan....32

Bab 5: Bekerja pada bagian dalam komputer Anda....33

Petunjuk keselamatan....33

Sebelum mengerjakan bagian dalam komputer Anda....33

Pencegahan untuk keselamatan....34

Pelepasan arus elektrostatis—proteksi ESD....34

Kit layanan lapangan ESD....35

Mengangkut komponen sensitif....36

Setelah mengerjakan bagian dalam komputer.... 36

BitLocker....36

Alat bantu yang direkomendasikan....37

Daftar sekrup....37

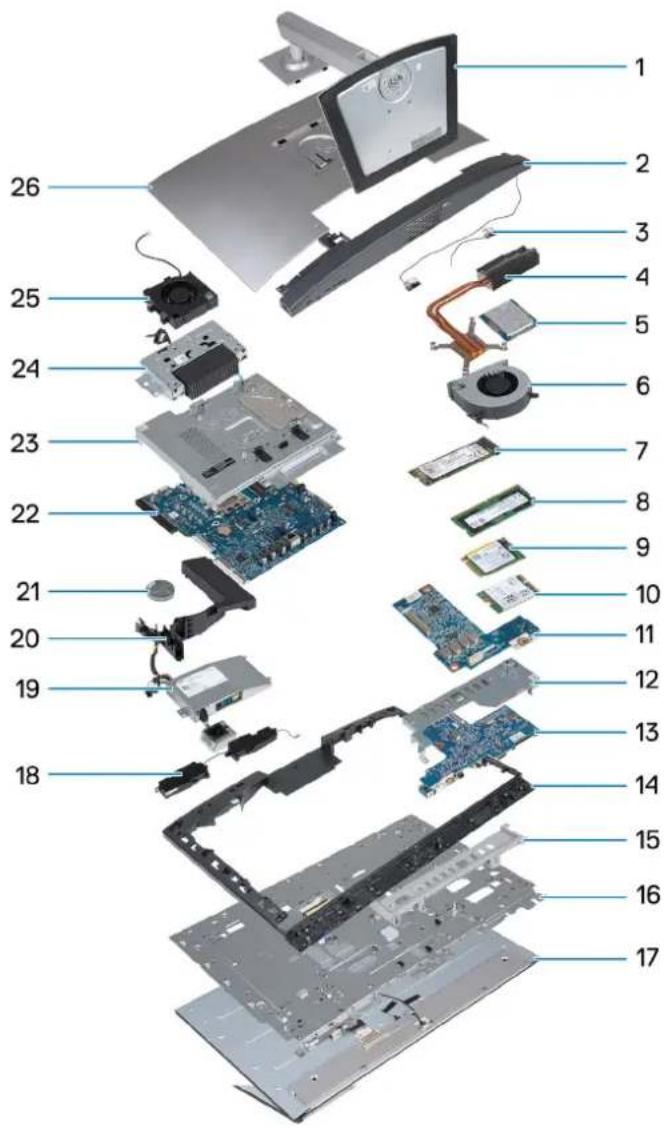

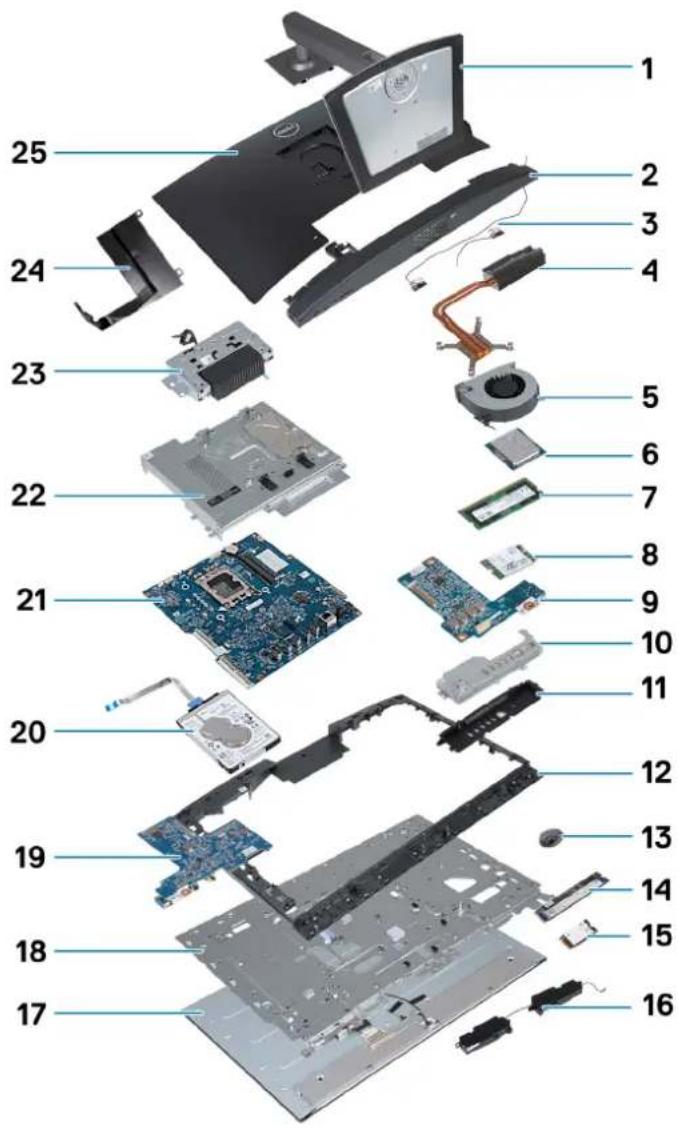

Komponen utama OptiPlex All-in-One 7410....38

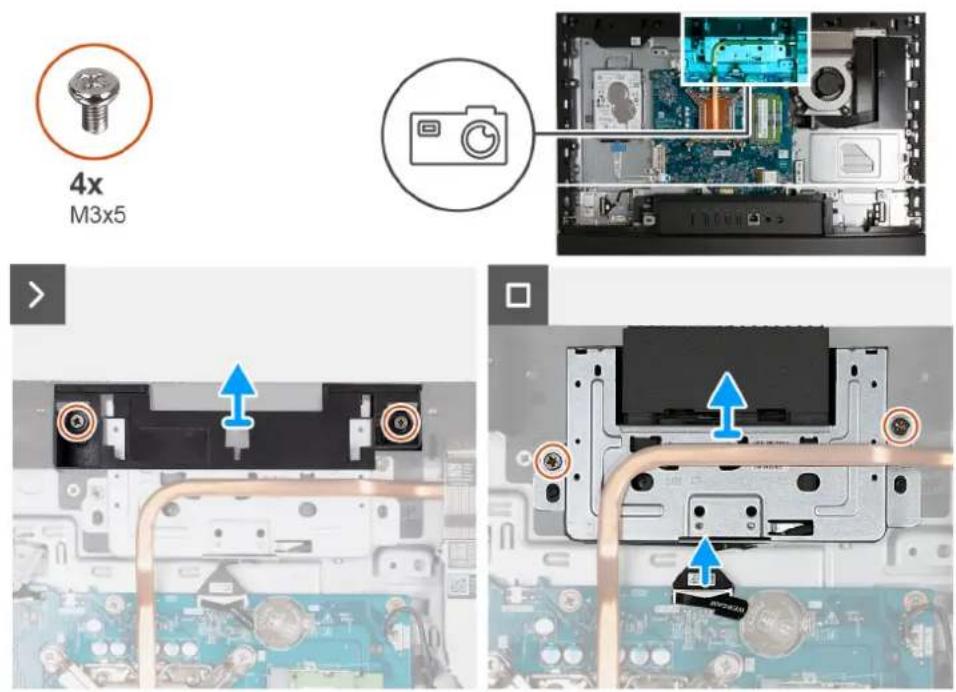

Unit kamera yang dapat ditarik....69

Kipas....72

Unit catu daya....73

Melepas dan memasang Field Replaceable Units (FRU)....76

Kipas catu daya....76

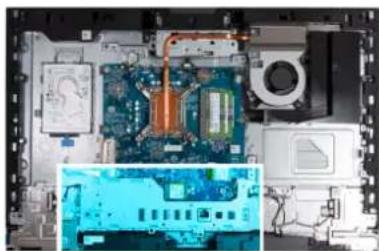

Braket I/O....82

Speaker....84

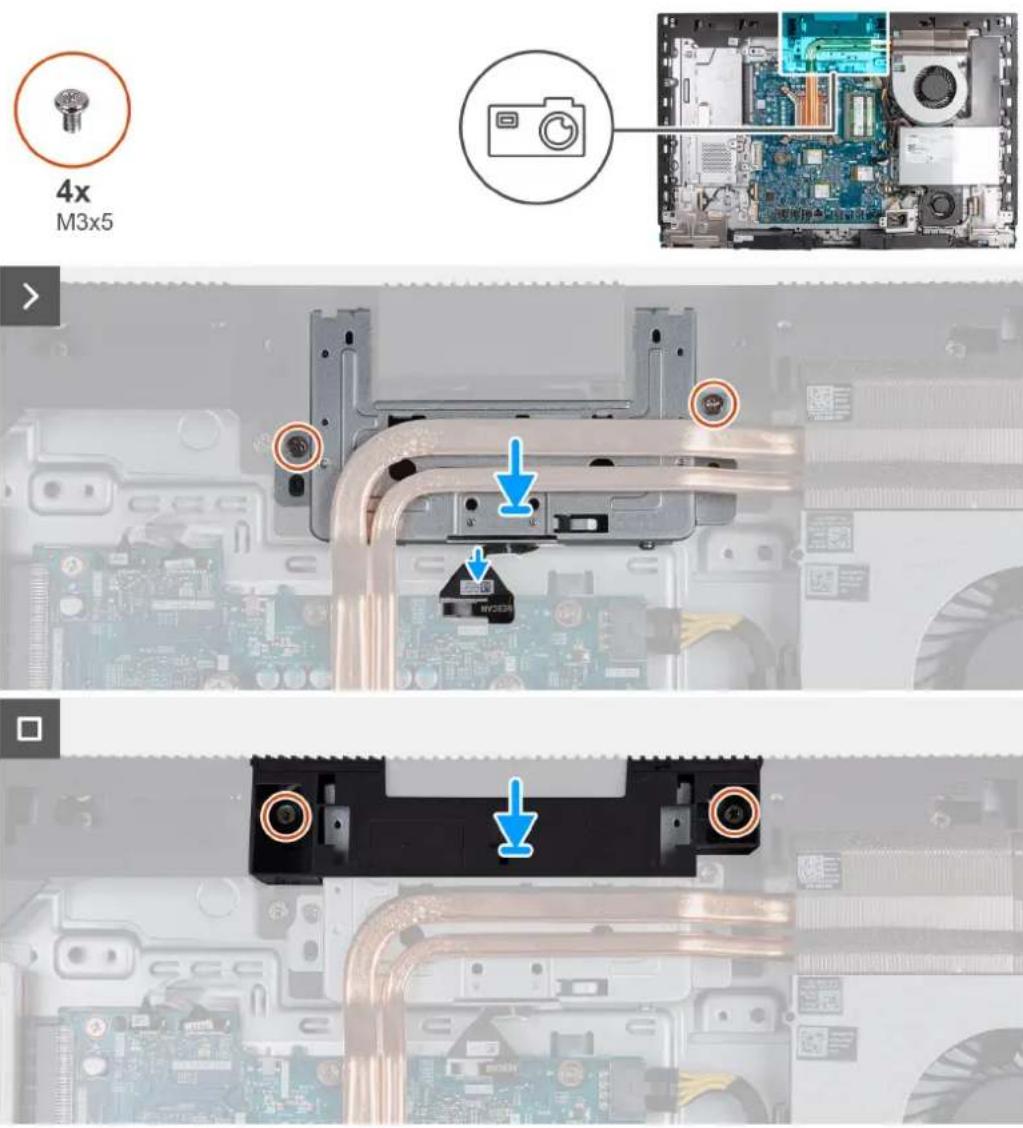

Unit kamera yang dapat ditarik....127

Kipas....129

Melepas dan memasang Field Replaceable Units (FRU)....131

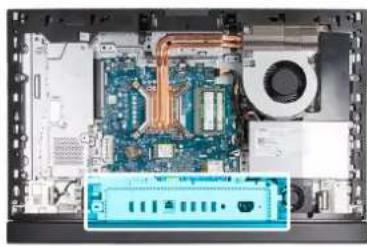

Braket I/O....132

Speaker....133

Bab 9: Perangkat Lunak....152

Sistem operasi....152

Driver dan Unduhan....152

Bab 10: Pengaturan BIOS....153

Masuk ke program pengaturan BIOS....153

Tombol navigasi....153

Menu Boot Satu Kali....153

Opsi pengaturan sistem....154

Memperbarui BIOS....163

Memperbarui BIOS pada Windows....163

Memperbarui BIOS menggunakan drive USB di Windows....164

Memperbarui BIOS di Linux dan Ubuntu....164

Memperbarui BIOS dari menu F12 One Time Boot (Boot Satu Kali)....164

Kata sandi sistem dan pengaturan....165

Menetapkan kata sandi penyiapan sistem....165

Menghapus atau mengubah kata sandi pengaturan sistem yang ada....166

Menghapus pengaturan CMOS....166

Menghapus kata sandi BIOS (Pengaturan Sistem) dan Sistem.... 166

Bab 11: Pemecahan Masalah....167

Diagnostik Pemeriksaan Kinerja Sistem Pra-boot Dell SupportAssist....167

Menjalankan Pemeriksaan Kinerja Sistem Pra-Boot SupportAssist....167

Built-in Self Test (Tes Mandiri Bawaan) Unit Catu Daya....167

Lampu diagnostik sistem....167

Memulihkan sistem operasi....169

Jam Waktu Nyata—Mengatur ulang RTC....169

Media rekam cadang dan opsi pemulihan....170

Siklus daya Wi-Fi....170

Bab 12: Mendapatkan bantuan dan menghubungi Dell....171

High Performance dan Energy Efficient

Untuk menentukan spesifikasi dan fitur dari OptiPlex All-in-One 7410 Anda, beberapa spesifikasi dalam dokumen ini telah disebutkan untuk tersedia hanya pada komputer dengan prosesor High Performance atau Energy Efficient.

Prosesor High Performance dan Energy Efficient dapat ditentukan secara berikut:

• High Performance: Komputer yang disertakan dengan prosesor 46 W, 60 W atau 65 W dan unit catu daya.
• Energy Efficient: Komputer yang disertakan dengan prosesor 35 W dan adaptor daya.

Tampilan OptiPlex All-in-One 7410

Kanan

1. Port USB 3.2 Gen 2 dengan PowerShare

Menyambungkan perangkat seperti perangkat penyimpanan eksternal, printer, dan display eksternal.

Menyediakan kecepatan transfer data hingga 10 Gbps. Mendukung Power Delivery yang mengaktifkan suplai daya dua-arah di antara perangkat. Menyediakan output daya hingga 10 W yang memungkinkan pengisian daya yang lebih cepat.

i CATATAN: PowerShare memungkinkan Anda untuk mengisi daya perangkat USB Anda bahkan saat komputer Anda dimatikan.
CATATAN: Jika perangkat USB disambungkan ke port PowerShare sebelum komputer dimatikan atau dalam keadaan hibernasi, Anda harus memutuskan sambungan lalu menyambungkannya lagi untuk mengaktifkan pengisian daya.

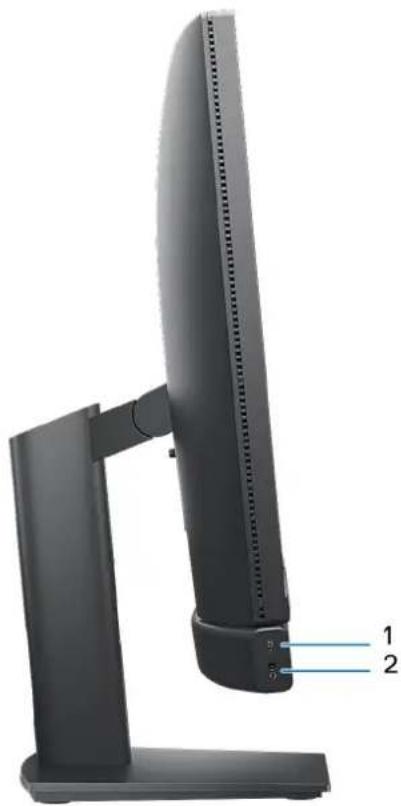

Kiri

1. Lampu aktivitas drive penyimpanan

Lampu aktivitas menyala ketika komputer membaca dari atau menulis ke drive penyimpanan.

2. Port audio universal

Menyambungkan headphone atau headset (gabungan headphone dan mikrofon).

Display

1 2 3 DELL 5 4

1. Mikrofon kiri

Menyediakan input suara digital untuk perekaman audio dan panggilan suara.

2. Mikrofon kanan

Menyediakan input suara digital untuk perekaman audio dan panggilan suara.

3. Kamera yang dapat ditarik

Memungkinkan Anda untuk melakukan obrolan video, menangkap foto, dan merekam video. Untuk melindungi privasi Anda, kamera ini dapat ditarik kembali saat tidak digunakan.

4. Speaker kanan

Sebagai output audio.

5. Speaker kiri

Sebagai output audio.

Kamera yang dapat ditarik

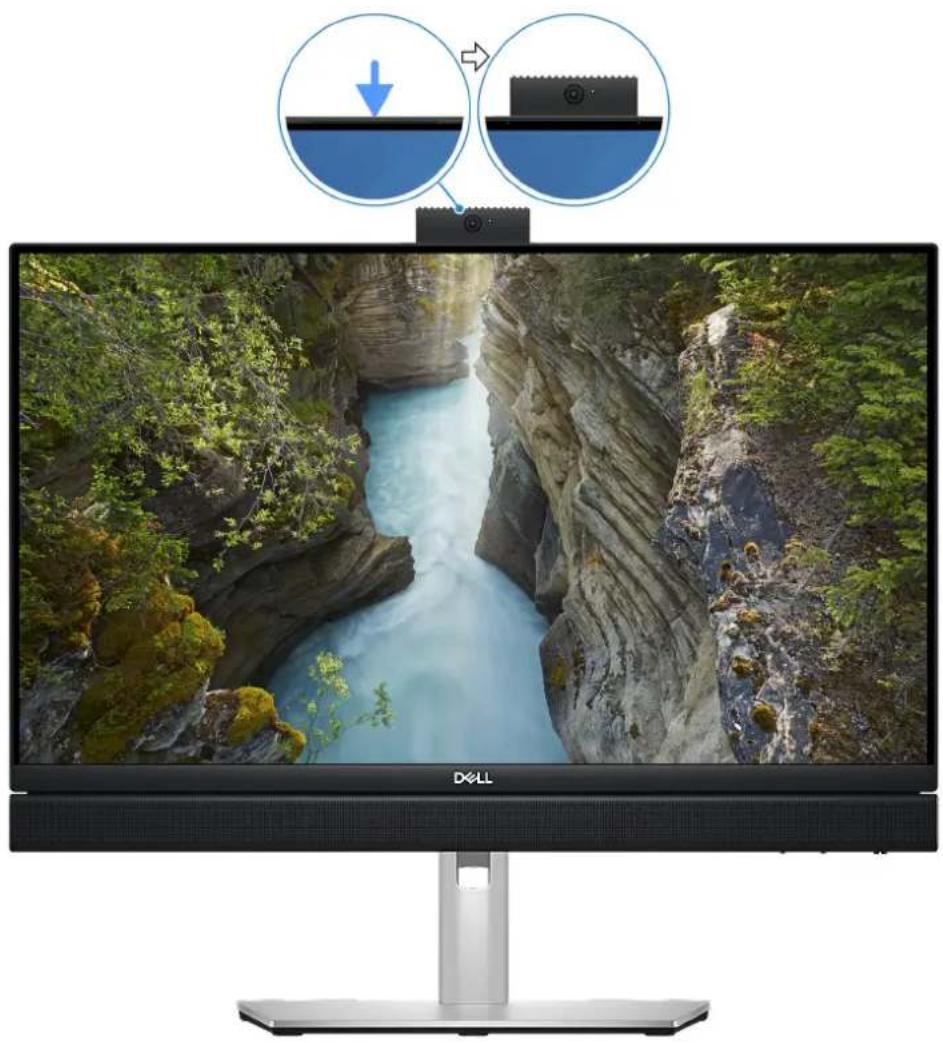

Menemukan kamera yang dapat ditarik

CATATAN: Untuk mengakses kamera yang dapat ditarik, tekan kamera yang dapat ditarik yang terletak di bagian atas komputer Anda. Untuk menyembunyikan kamera yang dapat ditarik dan melindungi privasi Anda, tekan ke bawah kamera yang dapat ditarik hingga terkunci pada tempatnya.

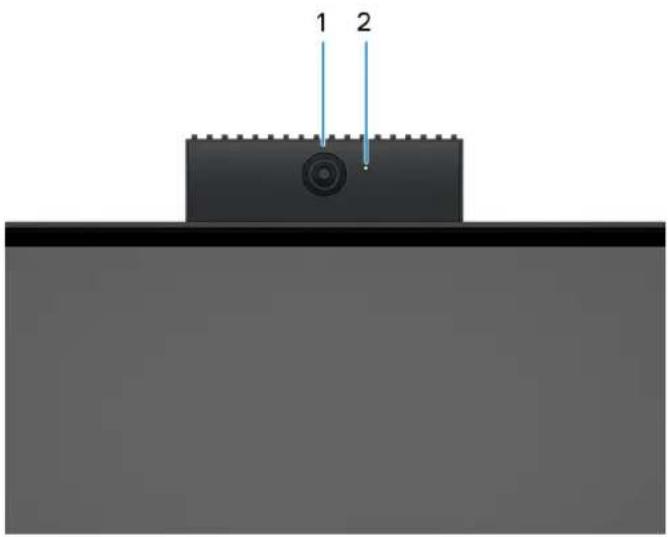

Tampilan kamera yang dapat ditarik

1 2

1. Kamera

Memungkinkan Anda untuk melakukan obrolan video, mengambil foto, dan merekam video.

2. Lampu status kamera

1. Lokasi dudukan Penyangga/VESA

Memungkinkan pemasangan sambungan VESA jarak ulir 100 mm x 100 mm untuk penggunaan dalam kondisi lingkungan standar, atau salah satu dari penyangga yang ditawarkan oleh Dell untuk OptiPlex All-in-One 7410 Anda.

2. Label Tag Servis

Tag Servis adalah pengidentifikasi alfanumerik unik yang memungkinkan teknisi layanan Dell untuk mengidentifikasi komponen perangkat keras di dalam komputer Anda dan mengakses informasi garansi.

3. Panel belakang

Sambungkan perangkat USB, audio, video, dan perangkat lainnya.

4. Slot kartu SD

Membaca dari dan menulis ke kartu SD.

5. Port USB 3.2 Gen 2 Tipe C

Menyambungkan perangkat seperti perangkat penyimpanan eksternal dan printer. Menyediakan tingkat transfer data hingga 10 Gbps.

6. Uji Mandiri Terpasang (Built-in Self Test atau BIST) display/Tombol input display

Tekan dan tahan agar komputer Anda masuk ke Uji Mandiri Terpasang (Built-in Self Test atau BIST).

CATATAN: Tekan untuk mengalihkan input display input menuju dan dari perangkat yang terhubung ke port HDMI-in pada panel belakang. Fitur ini hanya tersedia untuk komputer yang disertakan dengan prosesor High Performance.

7. Tombol daya

Tekan untuk menghidupkan komputer jika komputer dalam keadaan mati, dalam keadaan tidur, atau dalam keadaan hibernasi.

Saat komputer dinyalakan, tekan tombol daya untuk memasukkan komputer ke dalam keadaan tidur; tekan dan tahan tombol daya selama 10 detik untuk mematikan komputer.

CATATAN: Anda dapat mengustomisasi perilaku tombol daya di dalam Windows.

Panel belakang

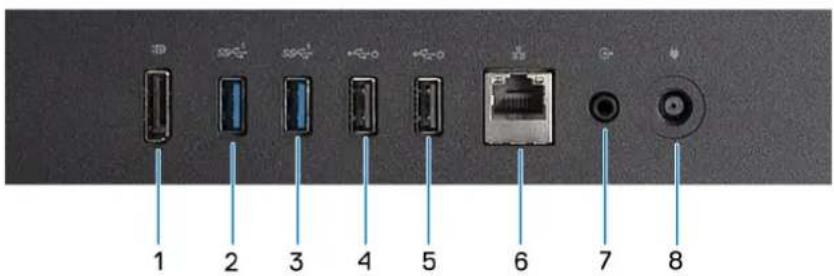

Untuk komputer dengan prosesor Energy Efficient:

1 2 3 4 5 6 7 8

1. DisplayPort ++ 1.4a

Menyambungkan display eksternal atau proyektor. Dapat mendukung output video hingga 5120 x 3200 pada 60 Hz.

2. Port USB 3.2 Gen 1

Menyambungkan perangkat seperti perangkat penyimpanan eksternal dan printer. Menyediakan kecepatan transfer data hingga 5 Gbps.

3. Port USB 3.2 Gen 1

Menyambungkan perangkat seperti perangkat penyimpanan eksternal dan printer. Menyediakan kecepatan transfer data hingga 5 Gbps.

4. Port USB 2.0 dengan Smart Power aktif

Menyambungkan perangkat seperti perangkat penyimpanan eksternal dan printer. Menyediakan kecepatan transfer data hingga 480 Mbps.

CATATAN: Ketika USB wake diaktifkan dalam BIOS maka komputer akan menyala atau bangun dari mode hibernasi ketika mouse atau keyboard USB yang terhubung ke port digunakan.

5. Port USB 2.0 dengan Smart Power aktif

Menyambungkan perangkat seperti perangkat penyimpanan eksternal dan printer. Menyediakan kecepatan transfer data hingga 480 Mbps.

CATATAN: Ketika USB wake diaktifkan dalam BIOS maka komputer akan menyala atau bangun dari mode hibernasi ketika mouse atau keyboard USB yang terhubung ke port digunakan.

6. Port jaringan

Menyambungkan kabel Ethernet (RJ45) dari router atau modem broadband untuk jaringan atau akses internet.

7. Port line-out audio, dapat dialih-tugaskan

Sambungkan speaker.

8. Port adaptor daya

Menyambungkan adaptor daya untuk menyediakan daya ke komputer Anda.

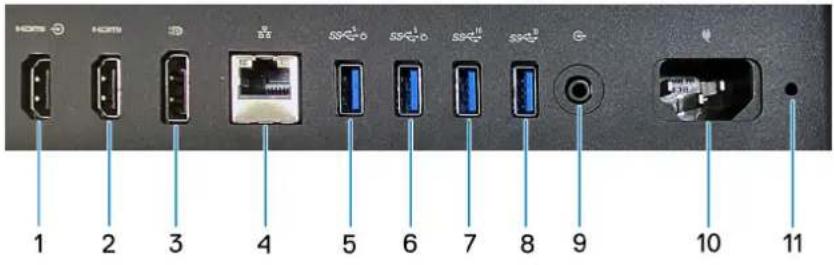

Untuk komputer dengan prosesor High Performance:

H075 H076 H077 B2 B3 SS-1 SS-2 SS-3 SS-4 SS-5 SS-6 SS-7 SS-8 SS-9 SS-10 SS-11 SS-12 1 2 3 4 5 6 7 8 9 10 11

1. Port HDMI-in 1.4b

Menyambungkan konsol gaming, pemutar Blu-ray, atau perangkat yang mendukung HDMI-out lainnya.

2. Port HDMI-out 2.1

Menyambungkan ke TV, display eksternal atau perangkat yang mendukung HDMI-in lainnya. Menyediakan output video dan audio serta mendukung output video output hingga 4096 x 2160 pada 60Hz.

3. DisplayPort ++ 1.4a

Menyambungkan display eksternal atau proyektor. Dapat mendukung output video hingga 5120 x 3200 pada 60 Hz.

4. Port jaringan

Menyambungkan kabel Ethernet (RJ45) dari router atau modem broadband untuk jaringan atau akses internet.

5. Port USB 3.2 Gen 1 dengan Smart Power aktif

Menyambungkan perangkat seperti perangkat penyimpanan eksternal dan printer. Menyediakan kecepatan transfer data hingga 5 Gbps.

CATATAN: Ketika USB wake diaktifkan dalam BIOS maka komputer akan menyala atau bangun dari mode hibernasi ketika mouse atau keyboard USB yang terhubung ke port digunakan.

6. Port USB 3.2 Gen 1 dengan Smart Power aktif

Menyambungkan perangkat seperti perangkat penyimpanan eksternal dan printer. Menyediakan kecepatan transfer data hingga 5 Gbps.

CATATAN: Ketika USB wake diaktifkan dalam BIOS maka komputer akan menyala atau bangun dari mode hibernasi ketika mouse atau keyboard USB yang terhubung ke port digunakan.

7. Port USB 3.2 Gen 2

Menyambungkan perangkat seperti perangkat penyimpanan eksternal dan printer. Menyediakan kecepatan transfer data hingga 10 Gbps.

8. Port USB 3.2 Gen 2

Menyambungkan perangkat seperti perangkat penyimpanan eksternal dan printer. Menyediakan kecepatan transfer data hingga 10 Gbps.

9. Port line-out audio, dapat dialih-tugaskan

Sambungkan perangkat audio.

10. Konektor kabel daya

Menyambungkan kabel daya untuk menyediakan daya ke komputer Anda.

11. Lampu diagnostik catu daya

Menunjukkan keadaan catu daya.

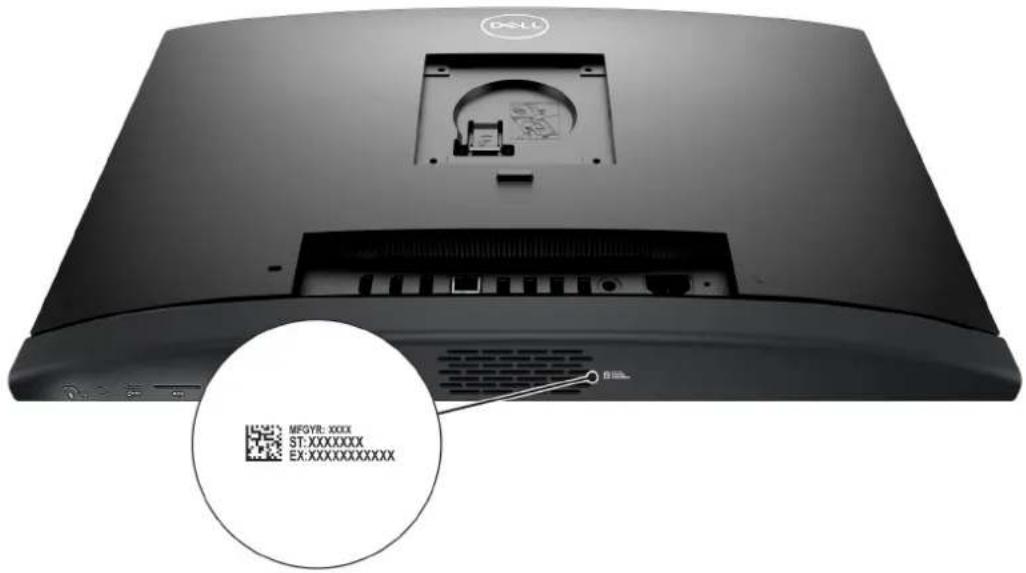

Tag Servis

Tag servis adalah pengidentifikasi alfanumerik unik yang memungkinkan teknisi layanan Dell untuk mengidentifikasi komponen perangkat keras di dalam komputer Anda dan mengakses informasi garansi.

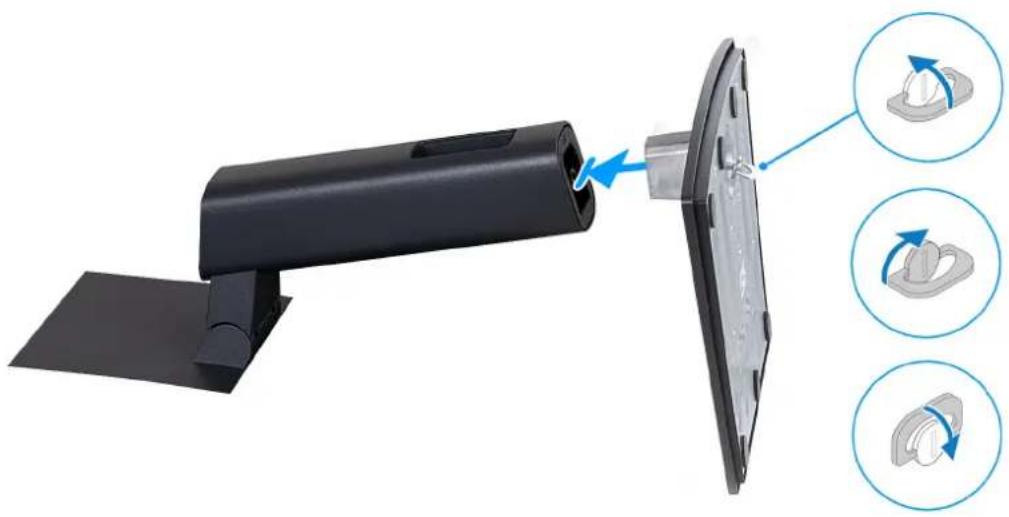

1. Pasangkan dasar penyangga pada penyangga.

CATATAN: Pemasangan dasar penyangga untuk semua konfigurasi penyangga yang diberikan untuk komputer Anda adalah sama. Ikuti prosedur yang ditampilkan dalam gambar untuk memasang dasar penyangga pada penyangga.

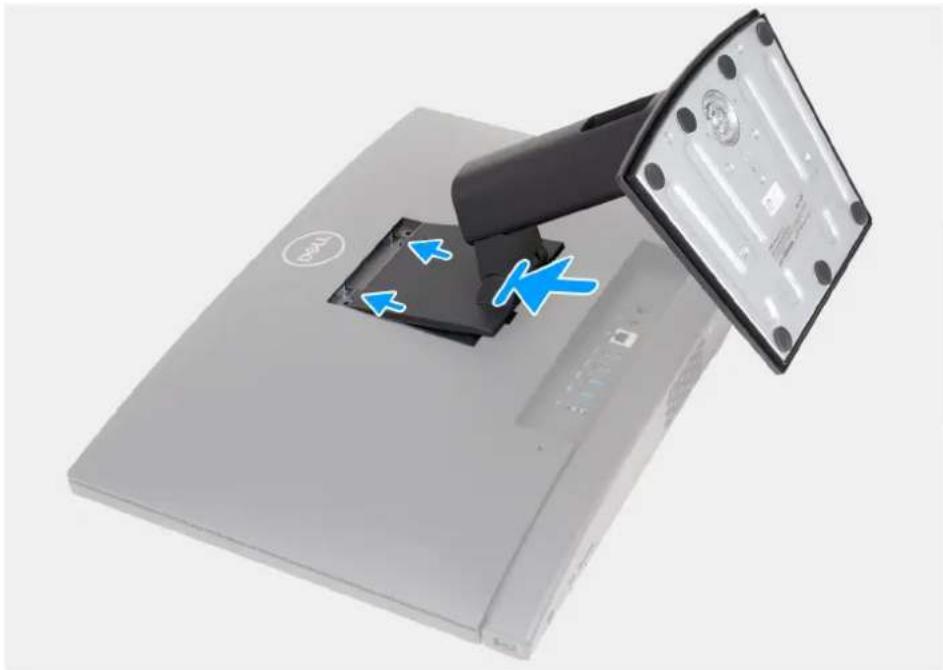

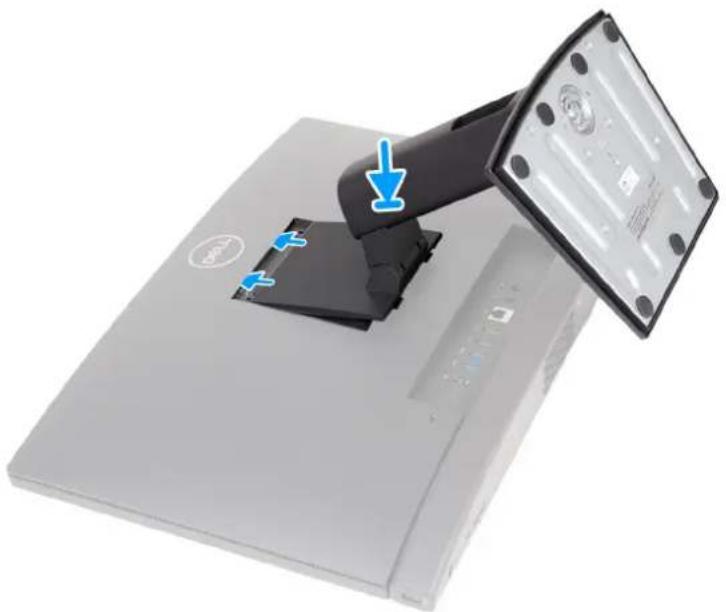

1. Siapkan penyangga dengan memasukkannya ke dalam slot pada penutup belakang hingga terpasang pada tempatnya.

CATATAN: Pemasangan penyangga untuk semua konfigurasi penyangga yang diberikan untuk komputer Anda adalah sama. Ikuti prosedur yang ditampilkan dalam gambar untuk memasang penyangga pada komputer.

1. Menyiapkan keyboard dan mouse.

CATATAN: Untuk instruksi penyiapan, lihat dokumentasi yang dikirimkan dengan keyboard dan mouse.

1. Menyambungkan kabel adaptor daya atau kabel daya

CATATAN: Bergantung pada konfigurasi yang dipesan komputer Anda mungkin memiliki adaptor daya atau catu daya. Rujuklah pada gambar yang sesuai yang cocok dengan komputer Anda untuk mengetahui prosedur menyambungkan kabel adaptor daya atau kabel daya.

Menyambungkan adaptor kabel daya

Menyambungkan kabel daya

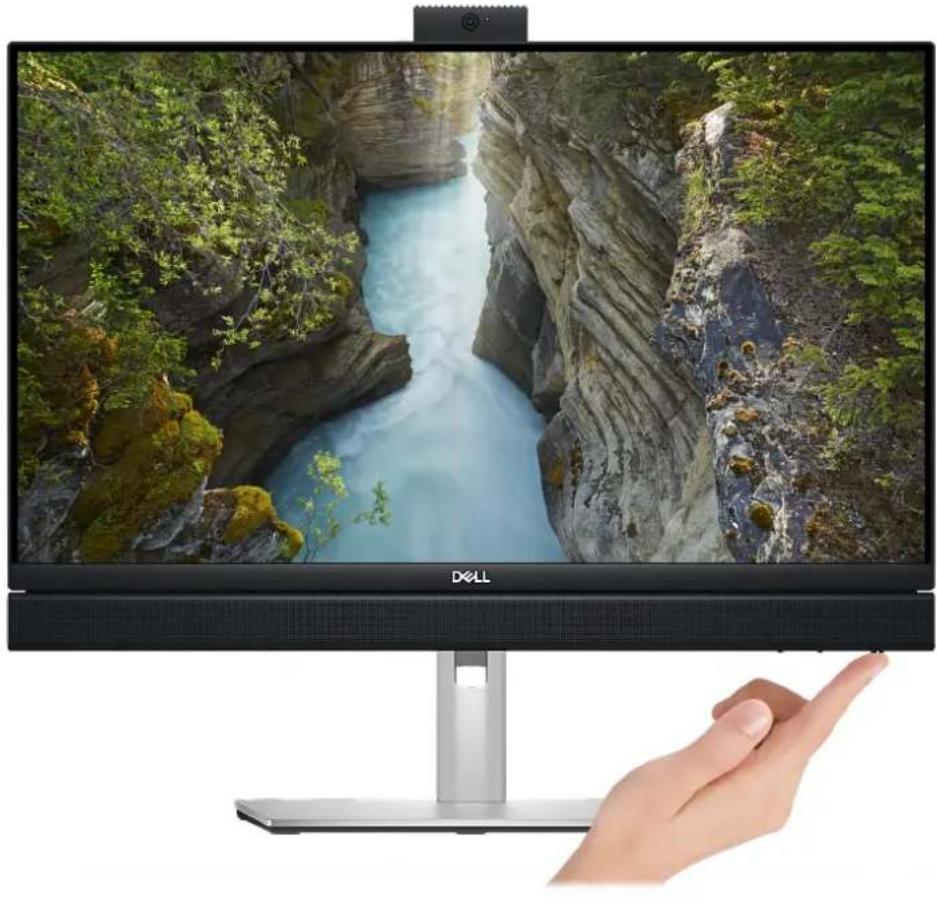

1. Tekan tombol daya untuk menyalakan komputer Anda.

Ikuti instruksi pada layar untuk menyelesaikan penataan. Untuk informasi lebih lanjut tentang memasang dan mengonfigurasi Ubuntu, lihat artikel basis pengetahuan 000131655 dan 000131676 di www.dell.com/support.

Untuk Windows:

Ikuti instruksi pada layar untuk menyelesaikan penataan. Saat melakukan pengaturan, Dell merekomendasikan Anda untuk:

- Menyambungkan ke jaringan untuk pembaruan Windows.

CATATAN: Jika Anda menyambungkan ke jaringan nirkabel aman, masukkan kata sandi untuk akses jaringan nirkabel saat diminta.

• Jika terhubung ke internet, masuk atau buat akun Microsoft. Jika tidak terhubung ke internet, buat akun offline.

• Pada layar Support and Protection (Dukungan dan Proteksi), masukkan detail kontak Anda.

• Cari dan gunakan aplikasi Dell dari menu Start Windows—Direkomendasikan

Tabel 1. Mencari lokasi aplikasi Dell

Sumber daya Deskripsi

MyDellMyDell merupakan platform keterlibatan streamline tunggal termasuk akses akun, informasi perangkat, dan pengaturan perangkat keras. Perangkat lunak ini memberikanfitur pintar yang secara otomatis menyetel komputer Anda untuk audio, daya dan performa terbaik yang memungkinkan. Maksimalkan perangkat Dell Anda dengan teknologi pintar yang terpersonalisasi dari MyDell. Berikut ini merupakan fitur utama dari MyDell:•Aplikasi

Tabel 1. Mencari lokasi aplikasi Dell (lanjutan)

Sumber daya Deskripsi
	●Audio●Daya●Warna dan Display●Pendeteksian kehadiranUntuk informasi selengkapnya mengenai cara menggunakan MyDell, lihat panduan produk diwww.dell.com/support.
	SupportAssistSupportAssist secara proaktif dan prediktif mengidentifikasi masalah perangkat keras dan perangkat lunak di komputer Anda dan mengotomatiskan proses pemakaian dengan dukungan Teknis Dell. Hal ini mengatasi masalah kinerja dan stabilisasi, mencegah ancaman keamanan, memantau, dan mendeteksi kegagalan perangkat keras. Untuk informasi lebih lanjut, lihat Panduan Pengguna SupportAssist for Home PCs di www.dell.com/support/home/product-support/product/dell-supportassist-pcs-tablets/docs. i|CATATAN:Di SupportAssist, klik tanggal kedaluwarsa garansi untuk memperbarui atau meningkatkan versi garansi Anda.
	Dell UpdatePerbarui komputer Anda dengan perbaikan dan driver perangkat penting saat tersedia. Untuk informasi lebih lanjut mengenai menggunakan Dell Update, lihat dokumen panduan produk dan lisensi pihak ketiga di www.dell.com/support.
	Dell Digital DeliveryUnduh aplikasi perangkat lunak, yang dibeli namun belum terpasang di komputer Anda. Untuk informasi selengkapnya tentang menggunakan Dell Digital Delivery, cari di Sumber Daya Basis Pengetahuan di www.dell.com/support.

Spesifikasi OptiPlex All-in-One 7410

Dimensi dan berat

Tabel berikut mencantumkan informasi tinggi, lebar, kedalaman, dan berat OptiPlex All-in-One 7410 Anda.

Tabel 2. Dimensi dan berat

Deskripsi Nilai
Tinggi:
	Tinggi depan	354,30 mm (13,95 inci)
	Tinggi belakang	354,30 mm (13,95 inci)
Panjang		540 mm (21,26 inci)
Lebar		57,90 mm (2,28 inci)
BeratCATATAN: Berat komputer Anda tergantung pada konfigurasi yang dipesan dan variabilitas pembuatan.		●Maksimum: 6,32 kg (13,93 lb)●Minimum: 5,61 kg (12,37 lb)

Prosesor

Tabel berikut mencantumkan daftar rincian prosesor yang didukung oleh OptiPlex All-in-One 7410 Anda.

Tabel berikut mencantumkan rincian chipset yang didukung oleh OptiPlex All-in-One 7410 Anda.

Tabel 5. Chipset

Deskripsi	Nilai
Chipset	Q670
Prosesor	• Prosesor Intel Core i3T/i5T/i5T vPro Generasi ke-13

Tabel 5. Chipset (lanjutan)

Deskripsi Nilai
	Intel Core i3/i5/i5 vPro/i7 vPro Generasi ke-13Intel Pentium GoldIntel Celeron
Lebar bus DRAM	64-bit
EPROM Flash	32 MB + 16 MB
Bus PCIe	Hingga Gen3

Sistem operasi

OptiPlex All-in-One 7410 Anda mendukung sistem operasi berikut:

Untuk informasi lebih lanjut tentang gambar Pemulihan OS Dell, lihat Cara Mengunduh dan Menggunakan Gambar Pemulihan OS Dell di Microsoft Windows, di Situs dukungan Dell.

Dukungan platform komersial Windows 11 N-2 dan sistem operasi selama 5 tahun:

Semua platform komersial yang baru diperkenalkan di tahun 2019 dan platform berikutnya (Latitude, OptiPlex, dan Dell Precision) akan memenuhi syarat dan dikirimkan dengan Windows 11 versi N Kanal Semi-Tahunan yang paling baru dan dipasang dari pabrik, serta memenuhi syarat (tetapi tidak dikirimkan) dua versi sebelumnya (N-1, N-2). OptiPlex All-in-One 7410 akan RTS dengan Windows 11 versi v20H2 pada saat diluncurkan, dan versi ini akan menentukan versi N-2 yang sebelumnya memenuhi syarat untuk platform ini.

Untuk versi Windows 11 selanjutnya, Dell terus menguji platform komersial dengan rilis Windows 11 berikutnya selama perangkat diproduksi dan selama lima tahun pascaproduksi, termasuk rilis musim gugur dan musim semi dari Microsoft.

Untuk informasi tambahan tentang dukungan sistem operasi Windows N-2 dan 5 tahun, lihat Dell Windows sebagai Layanan (WaaS), di situs dukungan Dell.

EOML 411

OptiPlex All-in-One 7410 terus menguji rilis versi Semi-Tahunan Channel Windows 11 yang akan datang untuk lima tahun pascaproduksi, termasuk rilis musim gugur dan musim semi dari Microsoft.

Memori

Tabel berikut mencantumkan spesifikasi memori OptiPlex All-in-One 7410 Anda.

Tabel 6. Spesifikasi memori

Deskripsi Nilai
Slot memori	Dua slot SoDIMM
Tipe memori	●DDR4, hanya untuk komputer yang disertakan dengan prosesor Energy Efficient●DDR5, hanya untuk komputer yang disertakan dengan prosesor High Performance
Kecepatan memori	●3200 MHz, hanya untuk komputer yang disertakan dengan prosesor Energy Efficient

Tabel 6. Spesifikasi memori (lanjutan)

Deskripsi Nilai
	●4800 MHz, hanya untuk komputer yang disertakan dengan prosesor High Performance
Konfigurasi memori maksimum	64 GB
Konfigurasi memori minimum	●4 GB, hanya untuk komputer yang disertakan dengan prosesor Energy Efficient●8 GB, hanya untuk komputer yang disertakan dengan prosesor High Performance
Ukuran memori per slot	Untuk komputer yang disertakan dengan prosesor Energy Efficient:●4 GB, 8 GB, 16 GB, atau 32 GBUntuk komputer yang disertakan dengan prosesor High Performance:●8 GB, 16 GB, atau 32 GB
Konfigurasi memori yang didukung	Untuk komputer yang disertakan dengan prosesor Energy Efficient:●4 GB, 1 x 4 GB, DDR4, 3200 MHz●8 GB, 1 x 8 GB, DDR4, 3.200 MHz●16 GB, 1 x 16 GB, DDR4, 3200 MHz●16 GB, 2 x 8 GB, DDR4, 3.200 MHz, channel ganda●32 GB, 1 x 32 GB, DDR4, 3200 MHz●32 GB, 2 x 16 GB, DDR4, 3.200 MHz, channel ganda●64 GB, 2 x 32 GB, DDR4, 3200 MHz, channel gandaUntuk komputer yang disertakan dengan prosesor High Performance:●8 GB, 1 x 8 GB, DDR5, 4800 MHz●16 GB, 1 x 16 GB, DDR5, 4800 MHz●16 GB, 2 x 8 GB, DDR5, 4800 MHz, channel ganda●32 GB, 1 x 32 GB, DDR5, 4800 MHz●32 GB, 2 x 16 GB, DDR5, 4800 MHz, channel ganda●64 GB, 2 x 32 GB, DDR5, 4800 MHz, channel ganda

Port eksternal

Tabel berikut mencantumkan informasi port eksternal OptiPlex All-in-One 7410 Anda.

Tabel 7. Port eksternal

Deskripsi Nilai
Port jaringan	Satu port Ethernet RJ45 10/100/1000 Mbps
Port USB	Untuk komputer yang disertakan dengan prosesor Energy Efficient:●Satu port USB 3.2 Gen 2 dengan PowerShare●Satu port USB 3.2 Gen 2 Tipe-C●Dua port USB 3.2 Gen 1●Dua port USB 2.0 dengan Smart Power OnUntuk komputer yang disertakan dengan prosesor High Performance:●Satu port USB 3.2 Gen 2 dengan PowerShare

Tabel 7. Port eksternal (lanjutan)

Deskripsi Nilai
	●Satu port USB 3.2 Gen 2 Tipe-C●Dua port USB 3.2 Gen 2●Dua port USB 3.2 Gen 1 dengan Smart Power Aktif
Port audio	●Satu port audio universal●Satu port line-out audio, dapat dialih-tugaskan
Port video	●Satu port DisplayPort++ 1.4a●Satu HDMI-in 1.4b, hanya untuk komputer yang disertakan dengan prosesor High Performance●Satu HDMI-out 2.1, hanya untuk komputer yang disertakan dengan prosesor High Performance
Pembaca kartu-media	Satu slot kartu SD
Port adaptor daya	●Satu port adaptor daya, hanya untuk komputer yang disertakan dengan prosesor Energy Efficient●Satu konektor kabel daya, hanya untuk komputer yang disertakan dengan prosesor High Performance
Slot kabel pengaman	Satu slot kabel pengaman (berbentuk balok segitiga)

Slot internal

Tabel berikut mencantumkan slot internal dari OptiPlex All-in-One 7410 Anda.

Tabel 8. Slot internal

Deskripsi Nilai
M.2	Untuk komputer yang disertakan dengan prosesor Energy Efficient:Satu slot M.2 2230 untuk kartu kombinasi WiFi dan BluetoothSatu slot M.2 2230/2280 untuk solid-state driveUntuk komputer yang disertakan dengan prosesor High Performance:Satu slot M.2 2230 untuk kartu kombinasi WiFi dan BluetoothDua slot M.2 2230/2280 untuk solid-state driveCATATAN: Untuk mempelajari lebih lanjut tentang fitur berbagai jenis kartu M.2, cari di Sumber Daya Basis Pengetahuan di www.dell.com/support.
SATA	Satu slot SATA untuk hard disk 2,5-inci, hanya untuk komputer yang disertakan dengan prosesor Energy Efficient

Ethernet

Tabel berikut mencantumkan spesifikasi Ethernet dengan sambungan kabel Local Area Network (LAN) OptiPlex All-in-One 7410 Anda.

Tabel 9. Spesifikasi Ethernet

Deskripsi Nilai
Nomor model	Intel i219-LM

Tabel 9. Spesifikasi Ethernet (lanjutan)

Deskripsi Nilai
Laju transfer	10/100/1000 Mbps

Modul nirkabel

Tabel berikut mencantumkan spesifikasi modul Wireless Local Area Network (WLAN) OptiPlex All-in-One 7410.

Tabel 10. Spesifikasi modul nirkabel

Deskripsi Opsi satu Opsi dua Opsi tiga
Nomor model	AX201 Intel AX211 Realtek RTL8852BE
Laju transfer	Hingga 2400 Mbps Hingga 2400 Mbps Hingga 1201 Mbps
Pita frekuensi didukung	2.4 GHz/5 GHz 2,4 GHz/5 GHz/6 GHz 2.4 GHz/5 GHz
Standard nirkabel	Wi-Fi 802.11a/b/gWi-Fi 4 (WiFi 802.11n)Wi-Fi 5 (WiFi 802.11ac)Wi-Fi 6 (WiFi 802.11ax)	Wi-Fi 802.11a/b/gWi-Fi 4 (WiFi 802.11n)Wi-Fi 5 (WiFi 802.11ac)Wi-Fi 6E (WiFi 802.11ax)	Wi-Fi 802.11a/b/gWi-Fi 4 (WiFi 802.11n)Wi-Fi 5 (WiFi 802.11ac)Wi-Fi 6 (WiFi 802.11ax)
Enkripsi	64-bit/128-bit WEPAES-CCMPTKIP	64-bit/128-bit WEPAES-CCMPTKIP	64-bit/128-bit WEPAES-CCMPTKIP
Bluetooth	Kartu nirkabel Bluetooth Kartu nirkabel Bluetooth Kartu nirkabel Bluetooth

Audio

Tabel berikut mencantumkan spesifikasi audio OptiPlex All-in-One 7410 Anda.

Tabel 11. Spesifikasi audio

Deskripsi Nilai
Kontroler audio	Realtek ALC3246, hanya untuk komputer yang disertakan dengan prosesor Energy EfficientRealtek ALC3289, hanya untuk komputer yang disertakan dengan prosesor High Performance
Konversi stereo	Didukung
Antarmuka audio internal	Antarmuka audio definisi tinggi
Antarmuka audio eksternal	Satu port audio universalSatu port line-out audio, dapat dialih-tugaskan
Jumlah speaker	Dua speaker stereo
Amplifier speaker internal	Didukung untuk komputer yang disertakan dengan prosesor Energy Efficient:Realtek Amplifier ALC1302, hanya untuk komputer yang disertakan dengan prosesor High Performance
Kontrol volume eksternal	Tidak didukung

Tabel 11. Spesifikasi audio (lanjutan)

Deskripsi Nilai
Output speaker:
	Output speaker rata-rata	2 W
	Output speaker puncak	2,5 W
Output subwoofer		Tidak didukung
Mikrofon		Dua mikrofon dalam unit kamera yang dapat ditarik

Penyimpanan

Bagian ini mencantumkan opsi penyimpanan pada OptiPlex All-in-One 7410 Anda.

OptiPlex All-in-One 7410 Anda mendukung salah satu konfigurasi penyimpanan berikut:

• Satu solid-state drive M.2 2230/2280 + satu drive hard-disk 2,5-inci, hanya untuk komputer yang disertakan dengan prosesor Energy Efficient
• Satu hard disk 2,5-inci, hanya untuk komputer yang disertakan dengan prosesor Energy Efficient
• Dua solid-state drive M.2 2230/2280, hanya untuk komputer yang disertakan dengan prosesor High Performance

Drive utama OptiPlex All-in-One 7410 Anda bervariasi menurut pada konfigurasi penyimpanannya. Untuk komputer:

Tabel 12. Spesifikasi penyimpanan

Jenis penyimpanan Jenis antarmuka Kapasitas
Hard-disk drive 2,5-inciCATATAN:hanya tersedia pada komputer yang disertakan dengan prosesor Energy Efficient	SATA AHCI, hingga 6 Gbps Hingga 1 TB
Solid-state drive M.2 2230, Kelas 35 PCIe Gen3 x4 NVMe, hingga 64 Gbps Hingga 1 TB
Solid-state drive M.2 2280, Kelas 40 PCIe Gen3 x4 NVMe, hingga 64 Gbps Hingga 2 TB
Solid-state drive M.2 2230, drive enkripsi mandiri, Kelas 35	PCIe Gen3 x4 NVMe, hingga 64 Gbps Hingga	256 GB
Solid-state drive M.2 2280, drive enkripsi mandiri, Kelas 40	PCIe Gen3 x4 NVMe, hingga 64 Gbps Hingga	1 TB

Pembaca kartu-media

Tabel berikut mencantumkan informasi kartu media yang didukung oleh OptiPlex All-in-One 7410 Anda.

Tabel 13. Spesifikasi pembaca kartu-media

Deskripsi Nilai
Jenis kartu media	Satu slot kartu SD
Kartu media yang didukung	●Secure Digital (SD)●Secure Digital High Capacity (SDHC)

Tabel 13. Spesifikasi pembaca kartu-media (lanjutan)

Deskripsi Nilai
	●Secure Digital Extended Capacity (SDXC)
i|CATATAN: Kapasitas maksimum yang didukung oleh pembaca kartu media bervariasi tergantung pada standar kartu media yang dipasang di komputer Anda.

Kamera

Tabel berikut mencantumkan spesifikasi kamera OptiPlex All-in-One 7410 Anda.

Tabel 14. Spesifikasi kamera

Deskripsi Nilai
Jumlah kamera		Satu
Jenis kamera		Kamera FHD RGB
Lokasi kamera		Kamera yang dapat ditarik
Jenis sensor kamera		Teknologi sensor CMOS
Resolusi kamera:
	Gambar	2,07 megapiksel
	Video	1920 x 1080 (FHD) pada 30 fps
Sudut tampilan diagonal:		82 derajat

Daya

Tabel berikut mencantumkan spesifikasi adaptor daya dari OptiPlex All-in-One 7410 Anda.

Adaptor daya

CATATAN: Spesifikasi adaptor daya hanya berlaku untuk komputer yang disertakan dengan prosesor Energy Efficient

Tabel 15. Spesifikasi adaptor daya

Deskripsi Opsi satu Opsi dua
Type (Tipe)		Adaptor AC 130 W Adaptor AC 180 W
Dimensi konektor:
	Diameter eksternal	7,40 mm 7,40 mm
	Diameter internal	5,10 mm 5,10 mm
Dimensi adaptor daya:
	Tinggi	154.70 mm (6.09 inci) 155 mm (6.10 inci)
	Lebar	76.20 mm (3 inci) 76.20 mm (3 inci)

Tabel 15. Spesifikasi adaptor daya (lanjutan)

Deskripsi Opsi satu Opsi dua
	Kedalaman	25,4 mm (1 inci) 30 mm (1,18 inci)
Tegangan input		100 VAC–240 VAC 100 VAC–240 VAC
Frekuensi input		50 Hz–60 Hz 50 Hz–60 Hz
Arus input (maksimum)		2,50 A 2,34 A
Arus output (kontinu)		6,70 A 9,23 A
Nilai tegangan output		19,50 VDC 19,50 VDC
Kisaran suhu:
	Pengoperasian	0 °C hingga 40 °C (32 °F hingga 104 °F) 0 °C hingga 40 °C (32 °F hingga 104 °F)
	Penyimpanan	-40 °C hingga 70 °C (-40 °F hingga 158 °F)	-40 °C hingga 70 °C (-40 °F hingga 158 °F)
△|PERHATIAN: Rentang suhu pengoperasian dan penyimpanan mungkin berbeda untuk setiap komponen, jadi pengoperasian atau penyimpanan perangkat di luar rentang ini dapat memengaruhi kinerja komponen tertentu.

Unit catu daya

CATATAN: Spesifikasi peringkat daya hanya berlaku untuk komputer yang disertakan dengan prosesor High Performance

Tabel 16. Rating daya

Deskripsi Nilai
Type (Tipe)		Unit catu daya internal (PSU) 160 W, 80 Plus Bronze
Tegangan input		90 VAC-264 VAC
Frekuensi input		47 Hz-63 Hz
Arus input (maksimum)		2,80 A
Arus output (kontinu)		Pengoperasian:●19,50 VA: 7 A●19,50 VB: 5 ASiaga:●19,50 VA: 0,50 A●19,50 VB: 1,75 A
Nilai tegangan output		●19,50 VA●19,50 VB
Kisaran suhu:
	Pengoperasian	5 °C hingga 42 °C (41 °F hingga 107,6 °F)
	Penyimpanan	-40 °C hingga 70 °C (-40 °F hingga 158 °F)

Konektor catu daya

Tabel berikut mencantumkan spesifikasi konektor catu daya OptiPlex All-in-One 7410 Anda.

Tabel 17. Konektor catu daya

Unit catu daya internal (PSU) 160 W, 80 Plus Bronze

●Satu konektor 8-pin untuk prosesor●Satu konektor 6-pin untuk board sistem●Satu konektor 6-pin untuk sinyal kontrol●Satu konektor 2-pin untuk LED

Display

Tabel berikut mencantumkan spesifikasi display OptiPlex All-in-One 7410 Anda.

Tabel 18. Spesifikasi display

Deskripsi Opsi satu Opsi dua
Jenis display		Full High Definition (FHD), ComfortView Plus	Full High Definition (FHD), ComfortView Plus
Opsi layar sentuh		Tidak Dukungan sentuh, dengan 10 titik sentuh
Teknologi panel display		In-Plane Switching (IPS) In-Plane Switching (IPS)
Dimensi panel display (area aktif):
	Tinggi	296,46 mm (11,67 inci) 296,46 mm (11,67 inci)
	Lebar	527,04 mm (20,75 inci) 527,04 mm (20,75 inci)
	Diagonal	604,70 mm (23,81 inci) 604,70 mm (23,81 inci)
Resolusi asli panel display		1920 x 1080 1920 x 1080
Pencahayaan (umum)		250 nit 300 nit
Megapiksel		2,07 2,07
Gamut warna		99% (sRGB) 99% (sRGB)
Piksel per Inci (PPI)		92 92
Rasio kontras (min.)		●700:1, minimum●1000:1, tipikal	●700:1, minimum●1000:1, tipikal
Waktu respons (maks.)		●25 mdet, minimum●14 mdet, tipikal	●20 mdet, minimum●14 mdet, tipikal
Laju penyegaran		60 Hz 60 Hz
Sudut tampilan horizontal		●+/- 85 derajat, minimum●+/- 89 derajat, tipikal	●+/- 85 derajat, minimum●+/- 89 derajat, tipikal
Sudut tampilan vertikal		●+/- 85 derajat, minimum●+/- 89 derajat, tipikal	●+/- 85 derajat, minimum●+/- 89 derajat, tipikal
Jarak piksel		0,27 mm 0,27 mm

Tabel 18. Spesifikasi display (lanjutan)

Deskripsi Opsi satu Opsi dua
konsumsi daya (maksimum)	14,11 W 17,26 W
Akhiran anti-silau vs mengkilap	Anti-silau Anti-silau

GPU—Terintegrasi

Tabel berikut mencantumkan spesifikasi Graphics Processing Unit (GPU) terintegrasi yang didukung oleh OptiPlex All-in-One 7410 Anda.

Tabel 19. GPU—Terintegrasi

Pengontrol Dukungan display	eksternal Ukuran memori Prosesor
Intel UHD Graphics 710	Satu port DisplayPort++ 1.4a (5120 x 3200 pada 60 Hz)Satu HDMI-out 2.1 (4096 x 2160 pada 60 Hz), hanya untuk komputer yang disertakan dengan prosesor High Performance	Memori sistem bersama	Intel Pentium GoldIntel Celeron
Intel UHD Graphics 730	Satu port DisplayPort++ 1.4a (5120 x 3200 pada 60 Hz)Satu HDMI-out 2.1 (4096 x 2160 pada 60 Hz), hanya untuk komputer yang disertakan dengan prosesor High Performance	Memori sistem bersama Intel Core i3/i3T/i5/i5TGenerasi ke-13
Intel UHD Graphics 770	Satu port DisplayPort++ 1.4a (5120 x 3200 pada 60 Hz)Satu HDMI-out 2.1 (4096 x 2160 pada 60 Hz), hanya untuk komputer yang disertakan dengan prosesor High Performance	Memori sistem bersama Intel Core i5 vPro/i5T vPro/i7vPro Generasi ke-13

Keamanan perangkat keras

Tabel berikut mencantumkan keamanan perangkat keras OptiPlex All-in-One 7410 Anda.

Tabel 20. Keamanan perangkat keras

Keamanan perangkat keras

Slot kabel pengaman Kensington

Sakelar intrusi sasis

Trusted Platform Module (Modul Platform Tepercaya) (TPM Diskrit Diaktifkan)

SafeBIOS termasuk Verifikasi BIOS Dell Off-host

Ketahanan BIOS

Pemulihan BIOS, dan Pengontrolan BIOS tambahan

SafeID termasuk Trusted Platform Module (TPM) 2.0

Self-Encrypting Drives (SED)

Tabel 20. Keamanan perangkat keras (lanjutan)

Keamanan perangkat keras

D-Pedigree (Fungsi Rantai Suplai Aman)

Lingkungan

Tabel berikut mencantumkan spesifikasi lingkungan dari OptiPlex All-in-One 7410 Anda.

Tabel 21. Lingkungan

Fitur Nilai
Pengemasan dapat didaur ulang Ya
BFR/PVC—sasis gratis Ya
Dukungan pengemasan orientasi vertikal Ya
Pengemasan Multi-Pack Tidak
Catu Daya Hemat Energi Ya
Sesuai dengan ENV0424 Ya

CATATAN: Kemasan serat berbasis kayu mengandung minimal 35% konten daur ulang berdasarkan berat total serat berbasis kayu. Kemasan yang tidak mengandung serat berbasis kayu dapat diklaim sebagai Tidak Berlaku. Kriteria penting yang diharapkan untuk EPEAT 2018.

Lingkungan pengoperasian dan penyimpanan

Tabel ini mencantumkan daftar spesifikasi pengoperasian dan penyimpanan dari OptiPlex All-in-One 7410 Anda.

Level kontaminan di udara: G1 sebagaimana ditetapkan oleh ISA-S71.04-1985

Tabel 22. Lingkungan komputer

Deskripsi Pengoperasian Penyimpanan
Kisaran suhu	0 °C hingga 35 °C (32 °F hingga 95 °F) -40	°C hingga 65 °C (-40 °F hingga 149 °F)
Kelembapan relatif (maksimum)	10 % hingga 90 % (tanpa kondensasi) 0% hingga 95% (tanpa kondensasi)
Getaran (maksimum)*	0,26 GRMS 1,30 GRMS
Guncangan (maksimum)	40 G† 160 G†
Kisaran ketinggian	-15,2 m hingga 3.048 m (-49,87 kaki hingga 10.000 kaki)	-15,2 m hingga 10.668 m (-49,87 kaki hingga 35.000 kaki)
△|PERHATIAN: Rentang suhu pengoperasian dan penyimpanan mungkin berbeda untuk setiap komponen, jadi pengoperasian atau penyimpanan perangkat di luar rentang ini dapat memengaruhi kinerja komponen tertentu.

* Diukur menggunakan spektrum getaran acak yang mensimulasikan lingkungan pengguna.
† Diukur menggunakan detakan setengah sinus 2 ms.

Bekerja pada bagian dalam komputer Anda

Petunjuk keselamatan

Gunakan panduan keselamatan berikut untuk melindungi komputer dari kemungkinan kerusakan dan memastikan keselamatan diri Anda. Kecuali disebutkan sebaliknya, setiap prosedur yang termasuk dalam dokumen ini mengasumsikan bahwa Anda telah membaca informasi keselamatan yang dikirimkan bersama dengan komputer Anda.

PERINGATAN: Sebelum mengerjakan bagian dalam komputer Anda, bacalah informasi keselamatan yang dikirimkan bersama komputer Anda. Untuk informasi selengkapnya tentang praktik keselamatan terbaik, kunjungi home page Kesesuaian Peraturan di www.dell.com/regulatory_compliance.
PERINGATAN: Lepaskan komputer Anda dari semua sumber daya sebelum membuka penutup komputer atau panel. Setelah Anda selesai mengerjakan bagian dalam komputer, pasang kembali semua penutup, panel, dan sekrup sebelum menyambungkan komputer Anda ke stopkontak listrik.
PERHATIAN: Untuk mencegah kerusakan pada komputer, pastikan permukaan tempat Anda bekerja rata, kering, dan bersih.
PERHATIAN: Untuk mencegah kerusakan, tangani semua komponen dan kartu dengan memegang bagian tepinya, dan jangan sentuh pin serta bidang kontaknya.
PERHATIAN: Anda hanya boleh melakukan pemecahan masalah dan perbaikan sesuai dengan wewenang atau diarahkan oleh tim bantuan teknis Dell. Kerusakan akibat servis yang tidak diizinkan oleh Dell tidak tercakup dalam jaminan. Baca petunjuk keselamatan yang dikirimkan bersama produk tersebut atau lihat di www.dell.com/regulatory_compliance.
PERHATIAN: Sebelum Anda menyentuh komponen internal apa pun pada komputer, sentuh permukaan logam yang tidak dicat, seperti permukaan logam di bagian belakang komputer. Selama Anda bekerja, sentuh permukaan logam yang tidak dicat secara berkala untuk menghilangkan arus listrik statis yang dapat merusak komponen internal.
PERHATIAN: Saat Anda mencabut kabel, tarik konektornya atau pada tab tariknya, bukan pada kabel itu sendiri. Beberapa kabel memiliki konektor dengan tab pengunci atau sekrup ibu jari yang harus dilepas sebelum melepaskan sambungan kabel tersebut. Ketika melepaskan sambungan kabel, jaga agar tetap sejajar untuk mencegah pin konektor bengkok. Saat menyambungkan kabel, pastikan bahwa port dan konektor diorientasikan dan disejajarkan dengan benar.
PERHATIAN: Tekan dan keluarkan setiap kartu yang terpasang dari pembaca kartu media.
PERHATIAN: Berhati-hatilah saat menangani baterai Litium-ion di laptop. Baterai yang menggembung tidak boleh digunakan dan harus diganti, dan dibuang dengan benar.
CATATAN: Warna komputer dan komponen tertentu mungkin terlihat berbeda dari yang ditampilkan pada dokumen ini.

Sebelum mengerjakan bagian dalam komputer Anda

tentang tugas ini

i CATATAN: Gambar di dalam dokumen ini mungkin berbeda dengan komputer Anda bergantung pada konfigurasi yang Anda pesan.

langkah

1. Simpan dan tutup semua file yang terbuka, dan tutup semua aplikasi yang terbuka.
2. Matikan komputer Anda. Untuk sistem operasi Windows, klik Mulai > ⏻ Daya > Matikan.

CATATAN: Jika Anda menggunakan sistem operasi yang berbeda, lihat dokumentasi sistem operasi Anda untuk instruksi mematikan komputer.

1. Lepaskan komputer dan semua perangkat yang terpasang dari stopkontak.
2. Lepaskan sambungan semua perangkat jaringan dan periferal yang terpasang, seperti keyboard, mouse, dan monitor dari komputer Anda.

PERHATIAN: Untuk melepas kabel jaringan, lepaskan kabel dari komputer terlebih dahulu, lalu lepaskan kabel dari perangkat jaringan.

1. Lepaskan semua kartu media dan disk optikal dari komputer Anda, jika ada.

Bab tindakan pencegahan keselamatan merinci langkah-langkah utama yang harus diambil sebelum melakukan instruksi pembongkaran.

Amati tindakan pencegahan keamanan berikut sebelum Anda melakukan prosedur instalasi atau perubahan/perbaiki yang melibatkan pembongkaran atau pemasangan kembali:

● Matikan sistem dan semua periferal yang terpasang.
- Lepaskan sambungan sistem dan semua perangkat yang terikat dari daya AC.
- Lepaskan sambungan semua kabel jaringan, telepon, dan saluran telekomunikasi dari sistem.
- Gunakan kit layanan lapangan ESD saat mengerjakan bagian dalam desktop untuk menghindari kerusakan pelepasan muatan listrik statis (ESD).
- Setelah melepaskan komponen sistem, letakkan komponen yang dilepaskan dengan hati-hati pada keset antistatis.
- Kenakan sepatu dengan sol karet non-konduktif untuk mengurangi kemungkinan tersengat listrik.

Daya siaga

Produk Dell dengan daya siaga harus benar-benar dicabut sebelum Anda membuka wadah. Sistem yang menggabungkan daya siaga pada dasarnya diaktifkan saat dimatikan. Daya internal memungkinkan sistem dihidupkan dari jarak jauh (wake on LAN) dan ditangguhkan ke mode tidur serta memiliki fitur manajemen daya canggih lainnya.

Mencabut kabel, menekan dan menahan tombol daya selama 15 detik akan melepaskan daya sisa di papan sistem.

Bonding (Pengikatan) adalah metode untuk menghubungkan dua atau lebih konduktor pembumian ke potensial listrik yang sama. Hal ini dilakukan melalui penggunaan kit Servis Lapangan (ESD). Saat menghubungkan kawat bonding (pengikatan), pastikan bahwa kawat itu terhubung ke logam kosong dan jangan pernah ke permukaan yang dicat atau permukaan nonlogam. Tali pergelangan tangan harus aman dan bersentuhan penuh dengan kulit Anda, dan pastikan untuk selalu melepas semua perhiasan seperti jam tangan, gelang, atau cincin sebelum menyentuh peralatan.

Pelepasan arus elektrostatis—proteksi ESD

ESD merupakan perhatian utama saat Anda menangani komponen listrik, khususnya komponen yang sensitif seperti kartu ekspansi, prosesor, DIMMs memori, dan board sistem. Arus sangat kecil dapat merusak sirkuit dalam cara-cara yang mungkin tidak jelas, seperti masalah koneksi putus-sambung atau masa pakai produk menjadi lebih singkat. Dikarenakan industri menekankan persyaratan daya dan densitas yang ditingkatkan, proteksi ESD merupakan perhatian yang meningkat.

Akibat dari densitas yang ditingkatkan dari semikonduktor yang digunakan dalam produk Dell terkini, sensitivitas terhadap kerusakan statis saat ini lebih tinggi daripada produk-produk Dell sebelumnya. Atas alasan ini, beberapa metode yang telah disetujui sebelumnya tentang penanganan komponen tidak berlaku lagi.

Dua tipe kerusakan ESD yang dideteksi adalah kegagalan katastrofik dan intermiten.

• Katastrofik – Kegagalan katastrofik menunjukkan sekitar 20 persen kegagalan terkait ESD. Kerusakan ini menyebabkan hilangnya fungsi perangkat sementara atau seluruhnya. Contoh kegagalan katastrofik adalah DIMM memori yang telah menerima kejutan statis dan segera menghasilkan gejala "No POST/No Video" dengan kode bip dibuat untuk kehilangan atau tidak berfungsinya memori.
• Intermiten – Kegagalan intermiten menunjukkan sekitar 80 persen kegagalan terkait ESD. Tingkat tinggi dari kegagalan intermiten berarti bahwa sebagian besar waktu saat kegagalan terjadi, ini tidak segera dapat dideteksi. DIMM menerima guncangan statis, namun

pelacakan hanya bersifat lemah dan tidak segera menghasilkan gejala terkait kerusakan. Pelacakan lemah dapat berlangsung mingguan atau bulanan untuk menghilang, dan sementara itu dapat menyebabkan penurunan integritas memori, kesalahan memori intermiten, dll.

Makin sulit tipe kerusakan untuk mendeteksi dan memecahkannya ini merupakan kegagalan intermiten (juga disebut laten atau "luka berjalan").

Lakukan langkah-langkah berikut ini untuk mencegah kerusakan ESD:

• Gunakan gelang anti-statis ESD yang dihubungkan ke tanah dengan benar. Penggunaan gelang anti-statis nirkabel tidak diizinkan lagi; gelang ini tidak memberikan proteksi yang mencukupi. Menyentuhkan sasis sebelum menangani bagian tidak menjamin proteksi ESD yang mencukupi pada bagian dengan sensitivitas terhadap kerusakan ESD yang meningkat.
• Tangani semua komponen sensitif-statis di area yang aman secara statis. Jika memungkinkan, gunakan alas lantai dan alas meja kerja anti-statis.
• Saat membuka kemasan komponen sensitif-statis dari karton pengiriman, jangan lepaskan komponen dari material kemasan anti-statis hingga Anda siap untuk memasang komponen tersebut. Sebelum membuka kemasan anti-statis, pastikan bahwa Anda telah melepaskan arus listrik statis dari badan Anda.
• Sebelum mengangkut komponrn yang sensitif-statis, tempatkan di wadah atau kemasan anti-statis.

Kit layanan lapangan ESD

Kit Servis Lapangan yang tidak dipantau adalah yang paling umum digunakan. Setiap kit Servis Lapangan mencakup tiga komponen utama: alas antistatis, tali pergelangan tangan, dan kawat pengikat.

Komponen dari kit servis lapangan ESD

Komponen dari kit servis lapangan ESD mencakup:

• Alas Anti Statis – Alas anti statis bersipat disipatif dan suku cadang dapat ditempatkan di atasnya selama prosedur servis. Saat menggunakan alas anti statis, tali pergelangan tangan Anda harus pas dan kawat ikatan harus terhubung ke alas dan ke logam kosong apa pun pada sistem yang sedang dikerjakan. Setelah dipasang dengan benar, suku cadang servis dapat dilepas dari kantong ESD dan ditempatkan langsung di atas alas. Benda-benda yang sensitif terhadap ESD aman diletakkan di tangan Anda, di atas alas ESD, dalam sistem, atau di dalam tas.
• Wrist Strap and Bonding Wire – Tali pergelangan tangan dan kawat pengikat dapat langsung dihubungkan antara pergelangan tangan Anda dan logam kosong pada perangkat keras jika alas ESD tidak diperlukan, atau terhubung ke mat antistatis untuk melindungi perangkat keras yang sementara diletakkan di atas alas. Sambungan fisik tali pergelangan tangan dan kabel ikatan antara kulit Anda, mat ESD, dan perangkat kerasnya dikenal sebagai bonding. Gunakan hanya kit Servis Lapangan dengan tali tangan, mat, dan kawat ikatan. Jangan pernah menggunakan tali pergelangan tangan nirkabel. Selalu waspada bahwa kabel internal dari tali tangan rentan terhadap kerusakan akibat keausan normal, dan harus diperiksa secara teratur dengan tester tali tangan untuk menghindari kerusakan perangkat keras ESD yang tidak disengaja. Dianjurkan untuk menguji tali pergelangan tangan dan kabel ikatan minimal satu kali per minggu.
• ESD Wrist Strap Tester – Kabel di dalam tali ESD rentan terhadap kerusakan seiring waktu. Saat menggunakan kit yang tidak dipantau, hal terbaik untuk dilakukan adalah menguji tali secara teratur sebelum setiap panggilan layanan, dan minimal, uji sekali seminggu. Penguji tali pergelangan tangan adalah metode terbaik untuk melakukan tes ini. Jika Anda tidak memiliki alat penguji tali tangan Anda sendiri, tanyakan kepada kantor regional Anda untuk mengetahui apakah mereka memilikinya. Untuk melakukan tes, pasang kabel pengikat tali pergelangan tangan ke tester saat diikat ke pergelangan tangan Anda dan tekan tombol untuk menguji. LED hijau menyala jika tes berhasil; LED merah menyala dan alarm berbunyi jika tes gagal.
• Insulator Elements – Sangat penting untuk menjaga perangkat sensitif ESD, seperti selubung plastik pendingin, jauh dari bagian internal yang merupakan isolator dan seringkali sangat terisi daya.
• Working Environment – Sebelum menggunakan kit Layanan Lapangan ESD, periksa situasi di lokasi pelanggan. Misalnya, menggunakan kit untuk lingkungan server berbeda dari untuk lingkungan desktop atau portabel. Server biasanya dipasang di rak di dalam pusat data; desktop atau portabel biasanya ditempatkan di meja atau bilik kantor. Selalu cari area kerja datar terbuka besar yang bebas dari kekacauan dan cukup besar untuk menggunakan kit ESD dengan ruang tambahan untuk mengakomodasi jenis sistem yang sedang diperbaiki. Ruang kerja juga harus bebas dari isolator yang dapat menyebabkan peristiwa ESD. Di area kerja, isolator seperti Styrofoam dan plastik lainnya harus selalu dipindahkan setidaknya 12 inci atau 30 sentimeter dari bagian sensitif sebelum secara fisik menangani komponen perangkat keras apa pun.
• ESD Packaging – Semua perangkat yang peka terhadap ESD harus dikirim dan diterima dalam kemasan aman dari arus statis. Tas logam berpelindung statis lebih disukai. Namun, Anda harus selalu mengembalikan bagian yang rusak menggunakan tas ESD yang sama dan kemasan yang masuk bagian yang baru. Kantong ESD harus dilipat dan ditutup rapat dan semua bahan pembungkus busa yang sama harus digunakan dalam kotak asli tempat komponen baru tiba. Perangkat yang peka terhadap ESD harus dikeluarkan dari kemasan hanya pada permukaan kerja yang dilindungi ESD, dan bagian-bagian tidak boleh diletakkan di atas kantung ESD karena hanya bagian dalam kantung yang dilindungi. Selalu letakkan komponen di tangan Anda, di atas alas ESD, di sistem, atau di dalam kantong antistatis.

- Transporting Sensitive Components – Saat mengangkut komponen yang sensitif terhadap ESD seperti suku cadang pengganti atau suku cadang untuk dikembalikan ke Dell, sangat penting untuk menempatkan komponen-komponen ini dalam kantong anti statis untuk pengangkutan yang aman.

Rangkuman Perlindungan ESD

Sangat disarankan untuk menggunakan tali pengardean ESD kabel tradisional dan matras anti statis setiap saat ketika menyervis produk Dell. Selain itu, sangat penting untuk teknisi memisahkan bagian-bagian sensitif dari semua bagian isolator saat melakukan servis dan mereka menggunakan kantong antistatis untuk mengangkut komponen sensitif.

Mengangkut komponen sensitif

Saat mengangkut komponen sensitif ESD seperti suku cadang pengganti atau suku cadang yang akan dikembalikan ke Dell, penting untuk menempatkan suku cadang ini dalam tas anti-statis untuk pengangkutan yang aman.

Peralatan pengangkatan

Ikuti panduan berikut saat mengangkat peralatan berat:

PERHATIAN: Jangan angkat lebih dari 50 pound. Selalu dapatkan sumber daya tambahan atau gunakan alat pengangkat mekanis.

1. Dapatkan pijakan yang seimbang. Jaga kaki tetap terpisah untuk alas kaki yang stabil, dan arahkan jari-jari kaki keluar.
2. Kencangkan otot perut. Otot perut menopang tulang belakang Anda saat Anda mengangkat, mengimbangi kekuatan beban.
3. Angkat dengan kaki Anda, bukan punggung Anda.
4. Jaga agar beban muatan dekat. Semakin dekat tulang belakang Anda, semakin sedikit kekuatan yang diberikan pada punggung Anda.
5. Jaga punggung tetap tegak, baik saat mengangkat atau meletakkan beban. Jangan menambahkan berat badan Anda ke muatan. Hindari memutar tubuh dan punggung Anda.
6. Ikuti teknik yang sama secara terbalik untuk menurunkan muatan ke bawah.

Setelah mengerjakan bagian dalam komputer

tentang tugas ini

CATATAN: Membiarkan sekrup yang lepas atau longgar di dalam komputer Anda dapat merusak parah komputer.

langkah

1. Pasang kembali semua sekrup dan pastikan tidak ada sekrup yang tertinggal di dalam komputer Anda.
2. Sambungkan semua perangkat eksternal, periferal, atau kabel yang Anda lepaskan sebelum mengerjakan komputer Anda.
3. Pasang kembali semua kartu media, disk, dan komponen lain yang Anda lepaskan sebelum mengerjakan komputer Anda.
4. Sambungkan komputer Anda dan semua perangkat yang terpasang ke outlet listrik.
5. Hidupkan komputer Anda.

BitLocker

PERHATIAN: Jika BitLocker tidak ditangguhkan sebelum memperbarui BIOS, saat berikutnya Anda melakukan booting ulang sistem, BitLocker tidak akan mengenali kunci BitLocker. Anda kemudian akan diminta untuk memasukkan kunci pemulihan untuk melanjutkan dan sistem akan meminta ini pada setiap booting ulang. Jika kunci pemulihan tidak diketahui, ini dapat menyebabkan kehilangan data atau pemasangan ulang sistem operasi yang tidak diperlukan. Untuk informasi lebih lanjut tentang hal ini, lihat Artikel Pengetahuan: Memperbarui BIOS pada Sistem Dell dengan BitLocker aktif.

Pemasangan komponen di bawah ini memicu BitLocker:

●Hard disk atau solid-state drive
- Board sistem

Alat bantu yang direkomendasikan

CATATAN: Saat melepaskan sekrup dari komponen, direkomendasikan untuk mencatat jenis sekrup, jumlah sekrup, dan kemudian menempatkannya di kotak penyimpanan sekrup. Ini untuk memastikan bahwa jumlah sekrup dan jenis sekrup yang benar dikembalikan saat komponen dipasang kembali.
CATATAN: Beberapa komputer memiliki permukaan magnetik. Pastikan sekrup tidak dibiarkan terpasang ke permukaan seperti itu saat mengganti komponen.
i CATATAN: Warna sekrup dapat berbeda tergantung pada konfigurasi yang dipesan.
CATATAN: Informasi daftar sekrup ini diperuntukkan bagi komputer yang disertakan dengan prosesor High Performance.

Tabel 23. Daftar sekrup untuk komputer dengan prosesor High Performance

Komponen Jenis sekrup Jumlah
Pelindung board sistem M3x5 6
Kartu nirkabel M2x3.5 1
Solid-state drive M.2 2230/2280 dalam slot 0 M.2	M2x3.5 1
Solid-state drive M.2 2230/2280 dalam slot 1 M.2	M2x3.5 1
Penutup I/O M3x5 2
Penutup bawah M3x5 3

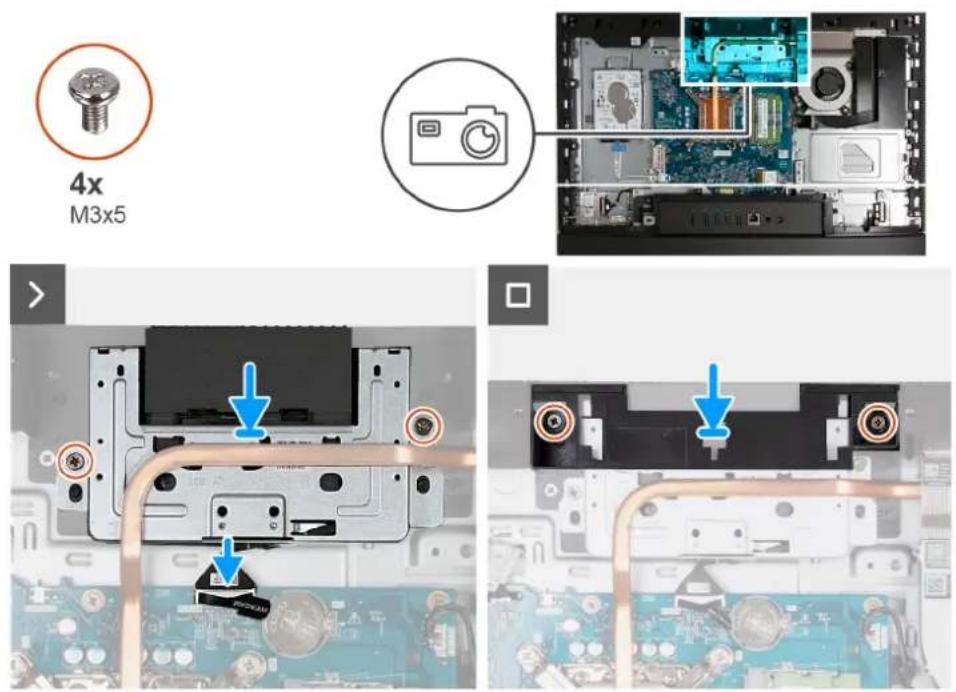

Unit kamera yang dapat ditarik M3x5 4
Kipas M3x5 3
Braket I/O M3x5 2
Unit pendingin Penahan 5
Unit catu daya M3x5 3
Braket kabel konektor catu daya M3x5 2
Kipas catu-daya	M3x5 2
Board sistem	M3x5 7
	M3x12	1
Tombol daya dan pelindung board I/O	M3x5 3
Tombol daya dan board I/O	M3x5 2
Pelindung board audio	M3x5 3
Board audio	M3x5 2

CATATAN: Informasi daftar sekrup ini diperuntukkan bagi komputer yang disertakan dengan prosesor Energy Efficient.

Tabel 24. Daftar sekrup untuk komputer dengan prosesor Energy Efficient

Komponen Jenis sekrup Jumlah
Pelindung board sistem M3x5 6
Kartu nirkabel M2x3.5 1
Braket hard disk M3x5 1
Hard disk M3x3.5 4
Solid-state drive M.2 2230/2280 M2x3.5 1
Penutup I/O M3x5 2
Penutup bawah M3x5 3
Unit kamera yang dapat ditarik M3x5 4
Kipas M3x5 3
Braket I/O M3x5 3
Unit pendingin Penahan 5
Board sistem	M3x5 7
	M3x12	1

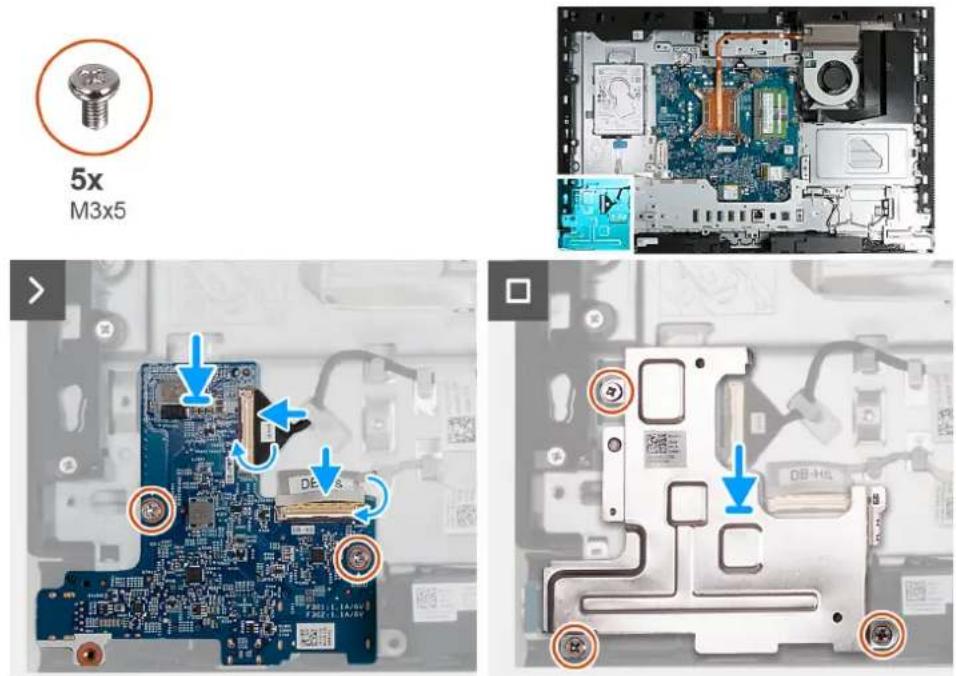

Tombol daya dan pelindung board I/O	M3x5 3
Tombol daya dan board I/O	M3x5 2
Pelindung board audio	M3x5 3
Board audio	M3x5 2

Komponen utama OptiPlex All-in-One 7410

Gambar berikut menunjukkan komponen-komponen utama OptiPlex All-in-One 7410.

CATATAN: Ini adalah komponen utama untuk komputer yang disertakan dengan prosesor High Performance.

CATATAN: Ini adalah komponen utama untuk komputer yang disertakan dengan prosesor Energy Efficient.

CATATAN: Dell menyediakan daftar komponen dan nomor komponennya untuk konfigurasi sistem asli yang dibeli. Komponen-komponen ini tersedia sesuai dengan cakupan garansi yang dibeli oleh pelanggan. Hubungi perwakilan penjualan Dell Anda untuk opsi pembelian.

High Performance dan Energy Efficient

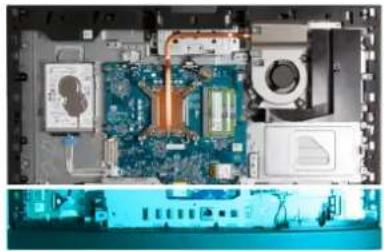

Prosedur pelepasan dan pemasangan dari OptiPlex All-in-One 7410 berbeda berdasarkan konfigurasi yang dipesan.

Untuk menentukan komponen yang akan dilepas dan dipasang pada OptiPlex All-in-One 7410 silakan rujuk pada deskripsi berikut untuk mengidentifikasikan konfigurasi komputer Anda.

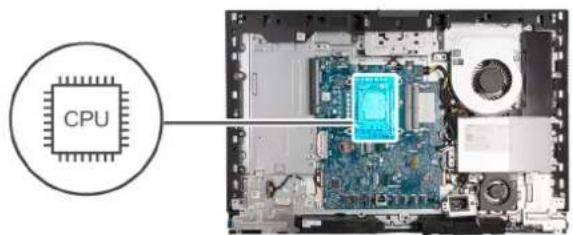

• High Performance: Komputer yang disertakan dengan prosesor 46 W, 60 W atau 65 W dan unit catu daya. Silakan rujuk Prosedur pelepasan dan pemasangan untuk prosesor High Performance.
• Energy Efficient: Komputer yang disertakan dengan prosesor 35 W dan adaptor daya. Silakan rujuk Prosedur pelepasan dan pemasangan untuk prosesor Energy Efficient.

Prosedur pelepasan dan pemasangan untuk prosesor High Performance

Prosedur servis untuk komponen yang dapat diganti yang terdaftar dalam bab ini adalah untuk komputer yang disertakan dengan prosesor High Performance

Melepas dan memasang Customer Replaceable Unit (CRU)

Komponen yang dapat diganti pada bagian ini merupakan Customer Replaceable Unit (CRU).

PERHATIAN: Pelanggan hanya dapat mengganti Unit yang Dapat Diganti Pelanggan (CRU) dengan mengikuti tindakan pencegahan keselamatan dan prosedur penggantian.

CATATAN: Gambar di dalam dokumen ini mungkin berbeda dengan komputer Anda bergantung pada konfigurasi yang Anda pesan.

Penyangga

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.

tentang tugas ini

CATATAN: Tergantung pada penyangga yang dipasang di komputer Anda, lihat gambar terkait yang ditampilkan di prosedur.

1. Tempatkan dasar unit display pada permukaan yang bersih dan rata.
2. Tekan dan tahan tab yang menahan penyangga ke dasar unit display.
3. Geser dan angkat penyangga dari dasar unit display.

Memasang penyangga

prasyarat

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses pemasangan.

tentang tugas ini

CATATAN: Bergantung pada penyangga yang Anda pasang pada komputer, rujuklah pada gambar yang sesuai yang mana ditunjukkan di bagian prosedur.

Gambar berikut menunjukkan lokasi penyangga dan merupakan representasi visual tentang prosedur pemasangan.

1. Sejajarkan penyangga ke slot dengan dasar unit display.
2. Geser penyangga ke tempatnya di dalam slot pada dasar unit display.

langkah berikutnya

1. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Penutup belakang

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Lepaskan penyangga.

tentang tugas ini

CATATAN: Sebelum melepaskan penutup bawah, pastikan bahwa tidak ada kartu SD yang terpasang di slot kartu SD pada komputer Anda.

1. Tekan tab yang mengunci penutup belakang ke dasar unit display.
2. Geser dan angkat penutup bawah hingga lepas dari dasar unit display.

Memasang penutup belakang

prasyarat

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses pemasangan.

tentang tugas ini

1. Sejajarkan penutup belakang ke dasar unit display.
2. Tempatkan dan geser penutup belakang ke tempatnya di dasar unit display.

CATATAN: Pastikan tab pada penutup belakang terpasang dengan benar di slot pada dasar unit display.

langkah berikutnya

1. Pasang penyangga.
2. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Memori

Melepaskan memori

prasyarat

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Lepaskan penyangga.
3. Lepaskan penutup belakang.

tentang tugas ini

1. Dengan menggunakan tab pada pintu DIMM, cungkil dan angkat pintu DIMM pada pelindung board sistem untuk mengakses slot memori.
2. Dengan menggunakan ujung jari Anda, pisahkan dengan hati-hati klip penahan di setiap ujung slot modul memori hingga modul memori menyembul keluar.
3. Lepaskan modul memori dari slot modul memori.

CATATAN: Ulangi langkah 2 hingga 3 untuk setiap modul memori yang dipasang di komputer Anda.

Memasang memori

prasyarat

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses pemasangan.

tentang tugas ini

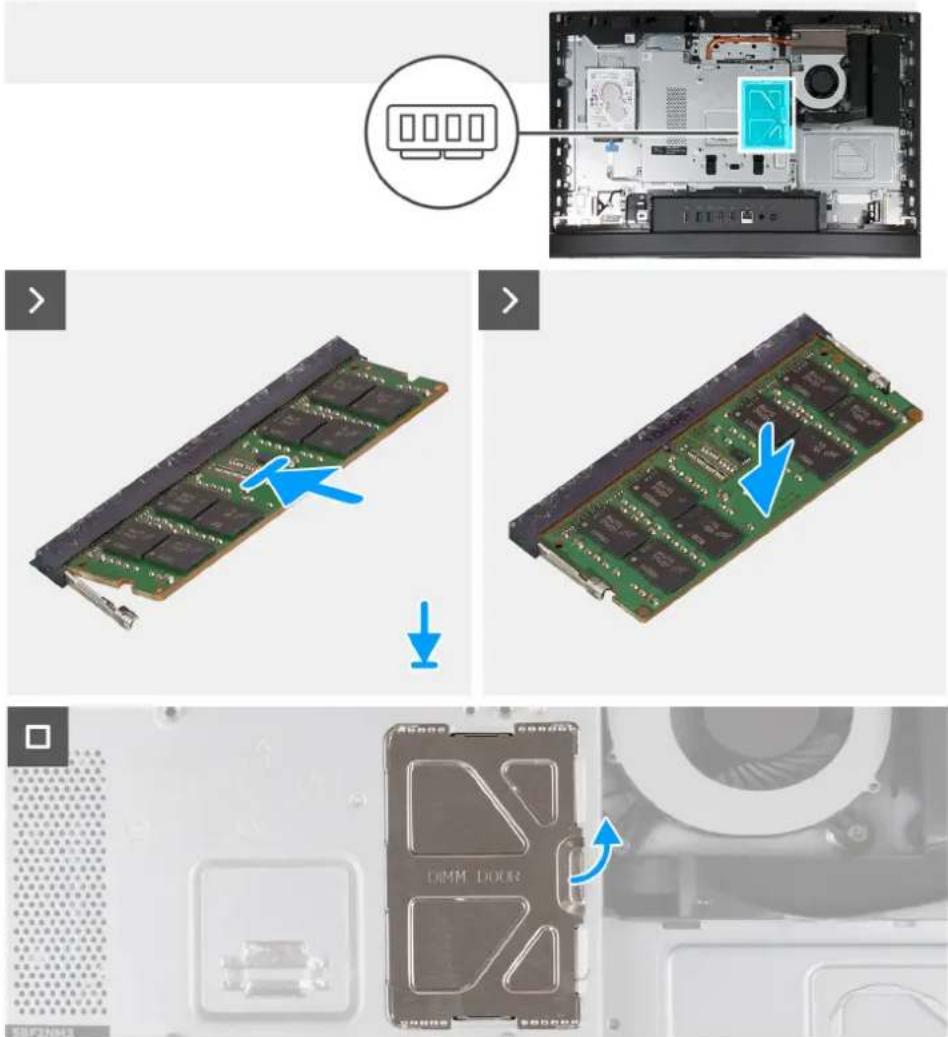

Gambar berikut menunjukkan lokasi memori dan merupakan representasi visual tentang prosedur pemasangan.

1. Sejajarkan takik pada modul memori dengan tab pada slot modul memori
2. Geser modul memori ke dalam konektor dengan kemiringan tertentu dan tekan modul memori ke bawah hingga terdengar bunyi klik saat terpasang di tempatnya.

i CATATAN: Jika Anda tidak mendengar bunyi klik, lepas modul memori, lalu pasang kembali.
CATATAN: Ulangi langkah 1 hingga 2 untuk setiap modul memori yang hendak dipasang ke komputer Anda.

1. Tutup pintu DIMM dan tekan ke tempatnya, untuk menguncinya.

langkah berikutnya

1. Pasang penutup belakang.
2. Pasang penyangga.
3. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Pelindung board sistem

Melepaskan pelindung board sistem

prasyarat

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Lepaskan penyangga.
3. Lepaskan penutup belakang.

tentang tugas ini

1. Lepaskan enam sekrup (M3x5) yang menahan pelindung board sistem ke dasar unit display.
2. Angkat pelindung board sistem keluar dari dasar unit display.

Memasang pelindung board sistem

prasyarat

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses permasangan.

tentang tugas ini

1. Tempatkan pelindung board sistem pada dasar unit display.
2. Sejajarkan lubang sekrup pada pelindung board sistem dengan lubang sekrup pada dasar unit display.
3. Pasang kembali enam sekrup (M3x5) yang menahan pelindung board sistem ke dasar unit display.

langkah berikutnya

1. Pasang penutup belakang.
2. Pasang penyangga.
3. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Kartu nirkabel

Melepaskan kartu nirkabel

prasyarat

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Lepaskan penyangga.

3. Lepaskan penutup belakang.

4. Lepaskan pelindung board sistem.

tentang tugas ini

1. Lepaskan sekrup (M2x3.5) yang menahan braket kartu nirkabel ke kartu nirkabel.
2. Angkat braket kartu nirkabel dari kartu nirkabel.
3. Lepaskan sambungan kabel antena dari kartu nirkabel.
4. Geser dan angkat kartu nirkabel dari slot kartu nirkabel (M.2 WLAN).

Memasang kartu nirkabel

prasyarat

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses pemasangan.

tentang tugas ini

Konektor pada kartu nirkabel	Warna kabel antena Tanda sablon
Utama Putih UTAMA △ (segitiga putih)
Tambahan Hitam AUX ▲ (segitiga hitam)

1. Letakkan braket kartu nirkabel pada kartu nirkabel.

2. Sejajarkan takik pada kartu nirkabel dengan tab pada slot kartu nirkabel (M.2 WLAN).

3. Geser kartu nirkabel secara miring ke dalam slot kartu nirkabel (M.2 WLAN).

4. Pasang kembali sekrup (M2x3.5) yang menahan braket kartu nirkabel ke kartu nirkabel.

langkah berikutnya

1. Pasang pelindung board sistem.
2. Pasang penutup belakang.

3. Pasang penyangga.

4. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

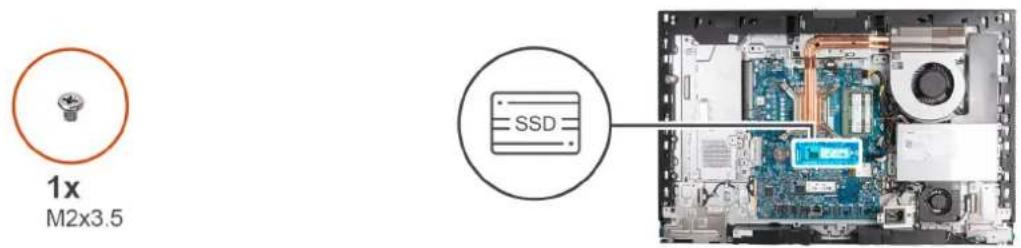

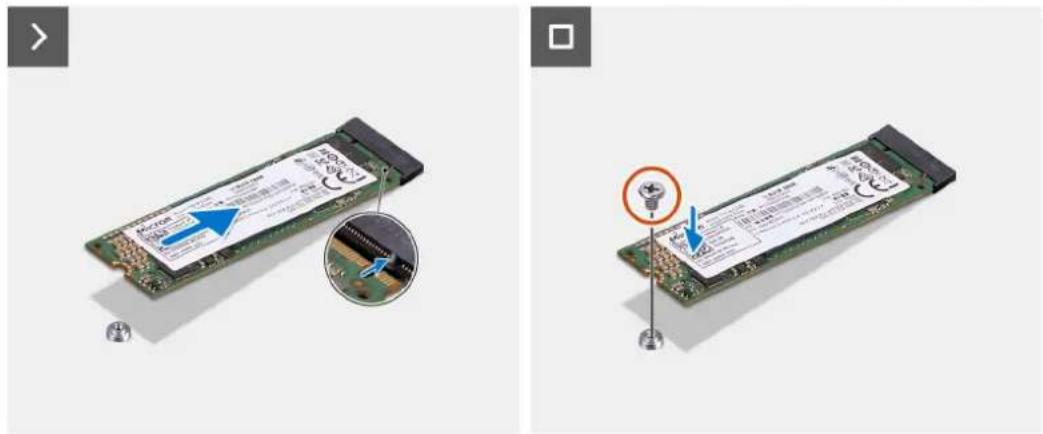

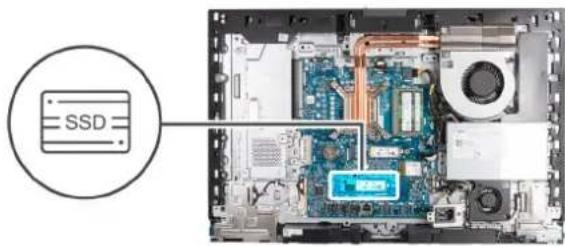

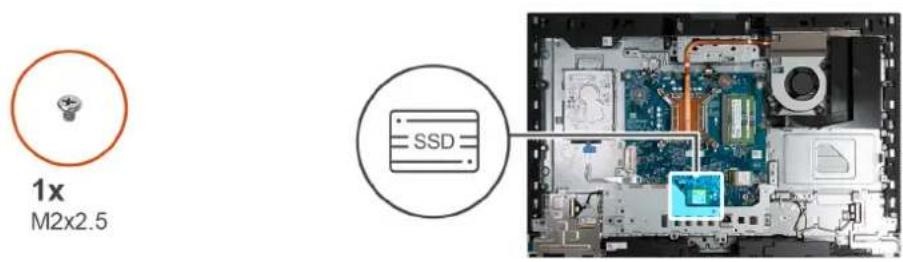

Solid-state drive di slot 0 M.2

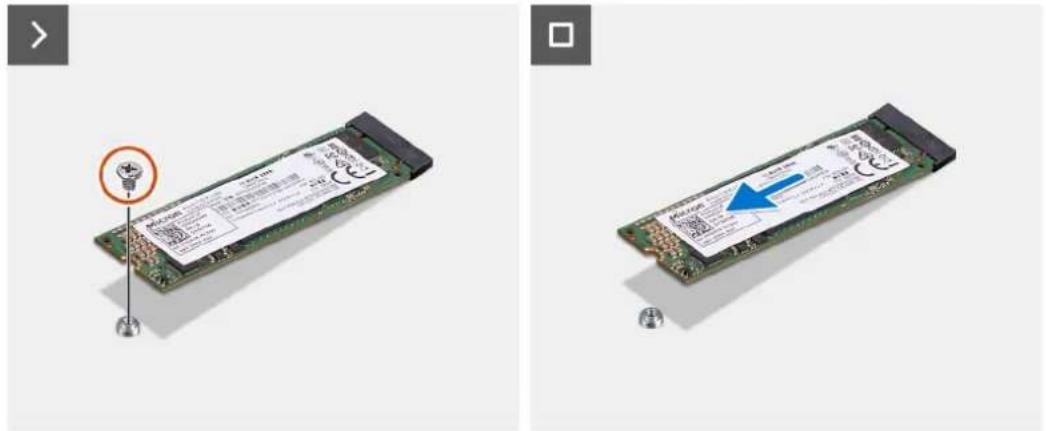

Melepaskan solid-state drive M.2 2230 di M.2 slot 0

prasyarat

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Lepaskan penyangga.
3. Lepaskan penutup belakang.
4. Lepaskan pelindung board sistem.

tentang tugas ini

CATATAN: Tergantung pada konfigurasi yang dipesan, komputer Anda mungkin memiliki hingga dua solid-state drive M.2 2230 atau 2280 yang dipasang di slot solid-state drive pada board sistem.
CATATAN: Prosedur ini berlaku untuk komputer dengan solid-state drive M.2 2230 terpasang di slot solid-state drive (M.2 PCIe SSD 0) pada board sistem.

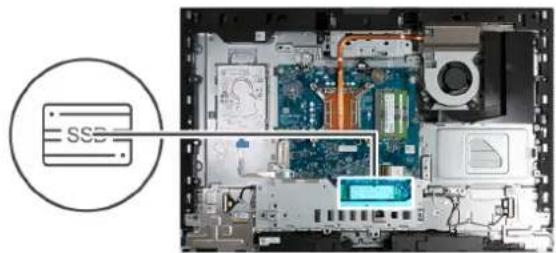

Gambar berikut menunjukkan lokasi solid-state drive M.2 2230 di M.2 slot 0 dan merupakan representasi visual tentang prosedur pelepasan.

1x M2x3.5

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses pemasangan.

tentang tugas ini

i CATATAN: Prosedur ini hanya berlaku jika Anda memasang solid-state drive M.2 2230 ke dalam slot solid-state drive (M.2 PCIe SSD 0) pada board sistem.
CATATAN: Pastikan dudukan sekrup M.2 berada di lokasi yang tepat untuk memasang solid-state drive M.2 2230, lihat Lokasi dudukan sekrup pada M.2 slot 0.

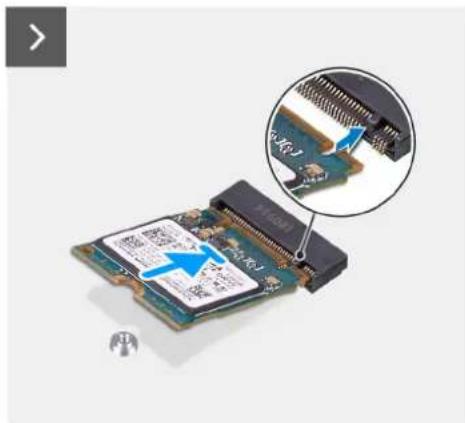

Gambar berikut menunjukkan lokasi solid-state drive M.2 2230 di M.2 slot 0 dan merupakan representasi visual tentang prosedur pemasangan.

1x M2x3.5

SSD

1. Pasang pelindung board sistem.
2. Pasang penutup belakang.
3. Pasang penyangga.
4. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Melepaskan solid-state drive M.2 2280 di M.2 slot 0

prasyarat

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Lepaskan penyangga.
3. Lepaskan penutup belakang.
4. Lepaskan pelindung board sistem.

tentang tugas ini

CATATAN: Tergantung pada konfigurasi yang dipesan, komputer Anda mungkin memiliki hingga dua solid-state drive M.2 2230 atau 2280 yang dipasang di slot solid-state drive pada board sistem.

CATATAN: Prosedur ini berlaku untuk komputer dengan solid-state drive M.2 2280 terpasang di slot solid-state drive (M.2 PCIe SSD 0) pada board sistem.

Gambar berikut menunjukkan lokasi solid-state drive M.2 2280 di M.2 slot 0 dan merupakan representasi visual tentang prosedur pelepasan.

1x M2x3.5 SSD

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses pemasangan.

tentang tugas ini

CATATAN: Prosedur ini hanya berlaku jika Anda memasang solid-state drive M.2 2280 ke dalam slot solid-state drive (M.2 PCIe SSD 0) pada board sistem.
CATATAN: Pastikan dudukan sekrup M.2 berada di lokasi yang benar untuk memasang solid-state drive M.2 2280, lihat Lokasi dudukan sekrup pada M.2 slot 0.

Gambar berikut menunjukkan lokasi solid-state drive M.2 2280 di M.2 slot 0 dan merupakan representasi visual tentang prosedur pemasangan.

1. Pasang pelindung board sistem.
2. Pasang penutup belakang.
3. Pasang penyangga.
4. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Lokasi dudukan sekrup pada M.2 slot 0

prasyarat

Untuk memasang solid-state drive M.2 dengan form factor berbeda pada M.2 slot 0, lokasi dudukan sekrup pada M.2 slot 0 harus diubah untuk memasang solid-state drive M.2 dari form factor yang berbeda.

tentang tugas ini

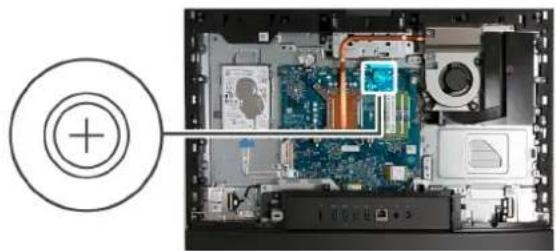

Gambar berikut menunjukkan lokasi dudukan sekrup pada M.2 slot 0 dan merupakan representasi visual dari prosedur untuk mengubah posisi dudukan sekrup.

2230 --> 2280

2280 --> 2230

langkah

1. Pasang solid-state drive M.2 2230 slot 0 atau solid-state drive M.2 2280 slot 0, mana yang berlaku.
2. Pasang pelindung board sistem.
3. Pasang penutup belakang.
4. Pasang penyangga.
5. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Solid-state drive dalam slot 1 M.2

Melepaskan solid-state drive M.2 2230 di slot 1 M.2

prasyarat

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Lepaskan penyangga.
3. Lepaskan penutup belakang.
4. Lepaskan pelindung board sistem.
5. Lepaskan penutup I/O.

tentang tugas ini

CATATAN: Tergantung pada konfigurasi yang dipesan, komputer Anda mungkin memiliki hingga dua solid-state drive M.2 2230 atau 2280 yang dipasang di slot solid-state drive pada board sistem.
CATATAN: Prosedur ini berlaku untuk komputer dengan solid-state drive M.2 2230 terpasang di slot solid-state drive (M.2 PCIe SSD 1) pada board sistem.

Gambar berikut menunjukkan lokasi solid-state drive M.2 2230 di M.2 slot 1 dan merupakan representasi visual tentang prosedur pelepasan.

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses pemasangan.

tentang tugas ini

i CATATAN: Prosedur ini hanya berlaku jika Anda memasang solid-state drive M.2 2230 ke dalam slot solid-state drive (M.2 PCIe SSD 1) pada board sistem.
i CATATAN: Pastikan dudukan sekrup M.2 berada di lokasi yang tepat untuk memasang solid-state drive M.2 2230, lihat Lokasi dudukan sekrup pada M.2 slot 1.

Gambar berikut menunjukkan lokasi solid-state drive M.2 2230 di slot 1 M.2 dan merupakan representasi visual tentang prosedur pemasangan.

SSD

1. Pasang penutup I/O.
2. Pasang pelindung board sistem.
3. Pasang penutup belakang.
4. Pasang penyangga.
5. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Melepaskan solid-state drive M.2 2280 di slot 1 M.2

prasyarat

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Lepaskan penyangga.
3. Lepaskan penutup belakang.
4. Lepaskan pelindung board sistem.
5. Lepaskan penutup I/O.

tentang tugas ini

CATATAN: Tergantung pada konfigurasi yang dipesan, komputer Anda mungkin memiliki hingga dua solid-state drive M.2 2230 atau 2280 yang dipasang di slot solid-state drive pada board sistem.

CATATAN: Prosedur ini berlaku untuk komputer dengan solid-state drive M.2 2280 terpasang di slot solid-state drive (M.2 PCIe SSD 1) pada board sistem.

Gambar berikut menunjukkan lokasi solid-state drive M.2 2280 di M.2 slot 1 dan merupakan representasi visual tentang prosedur pelepasan.

SSD

1. Lepaskan sekrup (M2x3.5) yang menahan solid-state drive M.2 2280 ke board sistem.
2. Geser dan angkat solid-state drive M.2 2280 dari slot solid-state drive (M.2 PCIe SSD 1) pada board sistem.

Memasang solid-state drive M.2 2280 di dalam slot 1 M.2

prasyarat

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses pemasangan.

tentang tugas ini

i CATATAN: Prosedur ini hanya berlaku jika Anda memasang solid-state drive M.2 2280 ke dalam slot solid-state drive (M.2 PCIe SSD 1) pada board sistem.
CATATAN: Pastikan bahwa dudukan sekrup M.2 berada di letak yang sesuai untuk memasang solid-state drive M.2 2280, rujuklah pada Lokasi dudukan sekrup pada slot 1 M.2.

Gambar berikut menunjukkan lokasi solid-state drive M.2 2280 di slot 1 M.2 dan merupakan representasi visual tentang prosedur pemasangan.

SSD

1. Pasang penutup I/O.
2. Pasang pelindung board sistem.
3. Pasang penutup belakang.
4. Pasang penyangga.
5. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Lokasi dudukan sekrup pada M.2 slot 1

prasyarat

Untuk memasang solid-state drive M.2 dengan form factor berbeda di slot 1 M.2, lokasi dudukan sekrup di slot 1 M.2 harus diubah untuk memasang solid-state drive M.2 dari form factor yang berbeda.

tentang tugas ini

Gambar berikut menunjukkan lokasi dudukan sekrup pada M.2 slot 1 dan merupakan representasi visual dari prosedur untuk mengubah posisi dudukan sekrup.

2230 --> 2280

2280 --> 2230

langkah

1. Pasang solid-state drive M.2 2230 slot 1 atau solid-state drive M.2 2280 slot 1, mana yang berlaku.
2. Pasang pelindung board sistem.
3. Pasang penutup belakang.
4. Pasang penyangga.
5. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Baterai sel berbentuk koin

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Lepaskan penyangga.
3. Lepaskan penutup belakang.
4. Lepaskan pelindung board sistem.

tentang tugas ini

CATATAN: Melepaskan baterai sel koin akan mengatur ulang pengaturan BIOS ke semula. Direkomendasikan agar Anda mencatat pengaturan BIOS sebelum melepaskan baterai sel berbentuk koin.

1. Dorong tuas pelepas pada soket baterai sel berbentuk koin untuk melepaskan baterai sel berbentuk koin keluar dari soketnya.
2. Angkat baterai sel berbentuk koin dari soket baterai sel berbentuk koin.

Memasang baterai sel berbentuk koin

prasyarat

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses pemasangan.

tentang tugas ini

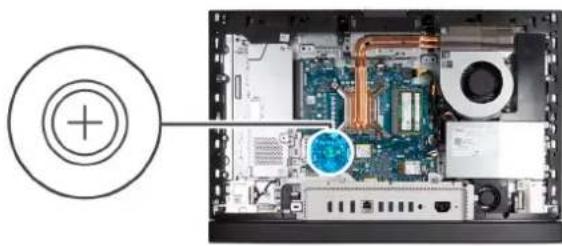

Gambar menunjukkan lokasi baterai sel berbentuk koin dan merupakan representasi visual tentang prosedur pemasangan.

Dengan sisi positif menghadap ke atas, sisipkan baterai sel berbentuk koin ke dalam soket baterai pada board sistem dan tekan baterai ke tempatnya.

langkah berikutnya

1. Pasang pelindung board sistem.
2. Pasang penutup belakang.
3. Pasang penyangga.
4. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Penutup I/O

Melepaskan penutup I/O

prasyarat

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Lepaskan penyangga.
3. Lepaskan penutup belakang.
4. Lepaskan pelindung board sistem.

tentang tugas ini

1. Lepaskan dua sekrup (M3x5) yang menahan penutup I/O ke dasar unit display.
2. Angkat penutup I/O dari dasar unit display.

Memasang penutup I/O

prasyarat

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses pemasangan.

tentang tugas ini

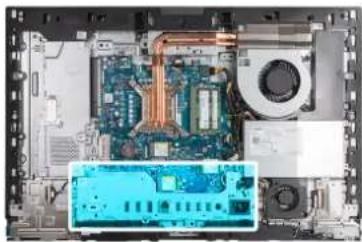

Gambar berikut menunjukkan lokasi penutup I/O dan merupakan representasi visual tentang prosedur pemasangan.

1. Tempatkan dan sejajarkan penutup I/O dengan dasar unit display.
2. Sejajarkan slot I/O ke penutup I/O dengan port I/O dan lubang sekrup pada penutup I/O dengan lubang sekrup pada dasar unit display.
3. Pasang kembali kedua sekrup (M3x5) yang menahan penutup I/O ke dasar unit display.

langkah berikutnya

1. Pasang pelindung board sistem.
2. Pasang penutup belakang.
3. Pasang penyangga.
4. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Penutup bawah

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Lepaskan penyangga.
3. Lepaskan penutup belakang.
4. Lepaskan pelindung board sistem.
5. Lepaskan penutup I/O.

tentang tugas ini

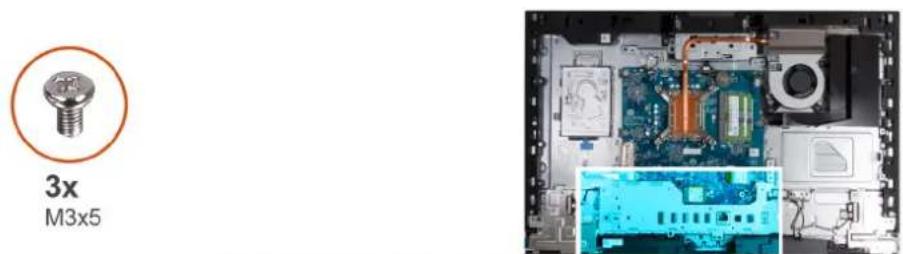

1. Lepaskan tiga sekrup (M3x5) yang menahan penutup bawah ke dasar unit display.
2. Angkat penutup bawah keluar dari dasar unit display.

Memasang penutup bawah

prasyarat

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses pemasangan.

tentang tugas ini

1. Tempatkan dan sejajarkan penutup bawah dengan dasar unit display.
2. Sejajarkan lubang sekrup pada penutup bawah dengan lubang sekrup pada dasar unit display.
3. Pasang kembali ketiga sekrup (M3x5) yang menahan penutup bawah ke dasar unit display.

langkah berikutnya

1. Pasang penutup I/O.
2. Pasang pelindung board sistem.
3. Pasang penutup belakang.
4. Pasang penyangga.
5. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Unit kamera yang dapat ditarik

Melepaskan unit kamera yang dapat ditarik

prasyarat

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Lepaskan penyangga.
3. Lepaskan penutup belakang.
4. Lepaskan pelindung board sistem.

tentang tugas ini

i CATATAN: Unit kamera yang dapat ditarik terdiri dari komponen-komponen berikut ini: •kamera •mikrofon

Gambar berikut menunjukkan lokasi unit kamera yang dapat ditarik dan merupakan representasi visual tentang prosedur pelepasan.

langkah

1. Lepaskan dua sekrup (M3x5) yang menahan braket unit kamera ke dasar unit display.
2. Angkat braket unit kamera keluar dari dasar unit display.
3. Dengan menggunakan tab penarik, lepaskan sambungan kabel kamera (WEBCAM) dari board sistem.
4. Lepaskan dua sekrup (M3x5) yang menahan unit kamera yang dapat ditarik ke dasar unit display.
5. Geser dan angkat unit kamera yang dapat ditarik dari slotnya dan di bawah unit pendingin lalu lepaskan unit kamera yang dapat ditarik dari dasar unit display.

Memasang unit kamera yang dapat ditarik

prasyarat

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses pemasangan.

tentang tugas ini

Gambar berikut menunjukkan lokasi unit kamera yang dapat ditarik dan merupakan representasi visual tentang prosedur pemasangan.

langkah

1. Geser unit kamera yang dapat ditarik ke di bawah unit pendingin ke dalam slotnya pada dasar unit display.
2. Sejajarkan lubang sekrup pada unit kamera yang dapat ditarik dengan lubang sekrup pada dasar unit display.
3. Pasang kembali dua sekrup (M3x5) yang menahan unit kamera yang dapat ditarik ke dasar unit display.
4. Sambungkan kabel kamera (WEBCAM) ke board sistem.
5. Tempatkan braket unit kamera di atas unit kamera yang dapat ditarik.
6. Sejajarkan lubang sekrup pada braket unit kamera dengan lubang sekrup pada dasar unit display.
7. Pasang kembali dua sekrup (M3x5) yang menahan braket unit kamera ke dasar unit display.

langkah berikutnya

1. Pasang pelindung board sistem.
2. Pasang penutup belakang.
3. Pasang penyangga.
4. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Kipas

Melepaskan kipas

prasyarat

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Lepaskan penyangga.
3. Lepaskan penutup belakang.
4. Lepaskan pelindung board sistem.

tentang tugas ini

1. Lepaskan tiga sekrup (M3x5) yang menahan kipas ke dasar unit display.
2. Lepaskan sambungan kabel kipas (FAN CPU) dari board sistem.
3. Angkat kipas keluar dari dasar unit display.

Memasang kipas

prasyarat

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses pemasangan.

tentang tugas ini

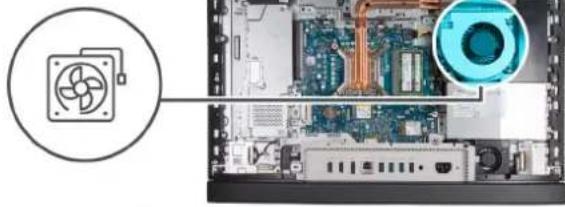

Gambar berikut menunjukkan lokasi kipas dan merupakan representasi visual tentang prosedur pemasangan.

1. Tempatkan kipas pada dasar unit display.
2. Sejajarkan lubang sekrup pada kipas dengan lubang sekrup pada dasar unit display.
3. Pasang kembali ketiga sekrup (M3x5) yang menahan kipas ke dasar unit display.
4. Sambungkan kabel kipas (FAN CPU) ke board sistem.

langkah berikutnya

1. Pasang pelindung board sistem.
2. Pasang penutup belakang.
3. Pasang penyangga.
4. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Unit catu daya

Melepaskan unit catu daya

prasyarat

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Lepaskan penyangga.
3. Lepaskan penutup belakang.
4. Lepaskan pelindung board sistem.
5. Lepaskan penutup I/O.

tentang tugas ini

1. Tekan dan tahan klip penahan dan lepaskan kabel daya prosesor (ATX CPU) dari board sistem.
2. Lepaskan sambungan kabel sinyal kontrol (CTRL) dari board sistem.
3. Lepaskan sambungan kabel daya board sistem (ATX SYS) dari board sistem.
4. Lepaskan ketiga sekrup (M3x5) yang menahan unit catu daya ke dasar unit display.
5. Lepaskan dua sekrup (M3x5) yang menahan braket kabel konektor catu daya ke dasar unit display.
6. Angkat unit catu daya, kabelnya, dan konektor unit catu daya dari dasar unit display.

Memasang unit catu daya

prasyarat

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses pemasangan.

tentang tugas ini

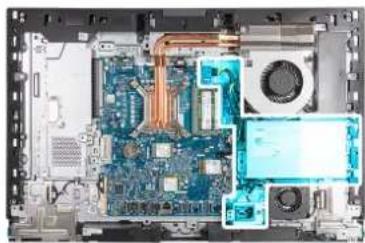

Gambar berikut menunjukkan lokasi unit catu daya dan merupakan representasi visual tentang prosedur pemasangan.

1. Tempatkan unit catu daya dan konektor unit catu daya pada dasar unit display.
2. Sejajarkan lubang sekrup pada unit catu daya dengan lubang sekrup pada dasar unit display.
3. Pasang kembali tiga sekrup (M3x5) yang menahan unit catu daya ke dasar unit display.
4. Sejajarkan lubang sekrup pada braket penghubung catu daya dengan lubang sekrup pada dasar unit display.
5. Pasang kembali dua sekrup (M3x5) yang menahan braket konektor catu daya ke dasar unit display.
6. Sambungkan kabel daya prosesor (ATX CPU) ke board sistem.
7. Sambungkan kabel sinyal kontrol (CTRL) ke board sistem.
8. Sambungkan kabel daya board sistem (ATX SYS) ke board sistem.

langkah berikutnya

1. Pasang penutup I/O.
2. Pasang pelindung board sistem.
3. Pasang penutup belakang.
4. Pasang penyangga.
5. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Komponen yang dapat diganti pada bagian ini merupakan Field Replaceable Unit (FRU).

PERHATIAN: Informasi di bagian ini ditujukan hanya untuk teknisi servis resmi.
PERHATIAN: Untuk menghindari kemungkinan kerusakan pada komponen atau kehilangan data, pastikan teknisi servis resmi mengganti Unit yang Dapat Diganti Teknisi (FRU).
PERHATIAN: Dell Technologies merekomendasikan bahwa set reparasi ini, jika perlu, dilakukan oleh ahli reparasi teknis yang terlatih.
PERHATIAN: Perlu diingat kembali, garansi Anda tidak menanggung kerusakan yang mungkin terjadi selama proses perbaikan FRU yang tidak berizin oleh Dell Technologies.
CATATAN: Gambar di dalam dokumen ini mungkin berbeda dengan komputer Anda bergantung pada konfigurasi yang Anda pesan.

Kipas catu daya

Melepaskan kipas catu daya

prasyarat

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Lepaskan penyangga.
3. Lepaskan penutup belakang.
4. Lepaskan pelindung board sistem.
5. Lepaskan penutup I/O.
6. Lepaskan unit catu daya.
7. Lepaskan penutup bawah.

tentang tugas ini

1. Lepaskan kabel kipas catu daya (FAN SYS) dari board sistem.
2. Jalin kabel kipas catu daya di bawah braket I/O dan lepaskan kabel kipas catu daya dari pengarah perutean pada dasar unit display.
3. Lepaskan kabel board audio dari pemandu perutean pada dasar unit display dan kipas catu daya.
4. Lepaskan kabel antena dari pemandu perutean pada dasar unit display dan kipas catu daya.
5. Lepaskan kedua sekrup (M3x5) yang menahan kipas catu daya ke dasar unit display.
6. Angkat kipas catu daya dari dasar unit display.

Memasang kipas catu daya

prasyarat

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses pemasangan.

tentang tugas ini

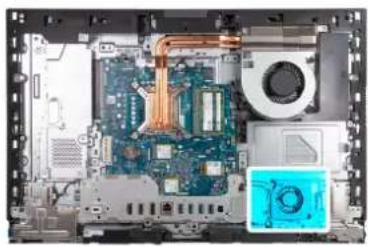

Gambar berikut menunjukkan lokasi kipas catu daya dan merupakan representasi visual tentang prosedur pemasangan.

2x
M3x5

1. Tempatkan kipas catu daya pada dasar unit display.
2. Sejajarkan lubang sekrup pada kipas catu daya dengan lubang sekrup pada dasar unit display.

3. Pasang kembali kedua sekrup (M3x5) yang menahan kipas catu daya ke dasar unit display.

4. Rutekan kabel antena melalui pemandu perutean pada dasar unit display dan kipas catu daya.

5. Rutekan kabel board audio melalui pemandu perutean pada dasar unit display dan kipas catu daya.
6. Jalin kabel kipas catu daya di bawah braket I/O dan rutekan kabel kipas catu daya melalui pengarah perutean pada dasar unit display.
7. Sambungkan kabel kipas catu daya (FAN SYS) ke board sistem.

langkah berikutnya

1. Pasang penutup bawah..

2. Pasang unit catu daya.

3. Pasang penutup I/O.

4. Pasang pelindung board sistem.

5. Pasang penutup belakang.

6. Pasang penyangga.

7. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Braket I/O

Melepaskan braket I/O

prasyarat

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Lepaskan penyangga.
3. Lepaskan penutup belakang.
4. Lepaskan pelindung board sistem.
5. Lepaskan penutup I/O.
6. Lepaskan penutup bawah.

tentang tugas ini

1. Lepaskan dua sekrup (M3x5) yang menahan braket konektor kabel catu daya ke dasar unit display.

2. Angkat braket konektor kabel catu daya dari dasar unit display.

3. Lepaskan kedua sekrup (M3x5) yang menahan braket I/O ke dasar unit display.
4. Angkat braket I/O dari dasar unit display.

Memasang braket I/O

prasyarat

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses pemasangan.

tentang tugas ini

Gambar berikut menunjukkan lokasi braket I/O dan merupakan representasi visual tentang prosedur pemasangan.

1. Tempatkan dan sejajarkan braket I/O dengan dasar unit display.
2. Sejajarkan slot I/O ke port I/O ports dan lubang sekrup pada braket I/O dengan lubang sekrup pada dasar unit display.
3. Pasang kembali dua sekrup (M3x5) yang menahan penutup I/O ke dasar unit display.
4. Tempatkan braket kabel konektor catu daya pada dasar unit display.
5. Sejajarkan lubang sekrup konektor kabel catu daya dengan lubang sekrup pada dasar unit display.
6. Pasang kembali dua sekrup (M3x5) yang menahan braket konektor kabel catu daya ke dasar unit display.

langkah berikutnya

1. Pasang penutup bawah.
2. Pasang penutup I/O.
3. Pasang pelindung board sistem.
4. Pasang penutup belakang.

5. Pasang penyangga.

6. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

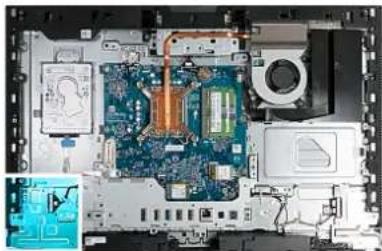

Speaker

Melepaskan speaker

prasyarat

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Lepaskan penyangga.
3. Lepaskan penutup belakang.
4. Lepaskan pelindung board sistem.
5. Lepaskan penutup I/O.
6. Lepaskan penutup bawah.

tentang tugas ini

1. Lepaskan kabel speaker (INT SPKR) dari board audio.
2. Lepaskan kabel speaker dari pemandu perutean pada dasar unit display.
3. Angkat speaker dan kabelnya dari dasar unit display.

Memasang speaker

prasyarat

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses pemasangan.

tentang tugas ini

1. Masukkan speaker ke dalam slotnya di dasar unit display.
2. Rutekan kabel speaker melalui pemandu perutean pada dasar unit display.
3. Sambungkan kabel speaker (INT SPKR) ke board audio.

langkah berikutnya

1. Pasang penutup bawah.
2. Pasang penutup I/O.
3. Pasang pelindung board sistem.
4. Pasang penutup belakang.
5. Pasang penyangga.
6. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Unit pendingin

Melepaskan unit pendingin

prasyarat

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Lepaskan penyangga.
3. Lepaskan penutup belakang.
4. Lepaskan pelindung board sistem.

tentang tugas ini

CATATAN: Unit pendingin bisa menjadi panas selama pengoperasian normal. Berikan waktu yang cukup agar unit pendingin tersebut menjadi dingin sebelum Anda menyentuhnya.
CATATAN: Untuk pendinginan yang maksimal pada prosesor, jangan sentuh area transfer panas pada unit pendingin. Minyak pada kulit Anda dapat mengurangi kemampuan pemindahan panas dari pelumas termal.

1. Dalam urutan terbalik (5>4>3>2>1) kendurkan kelima baut penahan yang menahan unit pendingin ke board sistem dan dasar unit display.
2. Angkat unit pendingin dari dasar unit display.

Memasang unit pendingin

prasyarat

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses pemasangan.

tentang tugas ini

CATATAN: Jika prosesor atau kipas dan unit pendingin diganti, gunakan pelumas termal yang disediakan dalam kit untuk memastikan tercapainya konduktivitas termal.

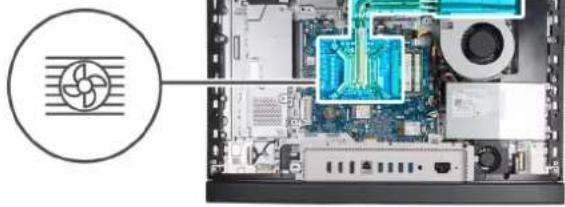

Gambar berikut menunjukkan lokasi unit pendingin dan merupakan representasi visual tentang prosedur pemasangan.

1. Tempatkan unit pendingin pada board sistem dan dasar unit display.
2. Sejajarkan sekrup pada unit pendingin dengan lubang sekrup pada board sistem dan dasar unit display.
3. Secara berurutan (1>2>3>4>5) kencangkan kelima baut mati yang menahan unit pendingin ke board sistem dan dasar unit display.

langkah berikutnya

1. Pasang pelindung board sistem.
2. Pasang penutup belakang.
3. Pasang penyangga.
4. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Prosesor

Melepaskan prosesor

prasyarat

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Lepaskan penyangga.
3. Lepaskan penutup belakang.
4. Lepaskan pelindung board sistem.
5. Lepaskan unit pendingin.

tentang tugas ini

CATATAN: Prosesor bisa menjadi panas selama pengoperasian normal. Berikan waktu yang cukup untuk mendinginkan prosesor sebelum Anda menyentuhnya.
CATATAN: Untuk pendinginan prosesor yang maksimal, jangan menyentuh area transfer panas pada prosesor. Minyak pada kulit Anda dapat mengurangi kemampuan pemindahan panas dari pelumas termal.

1. Tekan tuas pelepas ke bawah lalu tarik ke luar dari prosesor untuk melepaskannya dari tab penahan.
2. Rentangkan tuas pelepas sepenuhnya dan buka penutup prosesor.

PERHATIAN: Saat melepaskan prosesor, jangan sentuh pin apa pun yang ada di dalam soket atau membiarkan benda apa pun jatuh ke pin di dalam soket.

1. Angkat prosesor secara perlahan dari soket prosesor.

Memasang prosesor

prasyarat

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses pemasangan.

tentang tugas ini

CATATAN: Jika prosesor atau kipas dan unit pendingin diganti, gunakan pelumas termal yang disediakan dalam kit untuk memastikan tercapainya konduktivitas termal.

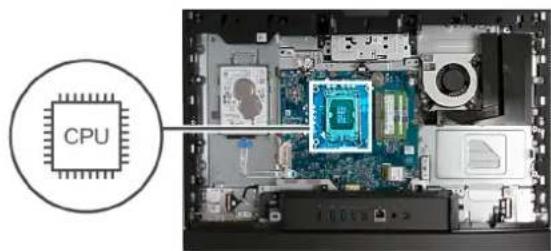

Gambar berikut menunjukkan lokasi prosesor dan merupakan representasi visual tentang prosedur pemasangan.

1. Pastikan bahwa tuas pelepas pada soket prosesor telah dipanjangkan sepenuhnya dalam posisi terbuka.

CATATAN: Sudut pin-1 prosesor memiliki segitiga yang sejajar dengan segitiga pada sudut pin-1 pada soket prosesor. Saat prosesor telah berada di posisi yang benar, keempat sudut akan selaras pada ketinggian yang sama. Jika satu atau beberapa sudut prosesor lebih tinggi dari sudut lainnya, berarti prosesor belum berada di posisi yang benar.

1. Sejajarkan takik pada prosesor dengan tab pada soket prosesor dan tempatkan prosesor di dalam soket prosesor.

PERHATIAN: Pastikan takik penutup prosesor telah berada di bawah tiang penyelaras.

1. Ketika prosesor berada sepenuhnya di soketnya, putar tuas pelepas ke bawah dan letakkan di bawah tab pada penutup prosesor.

langkah berikutnya

1. Pasang unit pendingin.
2. Pasang pelindung board sistem.
3. Pasang penutup belakang.
4. Pasang penyangga.
5. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Board sistem

Melepaskan board sistem

prasyarat

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Lepaskan penyangga.
3. Lepaskan penutup belakang.
4. Lepaskan memori.
5. Lepaskan pelindung board sistem.
6. Lepaskan penutup I/O.
7. Lepaskan penutup bawah.
8. Lepaskan braket I/O.
9. Lepaskan solid-state drive M.2 2230 di M.2 slot 0 atau solid-state drive M.2 2280 di M.2 slot 0, mana yang berlaku.
10. Lepaskan solid-state drive M.2 2230 di M.2 slot 1 atau solid-state drive M.2 2280 di M.2 slot 1, mana yang berlaku.
11. Lepaskan kartu nirkabel.
12. Lepaskan unit pendingin.
13. Lepaskan prosesor.

tentang tugas ini

CATATAN: Memasang kembali board sistem akan menghapus setiap perubahan yang telah Anda lakukan terhadap BIOS melalui program pengaturan BIOS. Lakukan lagi perubahan yang sesuai setelah Anda memasang kembali board sistem.

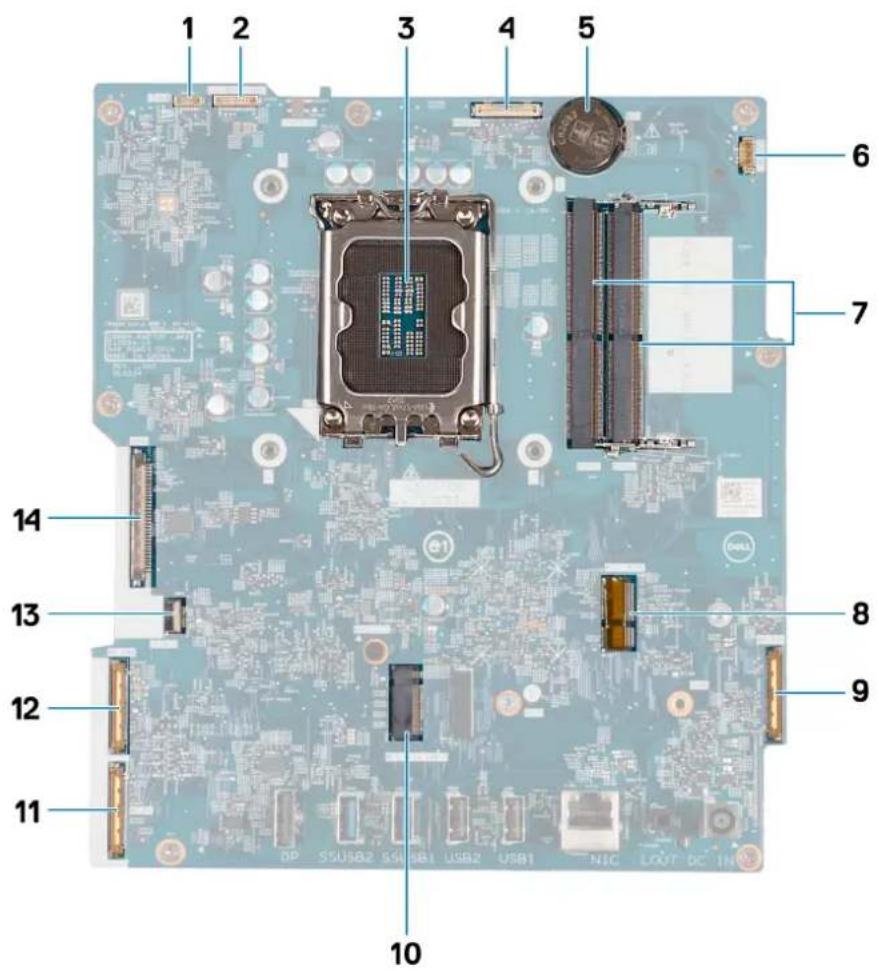

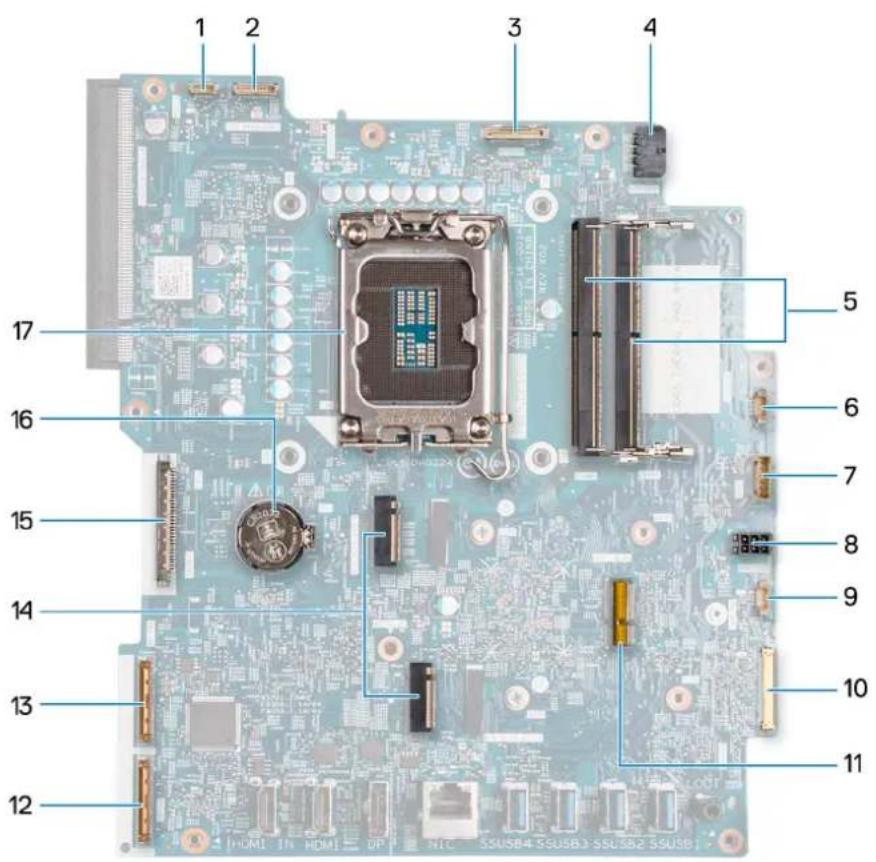

Gambar berikut menunjukkan konektor pada board sistem Anda.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

1. Kabel layar sentuh (TOUCH)
2. Kabel lampu latar layar (LCD BACKLIGHT)
3. Kabel kamera (WEBCAM)
4. Kabel daya prosesor (ATX CPU)
5. Slot memori (DIMM1 + DIMM2)
6. Kabel kipas (FAN CPU)
7. Kabel sinyal kontrol (CTRL)
8. Kabel daya board sistem (ATX SYS)
9. Kabel kipas catu daya (FAN SYS)
10. kabel audio (MB-AUDIO)
11. Slot kartu nirkabel (M.2 WLAN)
12. kabel berkecepatan tinggi (MB-HS)
13. kabel daya (MB-PWR)
14. Slot solid-state drive (M.2 PCIe SSD 1 + M.2 PCIe SSD 0)
15. Kabel display (CVDS)
16. Soket baterai sel berbentuk koin (RTC)
17. Soket prosesor (CPU)

1. Lepaskan sambungan kabel layar sentuh (TOUCH) dari board sistem.
2. Lepaskan sambungan kabel lampu latar display (LCB BACKLIGHT) dari board sistem.
3. Dengan menggunakan tab penarik, lepaskan kabel kamera (WEBCAM) dari board sistem.
4. Tekan dan tahan klip penahan dan lepaskan kabel daya prosesor (ATX CPU) dari board sistem.
5. Lepaskan kabel kipas (FAN CPU) dari board sistem.
6. Lepaskan sambungan kabel sinyal kontrol (CTRL) dari board sistem.
7. Lepaskan sambungan kabel daya board sistem (ATX SYS) dari board sistem.
8. Lepaskan kabel kipas catu daya (FAN SYS) dari board sistem.
9. Angkat kait dan lepaskan sambungan kabel audio (MB-AUDIO) dari board sistem.
10. Angkat kaitnya lalu lepaskan sambungan kabel layar dari board sistem.
11. Angkat kait dan lepaskan kabel daya (MB-PWR) dari board sistem.
12. Jepit klip penahan di salah satu sisi konektor kabel hard drive, lepaskan kabel display (CVDS) dari board sistem.
13. Lepaskan tujuh sekrup (M3x5) yang menahan board sistem ke dasar unit display.
14. Lepaskan sekrup (M3x12) yang menahan board sistem ke dasar unit display.
15. Angkat perlahan board sistem dari dasar unit display.

Memasang board sistem

prasyarat

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses pemasangan.

tentang tugas ini

CATATAN: Memasang kembali board sistem akan menghapus setiap perubahan yang telah Anda lakukan terhadap BIOS melalui program pengaturan BIOS. Lakukan lagi perubahan yang sesuai setelah Anda memasang kembali board sistem.

Gambar berikut menunjukkan konektor pada board sistem Anda.

1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17

1. Kabel layar sentuh (TOUCH)
2. Kabel lampu latar layar (LCD BACKLIGHT)
3. Kabel kamera (WEBCAM)
4. Kabel daya prosesor (ATX CPU)
5. Slot memori (DIMM1 + DIMM2)
6. Kabel kipas (FAN CPU)
7. Kabel sinyal kontrol (CTRL)
8. Kabel daya board sistem (ATX SYS)
9. Kabel kipas catu daya (FAN SYS)
10. kabel audio (MB-AUDIO)
11. Slot kartu nirkabel (M.2 WLAN)
12. kabel berkecepatan tinggi (MB-HS)

13. kabel daya (MB-PWR)

14. Slot solid-state drive (M.2 PCIe SSD 1 + M.2 PCIe SSD 0)

15. Kabel display (CVDS)
16. Soket baterai sel berbentuk koin (RTC)
17. Soket prosesor (CPU)

1. Tempatkan board sistem secara perlahan pada dasar unit display.
2. Sejajarkan lubang sekrup pada board sistem dengan lubang sekrup pada dasar unit display.
3. Pasang kembali tujuh sekrup (M3x5) yang menahan board sistem ke dasar unit display.
4. Pasang kembali sekrup (M3x12) yang menahan board sistem ke dasar unit display.
5. Sambungkan kabel layar sentuh (TOUCH) ke board sistem.
6. Sambungkan kabel lampu latar display (LCB BACKLIGHT) ke board sistem.
7. Sambungkan kabel kamera (WEBCAM) ke board sistem.
8. Sambungkan kabel daya prosesor (ATX CPU) ke board sistem.
9. Sambungkan kabel kipas (FAN CPU) ke board sistem.
10. Sambungkan kabel sinyal kontrol (CTRL) ke board sistem.
11. Sambungkan kabel daya board sistem (ATX SYS) ke board sistem.
12. Sambungkan kabel kipas catu daya (FAN SYS) ke board sistem.
13. Sambungkan kabel audio (MB-AUDIO) ke board sistem dan tutup kaitnya.
14. Sambungkan kabel berkecepatan tinggi (MB-HS) ke board sistem dan tutup kaitnya.
15. Sambungkan kabel daya (MB-PWR) ke board sistem dan tutup kaitnya.
16. Sambungkan kabel display (CVDS) ke board sistem.

langkah berikutnya

1. Pasang prosesor.
2. Pasang unit pendingin.
3. Pasang kartu nirkabel.
4. Pasang solid-state drive M.2 2230 di slot 0 M.2 atau solid-state drive M.2 2280 di slot 0 M.2, mana saja yang berlaku.
5. Pasang solid-state drive M.2 2230 di slot 1 M.2 atau solid-state drive M.2 2280 di slot 1 M.2, mana saja yang berlaku.
6. Pasang braket I/O.
7. Pasang penutup bawah.
8. Pasang penutup I/O.
9. Pasang pelindung board sistem.

10. Pasang memori.

11. Pasang penutup belakang.

12. Pasang penyangga.
13. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Tombol daya dan board I/O

Melepaskan tombol daya dan board I/O

prasyarat

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Lepaskan penyangga.
3. Lepaskan penutup belakang.
4. Lepaskan pelindung board sistem.
5. Lepaskan penutup I/O.
6. Lepaskan penutup bawah.
7. Lepaskan braket I/O.

tentang tugas ini

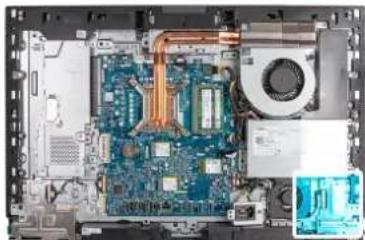

Gambar berikut ini menunjukkan lokasi tombol daya dan board I/O serta merupakan representasi visual tentang prosedur pelepasan.

1. Lepaskan tiga sekrup (M3x5) yang menahan tombol daya dan pelindung board I/O ke dasar unit display.
2. Angkat tombol daya dan pelindung board I/O keluar dari dasar unit display.
3. Angkat kait dan lepaskan sambungan kabel daya (DB-PWR) dari tombol daya dan board I/O.
4. Angkat kait dan lepaskan sambungan kabel kecepatan tinggi (DB-HS) dari tombol daya dan board I/O.
5. Lepaskan dua sekrup (M3x5) yang menahan pelindung tombol daya dan board I/O ke dasar unit display.
6. Angkat tombol daya dan board I/O keluar dari dasar unit display.

Memasang tombol daya dan board I/O

prasyarat

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses pemasangan.

tentang tugas ini

Gambar berikut menunjukkan lokasi tombol daya dan board I/O dan merupakan representasi visual tentang prosedur pemasangan.

1. Tempatkan tombol daya dan board I/O pada dasar unit display.
2. Sejajarkan lubang sekrup pada tombol daya dan board I/O dengan lubang sekrup pada dasar unit display.
3. Pasang kembali kedua sekrup (M3x5) yang menahan tombol daya dan board I/O ke dasar unit display.
4. Sambungkan kabel daya (DB-PWR) ke tombol daya dan board I/O dan tutup kaitnya.
5. Sambungkan kabel berkecepatan tinggi (DB-PWR) ke tombol daya dan board I/O dan tutup kaitnya.
6. Tempatkan tombol daya dan pelindung board I/O pada dasar unit display.
7. Sejajarkan lubang sekrup pada tombol daya dan pelindung board I/O dengan lubang sekrup pada dasar unit display.
8. Pasang kembali tiga sekrup (M3x5) yang menahan tombol daya dan pelindung board I/O ke dasar unit display.

langkah berikutnya

1. Pasang braket I/O.
2. Pasang penutup bawah.
3. Pasang penutup I/O.
4. Pasang pelindung board sistem.
5. Pasang penutup belakang.
6. Pasang penyangga.
7. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Board audio

Melepaskan board audio

prasyarat

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Lepaskan penyangga.
3. Lepaskan penutup belakang.
4. Lepaskan pelindung board sistem.
5. Lepaskan penutup I/O.
6. Lepaskan penutup bawah.
7. Lepaskan braket I/O.

tentang tugas ini

1. Lepaskan tiga sekrup (M3x5) yang menahan pelindung board audio ke dasar unit display.

2. Angkat pelindung board audio keluar dari dasar unit display.

3. Angkat kait dan lepaskan kabel audio (DB-AUDIO) dari board audio.
4. Lepaskan sambungan kabel speaker (INT SPKR) dari board audio.
5. Lepaskan dua sekrup (M3x5) yang menahan board audio ke dasar unit display.
6. Angkat board audio keluar dari dasar unit display.

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses pemasangan.

tentang tugas ini

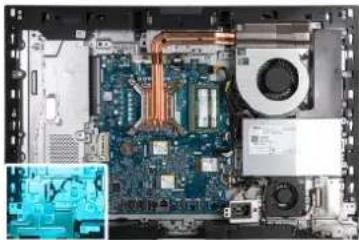

Gambar berikut menunjukkan lokasi board audio dan merupakan representasi visual tentang prosedur pemasangan.

5x
M3×5

1. Tempatkan board audio di dasar unit display.
2. Sejajarkan lubang sekrup pada board audio dengan lubang sekrup pada dasar unit display.

3. Pasang kembali dua sekrup (M3x5) yang menahan board audio ke dasar unit display.

4. Sambungkan kabel daya (DB-PWR) ke board audio dan tutup kaitnya.

5. Sambungkan kabel kecepatan tinggi (DB-PWR) ke board audio dan tutup kaitnya.
6. Tempatkan pelindung board audio pada dasar unit display.
7. Sejajarkan lubang sekrup pada pelindung board audio dengan lubang sekrup pada dasar unit display.
8. Pasang kembali tiga sekrup (M3x5) yang menahan pelindung board audio ke dasar unit display.

langkah berikutnya

1. Pasang braket I/O.
2. Pasang penutup bawah.
3. Pasang penutup I/O.
4. Pasang pelindung board sistem.
5. Pasang penutup belakang.
6. Pasang penyangga.
7. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Dasar unit display

Melepaskan dasar unit display

prasyarat

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan penyangga.
3. Lepaskan penutup belakang.
4. Lepaskan pelindung board sistem.
5. Lepaskan kartu nirkabel.
6. Lepaskan penutup I/O.
7. Lepaskan penutup bawah.
8. Lepaskan unit kamera yang dapat ditarik.
9. Lepaskan kipas.
10. Lepaskan unit catu daya.
11. Lepaskan kipas kabel daya.
12. Lepaskan braket I/O.
13. Lepaskan speaker.
14. Lepaskan unit pendingin.
15. Lepaskan board sistem.

CATATAN: Board sistem dapat dilepas dengan memori, solid-state drive, dan kartu nirkabel terpasang.

1. Lepaskan board audio.

2. Lepaskan tombol daya dan board I/O.

tentang tugas ini

CATATAN: Basis unit display meliputi komponen berikut:

• modul antenna
• panel display
  •rangka tengah
  Untuk mengganti salah satu komponen ini, ganti seluruh dasar unit display.

Setelah melakukan prasyarat. Anda akan mendapatkan basis unit display.

Memasang dasar unit display

prasyarat

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses pemasangan.

tentang tugas ini

CATATAN: Basis unit display meliputi komponen berikut:

- modul antenna

- panel display

•rangka tengah

Untuk mengganti salah satu komponen ini, ganti seluruh dasar unit display.

Untuk memasang dasar unit display, lakukan semua prosedur pascapersyaratan.

langkah berikutnya

CATATAN: Board sistem dapat dipasang dengan memori, solid-state drive, baterai sel koin dan prosesor telah terpasang sebelumnya.

1. Pasang unit pendingin.
2. Pasang speaker.
3. Pasang braket I/O.
4. Pasang kipas catu daya.
5. Pasang unit catu daya.
6. Pasang kipas.
7. Pasang unit kamera yang dapat ditarik.
8. Pasang penutup bawah.
9. Pasang penutup I/O.
10. Pasang kartu nirkabel.
11. Pasang pelindung board sistem.
12. Pasang penutup belakang.
13. Pasang penyangga.
14. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Prosedur servis untuk komponen yang dapat diganti yang terdaftar dalam bab ini adalah untuk komputer yang disertakan dengan prosesor Energy Efficient

Melepas dan memasang Customer Replaceable Unit (CRU)

Komponen yang dapat diganti pada bagian ini merupakan Customer Replaceable Unit (CRU).

PERHATIAN: Pelanggan hanya dapat mengganti Unit yang Dapat Diganti Pelanggan (CRU) dengan mengikuti tindakan pencegahan keselamatan dan prosedur penggantian.

CATATAN: Gambar di dalam dokumen ini mungkin berbeda dengan komputer Anda bergantung pada konfigurasi yang Anda pesan.

Penyangga

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.

tentang tugas ini

CATATAN: Tergantung pada konfigurasi yang dipesan, penyangga yang disertakan dengan komputer Anda mungkin berbeda-beda. Gambar di bawah ini menunjukan proses pelepasan untuk kedua konfigurasi penyangga.

1. Tempatkan dasar unit display pada permukaan yang bersih dan rata.
2. Tekan dan tahan tab yang menahan penyangga ke dasar unit display.
3. Geser dan angkat penyangga dari dasar unit display.

Memasang penyangga

prasyarat

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses pemasangan.

tentang tugas ini

CATATAN: Komputer Anda dapat mendukung dua konfigurasi penyangga yang berbeda. Gambar di bawah ini menunjukan proses pemasangan untuk kedua konfigurasi penyangga.

Gambar berikut menunjukkan lokasi penyangga dan merupakan representasi visual tentang prosedur pemasangan.

1. Sejajarkan penyangga dengan slot pada dasar unit display.
2. Geser penyangga ke tempatnya di dalam slot pada dasar unit display.

langkah berikutnya

1. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Penutup belakang

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Lepaskan penyangga.

tentang tugas ini

CATATAN: Sebelum melepaskan penutup bawah, pastikan bahwa tidak ada kartu SD yang terpasang di slot kartu SD pada komputer Anda.

1. Tekan tab yang mengunci penutup belakang ke dasar unit display.
2. Geser dan angkat penutup bawah hingga lepas dari dasar unit display.

Memasang penutup belakang

prasyarat

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses pemasangan.

tentang tugas ini

1. Sejajarkan penutup belakang dengan dasar unit display.
2. Tempatkan dan geser penutup belakang ke tempatnya pada dasar unit display.

CATATAN: Pastikan bahwa tab pada penutup belakang mengunci ke slotnya pada dasar unit display.

langkah berikutnya

1. Pasang penyangga.
2. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Memori

Melepaskan memori

prasyarat

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Lepaskan penyangga.
3. Lepaskan penutup belakang.

tentang tugas ini

1. Dengan menggunakan tab pada pintu DIMM, cungkil untuk membuka dan angkat pintu DIMM pada pelindung board sistem untuk mengakses slot memori.
2. Dengan menggunakan ujung jari Anda, rentangkan secara hati-hati klip penahan pada setiap ujung slot modul memori hingga modul memori tersebut ke atas.
3. Lepaskan modul memori dari slot modul memori.

CATATAN: Ulangi langkah 2 hingga 3 untuk setiap modul memori yang dipasang ke komputer Anda.

Memasang memori

prasyarat

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses pemasangan.

tentang tugas ini

Gambar berikut menunjukkan lokasi memori dan merupakan representasi visual tentang prosedur pemasangan.

1. Sejajarkan takik pada modul memori dengan tab pada slot modul memori
2. Geser modul memori ke dalam konektor dengan kemiringan tertentu dan tekan modul memori ke bawah hingga terdengar bunyi klik saat terpasang di tempatnya.

CATATAN: Jika Anda tidak mendengar bunyi klik, lepas modul memori, lalu pasang kembali.

CATATAN: Ulangi langkah 1 hingga 2 untuk setiap modul memori yang hendak dipasang ke komputer Anda.

1. Tutup pintu DIMM dan tekan ke tempatnya, untuk menguncinya.

langkah berikutnya

1. Pasang penutup belakang.
2. Pasang penyangga.
3. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Pelindung board sistem

Melepaskan pelindung board sistem

prasyarat

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Lepaskan penyangga.
3. Lepaskan penutup belakang.

tentang tugas ini

1. Lepaskan enam sekrup (M3x5) yang menahan pelindung board sistem ke dasar unit display.
2. Angkat pelindung board sistem keluar dari dasar unit display.

Memasang pelindung board sistem

prasyarat

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses pemasangan.

tentang tugas ini

1. Tempatkan board sistem pada dasar unit display.
2. Sejajarkan lubang sekrup pada pelindung board sistem dengan lubang sekrup pada dasar unit display.
3. Pasang kembali enam sekrup (M3x5) yang menahan pelindung board sistem ke dasar unit display.

langkah berikutnya

1. Pasang penutup belakang.
2. Pasang penyangga.
3. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Kartu nirkabel

Melepaskan kartu nirkabel

prasyarat

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Lepaskan penyangga.
3. Lepaskan penutup belakang.
4. Lepaskan pelindung board sistem.

tentang tugas ini

1. Lepaskan sekrup (M2x3.5) yang menahan braket kartu nirkabel ke kartu nirkabel.
2. Angkat braket kartu nirkabel dari kartu nirkabel.
3. Lepaskan sambungan kabel antena dari kartu nirkabel.
4. Geser dan lepaskan kartu nirkabel dari slot kartu nirkabel (M.2 WLAN).

Memasang kartu nirkabel

prasyarat

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses pemasangan.

tentang tugas ini

Konektor pada kartu nirkabel	Warna kabel antena Tanda sablon
Utama Putih UTAMA △ (segitiga putih)
Tambahan Hitam AUX ▲ (segitiga hitam)

1. Letakkan braket kartu nirkabel pada kartu nirkabel.
2. Sejajarkan takik pada kartu nirkabel dengan tab pada slot kartu nirkabel (M.2 WLAN).
3. Geser kartu nirkabel secara miring ke dalam slot kartu nirkabel (M.2 WLAN).
4. Pasang kembali sekrup (M2x3.5) yang menahan braket kartu nirkabel ke kartu nirkabel.

langkah berikutnya

1. Pasang pelindung board sistem.
2. Pasang penutup belakang.
3. Pasang penyangga.
4. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Solid-state drive

Melepaskan solid-state drive M.2 2230

prasyarat

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Lepaskan penyangga.
3. Lepaskan penutup belakang.
4. Lepaskan pelindung board sistem.

tentang tugas ini

CATATAN: Tergantung pada konfigurasi yang dipesan, komputer Anda mungkin memiliki solid-state drive M.2 2230 atau 2280 yang terpasang di slot solid-state drive (M.2 PCIe SSD 0) pada board sistem.
CATATAN: Prosedur ini berlaku untuk komputer yang memiliki solid-state drive M.2 2230 terpasang dalam slot solid-state drive (M.2 PCIe SSD 0) pada board sistem.

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses pemasangan.

tentang tugas ini

CATATAN: Prosedur ini hanya berlaku jika Anda memasang solid-state drive M.2 2230 ke dalam slot solid-state drive (M.2 PCIe SSD 0) pada board sistem.

CATATAN: Pastikan dudukan sekrup M.2 berada di lokasi yang tepat untuk memasang solid-state drive M.2 2230, lihat Lokasi dudukan sekrup.

Gambar berikut menunjukkan lokasi solid-state drive M.2 2230 dan merupakan representasi visual tentang prosedur pemasangan.

1x M2x2.5 SSD

1. Pasang pelindung board sistem.
2. Pasang penutup belakang.
3. Pasang penyangga.
4. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Melepaskan solid-state drive 2280

prasyarat

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Lepaskan penyangga.
3. Lepaskan penutup belakang.
4. Lepaskan pelindung board sistem.

tentang tugas ini

CATATAN: Tergantung pada konfigurasi yang dipesan, komputer Anda mungkin memiliki solid-state drive M.2 2230 atau 2280 yang terpasang di slot solid-state drive (M.2 PCIe SSD 0) pada board sistem.

CATATAN: Prosedur ini berlaku untuk komputer dengan solid-state drive M.2 2280 terpasang di slot solid-state drive (M.2 PCIe SSD 0) pada board sistem.

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses permasangan.

tentang tugas ini

CATATAN: Prosedur ini hanya berlaku jika Anda memasang solid-state drive M.2 2280 ke dalam slot solid-state drive (M.2 PCIe SSD 0) pada board sistem.
CATATAN: Pastikan dudukan sekrup M.2 berada di lokasi yang benar untuk memasang solid-state drive M.2 2280, lihat Lokasi dudukan sekrup.

Gambar berikut menunjukkan lokasi solid-state drive 2280 dan merupakan representasi visual tentang prosedur pemasangan.

1. Pasang pelindung board sistem.
2. Pasang penutup belakang.
3. Pasang penyangga.
4. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Lokasi dudukan sekrup

prasyarat

Untuk memasang solid-state drive M.2 dari form factor yang berbeda pada slot M.2, lokasi dudukan sekrup harus diubah untuk memasang solid-state drive M.2 dari form factor yang berbeda.

tentang tugas ini

i CATATAN: Prosedur ini hanya berlaku untuk dudukan sekrup yang terletak di slot M.2.

Gambar berikut menunjukkan lokasi dudukan sekrup pada slot M.2 dan merupakan representasi visual dari prosedur untuk mengubah posisi dudukan sekrup.

2230 --> 2280

2280 --> 2230

langkah

1. Pasang solid-state drive M.2 2230 atau solid-state drive M.2 2230, mana saja yang berlaku.
2. Pasang pelindung board sistem.
3. Pasang penutup belakang.
4. Pasang penyangga.
5. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Hard Disk

Melepaskan hard disk

prasyarat

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Lepaskan penyangga.
3. Lepaskan penutup belakang.

tentang tugas ini

1. Lepaskan sambungan kabel hard disk dari hard disk.
2. Lepaskan sekrup (M3x5) yang menahan unit hard drive ke dasar unit display.
3. Geser dan angkat unit hard disk dari slot hard disk pada dasar unit display.
4. Lepaskan empat sekrup (M3x3.5) yang menahan braket hard disk ke hard disk.
5. Angkat braket hard disk keluar dari hard disk.

Memasang hard disk

prasyarat

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses pemasangan.

tentang tugas ini

1. Angkat braket hard disk keluar dari hard disk.
2. Sejajarkan lubang sekrup di hard disk dengan lubang sekrup pada bracket hard disk.
3. Pasang kembali empat sekrup (M3x3.5) yang menahan bracket hard disk ke hard disk.
4. Geser unit hard disk keluar dari slot hard disk pada dasar unit display.
5. Pasang kembali sekrup (M3x5) yang menahan unit hard disk ke dasar unit display.
6. Sambungkan kabel hard disk ke hard disk.

langkah berikutnya

1. Pasang penutup belakang.

2. Pasang penyangga.

3. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Baterai sel berbentuk koin

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Lepaskan penyangga.
3. Lepaskan penutup belakang.
4. Lepaskan pelindung board sistem.

tentang tugas ini

CATATAN: Melepas baterai sel koin akan mengatur ulang pengaturan BIOS ke kondisi bawaan. Direkomendasikan agar Anda mencatat pengaturan BIOS sebelum melepaskan baterai sel berbentuk koin.

1. Dorong tuas pelepas pada soket baterai sel berbentuk koin untuk melepaskan baterai sel berbentuk koin keluar dari soketnya.
2. Angkat baterai sel berbentuk koin dari soket baterai sel berbentuk koin.

Memasang baterai sel berbentuk koin

prasyarat

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses pemasangan.

tentang tugas ini

Gambar menunjukkan lokasi baterai sel berbentuk koin dan merupakan representasi visual tentang prosedur pemasangan.

Dengan sisi positif menghadap ke atas, sisipkan baterai sel berbentuk koin ke dalam soket baterai pada board sistem dan tekan baterai ke tempatnya.

langkah berikutnya

1. Pasang pelindung board sistem.
2. Pasang penutup belakang.
3. Pasang penyangga.
4. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Penutup I/O

Melepaskan penutup I/O

prasyarat

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Lepaskan penyangga.
3. Lepaskan penutup belakang.
4. Lepaskan pelindung board sistem.

tentang tugas ini

1. Lepaskan dua sekrup (M3x5) yang menahan penutup I/O ke dasar unit display.
2. Angkat penutup I/O dari dasar unit display.

Memasang penutup I/O

prasyarat

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses pemasangan.

tentang tugas ini

Gambar berikut menunjukkan lokasi penutup I/O dan merupakan representasi visual tentang prosedur pemasangan.

2x
M3×5

1. Tempatkan dan sejajarkan penutup I/O dengan dasar unit display.
2. Sejajarkan lubang sekrup pada penutup I/O dengan lubang sekrup pada dasar unit display.
3. Pasang kembali dua sekrup (M3x5) yang menahan penutup I/O ke dasar unit display.

langkah berikutnya

1. Pasang pelindung board sistem.
2. Pasang penutup belakang.
3. Pasang penyangga.
4. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Penutup bawah

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Lepaskan penyangga.
3. Lepaskan penutup belakang.
4. Lepaskan pelindung board sistem.
5. Lepaskan penutup I/O.

tentang tugas ini

1. Lepaskan tiga sekrup (M3x5) yang menahan penutup bawah ke dasar unit display.
2. Angkat penutup bawah keluar dari dasar unit display.

Memasang penutup bawah

prasyarat

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses pemasangan.

tentang tugas ini

Gambar menunjukkan lokasi penutup bawah dan merupakan representasi visual tentang prosedur pemasangan.

3x M3x5

1. Tempatkan dan sejajarkan penutup bawah dengan dasar unit display.
2. Sejajarkan lubang sekrup pada penutup bawah dengan lubang sekrup pada dasar unit display.
3. Pasang kembali tiga sekrup (M3x5) yang menahan penutup bawah ke dasar unit display.

langkah berikutnya

1. Pasang penutup I/O.
2. Pasang pelindung board sistem.
3. Pasang penutup belakang.
4. Pasang penyangga.
5. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Unit kamera yang dapat ditarik

Melepaskan unit kamera yang dapat ditarik

prasyarat

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Lepaskan penyangga.
3. Lepaskan penutup belakang.
4. Lepaskan pelindung board sistem.

tentang tugas ini

CATATAN: Unit kamera yang dapat ditarik terdiri dari komponen-komponen berikut ini:

•kamera
• mikrofon

Gambar berikut menunjukkan lokasi unit kamera yang dapat ditarik dan merupakan representasi visual tentang prosedur pelepasan.

4x M3x5

langkah

1. Lepaskan dua sekrup (M3x5) yang menahan braket unit kamera ke dasar unit display.
2. Angkat braket unit kamera keluar dari dasar unit display.
3. Dengan menggunakan tab penarik, lepaskan sambungan kabel kamera (WEBCAM) dari board sistem.
4. Lepaskan dua sekrup (M3x5) yang menahan unit kamera yang dapat ditarik ke dasar unit display.
5. Geser dan angkat unit kamera yang dapat ditarik dari slotnya dan di bawah unit pendingin lalu lepaskan unit kamera yang dapat ditarik dari dasar unit display.

Memasang unit kamera yang dapat ditarik

prasyarat

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses pemasangan.

tentang tugas ini

Gambar berikut menunjukkan lokasi unit kamera yang dapat ditarik dan merupakan representasi visual tentang prosedur pemasangan.

4x M3x5

langkah

1. Geser unit kamera yang dapat ditarik ke di bawah unit pendingin ke dalam slotnya pada dasar unit display.
2. Sejajarkan lubang sekrup pada unit kamera yang dapat ditarik dengan lubang sekrup pada dasar unit display.
3. Pasang kembali dua sekrup (M3x5) yang menahan unit kamera yang dapat ditarik ke dasar unit display.
4. Sambungkan kabel kamera (WEBCAM) ke board sistem.
5. Tempatkan braket unit kamera di atas unit kamera yang dapat ditarik.
6. Sejajarkan lubang sekrup pada braket unit kamera dengan lubang sekrup pada dasar unit display.
7. Pasang kembali dua sekrup (M3x5) yang menahan braket unit kamera ke dasar unit display.

langkah berikutnya

1. Pasang pelindung board sistem.
2. Pasang penutup belakang.

3. Pasang penyangga.

4. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Kipas

Melepaskan kipas

prasyarat

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Lepaskan penyangga.
3. Lepaskan penutup belakang.
4. Lepaskan pelindung board sistem.

tentang tugas ini

1. Lepaskan tiga sekrup (M3x5) yang menahan kipas ke dasar unit display.
2. Lepaskan sambungan kabel kipas (FAN CPU) dari board sistem.
3. Angkat kipas keluar dari dasar unit display.

Memasang kipas

prasyarat

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses pemasangan.

tentang tugas ini

Gambar berikut menunjukkan lokasi kipas dan merupakan representasi visual tentang prosedur pemasangan.

1. Tempatkan kipas ke dasar unit display.
2. Sejajarkan lubang sekrup pada kipas dengan lubang sekrup pada dasar unit display.
3. Pasang kembali tiga sekrup (M3x5) yang menahan kipas ke dasar unit display.
4. Sambungkan kabel kipas (FAN CPU) ke board sistem.

langkah berikutnya

1. Pasang pelindung board sistem.
2. Pasang penutup belakang.
3. Pasang penyangga.
4. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Komponen yang dapat diganti pada bagian ini merupakan Field Replaceable Unit (FRU).

PERHATIAN: Informasi di bagian ini ditujukan hanya untuk teknisi servis resmi.

PERHATIAN: Untuk menghindari kemungkinan kerusakan pada komponen atau kehilangan data, pastikan teknisi servis resmi mengganti Unit yang Dapat Diganti Teknisi (FRU).

PERHATIAN: Dell Technologies merekomendasikan bahwa set reparasi ini, jika perlu, dilakukan oleh ahli reparasi teknis yang terlatih.

PERHATIAN: Perlu diingat kembali, garansi Anda tidak menanggung kerusakan yang mungkin terjadi selama proses perbaikan FRU yang tidak berizin oleh Dell Technologies.

CATATAN: Gambar di dalam dokumen ini mungkin berbeda dengan komputer Anda bergantung pada konfigurasi yang Anda pesan.

Braket I/O

Melepaskan braket I/O

prasyarat

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Lepaskan penyangga.
3. Lepaskan penutup belakang.
4. Lepaskan pelindung board sistem.
5. Lepaskan penutup I/O.
6. Lepaskan penutup bawah.

tentang tugas ini

Gambar berikut menunjukkan lokasi dari braket I/O dan merupakan representasi visual tentang prosedur pelepasan.

1. Lepaskan tiga sekrup (M3x5) yang menahan braket I/O ke dasar unit display.
2. Angkat braket I/O keluar dari dasar unit display.

Memasang braket I/O

prasyarat

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses pemasangan.

tentang tugas ini

Gambar berikut menunjukkan lokasi braket I/O dan merupakan representasi visual tentang prosedur pemasangan.

3x
M3x5

1. Tempatkan dan sejajarkan braket I/O dengan dasar unit display.
2. Sejajarkan slot I/O ke port I/O ports dan lubang sekrup pada braket I/O dengan lubang sekrup pada dasar unit display.
3. Pasang kembali tiga sekrup (M3x5) yang menahan tutup I/O ke dasar unit display.

langkah berikutnya

1. Pasang penutup bawah.
2. Pasang penutup I/O.
3. Pasang pelindung board sistem.
4. Pasang penutup belakang.
5. Pasang penyangga.
6. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Speaker

Melepaskan speaker

prasyarat

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Lepaskan penyangga.
3. Lepaskan penutup belakang.
4. Lepaskan pelindung board sistem.
5. Lepaskan penutup I/O.
6. Lepaskan penutup bawah.

tentang tugas ini

1. Lepaskan sambungan kabel speaker (INT SPKR) dari board audio.
2. Lepaskan kabel speaker dari pemandu peruteannya pada dasar unit display.
3. Angkat speaker serta kabelnya keluar dari dasar unit display.

Memasang speaker

prasyarat

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses pemasangan.

tentang tugas ini

1. Masukkan speaker ke dalam slotnya pada dasar unit display.

2. Rutekan kabel speaker melalui pemandu perutean pada dasar unit display.

3. Sambungkan kabel speaker (INT SPKR) ke board audio.

langkah berikutnya

1. Pasang penutup bawah.
2. Pasang penutup I/O.
3. Pasang pelindung board sistem.
4. Pasang penutup belakang.
5. Pasang penyangga.
6. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Unit pendingin

Melepaskan unit pendingin

prasyarat

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Lepaskan penyangga.
3. Lepaskan penutup belakang.
4. Lepaskan pelindung board sistem.

tentang tugas ini

CATATAN: Unit pendingin bisa menjadi panas selama pengoperasian normal. Berikan waktu yang cukup agar unit pendingin tersebut menjadi dingin sebelum Anda menyentuhnya.
CATATAN: Untuk pendinginan yang maksimal pada prosesor, jangan sentuh area transfer panas pada unit pendingin. Minyak pada kulit Anda dapat mengurangi kemampuan pemindahan panas dari pelumas termal.

1. Dalam urutan terbalik (5>4>3>2>1) kendurkan kelima baut penahan yang menahan unit pendingin ke board sistem dan dasar unit display.
2. Angkat unit pendingin dari dasar unit display.

Memasang unit pendingin

prasyarat

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses pemasangan.

tentang tugas ini

CATATAN: Jika prosesor atau kipas dan unit pendingin diganti, gunakan pelumas termal yang disediakan dalam kit untuk memastikan tercapainya konduktivitas termal.

Gambar berikut menunjukkan lokasi unit pendingin dan merupakan representasi visual tentang prosedur pemasangan.

5x

langkah

1. Tempatkan unit pendingin pada board sistem dan dasar unit display.
2. Sejajarkan sekrup pada unit pendingin dengan lubang sekrup pada board sistem dan dasar unit display.
3. Secara berurutan (1>2>3>4>5) kencangkan kelima baut mati yang menahan unit pendingin ke board sistem dan dasar unit display.

langkah berikutnya

1. Pasang pelindung board sistem.
2. Pasang penutup belakang.
3. Pasang penyangga.
4. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Prosesor

Melepaskan prosesor

prasyarat

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Lepaskan penyangga.
3. Lepaskan penutup belakang.
4. Lepaskan pelindung board sistem.
5. Lepaskan unit pendingin.

tentang tugas ini

i CATATAN: Prosesor bisa menjadi panas selama pengoperasian normal. Berikan waktu yang cukup agar prosesor mendingin sebelum Anda menyentuhnya.
CATATAN: Untuk pendinginan prosesor yang maksimal, jangan menyentuh area transfer panas pada prosesor. Minyak pada kulit Anda dapat mengurangi kemampuan pemindahan panas dari pelumas termal.

1. Tekan tuas pelepas ke bawah lalu tarik ke luar dari prosesor untuk melepaskannya dari tab penahan.
2. Rentangkan tuas pelepas sepenuhnya dan buka penutup prosesor.

PERHATIAN: Saat melepaskan prosesor, jangan sentuh pin apa pun yang ada di dalam soket atau membiarkan benda apa pun jatuh ke pin di dalam soket.

1. Angkat prosesor secara perlahan dari soket prosesor.

Memasang prosesor

prasyarat

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses pemasangan.

tentang tugas ini

CATATAN: Jika prosesor atau kipas dan unit pendingin dipasang kembali, gunakan pelumas termal yang disediakan pada kit untuk memastikan tercapainya konduktivitas termal.

Gambar berikut menunjukkan lokasi prosesor dan merupakan representasi visual tentang prosedur pemasangan.

1. Pastikan bahwa tuas pelepas pada soket prosesor telah dipanjangkan sepenuhnya dalam posisi terbuka.

CATATAN: Sudut pin-1 prosesor memiliki segitiga yang sejajar dengan segitiga pada sudut pin-1 pada soket prosesor. Saat prosesor telah berada di posisi yang benar, keempat sudut akan selaras pada ketinggian yang sama. Jika satu atau beberapa sudut prosesor lebih tinggi dari sudut lainnya, berarti prosesor belum berada di posisi yang benar.

1. Sejajarkan takik pada prosesor dengan tab pada soket prosesor dan tempatkan prosesor di dalam soket prosesor.

PERHATIAN: Pastikan takik penutup prosesor telah berada di bawah tiang penyelaras.

1. Ketika prosesor berada sepenuhnya di soketnya, putar tuas pelepas ke bawah dan letakkan di bawah tab pada penutup prosesor.

langkah berikutnya

1. Pasang unit pendingin.
2. Pasang pelindung board sistem.
3. Pasang penutup belakang.
4. Pasang penyangga.
5. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Board sistem

Melepaskan board sistem

prasyarat

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Lepaskan penyangga.
3. Lepaskan penutup belakang.
4. Lepaskan memori.
5. Lepaskan pelindung board sistem.
6. Lepaskan penutup I/O.
7. Lepaskan penutup bawah.
8. Lepaskan braket I/O.
9. Lepaskan solid-state drive M.2 2230 atau solid-state drive M.2 2280, mana saja yang berlaku.
10. Lepaskan kartu nirkabel.
11. Lepaskan unit pendingin.
12. Lepaskan prosesor.

tentang tugas ini

CATATAN: Memasang kembali board sistem akan menghapus setiap perubahan yang telah Anda lakukan terhadap BIOS melalui program pengaturan BIOS. Lakukan lagi perubahan yang sesuai setelah Anda memasang kembali board sistem.

Gambar berikut menunjukkan konektor pada board sistem Anda.

1 2 3 4 5 6 7 8 9 10 11 12 13 14

1. Kabel layar sentuh (TOUCH)
2. Kabel lampu latar layar (LCD BACKLIGHT)
3. Soket prosesor (CPU)
4. Kabel kamera (WEBCAM)
5. Soket baterai sel berbentuk koin (RTC)
6. Kabel kipas (FAN CPU)
7. Slot memori x2 (DIMM1 + DIMM2)
8. Slot kartu nirkabel (M.2 WLAN)
9. Kabel audio (MB-AUDIO)
10. Slot solid-state drive (SSD 0 PCIe M.2)
11. kabel berkecepatan tinggi (MB-HS)
12. kabel daya (MB-PWR)
13. kabel data hard disk (SATA 1)
14. kabel display (CVDS)

1. Lepaskan sambungan kabel layar sentuh (TOUCH) dari board sistem.
2. Lepaskan sambungan kabel lampu latar display (LCB BACKLIGHT) dari board sistem.
3. Dengan menggunakan tab penarik, lepaskan kabel kamera (WEBCAM) dari board sistem.
4. Lepaskan kabel kipas (FAN CPU) dari board sistem.
5. Angkat kait dan lepaskan sambungan kabel audio (MB-AUDIO) dari board sistem.
6. Angkat kaitnya lalu lepaskan sambungan kabel kecepatan tinggi (MB-HS) dari board sistem.
7. Angkat kait dan lepaskan kabel daya (MB-PWR) dari board sistem.
8. Jepit klip penahan di salah satu sisi konektor kabel hard drive, lepaskan kabel display (CVDS) dari board sistem.
9. Angkat kaitnya lalu lepaskan sambungan kabel hard disk (SATA 1) dari board sistem.
10. Lepaskan tujuh sekrup (M3x5) yang menahan board sistem ke dasar unit display.
11. Lepaskan sekrup (M3x12) yang menahan board sistem ke dasar unit display.
12. Angkat perlahan board sistem dari dasar unit display.

Memasang board sistem

prasyarat

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses pemasangan.

tentang tugas ini

CATATAN: Memasang kembali board sistem akan menghapus setiap perubahan yang telah Anda lakukan terhadap BIOS melalui program pengaturan BIOS. Lakukan lagi perubahan yang sesuai setelah Anda memasang kembali board sistem.

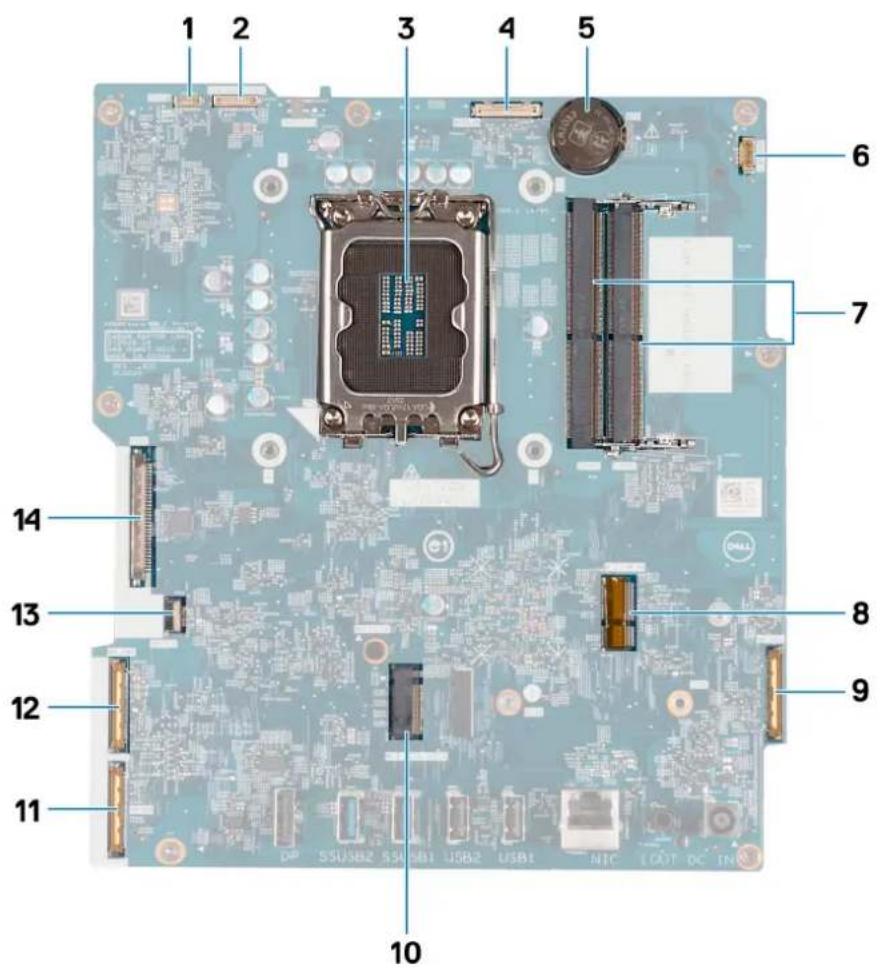

Gambar berikut menunjukkan konektor pada board sistem Anda.

1 2 3 4 5 6 7 14 13 12 11 10 8 9 SP SSUSB2 SSUSB1 USB2 USB1 NTC LOAT DC INAC

1. Kabel layar sentuh (TOUCH)
2. Kabel lampu latar layar (LCD BACKLIGHT)
3. Soket prosesor (CPU)
4. Kabel kamera (WEBCAM)
5. Soket baterai sel berbentuk koin (RTC)
6. Kabel kipas (FAN CPU)
7. Slot memori x2 (DIMM1 + DIMM2)
8. Slot kartu nirkabel (M.2 WLAN)
9. Kabel audio (MB-AUDIO)
10. Slot solid-state drive (SSD 0 PCIe M.2)
11. kabel berkecepatan tinggi (MB-HS)
12. kabel daya (MB-PWR)
13. kabel data hard disk (SATA 1)
14. kabel display (CVDS)

1. Tempatkan board sistem secara perlahan pada dasar unit display.
2. Sejajarkan lubang sekrup pada board sistem dengan lubang sekrup pada dasar unit display.
3. Pasang kembali tujuh sekrup (M3x5) yang menahan board sistem ke dasar unit display.
4. Pasang kembali sekrup (M3x12) yang menahan board sistem ke dasar unit display.
5. Sambungkan kabel layar sentuh (TOUCH) ke board sistem.
6. Sambungkan kabel lampu latar display (LCB BACKLIGHT) ke board sistem.
7. Sambungkan kabel kamera (WEBCAM) ke board sistem.
8. Sambungkan kabel kipas (FAN CPU) ke board sistem.
9. Sambungkan kabel audio (MB-AUDIO) ke board sistem dan tutup kaitnya.
10. Sambungkan kabel berkecepatan tinggi (MB-HS) ke board sistem dan tutup kaitnya.
11. Sambungkan kabel daya (MB-PWR) ke board sistem dan tutup kaitnya.
12. Sambungkan kabel display (CVDS) ke board sistem.
13. Sambungkan kabel hard disk (SATA 1) ke board sistem dan tutup kaitnya.

langkah berikutnya

1. Pasang prosesor.
2. Pasang unit pendingin.
3. Pasang kartu nirkabel.
4. Pasang solid-state drive M.2 2230 atau solid-state drive M.2 2230, mana saja yang berlaku.
5. Pasang braket I/O.
6. Pasang penutup bawah.
7. Pasang penutup I/O.
8. Pasang pelindung board sistem.
9. Pasang memori.

10. Pasang penutup belakang.

11. Pasang penyangga.

12. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Tombol daya dan board I/O

Melepaskan tombol daya dan board I/O

prasyarat

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Lepaskan penyangga.
3. Lepaskan penutup belakang.
4. Lepaskan pelindung board sistem.
5. Lepaskan penutup I/O.
6. Lepaskan penutup bawah.
7. Lepaskan braket I/O.

tentang tugas ini

Gambar berikut ini menunjukkan lokasi tombol daya dan board I/O serta merupakan representasi visual tentang prosedur pelepasan.

langkah

1. Lepaskan tiga sekrup (M3x5) yang menahan tombol daya dan pelindung board I/O ke dasar unit display.
2. Angkat tombol daya dan pelindung board I/O keluar dari dasar unit display.
3. Angkat kait dan lepaskan sambungan kabel daya (DB-PWR) dari tombol daya dan board I/O.
4. Angkat kait dan lepaskan sambungan kabel kecepatan tinggi (DB-HS) dari tombol daya dan board I/O.
5. Lepaskan dua sekrup (M3x5) yang menahan pelindung tombol daya dan board I/O ke dasar unit display.
6. Angkat tombol daya dan board I/O keluar dari dasar unit display.

Memasang tombol daya dan board I/O

prasyarat

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses pemasangan.

tentang tugas ini

Gambar berikut menunjukkan lokasi tombol daya dan board I/O dan merupakan representasi visual tentang prosedur pemasangan.

langkah

1. Tempatkan tombol daya dan board I/O pada dasar unit display.
2. Sejajarkan lubang sekrup pada tombol daya dan board I/O dengan lubang sekrup pada dasar unit display.
3. Pasang kembali kedua sekrup (M3x5) yang menahan tombol daya dan board I/O ke dasar unit display.
4. Sambungkan kabel daya (DB-PWR) ke tombol daya dan board I/O dan tutup kaitnya.
5. Sambungkan kabel berkecepatan tinggi (DB-PWR) ke tombol daya dan board I/O dan tutup kaitnya.
6. Tempatkan tombol daya dan pelindung board I/O pada dasar unit display.
7. Sejajarkan lubang sekrup pada tombol daya dan pelindung board I/O dengan lubang sekrup pada dasar unit display.
8. Pasang kembali tiga sekrup (M3x5) yang menahan tombol daya dan pelindung board I/O ke dasar unit display.

langkah berikutnya

1. Pasang braket I/O.

2. Pasang penutup bawah.

3. Pasang penutup I/O.

4. Pasang pelindung board sistem.

5. Pasang penutup belakang.

6. Pasang penyangga.

7. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Board audio

Melepaskan board audio

prasyarat

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer.
2. Lepaskan penyangga.
3. Lepaskan penutup belakang.
4. Lepaskan pelindung board sistem.
5. Lepaskan penutup I/O.
6. Lepaskan penutup bawah.
7. Lepaskan braket I/O.

tentang tugas ini

1. Lepaskan tiga sekrup (M3x5) yang menahan pelindung board audio ke dasar unit display.
2. Angkat pelindung board audio keluar dari dasar unit display.
3. Angkat kait dan lepaskan kabel audio (DB-AUDIO) dari board audio.
4. Lepaskan sambungan kabel speaker (INT SPKR) dari board audio.
5. Lepaskan dua sekrup (M3x5) yang menahan board audio ke dasar unit display.
6. Angkat board audio keluar dari dasar unit display.

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses pemasangan.

tentang tugas ini

Gambar berikut menunjukkan lokasi board audio dan merupakan representasi visual tentang prosedur pemasangan.

5x
M3x5

1. Tempatkan board audio di dasar unit display.
2. Sejajarkan lubang sekrup pada board audio dengan lubang sekrup pada dasar unit display.
3. Pasang kembali dua sekrup (M3x5) yang menahan board audio ke dasar unit display.
4. Sambungkan kabel daya (DB-PWR) ke board audio dan tutup kaitnya.
5. Sambungkan kabel kecepatan tinggi (DB-PWR) ke board audio dan tutup kaitnya.
6. Tempatkan pelindung board audio pada dasar unit display.
7. Sejajarkan lubang sekrup pada pelindung board audio dengan lubang sekrup pada dasar unit display.
8. Pasang kembali tiga sekrup (M3x5) yang menahan pelindung board audio ke dasar unit display.

langkah berikutnya

1. Pasang braket I/O.
2. Pasang penutup bawah.
3. Pasang penutup I/O.
4. Pasang pelindung board sistem.
5. Pasang penutup belakang.

6. Pasang penyangga.

7. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Dasar unit display

Melepaskan dasar unit display

prasyarat

1. Ikuti prosedur dalam Sebelum mengerjakan bagian dalam komputer Anda.
2. Lepaskan penyangga.

3. Lepaskan penutup belakang.

4. Lepaskan pelindung board sistem.

5. Lepaskan kartu nirkabel.
6. Lepaskan hard disk.
7. Lepaskan penutup I/O.
8. Lepaskan penutup bawah.
9. Lepaskan unit kamera yang dapat ditarik.
10. Lepaskan kipas.
11. Lepaskan braket I/O.
12. Lepaskan speaker.
13. Lepaskan unit pendingin.
14. Lepaskan board sistem.

i CATATAN: Board sistem dapat dilepas dengan memori, solid-state drive, baterai sel koin dan prosesor terpasang.

1. Lepaskan board audio.

2. Lepaskan tombol daya dan board I/O.

tentang tugas ini

CATATAN: Basis unit display meliputi komponen berikut:

- modul antenna

- panel display

•rangka tengah

Untuk mengganti salah satu komponen ini, ganti seluruh dasar unit display.

Setelah melakukan prasyarat, Anda akan mendapatkan basis unit display.

Memasang dasar unit display

prasyarat

Jika Anda mengganti komponen, lepaskan komponen yang ada sebelum melakukan proses pemasangan.

tentang tugas ini

CATATAN: Basis unit display meliputi komponen berikut:

- modul antenna

- panel display

•rangka tengah

Untuk mengganti salah satu komponen ini, ganti seluruh dasar unit display.

Untuk memasang dasar unit display, lakukan semua prosedur pascapersyaratan.

langkah berikutnya

CATATAN: Board sistem dapat dipasang dengan memori, solid-state drive, baterai sel koin dan prosesor telah terpasang sebelumnya.

1. Pasang unit pendingin.
2. Pasang speaker.
3. Pasang braket I/O.
4. Pasang kipas.
5. Pasang unit kamera yang dapat ditarik.
6. Pasang penutup bawah.
7. Pasang penutup I/O.
8. Pasang hard disk.
9. Pasang kartu nirkabel.
10. Pasang pelindung board sistem.
11. Pasang penutup belakang.
12. Pasang penyangga.
13. Ikuti prosedur dalam Setelah mengerjakan bagian dalam komputer Anda.

Perangkat Lunak

Bab ini menjelaskan secara terperinci sistem operasi bersama dengan petunjuk cara menginstal drivers.

Sistem operasi

OptiPlex All-in-One 7410 Anda mendukung sistem operasi berikut:

●Windows 11 Home, 64-bit
●Windows 11 Pro, 64-bit
●Windows 11 Pro Downgrade (gambar Windows 10)
●Windows 11 Pro National Education, 64-bit
●Windows 10 CMIT Government Edition (khusus Tiongkok)
- Ubuntu Linux 22.04 LTS, 64-bit

Driver dan Unduhan

Saat melakukan pemecahan masalah, mengunduh, atau memasang driver, Anda disarankan untuk membaca artikel Basis Pengetahuan Dell, Pertanyaan Umum Driver dan Unduhan 000123347.

Pengaturan BIOS

PERHATIAN: Kecuali Anda pengguna komputer yang ahli, jangan ubah pengaturan pada program BIOS Setup. Perubahan tertentu dapat membuat komputer Anda beroperasi secara tidak benar.
CATATAN: Bergantung pada komputer dan perangkat yang dipasang padanya, item yang tercantum pada bagian ini dapat ditampilkan atau juga tidak.
CATATAN: Sebelum Anda mengubah program BIOS Setup, Anda dianjurkan untuk mencatat informasi layar program BIOS Setup untuk acuan di lain waktu.

Gunakan program BIOS Setup untuk tujuan berikut:

• Mendapat informasi mengenai perangkat keras yang terpasang di komputer Anda, seperti jumlah RAM dan ukuran hard drive.
  ●Mengubah informasi konfigurasi sistem.
• Menetapkan atau mengubah opsi yang bisa dipilih oleh pengguna seperti kata sandi pengguna, tipe hard drive yang terpasang, dan mengaktifkan atau menonaktifkan perangkat dasar.

Masuk ke program pengaturan BIOS

tentang tugas ini

Nyalakan (atau nyalakan ulang) komputer Anda dan segera tekan F2.

Tombol navigasi

CATATAN: Untuk sebagian besar opsi Pengaturan Sistem, perubahan yang Anda buat disimpan tetapi tidak berlaku sampai Anda memulai ulang sistem.

Tabel 27. Tombol navigasi

Tombol Navigasi
Panah atas Pindah ke kolom sebelumnya.
Panah bawah Pindah ke kolom berikutnya.
Enter Memilih nilai di kolom yang dipilih (jika berlaku) atau mengikuti	tautan di bidang tersebut.
Spacebar Perluas atau perkecil daftar turun ke bawah, jika ada.
Tab Pindah ke area fokus berikutnya.	i|CATATAN:Hanya untuk browser grafis standar.
Esc Pindah ke halaman sebelumnya sampai Anda melihat layar utama.	Menekan Esc di layar utama menampilkan pesan yang meminta Anda untuk menyimpan perubahan yang belum disimpan dan memulai ulang sistem.

Menu Boot Satu Kali

Untuk masuk ke One Time Boot Menu (Menu Boot Satu Kali), nyalakan komputer Anda, lalu segera tekan F12.

CATATAN: Disarankan untuk mematikan komputer jika komputer sedang menyala.

Menu boot satu-kali menampilkan perangkat yang dapat Anda lakukan proses boot termasuk opsi diagnostik. Opsi menu boot adalah:

●Drive Yang Dapat Dilepas (jika ada)
●Hard Disk STXXXX (jika ada)

CATATAN: XXX menunjukkan nomor drive SATA.

• Drive Optikal (jika ada)
  ●Hard Disk SATA (jika ada)
  • Diagnostik

Layar boot sequence (urutan boot) juga menampilkan opsi untuk mengakses layar System Setup (Pengaturan Sistem).

Opsi pengaturan sistem

CATATAN: Tergantung pada komputer Anda dan perangkat yang terpasang, butir yang terdaftar di bagian ini dapat ditampilkan berbeda atau sama seperti dalam daftar.

Tabel 28. Opsi System setup (Pengaturan sistem)—menu System information (Informasi sistem)

Ikhtisar
BIOS Version (Versi BIOS) Menampilkan nomor versi BIOS.
Tag Servis Menampilkan Tag Servis komputer.
Asset Tag (Tag Aset) Menampilkan Tag Aset komputer.
Manufacture Date (Tanggal Produksi) Menampilkan tanggal produksi komputer.
Ownership Date (Tanggal Kepemilikan) Menampilkan tanggal kepemilikan komputer.
Express Service Code (Kode Layanan Ekspres)	Menampilkan kode layanan ekspres dari komputer tersebut.
Ownership Tag (Tag Kepemilikan) Menampilkan Tag Kepemilikan komputer.
Signed Firmware Update (Pembaruan Firmware Ditandatangani)	Menampilkan apakah Pembaruan Firmware Yang Ditandatangani diaktifkan pada komputer Anda.
Processor Information (Informasi Prosesor)
Tipe Prosesor Menampilkan tipe prosesor.
Maximum Clock Speed (Kecepatan Clock Maksimum)	Menampilkan kecepatan clock prosesor maksimum.
Minimum Clock Speed (Kecepatan Clock Minimum)	Menampilkan kecepatan clock prosesor minimum.
Current Clock Speed (Kecepatan Clock Saat Ini)	Menampilkan kecepatan clock prosesor.
Core Count (Jumlah Inti) Menampilkan jumlah inti pada prosesor.
Processor ID (ID Prosesor) Menampilkan kode identifikasi prosesor.
Processor L2 Cache (Cache L2 Prosesor) Menampilkan ukuran Cache L2 prosesor.
Processor L3 Cache (Cache L3 Prosesor) Menampilkan ukuran Cache L3 prosesor.
Microcode Version (Versi Microcode) Menampilkan versi microcode.
Intel Hyper-Threading Capable (Mendukung Intel Hyper-Threading)	Menampilkan apakah prosesor mendukung Hyper-Threading (HT).
64-Bit Technology (Teknologi 64-bit) Menampilkan apakah teknologi 64-bit digunakan.
Memory Information (Informasi Memori)
Memory Installed (Memori yang Dipasang) Menampilkan total memori komputer yang dipasang.
Memory Available (Memori yang Tersedia) Menampilkan total memori komputer yang tersedia.

Tabel 28. Opsi System setup (Pengaturan sistem)—menu System information (Informasi sistem) (lanjutan)

Ikhtisar

Memory Speed (Kecepatan Memori) Menampilkan kecepatan memori.

Memory Channel Mode (Mode Saluran Menunjukkan mode channel tunggal atau ganda.Memori)

Memory Technology (Teknologi Memori) Menampilkan teknologi yang digunakan untuk memori tersebut.

DIMM_SLOT 1 Menampilkan ukuran memori DIMM 1.

DIMM_SLOT 2 Menampilkan ukuran memori DIMM 2.

Devices Information (Informasi Perangkat)

Panel Type (Tipe Panel) Menampilkan Jenis Panel komputer.

Video Controller (Kontroler Video) Menampilkan jenis pengontrol video komputer.

Video Memory (Memori Video) Menampilkan informasi memori video komputer.

Wi-Fi Device (Perangkat Wi-Fi) Menampilkan informasi perangkat nirkabel komputer.

Native Resolution (Resolusi Asli) Menampilkan resolusi asli komputer.

Video BIOS Version (Versi BIOS Video) Menampilkan versi BIOS video komputer.

Audio Controller (Kontroler Audio) Menampilkan informasi pengontrol audio komputer.

Bluetooth Device (Perangkat Bluetooth) Menampilkan informasi perangkat Bluetooth komputer.

LOM MAC Address (Alamat LOM MAC) Menampilkan alamat LAN On Motherboard (LOM) MAC komputer.

Slot 1 Menampilkan informasi jaringan M.2 komputer

SATA 0 Menampilkan informasi hard disk SATA komputer.

Slot 2_M.2 Menampilkan informasi SSD PCIe M.2 komputer.

Slot 3_M.2 Menampilkan informasi SSD PCIe M.2 komputer.

Tabel 29. Opsi System setup (Pengaturan sistem)—Menu Boot Configuration (Konfigurasi Boot)

Konfigurasi Boot
Urutan Boot
Boot mode (Mode boot) Menampilkan mode boot aman.
Urutan Boot Menampilkan urutan boot.
Boot kartu Secure Digital (SD) Mengaktifkan atau menonaktifkan boot kartu SD hanya-baca.
	Secara bawaan, opsi Secure Digital (SD) Card Boot (Boot Kartu SD) tidak diaktifkan.
Secure Boot (Boot Aman)
Enable Secure Boot (Aktifkan Boot Aman)	Mengaktifkan atau menonaktifkan fitur boot aman.Secara bawaan, opsi ini tidak diaktifkan.
Secure Boot Mode (Mode Boot Aman)	Mengaktifkan atau menonaktifkan untuk mengubah opsi mode boot aman.Secara bawaan, opsi Deployed Mode (Mode Diterapkan) diaktifkan.
Expert Key Management (Pengelolaan Expert Key)
Enable Custom Mode (Mengaktifkan Mode Kustom)	Untuk mengaktifkan atau menonaktifkan mode kustom.Secara bawaan, opsi custom mode (mode kustom) ini tidak diaktifkan.
Custom Mode Key Management (Kunci Manajemen Mode Kustom)	Memilih nilai kustom untuk pengelolaan expert key.

Tabel 30. Opsi System setup (Pengaturan sistem)—Menu Integrated Devices (Perangkat yang Terintegrasi)

Perangkat yang Terintegrasi
Date/Time (Tanggal/Waktu)	Menampilkan tanggal saat ini dalam format BB/HH/TTTT dan jam saat ini dalam format JJ:MM:DD AM/PM.
Kamera Mengaktifkan atau menonaktifkan kamera.
	Secara bawaan, opsi Enable Camera (Aktifkan Kamera) dipilih
Audio
Enable Audio (Aktifkan Audio) Mengaktifkan atau menonaktifkan pengontrol audio terintegrasi.
	Pada pengaturan bawaan, semua opsi dipilih.
Konfigurasi USB	●Mengaktifkan atau menonaktifkan booting dari perangkat penyimpanan massal USB melalui urutan boot atau menu boot.Pada pengaturan bawaan, semua opsi dipilih.
Side USB Configuration (Konfigurasi USB Samping)	Mengaktifkan atau menonaktifkan port USB samping individual.Secara default, opsi Port 1 USB Samping (Bawah) dan Port 2 USB Samping (Atas)diaktifkan.
Rear USB Configuration (Konfigurasi USB Belakang)	Mengaktifkan atau menonaktifkan port USB belakang individual.Pada pengaturan bawaan, semua opsi dipilih.

Tabel 31. Opsi System setup (Pengaturan sistem)—Menu Storage (Penyimpanan)

Penyimpanan
Pengoperasian SATA Mengaktifkan atau menonaktifkan mode pengoperasian dari pengontrol hard diskSATA terintegrasi.Secara bawaan, opsi RAID On (RAID Hidup) diaktifkan.
Antarmuka Penyimpanan
Port Enablement (Mengaktifkan Port) Mengaktifkan atau menonaktifkan drive yang ada pada board.Secara default, opsi HDD SATA, SSD-0 PCIe M.2, dan SSD-1 PCIe M.2 diaktifkan.
SMART Reporting (Pelaporan SMART)
Enable SMART Reporting (Aktifkan Pelaporan SMART)	Mengaktifkan atau menonaktifkan Self-Monitoring, Analysis, and Reporting Technology (SMART) selama penyiapan komputer.Secara bawaan, opsi Enable SMART Reporting (Aktifkan Pelaporan SMART) tidak diaktifkan.
Drive Information (Informasi Drive)
HDD SATA
Type (Tipe) Menampilkan informasi jenis HDD SATA komputer.Device (Perangkat) Menampilkan informasi perangkat HDD SATA komputer.
SSD-0 PCIe M.2
Type (Tipe) Menampilkan informasi jenis M.2 PCIe SSD-0 komputer.Device (Perangkat) Menampilkan informasi perangkat SSD-0 PCIe M.2 komputer.
SSD-1 PCIe M.2
Type (Tipe) Menampilkan informasi jenis SSD-1 PCIe M.2 komputer.Device (Perangkat) Menampilkan informasi perangkat SSD-1 PCIe M.2 komputer.
Enable MediaCard (Aktifkan MediaCard)
Kartu Secure Digital (SD) Mengaktifkan atau menonaktifkan kartu SD.

Tabel 31. Opsi System setup (Pengaturan sistem)—Menu Storage (Penyimpanan) (lanjutan)

Penyimpanan
	Secara bawaan, opsiSecure Digital (SD) Card (Kartu Secure Digital (SD)) diaktifkan.
Mode Hanya-Baca Kartu Secure Digital (SD) Mengaktifkan atau menonaktifkan mode kartu SD hanya-baca.
	Secara bawaan, opsiSecure Digital (SD) Card Read-Only Mode (Mode Hanya-Baca Kartu SD) tidak diaktifkan.

Tabel 32. Opsi System setup (Pengaturan sistem)—Menu Display

Display

Pengelolaan Tombol OSDMenonaktifkan Tombol OSD Mengaktifkan atau menonaktifkan tombol OSD (On-Screen Display) pada komputer.Full Screen Logo (Logo Layar Penuh) Enable or disable full screen logo. (Aktifkan atau nonaktifkan logo layar penuh.)Secara bawaan, opsi ini tidak diaktifkan.

Tabel 33. Opsi System setup (Pengaturan sistem)—Menu Connection (Koneksi)

Koneksi
Network Controller Configuration(Konfigurasi Pengontrol Jaringan)
Integrated NIC (NIC Terintegrasi) Mengontrol pengontrol LAN di board.
	Secara bawaan, opsi Enabled with PXE (Aktifkan dengan PXE) diaktifkan.
Wireless Device Enable (Mengaktifkan Perangkat Nirkabel)
WLAN Mengaktifkan atau menonaktifkan perangkat WLAN internal
	Secara bawaan, opsi ini diaktifkan.
Bluetooth Mengaktifkan atau menonaktifkan perangkat Bluetooth internal
	Secara bawaan, opsi ini diaktifkan.
Enable UEFI Network Stack (Aktifkan Tumpukan Jaringan UEFI)	Mengaktifkan atau menonaktifkan Tumpukan Jaringan UEFI dan mengontrol Kontroler LAN bawaan.
	Secara bawaan, opsi ini diaktifkan.
HTTPS Boot Feature (Fitur Boot HTTPS)
HTTPS Boot (Boot HTTPS) Mengaktifkan atau menonaktifkan fitur Boot HTTPS.
	Secara bawaan, opsi HTTPS Boot (Boot HTTPS) diaktifkan.
Mode Boot HTTPS Dengan Mode Otomatis, Boot HTTPS mengekstrak URL Boot dari DHCP. Dengan Mode Manual, Boot HTTPS membaca URL Boot dari data yang diberikan pengguna.
	Secara bawaan, opsi Auto Mode (Mode Otomatis) diaktifkan.

Tabel 34. Opsi System setup (Pengaturan sistem)—Menu Power (Daya)

Daya

USB PowerShareAktifkan USB PowerShare Mengaktifkan atau menonaktifkan USB PowerShare.Secara bawaan, opsi Enable USB PowerShare (Aktifkan USB PowerShare) dinonaktifkan

Tabel 34. Opsi System setup (Pengaturan sistem)—Menu Power (Daya) (lanjutan)

Daya
USB Wake Support (Dukungan Mengaktifkan USB)
Enable USB Wake Support (Aktifkan USB Wake Support)	Saat diaktifkan, Anda dapat menggunakan perangkat USB seperti mouse atau keyboard untuk mengaktifkan komputer Anda dari keadaan standby (siaga).Secara bawaan, opsi ini diaktifkan.
Perilaku AC
AC Recovery (Pemulihan AC) Memungkinkan sistem untuk dihidupkan dayanya secara otomatis, saat sumber daya AC dimasukkan.Secara bawaan, opsi Power Off (Daya Mati) diaktifkan.
Blok Tidur Memungkinkan Anda untuk memblokir sistem memasuki mode tidur (S3) di sistem operasi.Pada pengaturan bawaan, opsi Block Sleep dinonaktifkan.
Deep Sleep Control (Kontrol Tidur Dalam)	Mengaktifkan atau menonaktifkan dukungan mode Deep Sleep.Pada pengaturan bawaan, opsi Enabled in S4 and S5 (Aktifkan di S4 dan S5) diaktifkan.
Fan Control Override (Pengambilalihan Kontrol Kipas)	Mengaktifkan atau menonaktifkan fitur mengesampingkan kontrol kipas.Secara bawaan, opsi ini dinonaktifkan.
Intel Speed Shift Technology (Teknologi Kecepatan Pergeseran Intel)	Mengaktifkan atau menonaktifkan dukungan teknologi kecepatan pergeseran Intel.Secara bawaan, opsi Intel Speed Shift Technology (Teknologi Pergeseran Kecepatan Intel) diaktifkan.

Tabel 35. Opsi System setup (Pengaturan sistem)—Menu Security (Keamanan)

Keamanan
TPM 2.0 Security (Keamanan TPM 2.0)
TPM 2.0 Security On (TPM 2.0 Keamanan Aktif)	Mengaktifkan atau menonaktifkan opsi keamanan TPM 2.0.Secara bawaan, opsi TPM 2.0 Security On (Keamanan TPM 2.0 Aktif) diaktifkan.
Attestation Enable (Atestasi Diaktifkan) Memungkinkan untuk mengontrol apakah Hierarki Endorsement Trusted Platform Module (TPM) tersedia bagi sistem operasi.
Penyimpanan Utama Diaktifkan Memungkinkan untuk mengontrol apakah Hierarki Penyimpanan Trusted Platform Module (TPM) tersedia bagi sistem operasi.
SHA-256 BIOS dan TPM akan menggunakan algoritma hash SHA-256 untuk memperluas pengukuran ke PCR TPM selama booting BIOS.
Clear (Hapus) Memungkinkan untuk menghapus informasi pemilik TPM dan mengembalikan TPM ke status bawaan.
PPI ByPass for Clear Commands (Lewati PPI untuk Perintah Penghapusan)	Mengontrol TPM Physical Presence Interface (Antarmuka Kehadiran Fisik TPM) (PPI).
	Secara bawaan, opsi PPI ByPass for clear Commands (Lewati PPI untuk Perintah Penghapusan) dinonaktifkan.

Tabel 35. Opsi System setup (Pengaturan sistem)—Menu Security (Keamanan) (lanjutan)

Keamanan
Chassis intrusion (Intrusi sasis) Mengontrol fitur intrusi sasis.
	Secara bawaan, opsi ini dinonaktifkan.
SMM Security Mitigation (Mitigasi Keamanan SMM)	Mengaktifkan atau menonaktifkan Mitigasi Keamanan SMM.Secara bawaan, opsi ini diaktifkan.
Data Wipe on Next Boot (Penghapusan Data di Boot Berikutnya)
Start Data Wipe (Mulai Menghapus Data) Mengaktifkan atau menonaktifkan penghapusan data pada boot berikutnya.
	Secara bawaan, opsi ini dinonaktifkan.
Absolute (Absolut) Mengaktifkan atau menonaktifkan atau menonaktifkan secara permanen antarmukamodul BIOS dari layanan Modul Absolute Persistence opsional dari Absolute Software.
	Secara bawaan, opsi ini diaktifkan.
UEFI Boot Path Security (Keamanan Jalur Boot UEFI)	Mengontrol apakah komputer akan meminta pengguna memasukkan kata sandi admin (jika ditetapkan) saat booting ke perangkat jalur boot UEFI dari menu boot F12.Secara bawaan, opsi Always, Except Internal HDD (Selalu, kecuali HDD internal) diaktifkan.
Firmware Device Tamper Detection (Deteksi Kerusakan Perangkat Firmware)
Aktifkan Firmware Device Tamper Detection (Deteksi Kerusakan Perangkat Firmware)	Mengaktifkan atau menonaktifkan Pendeteksian Kerusakan Perangkat Firmware atau Pendeteksian Kerusakan Perangkat Firmware (Mode Sunyi).Secara bawaan, opsi Firmware Device Tamper Detection (Deteksi Kerusakan Perangkat Firmware) diaktifkan.
Clear Firmware Device Tamper Detection (Hapus Deteksi Kerusakan Perangkat Firmware)
Enable Firmware Device Tamper Detection (Aktifkan Deteksi Kerusakan Perangkat Firmware)	Memungkinkan komputer untuk menghapus peristiwa dan melakukan boot bahkan ketika peristiwa pendeteksian kerusakan telah terjadi.Secara bawaan, opsi ini dinonaktifkan.

Tabel 36. Opsi system setup (pengaturan sistem)—Menu Password (Kata Sandi)

Kata sandi
Admin Password (Kata Sandi Admin)	Menetapkan, mengubah, atau menghapus kata sandi administrator.
System Password (Kata Sandi Sistem)	Menetapkan, mengubah, atau menghapus kata sandi komputer.
NVMe SSD0 (SSD0 NVMe)	Menetapkan, mengubah, atau menghapus kata sandi SSD0 NVMe.
Password Configuration (Konfigurasi Kata Sandi)
Upper Case Letter (Huruf Kapital)	Kata sandi penguat harus mengandung setidaknya satu huruf kapital.
	Secara bawaan, opsi ini dinonaktifkan.
Lower Case Letter (Huruf Kecil)	Kata sandi penguat harus mengandung setidaknya satu huruf kecil.
	Secara bawaan, opsi ini dinonaktifkan.
Digit (Angka)	Kata sandi penguat harus mengandung setidaknya satu angka.
	Secara bawaan, opsi ini dinonaktifkan.

Tabel 36. Opsi system setup (pengaturan sistem)—Menu Password (Kata Sandi) (lanjutan)

Kata sandi
Special Character (Karakter Spesial) Kata sandi penguat harus mengandung setidaknya satu karakter khusus.
	Secara bawaan, opsi ini dinonaktifkan.
Minimum Characters (Karakter Minimum) Menentukan jumlah karakter minimum yang diperbolehkan untuk kata sandi.
Password Bypass (Memintas Kata Sandi) Jika diaktifkan, ini akan meminta kata sandi komputer dan hard disk internal saat dinyalakan dari kondisi mati.
	Secara bawaan, opsi Disabled (Nonaktifkan) diaktifkan.
Password Changes (Pengubahan Kata Sandi)
Enable Non-Admin Password Changes (Aktifkan Perubahan Kata Sandi Non-Admin)	Mengaktifkan atau menonaktifkan untuk mengubah kata sandi komputer dan hard disk tanpa perlu kata sandi admin.
	Secara bawaan, opsi ini diaktifkan.
Admin Setup Lockout (Penguncian Pengaturan Admin)
Enable Admin Setup Lockout (Aktifkan Penguncian Pengaturan Admin)	Memungkinkan administrator mengontrol apakah penggunanya dapat atau tidak dapat mengakses Pengaturan BIOS.
	Secara bawaan, opsi ini dinonaktifkan.
Master Password Lockout (Penguncian Kata Sandi Master)
Enable Master Password Lockout (Aktifkan Penguncian Kata Sandi Master)	Jika diaktifkan, ini akan menonaktifkan dukungan kata sandi master.
	Secara bawaan, opsi ini dinonaktifkan.
Allow Non-Admin PSID Revert (Izinkan Pemulihan PSID Non-Admin)
Enable Allow Non-Admin PSID Revert (Aktifkan Izinkan Pemulihan PSID Non-Admin)	Mengontrol akses ke pemulihan ID Keamanan Fisik (PSID) dari hard disk NVMe dari perintah Manajer Keamanan Dell.
	Secara bawaan, opsi ini dinonaktifkan.

Tabel 37. Opsi System setup (Pengaturan sistem)—Menu Update, Recovery (Pemulihan, Pembaruan)

Pemulihan, Pembaruan
Pembaruan Firmware Kapsul UEFI	Mengaktifkan atau menonaktifkan pembaruan BIOS melalui paket pembaruan kapsul UEFI.Secara bawaan, opsi ini diaktifkan.
BIOS Recovery from Hard Drive(Aktifkan Pemulihan BIOS dari Hard Drive)	Memungkinkan pengguna untuk memulihkan dari kondisi BIOS terkorupsi tertentu dari suatu file pemulihan pada hard disk utama pengguna atau pada kunci USB eksternal.Secara bawaan, opsi ini diaktifkan.
BIOS Downgrade (Pembaruan BIOS)
Allow BIOS Downgrade (Aktifkan Penurunan Versi BIOS)	Mengaktifkan atau menonaktifkan flashing firmware komputer ke revisi sebelumnya diblokir.Secara bawaan, opsi ini diaktifkan.
SupportAssist OS Recovery (Pemulihan OS SupportAssist)	Mengaktifkan atau menonaktifkan aliran boot untuk alat SupportAssist OS Recovery (Pemulihan OS SupportAssist) jika terjadi kesalahan komputer tertentu.Secara bawaan, opsi ini diaktifkan.
BIOSConnect Mengaktifkan atau menonaktifkan pemulihan OS Layanan cloud jika sistem operasiutama gagal booting dalam jumlah kegagalan yang sama atau lebih besar dari nilai

Tabel 37. Opsi System setup (Pengaturan sistem)—Menu Update, Recovery (Pemulihan, Pembaruan) (lanjutan)

Pemulihan, Pembaruan
	yang ditentukan Batasan Pemulihan OS Otomatis, dan OS Layanan lokal tidak dapat booting, atau tidak diinstal.Secara bawaan, opsi ini diaktifkan.
Batasan Pemulihan OS Otomatis Dell	Mengontrol aliran boot otomatis untuk Konsol Resolusi Sistem SupportAssist dan untuk Alat Bantu Pemulihan OS Dell.Secara bawaan, nilai ambang batas diatur ke 2.

Tabel 38. Opsi System setup (Pengaturan sistem)—Menu System Management (Pengelola Sistem)

Manajemen Sistem
Tag Servis Menampilkan Tag Servis komputer.
Asset Tag (Tag Aset) Membuat Tag Aset komputer.
Pengaktifan pada LAN/WLAN	Mengaktifkan atau menonaktifkan komputer untuk dihidupkan dengan sinyal LAN khusus ketika komputer menerima sinyal pengaktifan dari WLAN.Secara bawaan, opsi Disabled (Nonaktifkan) dipilih.
Auto on Time (Otomatis Tepat Waktu)	Memungkinkan untuk membuat komputer dihidupkan secara otomatis setiap hari atau pada tanggal dan waktu yang telah dipilih sebelumnya. Opsi ini dapat dikonfigurasi hanya jika mode Auto On Time (Waktu Pengaktifan Otomatis) diatur ke Everyday (Setiap Hari), Weekdays (Hari Kerja), atau Selected Days (Hari Tertentu).Secara bawaan, opsi ini dinonaktifkan.
Intel AMT Capability (Kapabilitas AMT Intel)
Aktifkan Intel AMT Capability (Kapabilitas AMT Intel)	Mengaktifkan atau menonaktifkan kapabilitas AMT Intel.Secara bawaan, opsi Restrict MEBx Access (Batasi Akses MEBx) diaktifkan.
MEBx Hotkey Mengaktifkan atau menonaktifkan tombol pintasan MEBx.Secara bawaan, opsi ini dinonaktifkan.
USB Provision (Penyediaan USB)
Enable USB Provision (Aktifkan Penyediaan USB)	Mengaktifkan atau menonaktifkan penyediaan AMT Intel menggunakan file penyediaan lokal melalui perangkat penyimpanan USB.Secara bawaan, opsi ini dinonaktifkan.
Pesan SERR Mengaktifkan atau menonaktifkan pesan SERR.Secara bawaan, opsi ini diaktifkan.
Keyboard Errors (Kesalahan Keyboard)
Enable Keyboard Error Detection (Aktifkan Deteksi Kesalahan Keyboard)
LED Numlock
Enable Numlock LED (Aktifkan LED Numlock)	Mengaktifkan atau menonaktifkan LED Numlock.Secara bawaan, opsi ini diaktifkan.

Tabel 39. Opsi System setup (Pengaturan sistem)—Menu Keyboard

Pre-boot Behavior (Perilaku Pra-boot)
Warning and Errors (Peringatan dan Kesalahan)	Mengaktifkan atau menonaktifkan tindakan yang akan dilakukan ketika mengalami peringatan atau kesalahan.Secara bawaan, opsi Prompt on Warnings and Errors (Permintaan pada Peringatan dan Kesalahan) diaktifkan.
Fastboot (Boot Cepat) Memungkinkan untuk mengatur kecepatan proses boot.	Secara bawaan, opsi Thorough (Saksama) diaktifkan.
Extend BIOS POST Time (Waktu POST BIOS Tambahan)	Menetapkan waktu POST BIOS.Secara bawaan, opsi 0 seconds (0 detik) diaktifkan.

Tabel 41. Opsi System setup (Pengaturan sistem)—Menu Virtualization (Virtualisasi)

Virtualization (Virtualisasi)
Intel Virtualization Technology(Teknologi Virtualisasi Intel)
Enable Intel Virtualization Technology (VT)(Aktifkan Teknologi Virtualisasi Intel (VT))	Menetapkan apakah Virtual Machine Monitor (VMM) dapat memanfaatkan kemampuan perangkat keras tambahan yang disediakan oleh Teknologi Virtualisasi Intel.Secara bawaan, opsi ini diaktifkan.
VT for Direct I/O (VT untuk I/OLangsung)	Menetapkan apakah Virtual Machine Monitor (VMM) dapat memanfaatkan kemampuan perangkat keras tambahan yang disediakan oleh Teknologi Virtualisasi Intel untuk Direct I/O.Secara bawaan, opsi ini diaktifkan.
Intel Trusted Execution Technology(TXT)
Aktifkan Intel Trusted Execution Technology(TXT)	Menentukan apakah Measured Virtual Machine Monitor (MVMM) dapat memanfaatkan kapabilitas perangkat keras tambahan yang disediakan oleh Teknologi Eksekusi Aman dari Intel.Secara bawaan, opsi ini dinonaktifkan.

Tabel 42. Opsi System setup (Pengaturan sistem)—Menu Performance (Kinerja)

Performance (Kinerja)

Dukungan Multi-IntiActive Cores (Inti yang Aktif) Memungkinkan untuk mengubah jumlah inti CPU yang tersedia untuk sistem operasi.Secara bawaan, opsi All Cores (Semua Core) diaktifkan.

Beberapa Inti AtomCore atom Memungkinkan Anda untuk mengubah jumlah core Atom yang tersedia untuk sistem operasi.

Tabel 42. Opsi System setup (Pengaturan sistem)—Menu Performance (Kinerja) (lanjutan)

Performance (Kinerja)
	Secara bawaan, nilainya ditetapkan ke jumlah core Atom maksimum.
Intel SpeedStep
Enable Intel SpeedStep Technology (Aktifkan Teknologi SpeedStep Intel)	Memungkinkan komputer secara dinamis menyesuaikan tegangan prosesor dan frekuensi inti, mengurangi konsumsi daya rata-rata dan produksi panas.Secara bawaan, opsi ini diaktifkan.
C-States Control (Kontrol Keadaan-C)
Enable C-State Control (Aktifkan Kontrol Keadaan-C)	Mengaktifkan atau menonaktifkan kondisi tidur prosesor tambahan.Secara bawaan, opsi ini diaktifkan.
Intel Turbo Boost Technology (Teknologi Intel Turbo Boost)
Enable Intel Turbo Boost Technology (Aktifkan Teknologi Intel Turbo Boost)	Mengaktifkan atau menonaktifkan mode Intel TurboBoost dari prosesor.Secara bawaan, opsi ini diaktifkan.
Teknologi Hyper-Threading Intel
Enable Intel Hyper-Threading Technology (Aktifkan Teknologi Hyper-Threading Intel)	Mengaktifkan atau menonaktifkan Hyper-Threading pada prosesor.Secara bawaan, opsi ini diaktifkan.
Base Address Register (BAR) PCIe yang Dapat Diubah Ukurannya
Aktifkan dukungan PCIe yang dapat diputar ulang BAR.	Mengaktifkan atau menonaktifkan dukungan register alamat dasar (BAR) PCIe yang dapat diubah ukurannya.Secara bawaan, opsi ini dinonaktifkan.

Tabel 43. Opsi System setup (Pengaturan sistem)—Menu System Logs (Log Sistem)

System Logs (Log Sistem)
BIOS Event Log (Log Peristiwa BIOS)
Clear BIOS Event Log (Hapus Log Peristiwa BIOS)	Menampilkan peristiwa BIOS.
	Secara bawaan, opsiKeep(Simpan)diaktifkan.

Memperbarui BIOS

Memperbarui BIOS pada Windows

langkah

1. Kunjungi www.dell.com/support.
2. Klik Product support (Dukungan produk). Di kotak Search support (Dukungan pencarian), masukkan Tag Servis komputer Anda, lalu klik Search (Cari).

CATATAN: Jika Anda tidak memiliki Tag Servis, gunakan fitur SupportAssist untuk mengidentifikasi komputer Anda secara otomatis. Anda juga dapat menggunakan ID produk atau menelusuri model komputer Anda secara manual.

1. Klik Drivers & Downloads (Driver dan Unduhan). Luaskan Find drivers (Temukan driver).
2. Pilih sistem operasi yang terpasang di komputer Anda.
3. Dalam daftar menurun Category (Kategori), pilih BIOS.
4. Pilih versi BIOS terbaru, dan klik Unduh untuk mengunduh file BIOS untuk komputer Anda.

5. Setelah pengunduhan selesai, lihat folder tempat Anda menyimpan file pembaruan BIOS tersebut.

6. Klik dua kali pada ikon file pembaruan BIOS dan ikuti petunjuk pada layar.

Untuk informasi selengkapnya tentang cara memperbarui sistem BIOS, cari dalam Sumber Dasar Pengetahuan (Knowledge Base Resource) di www.dell.com/support.

Memperbarui BIOS menggunakan drive USB di Windows

langkah

1. Ikuti prosedur dari langkah 1 hingga langkah 6 di Memperbarui BIOS di Windows untuk mengunduh file program pengaturan BIOS terbaru.
2. Buat drive USB yang dapat di-boot. Untuk informasi lebih lanjut, cari di Sumber Daya Basis Pengetahuan di www.dell.com/support.
3. Salin file program pengaturan BIOS ke drive USB yang dapat di-boot.
4. Sambungkan drive USB yang dapat di-boot ke komputer yang memerlukan pembaruan BIOS.
5. Nyalakan kembali komputer dan tekan F12.
6. Pilih drive USB dari One Time Boot Menu (Menu Boot Satu Kali).
7. Ketik nama file program pengaturan BIOS dan tekan Enter. BIOS Update Utility (Utilitas Pembaruan BIOS) ditampilkan.
8. Ikuti instruksi pada layar untuk menyelesaikan pembaruan BIOS.

Memperbarui BIOS di Linux dan Ubuntu

Untuk memperbarui BIOS sistem pada komputer yang diinstal dengan Linux atau Ubuntu, lihat artikel basis pengetahuan 000131486 di www.dell.com/support.

Memperbarui BIOS dari menu F12 One Time Boot (Boot Satu Kali)

Perbarui BIOS komputer Anda menggunakan file BIOS update.exe yang disalin ke drive USB FAT32 dan booting dari menu F12 One Time Boot (Boot Satu Kali).

tentang tugas ini

Pembaruan BIOS

Anda dapat menjalankan file pembaruan BIOS dari Windows menggunakan drive USB yang dapat di-boot atau Anda juga dapat memperbarui BIOS dari menu F12 One Time Boot (One Time Boot) di komputer.

Sebagian besar komputer Dell yang dibuat setelah 2012 memiliki kemampuan ini, dan Anda dapat mengonfirmasi dengan mem-boot komputer Anda ke Menu F12 One Time Boot (Boot Satu Kali) untuk melihat apakah PEMBARUAN FLASH BIOS terdaftar sebagai opsi boot untuk komputer Anda. Jika opsi tersebut terdaftar, maka BIOS mendukung opsi update BIOS ini.

CATATAN: Hanya komputer dengan opsi Pembaruan Flash BIOS di menu F12 One Time Boot (Boot Satu Kali) dapat menggunakan fungsi ini.

Memperbarui dari menu One Time Boot (Boot Satu Kali)

Untuk memperbarui BIOS Anda dari menu F12 One Time Boot (Boot Satu Kali), Anda membutuhkan hal berikut ini:

• Drive USB yang diformat ke sistem file FAT32 (kunci tidak harus dapat di-boot).
• File BIOS yang dapat dijalankan yang Anda unduh dari situs web Dukungan Dell dan disalin ke dasar drive USB.
  ●Adaptor daya AC yang terhubung ke komputer.
• Baterai komputer fungsional untuk melakukan flash BIOS

Lakukan langkah-langkah berikut untuk menjalankan proses flash pembaruan BIOS dari menu F12:

PERHATIAN: Jangan matikan komputer selama proses pembaruan BIOS. Komputer dapat tidak bisa menjalankan booting jika Anda mematikan komputer.

langkah

1. Dari keadaan mati, masukkan drive USB tempat Anda menyalin flash ke port USB pada komputer.

2. Nyalakan komputer dan tekan F12 untuk mengakses Menu One Time Boot (Boot Satu Kali), pilih Pembaruan BIOS menggunakan mouse atau tombol panah lalu tekan Enter.
   Menu flash BIOS ditampilkan.

3. Klik Flash from file.

4. Pilih perangkat USB eksternal.

5. Pilih file dan klik dua kali file target flash, lalu tekan Submit (Ajukan)

6. Klik Update BIOS (Perbarui BIOS). Komputer dimulai ulang untuk mem-flash BIOS.

7. Komputer akan dimulai ulang setelah pembaruan BIOS selesai.

Kata sandi sistem dan pengaturan

Tabel 44. Kata sandi sistem dan pengaturan

Jenis kata sandi Deskripsi
Kata sandi sistem Kata sandi yang harus Anda masukkan untuk masuk ke sistem Anda.
Kata sandi pengaturan Kata sandi yang harus dimasukkan untuk mengakses dan membuat perubahan pada pengaturan BIOS komputer Anda.

Anda dapat membuat kata sandi sistem dan kata sandi pengaturan untuk mengamankan komputer Anda.

PERHATIAN: Fitur kata sandi menyediakan tingkat keamanan dasar untuk data di komputer Anda.

PERHATIAN: Siapa saja dapat mengakses data yang tersimpan pada komputer jika komputer tidak dikunci dan tidak diawasi.

CATATAN: Fitur kata sandi sistem dan pengaturan dinonaktifkan.

Menetapkan kata sandi penyiapan sistem

prasyarat

Anda dapat menetapkan System or Admin Password (Kata Sandi Sistem atau Admin) hanya jika statusnya Not Set (Belum Ditentukan).

tentang tugas ini

Untuk memasuki Pengaturan Sistem, tekan F12 segera setelah menyalakan (power-on) atau boot ulang.

langkah

1. Pada layar System BIOS (BIOS Sistem) atau System Setup (Pengaturan Sistem), pilih Security (Keamanan) lalu tekan Enter. Layar Security (Keamanan) ditampilkan.

2. Pilih System/Admin Password (Kata Sandi Sistem/Admin) dan buat kata sandi pada bidang Enter the new password (Masukkan kata sandi baru).

Gunakan panduan berikut untuk menetapkan kata sandi sistem:

• Kata sandi dapat memiliki hingga 32 karakter.

• Setidaknya satu karakter khusus: ! " # \$ % & ' ( ) * + , - . / : ; < = > ? @ [ \ ] ^ _ ` { | }
  ●Angka 0 sampai 9.
  ●Huruf besar dari A sampai Z.
  ●Huruf kecil dari a sampai z.

• Ketikkan kata sandi sistem yang Anda masukkan sebelumnya pada bidang Confirm new password (Konfirmasi kata sandi baru) lalu klik OK.

• Tekan Esc dan simpan perubahan seperti yang diminta oleh pesan pop-up.

• Tekan Y untuk menyimpan perubahan.

Komputer akan dinyalakan kembali.

Menghapus atau mengubah kata sandi pengaturan sistem yang ada

prasyarat

Pastikan Status Kata Sandi Tidak Terkunci (pada Pengaturan Sistem) sebelum mencoba menghapus atau mengubah kata sandi Sistem dan/atau kata sandi Pengaturan yang ada. Anda tidak dapat menghapus atau mengubah kata sandi Sistem atau kata sandi Pengaturan yang ada Status Kata Sandi Terkunci.

tentang tugas ini

Untuk memasuki Pengaturan Sistem, tekan F12 segera setelah menyalakan (power-on) atau boot ulang.

langkah

1. Pada layar BIOS Sistem atau Pengaturan Sistem, pilih Keamanan Sistem lalu tekan Enter. Layar Keamanan Sistem ditampilkan.
2. Pada layar Keamanan Sistem, pastikan bahwa Status Kata Sandi adalah Tidak Terkunci.
3. Pilih Kata Sandi Sistem, perbarui, atau hapus kata sandi sistem yang ada lalu tekan Enter atau Tab.
4. Pilih Kata Sandi Pengaturan, perbarui, atau hapus kata sandi pengaturan yang ada lalu tekan Enter atau Tab.

i CATATAN: Jika Anda mengubah kata sandi Sistem dan/atau kata sandi Pengaturan, masukkan kembali kata sandi baru saat diminta. Jika Anda menghapus kata sandi Sistem dan/atau Pengaturan, konfirmasikan penghapusan ketika diminta.

1. Tekan Esc dan sebuah pesan meminta Anda untuk menyimpan perubahan.
2. Tekan Y untuk menyimpan perubahan dan keluar dari Pengaturan Sistem. Komputer akan dinyalakan kembali.

Menghapus pengaturan CMOS

tentang tugas ini

PERHATIAN: Menghapus pengaturan CMOS akan mengatur ulang pengaturan BIOS pada komputer Anda.

langkah

1. Ikuti prasyarat dan prosedur dalam Melepaskan baterai sel koin, untuk komputer yang disertai prosesor High Performance atau Melepaskan baterai sel koin, untuk komputer yang disertai prosesor Energy Efficient.
2. Tunggulah selama satu menit.
3. Ikuti prosedur dan prasyarat dalam Memasang baterai sel koin, untuk komputer yang disertai prosesor High Performance atau Memasang baterai sel koin, untuk komputer yang disertai prosesor Energy Efficient.

Menghapus kata sandi BIOS (Pengaturan Sistem) dan Sistem

tentang tugas ini

Untuk menghapus kata sandi sistem atau BIOS, hubungi dukungan teknis Dell seperti yang dijelaskan di www.dell.com/contactdell.

CATATAN: Untuk informasi tentang cara mengatur ulang kata sandi Windows atau aplikasi, lihat dokumentasi yang disertakan bersama Windows atau aplikasi Anda.

Pemecahan Masalah

Diagnostik Pemeriksaan Kinerja Sistem Pra-boot Dell SupportAssist

tentang tugas ini

Diagnostik SupportAssist (juga dikenal sebagai diagnostik sistem) melakukan pemeriksaan lengkap perangkat keras Anda. Diagnosis Pemeriksaan Kinerja Sistem Pra-boot Dell SupportAssist tertanam dengan BIOS dan diluncurkan oleh BIOS secara internal. Diagnostik sistem tertanam memberikan satu set opsi untuk grup perangkat tertentu atau perangkat yang memungkinkan Anda untuk:

• Jalankan tes secara otomatis atau dalam mode interaktif
  •Ulagi tes
  ●Tampilkan atau simpan hasil tes
• Jalankan tes menyeluruh untuk memasukkan opsi-opsi tes tambahan guna memberikan informasi tambahan tentang perangkat(-perangkat) yang gagal
• Lihat pesan status yang memberi tahu Anda apakah tes berhasil diselesaikan
• Lihat pesan galat yang memberi tahu Anda tentang masalah yang dijumpai selama pengujian

CATATAN: Beberapa tes untuk perangkat tertentu membutuhkan interaksi pengguna. Selalu pastikan bahwa Anda hadir di terminal komputer ketika tes diagnostik dilakukan.

Untuk informasi lebih lanjut, lihat https://www.dell.com/support/kbdoc/000180971.

Menjalankan Pemeriksaan Kinerja Sistem Pra-Boot SupportAssist

langkah

1. Hidupkan komputer Anda.
2. Saat komputer booting, tekan tombol F12 saat logo Dell muncul.
3. Pada layar menu booting, pilih opsi Diagnostics (Diagnostik).
4. Klik anak panah pada pojok kiri bawah. Halaman utama diagnostik ditampilkan.
5. Tekan anak panah pada pojok kanan bawah untuk masuk ke daftar halaman. Item yang terdeteksi akan ditampilkan.
6. Untuk menjalankan tes diagnostik pada perangkat tertentu, tekan Esc dan klik Yes (Ya) untuk menghentikan tes diagnostik.
7. Pilih perangkat dari panel kiri dan klik Run Tests (Jalankan Tes).
8. Jika ada masalah apa pun, kode galat akan ditampilkan. Catat kode error dan nomor validasi dan hubungi Dell.

Built-in Self Test (Tes Mandiri Bawaan) Unit Catu Daya

Built-in Self-Test (BIST) membantu memeriksa apakah unit catu daya bekerja. Untuk menjalankan diagnostik tes mandiri pada unit catu daya desktop atau komputer all-in-one, lihat artikel Basis Pengetahuan di www.dell.com/support.

Lampu diagnostik sistem

Bagian ini mencantumkan lampu diagnostik sistem OptiPlex All-in-One 7410 Anda.

Tabel 45. Lampu diagnostik sistem

Pola berkedip		Uraian masalah Resolusi yang disarankanKuning Putih
11 Kegagalan deteksi TPM
12 Kegagalan Flash SPI yang tidak		dapat dipulihkan
15 EC tidak dapat memprogram i-		Fuse
16 Tangkapan umum semua untuk		kesalahan aliran kode EC yang tidak dapat dilacak
21 Kegagalan CPU
22 Kegagalan board sistem		(termasuk masalah BIOS atau kesalahan ROM)
23 Tidak ada memori/RAM yang		terdeteksi
24 Kegagalan memori/RAM
25 Memori yang tidak valid		terpasang
26 Kesalahan Board sistem/Chipset
27 Kegagalan LCD (pesan SBIOS)
28 Kegagalan LCD (Deteksi EC atas		kegagalan rel daya)
31 Kegagalan baterai CMOS
32 Kegagalan PC atau kartu video/		chip
33 Gambar Pemulihan BIOS tidak		ditemukan

Tabel 45. Lampu diagnostik sistem (lanjutan)

Pola berkedip		Uraian masalah Resolusi yang disarankanKuning Putih
3 4 Citra Pemulihan BIOS ditemukan	tetapi tidak valid	●Jika masalah berlanjut, ganti board sistem.
		●Lakukan flash ke BIOS versi terbaru●Jika masalah berlanjut, ganti board sistem.
3 5 Kegagalan rel daya		Pasang kembali board sistem.
3 6 Kerusakan flash terdeteksi oleh	SBIOS.	●Tekan tombol daya selama lebih dari 25 detik untuk melakukan reset RTC. Jika masalah berlanjut, ganti board sistem.●Lepaskan semua sambungan sumber daya (AC, baterai, sel koin) dan keras residu daya dengan menekan dan menahan tombol daya 3 ~ 5 detik untuk memastikan semua daya terkuras.●Jalankan "pemulihan BIOS dari USB", dan instruksinya ada di situs web dukungan Dell.●Jika masalah berlanjut, ganti board sistem.
3 7 Waktu menunggu ME membalas	pesan HECI telah habis.	Pasang kembali board sistem.

Memulihkan sistem operasi

Ketika komputer Anda tidak dapat melakukan booting ke sistem operasi bahkan setelah mencoba berkali-kali, komputer secara otomatis memulai Dell SupportAssist OS Recovery.

Dell SupportAssist OS Recovery adalah alat yang berdiri sendiri yang dipasang sebelumnya di semua komputer Dell yang diinstal dengan sistem operasi Windows. Dell SupportAssist OS Recovery terdiri dari alat untuk mendiagnosis dan memecahkan masalah yang mungkin terjadi sebelum komputer Anda melakukan booting ke sistem operasi. Ini memungkinkan Anda untuk mendiagnosis masalah perangkat keras, memperbaiki komputer Anda, membuat cadangan file Anda, atau mengembalikan komputer Anda ke keadaan pabrik.

Anda juga dapat mengunduhnya dari situs web Dukungan Dell untuk memecahkan masalah dan memperbaiki komputer Anda jika komputer gagal melakukan booting ke sistem operasi utama mereka karena kegagalan perangkat lunak atau perangkat keras.

Untuk informasi lebih lanjut tentang Dell SupportAssist OS Recovery, Iihat Panduan Pengguna Dell SupportAssist OS Recovery di www.dell.com/serviceabilitytools. Klik SupportAssist lalu klik SupportAssist OS Recovery.

Jam Waktu Nyata—Mengatur ulang RTC

Fungsi atur ulang Jam Waktu Nyata (RTC) memungkinkan Anda atau teknisi servis memulihkan sistem model Dell Latitude dan Precision yang baru diluncurkan dari kondisi No POST (Tanpa POST)/No Boot (Tanpa Booting)/No Power (Tanpa Daya). Anda dapat memulai atur ulang RTC pada sistem dari keadaan mati hanya jika sistem terhubung ke daya AC. Tekan dan tahan tombol daya selama 25 detik. Atur ulang RTC sistem terjadi setelah Anda melepaskan tombol daya.

CATATAN: Jika daya AC terputus dari sistem selama proses berlangsung, atau tombol daya ditahan lebih lama dari 40 detik, proses atur ulang RTC dibatalkan.

Atur ulang RTC akan mengatur ulang BIOS ke status Defaults (Bawaan), un-provision Intel vPro (Intel vPro tanpa penyediaan), serta mengatur ulang tanggal dan waktu sistem. Item berikut ini tidak terpengaruh oleh atur ulang RTC:

●Service Tag (Tag Servis)
- Asset Tag (Tag Aset)
●Ownership Tag (Tag Kepemilikan)
●Admin Password (Kata Sandi Admin)
●System Password (Kata Sandi sistem)
- Kata Sandi HDD
- Database kunci
●System Logs (Log Sistem)

CATATAN: Akun dan kata sandi vPro administrator IT pada sistem tidak akan disediakan. Sistem perlu melalui proses penyiapan dan konfigurasi lagi untuk menyambungkannya kembali ke server vPro.

Item di bawah ini dapat diatur ulang atau tidak diatur ulang menurut pilihan pengaturan BIOS khusus Anda:

• Daftar Booting
• Enable Legacy Option ROMs (Aktifkan ROM Opsi Legacy)
  ●Mengaktifkan Boot Aman
• Allow BIOS Downgrade (Aktifkan Penurunan Versi BIOS)

Media rekam cadang dan opsi pemulihan

Disarankan untuk membuat drive pemulihan guna memecahkan dan memperbaiki masalah yang mungkin terjadi dengan Windows. Dell menyarankan beberapa opsi untuk pemulihan sistem operasi Windows pada Dell PC Anda. Untuk informasi lebih lanjut, lihat Media Rekam Cadang dan Opsi Pemulihan Dell Windows.

Siklus daya Wi-Fi

tentang tugas ini

Jika komputer Anda tidak dapat mengakses Internet karena masalah konektivitas Wi-Fi, prosedur siklus daya Wi-Fi dapat dijalankan. Prosedur berikut menyediakan petunjuk tentang cara menjalankan siklus daya Wi-Fi:

CATATAN: Beberapa ISP (Penyedia Layanan Internet - Internet Service Providers) menyediakan modem/perangkat kombinasi perute.

langkah

1. Matikan komputer Anda.
2. Matikan modem.
3. Matikan router nirkabel.
4. Tunggu selama 30 detik.
5. Nyalakan perute.
6. Nyalakan modem.
7. Hidupkan komputer Anda.

Mendapatkan bantuan dan menghubungi Dell

Sumber daya bantuan mandiri

Anda bisa mendapatkan informasi dan bantuan tentang produk dan layanan Dell dengan menggunakan sumber daya bantuan mandiri ini:

Tabel 46. Sumber daya bantuan mandiri

Sumber daya bantuan mandiri Lokasi sumber daya
Informasi tentang produk dan layanan Dell. www.dell.com
Aplikasi My Dell (Dell Saya)
Tips
Dukungan Kontak Dalam kolom pencarian Windows, ketik Contact	Support, lalu tekan Enter.
Bantuan online untuk sistem operasi www.dell.com/support/windows	www.dell.com/support/linux
Akses solusi teratas, diagnostik, driver, dan unduhan, serta pelajari lebih lanjut tentang komputer Anda melalui video, manual, dan dokumen.	Komputer Dell Anda teridentifikasi secara unik dengan Tag Servis atau Express Service Code (Kode Layanan Ekspres). Untuk melihat sumber daya dukungan yang relevan bagi komputer Dell Anda, masukkan Tag Servis atau Express Service Code (Kode Layanan Ekspres) di www.dell.com/support.Untuk informasi selengkapnya mengenai cara menemukan Tag Servis untuk komputer Anda, lihat Temukan Tag Servis pada komputer Anda.
Artikel dasar pengetahuan Dell untuk berbagai masalah komputer	1. Kunjungi www.dell.com/support.2. Pada bilah menu di bagian atas halaman Dukungan, pilih Support (Dukungan) > Knowledge Base (Dasar Pengetahuan).3. Di kolom Pencarian pada halaman Dasar Pengetahuan, ketik kata kunci, topik, atau nomor model, lalu klik atau ketuk ikon pencarian untuk melihat artikel terkait.

Menghubungi Dell

Untuk menghubungi Dell mengenai penjualan, dukungan teknis, atau masalah layanan pelanggan, lihat www.dell.com/contactdell.

CATATAN: Ketersediaan bervariasi tergantung negara/wilayah dan produk, dan beberapa layanan mungkin tidak tersedia di negara/wilayah Anda.
CATATAN: Jika Anda tidak memiliki sambungan Internet aktif, Anda dapat menemukan informasi kontak mengenai faktur pembelian Anda, slip kemasan, tagihan, atau katalog produk Dell.
