PANDUAN PENGGUNA Vostro 230 DELL

masi Pitur dan Pemasangan

Tentang Peringatan

PERINGATAN: menunjukkan potensi terjadinya kerusakan properti, cedera pada seseorang, atau kematian.

PERINGATAN: Jangan mencoba melakukan perbaikan komputer sendiri. Jika Anda memperbaiki komputer sendiri, dapat menimbulkan bahaya.

Mini Tower - Tampak Depan dan Belakang

CATATAN: Sakelar pilihan tegangan tidak tersedia pada catu daya PFC 250 W.

Untuk Mini Tower - Model Resmi: D07M Tipe Resmi: D07M001 Untuk Slim Tower - Model Resmi: D03D Tipe Resmi: D03D001

1 drive optis
2 tombol pembuka drive optis
3 tempat drive optis
4 konektor USB 2.0 (2)
5 tombol daya
6 konektor mikrofon
7 konektor headphone
8 pembaca kartu media 19-in-1 (opsional)
9 konektor kabel daya
10 sakelar pilihan tegangan
11 konektor panel belakang
12 slot kartu ekspansi (4)

Maret 2010

ODP71DA01

Slim Tower - Tampak Depan dan Belakang

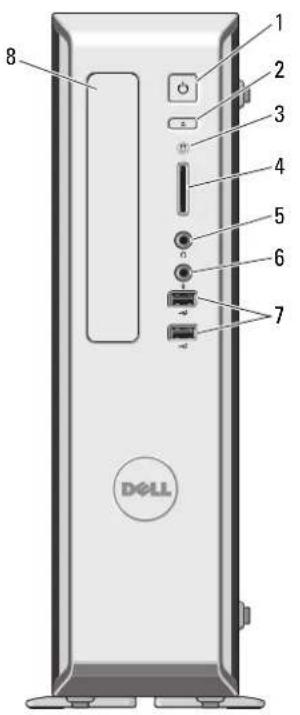

1 tombol daya
2 tombol pembuka drive optis
3 lampu aktivitas drive
4 pembaca kartu media 8-in-1 (opsional)
5 konektor headphone
6 konektor mikrofon
7 konektor USB 2.0 (2)
8 tempat drive optis
9 konektor panel belakang
10 slot kartu ekspansi (4)
11 konektor kabel daya

CATATAN: Sakelar pilihan tegangan tidak tersedia pada catu daya PFC 250 W.

Mini Tower dan Slim Tower - Panel Belakang

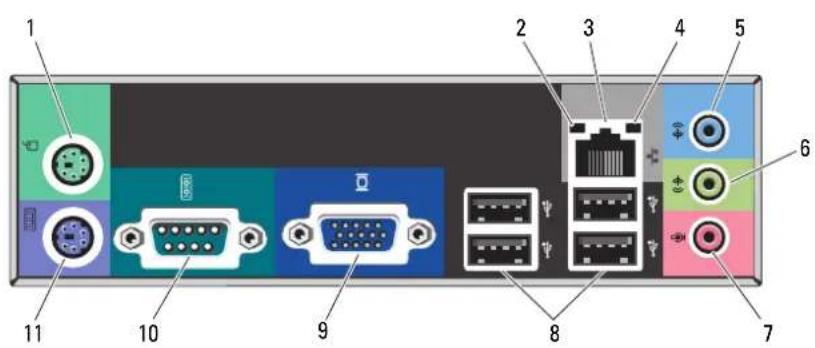

1 konektor mouse PS/2
2 lampu integritas link
3 konektor adaptor jaringan
4 lampu aktivitas jaringan
5 konektor kabel input
6 konektor kabel output
7 konektor mikrofon
8 konektor USB 2.0 (4)
9 konektor VGA
10 konektor serial
11 konektor keyboard PS/2

Pemasangan Cepat

PERINGATAN: Sebelum memulai prosedur apa pun di bagian ini, bacalah informasi keselamatan yang dikirimkan bersama komputer Anda. Untuk informasi tambahan mengenai praktik terbaik, kunjungi www.dell.com/regulatory_compliance.

CATATAN: Beberapa perlengkapan kemungkinan tidak tersedia jika Anda belum memesannya.

ambungkan kabel jaringan (opsional).

ambungkan modem (opsional).

3 Sambungkan monitor dengan hanya menggunakan salah satu kabel berikut ini:

a Kabel VCA biru.

b Kabel DVI putih.

c Kabel VGA kc adaptor DVI.

4 Sambungkan keyboard atau mouse USB (opsional).

5 Sambungkan kabel daya.

6 Tekan tombol daya di monitor dan komputer. Untuk Mini Tower Untuk Slim Tower

CATATAN: Spesifikasi berikut ini hanya yang dipersyaratkan oleh hukum untuk dikirimkan bersama komputer Anda. Untuk daftar spesifikasi lengkap dan terkini untuk komputer Anda, kunjungi support.dell.com.

Informasi Sistem
Chipset Intel	^® G41 Express Chipset
Proscsor	Intel Core ^TM 2 QuadIntel Core2 DuoIntel Pentium ^® Inti Ganda (Dual-Core)Intel Cclcron ^®
Video
Tipc video:
Terintegrasi	terintegrasi pada board sistemIntel GMA X4500
Diskret	Mini Tower: kartu grafis tinggi penuhPCI-E x16Slim Tower: kartu grafis tinggi setcengahPCI-E x16
Memori video:
Terintegrasi	hingga 512 MB memori bcrsama video(dengan memori sistem 1 GB)
Diskret	NVIDIA GeForce G310 - 512 MBNVIDIA GeForce GT 220(hanya untuk Mini Tower) - 1 GB

Memori

Koncktor modul memori dua slot DIMM

Kapasitas modul memori 1 GB atau 2 GB

Tipe memori DDR3 1.066 MHz

Memori minimum 1 CB

Memori maksimum 4 GB

Drive	Mini Tower Slim Tower
Dapat diakscs secara cksternal:
drive bay 3,5 inci	satu tidak ada
drive bay 5,25 inci	dua satu
Dapat diakscs secara internal:
drive bay SATA 3,5 inci	dua dua
Perangkat yang tcrscdia:
hard drive SATA 3,5 inci	dua dua
drive DVD-ROM, DVD/CD-RW, dan DVD+/-RW SATA 5,25 inci	dua satu

Lampu Kontrol dan Lampu Diagnostik

Lampu tombol daya Lampu biru solid - mengindikasikan status pengaktifan.Lampu biru berkedip - mengindikasikan komputer dalam status "sleep".Lampu kuning solid (saat komputer tidak dapat dinyalakan) - mengindikasikan adanya masalah pada board sistem atau catu daya.Lampu kuning berkedip - mengindikasikan adanya masalah pada board sistem.
Lampu aktivitas drive Menampilkan aktivitas hard drive SAT'A atau aktivitas drive optis.Lampu Hijau - mengindikasikan bahwa komputer sedang membaca data dari atau menulis data ke drive optis.Lampu Biru - mengindikasikan bahwa komputer sedang membaca data dari atau menulis data ke hard drive.
Lampu konektivitas jaringan (di bagian bclakang komputer)	Lampu hijau - mengindikasikan bahwa koncksi 10/100 Mbps yang baik terbentuk antara jaringan dan komputer.Lampu kuning - mengindikasikan aktivitas jaringan.Lampu oranye - mengindikasikan bahwa koneksi 1.000 Mbps yang baik terbentuk antara jaringan dan komputer.Padam (tidak ada lampu) - komputer tidak mendeteksi koncksi fisik ke jaringan.

Daya Daya Listrik Penghilangan panas maksimum	Tegangan
Mini Tower 300 W 1.338 BTU/hr 115/230 VAC	50/60 Hz9,0/4,5 A
Slim Tower 250 W 1.233 BTU/hr 115/230 VAC	50/60 Hz8,0/4,0 A

Baterai sel Sel lithium 3 V CR2032 berbentuk koin berbentuk koin

CATATAN: Penghilangan panas dihitung dengan menggunakan tingkatan nilai watt catu daya.

CATATAN: Lihat informasi keselamatan yang menyertai komputer Anda untuk informasi penting tentang pengaturan tegangan.

Fisik Mini Tower Slim Tower

Tinggi 37,0 cm (14,5 inci) 37,3 cm (14,6 inci)
Lebar 17,0 cm (6,7 inci) 10,6 cm (4,2 inci)
Panjang	42,7 cm (16,9 inci) 43,7 cm (17,2 inci)
Berat (Minimum)	6,1 kg (13,5 lb)	5,8 kg (12,8 lb)

Lingkungan

Suhu
Pengoperasian	10 °C hingga 35 °C (50 °F hingga 95 °F)
Penyimpanan	-40 °C hingga 65 °C (-40 °F hingga 149 °F)
Kelembapan relatif	20 % hingga 80 % (nonkondensasi)

Lingkungan (bersambung)

Ketinggian

Pengoperasian

-15,2 m hingga 3.048 m

Level kontaminasi melalui udara

G2 atau lebih rendah seperti yang

didcfinisikan olch ISA-S71.04-1985

Mendapatkan Sumber dan Informasi Selengkapnya

Lihat dokumen keselamatan dan peraturan yang dikirimkan dengan komputer Anda dan situs web pemenuhan peraturan di www.dell.com/regulatory_compliance untuk informasi lcbih lanjut mengenai:

• Praktik keselamatan terbaik
  • Garansi
• Syarat dan Ketentuan
  • Sertifikasi peraturan
  • Ergonomis
  • Perjanjian Lisensi Pengguna Akhir

Informasi di dalam dokumen ini dapat diubah tanpa pemberitahuan sebelumnya.

© 2009–2010 Dell Inc. Hak cipta dilindungi undang-undang. Dicetak di Malaysia.

Dilarang keras memperbanyak material ini dalam cara apa pun tanpa izin tertulis Dell Inc.

Merek dagang lain dan nama dagang yang mungkin digunakan dalam dokumen ini mengacu ke entitas yang mengaku memiliki merek dan nama produk mereka. Dell Inc. tidak mengklaim kepemilikan dari merek dagang dan nama dagang selain miliknya sendiri.
