PANDUAN PENGGUNA Inspiron 570 DELL

Catatan, Perhatian, dan Peringatan

CATATAN: CATATAN menunjukkan informasi penting yang membantu Anda mengoptimalkan penggunaan komputer Anda.

PERHATIAN: PERHATIAN menunjukkan kerusakan potensial pada perangkat keras atau kehilangan data jika Anda tidak menglukuti instruksi yang diberikan.

PERINGATAN: PERINGATAN menunjukkan potensi terjadinya kerusakan properti, cedera pada seseorang, atau kematian.

Informasi dalam dokumen ini dapat diubah tanpa pemberitahuan sebelumnya.

© 2009 Dell Inc. Hak cipta dilindungi undang-undang.

Dilarang keras memperbanyak material ini dalam cara apa pun tanpa izin tertulis Dell Inc.

Merek dagang yang digunakan dalam teks ini: Dell, logo DELL, dan Inspiron merupakan merek dagang dari Dell Inc.; Intel SpeedStep merupakan merek dagang terdaftar dari Intel Corporation di AS dan negara lain; AMD merupakan merek dagang dari Advanced Micro Devices, Inc.; Microsoft dan Windows merupakan merek dagang atau merek dagang terdaftar dari Microsoft Corporation di Amerika Serikal dan/atau negara lain.

Merek dagang lain dan nama dagang yang mungkin digunakan dalam dokumen ini mengacu ke entitas yang mengaku memiliki merek dan nama produk mereka. Dell Inc. tidak mengklaim kepemilikan dari merek dagang dan nama dagang selain miliknya sendiri.

Model: DCME dan D06M

Tipe: D06M001

November 2009

Rev. A00

Kembali ke Halaman Isi

Sebelum Anda Mulai

Manual Servis Dell™ Inspiron™ 560/570

Spesifikasi Teknis
Peralatan yang Direkomendasikan
Mematikan Komputer Anda
Instruksi Keselamatan

Manual ini menyediakan prosedur untuk melepaskan dan memasang komponen pada komputer Anda. Kecuali jika disebutkan lain, setiap prosedur mengasumsikan bahwa kondisi berikut dilakukan:

Anda telah menjalankan tahapan di bagian Mematikan Komputer Anda dan Instruksi Keselamatan.
Anda telah membaca informasi keselamatan yang dikirimkan bersama komputer Anda.
Sebuah komponen dapat diganti atau—jika dibeli secara terpisah—dipasang dengan menjalankan prosedur pelepasan dengan urutan terbalik.

Spesifikasi Teknis

Untuk informasi mengenai spesifikasi teknis komputer Anda, lihat Spesifikasi Lengkap di support.dell.com/manuals.

Peralatan yang Direkomendasikan

Prosedur dalam dokumen ini mungkin memerlukan peralatan berikut:

1 Obeng Phillips kecil
1 Obeng pipih kecil
Program update BIOS yang dapat dijalankan tersedia di situs support.dell.com

Mematikan Komputer Anda

PERHATIAN: Untuk mencegah hilangnya data, simpan dan tutup semua file dan tutup semua program yang terbuka sebelum Anda mematikan komputer.

1. Simpan dan tutup semua file yang terbuka, dan tutup semua program yang terbuka.
2. Matikan komputer Anda:

Windows Vista®

Klik Start

klik tanda panah

1. Komputer akan dimatikan setelah proses penonaktifan sistem pengoperasian selesai.
2. Pastikan komputer telah dimatikan. Jika komputer tidak dapat dimatikan secara otomatis saat Anda menonaktifkan sistem pengoperasian, tekan dan tahan tombol daya hingga komputer dinonaktifkan.

Instruksi Keselamatan

Gunakan panduan keselamatan berikut untuk membantu melindungi komputer Anda dari kerusakan potensial dan untuk memastikan keselamatan diri Anda.

PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi Laman Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.
PERHATIAN: Hanya teknisi servis yang berkualifikasi yang boleh mengerjakan reparasi pada komputer Anda. Kerusakan yang terjadi akibat pekerjaan servis yang tidak diotorisasi oleh Dell tidak akan ditanggung oleh garansi Anda.
PERHATIAN: Saat Anda melepaskan kabel, tarik pada konektor kabel atau pada tab penariknya, jangan tarik langsung pada kabel. Beberapa kabel memiliki konektor dengan tab pengunci; jika Anda melepaskan kabel seperti ini, tekan bagian tab pengunci sebelum Anda melepaskan kabel. Saat Anda memisahkan konektor, pastikan konektor selalu berada dalam posisi lurus untuk mencegah pin konektor menjadi bengkok.

Selain itu, sebelum Anda menyambungkan kabel, pastikan kedua konektor telah diarahkan dan diluruskan dengan benar.

PERHATIAN: Untuk mencegah kerusakan komputer, jalankan tahapan berikut sebelum Anda mulai mengerjakan bagian dalam komputer.

1. Pastikan permukaan tempat Anda bekerja datar dan bersih agar penutup komputer tidak tergores.
2. Matikan komputer (lihat Mematikan Komputer Anda).

PERHATIAN: Untuk melepaskan kabel jaringan, lepaskan kabel dari komputer terlebih dahulu, kemudian lepaskan kabel dari perangkat jaringan.

1. Lepaskan koneksi semua kabel telepon atau jaringan dari komputer.
2. Putuskan koneksi komputer Anda dan semua perangkal yang terpasang dari outlet listrik.
3. Lepaskan koneksi semua perangkal yang terpasang dari komputer.

4. Tekan dan keluarkan semua kartu yang terpasang dari Pembaca Kartu Media opsional.

5. Tekan dan tahan tombol daya saat koneksi sistem dilepaskan untuk menghubungkan board sistem ke ground.

PERHATIAN: Sebelum menyentuh komponen apa pun di dalam komputer Anda, buat koneksi ke ground dengan menyentuh permukaan logam yang tidak dicat, seperti logam di bagian belakang komputer. Selama Anda bekerja, sentuh permukaan logam yang tidak dicat secara berkala untuk menghilangkan arus listrik statis yang dapat merusak komponen internal.

Kembali ke Halaman Isi

Kombali ke Halaman Isi

Bezel Depan

Manual Servis Dell™ Inspiron™ 560/570

Melepaskan Bezel Depan
Memasang Kembali Bezel Depan
PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi Laman Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.
PERINGATAN: Untuk menghindari terkena sengatan listrik, lepaskan selalu komputer Anda dari outlet listrik sebelum melepaskan penutup komputer.
PERINGATAN: Jangan operasikan peralatan Anda dengan penutup (seperti penutup komputer, bezel, braket pengisi, sisipan panel depan, dll.) dilepaskan.
PERHATIAN: Hanya teknisi servis yang berkualifikasi yang boleh mengerjakan reparasi pada komputer Anda. Kerusakan yang terjadi akibat pekerjaan servis yang tidak diotorisasi oleh Dell™ tidak akan ditanggung oleh garansi Anda.

Melepaskan Bezel Depan

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Lepaskan penutup komputer (lihat Melepaskan Penutup Komputer).
3. Pegang dan angkat gagang bezel depan satu per satu untuk melepaskannya dari panel depan.
4. Putar dan tarik bezel depan dari baglan depan komputer untuk melapaskan klem bezel depan dari sisipan bezel depan.

Memasang Kembali Bezel Depan

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Sejajarkan dan sisipkan klem bezel depan ke dalam sisipan bezel depan.
3. Putar bezel depan ke arah komputer hingga gagang bezel depan terpasang pada tempatnya.
4. Pasang kembali penutup komputer (lihat Memasang Kembali Penutup Komputer).

Kembali ke Halaman Isi

Kembali ke Halaman Isi

PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi Laman Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.
PERINGATAN: Untuk menghindari terkena sengatan Ilstrik, lepaskan selalu komputer Anda dari outlet listrik sebelum melepaskan penutup komputer.
PERINGATAN: Jangan operasikan peralatan Anda dengan penutup (seperti penutup komputer, bezel, braket pengisi, sisipan panel depan, dll.) dilepaskan.
PERHATIAN: Hanya teknisi servis yang berkualifikasi yang boleh mengerjakan reparasi pada komputer Anda. Kerusakan yang terjadi akibat pekerjaan servis yang tidak diotorisasi oleh Dell™ tidak akan ditanggung oleh garansi Anda.

Melepaskan Braket Penahan Kartu

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Lepaskan penutup komputer (lihat Melepaskan Penutup Komputer).
3. Lepaskan baut yang menahan braket penahan kartu pada sasis.
4. Angkat braket penahan kartu dan simpan di tempat yang aman.

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Pasang kembali braket penahan kartu dengan memastikan bahwa:

Klem pengarah lurus dengan takik pengarah.
Bagian atas semua kartu dan braket pengisi sama rata dengan bar pelurus.
Takik di bagian atas kartu atau braket pengisi terpasang dengan pas di sekeliling pengarah pelurus.

1. Pasang kembali baut yang menahan braket penahan kartu pada sasis.

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Lepaskan penutup komputer (lihat Melepaskan Penutup Komputer).
3. Lepaskan braket penahan kartu (lihat Melepaskan Braket Penahan Kartu).
4. Bila perlu, lepaskan koneksi semua kabel yang tersambung ke kartu dan lepaskan kartu.

Untuk kartu PCI atau PCI Express x1, pegang kartu pada sudut atasnya, dan kemudian lepaskan dari konektornya.
Untuk kartu PCI Express x16, tekan pada mekanisme penahan, pegang kartu di bagian sudut atasnya, dan kemudian lepaskan dari konektornya.

1. Jika Anda ingin melepaskan kartu secara permanen, pasang braket pengisi di celah slot kartu yang kosong.

CATATAN: Braket pengisi harus dipasang di celah slot kartu yang kosong untuk memenuhi sertifikasi FCC komputer. Braket juga berfungsi untuk mencegah komputer Anda tidak terkena debu dan kotoran.

1. Pasang kembali braket penahan kartu (lihat Memasang Kembali Braket Penahan Kartu).

2. Pasang kembali penutup komputer (lihat Memasang Kembali Penutup Komputer).

3. Sambungkan komputer dan perangkat Anda ke outlet listrik, dan kemudian nyalakan.

4. Lepaskan driver kartu dari sistem pengoperasian.
5. Untuk menyelesaikan prosedur pelepasan, lihat Mengonfigurasikan Komputer Anda Setelah Melepaskan atau Memasang Kartu PCI atau PCI Express.

Memasang Kembali Kartu PCI dan PCI Express

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Lepaskan penutup komputer (lihat Melepaskan Penutup Komputer).
3. Lepaskan braket penahan kartu (lihat Melepaskan Braket Penahan Kartu).
4. Jika ini merupakan pemasangan kartu baru, lepaskan braket pengisi yang menutupi celah slot kartu.
5. Siapkan kartu untuk dipasang.

Lihat dokumentasi yang menyertai kartu untuk informasi tentang konfigurasi kartu, membuat koneksi internal, atau memodifikasi kartu untuk komputer Anda.

1. Jika Anda memasang kartu PCI Express ke dalam konektor kartu x16, posisikan kartu hingga slot penahan lurus dengan tab penahan.

1. Pasang kartu ke konektor dan tekan dengan kuat. Pastikan kartu terpasang dengan benar di dalam slot.

1	kartu yang terpasang dengan benar	2	kartu yang tidak terpasang dengan benar	3	bar pelurus
4	pengarah pelurus	5	braket di dalam slot	6	braket tersangkut di luar slot

1. Pasang kembali braket penahan kartu (lihat Memasang Kembali Braket Penahan Kartu).

2. Sambungkan semua kabel yang harus dipasang ke kartu.

Lihat dokumentasi kartu untuk informasi mengenai koneksi kabel kartu.

PERHATIAN: Jangan arahkan kabel ke atas atau ke belakang kartu. Kabel yang diarahkan ke atas kartu dapat mencegah penutup komputer tertutup dengan benar atau menyebabkan kerusakan pada peralatan.

1. Pasang kembali penutup komputer (lihat Memasang Kembali Penutup Komputer).

2. Sambungkan komputer dan perangkat Anda ke outlet listrik, dan kemudian nyalakan.

3. Untuk menyelesaikan pemasangan, lihat Mengonfigurasikan Komputer Anda Setelah Melepaskan atau Memasang Kartu PCI atau PCI Express.

Mengonfigurasikan Komputer Anda Setelah Melepaskan atau Memasang Kartu PCI atau PCI Express

CATATAN: Untuk informasi tentang lokasi konektor, lihat Panduan Pemasangan. Untuk informasi mengenai penginstalan driver dan perangkat lunak untuk kartu Anda, lihat dokumentasi yang dikirimkan bersama kartu.

	Diinstal	Dilepaskan
Kartu Suara	1. Masuk ke pengaturan sistem (lihat Masuk ke Pengaturan Sistem).2. Lanjutkan ke Onboard Audio Controller dan kemudian ubah pengaturan menjadi Disabled.3. Sambungkan perangkat audio eksternal ke konektor kartu suara.	1. Masuk ke pengaturan sistem (lihat Masuk ke Pengaturan Sistem).2. Lanjutkan ke Onboard Audio Controller dan kemudian ubah pengaturan menjadi Enabled.3. Sambungkan perangkat audio eksternal ke konektor panel belakang komputer.
Kartu Jarlingan	1. Masuk ke pengaturan sistem (lihat Masuk ke Pengaturan Sistem).2. Lanjutkan ke Onboard LAN Controller dan kemudian ubah pengaturan menjadi Disabled.3. Sambungkan kabel jaringan ke konektor kartu jaringan.	1. Masuk ke pengaturan sistem (lihat Masuk ke Pengaturan Sistem).2. Lanjutkan ke Onboard LAN Controller dan kemudian ubah pengaturan menjadi Enabled.3. Sambungkan kabel jaringan ke konektor jaringan terintegrasi.

Kembali ke Halaman Isi

Kembali ke Halaman Isi

Baterai

Manual Servis Dell™ Inspiron™ 560/570

Melepaskan Baterai

Memasang Kembali Baterai

PERI NGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi Laman Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.
PERINGATAN: Baterai baru dapat meledak jika tidak dipasang dengan benar. Ganti baterai hanya dengan tipe yang sama atau setara yang direkomendasikan oleh produsen. Buang baterai bekas sesuai dengan instruksi produsen.
PERINGATAN: Untuk menghindari terkena sengatan listrik, lepaskan selalu komputer Anda dari outlet listrik sebelum melepaskan penutup komputer.
PERINGATAN: Jangan operasikan peralatan Anda dengan penutup (seperti penutup komputer, bezel, braket pengisi, sisipan panel depan, dll.) dilepaskan.
PERHATIAN: Hanya teknisi servis yang berkualifikasi yang boleh mengerjakan reparasi pada komputer Anda. Kerusakan yang terjadi akibat pekerjaan servis yang tidak diotorisasi oleh Dell™ tidak akan ditanggung oleh garansi Anda.

Melepaskan Baterai

1. Catat semua data yang ditampilkan pada Pengaturan Sistem (lihat Pengaturan Sistem) sehingga Anda dapat memulihkan pengaturan yang benar setelah baterai baru dipasang.
2. Ikuti prosedur di bagian Sebelum Anda Mulai.
3. Lepaskan penutup komputer (lihat Melepaskan Penutup Komputer).
4. Cari soket baterai (lihat Komponen Board Sistem).

△ PERHATI AN: Jika Anda mengeluarkan baterai dari soketnya dengan benda tumpul, hati-hati jangan sampai mengenai board sistem dengan benda tersebut. Pastikan benda tersebut disisipkan di antara baterai dan soket sebelum Anda mencoba mengeluarkan baterai. Jika hal ini diabaikan, board sistem dapat rusak karena soket terlepas atau karena alur sirkuit di board sistem terputus.

1 tab pelepas baterai

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Masukkan baterai baru (CR2032) ke dalam soket dengan sisi berlabel "+" menghadap ke atas, lalu tekan baterai ke dalam tempatnya.

1. Pasang kembali penutup komputer (lihat Memasang Kembali Penutup Komputer).
2. Sambungkan komputer dan perangkat Anda ke outlet listrik, dan kemudian nyalakan.
3. Masuk ke Pengaturan Sistem (lihat Masuk ke Pengaturan Sistem) dan pulihkan pengaturan yang telah Anda simpan di langkah 1.

Kembali ke Halaman Isi

Kembali ke Halaman Isi

Penutup Komputer

Manual Servis Dell™ Inspiron™ 560/570

Melepaskan Penutup Komputer
Memasang Kembali Penutup Komputer
PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi Laman Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.
PERINGATAN: Untuk menghindari terkena sengatan listrik, lepaskan selalu komputer Anda dari outlet listrik sebelum melepaskan penutup komputer.
PERINGATAN: Jangan operasikan peralatan Anda dengan penutup (seperti penutup komputer, bezel, braket pengisi, sisipan panel depan, dll.) dilepaskan.
PERHATIAN: Hanya teknisi servis yang berkualifikasi yang boleh mengerjakan reparasi pada komputer Anda. Kerusakan yang terjadi akibat pekerjaan servis yang tidak diotorisasi oleh Dell™ tidak akan ditanggung oleh garansi Anda.
PERHATIAN: Pastikan ada area yang memadai untuk meletakkan sistem dengan penutup dalam keadaan dilepas —sedikitnya 30 cm (1 kaki) dari area meja.

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Letakkan komputer dengan penutup komputer menghadap ke atas.
3. Menggunakan obeng, lepaskan kedua baut yang menahan penutup komputer pada sasis.
4. Lepaskan penutup komputer dengan menariknya menjauhi bagian depan komputer dan mengangkatnya ke atas.

1 baut (2) 2 penutup komputer 3 bagian depan komputer

1. Simpan penutup di tempat yang aman.

Memasang Kembali Penutup Komputer

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Pastikan semua kabel telah tersambung dan rapikan kabel agar tidak mengganggu.
3. Pastikan tidak ada peralatan atau komponen lain yang tertinggal di dalam komputer.
4. Luruskan tab di baglan dasar penutup komputer dengan slot yang terletak di sepanjang tepi komputer.
5. Tekan penutup komputer dan geser ke arah baglan depan komputer hingga Anda mendengar bunyl klik atau merasakan bahwa penutup komputer

telah terpasang dengan benar.

1. Pastikan penutup telah berada di posisi yang benar.
2. Menggunakan obeng, pasang kembali kedua baut yang menahan penutup komputer pada sasis.

1	baut (2)	2	penutup komputer
3	bagian depan komputer	4	slot

1. Tempatkan komputer pada posisi legak lurus.

PERHATIAN: Pastikan tidak ada benda yang menyumbat sistem ventilasi udara. Ventilasi yang tersumbat akan menyebabkan masalah termal yang mengganggu.

Kembali ke Halaman Isi

Kembali ke Halaman Isi

Prosesor

Manual Servis Dell™ Inspiron™ 560/570

Melepaskan Prosesor

Memasang Kembali Prosesor

PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi Laman Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.
PERINGATAN: Untuk menghindari terkena sengatan listrik, lepaskan selalu komputer Anda dari outlet listrik sebelum melepaskan penutup komputer.
PERINGATAN: Jangan operasikan peralatan Anda dengan penutup (seperti penutup komputer, bezel, braket pengisi, sisipan panel depan, dll.) dilepaskan.
PERHATIAN: Hanya teknisi servis yang berkualifikasi yang boleh mengerjakan reparasi pada komputer Anda. Kerusakan yang terjadi akibat pekerjaan servis yang tidak diotorisasi oleh Dell tidak akan ditanggung oleh garansi Anda.
PERHATIAN: Jangan lakukan langkah berikut kecuali jika Anda telah memahami prosedur melepaskan dan mengganti perangkat keras. Board sistem Anda dapat rusak jika langkah-langkah berikut dilakukan dengan salah. Untuk informasi servis teknis, lihat Panduan Pemasangan.

Melepaskan Prosesor

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Lepaskan penutup komputer (lihat Melepaskan Penutup Komputer).

PERHATIAN: Meskipun memiliki pelindung plastik, unit pendingin prosesor dapat menjadi sangat panas selama pengoperasian normal. Tunggu sampai komponen ini cukup dingin sebelum Anda menyentuhnya.

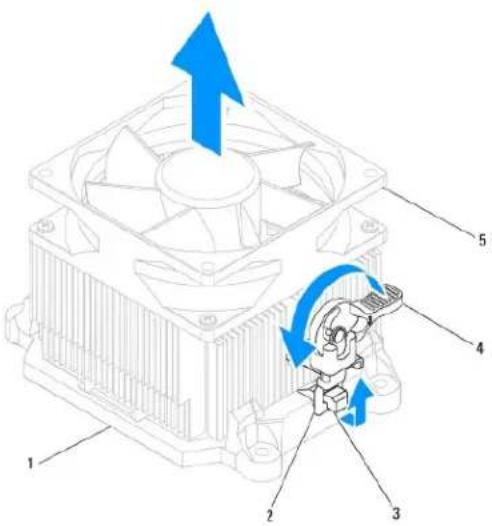

3. Lepaskan kipas prosesor dan unit pendingin dari komputer (lihat Melepaskan Kipas Prosesor dan Unit Pendingin).
CATATAN: Kecuali jika unit pendingin baru diperlukan untuk prosesor baru, gunakan kembali unit pendingin prosesor asli saat Anda mengganti prosesor.
4. Tekan dan dorong tuas pelepas ke bawah dan ke luar untuk melepaskan prosesor dari tab yang menahannya.
5. Buka penutup prosesor jika ada.

Inspiron™ 560

PERHATIAN: Saat melepaskan prosesor, jangan sentuh pin apa pun yang ada di dalam soket atau membiarkan benda apa pun jatuh ke pin di dalam soket.

1. Angkat prosesor perlahan untuk melepaskannya dari soket.

Biarkan tuas pelepas memanjang di posisi lepas agar soket siap dipasangi prosesor baru.

Memasang Kembali Prosesor

PERHATIAN: Lindungi diri Anda dari sengatan listrik dengan menyentuh permukaan logam yang tidak dicat di bagian belakang komputer.

PERHATIAN: Saat memasang kembali prosesor, jangan sentuh pin apa pun yang ada di dalam soket atau memblarkan benda apa pun jatuh ke pin di dalam soket.

1. Ikuti prosedur di bagian Sebelum Anda Mulai.

2. Keluarkan prosesor baru dari kemasannya, hati-hati jangan sampai menyentuh bagian bawah prosesor.

PERHATIAN: Anda harus meletakkan prosesor dengan benar pada soket untuk mencegah kerusakan permanen pada prosesor dan komputer saat Anda mengaktifkan komputer.

1. Jika tuas pelepas pada soket belum dipanjangkan sepenuhnya, gerakkan tuas ke posisi tersebut.

2. Untuk Inspiron 560, posisikan takik pelurus depan dan belakang pada prosesor dengan takik pelurus depan dan belakang pada soket.

3. Luruskan pin-1 di bagian sudut prosesor dan soket.

PERHATIAN: Untuk mencegah kerusakan, pastikan prosesor telah lurus dengan soket dan jangan gunakan tenaga berlebihan saat Anda memasang prosesor.

1. Pasang prosesor ke soket dengan perlahan dan pastikan prosesor terpasang dengan benar pada tempatnya.

2. Jika prosesor telah terpasang sepenuhnya pada soket, tutup penutup prosesor jika ada.

1. Putar kembali tuas pelepas soket ke arah soket dan sisipkan tuas ke dalam tempatnya untuk menahan prosesor.

Inspiron 560

1. Bersihkan pelumas termal dari bagian bawah pending in prosesor.

PERHATIAN: Pastikan Anda menggunakan pelumas termal yang baru. Pelumas termal baru sangat penting untuk memastikan pengikatan termal memadal yang dlperlukan untuk pengoperasian prosesor secara optimal.

1. Oleskan pelumas termal baru ke bagian atas prosesor.

2. Pasang kembali kipas prosesor dan unit pendingin (Ilhat Memasang Kembali Kipas Prosesor dan Unit Pendingin).

PERHATIAN: Pastikan kipas prosesor dan unit pendingin terpasang dengan benar dan kencang.

1. Pasang kembali penutup komputer (lihat Memasang Kembali Penutup Komputer).

2. Sambungkan komputer dan perangkat Anda ke outlet listrik, dan kemudian nyalakan.

Kembali ke Halaman ISI

Kembali ke Halaman Isi

Drive

Manual Servis Dell™ Inspiron™ 560/570

Hard Drive
Pembaca Kartu Media
Drive Optis

PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi Laman Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.
PERINGATAN: Untuk menghindari terkena sengatan listrik, lepaskan selalu komputer Anda dari outlet listrik sebelum melepaskan penutup komputer.
PERINGATAN: Jangan operasikan peralatan Anda dengan penutup (seperti penutup komputer, bezel, braket pengisi, sisipan panel depan, dll.) dilepaskan.
PERHATIAN: Hanya teknisi servis yang berkualifikasi yang boleh mengerjakan reparasi pada komputer Anda. Kerusakan yang terjadi akibat pekerjaan servis yang tidak diotorisasi oleh Dell™ tidak akan ditanggung oleh garansi Anda.

Hard Drive

Melepaskan Hard Drive

PERHATIAN: Jika Anda mengganti hard drive yang berisi data yang ingin Anda pertahankan, buatlah back up file sebelum Anda memulai prosedur ini.

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Lepaskan penulup komputer (lihat Melepaskan Penulup Komputer).
3. Lepaskan koneksi kabel daya dan kabel data dari hard drive.
4. Lepaskan keempat baut yang menahan hard drive pada panel drive.

PERHATIAN: Pastikan board sirkuit hard disk tidak tergores saat melepaskan atau memasang kembali hard drive.

1. Dorong hard drive keluar ke arah bagian belakang komputer.

1. Jika konfigurasi drive berubah setelah melepaskan hard drive, pastikan bahwa Anda juga menerapkan perubahan ini dalam Pengaturan Sistem (lihat Pengaturan Sistem).

Memasang Kembali Hard Drive

1. Ikuli prosedur di bagian Sebelum Anda Mulai.
2. Periksa dokumentasi drive untuk memastikan drive telah dikonfigurasi untuk komputer Anda.
3. Dorong hard drive ke dalam tempat hard drive.
4. Sejajarkan dan pasang kembali koempat baut yang menahan hard drive pada panel drive.
5. Sambungkan kabel daya dan kabel data ke hard drive.
6. Periksa semua kabel untuk memastikan kabel telah tersambung dengan benar dan terpasang kencang.
7. Pasang kembali penutup komputer (lihat Memasang Kembali Penutup Komputer).
8. Sambungkan komputer dan perangkat Anda ke outlet listrik, dan kemudian nyalakan.
9. Lihat dokumentasi yang dikirimkan bersama hard drive untuk instruksi mengenai penginstalan perangkat lunak yang diperlukan untuk pengoperasian hard drive.
10. Periksa Pengaturan Sistem untuk perubahan konfigurasi hard drive (lihat Masuk ke Pengaturan Sistem).

Pembaca Kartu Media

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Lepaskan penutup komputer (lihat Melepaskan Penutup Komputer).
3. Lepaskan bezel depan (lihat Melepaskan Bezel Depan).
4. Lepaskan koneksi kabel USB FlexBay dari konektor board sistem (lihat Komponen Board Sistem).
5. Lepaskan kedua baut yang menahan Pembaca Kartu Media pada panel drive.
6. Geser Pembaca Kartu Media keluar melalui bagian depan komputer.

1. Ikuti prosedur di bagian Sebelum Anda Mulai.

2. Jlka ini merupakan pemasangan Pembaca Kartu Media baru, lepaskan pelat logam yang harus dilepaskan. Luruskan ujung obeng Phillips dengan slot pada pelat logam yang harus dilepaskan dan putar obeng ke arah luar untuk membongkar dan melepaskan pelat logam.

1. Dorong perlahan Pembaca Kartu Media ke dalam tempatnya pada slot FlexBay.

2. Sejajarkan lubang baut pada Pembaca Kartu Media dengan lubang baut pada panel drive.

3. Pasang kembali kedua baut yang menahan Pembaca Kartu Media pada panel drive.

CATATAN: Pastikan bahwa Pembaca Kartu Media telah dipasang sebelum kabel FlexBay USB disambungkan.

1. Sambungkan kabel USB FlexBay ke konektor board sistem (lihat Komponen Board Sistem).

2. Pasang kembali bezel depan (lihat Memasang Kembali Bezel Depan).

3. Pasang kembali penutup komputer (lihat Memasang Kembali Penutup Komputer).

4. Sambungkan komputer dan perangkat Anda ke outlet listrik, dan kemudian nyalakan.

Drive Optis

Melepaskan Drive Optis

1. Ikuti prosedur di bagian Sebelum Anda Mulai.

2. Lepaskan penutup komputer (lihat Melepaskan Penutuo Komputer).

3. Lepaskan bezel depan (lihat Melepaskan Bezel Depan).

4. Lepaskan kabel daya dan kabel data dari bagian belakang drive optis.

CATATAN: Jika saat ini Anda tidak ingin memasang kembali drive optis, lepaskan koneksi ujung lain kabel data dari board sistem dan simpan di tempat yang aman. Anda dapat menggunakan kabel data untuk memasang drive optis di lain waktu.

1. Lepaskan kedua baut yang menahan drive optis pada panel drive.

2. Geser drive optis keluar melalui bagian depan komputer.

1. Pasang kembali bezel depan (lihat Memasang Kembali Bezel Depan).

2. Pasang kembali penutup komputer (lihat Memasang Kembali Penutup Komputer).

3. Sambungkan komputer dan perangkat Anda ke outlet listrik, dan kemudian nyalakan.

4. Konfigurasikan drive di pengaturan sistem (lihat Pillihan Pengaturan Sistem).

Memasang Kembali Drive Optis

1. Ikuti prosedur di bagian Sebelum Anda Mulai.

2. Geser perlahan drive optis baru ke dalam tempat drive optis melalui bagian depan komputer.

3. Luruskan lubang baut pada drive optis dengan lubang baut pada panel drive.

4. Pasang kembali kedua baut yang menahan drive optis pada panel drive.

5. Sambungkan kabel daya dan kabel data ke drive optis.

6. Jika koneksi terlepas, sambungkan kabel data ke konektor board sistem (lihat Komponen Board Sistem).

7. Pasang kembali bezel depan (lihat Memasang Kembali Bezel Depan).

8. Pasang kembali penutup komputer (lihat Memasang Kembali Penutup Komputer).

9. Sambungkan komputer dan perangkat Anda ke outlet listrik, dan kemudian nyalakan.

Lihat dokumentasi yang dikirimkan bersama drive optis untuk instruksi mengenai penginstalan perangkat lunak yang diperlukan untuk pengoperasian drive optis.

1. Periksa Pengaturan Sistem untuk perubahan konfigurasi drive (lihat Masuk ke Pengaturan Sistem).

Kembali ke Halaman Isi

Kipas

Manual Servis Dell™ Inspiron™ 560/570

Melepaskan Kipas Prosesor dan Unit Pendingin
Memasang Kembali Kipas Prosesor dan Unit Pendingin
Melepaskan Kipas Sasis
Memasang Kembali Kipas Sasis

PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi Laman Pemenuhan Peraluran pada www.dell.com/regulatory_compliance.

PERINGATAN: Untuk menghindari kemungkinan Anda terkena sengatan listrik, luka gores akibat bilah kipas yang bergerak, atau cedera lain yang tidak terduga, lepaskan selalu komputer Anda dari outlet listrik sebelum melepaskan penutup komputer.
PERINGATAN: Jangan operasikan peralatan Anda dengan penutup (seperti penutup komputer, bezel, braket pengisi, sisipan panel depan, dll.) dilepaskan.
PERHATIAN: Hanya teknisi servis yang berkualifikasi yang boleh mengerjakan reparasi pada komputer Anda. Kerusakan yang terjadi akibat pekerjaan servis yang tidak diotorisasi oleh Dell™ tidak akan ditanggung oleh garansi Anda.

Melepaskan Kipas Prosesor dan Unit Pendingin

PERHATIAN: Kipas prosesor dengan unit pendingin merupakan sebuah unit tunggal. Jangan coba melepaskan kipas secara terpisah.
PERHATIAN: Jangan sentuh bilah kipas saat Anda sedang melepaskan kipas prosesor dan unit pendingin. Hal ini dapat merusak kipas.

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Lepaskan penutup komputer (lihat Melepaskan Penutup Komputer).
3. Lepaskan kabel kipas prosesor dari konektor board sistem (lihat Komponen Board Sistem).
4. Dengan hati-hati, lepaskan semua kabel yang diarahkan melalui kipas prosesor dan unit pendingin.

PERHATIAN: Meskipun memiliki pelindung plastik, kipas prosesor dan unit pendingin dapat menjadi sangat panas selama pengoperasian normal. Tunggu sampai komponen ini cukup dingin sebelum Anda menyentuhnya.

1. Lepaskan kipas prosesor dan unit pendingin.

Inspiron™ 560

a. Kendurkan keempal baut mali yang menahan kipas prosesor dan unit pendingin dan angkat unit legak lurus.

CATATAN: Kipas prosesor dan unit pendingin di komputer Anda mungkin tidak sama persis dengan yang ditunjukkan pada gambar di atas.

Inspiron 570

a. Putar tuas klem 180 derajat berlawanan arah jarum jam untuk melepaskan gagang klem dari tonjolan braket.

b. Putar kipas prosesor dan unit pendingin prosesor ke arah atas secara perlahan dan lepaskan dari komputer. Letakkan kipas prosesor dan unit pendingin di bagian atasnya dengan pelumas termal menghadap ke atas.

CATATAN: Kipas prosesor dan unit pendingin di komputer Anda mungkin tidak sama persis dengan yang ditunjukkan pada gambar di atas.

Memasang Kembali Kipas Prosesor dan Unit Pendingin

PERHATIAN: Saat memasang kembali kipas, pastikan Anda tidak menjepit kabel yang melewati board sistem dan kipas.

1. Bersihkan pelumas termal dari bagian bawah kipas prosesor dan unit pendingin.

PERHATIAN: Pastikan Anda menggunakan pelumas termal yang baru. Pelumas termal baru sangat penting untuk memastikan pengikatan termal memadai yang diperlukan untuk pengoperasian prosesor secara optimal.

1. Oleskan pelumas termal baru ke baglan atas prosesor.

2. Pasang kembali kipas prosesor dan unit pendingin.

Inspiron 560

a. Luruskan baut mati pada kipas prosesor dan unit pendingin dengan empat lubang baut logam yang menonjol pada board sistem.

b. Kencangkan keempat baut mati yang menahan kipas prosesor dan unit pendingin pada board sistem.

CATATAN: Pastikan bahwa kipas prosesor dan unit pendingin terpasang dengan benar dan kencang.

Inspiron 570

a. Pasang kembali kipas prosesor dan unit pendingin pada braket.

c. Tahan kipas prosesor dan unit pendingin pada tempatnya dan putar tuas klem 180 derajat searah jarum jam untuk menahan kipas prosesor dan unit pendingin.

1. Sambungkan kabel kipas prosesor ke konektor board sistem (Ilhat Komponen Board Sistem).
2. Pasang kembali penutup komputer (lihat Memasang Kembali Penutup Komputer).
3. Sambungkan komputer dan perangkat Anda ke outlet listrik, dan kemudian nyalakan.

Melepaskan Kipas Sasis

PERHATIAN: Jangan sentuh bilah kipas saat Anda sedang melepaskan kipas sasis. Hal ini dapat merusak kipas.

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Lepaskan penutup komputer (lihat Melepaskan Penutup Komputer).
3. Lepaskan kabel kipas sasis dari konektor board sistem (lihat Komponen Board Sistem).
4. Lepaskan kedua baul yang menahan kipas sasis ke sasis.
5. Geser kipas sasis ke arah bagian depan komputer dan angkat kipas keluar.

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Geser kipas sasis pada tempatnya ke arah bagian belakang komputer.
3. Pasang kembali kedua baut yang menahan kipas sasis ke sasis.
4. Sambungkan kabel kipas sasis ke konektor board sistem (lihat Komponen Board Sistem).
5. Pasang kembali penutup komputer (lihat Memasang Kembali Penutup Komputer).
6. Sambungkan komputer dan perangkat Anda ke outlet listrik, dan kemudian nyalakan.

Kembali ke Halaman ISI

Kembali ke Halaman Isi

Panel I / O Depan

Manual Servis Dell™ Inspiron™ 560/570

Melepaskan Panel I/O Depan
Memasang Kembali Panel I/O Depan
PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi Laman Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.
PERINGATAN: Untuk menghindari terkena sengatan listrik, lepaskan selalu komputer Anda dari outlet listrik sebelum melepaskan penutup komputer.
PERINGATAN: Jangan operasikan peralatan Anda dengan penutup (seperti penutup komputer, bezel, braket pengisi, sisipan panel depan, dll.) dilepaskan.
PERHATIAN: Hanya teknisi servis yang berkualifikasi yang boleh mengerjakan reparasi pada komputer Anda. Kerusakan yang terjadi akibat pekerjaan servis yang tidak diotorisasi oleh Dell™ tidak akan ditanggung oleh garansi Anda.

Melepaskan Panel I / O Depan

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Lepaskan penutup komputer (lihat Melepaskan Penutup Komputer).
3. Lepaskan bezel depan (Ilhat Melepaskan Bezel Depan).

PERHATIAN: Berhati-hatllah saat Anda menggeser panel I / O depan keluar dari komputer. Jika Anda tidak berhati-hatl, kerusakan dapat terjadi pada konektor kabel dan klip perutean kabel.

1. Lepaskan semua kabel yang tersambung ke panel I/O depan dari konektor board sistem. Perhatikan perutean semua kabel saat Anda melepaskan kabel agar Anda dapat merutekan kembali kabel dengan benar setelah memasang panel I/O depan yang baru.
2. Lepaskan baut yang menahan panel I/O depan pada sasis.
3. Secara hati-hatl, geser panel I/O depan ke bawah dan lepaskan dari slot klem panel I/O depan.

PERHATIAN: Berhati-hatilah agar tidak merusak konektor kabel dan kilp perutean kabel saat menggeser panel I/ O depan ke dalam slot klem panel I/ O depan.

1. Ikuli prosedur di bagian Sebelum Anda Mulai.

2. Rutekan dan sambungkan kabel yang telah Anda lepaskan dari konektor board sistem.

3. Luruskan dan geser klem panel I/O depan ke dalam slot klem panel I/O depan.

4. Pasang kembali baut yang menahan panel I/O depan pada sasis.
5. Pasang kembali bezel depan (lihat Memasang Kembali Bezel Depan).
6. Pasang kembali penutup komputer (lihat Memasang Kembali Penutup Komputer).
7. Sambungkan komputer dan perangkat Anda ke outlet listrik, dan kemudian nyalakan.

Kembali ke Halaman Isi

Kembali ke Halaman Isi

Modul Memori

Manual Servis Dell™ Inspiron™ 560/570

Melepaskan Modul Memori
Memasang Kembali Modul Memori
Konfigurasi Memori yang Direkomendasikan

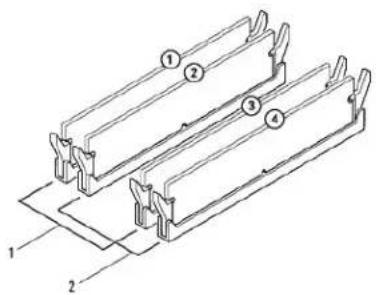

Mengatur Konfigurasi Memori Jalur Ganda

PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi Laman Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.
PERINGATAN: Untuk menghindari terkena sengatan listrik, lepaskan selalu komputer Anda dari outlet listrik sebelum melepaskan penutup komputer.
PERINGATAN: Jangan operasikan peralatan Anda dengan penutup (seperti penutup komputer, bezel, braket pengisi, sisipan panel depan, dll.) dilepaskan.
PERHATIAN: Hanya teknisi servis yang berkualifikasi yang boleh mengerjakan reparasi pada komputer Anda. Kerusakan yang terjadi akibat pekerjaan servis yang tidak diotorisasi oleh Dell™ tidak akan ditanggung oleh garansi Anda.

Melepaskan Modul Memori

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Lepaskan penutup komputer (lihat Melepaskan Penutup Komputer).
3. Temukan modul memori di board sistem (Ilhat Komponen Board Sistem).
4. Tekan keluar klip penahan di setiap ujung konektor modul memori.

1. Pegang modul memori dan tarik ke atas.

Jika modul memori sulit dilepaskan, gerakkan modul memori maju dan mundur dengan perlahan untuk melepaskannya dari konaktor modul memori.

Memasang Kembali Modul Memori

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Tekan keluar klip penahan di setiap ujung konektor modul memori.
3. Ikuti panduan pemasangan memori (lihat Konfigurasi Memori yang Direkomendasikan).

PERHATIAN: Jangan pasang modul memori ECC.

1. Luruskan takik di bagian bawah modul memori dengan tab pada konektor modul memori.

PERHATIAN: Untuk mencegah kerusakan pada modul memori, tekan modul lurus ke bawah ke dalam konektor modul memori dan gunakan tenaga yang seimbang di setiap tepi modul memori.

1. Masukkan modul memori ke dalam konektor modul memori hingga modul memori terpasang dengan benar ke posisinya.

Jika Anda memasukkan modul memori dengan benar, klip penahan akan terkunci di dalam penahan pada setiap tepi modul.

1

penahan (2)

2

klip penahan (terpasang pada tempatnya)

1. Pasang kembali penutup komputer (lihat Memasang Kembali Penutup Komputer).
2. Sambungkan komputer dan perangkat Anda ke outlet listrik, dan kemudian nyalakan.

Jika pesan yang muncul menginformasikan bahwa jumlah memori telah berubah, tekan untuk melanjutkan.

1. Lakukan logon ke komputer Anda.
2. Klik kanan pada ikon My Computer pada desktop Microsoft® Windows® dan klik Properties.
3. Klik tab General.
4. Untuk memverifikasi bahwa memori telah terpasang dengan benar, periksa jumlah memori (RAM) yang terdaftar.

Konfigurasi Memori yang Direkomendasikan

Saat memasang atau memasang kembali memori, lihatlah tabel berikut. Untuk lokasi konektor modul memori, lihat Komponen Board Sistem.

Model	Satu modul	Dua modul	Tiga modul	Empat modul
560	DIMM1	DIMM1DIMM3	DIMM1DIMM3DIMM2	DIMM1DIMM3DIMM2DIMM4
570	DIMM4	DIMM4DIMM3	DIMM4DIMM3DIMM2	DIMM4DIMM3DIMM2DIMM1

Mengatur Konfigurasi Memori Jalur Ganda

Inspiron 560

1

Pasangan A: pasangan yang sesuai untuk modul memori pada konektor DIMM1 dan DIMM3

2

Pasangan B: pasangan yang sesuai untuk modul memori pada konektor DIMM2 dan DIMM4

Inspiron 570

1

Pasangan B: pasangan yang sesuai untuk modul memori pada konektor DIMM2 dan DIMM1

2

Pasangan A: pasangan yang sesuai untuk modul memori pada konektor DIMM4 dan DIMM3

Kemball ke Halaman Isl

Kembali ke Halaman Isi

Catu Daya

Manual Servis Dell™ Inspiron™ 560/570

Melepaskan Catu Daya
Memasang Kembali Catu Daya
PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi Laman Utama Pemenuhan Peraturan pada www.dell.com di alamat berikut: www.dell.com/ regulatory_compliance.
PERINGATAN: Untuk menghindari terkena sengatan listrik, lepaskan selalu komputer Anda dari outlet listrik sebelum melepaskan penutup komputer.
PERINGATAN: Jangan operasikan peralatan Anda dengan penutup (seperti penutup komputer, bezel, braket pengisi, sisipan panel depan, dll.) dilepaskan.
PERHATIAN: Hanya teknisi servis yang berkualifikasi yang boleh mengerjakan reparasi pada komputer Anda. Kerusakan yang terjadi akibat pekerjaan servis yang tidak diotorisasi oleh Dell™ tidak akan ditanggung oleh garansi Anda.

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Lepaskan penutup komputer (lihat Melepaskan Penutup Komputer).
3. Lepaskan kabel daya DC dari board sistem dan drive.

Perhatikan perutean kabel daya DC di bawah tab pada sasis komputer saat Anda melepaskan kabel dari board sistem dan drive. Anda harus merutekan kabel ini dengan benar ketika Anda memasang kembali kabel untuk mencegah kabel terjepit atau terlipat.

1. Lepaskan semua kabel dari klip penahan pada bagian samping catu daya.
2. Lepaskan keempat baut yang menahan catu daya ke bagian belakang sasis.
3. Saat menekan snap penahan catu daya, geser catu daya keluar dan angkat.

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Tekan snap penahan catu daya dan geser catu daya pengganti ke dalam sasis.

PERINGATAN: Kesalahan saat memasang dan mengencangkan semua baut dapat menyebabkan sengatan listrik karena baut-baut ini merupakan bagian utama dari ground sistem.

1. Pasang kembali keempat baut yang menahan catu daya ke bagian belakang sasis.

CATATAN: Rutekan kabel daya DC ke bagian bawah tab sasis. Semua kabel harus dirutekan dengan benar untuk mencegah kerusakan pada kabel.

1. Sambungkan kabel daya DC ke board sistem dan drive.

2. Kencangkan semua kabel ke klip penahan pada bagian samping catu daya.

CATATAN: Lakukan pemeriksaan ganda semua koneksi kabel untuk memastikan bahwa koneksi kabel aman.

1. Pasang kembali penutup komputer (lihat Memasang Kembali Penutup Komputer).

PERHATIAN: Untuk menghindari terjadinya kerusakan pada komputer Anda, pastikan bahwa saklar selektor tegangan disetel untuk tegangan yang paling sesuai dengan daya AC yang tersedia di lokasi Anda.

1. Sambungkan komputer dan perangkat Anda ke outlet listrik, dan kemudian nyalakan.

Kembali ke Halaman Isi

Kembali ke Halaman Isi

Pengaturan Sistem

Manual Servis Dell™ Inspiron™ 560/570

Ikhtisar
Masuk ke Pengaturan Sistem
Menghapus Password yang Terlupa
Menghapus Pengaturan CMOS
Menjalankan Flashing BIOS

I khtisar

Gunakan Pengaturan Sistem untuk:

1 Mengubah informasi konfigurasi sistem setelah Anda menambahkan, mengubah, atau melepaskan perangkat keras apa pun pada komputer Anda.
Mengatur atau mengubah opsi yang dapat dipilih pengguna seperti password pengguna.
Menampilkan jumlah memori yang dipasang atau mengatur tipe hard drive yang dipasang.

PERHATIAN: Hanya teknisi servis yang berkualifikasi yang boleh mengerjakan reparasi pada komputer Anda. Kerusakan yang terjadi akibat pekerjaan servis yang tidak diotorisasi oleh Dell™ tidak akan ditanggung oleh garansi Anda.

PERHATIAN: Jangan ubah pengaturan di pengaturan sistem jika Anda bukan seorang pengguna komputer yang mahir. Perubahan tertentu dapat menyebabkan komputer Anda beroperasi secara tidak benar.

CATATAN: Sebelum Anda menggunakan Pengaturan Sistem, Anda direkomendasikan untuk mencatat informasi layar Pengaturan Sistem untuk acuan di lain waktu.

Masuk ke Pengaturan Sistem

1. Aktifkan (atau nyalakan kembali) komputer.
2. Saat logo DELL muncul, tekan segera .

CATATAN: Keyboard dapat rusak jika tombol pada keyboard ditekan atau ditahan terlalu lama. Untuk mencegah kemungkinan kerusakan keyboard, tekan dan lepaskan dengan jeda yang sama sampai layar pengaturan sistem muncul.

Jika Anda menunggu terlalu lama dan logo sistem pengoperasian muncul, lanjutkan menunggu hingga Anda melihat desktop Microsoft® Windows®, kemudian matikan komputer Anda dan coba kembali.

Layar Pengaturan Sistem

Daftar Opsi— Kolom ini muncul di sisi kiri pada jendela pengaturan sistem. Kolom ini merupakan daftar yang dapat digulirkan, berisi fitur yang menentukan konfigurasi komputer Anda, termasuk perangkat keras yang dipasang, konservasi daya, dan fitur sekuriti.

Kolom Opsi — Kolom ini berisi informasi mengenal setlap opsi. Pada kolom ini Anda dapat menampilkan pengaturan terbaru dan mengubah pengaturan Anda. Gunakan tombol tanda panah kanan dan kiri untuk menyorot opsi. Tekan untuk mengaktifkan opsi Anda.

Kolom Bantuan — Kolom ini menyediakan menu bantuan sensitif konteks berdasarkan opsi yang dipilih.

Fungsi Tombol — Kolom ini muncul di bawah Kolom Opsi dan berisi daftar tombol serta fungsinya dalam area pengaturan sistem yang aktif.

Opsi Pengaturan Sistem

CATATAN: Tergantung pada komputer Anda dan perangkat yang dipasang, butir yang ada dalam daftar di bagian ini dapat tidak ditampilkan atau ditampilkan berbeda dengan daftar berikut.

Inspiron 560

Info Sistem
Info BIOS	Menampilkan versi BIOS dan tanggal
Sistem	Menampilkan nomor model komputer
Tag Servis	Menampilkan tag servis komputer
Tag Asset	Menampilkan penanda asset komputer jika ada
Tipe Prosesor	Menampilkan tipe prosesor.
Cache L1 Prosesor	Menampilkan jumlah cache Level 1 prosesor.
Cache L2 Prosesor	Menampilkan jumlah cache Level 2 prosesor.
Memori yang Dipasang	Mengindikasikan jumlah memori yang dipasang
Memori yang Tersedia	Mengindikasikan jumlah memori yang tersedia
Kecepatan Memori	Mengindikasikan frekuensi memori yang dipasang
Teknologi Komori	Mengindikasikan tipe memori yang dipasang
Fitur CMOS Standar
Tanggal	Menampilkan tanggal terkini dalam format (bb:hh:1111)
Waktu	Menampilkan waktu terkini dalam format (jj:mm:dd)
SATA 0	Menampilkan drive SATA yang tersambung ke konektor SATA 0
SATA 1	Menampilkan drive SATA yang tersambung ke konektor SATA 1
SATA 2	Menampilkan drive SATA yang tersambung ke konektor SATA 2
SATA 3	Menampilkan drive SATA yang tersambung ke konektor SATA 3
Fitur Bios Lanjutan
Fitur CPU	Hyper-Threading Technology — Diaktifkan; Dinonaktifkan (Diaktifkan pada pengaturan standar)Intel SpeedStep® — Diaktifkan; Dinonaktifkan (Diaktifkan pada pengaturan standar)Virtualisasi — Diaktifkan; Dinonaktifkan (Dinonaktifkan pada pengaturan standar)Batas Nilai CPUID — Diaktifkan; Dinonaktifkan (Dinonaktifkan pada pengaturan standar)Dukungan CPU XD — Diaktifkan; Dinonaktifkan (Diaktifkan pada pengaturan standar)Dukungan Multi-Intl — Diaktifkan; Dinonaktifkan (Diaktifkan pada pengaturan standar)
Pengaturan Perangkat USB	Kontroler USB — Diaktifkan; Dinonaktifkan (Diaktifkan pada pengaturan standar)Mode Pengoperasian USB — HiSpeed; FullSpeed (HiSpeed pada pengaturan standar)
Fitur Chipset Lanjutan
Kontroler Audio Onboard	Diaktifkan; Dinonaktifkan (Diaktifkan pada pengaturan standar)
Mode SATA	ATA; AHCI (AHCI pada pengaturan standar)
Kontroler LAN Onboard	Diaktifkan; Dinonaktifkan (Diaktifkan pada pengaturan standar)
Onboard LAN Boot ROM	Diaktifkan; Dinonaktifkan (Dinonaktifkan pada pengaturan standar)
Konfigurasi Perangkat Booting
Konfigurasi Pengaturan Booting	Fast Boot — Diaktifkan; Dinonaktifkan (Diaktifkan pada pengaturan standar)Tombol Numlock — Aktif; Tidak aktif (Aktif pada pengaturan standar)Kasalahan Keyboard — Laporkan; Tidak dilaporkan (Laporkan pada pengaturan standar)
Prioritas Booting yang Dapat Dilepaskan	Digunakan untuk mengatur prioritas untuk perangkat yang dapat dilepaskan seperti drive floppy USB. Butir yang ditampilkan diperbarui secara dinamis berdasarkan perangkat tersambung yang dapat dilepaskan
Prioritas Booting Hard Disk	Digunakan untuk mengatur prioritas perangkat hard drive. Butir yang ditampilkan diperbarui secara dinamis sesuai dengan hard drive yang terdeteksi
Prioritas Booting CD/DVD	Digunakan untuk mengatur prioritas perangkat drive CD/DVD. Butir yang ditampilkan diperbarui secara dinamis sesuai dengan drive CD/DVD yang terdeteksi
Prioritas Booting Jaringan	Digunakan untuk mengatur prioritas perangkat jaringan. Butir yang ditampilkan diperbarui secara dinamis sesuai dengan perangkat jaringan yang terdeteksi
Prioritas Booting USB	Digunakan untuk mengatur prioritas perangkat drive USB. Butir yang ditampilkan diperbarui secara dinamis sesuai dengan drive USB yang terdeteksi
Perangkat Booting Pertama	Perangkat yang Dapat Dilepaskan; Hard Drive; CD/DVD; Jaringan; USB; Dinonaktifkan (Hard Drive pada pengaturan standar)
Perangkat Booting Kedua	Perangkat yang Dapat Dilepaskan; Hard Drive; CD/DVD; Jaringan; USB; Dinonaktifkan (USB pada pengaturan standar)
Perangkat Booting Ketiga	Perangkat yang Dapat Dilepaskan; Hard Drive; CD/DVD; Jaringan; USB; Dinonaktifkan (CD/DVD pada pengaturan standar)
Perangkat Booting Keempat	Perangkat yang Dapat Dilepaskan; Hard Drive; CD/DVD; Jaringan; USB; Dinonaktifkan (Perangkat yang Dapat Dilepaskan pada pengaturan standar)
Perangkat Booting Kolima	Perangkat yang Dapat Dilepaskan; Hard Drive; CD/DVD; Jaringan; USB; Dinonaktifkan (Jaringan pada pengaturan standar)
Pengaturan Manajemen Daya
Tipe Penundaan ACPI	S1; S3 (S3 pada pengaturan standar)
Pengaktikan Jarak Jauh	Diaktifkan; Dinonaktifkan (Diaktifkan pada pengaturan standar)
Penulihan AC	Daya Tidak Aktif; Daya Aktif; atau Status Daya Terakhir (Daya Tidak Aktif pada pengaturan standar)
Pengaktikan Otonatis	Diaktifkan; Dinonaktifkan (Dinonaktifkan pada pengaturan standar)
Tanggal Pengaktifan Otomatis	0
Naktu Pengaktifan Otomatis	0:00:00
Fitur Keamanan BIOS
Mengatur Password Supervisor	Tekan Enter untuk mengatur password supervisor
Level Akses Pengguna	Tidak Ada Akses; Tampilkan Saja; Terbatas; Akses Penuh (Akses Penuh pada pengaturan standar)
Mengatur Password Pengguna	Tekan Enter untuk mengatur password pengguna
Pemeriksaan Password	Pengaturan; Selalu (Pengaturan pada pengaturan standar)

Inspiron 570

Info Sistem
Sistem	Menampilkan nomor model komputer
Versi BIOS	Menampilkan nomor versi BIOS dan informasi tanggal
Tag Servis	Menampilkan tag servis komputer
Tag Asot	Menampilkan penanda asset komputer jika ada
Tipo Proesor	Menampilkan tipe prosesor
L2 Cache	Menampilkan jumlah cache Level 2 prosesor.
L3 Cache	Menampilkan jumlah cache Level 3 prosesor.
Memori yang Dipasang	Mengindikasikan jumlah memori yang dipasang
Kecepatan Memori	Mengindikasikan frekuensi memori yang dipasang
Teknologi Memori	Mengindikasikan tipe memori yang dipasang
Utama
Waktu Sistem	Menampilkan waktu terkini dalam format (jj:mm:dd)
Tanggal Sistem	Menampilkan tanggal terkini dalam format (bb:hh:tt)
SATA 6	Menampilkan drive SATA yang tersambung ke konektor SATA 0
SATA 1	Menampilkan drive SATA yang tersambung ke konektor SATA 1
SATA 2	Menampilkan drive SATA yang tersambung ke konektor SATA 2
SATA 3	Menampilkan drive SATA yang tersambung ke konektor SATA 3
Kesalahan Keyboard	Menampilkan kesalahan keyboard saat diatur ke Laporkan. Pengaturan standar adalah Laporkan
Pengaturan Tingkat Lanjut
Titur CPU	Mode Secure Virtual Machine — Diaktifkan; Dinonaktifkan (Diaktifkan pada pengaturan standar)AMD Cool 'N' Quiet Function — Diaktifkan; Dinonaktifkan (Diaktifkan pada pengaturan standar)
Konfigurasi Grafis Terintegrasi	Ukuran Buffer UMA Frame — Otomatis; 32 MB; 64 MB; 128 MB; 256 MB; 512 MB (Otomatis pada pengaturan standar)
Konfigurasi Periferal Terintegrasi	Mode SATA — ATA; AHCI (AHCI pada pengaturan standar)Kontroler Audio Onboard — Diaktifkan; Dinonaktifkan (Diaktifkan pada pengaturan standar)Kontroler LAN Onboard — Diaktifkan; Dinonaktifkan (Diaktifkan pada pengaturan standar)LAN Boot ROM onboard — Diaktifkan; Dinonaktifkan (Dinonaktifkan pada pengaturan standar)
Pengaturan Perangkat use	Kontroler USB—Diaktifkan atau Dinonaktifkan (Diaktifkan pada pengaturan standar)Mode Pengoperasian USB — Kecepatan Tinggi; Kecepatan Penuh (Kecepatan Penuh pada pengaturan standar)
Tonbol Numlock	Aktif; Tidak aktif (Aktif pada pengaturan standar)
Booting Copat	Diaktifkan; Dinonaktifkan (Diaktifkan pada pengaturan standar)
Daya
Tipe Penundaan ACPI	S1(POS); S3(STR) (S3(STR) pada pengaturan standar)
Penulihan AC	Tidak aktif; Aktif; Terakhir (Tidak aktif pada pengaturan standar)
Pengaktifan Jarak Jaah	Dinonaktifkan; Diaktifkan (Diaktifkan pada pengaturan standar)
Pengaktifkan Clonatis	Dinonaktifkan; Diaktifkan (Dinonaktifkan pada pengaturan standar)
Sekuriti
Status Pengaturan Unlock	Mengindikasikan jika Pengaturan Sistem dikunci atau tidak dikunci
Password Supervisor	Menampilkan status password supervisor
Password Pengguna	Menampilkan status password pengguna
Obah Password Supervisor	Memungkinkan Anda untuk mengubah password supervisor
Booting
CATATAN: Butir yang dilampilkan diperbarui secara dinamis sesuai dengan perangkat yang terdeleksi
Perangkat Booting Fortama	Hard Disk; USB; CD/DVD; Dapat dilepaskan; Jaringan; Dinonaktifkan (Hard Disk pada pengaturan standar)
Perangkat Booting Kedua	Hard Disk; USB; CD/DVD; Dapat dilepaskan; Jaringan; Dinonaktifkan (USB pada pengaturan standar)
Perangkat Booting Kotiga	Hard Disk; USB; CD/DVD; Dapat dilepaskan; Jaringan; Dinonaktifkan (CD/DVD pada pengaturan standar)
Perangkat Booting Koempat	Hard Disk; USB; CD/DVD; Dapat dilepaskan; Jaringan; Dinonaktifkan (Dapat dilepaskan pada pengaturan standar)
Perangkat Booting Kelima	Hard Disk; USB; CD/DVD; Dapat dilepaskan; Jaringan; Dinonaktifkan (Jaringan pada pengaturan standar)
Perangkat Hard Disk	Menentukan prioritas booting dari hard drive yang ada
Perangkat USB	Menentukan prioritas booting dari drive USB yang ada
Perangkat CD/DVD	Menentukan prioritas booting dari drive CD/DVD yang ada
Perangkat yang Dapat Dilepaskan	Menentukan prioritas booting dari drive yang dapat dilepaskan
Perangkat Jaringan	Menentukan prioritas booting dari drive jaringan yang ada
Keluar
Menyediakan opsi untuk Save Changes and Exit, Discard Changes and Exit, dan Load Default Setting

Mengubah Urutan Booting untuk Booting Aktual

Anda dapat menggunakan fitur ini, misalnya, untuk menginformasikan komputer untuk melakukan booting dari drive CD sehingga Anda dapat menjalankan Diagnostik Dell pada media Driver dan Utilitas, namun Anda ingin komputer untuk melakukan booting dari hard drive saat tes diagnostik solesal. Anda juga dapat menggunakan fitur ini untuk menyalakan kembali komputer Anda ke perangkat USB seperti floppy drive, kunci memori, atau drive CD-RW.

1. Jika Anda menjalankan booting pada perangkat USB, sambungkan perangkat USB ke konektor USB.
2. Aktilkan (alau nyalakan kembali) komputer.

3. Saal F2 = Setup, F12 = Boot Options muncul pada layar, lekan .
   Jika Anda menunggu terlalu lama dan logo sistem pengoperasian muncul, lanjutkan menunggu hingga Anda melihat desktop Microsoft Windows. Kemudian, matikan komputer dan coba lagi.
   Boot Device Menu muncul dan mendaftar semua perangkat booting yang tersedia.

4. Gunakan tombol tanda panah atas atau bawah untuk memilih perangkat booting terkini dan tekan .

Misalnya, jika Anda menjalankan booting pada kunci memori USB, sorot USB Flash Device dan tekan .

CATATAN: Untuk menjalankan booting pada perangkat USB, perangkat harus dapat dibooting. Untuk memastikan bahwa perangkat Anda dapat dibooting, periksa dokumentasi perangkat.

Mengubah Urutan Booting untuk Booting Selanjutnya

1. Masuk ke pengaturan sistem (lihal Masuk ke Pengaturan Sistem).
2. Gunakan lombol landa panah untuk menyorol opsi menu Boot Device Configuration dan lekan untuk mengakses menu.

CATATAN: Catat urutan booting terkini jika Anda ingin mendapatkan kembali urutannya di lain waktu.

1. Tekan tombol tanda panah ke atas dan ke bawah untuk menelusuri daftar perangkat.
2. Tekan plus (+) atau minus (-) untuk mengubah prioritas booting perangkat.

Menghapus Password yang Terlupa

PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi Laman Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.

1. Ikuli prosedur di bagian Sebelum Anda Mulai.
2. Lepaskan penutup komputer (lihal Melepaskan Penutup Komputer).
3. Temukan jumper reset password 3-pin pada board sistem (lihat Komponen Board Sistem).

CATATAN: Lokasi konektor password dapat berbeda-beda berdasarkan sistem.

Inspiron 560

1. Lepaskan plug jumper 2-pin dari pin 2 dan 3 lalu pasang pada pin 1 dan 2.
2. Aktifkan komputer, tunggu kira-kira lima dotik lalu matikan komputer. Jika perlu, tekan dan tahan tombol daya untuk mematikan komputer.
3. Lepaskan plug jumper 2-pin dari pin 1 dan 2 lalu pasang kembali pada pin 2 dan 3 untuk mengaktifkan fitur password.
4. Pasang kembali penutup komputer (lihat Memasang Kembali Penutup Komputer),
5. Sambungkan komputer dan perangkat Anda ke outlet listrik, dan kemudian nyalakan.

Menghapus Pengaturan CMOS

1. Ikuti prosedur di bagian Sebelum Anda Mulai.

CATATAN: Koneksi komputer harus diputuskan dari outlet listrik untuk menghapus pengaturan CMOS.

1. Lepaskan penutup komputer (lihat Melepaskan Penutup Komputer).
2. Mengatur ulang pengaturan CMOS terkini:

a. Temukan jumper reset CMOS 3-pin pada board sistem (lihat Komponen Board Sistem).
b. Lepaskan plug jumper dari pin 2 dan 3 jumper reset CMOS.
c. Tempatkan plug jumper pada pin 1 dan 2 jumper reset CMOS dan tunggu sekitar lima detik.
d. Lepaskan plug jumper dan pasang kembali pada pin 2 dan 3 jumper reset CMOS.

Inspiron 560

Inspiron 570

1. Pasang kembali penutup komputer (lihat Memasang Kembali Penutup Komputer).
2. Sambungkan komputer dan perangkat Anda ke outlet listrik, dan kemudian nyalakan.

Menjalankan Flashing BIOS

BIOS mungkin meminta flashing saat update tersedia atau saat memasang kembali board sistem. Untuk menjalankan flashing BIOS:

1. Nyalakan komputer.
2. Kunjungi support.dell.com.
3. Pilih negara dan bahasa Anda.

4. Klik Drivers & Downloads.

5. Temukan file update BIOS untuk komputer Anda:

CATATAN: Tag Servis untuk komputer Anda berada di bagian atas sasis bagian belakang.

-Jika Anda memiliki Tag Servis komputer Anda:

a. Klik Enter a Service Tag.
b. Masukkan Tag Servis komputer Anda di kolom Enter a service tag: klik Go, dan lanjutkan ke langkah 6.

- Jika Anda tidak memiliki Tag Servis komputer Anda:

a. Klik Select Your Product Model pada daftar Select Your Entry Method.
b. Pillih tipe produk pada daftar Select Your Product Family.
c. Pilih merek produk pada daftar Select Your Product Line.
d. Pilih nomor model produk pada daftar Select Your Product Model.

CATATAN: Jika Anda memilih model yang berbeda dan ingin memulainya kembali, klik Start Over di sisi kanan atas menu.

e. Klik Confirm.

1. Daftar hasil akan muncul pada layar. Klik BIOS.
2. Klik Download Now untuk mendownload file BIOS terakhir.

Jendela File Download akan muncul.

1. Klik Save untuk menyimpan file pada desktop. File akan didownload ke desktop Anda.
2. Klik Close jika jendela Download Complete muncul.

Ikon file muncul pada desktop Anda dan berjudul sama dengan file update BIOS yang didownload.

1. Klik dua kali ikon file pada desktop dan ikuti prosedur yang muncul pada layar.

Kombali ke Halaman Isi

Board Sistem

Manual Servis Dell™ Inspiron™ 560/570

Melepaskan Board Sistem
Memasang Kembali Board Sistem
PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi Laman Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.
PERINGATAN: Untuk menghindari terkena sengatan listrik, lepaskan selalu komputer Anda dari outlet listrik sebelum melepaskan penutup komputer.
PERINGATAN: Jangan operasikan peralatan Anda dengan penutup (seperti penutup komputer, bezel, braket pengisi, sisipan panel depan, dll.) dilepaskan.
PERHATIAN: Hanya teknisi servis yang berkualifikasi yang boleh mengerjakan reparasi pada komputer Anda. Kerusakan yang terjadi akibat pekerjaan servis yang tidak diotorisasi oleh Dell™ tidak akan ditanggung oleh garansi Anda.

Melepaskan Board Sistem

1. Ikuti prosedur di bagian Sebelum Anda Mulai.
2. Lepaskan penutup komputer (lihat Melepaskan Penutup Komputer).
3. Lepaskan semua kartu PCI dan PCI Express pada board sistem (Ilihat Melepaskan Kartu PCI dan PCI Express).
4. Lepaskan kipas prosesor dan unit pendingin (lihat Melepaskan Kipas Prosesor dan Unit Pendingin).
5. Lepaskan prosesor (lihat Melepaskan Prosesor).
6. Lepaskan modul memori (lihat Melepaskan Modul Memori) dan catat modul memori mana saja yang dilepaskan dari setiap konektornya sehingga modul memori dapat dipasang pada lokasi yang sama setelah board sistem dipasang kembali.
7. Lepaskan koneksi semua kabel dari board sistem. Perhatikan perutean semua kabel saat Anda melepaskan kabel agar Anda dapat merutekan kembali kabel dengan benar setelah memasang board sistem yang baru.
8. Lepaskan delapan baut yang menahan board sistem ke sasis komputer.
9. Angkat board sistem ke atas dan lepaskan dari sasis.

Inspiron 560

1 baut (8) 2 board sistem

Inspiron 570

1 baut (8) 2 board sistem

Memasang Kembali Board Sistem

CATATAN: Bandingkan board sistem yang baru saja dilepaskan dengan board sistem pengganti untuk memastikan bahwa kedua komponen ini sama.

1. Ikuti prosedur di bagian Sebelum Anda Mulai.

PERHATIAN: Pastikan pegas penahan port tidak rusak saat memasang kembali board sistem.

1. Luruskan board sistem perlahan ke dalam sasis dan geser ke arah bagian belakang komputer.

1. Pasang kembali delapan baut yang menahan board sistem ke sasis komputer.
2. Rutekan dan sambungkan kabel yang telah Anda lepaskan dari board sistem.

PERHATIAN: Pastikan kipas prosesor dan unit pendingin terpasang dengan benar dan kencang.

1. Pasang kembali prosesor (lihat Memasang Kembali Prosesor).
2. Pasang kembali kipas prosesor dan unit pendingin (lihat Memasang Kembali Kipas Prosesor dan Unit Pendingin).
3. Pasang kembali modul memori (lihat Memasang Kembali Modul Memori).

4. Pasang kembali semua kartu PCI dan PCI Express pada board sistem (lihat Memasang Kembali Kartu PCI dan PCI Express).

5. Pasang kembali penutup komputer (lihat Memasang Kembali Penutup Komputer).

6. Sambungkan komputer dan perangkat Anda ke outlet listrik, dan kemudian nyalakan.
7. Jalankan flashing BIOS sistem, bila perlu (lihat Menjalankan Flashing BIOS).

Kembali ke Halaman Isi

Kembali ke Halaman Isi

Ikhtisar Teknis

Manual Servis Dell™ Inspiron™ 560/570

Tampak Dalam Komputer Anda

Komponen Board Sistem

PERINGATAN: Sebelum mengerjakan bagian dalam komputer, bacalah informasi keselamatan yang dikirimkan bersama komputer Anda. Untuk informasi praktik keselamatan terbaik tambahan, kunjungi Laman Pemenuhan Peraturan pada www.dell.com/regulatory_compliance.

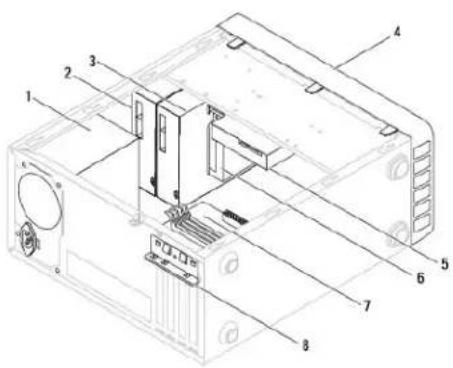

Tampak Dalam Komputer Anda
